Какой кабель нужен для проводки в частном доме

Если вы планируете ремонт, то наверняка задумывались о замене электропроводки. Рынок предлагает огромное количество комплектующих, но подходить вслепую к выбору не стоит. В статье будем разбираться в маркировках и в основных типах кабельной продукции.

Первый вопрос, с которым столкнется мастер, это то, какой кабель использовать для проводки в квартире, ведь предложений типов и марок на рынке множество.

Медный или алюминиевый кабель для проводки

Что выбрать

Для начала разберемся, что такое провод, а что — кабель для проводки, так как большинство людей, далеких от электротехники, употребляют эти термины как абсолютные синонимы.

  • Провод состоит из одной или нескольких проволок, скрученных между собой, поверх них — оплетка из волокнистых спецматериалов или проволоки.
  • Кабель состоит из одного или нескольких изолированных друг от друга проводников (или оптических волокон), которые заключены в оболочку. В зависимости от назначения она может быть стальной или проволочной.

Для электропроводки в доме используются кабели, а вот переносное электрооборудование можно уже соединять проводами (они подходят для систем со слабым током — не более 24 В).

Структура кабеля

Если рассматривать электрокабель в разрезе, можно увидеть внутри него жилы, каждая из которых изолирована друг от друга внутренним защитным слоем, при этом все они объединены общей оболочкой. Для их обозначения введено сокращение ТПЖ (токопроводящие жилы).

Структура кабеля

ТПЖ в свою очередь подразделяются на два вида:

  • Однопроволочные сплошные.
  • Многопроволочные (из большого количества тонких нитей).

Кабели для проводки могут быть одножильными, то есть содержать только одну жилу, а она, в свою очередь, может быть как однопроволочной, так и многопроволочной.

Однопроволочный кабель для электропроводки в квартире стоит дешевле многопроволочного и легче монтируется. Но если требуется выбрать большое сечение провода для домашней проводки, то лучше отдать предпочтение многопроволочному продукту, который более пластичен и не ломается при перегибах, хорошо ведет себя при скручивании.

Элементы электрокабеля

3-х жильный электрический кабель

ТПЖ могут быть:

  1. алюминиевыми;
  2. медными.

Несмотря на то, что кабель из алюминия более доступный по цене, не стоит выбирать его для электропроводки.

Минусы алюминия:

  • имеет меньшую проводимость, чем медь;
  • внешняя часть окисляется, и эта окисленная поверхность выдает еще более низкую электропроводность;
  • проблему составляют и стыки проводников, появляется переходное сопротивление с большой величиной,
  • стыки греются, проводка может перегреться и стать источником возгорания;
  • переламывается на изгибах.

Алюминиевые электролинии в основном встречаются в хрущёвках, когда-то это жилье строилось как широкодоступное и временное, поэтому стоимость объекта была низкой. К тому же в то время не предполагалась нагрузка, которую мы сейчас имеем (лампа, холодильник, радиоприемник — вся электротехническая роскошь простого обывателя на тот момент).

Кабель АВВГ 5х16 0,66 кВ

Медные кабели отличаются надежностью, высокой характеристикой проводимости тока и низким сопротивлением. Нагрев меди происходит медленнее. Поверхность металла тоже обладает свойством окисляться, но это никак не отражается на протекании электротока.

Если нет возможности поменять алюминиевый провод, то при присоединении медного нужно учитывать, что алюминий и медь составляют недопустимую гальваническую пару. Коммутация этих двух электрокабелей происходит только при помощи клеммника, так как скрутки приведут к окислению и последующему перегреву контактов, что грозит замыканием из-за расплавления изолирующих элементов.

В электротехнике можно встретить такое понятие, как алюмедь. Небольшой удельный вес и расценки на алюминий заставили производителей двигаться в направлении разработки алюмедных проводников. В этом случае поверхность алюминиевого проводника покрывается медью термомеханическим методом (называется плакирование). Алюмедные электропровода гораздо дешевле медных, а также легче и находят применение практически во всех отраслях.

Чтобы не попасться на удочку недобросовестных продавцов и не купить провод из алюмеди по завышенной цене, достаточно просто соскоблить верхний слой ножом, либо посмотреть в разрезе. И стоит обратить внимание на маркировку — для отечественных алюмедных электроизделий введена аббревиатура АМ.

Силовые кабели с ПВХ изоляцией

Слой электроизоляции выполняется из:

  1. резины;
  2. полиэтилена;
  3. ПВХ-пластика.

Выбор сечения

Сечением прежде всего обеспечивается то, сколько тока пропускает кабель. Этот важный параметр позволяет выбрать проводник, который будет работать с меньшей нагрузкой чем максимально допустимая. Соответственно, если правильно рассчитать нагрузку, то он не будет греться, и вероятность возникновения пожароопасной ситуации будет минимальна, а также срок эксплуатации будет дольше.

Эта величина измеряется в квадратных миллиметрах. Так у медной жилы в 1 квадратный миллиметр пропускная способность электротока 8-10 А, а у алюминиевой — максимум 8А. Каждая линия рассчитывается отдельно, с оглядкой на предполагаемую нагрузку, при подборе этого показателя можно руководствоваться Правилами устройства электроустановок — ПУЭ 7.1.34

Традиционно в частных домах используются следующие типы сечения, рассчитанные на определённую мощность:

  • для освещения (до 4,1 кВт) — 1,5 мм2;
  • для розеток (до 5,9 кВт) — 2,5 мм2;
  • для электроплит и электрической варочной панели (до 10,1 кВт) — 6 мм2.

Сечение вводного электрокабеля обуславливается общей мощностью, как правило, достаточно 6–10 мм2. Для более точного вычисления можно воспользоваться формулой:

Расчет вводного кабеля

Р1,2,3,4,…n — это мощность каждого прибора, а 0,8 поправка на коэффициент, так как одновременно все приборы включены не будут.

Разновидности кабелей

Кабель ВВГ

Довольно часто используется ВВГ, так как область у него применения широкая, а цена невысока. Рассчитан для сетей с напряжением не выше 1000 В. Допускается монтаж для одно- и трехфазной сети, для внутренней и внешней прокладки, но для уличной прокладки требуется вспомогательная защита в виде пластиковых или гофрированных труб, кабельных лотков и пр.

ВВГ пременяется в диапазоне температур от -50 до 50°C.

Условное обозначение ВВГ расшифровывается так:

  • В — материал изоляции ТПЖ – ПВХ;
  • В — материал изоляции самого кабеля – ПВХ;
  • Г — указывает на отсутствие дополнительной защиты.

Если нет впереди буквы А, то жилы медные.

Виды кабелей и проводов

Еще существует маркировка ВВГнг, отличающаяся оболочкой, не поддерживающей горение. Такие изделия устанавливаются в детских и лечебных заведениях и других общественных зданиях, а также в деревянных домах и банях.

Дополнительно существуют модификации ВВГнг-кабелей с улучшенными характеристиками при возможном горении:

  1. ВВГнг-ls — в огне почти не выделяет дыма, тем не менее в социальных учреждениях эксплуатировать их не разрешается;
  2. ВВГнг-frls — может применяться на промышленных предприятиях;
  3. ВВГнг-LSLTx — источает небольшой объем дыма, который менее токсичный, и разрешается к монтажу в социальных органах;
  4. ВВГнг HF — выделяет дым с пониженным содержанием вредных веществ. Символы HF указывают, что изоляционный слой сделан из пластика с пониженным содержанием галогенов, поэтому задымленность имеет пониженную токсичность.

Кабель NYM

Предназначен для сети с напряжением до 660 В. Выполнен из меди, состоит из 1–5 жил, сечение варьируется от 1,5 до 16 мм2. Способен функционировать при температуре от -40 до 70°C и во влажной среде.
Изоляция NYM двойная — наружная оболочка и внутренняя оплетка жил выполнены из ПВХ, за счет наполнителя между изоляционными прослойками обладает повышенной прочностью и устойчива к широкому температурному режиму окружающей среды.

Силовой кабель NYM

Недостатком можно назвать уязвимость перед УФ-лучами, но проблема легко решается организацией прикрытия линии от прямых солнечных лучей.

Провод ПУНП

Расшифровывается как:

  • П – электропровод;
  • УН – универсальный;
  • П — плоский.

Зарекомендовал себя как не самый лучший вариант для прокладки сети, так как часто становился причиной возгорания и поражения электрическим током.

Бронированный кабель ВБбШв

Из-за своей брони является влагоустойчивым и может прокладываться в земле, трубах и в гофре на открытом воздухе, но укрыть от УФ-лучей все же нужно.

Предназначен для напряжения 660–1000 В. Выполнен из меди, с одной-пятью жилами, с сечением от 1,5 до 240 мм².

Какой провод использовать для проводки в квартире, решаете вы, но учитывая, что от выбора качественных комплектующих для электросети зависит долговечность и безопасность последующего эксплуатации, эта задача не терпит экономии.

Какой кабель использовать для проводки в квартире?


ПРОВОДА ИЛИ КАБЕЛИ?



Кабель или провод используется для проводки в квартире?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Медный или алюминиевый кабель для проводки ?

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3


ПУЭ 7.1.34 "В зданиях следует применять кабели и провода с медными жилами"

СП 31-110-2003, п. 14.3 "Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ."



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?


Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Однопроволочный медный кабель

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Многопроволочный медный кабель

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

кабель для электропроводки ВВГнг-LS



ППГнг-HF

кабель для проводки ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Сечение кабеля

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.квДля групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.квНа группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.квНа питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:


"Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)"


Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Провод для заземления пв3

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Какой провод использовать для проводки в доме

Какой кабель для проводки в доме использовать

Какой кабель для проводки в доме использовать   Какой провод использовать для проводки в доме

Монтаж кабеля — главный этап проведения электропроводки в доме. Чтобы проводка служила вам долгое время, нужно правильно выбрать провода и произвести правильную укладку. С чего начать проводку в доме и какой кабель выбрать? Прежде всего нужно найти суммарную потребляемую величину, для этого сложите мощность всех приборов в доме. Но стоит учесть и ваши планы на будущее, возможно вы захотите приобрести ещё и другие электроприборы, тогда ваша потребляемая величина станет больше. Всегда берите провода с запасом мощности!



Проводка в частном доме

Проводка в частном доме   Проводка электричества в частном доме

В настоящее время принято укладывать проводку с сечением ТПЖ 1,5 на свет и 2,5 на розетки. Для приборов с высокой энергоемкостью есть и другие провода с более крупным сечением, для каждого прибора подбирайте проводку исходя из его номинальной мощности. Конечно и толщина провода сочетается с его ценой, чем он толще, тем и дороже. Но никогда не нужно экономить на проводке в доме, в случае какого-нибудь перегорания вы потратите намного больше. Поэтому потратив большую сумму, вы будете спокойны и будете знать что ваша проводка прослужит вам несколько десятков лет. При укладке проводки в первую очередь нужно выбрать цвет для заземления, фазы и нуля. Заземление обычно желто-зеленого цвета, фаза - красного, коричневого и белого цвета, ноль - чёрный или синий.



Провода для проводки в доме и квартире

Провода для проводки в доме и квартире   Какая проводка лучше для дома

Какой провод нужен для проводки в частном доме? Кабель выступает главным составляющим системы электроснабжения, так что решить этот вопрос для нас очень важно. Почти вся электропроводка в многоквартирных и старых домах была сделана на основе алюминиевых устаревших проводов, однако такой подход сегодня не годится. Со временем изоляция начинает разрушаться вместе с алюминиевой сердцевиной, подверженной окислению и последующей ломкости, что ведет к перетиранию на изгибах, и выходу из строя всей системы.



Какая проводка лучше для дома

Проводка в доме   Проводка в доме цена   Грамотная проводка в доме

Медный кабель для проводки в доме - лучший выбор. Он более износоустойчив, имеет минимальное удельное сопротивление и высокую пропускную скорость. У нас появляется возможность ремонта сети, надо лишь удалить испорченный участок провода и припаять новый. Марка провода определяется, исходя из следующих характеристик: числа жил, типа изоляции и многого другого.



В случае, когда появляется вопрос какой провод взять для проводки в доме со значительным энергопотреблением, можно смело брать прочный и износоустойчивый NYM. Этот кабель применяется для подключений сети и для грамотной разводки электропроводки в доме к мощным электроприборам. Часто стараются использовать более дешевые провода ВВГнг, которые, к сожалению, не могут похвастать таким долгим сроком бесперебойной эксплуатации, как NYM.



Провод для проводки в деревянном доме

Проводка в доме под ключ   Провод для проводки в деревянном доме

Для деревянных строений есть специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами (до 5 штук). Изоляция таких проводов двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает различных приборов. Кабель для проводки в деревянном покрывается с внешней части негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель по трубе.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам ничуть не хуже. Более того, они не выделяют вредных веществ при нагревании.



Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил. О нем мы уже говорили и он тоже хорош.



Фотографии работ

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

Содержание статьи:

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Зачем менять проводку

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

  • Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
  • Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.
  • Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.

    Площадь сечения проводов и кабелей в зависимости от силы тока

  • Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
  • Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
  • Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.

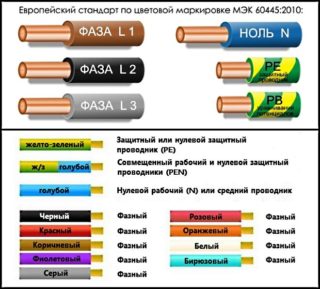

  • Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
  • Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
  • Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
  • Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

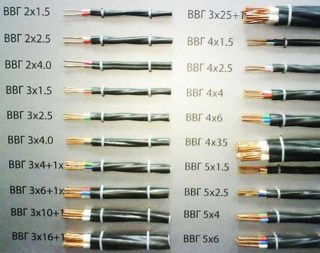

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

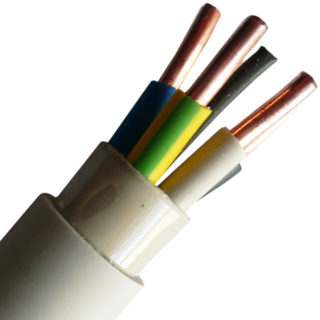

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

  • высокое качество исполнения, соответствующее всем необходимым требованиям;
  • простота монтажа, удобство разводки;
  • безопасность;
  • пожаростойкость;
  • самозатухание;
  • низкое выделение дыма при горении;
  • широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

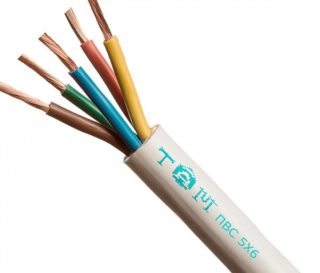

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

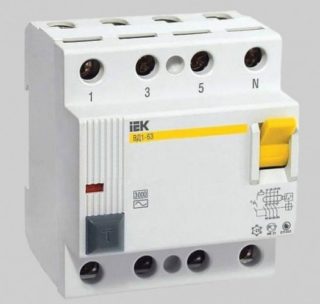

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

Ошибки электромонтажа в частном доме и квартире

Руководитель и главный редактор сайта, автор статей.

Опыт работы 5 лет.

Очень часто домашние мастера и даже опытные электрики допускают опасные ошибки при монтаже электропроводки, что влечет за собой неблагоприятные последствия, начиная от выхода из строя бытовой техники и заканчивая поражением током. Чтобы читатели https://samelectrik.ru не сомневались в надежности проведенной проводки, ниже мы рассмотрим типичные ошибки электромонтажа в частном доме и квартире.

Перед тем, как приступать к электромонтажным работам, ознакомьтесь со следующей памяткой:

  1. Разводку электрики по дому нужно начинать с тщательно продуманной схемы электропроводки. Нельзя выполнять электромонтаж отдельно в каждой комнате, после чего коммутировать все линии в одном узле. Это повлечет за собой образование множества соединений проводов, в результате чего надежность электрической сети заметно снизиться.
  2. Применение некачественных электротехнических изделий является второй грубой ошибкой электромонтажа в квартире и частном доме. Дешевая китайская продукция быстро выходит из строя, не способна выдержать номинальные нагрузки и к тому же, часто становиться причиной возникновения пожара в доме (либо короткого замыкания).Оплавленная розетка
  3. Расчет материалов для электропроводки выполняется без запаса. Мы неоднократно говорили, что при монтаже проводки в доме нужно приобретать на 20% больше материалов, а также выбирать сечение кабеля с небольшим запасом. Это нужно для того, чтобы перестраховаться и в дальнейшем быть уверенным, что домашняя электросеть выдержит немного повышенные нагрузки. К тому же, запас кабеля, розеток и выключателей спасет вас от того, что в самом разгаре электромонтажа не хватит буквально метра кабеля до люстры и придется срываться и идти в магазин, покупать еще материалов. Помним, что скрутки запрещены согласно ПУЭ и ненадёжны (вам то придется соединять недостающий кусок, либо вести новую, целую линию от распределительной коробки). Изучите статью как составить смету электромонтажных работ, чтобы не допускать ошибок.
  4. Для подключения мощных электроприборов используются розетки. Обычная 16-амперная розетка способна выдержать не более 3,5 кВт, поэтому если вы хотите подключить варочную панель мощностью 5 кВт (или котел, или тепловую пушку), нужно вести отдельный кабель от щитка. Использование более мощных розеток может также быть ошибкой, т.к. розетка выдержит нагрузку, а кабель в стене нет (обычно его сечение 2,5 мм.кв.).
  5. Серьезно отнеситесь к расчету сечения кабеля на ввод в дом, для розеток и для линии освещения. Заниженное сечение может стать причиной возгорания электропроводки в результате токовой перегрузки.
  6. В деревянных домах одной из ошибок монтажа скрытой электропроводки является прокладка кабельной линии слишком близко к деревянной обшивке стен. В итоге, при забивании гвоздя в стену (к примеру, захотели повесить картину), может произойти поражение электрическим током, если повредите изоляцию кабеля. Монтаж скрытой проводки в деревянных домах – это очень сложная задача, которая требует выполнения ряда норм ПУЭ, таких как прокладка в трубах из несгораемого материала и прочих, подробнее мы их рассматривали в статье: https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html. Вообще, при электромонтаже в деревянном доме лучше использовать открытую проводку в кабель-каналах.
  7. Соединение в одной распределительной коробке силовых и низковольтных проводов. Некоторые горе-электрики умудряются в одной коробке смешиваться силовые провода вместе с телевизионными, компьютерными, телефонными и т.д. Цена такой ошибки – выход из строя бытовой техники, если каким-то образом произойдет контакт силовых проводов со слаботочными. К тому же, из-за наводки техника в доме может хуже работать.
  8. Использование небезопасных скруток. На сегодняшний день для соединения проводов в распределительной коробке лучше всего использовать клеммы WAGO, которые позволяют безопасно соединить несколько линий или наоборот, сделать разводку проводки. Перечень разрешенных соединений описан в главе 2.1. ПУЭ п. 2.1.21, среди них есть обжимка гильзами, использование зажимов, клеммников, пайка и сварка. Увидеть, почему скрутка является опасной ошибкой электромонтажа, вы можете на фото ниже:Опасная скрутка
  9. Соединение медных и алюминиевых жил опасно и выполнять нельзя (Глава 2.1. ПУЭ п. 2.1.71.). Вообще нужно отходить от использования алюминиевых проводов, т.к. сам по себе алюминий более хрупкий и к тому же способен выдержать меньшие нагрузки по сравнению с медью такого же сечения. Помимо этого в главе 7.1. ПУЭ п. 7.1.34 сказано, что в зданиях следует применять кабели с медными жилами. При контакте алюминия с медью происходит перегрев соединения, что влечет за собой неблагоприятные последствия. Если нет возможности миновать этот опасный контакт, то обязательно для соединения жил используйте специальные клеммы ваго или другие клеммники, не допускающие прямого контакта алюминия и меди. Также можно сделать болтовое соединение, подложив стальную шайбу между жилами из разных материалов.
  10. Работа под напряжением. Конечно, одна из самых типичных ошибок уверенных в себе электриков и домашних мастеров. Любые электромонтажные работы нужно проводить при отключенном питании. Вдруг, цветовая маркировка не соответствует и перед этим кто-нибудь по ошибке повел на разрыв выключателя освещения ноль, а не фазу. Даже простейшая замена лампочки в этом случае может быть фатальной, не говоря уже об электромонтаже.
  11. Штробление стен нужно выполнять только в горизонтальном и вертикальном направлении. Вести линию от распредкоробки к розетке наискось, по самому кратчайшему пути категорически запрещено. Это ошибка может стать причиной удара током при сверлении стены (можете наткнуться на кабельную линию). Также важно отметить, что в панельных домах несущие стены вообще нельзя штробить, согласно Постановления Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановления Правительства № 508 (Пункты 11.3 и 11.11 Приложения №1), о чем мы рассказывали ссылку на которую вы видите выше.
    Правильные штробы
  12. Распределительные коробки должны находиться по потолком (ниже на 20 см). В таком случае вы обезопасите электропроводку от повреждения.
  13. Не нужно резать провода на куски перед электромонтажом. Из-за ошибки в расчетах до выключателя света либо люстры может не хватить буквально 20 см, в результате чего придется все равно отрезать кабель подлиннее.
  14. Используйте специальные марки проводов и кабелей при электромонтаже на улице, в ванной либо даже в деревянном доме. К примеру, под землей нужно использовать бронированный кабель, а в сауне термостойкий.
  15. Соблюдайте цветовую маркировку проводников. Ноль должен быть синего цвета, земля – желто-зеленого, оставшийся фаза (как правило, белый, коричневый или красный). Если в вашем случае маркировка по цветам будет отсутствовать или по ошибке вы перепутаете цвета, это может навредить не только вам же, но и электрику, который будет производить электромонтаж во время вашего отсутствия.
  16. Мы уже затрагивали этот момент немного выше – при монтаже освещения в частном доме либо квартире на разрыв к выключателю всегда должен идти фазный провод, а не нулевой! Если вы по ошибке сделаете наоборот, даже при выключенном освещении светильник будет под напряжением.Схема подключения выключателя света
  17. Распределительные коробки должны быть защищены от детей, но в то же время доступны для ревизии либо ремонта (глава 2.1. ПУЭ, п. 2.1.23). Не стоит при электромонтаже муровать их в стену, как это делали ранее. Если вдруг пропадет свет в квартире, придется разрывать дорогущие обои для проверки всех соединений.
  18. Перед подключением многопроволочного провода в винтовой зажим, жилу обязательно нужно обжать специальной гильзой (наконечником типа НШВИ) или хотя бы залудить, как показано ниже на фото. В противном случае такое соединение через время ослабнет и начнет греться, что приведет к пожару.Луженные жилы
  19. Уделите должное внимание правильному заземлению частного дома. При монтаже внутреннего заземляющего контура очень часто допускают типичные ошибки: подключают провода заземления между соседними розетками шлейфом, заземляют газовые трубы и т.д. Подробнее о заземлении вы также можете прочитать в главе 1.7. ПУЭ.
  20. Обязательно уделите должно внимание правильному подключению УЗО, т.к. это устройство защищает человек от поражения электричеством. Узнать об ошибках при подключении УЗО вы можете в этом видео:

Неправильное подключение УЗО

В дополнение рекомендуем просмотреть полезные видео, в которых также рассматриваются основные ошибки электромонтеров и даже приводится наглядный пример небезопасной электросети в квартире:

Обсуждение опасных ситуаций

Как делать нельзя

Вот мы и рассмотрели самые опасные ошибки электромонтажа в частном доме и квартире. Конечно, на самом деле электрики допускают еще множество ошибочных действий, но перечисленные выше пункты являются самыми часто встречаемыми, поэтому мы и уделили им особое внимание. Если у вас возникли вопросы, либо вы просто хотите дополнить нашу статью, можете приступить к общению в комментариях под записью, а еще лучше – на нашем форуме электриков.

Будет интересно прочитать:

Неправильное подключение УЗО

Обсуждение опасных ситуаций

Как делать нельзя

Отправить ответ

avatar
  Подписаться
Уведомление о
