Какой диаметр металлопластиковой трубы подойдет для водопровода в доме: предназначение, виды, внутренний, наружный, для отопления и водопровода, размеры, описание, маркировка

предназначение, виды, внутренний, наружный, для отопления и водопровода, размеры, описание, маркировка

Появление технологии соединения металла и пластика породило целую серию материалов для водопроводов и напорных магистралей. Одной из таких новинок стала труба с двумя базовыми слоями – алюминием и полиэтиленом. Диаметр металлопластиковой трубы несколько уменьшился, что поначалу сбивало с толку даже опытных мастеров. Казалось, прочности тонкой стенки явно недостаточно, чтобы выдержать давление воды стандартных 5-10 Ат.

Содержание статьи:

• Технология производства
• Что дает использование алюминиевой фольги
• Основной слой металлопластиковой трубы
• Диаметр труб из металлопластика
• Наружный и внутренний диаметр трубы и назначение изделия
• Основные свойства труб из металлопластика
• Разрешенные значения температуры и давления
• Температурные значения

Технология производства

Даже предварительное знакомство с устройством металлопластикового «сэндвича» говорит о том, что производство таких изделий – дело непростое. Попытки спаять полимер и металл в одной металлопластиковой трубе бывали и ранее, но чаще всего эксперименты заканчивались неудачей.

Из-за слабой адгезии и разных по величине коэффициентов теплового расширения металлопластиковый сэндвич расслаивался, независимо от диаметра и толщины стенок заготовки.

Современная технология предлагает не спаивать, а склеивать слой металла и полимера с помощью клеевой массы – адгезива. Что это дает – нет отслаивания.

Неважно, какого диаметра бывают металлопластиковые трубы, у всех трубопроводов при сильном нагреве или механической нагрузке слой алюминия может даже проскальзывать относительно внутреннего слоя полиэтилена. Адгезив обеспечивает прочное соединение без расслоения с равномерным распределением давления по внутренней поверхности металлопластиковой трубы.

Изготавливаются металлопластиковые трубы по следующей схеме:

1. Из алюминиевой фольги намоткой на оправку формируется заготовка металлического слоя. Делает это станок. Ширина ленты, способ сварки зависит от диаметра металлопластиковой трубы.
2. Внутрь навитой ленты подается адгезив с расплавом полиэтилена. Это дает возможность сделать заготовку будущей металлопластиковой трубы более жесткой.
3. Алюминиевая лента сваривается в трубу, укладывается наружный слой адгезива и защитного полимера.
4. Металлопластиковая труба охлаждается, сматывается в бухту. По мере заполнения барабана отрезается кольцевым ножом.

В результате на выходе получается металлопластиковая труба, которую можно гнуть даже руками под любым углом, а проходное сечение не потеряет первоначальный диаметр и форму прохода. Но все же для гибки заготовок, независимо от их диаметра, используется специальное приспособление, иначе плавного изгиба не получится.

Да, монтировал у себя дома.

100%

Нет, предпочитаю пластик.

0%

Проголосовало: 2

Что дает использование алюминиевой фольги

Внутренний слой состоит из полиэтилена. Материал безопасный и стойкий к кислотам, но у него есть один недостаток. Даже в относительно холодном состоянии, под воздействием распирающего давления воды тонкостенная полиэтиленовая труба без наружного армирования будет увеличиваться.

Стабилизировать сечение можно внешним усилением, лучше всего алюминием. Для этого формируется слой из алюминиевой фольги. При этом наличие металлического подслоя делает стенки максимально жесткими, что позволяет врезать фитинги и соединительные муфты без использования клея или пайки.

Толщина алюминиевого подслоя для металлопластиковых труб разных марок колеблется от 0,33-0,7 мм. В идеале, чем больше диаметр, тем толще должен быть слой алюминиевой фольги. Кроме того, качество металлопластикового водопровода зависит от того, как сваривается лента.

Лучше, если кромки ленты свариваются между собой встык лазером. Остальные способы сварки часто дают прогары и недовары. Также многое зависит от качества алюминия, если не экономить и не покупать дешевые марки типа HDPE, PE-HD, PERS, то можно избежать проблем, связанных с армирующим слоем металлопластиковых изделий.

Основной слой металлопластиковой трубы

Внутренний слой изготавливается из полиэтиленовой массы марки PE-X или PE. Это сшитый полиэтилен, один из наиболее безопасных и стойких видов полимеров, уступающих лишь фторопластам. Материал не поддается коррозии, не выделяет и не накапливает токсичных соединений, не разрушается под воздействием воды и высоких температур. Внутренний слой металлопластика способен выдержать нагрев до 110 ℃.

Слой полиэтилена в стенке занимает более 2/3 толщины, поэтому от качества и плотности внутреннего слоя зависит, доберется ли вода до алюминия.

Такое возможно, если металлопластиковая труба была заморожена с жидкостью внутри. Из-за образования льда диаметр сечения увеличивается. Полиэтилен при отрицательных температурах становится жестким, поэтому внутренний слой может покрыться микротрещинами.

Для магистралей холодного водоснабжения это не опасно. Другое дело – отопление. В этом случае у трубопровода низкого качества в зонах увеличения диаметра может развиться точечная коррозия. Внутренний слой полиэтилена защищает алюминий от жидкости и образования гальванической пары с латунными, иногда стальными деталями кранов и задвижек.

Диаметр труб из металлопластика

Прежде чем выбирать подходящий размер сечения магистрали под водопровод, будет правильным разобраться, какого диаметра бывают металлопластиковые трубы.

Линейка диаметров труб привязана к исчислению, несмотря на то, что размеры внутреннего и наружного диаметра указаны в метрической системе. Диаметр самой маленькой трубы равен 16 мм, внутренний – 12 мм или полдюйма.

Также есть металлопластиковые трубы с диаметром:

• наружным – 26 мм, внутренним – 20 мм, это ¾ дюйма;
• наружным – 32 мм, внутренним – 26 мм, это дюйм;
• наружным – 40 мм, внутренним – 33 мм, дюйм с четвертью.

Небольшая погрешность возникла из-за шероховатости внутренней поверхности.

Такой шаг диаметров выбран неспроста. В системе расчетов трубопроводов под воду и отопление применяется исчисление в дюймах. Поэтому диаметры выпускаемых металлопластиковых труб также привязали к дюйму водопроводов. Этого оказалось недостаточно. Пришлось ввести один промежуточный размер с наружным диаметром 20 мм и внутренним 16 мм.

Наружная оболочка металлопластиковой трубы у большинства производителей выполнена из белого или желтого полимера. По внешнему виду все варианты металлопластиковых труб одинаковы, поэтому при выборе нужно обращать внимание на маркировку, нанесенную на наружной поверхности.

Наружный и внутренний диаметр трубы и назначение изделия

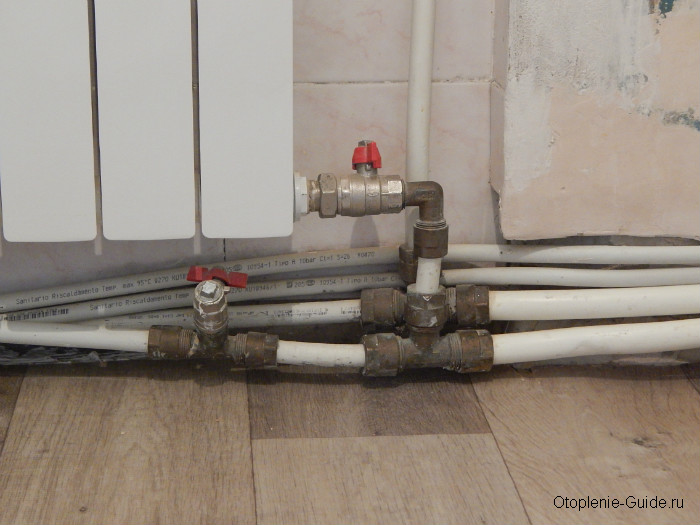

Для внутреннего водопровода в квартире или в доме обычно используют заготовки с наружным диаметром 16 мм, с толщиной стенки 2 мм. Соответственно, внутренний диаметр металлопластиковой трубы будет равен 12 мм, или в дюймовом исчислении – полдюйма. Этого достаточно, чтобы подключить бачок унитаза, кухонный кран, ванну или душевую кабину.

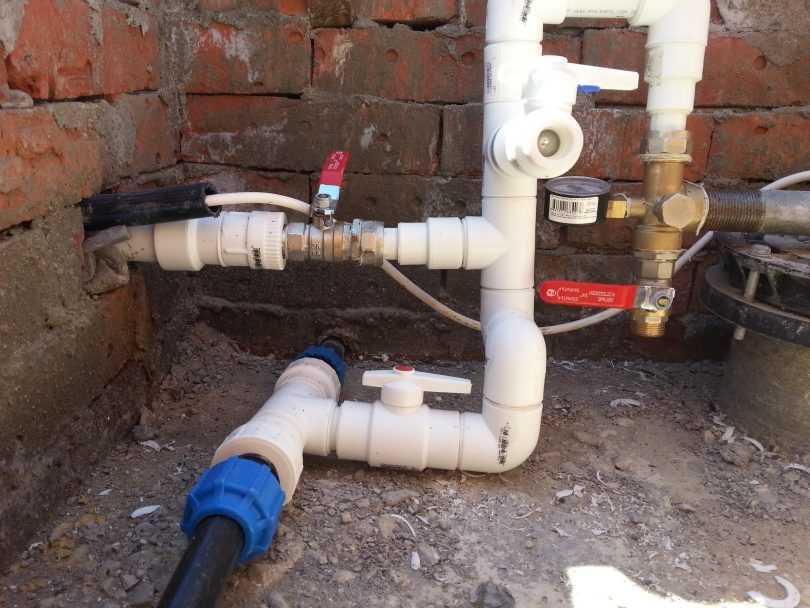

На вводе в помещение, от крана-задвижки и до счетчика, используют преимущественно металлопластик диаметром 20 мм, с толщиной стенки 2,5 мм. Если это частный дом в два этажа, то расход воды нужно будет считать по количеству потребителей. Зачастую владельцы не утруждают себя расчетом и устанавливают на вводе металлопластиковую трубу с внешним диаметром 40 мм с толщиной стенки 4 мм.

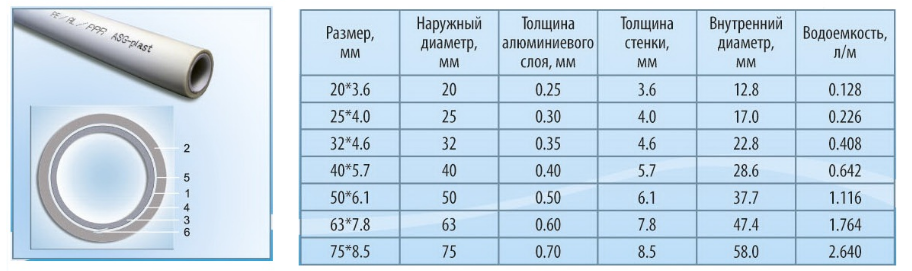

Таблица диаметров поможет сделать правильный выбор.

Часто возникает вопрос о выборе сечения магистрали в отопительном контуре. Решить проблему можно двумя способами.

В первом случае выбрать, какой диаметр металлопластиковой трубы нужен для отопления, измерив поперечный размер магистрали уже существующей отопительной системы. Площади помещений, нового и с уже действующим отоплением, должны быть равны. Достаточно измерить наружный размер трубы и по справочнику определить ее внутренний диаметр. Останется лишь выбрать марку металлопластиковой трубы, диаметр, которой больше или точно соответствует величине из справочника.

Второй вариант требует определенных знаний относительно систем отопления. Лучше всего взять рекомендуемую величину из паспорта на отопительный котел. Если такой информации нет, то диаметр рассчитывают по объему перекачиваемой горячей воды.

Основные свойства труб из металлопластика

Магистрали из металлопластика рассчитаны на эксплуатацию в бытовых системах водоснабжения, подачи горячей воды или отопления. Поэтому характеристики металлопластиковых труб могут уступать эксплуатационным параметрам полипропиленовых и стальных трубопроводов аналогичного сечения.

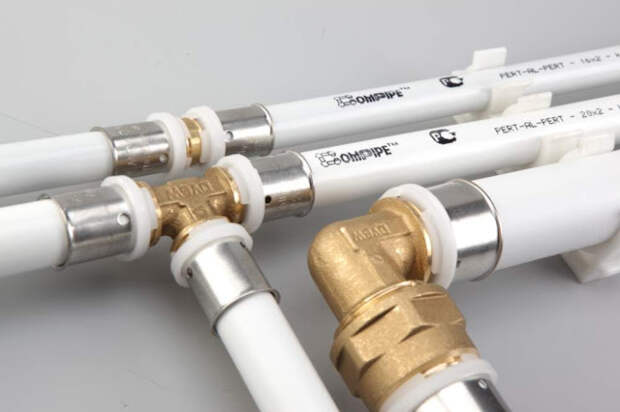

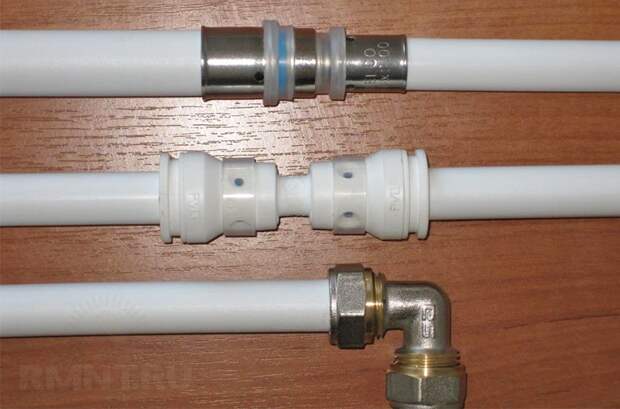

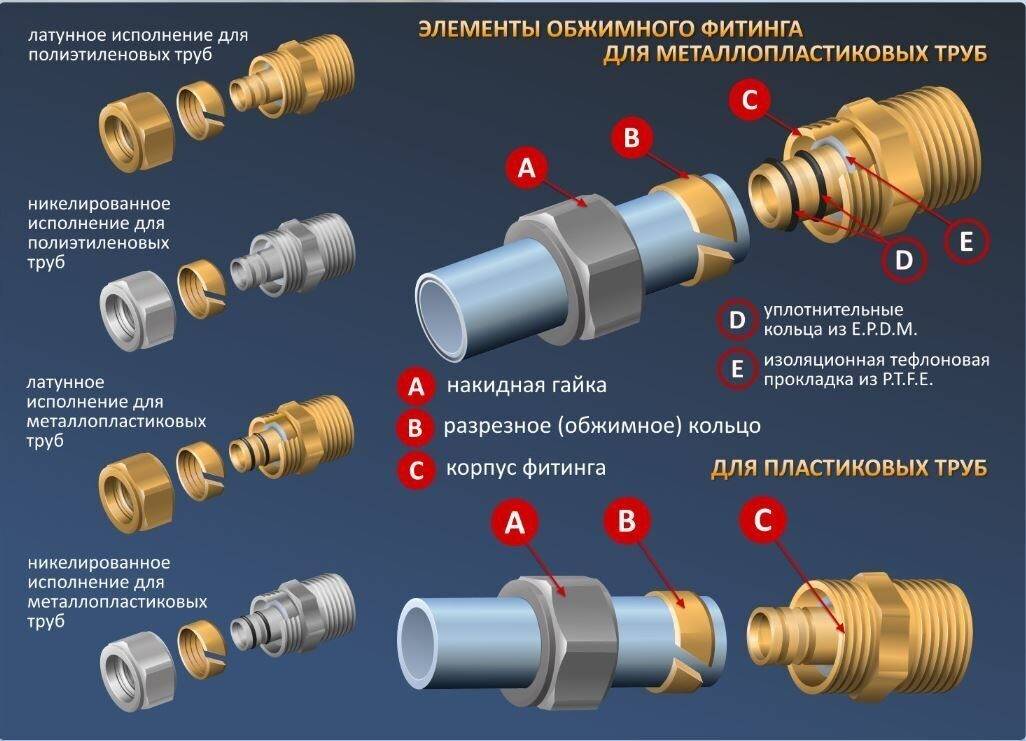

Простая технология сборки – завернуть фитинги, установить краны намного проще, чем в полипропиленовых трубопроводах, не говоря уже об стальных.

Небольшой вес заготовки, компактность бухты. Можно легко перевезти к месту сборки личным транспортом. Тогда как полипропиленовые и стальные заготовки любого диаметра имеют длину по 4 м, поэтому их возят преимущественно бортовым транспортом.

Отсутствие температурных деформаций. Благодаря толстому слою алюминиевой фольги, а это 0,3-0,7 мм в зависимости от диаметра, труба быстро прогревается по всей длине.

Расчетный срок службы для труб всех диаметров – 50 лет. Это вдвое больше, чем служат стальные коммуникации. Главным преимуществом металлопластика остается простая технология сгибания заготовки под углом. Если полипропилен или сталь на поворотах нужно стыковать угольниками или муфтами, то металлопластиковая труба в зависимости от диаметра, может быть согнута просто руками с радиусом изгиба в 80-550 мм. Маленькие диаметры с помощью пружины изгибают на радиусе в 45 мм. Для 40 мм радиус поворота приспособлением уже составляет не менее 180 мм.

Разрешенные значения температуры и давления

Эксплуатационные ограничения по максимальной температуре и давлению практически соответствуют параметрам, установленным для полипропиленовых и стальных трубопроводов для бытового отопления и водоснабжения.

А именно:

• Рабочее давление в трубопроводе должно составлять не больше 10 Ат. При этом запас прочности таков, что магистраль при 20 ^оС способна выдержать пятикратное увеличение давления воды.
• Предельная температура ограничена 90 ℃ в системах отопления, допускается кратковременный скачок до 130 ℃.

Что касается металлопластиковых труб отечественного производства, то согласно СП 40-103-98, установлено ограничение до 75 ℃, а СП 41-102-98 поднимает ограничение до 90 ℃. Для импортных материалов допускается 95 ℃.

При высокой температуре и давлении внутренний слой из полиэтилена не испытывает особых проблем – пластик становится плотнее, без образования разрывов и трещин. Трубопровод, особенно большого диаметра, 32-40 мм, может потерять герметичность из-за силиконовых или резиновых прокладок.

При температуре в 90-95 ℃ силикон может стать настолько мягким, что перестанет уплотнять соединение на фитинге или муфте. Поэтому важно не только выбирать качественный металлопластик, а также стыковочные элементы и прокладки.

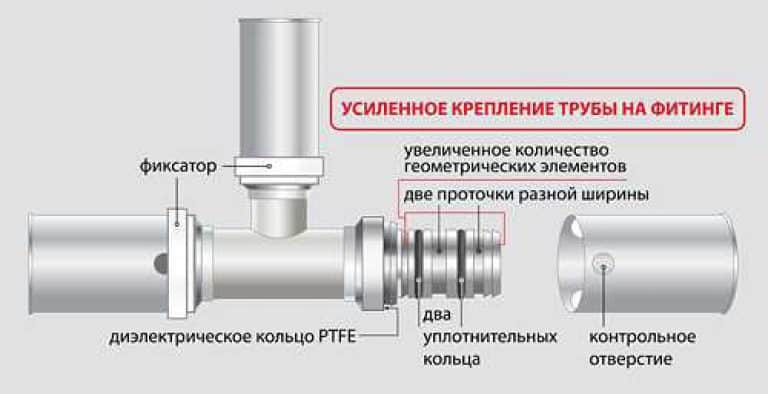

Любимое место подтекания воды

Температурные значения

Если эксплуатационная температура не превышает рекомендуемых 95 ℃, то металлопластик способен прослужить достаточно долго. При этом надежность соединения, как видно из графика – верхний ряд, снижается равномерно.

Из–за алюминия у металлопластика большой коэффициент теплового расширения – 0,26х10^-4 1/м*С. Это означает, что трубы с горячей водой могут прогибаться под собственным весом. Если это происходит периодически, цикл за циклом, то есть риск, что стык на фитинге может выпотевать влагой. Избавиться от этого легко – следует установить магистрали на клипсах с маленьким шагом и не делать отрезки между соединениями слишком большими.

Есть еще одно ограничение по температуре, металлопластик боится низких температур, страдает в основном алюминиевый слой – может разойтись сварной шов и прокладки на соединениях. Поэтому зимой воду из водопровода на даче нужно сливать.

Металлопластиковые трубы всех диаметров зарекомендовали себя, как простой и надежный инструмент для обустройства систем водоснабжения, отопления, подачи всех видов жидкости в теплицах, летних душевых кабинах, полива и слива конденсата. К сожалению, металлопластик требует аккуратного обращения и качественного выполнения соединений, иначе трубы текут и корродируют.

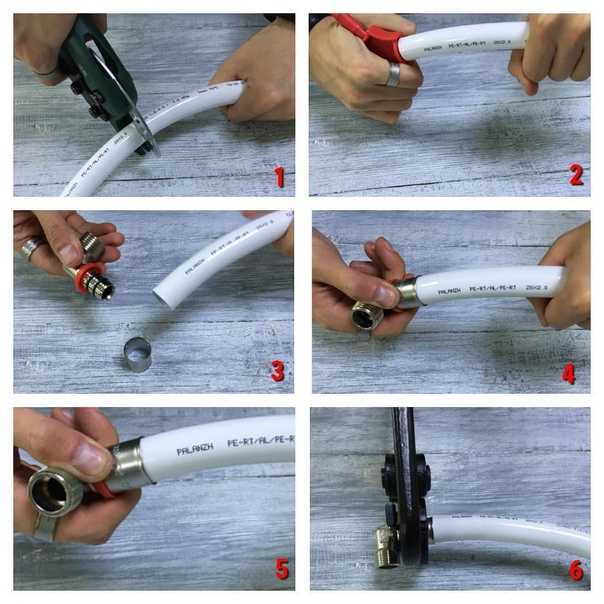

Монтаж и соединение металлопластиковых труб: видео.

Оказалась ли полезной для вас полученная информация?

А каким трубам вы отдаете предпочтение – металлопластиковым, стальным или из полипропилена? Напишите в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

Выбор материала и подбор диаметра труб водопровода в квартире

Разработав грамотную схему коммуникаций, продумав местоположение сантехнического оборудования, пора заняться выбором материала для предварения проекта в жизнь. Однако еще до начала его закупок следует точно знать, что предпочесть из рыночного многообразия, какими оценочными критериями руководствоваться?

Содержание:

• Какая она самая лучшая труба?
• Трубные изделия из металлов
• Трубные изделия из полимеров
• Как подобрать диаметр труб для водопровода в квартире?
  • Упрощенный способ расчета
  • Трубы какого диаметра используются на практике

Какая она самая лучшая труба?

На самом деле такой не существует. Единственны вариант, который можно сразу исключить из кандидатов для квартирной разводки – это «классические» стальные трубы.

Углеродистая сталь изначально имеет высокий коэффициент сопротивления потоку, который с годами увеличивается за счет отложений в десятки раз.

Поэтому, замуровывать проводку воды из такого материала нельзя, так как рано или поздно его стенки проест сквозная коррозия и случится потоп. Если же прокладывать его открыто, то выглядит это не эстетично. Все остальные варианты труб, допущенные для внутреннего водопровода, обладают гладкой внутренней поверхностью, не задерживающей отложения.

Трубные изделия из металлов

Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.

Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.

Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.

Так, устойчивые ко многим растворенным примесям нержавеющие изделия не переносят переизбытка хлоридов. Медные, напротив, устойчивы к хлорированию, но слишком жесткая, мягкая, щелочная или кислая вода может сократить срок их службы в 2 раза.

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

Обратите внимание! Если постоянная температура транспортируемой по ним жидкости достигает либо превышает 90⁰С, то срок их службы резко снижается. Вместо заявляемых производителем 50 лет вы получите в лучшем случае 10 лет.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

• металлопластиковые;
• из сшитого полиэтилена;
• полипропиленовые;
• поливинилхлоридные;
• полибутеновые.

Металлопластиковые трубы

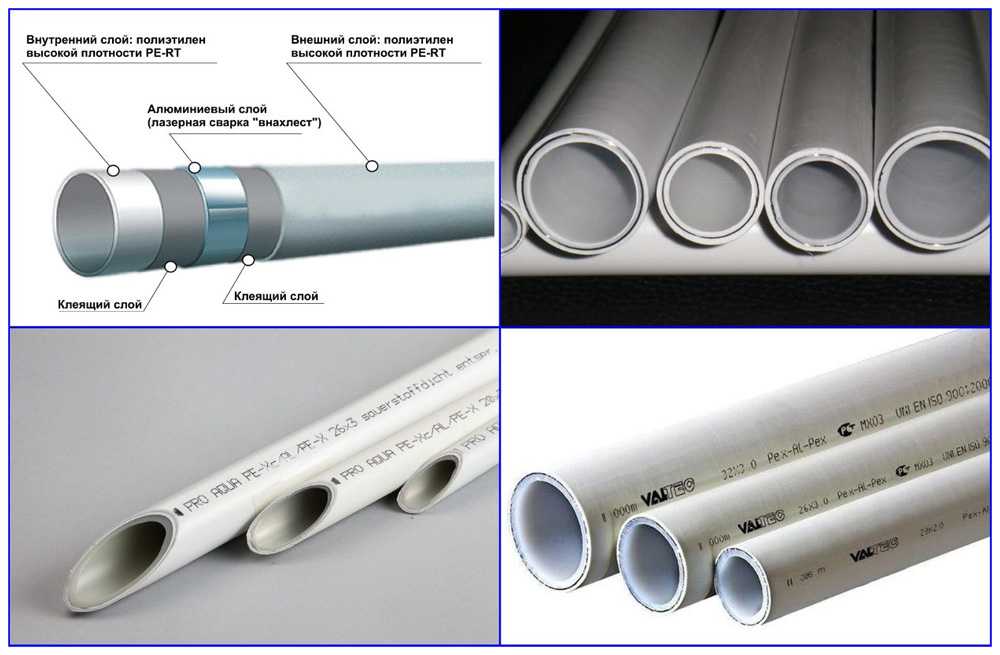

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

• «PE-AL-PE» – полиэтилен, алюминий;
• «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
• «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

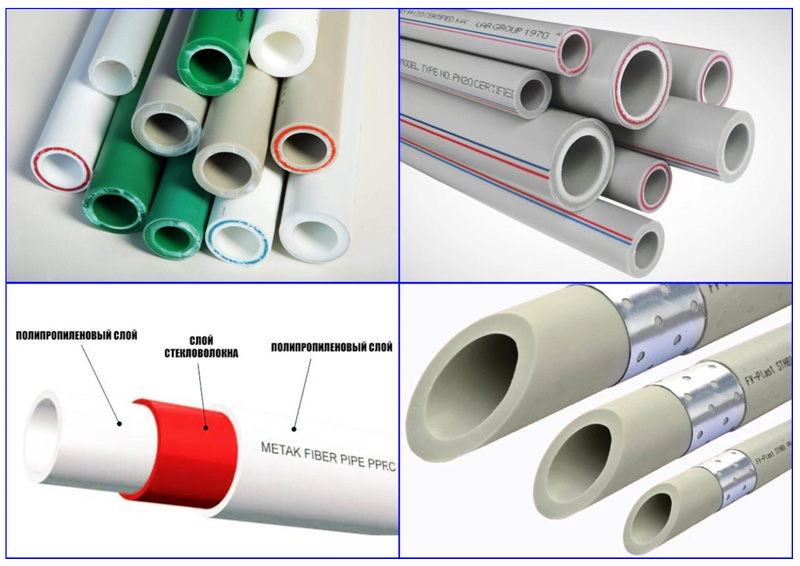

Полипропиленовые трубы

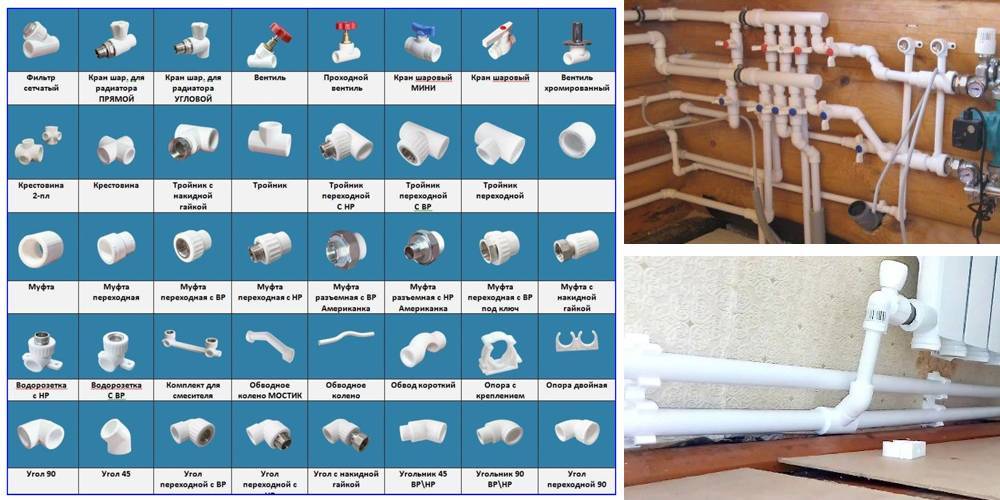

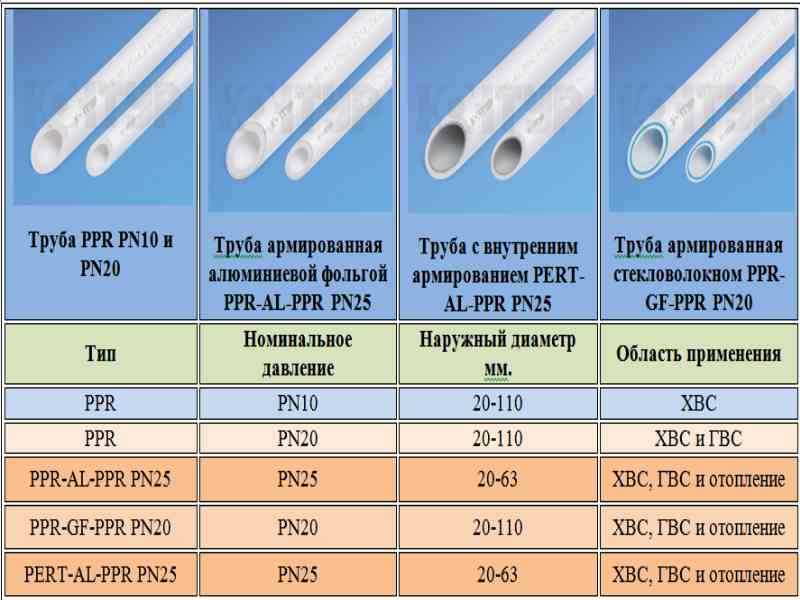

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с.

Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

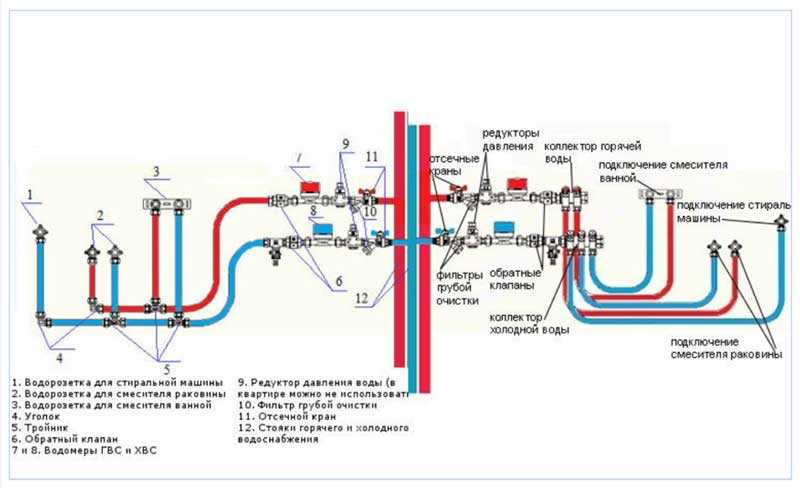

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.
