Какой диаметр трубы выбрать для отопления в частном доме: каким оптимальным диаметром трубы делать отопление, фото и видео примеры
Что нужно сделать для отопления частного дома?
Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной!
Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать.
Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь.
После расчета тепловых потерь, нужно переходить к выбору котла.
Выбор котла для дома
Пример ТЭН, для котлаДальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом.
Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет.
Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла.
Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.
Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя.
Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

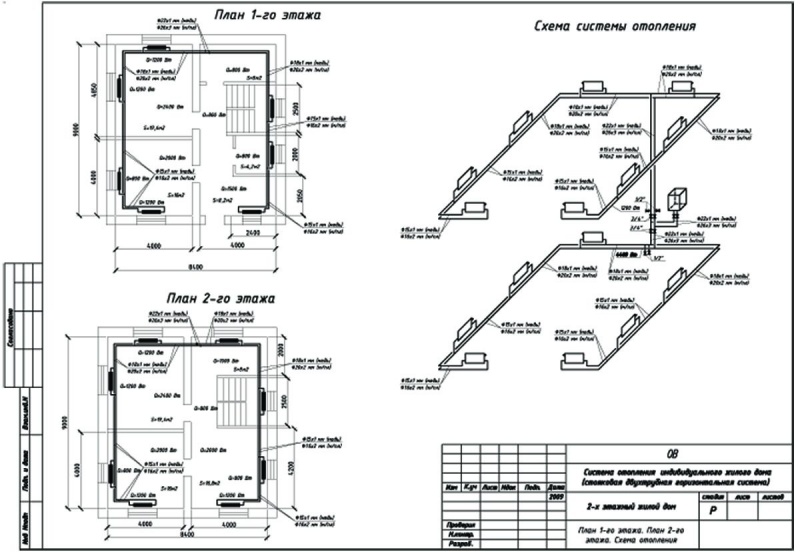

Выбор типа и конфигурации системы отопления
Необходимо заранее обдумать конфигурацию системы отопления.
Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования.

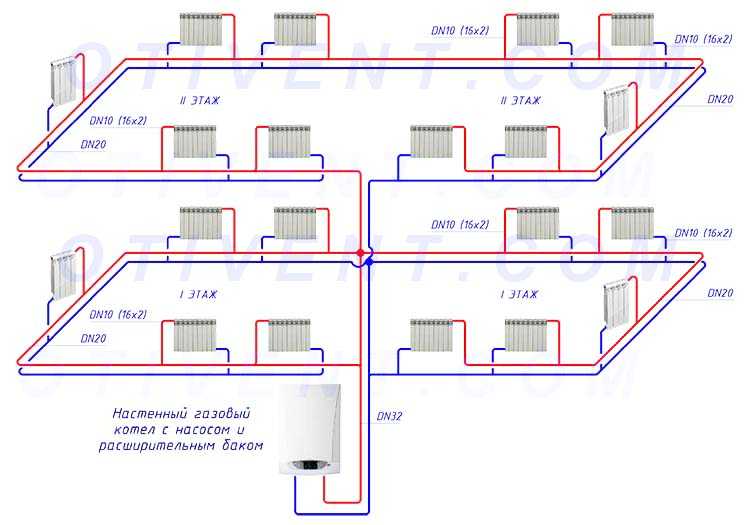

И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол.
Последний вариант системы отопления является частный случаем комбинированной системы отопления.
Системы отопления отличаются способом циркуляции теплоносителя.
Имеются три вида систем отопления по циркуляции теплоносителя:
Теперь перейдем к выбору труб для отопления.
Выбор труб для отопления
Медные трубы для отопленияВыбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов для вашей системы. Для начала решим какая вам нужна система отопления.
Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен.
Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.
Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя.
Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще.
Но стоит помнить, что замуровывать в стену лучше цельные участки без прессовых и цанговых соединений. На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.
Для отопления можно брать трубы следующих видов:
- Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра).
- Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом.
Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато. - Полипропиленовые — очень популярный материал для монтажа , но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы, они могут быть армированы стекловолокном, металлической фольгой в среднем слое или в наружном слое. Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая , но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
- Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм. Трубы меньшего диаметра можно использовать для теплых полов.
- Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.
Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром 20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе
Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.
25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику.
Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления,
Если у вас установлен твердотопливный отопительный аппарат, то первые 3-4 метра от него необходимо отвести металлическими трубами, а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.

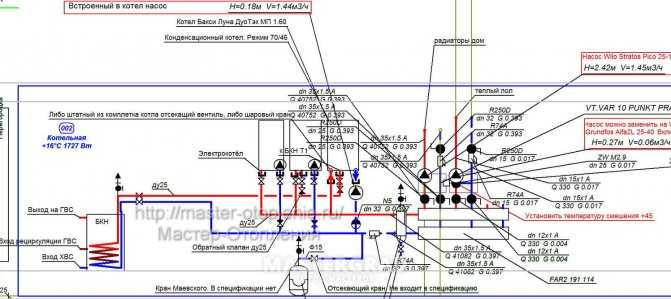

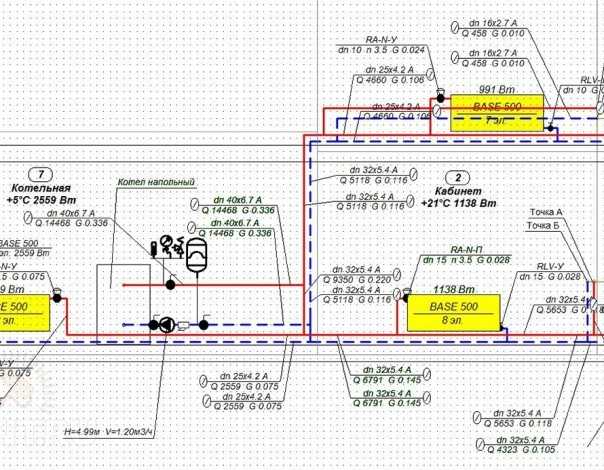

Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления.
Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.
Выбор приборов отопления для вашего дома
Приборы отопления могут быть разными:
- Радиаторы всех видов.
- Конвекторы настенные или встраиваемые в пол
- Регистры из труб
- Системы теплого пола.

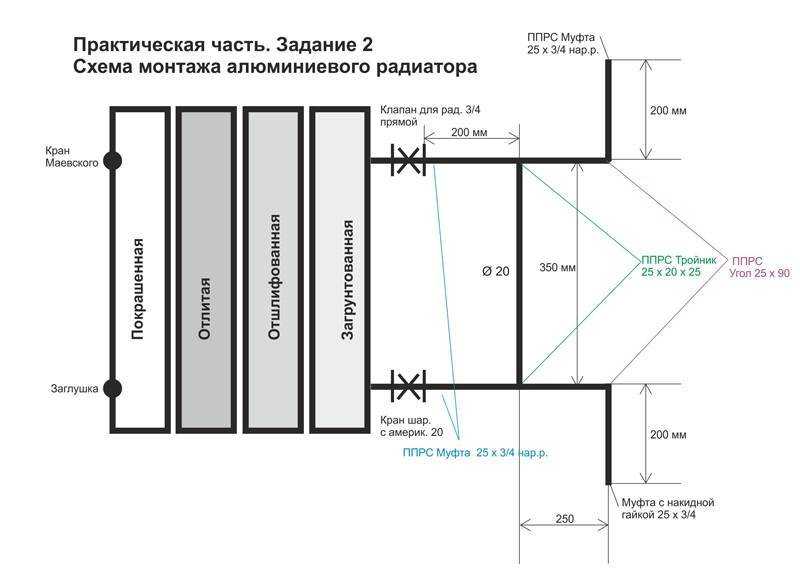

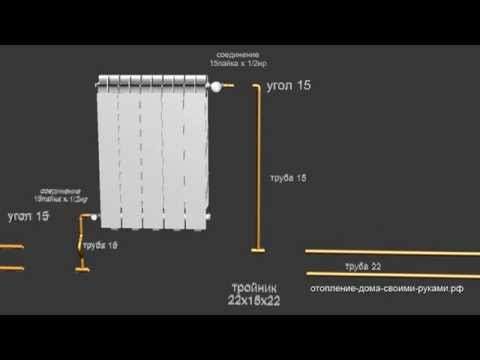

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации.
Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы.
Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок».
Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало.
Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический.
Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.
Выбор запорной арматуры для отопления
Шаровый кран марки vienna от фирмы ItapДля отопления лучше всего применять латунные шаровые краны разных диаметров.
На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении.
Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления.
Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.
Не стоит покупать дешевую запорную арматуру
(вентиля и краны).
Они могут быть изготовлены из материалов низкого качества и не прослужат долго.Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом.
Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными.
Советую запомнить несколько названий:
- Itap
- Caleffi
- Bonomi
- Bugatti
Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля.
Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.
Выбор циркуляционного насоса для отопления
Циркуляционный насос для отопленияЭтот пункт актуален если у вас система с принудительной циркуляцией теплоносителя.
По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться
Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров возможна только принудительная циркуляция!
Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции.
В её состав входит циркуляционный насос с напором 6 или 8 метров.
О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.
Источники бесперебойного питания для отопления
Блок-схема, описывающая работу источника.Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и система управления котла (если она энергозависимая) не прекратили работать.
Если у вас установлен настенный газовый котёл, то такой источник необходим.
Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт).
Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы.
Отдельная статья по теме источников бесперебойного питания представлена здесь.
Резюме
Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже.
Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба.
Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.
Как определить размеры водопроводных труб (PEX или медь)
Знание размеров водопроводных труб (PEX или медь) очень важно, если вы занимаетесь своими руками или только начинаете заниматься сантехникой. В этом сообщении в блоге будут описаны шаги для нашего предпочтительного метода с использованием Единого сантехнического кодекса 2018 года. Если вы делаете дополнение или начинаете с нуля, это руководство должно вам очень помочь. Итак, давайте углубимся.
Определение параметров счетчика воды
Наша главная задача — определить размеры нашего счетчика воды или убедиться, что наш существующий счетчик воды может быть расширен для любого проекта, над которым мы работаем.
Чтобы определить размер счетчика, нам потребуются четыре ключевых бита информации:
- Общее количество приборов
- Развернутая длина самого удаленного выхода
- Высота самого высокого крепления
- Давление воды
1. Подсчитайте общее количество светильников
Первое, что нам нужно сделать, это рассчитать общее количество светильников, которое, по сути, показывает, сколько воды потребляет наша система водоснабжения в доме. Каждому приспособлению присваивается значение из таблицы Единого сантехнического кодекса 2018 года в зависимости от того, сколько требований оно предъявляет к этой системе. (Следуйте таблице 610.3 ниже.)
При подсчете общего количества приборов сначала решите, являетесь ли вы столбцом «публичный» или «частный».
В нашем примере мы частный дом. Начиная с комбинации ванны, мы видим, что единиц водопроводной арматуры (WSFU) равно 4. Теперь давайте посмотрим на нашу кухонную раковину: «Кухня, домашняя с посудомоечной машиной или без нее» — это то, что нам нужно, что составляет 1,5 WSFU.
Имейте в виду, что в этой таблице также указан минимальный размер патрубка для приспособления — эти приспособления не могут поставляться с чем-то меньшим, чем то, что указано в этой колонке.
Продолжаем: туалет 1 WSFU, туалет 2,5. Комбинация ванны и душа равна 4. И поскольку наш пример наверху отражает пример внизу, мы можем просто продублировать числа для этого.
Сейчас? Складываем все: всего 16,5 шт. водопроводной арматуры.
2. Расчет длины в развернутом виде
Следующее, что нам нужно сделать, это вычислить длину в развернутом виде от самого дальнего выхода. Другими словами: прибор, который находится дальше всего от нашего измерителя. Мы делаем это, прослеживая вдоль осевых линий труб, пока не достигнем счетчика.
Это общее расстояние называется развернутой длиной.
Опять же, самая удаленная розетка означает прибор в доме, который находится дальше всего от счетчика. В нашем примере это будет душ наверху. Теперь просто вернитесь к метру, добавляя длину центральной линии по мере продвижения. Если вы следите за нашим видео, наше итоговое число составляет 115 футов.
3. Рассчитаем высоту самого высокого крепления
Теперь вычислим высоту самого высокого крепления. Вычислить это просто: нужно найти разницу между высотой счетчика и нашей самой высокой удаленной розеткой. В нашем примере самое высокое приспособление составляет 12 футов 9 дюймов.0045 выше метра.
Этот номер важен, потому что он влияет на давление воды в вашей системе.
4. Рассчитайте давление
Чтобы рассчитать давление в ваших водопроводах, вам понадобится высота самой высокой арматуры (которую мы вычислили на предыдущем шаге). Если ваше самое высокое приспособление выше вашего метра, то вы испытаете потерю давления.
Чтобы учесть это, вы можете ожидать потери 0,5 PSI на каждый фут подъема. В нашем примере мы умножаем 12 на 0,5, что дает падение давления в 6 фунтов на квадратный дюйм.
Однако, если ваше самое высокое приспособление на ниже вашего метра (т. е. у вас есть подвал), вы будете добавлять 0,5 PSI на каждый фут перепада высот.
Далее нам необходимо рассчитать статическое давление нашей системы в источнике питания. Если в течение дня наблюдаются колебания давления, следует использовать самое низкое измеренное давление. В нашем примере мы читаем 60 фунтов на квадратный дюйм. Чтобы получить реальное давление , нам нужно взять наши показания и вычесть высоту нашего самого высокого выпускного отверстия. Результат: 54 PSI. Это последняя переменная, которая нам нужна, чтобы начать вставлять ее в наши таблицы. (Следуйте таблице 610.4 ниже.)
Верхняя часть таблицы — максимально допустимая длина. Из шага 2 в нашем примере наша развернутая длина удаленной розетки составляет 115.
Это поставит нас на стол между 100 и 150, и вы всегда хотите округлить. Спустившись со столбца 150, ищем диапазон давления. Наш диапазон давления составляет 54 фунта на квадратный дюйм, поэтому мы будем работать со средней таблицей, помеченной «от 46 до 60 фунтов на квадратный дюйм». Следующее, что нам нужно, это общее количество единиц крепления. У нас 16,5. В таблице ниже вы увидите, что 16,5 находится между 14 и 28. Опять же, мы всегда округляем. Глядя на самые левые столбцы, мы найдем наш размер метража и размер строительного запаса: 3/4 дюйма и 1 дюйм соответственно.
Мы рекомендуем вам создать шпаргалку для соответствующих размеров труб, чтобы вам не пришлось искать их позже. Например, наша 1-дюймовая труба может иметь до 30 фиксаторов, 3/4-дюймовая — до 14, а 1/2-дюймовая — до 4.
Метод 75 %.
Теперь, когда мы проверили размер счетчика, нам нужно определить размер каждой ветви нашей системы. Мы собираемся использовать так называемый метод 75%. Метод 75% означает, что если есть горячая вода и холодной воды, подаваемой в прибор, мы берем эту общую единицу прибора и умножаем ее на 0,75.
Полученное число является размером каждой ветки.
Определение размеров линий горячей и холодной воды
Вместо того, чтобы записывать все это здесь, мы рекомендуем вам посмотреть видео выше, чтобы увидеть нашу демонстрацию расчета каждой ветви и сложения всех результатов. Тем не менее, вот несколько советов, о которых следует помнить:
- Работайте с горячими и холодными линиями по отдельности, прежде чем суммировать общую сумму на счетчике
- Начните с самой удаленной точки на каждом этаже, так как вы будете работать ниже по течению
- Если в вашем филиале есть как горячие, так и холодные линии, используйте метод 75% от общего количества единиц арматуры, чтобы получить размер филиала .
- См. Таблицу 610.4 в справочнике «Единые правила сантехники», чтобы рассчитать правильный размер трубы
- По мере того, как вы приближаетесь к измерителю, не забудьте включить все дополнительные ответвления вверх по течению от ответвления, которое вы сейчас рассчитываете (т. е., если ваше ответвление вниз по течению состоит из 3 единиц приборов, добавьте к нему общее количество единиц приспособлений от всего, что выше по течению)
е., если ваше ответвление вниз по течению состоит из 3 единиц приборов, добавьте к нему общее количество единиц приспособлений от всего, что выше по течению)Изменение размера для PEX-B
Поскольку описанные выше шаги предназначены для определения размера универсального водопровода, его можно использовать для PEX, меди, оцинковки — какой бы ни была ваша система. Тем не менее, мы получаем много вопросов о водопроводных линиях PEX-B со вставными фитингами: как учитывать размеры, если вставные фитинги вызывают ограничения потока?
Наш реальный ответ: нет хорошего способа объяснить это, но у нас есть несколько советов. Если ваш водопровод проходит через множество приспособлений с этим фитингом в виде вставки PEX-B, ошибитесь с размером трубы большего размера. Например, если вы находитесь на границе между размером трубы 1/2″ и 3/4″, выберите больший. Там нет точной науки. Но если вы находитесь на этих границах между размерами труб, стоит увеличить размер трубы до следующего размера, чтобы быть в безопасности.
Сводка
Мы надеемся, что это помогло. Если вам нужна дополнительная помощь с сантехникой, не стесняйтесь звонить нам. И не забудьте подписаться на наш канал YouTube, чтобы не пропустить еще больше полезных видео!
Стоит ли использовать геотермальное отопление для дома? Что идет не так?
Экодом Обновлено: 28 июля 2021 г.
Майк Рейнольдс
Геотермальные системы отопления для домов
Домашние системы Геотермальные системы отопления могут быть отличным способом обогреть дом , заменить печь и отмечены как средства для экономии денег. Вопрос в том, стоят ли они такой шумихи? Вот краткий обзор того, как они работают.
Начиная с глубины от 6 до 10 метров, температура земли больше не зависит от колебаний температуры поверхности и остается относительно постоянной на уровне от 8 до 10 C. Таким образом, основной принцип геотермального нагрева и охлаждения заключается в использовании эта постоянная внутренняя температура земли уравновешивает сильно различающиеся температуры поверхности Северной Америки и Канады.
С помощью тепловых насосов геотермальные системы отопления и охлаждения извлекают тепловую энергию и передают ее в здания, экономя приблизительно от 50 до 60% затрат на отопление и охлаждение, в зависимости от сравниваемого топлива.
В летние месяцы геотермальное охлаждение работает аналогично обычному кондиционированию воздуха, только тепло не просто выбрасывается наружу, а накапливается глубоко в земле для будущего использования. Результатом является кондиционирование воздуха без вины, потому что тепло, извлекаемое в летние месяцы, фактически используется для обогрева земли глубоко под землей, тепло, которое повысит эффективность теплового насоса, использующего грунт, в зимние месяцы.
Геотермальные системы отопления домов:
Вертикальные геотермальные системы замкнутого цикла имеют герметичную U-образную трубу из полиэтилена высокой плотности, которая переносит теплоноситель (обычно смесь воды и метанола) в постоянно циркулирующем контуре, обеспечивающем теплообмен за счет теплопроводности.
Когда жидкость возвращается на поверхность, нагреваясь или охлаждаясь в зависимости от сезона, дополнительное или уменьшенное количество тепла в воде используется для кондиционирования дома. Требуемая глубина для этой системы обычно составляет 300 футов и более, а стоимость рассчитывается по футам. Через нос, но ногой.
Горизонтальные замкнутые геотермальные системы функционируют так же, как и вертикальные системы, за исключением того, что трубы проходят взад и вперед на глубине от 6 до 10 футов под землей. Установка включает в себя рытье траншей (не менее 300 футов), а не рытье колодца.
Горизонтальные системы тепловых насосов с использованием грунта могут быть дешевле в установке, но требуют значительного пространства и наносят довольно сильный ущерб любым экосистемам, которые лежат на предполагаемом пути. Для заданной длины трубы системы с горизонтальным контуром немного менее эффективны, чем системы с вертикальным контуром, поскольку на них легче влияет температура поверхности.
Другим недостатком является то, что если или когда в контуре есть утечка, с горизонтальной системой матового или решетчатого типа, весь сад должен быть снова выкопан в поисках крошечной утечки, которая теряет давление в системе.
Геотермальные системы с открытым контуром используют подземные воды, откачиваемые непосредственно из питающей скважины (глубиной от 75 до 100 футов) для отвода и нагнетания тепла. Вода откачивается из первой скважины и после проведения теплообмена закачивается во вторую скважину.
Геотермальная система с открытым контуром © Alexandre Gilbert Системы с открытым контуром имеют очень высокий тепловой КПД, а их установка может быть на 50% дешевле, чем вертикальные системы с замкнутым контуром. Однако условия, необходимые для надлежащего функционирования этих систем, редко встречаются в городских районах, поскольку они требуют обильного источника грунтовых вод и высокого уровня грунтовых вод.
Сэкономит ли мне деньги геотермальное отопление?
Это действительно зависит от размера объекта отопления. Ни одна геотермальная система не обходится дешево в установке , и, поскольку она предлагает только снижение потребления, окупаемость инвестиций действительно возможна только для больших зданий. По этой причине геотермальная энергия больше подходит для коммерческих или многоквартирных жилых проектов значительных размеров.
Дом должен быть довольно большим и несколько плохо изолированным, чтобы окупить себя в разумные сроки. Во многих случаях, особенно при строительстве новых домов среднего размера, такие крупные финансовые вложения в энергоэффективность могут принести гораздо большую отдачу, если вместо этого они будут направлены на удержание тепла — лучшие окна, дополнительная теплоизоляция дома в новостройках, изоляция существующих стен от снаружи во время ремонта дома, или лучше ленты и мембраны для герметизации воздуха и т. д.
Ориентировочные цены на геотермальную систему : Для дома среднего размера (2000 кв.
Футов) установка GSHP легко обойдется в 30 000 долларов США, и это в обмен на ежемесячную экономию около 50% на отоплении. законопроект. Таким образом, окупаемость среднего дома на одну семью просто слишком далека, чтобы сделать этот вариант финансово конкурентоспособным со всеми домами, кроме домов с самым высоким потреблением, и даже в этом случае только тогда, когда котел или печь вышли из строя и нуждаются в замене.
Те же самые инвестиции в размере 25 000 долларов США (или меньше) в лучшую тепловую оболочку, вероятно, легко сократят счета за отопление на 70 или 80%, а возможно, и больше. Геотермальная энергия – отличная глобальная технология, но дома на одну семью с плохой теплоизоляцией получат гораздо большую отдачу, если вместо этого вложить деньги в изоляцию или найти баланс между энергосберегающим ремонтом и высокоэффективными тепловыми насосами особенно при выборе из лучшие тепловые насосы в нашем сравнительном справочнике .
