Какой кабель выбрать для проводки в деревянном доме: Как выбрать кабель для электропроводки в деревянном доме
Открытая проводки в деревянном доме в кабель каналах
Наша компания монтирует проводку в кабельных каналах. Такая проводка удобно прокладывается после строительства дома и завершения работ по отделке. Кабельный канал бывает разных цветов. Сейчас на рынке достаточно много производителей качественного кабель-канала, и не трудно выбрать в соотношении цена и качество.
Обратившись в нашу компанию, вы получите консультацию по производителям и эксплуатационным особенностям продукции. После выезда замерщика, вы получите бесплатный расчет по работам и материалам.
Мы работаем по городам: Серпухов, Чехов, Подольск, Пущино и ближайшим районам.
Виды кабель каналов
Кабель каналы бывают трех цветов:
- Белый
- Цвет сосна
- Цвет дуб
Производители кабель-каналов:
- Элекор
- Т-Пласт
- ТДМ и др..
Ходовые размеры:
- 16*16
- 25*16
- 40*16
Розетки и выключатели для кабельных каналов можно найти вышеперечисленных цветов.
Производителя написаны по убывающему рейтингу. Лучшим среди доступных кабель каналов бытового назначения является Элекор. Есть более дорогие , например Legrand и DKS, но цена заметно выше. Если говорить по бюджетный вариант, то можно обратить внимание на Промрукав и ТДМ. Но качество последних на любителя, а сделать красивый монтаж из таких материалов предельно сложно.
При монтаже используют размеры 16*16 для подвода к розеткам и выключателям, 40*16 и 40*25 для монтажа кабельных линий по периметру помещения, а 60*40 и 80*60 для укладки проводов возле вводного распределительного устройства.
Цены на монтаж проводки в частном доме
| Монтаж розеток цена за точку: | |||
| 1 | Проводка кабель-канал в деревянном доме | шт | от 700 р |

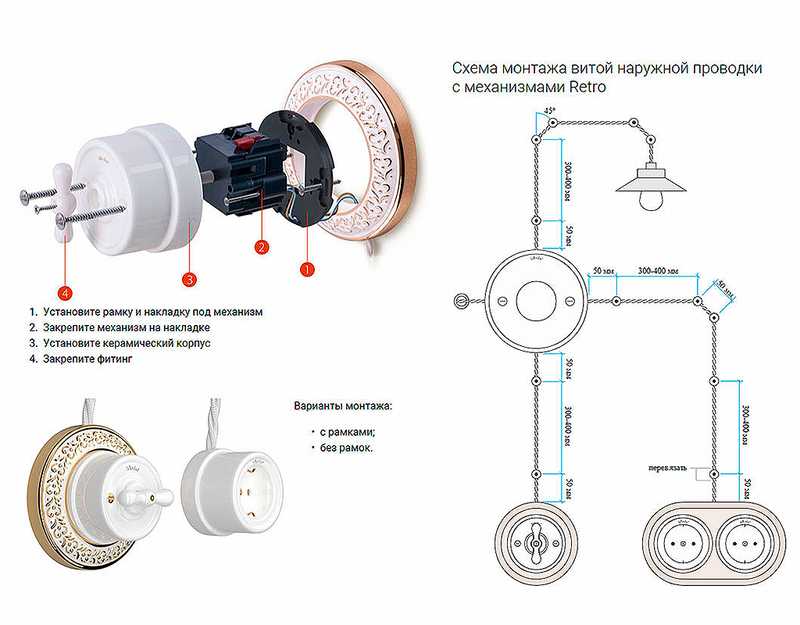

| 2 | Ретро проводка в деревянном доме | шт | от 900 р |
| 3 | Скрытая проводка в деревянном доме | шт | от 1000 р |
| 4 | Скрытая проводка в каркасном доме | шт | от 800 р |
| 5 | Скрытая проводка в доме из пеноблока | шт | от 800р |
| 6 | Ретро проводка в кирпичном доме( Монтаж по кирпичу) | шт | от 1100 р |
Фото работ:
Какой кабель выбрать для проводки в доме
Для того, чтоб сделать качественную проводку в доме необходимо приделить большое внимание вопросу выбора кабеля.
Ведь замена кабеля — это самое сложное в ремонте электропроводки. Всегда с легкостью можно заменить вышедший из строя выключатель, автомат, розетку, а вот перегоревший кабель с такой легкостью заменить не удастся, конечно если проводка не открытая. Поэтому к выбору кабеля для проводки нужно подходить очень ответственно, если хотите, чтоб проводка прослужила многие годы. В этой статье мы попытаемся объяснить простыми словами, без углубления во всякие цифры, коды, и маркировки какой кабель выбрать для проводки в доме.
Производитель
Первое на что необходимо обращать внимание — это производитель. Не нужно брать кабель сомнительного производства, даже если он дешевле, ведь проверить заявленные технические характеристики кабеля простому покупателю сложновато. Продавец должен предоставить по просьбе покупателя сертификат соответствия. В нашем магазине Вы сможете купить только качественные, сертифицированные кабеля, а наши консультанты всегда смогут подсказать какой кабель выбрать для проводки в доме, достаточно всего лишь написать в форму обратной связи, либо заказать обратный звонок.
Медь или алюминий
Алюминиевый провод дешевле медного, но на этом его преимущества перед медью заканчиваются. Алюминий быстрее окисляется, имеет меньшую проводимость, не такой прочный, как медь, и быстро ломается. Вообще если говорить о том, какой кабель выбрать для проводки в доме, то тут ответ только один — медный, не стоит экономить на проводах, если делаете ремонт у себя дома.
Однопроволочная жила или многопроволочная
Для стационарной домашней проводки вполне подходит кабель с однопроволочными жилами. Кабель с многопроволочной жилой больше подходит для подключения различных электроприборов, так, как этот кабель по своим свойствам допускает многократные изгибы.
Количество жил в кабеле
Если речь идет об однофазной домашней проводке, то тут все просто — трехжильный кабель (фаза, ноль, заземление). Конечно же, если заземление в доме отсутствует, и нет возможности его провести, то применяется двухжильный кабель, так, как третья жила просто не используется, но все же, по возможности лучше провести заземление или установить УЗО (устройство защитного отключения), не стоит экономить на безопасности.
Какое сечение проводов выбрать
Как правило, для подключения розеток в доме или квартире используют провод сечением 2,5 мм.кв. Если нужно подключить электроплиту или другие мощные приборы, то лучше подвести к ним питание кабелем сечением 4 мм.кв., или даже 6 мм.кв. Для ламп и других осветительных приборов вполне достаточно сечения 1,5 мм.кв. Провод сечением меньше 1,5 мм.кв. запрещено использовать для монтажа стационарной проводки действующими нормами.
Плоский или круглый
В зависимости от того где, и каким способом нужно прокладывать кабель, и нужно принимать решение о том какой кабель выбрать для проводки в доме. Плоский провод отлично подходит для прокладки по стенам. Круглый провод хорошо подходит для прокладки в гофротрубе, или при проходке через стены.
Марка кабеля
Исходя из всего сказанного выше остается совсем небольшой выбор кабеля для проводки в доме, так что запутаться сложно. Из тех кабелей, что производят у нас, самый подходящий для монтажа стационарной проводки кабель ВВГ.
Этот кабель выпускается как плоской, так и круглой формы. Если кабель плоский, то к буквенному обозначению добавляется буква П, например: ВВГ-П, если буквы П в обозначении нет, значит кабель круглой формы — ВВГ.
Если спереди буквенного обозначения стоит буква А, например АВВГ, то такой кабель с алюминиевыми жилами, хотя как уже говорилось выше применять для домашней проводки алюминиевый провод не рекомендуется.
Для прокладки одиночных кабельных линий разрешается использовать кабель ВВГ, а для прокладки кабелей в пучках используется ВВГнг, буквы «нг» означают, что кабель не поддерживает горения.
Купить кабель ВВГ различных марок можно в нашем магазине на этой странице.
В этой статье мы попытались простыми словами объяснить какой кабель выбрать для проводки в доме, и если у Вас еще остались какие-то вопросы, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.
На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
Который продается в наших интернет-магазинах:
1) Для физических лиц – это https://cable-ok.
com.ua/kabel-vvg-p-ng-3kh35-gal-kat/
2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3
Ответьте на 5 вопросов, чтобы помочь выбрать правильный электрический провод
Выбор провода является важнейшей частью конструкции электрического узла, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания узла. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложным и пугающим.
Чтобы уточнить, я определяю «провод» как один гибкий проводник электричества, окруженный изоляцией. Обычно проводник выполнен из меди; однако он может варьироваться в зависимости от приложения. Говоря об этом, прежде чем вы начнете что-либо проектировать, вам необходимо полностью понять, как будет использоваться электрическая сборка. Какова будет его работа и в какой среде он будет работать?
После того, как вы определили его конечное назначение, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.
1. Какой размер провода мне нужен?
Есть два аспекта вопроса о размере проволоки: толщина (калибр) и длина. Чтобы определить, какой калибр провода вам нужен, рассмотрите пропускную способность и величину тока, который должен проводить провод (измеряется в силе тока или амперах). Калибр провода напрямую связан с тем, сколько ампер вам нужно через него пропустить.
Расстояние, которое вам нужно пройти по проводу, также может повлиять на сечение провода, которое вам нужно.
Поскольку проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления/нагрева. Вы можете противодействовать падению напряжения, увеличив сечение провода, что, следовательно, увеличит мощность тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути.
2. Насколько гибким должен быть провод?
Различные типы проволоки обеспечивают разный уровень гибкости:
- Сплошной сердечник – почти нет гибкости для проволоки меньшего сечения; становится более гибким в более высоких калибрах
- Проволока грубопроволочная – умеренно гибкая; он сохранит форму, которую вы ему придали
- Провод тонкопроволочный – очень гибкий; не будет держать форму
3. Какая изоляция проводов лучше?
Рабочая среда сборки определяет тип изоляции, которая требуется вашим проводам.
- Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
- Соображения по охране окружающей среды – воздействие солнца и УФ-излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
- Нормативные требования – UL, SA, SAE, CE и т. д.
- Стойкость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
- Покрытие — некоторые покрытия облегчают печать на проволоке или проталкивание/вытягивание ее через кабелепровод
4. Имеет ли значение цвет провода?
Использование разноцветных проводов в вашем электрическом узле может помочь вам, конечному пользователю и любому, кому в будущем потребуется обслуживать узел, понять назначение каждого провода. Многие компании используют стандартные цвета проводов для обозначения горячих, заземляющих и нейтральных проводов; некоторые даже будут кодировать цветом различные цепи в электрической сборке.
5. Должен ли я использовать медный или алюминиевый провод?
Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических применений на большие расстояния можно использовать алюминиевый провод. Это приемлемый проводник, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.
Упрощение процесса выбора проводов
Разнообразные спецификации, которые каждая отрасль имеет для используемых проводов, создают потребность во всех доступных типах проводов. Но каждая из этих отраслей обычно придерживается нескольких типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора провода.
Например, в автомобильной промышленности в основном используется провод GXL, который хорошо подходит для рабочих условий, обычно встречающихся внутри автомобиля (температура, истирание, масло и т.
д.). С другой стороны, MTW (провод станка) обычно используется в электрических шкафах управления, потому что он рассчитан на более высокое напряжение, а изоляция подходит для рабочей среды.
Если вы находитесь в процессе выбора проводов для своей электрической сборки, вам, вероятно, придется выбрать еще несколько компонентов. Воспользуйтесь нашими Контрольный список проектирования жгутов проводов , чтобы убедиться, что вы отметили все поля. Нажмите кнопку ниже, чтобы получить копию сегодня.
Как выполнить черновую электропроводку
Резюме
«Черновая» электропроводка означает, что все электрические кабели протянуты через стойки в стене, а коробки для выключателей света, розеток и розеток установлены. размещен. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.
Содержание
- Планирование электромонтажных работ
- Шаг 1. Отметьте расположение коробок
- Шаг 2. Крепление коробок к каркасу
- Шаг 3. Время просверлить несколько отверстий Кабель между коробками
- Шаг 5. Прикрепите кабель скобами к стойкам
- Шаг 6. Проложите кабель к коробке выключателя
- Шаг 7. Сгруппируйте кабели в каждой коробке
Вы делаете пристройку к дому ? Как насчет отделки подвала или строительства отдельной студии, гаража или сарая? Во всех этих случаях вам нужно будет подключить новую конструкцию к электричеству. Знаете ли вы, что можно сэкономить деньги, выполняя большую часть электропроводки самостоятельно?
«Черновая» проводка означает, что все электрические кабели протянуты через стойки в стене и установлены коробки для выключателей света, розеток и розеток. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.
Разумным первым шагом является набросок электропроводки на бумаге перед началом работы. Подумайте о своих потребностях в электричестве, когда будете это делать. Например, сколько потолочных лайтбоксов вам нужно? Где будут располагаться выключатели света? Сколько электрических розеток вам нужно и где вы хотите их расположить?
Оцените существующую проводку
Если вы дополняете существующую проводку, важно проверить пропускную способность исходной цепи и линии, чтобы не перегружаться. Например, цепи с меньшей силой тока, обслуживаемые автоматическим выключателем на 15 ампер, могут не выдерживать дополнительной нагрузки дополнительных розеток или осветительных приборов. При возникновении вопросов проконсультируйтесь с квалифицированным электриком.
Проверьте строительные нормы и правила
При прокладке новой проводки необходимо соблюдать местные и национальные строительные и электрические нормы и правила. Вы должны быть знакомы с их основами, прежде чем начать. Коды охватывают многие важные аспекты вашей установки, включая, помимо прочего, калибр проводки, размер коробок для розеток и сведения о том, как провода прокладываются и монтируются в ваших стенах. Обязательно проконсультируйтесь с квалифицированным электриком, чтобы убедиться, что вы знаете требования, применимые к вашей конкретной работе.
Получите необходимые инструменты и материалы
Для работы вам потребуются правильные инструменты и материалы. Вот контрольный список необходимых инструментов:
- Дрель — Лучше всего подойдет беспроводная электрическая дрель. Если вы работаете в ограниченном пространстве или сверлите прочную старую древесину, вы можете взять напрокат сверхмощную угловую дрель в местном магазине проката инструментов.
- Лопаточное сверло 3/4 дюйма — этим сверлом вы будете делать отверстия в шпильках для прохождения проводов.
- Молоток — Подойдет обычный молоток.
- Инструмент для зачистки проводов повышенной прочности — Кабель Romex имеет прочное внешнее покрытие. Сверхмощные стрипперы значительно облегчат обнажение оголенного провода.
- Рулетка — Семь раз отмерь, один раз отрежь!
В зависимости от вашей работы вам потребуются некоторые или все эти материалы:
- Электрический кабель — Гибкий неметаллический кабель, обычно называемый Romex, является нормой для бытовой электропроводки. Вы можете приобрести этот кабель в различных размерах. Убедитесь, что при консультации с электриком вы узнали, какой калибр необходим для вашей работы.
- Розетки и распределительные коробки — Если вы бродили по проходу с электричеством в местном магазине товаров для дома, вы можете предположить, что все эти синие пластиковые коробки в основном одинаковы. Но розетки и распределительные коробки рассчитаны на их использование и мощность. Убедитесь, что вы выбрали правильные коробки для ваших нужд.
- Выключатели и розетки — В зависимости от вашей установки код может потребовать использования розеток GFCI или AFCI. Ваш электрик сообщит вам, поэтому обязательно купите правильный тип. В зависимости от того, сколько переключателей используется для управления осветительными приборами, вам понадобятся 2- или 3-позиционные выключатели.
Теперь, когда вы набросали свои планы, проконсультировались со специалистом и приобрели инструменты и материалы, пришло время предпринять следующие шаги и приступить к черновой работе.
Шаг 1. Отметьте расположение ящиков Вы установите ящики на шпильки стены. Если необходимо отодвинуть коробку немного дальше от дверного проема или окна, к стойке можно прибить брусок 2х4. Отметьте шпильку, где будет располагаться центр коробки. По соглашению выключатели должны быть на высоте 48 дюймов над полом, а розетки — на высоте 12 дюймов. Сделайте отметку на шпильке относительно того, какой тип коробки находится в этом месте.
Отцентрируйте каждую коробку на сделанной отметке и прибейте ее к стойке. Важно, чтобы коробки выступали перед стойкой, чтобы передний край коробки был на одном уровне с настенным покрытием, которое вы будете использовать. В большинстве случаев это гипсокартон толщиной 1/2 дюйма. Поэтому при правильной установке коробка будет выступать на 1/2 дюйма из шпильки. Если вы используете другое настенное покрытие, измерьте и отрегулируйте его соответствующим образом.
Совет Pro
Большинство коробок имеют линию или направляющую, отмеченную сбоку для использования со стандартным гипсокартоном толщиной 1/2 дюйма. Это предотвратит дополнительные измерения и поможет правильно выровнять коробку.
Время просверлить несколько отверстий Здесь окупятся ваши вложения в лопаточное сверло 3/4”. Начните сверлить отверстия вдоль пути вашей проводки, примерно на 8 дюймов выше уровня розеток. Убедитесь, что отверстия находятся как минимум на 1-¼ дюйма позади передней части шпильки. Если они расположены ближе, установите перед отверстием металлическую гвоздевую пластину для защиты кабеля.
Наконечник Pro
Чтобы отверстия располагались на одной линии друг с другом, отметьте шпильки карандашом или мелом, прежде чем начать сверление. Кабель легче пропустить через прямую линию отверстий.
Теперь вы проложите кабель между блоками. Выпрямите 10-12 футов кабеля из кабельного рулона. Начиная с отверстий для шпилек рядом с одной коробкой, протяните конец кабеля через отверстия в шпильках, пока не дойдете до места расположения следующей коробки. Обрежьте примерно 8 дюймов внешней оболочки кабеля, чтобы обнажить проводку, но не удаляйте изоляцию на внутренних проводах. Вставьте кабель в коробку, пока около 1/4 дюйма оболочки кабеля не окажется в коробке. Повторите этот процесс на другом конце, на первом поле.
Наконечник Pro
Оставьте немного провисания в кабельной трассе между коробками на тот случай, если кабель необходимо немного сместить для размещения труб или воздуховодов. Если сомневаетесь, оставьте немного лишнего провода. Легче обрезать немного лишнего провода, чем делать совершенно новый отрезок, если у вас не получится.
Кабели, которые следуют за стойками к вашим коробкам, должны быть прикреплены скобами к стойкам с помощью кабельных скоб. Поместите кабельные скобы достаточно далеко от коробок, чтобы кабель немного провисал.
Наконечник Pro
Убедитесь, что кабель ровно прилегает к шпильке, когда закрепляете его. Если кабель находится под прямым углом к шпильке, он может быть защемлен и поврежден кабельной скобой.
После того, как вы выполнили все кабельные соединения между коробками, проложите последний кабель к коробке выключателя. В кабельной коробке оставьте около 4 футов дополнительного кабеля, чтобы у вашего электрика было достаточно дополнительного кабеля для работы при подключении цепи к выключателю.
Наконечник Pro
Избегайте длинных пролетов неподдерживаемой проводки. Если вы не можете провести кабель через стойки, прикрепите кабель к стойкам с помощью кабельных скоб через равные промежутки времени.
После того, как вы проложите все кабели в каждую коробку, сгруппируйте вместе все провода одного цвета. Свяжите их вместе лентой или стяжкой и отметьте, для чего предназначена схема. Это облегчит подключение выключателей и розеток.
Ваш черновой монтаж завершен Черновой монтаж электропроводки в вашем новом пристройке или здании — это работа, которая вполне по силам опытному мастеру.
