Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаются кабелями, проводами подключаеется либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

Так было до 2017 года, пока не вышел знаменитый приказ Министерства энергетики №968, после правила изменились.

ОБЯЗАТЕЛЬНО ЧИТАЙТЕ НАШУ НОВУЮ СТАТЬЮ — «Можно ли сейчас использовать Алюминиевые провода и кабели в элекропроводке квартир»



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

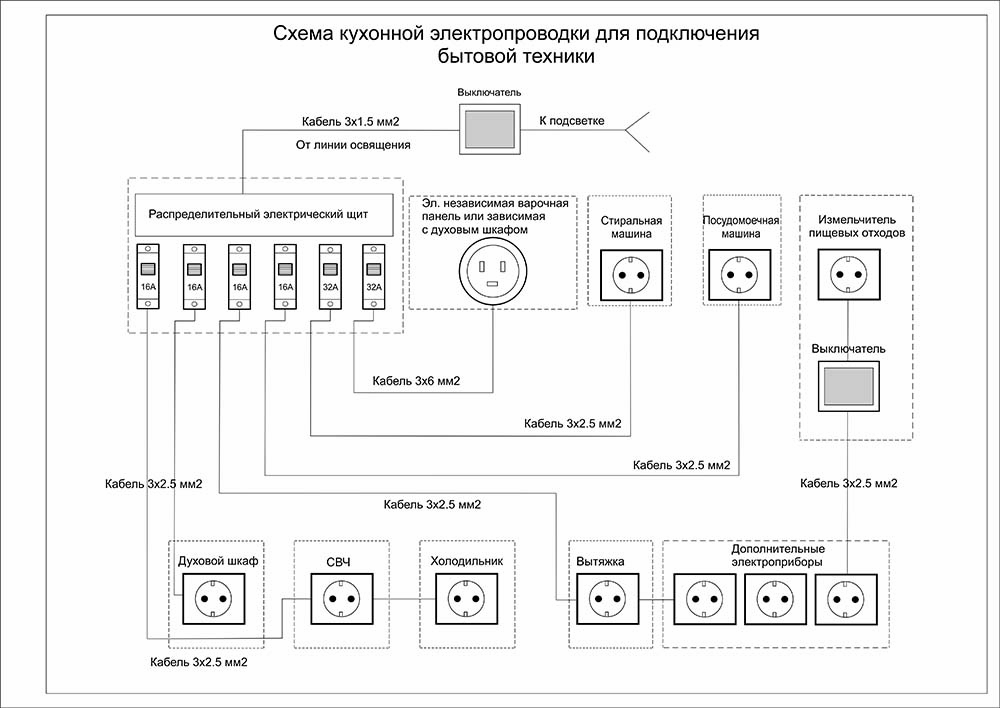

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм. кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Содержание

• Требования к установке основных элементов электрической сети дома
  • Ввод электроэнергии в частный дом
  • Установка распределительного щита
  • Выбор способа монтажа проводки
• Наружная проводка
• Вывод

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению.

Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

• Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
• Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм
  2.

Провод СИП для однофазной сети

• Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
• Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

• Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
• Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

• Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный Вводной автомат трехфазный	В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.
Однофазный счетчик Трехфазный счетчик	Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.
Шины для распределительного щита	От счетчика провода питания обычно подключаются к шинам.
Однополюсный групповой автомат	От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.
Автомат УЗО	Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный	Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.
Прибор контроля качества электроэнергии трехфазный	Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В	Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

• Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
• Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
• Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

• Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
• Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
• Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см.  Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

• Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
• А вот чтоб выполнить скрытую проводку
  в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

• Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
• Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
• Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

• Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

• Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
• А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

• При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
• Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

Лучший тип провода для электропроводки дома

Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще прокладывать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

Неметаллический провод Romex

Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

Подземный питающий кабель UF

В то время как провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический кабель для наружного применения, устойчивый к воде, погодным условиям, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

Кабели в металлической оболочке/провода THHN/THWN

Каждый домовладелец знает, что незавершенные помещения, такие как чердак, подвал или гараж, могут быть проблематичными при прокладке проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более широкий перечень применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

Кабели низкого напряжения

В то время как типичная электрическая сеть в доме составляет 110-120 вольт, существуют также 50-вольтовые цепи, которые требуют специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

Другие типы проводов, используемых в частных домах

Несмотря на то, что упомянутые выше провода составляют большую часть проводки, используемой в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным. К счастью, все необходимое можно найти в одном месте. В Nassau National Cable мы продаем все типы проводов, популярных в частных домах. Вы можете выбрать варианты от разных производителей на нашем сайте по одним из лучших цен на рынке.

Назад к блогу

Последние публикации

• RG316 и RG174: все о микрокоаксиальных кабелях
• FPLP или FPLR: какой кабель пожарной сигнализации выбрать?
• Полное руководство по термоусадочным трубкам для проводов и кабелей
• CL2, CL3, VW-1: подробный анализ рейтингов UL для кабелей
• Руководство по заделке кабеля ЧРП

Категории

• Кабель аэропорта
• Кабель MC с алюминиевой жилой
• Алюминиевый электрический кабель
• кабельные барабаны
• Медная строительная проволока
• Криптовалюта
• кабели центра обработки данных
• ДЛО
• Волоконно-оптический кабель
• Сетевые кабели и кабели для центров обработки данных
• Новости
• Портативный кабель питания
• Информация о продукте
• Безопасность
• Солнечная энергия
• СОУ
• THHN
• XHHW

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Какие кабели мне следует установить в моем новом доме?



Если вы переезжаете и хотите знать, какие кабели проложить на новом месте, чтобы все было в порядке, или если вы планируете заменить проводку в существующем доме. Возможно, вы захотите подумать о том, какие кабели AV/Data/TV установить, чтобы быть максимально защищенными в будущем с наилучшей связью. Конечно, все больше и больше вещей переходят на беспроводную связь, но вы не можете победить кабель! В любом случае, если у вас есть строительные работы или проводка, имеет смысл подключить все остальные кабели, которые могут вам понадобиться. На мой взгляд, нет ничего хуже необходимости сверлить отверстия в стенах, прокладывать кабели в только что завершенном проекте строительства/отделки. Прочтите эту статью, чтобы узнать все, что вам нужно знать, в ней мы обсуждаем, какие кабели прокладывать для различных служб, а также даем советы о том, какие типы лучше, без лишних слов, давайте начнем!



Типы кабелей, которые следует рассмотреть для установки дома

Существует так много различных типов кабелей для домашних развлечений и связи, что я не могу перечислить их все. В этом блоге я обсуждаю наиболее распространенные типы. Чтобы обобщить упомянутые кабели и службы, для которых они могут использоваться, см. ниже.



Витая пара кабелей передачи данных (Cat5/6/7) – Ethernet/Интернет/связь – Телефон/голос – Системы распределения видео/HDMI – CCTV

Коаксиальный кабель – ТВ-антенна/спутник – Домашнее аудио/видео – Видеонаблюдение – Распределение видео

Кабели динамиков – Домашнее аудио – Объемный звук – Мультирум аудио

‍

Зона распределения кабелей кабели обратно в одно место для простоты обслуживания, доступности и т. д. Это может быть шкаф на чердаке или под лестницей или что-то подобное. Несмотря на то, что телевизионные антенные/спутниковые кабели обычно собирают на чердаках, это не всегда идеальное место, поскольку чердак не всегда является самым удобным местом для доступа. У меня есть непосредственный опыт лазания через пауков/осиные гнезда/шершней в темноте и с полным ртом пыли, поэтому, если вы можете перенести все кабели в более доступное место, это может быть хорошей идеей. Особенно, если вы собираетесь устанавливать здесь домашнее развлекательное оборудование, к которому может потребоваться регулярный доступ.

Всякий раз, когда я говорю о центральном местоположении в этой статье, я имею в виду вашу зону распределения кабеля.



Сетевые кабели/кабели для передачи данных

Я думаю, что прокладка сетевых кабелей в домах может быть очень полезной. Это становится все более распространенным и выгодным. Я уже написал отдельный блог о том, стоит ли вам устанавливать сетевой кабель в вашем доме, поэтому я не буду здесь углубляться во все причины, я рекомендую вам прочитать его, когда вы закончите здесь. Вкратце, сетевые кабели могут:

Обеспечить быстрое и надежное Ethernet-соединение в вашем доме.

Может использоваться для расширения домашнего WIFI-соединения в больших домах.

Может использоваться для других целей, таких как прокладка телефонных и голосовых кабелей, USB, домашних распределительных систем AV/HDMI и видеонаблюдения.

‍

Рекомендации по сетевым кабелям

Когда дело доходит до выбора кабеля для передачи данных, Cat5e обычно более чем подходит для большинства домашних сетей и может поддерживать гигабитные передачи на короткие расстояния, но за небольшую дополнительную плату вы можете просто вместо этого установите Cat6, который может поддерживать более быстрое соединение. Если у вас очень большая территория с очень длинными кабелями, вы можете установить Cat6a, который может обслуживать большие расстояния. Все еще существуют улучшения, такие как Cat7 и Cat8 или даже оптоволоконные кабели, на мой взгляд, это излишество, не обязательно улучшит скорость вашего соединения и будет стоить больше денег, они действительно для очень больших сетей.



Решение, которое вы, возможно, захотите решить, заключается в том, следует ли устанавливать кабели с неэкранированной витой парой (UTP) или фольгированной витой парой (FTP) (на самом деле существуют и другие типы, о которых я расскажу в отдельном посте). Скручивание пар внутри кабеля Cat5/6 помогает свести к минимуму помехи. В кабеле UTP это все, но кабель FTP также включает металлический экран, окружающий четыре пары, который помогает защитить его дополнительно. FTP — лучший выбор, но он стоит дороже, и все остальное должно быть проверено, например, модули RJ45 и ваша коммутационная панель. Независимо от того, какой кабель вы выберете, рекомендуется не прокладывать кабели непосредственно рядом или параллельно с сетевыми электрическими кабелями, так как это может ухудшить характеристики кабеля.

‍

Рекомендации по протягиванию кабелей

Когда дело доходит до того, сколько кабелей вы должны протянуть, вам решать, как далеко вы хотите их протянуть. Я бы посоветовал тянуть по крайней мере пару к каждому стационарному компьютеру или местам, где вы, вероятно, будете использовать ноутбук для проводного подключения к Интернету. Если у вас есть домашний офис, потяните туда несколько, чтобы вы могли подключить принтеры, телефоны VOIP. Я бы также подключил пару к каждому телевизору, так как это используется для проводного соединения Ethernet, что является лучшим способом подключения Smart TV или для систем распределения HDMI. Если вы собираетесь установить потолочные точки доступа, домашние камеры видеонаблюдения/домофоны, вам также потребуется протянуть кабели к этим местам. Я расскажу о кабелях видеонаблюдения и т. д. позже. В идеальном мире все кабели должны быть возвращены на коммутационную панель, что позволит вам легко маркировать и подключать/отсоединять каждый кабель по желанию. Если вы установите его внутри шкафа данных, вы также можете установить в этом месте сетевой коммутатор, монтируемый в стойку, и домашний аудио-видео.



Телевизионные/спутниковые кабели

Кабель, используемый для подключения телевизионных/радиоантенн и спутниковых антенн к телевизорам и STB/PVR, называется коаксиальным кабелем. Существует множество типов коаксиальных кабелей, включая коаксиальный кабель 50 Ом, используемый в некоторых сетевых приложениях, и коаксиальный кабель 75 Ом, наиболее часто используемый для телевизионных систем. Вам нужен коаксиальный кабель на 75 Ом, часто называемый RG-6. Обратите внимание, что в Великобритании есть дешевый кабель, продаваемый как «RG6», который вам не обязательно устанавливать. Когда дело доходит до выбора хорошего коаксиального кабеля, вам понадобится кабель со всеми медными проводниками, включая сплошной медный центральный проводник, медный экран и медную оплетку. Это стоит немного больше, чем другие типы коаксиальных кабелей, которые не имеют всех медных проводников, но это стоит дополнительных затрат. Если в вашем доме много внутренних кабелей, вам следует установить кабели с низким содержанием дыма и без галогенов (LSZH).



Рекомендации по прокладке коаксиальных кабелей

Я рекомендую протянуть пару коаксиальных кабелей между местом раздачи кабеля и каждой возможной точкой размещения телевизора в вашем доме. Даже если вы не на 100% уверены, что в этом месте будет установлен телевизор, его можно аккуратно подключить к настенной коаксиальной панели. Установка двух кабелей на каждую телевизионную позицию позволяет установить спутниковое соединение с двойным каналом, которое может быть широкополосным соединением для приставки Sky Q или новой широкополосной системы Freesat, или их можно использовать для стандартного спутникового ресивера с двойным каналом, такого как Sky Box или ящик Freesat+. Хотя это невозможно с широкополосными соединениями (но возможно с dSCR), одни и те же спутниковые кабели могут быть объединены с телевизионной антенной, соединениями FM и DAB, поэтому все эти услуги могут быть предоставлены с помощью двух коаксиальных кабелей, разделенных настенной панелью Quadplexed.



Вы также должны протянуть по крайней мере один кабель к вашей антенне. Если вы собираетесь подключить радиоантенны, вы также можете протянуть дополнительные кабели или их можно объединить вместе, поскольку ТВ/FM/DAB используют разные частоты. Вы должны протянуть по крайней мере четыре коаксиальных кабеля к позиции спутниковой антенны. Поскольку спутниковая антенна направлена ​​на юг, антенны чаще всего устанавливаются на стене, выходящей на юг, но ее можно установить на дымоход, если вы уже устанавливаете там телевизионную антенну. Четыре коаксиальных кабеля позволяют подключиться к усилителю с несколькими переключателями, что означает, что при их подключении к усилителю вы можете легко расширить его до 32 спутниковых точек (или более). Возможно, вам захочется протянуть пару дополнительных кабелей для широкополосного LNB, если вы планируете использовать Sky Q позже, который вы, возможно, не захотите интегрировать в свою основную телевизионную систему из-за затрат на это. Если вы собираетесь установить несколько спутников/конверторов, вы, скорее всего, захотите протянуть и для них дополнительные кабели.



Кабели видеонаблюдения

Если вы думаете об установке видеонаблюдения у себя дома, было бы неплохо также подключить эти кабели. Я рекомендую тянуть кабели к каждой потенциальной позиции камеры видеонаблюдения или где-то рядом, чтобы кабель можно было легко подключить к камере. Хорошими местами для наблюдения являются передний и задний входы, гараж, вид на машину, сады и так далее. На конце кабелей DVR/NVR вам также следует подумать о подключении проводного Ethernet-соединения к этому месту, чтобы его можно было подключить и обеспечить удаленный просмотр/доступ к системе видеонаблюдения, когда вы находитесь вдали от дома. Чаще всего это делается с помощью смартфона/планшета, но также можно настроить доступ через ПК/интернет-браузер.

‍

Выбор кабелей и консультации

Что касается кабелей, которые вы устанавливаете, это немного зависит от того, какой тип системы видеонаблюдения вы собираетесь установить. Для сетевых/IP-камер вам потребуется установить кабель для передачи данных с витой парой, например Cat5e или Cat6. Для аналоговых систем, таких как системы HD TVI, требуется коаксиальный кабель, обычно кабель RG-59, но вы также можете использовать cat5e/cat6, если вы устанавливаете видеобалуны на любом конце кабеля. Лично я предпочитаю использовать видеобалуны и кабель для передачи данных по витой паре, и таким образом их можно было бы хорошо интегрировать в вашу домашнюю сеть — если вы ее устанавливаете. Я рекомендую прочитать наш предыдущий блог о Cat5/6 и CCTV для получения дополнительной информации.

‍

Телефонный/голосовой кабель

Возможно, вы захотите установить несколько телефонных розеток по всему дому. С беспроводными телефонами DECT и тем фактом, что ящики Sky больше не требуют подключения к телефонной линии, телефонные удлинители не так распространены, как раньше, но вы, возможно, захотите рассмотреть некоторые из них. В будущем вполне вероятно, что в недалеком будущем обычные телефоны будут заменены телефонной системой VOIP.

‍

Консультации по телефонной/голосовой проводке

Для установки дополнительных телефонных номеров по всему дому. Традиционно в домашних телефонных кабелях используется 2-х или 3-х парный кабель, но это само по себе является ограничительным. Я рекомендую интегрировать ваш телефон/голос в кабели вашей домашней сети, поскольку Cat5e или Cat6 — хороший выбор кабеля, который можно использовать для других целей, например, для порта Ethernet, если вам не нужна телефонная розетка. Розетки телефонных добавочных номеров могут быть подключены по петле или «гирляндной цепью», как это иногда называют между розетками, хотя это может ускорить проводку и использовать меньше кабелей. Я рекомендую «домашнюю прокладку» всех кабелей напрямую к центральной зоне распределения кабелей так как это значительно упрощает поиск неисправностей, техническое обслуживание и внесение изменений в вашу систему.



Вам также потребуется проложить по крайней мере один кабель (категория 5/6) между главной розеткой вашего телефона и местом, где вы собираетесь установить широкополосный маршрутизатор или зону распределения кабеля. Вы даже можете переместить главную розетку телефона в более подходящее место.



Системы распределения HDMI/кабель для видео

Возможно, вам понадобится установка, в которой все ваши телевизоры/устройства для домашних развлечений установлены вне офиса в одном месте, и в этом случае вам нужно подумать о HDMI/видео прокладка кабеля. Здесь у вас есть несколько вариантов, для коротких расстояний вы можете обнаружить, что прокладка длинных кабелей HDMI подойдет для ваших нужд. Для длинных кабелей вам может понадобиться повторитель усилителя HDMI для «перетактирования» сигнала HDMI. Для больших расстояний вам лучше всего установить Cat5e/Cat6/Cat7 и т. д., кабели и использовать HDMI для оборудования распределения витой пары, существует много различных типов для достижения этого в зависимости от того, сколько устройств вы хотите подать, сколько телевизоров, которые включают Балуны HDMI, усилители HDMI и матричные переключатели HDMI. Это сам блог и, скорее всего, мой следующий, поэтому, пожалуйста, вернитесь в ближайшее время, чтобы прочитать это.



В зависимости от разрешения, которое вы хотите отправить, и расстояния, которое вы хотите отправить, это зависит от того, какой кабель вы должны установить. Это означает, что если вы хотите отправить разрешение 1080i на расстояние более 30 м, Cat5e может подойти, но если вы хотите передать 4K на расстояние более 50 м, это может не подойти. Многое зависит от имеющегося у вас оборудования и поддерживаемых им расстояний, но я рекомендую проявлять осторожность и просто установить Cat6/Cat6a, чтобы быть в безопасности. Опять же, преимущество использования кабелей передачи данных с витой парой заключается в том, что их можно подключить к коммутационной панели и интегрировать с кабелями вашей домашней сети.



Большинство систем HDMI-Cat5/6 работают с одним кабелем передачи данных, например HDBaseT или HDBaseT Lite, но я рекомендую прокладывать пару кабелей передачи данных к каждому положению телевизора, так как некоторые системы распределения HDMI используют два кабеля передачи данных, некоторое оборудование даже обеспечивает Ethernet подключение по тому же кабелю.



Динамик/аудиокабель

Возможно, вы захотите иметь проводные динамики по всему дому, это может быть часть системы объемного звучания или многокомнатной аудиосистемы. В этом случае вам может понадобиться протянуть несколько кабелей динамиков к позициям динамиков. Существует несколько способов подключения динамиков: параллельно, последовательно и т. д. но я рекомендую для многокомнатных аудиосистем, как правило, иметь один или два динамика на зону/комнату. Рекомендуется подключить новые кабели напрямую от динамиков к мультирумной аудиосистеме (для некоторых типов систем может потребоваться другая проводка).



Для систем объемного звучания вам потребуется определить положение динамиков и проложить отсюда кабели динамиков к системе домашнего кинотеатра/усилителю AV. Объемный звук 5.1 использует передний правый, передний центральный и передний левый динамики вместе с задними левым и правым. Аудиосистемы 7.1 такие же, но с добавлением центрального правого/левого динамика. Обе системы имеют один сабвуфер, иногда для этого требуется другой тип подключения к вашим динамикам. Расположение сабвуфера не так важно, так как направление низких частот не так заметно, поэтому вы можете установить его в удобном месте.

‍

Рекомендации по акустическим кабелям

Если вы хотите подключить громкость телевизора к настройке, это также необходимо учитывать. Какой тип кабеля вам нужно установить, зависит от вашего оборудования, но обычно это делается с помощью кабеля HDMI или оптического кабеля Toslink. Что касается выбора типа акустического кабеля, который вам нужен, я рекомендую прочитать эту статью. Существуют различные типы, и вы ожидаете, что чем длиннее кабель, тем лучший кабель вам нужен. Я рекомендую установить что-то вроде 79многожильный кабель динамика, но для коротких отрезков может подойти что-то вроде 42-жильного кабеля.



Электрические кабели

Этот блог был бы неполным без упоминания электрических кабелей. Если вы собираетесь менять провода, несомненно, вы захотите протянуть некоторые электрические кабели. Хотя вы должны проконсультироваться с электриком, вы определите потребности и требования к питанию, как сбалансировать их между цепями и какие кабели установить, в качестве приблизительного руководства обычно используются следующие размеры кабелей для следующих цепей.



Final Final (Main) — 2,5 мм Twin + Earth

Кухонное кольцо — 2,5 мм Twin + Earth

Цепь освещения — 1 мм-1,5 мм Twin + Earth

Электрический душ — 10 мм Twin + Earth

3

3 6 мм Двойной + Земля



Рекомендуется разделить цепи, поэтому вы можете захотеть иметь верхнее кольцо, нижнее кольцо, верхнее освещение, нижнее освещение и т. д., но я еще раз рекомендую проконсультироваться с квалифицированным электриком, прежде чем вы учитывайте нагрузку цепи и конструкцию.

‍

Рекомендации по прокладке силовых кабелей для вас AV-система

Что касается домашних развлечений, вам необходимо установить сетевые электрические розетки рядом с аудио-видео/телекоммуникационным оборудованием. Это включает в себя места для телевизора, места для маршрутизатора и места для телевизионных приставок и т. д. В вашей гостиной, скорее всего, у вас будет несколько устройств, которые подключаются к вашему телевизору, поэтому вам следует установить по крайней мере пару точек питания в этом месте. Для телевизоров, монтируемых на стене, вам, скорее всего, потребуется иметь розетку для подключения к сети за настенными телевизорами, чтобы скрыть кабели. Это может быть розетка на 13 ампер или ответвление с предохранителем, чтобы телевизор располагался близко к стене. Если вы собираетесь подключить звуковую панель к телевизору и закрепить ее на стене, вы можете установить двойную сетевую розетку за телевизором для питания обоих устройств. Если у вас есть много оборудования в вашей кабельной распределительной зоне, вы можете подумать о том, чтобы разместить его в отдельной цепи.

‍

Заземление

Если вы собираетесь использовать большое количество оборудования в вашей ТВ/AV-системе, было бы неплохо заземлить вашу установку. В зависимости от того, где вы находитесь на планете, это может быть даже юридическим требованием. Это можно сделать несколькими способами. Большинство телевизионных антенных разветвителей/усилителей имеют заземление, а шкафы данных обычно легко подключаются к заземлению. CAI имеет рекомендации по заземлению более чем 5/6 единиц оборудования, в которых может накапливаться ток прикосновения, что может привести к опасной ситуации, и рекомендует заземлить в этой ситуации. Это не обычная практика, но, может быть, неплохо сделать все правильно с первого раза.



Другая проводка для рассмотрения

В зависимости от ваших потребностей вы можете рассмотреть возможность установки проводки для других типов услуг, таких как дверные домофоны, контроль доступа, сигнализация, интеллектуальное освещение и домашняя автоматизация. Честно говоря, я не вникаю в эти системы, но многие из них используют витую пару, например категории 5 или 6, или что-то подобное, поэтому вы можете внедрить это в свою сетевую кабельную систему.
