7 советов по выбору силового кабеля для частного дома

Natalia | 04.12.2018 | Обновлено | Электропроводка | 4 983 просмотров | Комментариев нет

Содержание статьи

Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.

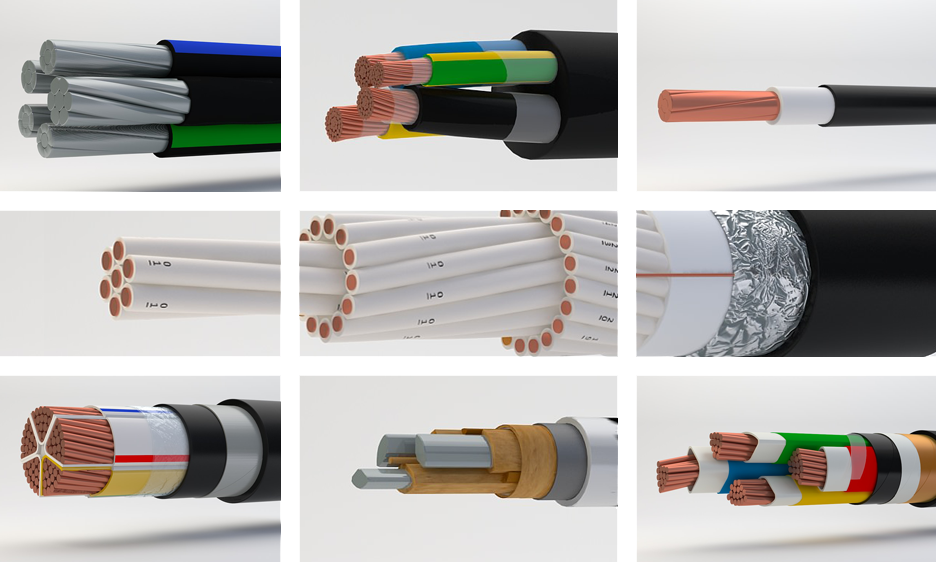

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

  • более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
  • более высокая коррозионная стойкость, чем у алюминия;
  • более высокая прочность;
  • более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
  • простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

  • низкая стоимость;
  • минимальный вес;
  • химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

  • механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
  • устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
  • устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
  • устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
  • максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

  • бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
  • резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
  • изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +900С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
  • изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

№4. Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

  • составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
  • суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
  • не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
  • когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;
  • электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.

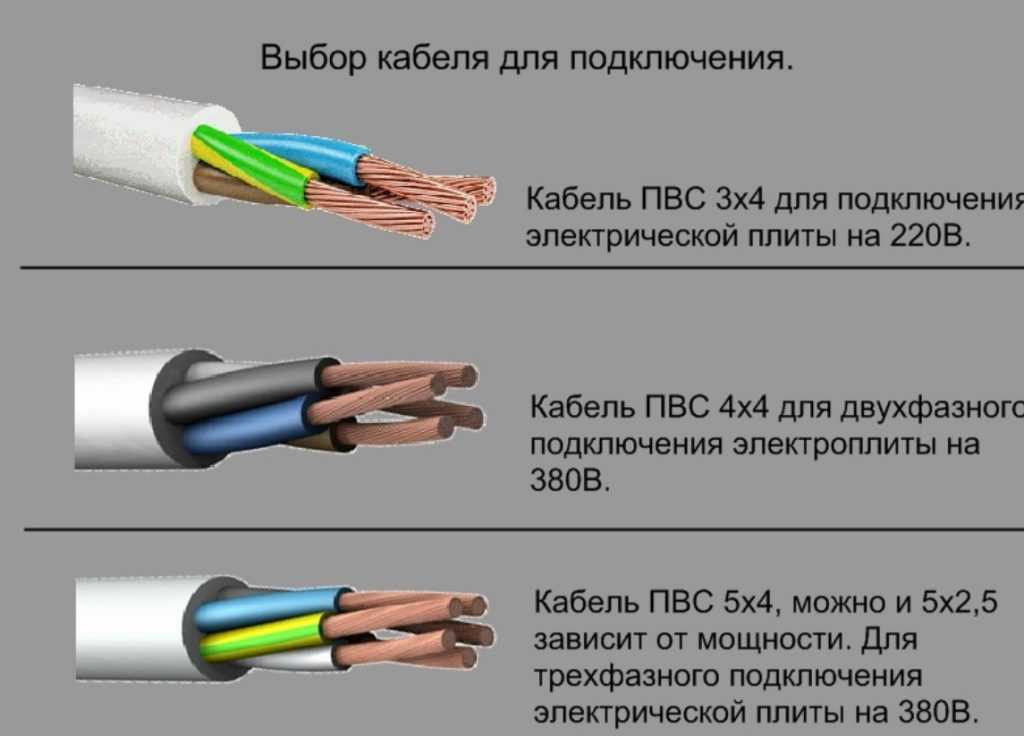

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

  • первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
  • вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
  • третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
  • четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
  • пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
  • шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +500С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

  • ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
  • АВВГ – тот же ВВГ, только с алюминиевыми жилами;
  • ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
  • ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +700С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

  • АВБбШв с алюминиевыми жилами;
  • ВБбШвнг с негорючей изоляцией;
  • ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

КГ

Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.

СИП

Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.

Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.

ЦАСБп

Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.

АПвПу

Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

  • по воздуху;
  • под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Метки:Электричество

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Содержание

  1. Параметры, которые надо учитывать при выборе кабеля
  2. Кабели для воздушных линий
  3. Обзор характеристик кабеля АВК
  4. Основные особенности кабеля СИП-4
  5. Кабель АВВГ: характеристики и применение
  6. Кабель марки ВВГ — где используется
  7. Кабели для прокладки в земле
  8. Основные технические характеристики кабеля АВБбШв
  9. Конструкция и технические характеристики кабеля ВБбШв
  10. Часто задаваемые вопросы

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техникиПотребляемая мощность в Вт
Осветительные приборы800
Телевизор150
Холодильник700
Компьютер50
Котел для нагрева воды1500
Теплые полы1800
Утюг700
Сумма5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт1233,5468
Потребляемый ток в I, в Aмперах4,59,113,615,918,227,336,4
Сечение проводников, в мм2111,52,52,546
допустимая длина кабеля,  в м*34,617,317,324,721,62327

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

  • для медных проводов;
  • для алюминиевых проводов;
  • по напряжению 220 или 380 В;
  • по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

 Токовые нагрузки проводов и кабелей
Сечение проводников в мм2Для одного проводаС двумя проводамиС тремя проводами
(алюминий)Способ прокладки прокладки
 воздушный воздушныйпод землейпо воздухупод землей
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390235335
185390310440270385
240465————

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

  • по воздуху;
  • под землей;
  • по стенам зданий;
  • вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

  • АВК – с виниловой изоляцией и коаксиальной конструкцией;
  • СИП – повышенной прочности с самонесущей конструкцией;
  • АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
  • ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм2. Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм2 в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм2. Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм2, эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Руководство по выбору правильного кабеля

Силовой кабель — это тип электрического кабеля, используемого для передачи электроэнергии. Типы силовых кабелей, состоящие из проводника (обычно из меди или алюминия) и изоляционного слоя. Как правило, силовой электрический кабель прокладывают в зданиях и других сооружениях для подачи электроэнергии.

Типы неэлектрических силовых кабелей также используются для других целей, таких как подключение портативных устройств и антенных жгутов (ABC) для воздушных линий электропередач. Существуют различные типы силовых кабелей в зависимости от их предполагаемого применения, материала проводника, материала изоляции и площади поперечного сечения. Этот пост в блоге расскажет вам о распространенных типах силовых кабелей и о том, где найти подходящий для ваших запросов.

Рисунок 1: Типы кабелей питания

Какие существуют типы кабелей питания?

Рассмотрение различных типов силовых кабелей необходимо по нескольким причинам. Это может помочь вам лучше понять возможности и ограничения каждого типа. Кроме того, знание различных типов силовых кабелей также может помочь в устранении неполадок в случае возникновения проблемы. Типы электрических силовых кабелей классифицируются как:

  • Низковольтный кабель:

Совместимы с электрическими системами 0,6/1 кВ. Кабель с изоляцией из ПВХ является наиболее популярным видом низковольтной проводки. В качестве проводника используется медь или алюминий. Кабели низкого напряжения часто используются в домах и на предприятиях, в том числе для питания освещения, розеток и бытовой техники.

Как правило, низковольтные кабели изготавливаются из меди или алюминия. Первый — более дорогой вариант, но он также более долговечен и обладает лучшей электропроводностью. С другой стороны, алюминий дешевле, но не так долговечен и имеет меньшую электропроводность.

  • Кабель среднего напряжения:

Как следует из названия, кабели среднего напряжения предназначены для использования в системах с напряжением от 600 до 69 000 вольт. Наиболее распространенным типом кабеля среднего напряжения является XLPE, что означает «сшитый полиэтилен». Кабели среднего напряжения обычно используются в промышленности, например, для питания больших двигателей или соединения различных зданий.

Стандартные силовые кабели среднего напряжения обычно изготовлены из высококачественной меди или алюминия. Эти металлы используются из-за их превосходной электропроводности и устойчивости к коррозии. Электрический ток, протекающий по кабелю среднего напряжения, выделяет много тепла, поэтому медь или алюминий должны выдерживать такие высокие температуры.

  • Кабель высокого напряжения:

Кабели высокого напряжения предназначены для использования в системах с напряжением 69 000 вольт и более. Наиболее распространенным типом высоковольтного кабеля является EPR, что означает этилен-пропиленовый каучук. Кабели высокого напряжения используются в коммунальных службах, например, для подключения электростанций к подстанциям. Эти силовые кабели широко используются в промышленности.

Типы промышленных силовых кабелей обычно представляют собой кабели высокого напряжения. Основная причина этого заключается в том, что чем выше напряжение, тем меньший электрический ток требуется для питания того же количества оборудования. Это означает, что выделяется меньше тепла, что упрощает управление и контроль. Еще одна причина, по которой кабели высокого напряжения используются в промышленных целях, заключается в том, что они менее подвержены перебоям в подаче электроэнергии.

  • Гибкий кабель:

Типы гибких силовых кабелей предназначены для использования в приложениях, где кабель необходимо сгибать или скручивать. Наиболее распространенным типом гибкого кабеля является ПВХ, что означает поливинилхлорид. Гибкие кабели часто используются в электронном оборудовании, таком как ноутбуки и сотовые телефоны.

При выборе типа используемого металла необходимо учитывать гибкость. Если приложение требует большой гибкости, обычно используется металл с более низким модулем упругости, например медь. Если приложение не требует такой большой гибкости, можно использовать металл с более высоким модулем упругости, например сталь.

Какой тип кабеля используется для подземной передачи электроэнергии?

В большинстве случаев эти кабели прокладываются под землей в кабелепроводе для защиты кабеля и предотвращения электрических помех. Типы силовых кабелей разделены на категории для определения максимального напряжения и силы тока, которые они могут нести. Два наиболее распространенных типа силовых кабелей:

  • Бронированный кабель:

Бронированный кабель представляет собой силовой кабель, заключенный в металлическую оболочку. Металлическая оболочка защищает кабель от физических повреждений и электрических помех. Бронированные кабели обычно используются в промышленности, например, для питания больших двигателей или соединения различных зданий.

Наиболее распространенным типом армированного кабеля для подземных линий электропередач является армированный кабель для прямого залегания. Он предназначен для закапывания непосредственно в землю без необходимости какой-либо дополнительной защиты. Армированный слой обеспечивает защиту от физических повреждений, а изоляция защищает от короткого замыкания.

  • Подземный силовой кабель:

Подземные силовые кабели предназначены для прокладки в подземных каналах или непосредственно в грунте. Наиболее распространенным типом подземного силового кабеля является URD, что означает «подземное жилое распределение». Кабели URD используются для подключения домов и предприятий к электрической сети.

В состав типов подземных силовых кабелей входят жила, изоляция и защитная оболочка. Проводник обычно изготавливается из меди или алюминия, а изоляция обычно из полиэтилена или сшитого полиэтилена. Защитная оболочка защищает кабель от физических повреждений, химической коррозии и электрических помех. Из них получается прочный и надежный силовой подземный силовой кабель, который может прослужить много лет.

Из чего сделан силовой кабель?

Силовые кабели или электрические кабели обычно состоят из трех основных компонентов. Методы изготовления и материалы, используемые в каждом из этих компонентов, различаются в зависимости от типа силового кабеля. Три основные характеристики:

Проводник:

Проводник — это часть силового кабеля, по которой проходит электрический ток. Проводник обычно представляет собой металлическую деталь, изготовленную из различных материалов. Кабель питания, используемый для соединения двух зданий, будет иметь проводник, отличный от кабеля питания, используемого для подключения компьютера к принтеру.

Проводник является наиболее важной частью силового кабеля, и его основная цель заключается в передаче электрического тока из одной точки в другую. Проводник часто называют «живой» частью силового кабеля, потому что он поддерживает электрический ток.

Изоляция:

Изоляция — это часть силового кабеля, которая окружает проводник и препятствует прохождению через него электрического тока. Изоляция обычно изготавливается из непроводящего материала, такого как пластик или резина. Тип изоляции, используемой в силовом кабеле, зависит от области применения.

Факторы, которые следует учитывать при выборе изоляционного материала для типов силовых кабелей, включают

  • Температура,
  • Химическая стойкость,
  • Огнестойкость.

Изоляцию часто называют «диэлектрической» частью силового кабеля, поскольку она предотвращает протекание через нее электрического тока.

Оболочка:

Оболочка является внешней частью силовых кабелей и защищает изоляцию и проводник от физического повреждения.

Куртка обычно изготавливается из прочного материала, например ПВХ или полиэтилена. Тип оболочки, используемой в силовом кабеле, зависит от области применения.

Очень важно выбрать материал оболочки, устойчивый к физическим повреждениям, химической коррозии и электрическим помехам. Куртку часто называют «доспехом» или «оболочкой».

Где купить силовой кабель?

Поиск заслуживающего доверия и надежного производителя и поставщика имеет решающее значение для успеха вашего проекта; обратиться к кабелю ZW. Мы являемся ведущим мировым поставщиком силовых кабелей и кабельных систем для передачи электроэнергии и данных. Мы делаем ставки на широкий спектр продуктов, предоставляя техническую поддержку и индивидуальные решения для удовлетворения ваших конкретных потребностей.

После сотрудничества с нами вы сможете работать с командой экспертов, стремящихся предоставлять наилучшие продукты и услуги. Компания ZW Cable производит и продает широкий спектр типов силовых кабелей, включая типы кабелей IEC, типы электрических проводов, воздушные силовые кабели и многое другое. Положитесь на нас для всех ваших потребностей кабеля!

Как идентифицировать силовой кабель?

Идентификация типов силовых кабелей может быть затруднена без соответствующих знаний и инструментов. Есть несколько способов идентифицировать силовой кабель, и самый распространенный метод — это посмотреть на маркировку на кабеле.

Маркировка силового кабеля обычно включает следующую информацию:

  • Название или логотип производителя
  • Номинальное напряжение
  • Номинальная сила тока
  • Размер проводника
  • Тип изоляции
  • Тип кожуха

Еще один способ определить силовой кабель — по его цвету. Типы силовых кабелей обычно имеют цветовую маркировку, указывающую на их номинальное напряжение. Например, силовой кабель, рассчитанный на 120 вольт, обычно окрашен в белый цвет. Кабель питания, рассчитанный на 240 вольт, обычно окрашен в оранжевый цвет. Если вы не уверены в идентичности кабеля питания, всегда лучше обратиться за помощью к профессионалу.

The Bottom Line

Теперь, когда вы определились с основными типами силовых кабелей, пришло время приступить к выбору кабеля, подходящего для вашего проекта. Силовые кабели доступны в широком диапазоне размеров, номинального напряжения и изоляционных материалов. Обязательно выберите силовой кабель, рассчитанный на напряжение и силу тока, которые вам нужны. В случае сомнений всегда обращайтесь за помощью к профессионалу. ZW Cable имеет огромный опыт в кабельной промышленности и всегда готова помочь вам с вашими кабельными потребностями. Посетите наш веб-сайт сегодня, чтобы узнать больше о наших продуктах и ​​услугах!



Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в области кабельной промышленности более 15 лет. Хочу поделиться своим опытом в кабельной сфере. ZW Cable является ведущим китайским производителем кабелей. Мы можем выбрать кабель правильного размера и решить все ваши проблемы с кабелем. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы дать ваши кабельные решения.

Как правильно выбрать шнур питания для дома — Блог

Toggle Nav

1-888-275-8755
