Какой силовой кабель выбрать для дома: Какой кабель использовать для проводки в квартире – Сечение кабеля.Как его правильно выбрать.

Возможные причины замены электропроводки

Проводка нуждается в замене, если:

• выработан весь её ресурс;
• она не способна выдержать нагрузку от современных технических приборов;
• требуется проложить заземление к используемой бытовой технике и розеткам.

Кабель или провод

Вопрос довольно сложный. Чётких различий между ними нет. Например, отличие кабеля ВВП от провода ПВС заключается лишь в форме оболочки: в одном случае она – плоская, в другом – круглая.

Фактически, каждой отдельной конкретной марке ГОСТ или ТУ предусматривают характеристику «провод» или «кабель». Поэтому при покупке необходимо внимательно изучить информацию, которая представлена в прилагающемся к изделию сертификате – там будет точно указан его вид.

Подбираем провод в зависимости от потребляемой нагрузки

Выбор провода по мощности потребителя представляет собой выбор сечения электропроводки.

Формула вычисления потребляемого тока: I = P/V, где P – мощность (показатель можно найти в паспорте изделия), Вт; V – сетевое напряжение (стандартное значение 220 В).

«Как правильно выбрать силовой кабель?» – Яндекс.Кью

Выбор и монтаж кабеля необходимо доверять профессионалам.

*

При выборе кабеля руководствуются несколькими характеристикам.

1. Сечение кабеля (сумма поперечных сечений жил кабеля) выбирают в зависимости от назначенной нагрузки. Его рассчитывают по таблице «Допустимых токовых нагрузок».

Для кабелей с сечением до 6 кв.мм. используют формулу:

Сечение кабеля 1кв.мм. пропускает ток в 10А (10А*220В=2,2кВт). Например, для нагрузки в 8кВт (36А) понадобится кабель с сечением 4 кв.мм.

Неправильный выбор сечения (меньше, чем необходимо) приведет к нагреванию проводника. Запас по сечению необходим, но в разумных пределах.

Для проводки в квартире используют медный провод сечением 1,5-2,5кв.мм. Для розеток — 2,5 кв.мм. Для освещения 1,5 кв.мм.

Для стационарной проводки в квартире потребуется трехжильный кабель.

*

2. По материалу жил выбирают между медным и алюминиевым кабелем.

Медный кабель обладает высокими токопроводящими показателями и более низким сопротивлением. Медный кабель меньше нагревается. Срок службы дольше за счет пластичности и стойкости к коррозии.

Для квартирной проводки используют медный кабель как более надежный и подходящий к стандартным монтажным узлам.

3. По толщине изоляции.

Для бытовой проводки толщина изоляции составляет 0,6мм, но не ниже 0,44мм.

Изоляция может быть выполнена из ПВХ пластиката с разной степенью горючести, полимера или полиэтилена.

4. По толщине оболочки

Для бытового кабеля необходима двойная изоляция: на жиле и поверх всего пучка жил — собственно, это и отличает кабель от провода. Толщина оболочки больше изоляционного слоя и равна 1,8мм для многожильных кабелей, 1,4 мм для одножильных.

*

Что предусмотреть при покупке

• чтобы убедиться в соответствии площади сечения заявленной в маркировке, возьмите с собой образец нужного кабеля

• на срезе медной жилы не должно быть белых просветов. Такие отблески могут быть на низкокачественном алюминиевом кабеле, покрытом медью.

• проверить качество кабеля можно механическим способом: сгибайте конец провода несколько раз — алюминий выдержит до 8 изгибов, медный — до 40. Далее повредится изоляция и жилы.

• приобретайте кабель известных производителей

• буквенно-числовая маркировка кабеля несет ценную информацию для специалистов. Новички могут изучить таблицы маркировок на профессиональных сайтах электрооборудования. Для квартирной электропроводки чаще используют кабель марок ВВГнг или ВВГнг-LS.

Как правильно выбрать электрический кабель

О силовом электрическом кабеле

Без электричества, а, следовательно, без электрокабелей невозможно представить  современную жизнь. Электрические кабели имеют самое  различное назначение. По ним осуществляется стационарная телефонная связь, работает интернет, работают все бытовые приборы. Электрические кабели, подводящие электропитание к розеткам, освещению и стационарным  приборам квартиры и дома называют силовыми электрическими кабелями.

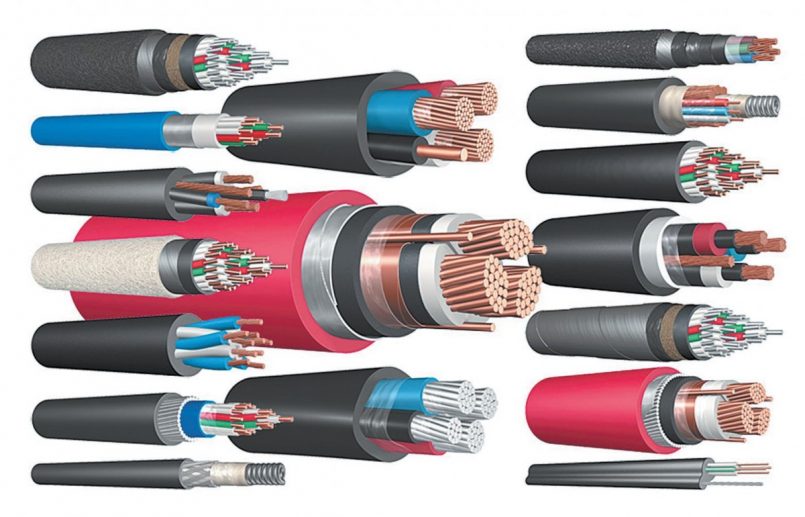

Устройство силового электрического кабеля

Основа электрического кабеля это токопроводящая жила. Токопроводящие жилы выпускались, да и продолжают выпускаться с аллюминевыми и медными жилами. По стандартам с 2000 года использование электрических кабелей с аллюминевыми жилами в новой электропроводке запрещено. Но весь старый квартирный фонд, да и старые частные дома сделаны с  электропроводкой аллюминевыми проводами. Для мелкого ремонта старой аллюминевой электропроводки лучше использовать кабели также с аллюминевых жилами. Но найти аллюминевый кабель в продаже стало большой проблемой, да надежность аллюминевых жил оставляет желать лучшего. Поэтому даже для мелкого ремонта электропроводки, в котором нужно заменить всего полметра провода лучше выбрать силовой кабель с медными жилами, а для соединения медных и аллюминевых жил использовать специальные клемники.

Токопроводящая жила силового электрического кабеля покрыта двумя или тремя слоями изоляции. Изоляция  силового кабеля может быть из полимерных или резиновых материалов. В квартире или доме лучше использовать силовой кабель из полимеров, не поддерживающих горение. О горючести силового кабеля свидетельствуют две маленькие буквы (нг) в маркировке кабеля. НГ это не поддерживает горение.

Токопроводящие жилы силового кабеля выпускаются одножильные или многожильные.

Многожильный силовой кабель очень гибкий, его лучше использовать для соединения стационарной бытовой техники с электросетью. Для электропроводки лучше применять одножильный он же однопроволочный силовой кабель

По устройству силовые электрические кабели имеют несколько токопроводящих жил, каждая из которых покрыта  изоляцией. Жилы могут быть скручены в жгут или  располагаться в одной плоскости. В первом случае кабель имеет круглое сечение, во втором  сечение плоское. Сверху жгут жил покрыт вторым, а иногда еще и третьим слоем изоляции.

Какой силовой электрический кабель выбрать для своей электропроводки

  Для полной замены электропроводки или прокладки новой, силовой электрический кабель должен быть с однопроволочной токопроводящей жилой, в двойной или тройной изоляции. Для электропроводки в деревянных домах и внутри конструкций из гипсокартона силовой электрический кабель обязательно должен иметь изоляцию, не поддерживающую горение.

Для электропроводки розеток бытовых приборов, электропроводка и розетки кухни выбирается сечение жил кабеля 2,5 мм². Для электроплиты — 4мм². Количество жил выбирается две, для квартир без заземления, и три для квартир с возможностью организовать заземление. Для трехфазного электропитания заземление розеток обязательно. Значит, выбираем трехжильный силовой электрический кабель.

В трехжильном силовом кабеле одна жила предназначена для заземления (зануления) токопроводящих частей бытовых приборов. Как правило, это желто-зеленая жила.

Для питающего кабеля квартир, подводки питания для мощных стационарных бытовых приборов (электроплита) сечение кабеля выбирается от 4 мм

Из массы марок силовых электрических кабелей наибольшей популярностью, благодаря своей надежности и удобством монтажа, пользуются марки ВВГ, ВВГнг, НЮМ(NYM). Все они круглые и с однопроволочными жилами.

Можно применить кабель марки ПВС. Расшифровывается как провод соеденительный. Он имеет две изоляции и многопроволочные токопроводящие жилы. При использовании кабеля с  многопроволочными жилами придется концы жил опрессовывать специальным инструментом.

Некоторые электрики применяют для электропроводки кабель ПУНП. Не рекомендую этот  кабель, он предназначен не для силовой электропроводки. Имеет слабую изоляцию, без нужных запасов на перегрев.

©Domity.ru

Другие статьи раздела Электрика

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

• ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
• ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
• ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
• ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

• Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
• «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:

Картинка взята с сайта ruscable.ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM. Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.

Спасибо за внимание. Надеюсь, информация была полезной.

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

«Как правильно выбрать силовой кабель?» – Яндекс.Знатоки

Выбор и монтаж кабеля необходимо доверять профессионалам.

*

При выборе кабеля руководствуются несколькими характеристикам.

1. Сечение кабеля (сумма поперечных сечений жил кабеля) выбирают в зависимости от назначенной нагрузки. Его рассчитывают по таблице «Допустимых токовых нагрузок».

Для кабелей с сечением до 6 кв.мм. используют формулу:

Сечение кабеля 1кв.мм. пропускает ток в 10А (10А*220В=2,2кВт). Например, для нагрузки в 8кВт (36А) понадобится кабель с сечением 4 кв.мм.

Неправильный выбор сечения (меньше, чем необходимо) приведет к нагреванию проводника. Запас по сечению необходим, но в разумных пределах.

Для проводки в квартире используют медный провод сечением 1,5-2,5кв.мм. Для розеток — 2,5 кв.мм. Для освещения 1,5 кв.мм.

Для стационарной проводки в квартире потребуется трехжильный кабель.

*

2. По материалу жил выбирают между медным и алюминиевым кабелем.

Медный кабель обладает высокими токопроводящими показателями и более низким сопротивлением. Медный кабель меньше нагревается. Срок службы дольше за счет пластичности и стойкости к коррозии.

Для квартирной проводки используют медный кабель как более надежный и подходящий к стандартным монтажным узлам.

3. По толщине изоляции.

Для бытовой проводки толщина изоляции составляет 0,6мм, но не ниже 0,44мм.

Изоляция может быть выполнена из ПВХ пластиката с разной степенью горючести, полимера или полиэтилена.

4. По толщине оболочки

Для бытового кабеля необходима двойная изоляция: на жиле и поверх всего пучка жил — собственно, это и отличает кабель от провода. Толщина оболочки больше изоляционного слоя и равна 1,8мм для многожильных кабелей, 1,4 мм для одножильных.

*

Что предусмотреть при покупке

• чтобы убедиться в соответствии площади сечения заявленной в маркировке, возьмите с собой образец нужного кабеля

• на срезе медной жилы не должно быть белых просветов. Такие отблески могут быть на низкокачественном алюминиевом кабеле, покрытом медью.

• проверить качество кабеля можно механическим способом: сгибайте конец провода несколько раз — алюминий выдержит до 8 изгибов, медный — до 40. Далее повредится изоляция и жилы.

• приобретайте кабель известных производителей

• буквенно-числовая маркировка кабеля несет ценную информацию для специалистов. Новички могут изучить таблицы маркировок на профессиональных сайтах электрооборудования. Для квартирной электропроводки чаще используют кабель марок ВВГнг или ВВГнг-LS.

Силовой кабель, как правильно рассчитать и выбрать кабель для проводки в частном доме, полезные советы. Как рассчитать и выбрать силовой кабель, кабель для электропроводки, монтаж проводки, полезные советы. Расчет и выбор силового кабеля

Независимо от того, насколько близко современный человек знаком с темой электричества, он всегда воспринимает его наличие в своем доме, как нечто само собой разумеющееся. Но далеко не всегда все бывает так просто, особенно для владельца только что построенного загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, в том числе и электричеством, но дело в том, что большинство компаний-застройщиков не учитывают индивидуальные потребности покупателя, и монтируют электропроводку по стандартной схеме. Естественно, это устраивает далеко не всех.
Особенно тех, кто самостоятельно строит новый и ли реконструирует старый дом.
Неправильный расчет и монтаж электропроводки станет причиной постоянного срабатывания автоматов защиты, повышается вероятность поражения электрическим током, и даже пожара – а такие перспективы вряд ли кому понравятся.О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать проводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома – подведение электричества. Силовой кабель, виды, сечение, какой выбрать

Итак, первое, что предстоит сделать, это подвести электричество непосредственно к дому. Сразу оговоримся, что здесь мы не будем говорить и многочисленных разрешениях, хождении по инстанциях и документации, которую необходимо получить и согласовать, так как это полноценная тема для отдельной статьи, а остановимся только на технической стороне вопроса. Также не будем говорить о том, как подключиться к воздушной или подземной электрической линии – это работа профессиональных электриков. Непосредственно застройщика в первую очередь должен волновать вопрос – какой кабель лучше использовать для подводки электричества к дому http://www.bezpeka-shop.com/catalog/silovoy_kabel/.

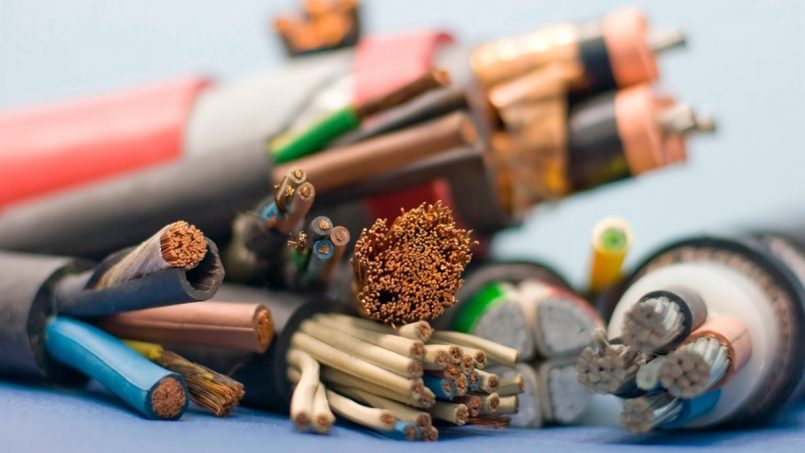

Для данных целей используются силовые кабеля. Силовой кабель это проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) до места потребления (дома).

Какой именно силовой кабель выбрать – в большой мере зависит от типа его прокладки – под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба способа имеют свои преимущества и недостатки, рассмотрим их вкратце с рекомендациями по выбору кабеля применительно к каждому способу.

прокладка силового кабеля под землей

Для начала на загородном или дачном участке необходимо выбрать самый простой и оптимальный путь прокладки кабеля. Кабель должен залегать как минимум в метре от деревьев и мест, где в будущем планируются земляные работы. Кабель не должен лежать в местах, которые подвергаются повышенной нагрузке, под дорогой, под местами стоянки автомобилей, и.т.д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант – проложить кабель под дорожками или рядом с ними.
Прокладку кабеля начинают с разметки и рытья траншеи. Минимальная глубина траншеи должна составлять 70 см. Если учитывать песчаную подушку, которую нужно насыпать под кабель, то лучше сразу рыть траншею глубиной 80 см. После того как траншея готова, ее очищают от мусора – камней, кусков железа, стекла, и.т.д. На дно насыпают песок слоем в 10 см, укладывают кабель.
Теперь о выборе кабеля.
Так как кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферных вод, необходимо покупать изделия, рассчитанные на данные нагрузки. Довольно часто используются кабели силовые с поливинилхлоридной изоляцией и дополнительной защитой.
Для прокладки под землей отлично подходит кабель силовой медный марки ВБбШВ.

Можно конечно, возразить, что большинство воздушных, да и подземных ЛЭП – алюминиевые, и соединять их с медью крайне нежелательно. Это так, но только при непосредственном контакте металлов. Сегодня существует достаточное количество способов надежного соединения проводов и кабелей из разных металлов – например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.

Оболочка силового кабеля обеих марок выполнена из поливинилхлорида и надежно защищена от грызунов стальной лентой.

прокладка силового кабеля по воздуху

Такую систему соединения еще называют «воздушкой». По сравнению с предыдущим способом, этот более быстрый и дешевый. К недостаткам прокладки по воздуху можно отнести опасность обрыва кабеля, некоторые неудобства, связанные с провисающим по территории участка «шнурком», и слегка подпорченный эстетический вид участка в целом. Однако большинство застройщиков выбирают воздушное подключение.
Чтобы свести к минимуму все неприятности, которыми грозит провисание и обрыв кабеля, необходимо соблюсти несколько несложных условий:

• Если кабель не самонесущий (СИП), используется специальный трос, который будет поддерживать кабель.
• К тросу кабель крепится специальными стяжками (не изолентой и не алюминиевой проволокой!) с расстоянием около 70 см между стяжками.
• Кабель не натягивается вместе с тросом, он должен слегка провисать.
• Если расстояние от ЛЭП до точки подключения составляет более 25 метров, потребуется установить дополнительную опору.

В случае подключения по воздуху оптимальным считается применение кабеля СИП, который представляет собой 2-х или 4-х жильную (220 и 380 вольт соответственно) структуру из алюминиевого сплава, имеющую изоляцию из устойчивого к ультрафиолету термопластичного полиэтилена.

СИП предназначен только для подводки электричества к объекту, использование его внутри здания запрещено.

как правильно выбрать сечение силовых кабелей

Сечение силового кабеля необходимо выбирать, ориентируясь на будущую нагрузку. Правильно проведенные расчеты позволят чувствовать уверенность в надежной и безопасной работе всей электросети в доме.
Главным показателем, который помогает рассчитать сечение и, соответственно, определить марку кабеля, это величина тока, которую кабель способен пропускать в течение длительного времени, не нагреваясь при этом. Вычислить силу тока достаточно просто – необходимо суммировать мощности всех электроприборов в доме, которые будут включаться в электрическую сеть.
Ниже мы приведем перечень некоторых, наиболее распространенных приборов.

Электроприбор мощность, Вт.

• LCD телевизор 140-300
• Холодильник 300-800
• Бойлер 1500-2500
• Пылесос 500-2000
• Утюг 1000-2000
• Электрочайник 1000-2500
• Микроволновая печь 700-1500
• Стиральная машина 2500
• Компьютер 300-600
• Освещение 300-1500
• Фен 1000-2500
• Всего (примерно) 10000-20000

На следующем этапе необходимо рассчитать сечение кабеля по нагрузке. Для этого подсчитываем силу тока по формуле:

Однофазная сеть, напряжение 220в:

где:

• Р – это суммарная мощность для всех электроприборов, Вт.
• U — напряжение сети, В.
• Ки = 0.75 — коэффициент одновременности.
• для бытовых электроприборов.
• cos=1

Трехфазная сеть, напряжение 380 В:

После того как было рассчитана сила тока, обратимся к таблицам, с помощью которых можно найти кабель необходимого материала и сечения.

Но может получиться так, что полученное в результате расчетов значение не совсем совпадает с табличными данными. В этом случае экономить не надо, выбираем ближайшее значение из таблицы, но в большую сторону.
Как видим, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. И при большом желании все необходимые расчеты можно произвести самостоятельно. Само собой, не мешает при этом проконсультироваться с электриками, чтобы быть полностью уверенным в надежности своей электросети.

Второй этап электрификации частного дома: электропроводка

Для начала необходимо обязательно составить план-схему монтажа электропроводки в доме. Это даст возможность быстро и точно подобрать перечень расходных материалов а также существенно облегчит определение мест расположения счетчика, выключателей, розеток, распределительного щитка, стабилизаторов, бесперебойников, и.т.д.

разводка электропроводки в частном доме

Соответственно требованиям по монтажу электропроводки, покомнатную разводку настоятельно рекомендуют разводкой с разделением цепей, что позволяет добиться дополнительной защиты цепи от перегрузок. Разделять цепи нужно по мощности потребления электроэнергии. Такое разделение нужно для оптимального выбора сечения кабеля и автоматического выключателя соответственно предполагаемым нагрузкам.

Что касается розеток, то для них чаще всего используется провод, имеющий диаметр 2.5 мм, для приборов освещения достаточно будет провода диаметром 1.5 мм. Мощность потребления группы розеток не должна превышать 4.6 кВт, а суммарная мощность потребления осветительных приборов – 3.3 кВт. На внутреннем электрощите отдельно для каждой группы устанавливается устройство защитного отключения.

Для некоторых мощных электроприборов: бойлера, теплого пола, электропечи в бане, и.т.д., требуется выделить отдельную электроцепь. Ориентируясь на ранее составленную схему, подсчитываем суммарную длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Так, обычный однофазный автомат срабатывает на короткое замыкание и перегрузку в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
Для того чтобы проложить скрытую электропроводку в стене из кирпича, пенобетона или газобетона делают штробы по горизонтали и вертикали. Электросистема в частном доме состоит из:
• Автоматов.
• Счетчика.
• Промежуточных автоматов.
• Проводки.
• Выключателей.
• Розеток.
• Потребителей.
Однако если в сети часто наблюдаются скачки напряжения, то стоит задуматься о покупке стабилизатора напряжения для дома.

Ведь если напряжение значительно превысит нормальные показатели, то прибор может выйти из строя, а при низком напряжении будет работать с перебоями или вовсе отключится.
Стабилизатор напряжения – вещь громоздкая и довольно дорогостоящая, и если бюджет не позволяет купить стабилизатор для всего дома, стоит выбирать прибор только для дорогостоящей техники – телевизора, холодильника, и.т.д. Вообще для частного дома более практична и удобна трехфазная система питания, так как она дает возможность подключения трехфазных потребителей. Например, трехфазный бойлер будет работать в три раза эффективней однофазного. Кроме того, можно пропорционально распределить нагрузку по фазам.

какая проводка предпочтительней – закрытая или открытая

Тип проводки выбирают, исходя из материала, из которого построен дом. Например, в доме из дерева проводку делают только открытого типа. При этом провода могут быть уложены в специальный металлорукав, что обеспечит дополнительную пожаробезопасность.

В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложенной в пластиковых трубах), или несменной, уложенной в проделанные в стенах штробы.

Кабель для электропроводки должен точно соответствовать предполагаемой нагрузке. Независимо от типа проводки все соединения кабелей и проводов выполняются в специальных распределительных коробках, к которым обеспечивается доступ для контроля и устранения неполадок.

перечень инструментов для монтажа электропроводки

Для монтажных работ понадобятся следующие инструменты:
• Отвертка-индикатор.
• Тестер.
• Перфоратор.
• Плоскогубцы.
• Молоток.
• Изолента.
• Штроборез.
Монтаж электропроводки в частном доме должен проводиться с обязательным учетом требований к расположению розеток и выключателей. Так, размещение штепсельных розеток и выключателей строго запрещено в помещениях с повышенной влажностью, например, в ванных и саунах.

разметка электропроводки

Разметку проводки начинают с основного пучка проводов, при этом размечают места ответвления, прохождения сквозь стены, поворотов, и.т.д. Провод прокладывается по стене на расстоянии 20 сантиметров от потолка. В зависимости от того, какой выбран метод, проводка прокладывается от электрощитка к потребителям соответственно схеме.

рекомендации по выбору расходных материалов

В частном доме энергопотребление на порядок выше чем в квартире, поэтому кабель для электропроводки в квартире можно использовать и меньшего сечения чем в частном доме. Подавляющее большинство розеток в доме предназначено для переносных приборов. Однофазные розетки при монтаже проводки часто объединяют в группы. Группа розеток запитывается медным кабелем ВВГнг 3х25.

На такую группу ставится защитный выключатель на 25 ампер.Если в доме трехфазная бытовая электросеть, то разводку нужно производить с учетомправильной нагрузки между фазами.

Автоматический выключатель для группы осветительных приборов обычно используется не более чем на 10 ампер, чего вполне достаточно. Если суммарная мощность потребления всех осветительных приборов превышает этот показатель, рекомендуется создать еще одну группу освещения, с отдельным автоматом. Для запитки группы освещения чаще всего используется кабель ВВГнг 3х1.5.

Для стационарных приборов устанавливают розетки нужного номинала по току для одной фазы, или трехфазную розетку. Для электрических плит розетка запитывается кабелем ВВГнг четырежильным для трех фаз или трехжильным для одной фазы.
Для питания стиральной машины рекомендуется использовать отдельную линию с автоматом необходимого номинала.

На сегодняшний день для электропроводки используются преимущественно медные провода и кабели. Алюминий, конечно, гораздо легче и дешевле меди, но он обладает целым рядом существенных недостатков. При возможности следует не допускать открытого соединения алюминиевых и медных проводов, так как при этом наступает гальваническая реакция, соединение постепенно разрушается, начинает искрить, что может привести к пожару. Для соединения проводки из разных металлов существует достаточно много переходников, коробок, и.т.д.
И напоследок. Само собой разумеется, что человек, впервые столкнувшийся с проблемой электрификации собственного дома «с нуля», с этой задачей однозначно не справится. Но основные принципы и правила монтажа и выбора материалов будет полезно любому владельцу собственного дома.
