Эффективность эксплуатации системы отопления во многом зависит от правильного выбора её типа. По главному классификационному признаку системы отопления разделяют на одно- и двухтрубные.

Содержание

  1. Отличия одно- и двухтрубных систем
  2. Особенности двухтрубной отопительной системы
  3. Виды двухтрубного отопления
  4. Особенности монтажа двухтрубной отопительной системы
  5. Радиаторы и трубы для двухтрубной системы отопления

Отличия одно- и двухтрубных систем

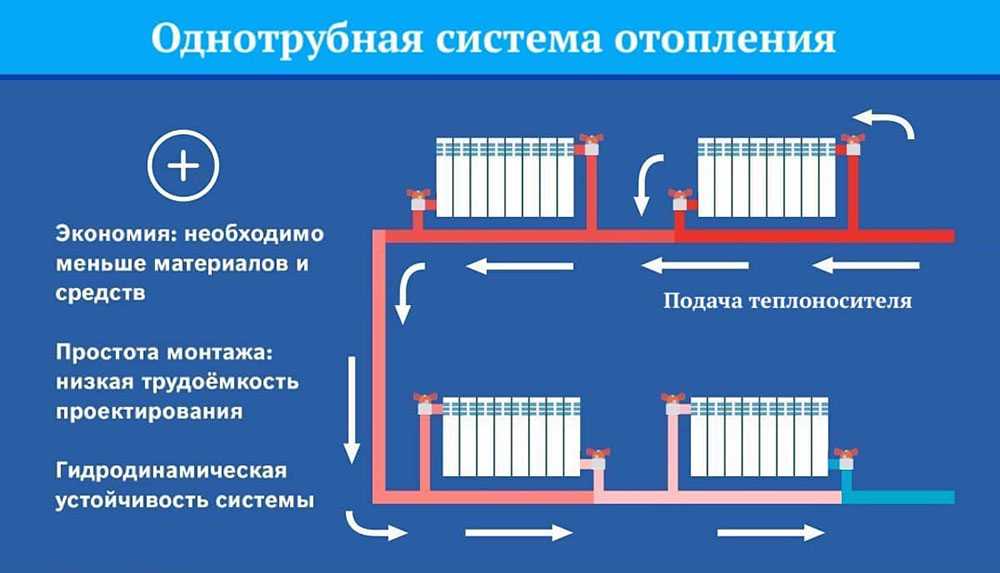

Принцип действия однотрубной системы очень прост: одна и та же труба передаёт теплоноситель от отопительного агрегата – котла к радиаторам, расположенным в обогреваемых помещениях. Эта система обладает огромным количеством существенных недостатков. Основным из них является то, что в такой системе, независимо от вида разводки – верхней или нижней, наличия или отсутствия замыкающих участков, температура теплоносителя, поступающего в дальние от котла радиаторы, будет изрядно пониженной.

Единственным достоинством однотрубной системы, благодаря которому она и использовалась многие годы, является невысокая стоимость её организации.

Двухтрубная система отопления в частном доме и многоэтажных сооружениях предполагает подсоединение к радиаторам или другим отопительным приборам двух труб – прямой и обратной. Вода, которая охлаждается в каждом из радиаторов, не передаётся в следующий прибор, а возвращается по обратному трубопроводу непосредственно в котёл. В результате такого принципа работы температура теплоносителя на входе во все радиаторы примерно одинакова. Это позволяет применять отопительные приборы одного размера.

Особенности двухтрубной отопительной системы

Система отопления частного дома двухтрубная имеет множество преимуществ, по сравнению с однотрубной.

Независимо от выбора конфигурации прокладки труб – горизонтальной или коллекторной лучевой, температура теплоносителя, подаваемого в каждый из отопительных приборов, будет одинаковой.

В каждой из комнат температуру можно регулировать выбранным вами способом – с помощью ручного термостата или автоматически. Если помещение перегревается, то термостат снижает количество поступающего в отопительный прибор теплоносителя или прекращает его подачу. Если этот излишний теплоноситель попадает в радиатор в соседнем помещении, то термостат перекрывает его подачу и там. Таким образом из обращения исключается лишнее количество теплоносителя.

При двухтрубном варианте невысокие потери давления в системе позволяют использовать насос небольшой мощности, что даёт возможность сэкономить на электроэнергии.

Использование двухтрубной системы не всегда означает, что происходит двойной рост металлоёмкости, поскольку низкое гидравлическое сопротивление позволяет использовать трубы для отопления частного дома и многоэтажных зданий меньшего диаметра.

Благодаря меньшему размеру труб двухтрубные системы менее заметны при открытом монтаже и более удобны для прокладки скрытым способом.

Значительным преимуществом, которым обладает двухтрубное отопление частного дома, является возможность замены, при необходимости, любого радиатора, не останавливая всю систему в целом. При однотрубном варианте провести работы по замене радиатора без полной остановки всей системы обогрева невозможно.

Устанавливать двухтрубную систему можно в любом доме, независимо от этажности. Она может работать и без использования циркуляционного насоса, но такая система будет менее эффективной, по сравнению с отоплением с принудительной циркуляцией.

Виды двухтрубного отопления

Двухтрубные системы отопления различают по виду разводки, которая может быть следующих типов:

  • с горизонтальной разводкой,
  • с вертикальной разводкой

В современном строительстве всё чаще применяют горизонтальную разводку, которая подходит для современных домов с большими площадями без простенков. В условиях панельно-каркасного строительства и отсутствия простенков монтаж стояков затруднён. Поэтому эффективно использование горизонтальной двухтрубной отопительной системы. Стояки для ответвлений располагают в нежилых помещениях. В такой системе радиаторы, расположенные на одном этаже, подсоединяют к единому стояку.

При устройстве вертикальной отопительной системы к одному стояку подключены радиаторы с разных этажей. Эта система примерно на 20% дороже горизонтальной разводки, а монтаж её более сложный. Но у неё есть и свои несомненные достоинства: отсутствие воздушных пробок и простота эксплуатации.

Двухтрубная отопительная система по направлению движения теплоносителя разделяется на следующие виды:

  • Тупиковому типу характерно противоположное направление тока нагретого теплоносителя и поступающего от радиаторов к котлу.
  • В прямоточных системах направление движения горячего и отработанного теплоносителя совпадают.

Различаются отопительные системы и по циркуляции теплоносителя, которая может быть естественной и принудительной.

Отопление частного дома двухтрубное с естественной циркуляцией теплоносителя применяют только в сооружениях с небольшими площадями – до 150 м2. Трубы в такой системе должны иметь больший диаметр и прокладываться в горизонтальной плоскости под определённым углом.

Недостатком такой системы является невозможность её регулирования, а достоинством – электронезависимость.

Монтаж двухтрубной системы отопления в частном доме большой площади или в многоэтажном здании осуществляют с установкой циркуляционного насоса. То есть, устраивается система отопления с принудительной циркуляцией теплоносителя. Для такой системы требуется постоянное наличие электропитания. Преимущество этой системы – трубы имеют меньший диаметр и могут быть проложены без соблюдения уклона.

Особенности монтажа двухтрубной отопительной системы

Основой создания отопительной системы является её гидравлический расчёт, который позволяет определить диаметр труб отопления и мощность теплогенератора, среди которых самым экономичным является газовый котёл. Наиболее удобный в эксплуатации, эстетичный и компактный – котёл электрический.

Расширительный бак должен находиться в наивысшей точке отопительной системы, а котёл в обязательном порядке располагают ниже.

Бак и котёл соединяются между собой главным вертикальным стояком, по которому вверх подаётся подогретый теплоноситель. От расширительного бака к радиаторам проложены трубы, по которым поступает горячий теплоноситель. По обратной трубе отработанная вода возвращается к теплогенератору.

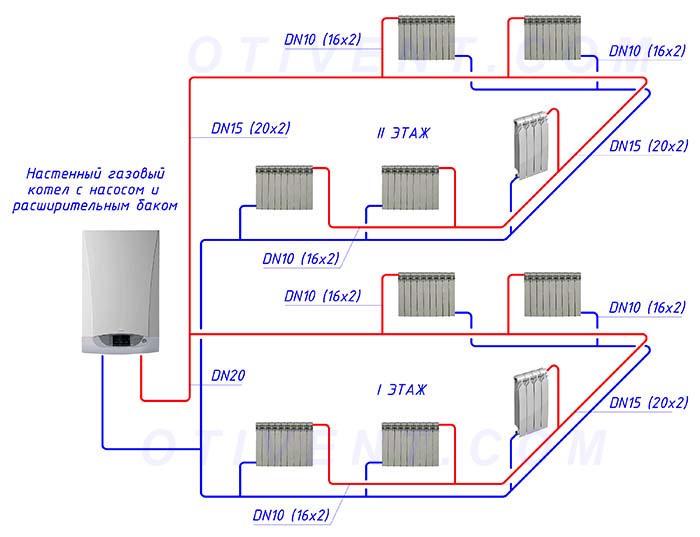

Схема монтажа двухтрубной системы отопления

Оптимально – на каждом радиаторе устанавливать вентиль, с помощью которого можно регулировать интенсивность поступления горячего теплоносителя.
При устройстве коллекторной отопительной системы необходимо правильно расположить распределяющий узел – гребёнку. Наилучшим является вариант, когда расстояние от коллектора до каждого отопительного прибора является примерно одинаковым.

Радиаторы и трубы для двухтрубной системы отопления

Для обогрева частного домостроения применяют следующие виды радиаторов: чугунные, стальные ребристые, стальные панельные, алюминиевые, биметаллические. К категории удобных в использовании современных отопительных приборов относятся панельные стальные радиаторы с нижним подключением и вмонтированным термостатическим вентилем.

Вид материала для труб должен быть определён проектом и его выбор зависит от гидравлических расчётов, экономических и экологических соображений. Современная промышленность для систем отопления предлагает трубы стальные из чёрной или нержавеющей стали, медные, полипропиленовые, металлопластиковые.

Для эффективной и удобной  эксплуатации двухтрубной отопительной системы важно соблюсти все правила её устройства: составить грамотный проект, приобрести качественные материалы, монтировать систему с применением требуемого инструмента и соблюдением правил, указанных в инструкциях к комплектующим системы.

схем оптимальных вариантов
