Кабель для проводки в деревянном доме

Кабель для деревянного дома

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

  • 1-ый этап – ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
  • 2-ой этап – прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома – обзор марок

Марка кабеля Назначение Заказать
СИП-4 Ввод кабеля в деревянный дом по воздуху Заказать СИП-4
СИП-2а Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления Заказать СИП-2а
ВБбШв Ввод кабеля в деревянный дом под землей Заказать ВБбШв
ПвБШв Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например) Заказтать ПвБШв
ВВГнг Скрытая или открытая прокладка кабеля внутри деревянного дома Заказать ВВГнг
NYM Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно. Заказать NYM

Ввод кабеля в деревянный дом

Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап – прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение – NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 – для электрических плит.

Для расчета сечения кабеля в вашем случае рекомендуем ознакомиться с нашей статьей “Как выбрать сечение кабеля для квартиры?

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар – это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки . Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А), ВВГнг-П(А) – медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода “нг” – означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) – обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS, ВВГнг-П LS – данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
  • NYM – медный провод с цельной жилой. Изготавливается по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

  • РКГМ – медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка – это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) – состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид – самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен – самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105, устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий, внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается, из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево “сосна”. При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки – жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом – жестки, одножильный и мягкий, многожильный
  • метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы – мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода , а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

– Проводка в электротехнической гофрированной трубе

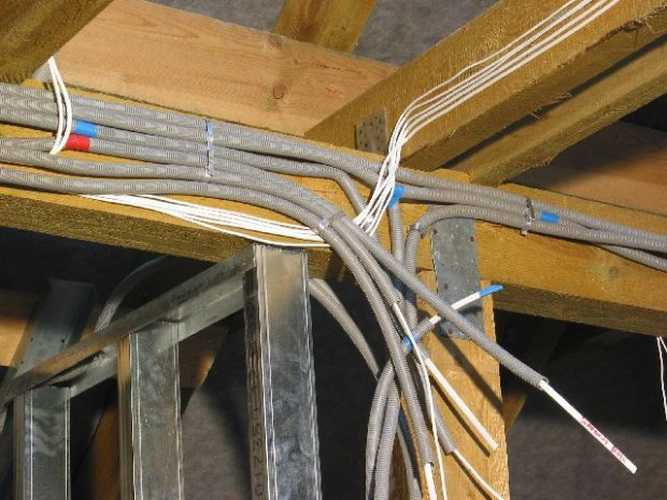

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

– Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

– Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

  • При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
  • Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

  • через гофру можно протянуть только мягкий провод;
  • со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

  • чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
  • на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

Вариант прокладки в специальной гофрированной трубе

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

Ретро стиль

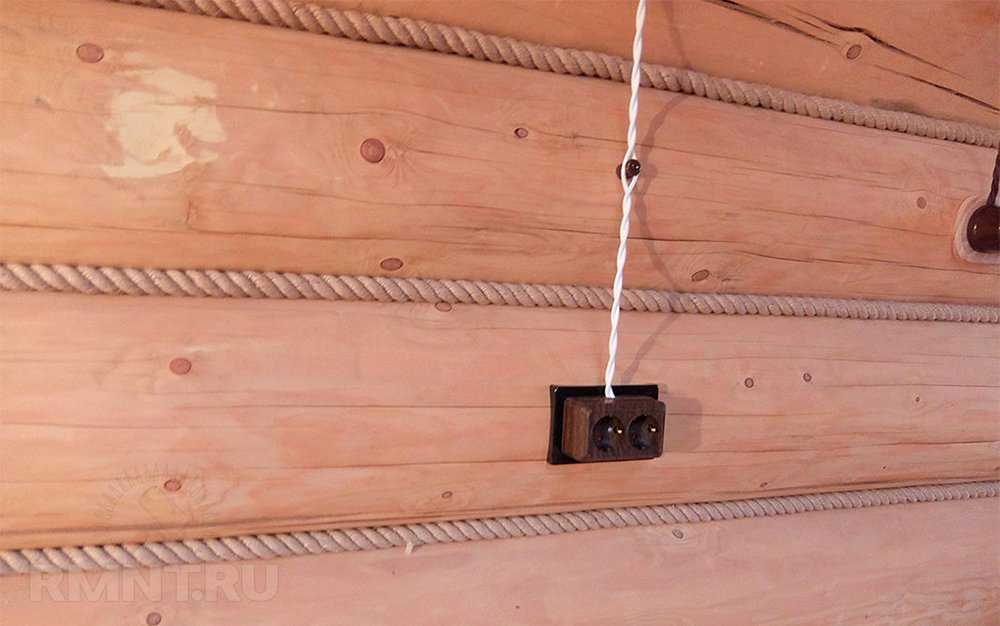

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм2. Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

  • нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
  • нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма. С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

  • нг-LS – с пониженным газо- и дымовыделением;
  • нг-HF – не выделяет разрушающих газообразных продуктов горения;
  • нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
  • нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
  • нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
  • нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки. Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме лучше поставить несколько УЗО:

  • с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
  • по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
  • на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

  • выберите кабель с негорючей изоляцией;
  • для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
  • правильно рассчитайте сечение, при необходимости возьмите с запасом;
  • не экономьте на скрутке и «монтажных мелочах»;
  • поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Электропроводка в деревянном доме: рекомендации опытных электриков

Удобства и коммуникации стали основной составляющей человеческой жизни. Такой комфорт трудно представить без электричества. Снабжение дома электрокоммуникациями не обходится без учета определенных правил. В этой статье мы подробно разберемся в вопросе, как прокладывается электропроводка в деревянном доме по схеме и требованиям.

Сегодня стали очень часто использовать для строительства частных домов именно древесину. Это выполняется не только со стороны эстетических соображений, а еще из-за натуральности сырья. Весьма трудоемким процессом в строительстве, является разводка коммуникаций, а именно электрификации жилища.

Содержание

  • 1 Действующие правила для разводки проводов
  • 2 Правила монтажа электропроводки в деревянном доме
  • 3 Этапы монтажа электропроводки в деревянном доме
  • 4 Тонкости распределения открытой проводки в деревянном доме
  • 5 Какие провода выбрать для открытой проводки?
  • 6 Виды кабелей и их преимущества для проводки в деревянных домах
    • 6.1 Провод ВВГ
    • 6.2 Провод NYM
    • 6. 3 Провод ПУНП

Действующие правила для разводки проводов

Обязательно соблюдайте осторожность — это требуется для любых работ с электроустановками.

Открытая электропроводка в плинтусах

Правила монтажа электропроводки в деревянном доме

Важно! На момент монтажа электрики в дом руководствуйтесь тремя правилами: безопасность, пожаробезопасность и техника безопасности.

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать. Плюс — отсутствие сверканий, искр и шипений проводников.

Электропроводка в деревянном доме скрученными кабелями.

Этапы монтажа электропроводки в деревянном доме

Важно перед выполнением монтажных работ все подготовить, обязательно наличие схемы размещения кабелей, как по всему помещению, так и в отдельных распределительных коробках.

Обратите внимание! Установка розеток и выключателей в древесине не рекомендуется, так как при нарушении контактов воспламенение неизбежно.

  1. Первым делом выполняем подвод основного кабеля, идущего от главного щитка. Чтобы его прокинуть, необходимо подготовить специальные короба, в которых будет сделать разводку удобнее всего. Помните длина кабеля должна быть вычислена верно, так как выполнять соединение токоведущих проводников из нескольких частей, кроме как в распределителе не рекомендуется.
  2. Беремся за подсоединение мощных потребителей (розеток и выключателей). В деревянном доме подобные установки крепятся саморезами прямо на поверхность стены. Благодаря чему монтаж не занимает массу времени и проводится легко.
  3. Формируем источник энергообеспечения, то есть щит. Для этого можно приобрести специальный металлический распределитель. В наше время практически не применяются пробки. Идеально установить автоматы или УЗО. Ведь часто возникает необходимость обесточить часть дома, например, для ремонтных целей.
  4. Когда все необходимые инструменты подключены в щитке, подсоединяем к нему шину заземления. Важно сделать защиту еще до начала разводки проводов по дому.

Важно! Выполнение работ по монтажу нужно выполнять последовательно, не пропуская даже мелочей.

Открытая электропроводка в деревянном доме

Тонкости распределения открытой проводки в деревянном доме

По сути, монтаж открытой проводки проводится двумя путями. В первом случае все кабеля пропускаются над напольным покрытием, а отводы к потребителям поднимаются кверху. Следующий вариант предусматривает установку проводников под потолком, отводя проводники вниз.

Выбрать одно из двух может хозяин самостоятельно: это зависит от разновидности проводки, а также от дизайна комнаты. Чтобы кабеля были менее заметны, принято тянуть их по границам дверных проемов. При монтаже входящего провода, его следует размещать над полом, а после поднимать к предполагаемым потребителям.

Провода современного типа, предназначенные для домашнего использования, имеют устойчивость к горению и воспламенению. Тем не менее не стоит исключать риск возникновения возгорания. Если ваши провода скрыты под слоем штукатурки — это абсолютно безопасно, а вот в домах деревянного типа, где хозяева попытались скрыть кабеля под подвесные потолки, они несут реальную угрозу.

Монтировать открытый тип электрической сети в доме необходимо с использованием соединительных клемм. Никаких иных способов соединения токоведущих проводов не должно использоваться. Даже самые надежные соединения не могут гарантировать нарушение контакта между стыком.

Рекомендация! Приобретайте современные пластиковые клеммы или самозажимные крепежи для проводов. Такие приспособления надежно изолируют оголенные жилы друг от друга.

Правильно выполненная электропроводка в деревянном доме

Какие провода выбрать для открытой проводки?

Надежность электричества в вашем доме зависит от того с какими намерениями вы подойдете к вопросу его выбора. Предлагаем определиться, каким моментам следует уделить внимание:

  • наличие маркировки — это важный элемент. Ее значения очень важны для создания сети;
  • на внешней оболочке кабеля производитель указывает ГОСТы и марку изготовления;
  • обратите внимание на отметку сечения кабеля. Некачественный или самодельный продукт таким значением не обладает;
  • ориентируйтесь на стоимость. Тут важно найти средний показатель, так как слишком низкие по цене, не обладают должными свойствами, а в дорогих не всегда есть необходимость;
  • фирма-производитель должна быть указана на оболочке.
    Также ее знает продавец. Если вы заметили провода китайского изготовления, — от них лучше сразу отказаться. Скорее всего, в этой конструкции использовались материалы, не отвечающие надежности.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.

Данный проводник не устойчив к воздействию солнечных лучей и слишком быстро выходит из эксплуатации. Даже этот недостаток не влияет на востребованность многожильного провода.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

Наружная проводка в деревянном доме: выбор кабеля, ввод электролинии

При подключении здания к подстанции особую роль играет наружная проводка в деревянном доме. От того, насколько верно были подобраны материалы и точно выполнен монтаж всего оборудования, будет зависеть безопасность строения от возможности возникновения возгорания.

Содержание

  1. Требования к наружной проводке деревянного дома
  2. Подготовка проекта электроснабжения
  3. Выбор кабеля и устройств
  4. Выбор вводного кабеля и автоматики
  5. Однофазное питание
  6. Ввод электролинии в дом
  7. Устройство электрощита
  8. Противопожарная защита

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.

В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.

Основные требования к электропроводке деревянного дома:

  • При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
  • Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
  • Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
  • Прокладку желательно вести открытым методом. Это облегчает диагностику.
  • Электрощит должен быть идеально изолирован от деревянных материалов.
  • Каждая группа в электрической сети комплектуется отдельным автоматическим выключателем. Крайне нежелательно превышать номинал токов. Это может привести к перегреву проводника.

Безопасность электропроводки для домочадцев регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше всего ориентироваться на «Правила устройства электроустановок». Документ написан понятным языком и содержит полную информацию по монтажу электропроводки в частном доме.

Эти знания помогут проконтролировать действия электриков, нанятых для работы в доме. Также они позволят провести самостоятельную диагностику в экстренных случаях и выполнить временный ремонт до прихода специалистов.

Подготовка проекта электроснабжения

Чтобы провести электрификацию деревянного дома потребуется индивидуальный проект. Но прежде всего подается заявка в ОАО «Региональные электрические сети». Выбирается ближайший, к будущему жилью, филиал и подписывается договор, разрешающий присоединится к электрической сети.

Проектирование проводят пошагово:

  • Для нахождения общей мощности суммируется сила всех бытовых электроприборов по паспортным данным. К итоговой цифре необходимо прибавить еще 30%. Это нужно для создания запаса на случай пиковых нагрузок.
  • Чертится схема, на которой указываются: вводный кабель, розеточные группы, освещение, электропроводка и электрощит. Чертеж выполняется на базе плана дома.
  • Сечение проводов подбирается заранее, отдельно каждой группе в сети. Как и месторасположение распределительных коробок.
  • Выбирается идеальный путь для пролегания кабеля и наносится на план.
  • Руководствуясь нормативными документами, которые разрешают только строго вертикальное или горизонтальное расположение проводов, необходимые повороты в проводке проводить под углом 90°.

Стоит учесть все металлические предметы на пути пролегания проводки. Их необходимо обойти на расстоянии в 30 см.

Выбор кабеля и устройств

Необходимо заранее определить нужное количество всех проводов и устройств. А также выбрать нужные из предлагаемых поставщиками и производителями.

Для частных домов используют два типа кабелей:

  • NYM. Евростандартный силовой кабель, который применяют для сетей с напряжением до 660 Вт.
  • ВВГнг. Двойная виниловая оплетка позволяет его использование в сети напряжением до 1 кВт.

Для определения нужного сечения жилы необходимо обратится к нормативным документам. Там есть таблицы, позволяющие выбрать нужный кабель. Для розеток берут медную жилу в 2,5-4 мм, а для освещения подойдет алюминиевый провод сечением 1,5-2,5 мм. Но для деревянного дома рекомендуется применять только медный кабель. Он менее подвержен перегреванию.

ПУЭ поможет правильно подобрать автоматические выключатели и розетки. Обычно берут с заземлением на 16 Ампер.

Лучше установить в помещении группу из 3-4 розеток, чем в дальнейшем пользоваться тройником.

Выбор вводного кабеля и автоматики

Дифавтомат, как и вводный кабель, выбирается с учетом всех бытовых электроприборов и осветительных ламп, которые предполагается эксплуатировать. Данные по мощности берутся из технических паспортов или инструкций. Все плюсуется и к итоговой сумме прибавляется необходимый запас для безопасности.

Необходимо подобрать вводной дифавтомат так, чтобы при критической нагрузке разрывалась цепь в электрощите, а само здание не обесточивалось. Для деревянного дома выбирают одно- или двухполюсный автомат и монтируют его после счетчика.

Однофазное питание

Для электрификации частных деревянных домов используют однофазную сеть с напряжением тока в 220 В и частотой 50 Гц. Местная подстанция подает ток к распределительному щитку в доме по двужильному кабелю, без заземления. В случае, когда используется трехжильный, то применяется защитное заземление.

Ввод электролинии в дом

В Европе электролинии спрятаны под землей. В России линии электропередач протянуты над землей между опорными столбами. И в дом электрокабель подается тоже по воздуху. От столба к жилищу натягивается трос и к нему крепится провод. Это уберегает кабель от разрыва под собственным весом и применяется, когда расстояние до дома более 20 м. А при необходимости между столбом и домом устанавливается дополнительная опора.

Если же длина до несущего столба не велика, то можно применить самонесущий изолированный провод (СИП), без троса.

Но также используется и надежный способ прокладки проводки под землей. Для этого применяют бронированный кабель. Провод защищают гофрированной металлической трубой.

Роется траншея на глубину в 70 см и засыпается 20 см слоем песка. На него укладывается гофра с кабелем и снова засыпается 15-ти сантиметровым пластом песка. Остальное пространство заполняется землей.

В идеале подвод кабеля нужно располагать в непосредственной близости распределительного щита. А в стену устанавливают металлическую гильзу для проводки кабеля.

Устройство электрощита

Внешняя проводка в деревянном доме подводится к распределительному щиту. Далее ток поступает на оборудование, которое отвечает за безопасность и точную работу электросистемы. Для деревянного дома предпочтительнее металлическая коробка на 15 модулей и заземляющей шиной.

Установка подразумевает следующие требования:

  • Расположение в 120-140 см над полом.
  • Задняя стенка наглухо крепится к поверхности стены саморезами.
  • Если используется больше 15 модулей, то необходимо установить внутри две дин-рейки.

Часто УЗО не ставят, так как при наличии автоматов не требуется. Но специалисты электрики советуют установить. Оно понадобится, когда придется вручную отключить дом от подачи напряжения.

Противопожарная защита

Выделяют правила при вводе электрокабеля в деревянный дом:

  • Монтаж УЗО.
  • Прокладка проводов в металлических коробках или трубах.
  • Обеспечение заземления и контроль неразрывности.
  • Монтаж системы уравнивания потенциалов.

При неуклонном выполнении требований технической безопасности при проведении электроработ, будет достигнуто полное исключение риска возгорания проводки. Это обезопасит дом от пожара и послужит гарантией бесперебойной работы электросистемы на многие годы.

Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа



Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др. ) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

  1. В гофре, сделанной из ПВХ.
  2. В металлорукаве.
  3. В трубах, сделанных из ПВХ или металла.
  4. В коробах, сделанных из ПВХ.
  5. На скобах.
  6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы



Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Использование открытой проводки с фарфоровыми роликами

Выключатель под проводку на стене
Декоративный выключатель с розеткой

Горизонтальная проводка на деревянной стене
Выключатели и розетки для открытой проводки

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

  1. Электропровода.
  2. Розетки и включатели.
  3. Металлические гильзы.
  4. Пластиковые втулки.
  5. Разводные коробки.
  6. Удлинитель.
  7. Металлическая пластина.
  8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
  9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

  1. Бокорезами и пассатижами.
  2. Набором отверток.
  3. Напильником.
  4. Молотком.
  5. Зубилом.
  6. Монтажным ножом.
  7. Гаечными ключами.
  8. Электрической дрелью.
  9. Мультиметром.
  10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.



Правильная замена проводки в квартире панельного дома — что надо знать и уметь Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения Замена электропроводки в квартире, список необходимых инструментов и материалов Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Электропроводка в деревянном доме: открытая, скрытая, ретро

Обилие новых строительных материалов и инновационных технологий несколько отодвинули в сторону применение древесины. Однако остаются места, где дерево остается единственно доступным решением для постройки собственного дома.

Даже в негорючих каменных домах неполадки в электрических сетях приводят к частым возгораниям. Там горит отделка, шторы, мебель и т.п. В деревянных домах к горючим материалам добавляется материал самого дома. Поэтому разводка электропроводки в деревянном доме занимает особое место в теории и практике электромонтажных работ.

Кабель для электропроводки в деревянном доме

Устойчивые к огню кабели бывают двух типов: огнестойкие и не распространяющие горение. Кабели, не распространяющие горение, под воздействием высоких температур плавятся и выходят из строя. Огнестойкие кабели могут некоторое время продолжать работать даже под воздействием открытого пламени.

Большой выбор таких изделий можно найти и заказать на сайте. Здесь же опытные менеджеры помогут подобрать кабель именно для ваших целей. Продукция получена от лучших мировых производителей. Свойства изделий подтверждены международными сертификатами.

Все марки кабеля соответствуют требованиям ПУЭ. Обратите внимание на изделия маркированные в соответствии с ГОСТ 31565-2012 буквами «нг», которые обозначают кабель, не распространяющий горение даже при групповом способе прокладки. Обозначение «нг» может идти с различными дополнительными буквами:

  • нг-LS – с низким дымовыделением;
  • нг-HF – без выброса коррозионно-активных веществ;
  • нг-FRLS – огнестойкий.

Также имеется множество марок кабеля с обозначениями, состоящими из комбинаций вышеперечисленных обозначений и имеющих соответствующие комбинированные свойства. Чтобы сделать электропроводку в деревянном частном доме достаточно маркировки «нг». Наибольшей популярностью для этих целей пользуется кабель ВВГнг.

Под этой аббревиатурой продают гибкий медный кабель в поливинилхлоридной изоляции устойчивый к высокой температуре. Изделие представляет собой силовой кабель с минимальным сечение жилы 1,5 мм². Имеются пяти и двужильные кабели. Своей популярностью у потребителя кабель обязан наилучшему соотношению цены и качества.

Хорошими эксплуатационными и противопожарными качествами отличается кабель NYM, изготавливаемый в соответствии с ГОСТ 22483. Кабель имеет три слоя изоляции: каждая жила отдельно, весь пучок жил и дополнительная оболочка из ПВХ.

Открытая проводка в деревянном доме

Невзирая на жаркие споры о преимуществах того или иного вида электропроводки в деревянных домах, все соглашаются с тем, что открытая проводка имеет одно существенное преимущество: она постоянно на виду. А это значит, что возникновение пожароопасной ситуации можно будет пресечь в начальной стадии.

Возгорания электропроводки редко случаются внезапно. Как правило, этому предшествует этап нагрева проводов, появление запаха подгорающей изоляции или искрение в розетках и выключателях.

Прокладку проводов можно вести несколькими способами:

  • на фарфоровых роликах;
  • в гофре, коробах или трубах из ПВХ;
  • в металлорукаве или металлических трубах;
  • в кабельных лотках или кабель-каналах.

Не будет лишним напомнить, что все вышеперечисленные изделия должны быть выполнены из сертифицированных материалов и не поддерживать горение.

После разметки трассы устанавливаем металлические основания в местах крепления розеток и выключателей. Да, именно так. Таковы суровые реалии нынешнего времени. Забудьте про асбестовое полотно и прочие «чудеса» прошлого века.

Прокладку проводов можно проводить любым из перечисленных выше способов, но проход провода через деревянные конструкции должен осуществляться только в металлической трубе (гильзе).

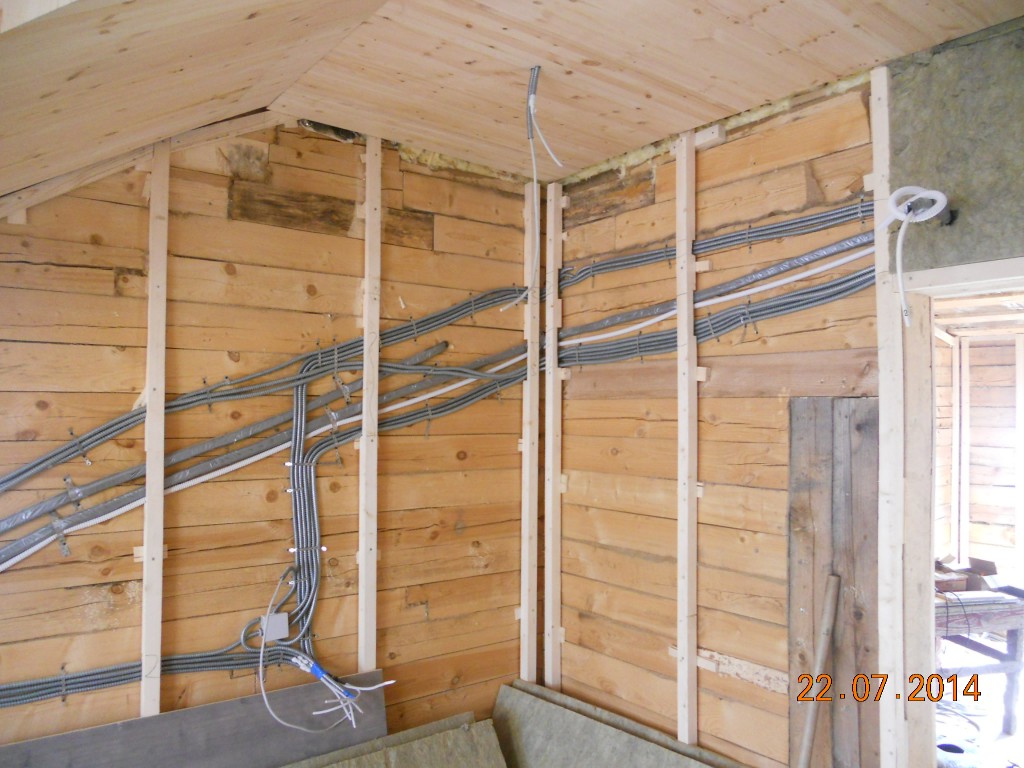

Скрытая электропроводка в частном деревянном доме

Начинать работы следует с составления подробной монтажной схемы. Это не только сведет до минимума возможные ошибки, но и послужит указателем на все время эксплуатации домашней электросети.

Благодаря наличию такой схемы, с указанными местами прокладки провода, можно исключить случаи забивания гвоздей в кабель при попытках размещения навесных шкафов.

С точки зрения пожарной безопасности, лучшим способом организации закрытой проводки в деревянном доме будет прокладка кабеля в металлорукаве или коробах. Для ответвления одиночных проводов можно использовать гибкие медные трубки.

При разводке кабеля следует строго соблюдать минимальные радиусы изгиба. В противном случае, под воздействием низких температур, изоляция может лопнуть. В местах разветвления необходимо устанавливать распаечные коробки.

Это основные принципы, которых нужно придерживаться при разводке кабеля в деревянных домах. Существует еще много тонкостей и подробностей, с которыми необходимо познакомиться в специализированных изданиях, прежде чем браться за работу.

Ретро электропроводка в деревянном доме

Люди, родившиеся в середине прошлого века, еще помнят этот вид электропроводки. Он с одинаковым успехом использовался как в домашних, так и в производственных условиях. По сути, это открытая электропроводка на фарфоровых роликах.

Говорят, все, что не успели вовремя выбросить, со временем становится антиквариатом. Нечто подобное происходит и со спросом на монтаж открытой ретро электропроводки в деревянном доме. А для домов, сложенных из бревен, это едва ли не единственный способ провести электричество в дом. Правила проводки несложны, но весьма специфичны:

  • специальным образом скрученные провода крепятся на фарфоровых роликах, которые обеспечивают минимальное расстояние провода от стены не менее 1 см;
  • изоляция провода двухслойная;
  • материал провода преимущественно медь.

Первый слой изоляции делают из винила. Второй слой может быть из хлопковой ткани или стекловолокна. Хлопковую ткань пропитывают огнеупорным лаком. Поскольку такая проводка играет важную эстетическую роль, то рынок предлагает дорогие изделия, в которых верхний слой изоляции выполнен из шелка.

Розетки, выключатели и другие установочные изделия больше похожи на произведения искусства, чем на электротехнические изделия. Эту продукцию поставляют, в основном, зарубежные фирмы и стоит она дороже обычной. Потребитель может заказать провод определенного цвета, под свои обои.

Встречаются одиночные виды изделий и от отечественных производителей, но они тоже не дешевы, ибо представляют собой фактически ручную сборку из комплектующих, сделанных теми же иностранными фирмами.

Лайфхак: При большом желании разместить наружную электропроводку в деревянном доме в стиле ретро за умеренные деньги, можно сделать это следующим образом – разместить декоративную проводку только в «представительских помещениях» на виду, а кладовки, спальни, гардеробные и гладильные помещения оборудовать обычным способом.

Комплекс мер по электро и пожаробезопасности

Кроме правильного подбора марки кабеля, расчета его сечения и соблюдения технологии прокладки электросети в деревянном доме, никто не отменял старые проверенные способы защиты электрооборудования и человеческой жизни.

Для защиты сети от превышения тока выше расчетного и токов короткого замыкания (КЗ), необходимо использовать автоматические выключатели (АВ). Автоматические выключатели отключат питание на участке сети в случае превышения силы тока по отношению к номинальному.

Очень важен расчет номинального значения тока автоматического выключателя. Если поставить АВ с малым номинальным током в сеть с большой нагрузкой, то он будет выбивать сразу в момент включения. Если поставить АВ с большим номинальным током на участок цепи не учитывая сечение кабеля и нагрузку, то может получится так, что он сработает только к моменту приезда пожарных.

Правильный расчет номинальных токов АВ и расстановка их по цепи называется обеспечением селективности (избирательности) защиты и требует высокой квалификации персонала.

Для защиты людей от поражения электрическим током необходимо применять устройства защитного отключения (УЗО). В отличие от АВ, которые срабатывают от токов в десятки и сотни ампер, УЗО сработает от утечек тока величиной в 10 мА – 300 мА.

Например, УЗО сработает при касании человеком токопроводящих элементов или при слабых утечках тока через потрескавшуюся или отсыревшую изоляцию. Как и в случае с АВ, расстановка УЗО требует учета селективности.

Заключение

В заключение остается сказать, что современные технологии позволяют вести электропроводку по деревянным конструкциям с достаточной степенью пожаробезопасности только при соблюдении вышеперечисленных условий.

Лица, которые хотят провести такие работы самостоятельно, должны соблюсти все условия безопасности и иметь определенный уровень подготовки. Это не тот случай, когда работу могут осилить дилетанты.

Какой кабель использовать для электропроводки в квартире и доме: марки, сечения, негорючие

На прилавках магазинов представлен широкий ассортимент электротехнической продукции. Не исключение и силовой кабель для электропроводки. Неподготовленному пользователю сложно понять, какой кабель использовать для разводки в квартире.

Содержание

  • 1 Отличие кабелей от проводов
  • 2 Медь или алюминий
  • 3 Одножильный или многожильный кабель
  • 4 Сечение кабеля
  • 5 Популярные марки электропроводки
    • 5.1 Кабель ВВГ
    • 5.2 Кабель NYM
  • 6 Какой провод не подходит?
    • 6.1 Провод ПВС
    • 6.2 Провода и шнуры ШВВП, ПВВП
    • 6.3 Провод ПУНП

Различие между кабелями и проводами

Многие считают вышеуказанные понятия синонимами. Изделия можно отличить по маркировке производителя. Преимущественно под кабелем подразумевают провода, покрытые прочным двойным слоем изоляции, один из которых покрывает токопроводящие жилы, а второй покрывает весь комплекс.

Провод отличается более легкой изоляцией, что придает этому элементу ослабленную структуру. Иногда бывает двойным, но в открытом виде характеризуется неустойчивостью в агрессивных условиях. Он не устойчив к длительным нагрузкам и может легко загореться. Решая, какие провода лучше всего подходят для электропроводки вашего дома, имеет смысл выбрать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство использования. Основной единицей классификации является спецификация.

Медь или алюминий

В советское время для квартирной электропроводки применялся алюминий, что было обусловлено:

  • более низкой ценой по сравнению с медными проводами для электропроводки;
  • легкая конструкция.

В то же время алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводность;
  • окисление при контакте с воздухом, что увеличивает сопротивление и уменьшает полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа электропроводки.

Преимущества меди, используемой в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • высокая механическая прочность;
  • установка проста.

Единственным недостатком такой проводки является ее высокая стоимость. Определить, какой кабель нужен для электропроводки, можно в строительных нормах, согласно которым электропроводка в различных зданиях осуществляется медными кабелями и проводами. Вот ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения – с медными или алюминиевыми. При использовании многометаллических элементов придется покупать соединительные колодки или специальные клеммы, препятствующие прямому контакту металла, из-за которого алюминий сильно окисляется. Это увеличивает контактное сопротивление, нагрев и способствует возгоранию.

Электрические цепи в пожароопасных конструкциях с алюминиевыми жилами наиболее подвержены перегреву, поэтому в деревянном доме следует использовать медную проводку.

Одножильный или многожильный кабель

Используются как одножильные, так и одножильные и многожильные провода. Определяется, какой кабель вам нужен для проводки, определяется используемым вами оборудованием: стационарным или переносным.

Кабель одножильный имеет повышенную жесткость и применяется в стационарной проводке. Многопроволочная имеет несколько тонких жил, образующих поперечное сечение жилы. При подсоединении их к клеммам необходимо выполнить их обжимку или заделку. Такие элементы используются в труднодоступных местах и ​​при подключении переносной техники.

Оба варианта можно использовать для домашней электропроводки. Выбор основывается на простоте установки и эксплуатации. Для скрытой проводки можно использовать сплошной провод под штукатурку. Для массивных крутых поворотов лучше использовать многожильный проводник в любом варианте разводки. На сегодняшний день для электропроводки в квартире используется 3-х жильный одножильный ( одножильный ) кабель.

Одножильные элементы применяются также для ввода кабеля в квартиру. Из-за своей горючести многожильные кабели не применяют для стационарной прокладки в квартирах.

Сечение кабелей

Выбор электропроводки для деревянного дома или квартиры производится из имеющихся медных жил, с минимальным сечением — 1,5 мм². Он характеризует грузоподъемность. С такими элементами 1 мм² пропускает 8-10 А, а с алюминием – всего 5 А. Расчет электропроводки в отдельно стоящем доме или другом здании выполняется отдельно по нагрузке, затем выбираются кабели следующих сечений.

В таблице приведены сечения используемых для бытовой электропроводки (кабель ВВГнг-LS).

Обозначение , мм² . Sockets 3х2,5 5,9 16
For electric stove or cooker hob 3х6 10,1 32

The entry wiring in the apartment is made with a сечением 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первая — это площадь круга, рассчитанная как 0,785 квадрата диаметра. Эта цифра всегда округляется в большую сторону при покупке.

Популярные марки электропроводки

ГОСТ 31565 регламентирует применение огнестойкой электропроводки. Допускается применение при выполнении внутренней электропроводки следующих типов кабелей:

  • нг-LS — с пониженным газо- и дымовыделением;
  • нг-HF — не выделяющие при горении галогены и продукты на основе газов при горении.

К разновидностям 1 типа относятся ВВГнг-LS , а ко 2 — ППГнг-HF. .

К негорючим электрокабелям относятся марки ВВГ и NYM. К преимуществам их использования относятся:

    • большой ассортимент;
    • высокая пожарная безопасность;
    • простая установка;
    • качественное исполнение;
    • высокая прочность;
    • малодымный и самозатухающий.

Кабель ВВГ

Для многих специалистов не стоит вопрос, как выбрать провод для прокладки в жилом помещении. Они используют марку ВВГ. Здесь используются одножильные медные жилы. Широко распространен в сооружениях с нормальной или повышенной влажностью. Максимально допустимое напряжение 660 В. В 1 элементе 1-5 проводов сечением 1,5-240 мм². Форма проводников различна: от треугольной до плоской.

Выпускается несколько моделей, различающихся параметрами утеплителя:

  • ВВГ — с утеплителем и виниловой обшивкой;
  • аналог с индексом «нг» — снабжен изоляцией с функцией самозатухания;
  • «нг»-разновидность с продолжением -LS — аналогичная негорючая изоляция жил с пониженным дымовыделением оболочкой;
  • ВВГнг ФР-ЛС — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде слюдяной ленты.

Все разновидности «ng» подходят для установки в связках (1 держатель). Также их используют для проводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM.

Создан в Германии. Произведено в Российской Федерации. В нем используется медный проводник. Приверженцам европейских товаров лучше использовать эти кабели для разводки в квартире. По характеристикам аналогичен ВВГнм. Она может быть однопроволочной многопроволочной, сечением от 1,5-10 мм², и многопроволочной – от 16 мм². В состав входит резиновый наполнитель, который обеспечивает негорючесть и располагается между изоляцией жил и оболочкой. Кабель для розеток применяют сечением 3х2,5, для выключателей – 3х1,5.

Подробнее о кабеле NYM можно прочитать в нашей статье.

Какие провода не подходят?

Проводить электропроводку по квартире не кабелем, а проводом, даже если он многожильный или с двойной изоляцией — не лучшая идея. Они легко воспламеняются при длительном использовании. Провода не соответствуют требованиям ПУЭ для жилых домов. Поэтому, если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, следует ответить, что кабель б/у.

Провод ФВС.

Из него изготавливают удлинители, подключают бытовую технику к домашней электропроводке. Работа производится до 380 В, количество жил — 2, сечение многопроволочной жилы 0,75-10 мм². Используется медный проводник, обернутый в виниловые материалы.

Проводка некачественная. Стоимость невысокая, но перевешивается более высокой ценой работы:

  • Соединительные концы необходимо залудить и запаять;
  • имеет повышенную пожароопасность из-за многопроволочной жилы;
  • не предполагает их наличие в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Бытовые электроприборы подключены. Без негорючей изоляции. Срок службы не долгий. Не используйте для стационарной проводки.

Провод ПУНП

Из-за своей ненадежности этот провод с 2007 года запрещен в электропроводке. В СССР был разрешен. Сегодня из-за использования мощного оборудования он не способен выдерживать повышенные нагрузки. У него слабая изоляция.

Связанные статьи:

Выбор многожильного или сплошного провода

Выбор многожильного провода или сплошного

Перейти к основному содержанию

  • Узнать цену

> Выбор многожильного или цельножильного кабеля

13 июня 2022 г. / Общие, 101 Learning, Установка и тестирование, Передовой опыт

Вы, наверное, знаете, что как экранированный, так и неэкранированный медный кабель с витой парой выпускается в виде многожильных или одножильных проводов. Когда дело доходит до выбора того или иного, есть много соображений, включая стандарты, среду, область применения и стоимость. Давайте рассмотрим различия и соображения, чтобы вы могли решить, какой тип кабеля подходит для вашей конкретной установки.

Различия между многожильным и цельным кабелем

Первое различие между многожильным и одножильным кабелем заключается в способе их изготовления: термины многожильный и сплошной относятся к фактической конструкции медных проводников внутри кабеля.

  • • В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «прядей» проводов малого сечения, которые концентрически намотаны вместе по спирали, подобно веревке. Многожильный провод обычно обозначается двумя числами, где первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG.

  • • В одножильном кабеле каждый из восьми проводников состоит из одного провода большего сечения. Одножильный провод определяется только одним номером калибра, чтобы указать размер проводника, например, 24 AWG. Будь то одно-, двух- или четырехпарный кабель, калибр твердого проводника является спецификацией кабеля.

Это приводит к самой заметной разнице: гибкость . Многожильные кабели гораздо более гибкие и могут выдерживать большие изгибы; однако в наконечниках эти гибкие нити могут со временем порваться или ослабнуть. Одножильные кабели более жесткие и могут сломаться, если их сгибать слишком сильно или слишком часто, но одножильные проводники будут сохранять свою форму с течением времени и должным образом входить в соединители смещения изоляции (IDC) на разъемах, коммутационных панелях и соединительных блоках.

Менее очевидная разница между многожильным кабелем и кабелем с одножильным проводом заключается в производительности . Как правило, сплошные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и с меньшей вероятностью подвержены влиянию вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Одножильный провод также может проводить больший ток, чем многожильный провод. Проводники большего сечения (более тонкие) имеют больше вносимых потерь, чем проводники меньшего сечения (более толстые); многожильные кабели имеют затухание на 20–50 % больше, чем одножильные медные проводники (20 % для 24 AWG и 50 % для 26 AWG). Поскольку поперечное сечение многожильного проводника не полностью состоит из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Что лучше: многожильный или сплошной провод?

Когда дело доходит до 90-метровых горизонтальных постоянных соединений, выбора нет: будь то экранированная или неэкранированная витая пара, стандарты TIA и ISO/IEC требуют сплошного кабеля. Многожильный кабель (24 и 26 AWG) ограничен коммутационными шнурами и длиной 10 метров в пределах 100-метрового канала.

Поскольку многожильные кабели более гибкие и могут выдерживать изгибы, из них получаются отличные патч-корды для соединений оборудования и кросс-соединений, где кабели часто изгибаются и манипулируют ими; всего на 10 метрах канала повышенные вносимые потери и сопротивление не влияют на общую производительность канала. Однако меньшие многожильные патч-корды 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за меньшего сечения, имеют некоторые ограничения — приобретите патч-корды Skinny on 28 AWG, чтобы узнать больше.

Однако открытая офисная среда — это особые ситуации; они сталкиваются с регулярными реконфигурациями и могут потребовать более гибкой кабельной системы. В этих установках стандарты позволяют скрученным патч-кордам занимать более 10 метров канала. Однако, если вы используете более 10 метров многожильного кабеля в канале, отраслевые стандарты требуют уменьшения общей длины канала, чтобы учесть большие вносимые потери и сопротивление постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, общий калибр является важным фактором: кабели большего калибра (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинальных значений для многожильных кабелей 26 AWG составляет 0,5, в то время как для многожильных кабелей 24 AWG — всего 0,2, а для многожильных кабелей 22 AWG вообще не требуется снижения номинальных характеристик.

Ниже приведены расчеты для определения общей длины канала, где H=длина горизонтального кабеля, D=коэффициент снижения номинальных характеристик, C=общая длина многожильного кабеля и T=общая длина канала.

Например, если вы используете 60 метров горизонтального одножильного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения номинала 0,2, общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете настоящую математику: общая длина многожильного кабеля = [105–60]/[1 + 0,2], или 37,5, а общая длина канала = 60+37,5, или 97,5 метра.) Если вы используете многожильный кабель 26 AWG со снижением номинальных характеристик на 0,5, длину канала необходимо уменьшить до 90 метров.

PoE предъявляет повышенные требования к многожильным патч-кордам

В то время как многожильный кабель является нормой для патч-кордов в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисах), основное применение, которое следует учитывать в современных локальных сетях, требует использования цельных патч-кордов. : Питание через Ethernet (PoE). Когда PoE доставляется по медному кабелю с витой парой, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура кабеля увеличивается. Многожильные патч-корды с более высокими вносимыми потерями и сопротивлением постоянному току с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не проблема в помещениях с контролируемой средой, таких как TR, многожильные патч-корды могут стать проблемой, как только вы начнете подключать устройства на потолке — подумайте о беспроводных точках доступа, камерах безопасности, светодиодных светильниках и многом другом. В соответствии с передовой практикой, если окружающая среда не контролируется по температуре и кабель не должен сильно изгибаться, следует использовать сплошные кабельные патч-корды. Если вы используете многожильные патч-корды в неконтролируемых условиях, лучше сделать их короткими (около 5 метров или меньше). И когда дело доходит до высокотемпературных сред, отраслевые стандарты также требуют снижения длины канала для этого; большее количество кабелей в пучке, каждый из которых выделяет больше тепла, может потребовать еще большего уменьшения длины (хотя может быть исключение из каждого правила).

Уравновешивание разницы в стоимости между многожильным и сплошным проводом

В то время как большее количество прядей в проводнике означает большую гибкость, большее количество прядей также означает более высокую цену. Чтобы снизить затраты, многожильные кабели категории 6 и категории 6A разработаны таким образом, чтобы обеспечить баланс: достаточное количество жил для поддержания надлежащей гибкости, но не настолько много, чтобы это создавало существенную разницу в цене. Вам не нужно жертвовать производительностью (или соответствием стандартам), выбирая многожильный кабель вместо цельного для сред и приложений, для которых он не подходит. Держите многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость, и используйте цельнопроволочный кабель там, где требуется надежность (и небольшой изгиб).

Будь то патч-корды, постоянные соединения или каналы, вы можете настроить инструмент Fluke Networks Versiv™ для сертификации характеристик кабеля.

Посмотреть Versiv Configurator

Лучшие методы поиска и отслеживания кабелей
2022-08-16

Более быстрые сети требуют более точных измерений
2022-06-21

Что происходит с однопарным Ethernet?
16.06.2022

Выбор многожильного или сплошного кабеля
13.06.2020

LinkIQ: ваш основной тестер сети и кабеля
09.06.2022

5 основных правил безопасности при работе с оптоволоконными кабелями
31.05.2022

More General Posts See All >

Лучшие методы трассировки и отслеживания кабеля
2022-08-16

Победите жару с классными функциями Versiv™
08.08.2022

Более быстрые сети требуют более точных измерений
2022-06-21

Что происходит с однопарным Ethernet?
2022-06-16

Выбор многожильного или одножильного кабеля
13.
06.2020

LinkIQ: ваш основной тестер сети и кабеля
09.06.2022

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Он начал работать в 1977 как счастливый седьмой сотрудник Кратчфилда (или # 007, как он выразился), носящий множество шляп в разных отделах, включая написание для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобилей.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что нужно знать о ATSC 3.0

Задние громкоговорители для домашнего кинотеатра

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можете ли вы сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к задним динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

  • 16/2 — провод 16-го калибра с 2 жилами
  • 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

  1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
  2. Разрешить от 10 до 15 процентов больше: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.
Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок громкоговорителей экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других устройств, встроенных в стену, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или меньше от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или распорка) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провод должен поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты
  • Лазерный уровень или меловая леска
  • Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
  • Набор лопаточных насадок от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу. )
  • Пила для гипсокартона
  • Стремянка
  • Защита глаз, рабочие перчатки и респираторы
  • Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Насадки для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходному отверстию, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

  • Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
  • Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
  • Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Штукатурка и решетчатые стены

Если в вашем доме штукатурка и решетчатые стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

  • Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
  • Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный проект системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде. Мебель и бытовая техника безотказно служат вашей семье и гостям. Вы не должны ожидать меньшего от вашего аудио/видео оборудования. Но сначала вам нужен план, и здесь на помощь приходит ваш специалист по дизайну аудио/видео оборудования Crutchfield. Отправьте запрос на проектирование системы уже сегодня! Вы получите подробный план системы и ссылку на предварительно заполненную корзину.

3 простых шага

Отправить запрос на проектирование системы

Как выбрать лучший провод для дома?

Опубликовано вПровода и кабели

Автор: По фиброз 9 февраля 2022 г.

Когда вы решаете построить новый дом или переехать в новый, вы хотите, чтобы все было идеально. От интерьера до отделки стен, от пола до потолка, до лучших проводов для дома , все должно казаться идеальным.

Но вы когда-нибудь обращали особое внимание на домашнюю электропроводку ? Какие провода монтируются и насколько они долговечны или идеальны для вашего дома? Если нет, то просто развейте сомнения, поскольку мы принесли руководство по выбору лучшего провода для дома .

Прежде всего, давайте разберемся, что такое электрический провод?

Электрический провод в целом является средством передачи энергии или электричества от одного конца к другому. Помимо передачи электроэнергии, эти электрические провода и кабели также необходимы для работы любого электрического устройства.

Производитель проводов и кабелей в Индии может быть в изобилии, но когда речь идет о лучшем проводе для домашней проводки , вы не можете полагаться ни на один тип электрических проводов и кабелей . Выбор идеального кабеля для вашего дома требует определенных знаний и исследований. Fybros, , производитель проводов и кабелей в Индии , производит лучший провод для дома , такие как антипирены (FR), ультрагибкие антипирены (UFFR) и антипирены без содержания галогенов (ZHFR).

Чтобы определить лучший провод для домашней проводки , необходимо учитывать следующие моменты, прежде чем покупать лучший провод для дома или устанавливать его.

1) Качество

Когда вы находитесь в магазине электротоваров или обсуждаете домашнюю электропроводку со своим строителем, всегда убеждайтесь, что лучший провод для дома — это те, которые хороши с точки зрения качества. Определите отделку и убедитесь, что она не образует свободных концов после того, как связка проводов будет открыта.

2)

Материал

Электропроводка дома не принесет пользы, если материалы, используемые при изготовлении, будут скомпрометированы. Электрические провода и кабели должны быть изготовлены из высококачественного ПВХ, поскольку он обеспечивает наилучшую проводимость. Высокое сопротивление изоляции, кислородный, температурный индекс и диэлектрическая прочность провода предотвращают утечку тока. Они не распространяют горение, что позволяет проводам почти не выделять дыма, что делает их лучшим проводом для дома.

3)

Чистота

Не все производители проводов и кабелей в Индии могут использовать медь самого высокого качества для обеспечения максимальной чистоты проводки дома . Fybros, с другой стороны, никогда не идет на компромисс в отношении уровня чистоты. Электрические провода и кабели от Fybros изготовлены из многожильной меди CCU класса 2. Толстый тип меди обеспечивает большую проводимость и повышает прочность проводов.

4)

Изоляция

Изоляция просто относится к типу свойств или характеристик, используемых в различных типах проводов в проводка дома. Электрические провода и кабели Home-Guard и от Fybros предлагают следующие категории домашних проводов с их особыми свойствами:

  1. FR- огнестойкие электрические провода и кабели
  2. UFFR- сверхгибкие огнестойкие электрические провода и кабели
  3. Негорючие электрические провода и кабели ZHFR-ZHFR-ZHFR-Zero

5)

Размер провода или калибр

Когда вы решите приобрести лучший провод для дома, вы можете запутаться с точным размером и калибром для домашней проводки . Если вы принесете домой  электрические провода и кабели  неправильного размера или калибра из-за недостатка знаний, они могут вызвать сбои в работе электрооборудования после установки. Рекомендуется попросить вашего электрика или владельца электротехнического магазина предоставить точный размер и сечение провода.

6)

Цветовой код провода

Никто не знает, какой проводка дома выбрать среди лучший провод для дома. Давайте познакомимся с основными знаниями о проводах и кабелях. Это позволит вам узнать, какой провод выполняет какую цель. Вот краткое объяснение цветового кода провода, используемого в Индии.

Даже сегодня в Индии многие владельцы магазинов и электрики предпочитают следовать (старому) цветовому коду проводов.

7)

Экологичность

С течением времени для каждого предприятия важно не пренебрегать защитой окружающей среды. Каждый продукт, который производит бренд, должен быть экологически чистым. Придерживаясь экологически чистой окружающей среды, Fybros производит лучший провод для дома , который не содержит свинца и не выделяет вредных паров или газов, что делает его безопасным для установки.

Чаще всего почти каждому производителю проводов и кабелей в Индии приходится проходить множество испытаний и испытаний, чтобы получить знак ISI, чтобы сделать лучшим проводом для дома. Выбор лучшего провода для дома может быть сложной задачей в такой стране, как Индия. Конкуренция очень жесткая в производстве лучших электрических проводов для дома . Всегда рекомендуется приобретать домашнюю электропроводку в соответствии с вашими карманными расходами. Но не идите на компромисс по вышеупомянутым параметрам.

Почтовая навигация

Руководство по электромонтажу дома

для начинающих.

by mariaelectricals

Домашняя электропроводка — это способ подключения проводов к соответствующим устройствам, таким как выключатели, автоматические выключатели, розетки, распределительные щиты, а затем подключение их к опоре электросети для источник питания.

Это делает лицензированный электрик, который понимает электрические схемы и стандарты безопасности.

Во время установки он учитывает нагрузки, рабочее напряжение и требования национальных электротехнических норм, прежде чем выбрать подходящее сечение провода.

1 Типы электропроводки

2 Кабелепровод

3 Как подсоединять электрические провода

3.1 Цветовая маркировка электрических проводов и где их использовать.

3.2 Кабель в неметаллической оболочке

4 Инструменты для электромонтажных работ

Типы электропроводки

Существует пять типов электропроводки в доме. Они включают:

  • Проводка с зажимами
  • Проводка планками
  • Деревянный кожух и покрытие
  • Проводка 01009 Свинцовая оболочка 0 проводка.

1. Проводка со скобами

Проводка со скобами — один из самых простых и дешевых способов проводки. Установка проста и требует проводов с изоляцией из ПВХ, закрепленных на стенах с помощью фарфоровых зажимов.

Однако система электропроводки пригодна только для временного использования, что делает ее непригодной для жилых или жилых домов.

2. Реечная проводка

В этом типе проводки один или несколько проводов прокладываются под деревянной рейкой, а затем фиксируются винтом или зажимом.

3. Проводка с деревянным кожухом и крышкой

Этот тип проводки был широко распространен до того, как стала популярной проводка в кабелепроводах. Для прокладки кабелей требуются провода с изоляцией из ПВХ и деревянный кожух.

4. Проводка в свинцовой оболочке

Для проводки в свинцовой оболочке требуются жилы с изоляцией VIR, обернутые внешней оболочкой из свинцово-алюминиевого сплава и 95% свинца. Металлическая оболочка защищает кабели от влаги, механических повреждений и атмосферной коррозии.

Кабелепровод

Это профессиональный способ электропроводки здания с использованием кабелепроводов из ПВХ. Проводка кабелепровода бывает двух типов:

  • Проводка кабелепровода на поверхности: это установка кабелепровода из ПВХ на стену или крышу с помощью ленты с 2 отверстиями и базового зажима. Электрические провода проложены внутри труб трубопровода.
  • Скрытая проводка кабелепровода: когда кабелепровод прокладывается внутри точеной кирпичной стены. Затем внутри трубы с помощью рыболовной ленты прокладываются электрические провода.

Преимущества из Скрытая система проводки конбов.

  • Защищен от внешних факторов, таких как химическое воздействие и др.
  • Это эстетически привлекательно
  • Недостатки

    • Это дороже, чем поверхностная проводка
    • .

    Как подсоединять электрические провода

    При прокладке проводов в здании не торопитесь, чтобы определить провода, цвета и размеры, а также где каждый из них использовать.

    Электрические кабели поставляются с резиновыми изоляторами разных цветов. Некоторые из них красные, черные, зеленые, синие и белые. На изоляторе также есть клеймо, показывающее калибр провода внутри.

    Цветовой код электрических проводов и где их использовать.

    • Черные провода : Черные или горячие провода проводят электричество от сервисного щитка к розеткам и лампочкам.
    • Красные провода : они служат в качестве вторичных горячих проводов и в основном используются при установке потолочных вентиляторов, где есть выключатель света.
    • Белые и серые провода : Это нейтральные провода, но иногда они могут проводить ток при несимметричной токовой нагрузке. Нейтральные провода несут ток обратно к сервисной панели.
    • Зеленые провода : Это провода заземления, которые соединяют клеммы заземления всех розеток с землей, так что всякий раз, когда происходит короткое замыкание или скачок напряжения, он проходит через него на землю.
    • Белые провода в обмотке в черной или красной ленте: это тоже горячие провода. Лента должна сообщить вам, что белый провод, который раньше был нейтральным, выполняет работу горячих проводов в установке.
    • Неизолированный медный провод : Провода заземления
    • Синие и желтые провода : Эти провода иногда используются в качестве проводов под напряжением в кабелепроводах, даже если они не встречаются в неметаллических кабелях.

    Кабель в неметаллической оболочке

    Кабель в неметаллической оболочке торговой марки «Ромекс» является одним из наиболее распространенных проводов, используемых для внутренней электропроводки в жилых домах.

    Кабель состоит из трех или более жил, обернутых в гибкую оболочку. Вы всегда можете использовать этот продукт для всех ваших установок, как на кухне, в гараже, так и в промышленных помещениях. Но всегда сначала рассчитывайте нагрузку, чтобы определить размер используемого электрического кабеля.

    Инструменты для электроустановок

    Как электрик, вы знаете, что качественные инструменты обеспечивают аккуратную работу. Ниже приведены инструменты, необходимые для установки электрической системы.

    • Тестер проводов: для проверки включения или выключения питания.
    • Отвертка: Для откручивания и затягивания винтов.
    • Молоток: для забивания гвоздей и других целей
    • Мультиметр: для измерения тока или напряжения
    • Инструмент для зачистки проводов: удаление изоляторов проводов
    • Электродрель: для забивания шурупов
    • Канцелярский нож: для удаления изоляторов
    • Рулетка: Для измерения и составления сметы и предложения
    • Рыболовная лента: Для протягивания кабелей в кабелепроводе
    • Плоскогубцы: Для резки и скручивания проводов
    • Отвес: Чтобы убедиться, что ваша работа ровная
    • Шестигранный ключ: Для затяжки винта с шестигранной головкой в ​​электрической панели
    • Фонари и другие. Помогает при работе в темных местах.

    Для получения более подробной информации об электрических инструментах прочтите статью об электрических инструментах, их использовании и обслуживании.

    Системы электропроводки и методы электромонтажа

    Краткое описание

    Введение

    Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электрическая проводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия какому-либо стандарту, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / устройства или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

    Прежде чем приступить к фактической установке электропроводки в жилых, коммерческих или промышленных помещениях, необходимо учесть несколько факторов. Эти факторы включают в себя тип конструкции здания, тип конструкции потолка, стены и пола, методы электропроводки, требования к установке и т. д.

    Давайте обсудим некоторые основы электропроводки, т. типы электропроводки вкратце.

    ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя и не учебное пособие по электромонтажу. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, который включает в себя электрическую проводку сети переменного тока, обязательно обратитесь за помощью и руководством к профессионалу.

    Электробезопасность

    Перед началом любых монтажных работ в первую очередь необходимо позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

    1. Всегда используйте защитные средства, такие как защитные очки, перчатки, обувь и т. д., и избегайте любого прямого контакта с цепями под напряжением или под напряжением.
    2. Обладать навыками и методами различения открытых токоведущих частей электрооборудования.
    3. Отключите источник питания при установке или подключении проводов.
    4. Электропитание, подаваемое на установку, должно контролироваться на главном распределительном щите, который должен состоять из автоматического выключателя.
    5. Токопроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
    6. Используйте неэлектропроводные ручные инструменты, для которых они предназначены для выполнения электромонтажных работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится, что приведет к поражению электрическим током.

    Узнайте больше об электробезопасности в этой статье: Электробезопасность

    Распределение электроэнергии

    Управление/отдел электроснабжения обеспечивает подачу электроэнергии за пределы помещения потребителя (жилого, коммерческого или промышленного). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

    От главного распределительного щита через соответствующие цепи и электропроводку подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники.


    Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

    Типы систем электропроводки

    Электропроводка является важной частью здания, будь то жилой дом (индивидуальные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (заводы). Существует несколько методов и систем электропроводки, которые используются для освещения и других силовых цепей.

    Тип электропроводки играет важную роль в общей стоимости установки. Поэтому очень важно понимать, какой тип электропроводки подходит для конкретной работы.

    Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

    • Стоимость системы электропроводки
    • Тип используемых проводов/кабелей
    • Качество проводов
    • Тип нагрузки (свет, HVAC, двигатели и т. д.)
    • Безопасность системы электропроводки
    • Возможность будущих модификаций/расширений
    • Срок службы установки
    • Строительство здания (деревянное, бетонное, кирпично-известковое и др.)
    • Пожарная безопасность

    Независимо от типа проводки и выбора провода система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

    Обычно тип провода определяет Систему Электропроводки (или, по крайней мере, их классификацию). Некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. д.:0010

  • Кожух и проводка
  • Обрешетка (CTS или TRS)
  • Кабелепровод (поверхностный или скрытый)
  • Проводка в свинцовой оболочке
  • Давайте теперь рассмотрим эти системы электропроводки / установки одну за другой.

    Кабельная скоба

    При этом фарфоровые, деревянные или пластмассовые скобы крепятся к стенам или потолку через равные промежутки, т. е. 0,6 м между каждой скобой. Кабели с изоляцией из ПВХ проходят через отверстия каждой скобы, и, следовательно, скоба поддерживает и удерживает провод.

    Это недорогой метод подключения, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.




    Кожух и крышка Проводка

    В этом случае кабель проходит через деревянный кожух с канавками. Деревянный кожух изготавливается таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стенам или потолку саморезами.

    После укладки кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это также дешевая система электропроводки, но при коротком замыкании высок риск возгорания.

    Электропроводка для обрешётки

    В этом случае изолированные провода проходят через прямые рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни.

    Эти зажимы крепятся к рейкам с помощью устойчивых к ржавчине гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени для установки. В основном они используются для внутренней установки.

    В этом типе электропроводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

    Кабелепровод

    В этой проводке кабели из ПВХ прокладываются либо через кабелепроводы из ПВХ, либо через стальные кабелепроводы. Этот кабелепровод может быть либо поверхностным, либо скрытым кабелепроводом.

    Если кабелепроводы проходят по поверхности стен и потолков, это называется поверхностным кабелепроводом. Если трубопроводы проходят внутри поверхности стен и потолков и покрыты штукатуркой, то это называется скрытой проводкой трубопроводов.

    Поверхностная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка является наиболее популярным и распространенным способом электропроводки в жилых домах. Кабелепроводная проводка является самым безопасным методом электропроводки, а также выглядит красиво (скрытая проводка кабелепровода).

    Проводка со свинцовой оболочкой

    Этот метод проводки также аналогичен проводке CTS/TRS, за исключением типа провода/кабеля. При этом электрический проводник сначала изолируется вулканизированной индийской резиной, а затем покрывается оболочкой из свинцово-алюминиевого сплава (9).5% свинца и 5% алюминия).

    Подобно проводке из реек, эта проводка также проложена по деревянной рейке и закреплена лужеными зажимами.

    Виды чертежей

    Электротехнические чертежи играют важную роль в электромонтажных работах, так как несут информацию о подключении различных устройств и оборудования к сети. Информация на чертежах обеспечивает полный проект или план электромонтажа, а также помогает собрать различное оборудование.

    Некоторые электрические схемы приведены ниже. Прежде чем знакомиться с этими схемами, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания соединений проводки. Ознакомьтесь с различными символами электропроводки.

    Блок-схема

    Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, которые показывают взаимосвязь между блоками.

    Эта схема обычно рисуется перед созданием принципиальной схемы. Он не даст подробной информации о системе, а также оставит информацию о более мелких компонентах. И, следовательно, большинство технических специалистов мало интересуются этой диаграммой.

    Чертеж цепи (схема)

    Электрическая цепь представлена ​​в упрощенном графическом виде. Он включает информацию о расположении (в мм, см или м) различных элементов, таких как светильники, розетки, распределительные коробки, потолочные вентиляторы и т. д.

    Линейная схема

    Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Она похожа на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, выключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими символами.

    Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

    Линейная диаграмма фактически получена из блок-схемы. Он не дает никакого расположения частей и их подробной информации о подключении компонентов.

    Однако вы можете выполнить подключение, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

    Схема электрических соединений

    Схема электрических соединений представляет собой графическое изображение цепи, на которой показаны соединения между частями, элементами или оборудованием.

    Дает подробную информацию о подключении, чтобы можно было легко понять, как выполнить соединение между устройствами. Он включает в себя относительное положение, расположение устройств, а также клеммы на устройствах.

    Показывает источники питания и заземления, функции управления и сигнализации (упрощенной формы), заделку неиспользуемых контактов и проводов, соединение через вилки, колодки, розетки, клеммные колодки, вводы и т. д.

    Схема подключения

    Это список кабелей или проводов, используемых в установке, с их справочным номером, длиной, типом и количеством зачистки изоляции, необходимой для пайки кабеля. На нем указаны дорожки кабеля, а также точки начала и окончания.

    В некотором сложном оборудовании в таблице соединений указано взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета проводов, размер и так далее.


    Список деталей

    Хотя это и не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная схема и блок-схема.

    Дает информацию о типе компонентов схемы с их справочными номерами. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или указанный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

    Подготовка электропроводки

    Поскольку мы обсуждаем последовательность этапов электромонтажа, таких как понимание безопасности, знание типов электропроводки, понимание различий между различными электрическими чертежами и символами, следующим этапом процесса электромонтажа является подготовка провода или кабели и электрические инструменты.

    Подготовка электропроводки включает следующие аспекты.

    1. Тип проводника может быть одножильным или многопроволочным (который состоит из нескольких тонких стержней). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, подрядчики по переключению питания. Для электроустановок предпочтительны в основном многожильные проводники.
    2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. д.
    3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, таких как коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Нажмите здесь, чтобы кратко узнать о цветах электропроводки проводов или кабелей.
    4. Для выполнения монтажных работ требуются различные основные электроинструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электроинструменты, нажав здесь.
    5. Выберите компоненты, такие как электрические коробки, выключатели, розетки и т. д., в зависимости от их размера и номинала.
      Начните соединять компоненты вместе, следуя монтажным схемам. После выбора компонентов, инструментов и кабелей, принимая во внимание безопасность персонала и оборудования, приступайте к установке.

    Типы электропроводки

    Мы знаем, что электрическая цепь представляет собой замкнутый путь, по которому электричество течет от фазного или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

    Путь электричества может состоять из светильников, выключателей, розеток, распределительных коробок и т. д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

    В основном проводка делится на два типа в зависимости от способа питания устройств или подключения к источнику питания. Это:

    • Параллельная проводка
    • Проводка серии

    При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная проводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

    При этом как фазные (или горячие), так и нулевые кабели прокладываются через электрические коробки (распределительные коробки), от которых отходят отдельные розетки, светильники и устройства.

    Серийная проводка — это редко используемая проводка, в которой провод под напряжением проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу. Это как старая рождественская гирлянда или последовательная разводка гирлянд, при которой перегорание одной лампочки приводит к отключению всей сети.

    Примеры электропроводки

    Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров электропроводки, которые обычно используются в наших домах/офисах.

    Одинарная лампа (или любая другая нагрузка), управляемая односторонним выключателем

    При этом горячий провод подключается к одной клемме выключателя, а другая клемма выключателя подключается к положительной клемме лампы, затем к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

    Две лампы, управляемые односторонним переключателем

    В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены одним односторонним переключателем, как показано на рисунке.

    Одинарная проводка, управляемая двухпозиционными переключателями

    Эта проводка также называется лестничной проводкой. При этом лампочка/лампа управляется из двух разных мест/источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальных комнатах для включения/выключения светильника от двух источников (у кровати и на распределительном щите). Соединение выключателей с лампой показано ниже.

    Складская электропроводка

    Электропроводка этого типа используется в больших складских помещениях, длинных переходах, складах и туннелях, имеющих много помещений или участков. Он следует линейной последовательности переключения света с одного конца на другой.

    Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света приводит к выключению лампы в предыдущей комнате и включению ламп в текущей комнате. Он выключает одну лампу и включает другую. Принципиальная схема электропроводки склада показана ниже.

    Люминесцентная лампа, управляемая односторонним выключателем

    Переключение люминесцентной лампы с одним односторонним выключателем через балласт и конденсатор показано на рисунке ниже. При этом фазный провод подключается к одному концу выключателя, а другой конец выключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
