Пользуются большой популярностью проекты каркасных домов, фото и цены на которые отличаются разнообразием. Основным преимуществом подобных конструкций считается их низкая стоимость, а также легкость конструкции и кратчайшие сроки монтажа. Каркасные сооружения обладают прекрасными теплоизолирующими свойствами, благодаря использованию новейших материалов  и современных технологий. Проекты зданий могут быть одноэтажными, с гаражом, с цоколем, в несколько этажей или мансардой. Доступность подобного жилья подталкивает многих желающих обзавестись собственным домом.

проекты каркасных домов фото и цены

Вариант каркасного дома

Содержание статьи

Проекты домов и их устройство

Каркасные дома, построенные по типу сэндвич, возводятся в основном из древесины. Они быстро прогреваются,  что позволяет уменьшить затраты на отопление. Рассматривая проекты каркасных домов, а также их фото и цены, можно подобрать удобное жилье под свои потребности. К классическим вариантам относятся одноэтажные постройки с двухскатной крышей или двухэтажные. Интересным решением считаются проекты с мансардой, балконом, крыльцом, а также вариант с ломанной крышей.

Здание с двухскатной крышей

Здание с двухскатной крышей

Каркасное строение представляет собой конструкцию, в основе которой находится каркас из деревянных балок и перекрытий. В пространство между плитами вкладывается минеральная ванна или пенополистирол. Облицовка каркасных строений выполняется из любых материалов.

Облицовка дома

Облицовка дома

Схема строительства подобного здания считается более сложной, чем кирпичного. Поэтому сборка конструкции требует мастерства и знания нюансов технологии. При планировании строительства проводятся расчеты нагрузок и учитываются технические характеристики материалов.

Выбирая каркасные дома, проекты, фото и цены, стоит учитывать, что их строительство состоит из следующих этапов:

  • Выбирается удобное место под строительство с учетом расположения грунтовых вод, климатических особенностей и коммуникационных систем.
  • Выполняется разметка и закладка фундамента.
Фундамент для дома

Фундамент для дома

  • При монтаже каркаса из древесины в фундамент укладываются венцы из обработанного бруса, на которые устанавливается каркас.
  • Установка каркаса и обшивка снаружи.
Строение стены

Строение стены

  • При выполнении обшивки монтируются двери и окна.
Установленные окна

Установленные окна

  • Выполняется утепление конструкции.
Утепляющие слои

Утепляющие слои

Монтаж внутренних перегородок

Монтаж внутренних перегородок

В завершении монтируется кровля, и выполняются отделочные работы.

 Статья по теме:

Технология возведения

При строительных работах есть два пути: выполнение дома своими силами или нанять специалистов. Коробка выполняется из готовых щитов, которые делаются на заводе по типу сэндвич панелей. При этом между двумя слоями прокладываются материалы теплоизоляции и пароизолятор. Для сборки конструкции требуется грузоподъемная техника и подготовленный фундамент.

Есть несколько популярных технологий возведения.

Каркасная технология

Каркасная технология

Полезная информация! При возведении каркаса запрещено применять материалы с дефектом: механическими повреждениями или грибковым налетом. Грибок спровоцирует гниение древесины.

Разновидности технологий

К самым распространенным относятся следующие варианты:

  • Канадская технология выполняется по системе «Платформа» или Sip.
  • Немецкая технология предполагает монтаж щитовой конструкции заводской сборки.
  • Каркасно – рамочные конструкции.

Система платформа предполагает монтаж щитов на платформы из лаг. Щитовые листы монтируются с помощью верхней обвязки. При монтаже между стенами прокладывается уплотнитель. По технологии SIP собираются качественные каркасно щитовые дома: проекты, фото и цены на которые различаются. При этом крепятся щиты с маленькими габаритами, которые делаются в заводских условиях. Подобные щиты выполняются из листового пенопласта.

Канадский дом

Канадский дом

Отличительной особенностью немецкой технологии является то, что конструкция строится из стеновых щитов, которые собираются на заводе. В панели укладывается теплоизолирующий материал и коммуникации.

Немецкая технология

Немецкая технология

Каркасно-рамочные конструкции обладают большей надежностью. Каркас изготавливается из клееного бруса крупного сечения. Затем полученная рама обшивается досками или плитами из влагоустойчивых материалов. Конструкция заполняется утеплителем.

Каркасно-щитовая конструкция

Каркасно-щитовая конструкция

Средние цены на различные проекты домов

Средние цены на различные проекты каркасных домов

Средние цены на различные проекты каркасных домов

Статья по теме:

Каркасный дом своими руками: пошаговая инструкция Каркасный дом своими руками. Пошаговая инструкция по возведению каркасного дома с полезными рекомендациями в специальной публикации нашего портала.

Как выбрать материал для каркасных строений

Какие бы проекты каркасных домов: фото и цены вы бы не выбрали, большая часть затрат приходится на материалы. Для установки стен и каркаса применяются следующие материалы:

  • Строганный непрофилированный брус разнообразной формы. Для связки конструкции используется доска.
Дом из непрофилированной древесины

Дом из непрофилированной древесины

  • Оптимальным вариантом считается профилированный брус. Он имеет пазы с одной стороны, а с другой располагаются шипы. Другие поверхности строганные.  Использование данного материала позволяет сэкономить на несущих конструкциях, так как он является и материалом для стен.
Профилированный брус

Профилированный брус

  • Клееный брус монтируется достаточно легко. Он создается из обрезков брусков, которые склеиваются специальными составами.
Клееный материал

Клееный материал

  • Для обшивки каркаса используется водостойкая фанера. Материал производится из хвойного или березового шпона.
Обшивка фанерой

Обшивка фанерой

  • Прекрасным вариантом для внутренней и внешней облицовки является ориентировано стружечная плита OSB. Она производится из тонких щепок, которые склеиваются в вертикальном направлении на слоях поверхности.
Использование OSB-плит

Использование OSB-плит

SIP-панели

SIP-панели

Статья по теме:

Каркас также может выполняться из металла или железобетона. При этом конструкция сливается с фундаментом. Подобный каркас состоит из двух поясов, которые соединяются стержнями из стали и трубами.

Полезная информация! Легкие тонкостенные конструкции из стали позволяют создавать каркасные дачные дома: проекты, фото и цены которых могут значительно различаться, в три этажа. Каркас производится с применением термопрофилей, которые оборудованы перфорационными пазами.

Преимущества и недостатки домов: что говорят жильцы

При выборе проекта, учитывается множество факторов. Хозяевам хочется, чтобы строение обошлось недорого и прослужило длительные годы.

Вид конструкции при строительных работах

Вид конструкции при строительных работах

Как свидетельствуют многочисленные отзывы, каркасное строительство имеет следующие преимущества:

  • каркасная технология считается самым бюджетным вариантом;
  • небольшой вес постройки не требует установки дорогостоящих фундаментов;
  • быстрота монтажа;
  • каркасные постройки обладают отличными свойствами энергосбережения, что позволяет сэкономить затраты на отопление;
  • дома обладают хорошей теплозащитой, устойчивостью к повреждениям и отличаются повышенной жесткостью;
  • поверхность материалов для обшивки может применяться без дополнительной обработки.

Каркасные технологии также имеют недостатки, о которых стоит знать:

  • для установки конструкции требуются мастера, которые будут соблюдать технологию и применять специальный инструмент;
  • подобное строительство применяется для зданий не более, чем в три этажа;
  • для деревянного каркаса рекомендуется специальная пропитка и обработка антисептическим составом.

Популярные мифы о каркасных постройках

Множество споров ведется на тему качества каркасных построек. Практика показывает, что данная технология полностью соответствует всем нормам, необходимым для проживания даже в сильные морозы. Проекты каркасных домов, а также их фото и цены обросли множеством мифов.

Схема каркасного здания

Схема каркасного здания

Миф 1: Пожароопасность каркасных построек

Данный миф возник, потому что каркасные сооружения часто строятся из дерева, которое считается горючим материалом. Но, несмотря на это многие дома строятся из древесины на протяжении многих лет. А современные материалы обрабатываются защитными растворами и различными пропитками, которые предотвращают возгорание.

Миф 2: Недолговечность данного типа строения

Различные виды подобных конструкций служат на протяжении 30-100 лет. Данный показатель зависит от материала каркаса, его качества и утеплителя. Стоит уделить внимание качественному утеплителю. Строение с пенополистирольным утеплителем может прослужить не менее 30 лет. Применение прочного минераловатного сырья продлит срок службы до 60 лет. Может снизить долговечность постройки применение сырой древесины.

Миф 3: Дом из каркаса не выдержит морозов

На самом деле одним из достоинств каркасного строения являются энергосберегающие свойства стен. Их обеспечивает качественный слой утеплителя, который располагается между стойками. Также выполняется дополнительное утепление снаружи.

На заметку! Автором идеи каркасной конструкции был строитель и бизнесмен Билл Левит. Благодаря этому человеку, после 40-х годов в пригороды поехали жить тысячи американских семей, которые смогли позволить себе более дешевое жилье. Многие из тех домов стоят до сих пор.

Миф 4: Каркасный дом не экологичен

Многие из подобных строений отвечают требованиям экологичности. Множество строений имеет сертификаты европейского уровня. К самым экологичным материалам относится древесина и металл. Если дом слишком дешевый, то есть опасность применения некачественных материалов.

Натуральный материал

Натуральный материал

Важно! В составе качественного каркасного здания не должны использоваться материалы, причиняющие вред здоровью.

Полезные советы и рекомендации

Каркасные дома предлагают различные производители, но не все из них ответственно относятся к работе. Важно знать, как подбирать правильный каркас. Выгодно и безопасно сотрудничать с компанией, которая обладает собственным производством. Еще лучше заказать индивидуальный проект. Например, одноэтажные каркасные дома: проекты, фото и цены которых доступны многим и выполняются из качественных материалов.

Сборка дома

Сборка дома

Нужно уделить внимание качеству материалов для производства дома. Есть производители, которые предлагают дешевый утеплитель вместо безопасной теплоизоляции. А в нем могут присутствовать опасные для здоровья фенолформальдегидные смолы.

Проект практичного дома

Проект практичного дома

Также продавцы могут экономить на каркасе и предлагать тонкий и ненадежный материал. Стоит проверить следующие параметры:

  • Толщина материала для каркаса не выбирается меньше 40 мм.
  • Брус должен быть обработан защитными составами.
  • Габариты обвязки должны быть не менее 100-150 мм, лаги для установки пола не менее 50-150 мм.
  • Ширина доски для чернового пола выбирается не менее 20 мм.

Чтобы выбранная комплектация каркасной конструкции прослужила долго и удовлетворяла всем потребностям, работу следует доверить профессионалам.

Не только качественно, но и стильно

Не только качественно, но и стильно

В завершении стоит выделить важные моменты подобной конструкции:

  1. Каркасное сооружение является оптимальной конструкцией для множества геологических и климатических условий.
  2. Дом, созданный по данной технологии, не перегружает фундамент. И при этом нет необходимости в возведении дорогостоящих оснований.
  3. Каркасная технология обеспечивает комфорт и тепло в помещении, понижает затраты на электроэнергию и создает благоприятную атмосферу уюта и экологическую обстановку.

Видео: грубейшие ошибки при строительстве каркасного дома



Не только качественно, но и стильно

Экономьте время: отборные статьи каждую неделю по почте

фото и цены, комплектации от компании АртСтрой



Созданные специалистами проекты каркасных домов, являются важным нюансом при возведении любого строения. Ведь продуманность конструкции предопределяет долговечность здания, а также его прочность и удобство в целом.

Здесь вы увидите фото и цены разработанных нами объектов.

Если вы хотите заказать каркасный дом, проекты (СПб) размещенные на страницах нашего сайта позволят определиться с подходящим вариантом. Кроме этого, клиенты могут прийти со своими идеями, и специалисты помогут им отобразить их на бумаге, а в дальнейшем и в реальности. Уже созданные же проекты всегда легко корректируются с учетом предпочтений и пожеланий заказчика.

Новые проекты каркасных домов

Проект "МОНРЕАЛЬ"

S: 112 м2

от 705 000 v

Проект "ЛОРЕТО"

S: 150 м2

от 925 000 v

Проект "ВЕНЕЦИЯ-2"

S: 78 м2

от 749 000 v

Проект "ЛЕОН"

S: 220 м2

от 1 191 000 v

Проект "ТРЕНТО"

S: 74 м2

от 635 000 v

Проект "ТАМПЕРЕ"

S: 115 м2

от 663 000 v

Проект "ХАНКО"

S: 108 м2

от 641 000 v

Проект "КОЛАРИ"

S: 178 м2

от 1 053 000 v

Проект "АЛЬТА"

S: 145 м2

от 817 000 v

Проект "БЕРГЕН"

S: 120 м2

от 813 000 v

Проект "ОСЛО"

S: 212 м2

от 997 000 v

Проект "НОРДИК"

S: 158 м2

от 997 000 v

Проект "ХАЛДЕН"

S: 100 м2

от 831 000 v

Проект "МАЛВИК"

S: 119 м2

от 978 000 v

Проект "НАРВИК"

S: 108 м2

от 681 000 v

Проект "ГРАСТЕН"

S: 121 м2

от 893 000 v

Проектирование домов каркасных

Готовые проекты каркасных домов непременно продуманы до мелочей, и поэтому жить в них комфортно. Но не все они нравятся клиентам. В таком случае просто составляется индивидуальный проект с нуля или производится модификация типовой схемы. При этом предусматриваются следующие моменты:

  • Площадь объекта.
  • Особенности каркаса, а именно, его конструкция, которая должна выдерживать не только вес стен и крыши, но и повышающие степень нагрузки на основу здания ветер, снег, дождь и т.д.
  • Планировка в целом: количество этажей, размещение комнат, подвод систем коммуникаций и т.д.
  • Основание для крыши с учетом типа покрытия.
  • Сезонность. Так, например, строения, которые активно будут эксплуатироваться зимой, необходимо утеплить соответствующим образом.

Если вас заинтересовали каркасные дома, проекты, цены и фотографии которых размещены на нашем сайте, то вы можете воспользоваться возможностью и заказать возведение приглянувшегося объекта на выгодных условиях.

Проект "ГРАСТЕН"

S: 121 м2

от 893 000 v

Проект "НАРВИК"

S: 108 м2

от 681 000 v

Проект "МАЛВИК"

S: 119 м2

от 978 000 v

Проект "ХАЛДЕН"

S: 100 м2

от 831 000 v

Проект "АЛЬТА"

S: 145 м2

от 817 000 v

Проект "НОРДИК"

S: 158 м2

от 997 000 v

Проект "ОСМО"

S: 84 м2

от 793 000 v

Проект "ОСЛО"

S: 212 м2

от 997 000 v

Проект "БЕРГЕН"

S: 120 м2

от 813 000 v

Проект "ВЕНЕЦИЯ-3"

S: 95 м2

от 621 000 v

Проект "ВЕНГА"

S: 135 м2

от 680 000 v

Проект "КОЛАРИ"

S: 178 м2

от 1 053 000 v

Проект "КАИСЛА"

S: 160 м2

от 1 793 000 v

Проект "КОТКА"

S: 105 м2

от 797 000 v

Проект "КАЙТИ"

S: 130 м2

от 1 024 000 v

Проект "ЛАХТИ"

S: 95 м2

от 867 000 v

Проект "ЛЕОН"

S: 220 м2

от 1 191 000 v

Проект "ЭЛЬБА"

S: 160 м2

от 1 257 000 v

Проект "ЛАРИ"

S: 160 м2

от 821 000 v

Проект "ХЕЛМИ"

S: 90 м2

от 711 000 v

Проект "КЕМИ"

S: 78 м2

от 655 000 v

Проект "КОЛЛИНГВУД"

S: 84 м2

от 531 000 v

Проект "МОНРЕАЛЬ"

S: 112 м2

от 705 000 v

Проект "ВЕНЕЦИЯ-2"

S: 78 м2

от 749 000 v

Проект "ЛАЦИО"

S: 175 м2

от 1 073 000 v

Проект "ЛАППЕЕНРАНТА

S: 195 м2

от 1 637 000 v

Проект "ИМАТРА"

S: 105 м2

от 905 000 v

Проект "КАЛЬЯРИ"

S: 77 м2

от 715 000 v

Проект "ЛОРЕТО"

S: 150 м2

от 925 000 v

Проект "ХЕЛЬСИНКИ"

S: 138 м2

от 997 000 v

Проект "ФЛОРЕНЦИЯ"

S: 278 м2

от 1 576 000 v

Проект "ТРЕНТО"

S: 74 м2

от 635 000 v

Проект "ХАНКО"

S: 108 м2

от 641 000 v

Проект "БАРСЕЛОНА"

S: 115 м2

от 885 000 v

Проект "ТАМПЕРЕ"

S: 115 м2

от 663 000 v

Проект "МОНАКО"

S: 195 м2

от 1 667 000 v

Проект "КАТАНИЯ"

S: 126 м2

от 925 000 v

Проект "МАДРИД"

S: 190 м2

от 1 019 000 v

Проект "САЛЕРНО"

S: 144 м2

от 797 000 v

Проект "ВАНКУВЕР"

S: 80 м2

от 517 000 v

Проект "МИЛАН"

S: 116 м2

от 887 000 v

Проект "ВАЛЕНСИЯ"

S: 137 м2

от 1 285 000 v

Проект "ПАЛЕРМО"

S: 110 м2

от 867 000 v

Проект "ВЕНЕЦИЯ"

S: 140 м2

от 841 000 v

Проект "ТУРИН"

S: 92 м2

от 549 000 v

Проект "АЛИЯ"

S: 52.5 м2

от 527 000 v

Проект "БЕАТРИС"

S: 93 м2

от 621 000 v

Проект "ДОМИНИК"

S: 72 м2

от 641 000 v

Проект "КАТАЛОНИЯ"

S: 128 м2

от 1 123 000 v

Проект "ТОЛЕДО"

S: 243 м2

от 1 407 000 v

Проект "ТЕОДОР"

S: 45 м2

от 423 000 v

Проект "РИЧМОНД"

S: 178 м2

от 1 239 000 v

Проект "ГОЛДЕН"

S: 81 м2

от 618 000 v

Проект "ПЕРРИН"

S: 72 м2

от 443 000 v

Проект "ВЕРОНА"

S: 260 м2

от 1 071 000 v

Проект "ОДРИК"

S: 64 м2

от 583 000 v

Проект "СОРЕНТО"

S: 136 м2

от 934 000 v

Проект "НЕАПОЛЬ"

S: 150 м2

от 875 000 v

Проект "БЕРНАБИ"

S: 106 м2

от 751 000 v

Проект "СЕВИЛЬЯ"

S: 42 м2

от 439 000 v

Проект "ИМПЕРИЯ"

S: 207 м2

от 1 421 000 v

Проект "МОНРЕАЛЬ-2"

S: 112 м2

от 705 000 v

Проект "РИМИНИ"

S: 285 м2

от 1 205 000 v

Проект "ВАНТА"

S: 80 м2

от 717 000 v

Проект "РЕУС"

S: 170 м2

от 939 000 v

Проект "ЛЕТБРИДЖ"

S: 77 м2

от 527 000 v

Проект "МИДЛЕНД"

S: 108 м2

от 675 000 v

Проект "ТОРОНТО"

S: 164 м2

от 923 000 v

Проект "6х8"

S: 96 м2

от 499 000 v

Проекты, фотографии и цены домов из каркаса

Компания АртСтрой предлагает клиентам проекты каркасных домов в СПб, а также их оперативную реализацию. Среди плюсов обращения к нам стоит отметить:

  • Лояльность ценовой политики. Узнать точную стоимость возведения строения, которое вам понравилось, можно после просчета.
  • Высокий уровень профессионализма сотрудников. Опыт наших бригад составляет минимум семь лет, что позволяет гарантировать отменное качество готовых объектов.
  • Бесплатные консультации. Получить ответы на любые вопросы можно довольно быстро, обратившись к менеджерам.
  • Возможность создать проект с нуля или скорректировать имеющийся. Наши специалисты всегда радо помогут с воплощением ваших идей.

Поторопитесь заказать проект дома каркасного сейчас – это позволит максимально быстро получить жилье вашей мечты. Звоните!



Каркасные дома (69 фото): проекты, фото и цены

Прекрасный каркасный дом

Каркасные дома (проекты, фото и цена ниже будут рассмотрены подробнее) первоначально появились как результат активного освоения канадского севера, где привычные технологии каменного строительства категорически не подходили. С одной стороны – грунт просто не выдерживал такого давления, с другой – после доставки кирпич и прочие материалы становились почти «золотыми». Каркасная технология позволила значительно упростить и удешевить строительство жилых домов, не потеряв при этом в комфортности. Такие дома энергоэффективны, быстро возводятся, относительно недороги и долговечны.

Содержание

Каркасные дома являются одними из самых надежных, экономичных, теплых и энергоэффективных из всех существующих на сегодняшний день

Красивый небольшой дом на обрыве

Каркасный дом в современном стиле

Просторный загородный дом на берегу озера

Технология каркасного строительства проста. Основа дома – силовой каркас (рис. 1), который образован мощными вертикальными деревянными брусьями, которые соединены между собой системой обвязок и распорок. Снаружи и внутри стены обшивают деревом, но чаще всего – панелями OSB, а внутрь закладывают качественный эффективный утеплитель. Для придания привлекательности, снаружи стены обшивают вагонкой, сайдингом, отделывают штукатуркой, иногда – обкладывают кирпичом.

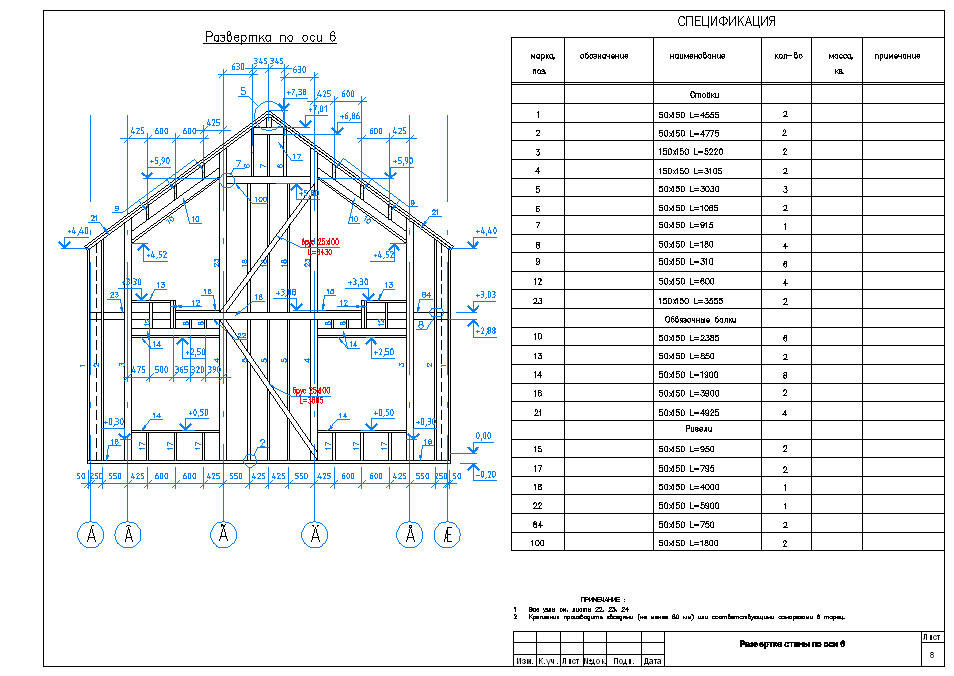

Рис. 1. Пример силового каркаса для двухэтажного каркасного дома.

Если сравнивать цены на каркасный дом для постоянного проживания с аналогичным по площади кирпичным (из пенобетона), то сравнение будет однозначно в пользу первого. В строительных компаниях квадратный метр «под ключ» в каркасном доме начинается приблизительно от 130-140 долларов, в то время как в кирпичном – от 300 долларов. Есть несколько основных факторов, позволяющих снизить расходы:

  • дешевый материал – древесина и утеплитель стоят дешевле, чем кирпич и цемент
  • легкий фундамент – финский каркасный дом можно установить на винтовой фундамент, который на 30% дешевле, чем ленточный

Шикарный дом на винтовом фундаменте

Каркасный дом с панорамными окнами на ленточном фундаменте

Каркасный дом в стиле рустика

  • для постройки каркасного дома не потребуется дополнительное оборудование (например, бетономешалка), а также строительная техника
  • меньшая толщина стен у каркасного дома – при одинаковых внешних размерах, полезная жилая площадь оказывается больше

Немаловажный фактор – и последующие эксплуатационные расходы, львиная доля которых приходится на отопление. Для создания приемлемых условий в каркасном доме потребуется почти вдвое меньше топлива, чем для обогрева каменного дома.

Каркасные дома в плане отопления очень экономичны

Классический каркасный дом

Дом с просторной террасой

Чертежи и проекты каркасных домов: что потребует внимания

Выбирая проекты каркасных домов, необходимо исходить из следующего:

  • количество жильцов – сколько человек будет постоянно проживать в доме. Определяясь с площадью дома, следует исходить из того, что на каждого человека должно приходиться порядка 20 м2 полезной площади. Для семьи из 2-3 человек оптимально подойдут проекты каркасных домов до 100 кв.м. – ведь кроме удобства размещения, следует учитывать, что за домом надо следить, убирать и, что немаловажно исходя из нынешних цен на топливо, обогреть (а отопительный сезон – это минимум 5-6 месяцев в году). Поэтому небольшой семье (особенно если в ней пожилые люди) следует рассмотреть проекты одноэтажных домов – они проще в строительстве и обойдутся дешевле. А вот для семьи побольше (5-6 человек) имеет смысл подобрать проект двухэтажного каркасного дома, что даст возможность распределить жилые зоны по этажам, с учетом возраста жителей

Небольшой одноэтажный дом каркасного типа

Дом с отделкой сайдингом

  • размер участка – конечно, если участок большой, то многие выбор габаритов дома и его размещение не так сложен. Другое дело – когда дом будет возводиться на участке 4-10 соток. При этом имеет роль и как площадь участка, так и его форма. К примеру, на участке в 6 соток (размеры 30х20) дом 10х12 метров будет смотреться достаточно органично. Но на участке с такой же площади, но размерами 15х40 он будет явно не уместен – с одной стороны, будет проблема с выполнением норм СНиПов (размещение дома от дороги, соседей и т.д.), с другой стороны – дом будет фактически упираться в забор. Поэтому лучше уменьшить линейные размеры, выбрав, к примеру, вариант 6х10, а чтобы получить необходимую площадь, рассмотреть проекты каркасных домов с мансардой или двухэтажного дома
  • этажность – технология каркасного строительства домов допускает, в принципе, возведение трех и даже четырехэтажных домов, но в частном домостроении возведение настолько высоких домов не оправданно, прежде всего – за счет резкого роста стоимости дома, ведь для достижения требуемой прочности необходимо использовать толстый брус. Именно поэтому наиболее востребованы проекты каркасных домов с мансардой. В целом, это полностью отражает общие тенденции на рынке – наибольшее число заказов приходится как раз на сегмент домов площадью 100-130 м2, проекты с меньшей площади в основном используются в качестве дачных домиков

Каркасный дом с красивым ландшафтным дизайном

Дом каркасного типа с просторной мансардой

Совет! В двухэтажном доме можно провести разделение помещений по их востребованности, расположив на первом этаже комнаты «общего» пользования – кухня, гостиная, столовая, отдав второй этаж под личное пространство владельцев дома – спальни, детскую, возможно – кабинет.

Стильная гостиная на первом этаже каркасного дома

  • сезонность проживания – постоянное или сезонное, от этого будет зависеть толщина и состав утеплителя («сендвича»), который будет закладываться в межстеновое пространство
  • климатические условия – еще один фактор, влияющий на выбор утеплителя
  • выбор типа отделки стен во многом определит стиль дома – можно подобрать сайдинг, имитирующий оцилиндрованное бревно (русский стиль) или кирпич (английский коттедж).

Каркасный дом со стеклянными стенами

Дом с сайдингом под камень

Благодаря своим качествам в каркасном доме будет уютно даже зимой

Совет! Стоимость строительства можно уменьшить, если вместо гаража ограничиться навесом для машины. А в случае с дачным домиком такой вариант самый оптимальный.

Подбирая проект, стоит четко представлять, чем отличаются каркасные и каркасно-щитовые дома (проекты их часто предлагают вместе). Каркасный дом по «классической» канадской технологии собирают из материалов непосредственно на участке, в том числе и монтируется утеплитель. В то время как каркасно-щитовые (каркасно-панельные) дома изготовлены по типовому проекту, на площадку привозят уже готовые, произведенные в заводских условиях, щиты (сендвич-панели), из которых собирают дом. Такие дома возводятся быстрее, но при этом имеют минимальные возможности по внесению индивидуальных корректив в проект, к тому же, может потребоваться строительный кран.

Все больше застройщиков осваивают технологию каркасного домостроения

Роскошный дом каркасного типа с панорамными окнами

Определившись с основными требованиями к дому, будущему застройщику предстоит определиться, какой именно проект стоит выбрать: индивидуальный или типовой. При этом каждый вариант имеет свои преимущества:

  • индивидуальный – он будет такой единственный и неповторимый, в котором будут учтены все ваши пожелания и требования. Но с другой стороны, этот проект гораздо затратнее, он потребует значительного времени как на разработку, так и на согласование в различных инстанциях. Средняя стоимость индивидуального проекта колеблется в районе 10% от всей стоимости строительства

Треугольный каркасный дом

Каркасный дом в стиле рустика с видом на прекрасный пейзаж

Современный каркасный дом

  • типовой – прежде всего, этот проект прошел уже всю многоступенчатую систему согласований. Кроме того, он значительно дешевле – стоимость готового проекта колеблется в пределах 300 – 1000 долларов. Важный момент для тех, кто испытывает дефицит времени — приобретя типовой проект, основные работы можно выполнить в течение одного сезона.

Кроме того, типовой проект можно скорректировать под свои требования. К примеру, на рис. 2-7 представлен функциональный и красивый дом, в элегантных фасадах которого просматриваются классические традиционные мотивы.

Рис.2. Каркасный дом с мансардой

Рис. 3 Каркасный дом с гаражом

Рис.4. Каркасный дом с верандой.

Рис. 5. Главный фасад

Рис. 6 Вид сзади

Рис. 7 Вид сбоку

Это одноэтажный дом с гаражом и мансардой общей площадью 116,5 м2 с размерами 13,2 х 9,5 м и высотой 8,3 м. Дом рассчитан на постоянное проживание семьи из 4-6 человек. Фундамент – ленточный (как вариант, в зависимости от почвы, могут устанавливаться и винтовые сваи). Стены – деревянный каркас из бруса 200 х 50 мм, шаг — 580 мм. Утеплитель – минеральная базальтовая вата (толщина может изменяться в зависимости от климатического района). Кровля – мягкая черепица (ондулин) или металлочерепица, поэтому для стропил подойдет брус 150 х 50 мм.

Особенность проекта этого каркасного дома в том, что он оставляет достаточно простора для дальнейшего преобразования, к примеру, можно легко «отсечь» гараж.

Рассмотрим планировку первого этажа (рис.8 )

Рис.8. Планировка первого этажа.

Какие изменения возможно внести:

  • прежде всего, просторная терраса с выходом из гостиной (1/5) подойдет для южных районов, а вот для северных широт такой изыск не рекомендован
  • кухню (1/3) можно объединить с достаточно большой кладовкой (1/4), получив фактически кухню-студию
  • просторный холл (1/2) можно оставить совмещенным с гостиной, а можно поставить легкую перегородку, чтобы сделать гостиную более закрытой
  • комната (1/7) может быть гостевой спальной, кабинетом или комната для пожилых жильцов.

На мансарде (рис. 9) меньше вариантов для экспериментов, здесь – типичное личное пространство владельцев дома — три спальни (2/2, 2/3 и 2/4, одна может быть детской) и санузел (2/5). Над гаражом спланирована просторная гардеробная (2/6), из двух спален имеется выход на общий небольшой балкончик (он придает разнообразия главному фасаду, оживляет его, делает обыкновенную двускатную крышу более оригинальной). Освещение спальни обеспечивается за счет врезанных в крышу мансардных окон – это поможет существенно продлить в них световой день.

Рис. 9. План мансарды

Следующий проект подойдет для семьи из 3-4 человек, которая ценит не только уют, но и оригинальный экстерьер дома. У этого дома очень необычные и интересные фасады, которые наверняка будут привлекать внимание (рис.10-12 ). Общая площадь дома – 140 м2, фундамент – ленточный (винтовые сваи с диаметром 89), каркас набирается из бруса 200 х 50 с шагом 58 см. Кровля – металлочерепица, при этом в зависимости от выбранного цвета дом может превратиться как в типичный английский дом, так и традиционную немецкую дачу.

Рис. 10. Каркасный дом – вид с крыльца

Рис. 11. Главный фасад

Рис. 12. Вид сбоку

Центральное место на первом этаже (рис.13) отведено гостиной, которая совмещена с кухней/столовой, что позволяет несколько сэкономить на общей площади здания. Из гостиной имеется выход на террасу

Рис. 13. План первого этажа

На втором этаже (рис. 14) располагается две спальни (одна может быть детской) и санузел. «Изюминка» проекта – второй свет, расположенный прямо над гостиной.

Рис. 14. План второго этажа

И еще несколько примеров каркасных домов

Рис. 15. Проект каркасного дома с мансардой и навесом для автомобиля.

Рис. 16. Проект каркасного дома с мансардой

Подробно о том, что должен включать в себя проект каркасного дома – смотрите видео:

Каркасные дачные дома - фото и проекты для строительства

Строительство на даче маленького каркасного дома не займет много времени и даже не потребует больших денежных вложений. Для загородного участка разработаны сотни проектов комфортных домиков с крыльцом, мансардой, полноценным вторым этажом. Есть варианты с кухней и санузлом – комфортные дачные жилища. А есть небольшие избушки для отдыха в выходной день. Ознакомьтесь с особенностями и принципом каркасного строительства. Выберите проект и исполните свою мечту.

Дачный каркасный дом

Дачный каркасный дом

Преимущества каркасных домов для дачи

Чтобы понять, в чем причины популярности каркасных домов для дачи, нужно обратить внимание на их многочисленные достоинства:

  • Быстрота возведения. От момента утверждения проекта дома площадью до 150 кв. м до готовности под чистовую отделку проходит, как правило, менее 90 рабочих дней. Этого времени достаточно, чтобы бригада строителей полностью собрала конструкцию постройки на участке заказчика.
  • Низкая стоимость. Строительство дома из деревянного каркаса обходится в среднем на 30 % дешевле, чем строительство из кирпича, блоков или бруса. Эта экономия складывается из минимизации отходов, рационального использования материалов и сооружения простого фундамента.
  • При проведении строительных работ не требуется спецтехника.
  • Относительно легкий вес. Небольшие каркасные дома обычно весят не более 20 тонн. Благодаря этому дом из деревянного каркаса может быть установлен на недорогих свайных или мелкозаглубленных ленточных фундаментах.

Домик эконом-класса

Домик эконом-класса
  • В случае необходимости такой дом можно разобрать и перенести на другое место.
  • Отсутствие сезонности строительства. Работы по возведению можно выполнять независимо от условий погоды и периода года, так как технология не предусматривает мокрых процессов.
  • Простота монтажа. При желании и минимальных строительных навыках простой каркасный дом можно возвести своими силами.
  • Тепловой комфорт. В постройках из деревянного каркаса быстро прогревается воздух и хорошо сохраняется тепло. Это способствует созданию комфортного микроклимата и позволяет сэкономить на отоплении.
  • Длительность эксплуатации. По своему сроку службы (30-50 лет) каркасные строения практически не уступают блочным и кирпичным.
  • Эстетические свойства. Технология позволяет создавать дома практически любых конфигураций.
  • Внутренняя и внешняя отделка упрощаются благодаря изначально ровной поверхности стен.

Подготовка к строительству – выбор проекта

До начала строительных работ следует выбрать проект каркасного дачного дома, или хотя бы набросать планировку и определиться с высотой и габаритными размерами. Это необходимо для расчета требуемого количества материалов и последующей закупки.

План дома

План дома

Для небольшого участка можно выбрать дачный домик площадью 4х6 или 6х6 кв. м. Это дома с простейшей планировкой: одна или две комнаты и небольшая терраса. Такие проекты каркасных домов эконом класса чаще всего выбирают дачники. Можно заказать такой дом под ключ или построить своими руками.

В зависимости от сезонности проживания, дачные постройки могут быть отапливаемыми. Но, если не планируется эксплуатация домика в холодное время года, наличие отопительной системы необязательно. При этом следует серьезно подойти к утеплению стен и крыши, чтобы предотвратить промерзание конструкций в зимний период.

Садовый дом с крыльцом и жилым чердаком

Садовый дом с крыльцом и жилым чердаком

Владельцам автомобилей можно заранее предусмотреть в проекте гараж или навес, чтобы не делать в будущем пристройку. Баня также будет огромным плюсом с точки зрения организации дачного отдыха.

Строительство каркасного садового дома

Строения из деревянного каркаса привлекают легкостью монтажа. При этом есть возможность своими руками построить дешево каркасный дом. Но, при желании, можно заказать дачный домик под ключ, не утруждая себя расчетами и процессом строительства.

Садовый домик с плоской крышей

Садовый домик с плоской крышей

Подготовка основания

Площадку для строительства подготавливают следующим образом:

  1. Снимают растительный слой грунта (около 15 см почвы).
  2. Разравнивают.
  3. Осуществляют разбивку. При разбивке закрепляют оси дома, для этой цели используют деревянные колья.
  4. Выкапывают котлован по периметру планируемого фундамента. На дно ямы насыпают песчано-гравийную смесь, затем слоя бута. Общая толщина такой засыпки составляет от 15 до 25 см.

Сооружение фундамента

Выбор вида фундамента зависит от типа грунта на участке. Самый распространенный вариант – мелкозаглубленный ленточный фундамент. Другой вариант – свайные и столбчатые фундаменты.
Если грунт на участке переувлажнен или строительство ведется на склоне или в болотистой местности, в основании постройки необходимо сделать прочную подушку из утрамбованного песка с заливкой цементным раствором.

Устройство ленточного фундамента

Устройство ленточного фундамента

Если планируемый дом имеет два этажа или больше, фундамент армируется толстыми металлическими прутьями.

При желании соорудить надежный фундамент недорого следует обратить внимание на асбестоцементные трубы. Для этого их размещают по периметру планируемого строения на расстоянии 1 м друг от друга на глубину до 1 метра. Трубы засыпают грунтом, утрамбовывают и заливают цементом.

Установка каркаса

Для придания жесткости на подготовленном фундаменте делают нижнюю обвязку и черновой пол. Как правило, нижняя обвязка собирается из досок 100х50 мм. Затем анкерными болтами фиксируется черновой пол, укладываются лаги, между которыми располагают утеплитель.

Пол каркасного дома

Пол каркасного дома

Вертикальные стойки устанавливаются в углах, местах расположения дверных и оконных проемов с шагом 60 см, чтобы избежать проблем с укладкой утеплителя. В обязательном порядке устанавливаются поперечные балки и укосины.

Для угловых стоек подойдет брус сечением 100х100 мм. Лаги пола и стропила устанавливаются также с шагом 60 см. Монтаж верхней обвязки выполняется так же, как и нижней. При наличии лестницы на второй этаж, места ее установки дополнительно фиксируются поперечными балками.

Схема крепления

Схема крепления

Устройство крыши дачного дома

Когда работы по установке каркаса окончены, можно переходить к сборке крыши. Для кровли следует подбирать легкие материалы, не перегружающие фундамент.

Дачные каркасные дома эконом, как правило, имеют односкатную крышу. Но в случае, когда предполагается использование мансардного пространства для проживания, предпочтительнее выбрать двускатную кровлю. При этом конек рекомендуется располагать на высоте 2,5 м.

Монтаж крыши

Монтаж крыши

Для монтажа кровли по торцам дома устанавливаются вертикальные стойки с распорками, затем на них укладывается коньковая балка. Боковые скаты крыши заполняются досками с шагом от 0,5 до 1 м. Скат укрепляется установкой поперечин в шахматном порядке.

Обшивка

К работам по обшивке приступают после того, как возведен деревянный каркас. Для стен обычно используют листы ДСП, ДВП или гипсокартона, доски или брус. Кроме того, есть готовые панели для стен, которые уже имеют в конструкции теплоизолирующий слой, оконные и дверные проемы. Но такие блоки стоят дороже и имеют достаточно большой вес, их не получится установить в одиночку.

С наружной стороны недорогие каркасные дачные дома чаще всего отделывают листами влагостойкой фанеры, закрепляемыми в шахматном порядке. В стыках между фанерой дополнительно закрепляют поперечины. Соединения листов выполняют на уровне стоек.

Обшивка дома

Обшивка дома

Для внутренней обшивки используют доски или листы фанеры. В пространстве между внешней и внутренней обшивкой располагают плиты теплоизоляции.

Доски чистового пола укладывают с уплотнением скобами и большими гвоздями крепят к лагам. Для чистового и чернового пола рекомендуется выбирать древесину одного сорта, чтобы в процессе эксплуатации строение не перекосило из-за разницы коэффициентов расширения.

В заключение выравнивается рубанком покрытие пола, полируется и обрабатывается олифой или маслом. Если в дальнейшем планируется укладка линолеума или другого напольного покрытия, то полировку можно не выполнять.

Для монтажа потолка в одноэтажном доме потребуются следующие материалы:

  • вагонка или обрезная доска, толщиной 2,5 см;
  • гидро- и теплоизоляционные материалы;
  • монтажная пена;
  • листы ДСП, ДВП или гипсокартона;
  • иные расходные материалы

Обшивку потолка чаще всего производят гипсокартонными листами. В помещениях, которые отличаются повышенной влажностью, в качестве отделки потолка рекомендуется использовать влагостойкий гипсокартон. Если в доме больше одного этажа, потолочная доска должна иметь толщину более 3 см.

Утепление дачного домика

В качестве материала для теплоизоляции можно выбрать наиболее подходящий по цене и свойствам вариант:

  • Пенополистирол – эффективный, недорогой теплоизоляционный материал, но при этом пожароопасный и менее экологичный.
  • Каменная или минеральная вата в рулонах или плитах – наиболее распространенный утеплитель.
  • Эковата со специальной защитной пропиткой от пожаров и грызунов – более технологичный, но дорогой материал утепления.

Утепление пола рулонным материалом

Утепление пола рулонным материалом

При проведении работ по утеплению каркасного садового дома особое внимание следует уделить устройству влаго- и пароизоляции, которые также участвуют в создании теплового комфорта и увеличивают срок службы здания.

Внутренняя отделка деревом

Внутренняя отделка деревом

Видео: советы профессионалов

Среди многочисленных вариантов дачных домов наиболее часто застройщики выбирают именно каркасные строения. Обустройство небольшого жилого пространства на загородном участке в кратчайшие сроки при незначительных финансовых затратах – это неоспоримое преимущество каркасной технологии.
В этом видеорепортаже со стройки каркасного домика для дачи даны полезные советы по строительству и экономии.

Закладка Постоянная ссылка.

Бесплатные чертежи каркасных домов с информацией о них. |



Основная часть проектной документации для каркасного строительства представляет собой чертежи, схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. Рабочие чертежи каркасного дома составляют 80% проекта. Где можно взять бесплатно готовые чертежи каркасных домов? И как пользоваться информацией, которая изложена в них?

Необходимость в чертежах и фото

Главный козырь каркасного строительства – это его доступность, оптимальная цена, за которую можно получить собственный жилой дом для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции (сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с кирпичными строениями). А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства  был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без проекта может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?



Расположение комнат на первом этаже на фото. Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального проекта. При этом содержит все необходимые для строителя сведения.

Чертежи

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. Также при экономной застройке встаёт вопрос о целесообразности вложений денег в те или другие операции. К примеру, в проект будущего дома. Он несёт достаточно большие затраты, если выполняется на заказ. И более доступен, пользоваться типовыми стандартными решениями.

Расположение деталей на чертеже.Чертеж каркасного дома.

Часто  при строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?



Чертежи в проекте каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства:

Архитектурная часть проекта содержит:

  • Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.
Фасад и торец с размерами на чертеже.Рисунок фасада.
  • Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.
Расположение двух этажей с мебелью на чертеже. План этажей своими руками.
  • Рисунок – вертикальный разрез дома. Здесь детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.
В разрезе хорошо видно расположение мебели, дверей и окон.Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:



  • Чертёж-проект фундамента.
  • Чертежи стен и балок полаперекрытия.
  • Проект–чертёж стропильной системы для сооружения крыши.
  • Чертежи узлов каркасного дома.
  • Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы

Бесплатные чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

На схеме обозначены основные особенности.Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются бесплатно, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство каркасного дома

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:



  • Закладывание фундамента.
  • Сбор каркаса стен.
  • Сбор стропильной системы.
  • Монтаж кровли.
  • Обшивка стен.
  • Обустройство проёмов – установка окон и входных дверей.
В разрезе обозначены основные узлы.Схема устройства.

В ходе строительства также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Строительство фундамента по чертежу

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы – габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Подробный чертеж свайно-ростверкового фундамента своими руками.Проект свайно-ростверкового фундамента.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса по чертежу

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

На схеме хорошо видно как собирать стены своими руками.Подробная схема стен.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

Как собрать крышу своими руками по схеме.Схема крыши.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление каркасного дома

Проект обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

Для правильного утепления стен необходимо придерживаться установленных размеров.Схема стены.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации:

  • Проект водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).
Как правильно устроить водоснабжение в доме.Устройство водоснабжения в каркаснике.
  • Проект водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
  • Проект электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
  • Проект газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
  • Проект вентиляционной системы.



Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
