Тонкости установки твердотопливного котла в частном доме

Главная » Системы отопления » Твердотопливное отопление » Тонкости установки твердотопливного котла в частном доме

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

Содержание

1. Котельное помещение: удобство или необходимость?
2. Фундамент
3. Вентиляция
4. Дымоход
5. Этапы монтажных работ
6. Схемы подключения

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности. Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м³, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев . Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м

3. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

• иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
• быть оборудовано дымоотводящей системой;
• быть оснащено системой вентиляции, канализации и водоснабжения;

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

• Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
• Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
• Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола.

Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

• приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
• вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям.

Подробнее вы сможете узнать из следующих материалов:

• Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
• Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.



На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

• Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
• Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
• Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
• Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

1. Удалить заводскую упаковку и произвести сборку оборудования согласно документации.

   Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.

2. Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
3. Закрепите установку на фундаменте, используя уровень.
4. Подключите ТТ теплогенератор к системе дымоудаления.
5. Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

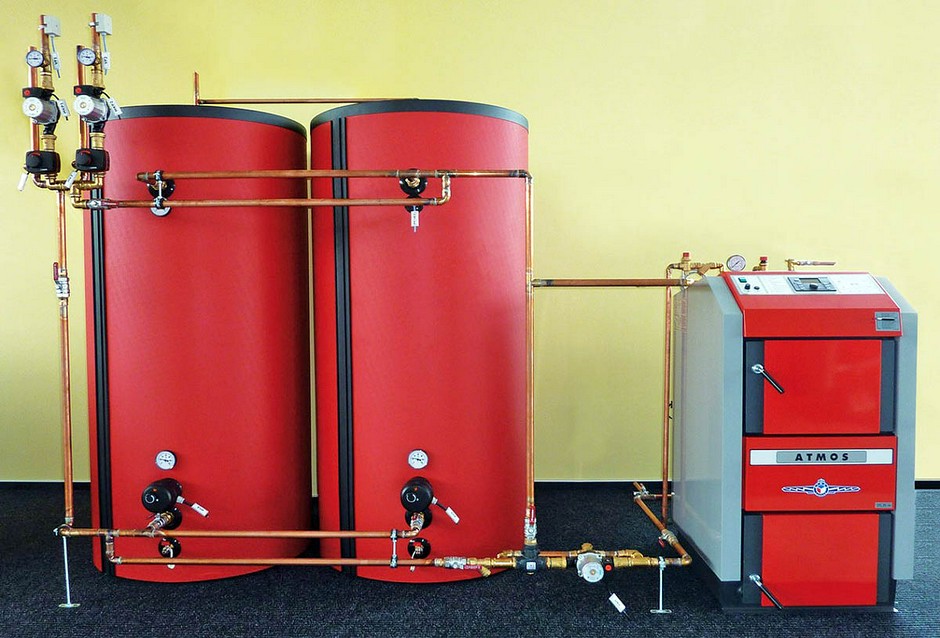

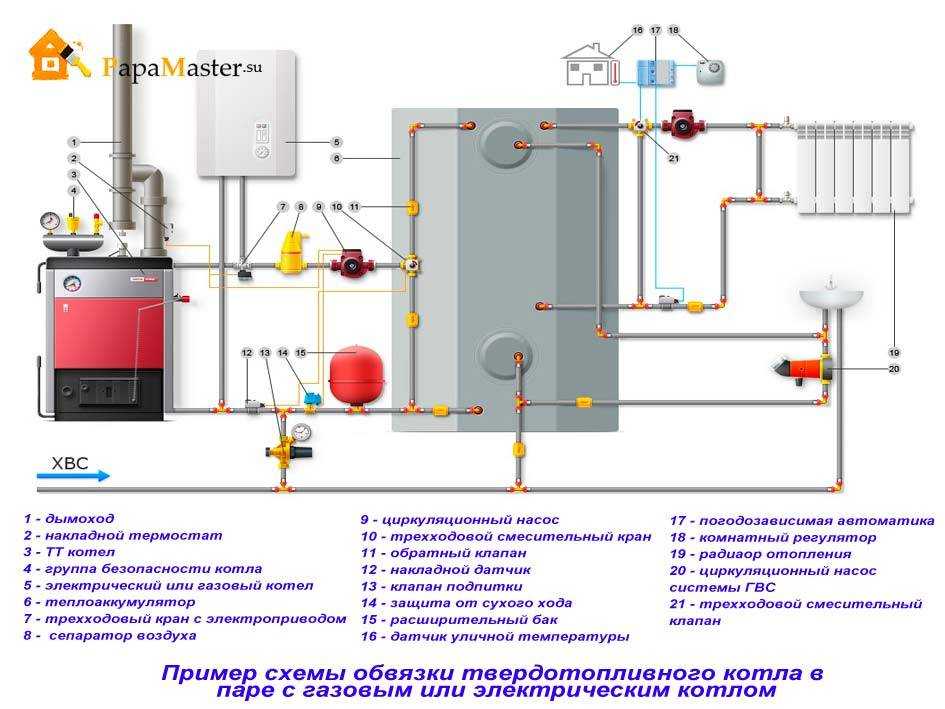

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

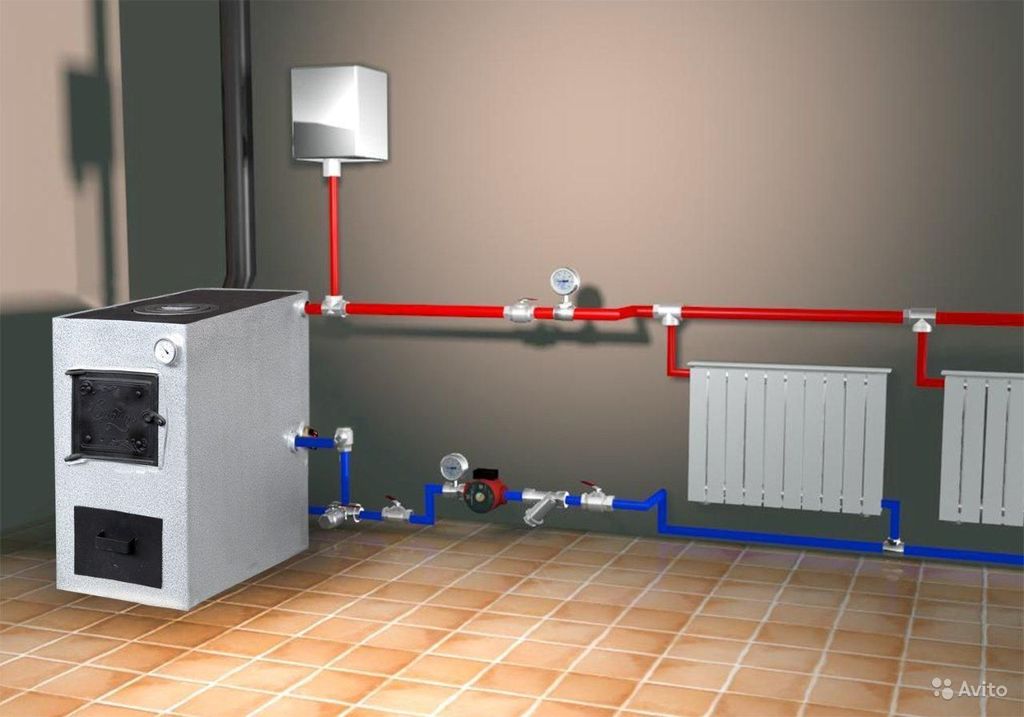

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

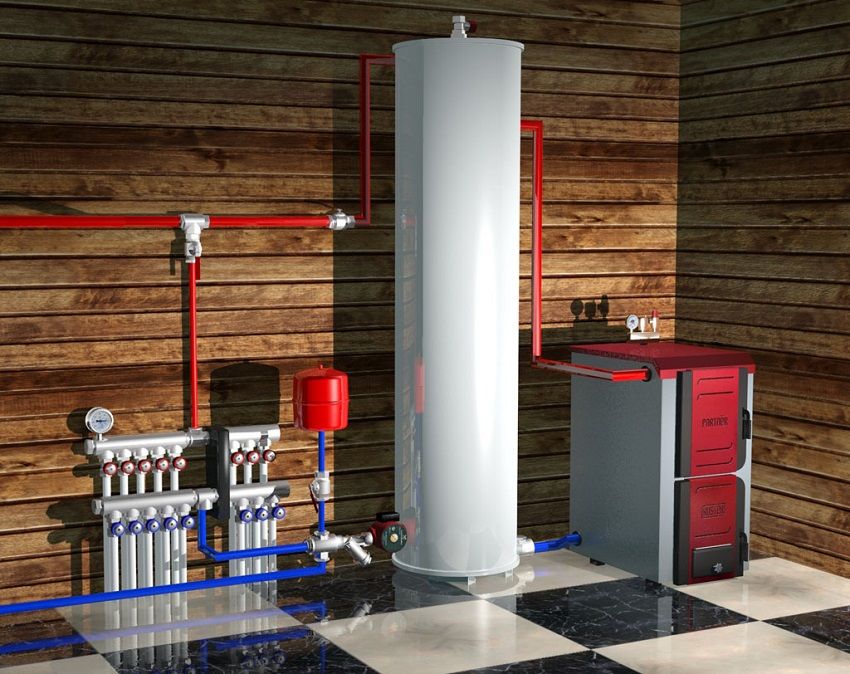

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

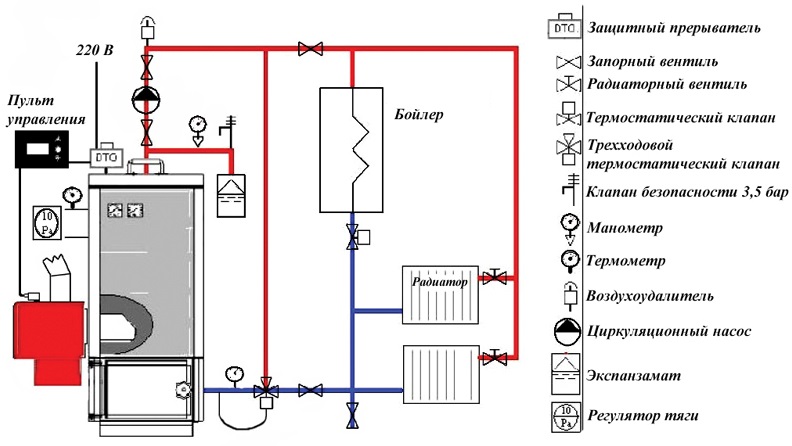

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

https://www.youtube.com/watch?v=1z6OOs3Wdh5&feature

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

Как правильно установить котел в частном доме



Базовое преимущество твердотопливных котлов – их энергетическая автономия. Именно поэтому многие дальновидные хозяева домов, владельцы предприятий с небольшой площадью предпочитают купить твердотопливные пиролизные котлы от производителя, обеспечив экономичность и независимость своей отопительной системы. Такой шаг позволяет начать расходовать бюджет более продуманно, достичь хорошей экономии на ГВС и отоплении. Особенно практичными становятся современные агрегаты длительного горения.

Некоторые предпочитают выполнить работы по монтажу своими руками. Если точно знать, как установить котел в частном доме, теоретически это вполне возможно. При соблюдении всех базовых рекомендаций работы удастся выполнить грамотно и четко. Потом отопительная система будет функционировать без сбоев, выдавать необходимую мощность, производить тепло в достаточном объеме. Конечно, потребуется специально оборудовать помещение с котлом, а также осуществить грамотную обвязку твердотопливного оборудования.

Базовые требования

В первую очередь следует рассмотреть все ключевые требования к установке твердотопливных котлов. Эти пункты надо обязательно выполнить, чтобы обеспечить должный уровень безопасности.

• Специально обрабатываются стены помещения, где планируется установка котла. Подойдет слой асбеста или листовое железо, а также качественная штукатурка толщиной до 3 см. Когда в котельной потолок все-таки остается без дополнительной защиты от огня, нужно соблюдать минимальное расстояние от него до котла: оно составляет 120 см.
• Допускается установка твердотопливного оборудования только в сухом помещении соответствующей площади. Допустимая площадь составляет 7 – 8 м2. При этом дополнительно защищают от любых атмосферных воздействий то место, где планируется разместить топливо.
• Когда котел приходится устанавливать в деревянном доме, обязательно тщательно защищаются все деревянные конструкции. Все помещение котельной дополняют кирпичной кладкой.
• Обустраивается специальный фундамент (помост). Он должен быть устойчивым к воздействию огня и тепла, горизонтальным. Толщина помоста составляет не меньше 7 см. Если база деревянная, обязательно делают кирпичную кладку или ставят защитный стальной лист и цементную стяжку. Вокруг топочной камеры организуется зона безопасности на расстоянии 40 см.

Все требования пожарной безопасности являются обязательными.

От этого будет напрямую зависеть безопасность, результативность работы отопительной системы.

Специфика установки в частном доме

Многих интересует, как установить твердотопливный котел в частном доме грамотно. Обозначим некоторые факторы.

• Лучшее решение – сделать автономную котельную за пределами жилых помещений. Это обеспечит необходимый уровень безопасности.
• Когда такой возможности нет, в роли помещения для установки котла можно использовать гараж или подвал, кухню и изолированный коридор с эффективной вентиляционной системой.
• Надо сразу продумать, как именно будет в дальнейшем обеспечиваться очищение теплообменника.

В домах обычно предпочитают устанавливать агрегаты длительного горения. Это важно для бесперебойной работы отопительной системы. Если приобрести современный твердотопливный пиролизный котел от производителя, имеющий соответствующую гарантию и высокое качество, точно не возникнет никаких проблем.

В помещениях всегда будет поддерживаться комфортный микроклимат.

Обустройство фундамента

Фундамент должен быть обязательно, поскольку именно он обеспечивает надежную и безопасную установку агрегата. Если пренебречь этим правилом, само основание пола начнет деформироваться и прогибаться.

Фундамент из бетона обустраивают следующим образом.

1. Делаются все замеры и расчеты.
2. В стенах пробивают отверстия, чтобы затем провести систему вентиляции и сброса дыма.
3. Все конструкции ограждаются огнеупорными листами.
4. При необходимости делают и дополнительную кирпичную кладку.
5. Помещение обязательно снабжается системой электропитания. Это необходимо для освещения в ночное время, для функционирования автоматики, приборов, циркуляционных насосов.

Оптимальное решение – прочный фундамент, обособленная плита.

Установка дымохода

Помните, что требуется не только вентиляционная система, но и надежный дымоход. Именно он позволит удалять сгоревшие компоненты топлива, обеспечит приток воздуха. Трубы дополнительно утепляют, монтируют к стене вертикально. Обязательно монтируют и изоляцию из металлических гильз, чтобы предотвратить контакт всех несущих конструкций с дымом. Обратите внимание: запрещается устанавливать дымоходы выше пяти метров, а также проектировать больше четырех поворотов в системе.

Правильный монтаж мембранного бака

Мембранные агрегаты выпускают двух типов: напольные и настенные. Запомните несколько обязательных правил монтажа мембранного бака.

• Оборудование должно быть установлено таким образом, чтобы для обслуживания всегда сохранялся свободный доступ.
• Бак ставят недалеко от самого котла.
• Подводящая труба закрепляется обособленно, поскольку она не должна создавать дополнительную нагрузку на бак.
• У стены агрегат не ставят, поскольку возможность для осмотра и технического обслуживания должна быть открыта со всех сторон.
• Учитывается высота, когда бак настенный. Это необходимо, чтобы свободно достичь элементов обвязки.

Если помнить все правила, знать, как установить котел отопления в частном доме, проблем с монтажом и последующей эксплуатацией не возникнет.

Посмотрите наше видео

Планы домов с возможностью установки твердотопливного котла

ГлавнаяВсе планы домов Планы домов с возможностью установки твердотопливного котла

План дома с возможностью установки твердотопливного котла
В этой категории вы найдете проекты домов, которые предназначены для твердотопливного котла или котла, который можно легко переоборудовать на твердое топливо благодаря дополнительному пакету: Пакет для твердотопливного котла. Только часть людей, строящих дома, имеет на своих участках полное оборудование в СМИ, с возможностью присоединения к газовой сети. Отопление дома твердым топливом – самый простой и дешевый заменитель газового отопления. Кроме того, при современных передовых технологиях котлов на угле или пеллетах – обращение с твердотопливной котельной действительно простое и не занимает много времени. Все проекты домов в этой категории имеют возможность отапливать дом твердым топливом. Как правило, это строения с увеличенной котельной, поскольку не все проекты небольших домов подходят для установки топки на твердом топливе. Наши проекты домов с возможностью установки твердотопливного котла соответствуют реальным потребностям тысяч клиентов, планирующих построить свой будущий дом. Приглашаем Вас ознакомиться с планами домов в этой категории

Предыдущая страница123456789101112131415161718192021222324252627282930313233Следующая страница

Показать: Новости| Рекомендуемый

Показать: 12| 24| 48| всего

Найдено 395 проектов .

Сортировать по: имя| площадь| ширина участка| длина участка

Жилище

Цена проекта:1 210 евро

Полезная площадь: 202,12 м ²

Стоимость внедрения: 188 300 евро

Шоу-проект

Акация

Стоимость проекта:1 070 евро

Полезная площадь: 189,6 м ²

Стоимость внедрения: 133 100 EUR

Шоу-проект

Адам

Цена проекта:830 евро

Полезная площадь:89,2 м ²

Стоимость внедрения: 78 000 евро

Шоу-проект

Приключение

Цена проекта:870 евро

Полезная площадь:89,11 м ²

Стоимость внедрения: 77 200 евро

Шоу-проект

Приключение 2

Цена проекта:870 евро

Полезная площадь:87,53 м ²

Стоимость внедрения: 77 200 евро

Шоу-проект

Агат

Цена проекта:1 250 евро

Полезная площадь: 215,41 м ²

Стоимость внедрения: 187 700 евро

Шоу-проект

Агат 2

Стоимость проекта:1 280 евро

Полезная площадь: 226,84 м ²

Стоимость внедрения: 174 200 евро

Шоу-проект

Агата

Стоимость проекта:1 000 евро

Полезная площадь: 135,56 м ²

Стоимость внедрения: 117 800 евро

Шоу-проект

Агнес 2

Стоимость проекта:1 040 евро

Полезная площадь:184 м ²

Стоимость внедрения: 141 600 евро

Шоу-проект

Агнес 3

Стоимость проекта:1 070 евро

Полезная площадь: 186,46 м ²

Стоимость внедрения: 166 600 евро

Шоу-проект

Агнес 3 Б

Стоимость проекта:1 070 евро

Полезная площадь: 209,35 м ²

Стоимость внедрения: 169 800 евро

Шоу-проект

Альбатрос

Стоимость проекта:1 070 евро

Полезная площадь: 128,63 м ²

Стоимость внедрения: 108 600 евро

Показать проект

назад

типы и требования.

Как сделать вентиляцию в котельной частного дома

Вентиляция котельной частного дома: требования

Наличие вентиляции предотвращает появление обратной тяги, приводящей к распространению продуктов горения в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Подача воздуха в котельную осуществляется через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход воздуха осуществляется через потолок или верхнюю часть стены помещения, где находится котел.
3. На 1 кВт мощности отопительного агрегата требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2 при осуществлении тяги снаружи.
4. На вытяжке должно быть два горизонтальных канала: один для вентиляционной трубы, а другой (на 0,25-0,35 м ниже) для ее очистки.
5. Расстояние котельного оборудования от стен должно быть не менее 0,1 м.
6. Вытяжка и приток воздуха расположены на противоположных сторонах помещения.

В соответствии со СНиП вентиляция газовой котельной в частном доме должна производить трехкратный воздухообмен в час. Его количество для поддержки горения не учитывается.
В соответствии с принятыми требованиями и нормами котельная создается в нескольких вариантах.

1. Отдельно стоящее здание.
2. Пристройка к дому.
3. Встроенное помещение внутри дома.
4. В помещении дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

На кухне можно установить газовые котлы до 30 кВт. Подвал или подвал не подходят для LPG. Топливо имеет больший удельный вес, чем воздух. В нижних помещениях может скапливаться газ при утечке, что недопустимо.

Требования к котельной:

• площадь помещения не менее 15 м2;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см2 на 1 м3 объема котельной;
• окно должно открываться или иметь окно.

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного оснащения такой вытяжки не нужны специальные навыки, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежный и прочный.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение инородных частиц через систему.

Рекомендуем ознакомиться: Обзор 5-ти вытяжек встроенных в конструкцию подвесного кухонного шкафа

А так же при уменьшении притока воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котельных, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Естественная вентиляция

Вентиляция в котельной в частном доме в основном делается на естественной тяге. Воздух может проходить под дверями или через каналы в стенах. Приточный воздух при мощности котла до 30 кВт выполнен диаметром не более 15 см и расположен не выше рабочей зоны котла. Он содержит пластиковую трубу, которая снаружи закрыта сеткой, а внутри оснащена обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжной патрубок расположен над котлом, в верхней части помещения и может быть оборудован обратным клапаном. Тогда воздух не будет поступать в помещение снаружи. Трубу легко установить своими руками. К нему сверху крепится металлический зонт от осадков.

Большим недостатком является отсутствие контроля воздухообмена, который также зависит от температуры окружающей среды, силы ветра и атмосферного давления.

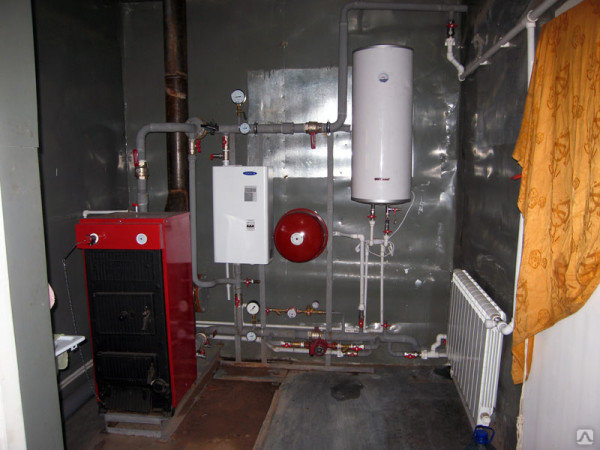

Схема котельной с твердотопливным котлом

Помещение, в котором вы размещаете отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для маломощных газовых и электрических котлов. Что касается твердотопливных моделей, то их рекомендуется выносить за пределы жилых помещений.
• … В приложении. Это отдельно стоящее здание, построенное вплотную к одной из стен коттеджа. При этом важно, чтобы расстояние от стен пристроенной котельной до окон и дверей дома было не менее 1 метра. Печь должна иметь отдельный фундамент и четыре, а не три стены.
• … В отдельном здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилым помещением коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В топочном помещении необходимо выделить место под следующие обязательные элементы системы отопления:

1. Котел на твердом топливе;
2. Котел с теплоносителем;
3. Трубопроводы котлов — расширительные баки, насос, отстойник и т.п.;
4. Коллектор распределительный для направления воды по контурам;
5. Группа безопасности котла для удаления воздуха из системы;
6. Автоматика котла для управления работой всей системы;
7. Оборудование для тушения пожаров.

В топочной может располагаться дополнительный бойлер косвенного нагрева, обеспечивающий дом горячей водой, если в качестве отопительного оборудования используется одноконтурный прибор.

Принудительная вентиляция

Для мощных котельных устанавливаются системы принудительной вентиляции. В воздуховодах установлены вентиляторы с характеристиками, соответствующими сечениям. Мощность вытяжки берется с запасом 25-30% по отношению к максимальной нагрузке. Учитываются также длина воздуховода, сечение и количество изгибов.

Корпус, в котором установлен вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого используются надежные покрытия, алюминиевые или медные сплавы.

Принудительная тяга требует больших затрат на оборудование и энергию. Потребление энергии можно уменьшить, используя только вентилятор или вытяжку. Но настоящая система вентиляции эффективна только тогда, когда вентиляторы нагнетают и удаляют воздух.

В котельную требуется система автоматики. Он не только обеспечивает безопасную работу оборудования, но и снижает расход газа, уменьшая потребление газа, когда он не нужен.

Вентиляция котельной в частном доме: нормы и правила

Основные правила вентиляции котельной следующие.

1. Расположение впускного патрубка вытяжного канала вверху.
2. Наличие дополнительного канала для очистки выхлопной трубы.
3. Обеспечение подачи свежего воздуха через вентиляционный канал или под двери.
4. При подаче воздуха с улицы величина расхода воздуха на 1 кВт мощности не менее 8 см2, а при подаче из других помещений — от 30 см2.

Внутренняя установка

Газовая вентиляция в котельной может быть как вытяжной, так и приточной. Рассмотрим процесс установки для каждого типа.

Вентиляция вытяжная

Для устройства данного типа вентиляции необходимо соблюдать следующую последовательность действий:

• пометить выход воздуховода. Изготавливается по размеру диаметра трубы с запасом около 1 см. При выборе места прокладки трубы для вытяжки следует учитывать, что ее выход должен быть не менее одного метра до газового котла, чтобы холодный воздух не влияет на работу устройства,
• просверлить отверстие
• установить дымоход в просверленный проем с небольшим уклоном от газового котла в сторону улицы,
• использовать монтажную пену для заполнения зазоров и удалить излишки пены только когда она затвердеет,
• установить заглушку с которой регулируется размер сквозного отверстия,
• установить вытяжной вентилятор,
• прикрепить вентиляционную решетку на выходе. Он защитит жилье от насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогично, с одним отличием: вместо вытяжного вентилятора устанавливается устройство приточного типа. Он забирает поток воздуха, охлаждает или нагревает его, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки, приточный вентилятор. Посмотрите видео установки:

Испытание и проверка

Проверка эффективности вытяжки газового котла проводится при закрытой входной двери и открытом окне в котельной. На вход вентиляционного канала накладывается обычное бумажное полотенце. При нормальной работе вентиляции она будет притягиваться к отверстию, в случае засорения канала или неправильной установки салфетка упадет на пол.

Требования к вентиляции котла

Вентиляция газовая должна соответствовать следующим требованиям:

1. допустимый угол наклона отдельных элементов дымохода — не более 30º,
2. длина наибольшего патрубка — 1 м,
3. максимально допустимое количество отводов в дымоходе — 3 шт.,
4. в системе не должно быть выступов и сужений сечения,
5. в конструкции должны быть предусмотрены устройства для ревизии и капельник,
6. поворотные пункты снабжены люком для прочистки,
7. для обустройства вентиляции используются только идеально гладкие изделия изнутри,
8. расстояние между воздуховодами и поверхностью потолка и стен из горючих материалов должно быть не менее 0,25 м. Допускается уменьшение этого расстояния до 5 см для элементов конструкции из негорючих материалов,
9. минимальный размер вентиляционного входа для подачи воздуха с улицы 8 см² на 1 кВт номинальной мощности газового агрегата, для подачи воздуха изнутри – 30 см² на 1 кВт.

Расчет системы вентиляции

3-кратный воздухообмен в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме его обеспечить сложно, воздухообмен увеличивают на 25% на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает следующие параметры:

• объем v = b*l*h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент повышения кратности воздухообмена k = (6-ч) * 0,25 + 3.

Пример расчета

Размеры котельной 3х4х3,5м.

Определить v = 3 * 4 * 3,5 = 42 м3; к = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м3.

Площадь поперечного сечения дымоходного канала составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного диапазона d=200 мм. Вход должен иметь такое же сечение.

При установке вентиляционной шахты, когда ее проходное сечение меньше расчетного, для компенсации недостатка пропускной способности производится принудительная вентиляция.

Особенности монтажа системы вентиляции

При естественной вентиляции воздуховоды размещают только вертикально, не ниже 3 м. Для принудительной вентиляции можно установить горизонтальные секции, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает в себя оба метода вентиляции. При выходе из строя одного из них можно применить другой. В обоих случаях необходимо, чтобы объем входящего воздуха был равен выходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы была обеспечена требуемая производительность системы.

Размещение оборудования должно осуществляться в соответствии со СНиП. При использовании твердотопливных котлов в месте появления копоти следует установить дополнительные вентиляторы.

Как выбрать материал для вытяжки

Материал изготовления может быть разным.

Рассмотрим некоторые из них.

• Кирпич. Этот материал используется для устройства дымохода в твердотопливных котлах. Очистка таких каналов очень трудоемка, но срок их службы значителен. В газовых котлах кирпичный воздуховод не оптимальный вариант, так как у них низкая температура и в трубе может появиться конденсат, способный разрушить кирпич;
• Керамика. Для использования в твердотопливной котельной применяют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
• Металл. Стальные выхлопные трубы могут использоваться как в твердотопливных, так и в газовых котлах. Единственным отличием является использование более толстостенного металла для твердотопливных котлов. Металл должен быть термостойким. Среди недостатков – высокая цена и меньший срок службы по сравнению с кирпичными.

Требования к коррозионной стойкости и взаимодействию с сажей помогут определиться с материалом вытяжного канала. Также важно учитывать, какое давление создает принудительная вентиляция, количество конденсата, температуру газов. При необходимости восстановления вытяжного канала из кирпича в условиях эксплуатации газового оборудования внутри старого канала можно разместить металлические воздуховоды.

Установка принудительной вентиляции

Наличие вентилятора значительно повышает производительность системы. Приточная вентиляция проста в установке.

1. В стене делается отверстие алмазным долотом или перфоратором с уклоном в сторону улицы.
2. В отверстие устанавливается труба.
