Нормы и правила устройства газовой котельной в частном доме

Краткое содержание статьи:

• Газовый котел без котельной
• Выгоды отдельной котельной для газового оборудования любой мощности
• Требования к отдельной котельной для газового оборудования
• Пристроенные к дому котельные
• Отдельно стоящая котельная
• Требования к монтажу дымоходов
• Подведём итоги

Большинство современных отопительных котлов небольшой мощности допускают установку в жилых помещениях. Однако и отдельная котельная не утратила своей актуальности – эксплуатация оборудования в ней более удобна и безопасна.

Статья полезна тем, кто сомневается – нужно ли тратить полезную площадь дома для помещения под котельную.

Газовый котел без котельной

В домах сравнительно большой площади, ориентировочно от 180 м, котлом малой мощности не обойтись, и под котельную неизбежно выделяется отдельное помещение.

Но большинству небольших домов достаточно мощности газового оборудования до 35 кВт. Его допускается разместить на кухне. Для этого лишь нужно выполнить обязательные условия:

• Кухня должна быть отдельной – изолированной дверью от других жилых помещений. В ней обязательно окно с форточкой.
• Котёл крепится на стену или её отделку из негорючих материалов.
• Оборудуется специальный дымоход.
• Высота кухонного потолка – от 2.4 м, минимальное расстояние от верха котла до потолка 0.8 м.

Следует понимать, что установка котла на кухне – это лишь возможность сэкономить площадь дома, материалы для устройства отдельного помещения.



Выгоды отдельной котельной для газового оборудования любой мощности

Очевидно, что в массе случаев можно обойтись без котельной. Однако наблюдается немало рекомендаций, что всё же желательно выделить, либо пристроить отдельное помещение. Причины:

• Безопасность – полностью исключается возможность угореть, пострадать от возгорания.
• Звукоизоляция – большинство газовых котлов запускаются с шумным хлопком, а в котельном помещении его работа не будет слышна.
• Компактное размещение вспомогательного оборудования: циркуляционного насоса, расширительного бака и проч.

Всё это немаловажные аргументы в пользу оборудования под котельную отдельного помещения. Кроме того, автоматически решается проблема размещения насосной станции, её гидроаккумулятора, оборудования для горячего водоснабжения, что особенно актуально для накопительных систем.



Требования к отдельной котельной для газового оборудования

Если мощность котла более 60, но менее 150 кВт, то его допускается разместить внутри дома в отдельном помещении любого этажа. А котлам мощностью 150-350 кВт уже требуется установка в отдельное помещение первого или цокольного этажа, в пристройке, либо отдельно стоящей постройке.

При размещении котельной в цокольном этаже или в подвале, требования ужесточаются:

• на каждый киловатт мощности к обязательному объёму 15 м³ ещё добавляется 0. 2 м³;
• стены возводятся из паро-газо-непроницаемых материалов;
• оборудуется отдельный выход на улицу, либо в коридор, ведущий за пределы дома.

Для котельной внутри дома требуются двери из огнеупорного материала, способного сдерживать горение не менее 15 мин. Этим условиям удовлетворяют стальные двери самодельного или заводского изготовления.

Важно, что в расчёты помещения котельной берётся не площадь, а именно объём помещения, который зависит от мощности размещаемого котла: до 30 кВт – не менее 7.5 м³; от 30 до 60 кВт – не меньше 13.5 м³; от 60 до 200 кВт – не менее 15 м³.

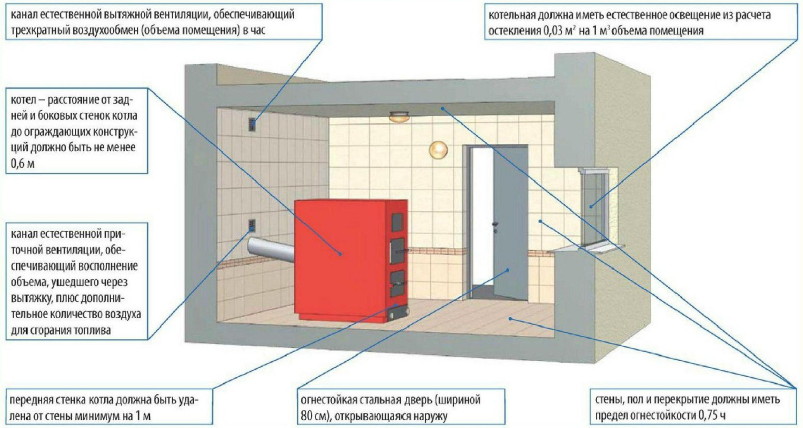

Общие требования к помещениям для размещения отопительных приборов:

• Высота 2,2 метра – при мощности менее 30 кВт. При большей мощности – не меньше 2,4 м.
• Открывающееся наружу окно с форточкой или фрамугой. Площадь остекления не менее 0.03 м² на 1 м³.
• Электроосвещение.
• Вентиляция, способная производить троекратный обмен воздуха в час.
• Дымоход, соответствующий выходному отверстию в котле отопления.

Котлы до 30 кВт можно снабжать проходящим сквозь стену коаксиальным дымоходом.



Пристроенные к дому котельные

К ним справедливы все предыдущие требования, и добавляются новые:

• Котельная пристраивается к сплошному участку стены – минимальное расстояние до ближайших окон и дверей 1 м.
• Она не связана с домом – все её 4 стены возводятся на отдельный фундамент.
• В постройку берутся только негорючие материалы, например: кирпич, газоблок.



Отдельно стоящая котельная

Для отдельных котельных к перечисленным параметрам добавляются новые требования:

• Оборудуется легко открываемыми выходящими на улицу дверьми – слабозакрепленными, без какого-либо дополнительного усиления. Такая мера безопасности рассчитана на самый крайний случай – минимизировать разрушение котельной и отвести силу взрывной волны на улицу.
• Котел ставится на отдельный фундамент, высотой не более 15см от пола.
• Если вес котла менее 200 кг, его допускается устанавливать на бетонный пол.
• Присутствует датчик аварийного отключения газа.



Требования к монтажу дымоходов

Правила устройства дымовой трубы:

• Сечение дымохода – не менее выходного отверстия из котла.
• Число отводов трубы 90° – не более трёх.
• Длина лежанки – не больше 3м.
• Вертикальный канал внутри дома проходит сквозь перекрытия, снаружи – крепится по стене.
• Чтоб обойти свес крыши допускается использовать 2 отвода по 30°.
• Трубу запрещено накрывать зонтом, она должна быть достаточной высоты, чтобы тягу не подпирало ветром.
• При строительстве нового дома каждому котлу, водонагревателю проектируется отдельный дымоход. При переоборудовании готового дома в дымоход допускается подключение 2-х котлов – с разницей высоты 75 см.

Для прокладки дымохода сквозь деревянные стены и перекрытия необходим проём обеспечивающий зазор 0.5 м. Для изолированной трубы типа сэндвич допустимый зазор 0.38 м.

Противопожарный зазор от любых деревянных конструкций – 0.5 м. От дерева под несгораемой отделкой – допустимый зазор 0.25 м.



Итоги

В большинстве случаев требуется устройство котельной по стандартам, обоснованным практикой эксплуатации жилья. Они разработаны для безопасности людей и имущества от возможных последствий неисправности газового оборудования.

Рационально ли тратить полезную площадь дома для помещения под котельную в необязательных случаях – решать вам. Важно взвесить все возможные факторы и риски: скопление людей, доступ к оборудованию, надёжность системы безопасности.

Приглашаем Вас посетить каталог готовых проектов домов с котельной



Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

На что ориентироваться
Перечень требований
Если котельная находится в отдельном помещении
Пристроенные бойлерные в частном доме
Если газовый котел монтируется на кухне
Отдельная постройка для котельной
Требования к дверям
Требования к вентиляционной системе
Твердотопливные и жидкотопливные агрегаты
Видео

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

• До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
• 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
• 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

• Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).
• 30-60 кВт — 13,5 м³.
• 60-200 кВт — 15 м³.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м³, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

• Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
• Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
• Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
• Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

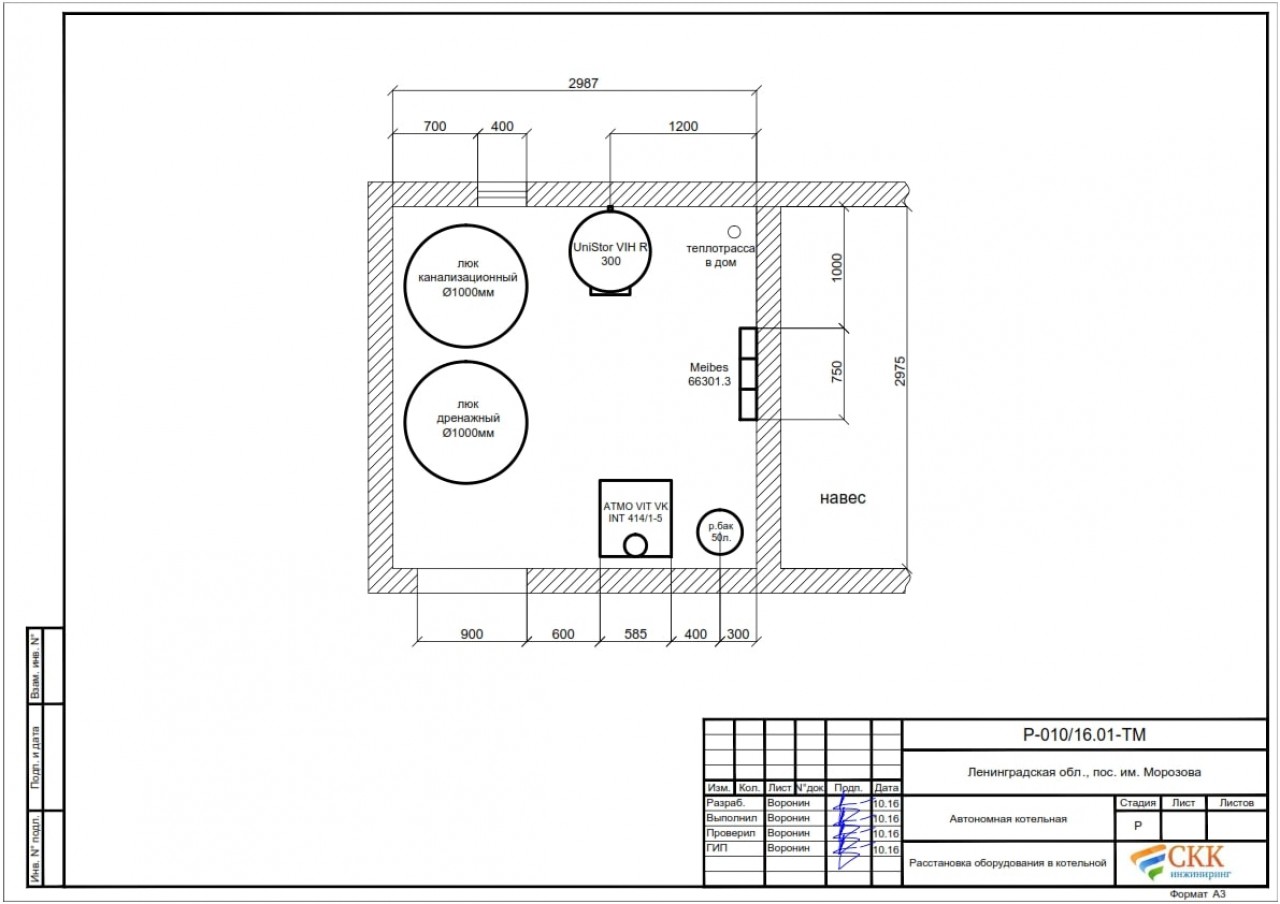

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

• Норма объема котельной для газового котла – от 15 м³.
• Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
• Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.
• Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течение одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

• Высота потолков должна быть не ниже 2,5 м.
• Помещение должно иметь объем от 15 м³.
• Вентиляция должна гарантировать трехкратную смену воздуха в течение часа.
• В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

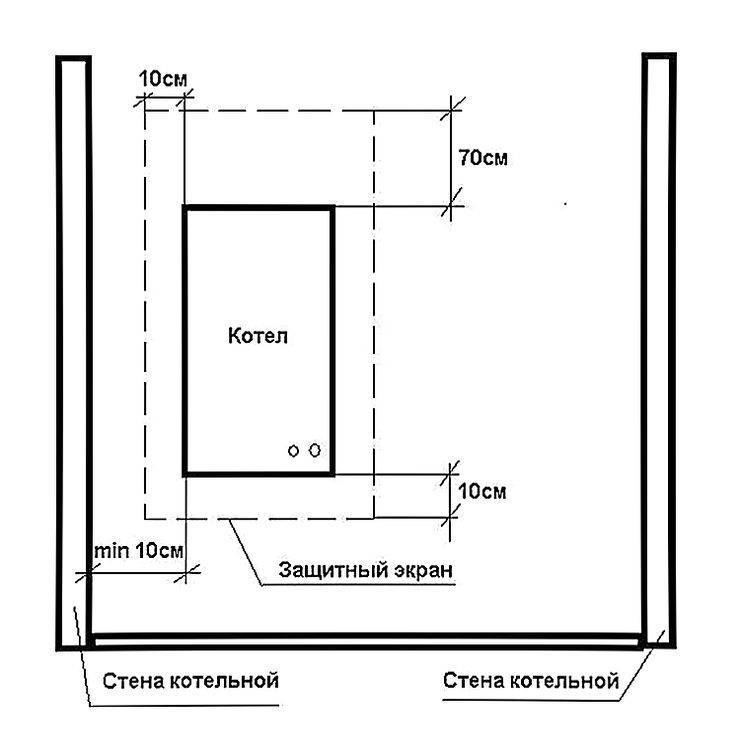

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м³ на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течение часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

• Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
• Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
• Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
• Дымоходная труба выводится сквозь крышу или стену.

• В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
• Дымоход должен иметь газонепроницаемые соединения.
• Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
• Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

плюсы и минусы, нормы проектирования

Виды крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается конструкция с плоской крышей. Для этих источников теплоснабжения предусмотрены установки: встроенная и блочно-модульная котельная (БМК).

БМК

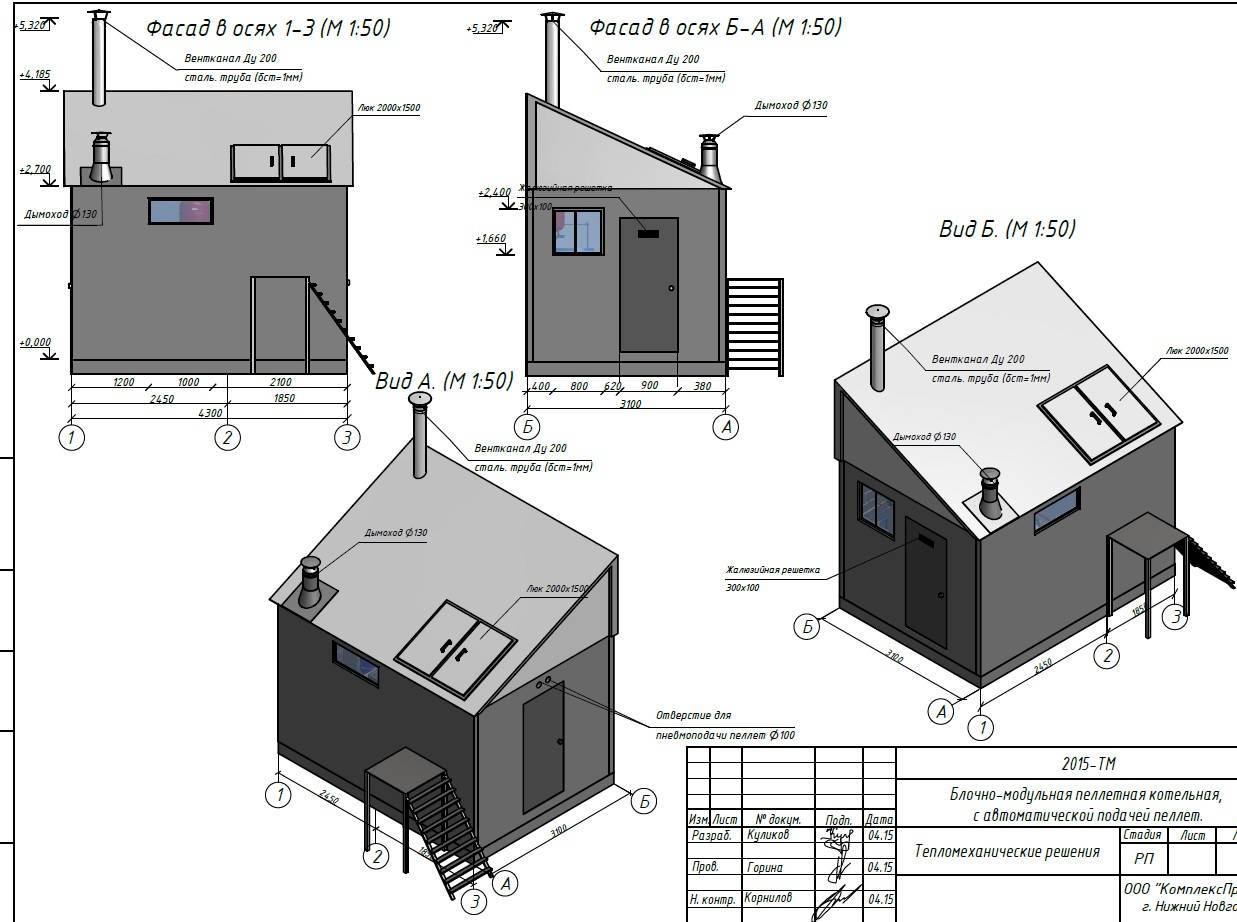

Блочно-модульные газовые котельные поставляются в полной заводской комплектации. К заказчику они поступают практически со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные работают круглый год в автоматическом режиме на отопление и горячее водоснабжение и не нуждаются в постоянном обслуживающем персонале.

Все котельное оборудование подобрано по проектным технологическим параметрам и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В состав блока входят котлы с учетом пиковой мощности, насосы отопления и горячего водоснабжения, вентиляторы и дымососы, дымовые трубы, первичные устройства управления тепловыми процессами и система автоматического управления. БМК оборудован качественным утеплением и надежной приточно-вытяжной вентиляцией.

Встроенный

Встроенная крышная котельная в многоквартирном доме строится по индивидуальному проекту, в котором тщательно рассчитывается каждый элемент тепловой схемы с целью создания надежной и эффективно функционирующей системы отопления.

Котельная чаще всего изготавливается из сборных многослойных конструкций или стандартных железобетонных изделий. Сборка схемы отопления котельной осуществляется на месте, с использованием точно подобранного оборудования, разработанных схем встроенной котельной, в соответствии с проектной спецификацией на оборудование и материалы.

Комплектация осуществляется заказчиком объекта или по отдельному договору с монтажной организацией. Схема крышной котельной в многоквартирном доме встроенного типа включает газовые котлы с учетом резерва, насосное оборудование, систему дымоудаления и вентиляции, химводоподготовки и КИПиА.

Обычно такие котельные устанавливаются в течение нескольких дней, затем начинается процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Нормы и требования к эксплуатации

Требования к проектированию и монтажу крышных котельных есть, но они минимальны. Все они основаны на обеспечении безопасности при эксплуатации конструкции.

В частности, необходимо регулярно выполнять следующее:

• Необходимо постоянно проверять приточные и выпускные клапаны, благодаря которым котельная вентилируется.
• На этапе проектирования необходимо предусмотреть установку датчиков, обнаруживающих любые возгорания, утечки газа и другие аварийные ситуации. Кроме того, должен быть установлен газоизоляционный фланец, способный отключить всю систему в случае пожара.
• Крыша многоэтажного дома должна быть оборудована сигнализацией, которая немедленно начнет оповещать окружающих звуковыми и световыми сигналами о пожаре в котельной.
• Котельная должна быть оборудована окнами и дверьми, ведущими непосредственно на крышу. Вам также понадобится специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормам.
• Для каждого газового котла должна быть предусмотрена отдельная дымовая труба, и все они должны быть одной высоты. Расстояние между трубами может быть любым.

Для обеспечения более стабильной и безопасной работы котлов на крыше к ним следует подключить отдельную ветку электричества. Это позволит нейтрализовать возможные скачки напряжения по дому, которые могут привести к выходу из строя всего отопления система.

Также желательно предусмотреть альтернативный вариант электроснабжения, в частности приобрести дизель-генератор.

Согласно правилам техники безопасности дымоходная труба должна быть не менее чем на 2 метра выше высоты крыши самой котельной.

Запрещается устанавливать газовую котельную непосредственно над жилыми квартирами. Между ними и крышей нужно сделать технический этаж, чтобы соблюсти обязательный перечень условий, касающихся котельных. Газовые установки можно размещать только на перекрытии из железобетонных плит.

Помните, что в котельной довольно шумно, поэтому важно ее звукоизолировать.

После проектирования и монтажа котельной необходимо организовать периодическое техническое обслуживание. Для этого достаточно нанять одного-двух человек. Работники газовой службы также будут периодически приезжать с проверками для контроля за состоянием эксплуатируемого оборудования.

Преимущества и недостатки

Основным преимуществом крышной газовой котельной является ее автономность, в результате чего отопление и горячее водоснабжение осуществляется непосредственно в дом, на котором она установлена. Это способствует уменьшению тепловых потерь, в связи с чем стоимость единицы тепловой энергии ККг значительно снижается до минимального показателя.

По желанию заказчика возможно заключение договора с эксплуатирующей организацией, которая одновременно обслуживает несколько однотипных объектов.

Начало и окончание отопительного сезона начинается по мере необходимости, а не по решению муниципальных властей. Высокий уровень эксплуатационной безопасности гарантируется современными системами терморегулирования.

Крышные котельные имеют ряд отрицательных качеств:

• Ограничения по установке, такое оборудование можно устанавливать в доме не выше 9 этажей.
• Повышенная вибрация из-за работы циркуляционных насосов, дымососов и вентиляторов.
• Высокая цена на изготовление проекта, закупку оборудования и строительно-монтажные работы. В зависимости от мощности и комплектности ориентировочные инвестиции в такую ​​схему теплоснабжения составят 5-18 млн руб.

Некоторые особенности устройства автономных котельных

В целях соблюдения требований безопасности внутри котельных размещают не более двух котлов — один основной, другой резервный. Монтаж осуществляется в центральной части помещения, тогда возникает меньше всего проблем с обслуживанием и ремонтом.

Для облицовки стен обязательно используйте материалы, не поддерживающие горение. Пример отличного варианта – стальные листы. Полы залиты бетонной стяжкой, сверху уложено негорючее покрытие. Главное требование – нескользящее покрытие.

Газ природный — состав, перерабатываемый при работе автономных котельных. Агрегаты с автоматическим управлением способствуют плавному потоку. При обнаружении протечки или поломки специальные датчики просто блокируют работу системы.

Для застройщиков одним из самых выгодных вариантов станет приобретение блочных автономных котельных. Доставка и установка таких установок занимает минимальное количество времени. Оборудование также отличается приемлемым уровнем цен. В дальнейшем такая покупка поможет защититься от недостатков централизованных систем.

Разбор типичных ошибок при монтаже котельных смотрите в этом видео:

Смотрите также Телефоны для консультации 13 Дек 2020 Виктория М. 216

Поделиться записью

Обсуждение: есть 1 комментарий

1. Иван говорит:
   21.12.2019 в 18:23

   Такая котельная безусловно дает существенную экономию. Центральное отопление сейчас очень дорогое. Дают ли производители таких автономных котлов гарантии, что котел будет работать без перебоев в доме с большой этажностью?

   Ответить

Требования к дому

Допускается установка таких котельных на перекрытиях зданий, кроме зданий по взрывопожароопасности категорий А и Б. Размещение их непосредственно на перекрытии не допускается . Предельно допустимая тепловая мощность ККг для жилых домов составляет 3,0 МВт, а для промышленных объектов — 5,0 МВт.

При установке крышных источников тепла существует ряд запретов:

1. Высота котельной вместе с объектом не может превышать 26,5 м, что соответствует 9-ти этажному типовому дому.
2. Размеры топки не должны превышать план дома.
3. Не допускается увеличение ширины стен, а также выполнение переустройства кровли для снижения нагрузки на основные несущие конструкции.

Монтаж отопительного оборудования осуществляется только после экспертизы проекта.

Требования к крыше для установки

При строительстве данного типа котельной необходимо предусмотреть выход непосредственно на крышу. Выход в котельную из подъезда дома необходимо осуществлять по маршевой лестнице. При угле ската более 10 % на крыше дома оборудуют ходовые мостики размером 1 м, с высотой перил не менее 0,9м.

Конструкции лестниц и поручней следует предусматривать из огнеупорных строительных материалов. Суммарная нагрузка котельного оборудования не должна превышать расчетных нагрузок на кровлю.

Положение здания котельной должно строиться с учетом ветровых нагрузок в климатической зоне расположения и учитывать удельные напряжения, заложенные в проекте дома.

Нормы проектирования крышных газовых котлов

Проектирование ККг выполняется организациями, имеющими лицензию на соответствующий вид работ. До утверждения проект должен быть согласован авторским надзором, СЭС, пожарной инспекцией с эксплуатирующими организациями, оформившими техническое задание в процессе проектирования.

Так как услуги по проектированию котельных стоят достаточно дорого, оплату выполненных работ рекомендуется производить после согласования проекта со всеми контролирующими органами и его утверждения. Это станет возможным только при условии соответствия проектной документации требованиям СНиП, ВСН и правил эксплуатации котельного оборудования.

Пол ККг выполнен с гидроизоляцией, способной обеспечить затопление высотой до 100 мм. Оконные проемы должны обеспечивать естественную освещенность, поэтому их устанавливают из расчета не менее 0,05 м2 на 1 м3 общего объема объекта теплоснабжения.

Схема обвязки внутридомовых сетей отопления и вентиляции выполняется по зависимой схеме, через смесительный узел подачи тепловой энергии, а системы горячего водоснабжения — по замкнутой схеме через теплообменник.

Системы отопления разделены спереди, с индивидуальным узлом коммерческого учета тепловой энергии. В котельной должна быть установлена ​​система химводоподготовки для подачи умягченной воды в котел и отопительный контур. Эти требования выполняются для предотвращения образования накипи на поверхностях нагрева.

Какие котлы использовать

В качестве источников тепловой энергии в ККг используются автоматизированные водогрейные котлы, способные нагревать воду с теплоносителем до 95 С и давлением до 1,0 МПа.

Например, модульная котельная АРГУС ТМ-1000.00.ПР.10 мощностью 1050 кВт, укомплектованная:

1. Газовый котел PROTHERM 120 СОО мощностью 105 кВт и КПД -90%, 10 единиц.
2. Насосная группа с центробежным насосом WILO HWJ 202 EM 20L.
3. Расширительный мембранный бак REFLEX N 200/6.
4. Система автоматизации и регулирования.
5. Группа приборов и первичных датчиков.
6. Блок химводоподготовки.
7. Система противодымной вентиляции.

Способ подачи газа

Давление газа в газопроводе для ККг не должно превышать 5 кПа.

Наружная разводка газопровода к котлам осуществляется в местах, удобных для выполнения последующего обслуживания и исключающих возможность его разрыва. Подключение других потребителей к данному газопроводу не допускается.

Газопровод не должен проходить через системы вентиляции, окна и двери. Внутренний газопровод в котельной прокладывается открыто, при этом должен быть свободный доступ для контроля и технического осмотра устройств безопасности и автоматики.

Запорно-регулирующие устройства на газопроводе устанавливаются на вводе в котельную, на каждом ответвлении к котлоагрегату, перед запальными устройствами, на трубопроводах продувочных газов и дренажной арматуре.

Кроме того, на газопроводе в системе безопасности установлен предохранительно-запорный клапан (ПЗК) с электромагнитным приводом, перекрывающий подачу газа в аварийной ситуации.

Кровельное электроснабжение

Электрооборудование ККг должно соответствовать ПУЭ, как объект второй категории надежности электроснабжения.

В здании должна быть предусмотрена молниезащита и система заземления газопровода. Освещенность помещений должна соответствовать требованиям СНиП 23-05-95. Электрооборудование должно иметь автоматическую защиту от перегрева и перегрузок в сети.

Схема электроснабжения должна предусматривать возможность включения резервного электрооборудования при выходе основного устройства, например, насоса, вентилятора и дымососа.

Автоматика безопасности должна обеспечивать отключение подачи газа в котел в случае аварийных ситуаций: высокого давления газа, отрыва факела от горелки, загазованности котельной, малой тяги в топке, высокой температуры и давление охлаждающей жидкости.

Пожарная безопасность

Существует ряд важных требований пожарной безопасности ККг в многоэтажном доме:

1. Запрещается расположение котельной непосредственно над квартирами.
2. Котельной присвоена категория класса «Г» по взрывопожароопасности.
3. Высота потолков объекта должна быть выше 2,65 м.
4. Ширина ворот более 0,8 м.
5. В здании должны быть установлены противопожарные перегородки.
6. Помещение должно иметь отдельный аварийный выход.
7. Объект оборудован противопожарной звуковой и световой сигнализацией и системами аварийного пожаротушения.

Блочно-модульные типы котельных

Благодаря своим компактным размерам не требует большой площади. Строительная площадка сначала заполняется специальными блоками. Затем они объединяются в конструкцию, максимально сохраняющую работоспособность в любых условиях.

Вся система собирается на заводе из элементов, важных для работы. На завершающем этапе обеспечивается нормальная работа путем добавления необходимого оборудования.

После завершения этапа сборки станция готова к дальнейшей эксплуатации. Производитель предусматривает сборку, монтирует необходимые модули. Отдельные помещения оборудованы для обслуживания персонала.

В таких условиях не обойтись без качественного утепления, систем вентиляции с достаточной надежностью. Допустимо создание необычного дизайна, привлекательного внешнего вида. Производители заранее предусматривают, что установка агрегата будет осуществляться на крышу.

Главное определить несущую способность здания по результатам обследования. При необходимости организовать мероприятия и мероприятия по повышению показателя.

Соответствующая платформа будет опираться на несущие элементы здания. Только в этом случае блок сохраняет максимальную устойчивость. Далее создается огнеупорный блок под газовую котельную.

Обычно для решения проблемы заливают слой бетона. Перила должны быть установлены по периметру крыши для максимальной безопасности.

В некоторых случаях не обойтись без мероприятий по повышению звукоизоляции.

Блочные котельные – отличный вариант для зданий, изначально подключенных к централизованному отоплению. Но оборудование в этом случае должно иметь приемлемые технические условия. Обязательно создайте проект.

Приемка котельной

Порядок приемки крышной котельной определяется ПТЭ. Основные этапы ввода ККг в эксплуатацию:

1. Разработка проекта.
2. Утверждение выполненного проекта и согласование его с муниципальными профильными управлениями — архитектуры и жилищно-коммунального хозяйства.
3. Проведение технической экспертизы.
4. Закупка оборудования и материалов согласно разделу спецификации и материалы.
5. Изготовление котельной и установка ее на кровле здания.
6. Пусконаладочные работы котельного оборудования.
7. Создание комиссии по приемке котельной в эксплуатацию. В состав комиссии должны входить представители заказчика, проектно-монтажной организации, газовой компании, а также муниципальных управлений по капитальному строительству, ЖКХ, СЭС и пожарной инспекции.
8. После подписания акта всеми членами комиссии выдают разрешение на деятельность в газоснабжающей организации.

Окно для газовой котельной частного дома: нормы остекления котельной

Согласитесь, никто не хочет страдать от взрыва газа. Это правильно? Однако никто этого не гарантирует. Так, за последние два десятилетия многие наши соотечественники лишились имущества, здоровья и жизни во время подобных происшествий. Но можно избежать неприятностей. Для этого вам потребуется правильно обустроить окно для газовой котельной частного дома, обязательно соблюдать нормы и правила, прописанные в законодательных актах.

Только строгое соблюдение требований к заданному элементу конструкции, изложенных в методических документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, расскажем дальше.

Содержание статьи:

• Законодательство об окнах в котельных
  • Какими должны быть окна?
  • Зона остекления котельной
  • Что такое легкосъемное ограждение?
  • Аналоги листовому стеклу
  • Технические характеристики ЛСК
• Зачем нужны легкие в уходе конструкции?
• Выводы и полезное видео по теме

Законодательство в окнах в котельских комнатах

Проблема с остеклением комнат, где находятся газовые котлы, регулируют SP 402.1325800.2018, , которые вступают в силу 6 июня 2019 года.

Но нормы этого документа лишь гласят, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные реквизиты изложены в ГОСТ Р 56288-2014, на который ссылается СП 402. 1325800.2018.

Форма окна в комнате с газовым котлом может быть любой. Главное, чтобы она соответствовала установленной площади. А также, вы не должны забывать предусмотреть окно или любой другой способ проветривания

, поэтому должны быть соблюдены нормы, изложенные в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

При этом данный элемент конструкции котельной должен быть оборудован:

• окно;
• любое другое устройство, подходящее для вентиляции котельной.

То есть указанные конструктивные особенности окна говорят о том, что оно рассматривается не только как источник естественного света. И как важный элемент системы.

Также рекомендуем ознакомиться с общими правилами обустройства газовых котельных. Подробнее — см.

Площадь остекления котельной

В пункте 5.10 вышеуказанного Свода правил сказано, что площадь остекления должна быть не менее 0,03 м² на каждый кубический метр объема помещения, в котором они будут установлены.

Это нормативное значение для зданий, относящихся к группе В пожаровзрывоопасности.

В соответствующих СНиПах указана минимальная площадь окна в помещении с газовым котлом. Но, на самом деле, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного сброса избыточного давления

Причем следует обратить внимание на то, что вышеуказанная площадь должна занимать окно целиком, а именно стекло. Которая, к тому же, должна быть легкосъемной ограждающей конструкцией, иначе котельную не допустят к эксплуатации.

Что такое легкосъемный корпус?

Это конструктивные элементы здания, которые должны легко взрываться при взрыве газа и образовывать отверстия для эффективного и быстрого сброса избыточного давления. В качестве легко отклоняемых ограждающих конструкций принято использовать остекление котельных.

Следует помнить, что армированное стекло в силу своих прочностных характеристик не сможет разбиться при необходимых нагрузках. В результате эффективное избыточное давление не будет обеспечено. Поэтому их использование в котельных категорически запрещено.

То же самое относится к таким материалам, как:

• поликарбонат;
• триплекс;
• сталинит.

То есть, по сути, до недавнего времени к легкостираемым конструкциям относилось только обычное листовое стекло. Но с лета 2019 года появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в конкретном случае не является оптимальным решением, то предпочтение можно отдать окнам со стеклопакетами.

На изображении показан дизайн окна быстрого сброса. К тому же рядовой пользователь не всегда раскроет его возможности. Да в этом нет необходимости, так как разница с обычным продуктом проявится только в критической ситуации

Но есть ограничения. Так, обычное листовое стекло допускается заменять на стеклопакеты, изготовленные по требованиям, установленным ГОСТ Р 56288-2014 для жилых зданий. Любые другие продукты запрещены.

В указанном ГОСТе также указано, что обычное стекло можно заменить окнами с:

• поворотный элемент, представляющий собой легкоспускной клапан, который при взрыве газа под действием даже незначительного избыточного давления открывается наружу и поворачивается вокруг оси своих шарниров, предназначенных для крепления;
• подвижный элемент, представляющий собой оконную раму со стеклопакетом или сам стеклопакет, который при взрыве газа при воздействии незначительного избыточного давления разрушается и выпадает.

Кроме того, поворотная створка бывает горизонтальной и вертикальной, что увеличивает функциональность легко переустанавливаемых окон.

Важной их особенностью является также обязательное наличие специальных предохранительных запорных устройств, неразрушаемых креплений, защелок.

При воздействии избыточного давления они должны свободно освобождать перемещаемый или вращающийся элемент конструкции.

Этот снимок сделан в 1999 году после взрыва в столичной гостинице «Интурист». На переднем плане хорошо видны легко стираемые конструкции и отверстие, которое они выпустили для сброса давления, что минимизировало последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легко сбрасываемых конструкций.

Согласно требованиям вышеуказанного ГОСТа профиля, все легкосбрасываемые окна должны быть промаркированы специальными буквами.

А именно, на их конструктивных элементах должны присутствовать следующие шифры:

• ЛКОС , свидетельствующие о том, что это легкосъемная оконная конструкция со стеклопакетом;
• буква Ф с указанием того, что окно предназначено для жилых домов;
• буква Р или С с указанием типа открывания сливного отверстия — поворотное/смещенное.

Кроме того, на окнах с легкоразборной конструкцией должен быть указан номер нормативного документа, на основании требований которого они изготовлены.

Например, полное обозначение может иметь следующий вид: ЛСКОС Ф П ГОСТ Р 56288-2012 . Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно нормам, изложенным в соответствующем ГОСТе, запорные устройства легковозвратных окон должны обеспечивать сброс или поворот створки при достижении избыточного давления 0,7 кПа.

При этом для окон со смещаемым конструктивным элементом срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельно стоящее здание или пристройку к дому, то ее конструкция может быть полностью или частично выполнена из легкосъемных сэндвич-панелей

расположен, важен не только размер окна, но и то, как оно освободит проем для сброса давления.

Надежность работы должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном легко сбрасываемые структуры являются обычными окнами. Которые способны эффективно противостоять теплопередаче и относятся к классу звукоизоляции D или выше.

Зачем нужны легкие в уходе конструкции?

В Российской Федерации остро стоит вопрос взрывов газа. Так вот, каждый год в стране происходят десятки подобных происшествий. Наиболее громким является январь 2008 года, когда произошло 10 взрывов, жертвами которых стали десятки россиян.

И причина усугубляется дешевыми, но очень прочными современными окнами, выдерживающими кратковременные значительные избыточные нагрузки. В результате значительно увеличивается давление на конструкцию здания. И часто не выдерживает горизонтальных нагрузок, так как те же стены на это не рассчитаны. В результате здания складываются просто как карточные домики.

Следует помнить, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешение на постройку

Есть 2 способа борьбы с таким негативным явлением, к которым относятся:

• усиление конструкции зданий;
• использование легко стираемых рисунков.
