Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

На что ориентироваться
Перечень требований
Если котельная находится в отдельном помещении
Пристроенные бойлерные в частном доме
Если газовый котел монтируется на кухне
Отдельная постройка для котельной
Требования к дверям
Требования к вентиляционной системе
Твердотопливные и жидкотопливные агрегаты
Видео

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

• До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
• 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
• 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

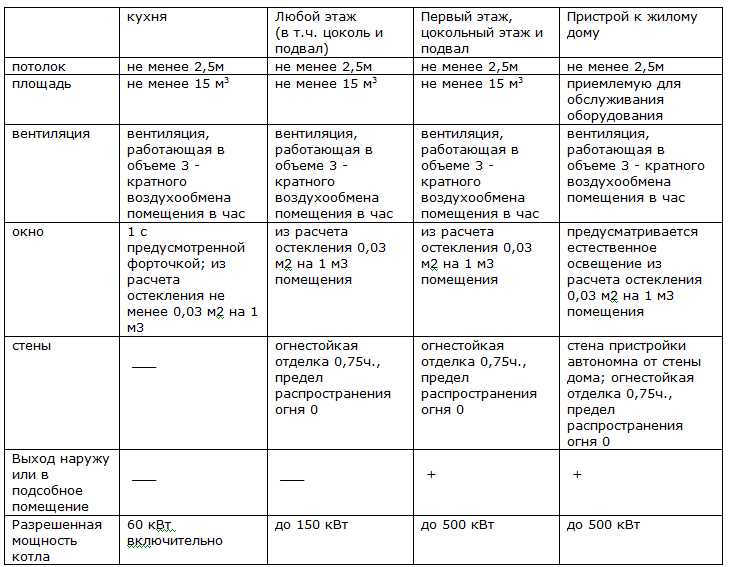

Объем котельной для газового котла также регламентирован:

• Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).
• 30-60 кВт — 13,5 м³.
• 60-200 кВт — 15 м³.

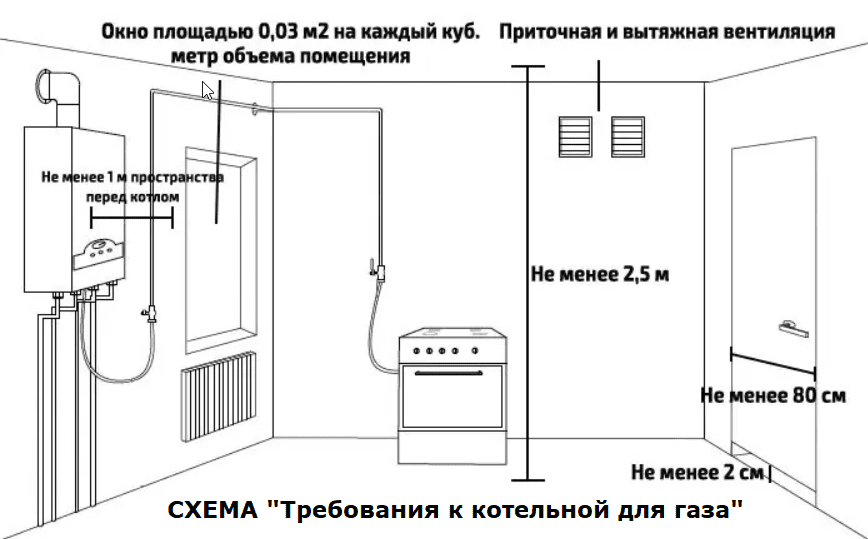

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м

3, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

• Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
• Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
• Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
• Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

• Норма объема котельной для газового котла – от 15 м³.
• Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
• Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.
• Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

• Высота потолков должна быть не ниже 2,5 м.
• Помещение должно иметь объем от 15 м³.
• Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
• В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел.

Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м
  3 на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

• Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
• Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
• Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
• Дымоходная труба выводится сквозь крышу или стену.

• В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
• Дымоход должен иметь газонепроницаемые соединения.
• Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
• Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

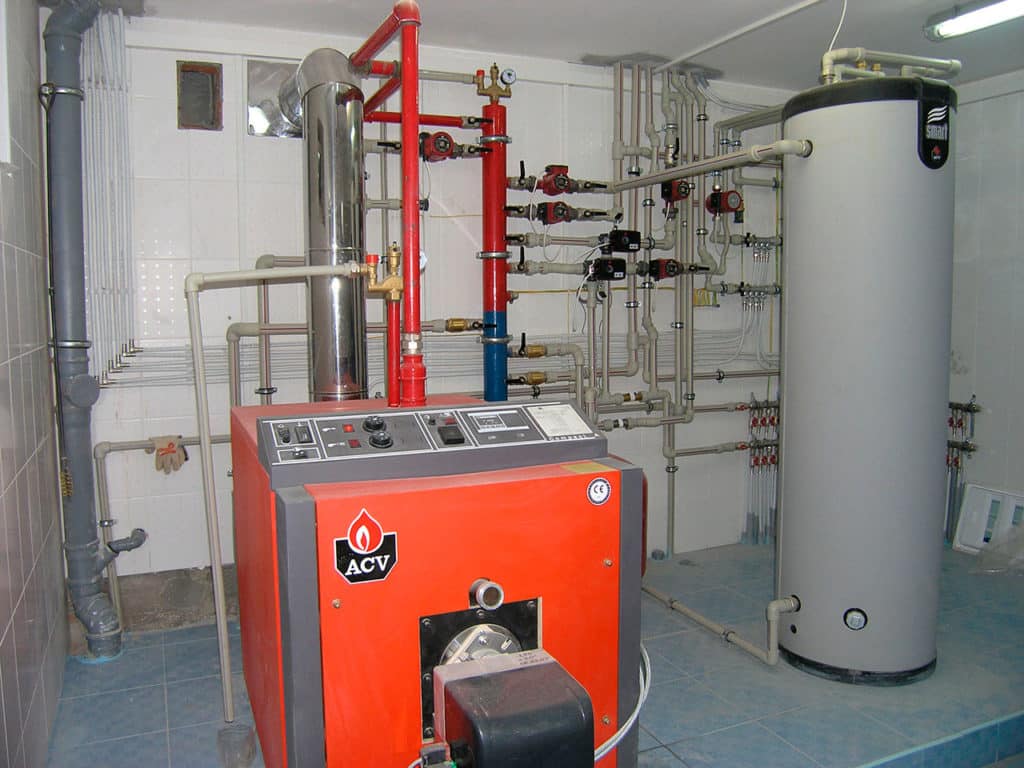

Размер котельной в частном доме. Требования к помещению для твердотопливного котла

Чтобы система отопления была эффективной и могла безопасно использоваться, на этапе ее проектирования и монтажа важно строго соблюдать требования к котельным на твердом топливе. Прежде всего котел должен устанавливаться в отдельном помещении, к которому также предъявляются особые требования. Именно о них и пойдет речь в этой статье.

Основные требования к помещению котельной заключаются в следующем:

1. Минимальная площадь котельной равняется 8 кв. м. Этот показатель зависит от мощности котла. На каждый киловатт мощности размер котельной для частного дома увеличивают на 0,2 кв. м.
2. При установке котла необходимо обращать внимание на удобство его дальнейшего обслуживания, проведения профилактических или ремонтных работ.
3. Если используется твердотопливный котел, его размещают на прочном основании, которое возвышается над полом на 10 см и более.
4. Если котельную размещают в пристройке, в помещении можно сделать два разных входа. Важно, чтобы дверь была термостойкой.
5. Требования к котельной в частном доме предполагают укладку металлического листа под топочным отделом. Стены отделывают асбокартонными листами. Также все используемые при обустройстве котельной в частном доме отделочные материалы должны относиться к группе негорючих.
6. Вентиляция в помещении котельной должна быть комплексной. Для естественного воздухообмена используют дверь и окна.
7. При организации освещения преимущество стоит отдавать естественному. В котельной должно быть окно. Дополнительно устанавливают электрические светильники. Также рекомендуется организовать аварийное освещение.
8. При организации дымоотвода учитывают те же правила, что и для печи. Высота дымовой трубы должна составлять не менее 5 м. Допустимое число поворотов или изгибов равняется трем. Размер выходного отверстия зависит от технических характеристик оборудования, но не меньше размера выходного патрубка.
9. Стены котельной и жилого здания не должны быть смежными.
10. Высота потолка в котельной не может быть менее 2,5 м.

Требования к освещению

Нормы для котельной в частном доме предусматривают установку в помещении качественного освещения. Где бы не размещалось помещение котельной — подвале, цокольном этаже или отдельно стоящем здании, здесь должно быть окно. Его размеры рассчитываются, исходя из площади постройки. На 1 куб. м пространства должно быть 0,03 квадратных метра остекления.

Днем должно быть достаточно естественного света. В темное время суток необходимо использовать светильники. Хорошим вариантом для его обустройства являются LED-светильники. Они не только экономичны в плане энергосбережения, но еще и отличаются высоким уровнем пожаробезопасности, экологичностью и удобством в применении.

В котельной обязательно должно присутствовать аварийное освещение. Его питание осуществляется от независимых линий. Светильники в таком случае должны обязательно размещаться в таких местах:

• комната, в которой находятся контрольно-измерительные приборы, щиты и пульт управления системой отопления;
• рядом с водоподготовительной установкой;
• между котлоагрегатами;
• рядом с вентилятором или дымоходом;
• возле золоулавливателя и насоса;
• возле деаэрационной системы.

Установка электроприборов, системы освещения и заземляющих устройств проводится в соответствии с правилами для электроустановок.

Требования к вентиляции

Требования к котельной в частном доме предполагают использование естественного или искусственного воздухообмена в специально оборудованном помещении. Иногда они могут совмещаться.

К преимуществам естественного типа вентиляции относят отсутствие затрат на нее. Ее работа основана на разнице давления и температуры воздуха внутри и снаружи котельной.

Вентиляция будет эффективной, если на каждый киловатт мощности оборудования будет приходиться не менее 30 кв. см приточного отверстия. Его размещают на высоте 25-30 см выше уровня пола. Сюда вставляется труба подходящего диаметра, которая снаружи защищена сеткой, а внутри имеет обратный клапан.

Недостатком такой системы называют зависимость от погоды на улице.

Частичный воздухообмен также осуществляется через щели, которые могут быть в дверных или оконных проемах, между плитами перекрытия.

Для организации искусственной вентиляции используют специальную климатическую технику, способную притягивать свежий воздух снаружи здания, вытесняя на улицу отработанный и обеспечивать циркуляцию внутри помещения.

Вентиляционные каналы должны размещаться горизонтально. Расчет протяженности трассы производится индивидуально для каждой котельной.

При обустройстве вентиляции следует учитывать важные моменты:

1. Важно наличие отдельного воздуховода.
2. Места, в которых вентиляционные каналы стыкуются друг с другом, должны быть герметично обработаны термоустойчивыми средствами.
3. К одному дымоходу может быть подключено не более двух котлов.
4. В потолке необходимо соорудить воздушный канал.

При обустройстве помещения, в котором будет располагаться оборудование для отопления, необходимо учитывать не только размер котельной в частном доме, но и множество других параметров.

Поделиться в соцсетях

Требования к котельной в частном доме

При сооружении частного дома продумывается планировка буквально каждой комнаты, начиная с туалета и заканчивая котельной, и котельной, к слову, без которой не обходится ни один загородный дом, следует уделить особое внимание. Разумеется, никаких навыков дизайнера здесь не требуется, так как все предельно просто. Но, так или иначе, подход к делу требуется тщательный, так как существуют требования к котельной в частном доме, а их вы должны придерживаться. Они диктуются не только СНиПом, но и правилами техники безопасности, а не соблюдая их, вы с большой вероятностью получите штраф или даже приведете к пожару.

Важно! Все эти требования во многом зависят от технических параметров котла и другого оборудования!

Например, для электрокотлов не нужно обустраивать отдельное помещение, их можно устанавливать где угодно, но из соображений этического характера такое помещение все же должно быть. Касаемо же прочих разновидностей котлов, тоим всем нужны только отдельные помещения.

Содержание статьи:

• 1 Видео — проектирование котельной в частном доме
• 2 Требования к площади
  • 2.1 Требования к объему топочной
• 3 Если топочная – это отдельное помещение
• 4 Нормы СНиП в случае отдельной топочной
• 5 Вентиляционная система котельного помещения
  • 5. 1 Вентиляция естественного характера
  • 5.2 Искусственная вентиляция
• 6 Как нужно обустраивать дымоходы

Видео — проектирование котельной в частном доме

Помимо того, топочная может быть размещена в доме согласно одному из возможных вариантов.

• На чердаке, к примеру.
• В отдельно стоящем здании.
• В малогабаритном автономном модуле.
• В самом доме, в предварительно оборудованной комнате.
• В пристройке.

Читайте так же, основные требования к установке газовых котлов — подробнее тут

Иными словами, котельная может быть расположена как в самом доме, так и вне его пределов. Ежели вы находитесь лишь на стадии планировку будущего жилья, то целесообразнее будет оборудовать для этих целей специальное отдельное помещение, которое будет располагаться в подвале или, скажем, на чердаке. Но если все уже готово, а вы только усовершенствуете отопительную систему (а площадь дома при этом не дает никакой возможности оборудовать топочную внутри), то идеальный вариант в таком случае – новая пристройка либо отдельное здание.

Во всех прочих аспектах отопление дома газом является наиболее экономичным, поэтому мы будем рассматривать требования к котельной в частном доме, касающиеся только лишь газового отопления.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах	Необходимый объем, в кубометрах
От 60 до 200	15
От 30 до 60	13.5
До 30 (с 30 включительно)	7. 5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

• ее площадь должна быть не менее 15 метров квадратных;
• стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
• потолки должны быть минимум 2.5 метра в высоту;
• рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
• кроме того, нужна система вентиляции;
• минимум одно окно, на котором имеется форточка;
• площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

Видео — проект газовой котельной

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее. При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных.

• Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
• Освещение здесь обязано быть естественным.
• Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
• Нужен отдельный выход наружу.
• Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
• Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Основные нормы и рекомендации СНиП к системам отопления, смотрите тут

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно.

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

• Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
• Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
• В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
• Отопительный котел нуждается в отдельном фундаменте. При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

• Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
• Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
• Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
• Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
• Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
• Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
• Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
• Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
• В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Подробнее о том как сделать монтаж дымохода для газового котла, читайте тут

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.

Требования к котельной в частном загородном доме в 2021

• Правила размещения котельной в доме
• Требования к пристроенной к дому котельной
• Площадь котельной
• Размеры котельной в частном доме
• Размещение котла
• Окно в котельной
• Требования к двери котельной
• Требования к стенам
• Вентиляция в котельной
• Требования к котельным на твердом и жидком топливе

Помещение, где устанавливается отопительное оборудование в частном доме, называется котельной. В соответствии с действующими строительными нормативами, к этому помещению предъявляются очень жесткие требования, так как мощные обогреватели работают на пожароопасном топливе.

В этой статье мы разберем основные требования к котельной в частном доме и рассмотрим правила монтажа оборудования в помещениях различного назначения.

Правила размещения котельной в доме

Основной документ, регламентирующий правила устройства котельной в доме — СНиП 42-01-2002, действующий с 1 июля 2003 года. В нем содержатся все основные требования к устраиваемой топочной. И при строительстве ориентироваться необходимо именно на него.

Теоретически собственнику не обязательно разбираться в СНиПах, так как по действующим нормам проект котельной в доме должен разрабатываться специализированным предприятием. Эксперты-проектировщики хорошо знают все современные правила и могут составить проектную документацию таким образом, чтобы в соответствии с ней в здании была возведена функциональная и безопасная для жильцов котельная.

Однако на практике и владельцам объекта не помешают знания о строительных правилах. Поэтому обозначим основные требования к котельной в доме на 2021 год:

• Минимальный объем объекта должен составлять от 15 м3.
• Топочную допускается располагать на первом, цокольном этаже, а также в подвале.
• Запрещено строить топочную близи спален в доме.
• Кратчайшее расстояние до выхода на улицу должно составлять не более 12 м.
• Отопительное оборудование можно размещать только в комнатах с высотой потолка от 220 см и более.
• Обязательно наличие двери и окна.
• Необходимо устройство функциональной вентиляционной системы.

Требования к пристроенной к дому котельной

Действующее законодательство позволяет строить пристроенные к основному жилому сооружению котельные. К ним (в дополнение к уже описанным выше) предъявляются дополнительные требования.

Среди них:

• удаление окон топочной от окон дома не менее чем на 12 м;
• удаление окон здания на верхнем этаже от пола котельной не менее чем на 9 м;
• запрещено пристраивать котельную со стороны лицевого фасада.

Площадь котельной

В официальных требованиях к котельной в частном доме 2021 года говорится, что минимальный объем объекта должен составлять 15 кубических метров. То есть топочную разрешено размещать в объектах встроенных, пристроенных или отдельно стоящих площадью 5 м2.

Этого в большинстве случаев недостаточно, поэтому профессионалы рекомендуют выделять под отопительное оборудование помещения попросторнее.

Размеры котельной в частном доме

Подходящую площадь котельной в здании необходимо рассчитывать индивидуально с учетом нескольких важных факторов. Один из них — тип отопительного оборудования. Поговорим про два самых распространенных варианта.

Газовой

Несмотря на разрешенную площадь в 5 м2, для котельной лучше всего использовать помещение от 8 м2. Если разместить все необходимое для безопасной работы системы оборудование вдоль одной стены, оно займет больше 3 метров в длину и около 1,7 метра в ширину. Если оборудование немного сместить, чтобы не располагать его под одной стеной, оно будет занимать примерно 2,5х2,5 метра пространства.

При этом само окружающее пространство должно оставаться доступным даже при открытых дверях и окнах. Кроме того, здесь же может размещаться дополнительное оборудование, например, стиральная или сушильная машина.

Пеллетной

Пеллеты — это бруски из спрессованных опилок размером 0,8х3 см. Их часто используют в качестве основного топлива для котельных в ситуациях, когда невозможно подключить объект к системе газоснабжения.

Для пеллетной котельной требуется сразу два помещения. В первом будет располагаться бункер для хранения пеллет, а во втором — непосредственно топочная.

Размер бункера в большинстве случаев составляет около 6 м2. Под саму котельную рекомендуется выделять помещение площадью около 7-8 м2.

Размещение котла

Отопительный котел сегодня можно разместить внутри самого здания в существующих комнатах. Рассмотрим самые популярные варианты.

Кухня

В сооружениях площадью менее 350 м2, для отопления которых достаточно котла мощностью 50 кВт, можно не организовывать отдельную котельную. Необходимое оборудование можно разместить в кухне, главное, чтобы площадь комнаты составляла не менее 7 м2 при общем объеме не менее 21 м3.

Не возникнет сложностей с согласованием установки котла в совмещенной кухне со столовой. Но в этом случае размеры помещения должны быть больше: объем — 36 м3, площадь — 12 м2.

К дополнительным требованиям к комнате относят наличие окна, а также естественного вентиляционного канала с выходом на крышу дома.

Помимо котла, отопительная система может иметь и другое оборудование:

• смесители;
• насосы;
• бойлер;
• коллектор;
• расширительный бак.

Для его размещения в комнате можно использовать специальный шкаф размерами 1х1,5 метра. Главное, чтобы все элементы системы были доступны для планового обслуживания и ремонта.

Кладовая

Требования к кладовой при установке отопительного оборудования аналогичны другим внутренним нежилым помещениям. То есть если помещение соответствует своей площадью и объемом разрешенным критериям, можно без проблем разместить здесь газовый котел.

Однако не во всех нежилых помещениях котел получится установить. Закон запрещает устанавливать такое отопительное оборудование в ванных комнатах и санузлах.

Коридор

В коридоре, как и в прихожей, веранде и других подобных помещениях, разместить котел вряд ли получится. Такие помещения практически всегда не могут удовлетворить действующим строительным нормам и правилам. Либо объем/площадь недостаточны, либо слишком близко находятся жилые комнаты, либо отсутствует окно и т.д.

Окно в котельной

В требованиях к газовой котельной в частных домах регламентировано обязательное наличие окна. Не каждое окно сможет удовлетворить нормативам. Оно должно соответствовать ГОСТ Р 56288-2014.

Окно в котельной нужно для того, чтобы защитить жилые помещения и их пользователей от дополнительной опасности в случае возникновения аварийных ситуаций и взрывов.

Требования к окну напрямую зависят от площади топочной. Для помещения менее 9 квадратных метров площадь стекла должна составлять от 80 см2 и более.

Требования к двери котельной

Во всех пристроенных топочных обязательно должна присутствовать дверь, ведущая на улицу. Если отопительное оборудование располагается во внутренних помещениях, делать из них выход наружу не обязательно.

Однако это требование касается только котельных для газа в частном доме. Если топочная работает на другом топливе, к примеру, на пеллетах, вне зависимости от ее расположения из помещения должен быть выход.

Во внутренних газовых котельных дверь может вести не наружу, а в другие комнаты дома, например, в коридор или на лестницу. Главное, чтобы от нее до выхода из дома было расстояние не больше 12 метров.

Главные требования:

• должна открываться наружу;
• ширина на 0,2 м больше размеров отопительного оборудования;
• должна соответствовать 3 типу пожарной безопасности с EI15 (норма для стальных дверей с негорючим заполнением из базальтового волокна).

Допускается наличие нескольких дверей, ведущих в коридор/на веранду/улицу. Главное, чтобы каждая из них соответствовала указанным нормам.

Требования к стенам

Стены должны быть самонесущими или несущими, обязательно изготовленными из безопасных негорючих материалов. Нормы требуют, чтобы стены соответствовали 2 типу пожарной безопасности — выдерживали горение и не разрушались на протяжении 45 минут и более.

В большинстве случаев стены строят из кирпича, пенобетона или газобетона. Такие материалы при достаточной толщине стены способны до 3-х часов выдерживать воздействие открытого огня.

Вентиляция в котельной

В каждой котельной требуется наличие вытяжной вентиляционной шахты, ведущей на кровлю, а также приточного отверстия, которое может быть расположено в двери или на стене.

Без наличия вентиляции проект строительства котельной согласовать не получится.

Требования к котельным на твердом и жидком топливе

К таким топочным предъявляют особые требования, которые не слишком сильно отличаются от норм, касающихся газового оборудования. Рассмотрим основные:

• обязательное наличие двери на улицу вне зависимости от расположения помещения;
• защита поверхностей от воздействия высокой температуры и риска возгорания;
• установка отопительного оборудования на удалении не менее 10 см от стен;
• наличие окна;
• ширина дверного проема из комнаты должна составлять не меньше 80 см;
• обязательное обустройство склада для хранения топлива, который должен быть крытым, но не отапливаемым.

Специалисты компании Render House занимаются возведением домов с котельными по типовым и индивидуальным проектам. За более подробной консультацией вы можете обратиться по телефону, указанному в шапке сайта.

Требования к помещениям котельных в частном доме

ВВЕДЕНО В ДЕЙСТВИЕ приказом Министерства архитектуры и строительства Республики Беларусь от 18 июля 2012 г. № 229 Дата введения 2012-12-01. Раздел 20 дополнить терминологической статьей:

Мини-котельная: Котельная, предназначенная для теплоснабжения зданий или сооружений, с размещаемым в ней котельным оборудованием (котлоагрегатами) на любом виде топлива в количестве не более двух единиц тепловой мощностью до 100 кВт каждая, вспомогательным оборудованием, системами управления и защиты, представляющая собой встроенное помещение, пристроенное или отдельно стоящее здание.

Примечание — В мини-котельных допускается предусматривать установку до четырех единиц котлового оборудования суммарной мощностью до 200 кВт».

Строительные нормы и правила дополнить разделом — 21:

21 Мини-котельные

21.1 Для жилых зданий, производственных, в том числе промышленных, сельскохозяйственных и складских, а также общественных, административных и бытовых зданий (далее — производственные, общественные, административные и бытовые здания) высотой до 30,0 м любой степени огнестойкости допускается проектирование пристроенных и встроенных мини-котельных.

Для зданий детских дошкольных учреждений и общеобразовательных школ, лечебных корпусов стационаров больниц и поликлиник, лечебных и спальных корпусов санаториев и учреждений отдыха, зданий с массовым пребыванием людей, домов престарелых и инвалидов допускается проектирование только пристроенных мини-котельных на любом виде топлива.

21.2 Не допускается устройство мини-котельных, за исключением случаев, предусмотренных ТКП 367-2011 «Проектирование объектов магистральных газопроводов. Противопожарные требования»:
— в промышленных, сельскохозяйственных и складских зданиях категорий А, Б и В по взрывопожарной и пожарной опасности;
— смежно, над и под лестничными клетками, помещениями с массовым пребыванием людей, жилыми помещениями и помещениями категорий А, Б, В1 и В2 по взрывопожарной и пожарной опасности.

21.3 В одноквартирных и блокированных жилых домах допускается установка отопительного оборудования в мини-котельных, расположенных над или под жилыми комнатами.

21.4 Не допускается размещение встроенных мини-котельных, работающих на жидком (с температурой вспышки паров 61 °С и ниже) или газообразном топливе, в подвальном этаже, за исключением специально оговоренных случаев.

21.5 Не допускается размещение пристроенных мини-котельных со стороны главного фасада здания (кроме производственных зданий). Расстояние от выступающей (образующей внутренний угол) стены мини-котельных, использующих в качестве топлива газ или жидкое топливо, до ближайшего проема (окна, люка, двери, воздухозабора и т. п.) должно быть не менее 4 м по горизонтали, а расстояние от покрытия котельной до ближайшего выше расположенного проема не менее 8 м по вертикали. Для мини-котельных, работающих на твердом топливе, допускается уменьшать указанные расстояния до 2 м по горизонтали и 4 м по вертикали соответственно.

При расстоянии от стены мини-котельных менее указанных, проемы должны заполняться противо- пожарными дверями (окнами, люками и т. п.) в соответствии с требованиями ТКП 45-2.02-92-2007 «Ограничение распространения пожара в зданиях и сооружениях. Объемно-планировочные и конструктивные решения. Строительные нормы проектирования» (5.1.18).

21.6 Теплоснабжение помещений, встроенных в здания различного функционального назначения, может осуществляться от самостоятельных мини-котельных, обслуживающих только эти помещения и размещаемых в соответствии с классами функциональной пожарной опасности встроенных помещений.

Допускается совмещать системы отопления жилых домов с системами отопления встроенных помещений, размещаемых на верхнем этаже.

21.7 Для мини-котельных допускается применение котлов с давлением пара не более 0,07 МПа и температурой воды не выше 388 К (115°С).

21.8 При установке котлоагрегатов, работающих на твердом и жидком топливе, следует руководствоваться требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование воздуха» (раздел 6), НПБ 16-2000 «Аппараты теплогенерирующие, работающие на различных видах топлива» и настоящих норм.

Установку отопительного газового оборудования в мини-котельных следует осуществлять в соответствии с требованиями ТКП 45-4.03-267-2012 «Газораспределение и газопотребление. Строительные нормы проектирования» и настоящего раздела.

21.9 При наличии постоянного обслуживающего персонала в количестве не более 5 человек списочного состава бытовые помещения в мини-котельных допускается не предусматривать.

21.10 Подача жидкого топлива в мини-котельные должна осуществляться из расходных емкостей, расположенных вне здания (помещения) мини-котельной, в соответствии с ТКП 45-2. 02-242-2011 «Ограничение распространения пожара. Противопожарная защита населенных пунктов и территорий предприятий. Строительные нормы проектирования», газообразного — по газопроводам от ГРП или ГРУ.

Для пристроенных и встроенных мини-котельных в помещении мини-котельной допускается устанавливать расходные баки для жидкого топлива вместимостью не более 0,8 м3 , в том числе расходные баки, предусмотренные изготовителем в комплекте поставки котлоагрегата.

Запрещается установка расходных баков над котлами, экономайзерами и напротив обслуживаемого фронта котлов.

Прокладка газо- и топливопроводов для подачи топлива к котлоагрегатам в мини-котельных, расположенных в подвальном или цокольном этаже, допускается только в объеме помещения мини-котельной.

В помещениях мини-котельных допускается хранение твердого топлива в объеме сменной (8 ч) потребности.

Склады для хранения основного запаса топлива следует размещать в отдельных помещениях, пристроенных или отдельно стоящих зданиях в соответствии с ТКП 45-2. 02-242.

Объемно-планировочные и конструктивные решения

21.11 Объем помещения мини-котельных следует принимать с учетом суммарной тепловой мощности отопительного оборудования, проточных или емкостных газовых водонагревателей в соответствии с таблицей 21.1.

Таблица 21.1

Суммарная тепловая мощность оборудования, кВт	Объем помещения, м3 , не менее
До 30 включительно от 30 до 60 от 60 до 200	7,5 13,5 15,0
Примечание — Для отдельно стоящих ГРП с мощностью отопительного газового оборудования до 15 кВт объем помещения мини-котельной не нормируется

Объем помещения мини-котельных, работающих на жидком или газообразном топливе, при мощности отопительного оборудования до 30 кВт, при размещении отопительного газового оборудования с закрытой (герметичной) камерой сгорания, а также мини-котельных, работающих на твердом топливе, не нормируется.

Ширину проходов в свету со стороны фронта оборудования следует принимать в соответствии с требованиями изготовителя котлов, но не менее 1 м до фронта котла и не менее 0,7 м — до горелочного устройства.

Высота помещения мини-котельных должна быть не менее 2 м, при размещении мини-котельных в подвальных или цокольных этажах — не менее 1,9 м.

21.12 Помещение мини-котельной с котлами, работающими на жидком (с температурой вспышки паров 61° С и ниже) или газообразном топливе, должно иметь окно площадью не менее 0,25 м2 , выходящее наружу.

В мини-котельных с отопительным газовым оборудованием с закрытой (герметичной) камерой сгорания указанное окно допускается не предусматривать.

21.13 При устройстве дымоходов в мини-котельных следует руководствоваться требованиями ТКП 45-4.03-267 (приложение Д), СНБ 4.02.01 (раздел 6) и ТКП 45-4.02-205-2010 «Индивидуальное квартирное теплоснабжение. Правила проектирования».

Мини-котельные в жилых зданиях

21. 14 В жилых зданиях допускается устройство одной пристроенной или встроенной мини-котельной на любом виде топлива, размещаемой на первом или в цокольном этаже.

При газоснабжении природным газом в помещении мини-котельной допускается установка не более двух котлоагрегатов на любом из этажей, в том числе в подвальном или цокольном этажах одноквартирных и блокированных жилых домов.

21.15 Для подачи воздуха на горение, а также для возмещения воздуха, удаляемого через вытяжной вентиляционный канал, необходимо обеспечить приток требуемого объема воздуха как за счет поступления наружного воздуха, так и за счет перетекания воздуха из нежилых помещений данной квартиры.

В мини-котельных в нижней части двери или стены, выходящей в смежное помещение, следует предусматривать отверстия с решеткой или зазор между дверью и полом живым сечением не менее 0,02 м2 .

Выходы из мини-котельных следует предусматривать в нежилые помещения, общий коридор или непосредственно наружу.

21.16 Для одноквартирных и блокированных жилых домов требования к мини-котельным, в том числе расположенным в хозпостройках или блоке помещений иного назначения, связанных с индивидуальной предпринимательской деятельностью владельца, устанавливаются как для одноквартирного жилого дома.

21.17 В жилых домах, в том числе одноквартирных и блокированных, помещения мини-котельных необходимо выделять противопожарными преградами в соответствии с таблицей 21.2.

Таблица 21.2

Степень огнестойкости здания согласно ТКП 45-2.02-142	Тип противопожарной преграды согласно ТКП 45-2.02-142 (таблица 1)
	противопожарной перегородки	противопожарного перекрытия
I, II, III	1	2
IV	1	3
VI	2	4

Для жилых зданий VII и VIII степеней огнестойкости, в том числе одноквартирных и блокированных, предел огнестойкости перегородок не нормируется, предел огнестойкости перекрытий следует принимать в соответствии с ТКП 45-2. 02-142 «Здания, строительные конструкции, материалы и изделия. Правила пожарно-технической классификации» (таблица 4).

21.18 Мини-котельные, размещаемые на чердаке одноквартирных жилых домов VII и VIII степеней огнестойкости, необходимо выделять из общего объема помещения, соблюдая следующее требование: деревянные неоштукатуренные стены и стены из других горючих материалов в местах установки котлоагрегатов следует изолировать негорючими материалами — штукатуркой, кровельной сталью по листу асбеста толщиной не менее 3 мм или другими. Изоляция должна выступать за габариты котлоагрегата на 10 см с каждой стороны и не менее 80 см сверху. Расстояние от котлоагрегата до изолированных негорючими материалами стен помещения должно быть не менее 7 см, между котлоагрегатом и противоположной стеной — не менее 1 м.

требования 2021 и необходимое оборудование

Содержание

1. Основные требования к помещению для газовой котельной
2. Размеры и площадь
3. Двери в котельной
4. Требования к окнам
5. Вентиляция
6. А если в кухне?
7. Если выбираем газ: особенности монтажа газового котла
8. Котел на твердом топливе: нюансы монтажных работ
9. Электрокотел: тонкости установки
10. Для чего нужен расширительный бак в котельной
11. Роль циркуляционного насоса в отоплении
12. Нужен ли водонагреватель
13. Согласование проекта
14. Выводы

В частных домах ответственность за отопление жилья чаще всего лежит на газовых котлах. Для размещения газового отопительного оборудования нужно подготовить отдельное помещение – с соблюдением требований и норм безопасности, всех существующих правил, с учетом конструкции агрегата. И это не только прихоть газовых служб, но и залог безаварийной, длительной и удобной эксплуатации отопительной системы в частном домовладении.

Основные требования к помещению для газовой котельной

Проектировать котельную в частных домах, в которой будет газовый котел мощностью от 60 до 150 кВт, необходимо в отдельном помещении. Если мощность превышает 150 кВт, потребуется возвести пристройку либо же отдельное строение.

И только прибор мощностью до 60 кВт разрешается устанавливать на кухне – при соблюдении определенных условий.

Размеры и площадь

Требования к минимальному размеру помещения тоже имеются:

• объем — не менее 15 куб. м;
• высота потолков — не менее 2,5 м.

Двери в котельной

Если агрегат располагается в отдельной комнате, то в нижней части входной двери нужен просвет между дверным полотном и полом, небольшой зазор, или забранное решеткой отверстие. В продаже есть модели дверей, которые еще на заводе оснащаются такой решеткой.

А если отопительное оборудование размещается в пристройке, входную дверь выполняют из жаропрочных материалов, с открытием наружу.

Требования к окнам

Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.

Предусмотрены нормы и для размеров остекления. Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.

Ставят оборудование на подготовленный фундамент, на негорючее основание.

Вентиляция

Большое значение в деле обеспечения безопасности имеет вентиляция. Естественный воздухообмен обеспечивается за счет притока свежего воздуха через вентканал или через отверстия в нижней части двери. Воздуховод нужно выводить через потолок.

А если в кухне?

Монтаж газовой котельной в кухне возможен при соблюдении ряда требований.

По мощности:

• для монтажа агрегата до 30 кВт требуется объем не менее 7,5 куб. м;
• 30-60 кВт — не менее 15 куб. м.

Расстояние от пола до потолка допускается в 2,5 метра и больше, а вентиляционная система должна обеспечивать трехкратную замену воздухосмеси в течение часа.

Отвод продуктов сгорания организовывают по-разному:

• в вентканалы,
• в дымоход,
• через стену на улицу.

И напольная, и настенная модели монтируются на негорючее основание.

Если выбираем газ: особенности монтажа газового котла

Газовый котел способен обеспечить бесперебойное теплоснабжение и подачу горячей воды (двухконтурные модели) для частного дома любой площади. На сегодня такой вариант является самым выгодным по эксплуатационным расходам ввиду доступности и невысокой цены голубого топлива. Есть и иные важные преимущества – проста в использовании, надежность и высокий КПД.

Сложностей с установкой не возникает, если этим вопросом занимаются специалисты, хорошо знакомые с требованиями газовых служб.

Выбирать приходится из напольных и настенных вариантов. Напольные газовые котлы функциональные, высокопроизводительные, способны обогреть большие площади и имеют длительный срок службы. В числе недостатков — необходимость отдельного помещения для размещения котла и обустройство дымохода.

Напольные газовые котлы располагают на предварительно подготовленном ровном и жестком основании, контролируя положение по горизонтали и вертикали. После закрепления самого прибора производится подключение его к дымоходу, а затем подводятся коммуникации (газ, вода, отопление, электричество).

Настенные модификации имеют компактные размеры, высокий КПД и доступную стоимость. В противовес такому набору преимуществ ставится скромная мощность, которой недостаточно для обогрева больших площадей.

Монтаж не вызывает сложностей: крепление производится посредством идущих в комплекте кронштейнов необходимой грузоподъемности и надежности. Анкерные болты для фиксации кронштейнов подбирают соответствующего диаметра и длины.

Далее организовывают отвод продуктов горения, подключают газопровод, водопровод, ветви отопления и, при необходимости, электросеть.

Котел на твердом топливе: нюансы монтажных работ

Твердотопливные модели отличаются надежностью и полной независимостью от магистральных сетей газа, электричества. Если топливо в регионе доступно и дешево, то и обогрев обходится недорого.

Недостатки заключаются в том, что требуется регулярная дозагрузка топлива, периодическая чистка топки, вынос золы, очистка от дегтя и смол дымохода.

К особенностям установки можно причислить то, что монтаж возможен только на пол.

Электрокотел: тонкости установки

Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.

В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.

Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.

Для чего нужен расширительный бак в котельной

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

Роль циркуляционного насоса в отоплении

Системы обогрева жилья бывают открытого и закрытого типа. Теплоноситель по трубам в первом случае движется за счет принципа конвекции.

А во втором случае (как раз этот вариант встречается гораздо чаще) заставляет жидкость двигаться в пределах замкнутого отопительного контура – циркуляционный насос. С одной и той же скоростью он непрерывно прогоняет через себя теплоноситель, обеспечивая равномерный прогрев всех уголков здания.

Нужен ли водонагреватель

Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой. Однако в ходе эксплуатации выявляются недостатки:

• при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
• в разных точках температура воды может отличаться.

Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой.

Согласование проекта

Проект для котельной автономного теплоснабжения в частном доме – это пакет технической документации. Он должен быть разработан с соблюдением всех технологических норм и правил, действующих на 2021 год, в соответствии с нормативными документами.

Подготовленные проектные документы проходят процедуру согласования в госнадзорных органах. Подготовке необходимо уделить особое внимание: непрофессиональный проект не получит одобрения в пожарной инспекции, технадзоре и других органах.

Начинать монтажные работы без согласования – незаконно.

Стоит отметить, что проектная документация требуется не только для нового объекта, но даже и в случае замены котельного оборудования в частном доме. И рассчитывать на быстрое самостоятельное решение всех вопросов не стоит: процедуры согласования достаточно затяжные.

Выводы

Для создания и обустройства котельной своими руками необходимо вникнуть в массу нюансов. Сложность компоновки теплового оборудования зависит от разных факторов, в числе которых отапливаемая площадь, количество потребителей, конфигурация помещений и др. Еще одна сложность — получить разрешительную документацию от ряда госорганов.

Чтобы быть уверенным в успешном результате и длительной эффективной работе всей системы обогрева, можно также обратиться к специалистам. Компания должна иметь все надлежащие лицензии и допуски для проведения работ. Аттестованные профессионалы быстро и качественно выполнят все под ключ: от создания проекта и до ввода в эксплуатацию.

Выполненная в соответствии со всеми требованиями котельная обеспечивает бесперебойную подачу тепла, безопасность получателей тепловой энергии и экономичный расход топлива в частных домах.

Котельная в частном доме: комнатная единица

Котельная в частном доме: комнатная единица

Отопление

1. Ремонт дома
2. Отопление
3. Система отопления
4. Отопление дома в частном доме

   7 Котельная

9007 : комнатный блок

При необходимости оборудовать помещение для установки источника тепла необходимо учитывать ряд ограничений. Котельная в частном доме – источник повышенной опасности, поэтому необходимо знать все основные требования, которые предъявляют контролирующие органы. В этой статье я расскажу обо всех важных нюансах, чтобы вы избежали ошибок, которые будут стоить вам времени и денег на переделку.

Правильно оборудованный котел — залог безопасности при эксплуатации отопительного оборудования

Что необходимо учитывать при установке котельного оборудования

Чтобы вы разобрались в вопросах как можно лучше, сначала перечислю основные требования к любому помещению такого рода. Затем я оформляю требования к котлам для разных типов оборудования. Выберите свой вариант и прочтите информацию.

Общие положения

Независимо от типа котла необходимо соблюдать следующие условия:

просмотрщик историй instagram

иллюстрация	Описание
	Дымоход и вентиляция в котельной рассчитываются индивидуально . Для каждого варианта есть свои аппаратные требования, которые необходимо соблюдать при планировании помещения. Рекомендую обращаться к специалистам, чтобы у них был профессиональный дизайн. При необходимости вентиляция может быть как естественной, так и принудительной. Вытяжка может потребоваться, если объем воздуха в помещении слишком мал.
	Не более двух котлов в помещении . Это касается как оборудования на одном топливе, так и вариантов на различных видах топлива. Правила техники безопасности запрещают ставить три котла в одном помещении, поэтому если у вас больше двух единиц оборудования, то придется делать два котла.
	Стены и пол должны быть отделаны негорючими материалами . Основные опции: · Для стен отлично подойдет кирпич, газосиликатные блоки или бетон. Также решением станет отделка минеральной штукатуркой или керамической плиткой; · Пол может быть просто бетонным, а может быть выложен плиткой. Плитка – лучшее решение для котла, так как ее легко мыть.
	Если между домом и котлом есть дверь, она должна быть пожарной . Это важное требование, о котором нельзя забывать. Такие двери изготавливаются из металла и имеют внутри специальный огнезащитный наполнитель. Наружные двери могут быть не противопожарными, но лучше выбирать варианты из металла, более устойчивые к огню.
	Вокруг котла должно быть свободное пространство . Размеры определяются индивидуально в зависимости от модели и типа котла. Важно обеспечить легкий доступ ко всем важным сайтам, которые необходимо периодически обслуживать и проверять. Схема расположения всех элементов системы заранее продумывается, чтобы не возникло проблем при монтаже.
	Хранение легковоспламеняющихся материалов в котельной газокоптильной . Вообще, в котле не надо ничего лишнего хранить, даже если он находится в подвале и есть соблазн его сложить.

Нормы оборудования и твердогазового котла

Расскажу об основных требованиях к помещениям, в которых установлены газовые и твердотопливные котлы, так как это самые распространенные варианты. К тому же, хотя газ и самый дешевый, но самый опасный вариант, поэтому газовым котельным мы уделяем самое пристальное внимание.

Помещение для газовых котлов должно соответствовать следующим нормам:

Индикатор	Значение
минимальная площадь	6 кв.м. К тяжелонагруженному оборудованию могут предъявляться особые требования.
Минимальная высота потолка	250 см. При построении пристройки созерцайте, до самой нижней части она была не меньше заданного значения.
количество места	Не менее 15 куб.м
Минимальное расстояние от входа строящейся котельной в доме	12 метров
Размеры окна в котельной	На 1 кубический метр объема помещения должно приходиться не менее 0,03 квадратных метра остекления. Исходя из этого и проводятся расчеты
Огнестойкость стен, прилегающих к дому	Не менее 0,75 часа
Минимальная площадь свободного места до котла	Не менее 1 кв. м.
Система вентиляции	Обязательно.
Минимальная высота подиума для уличных котлов	5 см
Минимальное расстояние от источника тепла до материалов, подлежащих горению	40 см
Дверь в комнату	Огнеупорный из дома, снаружи металл. Двери должны открываться наружу.
заземление котла	Газовая система обязательно заземлена

Настенные котлы можно подвешивать на стену, закладную из металлического листа, или на стену, облицованную керамической плиткой.

Настенный котел вешается на стену с защитой от возгорания

Котельная на твердом топливе под оборудование должна отвечать ряду требований. Основные правила следующие:

• Минимальные размеры котла — 8 квадратных метров с высотой потолков 250 см. Причем площадь может быть и больше, если вы собираетесь хранить в помещении небольшое количество топлива;

Площадь под котлом на твердом топливе должна быть больше, чем у газового варианта

• Это отдельный отсек для топлива . Котельное оборудование должно быть отделено от угля или дров негорючей стеной из кирпича или бетона. На фото выше показано грамотное устройство помещения, когда дрова хранятся в специальном отсеке на значительном расстоянии от котла;
• Дымоход должен быть одинакового диаметра по всей длине . При этом чем меньше обороты в системе отвода дымовых газов – тем лучше;
• Важно правильно рассчитать размер окна или окон. При мощности 1 КВт оборудование должно быть не менее 8 кв. смотрите остекление.

Как видите, инструкция к котельному оборудованию имеет ряд ограничений и правил. Внимательно просмотрите информацию, так как цена отказа высока — вам запретят пользоваться системой для устранения неполадок и, скорее всего, выпишут штраф.

Выход

Теперь вы знаете все основные требования к котельным в частных домах. Видео в этой статье помогут вам лучше разобраться в теме, а если у вас остались вопросы — задавайте их в комментариях.

Инстаграм-просмотрщик

Окно для газовой котельной частного дома: нормы остекления котельной

Согласитесь, никто не хочет страдать от взрыва газа. Это правильно? Однако никто этого не гарантирует. Так, за последние два десятилетия многие наши соотечественники лишились имущества, здоровья и жизни во время подобных происшествий. Но можно избежать неприятностей. Для этого вам потребуется правильно обустроить окно для газовой котельной частного дома, обязательно соблюдать нормы и правила, прописанные в законодательных актах.

Только строгое соблюдение требований к заданному элементу конструкции, изложенных в методических документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, расскажем дальше.

Содержание статьи:

• Законодательство об окнах в котельных
  • Какими должны быть окна?
  • Зона остекления котельной
  • Что такое легкосъемное ограждение?
  • Аналоги листового стекла
  • Технические характеристики ЛСК
• Зачем нужны легкие в уходе конструкции?
• Выводы и полезное видео по теме

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где расположены газовые котлы регулирует СП 402. 1325800.2018, вступившие в силу 06.06.2019.

Но нормы этого документа лишь гласят, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные реквизиты изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Форма окна в комнате с газовым котлом может быть любой. Главное, чтобы она соответствовала установленной площади. А также, вы не должны забывать предусмотреть окно или любой другой способ проветривания

, поэтому должны быть соблюдены нормы, изложенные в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Кроме того, данный элемент конструкции котельной должен быть оборудован:

• окно;
• любое другое устройство, подходящее для вентиляции котельной.

То есть указанные конструктивные особенности окна говорят о том, что оно рассматривается не только как источник естественного света. И как важный элемент системы.

Также рекомендуем ознакомиться с общими правилами обустройства газовых котельных. Подробнее — см.

Площадь остекления котельной

В пункте 5.10 вышеуказанного Свода правил сказано, что площадь остекления должна быть не менее 0,03 м² на каждый кубический метр объема помещения, в котором они будут установлены.

Это нормативное значение для зданий, относящихся к группе В пожаровзрывоопасности.

В соответствующих СНиПах указана минимальная площадь окна в помещении с газовым котлом. Но, на самом деле, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного сброса избыточного давления

Причем следует обратить внимание на то, что вышеуказанная площадь должна занимать окно целиком, а именно стекло. Которая, к тому же, должна быть легкосъемной ограждающей конструкцией, иначе котельную не допустят к эксплуатации.

Что такое легкосъемный корпус?

Это конструктивные элементы здания, которые должны легко взрываться при взрыве газа и образовывать отверстия для эффективного и быстрого сброса избыточного давления. В качестве легко отклоняемых ограждающих конструкций принято использовать остекление котельных.

Следует помнить, что армированное стекло в силу своих прочностных характеристик не сможет разбиться при необходимых нагрузках. В результате эффективное избыточное давление не будет обеспечено. Поэтому их использование в котельных категорически запрещено.

То же самое относится к таким материалам, как:

• поликарбонат;
• триплекс;
• сталинит.

То есть, по сути, до недавнего времени к легко стираемым конструкциям относилось только обычное листовое стекло. Но с лета 2019 года появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в конкретном случае не является оптимальным решением, то предпочтение можно отдать окнам со стеклопакетами.

На изображении показан дизайн окна быстрого сброса. К тому же рядовой пользователь не всегда раскроет его возможности. Да в этом нет необходимости, так как разница с обычным продуктом проявится только в критической ситуации

Но есть ограничения. Так, обычное листовое стекло допускается заменять на стеклопакеты, изготовленные по требованиям, установленным ГОСТ Р 56288-2014 для жилых зданий. Любые другие продукты запрещены.

В указанном ГОСТе также указано, что обычное стекло можно заменить окнами с:

• поворотный элемент, представляющий собой легкоспускной клапан, который при взрыве газа под действием даже незначительного избыточного давления открывается наружу и поворачивается вокруг оси своих шарниров, предназначенных для крепления;
• Подвижный элемент, представляющий собой оконную раму со стеклопакетом или сам стеклопакет, который при взрыве газа при воздействии незначительного избыточного давления разрушается и выпадает.

Кроме того, поворотная створка бывает горизонтальной и вертикальной, что увеличивает функциональность легко переустанавливаемых окон.

Важной их особенностью является также обязательное наличие специальных предохранительных запорных устройств, неразрушаемых креплений, защелок.

При воздействии избыточного давления они должны свободно освобождать перемещаемый или вращающийся элемент конструкции.

Этот снимок сделан в 1999 году после взрыва в столичной гостинице «Интурист». На переднем плане хорошо видны легко стираемые конструкции и отверстие, которое они выпустили для сброса давления, что минимизировало последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легко сбрасываемых конструкций.

Согласно требованиям вышеуказанного профиля ГОСТ все легковскрываемые окна должны быть промаркированы специальными буквами.

А именно, на их конструктивных элементах должны присутствовать следующие шифры:

• ЛКОС , указывающие на то, что это легкосъемная оконная конструкция со стеклопакетом;
• буква Ф с указанием того, что окно предназначено для жилых домов;
• буква Р или С с указанием типа открывания сливного отверстия — поворотное/смещенное.

Кроме того, на окнах с легкоразборной конструкцией должен быть указан номер нормативного документа, на основании требований которого они изготовлены.

Например, полное обозначение может иметь следующий вид: ЛСКОС Ф П ГОСТ Р 56288-2012 . Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно нормам, изложенным в соответствующем ГОСТе, запорные устройства легковозвратных окон должны обеспечивать сброс или поворот створки при достижении избыточного давления 0,7 кПа.

При этом для окон со смещаемым конструктивным элементом срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельно стоящее здание или пристройку к дому, то ее конструкция может быть полностью или частично выполнена из легкосъемных сэндвич-панелей

расположен, важен не только размер окна, но и то, как оно освободит проем для сброса давления.

Надежность работы должна быть обеспечена в широком диапазоне температур (-30. ..45°С).

В остальном легко сбрасываемые конструкции представляют собой обычные окна. Которые способны эффективно противостоять теплопередаче и относятся к классу звукоизоляции D или выше.

Зачем нужны легкие в уходе конструкции?

В РФ остро стоит вопрос взрывов газа. Так вот, каждый год в стране происходят десятки подобных происшествий. Наиболее громким является январь 2008 года, когда произошло 10 взрывов, жертвами которых стали десятки россиян.

А причина усугубляется дешевыми, но очень прочными современными окнами, выдерживающими кратковременные значительные избыточные нагрузки. В результате значительно увеличивается давление на конструкцию здания. И часто не выдерживает горизонтальных нагрузок, так как те же стены на это не рассчитаны. В результате здания складываются просто как карточные домики.

Следует помнить, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешение на постройку

Есть 2 способа борьбы с таким негативным явлением, к которым относятся:

• усиление конструкции зданий;
• использование легко стираемых рисунков.

И, поскольку первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало применение ЛСК.

Которые давно присутствуют на российском рынке, но их высокая стоимость не способствовала популярности. Чему и решило «поспособствовать» правительство, сделавшее обязательным в ряде случаев использование легко моющихся конструкций.

А о требованиях пожарной безопасности к устройству газовых котельных читайте в другом нашем .

Выводы и полезное видео по теме

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосъемная конструкция в котельной:

Нормы остекления существующего газового котла должны быть соблюдены с. Так как это повышает, и значительно, безопасность в доме. Ведь вовремя сброшенное избыточное давление может спасти жизнь, а их имущество от уничтожения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценной информацией или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими сложностями вам пришлось столкнуться при установке котельной в частном доме и как вам удалось с ними справиться.

правила обустройства помещений для газового оборудования

Котельные газовые, как бытовые, так и центральные, относятся к объектам, требующим повышенного внимания и соблюдения всех правил обустройства, установленных в законодательных актах. Строгие требования пожарной безопасности к газовым котельным должны соблюдаться неукоснительно и только ответственное отношение может гарантировать безопасность проживающих рядом людей.

Почему так важно следовать рекомендациям специалистов и действительно ли котельные так опасны или это всего лишь миф, призванный добавить хлопот их строительству?

Давайте рассмотрим все нюансы.

Содержание статьи:

• Термины и определения для газовых котельных
• Нормы пожарной безопасности для котельных
• Зачем оборудовать дома отдельную котельную?
• Правила устройства помещений автономных котельных
  • Устройство сигнализации
  • Электроснабжение и водоснабжение
  • Правила пользования домовыми котельными
• Пожарная опасность производственных помещений
• Пожарная безопасность котельных
  • Особенности работы оператора котельной8 9 оборудование для газовых котельных
• Выводы и полезное видео по теме

Термины и определения для газовых котельных

Чтобы вам было проще понять суть разговора, сразу поясним, что и о чем называется.

Котельная — это отдельное помещение или здание, комплекс зданий и сооружений, с технологическими помещениями, предназначенными для переработки и распределения тепловой энергии, получаемой от поступающего газового ресурса.

Именно этот тополь обычно выбирают чаще всего для обеспечения теплом и горячей водой, так как он считается наиболее экологичным, эффективным с точки зрения эффективности и экономичным в использовании.

Котельные установки — это оборудование котельной, в состав которого входит теплогенератор, в нашем случае котел, различные устройства и механизмы, позволяющие осуществлять и контролировать выработку тепловой энергии (сюда входят дымовые трубы , вентиляция, устройства сигнализации, различная автоматика, дистанционные датчики и др.) для производственных нужд жилых, общественных зданий и помещений другого назначения.

Агрегаты газовых котельных практически всегда автоматизированы, что облегчает процесс обработки и подачи топлива, по сравнению с твердотопливными.

Потребитель — абонент, получающий тепловую энергию в виде отопления или горячего водоснабжения, поступающую от котельной на законных основаниях в соответствии с заключенным договором, на праве собственности, проживания.

Центральные котельные — здания отопительного назначения, обеспечивающие теплоснабжение нескольких объектов.

Децентрализованные — автономные котельные.

ОПО — опасный производственный объект.

Кроме того, по назначению объекты теплоснабжения подразделяются на:

1. Отопительные, то есть предназначенные для оснащения теплоэнергией сооружений отопления, вентиляции, кондиционирования и горячего водоснабжения.
2. Отопление и производство — то же, что и в первом случае с добавлением технологического обеспечения производственных зданий.
3. Производство — только для технологического обогрева. Используется в промышленности.

Пожарная безопасность котельных является приоритетом при утверждении проектной документации на установку газового оборудования.

Любой газовый котел является объектом повышенной опасности, так как газ обладает взрывоопасными и пожароопасными свойствами при нарушении правил эксплуатации оборудования

Теперь обратимся к документации, регламентирующей требования пожарной безопасности зданий.

Нормы пожарной безопасности для котельных

Для понимания правил и норм безопасности необходимо знать законы, которые помогут избежать ненужной бумажной волокиты и требований по конвертации.

Вот основные из них:

• СНиП 21-01-97* (СП 112.13330.2011) — о пожарной безопасности зданий.
• ПП РФ № 1521 от 26 декабря 2014 г. — перечень обязательных нормативов, в том числе газовых систем.
• Приказ Росстандарта от 03.10.2011 N 5214 — перечень документов, на основании которых в добровольном порядке обеспечивается соблюдение ТР по безопасности газораспределительных сетей.
• СП 62.13330.2011 — Системы газораспределения.
• СП 42-101-2003 — Основные правила устройства и проектирования систем газораспределения.
• ПП № 870-ТП Безопасность газораспределительных сетей.
• СП 402.1325800.2018 — правила проектирования газопотребления.
• СП 3 (4, 5, 6, 7, 10).13130 ​​- правила защиты пожарных систем.
• СП 60.13330 2016 — отопление, вентиляция и кондиционирование.
• СП 402.1325800.2018 — «Здания жилые. Правила проектирования систем газопотребления.
• СП 89.13330.2016 — Котельные установки.
• Федеральный закон № 123 — «ТР о требованиях пожарной безопасности».
• ПП № 390- «О противопожарном режиме».
• НПБ 105-03.

Конечно, правил и норм еще очень много, но это те основы, которые помогут правильно обустроить котельную с соблюдением всех норм пожарной безопасности.

Зачем оборудовать дома отдельную котельную?

При обустройстве системы отопления перед владельцем дома стоит выбор, где будет располагаться газоиспользующее оборудование.

Решение может быть обусловлено эстетическими и конструктивными соображениями, вопросом безопасности (при наличии в доме инвалидов, а также детей). Но кроме того, это может быть продиктовано действующими нормативами мощности оборудования

Рассмотрим типы котельных.

Котельные могут быть:

• внутри дома — обычно предусматриваются еще на стадии строительства дома, так как в построенном может не быть подходящего по параметрам свободного места;
• на отдельном фундаменте в качестве пристройки, по глухой стене и соблюдая расстояние до ближайшей двери и окна от 1 метра без капитального примыкания к жилому дому;
• отдельно стоящие — расположены на некотором расстоянии от основного дома.

Нормативами определено, что если мощность газоиспользующего оборудования не превышает 60 кВт, оно может находиться (кроме кухни-ниши), в кухне-столовой, других нежилых помещениях, кроме санузлов и ванная комната.

Минимальный объем печи на 30 кВт мощности не менее 7,5 куб.м. м. От 60 до 150 кВт требуют отдельного помещения. Минимальный объем помещения 13,5 куб. м. м. От 150 до 350 кВт. Минимальный объем помещения от 15 куб.м. м

Отдельностоящая газовая котельная должна быть спроектирована до строительства или монтажа. Соблюдайте все правила ее обустройства, иначе размещение в ней газоиспользующего оборудования не будет согласовано

Речь идет именно об индивидуальных котельных, то есть с мощностью оборудования от 60 до 350 кВт.

Правила обустройства помещений автономных котельных

Чтобы не запутаться в огромном количестве регламентов, при обустройстве автономной газовой котельной для своего дома или квартиры можно воспользоваться СП 402.1325800.2018.

Этот документ входит в перечень, утверждаемый Минюстом в качестве добровольного заявления, но есть несколько нюансов.

Добровольный заявочный документ не отменяет обязательств по соблюдению правил при отсутствии или неполном содержании альтернативного решения. А между тем применение данного Свода правил обеспечивает достаточное соблюдение ТР по безопасности зданий и сооружений.

Рассмотрим ее основные моменты, которые помогут нам в обустройстве помещения теплофикационного котла в доме или квартире.

Так, отдельное помещение котельной, предназначенное для обеспечения тепловой энергией и горячей водой, должно быть не менее 15 куб. метров площади и не менее 2,5 м по высоте при установке котла с открытой камерой сгорания или 2,2 м с закрытой камерой сгорания.

Котельная может быть оборудована в любом нежилом, вентилируемом помещении, соответствующем всем нормам, включая подвальные/цокольные помещения, кроме санузлов и санузлов. В то же время именно отдельное помещение необходимо при эксплуатации агрегатов мощностью 50 кВт и более, при этом суммарная мощность котлов (если их 2) не должна превышать отметку в 100 кВт.

В квартирном исполнении применяются приборы для котельных с полной комплектацией и тепловыми параметрами теплоносителя не более 95 градусов. При этом при оборудовании новых котельных камера сгорания должна быть герметичной, а сам котел иметь систему автоматического регулирования и безопасности

Если оборудовать или квартиру, то даже в отдельном помещении можно не устанавливать больше чем два тепловых пункта или газовые водонагреватели емкостного типа.

Вентиляция должна быть естественного типа, вытяжка предусмотрена для 3-кратного воздухообмена в час и такой же подачи, в которую входит и подаваемый объем воздуха для горения. Для определения точных параметров необходимо провести специальные расчеты. Подробнее о вентиляции газового котла читайте .

Остекление, причем оконный проем должен быть не менее 0,03 куб.м. м с каждого куба площади объем помещения, либо по ГОСТ Р 12.3.047, должен быть легкосъемным.

Если не знаете, что это такое, посмотрите ГОСТ Р 56288. То есть это может быть поликарбонат, триплекс, стекло с армированием и так далее. Такое право устанавливается с обоснованием погашения давления при взрывах и в качестве обеспечения устойчивости здания.

Требования к устройству отдельной котельной в жилом доме или квартире, за исключением газовых плит, классифицирующих помещение как место для приготовления пищи, практически идентичны кухонным тепловыделяющим

Дверь обязательно должна открываться наружу.

Теперь о расстояниях. В паспортах газоиспользующего оборудования есть сведения-рекомендации производителей о расположении их устройств и расстоянии до различных сооружений. Очень важно строго их соблюдать, но при этом рассчитывать на удобство доступа к устройства для их управления, осмотра или ремонта. Более того, существует несколько обязательных норм пожарной безопасности.

Стены, на которые навешиваются секции двухконтурного типа, должны быть несгораемыми, а само оборудование должно быть отделено от поверхностей, в том числе боковых, не менее чем на 2 см. Расстояние обеспечивается стандартными креплениями. При этом учитывайте вес котельного оборудования, чтобы материалы стен выдерживали нагрузку не менее 35-70 кг.

Изоляция стен должна выступать на 10 см в стороны и не менее чем на 70 см вверх, но высота расположения не должна препятствовать легкому доступу. А при напольной прокладке теплоизоляционные материалы должны иметь огнестойкость не менее 45 минут, при этом изоляция снабжена выступом не менее 10 см со всех сторон

Если давление газа планируется более 0,0025 МПа, установить перед котлами и газовыми котлами, что позволит выровнять потенциалы сжигания газа.

Устройство сигнализации

Проектные решения по безопасности зданий от загазованности могут быть выполнены на стадии проектирования. Для этого применяют системы с автоматическим отключением подачи газа в блокированных домах, с газовыми устройствами от 50 кВт, при расположении котельных в подвалах и цокольных этажах, в многоквартирных домах, в том числе встроенных или пристроенных тепловых. генерирующие, используются.

Для определения наличия в воздухе горючих газов независимо от типа котельной предусмотрена сигнализация, срабатывающая при концентрации опасной смеси в воздухе 3-20% от нижнего предела. Как правило, устройства световой и звуковой сигнализации соответствуют ГОСТ Р ЕН 5019.4-1.

Блок автоматики газовых агрегатов должен блокировать подачу газа при:

• прекращении горения пламени на форсунках без естественного отключения;
• при превышении показателей давления на датчиках или при слишком низких показателях — распространяется на охлаждающую жидкость;
• при нарушении тяги или принудительной подачи воздуха;
• при отключении электроэнергии — в случае электрозависимых котлов;
• Закипание (перегрев) охлаждающей жидкости.

Блок автоматики в газовых котлах очень важен для соответствия требованиям.

Блок автоматики безопасности обеспечивает своевременное отключение газа и пламени при наличии нарушений в работе газовых котлов. В него входят в минимальной версии: контроллер предельного уровня теплоносителя, термометр, датчики ионизации, давления и тяги

Есть еще правила, касающиеся заземления, молниезащиты и электрики в целом.

Теперь рассмотрим их подробнее, ведь они также повышают пожароопасность газоиспользующего оборудования.

Электроснабжение и водоснабжение

Так или иначе, в котельных есть электропроводка. Это поставка света, котельная автоматика, пьезорозжиг, освещение, насосное оборудование и так далее. Его устройство в котельных осуществляется в соответствии с Правилами устройства электроустановок.

Само собой разумеется, что при прокладке электрического кабеля очень важно следить за тем, чтобы он проходил свободно, был доступен для осмотра, не касался зон температурного воздействия.

Розетка, к которой подключаются двухконтурные, одноконтурные агрегаты или водонагреватель, должна быть заземлена по всем правилам и ни в коем случае нельзя забрасывать землю на газовые трубы. Расстояние от розетки до приборов нормируется с точностью до 0,5 м, чтобы оборудование можно было быстро отключить при необходимости

Обязательно предусмотреть подвод водопровода к оборудованию для обеспечения ГВС системы и контура водоснабжения.

Обеспечение монтажа систем водоснабжения осуществляется по нормам СП 55.13330, СП 54.13330, а также СП 30.13330.

Правила эксплуатации домовых котельных

Котельные автономного типа должны эксплуатироваться с соблюдением правил эксплуатации газоиспользующего оборудования.

Требования стандартные:

• регулярно проверять работоспособность оборудования;
• Не используйте неисправные устройства;
• Не храните легковоспламеняющиеся жидкости рядом с агрегатами;
• не подпускайте детей к оборудованию;
• ежегодно проводить техническое обслуживание приборов с привлечением специалистов ГРС;
• Самостоятельно не менять и не ремонтировать теплогенераторы и газопроводы.

Сотрудник, который разрешает эксплуатацию ваших устройств, должен проинструктировать вас о правилах использования для вашей же безопасности.

Пожароопасность производственных помещений

С однокомнатными и вычисл. Теперь поговорим о теплогенерирующих производственных и складских целях. Согласно ФЗ №123 ТР о требованиях пожарной безопасности.

Обозначение помогает определить, что и в каких случаях необходимо для обеспечения безопасности людей и их имущества в зданиях при возникновении чрезвычайных ситуаций. Например, оснащение здания пожарной сигнализацией, системой пожаротушения, степенью огнестойкости отделочных материалов, видом экстренной эвакуации и т. д.

Для определения степени взрывопожароопасности объекта используйте деление на классы и категории.

По ПП №390 газовая котельная классифицируется как опасный производственный объект и относится к категории Ф5. По нормативам помещения данного типа нормируются к категории пожарной опасности от наиболее опасных под литерой А, до наименее обозначенной литерой Д:

1. Повышенная пожаро/взрывоопасность А.
2. Взрывопожароопасность — Б.
3. По пожарной опасности относится к категории В — от В1 до В4.
4. Пожароопасность средней степени — под литерой Г.
5. Пониженная пожароопасность, которую сложно отнести к такой газовой установке, имеет условное обозначение Д.

Как правило, сложно согласовать обустройство газового объекта с D-подклассом, поэтому мы будем рассматривать котельные от А до G.

Нельзя просто так взять и определить конкретный подкласс. Для этого должны быть проведены необходимые исследования и расчеты с привлечением специалистов, имеющих опыт проектирования газоиспользующих теплогенерирующих

Подкласс должен рассчитываться исходя из:

1. Вид используемого топлива.
2. По степени огнестойкости (I, II, III, IV и V).
3. Оборудование, устанавливаемое внутри помещений.
4. Особенности конструкции самой котельной (класс опасности для конструкции газовой котельной С0, С1, С2 и С3). Определяется статьей 87 Федерального закона № 123.
5. Характеристика происходящих процессов.

Подкласс также условно определяется на основании СП 12.13130.2009, НПБ 105-03, СП 89.13330.2011, ФЗ № 123. В принципе, нет необходимости определять, к какому классу опасности относится тот или иной газовый котел принадлежит, если стоит задача просто определить является ли он ОПО.

Котельная в любом случае является сетью газопотребления. ОПО определяется по следующим критериям:

• Наличие в котлах давления или показателей температуры рабочей среды на 115 градусов.
• Если в составе газовой котельной присутствует газ давлением 0,005 МПа.
• Котельная — централизованная система или установка, обслуживающая социально значимые слои населения.

Класс пожарной опасности по всем параметрам определяется специалистами-проектировщиками.

Пожарная безопасность котельных

К промышленным зданиям предъявляются особые требования пожарной безопасности. В первую очередь он индивидуален и составляется по определению подкласса помещения на этапе проектирования и подготовки.

При проектировании газовых котельных необходимо не только ознакомиться с документацией, регламентирующей пожарную безопасность, но и проконсультироваться со специалистами. Кстати, даже обязательные стандарты можно оспорить, разработав и утвердив отдельные СТУ для нестандартных случаев

Но есть общие правила. Требования пожарной безопасности к конкретному зданию указываются в задании на проектирование, созданный проект подлежит дополнительному согласованию.

В первую очередь обязательно наличие легкопрогибаемой ограждающей конструкции, размер которой рассчитывается индивидуально, но не менее 0,05 м.куб. м для категории А и от 0,03 куб. м для категории В. Площадь и толщину остекления определяют в соответствии с СП 56.13330.

При отсутствии технических отклонений в обеспечении остекления возможно устройство верхнего этажа из алюминиевых, хризотилцементных и стальных листов, а также взрывных клапанов.

Огнестойкость стен, а также других внутренних конструкций определяют согласно классификации газовой котельной по категории помещения, с соблюдением требований пожарной безопасности. В любом случае это должны быть негорючие материалы, которые в случае воспламенения не содержат токсичных агрегатов.

Двери котельных обязательно открываются наружу. А вход газопровода должен быть оборудован электромагнитным клапаном. Необходимо прекратить подачу топлива при срабатывании датчиков безопасности и отключении питания.

Источник питания оборудован с соблюдением правил техники безопасности, исключающих возгорание при коротком замыкании. Обязательно предусматривать аварийное освещение, молниезащиту в котельных, а также в жилых домах, заземление

Внутренний водопровод является обязательным условием соблюдения ППБ. Пожарные шкафы размещают возле запорной арматуры и должны указывать на своих дверях номер телефона пожарной части, а также номер крана.

При этом система пожаротушения должна быть установлена ​​таким образом, чтобы струи попадали при необходимости в любую точку котельной.

Особенности оператора котельной

Главный инженер, закрепленный за котельной или иное уполномоченное лицо, утверждает ППБ и назначает ответственного за пожаротушение, которое, в свою очередь, проводит инструктаж работников, инструктаж и занятия по пожарный минимум в случае возникновения чрезвычайной ситуации.

Обязательно вывешивайте для сотрудников план эвакуации и номера экстренных служб в хорошо доступных местах.

Персонал котельной должен пройти специальные курсы оператора газовой теплогенерации и получить сертификат. Без этого категорически запрещается допускать сотрудников к работе.

Ежедневный визуальный осмотр газового оборудования обязателен.

Ни в коем случае:

• пытаться запускать оборудование, в котором неисправны горелки и устройства подачи топлива;
• осуществлять процесс растопки с автоматикой контроля и регулировки холостого хода;
• запуск агрегатов без предварительной продувки;
• не использовать агрегаты по назначению, например, сушить белье и т.п.;
• курение в помещении с повышенной взрывопожароопасностью — отдельно оборудуется специальное место для курения;
• работа в одежде, загрязненной легковоспламеняющимися веществами;
• игнорировать утилизацию чистящих средств;
• Храните легковоспламеняющиеся флаконы и баллоны рядом с оборудованием.

И, конечно же, запрещен доступ к оборудованию детей и посторонних лиц.

В таких помещениях необходимо установить пожарную сигнализацию.

Сигнал на оборудование передается датчиками различного назначения по подключенному шлейфу. Располагаются на потолке на удалении от места установки вентиляции и кондиционирования

Система питания датчиков обязательно бесперебойная. То есть это подключение к сети и ИБП.

Противопожарное оборудование для газовых котельных

Как уже было сказано, места расположения инвентаря, необходимого для тушения возгораний, имеют специальные обозначения.

Обязательное наличие порошковых, пенных или углекислотных огнетушителей, разработанных согласно паспорту эксплуатации. Песок хранится в металлических ящиках.

В работе применяют асбестовое волокно, войлок и ветошь, причем хранить их следует в защищенных от огня местах.

Техническое обслуживание и проверка работоспособности котельного оборудования в производственных помещениях осуществляется специалистом с необходимой квалификацией

Комплект противопожарной защиты содержится в специальных герметичных коробках, окрашенных в красный цвет.

Пожарная безопасность производственных и складских помещений обеспечивается соблюдением законодательных актов.

Выводы и полезное видео по теме

Вентиляция в котельной с газовым котлом:

Итак, мы определили нормы пожарной безопасности домовых газовых котельных, как узнать какой класс опасности газовый котел дом принадлежит и какие правила применяются к ним. Конечно, это всего лишь общие требования, но при проектировании теплогенерирующего помещения необходимо детально изучить всю нормативную документацию.

Возможно у вас есть навыки проектирования газовых котельных или вы можете дополнить наш материал ценной информацией? Пожалуйста, поделитесь своим опытом в комментариях. Там вы можете задать вопросы по теме статьи.

Название: Раздел 713-3.24 — Механические системы и оборудование

713-3.24 Механические системы и оборудование.

(a) Перед завершением и приемкой объекта все механические системы должны быть испытаны, отбалансированы и приведены в действие, чтобы продемонстрировать лицензированному оператору или владельцу или его или ее представителю, что установка и работа этих систем соответствуют требованиям утвержденные планы и спецификации. По завершении контракта владельцу и лицензированному оператору должен быть предоставлен полный комплект инструкций производителя по эксплуатации, техническому обслуживанию и профилактическому обслуживанию, списки деталей с номерами и описаниями для каждой единицы оборудования. Лицензированный оператор должен получить необходимые инструкции по эксплуатации систем и оборудования.

(b) Теплоизоляция и звукоизоляция (если применимо) должны быть обеспечены на следующих приспособлениях и оборудовании в доме престарелых и должны соответствовать следующим требованиям:

(1) котлы, дымоходы и дымовые трубы;

(2) трубопровод подачи пара и возврата конденсата;

(3) трубопроводы горячей воды выше ста восьмидесяти (180) градусов по Фаренгейту и все водонагреватели, генераторы и преобразователи;

(4) трубопровод горячей воды выше ста двадцати пяти градусов по Фаренгейту, который подвергается контакту с жителями;

(5) охлажденная вода, хладагент, другие технологические трубопроводы и оборудование, работающие с температурой жидкости ниже точки росы окружающей среды;

(6) водопроводные и дренажные трубы, на которых может образовываться конденсат;

(7) воздуховоды и кожухи с температурой наружной поверхности ниже точки росы атмосферного воздуха; и,

(8) другие трубопроводы, воздуховоды и оборудование, необходимые для поддержания эффективности системы.

(9) В трубопроводах горячей воды и парового конденсата, не контактирующих с жильцами, изоляция может отсутствовать, если такая изоляция не требуется для предотвращения чрезмерных потерь тепла в системе или чрезмерного притока тепла.

(c) Системы пара и горячей воды должны соответствовать следующим требованиям:

(1) Котлы должны обеспечивать нормальные потребности всех систем и оборудования. Котлы должны иметь производительность, основанную на номинальных характеристиках, опубликованных Институтом гидроники, или другом общепринятом национальном стандарте, утвержденном комиссаром, которая достаточна для обеспечения безопасности и комфорта жильцов, чтобы обеспечивать не менее семидесяти процентов нормальных потребностей всех системы и оборудование. Их количество и расположение должны соответствовать потребностям предприятия, несмотря на поломку или плановое техническое обслуживание любого котла. Мощность оставшихся котлов должна быть достаточной для обеспечения горячего водоснабжения для лечебных, диетических и жилых нужд; пар для диетических целей и отопление для жилых помещений. Тем не менее, резервная мощность для обогрева помещений объекта не требуется в географических районах, где расчетная температура по сухому термометру двадцать пять градусов по Фаренгейту (минус четыре градуса по Цельсию) или выше составляет не менее девяноста девяти процентов от общего числа часов в любой месяц отопления. .

(2) Питающие насосы котлов, циркуляционные насосы отопления, насосы возврата конденсата и топливные насосы должны быть подключены и установлены для обеспечения нормальной и резервной работы.

(3) Подающие и возвратные магистрали и стояки систем охлаждения, отопления и технологического пара должны иметь клапаны для изоляции различных секций каждой системы. Каждая единица оборудования должна иметь клапаны на входе и выходе.

(d) Системы отопления, охлаждения и вентиляции жилых помещений объекта должны соответствовать следующим минимальным стандартам, за исключением случаев, когда другие минимальные стандарты указаны в Таблице 8 данного подраздела:

(1) Системы отопления должны обеспечивать минимальную температуру семьдесят пять градусов по Фаренгейту при расчетной температуре. Системы охлаждения должны быть рассчитаны на максимальную температуру восьмидесяти градусов по Фаренгейту при расчетной температуре.

(2) Все системы подачи и удаления воздуха должны иметь механический привод. Все вентиляторы, обслуживающие вытяжные системы, должны располагаться на нагнетательном конце системы. Скорость вентиляции, указанная в Таблице 8 этого подраздела, должна рассматриваться как минимально допустимая скорость и не должна толковаться как исключающая использование более высокой скорости вентиляции при условии, что такая более высокая скорость не приводит к нежелательной скорости воздуха в жилых помещениях.

(i) Воздухозаборники наружного воздуха должны располагаться, насколько это практически возможно, но не менее чем в двадцати пяти футах, от выпускных отверстий вентиляционных систем, стоек оборудования для сжигания, медико-хирургических вакуумных систем, сантехнических вентиляционных труб или от зон, которые могут собирать автомобильные выхлопы и другие ядовитые пары. Нижняя часть воздухозаборников наружного воздуха, обслуживающих центральные системы, должна располагаться на максимально возможной высоте, но не менее шести футов над уровнем земли или, если они установлены над крышей, на трех футах над уровнем крыши.

(ii) Системы вентиляции должны быть спроектированы и сбалансированы таким образом, чтобы обеспечивать соотношение давлений, как показано в Таблице 8 ниже.

ТАБЛИЦА 8

ВЗАИМОСВЯЗИ ДАВЛЕНИЯ И ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ ДОМА ПРЕСТАРЕЛЫХ

Обозначение зоны	Соотношение давлений в смежных областях	Минимальный воздухообмен наружного воздуха в час, подаваемый в помещение	Минимальный общий воздухообмен в час, подаваемый в помещение	Весь воздух выбрасывается непосредственно наружу	Рециркуляция внутри комнатных блоков
Жилая комната	Е	2	2	Дополнительно	Дополнительно
Жилой район Коридор	Е	2	4	Дополнительно	Дополнительно
Кабинет осмотра и лечения	Е	2	6	Дополнительно	Дополнительно
Физиотерапия	Н	2	6	Дополнительно	Дополнительно
Трудотерапия	Н	2	6	Дополнительно	Дополнительно
Загрязненное рабочее помещение или Загрязненное помещение	Н	2	10	Да	№
Чистое рабочее помещение или чистый холдинг	Р	2	4	Дополнительно	Дополнительно
Туалетная комната	Н	Дополнительно	10	Да	№
Ванная комната	Н	Дополнительно	10	Да	№
Шкафы для дворников	Н	Дополнительно	10	Да	№
Комната стерилизатора	Н	Дополнительно	10	Да	№
Бельевые и мусоропроводы	Н	Дополнительно	10	Да	№
Центр приготовления пищи	Е	2	10	Да	№
Посудомойка	Н	Дополнительно	10	Да	№
Хранение дневного рациона	Е	Дополнительно	2	Да	№
Прачечная, общая	Е	2	2	Да	№
Сортировка и хранение грязного белья	Н	Дополнительно	10	Да	№
Хранение чистого белья	Р	2	2	Дополнительно	Дополнительно

P=Положительный N=Отрицательный E=Равный

(iii) Нижняя часть вентиляционных отверстий должна находиться не менее чем в трех дюймах над полом любого помещения.

(iv) Коридоры не должны использоваться для подачи или вытяжки воздуха из какого-либо помещения, за исключением того, что воздух из коридоров может использоваться для вентиляции ванных комнат, туалетных комнат, уборных дворников и небольших электрических или телефонных шкафов, выходящих непосредственно в коридоры .

(v) Все центральные системы вентиляции или кондиционирования воздуха должны быть оборудованы фильтрами с эффективностью не ниже указанной в таблице 9 данного подраздела ниже. Фильтрующий слой должен располагаться перед оборудованием для кондиционирования воздуха, если только не используется предварительный фильтр. В этом случае предварительный фильтр должен располагаться перед оборудованием, а основной фильтр может располагаться ниже по потоку.


ТАБЛИЦА 9
ЭФФЕКТИВНОСТЬ ФИЛЬТРОВ ДЛЯ ЦЕНТРАЛЬНОЙ ВЕНТИЛЯЦИИ И СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В ДОМАХ ПРЕСТАРЕЛЫХ

Обозначение зоны	Минимальное количество фильтрующих слоев	Эффективность фильтра (в процентах) основной фильтрующий слой
Уход, лечение по месту жительства Диагностика и смежные области	1	80*
Помещения для приготовления пищи и прачечные	1	80
Административные помещения, складские помещения и загрязнённые помещения	1	25

* Может быть снижен до тридцати пяти процентов для всех систем наружного воздуха.

(vi) Эффективность всех фильтров должна быть средней эффективностью атмосферной пыли, проверенной в соответствии со стандартом ANSI/ASHRAE 52.2-1999, Метод испытания воздухоочистительных устройств на эффективность удаления по размеру частиц, издание 1999 года. Более подробная информация об этом ссылочном материале содержится в разделе 711.2(b) настоящего Заголовка. Каркасы фильтров должны быть прочными, иметь точные размеры и должны обеспечивать герметичное прилегание к окружающему воздуховоду. Все стыки между фильтрующими сегментами и ограждающим воздуховодом должны быть герметизированы или герметизированы, чтобы обеспечить герметичность от утечки воздуха. Манометр должен быть установлен напротив каждого фильтрующего слоя, обслуживающего системы кондиционирования.

(vii) Вытяжные колпаки в центрах приготовления пищи должны иметь скорость вытяжки не менее пятидесяти кубических футов в минуту на квадратный фут площади лица. Лицевая площадь определяется для этой цели как открытая площадь от открытого периметра варочных поверхностей. Все вытяжки над плитами должны быть оборудованы жироулавливающими фильтрами, системами пожаротушения и регуляторами вентиляторов с тепловым приводом. Прочистные отверстия должны быть предусмотрены через каждые двадцать футов в системах горизонтальных вытяжных каналов, обслуживающих эти вытяжки.

(viii) Котельные должны быть обеспечены достаточным количеством наружного воздуха для поддержания скорости горения оборудования и ограничения температуры на рабочих местах до 97 градусов по Фаренгейту.

(e) Все водопроводные системы и другие системы трубопроводов должны быть спроектированы и установлены в соответствии с требованиями местных или муниципальных органов по строительным нормам и правилам, обладающих соответствующей юрисдикцией.

(1) Сантехника должна соответствовать следующим требованиям:

(i) Материал, используемый для сантехники, должен быть из невпитывающего кислотостойкого материала.

(ii) Носик для подачи воды в туалеты и раковины, необходимые в помещениях для престарелых, должен быть установлен таким образом, чтобы его место слива находилось на расстоянии не менее пяти дюймов от края приспособления. Все приспособления, используемые медицинским и сестринским персоналом, и все туалеты, используемые жильцами и работниками общественного питания, должны быть оборудованы клапанами, которыми можно управлять без помощи рук. Если для этой цели используются ручки-лезвия, их длина не должна превышать четырех с половиной дюймов, за исключением того, что ручки на клинических раковинах должны иметь длину не менее шести дюймов.

(iii) Клинические раковины должны иметь встроенный сифон, в котором верхняя часть видимого уплотнения сифона образует поверхность воды.

(iv) Душевые поддоны и ванны должны иметь нескользящую поверхность для стоящих жителей.

(2) Системы водоснабжения должны соответствовать следующим требованиям:

(i) Должна быть обеспечена вода в достаточном количестве, качество которой соответствует части 5 настоящего Раздела.

(ii) Системы должны быть спроектированы для подачи воды под достаточным давлением для работы всех приспособлений и оборудования в периоды максимального спроса.

(iii) Каждая водопроводная магистраль, отводная магистраль, стояк и отвод к группе арматуры должны иметь клапаны. На каждой арматуре должны быть предусмотрены запорные краны.

(iv) Предохранители обратного потока (вакуумные прерыватели) должны быть установлены на нагрудниках шлангов, раковинах дворников, насадках для смыва подкладных судов и на всех других приспособлениях, к которым могут быть присоединены шланги или трубки.

(v) Смывные клапаны, устанавливаемые на сантехнических приборах, должны быть бесшумными, снабженными глушителями.

(vi) Водораспределительные системы должны обеспечивать подачу горячей воды на каждом выходе горячей воды в любое время. Температура горячей воды в душе, ванной и средствах для мытья рук не должна превышать сто десять градусов по Фаренгейту.

(3) Системы водяного отопления должны соответствовать следующим требованиям:

(i) Система водяного отопления должна иметь достаточную мощность для подачи воды при температурах и количествах, указанных ниже. Температуру воды следует измерять в точке использования горячей воды или на входе в технологическое оборудование.

(ii) Резервуары для хранения должны быть изготовлены из коррозионно-стойкого металла или облицованы неагрессивным материалом.



	Клинический	ИСПОЛЬЗОВАНИЕ Диетическое питание	Прачечная
Галлоны (в час на одного жителя)	6 1/2	4	4 1/2
Литры (в секунду на жителя)	.007	.004	.005
Температура (F)	110*	180	180

*Максимум

(4) Дренажные системы должны соответствовать следующим требованиям:

(i) Насколько это возможно, дренажные трубы не должны устанавливаться под потолком или в открытых местах в центрах приготовления пищи, предприятиях складские помещения и другие важные зоны. Должны быть приняты особые меры предосторожности для защиты этих зон от возможных утечек или конденсации из необходимых систем подвесных трубопроводов.

(ii) Канализационные трубы здания должны сбрасываться в общую канализационную систему. Если такая система недоступна, установка по очистке сточных вод должна соответствовать применимым местным и государственным нормам.

(5) В случае использования невоспламеняющиеся системы медицинских газов должны соответствовать требованиям NFPA 99, Стандарт для медицинских учреждений, издание 1999 года. Более подробная информация об этом справочном материале содержится в разделе 711.2(a) настоящего Заголовка.

(6) В случае использования установки клинической вакуумной системы должны соответствовать требованиям NFPA 99, Стандарта для медицинских учреждений, издание 1999 г., и брошюры E-10 Compressed Gas Association Inc. (CGA): Техническое обслуживание медицинских газов и Вакуумные системы в медицинских учреждениях, третье издание. Более подробная информация об этих эталонных материалах содержится в разделе 711.2 настоящего Заголовка.

Правила для котлов и бестопочных сосудов

Приложение «А»

Название 34. Труд и промышленность

Часть 1. Министерство труда и промышленности

подглава
А.	ОБЩИЕ ПОЛОЖЕНИЯ
Б.	ТРЕБОВАНИЯ К КОТЛАМ И БЕЗГОРЯЧИМ СОСУДАМ ПОД ДАВЛЕНИЕМ
С.	АДМИНИСТРАЦИЯ
Д.	ОСМОТР
Е.	КОТЛЫ, УСТАНОВЛЕННЫЕ ДО 1 ИЮЛЯ 1916 ГОДА, А ТАКЖЕ НАПОРНЫЕ И ЭНЕРГЕТИЧЕСКИЕ КОТЛЫ, УСТАНОВЛЕННЫЕ ДО 1 СЕНТЯБРЯ 1937 ГОДА
Ф.	ОТОПИТЕЛЬНЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ, УСТАНОВЛЕННЫЕ ДО 1 ИЮЛЯ 1916 ГОДА
Г.	НЕЗАЖИГАННЫЕ СОСУДА ПОД ДАВЛЕНИЕМ, УСТАНОВЛЕННЫЕ ДО 1 СЕНТЯБРЯ 1937 ГОДА
Х.	СПЕЦИАЛЬНЫЕ УСТАНОВКИ

Подглава А. ОБЩИЕ ПОЛОЖЕНИЯ.

сек.
3а.1. Определения.
3а.2. Сборы.
3а.3. Сфера.
3а.4. Принятие национальных стандартов.
3а.5. Комиссия инспекторов Пенсильвании и Комиссия Национального совета.
3а.6. Квалификационный аттестат, комиссионная карточка и заявление на продление.
3а.7. Повторное обследование.
3а.8. Взаимность.
3а.9. Приостановление или отзыв комиссии инспекторов Пенсильвании.

§ 3а.1. Определения.

Следующие слова и термины, используемые в этой главе, имеют следующие значения, если из контекста явно не следует иное:



ANSI — Американский национальный институт стандартов, 1430 Broadway, New York, New York 10018.



ANSI/NB23 — Кодекс инспекций Национального совета, издание 2004 г. , изданный Национальным советом инспекторов котлов и сосудов под давлением.



ASME — Американское общество инженеров-механиков, Three Park Avenue, New York, New York, 10016-5990.



Кодекс ASME — «Кодекс по котлам и сосудам под давлением», издание 2004 г., а также опубликованные примеры и интерпретации, выпущенные ASME.



ASME B 31.1 — «Кодекс ASME для трубопроводов под давлением», издание 2004 г., выпущенное ASME.



ASME/CSD1 — «Устройства управления и безопасности для автоматических котлов», издание 2002 г., выпущенное ASME.



Закон — Закон о котлах и сосудах под давлением без топки (35 P.S. §§ 1331.1–1331.19).



Изменение —

(i) изменение элемента, описанного в первоначальном отчете с данными изготовителя, которое влияет на способность элемента удерживать давление под давлением. (ii) Термин также включает нефизические изменения, такие как увеличение максимально допустимого рабочего давления или увеличение расчетной температуры элемента, удерживающего давление, и снижение минимальной температуры, требующее дополнительных механических испытаний.

Американское общество сварщиков — Американское общество сварщиков, 550 N.W. Lejenuen Road, Miami, Florida 33126.

BTU — Британская тепловая единица.



Котел —

(i) Закрытый сосуд, в котором вода нагревается, вырабатывается пар, пар перегревается или происходит любая комбинация этих действий под давлением или в вакууме для внешнего использования путем непосредственного применения тепла от сжигания топлива, или от электричества. (ii) Этот термин включает сосуды для нагрева жидкостей, кроме воды, если эти сосуды отделены от технологических систем и являются самодостаточными.

Свидетельство о квалификации — Документ, выдаваемый Департаментом физическому лицу, сдавшему экзамен Комиссии Национального совета, проводимый в Содружестве.



Код конструкции — Код ASME, действовавший на момент изготовления котла или сосуда высокого давления без топки.



Консервированный котел или сосуд под давлением без топки — Котел или сосуд под давлением без топки, которые были проверены и объявлены небезопасными или непригодными для использования Департаментом.



Департамент — Министерство труда и промышленности Содружества.



Внешний осмотр — Осмотр, проводимый, когда котел или сосуд высокого давления без топки находятся в рабочем состоянии или находятся в рабочем состоянии.

Сварка плавлением — Процесс сварки металлов в расплавленном или расплавленном и парообразном состоянии без применения механического давления ударов.



Теплообменник — Устройство, имеющее кожух и головку, и способ обмена теплом между паром, горячей водой или любой другой жидкостью. Это устройство может быть запущено или не активировано.



IBC — «Международный строительный кодекс 2003 года», выпущенный ICC.



ICC —International Code Council, 5203 Leesburg Pike, suite 600, Fall Church, Virginia 22041-3401.



IMC — «Международный механический кодекс 2003 г.», выпущенный ICC.



Промышленный совет — Промышленный совет Департамента, созданный в соответствии со статьями 445 и 2214 Административного кодекса 1929 года (71 P.S. §§ 155 и 574), который рассматривает запросы об изменениях, продлении сроков и апелляциях на решения Департамента. по акту.



Проточный водонагреватель — Сосуд, в котором вода нагревается при прохождении через него. Вода не хранится в сосуде.



Внутренний осмотр — Осмотр, проводимый при остановке котла или сосуда под давлением без топки и открывании смотровых люков, смотровых люков или других смотровых отверстий для осмотра внутренней части котла или сосуда под давлением без топки.



Инспектор — Инспектор, назначенный Департаментом для полевой инспекции котлов или сосудов под давлением без топки в этом Содружестве.



Трещина внахлестном шве — Трещина в нахлестном шве, идущая параллельно продольному шву и расположенная между отверстиями под заклепки или рядом с ними.



Тепловозный котел —

(i) Котел, установленный на самоходном гусеничном локомотиве и используемый для обеспечения движущей силы для движения по рельсам. (ii) Термин не включает локомотивные краны, тракторы или другую самоходную технику.

Отопительный котел низкого давления — Паровой котел, работающий при давлении не более 15 фунтов на кв. дюйм, или водогрейный котел отопления или горячего водоснабжения, работающий при давлении не более 160 фунтов на кв. дюйм и температуре не более 250°F.



Миниатюрный котел — Котел с внутренним диаметром корпуса не более 16 дюймов и общим объемом 5 кубических футов без кожуха и изоляции; максимально допустимое рабочее давление 100 фунтов на кв. дюйм; и 20 квадратных футов поверхности нагрева.



NB-263 — «Правила для уполномоченных инспекторов», редакция 13, изданная Национальным советом.



NEC — «Национальный электротехнический кодекс, стандарт 70 Национальной ассоциации противопожарной защиты», издание 2002 г. , выпущенное NFPA.

NFPA — Национальная ассоциация противопожарной защиты, 1 Batterymarch Park, Quincy Massachusetts 02269. .



Национальный совет — Национальный совет инспекторов по котлам и сосудам под давлением, 1055 Crupper Avenue, Columbus, Ohio 43229.



Нестандартный котел — Котел, не имеющий маркировки ASME.



Нестандартный сосуд высокого давления без огня — Сосуд высокого давления без огня, на котором нет штампа ASME.



Владелец или пользователь — Лицо, фирма, корпорация или государственный орган, владеющий или эксплуатирующий любой котел или сосуд высокого давления без топки в этом Содружестве.



фунт/кв. дюйм изб. — Измерение в фунтах на квадратный дюйм.



Psi — Фунты на квадратный дюйм.



Специальный котел Пенсильвании — Котел, который не имеет стандартной маркировки, но имеет специальную маркировку Пенсильвании и номер, утвержденный Департаментом.



Пенсильванский специальный сосуд высокого давления без воспламенения — Невоспламеняющийся сосуд высокого давления со специальным штампом штата Пенсильвания и номером, утвержденным Департаментом, но без стандартного штампа.



Переносной котел — Котел, предназначенный для перемещения с места на место и использования на временной основе.



Энергетический котел — Закрытый сосуд, в котором пар или другой пар вырабатывается под давлением более 15 фунтов на квадратный дюйм путем непосредственного нагревания.



Технологический котел — Любой сосуд, в котором пар вырабатывается или перегревается под давлением или для внешнего использования путем прямого или косвенного подвода тепла. Источником тепла должен быть частично не сам котел, а другой процесс. Чтобы быть классифицированным как технологический котел, котел должен быть непосредственно связан с другим процессом, отличным от производства пара.



Штамп R — Обозначение Национального совета, указывающее, что компания уполномочена ремонтировать котлы и сосуды.



Форма R-1 — Форма отчета Национального совета о ремонте.



Переустановленное оборудование — Оборудование, снятое с исходных настроек и переустановленное в том же месте или в новом месте без смены владельца.



Ремонт — Процесс восстановления котла или неиспользованного сосуда под давлением или системы до безопасного и удовлетворительного состояния.



Бывший в употреблении котел — Котел, местонахождение и владелец которого были изменены после основного использования.



Бывший в употреблении сосуд высокого давления без огня — Сосуд высокого давления без огня, местонахождение и владелец которого были изменены после первоначального использования.



Секретарь — Секретарь отдела.



Стандартный котел или сосуд высокого давления без топки — Котел или сосуд высокого давления без топки, который имеет клеймо в соответствии с настоящей главой.



Стандартные квалификационные процедуры Американского общества сварщиков, D1.1 — «Кодекс сварки конструкций, сталь 2002», выпущенный Американским обществом сварщиков.



Сосуд с паровым змеевиком — Сосуд для хранения горячей воды, содержащий внутренний паровой змеевик с элементами управления, используемыми для нагрева горячей воды.



Накопительный водонагреватель — Сосуд, работающий на огне или электрическом нагреве, для хранения или снабжения горячей водой.



Сосуд высокого давления без огня — Сосуд, в котором давление создается за счет внешнего источника или за счет косвенного нагревания.



Паровой котел без топки — Сосуд высокого давления без топки, вырабатывающий пар для производства энергии или тепла для использования вне себя.



Штамп VR — Обозначение Национального совета о том, что компания уполномочена ремонтировать и настраивать предохранительные клапаны.

§ 3а.2. Сборы.

*Имейте в виду, что наши сборы увеличились. Актуальный список комиссий можно найти в Таблице комиссий.



(a) Департамент будет взимать комиссионные, свидетельство об эксплуатации и инспекционные сборы в соответствии с разделом 613-A Административного кодекса 1929 года (71 P. S. § 240.13A).



(b) К сосудам под давлением и котлам без топки применяются следующие сборы:

(1) Сертификат эксплуатации:

(и)	Бестопочные сосуды под давлением	$ 44
(ii)	Котлы	$ 22

(2) Внутренний осмотр энергетических котлов, водогрейных котлов высокого давления, высокотемпературных котлов и миниатюрных котлов:

(и)	Котлы с площадью поверхности нагрева 50 квадратных футов или менее	$ 22
(ii)	Котлы площадью поверхности нагрева более 50 квадратных футов и площадью поверхности нагрева менее 4000 квадратных футов	$ 36
(iii)	Котлы площадью поверхности нагрева более 4000 квадратных футов или более и менее 10 000 квадратных футов поверхности нагрева	$ 51
(iv)	Котлы площадью поверхности нагрева более 10 000 квадратных футов	$ 58
(в)	Миниатюрные котлы	15 $

(3) Внешний осмотр энергетических котлов, водогрейных котлов высокого давления и высокой температуры:

(и)	Котлы с площадью поверхности нагрева 50 квадратных футов или менее	15 $
(ii)	Котлы площадью нагрева более 50 квадратных футов и площадью нагрева менее 4000 квадратных футов	$ 22

(4) За любые проверки в течение1332 котла, подпадающих под действие пунктов (2) и (3) за любой 1 год.



(5) Внутренний или внешний осмотр котлов низкого давления:

(и)	Отопительные котлы без люка	$ 18
(ii)	Отопительные котлы с люком	$ 22
(iii)	Котлы горячего водоснабжения	15 $
(iv)	Не более 50 долларов США плюс ежегодный сбор за сертификат должен быть собран за любые и все проверки, как указано выше, любого котла низкого давления в любой требуемый период проверки.

(6) Внутренний или внешний осмотр сосудов под давлением:

(и)	Каждый подлежащий проверке сосуд под давлением, имеющий площадь поперечного сечения 50 квадратных футов или менее	15 $
(ii)	Каждые дополнительные 100 квадратных футов площади свыше 50 квадратных футов	15 $
(iii)	За каждую инспекцию на одном судне выплачивается не более 75 долларов.
(iv)	Группа сосудов под давлением, работающих как единая машина или установка, считается одним сосудом под давлением. Не более 75 долларов США плюс ежегодный сбор за сертификат взимается за любые и все вышеперечисленные проверки любого сосуда под давлением в любой требуемый период проверки, за исключением случаев, когда сосуд перемещается.

(7) Утверждение плана:

(и)	Полные чертежи машинного отделения-котлы и другие сосуды	$ 73
(ii)	Котлы высокого давления	$ 29
(iii)	Котлы низкого давления	$ 29

(8) Котлонадзорные комиссии:

(и)	Плата за экспертизу	$ 44
(ii)	Квалификационный аттестат и комиссионный сбор	$ 22
(iii)	Плата за новую учетную карту (годовая)	15 $

(9) Гидростатические испытания (в присутствии свидетелей)	$ 22
(10) Стоимость выездной консультации за час	$ 29
(11) Проверка платы за ремонт	15 $



(12) Сборы ASME и Национального совета «R» за сюрвейерские сборы:

(и)	Полный день	$726
(ii)	Полдня	$363

(13) Копия положения Департамента	$ 7
(14) Прием котлов и сосудов под давлением, изначально не предназначенных для использования в странах Содружества	$726

c) Запрос на отклонение от Промышленного совета

100 долларов

§ 3а.

3. Сфера.

(a) К данной группе относятся:

(1) Котел и соединения труб до запорного клапана или клапанов, ближайших к котлу, включительно, в соответствии с требованиями ASME Code and Power Piping, B31.1. Пароперегреватели, подогреватели, экономайзеры и другие детали, работающие под давлением, подключенные непосредственно к котлу без промежуточных клапанов, будут считаться частями котла, и их конструкция должна соответствовать требованиям ASME Code и Power Piping, B31.1.



(2) Бестопочные сосуды под давлением и резервуары для хранения горячей воды.

(b) Котлы, установленные до 1 июля 1916 г., а также сосуды под давлением без топки и энергетические котлы, установленные до 1 сентября 1937 г., должны соответствовать §§ 3a.131–3a.154 (в отношении котлов, установленных до 1 июля, 1916 г. и бестопливные сосуды под давлением и энергетические котлы, установленные до 1 сентября 1937 г.).



(c) Теплообменники должны соответствовать § 3a. 167 (в отношении теплообменников горячей воды/пара), когда теплообменник работает при давлении 16 фунтов на кв. или смещение трубного гнезда.



(d) Настоящая глава не применяется к:

(1) Трубопровод между соединениями подогревателя и турбиной или другим первичным двигателем.



(2) Котлы и сосуды под давлением без топки, регулируемые Законом об атомной энергии 1954 г. (42 USCA §§ 2011—2297h-13).



(3) Котлы и сосуды под давлением без топки, находящиеся в собственности или под управлением федерального правительства.



(4) Котлы, расположенные на фермах, за исключением торговых площадей, доступных для населения.



(5) Котлы, расположенные в односемейных и многоквартирных домах с четырьмя или менее квартирами.



(6) Бойлеры и проточные водонагреватели, если не превышены все следующие ограничения:

(i) Тепловая мощность 200 000 БТЕ/час (58,6 кВт).
(ii) Температура воды 210°F (99°C).
(iii) Номинальная вместимость по воде 120 галлонов (454 л).

(7) Сосуды под давлением без огня, используемые для транспортировки сжатых газов, которые эксплуатируются в соответствии со спецификациями и правилами Министерства транспорта США (49CFR Part 173 (относительно общих требований грузоотправителей к отгрузкам и упаковке)).



(8) Воздушные баллоны, расположенные на транспортных средствах, работающих в соответствии с другими правилами или положениями агентства Содружества, и используемые для перевозки пассажиров или грузов.



(9) Резервуары для воздуха, установленные на полосе отвода железных дорог и используемые непосредственно при работе стрелочных переводов и сигналов, а также под юрисдикцией федерального или другого агентства Содружества.



(10) Сосуды с внутренним или внешним рабочим давлением не более 15 фунтов на квадратный дюйм без ограничений по размеру, если они оборудованы утвержденными предохранительными устройствами.



(11) Сосуды под давлением без огня, разработанные в соответствии с ASME Code section VIII, Division 1, которые не превышают одну из следующих спецификаций:

(i) Объем 5 куб. футов (0,14 м3) и расчетное давление 250 фунтов на кв. дюйм (1720 кПа).
(ii) Объем 3 кубических фута (0,08 м3) и расчетное давление 350 фунтов на кв. дюйм (2410 кПа).
(iii) Объем 1,5 кубических фута (0,04 м3) и расчетное давление 600 фунтов на кв. дюйм (4140 кПа).
(iv) Сосуды, внутренний диаметр, ширина, высота или диагональ поперечного сечения которых не превышают 6 дюймов (152 мм), без ограничения длины сосуда или давления.

(12) Бестопочные сосуды под давлением с номинальной водоемкостью до 120 галлонов, содержащие воду под давлением. Эти сосуды включают сосуды под давлением без огня, которые содержат воздух, захваченный в системе, и где сжатый воздух служит только в качестве подушки.



(13) Фильтры и умягчители с номинальной водоемкостью 120 галлонов или менее и давлением не более 100 фунтов на квадратный дюйм при температуре окружающей среды.



(14) Теплообменники кондиционеров (чиллеры) с расчетным давлением не более 300 psi и температурой воды не более 210°F.



(15) Водогрейные котлы змеевикового типа, отвечающие требованиям Кодекса ASME, Раздел I, параграф, PG 2.3.

§ 3а.4. Принятие национальных стандартов.

Департамент принимает и включает посредством ссылки следующие коды:

(1) ANSI/NB23.



(2) Код ASME.



(3) Кодекс ASME опубликовал примеры и интерпретации, одобренные Промышленным советом.



(4) ASME B 31.1.



(5) ASME/CSD1.



(6) Национальный электротехнический кодекс, NFPA 70.



(7) NFPA 85.

§ 3а.5. Комиссия инспекторов Пенсильвании и Комиссия Национального совета.

(a) Физическое лицо должно иметь действующую Комиссию инспекторов Пенсильвании для инспекции котлов и сосудов под давлением без топки в Содружестве.





(b) Департамент проведет проверку Комиссией инспекторов Пенсильвании по акту, этой главе и кодам ASME.



(c) Заявитель в Пенсильванскую комиссию инспекторов должен соответствовать всем следующим требованиям:

(1) Заявитель должен иметь действующую комиссию Национального совета.



(2) Заявитель должен соответствовать требованиям Национального совета, содержащимся в NB-263.



(3) Заявитель должен сдать экзамен Комиссии инспекторов Пенсильвании с оценкой 70% или выше.

(d) Заявление Национального совета будет использоваться в качестве заявления на экзамен Комиссии инспекторов Пенсильвании.



(e) Департамент выдает удостоверение личности Пенсильвании и комиссию заявителю, который соответствует требованиям подраздела (c) и уплачивает требуемый сбор в соответствии с § 3a.2 (относительно сборов).



(f) Департамент будет проводить экзамены для комиссий Национального совета четыре раза в год. После успешного завершения экзамена Комиссии Национального совета, проводимого Департаментом, Департамент выдает заявителю сертификат компетентности, который позволит заявителю получить комиссию Национального совета.

§ 3а.6. Сертификат компетентности, комиссия, учетная карточка и заявление на продление.

(a) Департамент выдает сертификат компетентности, удостоверение личности и комиссию заявителю, который сдает экзамен на инспектора, отвечает требованиям этой части и уплачивает требуемый сбор в соответствии с § 3a.2 (относительно сборов).



(b) Инспектор должен продлевать квалификационный сертификат и каждый год получать новую удостоверение, чтобы продолжать действовать в качестве инспектора. Инспектор должен заполнить и подать заявление на продление, предоставленное Департаментом, и оплатить требуемую пошлину в соответствии с § 3a.2 для продления комиссии.

§ 3а.7. Повторное обследование.

(a) Заявитель может сдавать экзамен Пенсильванской комиссии инспекторов три раза в течение 1 года, если заявитель не может получить проходной балл без подачи нового заявления и оплаты.



(b) Заявитель может сдать экзамен Комиссии инспекторов Пенсильвании в четвертый раз в течение 1 года, если заявитель не может получить проходной балл, подав новое заявление и уплатив требуемый сбор в соответствии с § 3a.2 (относящийся к на сборы).

§ 3а.8. Взаимность.

(a) Департамент может предоставить взаимную комиссию инспектора заявителю, который отвечает следующим требованиям:

(1) Заявитель имеет хорошую репутацию в действующей комиссии Национального совета.



(2) Заявитель в настоящее время работает в другом штате или в страховой компании с хорошей репутацией



(3) Заявитель сдает письменный экзамен, проводимый Департаментом, в соответствии с § 3a.5(b) (относительно Комиссии инспекторов Пенсильвании и Комиссии Национального совета).

(b) Претендент на взаимную инспекторскую комиссию должен представить в Департамент заполненную форму заявления, предоставленную Департаментом, копию комиссии Национального совета инспектора и требуемый сбор в соответствии с § 3a. 2 (относительно сборов).

§ 3а.9. Приостановление или отзыв комиссии инспекторов Пенсильвании.

(генерал. Департамент может приостановить или отозвать комиссию инспекторов Пенсильвании по уважительной причине в соответствии с разделом 11 (d) закона (34 P. S. § 1331.11 (d)). Уважительная причина включает в себя следующее:

(1) Мошенничество или обман или предоставление ложных сведений при получении комиссии.



(2) Неперечисление необходимого комиссионного сбора в соответствии с § 3a.2 (в отношении сборов).



(3) Нарушение положения закона или настоящей главы.



(4) Некомпетентность или грубая небрежность при выполнении функций инспектора котлов.



(5) Действия, представляющие опасность для здоровья и безопасности населения.



(6) Отмена или приостановление действия поручения или иного разрешения на осуществление деятельности по инспекции котлов, применение иных дисциплинарных мер, отказ от поручения или иного разрешения вместо дисциплинарного взыскания, заявление о назначении поручения или разрешения на участие в инспекции котлов отказано или отклонено Национальным советом, соответствующим органом власти другого штата или федерального округа, территории, островного владения Соединенных Штатов или Канады.



(7) Участие в мошенничестве, обмане или ином аморальном поступке при выполнении функций инспектора котлов.



(8) Неисполнение закона или этой главы.



(9) Занятие котлонадзорной деятельностью без действующего поручения Департамента.



(10) Признание себя виновным, подача заявления о признании вины, признание виновным, получение испытательного срока без приговора, решение вместо суда или ускоренное реабилитационное решение за любое тяжкое преступление или любое другое преступление, связанное с инспекцией котлов в судах настоящего Содружество, федеральный суд, суд любого другого штата, территории или островного владения Соединенных Штатов или суд Канады.

(b Уведомление и слушание. Действия Департамента, касающиеся приостановки или отзыва в соответствии с этим разделом, будут приниматься с учетом права на уведомление, слушание и вынесение решения в соответствии с 2 Pa. C.S. (относительно административного права и процедуры). Все процедуры приостановки и аннулирования будут проводиться в соответствии с 1 Pa Кодекса Часть II (относительно Общих правил административной практики и процедуры)



(c) Процедура приостановки или аннулирования

(1) Департамент вручит инспектору котлов приказ о представлении причины в соответствии с 1 Pa. Code § 35.14 (относительно приказов о представлении причины). Приказ о представлении причины будет содержать уведомление о том, что сертификация может быть предметом действия, и основания для действия. Приказ об обосновании требует, чтобы инспектор котлов ответил в письменной форме в течение 30 дней после даты вручения приказа. Департамент также вручит копию приказа о представлении причины текущему работодателю инспектора котлов, если таковой имеется.



(2) Инспектор котлов должен подать письменный ответ на утверждения, изложенные в приказе о представлении причины, в соответствии с 1 Pa. Code § 35.37 (относительно ответов на приказы о представлении причины). Если да, ответы должны быть поданы в Департамент по соответствующему адресу в течение 30 дней после даты вручения приказа, чтобы показать причину. Непредоставление ответа приведет к вынесению заочного решения в отношении инспектора.



(3) По запросу любой из сторон Департамент проведет слушание по этому вопросу. Секретарь назначит председательствующего на слушании и представит предложенный отчет в соответствии с 1 Pa. Code §§ 35.201–35.207 (относительно предлагаемых отчетов). Секретарь может делегировать окончательные полномочия эксперту по слушаниям.



(4) Председательствующий будет иметь право проводить слушания в соответствии с 1 Pa. Code §§ 35.185—35.190 (относительно председательствующих). Председательствующий издает предлагаемый отчет, который должен быть вручен официальному адвокату или сторонам на слушании. Председательствующий передает предложенный отчет и заверенный отчет секретарю в течение 15 дней после выпуска предлагаемого отчета.



(5) Участник, желающий подать апелляцию Секретарю, должен в течение 30 дней после вручения копии предлагаемого отчета подать исключения в отношении предлагаемого отчета в соответствии с 1 Pa. Кодекс § 35.211 (относящийся к процедуре исключения из предлагаемого отчета ). Ответ на исключения может быть подан в течение 20 дней.



(6) Секретарь или назначенное им лицо издает окончательный приказ в соответствии с 1 Pa. Code § 35.226 (относительно окончательных приказов).

(d) Департамент не может восстановить в штате комиссию инспекторов штата Пенсильвания, которая была отозвана в соответствии с настоящим разделом, если это не предписано судом компетентной юрисдикции. Департамент прикажет сдать документы комиссии инспекторов Пенсильвании после приказа об отзыве или приостановлении действия.



(e) Подраздел (c) дополняет 1 Pa. Code §§ 35.14, 35.37, 35.185–35.190 35.201–35.207, 35.211 и 35.226.

Подглава Б.

ТРЕБОВАНИЯ К КОТЛАМ И БЕСПОГРУЗОЧНЫМ НАПОРНЫМ СОСУДАМ.

ОБЩИЕ ТРЕБОВАНИЯ

3a.21 Штамповка.
3а.22 Прочие государственные марки.
3a.23 Трещина внахлестном шве.
3a.24 Управление котлом.
3a.25 Редукционные станции.
3a.26 Предохранительные устройства.
3a.27 Различное рабочее давление.
3a.28 Продувочные баки.
3a.29 Выпускные отверстия.
3a.30 Электрические котлы.
3a.31 Котлы с принудительной циркуляцией.
3a.32 Опоры.
3a.33 Взрывозащищенные двери.
3a.34 Вентиляция для оборудования для сжигания.
3a.35 Лестницы и взлетно-посадочные полосы.
3a.36 Зазоры.
3a.37 Специальное исполнение.
3a.38 Коммерческие системы розлива напитков.
3a.39 Готовые детали.

УСТАНОВКИ ЭНЕРГЕТИЧЕСКИХ КОТЛОВ

3a.51 Соответствие нормам ASME для энергетических котлов.

УСТАНОВКИ ОТОПИТЕЛЬНЫХ КОТЛОВ НИЗКОГО ДАВЛЕНИЯ

3a.61 Соответствие нормам ASME для котлов низкого давления.
3a.62 Регистрация и установка.

УСТАНОВКИ БЕЗГОРЯЧИХ СОСУДОВ ПОД ДАВЛЕНИЕМ

3a.71 Соответствие нормам ASME для установки сосудов под давлением без огня.

РЕМОНТ И ИЗМЕНЕНИЯ

3а.81 Капитальный ремонт и переделки.
3а.82 Реконструкция и ремонт.
3a.83 Ремонт сваркой.

ОБЩИЕ ТРЕБОВАНИЯ

§ 3а.21. Штамповка.

(a) Котел или сосуд высокого давления без топки, предназначенный для использования в этом Содружестве, должен быть построен в соответствии с применимыми строительными нормами ASME или соответствовать требованиям раздела 7 закона (35 P. S. § 1331.7).



(b) Котел или сосуд под давлением без топки, изготовленный в соответствии с нормами ASME, должен быть проштампован соответствующим символом ASME, информацией производителя в соответствии с требованиями к штамповке строительных норм и правил и его регистрационным номером в Национальном совете. Штамповка может быть нанесена на заводскую табличку в соответствии с строительными нормами.



(c) Требования Национального совета по регистрации и печати не применяются к чугунным котлам, которые сконструированы в соответствии с положениями Кодекса ASME и не требуют окончательной проверки инспектором Национального совета.



(d) Новый котел или сосуд высокого давления без топки, установленный в этом Содружестве, должен иметь идентификационный серийный номер, состоящий из символа замкового камня и цифр, который не может быть меньше 5/16 дюймов в высоту и располагаться следующим образом. :







(e) Котел или сосуд высокого давления без топки, который не соответствует Кодексу ASME, может быть проштампован специальным номером Пенсильвании, если он соответствует требованиям раздела 7(b) закона.



(f) Департамент может принять котел или сосуд высокого давления без топки с регистрационным номером из другого штата для использования в этом Содружестве, если инспектор Национального совета проверил и утвердил котел или сосуд высокого давления без топки во время строительства.



(g) Штамповка, требуемая в соответствии с настоящим разделом, должна быть всегда видна и не может быть скрыта краской или защитной пленкой.

§ 3а.22. Другие государственные марки.

Котел или сосуд под давлением без топки, проштампованный символом ASME и другим государственным штампом, может быть установлен и эксплуатироваться, если инспектор Национального совета засвидетельствовал его строительство и отчет о заводских данных предоставлен Департаменту с заполненной формой намерения установить, предоставленной Департаментом в соответствии с § 3a.98 (относительно утверждения плана).

§ 3а.23. Трещина внахлестного шва.

Корпус или барабан котла или безтопливного сосуда под давлением, имеющие трещину внахлестку вдоль продольного заклепочного соединения, должны быть немедленно выведены из эксплуатации. Ремонт не может производиться без согласования с Департаментом.

§ 3а.24. Управление котлом.

(a) Установка органов управления котлом, выполненная после 4 февраля 2006 г., должна соответствовать ASME CSD 1 и NFPA 85.



(b) Техническое обслуживание и осмотр котлов должны соответствовать ANSI/NB 23.

§ 3а.25. Станции понижения давления.

(a) Установка редукционных станций должна соответствовать ASME B 31.1.



(b) Байпасы с ручным управлением вокруг редукционных клапанов могут использоваться, если пропускная способность байпаса не превышает пропускную способность редукционного клапана. Байпасы с ручным управлением могут использоваться вокруг редукционных клапанов с большей пропускной способностью, чем у редукционного клапана, если система или невоспламеняющийся сосуд высокого давления имеют достаточную защиту предохранительного или предохранительного клапана или соответствуют требованиям системы высокого давления.



(c) Манометр должен быть установлен на стороне низкого давления редукционной станции.

§ 3а.26. Устройства безопасности.

(a) Котел или сосуд высокого давления, работающий без топки, должен быть защищен предохранительными предохранительными устройствами, а также устройствами индикации и управления, достаточными для обеспечения его безопасной работы, которые отвечают всем следующим требованиям:

(1) Устройства должны быть сконструированы, расположены, установлены и обслуживаться таким образом, чтобы предохранительные устройства не выходили из строя.



(2) Устройства должны иметь достаточную пропускную способность, чтобы предотвратить повышение давления в котле или безтопливном сосуде под давлением более чем на 10% выше максимально допустимого рабочего давления с учетом влияния статического напора.



(3) Выбросы из предохранительных устройств должны быть отведены в безопасное место вдали от котла или неиспользованного сосуда высокого давления.

(b) Предохранительные клапаны для других жидкостей, кроме вредных жидкостей или токсичных паров, должны быть клапанами прямого действия подпружиненного типа, сконструированными с прочными подъемными устройствами, чтобы диск мог быть поднят со своего места с помощью шпинделя не менее чем на 1/8 диаметра клапана, если давление в сосуде составляет 75% от настройки предохранительного клапана.



(c) Каждый предохранительный клапан должен иметь четкую маркировку производителя размером 1/4 дюйма или больше. Маркировка должна содержать всю следующую информацию, выбитую на клапане, на корпусе клапана или на табличке, надежно закрепленной на клапане:

(1) Название или идентифицирующая торговая марка производителя.



(2) Размер трубы на входе клапана в дюймах.



(3) Давление в фунтах, при котором клапан открывается.



(4) Продувка, в фунтах.

(d) Если вход клапана не имеет резьбы, начальный диаметр входа не может быть меньше внутреннего диаметра стандартной трубы того же размера.



(e) Разница между давлением открытия и закрытия предохранительного клапана должна составлять не менее 20 %.



(f) Существующие предохранительные клапаны со штампом ASME, отличным от требований подраздела (c), разрешены, если предохранительные клапаны имеют аналогичную конструкцию и пропускную способность.



(g) Запрещается использовать предохранительные клапаны с чугунным седлом или диском.



(h) Если используется более одного предохранительного клапана, пропускная способность должна представлять собой суммарную пропускную способность всех предохранительных клапанов.



(i) Котел или сосуд высокого давления без топки, в котором давление не создается, а создается из внешнего источника, должен иметь предохранительное устройство, соединенное с сосудом или системой, которую оно защищает таким образом, чтобы предотвратить повышение давления выше максимально допустимое давление.



(j) Котел или сосуд высокого давления без топки, в котором может создаваться давление, должен иметь предохранительное устройство или устройства, соединенные непосредственно с сосудом, и соответствовать всем следующим требованиям:

(1) Если содержимое сосуда может вызвать помехи в работе сосуда или предохранительного клапана, когда значение безопасности указано непосредственно, предохранительный клапан или клапаны могут быть подсоединены таким образом, чтобы избежать помех.



(2) Можно использовать выпускную трубу. Труба должна быть полноразмерной и иметь открытый слив, чтобы предотвратить попадание жидкости в верхнюю часть предохранительного клапана. Клапан нельзя размещать на выпускной трубе между предохранительным клапаном и атмосферой.



(3) Колено может быть размещено на спускной трубе, если оно расположено близко к выпускному отверстию предохранительного клапана или спускная труба надежно закреплена и поддерживается. Если два или более предохранительных устройства размещаются на одном соединении, то соединение должно иметь площадь поперечного сечения, по крайней мере, равную общей площади вводов предохранительных устройств.

(k) Каждый предохранительный клапан, который подвергается воздействию температуры 32°F или ниже, должен иметь дренажное отверстие диаметром не менее 3/8 дюйма в самой нижней точке, где может собираться вода.



(l) Пружина в предохранительном или предохранительном клапане, используемом для давления 250 фунтов на квадратный дюйм и менее, не может сбрасываться при давлении более чем на 10 % выше или на 19 % ниже давления, при котором клапан помечен. Для давления выше 250 фунтов на квадратный дюйм пружина не может сбрасываться при любом давлении более чем на 5 % выше или на 50 % ниже давления, при котором помечен предохранительный или предохранительный клапан.



(м) Предохранительные клапаны для баллонов со сжатым воздухом не должны иметь диаметр более 3 дюймов. Клапаны должны быть рассчитаны на максимальное количество кубических футов свободного воздуха, которое может подаваться в минуту.



(n) Разрывная мембрана может использоваться в качестве предохранительного устройства на котлах или сосудах под давлением без сжигания, содержащих нетоксичные газы, если она рассчитана на разрушение при давлении, не превышающем расчетное давление сосуда.



(o) Предохранительные клапаны в системах, использующих токсичные газы, должны выпускаться в соответствии с Кодексом ASME, раздел VIII, раздел 1, 2 или 3.



(p) Компания или организация, имеющая сертификат, выданный Департаментом разрешения на сброс и повторную герметизацию предохранительных клапанов и предохранительных клапанов или действующую печать VR требуется для сброса и повторной герметизации предохранительных клапанов и предохранительных клапанов.



(q) Компания или организация, имеющая действующий штамп VR, требуется для ремонта предохранительных клапанов и предохранительных клапанов.



(r) Предохранительный или предохранительный клапан нельзя нагружать для поддержания рабочего давления, превышающего максимальное рабочее давление, указанное в сертификате эксплуатации котла или сосуда высокого давления без огня.



(s) Дополнительные или добавочные предохранительные или предохранительные клапаны, установленные на котле или сосуде высокого давления без топки, могут превышать максимальное рабочее давление, если клапаны соответствуют применимым строительным нормам или настоящей главе.

§ 3а.27. Различное рабочее давление.

(a) Как минимум один предохранительный клапан на каждом котле должен быть установлен на максимально допустимое рабочее давление или ниже него. Все другие клапаны могут быть настроены в диапазоне 3,0% выше максимально допустимого рабочего давления. Диапазон настройки всех клапанов насыщенного пара на котле не может превышать 10% от настройки клапана насыщенного пара на максимальное давление.



(b) Если котельная система состоит из котлов с различными максимально допустимыми рабочими давлениями, у которых минимальное значение настройки предохранительного клапана различается более чем на 6%, и которые соединены таким образом, что пар течет к котлу более низкого давления, котельная система должна соответствовать одному из следующие требования:

(1) В паропроводе должен быть установлен обратный клапан для защиты котлов низкого давления.



(2) Дополнительные предохранительные клапаны на стороне низкого давления котловой установки должны защищать котлы низкого давления и соответствовать следующим требованиям:

(i) Производительность дополнительного предохранительного клапана должна основываться на максимальном количестве пара, которое может попасть в систему низкого давления.
(ii) Дополнительные предохранительные клапаны должны иметь как минимум один клапан, настроенный на давление, не превышающее минимально допустимое давление.
(iii) Другие клапаны должны быть настроены в диапазоне не более чем на 3% выше минимального допустимого давления.

§ 3а.28. Продувочные баки.

(a) Отводящий трубопровод от энергетического котла или миниатюрного котла не должен сбрасываться непосредственно в канализацию. Продувочный резервуар будет использоваться, если условия не обеспечивают надлежащего и безопасного открытого сброса.



(b) ASME Раздел VIII, раздел l регулирует конструкцию металлических продувочных резервуаров.



(c) Площадь поперечного сечения на выходе из продувочных баков должна в два раза превышать площадь на входе. Выпускная труба должна быть расположена так, чтобы слив продувочного бака находился в пределах 8 дюймов от дна бака.



(d) Вентиляционная труба, площадь которой не менее чем в четыре раза превышает площадь входной трубы, должна вести во внешнюю атмосферу.



(e) Вентиляционные отверстия должны быть как можно более прямыми к наружному воздуху и выходить в безопасном месте. Между резервуаром и выпускным концом вентиляционной трубы не должно быть клапанов или других препятствий, таких как водяные карманы.



(f) Трубные соединения между продувочными клапанами котла и баком должны быть как можно более прямыми и соответствовать нормам ASME.



(g) Для очистки резервуара должен быть установлен люк или отверстие для доступа.



(h) Продувочный бак, который не вентилируется, как требуется в этом разделе, должен соответствовать одному из следующих требований:

(1) Сконструирован так, чтобы выдерживать давление, равное давлению, допустимому для прикрепленного к нему котла.



(2) Оснащен предохранительным клапаном или клапанами достаточной мощности для предотвращения превышения давлением безопасного рабочего давления резервуара.

§ 3а.29. Разгрузочные патрубки.

Сброс предохранительных клапанов котла, производящего более 500 фунтов пара в час, должен быть отведен по трубопроводу во внешнюю атмосферу и в безопасную точку сброса. Продувочные трубы и другие выпускные отверстия должны быть расположены так, чтобы предотвратить травмы персонала.

§ 3а.30. Электрические котлы.

Приборы, необходимые для электрических котлов, должны быть присоединены к котлам в соответствии со следующими требованиями:

(1) Для заземления корпуса котла должен быть предусмотрен кабель, сечение которого должно быть таким же, как и входящая в котел линия электропитания. Кабель должен быть постоянно подключен и заземлен.



(2) Вокруг высоковольтных вводов должен быть установлен соответствующий экран или ограждение с табличкой, предупреждающей о высоком напряжении. Экран или ограждение должны быть расположены таким образом, чтобы предотвратить случайный контакт человека с цепью высокого напряжения.



(3) Цепь питания котла должна быть разомкнута при регулировке предохранительных клапанов.



(4) Линия электропитания должна быть разомкнута, когда котел находится под давлением пара и оператор выполняет необходимую регулировку.



(5) Предохранительные или предохранительные клапаны должны иметь пропускную способность 3 1/2 фунта в час на каждый киловатт.



(6) Соединители заземления корпуса котла должны быть установлены в соответствии со всеми следующими требованиями:

(i) NEC, глава 4, за исключением того, что размер кабеля должен соответствовать параграфу (1).
(ii) Проводник будет постоянно прикреплен к корпусу котла с помощью подходящих проушин, соединителей давления, зажимов или других средств, утвержденных Департаментом. Соединители, для сохранения соединения которых требуется припой, использовать нельзя.

§ 3а.

31. Котлы с принудительной циркуляцией.

Котлы с принудительной циркуляцией и котлы без стационарного паропровода или водопровода должны соответствовать Кодексу ASME, раздел 1.

§ 3а.32. Поддерживает.

(a) Котел или сосуд высокого давления без топки должен поддерживаться каменной кладкой или конструкционными опорами, достаточными для безопасной поддержки котла или сосуда и его содержимого.



(b) Сосуд воздушного компрессора должен быть амортизирован.

§ 3а.33. Двери взрыва.

Топочные котлы Stoker, работающие на избыточном давлении, должны быть оборудованы взрывозащитными дверями для сброса давления в топке. Взрывозащитные двери должны быть расположены в установочной стене в пределах 7 футов от площадки для стрельбы или любой платформы и должны быть снабжены прочными дефлекторами для отвода взрыва от персонала.

§ 3а.34. Вентиляция для топочного оборудования.

Необходимо обеспечить достаточное количество воздуха для поддержки горения. Должны быть использованы рекомендации производителя оборудования.

§ 3а.35. Лестницы и взлетно-посадочные полосы.

(a) Требуются проходы, подъездные пути и платформы между котлами и над ними, которые находятся на высоте более 8 футов от рабочего этажа, чтобы обеспечить доступ для эксплуатации и обслуживания.



(b) Проходы, взлетно-посадочные полосы и платформы должны соответствовать следующим требованиям:

(1) Изготавливаться из металла.



(2) Изготавливаться из защитных ступеней, стандартной решетки или аналогичного материала с минимальной шириной в свету 30 дюймов.



(3) Изготавливаться с помощью болтов, сварки или заклепок.



(4) Иметь поручни высотой 42 дюйма с промежуточной рейкой и 6-дюймовым бортиком.

(c) Лестница, которая является средством доступа к проходам, взлетно-посадочным полосам или платформам, не должна превышать угол 45°.



(d) Должна быть построена лестница, служащая средством доступа к проходам, подъездным путям или платформам:

(1) Из металла.



(2) Таким образом, перекладины проходят через лонжероны и постоянно крепятся к боковым поручням.



(3) Таким образом, передняя часть ступенек находится на расстоянии не менее 30 дюймов от ближайшего постоянного объекта на стороне подъема по лестнице.



(4) Таким образом, задняя часть перекладин находится на расстоянии не менее 6 1/2 дюймов от ближайшего постоянного объекта.



(5) Таким образом, ширина в чистоте не менее 15 дюймов от осевой линии лестницы с обеих сторон передней части лестницы.

(e) Сварщик, имеющий квалификацию в соответствии со Стандартными квалификационными процедурами Американского общества сварщиков, требуется для сварки проходов, взлетно-посадочных полос, платформ или лестниц.



(f) Переход, взлетно-посадочная полоса или платформа, длина которых превышает 6 футов, должны иметь по крайней мере два пути выхода.

§ 3а.36. Зазоры.

(a) Для котлов, установленных после 1 января 1960 г., применяются следующие зазоры:

(1) Минимальный зазор вокруг каждого котла должен составлять 30 дюймов и не менее 6 футов от пола до препятствий над головой.



(2) Минимальный зазор вокруг каждого необожженного сосуда высокого давления должен составлять 18 дюймов. Минимальный зазор перед крышкой люка должен составлять 30 дюймов.



(3) Зазор не менее 12 дюймов должен быть обеспечен между полом и нижним днищем или нижней частью кожуха необожженного сосуда высокого давления. Расстояние зазора должно быть измерением от придатка сосуда до следующего объекта.

(b) Следующие требования применяются к отдельной установке или сборке накопительных водонагревателей или проточных водонагревателей, которые работают как единое целое:

(1) Устройство может быть установлено с минимальным зазором в 6 дюймов между компонентами, если вокруг узла должен поддерживаться зазор в 18 дюймов. Зазор перед отверстием люка должен составлять не менее 30 дюймов.



(2) Входная мощность сборки не может превышать 9 миллионов БТЕ.



(3) Корпуса должны легко сниматься для осмотра, если они предусмотрены.

(c) Новое здание с несколькими котловыми установками должно соответствовать следующим требованиям к минимальным зазорам над головой:

(1) Между платформой котла и потолком: 7 футов.



(2) Между верхней частью котла и потолком для всех установок: 3 1/2 фута.



(3) Между самой высокой точкой любого клапана или фитинга и потолком: 6 дюймов.

(d) Подразделы (a) и (b) не применяются к сосудам под давлением комплектных единиц заводской сборки, на которые распространяется действие § 3a.111 (относительно проверок на месте), если имеется достаточный зазор для эксплуатации и проверки. Подпункт (а) применяется ко всему устройству, собранному на заводе.



(e) Минимальный зазор вокруг настенного котла должен составлять 30 дюймов, за исключением стороны настенного монтажа.



(f) Расстояние между модулями в модульной системе может быть уменьшено в соответствии с рекомендациями производителя, если вся модульная котельная система соответствует требованиям подраздела (a)(1) в размере 30 дюймов.



(g) Этот раздел не применяется к миниатюрным котлам, если котел можно безопасно осмотреть в установленном виде.



(h) Опасность споткнуться не допускается.

§ 3а.37. Специальный дизайн.

(a) Владелец или пользователь нового котла или сосуда под давлением без топки, имеющего необычные особенности специальной конструкции, предназначенного для установки и эксплуатации в этом Содружестве, должен представить в Департамент на утверждение все следующее:

(1) Одна копия полных спецификаций.



(2) Чертежи, показывающие все детали предлагаемой конструкции и метод расчета, используемый при определении безопасного рабочего давления для каждого нового котла и сосуда высокого давления без топки.

(b) Котел специальной конструкции или сосуд высокого давления без топки не могут эксплуатироваться до тех пор, пока Департамент не утвердит их конструкцию.

§ 3а.38. Коммерческие системы розлива напитков.

(a) Необожженный сосуд высокого давления, используемый в коммерческой системе розлива напитков, должен иметь зазор 18 дюймов по крайней мере для 50% поверхности сосуда. Зазор оставшейся поверхности сосуда может быть уменьшен до 1 дюйма.



(b) Департамент выдает один сертификат эксплуатации и взимает один сбор в соответствии с § 3a.2 (относительно сборов) за все сосуды, используемые в коммерческой раздаточной системе в одном месте предприятия при одном и том же расчетном максимальном рабочем давлении. .

§ 3а.39. Изготовленные детали.

Детали, изготовленные для котлов или безтопливных сосудов под давлением, изготовленные в соответствии с нормами ASME, должны быть изготовлены и проштампованы в соответствии с применимым разделом норм ASME. Отчеты с данными должны быть предоставлены в соответствии с применимым разделом Кодекса ASME.

УСТАНОВКИ ЭНЕРГЕТИЧЕСКИХ КОТЛОВ

§ 3а.51. Соответствие нормам ASME для энергетических котлов.

Установка энергетических котлов должна соответствовать положениям раздела 1 Кодекса ASME, ASME/CSD1 и NFPA 85.

УСТАНОВКИ ОТОПИТЕЛЬНЫХ КОТЛОВ НИЗКОГО ДАВЛЕНИЯ

§ 3а.61. Соответствие нормам ASME для котлов низкого давления.

Установка отопительных котлов низкого давления должна соответствовать разделу IV Кодекса ASME и ASME/CSD 1.

§ 3а.62. Регистрация и установка.

(a) Монтажник стальных отопительных котлов низкого давления должен предоставить инспектору копию отчета производителя при установке котла.



(b) Чугунный котел при установке должен пройти гидростатические испытания. Инспектор может принять заводские гидростатические испытания.



(c) Монтажник чугунных котлов низкого давления должен представить в Департамент «Отчет об установке чугуна» по форме, предоставленной Департаментом. Отчет об установке Cast Iron содержит информацию о производителе, тестировании и установке.

УСТАНОВКИ БЕЗГОРЯЧИХ СОСУДОВ ПОД ДАВЛЕНИЕМ

§ 3а.71. Соответствие Кодексу ASME для установки сосудов под давлением без огня.

Установка сосудов под давлением без огня должна соответствовать разделам VIII или X Кодекса ASME.

РЕМОНТ И ИЗМЕНЕНИЯ

§ 3а.81. Капитальный ремонт и переделки.

(a) Владелец или пользователь котла или бестопливного сосуда под давлением должен проконсультироваться с инспектором по поводу ремонта, который влияет на рабочее давление или безопасность котла или бестопливного сосуда под давлением.



(b) Ремонт котла или сосуда под давлением без топки должен соответствовать применимым положениям Кодекса ASME или ANSI/NB 23. Производитель или ремонтная компания не может выполнять сварные ремонты и замену труб, не имея сертификата R » Печать.



(c) Владелец или пользователь котла или бестопливного сосуда под давлением должен проконсультироваться с инспектором, ответственным за заполнение отчета о сварном ремонте, до начала работ или ремонта, которые изменяют первоначальную конструкцию котла или бестопливного сосуда под давлением. Производитель или ремонтная компания, имеющая штамп ANSI/NB 23 «R», может вносить изменения в другие суда.



(d) Сварные швы должны быть задокументированы в выдаваемой Департаментом «Форме записи о ремонте сварных швов» или в форме R-1. Гидростатические испытания сварных ремонтов могут проводиться по усмотрению инспектора в соответствии с ANSI/NB23.



(e) Владелец или пользователь котла или сосуда под давлением без топки, который требует осмотра в соответствии с настоящей главой, должен немедленно уведомить Департамент при обнаружении дефекта, влияющего на безопасность котла или сосуда под давлением без топки.



§ 3а.82. Реконструкция и ремонт.

Качество изготовления, материалы, фитинги и приспособления, используемые при реконструкции или ремонте котла или безтопливного сосуда под давлением, должны соответствовать стандарту ANSI/NB 23. Котел или бестопочный сосуд под давлением не может быть введен в эксплуатацию до тех пор, пока инспектор не одобрит все ремонтные работы.

§ 3а.83. Ремонт сваркой.

(a) Сварочный ремонт должен соответствовать разделу IX Кодекса ASME.



(b) Ремонт котла или сосуда под давлением без сжигания, включающий сварку, может быть произведен, если инспектор одобряет ремонт и подписывает протокол сварных ремонтов.



(c) Ремонт сваркой плавлением должен соответствовать ANSI/NB 23.



(d) Ремонт, указанный как обычный в ANSI/NB 23, может быть предварительно одобрен инспектором.

Подраздел C. АДМИНИСТРАЦИЯ

3а.91 Сертификаты эксплуатации.
3a.92 Небезопасная работа.
3a.93 Уведомление об аварии.
3a.94 Перештамповка.
3a.95 Осуждение.
3a.96 Снятие с эксплуатации.
3a.97 Переустановка.
3a.98 Утверждение плана.
3a.99 Уведомление о недостаче.
3a.100 Апелляции.

§ 3а.91. Сертификаты эксплуатации.

(a) Департамент выдает свидетельство об эксплуатации котла или сосуда под давлением без топки после получения отчета об инспекции, указывающего, что котел или сосуд под давлением без топки безопасен для эксплуатации при предельном давлении, указанном в отчете об инспекции.



(b) Владелец или пользователь должен вывесить сертификат на видном месте, как можно ближе к котлу или сосуду высокого давления без топки.

§ 3а.92. Небезопасная эксплуатация.

Департамент приостановит действие сертификата эксплуатации и опечатает небезопасный котел или неиспользованный сосуд высокого давления. Лицо, фирма, товарищество или корпорация, эксплуатирующие котел или сосуд высокого давления без топки с приостановленным сертификатом эксплуатации, подлежат наказанию в соответствии со статьей 19.акта. (35 P. S. § 1331.19)

§ 3а.93. Уведомление об аварии.

(a) В соответствии с разделом 16 закона (35 P.S. § 1331.16) владелец, пользователь или оператор должны немедленно уведомить Департамент по телефону, факсу, электронной почте или через мессенджер об аварии или взрыве. Немедленное уведомление означает в течение 24 часов после аварии. Владелец, пользователь или оператор должны подать письменный отчет в Департамент по форме отчета Департамента об аварии котла в течение 5 дней после аварии. Бланк акта аварии котла можно получить на сайте Департамента.





(b) Котел или несгоревший сосуд под давлением, его части или оборудование, участвовавшие в аварии или взрыве, не могут быть удалены или перемещены до проведения инспекции Департамента, кроме как для предотвращения причинения вреда людям или имуществу.

§ 3а.94. Перештамповка.

(a) Инспектор проинструктирует владельца или пользователя о повторной штамповке котла или сосуда высокого давления без топки, когда штамповка становится нечеткой или отсоединяется. Владелец или пользователь должен подать в Департамент запрос на перештамповку котла или сосуда высокого давления без топки. Запрос должен сопровождаться подтверждением наличия оригинального штампа, состоящим из стирания оригинального штампа или копии паспорта производителя.



(b) Инспектор Департамента имеет единоличное право на перештамповку Департамента. Перештамповка будет содержать ту же информацию, что и исходная штамповка. Департамент не будет перештамповывать символ ASME.

§ 3а.95. Осуждение.

(a) Инспектор Департамента проштампует небезопасный котел или несгоревший сосуд высокого давления, зачеркнув штамп с серийным номером. Будет использоваться следующее обозначение:

Па < XX >



(b) Штамповка должна быть не менее 5/16 дюйма в высоту.



(c) Инспектор отдела удалит клеймо подраздела (a), если котел или сосуд высокого давления без топки был восстановлен или отремонтирован в соответствии с настоящей главой. Никакое другое лицо не может удалить клеймо.

§ 3а.96. Снятие со службы.

Владелец или пользователь должен уведомить Департамент о выводе котла или сосуда высокого давления из эксплуатации для ремонта или модификации в течение 10 дней.

§ 3а.97. Переустановка.

(a) Фитинги и приспособления, используемые для повторной установки котла и сосуда под давлением, должны соответствовать требованиям настоящей главы.



(b) Владелец или пользователь котла или сосуда под давлением без топки должен уведомить Департамент в течение 10 дней о новом местонахождении котла или сосуда под давлением без топки, которые перемещаются.



(c) Владелец или пользователь не может вводить повторно установленный котел или сосуд высокого давления без топки до тех пор, пока они не пройдут проверку Департамента.

§ 3а.98. Утверждение плана.

(a) Установка котла должна соответствовать всем требованиям данного раздела.



(b) Владелец котла должен представить в Департамент форму намерения об установке или другие данные, свидетельствующие о соответствии закону и настоящей главе, до установки котла.



(c) Владелец котла должен представить чертежи и запрос на отклонение в Промышленный совет, если монтажные зазоры не соответствуют требованиям § 3a.36 (относительно зазоров). Чертежи должны быть размером не менее 18 дюймов на 24 дюйма, выполненные в масштабе не менее 1/4 дюйма, равного 1 футу. Чертежи котельных установок должны содержать:

(1) Поэтажный план и разрез котельной.



(2) Предлагаемое расположение всех котлов, барабанов, коллекторов, дверей, датчиков пара, воздуха и воды, предохранительных устройств, продувочных устройств, всех необходимых трубопроводов и всех других частей и оборудования.



(3) Пути выхода из всего следующего:

(i) Котельные.
(ii) Выдувные ямы и зольники или переулки.
(iii) Туннели паропроводов высокого давления.
(iv) Другие места, где существует опасность для людей в замкнутом пространстве в случае взрыва.
(v) Платформы.

(4) Проходы над котлами.



(5) Размеры зазоров над, вокруг и между котлами, оборудованием и другими конструкциями.

§ 3а.99. Уведомление о дефиците.

(a) Департамент будет использовать следующие процедуры, если проверка выявит какое-либо нарушение закона или настоящей главы:

(1) Департамент направит письменное уведомление о недостатке владельцу или пользователю котла или сосуда под давлением без топки. Уведомление будет содержать описание нарушений и приказ об устранении нарушений и ремонте в течение 30 дней с даты выпуска. Когда нарушение связано с небезопасной эксплуатацией котла, Департамент будет действовать в соответствии с § 3a.9.2 (относительно небезопасной эксплуатации).



(2) Письменное уведомление о дефекте будет включать сертификат, требующий от владельца или пользователя котла или сосуда под давлением, работающего под давлением, подписать, поставить дату и вернуть сертификат после проведения корректирующих действий или ремонта. Департамент проверит котлы или сосуды под давлением без топки, которые были выведены из эксплуатации, чтобы проверить корректирующие действия или ремонт. Департамент должен одобрить корректирующие действия или ремонт до того, как котел или несгоревший сосуд высокого давления будут возвращены в эксплуатацию.



(3) Если владелец или пользователь котла или сосуда под давлением без топки не устраняет дефект в течение периода времени, указанного в уведомлении о дефекте, Департамент может инициировать действия по герметизации котла или сосуда под давлением без топки, издав приказ о демонстрации. причинить владельцу или пользователю котла или несгоревшего сосуда высокого давления.



(4) Приказ об обосновании должен содержать изложение оснований для иска, предполагаемые нарушения закона и настоящей главы, а также уведомление о том, что котел или несгоревший сосуд высокого давления могут быть опломбированы. Приказ об обосновании должен содержать уведомление о том, что владелец или пользователь должны предоставить письменный ответ в течение 30 дней. Департамент направит владельцу или пользователю заказное письмо или личное вручение приказа о предъявлении причины.



(5) Владелец или пользователь может подать письменный ответ на приказ о представлении причины в Департамент в течение 30 дней после вручения приказа о представлении причины. Ответ должен содержать конкретные признания или опровержения утверждений, содержащихся в заказе, чтобы показать причину, и изложить конкретные факты, вопросы права или толкования правил, на которые опирается владелец или пользователь. Ответ может содержать просьбу об отклонении или продлении срока для соблюдения.

(b) Департамент рассмотрит своевременно поданную просьбу об изменении или продлении срока или своевременно поданную апелляцию в качестве приостановления принудительного действия, если только Департамент не примет меры в соответствии с § 3a.92 (в отношении небезопасной эксплуатации) или котел представляет опасность для жизни или имущества в соответствии с разделом 10 (e) закона (35 P. S. § 1331.10 (e)).



(c) Департамент проверит котел или сосуд высокого давления без топки по истечении продленного срока или другого периода времени, предоставленного для соответствия в соответствии с настоящим разделом. Если котел или сосуд высокого давления без огня нарушает закон или эту главу после проверки, Департамент может опечатать или конфисковать котел или сосуд высокого давления без огня в соответствии с разделом 13 закона (35 P. S. § 1331.13). Департамент вручит заказ печати владельцу или пользователю заказным письмом или лично.



(d) В соответствии с разделом 13 закона Департамент направит уведомление о прекращении эксплуатации котлу или владельцу или пользователю неисправленного сосуда под давлением в связи с нарушением, которое не было устранено. Уведомление о прекращении эксплуатации требует от владельца или пользователя прекратить использование котла или сосуда высокого давления без топки в течение 24 часов. Котел или сосуд высокого давления без топки не могут быть возвращены в эксплуатацию до тех пор, пока не будут устранены нарушения, произведен ремонт и Департамент уведомит владельца или пользователя о том, что котел или сосуд высокого давления без огня можно вернуть в эксплуатацию.



(e) Подраздел (a) дополняет 1 Pa. Code §§ 35.14 и 35.37 (относительно приказов об обосновании причины и ответов на приказы об обосновании причины).

§ 3а.100. Обращения.

(a) Лицо, пострадавшее из-за уведомления о дефиците или уведомления о прекращении работы, может обжаловать приказ в Промышленный совет в течение 30 дней с момента издания приказа.



(b) Промышленный совет будет рассматривать ходатайства об отклонениях и продлении сроков, а также апелляции на решения Департамента.



(c) Правление может учитывать, помимо прочего, следующие факторы при рассмотрении и вынесении решения по запросу о продлении срока или изменении или другой соответствующей помощи:

(1) Разумность правил и положений Департамента, применяемых в конкретном случае.



(2) Степень, в которой увеличение времени или отклонение поставят пассажиров в небезопасные условия.



(3) Наличие профессионального или технического персонала, необходимого для соблюдения требований.



(4) Наличие материалов и оборудования, необходимых для соответствия требованиям.



(5) Усилия, предпринимаемые для защиты пассажиров от опасностей, связанных с котлами и незагоревшимися сосудами высокого давления.



(6) Прилагаются усилия для скорейшего выполнения требований.



(7) Компенсационные средства безопасности, обеспечивающие эквивалентную степень защиты пассажиров.

Подраздел D. ПРОВЕРКИ

3a.111 Полевые проверки.
3a.112 Подготовка к осмотру.
3a.113 Доступность для осмотра.
3a.114 Снятие покрытия для осмотра.
3a.115 Испытание гидростатическим давлением.
3a.116 Осмотр в ходе строительства.
3a.117 Отчет об инспекции.

§ 3а.111. Полевые проверки.

Полевые инспекции должны проводиться лицом, имеющим действующую Комиссию инспекторов Пенсильвании для проверки котлов и сосудов под давлением без топки в этом Содружестве. Выездные проверки проводятся в соответствии со следующим графиком:

(1) Энергетические котлы и технологические котлы будут проверяться внутри и снаружи, когда они не находятся под давлением, каждые 12 месяцев, за исключением случаев, предусмотренных в разделе 9 (e) и (f) закона (35 PS § 1331. 9 (e) и (f) ).



(2) Департамент может продлить внутренние проверки энергетических котлов до 24 месяцев и внутренние проверки технологических котлов до 60 месяцев, если котел проходит ежегодный внешний осмотр и выполняются все следующие требования:

г.

(i) Непрерывная очистка котловой воды под непосредственным наблюдением лица, обученного и имеющего опыт обработки воды, для контроля и ограничения коррозии и отложений.



(ii) Записи доступны для ознакомления и содержат следующее:

(A) Дата и время вывода котла из эксплуатации и причина вывода из эксплуатации.
(B) Ежедневный анализ проб воды, показывающий состояние воды и элементы или характеристики, вызывающие коррозию или другие повреждения котла или его частей.

(iii) Инспектор проводил ежегодные проверки котла, которые включали проверку элементов, указанных в пунктах (1) и (2).
(iv) Котел работает под непосредственным наблюдением обученного оператора.
(v) Записи осмотра не показывают значительного образования накипи, коррозии, эрозии или перегрева.

(3) Внутренний и внешний осмотр паропаровых котлов низкого давления, не находящихся под давлением, будет проводиться каждые 24 месяца.



(4) Внешний осмотр котлов горячего водоснабжения будет проводиться каждые 24 месяца. Инспектор может потребовать внутреннюю инспекцию из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.



(5) Внутренний осмотр стальных водогрейных котлов будет проводиться каждые 48 месяцев. Внешние проверки будут проводиться каждые 24 месяца.



(6) Внутренние и внешние проверки котлов низкого давления в школах будут проводиться каждые 24 месяца.



(7) Внешний осмотр чугунных котлов будет проводиться каждые 24 месяца и будет включать внутренний осмотр топки. Установка должна быть промыта до полной чистоты, если со стороны воды появляется ил.



(8) Резервуары под давлением без огня подлежат осмотру каждые 36 месяцев. Инспектор может потребовать внутренних инспекций из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.

§ 3а.112. Подготовка к осмотру.

(a) Владелец или пользователь должен подготовить котел или сосуд высокого давления без топки к внутренней проверке в соответствии с ANSI/NB23 после уведомления инспектора.



(b) Инспектор не будет осматривать котел или сосуд высокого давления без топки, которые не были должным образом подготовлены для внутреннего осмотра.

§ 3а.113. Доступность осмотра.

Подземные бестопочные сосуды под давлением должны устанавливаться или переустанавливаться таким образом, чтобы после 4 февраля 2006 г. можно было осуществлять внешний осмотр сосуда.

§ 3а.114. Снятие покрытия для осмотра.

Владелец или пользователь должен снять часть обшивки, установочной стенки или другой формы кожуха или кожуха, чтобы инспектор мог увидеть размер и шаг заклепок, а также другие данные, необходимые для определения безопасности котла или сосуда под давлением без огня, когда часть кожуха, установочной стенки или другой формы кожуха или кожуха не видна, и нет никаких других способов получить эту информацию.

§ 3а.115. Испытание гидростатическим давлением.

(a) Испытание гидростатическим давлением должно соответствовать следующим требованиям:

(1) Испытание гидростатическим давлением не может превышать следующие давления:

(i) Для котлов или безтопливных сосудов под давлением в полевых условиях в 1,5 раза больше максимально допустимого рабочего давления.
(ii) Для котлов локомотивов в 1,25 раза больше максимально допустимого рабочего давления.
(iii) Максимально допустимое рабочее давление для эмалированных сосудов под давлением без обжига.
(iv) Для сосудов под давлением без огня, изготовленных в соответствии с ASME, раздел VIII, раздел 1 после 1 января 2000 г., в 1,3 раза превышает максимально допустимое рабочее давление.
(v) Для несгоревших сосудов под давлением, изготовленных в соответствии с разделом VIII ASME, разделами 2 и 3, давление, предварительно одобренное инспектором.

(2) Давление должно постоянно контролироваться и не может превышать 106 % испытательного давления, разрешенного Кодексом ASME на момент строительства.



(3) Температура воды, используемой для проведения испытания, должна быть между 70° и 120°F.



(4) Предохранительный клапан должен быть удален или каждый клапан должен удерживаться на своем месте с помощью испытательного зажима. Завинчивание нажимного винта на пружину запрещается. Держатель штампа VR должен повторно пломбировать клапаны.



(5) Давление должно быть равно или ниже давления срабатывания предохранительного клапана, имеющего самую высокую настройку срабатывания, когда проводится испытание существующей установки для определения герметичности.

(b) Инспектор может потребовать проведения гидростатических испытаний после завершения ремонта, чтобы убедиться, что границы, содержащие давление, выдерживают расчетное давление.

§ 3а.116. Осмотр во время строительства.

Инспектор должен соблюдать требования ASME для проверки чугунных котлов в строительстве.

§ 3а.117. Отчет о проверке.

Инспектор должен представить копию инспекции каждого котла или сосуда под давлением без топки в Департамент не позднее, чем через 30 дней после инспекции.

Подраздел E. КОТЛЫ, УСТАНОВЛЕННЫЕ ДО 1 ИЮЛЯ 1916 ГОДА, И БЕСПОГРУЗНЫЕ НАПОРНЫЕ И ЭНЕРГЕТИЧЕСКИЕ КОТЛЫ, УСТАНОВЛЕННЫЕ ДО 1 СЕНТЯБРЯ 1937 ГОДА.

3a. 131 Допустимое рабочее давление.
3a.132 Плавкие вилки.
3a.133 Ремонт и замена.
3a.134 Утяжеленные предохранительные клапаны.

§ 3а.131. Допустимое рабочее давление.

Кодекс ASME регулирует расчет допустимого рабочего давления.

§ 3а.132. Плавкие заглушки.

Плавкие заглушки с противопожарным срабатыванием могут использоваться, если заглушки соответствуют требованиям разделов A19—A21, Приложение A, раздел I Кодекса ASME. Свечи необходимо менять ежегодно.

§ 3а.133. Ремонт и замена.

Ремонт или замена фитингов или приборов должны соответствовать требованиям к установке, изложенным в Кодексе ASME и ASME/CSD1.

§ 3а.134. Утяжеленные предохранительные клапаны.

Взвешенные значения безопасности не могут быть использованы для котлов или сосудов высокого давления без огня.

Подраздел F. ОТОПЛИТЕЛЬНЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ, УСТАНОВЛЕННЫЕ ДО 1 ИЮЛЯ 1916 ГОДА

3а. 141 Котлы клепаные.
3а.142 Котлы сварные.
3а.143 Чугунные котлы.
3a.144 Безопасное давление.
3a.145 Паровые запорные клапаны.

§ 3а.141. Клепаные котлы.

(a) Кодекс ASME регулирует определение максимально допустимого рабочего давления на корпус клепаного отопительного котла.



(b) Максимально допустимое рабочее давление парового котла не должно превышать 15 фунтов на квадратный дюйм.



(c) Максимально допустимое рабочее давление водогрейного котла не должно превышать 160 фунтов на квадратный дюйм при температуре не выше 250°F.

§ 3а.142. Сварные котлы.

Максимально допустимое рабочее давление на корпус нагревательного котла из сварной стали или кованого железа не должно превышать требований Кодекса ASME, раздел IV.

§ 3а.143. Чугунные котлы.

(a) Максимально допустимое рабочее давление на корпус чугунного котла не может превышать 15 фунтов на квадратный дюйм для парового котла и рабочее давление, указанное на штампе, для водогрейного котла.



(b) Максимально допустимое рабочее давление для котла с корпусом или днищем из чугуна и трубами из стали или кованого железа не может превышать 15 фунтов на квадратный дюйм для парового котла и рабочего давления, указанного на штампе, для водогрейного котла.

§ 3а.144. Безопасное давление.

Инспектор может снизить рабочее давление отопительного котла, если инспектор установит, что котел небезопасен для эксплуатации при утвержденном давлении и котел не отремонтирован должным образом. Инспектор может уменьшить рабочее давление в зависимости от оставшейся толщины границ давления и строительных требований.

§ 3а.145. Паровые запорные клапаны.

(a) Котел, оборудованный запорным клапаном пара, должен иметь обратный клапан на линии возврата конденсата между котлом и системой.



(b) Система отопления, оборудованная паровым запорным клапаном, должна иметь обратный клапан в трубе возврата конденсата из части системы, оборудованной паровым запорным клапаном.

Подглава G. БЕЗГОРЯЧИЕ СОСУДА ПОД ДАВЛЕНИЕМ, УСТАНОВЛЕННЫЕ ДО 1, 19 СЕНТЯБРЯ37

3a.151 Максимально допустимое рабочее давление.
3a.152 Предохранительные устройства.
3a.153 Трубные соединения и фитинги.
3a.154 Ремонт и восстановление.

§ 3а.151. Максимально допустимое рабочее давление.

(a) Максимально допустимое рабочее давление на корпусе невоспламеняемого сосуда высокого давления определяется следующим образом:

(1) Прочность самого слабого слоя, выполненного из толщины листа.



(2) Прочность плиты на растяжение.



(3) Эффективность продольного соединения.



(4) Внутренний диаметр хода.



(5) Коэффициент безопасности, разрешенный Кодексом ASME.

(b) Уравнение для расчета максимально допустимого рабочего давления:

TS × t × E = Максимально допустимое рабочее давление в фунтах на квадратный дюйм, где: R × FS



(1) TS соответствует предельной прочности листов оболочки в фунтах на квадратный дюйм. Если предел прочности при растяжении неизвестен, необходимо использовать 55 000 фунтов на квадратный дюйм для температур, не превышающих 700°F.



(2) T равна максимальной толщине листов оболочки самого слабого слоя в дюймах.



(3) E соответствует эффективности продольного соединения в зависимости от конструкции.

(i) ANSI/NB 23, Приложение C, разделы с A-1 по A-9, необходимо использовать для расчета эффективности заклепочного соединения.
(ii) Сварные соединения плавлением должны иметь текущие значения Е:

(A) Одинарная сварка внахлест составляет 40 %.
(B) Двойной сварной шов внахлест составляет 60 %.
(C) Одиночный стыковой шов составляет 60%.
(D) Двойной стыковой шов 75%.
(E) Кузнечный шов 70%.
(F) Паяная сталь и паяная медь 80%.

(4) R равен внутреннему радиусу самого слабого хода оболочки в дюймах, если толщина оболочки не превышает 10 % радиуса. Внешний радиус используется в уравнении, если толщина превышает 10% радиуса.



(5) FS соответствует минимальному коэффициенту безопасности, разрешенному данным разделом. Минимально допустимые коэффициенты безопасности следующие:

(i) Для необожженных сосудов под давлением, за исключением сосудов с нахлестным швом, минимальный коэффициент безопасности равен пяти.
(ii) Для необожженных сосудов под давлением с продольными соединениями внахлест минимальный коэффициент безопасности составляет 5 1/2.
(iii) Для необожженных сосудов под давлением с переустановленной или бывшей в употреблении конструкцией со швом внахлестку минимальный коэффициент безопасности равен шести.
(iv) Для необожженных сосудов под давлением с переустановленной или бывшей в употреблении стыковой накладкой или сварной конструкцией минимальный коэффициент безопасности составляет 5 1/2.

(c) Кодекс ASME, раздел VIII, раздел 1 включен в качестве максимально допустимого рабочего давления для цилиндрических сосудов высокого давления без огня, подвергающихся внешнему или разрушающему давлению.



(d) Формулы из Кодекса ASME, раздел VIII, разделы 1 и 2, или ASME, раздел X, включены и должны использоваться для расчета максимально допустимого давления для напора существующего несгоревшего сосуда под давлением, который не был построен в соответствии с настоящей главой.



(e) Влияние статического напора необходимо учитывать при проверке максимально допустимого рабочего давления существующего сосуда.

§ 3а.152. Приборы безопасности.

Сосуд под давлением без огня должен быть защищен предохранительными устройствами, требуемыми в § 3a.26 (a)-(o) (относительно предохранительных устройств).

§ 3а.153. Соединения труб и фитинги.

(a) Общее расположение трубопроводов должно быть спроектировано таким образом, чтобы уменьшить вибрацию, расширение и дренаж, а также обеспечить достаточную опору в соответствующих точках.



(b) Строительные нормы регулируют ремонт существующих систем трубопроводов высокого давления/температуры, установленных до 1998 года.

§ 3а.154. Ремонт и обновление.

Ремонт фитингов и органов управления должен соответствовать требованиям Кодекса ASME и требованиям ASME/CSD1 для установок.

Подраздел H. СПЕЦИАЛЬНЫЕ УСТАНОВКИ

3а.161 Модульные котлы.
3a.162 Переносные котлы.
3a.163 Водонагреватели с огневым змеевиком и проточные водонагреватели.
3a.164 Водонагреватели накопительные.
3a.165 Накопительный водонагреватель змеевика пара/горячей воды.
3a.166 Миниатюрные котлы и кухонное оборудование.
3a.167 Теплообменники горячей воды/пара.
3a.168 Автоклавы и быстро открывающиеся сосуды.
3a.169 Топливные рампы и системы трубопроводов.
3a.170 Нагреватели для бассейнов.
3а.171 Тепловозные котлы.

§ 3а.161. Модульные котлы.

(a) Модульный котел, как определено в Кодексе ASME, раздел IV, должен быть установлен в соответствии с § 3a.36 (относительно зазоров). Расстояние между модулями может быть уменьшено в соответствии с рекомендациями производителя, если вся модульная котельная система соответствует требованиям по зазору в 30 дюймов.



(b) Модульный котел должен иметь только один впускной и один выпускной клапан в соответствии с требованиями Кодекса ASME, раздел IV. Органы управления котлом должны соответствовать Кодексу ASME, раздел IV и ASME/CSD1.



(c) Проверка модульных котлов должна проводиться в соответствии с § 3a.111 (1)-(7) (относительно выездных проверок).

§ 3а.162. Переносные котлы.

(a) Переносной котел должен соответствовать требованиям § 3a.21 (относительно клеймения).



(b) Переносной котел может быть установлен в крытых прицепах при соблюдении всех следующих условий:

(1) С обоих концов котла предусмотрен зазор 30 дюймов.



(2) Тележка котла снабжена клиньями и закреплена на якоре для предотвращения движения во время работы.



(3) Котел закреплен на прицепе.



(4) В прицепе предусмотрено место или место для удаления котельных труб.



(5) Крыша или потолок прицепа обеспечивают пространство для правильной работы всех клапанов и приспособлений.

(c) Зазор с одной стороны котла, установленного в крытом прицепе, может быть уменьшен до 3 дюймов, если прицеп имеет съемные панели для снятия заглушек смотровых люков для осмотра и обслуживания.



(d) Пользователь или оператор должен уведомить Департамент в письменной форме и получить письменное разрешение Департамента, прежде чем переносной котел будет перемещен и введен в эксплуатацию.



(e) Проверка переносных котлов должна проводиться в соответствии с § 3a.111 (1)–(7) (относительно выездных проверок).

§ 3а.163. Водонагреватели с огневым змеевиком и проточные водонагреватели.

(a) Водонагреватели с змеевиком и проточные водонагреватели должны быть установлены в соответствии с Кодексом ASME, раздел IV, статьи HLW 700, HLW 800 и HG 614.



водонагреватель с пламенным змеевиком и проточный водонагреватель, если его средства управления соответствуют ASME CSD1 и требованиям по защите от избыточного давления Кодекса ASME. Судно должно соответствовать коду ASME, если ввод БТЕ превышает 200 000 БТЕ.



(c) Регуляторы температуры не должны превышать 210°F.



(d) Осмотр змеевиковых водонагревателей и проточных водонагревателей должен проводиться в соответствии с § 3a.111(4) (относительно полевых инспекций).

§ 3а.164. Накопительные водонагреватели.

(a) Накопительный водонагреватель должен быть установлен в соответствии с Кодексом ASME, раздел IV, статьи HLW 700 и HLW 800, и соответствовать требованиям к предохранительным клапанам ASME CSD1.



(b) Регуляторы температуры не должны превышать 210°F.



(c) Проверка накопительных водонагревателей должна проводиться в соответствии с § 3a.111(4) (относительно выездных проверок).

§ 3а.165. Накопительный водонагреватель с водяным паром/горячей водой.

(a) Конструкция и конструкция аккумулирующего водонагревателя со змеевиком пара/горячей воды должны соответствовать Кодексу ASME, раздел VIII, и дополнительным требованиям контроля ASME/CSD1.



(b) Регуляторы температуры не должны превышать 210°F.



(c) Осмотр аккумулирующих водонагревателей змеевика с паром/водой должен проводиться в соответствии с § 3a.111(8) (относительно полевых инспекций).

§ 3а.166. Миниатюрные котлы и кухонное оборудование.

(a) Миниатюрный котел должен быть изготовлен в соответствии с кодом ASME «S», «H» или «M». Котел, изготовленный в соответствии с кодом ASME «S» и «H», должен иметь штамп с регистрационным номером Национального совета.



(b) Требования к зазорам, содержащиеся в § 3a.36 (относительно зазоров), не распространяются на миниатюрный котел или кухонное оборудование, если все детали с принадлежностями, находящиеся под давлением, видны для осмотра.



(c) Миниатюрные средства управления котлом должны соответствовать ASME/CSD1.



(d) Смотровое стекло и манометр миниатюрного котла, установленного в шкафу, всегда должны быть видны во время работы.



(e) Выпуск из предохранительных клапанов должен быть отведен в безопасную точку.



(f) Горелки для газовых установок должны быть одобрены AGA.



(g) Проверка миниатюрных котлов и кухонного оборудования должна проводиться в соответствии с § 3a.111 (1)–(6) (относительно выездных проверок).

§ 3а.167. Теплообменники горячая вода/пар.

(a) Теплообменники должны изготавливаться в соответствии с нормами ASME.



(b) Теплообменники должны иметь достаточную защиту от избыточного давления для защиты обеих систем.



(c) Теплообменники, используемые для горячего водоснабжения, должны иметь концевой выключатель высокой температуры, не превышающий 210°F.



(d) Проверка теплообменников горячей воды/пара должна проводиться в соответствии с § 3a.111(8) (относительно полевых проверок).

§ 3а.168. Автоклавы и быстро открывающиеся сосуды.

(a) Инспектор должен осмотреть автоклавы и быстро открывающиеся сосуды с тщательным осмотром всех движущихся частей, запирающих устройств, штифтов и блокирующих устройств в соответствии с ANSI/NB 23.



(b) Автоклав и быстро открывающийся сосуд должны иметь системы блокировки, предотвращающие загрузку сосуда до тех пор, пока все отверстия и запорные устройства не будут полностью установлены на свои места.



(c) Размер устройства для сброса давления должен соответствовать табличке технических данных для давления. Производительность должна основываться на давлении и размере трубы или на общем клапане БТЕ котла.



(d) Осмотр автоклавов и быстро открывающихся сосудов должен проводиться в соответствии с § 3a.111(8) (относительно полевых инспекций).

§ 3а.169. Топливные рампы и системы трубопроводов.

(a) Трубопровод паровых систем низкого давления, за исключением материалов из ПВХ, должен соответствовать главам 10 и 12 IMC.



(b) Трубопроводы гидравлических систем низкого давления, за исключением материалов из ПВХ, должны соответствовать Главе 12 IMC.



(c) Конструкция и монтаж трубопроводов пара высокого давления и трубопроводов горячей воды высокой температуры должны соответствовать ASME B31. 1.



(d) Ремонт систем трубопроводов высокого давления/температуры, установленных до 1998 года, должен соответствовать строительным нормам.



(e) Установка топливных рамп и соответствующих трубопроводов должна соответствовать ASME/CSD1.



(f) Проверка топливных рамп и систем трубопроводов определяется типом котла, к которому подсоединена система, и выполняется в соответствии с § 3a.111 (относительно полевых проверок).

§ 3а.170. Нагреватели для бассейнов.

(a) Нагреватель для плавательного бассейна представляет собой проточный водонагреватель. Нагреватель должен соответствовать требованиям к конструкции Кодекса ASME, раздел IV, и требованиям к управлению ASME/CSD1, за исключением случаев, когда они освобождены в соответствии с § 3a.3(d) (относительно области применения).



(b) Трубопровод нагревателя бассейна может быть выполнен из поливинилхлоридного материала, рассчитанного на давление и температуру нагревателя после запорных клапанов.



(c) Проверка нагревателей для плавательных бассейнов должна проводиться в соответствии с § 3a.111(d) (относительно выездных проверок).

§ 3а.171. Локомотивные котлы.

(a) Новые установки для котлов локомотивов должны соответствовать Кодексу ASME, раздел I. выездных инспекций)

Общественная безопасность и охрана труда

Этот устав и правила перепечатаны только для справки. Официальный текст см. в Аннотированных статутах штата Нью-Джерси и в Административном кодексе штата Нью-Джерси.

Н.Дж.С.А. 34:1А-3. ОБЯЗАННОСТИ КОМИССАРА
34:1А-3	Обязанности комиссара
Н.Дж.С.А. 34:1-20. ПРАВИЛА, ПОЛОЖЕНИЯ И ПРИКАЗЫ
34:1-20	Правила, положения и приказы
Н. Дж.С.А. 34:1-47. БЮРО; ЭКСПОЗИЦИОННАЯ СОВЕТ
34:1-47	Совет по котлам, сосудам под давлением и правилам холодильного оборудования; композиции; правила и нормы
Н.Дж.С.А. 34:7-1 и далее. сл. ЛИЦЕНЗИРОВАНИЕ ИНЖЕНЕРА И ПОЖАРНОГО; КОТЛЫ, СОСУДА ПОД ДАВЛЕНИЕМ И ХОЛОДИЛЬНЫЕ УСТАНОВКИ
34:7-1	Необходима лицензия; чрезвычайные ситуации; исключения; администрация; экзамены
34:7-2	Заявка
34:7-2.1	Заявление о приеме в гражданство
34:7-3	Сборы; отзыв или приостановление действия лицензии
34:7-4	Форма лицензии
34:7-5	Изготовление лицензий и актов проверки оборудования по требованию
34:7-6	Наказания
34:7-7	Юрисдикция
34:7-8	Жалоба; процесс
34:7-9	Служба процесса
34:7-10	Отменено L. 1953, c. 33, с. 587, §§ 21, 22
34:7-11	Отменено L. 1953, c. 33, стр. 587, §§ 21, 22
34:7-12	Исполнение; обязательство
34:7-13	Отменено L. 1953, c. 33, с. 587, § 24
34:7-14	Осмотр котлов
34:7-15	Плата за осмотр и испытания; инспекция новых судов или строящихся судов
34:7-16	Дополнительный внешний осмотр; плата
34:7-17	Комиссар может заказать дополнительные проверки
34:7-18	Правила и нормы
34:7-19	Отчет страховой компании о проведении проверки
34:7-20	Отчет владельца; сборы
34:7-21	Непригодный сосуд, не подлежащий использованию
34:7-22	Повторная проверка
34:7-23	Соответствие стандартам
34:7-23. 1	Отменено L. 1960, c. 133, с. 646, § 6
34:7-24	Свидетельство об одобрении
34:7-25	Холодильные системы; осмотр; сборы; сертификат
34:7-26	Пенальти; восстановление
Н.Дж.А.К. 12:90. КОТЛЫ, СОСУДА ПОД ДАВЛЕНИЕМ И ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ
ПОДРАЗДЕЛ 1. ОБЩИЕ ПОЛОЖЕНИЯ
12:90-1.1	Название и цитата
12:90-1.2	Орган
12:90-1,3	Назначение
12:90-1.4	Объем
12:90-1,5	Документы, указанные по ссылке
12:90-1,6	Срок действия
ПОДРАЗДЕЛ 2. ОПРЕДЕЛЕНИЯ
12:90-2.1	Определения
ПОДРАЗДЕЛ 3. АДМИНИСТРИРОВАНИЕ
12:90-3.1	Сфера применения подраздела
12:90-3.2	Право входа
12:90-3.3	Оборудование, требующее лицензированного оператора
12:90-3.4	Лицензии на котлы высокого давления
12:90-3,5	Лицензии на котлы низкого давления
12:90-3,6	(Зарезервировано)
12:90-3.7	Лицензии на электростанции
12:90-3,8	Лицензии на холодильные установки
12:90-3. 9	Главный инженер и объем некоторых лицензий
12:90-3.10	Обязанности лицензированных лиц
12:90-3.11	Обязанности других участников
12:90-3.12	Квалификация инспекторов
12:90-3.13	Продление сертификатов компетентности
ПОДРАЗДЕЛ 4. КОТЛЫ
12:90-4.1	Сфера применения подраздела
12:90-4.2	Соответствие указанным стандартам
12:90-4.3	Классификация котлов
12:90-4.4	Котлы высокого давления
12:90-4,5	Котлы низкого давления
12:90-4,6	Настройки предохранительного устройства
12:90-4. 7	Резервуары и приемники продувки паровых котлов
12:90-4,8	Сварной ремонт и переделка котлов
12:90-4.9	Квалификация уполномоченных ремонтных фирм
12:90-4.10	Осмотр котлов
12:90-4.11	Ультразвуковой контроль
12:90-4.12	Плата и плата за посещение магазина для инспекции
12:90-4.13	Плата за выездную инспекцию
12:90-4.14	Регистрация котлов
12:90-4.15	(Зарезервировано)
12:90-4.16	(Зарезервировано)
ПОДРАЗДЕЛ 5. БЕСПОЖАРНЫЕ СОСУДА ПОД ДАВЛЕНИЕМ
12:90-5. 1	Сфера применения подраздела
12:90-5.2	Соответствие указанным стандартам
12:90-5.3	Классификация бестопочных сосудов под давлением
12:90-5.4	Беспламенные сосуды под давлением класса I
12:90-5,5	Беспламенные сосуды под давлением класса II
12:90-5.6	Беспламенные сосуды под давлением класса III
12:90-5.7	Беспламенные сосуды под давлением класса III — стандарт Нью-Джерси
12:90-5.8	Необожженные сосуды под давлением класса III — New Jersey Special
12:90-5.9	Беспламенные сосуды под давлением класса III — одобрено Нью-Джерси
12:90-5. 10	Беспламенные сосуды под давлением класса IV
12:90-5.11	Критерии проектирования
12:90-5.12	Сварной ремонт и переделка безобжиговых сосудов под давлением
12:90-5.13	Цеховой осмотр сосудов под давлением без огня
12:90-5.14	Полевая проверка непотопляемых сосудов под давлением
12:90-5.15	Плата и плата за посещение магазина для инспекции
12:90-5.16	Плата за выездную инспекцию
12:90-5.17	Регистрация бестопочных сосудов под давлением и сборы
12:90-5.18	Квалификация инспекторов
12:90-5.19	Регистрация инспекционных органов владельца-пользователя
ПОДРАЗДЕЛ 6. ХОЛОДИЛЬНЫЕ СИСТЕМЫ
12:90-6.1	Сфера применения подраздела
12:90-6.2	Соответствие указанным стандартам
12:90-6.3	Разгрузочные устройства
12:90-6.4	Осмотр холодильных систем
12:90-6,5	Плата за выездную инспекцию
ПОДРАЗДЕЛ 7. ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ
12:90-7.1	Сфера применения подраздела
12:90-7.2	Требования для сертификации
ПОДРАЗДЕЛ 8. ЛИЦЕНЗИРОВАНИЕ ЭКСПЛУАТАЦИОННЫХ МАТЕРИАЛОВ И ОПЕРАТОРОВ КОТЛОВ
12:90-8.1	Сфера применения подраздела
12:90-8. 2	Заявление на получение лицензий
12:90-8.3	Классификация лицензий для операторов
12:90-8.4	Право на получение лицензии оператора котла (черная печать)
12:90-8,5	Право на получение лицензии оператора котла низкого давления (черная печать)
12:90-8.6	Право на получение лицензии оператора котла высокого давления
12:90-8.7	Право на получение лицензии паромеханика третьего класса (синяя печать)
12:90-8.8	Право на получение лицензии инженера-холодильника третьего разряда (синяя печать)
12:90-8.9	Право на получение лицензии инженера-ядерщика
12:90-8. 10	Право на получение лицензии оператора крана с длинной стрелой
12:90-8.11	Право на получение лицензии инженера второго уровня (красная печать)
12:90-8.12	Право на получение лицензии инженера первого класса (золотая печать)
12:90-8.13	Другие соображения приемлемости
12:90-8.14	Экзамены
12:90-8.15	Предоставление лицензии
12:90-8.16	Повторное обследование
12:90-8.17	Размещение лицензии
12:90-8.18	Приостановление действия или отзыв лицензии
12:90-8.19	Продление лицензии
12:90-8. 20	Использование нелицензированного лица в чрезвычайных ситуациях
ПОДРАЗДЕЛ 9. НАРУШЕНИЯ И ШТРАФЫ
12:90-9.1	Нарушения
12:90-9.2	Населенные пункты
12:90-9.3	Окончательные решения агентства
12:90-9.4	Правоприменение
12:90-9,5	Апелляции
ПОДРАЗДЕЛ 10. СТАНДАРТЫ И ПУБЛИКАЦИИ, ССЫЛАЕМЫЕ В НАСТОЯЩЕЙ ГЛАВЕ
12:90-10.1	Документы, включенные посредством ссылки
12:90-10.2	Наличие документов для проверки
12:90-10.3	Наличие документов выдающих организаций

Глава 1А.

ДЕПАРТАМЕНТ ТРУДА
34:1А-3. Обязанности комиссара

Комиссар, как начальник отдела:

(а) Руководит работой отдела;

(b) Назначать и увольнять офицеров и другой персонал, работающий в департаменте, в соответствии с положениями Раздела 11 Пересмотренного Устава, государственной службы и других применимых законов, за исключением случаев, специально оговоренных в настоящем документе;

(c) Выполнять, осуществлять и выполнять функции, полномочия и обязанности департамента через такие подразделения, которые могут быть установлены настоящим актом или иным образом законом;

(d) организовывать работу отдела в таких подразделениях, не противоречащих положениям настоящего закона, а также в таких бюро и других организационных единицах, которые он может счесть необходимыми для эффективной и действенной работы;

(e) принимает, издает и обнародует от имени департамента такие правила и положения, которые могут быть разрешены законом;

(f) формулирует и принимает правила и положения для эффективного ведения работы и общего управления отделом, его должностными лицами и сотрудниками;

(g) инициировать или инициировать такие судебные разбирательства или процессы, которые могут быть необходимы для надлежащего исполнения и осуществления любых его полномочий или обязанностей;

(h) составлять ежегодный отчет губернатору и законодательному органу о деятельности департамента, а также представлять такие другие отчеты, которые губернатор будет время от времени запрашивать или которые могут потребоваться по закону;

(i) Координировать деятельность департамента и нескольких его отделов и других учреждений таким образом, чтобы исключить дублирование функций;

(j) Объединить в рамках департамента, насколько это практически возможно, все кадровые службы департамента и нескольких его отделов и других учреждений; и

(k) Выполнять такие другие функции, которые могут быть предписаны в этом законе или в любом другом законе.

Наверх

ГЛАВА 1. ОРГАНИЗАЦИЯ ОТДЕЛА ТРУДА

СТАТЬЯ 1. ОБЩИЕ ПОЛОЖЕНИЯ
34:1-20. Правила, положения и приказы

Комиссар может издавать и публиковать правила и положения, не противоречащие закону, если он сочтет это необходимым для обеспечения соблюдения положений настоящего раздела.

Всякий раз, когда обнаруживается, что существует какое-либо условие, противоречащее какому-либо положению этой главы, уполномоченный может письменным распоряжением, подписанным им, с указанием того, что должно быть сделано, и времени для выполнения, потребовать исправления такого условия.

Наверх

СТАТЬЯ 2. БЮРО; ЭКЗАМЕНАЦИОННАЯ КОМИССИЯ

34:1-47. Правила обращения с котлами, сосудами под давлением и холодильными установками; сочинение; правила и положения

Губернатор назначает 6 граждан этого штата, 2 из которых должны быть профессиональными инженерами, имеющими лицензию этого штата, и которые должны представлять следующие интересы: один производитель котлов, сосудов под давлением или холодильного оборудования; один уполномоченный страховщик котлов, сосудов под давлением и холодильного оборудования в этом государстве; один оператор котла, сосудов под давлением или холодильного оборудования в этом штате, имеющий лицензию Бюро механического контроля; 2 пользователя котлов, сосудов под давлением или холодильного оборудования в этом штате и один резидент этого штата, представляющий общественность.

Все эти назначенцы должны служить по усмотрению Губернатора и вместе с комиссаром и экзаменационной комиссией в бюро механической инспекции должны составлять комиссию по котлам, сосудам под давлением и правилам охлаждения. Этот совет собирается по созыву комиссара или его представителя, который является председателем, и обнародует после публичных слушаний, следующих за публикацией уведомления об упомянутых слушаниях, правила и положения для безопасного и надлежащего строительства и установка и использование паровых котлов, сосудов под давлением и холодильных установок, на которые распространяются положения статьи 2, главы 7 настоящего Раздела.

Наверх

ГЛАВА 7. ЛИЦЕНЗИРОВАНИЕ ИНЖЕНЕРОВ И ПОЖАРНЫХ; КОТЛЫ, СОСУДА ПОД НАПОРОМ И ХОЛОДИЛЬНЫЕ УСТАНОВКИ

СТАТЬЯ 1. ЛИЦЕНЗИРОВАНИЕ ИНЖЕНЕРА И ПОЖАРНОГО
34:7-1. Необходима лицензия; чрезвычайные ситуации; исключения; администрация; экзамены

Лицо, не имеющее лицензии, не должно эксплуатировать парогенератор и подобное оборудование, потенциально способное генерировать пар, с предохранительными устройствами, установленными выше 15 фунтов на квадратный дюйм. и мощностью более 6 лошадиных сил котла или парогенератора, если мощность превышает 6 лошадиных сил; грузоподъемной машиной независимо от движущей силы, когда длина стрелы превышает 99 футов; холодильная установка холодопроизводительностью более 24 тонн, использующая легковоспламеняющиеся или токсичные хладагенты; или паровая или водогрейная отопительная установка, указанная или номинальная мощность которой превышает либо 499 квадратных футов поверхности нагрева, либо 100 лошадиных сил котла, либо 1 000 киловатт, либо 4 000 000 британских тепловых единиц, потребляемых независимо от давления или температурных условий; и ни один владелец, агент, суперинтендант, менеджер или другое лицо, отвечающее за любое здание или сооружение, в котором такое оборудование расположено или используется, не должно использовать, вызывать или разрешать использование любого такого оборудования, описанного в этом разделе, за исключением тех случаев, когда находится в ведении лица, имеющего соответствующую лицензию, за исключением случаев чрезвычайной ситуации, а затем не более чем на 15 дней, если уполномоченный в письменной форме не продлит такое время, из которых в чрезвычайной ситуации владелец такого оборудования или агент, суперинтендант, менеджер или другое лицо в обвинение в этом должно незамедлительно уведомить бюро механической инспекции в письменной форме с полным изложением обстоятельств.

Положения настоящей главы не требуют лицензии от любого лица, отвечающего или управляющего следующим:

(1) любое оборудование, установленное только в аварийных целях, или

(2) любое оборудование, находящееся под юрисдикцией и контролем правительства США, работа которого активно регулируется федеральным агентством, или

(3) любой котел железнодорожного локомотива или локомотив любого типа, используемый на службе общего перевозчика, или

(4) любая холодильная установка, использующая хладагенты, относящиеся к Группе 1 Кодекса безопасности для механического охлаждения Американского общества инженеров-холодильщиков, утвержденного Американской ассоциацией стандартов, Inc., или

(5) Любое оборудование, имеющее предохранительные устройства, установленные на манометрический показатель 15 фунтов на квадратный дюйм или ниже или надежно отрегулированные для работы при температуре не выше 200 градусов по Фаренгейту при обслуживании отопительной установки в незанятом здании. Здание не считается «занятым» только на основании присутствия надзирателя или персонала службы безопасности или

.

(6) Любое паропроизводящее оборудование, имеющее предохранительные устройства, установленные на избыточное давление 15 фунтов на квадратный дюйм или ниже, или оборудование для горячей воды, надежно отрегулированное для автоматической работы при температуре не выше 250 градусов по Фаренгейту, и имеющее предохранительные устройства, настроенное на 160 фунтов или менее за квадратный дюйм при обслуживании отопительной установки, отличной от здания общественного собрания, при условии, что (а) оборудование должно быть защищено такой системой автоматического управления безопасностью, которая одобрена Государственным бюро механического надзора для автоматической работы; и (b) котельная установка и ее компоненты безопасности проверяются через разумные промежутки времени, когда здание занято, лицом, назначенным владельцем, агентом, суперинтендантом или менеджером, квалификация которого для работы с таким оборудованием была подтверждена Государственное бюро механической инспекции на основании 90 дней опыта и разумного изучения этим бюро в отношении такого оборудования. Под «эксплуатационным осмотром», указанным в настоящем подпункте, понимается визуальный осмотр всех индикаторов, манометров, термометров, внешних соединений и других предметов, которые могут быть осмотрены при внешнем осмотре. В помещении должен вестись журнал учета таких проверок, который должен быть открыт для проверки любым назначенным представителем Государственного бюро технического осмотра.

Положения настоящей статьи выполняются комиссаром через бюро механической инспекции. Экзамены на получение лицензии в соответствии с настоящей статьей проводятся экзаменационной комиссией или любым членом указанной комиссии.

Наверх

34:7-2. Приложение

Заявка на получение лицензии должна подаваться на бланках, предоставляемых для этой цели бюро механической инспекции, и в ней должны быть четко указаны имя, место жительства, возраст и квалификационный опыт заявителя. Заявитель должен быть гражданином Соединенных Штатов или официально заявить о своем намерении стать гражданином.

Наверх

34:7-2.1. Заявление о приеме в гражданство

Каждому заявителю, имеющему право на получение лицензии, который не является гражданином Соединенных Штатов, но который официально заявил о своем намерении стать гражданином, должна быть выдана лицензия, и он имеет право на ее ежегодное продление в течение 5-летнего периода, непосредственно следующего за его заявлением о это намерение, и после этого он будет иметь право на продление только после доказательства того, что он стал гражданином Соединенных Штатов.

Наверх

34:7-3. Сборы; отзыв или приостановление действия лицензии

Каждая заявка на экспертизу и на любую лицензию, выданную бюро, должна сопровождаться сборами, как указано в этом разделе. Сборы, установленные настоящим Договором в соответствии с положениями об изменении П.Л. 2003, с. 117 вступает в силу для государственных финансовых годов 2003-04 и 2004-05. После этого такие сборы могут быть скорректированы Комиссаром по вопросам труда в соответствии с тарифными планами, принятыми в соответствии с законодательством. Такие сборы подлежат оплате Уполномоченному по вопросам труда. Никакой другой платы за первоначальный экзамен или один повторный экзамен, проведенный в течение шести месяцев после первоначального экзамена, не взимается. Неявка на экзамен или получение проходного балла не дает заявителю права на возмещение какой-либо платы.

Исходное приложение: $50

Заявление на повышение класса или дополнительную классификацию: 40 долларов США

Дополнительные экзамены, превышающие 2, по любому заявлению: 20 долларов США

Ежегодное продление лицензии по запросу не позднее даты истечения срока действия: 20 долларов США

Продление лицензии на 3 года по запросу не позднее даты истечения срока действия: 40 долларов США

Заявление о продлении, если оно подано не позднее чем через 3 года после истечения срока действия и если все штрафы, законно наложенные на заявителя Бюро технической инспекции, были уплачены 1 год: 30 долларов США

В случае отказа таким образом продлить лицензию на период 3 года и 1 день после даты истечения срока действия все записи, относящиеся к такой лицензии, могут быть уничтожены в соответствии с «Законом об уничтожении публичных записей (1953 г. )», P.L. 1953, с. 410 (C. 47:3-15 и след.), и любая заявка на продление лицензии будет рассматриваться как первоначальная заявка на экспертизу. Все сборы, взимаемые в соответствии с этой статьей, должны быть направлены на обеспечение исполнения и административные расходы Отдела стандартов на рабочем месте в Министерстве труда.

Любая лицензия может быть отозвана или приостановлена ​​уполномоченным после получения доказательств некомпетентности, небрежности, опьянения при исполнении служебных обязанностей или других причин, свидетельствующих о том, что лицензиат не может иметь лицензию, после уведомления лицензиата и проведения слушания до один или несколько членов экзаменационной комиссии. В случае, если член или члены, проводящие слушание, рекомендуют отзыв или приостановку, уполномоченный не должен предпринимать никаких действий до тех пор, пока лицензиат не уведомится о рекомендации не менее чем за 15 дней и ему не будет предоставлена ​​возможность в течение этого периода времени. просить о повторном слушании перед комиссаром. После повторного слушания, если требуется, комиссар может подтвердить, изменить или отклонить такую ​​рекомендацию. В ожидании слушания или повторного слушания, как предусмотрено в этом параграфе, уполномоченный может санкционировать приостановление действия лицензии в интересах здоровья и безопасности.

Наверх

34:7-4. Форма лицензии

Форма лицензии должна быть утверждена уполномоченным.

Наверх

34:7-5. Изготовление лицензии и актов проверки оборудования по требованию

Каждый инженер и пожарный, получивший лицензию в соответствии с настоящей главой, должен, управляя или эксплуатируя любое оборудование, описанное в разделе 34:7-1, предъявлять все лицензии и акты проверки оборудования, требуемые в соответствии с настоящей главой, по требованию комиссара или любого сотрудника Департамента. труда и промышленности.

Наверх

34:7-6. Штрафы

Любое лицо, нарушающее любое из положений настоящей статьи, подлежит штрафу в размере не менее 500 долларов и не более 5000 долларов в день за каждое нарушение, подлежащему взысканию в судебном порядке или по соглашению. Должностное лицо корпорации, нарушившее любое из положений настоящей статьи, несет личную ответственность за нарушение, совершенное такой корпорацией. Любой менеджер, суперинтендант или другое лицо, ответственное за любое здание или другое место, в котором нарушается настоящая статья, несет ответственность за такое нарушение. Любая сумма, взысканная в качестве штрафа в соответствии с настоящим разделом, должна быть использована для покрытия расходов на обеспечение соблюдения и административных расходов Отдела стандартов на рабочем месте в Министерстве труда.

Наверх

34:7-7. Юрисдикция

Верховный суд и муниципальный суд обладают юрисдикцией по взысканию и приведению в исполнение штрафа, наложенного за нарушение любого положения настоящей статьи. Судебное разбирательство должно быть упрощенным и в соответствии с «законом об исполнении наказаний» (N.J.S. 2A:58-1 et seq.) и может быть начато в муниципалитете, где было совершено преступление, или где правонарушитель может быть вызван или арестован, или где он проживает.

Наверх

34:7-8. Жалоба; процесс

Все разбирательства, возбужденные в связи с нарушением настоящей статьи, должны осуществляться от имени уполномоченного в качестве истца. Процесс оформляется либо повесткой, либо ордером и выдается только по ходатайству уполномоченного, либо члена бюро инженерно-пожарных удостоверений, либо работника ведомства.

Наверх

34:7-9. Служба процесса

Любое дело в соответствии с положениями настоящей статьи должно обслуживаться комиссаром или членом лицензионного бюро инженеров и пожарных, или любым должностным лицом, уполномоченным обслуживать процесс в Высшем суде, Юридическом отделе, Особой гражданской части или муниципальных судах.

Наверх

34:7-10, 34:7-11. Отменено L. 1953, c. 33, с. 587, §§ 21, 22

Вернуться к началу

34:7-12. Исполнение; обязательство

Если после вынесения приговора в отношении любого лица, осужденного за нарушение настоящей статьи, не будет найдено достаточного количества имущества и движимого имущества, чтобы удовлетворить исполнение, суд направляет ответчика в обычную тюрьму графства, в котором вынесен обвинительный приговор, на срок, не превышающий тридцать дней.

Наверх

34:7-13. Отменено L. 1953, c. 33, с. 587, § 24

Наверх

34:7-14. Осмотр котлов

а. Все паровые или водогрейные котлы или аналогичное оборудование, потенциально способное производить пар, за исключением паровых котлов, имеющих соответствующие предохранительные устройства, настроенные на выпуск при давлении не более 15 фунтов на квадратный дюйм, манометр, или водогрейные котлы, имеющие соответствующие предохранительные устройства, настроенные на выпуск при давлении не более 160 фунтов на квадратный дюйм, избыточное давление, и какие водогрейные котлы надежно ограничены температурой, не превышающей 250 градусов по Фаренгейту, когда такие паровые или водогрейные котлы обслуживают жилые дома менее чем на шесть семей или другие жилища с жилых помещений вместимостью менее 25 человек должны проверяться и при необходимости подвергаться гидростатическим испытаниям не реже одного раза в год с интервалом в 12 месяцев инспектором отдела производственных стандартов, за исключением, однако, таких, как: могут быть застрахованы после регулярных проверок в соответствии с положениями настоящей статьи страховыми компаниями, инспекторы которых должны удовлетворительно сдать экзамен на или получили квалификационные аттестаты, утвержденные уполномоченным. Такой осмотр должен быть как полностью внутренним, так и внешним, насколько это позволяет конструкция, за исключением парового или водогрейного котла или аналогичного оборудования, работа которого является неотъемлемой частью непрерывного технологического процесса или необходима для него, внутренние осмотры могут, по усмотрению уполномоченного, выполняться с интервалами, превышающими 12 месяцев, как это разрешено прекращением операции по обработке. Проверка любого оборудования, описанного в настоящей главе, сертифицированным инспектором страховой компании допускается вместо государственной инспекции. Эта статья не применяется к любому котлу, имеющему поверхность нагрева менее 10 квадратных футов или теплопроизводительность менее 10 киловатт или 40 000 британских термальных единиц в час, или к оборудованию, находящемуся под юрисдикцией и контролем правительства Соединенных Штатов. которое активно регулируется федеральным агентством, или к оборудованию, используемому исключительно для приведения в движение автомобилей, регулируемых Разделом 39. пересмотренного Устава.

б. Все другие сосуды под давлением могут быть осмотрены и подвергнуты испытаниям после установки и периодически через такие промежутки времени, которые уполномоченный может установить в соответствии с правилами. Инспекции и испытания должны проводиться инспектором Отдела стандартов на рабочем месте, за исключением, однако, тех, которые могут быть застрахованы после регулярных проверок в соответствии с положениями настоящей статьи, страховыми компаниями, инспекторы которых должны удовлетворительно сдать экзамен. или получили сертификаты компетентности, утвержденные уполномоченным, или такие, которые могут регулярно проверяться сертифицированным пользователем-инспектором зарегистрированного инспекционного агентства, утвержденного уполномоченным. Такая пользовательская инспекция должна пройти экзамен или получить сертификат компетентности от уполномоченного, и проверка должна проводиться таким образом, который уполномоченный может установить в соответствии с правилами. Проверка любого оборудования, описанного в этом подразделе, сертифицированным инспектором страховой компании или сертифицированным пользователем-инспектором зарегистрированного инспекционного агентства, допускается вместо государственной инспекции, если такие проверки зарегистрированы в Отделе стандартов на рабочем месте, сопровождаемые сборами. в соответствии со следующим графиком; сборы, установленные по настоящему Соглашению в соответствии с положениями о внесении изменений в P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, после чего такие сборы могут быть скорректированы Комиссаром по труду в соответствии с тарифными планами, принятыми постановлением: от одного до 25 судов, 15,00 долларов США каждое; от 26 до 100 судов по 7,50 долл. США каждое; от 101 до 500 судов по 6 долларов за каждое; и более 500 судов по 4,50 доллара США каждое. Эти сборы взимаются с владельца или пользователя, но подлежат уплате инспекционным агентством Министерству труда.

Этот подраздел не применяется к любым сосудам под давлением:

(1) При внутреннем или внешнем давлении, не превышающем 15 фунтов на квадратный дюйм; или

(2) Имеющие внутренний диаметр не более 6 дюймов; или

(3) Используется для хранения воды в жилых домах, состоящих менее чем из шести семей, или в других жилых домах, вмещающих менее 25 человек, если не превышено ни одно из следующих ограничений:

(а) 200 градусов по Фаренгейту

(b) Вместимость 120 галлонов воды

(с) 160 фунтов на кв. дюйм изб.; или

(4) Под юрисдикцией и контролем правительства Соединенных Штатов, инспекция которого активно регулируется федеральным агентством; или к оборудованию, используемому исключительно для приведения в движение автомобилей, регулируемых Разделом 39 Пересмотренного Устава.

Наверх

34:7-15. Плата за осмотр и испытания; инспекция новых судов или строящихся судов

а. Для каждого внутреннего и внешнего осмотра сосудов, указанных в подразделе а. Р.С. 34:7-14, которые должны включать гидростатические испытания, если это будет сочтено необходимым, владелец, арендатор или оператор судна должен уплатить Министерству труда сбор в размере 40 долларов США за суда, имеющие 10 и не более 60 квадратных футов поверхности нагрева, 55 долларов США. для судов площадью поверхности нагрева более 60 и не более 1000 квадратных футов и 75 долларов США для судов площадью поверхности нагрева более 1000 квадратных футов; плюс фактические командировочные расходы инспектора. Сборы, установленные в соответствии с настоящим подразделом в соответствии с поправочными положениями P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, а затем может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением.

б. За каждую инспекцию судов, указанных в подразделе b. Р.С. 34:7-14, владелец, арендатор или оператор судна должен уплатить Министерству труда сбор в размере 10 долларов США за суда размером не более 30 квадратных футов, 20 долларов США за суда площадью более 30, но не более 60 квадратных футов, 30 долларов США за суда размером более 60, но не более 100 квадратных футов, 40 долларов США для судов площадью более 100 квадратных футов. При определении размерного класса следует использовать предельный диаметр, умноженный на длину сосуда, или эквивалентные размеры. Сборы, установленные в соответствии с настоящим подразделом в соответствии с поправочными положениями P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, а затем может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением.

в. Отдел стандартов на рабочем месте должен поддерживать службу инспекции с целью обеспечения заводской инспекции тех судов, которые регулируются главой 7 раздела 34 Пересмотренного Устава, которые находятся в стадии строительства или новые, или которые будут использоваться для других целей, кроме те, для которых первоначально были одобрены или которые никогда не подвергались предыдущей проверке в Нью-Джерси. Эта услуга предоставляется строителям, владельцам или пользователям таких судов в штате Нью-Джерси только по их запросу. Плата за эту услугу устанавливается комиссаром и составляет: (1) не более 50,00 долларов США за каждое проинспектированное судно, при условии, что он может установить плату за каждое посещение с целью инспекции в размере не менее 100,00 долларов США или более 300 долларов; (2) для проверки конструкции сосуда, не спроектированного в соответствии со стандартами, установленными Советом по котлам, сосудам под давлением и правилам холодильного оборудования, не менее 500 долларов США и не более 1500 долларов США. Сборы, установленные в соответствии с настоящим подразделом в соответствии с поправочными положениями P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата и впоследствии может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением.

Наверх

34:7-16. Дополнительный внешний осмотр; пошлина

В дополнение к ежегодному внутреннему и внешнему осмотру, при необходимости, может проводиться внешний осмотр каждого судна, указанного в подразделе а. Р.С. 34:7-14, которая должна производиться не позднее, чем через 6 месяцев после каждой ежегодной проверки, и за которую владелец, арендатор или оператор должен уплатить Министерству труда плату в размере 50 долларов. Сборы, установленные настоящим Соглашением в соответствии с положениями о внесении изменений в P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата и впоследствии может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением. Каждое судно, застрахованное страховой компанией, также может быть подвергнуто внешнему осмотру сертифицированным инспектором.

Наверх

34:7-17. Комиссар может заказать дополнительные проверки

Всякий раз, когда комиссар сочтет это необходимым, могут быть проведены дополнительные проверки судов, указанных в разделе 34:7-14а. настоящего Титула, который должен быть оплачен в соответствии с разделом 34:7-16 этого Титула.

Наверх

34:7-18. Правила и положения

Уполномоченный может устанавливать такие правила и положения, касающиеся порядка проведения инспекций, методов взимания сборов, оплаты счетов и выплаты денег со стороны сертифицированных инспекторов страховыми компаниями или зарегистрированными инспекционными агентствами, которые он сочтет необходимыми.

Наверх

34:7-19. Отчет страховой компании о проведении проверки

Страховая компания, проводящая осмотр любого судна, указанного в R. S. 34:7-14, должен составить отчет о такой инспекции уполномоченному таким образом и через такие промежутки времени, которые он может установить правилами, и должен заплатить уполномоченному вознаграждение в размере 20 долларов. Плата, установленная настоящим Договором в соответствии с положениями о внесении изменений в П.Л. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, а затем может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением.

Сборы подлежат оплате и взимаются с владельца, арендатора или оператора страховщиком или инспектором во время проверки каждого котла, застрахованного в пределах штата. Далее предусмотрено, что оплата этих сборов может быть произведена страховщиком другими способами, когда это требуется или разрешено комиссионером, как это предусмотрено в R.S. 34:7-18.

Наверх

34:7-20. Отчет владельца; сборы

Владелец любого судна, указанного в разделе 34:7-14 настоящего Титула, должен в течение 30 дней после вручения ему письменного уведомления об этом представить комиссару отчет об инспекции, проведенной в соответствии с настоящей статьей, в случае отсутствия из которых комиссар должен назначить инспектора для проведения проверки в соответствии с условиями такого уведомления. Сборы за любую инспекцию, проводимую в соответствии с настоящим разделом, должны быть оплачены владельцем комиссару. В случае неуплаты собственником такого сбора в течение 30 дней после осмотра комиссионер вправе подать иск о его взыскании в любой суд компетентной юрисдикции.

Наверх

34:7-21. Непригодный сосуд, не подлежащий использованию

Если после осмотра обнаруживается, что какое-либо судно, указанное в разделе 34:7-14 настоящего Титула, непригодно для использования, инспектор должен приказать прекратить его использование до тех пор, пока оно не будет должным образом отремонтировано или заменено. Владелец, прежде чем возобновить его использование, должен обеспечить надлежащий ремонт или замену и должен по его завершении уведомить уполномоченного, который должен назначить дальнейшую проверку. Если инспектор сочтет такое судно пригодным для использования, он должен предоставить владельцу свидетельство об одобрении для дальнейшего использования.

Наверх

34:7-22.

Повторная проверка

Владелец или оператор любого судна, указанного в разделе 34:7-14 настоящего Титула, неудовлетворенный результатом какой-либо проверки, может обратиться к комиссару по почте. По получении жалобы уполномоченный поручает одному из членов Бюро механической инспекции произвести осмотр такого судна и составить ему отчет, после чего он выносит свое решение, которое является окончательным.

Наверх

34:7-23. Соответствие стандартам

Никакие паровые котлы, сосуды под давлением или холодильные системы не могут продаваться, устанавливаться или использоваться в этом штате, если они не соответствуют таким правилам, положениям и стандартам, которые время от времени принимаются Советом по котлам, сосудам под давлением и холодильным установкам и правилам. уполномоченным по распоряжению Р.С. 34:1-47.

Наверх

34:7-23.1. Отменено Л. 1960 г., c. 133, с. 646, § 6

Наверх

34:7-24. Доказательство одобрения

После оплаты сборов за инспекцию и подачи отчета об инспекции уполномоченный должен предоставить свидетельство об одобрении владельцу или оператору любого судна, прошедшего инспекцию.

Наверх

34:7-25. Холодильные системы; осмотр; сборы; сертификат

Все холодильные системы, использующие легковоспламеняющиеся или токсичные хладагенты, с холодопроизводительностью более трех тонн или требующие более шести приводных лошадиных сил, и все холодильные системы, использующие негорючие и нетоксичные хладагенты, с холодопроизводительностью более 18 тонн или требующие приводной мощности более 36 лошадиных сил, с установленными предохранительными устройствами более 15 фунтов на квадратный дюйм и используемые на заводе любого размера или вместимости, должны ежегодно проверяться инспектором Бюро механической инспекции или страховой компании, как предусмотрено в подразделе а. Р.С. 4:7-14; а владелец, арендатор или оператор должны выполнять рекомендации инспектора в соответствии с правилами и положениями, принятыми Советом по котлам, сосудам под давлением и холодильным установкам Бюро механической инспекции и утвержденными уполномоченным. Плата за такую ​​проверку инспектором Бюро механического контроля составляет:

а. Холодильные установки 25 тонн и более, но менее 300 тонн холодопроизводительности, сумма 75 долларов США за каждую проверку;

б. Холодильные установки до 25 тонн и свыше 3 тонн холодопроизводительности, сумма 50$ за каждую проверку;

в. Холодильные установки холодопроизводительностью 300 тонн и более, сумма 100 долларов США за каждую проверку.

Сборы, установленные выше в соответствии с положениями о внесении изменений в P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, а затем может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением.

Вместо других проверок принимаются ежегодные проверки и отчеты об инспекциях холодильных систем страховыми компаниями, имеющими лицензию на ведение бизнеса в этом штате и иным образом соответствующие настоящей главе. Каждая страховая компания подает уполномоченному отчет о каждой инспекции и выплачивает ему вознаграждение в размере 20 долларов США за каждую ежегодную инспекцию холодильной системы, взимаемое страховщиком с владельца или арендатора инспектируемой установки. Такая плата, установленная в соответствии с положениями о внесении изменений в P.L. 2003, с. 117 действует в течение 2003-04 и 2004-05 финансовых годов штата, а затем может быть скорректирован Комиссаром по труду в соответствии с тарифными планами, утвержденными постановлением. После того, как владелец, арендатор или оператор соблюдают правила или положения, Бюро механической инспекции выдает сертификат, который действителен в течение одного года и дает право на эксплуатацию холодильной системы в течение этого времени. По истечении срока действия сертификат продлевается Бюро механического контроля, если холодильная система находится в надлежащем состоянии для эксплуатации в соответствии с установленными правилами Бюро механического контроля. Все сборы, взимаемые в соответствии с главой 7 Раздела 34 Пересмотренного Устава, должны быть направлены на обеспечение исполнения и административные расходы Отдела стандартов на рабочем месте в Министерстве труда.

Наверх

34:7-26.

Штрафы; восстановление

Любой владелец, арендатор, продавец или оператор любого парового или водогрейного котла или аналогичного оборудования, указанного в R.S. 34:7-14, сосуд высокого давления или холодильная система, который должен продавать, использовать, обеспечивать или разрешать использование такого парового или водогрейного котла или аналогичного оборудования, указанного в R.S. 34:7-14, сосуд под давлением или система охлаждения в нарушение любого положения этой статьи подлежит штрафу в размере не менее 500,00 долларов США и не более 10 000,00 долларов США за каждое первое нарушение и не менее 500,00 долларов США и не более 25 000,00 долларов США за каждое последующее нарушение. правонарушение, взыскиваемое гражданским иском или, по усмотрению комиссара, налагаемое комиссаром в качестве компромисса. Все гражданские иски должны быть поданы Министерством труда в качестве истца и могут быть поданы в Специальную гражданскую часть, Юридический отдел Верховного суда округа или муниципальный суд муниципалитета, в котором произошло такое нарушение. Любая сумма, взысканная в качестве штрафа в соответствии с настоящим разделом, должна быть использована для покрытия расходов на обеспечение соблюдения и административных расходов Отдела стандартов на рабочем месте в Министерстве труда.

Наверх

N.J.A.C. 12:90 вт. сл. КОТЛЫ, СОСУДА ПОД ДАВЛЕНИЕМ И ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ

ПОДРАЗДЕЛ 1. ОБЩИЕ ПОЛОЖЕНИЯ
12:90-1.1 Название и ссылка

Эта глава должна быть известна и может цитироваться как N.J.A.C. 12:90, Котлы, сосуды под давлением и холодильное оборудование.

Наверх

12:90-1.2 Авторитет

Настоящие правила обнародованы в соответствии с Законом о лицензировании инженеров-эксплуататоров и пожарных штата Нью-Джерси. 34:7-1 и след. и Закон о котлах, сосудах под давлением и холодильном оборудовании, штат Нью-Джерси. 34:7-14 и след.

Наверх

12:90-1.3 Цель

(a) Целью данной главы является обеспечение разумных стандартов для:

1. Защита жизни и имущества при использовании котлов, сосудов под давлением и холодильных систем; и
2. Лицензирование инженеров и котельных.

Наверх

12:90-1.4 Область применения

(а) Настоящая глава применяется к:

1. Проектирование, строительство, модификация, ремонт, эксплуатация, эксплуатация и проверка котлов, сосудов под давлением и холодильных систем; и
2. Экзамен и аттестация инженеров по эксплуатации, машинистов котлов и кранов с длинной стрелой.

Наверх

12:90-1.5 Документы, указанные по ссылке

Доступность стандартов и публикаций, упомянутых в этой главе, объясняется в N.J.A.C. 12:90-10.

Наверх

12:90-1.6 Срок действия

Если какой-либо раздел, параграф, предложение или слово этой главы будут объявлены по какой-либо причине недействительными, такое решение не повлияет на остальные части этой главы.

Наверх

ПОДРАЗДЕЛ 2. ОПРЕДЕЛЕНИЯ

12:90-2.1 Определения

Следующие слова и термины, используемые в данной главе, имеют следующие значения, если в контексте явно не указано иное.

«Закон» («Закон об инспекции») означает Закон о котлах, сосудах под давлением и холодильном оборудовании штата Нью-Джерси. 34:7-14 и след.

«Закон» («Закон о лицензировании») означает Закон о лицензировании эксплуатирующих инженеров и пожарных штата Нью-Джерси. 34:7-1 и след.

«Внесение изменений» означает любое изменение элемента, описанного в исходном отчете с данными изготовителя, которое влияет на способность котла или сосуда высокого давления выдерживать давление. Нефизические изменения, такие как увеличение максимально допустимого рабочего давления (внутреннего или внешнего) или расчетной температуры котла или сосуда под давлением, должны рассматриваться как изменение. Снижение минимальной температуры, при котором требуются дополнительные механические испытания, также считается изменением.

«ANSI» означает Американский национальный институт стандартов.

«API» означает Американский институт нефти.

«Кодекс API-ASME» означает Кодекс Американского института нефти и Американского общества инженеров-механиков для сосудов под давлением без воспламенения для нефтяных жидкостей и газов, который существовал с 1934 по 1956 год и применим к сосудам под давлением без воспламенения класса II, описанным в N. J.A.C. 12:90-5.5.

«Сертифицированный инспектор API» означает инспектора, сертифицированного API для выполнения функций, указанных в API-510.

«API-510» означает код проверки сосудов под давлением для процедур технического обслуживания, осмотра, ремонта, изменения и перенастройки сосудов под давлением, используемых в нефтяной и химической промышленности.

«Одобрено» означает приемлемость для Комиссара труда и развития рабочей силы.

«ASHRAE» означает Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

«ASHRAE 15» означает Кодекс безопасности для механического охлаждения, опубликованный Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха.

«ASHRAE 34» означает стандарт по обозначению и классификации безопасности хладагентов, опубликованный Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха.

«ASME» означает Американское общество инженеров-механиков.

«Кодекс ASME» означает Кодекс котлов и сосудов под давлением Американского общества инженеров-механиков.

«Уполномоченный инспекционный орган» означает одно из следующих:

1. Штат Нью-Джерси;
2. Инспекционное агентство, уполномоченное выписывать страхование котлов и сосудов под давлением, и имеющее инспекторов, уполномоченных с действующим сертификатом компетентности для инспекции; или
3. Владелец-пользователь сосудов, работающих под давлением, который содержит установленный отдел инспекции, чья организация и процедуры инспекции соответствуют требованиям Национального совета или Американского института нефти, в зависимости от обстоятельств, и который зарегистрирован в Бюро соответствия котлов и сосудов под давлением (ББВК).

«Совет» означает Совет по котлам, сосудам под давлением и правилам холодильного оборудования, назначенный в соответствии с N.J.S.A. 34:1-38.1.

«Бойлер» означает закрытый сосуд, в котором вода нагревается, вырабатывается пар, пар перегревается или любое их сочетание под давлением или вакуумом для внешнего использования путем непосредственного нагревания. Термин «котел» должен включать в себя устройства, работающие на сжигании или утилизирующем тепле, для нагревания или испарения жидкостей, отличных от воды, если эти устройства отделены от технологических систем и являются самодостаточными.

1. «Котел низкого давления» означает котел, соответствующий N.J.A.C. 12:90-4.2(б)4.
2. «Отопительный котел» означает паровой или паровой котел, работающий при давлении, не превышающем 15 фунтов на квадратный дюйм, или водогрейный котел, работающий при температуре, не превышающей 250 градусов по Фаренгейту.
3. «Водяной отопительный котел» означает котел, в котором не вырабатывается пар, из которого циркулирует горячая вода для отопления, а затем возвращается в котел; и который работает при давлении, не превышающем 160 фунтов на квадратный дюйм, или при температуре 250 градусов по Фаренгейту, или при том и другом на выходе из котла или рядом с ним.
4. «Котел высокого давления» означает энергетический котел, в котором пар или другой пар вырабатывается под давлением более 15 фунтов на квадратный дюйм. Котел высокого давления также означает высокотемпературный водогрейный котел высокого давления или парогенератор-утилизатор.
5. «Высокотемпературный водогрейный котел» означает водогрейный котел, работающий при давлении, превышающем 160 фунтов на квадратный дюйм, или при температуре, превышающей 250 градусов по Фаренгейту.
6. «Парогенератор-утилизатор» означает котел высокого давления, в котором вырабатывается пар или другой пар и в котором пар перегревается. Термин «парогенератор с рекуперацией тепла» должен включать установки как с нагревом, так и с непрямым нагревом, источником тепла которых являются канальные горелки и/или отработанные выхлопные газы.
7. «Котел для подачи горячей воды» означает водогрейный котел низкого давления, имеющий объем более 120 галлонов или теплопроизводительность более 200 000 БТЕ/час (58,6 кВт) или рабочую температуру более 200 градусов по Фаренгейту, который обеспечивает подачу горячей воды для внешнего использования. к себе.
8. «Котел без топки» означает сосуд высокого давления без топки, в котором вырабатывается пар, за исключением испарителей, теплообменников или сосудов, в которых пар вырабатывается за счет использования тепла, возникающего в результате работы технологической системы, содержащей ряд сосудов под давлением, таких как используемые в производство химических и нефтепродуктов.

«Мощность котла в лошадиных силах» означает испарение 34,5 фунтов воды при температуре 212 градусов по Фаренгейту или ее эквивалента и при отсутствии надежных средств определения означает пять квадратных футов поверхности нагрева котла, или 10 киловатт входной мощности, или 40 000 БТЕ. вход.

«БТЕ» означает британскую тепловую единицу или количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту.

«Здание общественных собраний» означает здание собраний группы использования A, которое является местом собраний, как определено в Разделе 302.0 Основного национального строительного кодекса BOCA-19.84.

«Бюро соответствия котлов и сосудов под давлением» означает Бюро соответствия котлов и сосудов под давлением Отдела общественной безопасности, охраны труда и здоровья Министерства труда и развития штата Нью-Джерси.

«Квалификационный сертификат» означает сертификат, выданный лицу, сдавшему инспекционный экзамен, установленный Экзаменационной комиссией.

«Сертификационная инспекция» означает инспекцию, отчет о которой используется Главным инспектором в качестве основания для выдачи, удержания или отзыва Сертификата инспекции, как это предусмотрено в NJSA. 34:7-24.

«Сертификат проверки» означает документ, выданный Главным инспектором, в котором указывается, что изделие, удерживающее давление, соответствует требованиям настоящей главы.

«Главный инженер» означает лицо, имеющее соответствующую лицензию, которое для установления ответственности осуществляет надзор или руководит одним или несколькими лицензированными операторами котлов высокого давления, электростанций или холодильных систем, работающих на одном и том же предприятии.

«Главный инспектор» означает начальника Бюро по контролю котлов и сосудов под давлением.

«Уполномоченный» означает Уполномоченного по вопросам труда и развития рабочей силы или его или ее уполномоченного представителя.

«Операция непрерывной обработки» означает непрерывно работающую установку обработки или контроля состояния окружающей среды в нефтеперерабатывающей или химической промышленности, где соответствующий котел или аналогичное оборудование не может быть выведено из эксплуатации за пределами запланированного, заранее запланированного периодического отключения всю непрерывную операцию обработки без значительного ущерба безопасности, окружающей среде или экономическому ущербу.

«Отдел общественной безопасности, охраны труда и здоровья» означает Отдел общественной безопасности, охраны труда и здоровья Министерства труда и развития рабочей силы штата Нью-Джерси.

«Экзаменатор» означает физическое лицо, идентифицированное как член экзаменационной комиссии в соответствии с N.J.S.A. 34:1-38.1.

«Внешний осмотр» означает осмотр, проводимый во время работы котла или сосуда под давлением.

«Полевая инспекция сосудов под давлением без огня» означает внешние или внутренние проверки сосудов под давлением в соответствии с требованиями Кодекса инспекции Национального совета или API-510, за исключением нового строительства, ремонта или модификации.

«Кочегар» — машинист котла.

«Горючий» при описании хладагента означает хладагент, который классифицируется как A2, B2, A3 или B3 в соответствии с ASHRAE 34. Для смесей хладагентов, которым присвоена двойная классификация по их «составу» и условиям, «наихудший случай фракционирования «должна применяться классификация.

«Высокотоксичное» означает химическое вещество, вызывающее смертельную дозу или смертельную концентрацию, подпадающую под любую из следующих категорий:

1. Химическое вещество со средней летальной дозой (LD50) 50 миллиграммов или менее на килограмм массы тела при пероральном введении крысам-альбиносам весом от 200 до 300 граммов каждая; или
2. Химическое вещество со средней летальной дозой (ЛД50) 200 миллиграммов или менее на килограмм массы тела при введении в результате непрерывного контакта в течение 24 часов (или менее, если смерть наступает в течение 24 часов) с голой кожей кроликов-альбиносов весом от и по три килограмма каждый; или
3. Химическое вещество со средней летальной концентрацией (LC50) в воздухе 200 частей на миллион по объему или менее газа или пара или два миллиграмма на литр или менее тумана, дыма или пыли при непрерывном вдыхании в течение одного часа (или меньше, если смерть наступает в течение одного часа) крысам-альбиносам весом от 200 до 300 граммов каждая. (Смеси этих материалов с обычными материалами, такими как вода, могут не гарантировать классификацию как высокотоксичные. Хотя эта система в основном проста в применении, любая оценка опасности, необходимая для точной классификации этого типа материала, должна выполняться опытным специалистом. , технически грамотные лица.)

«В эксплуатации» означает термин, определенный в Кодексе инспекции Национального совета или API-510, Кодексе инспекции сосудов под давлением, в зависимости от обстоятельств.

«Осмотр в процессе эксплуатации» означает внешний или внутренний осмотр, проводимый инспектором для определения того, что элемент, удерживающий давление, соответствует требованиям настоящей главы.

«Инспектор» означает главного инспектора, государственного инспектора, инспектора агентства или инспектора владельца-пользователя.

«Инспектор страховой компании» означает работника страховой компании, который обучен и специализируется на проверке котлов или сосудов под давлением по соображениям безопасности, чтобы представлять интересы страховщика.

«Внутренний осмотр» означает максимально полное обследование внутренних поверхностей котла или сосуда под давлением, когда крышки люков, поручни или другие крышки смотровых отверстий сняты.

«Киловатт» означает единицу электрической мощности, равную 1000 Вт.

«Лицензия» означает сертификат, подтверждающий признание лица компетентным для эксплуатации указанного оборудования.

«Кран с длинной стрелой» означает грузоподъемную машину с длиной стрелы более 9 м.9 футов.

«Бюро механического контроля» означает бюро, созданное в соответствии с N.J.S.A. 34:1-38.1 и след. (1917) и является синонимом Бюро соответствия котлов и сосудов под давлением.

«Модель парового котла» означает котел, изготовленный по индивидуальному заказу для некоммерческого использования и используемый главным образом для демонстрационных, выставочных или образовательных целей, включая старинные котлы или паровые насосы.

«Комиссия национального совета» означает комиссию, выдаваемую Национальным советом инспекторов по котлам и сосудам под давлением обладателю квалификационного сертификата, желающему проводить заводские или полевые инспекции в соответствии с требованиями Национального совета для такой комиссии.

«Кодекс инспекции Национального совета» означает руководство для инспекторов котлов и сосудов под давлением, опубликованное Национальным советом инспекторов котлов и сосудов под давлением.

«NBBPVI» означает Национальный совет инспекторов по котлам и сосудам под давлением.

«Н.Дж.А.К.» означает Административный кодекс штата Нью-Джерси.

«Н.Дж.С.А.» означает Аннотированные Уставы штата Нью-Джерси.

«Занятое здание» означает здание, в котором находятся лица, не являющиеся охранниками или сотрудниками службы безопасности. Здание не считается занятым только на основании присутствия охранников или сотрудников службы безопасности.

«Происшествие» означает любое событие, которое снижает способность выдерживать давление или требует немедленного ремонта котла или сосуда под давлением, за исключением нормального износа оборудования.

«Владелец или пользователь» означает любое лицо, фирму или корпорацию, несущих юридическую ответственность за безопасную эксплуатацию любого котла, сосуда под давлением или холодильной системы.

«Инспектор-владелец-пользователь» означает инспектора, который имеет квалификационный сертификат владельца-пользователя, выданный Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, и работает в зарегистрированном агентстве по инспекции владельцев-пользователей.

«Сосуд под давлением» (см. Сосуд под давлением без огня).

«Первичный двигатель» означает турбину, насос или другое устройство с паровым приводом, которое производит работу (энергию).

«Psig» означает фунты на квадратный дюйм.

«Холодильная установка» означает систему или установку, представляющую собой комбинацию взаимосвязанных частей, содержащих хладагент, составляющих один замкнутый контур хладагента, в котором циркулирует хладагент с целью отвода тепла.

«Инженер смены» означает лицо, имеющее соответствующую лицензию, эксплуатирующее котельную, электростанцию ​​или холодильную установку.

«Цеховая инспекция» означает инспекцию, проводимую во время строительства, изготовления или ремонта любого котла или сосуда под давлением. Такие инспекции должны включать аудиты и совместные проверки в соответствии с требованиями и поручениями ASME, API и Национального совета, включая сертификационные аудиты владельца и пользователя.

«Государственный инспектор» означает сотрудника Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, уполномоченного проверять котлы, сосуды под давлением или другое оборудование.

«Общая мощность» означает сумму мощностей всех котлов, входящих в систему, на основании минимальной пропускной способности предохранительного клапана, как того требует Кодекс ASME.

«Токсичное» означает химическое вещество, вызывающее смертельную дозу или смертельную концентрацию, подпадающую под любую из следующих категорий:

1. Химическое вещество со средней летальной дозой (ЛД50) более 50 мг на килограмм, но не более 500 мг на килограмм массы тела при пероральном введении крысам-альбиносам весом от 200 до 300 граммов каждая;
2. Химическое вещество, имеющее среднюю летальную дозу (LD50) более 200 мг на килограмм, но не более 1000 миллиграммов на килограмм массы тела при непрерывном контакте в течение 24 часов (или менее, если смерть наступает в течение 24 часов) с голая кожа кроликов-альбиносов весом от двух до трех килограммов каждый; или
3. Химическое вещество со средней летальной концентрацией (LC50) в воздухе более 200 частей на миллион, но не более 2000 частей на миллион по объему газа или пара, или более двух миллиграммов на литр, но не более 20 миллиграммов на литр тумана, дыма или пыли при непрерывном вдыхании в течение одного часа (или менее, если смерть наступает в течение одного часа) крысам-альбиносам весом от 200 до 300 граммов каждая.

«Бестопочный сосуд высокого давления» означает сосуд, в котором давление создается из внешнего источника или путем применения тепла из прямого или косвенного источника.

«Сварочный ремонт» означает работы, необходимые для восстановления котла или сосуда под давлением до состояния, пригодного для безопасной эксплуатации в проектных условиях. Если какой-либо ремонт изменяет расчетную температуру или давление, то должны быть соблюдены требования по изменению номинальных характеристик. Ремонт может заключаться в добавлении или замене напорных или безнапорных деталей, которые не изменяют характеристики котла или сосуда под давлением.

Наверх

ПОДРАЗДЕЛ 3. АДМИНИСТРИРОВАНИЕ

12:90-3.1 Область применения подраздела

Настоящая подглава применяется к административным функциям, которые должен выполнять владелец или пользователь любого котла, сосуда под давлением или холодильной системы в рамках настоящей главы, включая, помимо прочего, модели паровых котлов.

Наверх

12:90-3.2 Право входа

(a) С целью осмотра или проверки любого котла, сосуда под давлением, холодильной установки, электростанции или другого оборудования Уполномоченный может входить в такие помещения в любое разумное время в соответствии с N.J.S.A. 34:1-15.

(b) Любое лицо, корпорация или фирма, нарушающие любое положение пункта (а) выше, за каждое правонарушение несут ответственность за штраф в размере 50,00 долларов США в соответствии с N.J.S.A. 34:1-16.

Наверх

12:90-3.3 Оборудование, для которого требуется лицензированный оператор

(a) Любое лицо, эксплуатирующее оборудование, указанное ниже, должно иметь соответствующую лицензию, как указано в N.J.A.C. 12:90-3.4 через 3.8.

1. Любой паровой котел, парогенератор, водогрейный котел для работы при температуре выше 250 градусов по Фаренгейту или аналогичное оборудование, потенциально способное производить пар, имеющее предохранительный клапан или клапаны, установленные выше 15 фунтов на квадратный дюйм манометра и мощностью более шести лошадиных сил;
2. Паровая или водогрейная отопительная установка с указанной или номинальной мощностью, превышающей либо 499 квадратных футов поверхности нагрева, либо 100 лошадиных сил котла, либо 1 000 киловатт, либо 4 000 000 БТЕ независимо от давления или температурных условий, и только когда здание или здание обслуживается считается занятым;
3. Любая паровая турбина, паровой двигатель или другой первичный двигатель мощностью более шести лошадиных сил;
4. Любая холодильная установка, использующая легковоспламеняющийся, высокотоксичный или ядовитый хладагент с номинальной холодопроизводительностью более 24 тонн;
5. Любая грузоподъемная машина с длиной стрелы более 99 футов; или
6. Генераторы или оборудование, работающие на горячем масле, использующие жидкости, отличные от воды, для косвенного производства пара.

Наверх

12:90-3.4 Лицензии на котлы высокого давления

(a) Этот раздел применяется к категориям лицензий, необходимых для эксплуатации котла высокого давления.

(b) Главный инженер и сменный инженер котла высокого давления должны иметь как минимум лицензию, указанную в Таблице 3.4

Наверх

12:90-3.5 Лицензии на котлы низкого давления

(a) Этот раздел применяется к лицензиям, необходимым для эксплуатации котла низкого давления.

(b) Лицензированное лицо должно эксплуатировать паровую или водогрейную котельную низкого давления, номинальная мощность которых превышает 100 лошадиных сил или 499 квадратных футов поверхности нагрева, или входную мощность 4 000 000 БТЕ, или 1 000 киловатт, независимо от условий давления или температуры, и только тогда, когда обслуживаемое здание или здание считается занятым.

(c) Лицо с лицензией на низкое давление может эксплуатировать котлы низкого давления неограниченной мощности.

Наверх

12:90-3.6 (Зарезервировано)

Наверх

12:90-3.7 Лицензии на электростанции

(a) Этот раздел применяется к различным уровням лицензий, необходимых для эксплуатации первичных двигателей с паровым приводом на электростанциях.

(b) Главный инженер, сменный инженер и оператор котла электростанции должны иметь как минимум лицензию, указанную в Таблице 3.7.

Наверх

12:90-3.8 Лицензии на холодильные установки

(a) Этот раздел применяется к различным уровням лицензий, необходимых для эксплуатации холодильных установок, использующих высокотоксичные, ядовитые или легковоспламеняющиеся хладагенты.

(b) Главный инженер или сменный инженер холодильной установки должен иметь как минимум лицензию, указанную в Таблице 3.8.

Наверх

12:90-3.9 Главный инженер и объем некоторых лицензий

(a) Когда для эксплуатации котла высокого давления, холодильной установки или электростанции требуется более одного лицензированного лица, независимо от того, работают ли операторы в одну смену или нет, руководство установки должно назначить одного ведущего лица, обычно вызвали главного инженера для установления ответственности за работу. Для установок низкого давления главные инженеры не требуются.

(b) Инженеру, назначенному главным инженером, должно быть разрешено работать в качестве главного инженера только на одном заводе, и он должен быть штатным сотрудником компании, отвечающей за эксплуатацию котлов высокого давления, электростанций или холодильных установок. В случае, если главный инженер является контрактным работником, этот работник находится под постоянным контролем администрации объекта, отвечающей за оборудование. Назначение должно быть оформлено в письменной форме и храниться на заводе, где работает главный инженер.

(c) Назначенный главный механик может также быть сменным инженером.

(d) Главный инженер, назначенный в пункте (a) выше, должен иметь надлежащий уровень и класс лицензии, как это предусмотрено N.J.A.C. 12:90-3.4 через 3.8.

(e) Бюро по соблюдению требований по котлам и сосудам под давлением может признать инженера, имеющего лицензию на один класс ниже, чем требуется для исполнения обязанностей главного инженера на временной основе, при условии:

1. Работодатель предпринял все разумные усилия для получения должным образом лицензированного главного инженера;

2. Кандидат подал приемлемую заявку на экзамен для получения лицензии более высокого уровня;

я. Требование (e)2 выше может быть отменено для статуса исполняющего обязанности начальника, если оно основано на увеличении размера завода, что требует лицензии более высокого уровня, как это предусмотрено в N.J.A.C. 12:90-3.4 – 3.8, но не должен превышать срок, установленный в квалификационных требованиях для лицензии более высокого уровня; и

3. Работодатель подал письменное заявление о присвоении должности исполняющего обязанности главного инженера.

(f) Оператор котла, имеющий лицензию оператора котла, может выступать в качестве главного инженера установки мощностью 500 лошадиных сил или менее. Он или она может взять на себя ответственность за смену под наблюдением главного инженера, имеющего соответствующую лицензию, на установках с мощностью котла не более 1000 лошадиных сил. Когда общая мощность котла превышает 1000 лошадиных сил, он или она может выступать в качестве оператора котла под руководством и под ответственность инженера, имеющего соответствующую лицензию, отвечающего за его или ее смену. (См. Таблицы 3.4 и 3.7)

(g) Инженер, имеющий лицензию категории C или третьей надлежащей классификации, может выступать в качестве главного инженера любого предприятия, где общая мощность задействованного оборудования не превышает 1000 лошадиных сил котла, 100 лошадиных сил двигателя или 65 тонн холодопроизводительности. Он или она может также выступать в качестве инженера по эксплуатации под наблюдением главного инженера, имеющего соответствующую лицензию, на установках, превышающих вышеуказанные ограничения. (см. таблицы 3.4, 3.7 и 3.8)

(h) Инженер, имеющий лицензию B или второй категории надлежащей классификации, может выступать в качестве главного инженера любого предприятия, где общая мощность задействованного оборудования не превышает 3000 лошадиных сил котла, 500 лошадиных сил двигателя или 300 тонн холодопроизводительности. Он или она может также выступать в качестве инженера по эксплуатации под наблюдением главного инженера, имеющего соответствующую лицензию, на установках, превышающих вышеуказанные ограничения. (См. Таблицы 3.4, 3.7 и 3.8)

(i) Инженер, имеющий лицензию класса А или первого соответствующего класса, может выполнять функции главного инженера на любом заводе. См. Таблицы 3.4, 3.7 и 3.8)

Наверх

12:90-3.10 Обязанности лицензированных лиц

(a) Этот раздел применяется к обязанностям лиц, имеющих лицензию в соответствии с настоящей главой.

(b) Вахтенные лица с лицензией должны уделять постоянное внимание и находиться в пределах видимости и/или естественного звука котлов высокого давления и холодильных установок или находиться в диспетчерской, где у лица, имеющего лицензию, есть возможность прямого и немедленного вмешательства.

(c) Каждый оператор котла низкого давления не должен ставить под угрозу безопасную эксплуатацию отопительного котла низкого давления и должен оставаться в помещении.

(d) Продолжительность времени, в течение которого лицо, имеющее лицензию, может находиться вдали от оборудования, зависит от его характера, размера и условий нагрузки. Как минимум, оператор должен контролировать состояние котельной установки низкого давления дважды в сутки с интервалом не менее семи часов между каждой проверкой оборудования.

(e) Владелец или руководство не должны требовать от лицензированного лица держаться подальше от оборудования в ущерб безопасной эксплуатации оборудования, описанного в пунктах (b) и (c) выше.

(f) Журнал оператора котла должен вестись на каждой установке мощностью более 100 лошадиных сил. Каждый оператор смены должен просматривать журнал и в конце каждой смены расписываться в журнале. Все журналы должны включать дату, имя дежурного(ых) оператора(ов) и время смены. Любой персонал, проходящий обучение для получения лицензии в соответствии с требованиями N.J.A.C. 12:90-8.4 должен включать в журнал фактическое время, проведенное в качестве стажера. Когда оператор установки низкого давления не находится в котельной, как это разрешено в пункте (c) выше, оператор должен указать в журнале периодические обходы котельной установки, как это требуется в пункте (d) выше.

1. Журналы операторов котлов высокого давления должны содержать, как минимум, информацию, изложенную в ASME, раздел VII, «Рекомендуемые указания по уходу и эксплуатации энергетических котлов», параграф 6.632, включенные в настоящий документ посредством ссылки.
2. Журналы операторов котлов низкого давления должны содержать как минимум информацию, изложенную в ASME Раздел VI «Рекомендуемые указания по уходу и эксплуатации отопительных котлов», пункт 6.09(b), включенный в настоящий документ посредством ссылки.
3. Журнал машиниста котла должен вестись в твердом переплете нумерованного образца. Вместо книги в твердом переплете журнал может храниться на электронных записывающих устройствах и быть доступен для просмотра или распечатки по запросу.
4. Другие соответствующие данные, на которые ссылаются упомянутые выше Руководящие принципы ASME, означают информацию, которая может повлиять на нормальную безопасную работу предприятия.

(g) Лица, имеющие лицензию в соответствии с настоящей главой на эксплуатацию котлов низкого давления, должны соблюдать следующие стандарты, которые включены в настоящий документ посредством ссылки с изменениями и дополнениями:

1. ASME Раздел VI, Рекомендуемые правила по уходу и эксплуатации отопительных котлов, издание 2010 г.;
2. ASME CSD-1, Устройства управления и безопасности для автоматических котлов, издание 2012 г.

(h) Лица, получившие лицензию в соответствии с настоящей главой на эксплуатацию котлов высокого давления, должны соблюдать следующие стандарты, которые включены в настоящий документ посредством ссылки с изменениями и дополнениями:

1. ASME Раздел VII, Рекомендуемые правила ухода за энергетическими котлами, издание 2010 г.;
2. ASME CSD-1, Устройства управления и безопасности для автоматических котлов, издание 2012 г.
3. NFPA 37, Стандарты установки и использования стационарных двигателей внутреннего сгорания и газовых турбин, издание 2006 г. ;
4. NFPA 2, Кодекс водородных технологий, издание 2011 г.;
5. NFPA 55, Кодекс по сжатым газам и криогенным жидкостям, издание 2013 г.; и
6. NFPA 85, Код опасности для котлов и систем сжигания, издание 2011 г.

(i) Лица, получившие лицензию в соответствии с настоящей главой на эксплуатацию холодильных установок, должны соблюдать следующие стандарты, которые включены в настоящий документ посредством ссылки с поправками и дополнениями:

1. Стандарт ANSI/ASHRA 15, Кодекс безопасности для холодильных систем, издание 2007 г.;
2. ANSI/IIAR 5-2013, Запуск и ввод в эксплуатацию замкнутых аммиачных холодильных систем;
3. Стандарт ANSI/IIAR 2-2008 «Оборудование, проектирование и установка замкнутых аммиачных механических холодильных систем»; и
4. Стандарт ANSI/IIAR 7-2013 «Разработка рабочих процедур для замкнутых аммиачных механических холодильных систем».

Наверх

12:90-3.11 Обязанности других участников

(a) Каждое лицо, имеющее отношение к оборудованию, подпадающему под действие настоящей главы, включая, в частности, инженеров, подрядчиков, поставщиков, владельцев или операторов, должно:

1. Будьте знакомы с этой главой;
2. Все необходимые сертификаты и лицензии должны быть размещены на видном месте и всегда доступны для проверки; и
3. Убедитесь, что все котлы и сосуды под давлением, подпадающие под действие N. J.S.A. 34:7-14 — 7-26 зарегистрированы в Бюро по контролю за котлами и сосудами под давлением и/или в Национальном совете инспекторов котлов и сосудов под давлением.

(b) Пользователи котлов, сосудов под давлением, холодильных систем и другого оборудования, подлежащего проверке и лицензированию, должны руководствоваться своими уполномоченными инспекторами в отношении юрисдикции Бюро по контролю за соблюдением требований по котлам и сосудам под давлением для целей регистрации, сертификация, лицензирование, ремонт и переделки.

(c) Никто не может заключать контракты или покупать новые или бывшие в употреблении котлы или сосуды под давлением без топки, которые не соответствуют применимому Кодексу ASME, за исключением случаев, предусмотренных в N.J.A.C. 12:90-5.3 до 5.10. Применимый код ASME должен быть указан в таких транзакциях.

(d) При написании Бюро по соблюдению требований по котлам и сосудам под давлением в отношении котла, сосуда под давлением без топки, холодильных установок или другого оборудования регистрационный номер инспекции штата Нью-Джерси в верхнем левом углу регистрационного удостоверения, серийный номер производителя. номер, номер Национального совета и наименование изготовителя должны быть указаны в корреспонденции.

(e) После происшествия с котлом или сосудом под давлением владелец или пользователь должен незамедлительно уведомить начальника Бюро по контролю за соблюдением требований к котлам и сосудам под давлением, представив подробный отчет о происшествии. В случае телесных повреждений или любого взрыва необходимо немедленно уведомить начальника Бюро по контролю за соблюдением требований по котлам и сосудам под давлением по телефону, факсу или любым другим способом оперативного электронного уведомления. Номер телефона для этих уведомлений: (609) 984-0626. Номер телефакса для этих уведомлений: (609) 984-1577. Ни котел, ни сосуд высокого давления, ни его части не могут быть удалены или нарушены до получения разрешения начальника, за исключением случаев, когда это необходимо для спасения человеческой жизни и ограничения косвенного ущерба.

Наверх

12:90-3.12 Квалификация инспекторов

(a) За исключением случаев, предусмотренных в пункте (c) ниже, всем инспекторам должен быть выдан сертификат компетентности после удовлетворительной сдачи экзамена на основании настоящей главы и рекомендаций, предусмотренных в N. J.A.C. 12:90-9. Настоящий Сертификат компетентности действителен только в то время, когда инспектор работает в уполномоченном инспекционном органе, указанном в Сертификате компетентности.

(b) Любой инспектор, который должен проводить проверки котлов в соответствии с требованиями N.J.A.C. 12:90-4.10 (и/или N.J.A.C. 12:90-5.14) должен получить сертификат компетентности после подачи заявки на сертификат компетентности и выполнения следующих требований:

1. Заявка на получение сертификата компетентности штата Нью-Джерси должна быть заполнена полностью, подписана и датирована заявителем, а подпись заявителя должна быть нотариально заверена. Заявка должна включать имя заявителя, адрес, город и штат с почтовым индексом, округ, номер телефона, образование, место работы, Национальный совет и другие государственные комиссии, а также отчет об опыте. Заявка должна сопровождаться регистрационным взносом в размере 200,00 долларов США; и
2. Должна быть представлена ​​копия действующей карты комиссии Национального совета инспектора, если таковая имеется, с письмом от уполномоченного инспекционного органа с запросом Сертификата компетентности; и
3. Проходной балл не менее 70 процентов должен быть получен на письменном экзамене, проводимом Бюро по соблюдению требований по котлам и сосудам под давлением.

(c) Любой инспектор, чьи обязанности должны быть ограничены инспекциями цехов, для которых требуется сертификат компетентности штата Нью-Джерси, может подать заявку на получение сертификата компетентности «инспекции цехов» исключительно на основании наличия действительной комиссии, выданной Национальным советом по котлам и давлению. Инспекторы судов. Приложение должно соответствовать следующим требованиям:

1. Заявка на получение сертификата компетентности штата Нью-Джерси должна быть заполнена, подписана и датирована заявителем, и эта подпись должна быть нотариально заверена. Заявка должна включать имя заявителя, адрес, город и штат с почтовым индексом, округ, номер телефона, образование, место работы, Национальный совет и другие государственные комиссии, а также отчет об опыте. Заявка должна сопровождаться регистрационным взносом в размере 200,00 долларов США; и
2. Должна быть представлена ​​копия действующей карточки комиссии Национального совета инспектора с письмом от уполномоченного инспекционного органа с запросом Сертификата компетентности; если у инспектора нет комиссии Национального совета, сертификат компетентности «Производственная инспекция» может быть выдан после уведомления от Национального совета инспекторов котлов и сосудов под давлением о том, что заявитель получил проходной балл на экзамене Национального совета, когда такой экзамен был сделан в штате Нью-Джерси.

(d) Любой инспектор, чьи обязанности должны быть ограничены проверками владельцев и пользователей в соответствии с N.J.A.C. 12:90-5.12, 5.13 или 5.14, должен получить сертификат компетентности после подачи заявки на сертификат компетентности и выполнения требований в соответствии с пунктами (d) с 1 по 3 ниже.

1. Заявка на получение сертификата компетентности штата Нью-Джерси должна быть заполнена, подписана и датирована инспектором, и эта подпись должна быть нотариально заверена. Заявка должна включать имя заявителя, адрес, город и штат с почтовым индексом, округ, номер телефона, образование, место работы, Национальный совет и другие государственные комиссии, а также отчет об опыте. Заявка должна сопровождаться регистрационным сбором в размере 200,00 долларов США.
2. Должна быть представлена ​​копия действующей карты комиссии Национального совета или Сертификата инспектора по сосудам под давлением API с письмом от инспекционного агентства владельца/пользователя с запросом сертификата компетентности.
3. Проходной балл не менее 70 процентов должен быть получен на письменном экзамене, проводимом Бюро по соблюдению требований по котлам и сосудам под давлением.
4. Лица, имеющие сертификат инспектора по сосудам под давлением API в соответствии с API-510, Приложение B, Раздел B.2.2 и не сдавшие письменный экзамен, как описано в API-510, Приложение B, Раздел B.1, должны иметь проведение полевых инспекций сосудов под давлением без огня в качестве инспекторов-владельцев-пользователей в соответствии с N.J.A.C. 12:90-5.14 и не имеет права утверждать ремонт или модификацию сосудов под давлением в соответствии с N.J.A.C. 12:90-5.12 или проводить проверки магазинов в соответствии с N.J.A.C. 12:90-5.13.

(e) Лица, имеющие сертификат Комиссии Национального совета или API, должны пройти проверку только на знание правил Нью-Джерси по котлам, сосудам под давлением и холодильным установкам, изложенным в настоящей главе, применительно к функциям, для которых подается заявление.

Наверх

12:90-3.13 Обновление свидетельств о квалификации

(a) Все сертификаты компетентности должны быть первоначально выданы на период не менее одного года, истекающий 1 декабря следующего года.

(b) При подаче заявки на продление Сертификата компетентности уполномоченное инспекционное агентство или инспекционное агентство владельца/пользователя должны внести плату за продление в размере 80,00 долларов США за продление на один год или 80,00 долларов США за продление на три года.

(c) Всякий раз, когда сертификат компетентности не был продлен в течение трех лет после истечения срока его действия, инспектор должен подать заявку на получение нового сертификата компетентности, как указано в N.J.A.C. 12:90-3.12.

(d) При передаче сертификата компетентности от одного уполномоченного инспекционного органа другому уполномоченному инспекционному органу взимается плата за передачу в размере 40,00 долларов США. Срок действия квалификационного удостоверения сохраняется.

(e) Сертификат компетентности может быть отозван или приостановлен Комиссаром после получения доказательств некомпетентности, небрежности, опьянения при исполнении служебных обязанностей, употребления наркотиков или других причин, свидетельствующих о том, что инспектор не может иметь Сертификат компетентности, после уведомления. предоставлено инспектору, и ему или ей было предоставлено право заслушивания перед одним или несколькими членами экзаменационной комиссии. В случае отмены или приостановления действия инспектор может обжаловать решение в соответствии с N.J.A.C. 12:90-9. Комиссар может санкционировать приостановку действия сертификата компетентности в интересах охраны здоровья и безопасности в ожидании решения по апелляции.

Наверх

ПОДРАЗДЕЛ 4. КОТЛЫ

12:90-4.1 Область применения подраздела

(a) Настоящая подгруппа применяется к проектированию, строительству, осмотру, монтажу, ремонту и модификации паровых или водогрейных котлов, включая, помимо прочего, модели паровых котлов, за исключением случаев, предусмотренных в подпункте (b) ниже.

(b) Этот подраздел не применяется к:

1. Паровые котлы, имеющие соответствующие предохранительные устройства, настроенные на выпуск под давлением не более 15 фунтов на квадратный дюйм, когда такие котлы обслуживают жилые дома, состоящие из менее чем шести семей, или другие жилища с жилыми помещениями менее чем для 25 человек;
2. Водогрейные котлы, имеющие предохранительные устройства, настроенные на выпуск при давлении не более 160 фунтов на квадратный дюйм, и водогрейные котлы, температура которых ограничена не более 250 градусов по Фаренгейту, когда такие котлы обслуживают жилые дома, состоящие менее чем из шести семей, или другие жилища с жилыми помещениями менее 25 человек. лица;
3. Любой паровой или водогрейный котел площадью менее 10 квадратных футов;
4. Любой паровой или водогрейный котел с тепловой мощностью менее 10 киловатт или менее 40 000 БТЕ в час;
5. Любой паровой или водогрейный котел, находящийся под юрисдикцией и контролем правительства США, если он активно регулируется федеральным агентством; и
6. Любой паровой или водогрейный котел, используемый исключительно для приведения в движение автомобиля, регулируемого Законом о транспортных средствах, раздел 39. пересмотренного Устава.

Наверх

12:90-4.2 Соответствие указанным стандартам

(a) Строительство и установка котлов, используемых исключительно для обслуживания зданий, регулируются Единым строительным кодексом штата Нью-Джерси, N.J.A.C. 5:23-3.20, Механический субкод. Все котлы должны обслуживаться, модифицироваться, ремонтироваться и проверяться в соответствии со стандартами, изложенными в этом подразделе, которые включены в настоящий документ посредством ссылки с поправками и дополнениями. За исключением котлов, используемых исключительно для обслуживания зданий, которые регулируются Единым строительным кодексом штата Нью-Джерси, N.J.A.C. 5:23-3.20, механический подкод, все котлы должны быть сконструированы и установлены в соответствии со стандартами, изложенными в этом подразделе.

1. Применимые разделы Норм ASME по котлам и сосудам под давлением, издание 2015 г., перечисленные ниже, или их эквиваленты:

я. Раздел I, Энергетические котлы;

ii. Раздел II, Материалы;

III. Раздел III «Правила сооружения элементов ядерных установок»;

ив. Раздел IV, Отопительные котлы;

v. Раздел VI, Уход и эксплуатация отопительных котлов;

VI. Раздел VII, Уход за энергетическими котлами;

VII. Раздел IX, Квалификация в области сварки и пайки;

VIII. Раздел XI «Правила эксплуатационного контроля элементов атомных электростанций – раздел 1»;

икс. Интерпретация случая и дополнения к каждому разделу, указанному выше, за исключением случаев, предусмотренных в (e) ниже.

2. Кодекс инспекции Национального совета НБППВИ — редакция 2013 года.

3. ASME CSD-1, Устройства управления и безопасности для автоматических котлов, издание 2012 г.

4. NFPA 58, Кодекс по сжиженному нефтяному газу, издание 2011 г.

5. NFPA 85, Код опасности для котлов и систем сжигания, издание 2011 г.

(b) Каждое лицо, занимающееся проектированием, строительством, изготовлением, установкой, ремонтом и модификацией котлов, должно защищать население, соблюдая стандарты, предписанные в (а) выше.

(c) Только стандарты, относящиеся к общественной безопасности (т. е. основные правила), принимаются любым объединением посредством ссылки, как это предписано в (a) выше.

(d) В случае противоречия между стандартами, указанными в пункте (а) выше, и настоящей главой, эта глава имеет преимущественную силу.

(e) Все разделы Кодекса ASME, упомянутые в пункте (a) 1 выше, становятся обязательными через шесть месяцев после утверждения Советом ASME, как и опубликованные дополнения и Случаи Кодекса, если только Бюро по котлам и сосудам под давлением не делает конкретных исключений. в административном порядке при условии утверждения Правлением.

(f) Строительные нормы, которые являются национальными или международными стандартами и признаны законодательством и страной происхождения, когда это применимо, должны быть приемлемыми в качестве альтернативных строительных норм в соответствии с настоящей подглавой, при условии, что они были полностью и окончательно одобрен и принят в качестве альтернативного строительного кодекса NBBPVI.

Наверх

12:90-4.3 Классификация котлов

Котлы классифицируются как котлы низкого или высокого давления.

Наверх

12:90-4.4 Котлы высокого давления

Котлы высокого давления должны соответствовать Разделу I «Мощные котлы» Кодекса ASME.

Наверх

12:90-4.5 Котлы низкого давления

(a) Котлы низкого давления должны соответствовать Разделу IV «Отопительные котлы» Кодекса ASME.

(b) Существующие котлы низкого давления, установленные до даты вступления в силу стандартов, указанных в пункте (а) выше, могут оставаться в эксплуатации, пока Бюро по контролю за соблюдением требований по котлам и сосудам под давлением получает благоприятные и актуальные отчеты об инспекциях.

(c) Котлы низкого давления, как описано в пункте (b) выше, должны быть переоборудованы до следующей ежегодной проверки, чтобы соответствовать стандартам, указанным в пункте (а) выше, в отношении приборов, вспомогательных устройств и предохранительных устройств.

(d) Каждый автоматический водогрейный котел, подпадающий под действие N.J.S.A. 34:7-14(a) должен иметь автоматическое отключение топлива при низком уровне воды, которое было разработано для работы водогрейного котла, когда такой котел потребляет больше тепла, чем 400 000 БТЕ в час, за исключением того, что такое отключение при низком уровне воды не требуется для котлы горячего водоснабжения.

(e) Когда котлы низкого давления подключены к общему коллектору, соединения от каждого котла, имеющие смотровые люки, должны быть оснащены двумя запорными клапанами, имеющими соответствующие безнапорные дренажи, которые должны располагаться между запорными клапанами.

1. Один из этих запорных клапанов должен быть размещен как можно ближе к патрубку котла, а другой клапан должен быть размещен там, где соединение соединяется с общим коллектором.
2. Если такая защита не была обеспечена в существующих установках или если такие запорные клапаны могут не устанавливаться на водогрейных котлах, где полностью открытая внутренняя проверка проводится реже, вход через люк с какой-либо целью не допускается до тех пор, пока все системные котлы не будут был разгерметизирован и стравлен.

Наверх

12:90-4.6 Настройки предохранительного устройства

Все котлы должны иметь предохранительные устройства, настроенные на сброс при номинальной пропускной способности и давлении в соответствии с требованием, содержащимся в применимом Кодексе ASME.

Наверх

12:90-4.7 Резервуары и приемники продувки паровых котлов

(a) Настоящий раздел применяется к конструкции и установке продувочных баков и приемников паровых котлов.



(b) Напорные или невентилируемые продувочные баки:

1. Резервуар продувки, рассчитанный на возможное максимальное давление парового котла, должен быть сконструирован для давления котла, иметь штамп ASME и быть зарегистрированным в Национальном совете.
2. Резервуар для продувки должен использоваться всякий раз, когда продувочная вода из любого парового котла направляется в канализацию или другую взаимосвязанную систему и размещается между котлом и канализацией или такой системой.

(c) Атмосферные или вентилируемые резервуары для продувки:

1. Выходное отверстие из продувочного бака должно быть не менее чем в два раза больше площади продувочной трубы котла и проходить внутрь в пределах шести дюймов от дна бака.
2. Вентиляционная труба, диаметр которой не менее чем в два раза превышает входное отверстие, должна выходить во внешнюю атмосферу. Вентиляционные отверстия должны быть как можно более прямыми к внешней атмосфере и выходить в точке не менее чем на семь футов над уровнем земли. На этой линии не должно быть клапанов, водяных карманов или других препятствий.

(d) Строительство резервуаров для продувки:

1. Минимальная толщина металла резервуаров продувки, как напорных, так и атмосферных, должна быть не менее 5/16 дюйма.
2. Все резервуары для продувки, как закрытого, так и вентилируемого типа, должны иметь утвержденные отверстия для очистки и осмотра и должны обеспечивать максимальный слив при 150 градусах по Фаренгейту при давлении пять фунтов на квадратный дюйм.
3. Производительность систем продувки должна быть достаточной, чтобы предотвратить выбросы, превышающие 150 градусов по Фаренгейту при давлении пять фунтов на квадратный дюйм.

(e) Сепараторы центробежного типа:

1. Сепараторы центробежного типа должны быть изготовлены и штампованы в соответствии с Кодексом ASME и могут использоваться, как указано в (e)2 и (e)3.
Сепараторы
2. могут использоваться, когда имеется безопасная точка сброса и нет необходимости учитывать условия давления и температуры в точке сброса.
3. Сепараторы могут использоваться в качестве вспомогательного средства к продувочному резервуару, но не могут использоваться вместо обычного продувочного резервуара в тех установках, где требуется продувочный резервуар.

(f) Чертежи приемлемых резервуаров и оборудования для продувки:

1. На рисунках 4.7(f)1 и 4.7(f)2 показаны приемлемые продувочные резервуары и оборудование.

(g) Ремонт и переделка резервуаров продувки и сепараторов должны производиться в соответствии с N. J.A.C. 12:90-5.12.

Наверх

12:90-4.8 Сварные ремонты и переделки котлов

(a) Сварочный ремонт и переделка котлов должны соответствовать:

1. Оригинальный строительный стандарт или
2. Строительный стандарт, на который ссылается N.J.A.C. 12:90-4.2(b) при условии, что требования не менее строгие, чем первоначальный строительный стандарт, и
3. Кодекс инспекции Национального совета — издание 1995 г., все последующие издания и дополнения.

(b) Сварочный ремонт котлов должен выполняться подрядчиком, имеющим действующее разрешение на ремонт Национального совета или разрешение на ремонт в штате Нью-Джерси.

(c) Срок действия Кодекса ASME при ремонте трубопроводов должен поддерживаться в границах, определенных в Разделе I «Энергетические котлы» для котлов высокого давления, и до необходимого соединения запорного клапана для отопительных котлов низкого давления.

(d) Все планы сварных ремонтов котлов или соединенных трубопроводов должны быть утверждены до начала сварных ремонтов уполномоченным Национальным советом инспектором с действующим квалификационным сертификатом штата Нью-Джерси, нанятым уполномоченной страховой компанией или штатом Нью-Джерси и выполненные под их руководством и сертифицированные по завершению сварных ремонтов.

(e) Отчет о сварных работах должен быть подан в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением по запросу.

(f) Изменения в котлах должны выполняться держателем Сертификата на изменение Национального совета. ASME не санкционирует ремонт на основании сертификата(ов) разрешения, который они выдают, и, следовательно, владелец штампа ASME не имеет права выполнять ремонт.

(g) Отчет об изменении и копия исходного отчета с данными производителя должны быть поданы в Национальный совет инспекторов по котлам и сосудам под давлением или в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, если котел не зарегистрирован в Национальном совете. Плата за регистрацию этих отчетов составляет 8,00 долларов США за каждый котел и должна быть направлена ​​в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением для регистрации.

1. При регистрации пользователю котла возвращается один экземпляр паспорта производителя.
2. Если акты не представлены, котел подлежит государственной инспекции и взимается плата за государственную инспекцию.

Наверх

12:90-4.9 Квалификация авторизованных ремонтных фирм

(a) Этот раздел применяется к процедурам, необходимым для получения символа R в штате Нью-Джерси в качестве авторизованной ремонтной фирмы штата Нью-Джерси для выполнения сварочных работ.

(b) Письмо-заявка должна быть направлена ​​в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением ответственным должностным лицом фирмы, запрашивающей разрешение на сварной ремонт. В письме-заявке должны быть указаны адрес и местонахождение ремонтной фирмы в Нью-Джерси, которая должна быть рассмотрена для получения разрешения, а также доказательства того, что уполномоченное инспекционное агентство, кроме Министерства труда и развития рабочей силы Нью-Джерси, Бюро по котлам и работающим под давлением Соблюдение требований судов согласилось предоставить инспекционные услуги по мере необходимости.

(c) Проверка объектов фирмы и системы контроля качества должна проводиться совместно инспектором Бюро по проверке соответствия котлов и сосудов под давлением и представителем уполномоченного инспекционного органа.

(d) Бюро по контролю за соблюдением требований по котлам и сосудам под давлением должно уполномочить ремонтную фирму и совместно с уполномоченным инспекционным агентством контролировать ремонтную деятельность фирмы в соответствии с установленной административной политикой.

(e) Руководящие принципы административной политики должны быть доступны заявителям, пользователям, проверяющим органам и другим заинтересованным сторонам.

(f) Сварочный ремонт, выполненный уполномоченной фирмой по ремонту сварных конструкций, считается сохраняющим действительность первоначального стандарта конструкции котла, в соответствии с которым выполнялись работы, когда котел находился в штате Нью-Джерси.

(g) Изменения или модификации, изменяющие первоначальную конструкцию, не должны выполняться держателем сертификата ремонта в штате Нью-Джерси, а должны выполняться держателем сертификата разрешения на внесение изменений Национальным советом.

(h) Мастерские по ремонту сварных изделий должны располагаться в пределах юрисдикции штата Нью-Джерси.

(i) Ничто в настоящем документе не должно запрещать ремонт сваркой ремонтной фирмой, уполномоченной Национальным советом, или требовать дополнительной квалификации таких мастерских в соответствии с настоящими правилами.

Наверх

12:90-4.10 Осмотр котлов

(a) Все паровые или водогрейные котлы или аналогичное оборудование, потенциально способное производить пар, как описано в пункте (b) ниже, должны быть проверены и, при необходимости, подвергнуты гидростатическим испытаниям не реже одного раза в год с интервалом в 12 месяцев. Эта инспекция должна быть полной внутренней и внешней инспекцией, если это позволяют условия строительства. Все водогрейные котлы должны проходить внутренний осмотр каждые 24 месяца, а внешний осмотр каждые 12 месяцев.

(b) Паровые или водогрейные котлы, подлежащие проверке в соответствии с пунктом (a) выше, должны включать котлы, перечисленные в пунктах (b)1, (b)2 и (b)3 ниже, за исключением случаев, предусмотренных в пункте (c) ниже:

1. Паровые или водогрейные котлы с поверхностью нагрева 10 или более квадратных футов;
2. Паровые или водогрейные котлы теплопроизводительностью 10 киловатт или более; или
3. Паровые или водогрейные котлы с теплопроизводительностью 40 000 БТЕ в час или более.

(c) Паровые или водогрейные котлы, обслуживающие жилища, состоящие менее чем из шести семей, или другие жилища, рассчитанные на менее чем 25 человек, не должны проходить ежегодную внутреннюю и внешнюю проверку согласно пункту (a) выше.

(d) В дополнение к ежегодному внутреннему и внешнему осмотру, указанному в пункте (а) выше, может проводиться внешний осмотр, если это будет сочтено необходимым. Эта внешняя инспекция должна быть проведена как можно ближе к истечению шести месяцев после даты ежегодной инспекции.

(e) Осмотр должен проводиться чаще, если того требуют условия.

(f) Осматриваемый котел должен быть открытым, чистым, холодным и готовым для осмотра.

Наверх

12:90-4.11 Ультразвуковой контроль

(a) Уполномоченный может принимать отчеты об ультразвуковых испытаниях в качестве формы внутренней проверки с целью соблюдения требований N.J.S.A. 34:7-14 в некоторых конкретных случаях по получении заявления.

(b) Ультразвуковой контроль следует рассматривать при следующих обстоятельствах:

1. При невозможности вывода котла из эксплуатации в течение 12 месяцев;
2. Если у пользователя есть регулярная запланированная программа полной проверки «в процессе эксплуатации»;
3. Ультразвуковой контроль вместо ежегодного вывода из эксплуатации и открытого внутреннего и внешнего контроля допускается только в том случае, если он проводится в течение 12-месячного периода после внутреннего и внешнего контроля или для непрерывной технологической операции, когда это делается в течение 12-месячного периода после предыдущего расширения проверки котла, одобренного OB & PVC. Максимальный срок между внештатными и открытыми внутренними и внешними проверками не должен превышать 5 лет;
4. Страховщик или уполномоченный инспекционный орган сообщает о принятии ультразвукового контроля; и
5. Должна быть необходима история котла, включая такие элементы, как рабочие характеристики, результаты проверок, скорость коррозии и ультразвуковые процедуры.
6. Владелец/пользователь должен иметь задокументированную программу проверки в процессе эксплуатации, эксплуатации и технического обслуживания. По усмотрению OB & PVC, эта программа должна быть подвергнута выездной проверке до утверждения продления проверки котла.

Наверх

12:90-4.12 Плата и плата за посещение магазина для инспекции

(a) Плата за производственную инспекцию должна быть выше из (a) 1 или 2 ниже:

1. Плата в размере 200 долларов США за каждый проверенный котел; или
2. Ежедневная плата за посещение в размере 640,00 долларов США за любую инспекцию магазина продолжительностью четыре часа или менее и 1 200,00 долларов США за любую инспекцию магазина продолжительностью более четырех часов.

Наверх

12:90-4.13 Плата за выездную проверку

(a) Страховая компания, проводящая ежегодную выездную инспекцию, должна уплатить сбор в размере 100 долларов США за каждый осмотренный котел. Страховая компания уплачивает комиссию Уполномоченному по вопросам труда и развития рабочей силы в течение 30 дней после проведения проверки.

(b) Владелец или пользователь может запросить проверку штата на месте.

(c) Плата за государственную выездную инспекцию за каждую ежегодную внутреннюю-внешнюю инспекцию, которая должна включать гидростатические испытания, если это будет сочтено необходимым, уплачивается Уполномоченному по вопросам труда и развития рабочей силы следующим образом:

1. Десять и не более 60 квадратных футов: 160,00 долларов США
2. Шестьдесят и не более 1000 квадратных футов: 220,00 долларов США
3. 1000 квадратных футов и более: 300,00 долларов США

(d) В дополнение к ежегодной внутренней и внешней инспекции может проводиться внешняя инспекция, за которую владелец или пользователь должен заплатить Уполномоченному по вопросам труда и развития рабочей силы сбор в размере 200 долларов США.

Наверх

12:90-4.

14 Регистрация котлов

(a) Котлы должны быть зарегистрированы в Бюро соответствия котлов и сосудов под давлением, и должно быть выдано свидетельство о государственной проверке котлов.

(b) Каждому котлу, одобренному для использования в штате, должен быть присвоен регистрационный номер, который должен быть расположен в верхнем левом углу сертификата котла.

1. Этот номер также должен быть прикреплен к передней части котла таким образом, чтобы он был хорошо виден.

(c) Акт государственной проверки котла должен быть надлежащим образом оформлен и вывешен в котельной, машинном отделении, кабинете инженера или станции и быть легко доступным для ознакомления.

(d) Поврежденные, измененные, испорченные или утерянные сертификаты должны быть заменены по запросу через Бюро по контролю за соблюдением требований по котлам и сосудам под давлением для замены. Плата за замену составляет 32 доллара США.

Наверх

12:90–4,15 (зарезервировано)

Наверх

12:90-4.

16 (Зарезервировано)

Наверх

ПОДРАЗДЕЛ 5. БЕСПОГРУЗОЧНЫЕ СОСУДЫ ПОД ДАВЛЕНИЕМ

12:90-5.1 Область применения подраздела

(a) Настоящая подглава применяется к проектированию, строительству, осмотру, установке, ремонту и модификации сосудов под давлением без огня, за исключением случаев, предусмотренных в (b) ниже.

(b) Этот подраздел не применяется к:

1. Сосуды под давлением без огня, внутреннее или внешнее рабочее давление которых не превышает 15 фунтов на квадратный дюйм;
2. Необожженные сосуды под давлением, внутренний диаметр которых не превышает шести дюймов;
3. Бестопливные сосуды под давлением, используемые в качестве резервуара для горячего водоснабжения, нагреваемого паром или любым другим косвенным способом, когда такие бестопливные сосуды под давлением обслуживают жилища, состоящие из менее чем шести семей, или другие жилища, рассчитанные на менее чем 25 человек, когда ни одно из следующих ограничений на безтопливных сосудов высокого давления превышены:

я. Подводимая теплота 200 000 БТЕ в час;

ii. Температура воды 200 градусов по Фаренгейту;

III. Номинальная емкость по воде 120 галлонов.

4. Любой сосуд высокого давления без огня, находящийся под юрисдикцией и контролем правительства Соединенных Штатов, если он активно регулируется федеральным агентством;
5. Любой сосуд под давлением без огня, используемый исключительно для приведения в движение автомобиля, регулируемого Законом о транспортных средствах, раздел 39 Пересмотренного статута;
6. Любой необожженный сосуд высокого давления, расчетное давление которого не превышает 300 фунтов на квадратный дюйм и расчетная температура 210 градусов по Фаренгейту, содержащий воду с воздухом под давлением, сжатие которого служит только в качестве подушки; и
7. Компоненты трубопровода от первого резьбового, приварного или фланцевого фитинга.

Наверх

12:90-5.2 Соответствие указанным стандартам

(a) Бестопочные сосуды под давлением должны конструироваться, устанавливаться, обслуживаться, ремонтироваться и проверяться в соответствии со стандартами, указанными в пунктах (b) и (c) ниже.

(b) Применимые разделы Кодекса ASME по котлам и сосудам под давлением, издание 1995 г., а также все последующие издания и дополнения приняты в качестве стандартов безопасности в рамках данного подраздела и должны применяться в соответствии с положениями, перечисленными ниже

.

1. Раздел II, Спецификации материалов;
2. Раздел III, Компоненты атомной электростанции;
3. Раздел VIII, Беспламенные сосуды под давлением;
4. Раздел IX, Квалификация в области сварки и пайки;
5. Раздел X, Пластиковые сосуды под давлением, армированные стекловолокном;
6. Раздел XI Правил эксплуатационного контроля элементов атомных электростанций Раздел 1;
7. Все кодовые случаи, интерпретации и дополнения для каждого раздела, за исключением случаев, предусмотренных в (g) ниже.

(c) Кодекс инспекции Национального совета — издание 1995 г. и все последующие издания и дополнения, а также API 510 — издание 1995 г. и все последующие издания и дополнения приняты в качестве стандартов безопасности в соответствии с настоящей подглавой и должны применяться в соответствии с положениями каждого , применимо.

(d) Каждое лицо, занимающееся проектированием, строительством, изготовлением, установкой, ремонтом или модификацией сосудов под давлением без огня, должно защищать население, соблюдая стандарты, указанные в пунктах (b) и (c) выше.

(e) Только стандарты, относящиеся к общественной безопасности (т. е. основные правила), принимаются любым объединением посредством ссылки, как указано в пунктах (b) и (c) выше.

(f) В случае противоречия между стандартами, указанными в пунктах (b) и (c) выше, и настоящими правилами, эти правила имеют преимущественную силу.

(g) Все разделы Кодекса ASME, упомянутые в пункте (b) выше, становятся обязательными через шесть месяцев после утверждения Советом ASME, как и опубликованные дополнения и Случаи Кодекса, если только Бюро по контролю за соблюдением требований по котлам и сосудам под давлением подтверждение Правлением.

(h) Строительные нормы, которые являются национальными или международными стандартами и признаны законодательством и страной происхождения, когда это применимо, должны быть приемлемыми в качестве альтернативных строительных норм в соответствии с настоящей подглавой, при условии, что они были полностью и окончательно одобрен и принят в качестве альтернативного строительного кодекса NBBPVI.

Наверх

12:90-5.3 Классификация беспламенных сосудов под давлением

(a) Сосуды под давлением без огня должны быть классифицированы как сосуды под давлением без огня класса I, класса II, класса III или класса IV.

(b) Конкретные сосуды под давлением без огня должны соответствовать минимальным требованиям своего класса или превышать их.

Наверх

12:90-5.4 Беспламенные сосуды под давлением класса I

(a) Сосуды под давлением без огня класса I должны соответствовать во всех отношениях соответствующим разделам Кодекса ASME, действующим на момент постройки.

(b) Все заводские инспекции сосудов под давлением без огня класса I должны проводиться квалифицированными инспекторами, которые должны удовлетворять требованиям Кодекса ASME и иметь действующую Комиссию инспекторов Национального совета по котлам и сосудам под давлением, или владельца- инспектор пользователей, имеющий действующий сертификат компетентности штата Нью-Джерси и сертификат API, если это разрешено иным образом.

(c) Все несгораемые сосуды под давлением класса I должны быть проштампованы и идентифицированы в соответствии с Кодексом ASME.

(d) Необожженные сосуды под давлением класса I также должны быть проштампованы и зарегистрированы в Национальном совете, за исключением случаев, предусмотренных в N.J.A.C. 12:90-5.13(г).

Наверх

12:90-5.5 Беспламенные сосуды под давлением класса II

Сосуды под давлением без огня, обозначенные как сосуды под давлением без огня класса II, должны быть существующими сосудами под давлением без огня, построенными до 1 января 19 года.57 в соответствии с совместным кодом API-ASME для сосудов под давлением без огня и зарегистрированных в штате до 1 января 1957 г.

Наверх

12:90-5.6 Беспламенные сосуды под давлением класса III

Необожженные сосуды под давлением, обозначенные как необожженные сосуды под давлением Класса III, в будущем могут быть либо новыми, либо бывшими в употреблении сосудами под давлением, не имеющими норм, и будут идентифицированы как одобренные Нью-Джерси сосуды под давлением, отвечающие требованиям N. J.A.C. 12:90-5,9.

Наверх

12:90-5.7 Необожженные сосуды под давлением класса III — стандарт Нью-Джерси

Сосуды под давлением, идентифицированные как стандарт Нью-Джерси, должны сохранять свою маркировку в течение всего срока службы. Никакое дополнительное изготовление настоящего стандарта не допускается.

Наверх

12:90-5.8 Необожженные сосуды под давлением класса III — New Jersey Special

Сосуды под давлением, обозначенные как New Jersey Special, должны сохранять свою маркировку в течение всего срока службы. Никакое дополнительное изготовление в соответствии с этой классификацией не допускается.

Наверх

12:90-5.9 Невоспламеняемые сосуды под давлением класса III — одобрено Нью-Джерси

(a) Этот раздел применяется к процедуре получения утверждения для сосуда, не подпадающего под код, в качестве сосуда под давлением без огня Класса III, известного как Утвержденный в штате Нью-Джерси.

(b) Заявка на одобренный штатом Нью-Джерси сосуд высокого давления без огня должна соответствовать следующим требованиям:

1. Для ускорения обработки запроса на проверку конструкции, не соответствующей нормам, все материалы должны быть собраны и представлены пользователем в как можно более полной форме;
2. Если необходимо отложить подачу какого-либо материала, такое упущение должно быть заметно отмечено в письме-заявке;
3. Все письменные материалы должны быть на английском языке; при условии, однако, что письменные материалы на языке, отличном от английского, могут быть представлены вместе с переводом на английский язык, правильность которого подтверждена;
4. Все письма-заявки должны сопровождаться выплатой в размере 6000 долларов США за каждый дизайн без кода. Дополнительные сборы потребуются для проектов, представленных для одного проекта, и должны быть повторными для каждого пользовательского приложения проекта;
5. После окончательной проверки и испытаний производитель должен заполнить соответствующую форму отчета с данными производителя. Эта форма должна быть заверена уполномоченным инспектором в штате Нью-Джерси, который идентифицирует его номер лицензии сертификата компетентности в штате Нью-Джерси; и
6. Ссылка на соответствие Кодексу ASME должна быть удалена, если таковая имеется в форме. Заполненная форма в двух экземплярах вместе с факсимиле штампа должна быть подана для регистрации в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением.

(c) Одобренный Нью-Джерси сосуд высокого давления без огня может потребовать периодической повторной проверки.



(d) Соответствие пунктам (e)–(m) ниже необходимо для установления эквивалентности кода ASME.

(e) Максимально допустимое рабочее давление безобжигового сосуда высокого давления, утвержденного в штате Нью-Джерси, при данной температуре может быть ограничено максимум 80 процентами от того, которому может подвергаться сосуд в соответствии с Кодексом ASME.

(f) Должны быть представлены чертежи, полностью описывающие необожженный сосуд высокого давления, с особым вниманием к четкости деталей сварки, сопел и других отверстий.

(g) Идентификация материалов в диапазоне химических и физических характеристик должна соответствовать тем, которые перечислены в соответствующем разделе Кодекса ASME.

(h) Должны быть предоставлены полные расчеты с использованием соответствующих формул в соответствии с требованиями применимого раздела кода. Все расчеты должны быть помечены и дана ссылка на код ASME. Если формулы ASME Code неприменимы, должно быть четко продемонстрировано обоснование альтернативных методов расчета. Анализ методом конечных элементов является приемлемым альтернативным методом для демонстрации рациональности конструкции.

(i) Должны быть предоставлены доказательства соответствующих процедур сварки и операторских испытаний. Если такой возможности нет у производителя, должна быть проведена проверка надежности сварки в соответствии с требованиями Бюро по контролю за соблюдением требований по котлам и сосудам под давлением.

(j) Все материалы должны быть проверены профессиональным инженером, зарегистрированным в Нью-Джерси, который должен проверить их соответствие основным требованиям Кодекса ASME.

(k) Письмо-заявка пользователя должна кратко описывать характер вещества, которое должно содержаться в несгораемом сосуде под давлением, предлагаемые условия давления и температуры, а также нагревающую, охлаждающую или повышающую давление среду.

(l) Вся вышеуказанная документация должна быть направлена ​​в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением пользователем сосуда с письмом с просьбой о присвоении классификации, утвержденной Нью-Джерси, если это оправдано.

(m) При утверждении на необожженном сосуде высокого давления должна стоять печать «Одобрено Нью-Джерси».

Наверх

12:90-5.10 Беспламенные сосуды под давлением класса IV

(a) Сосуды под давлением, обозначенные как невоспламеняющиеся сосуды под давлением Класса IV, должны быть проверены пользователем, где это применимо, с гарантией и прямо одобренным.

(b) Для того, чтобы квалифицироваться как таковой, инспектор-пользователь должен постоянно работать в качестве инспектора на полную ставку в инспекционном отделе пользователя, поддерживающего надлежащую конструкцию безогневого сосуда под давлением и секцию инспекции.

(c) Пользователь-инспектор должен быть утвержден и зарегистрирован в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, которое оставляет за собой право отозвать такое утверждение по своему усмотрению.

(d) Бюро соответствия котлов и сосудов, работающих под давлением, должно быть предоставлено по запросу такие копии проекта, расчеты спецификаций материалов и сопутствующие данные, которые доступны или необходимы. Бюро по контролю за соблюдением требований по котлам и сосудам под давлением сохраняет за собой прерогативу надзора за пользовательской проверкой, совместной проверкой и повторной проверкой, если оно сочтет это необходимым.

(e) После утверждения сосуды под давлением без огня класса IV должны быть сконструированы и оштампованы в соответствии с положениями Кодекса ASME о проверке пользователем.

Наверх

12:90-5.11 Критерии проектирования

(a) Машины, имеющие части, находящиеся под внутренним давлением, не относящиеся к основному назначению машины, могут быть освобождены от действия Кодекса ASME, если критерии проектирования машины приводят к тому, что прочность части, удерживающей давление, превышает ту, которая потребовалась бы, если бы она была спроектирована в соответствии с Кодексом ASME.

(b) Непроницаемые графитовые материалы могут использоваться при изготовлении теплообменников в соответствии с классификацией, одобренной Нью-Джерси, до принятия этого материала в соответствии с Кодексом ASME.

(c) Производители, желающие изготавливать сосуды с использованием непроницаемых графитовых материалов, должны обосновать конструкцию таких сосудов и состав графитового материала в соответствии с классификацией, одобренной Нью-Джерси.

Наверх

12:90-5.12 Сварные ремонты и переделки безобжиговых сосудов под давлением

(a) Сварные ремонты и переделки сосудов под давлением без огня должны соответствовать:

1. Оригинальный строительный стандарт; или
2. Строительный стандарт, на который ссылается N.J.A.C. 12:90-5.2(b) при условии, что требования не менее строгие, чем первоначальный строительный стандарт; и
3. Кодекс инспекции Национального совета — издание 1995 г. и все последующие издания и дополнения, или API-510 — 1995 издание и все последующие издания и дополнения, если применимо.

(b) Ремонт сварными швами сосудов под давлением без огня должен выполняться организацией, имеющей разрешение на ремонт Национального совета или разрешение на ремонт в штате Нью-Джерси.

(c) Отчет о сварных работах должен быть подан в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением по запросу.

(d) Внесение изменений в сосуды под давлением без огня должно выполняться держателем сертификата модификации Национального совета или уполномоченной ремонтной организацией штата Нью-Джерси, когда эта организация также является организацией-владельцем-пользователем (зарегистрированным инспекционным агентством-владельцем-пользователем), как определено в API. -510.

(e) Отчет об изменении и копия первоначального отчета производителя с данными должны быть поданы в Национальный совет инспекторов по котлам и сосудам под давлением или в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, если несгоревший сосуд под давлением не зарегистрирован в Национальном Доска. Сборы за регистрацию должны быть в соответствии с N.J.A.C. 12:90-5.15(г). Если изменение выполняется в соответствии с API-510, подача документов в соответствии с этим подразделом не требуется; однако владелец-пользователь должен хранить отчет об изменениях в течение всего срока службы судна.

(f) Все планы сварных ремонтов и модификаций сосудов под давлением должны быть одобрены до начала работ уполномоченным Национальным советом инспектором с действующим квалификационным сертификатом штата Нью-Джерси, нанятым уполномоченным инспекционным агентством или штатом Нью-Джерси. Утверждение также может быть дано инспектором-владельцем-пользователем, имеющим действующий сертификат компетентности штата Нью-Джерси и комиссией владельца-пользователя Национального совета или сертификатом API, с учетом ограничения, указанного в N.J.A.C. 12:90-3.12(г)4.

Наверх

12:90-5.13 Цеховой осмотр сосудов под давлением без огня

(a) Требуется заводская инспекция сосудов под давлением без огня, за исключением случаев, предусмотренных в (b) ниже.

(b) Бестопочные сосуды под давлением, в которых не образуется пар и объем и давление которых не превышают следующих предельных значений, могут быть освобождены от заводских проверок квалифицированными инспекторами; при условии, что они соответствуют во всех других отношениях настоящей подглаве:

1. Объем пять кубических футов и расчетное давление 250 фунтов на кв. дюйм;
2. Полтора кубических фута объемом и расчетным давлением 600 фунтов на кв. дюйм.

(c) Такие сосуды должны иметь простую одностенную камеру.

(d) Сосуды, освобожденные от инспекции Кодекса ASME в соответствии с настоящим разделом, должны быть проштампованы символом «UM» или иным образом предусмотрены для конструкции, отличной от сосуда высокого давления класса I.

(e) Кожухотрубные теплообменники, сосуды с рубашкой и сосуды другого типа, которые могут подвергаться перепадам давления, должны подвергаться заводской проверке уполномоченным инспектором.

Наверх

12:90-5.

14 Полевая проверка непотопляемых сосудов под давлением

(a) Каждый сосуд под давлением, за исключением сосудов под давлением со штампом «UM», подлежит либо первоначальной инспекции в процессе эксплуатации (для вновь изготовленного сосуда под давлением), либо первоначальной проверке сертификата в полевых условиях (для существующего сосуда под давлением).

(b) Первоначальная полевая проверка существующих сосудов под давлением должна быть проведена до 6 октября 2011 г.

(c) После проведения первоначальной инспекции в процессе эксплуатации или первоначальной проверки сертификата на месте в соответствии с пунктом (a) выше, каждый сосуд под давлением, за исключением сосудов под давлением, которые находятся под надзором зарегистрированного инспекционного агентства владельца-пользователя, должен получить сертификационная инспекция раз в три года.

(d) Сосуды под давлением и бестопочные котлы, которые находятся под надзором зарегистрированного инспекционного агентства владельца-пользователя, должны проверяться через промежутки времени, требуемые Кодексом инспекции Национального совета или API-510, в зависимости от обстоятельств.

1. Каждая инспекционная организация-владелец-пользователь должна:

я. Сохраняйте в файле в месте, где проверяется оборудование, подлинную запись или копию отчета о каждой проверке, в которой указывается номер комиссии Национального совета или номер сертификата API инспектора, проводившего проверку; и

ii. Вести записи об инспекциях, которые будут включать список сосудов под давлением, подпадающих под действие N.J.S.A. 34:7-14, с указанием номера комиссии Национального совета или номера сертификата API инспектора, проводившего инспекцию, и такого сокращенного описания, которое может быть необходимо для идентификации, даты последней инспекции каждой единицы и приблизительной даты очередной осмотр. Такие протоколы проверок должны быть легко доступны для проверки Отделом по контролю за соблюдением требований по котлам и сосудам под давлением или уполномоченным представителем в рабочее время.

(e) Любой сосуд под давлением или сосуды под давлением, содержащиеся в системе охлаждения, должны быть проверены в соответствии с N. J.A.C. 12:90-6.

Наверх

12:90-5.15 Плата и плата за визит для осмотра магазина

(a) Плата за инспекцию магазина составляет:

1. Ежедневная плата за посещение в размере 640,00 долларов США за любую производственную инспекцию продолжительностью четыре часа или меньше, которая проводится с целью мониторинга процесса контроля качества при изготовлении сосуда под давлением. Эта ежедневная плата за посещение должна составлять 1 200,00 долларов США, если осмотр магазина превышает четыре часа. Аудиты и совместные проверки оплачиваются по тарифу за день/полдня; или
2. Плата в размере 200 долларов США за каждый сосуд высокого давления, если целью визита является осмотр конкретных сосудов.

Наверх

12:90-5.16 Плата за выездную проверку

(a) Страховая компания, проводящая выездную инспекцию, должна уплатить сбор в размере 60 долларов США за каждый проверенный сосуд высокого давления. Страховая компания уплачивает комиссию Уполномоченному по вопросам труда и развития рабочей силы в течение 30 дней после проведения проверки.

(b) Владелец или пользователь может запросить проверку штата на месте.

(c) Плата за государственную полевую инспекцию сосуда под давлением должна быть в соответствии со следующим графиком:

1. 40,00 долларов США для судов размером не более 30 квадратных футов;
2. 80 долларов США для судов площадью более 30, но не более 60 квадратных футов;
3. 120,00 долларов США для судов площадью более 60, но не более 100 квадратных футов; и
4. 160,00 долларов США для судов размером более 100 квадратных футов.

(d) Размер сосуда под давлением в соответствии с пунктом (c) выше определяется путем умножения предельного диаметра сосуда под давлением на длину сосуда под давлением.

(e) Владелец-пользователь может организовать выездную инспекцию сосуда под давлением инспектором-собственником-пользователем вместо выездной инспекции страховой компанией в соответствии с пунктом (а) выше или выездной инспекции со стороны государства в соответствии с пунктом (с) и (d) выше.

(f) Если сосуд под давлением проверяется инспектором-владельцем-пользователем в соответствии с пунктом (e) выше, инспектор-владелец-пользователь должен осматривать сосуд под давлением с интервалом, установленным для этого сосуда под давлением в соответствии с Кодексом инспекций Национального совета или API-510.

(g) Если сосуд под давлением проверяется инспектором-владельцем-пользователем в соответствии с пунктом (e) выше, инспектор-владелец-пользователь должен ежегодно регистрировать в Департаменте все инспекции, проведенные в течение предыдущего года, сопровождаемые оплатой в соответствии с со следующим расписанием:

Агентство по проверке владельцев и пользователей Таблица 5.16
	Стоимость объекта «владелец-пользователь» на сосуд под давлением	Минимальное количество проверенных сосудов под давлением	Максимальное количество проверяемых сосудов под давлением
1	30,00 $	1	До 25
2	15,00 $	26	До 100
3	12,00 $	101	До 500
4	9,00 $	501	и более

(h) Все сборы в соответствии с пунктом (g) выше должны быть выплачены Уполномоченному по вопросам труда и развития рабочей силы.

Наверх

12:90-5.17 Регистрация бестопочных сосудов под давлением и сборы

(a) Каждый сосуд под давлением без огня должен быть зарегистрирован в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением и должен получить номер юрисдикции после проверки сертифицированным инспектором, за исключением следующего:

1. Сосуды под давлением UM, освобожденные от проверки в соответствии с N.J.A.C. 12:90-5.13(б), или
2. Сосуды под давлением, проверенные инспекционным агентством владельца-пользователя, зарегистрированным в Бюро по контролю за соблюдением требований к котлам и сосудам под давлением при N.J.A.C. 12:90-5.19.

(b) Когда объект зарегистрирован в качестве инспекционного агентства владельца-пользователя в соответствии с N.J.A.C. 12:90-5.19, объект должен вести список каждого сосуда под давлением на этом объекте и должен, во время трехлетнего аудита, требуемого в соответствии с N.J.A.C. 12:90-5.19(e), предоставить список сосудов под давлением в Бюро по соблюдению требований к котлам и сосудам под давлением.

Наверх

12:90-5.18 Квалификация инспекторов

Все инспекторы, перечисленные в этом подразделе, должны получить сертификат компетентности, как указано в N.J.A.C. 12:90-3.12 (а) – (г), если применимо.

Наверх

12:90-5.19 Регистрация инспекционных органов владельца-пользователя

(a) Все агентства-владельцы, желающие провести выездную инспекцию сосудов под давлением без огня, проверку и ремонт предохранительных клапанов или сварные ремонты или модификации, должны быть зарегистрированы в Бюро по соблюдению требований к котлам и сосудам под давлением.

(b) Организации, желающие зарегистрироваться в качестве инспекционных агентств владельцев-пользователей, должны подать письмо о намерениях сертификации в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением. Это письмо должно включать план и график сертификации.

(c) Организации, которые подали письмо о намерениях сертификации, могут продолжать свои существующие программы проверки сосудов под давлением и / или клапанов сброса давления, если они активно и добросовестно проводят сертификацию Бюро по котлам и сосудам под давлением в качестве инспекционное агентство владельца-пользователя.

(d) Инспекционные агентства «владелец-пользователь» могут запросить регистрацию для проведения выездной проверки невоспламеняющихся сосудов под давлением, проверки и ремонта клапанов сброса давления или сварных ремонтов и модификаций по отдельности или в любой комбинации этих функций.

(e) Все инспекционные агентства «владелец-пользователь», стремящиеся зарегистрироваться в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, подлежат проверке Бюро по контролю за соблюдением требований по котлам и сосудам под давлением. После успешного завершения этого первоначального аудита инспекционное агентство «владелец-пользователь» должно быть зарегистрировано в Бюро по контролю за соблюдением требований к сосудам, работающим под давлением, и после этого должно проходить аудит раз в три года. Этот трехгодичный аудит может проводиться ежегодно, когда трехгодичный аудит выявляет недостатки. Плата за каждый аудит должна быть установлена ​​в соответствии с N. J.A.C. 12:90-5.15(а)2.

(f) Первоначальный аудит и аудит раз в три года, проводимые в соответствии с пунктом (e) выше, должны охватывать только те функции, которые подходят для регистрации, для проведения выездной проверки непотопляемых сосудов под давлением, осмотра и ремонта клапанов сброса давления или сварных ремонтов и модификаций для тех владельцев- агентства по проверке пользователей, которые не желают регистрироваться по всем трем функциям.

Наверх

ПОДРАЗДЕЛ 6. ХОЛОДИЛЬНЫЕ СИСТЕМЫ

12:90-6.1 Область применения подраздела

(a) Данная подглава применяется к проектированию, строительству, осмотру, установке, ремонту и модификации холодильных систем, за исключением случаев, предусмотренных в (b) ниже.

(b) Этот подраздел не применяется к:

1. Системы, использующие легковоспламеняющиеся, высокотоксичные или ядовитые хладагенты с холодопроизводительностью три тонны или менее;
2. Системы, использующие легковоспламеняющиеся, высокотоксичные или ядовитые хладагенты, требующие шести лошадиных сил или менее;
3. Системы, использующие хладагенты негорючей и нетоксичной природы, холодопроизводительностью 18 тонн или менее;
4. Системы, использующие негорючие и нетоксичные хладагенты, требующие 36 лошадиных сил или менее; и
5. Системы, использующие нетоксичные и негорючие хладагенты с давлением 15 фунтов на кв. дюйм или менее, независимо от производительности.

Наверх

12:90-6.2 Соответствие указанным стандартам

(a) Холодильные системы должны конструироваться, устанавливаться, обслуживаться, ремонтироваться и проверяться в соответствии со стандартами, указанными в пункте (b) ниже.

(b) ASHRAE 15 принят в качестве стандарта безопасности в соответствии с данным подразделом и должен применяться в соответствии с его положениями. ASHRAE 34 принят для классификации безопасности хладагентов.

(c) Каждое лицо, непосредственно связанное с холодильными системами, должно защищать население, соблюдая стандарты, указанные в пункте (b) выше.

(d) Только стандарты, относящиеся к общественной безопасности (т. е. основные правила), принимаются любым объединением посредством ссылки, как предписано в (b) выше.

(e) В случае противоречия между стандартами, указанными в пункте (b) выше, и настоящими правилами, эти правила имеют преимущественную силу.

Наверх

12:90-6.3 Разгрузочные устройства

(a) На линии нагнетания компрессора должно быть установлено предохранительное устройство надлежащего размера, расположенное между выходным отверстием компрессора и запорным клапаном нагнетания. Это предохранительное устройство может выходить на сторону всасывания.

(b) Также должно быть установлено предохранительное устройство для сброса пара из парового пространства жидкостного ресивера, конденсатора и других сосудов под давлением в системе.

(c) Предохранительные устройства должны выпускаться в атмосферу в безопасной точке и через диффузор, за исключением случаев, предусмотренных в пунктах (a) выше и (d) ниже.

(d) Если сброс в атмосферу невозможен или опасен для ближайшего окружения, предохранительное устройство может сбрасываться в емкость, через которую хладагент можно удалить безопасным способом.

Наверх

12:90-6.4 Осмотр холодильных систем

(a) Холодильные системы должны ежегодно проверяться уполномоченным государственным инспектором или инспектором страховой компании.

(b) В обязанности оператора и инспектора входит тщательная проверка признаков ненормальных, неисправных или опасных условий.

(c) Эта инспекция должна включать ресивер жидкости, конденсатор, все предохранительные клапаны и их выпускные отверстия, манометры, органы управления и все другие элементы, которые могут считаться потенциально критическими.

(d) Инспектор проверяет лицензию оператора и свидетельство о государственной регистрации и делает отметку об этом в акте проверки.

(e) Поврежденные, измененные, испорченные или утерянные сертификаты должны быть заменены по запросу через Бюро соответствия котлов и сосудов под давлением. Плата за замену составляет 30 долларов США.

Наверх

12:90-6.5 Плата за выездную инспекцию

(a) Страховая компания, проводящая ежегодную проверку холодильных систем, должна уплатить Комиссару по вопросам труда и развития рабочей силы комиссию в размере 80 долларов США за каждую систему.

(b) Владелец или пользователь может потребовать от штата проверки на месте.

(c) Плата за ежегодную выездную инспекцию, проводимую штатом, в зависимости от холодопроизводительности системы, подлежит уплате Уполномоченному по вопросам труда и развития рабочей силы следующим образом:

1. Более трех и менее 25 тонн: 200,00 долл. США
2. Двадцать пять тонн и более, но менее 300 тонн: 300,00 долларов США
3. 300 тонн и более: 400,00 долларов США

Наверх

ПОДРАЗДЕЛ 7. ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

12:90-7.1 Область применения подраздела

Этот подраздел должен применяться к организациям, желающим разобрать, осмотреть или отремонтировать предохранительные клапаны для использования на котлах, сосудах под давлением или холодильном оборудовании.

Наверх

12:90-7.2 Требования для сертификации

Для разборки, осмотра или ремонта клапанов сброса давления в штате или для использования в штате организация, выполняющая эту функцию, должна либо иметь свидетельство о разрешении Национального совета на использование штампа «Ремонт клапана» («VR»), либо быть зарегистрированным в Нью-Джерси инспекционным агентством владельцев и пользователей, как указано в N. J.A.C. 12:90-5.18.

Наверх

ПОДРАЗДЕЛ 8. ЛИЦЕНЗИРОВАНИЕ ЭКСПЛУАТАЦИОННЫХ ИНЖЕНЕРОВ И ОПЕРАТОРОВ КОТЛОВ

12:90-8.1 Область применения подраздела

Этот подраздел применяется к процедурам, необходимым для получения лицензии в качестве инженера по эксплуатации или пожарного.

Наверх

12:90-8.2 Заявка на получение лицензий

(a) Заявка должна быть напечатана на машинке или аккуратно и разборчиво напечатана чернилами.

(b) Все заявки должны быть тщательно заполнены, подписаны заявителем и нотариально заверены.

(c) Заявления заявителя должны указывать фактический опыт, как указано в положениях о приемлемости N.J.A.C. 12:90-8.4 по 8.13. Должен быть указан только соответствующий, применимый и полный рабочий день. Этот опыт должен быть завершен в течение семи лет после подачи заявки.

(d) Неполные или устаревшие заявки не принимаются.

(e) Заявка на получение лицензии должна быть подана на формах, предоставленных Бюро соответствия котлов и давления. Для каждой заявки может быть запрошена только одна классификация или изменение класса.

(f) Инженер-эксплуатант с соответствующей квалификацией, работавший с заявителем, должен подтвердить заявления по всем заявкам. Для объектов, не требующих эксплуатации инженером третьей категории или более высокой квалификации, допускается одобрение со стороны высшего руководства, которое несет прямую ответственность за безопасную эксплуатацию оборудования, указанного в заявке, за исключением случаев, предусмотренных в пункте (g) ниже. Одобрение инженером или высшим руководством должно свидетельствовать об опыте заявителя.

(g) Замена подтверждения (f) выше может быть держателем:

1. Лицензия морского инженера с опытом работы, подтвержденным путевыми сбросами;
2. Другая государственная или городская лицензия с опытом владельца, подтвержденным письмом от работодателя с указанием опыта работы и оборудования;
3. Служба или торговый флот Соединенных Штатов, подтверждающая наличие необходимого инженерного опыта; или
4. Письменные заявления от одного или нескольких бывших или нынешних работодателей, подписанные руководством, ответственным за оборудование, расположенное на его объекте. В заявлении должна содержаться подробная и конкретная информация для определения правомочности. Как минимум, он должен содержать информацию о многолетнем опыте заявителя и описание типа эксплуатируемого оборудования, включая производителя, мощность, номинальную мощность и настройки предохранительных клапанов.

(h) Лицензия не выдается лицам моложе 18 лет.

(i) Вся корреспонденция, касающаяся лицензий или заявок, должна быть адресована Бюро по контролю за соблюдением требований по котлам и сосудам под давлением.

(j) Бюро по контролю за соблюдением требований по котлам и сосудам под давлением должно быть уведомлено о любом изменении места жительства. При написании указывается номер лицензии.

(k) Плата за каждый экзамен и за любую лицензию, выдаваемую бюро, составляет 200,00 долларов США, а плата за повышение класса или дополнительную классификацию составляет 160,00 долларов США. Плата должна быть в форме чека или денежного перевода, подлежащего оплате Уполномоченному по вопросам труда и развития рабочей силы, и должна прилагаться к заявке.

(l) Ежегодная плата за продление не взимается за дополнительную классификацию любой лицензии.

(m) Бюро по котлам и контролю давления не несет никакой ответственности за потери при передаче платы.

Наверх

12:90-8.3 Классификация лицензий для операторов

(a) Буквы A, B и C должны использоваться для обозначения степени инженера в лицензии. Буква «А» или золотая печать обозначают лицензию первого класса; «В» или красная печать, права второго класса; и «C» или синяя печать, лицензия третьего класса.

(b) Черная печать должна идентифицировать оператора котла.

(c) Лицензия со штампом на лицевой стороне «ответственный» должна идентифицировать ответственного оператора котла.

(d) Классы операторов котлов и пожарных должны быть идентичными.

(e) Номера, перечисленные в Таблице 7.3(e), должны использоваться для идентификации указанного оборудования.

Таблица 7. 3(д)
Арабский номер	Оборудование
1	паровой стационарный котел и паровой первичный двигатель
2	холодильные установки
3	атомный котел и первичный двигатель
7	Подъемная машина и кран с длинной стрелой
8	паровой переносной котел и паровой первичный двигатель
9	паровозный кран

(f) Лицензии для операторов классифицируются следующим образом:

1. Специальное ограниченное применение;
2. Котел низкого давления;
3. Оператор котла высокого давления;
4. 1А, 1В или 1С паровой стационарный котел и паровой первичный двигатель;
5. Холодильные установки 2A, 2B или 2C;
6. Атомный котел 3A, 3B или 3C и первичный двигатель;
7. Кран с длинной стрелой 7C;
8. 8A, 8B или 8C паровой переносной котел и паровой первичный двигатель; и
9. Кран паровозный 9А или 9Б.

Наверх

12:90-8.4 Право на получение лицензии оператора котла (черная печать)

Чтобы иметь право на получение лицензии оператора котла, заявитель должен иметь не менее трех месяцев опыта работы помощником, учеником или ассистентом лицензированного оператора оборудования, для которого требуется такая лицензия. Бюро по соблюдению требований по котлам и сосудам под давлением может запросить копию журнала оператора котла для рассмотрения экспертом во время утверждения заявки.

Наверх

12:90-8.5 Право на получение лицензии оператора котла низкого давления (черная печать)

(a) Чтобы иметь право на сдачу экзамена на машиниста котла низкого давления, заявитель должен:

1. Быть в состоянии соответствовать N.J.A.C. 12:90-8.4; или
2. Пройти интенсивное обучение в течение 30 полных рабочих дней по программе, установленной ответственным представителем руководства и одобренной Бюро по контролю за соблюдением требований по котлам и сосудам под давлением в течение пяти дней после начала периода обучения. Должен вестись журнал с лицензированным оператором, проводящим обучение один на один, и обучаемый должен иметь письменное подтверждение такого обучения от представителя руководства, ответственного за повседневную эксплуатацию котельной. Любое обучение, начатое до утверждения Бюро по котлам и сосудам под давлением, за исключением обучения, охватываемого в течение пятидневного периода утверждения, не должно засчитываться в 30-дневную программу интенсивного обучения.

Наверх

12:90-8.6 Право на получение лицензии оператора котла высокого давления

(a) Чтобы иметь право на сдачу экзамена на должность оператора котла высокого давления, заявитель должен:

1. Быть в состоянии соответствовать N.J.A.C. 12:90-8.4; или
2. Пройти шестинедельную интенсивную подготовку по программе, установленной Главным инженером и утвержденной Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, в течение пяти дней после начала периода обучения. Журнал должен вестись с лицензированным оператором, проводящим обучение, которое должно быть один на один, и стажер должен иметь письменное подтверждение такого обучения от главного инженера. Любое обучение, начатое до утверждения Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, за исключением обучения, охватываемого в течение пятидневного периода утверждения, не должно засчитываться в шестинедельную программу интенсивного обучения.

(b) Если заявитель имел шестимесячный опыт работы лицензированным оператором котлов низкого давления, три месяца, требуемые в N.J.A.C. 12:90-7.4 может быть сокращен до 30 дней.

(c) Чтобы иметь право на получение специальной лицензии на мощность до 100 лошадиных сил, заявителю требуется 30-дневный опыт работы с таким оборудованием.

Наверх

12:90-8.7 Право на получение лицензии паромеханика третьего разряда (синяя печать)

(a) Чтобы иметь право на сдачу экзамена на звание инженера-паротехника третьего разряда (1-C или 8-C), заявитель должен иметь лицензию оператора котлов высокого давления и иметь последующий опыт работы не менее шести месяцев либо в эксплуатация оборудования, требующего наблюдения со стороны инженера третьего разряда, или в качестве помощника по эксплуатации оборудования, требующего лицензии третьего разряда на сменную работу.

(b) Опыт, полученный за пределами штата Нью-Джерси, может рассматриваться, если заявитель проработал не менее двух лет оператором котлов высокого давления мощностью более 500 лошадиных сил.

Наверх

12:90-8.8 Право на получение лицензии инженера-холодильника третьего разряда (синяя печать)

(a) Чтобы иметь право на сдачу экзамена на звание инженера-холодильника третьего разряда (2-C), заявитель должен иметь как минимум:

1. Шесть месяцев опыта работы помощником оператора легковоспламеняющейся, высокотоксичной или ядовитой холодильной установки;
2. Опыт работы оператором легковоспламеняющейся, высокотоксичной или токсичной холодильной установки от трех месяцев;
3. Три месяца опыта работы в качестве помощника оператора легковоспламеняющейся, высокотоксичной или токсичной холодильной системы, при условии, что заявитель прошел интенсивную подготовку на этот период у лицензированного оператора, а главный инженер подтверждает такое обучение и опыт письмом;
4. Шесть месяцев опыта работы оператором нетоксичной холодильной установки вместимостью не менее 250 тонн и три месяца опыта работы помощником лицензированного оператора легковоспламеняющейся, высокотоксичной или токсичной холодильной установки; или
5. Шесть месяцев опыта работы оператором нетоксичной холодильной установки вместимостью не менее 250 тонн и удовлетворительное подтверждение получения достаточного образования по эксплуатации легковоспламеняющейся, высокотоксичной или токсичной холодильной установки по образовательной программе, утвержденной Отделом профессионального образования. Департамента образования Нью-Джерси и Отдела утверждения школ Департамента труда и развития рабочей силы Нью-Джерси.

Наверх

12:90-8.9 Право на получение лицензии инженера-ядерщика

Чтобы иметь право на сдачу экзамена на звание инженера-ядерщика (3-C), заявитель должен иметь сертификат Комиссии по ядерному регулированию США, подтверждающий право работы с ядерным энергетическим оборудованием.

Наверх

12:90-8.10 Право на получение лицензии оператора крана с длинной стрелой

Чтобы иметь право на сдачу экзамена на машиниста крана с длинной стрелой (7-C), заявитель должен иметь не менее шести месяцев опыта работы оператором крана, из которых не менее трех месяцев должны быть документально подтверждены как работа со стрелой. длина более 99 футов или должны успешно сдать экзамены Национальной комиссии по сертификации крановщиков.

Наверх

12:90-8.11 Право на получение лицензии инженера второго уровня (красная печать)

(a) Чтобы иметь право на сдачу экзамена на звание инженера второго уровня, заявитель должен иметь лицензию третьего уровня и иметь не менее одного года последующего практического опыта эксплуатации оборудования, требующего наблюдения со стороны инженера второго или первого уровня.

(b) Опыт эквивалентной суммы для класса или классификации из какой-либо другой юрисдикции может быть заменен, если это одобрено Бюро соответствия котлов и сосудов под давлением.

Наверх

12:90-8.12 Право на получение лицензии инженера первого класса (золотая печать)

(a) Чтобы иметь право на сдачу экзамена на звание инженера первой категории по любой классификации, заявитель должен иметь:

1. Лицензия второго уровня, после чего один год работал главным инженером на заводе, требующем надзора со стороны инженера второго уровня; или
2. Лицензия второго класса с последующим двухлетним практическим опытом работы инженером по эксплуатации на заводе, требующем контроля со стороны инженера первого класса; или
3. Эквивалентный опыт и лицензии другой юрисдикции. К заявке должна прилагаться документация, касающаяся лицензирования и квалификационных требований другой юрисдикции.

Наверх

12:90-8.

13 Другие вопросы приемлемости

(a) Претендент на первоначальную лицензию, изменение классификации или повышение квалификации может предъявить в письменной форме в качестве замены до 50 процентов опыта, указанного в N.J.A.C. 12:90-8.4 — 8.12, нерабочий опыт, такой как обслуживание, техническое обслуживание, ремонт или установка оборудования; или удовлетворительное доказательство завершения формального образования или академического обучения, охватывающего такое оборудование.

(b) Если опыт инженера-эксплуатанта и его обучение гарантируются, Бюро по соблюдению требований по котлам и сосудам под давлением может определить наиболее подходящую классификацию и уровень лицензии.

(c) Бюро по контролю за соблюдением требований по котлам и сосудам, работающим под давлением, может принять во внимание наличие у заявителя эквивалентной суммы для оценки или классификации в какой-либо другой юрисдикции. К заявке должна прилагаться документация, касающаяся лицензирования и квалификационных требований другой юрисдикции.

Наверх

12:90-8.14 Экзамены

(a) Экзамены должны проводиться каждый месяц в Трентоне, а также в другое время и в других местах по всему штату, когда это оправдано, и должны проводиться экзаменатором.

(b) Кандидаты должны быть уведомлены, когда и где явиться на экзамен.

(c) Кандидаты, которые не могут явиться в указанную дату, должны уведомить Бюро по контролю за соблюдением требований по котлам и сосудам под давлением не менее чем за пять дней до даты экзамена, за исключением документально подтвержденных заболеваний или несчастных случаев. Отсрочка предоставляется не более двух раз по одному заявлению. Неявка на экзамен считается достаточным основанием для аннулирования заявки, если не будет дано удовлетворительное объяснение неявки.

(d) Неявка на экзамен или получение проходного балла не дает заявителю права на возмещение какой-либо платы.

(e) Экзамены на любую лицензию должны проводиться в письменной форме и должны состоять из такого количества вопросов и иметь такой характер, который Бюро по контролю за соблюдением требований по котлам и сосудам под давлением сочтет подходящими для желаемой лицензии. Вопросы должны относиться к безопасной эксплуатации паровых и водогрейных котлов, бытовых приборов, вспомогательного оборудования и любого другого оборудования, характерного для эксплуатации современных электростанций и подпадающего под действие Закона о лицензировании.

(f) Претендент на получение специальной лицензии или лицензии оператора котла может, по предварительному запросу, пройти проверку через читающего или переводчика, сопровождающего заявителя, при условии, что читатель или переводчик приемлемы для Бюро по соблюдению требований по котлам и сосудам под давлением.

(g) Вопросы, используемые на экзамене, не могут быть скопированы каким-либо соискателем или сохранены у соискателя после экзамена или взяты в присутствии экзаменатора во время экзамена. Нарушение этого подраздела является достаточным основанием для дисквалификации заявителя и наложения на него или ее максимального штрафа в размере 500,00 долларов США.

Наверх

12:90-8.15 Предоставление лицензии

(a) Лицензия должна быть предоставлена ​​и присвоена степень А, если на экзамене категории А набрано в среднем 80 или более процентов.

(b) Лицензия должна быть предоставлена ​​и присвоена степень B, когда на экзамене категории B набрано в среднем 70 или более процентов.

(c) Лицензия должна быть предоставлена ​​и присвоена категория C, когда на экзамене категории C набрано в среднем 70 или более процентов.

(d) Все остальные лицензии, указанные в N.J.A.C. 12:90-3 должен иметь минимальный проходной балл 65 процентов, за исключением специальной лицензии оператора котла, указанной в N.J.A.C. 12:90-3.4(b) и Таблица 3.4, которые выдаются при проходном балле 60 процентов.

(e) Лицензия, выданная после проверки, охватывающей одну или несколько классификаций, действительна на любом заводе, где классификация входит в сферу действия выданной лицензии.

(f) Лицензии, имеющие лишь оттиск печати Министерства труда и развития рабочей силы, выдаются как специальные лицензии и ограничиваются эксплуатацией оборудования, указанного на их лицевой стороне. При необходимости специальные лицензии могут быть выданы операторам паровых первичных двигателей, которые не производят энергию, а также операторам нетрадиционных котлов, таких как, помимо прочего, электрические или обычные котлы высокого давления от шести до 100 лошадиных сил.

1. Лицензии на утилизаторы тепла, змеевики и электрические котлы мощностью более 100 лошадиных сил должны выдаваться так же, как и все другие лицензионные сертификаты высокого давления, но ограничиваются использованием и эксплуатацией типа оборудования, указанного на лицевой стороне лицензионного сертификата. Эта лицензия не является взаимозаменяемой с любой другой лицензией на работающие или не работающие котлы и сосуды под давлением.

(g) Дубликаты лицензий на неполный рабочий день могут быть выданы по усмотрению Уполномоченного.

1. Плата за дубликат лицензии составляет 12 долларов США за один год.
2. Запрос лицензиата на дубликат лицензии должен сопровождаться письмом от компании, желающей нанять лицензиата.
3. В дубликате лицензии должен быть указан завод, на котором она будет использоваться, и она может быть передана после утверждения по письменному запросу.
4. Главный инженер не может запрашивать дубликат лицензии на неполный рабочий день для работы по совместительству.

Наверх

12:90-8.16 Повторный осмотр

(a) Кандидат, не сдавший экзамен, не может быть сдан на повторный экзамен в течение как минимум трех месяцев, но ему может быть разрешен один повторный экзамен без дополнительной оплаты в течение шести месяцев после первоначального экзамена. В случае повторной неудачи заявитель может быть повторно рассмотрен в течение трех месяцев. В случае неявки заявителя после вызова на повторную экспертизу в третий раз заявка аннулируется.

(b) В случае неудачной сдачи экзамена в третий раз или если заявка аннулирована, заявитель, желающий пересдать экзамен, должен подождать три месяца до повторной подачи заявки на экзамен, после чего новая форма заявки должна быть полностью заполнена и отправлена ​​в Бюро за соответствующую плату.

Наверх

12:90-8.17 Размещение лицензии

(a) Все лицензии должны быть заключены в рамку и должным образом размещены рядом с задействованным оборудованием, в кабинете инженера или в офисе предприятия, в зависимости от того, что подходит.

(b) Лицензия должна быть доступна для ознакомления.

(c) За нарушение этого раздела может быть наложен штраф в размере 500 долларов США.

Наверх

12:90-8.18 Приостановка действия или отзыв лицензии

(a) Любая лицензия может быть приостановлена ​​или отозвана Комиссаром за некомпетентность, халатность, интоксикацию или злоупотребление наркотиками при исполнении служебных обязанностей, или по любой другой уважительной причине, свидетельствующей о том, что лицензиат не может иметь лицензию.

(b) Любая лицензия или удостоверение личности должны быть переданы и немедленно аннулированы, если для какой-либо цели они были предоставлены во временное пользование, оставлены или переданы из-под личного контроля лица, указанного в качестве держателя лицензии.

(c) Срок действия всех лицензий истекает, если они не будут продлены до или в течение месяца годовщины, указанного в лицензии. Изменение степени или добавление классификации не меняет этой юбилейной даты.

(d) Лицензия автоматически аннулируется в последний день месяца, в котором она истекает. Любые лица, выполняющие обязанности лицензиата и имеющие лицензию с истекшим сроком действия, подлежат минимальному штрафу в размере 500 долларов США и максимальному штрафу в размере 5000 долларов США в день. Кроме того, аналогичному наказанию может быть подвергнут руководитель и/или работодатель.

(e) Любое лицо, использующее мошеннические средства для получения лицензии, подлежит судебному преследованию и/или штрафу в размере до 5000 долларов США. Любая лицензия, полученная таким образом, считается недействительной.

(f) Лицензиат, лицензия которого приостановлена ​​или отозвана, имеет право потребовать проведения слушания одним или несколькими членами Экзаменационной комиссии в соответствии с N.J.S.A. 34:7-3. Неявка на слушание по требованию влечет за собой приостановку действия лицензии на неопределенный срок. Если лицензиат не согласен с решением, он или она может обратиться к Уполномоченному в соответствии с требованиями N. J.A.C. 12:90-9.

Наверх

12:90-8.19 Продление лицензии

(a) При подаче заявления на продление лицензии необходимо вернуть только подписанное удостоверение личности со сбором в размере 80 долларов США за продление на один год или 160 долларов США за продление на три года.

(b) Лицензия может быть продлена в течение 60 дней до даты истечения срока ее действия.

(c) Заявление о продлении лицензии с истекшим сроком действия должно быть одобрено при условии, что:

1. Плата в размере 120,00 долларов США прилагается за один год или 240,00 долларов США за продление на три года, если продление лицензии задерживается не более чем на четыре месяца после истечения срока действия;
2. Заявка подается в течение трех лет с момента истечения срока действия лицензии с истекшим сроком действия; и
3. Все штрафы, законно наложенные на заявителя в соответствии с N.J.S.A. 34:7-6 были оплачены.

(d) Заявка на продление лицензии, срок действия которой истек более трех лет, рассматривается как первоначальная заявка. Все записи, относящиеся к лицензии, могут быть уничтожены, если она не была продлена в течение трех лет и одного дня после истечения срока действия.

(e) Измененная, испорченная или иным образом искаженная лицензия должна быть заменена только после проверки Бюро соответствия котлов и сосудов под давлением. Фотостаты, фотографии или репродукции лицензии не имеют статуса и не признаются. За замену лицензии взимается плата в размере 20 долларов США.

Наверх

12:90-8.20 Использование нелицензированного лица в чрезвычайных ситуациях

(a) Работодатели должны немедленно запросить письменное разрешение от Бюро по котлам и сосудам под давлением, если по какой-либо чрезвычайной причине возникает необходимость временно нанять нелицензированное лицо на период, не превышающий 15 дней, с полным объяснением обстоятельств.

(b) Комиссар может продлить период времени максимум до одного года в соответствии с (a) выше при условии, что письменный запрос на продление будет получен Бюро по контролю за соблюдением требований по котлам и сосудам под давлением до истечения 15-дневного периода в ( а) выше. Такой запрос должен содержать:

1. Причина аварийного состояния;
2. Определенная дата, когда лицензированное лицо будет принято на работу;
3. Используемый метод и усилия, предпринятые при розыске лицензированного лица;
4. Имя нелицензированного лица, работающего в настоящее время, и если нелицензированное лицо подал заявку на проверку в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением; и
5. Другая информация, указанная Комиссаром.

(c) Просроченные запросы на продление подлежат штрафным санкциям, которые должны быть удовлетворены до предоставления разрешения.

(d) Если после истечения срока, предоставленного в пункте (b) выше, требуется дополнительное время, запросы могут рассматриваться в каждом конкретном случае и только после предоставления документации, поясняющей, почему требуется дополнительное время.

(e) Если лицо, не имеющее лицензии в соответствии с пунктом (b)4 выше, которое подало заявление в Бюро по контролю за соблюдением требований по котлам и сосудам под давлением, не явилось на экзамен в соответствии с уведомлением или если лицензированное лицо не было принято на работу в течение периода продления, установленного Уполномоченный, Уполномоченный может по своему усмотрению направить лицензированное лицо из агентства по трудоустройству или из другого соответствующего источника к работодателю. Штраф может быть наложен в размере не менее 500 долларов США и не более 5000 долларов США в день за каждое нарушение, как это предусмотрено в N.J.S.A. 34:7-6.

(f) Работодатель должен уведомить Бюро по котлам и сосудам под давлением о приеме на работу лицензированного лица, указав имя, адрес, лицензию, разряд и номер такого работника.

Наверх

ПОДРАЗДЕЛ 9. НАРУШЕНИЯ И ШТРАФЫ

12:90-9.1 Нарушения

(a) Настоящий подраздел применяется к:

1. Выводы о нарушениях N.J.S.A. 34:7-1 и далее, а также наложение штрафов в соответствии с N.J.S.A. 34:7-6 Закона о лицензировании инженеров по эксплуатации и пожарных и N.J.S.A. 34:7-14 и след., а также наложение штрафов в соответствии с N.J.S.A. 34:7-26 Закона о проверке котлов, сосудов под давлением и холодильных установок;

я. В соответствии с N.J.S.A. 34:7-6 любое лицо, нарушающее любое из положений Закона о лицензировании инженеров по эксплуатации и пожарных, подлежит штрафу в размере не менее 500 долларов США и не более 5000 долларов США в день за каждое нарушение.

ii. В соответствии с N.J.S.A. 34:7-26, любой владелец, арендатор, продавец или оператор любого парового или водогрейного котла или аналогичного оборудования, указанного в N.J.S.A. 34:7-14, сосуд высокого давления или холодильная система, который должен продавать, использовать, обеспечивать или разрешать использование такого парового или водогрейного котла или аналогичного оборудования, указанного в N.J.S.A. 34:7-14, подлежат штрафу в размере не менее 500 долларов США и не более 10 000 долларов США за каждое первое нарушение и не менее 500 долларов США и не более 25 000 долларов США за каждое последующее нарушение, которые подлежат взысканию в судебном порядке или в судебном порядке. усмотрение комиссара;

2. Действия, затрагивающие лицензии, выданные в соответствии с N.J.S.A. 34:7-3; и
3. Приказы о прекращении использования непригодного судна в соответствии с N.J.S.A. 34:7-21.

(b) Любое лицо, пострадавшее в результате решения об отзыве или приостановлении действия лицензии в соответствии с N. J.A.C. 12:90-8.18(e) должен быть уведомлен о праве требовать повторного слушания в течение 15 календарных дней с даты получения определения.

(c) Любое лицо, пострадавшее в связи с установлением нарушения и/или наложением штрафа в соответствии с N.J.S.A. 34:7-1 и далее, должны быть уведомлены о праве обжаловать решение Уполномоченному в течение 15 календарных дней с момента получения определения.

(d) Любое лицо, пострадавшее от приказа Бюро по контролю за соблюдением требований по котлам и сосудам под давлением о прекращении использования непригодного сосуда, уведомленного в соответствии с N.J.S.A. 34:7-21 уведомляется о праве на обжалование определения к Уполномоченному в течение 15 календарных дней со дня получения постановления.

(e) Апелляция должна быть подана в письменной форме и получена в течение 15 календарных дней после получения уведомления или решения. Все апелляции должны подаваться в соответствии с Законом об административных процедурах, N.J.S.A. 52:14B-1 и далее, а также Единых правил административной процедуры, N.J.A.C. 1:1. Заявитель может быть представлен адвокатом. Если апелляция не подана, уведомление становится Окончательным приказом Комиссара по истечении 15 календарных дней после получения уведомления или решения.

Наверх

12:90-9.2 Расчеты

Получатели уведомления или решения могут запросить инициирование конференции по урегулированию во время подачи апелляции. Если сторона требует проведения конференции по урегулированию или Департамент решает, что неформальная конференция по урегулированию была бы полезной, конференция по урегулированию должна быть запланирована и проведена Департаментом в течение 30 дней с момента получения запроса или апелляции. См. N.J.A.C. 1:1-8.1(б).

Наверх

12:90-9.3 Окончательные решения агентства

Если урегулирование не достигается на конференции по урегулированию или конференция по урегулированию не проводится, апелляция передается в Управление административного права (OAL) в соответствии с Законом об административных процедурах. Комиссар издает Окончательный приказ по завершении такого разбирательства.

Наверх

12:90-9.4 Правоприменение

Окончательный приказ может быть приведен в исполнение с расходами в порядке упрощенного производства, инициированном Комиссаром.

Наверх

12:90-9.5 Апелляции

Апелляции на окончательное решение Комиссара подаются в Апелляционное отделение Верховного суда штата Нью-Джерси.

Наверх

ПОДРАЗДЕЛ 10. СТАНДАРТЫ И ПУБЛИКАЦИИ, ССЫЛАЕМЫЕ В НАСТОЯЩЕЙ ГЛАВЕ

12:90-10.1 Документы, включенные посредством ссылки

(a) Полное название и издание каждого из стандартов и публикаций, включенных посредством ссылки в эту главу, с изменениями и дополнениями, следующие:

1. ASME — Нормы для котлов и сосудов под давлением, издание 2013 г.
2. Национальный механический кодекс BOCA, издание 1993 г., в частности, включая изменения, указанные в Отчете об окончательных действиях Конференции 1994 Предлагаемые изменения национальных кодексов BOCA.
3. NBIC — Кодекс инспекции Национального совета, издание 1995 г.
4. N.J.S.A. 34:7-1 и далее, Закон о лицензировании инженеров и пожарных.
5. N.J.S.A. 34:7-14 и далее, Закон о котлах, сосудах под давлением и холодильном оборудовании.
6. Единый строительный кодекс Нью-Джерси, N.J.A.C. 5:23-3.20, Механический субкод.
7. API-510, Правила проверки сосудов под давлением, издание 1995 года.
8. ASME CSD-1, Устройства управления и безопасности для автоматических котлов, издание 2012 г.
9. ANSI/ASHRAE 15, Правила техники безопасности для механического охлаждения, издание 1994 г.
10. ANSI/ASHRAE 34, Обозначение и классификация безопасности хладагентов, издание 1997 г.
11. NFPA 54, Национальный кодекс топливного газа, издание 2012 г.
12. NFPA 58, Кодекс по сжиженному нефтяному газу, издание 2011 г.
13. NFPA 85, Код опасности для котлов и систем сжигания, издание 2011 г.
14. NFPA 37, Стандарты по установке и эксплуатации стационарных двигателей внутреннего сгорания и газовых турбин, издание 2006 г.
15. NFPA 2, Кодекс водородных технологий, издание 2011 г.
16. NFPA 55, Кодекс по сжатым газам и криогенным жидкостям, издание 2013 г.
17. ANSI/IIAR 5-2013, Запуск и ввод в эксплуатацию замкнутых аммиачных холодильных систем, издание 2013 г.
18. Стандарт ANSI/IIAR 2-2008 «Оборудование, проектирование и установка замкнутых аммиачных механических холодильных систем», издание 2008 г.
19. Стандарт ANSI/IIAR 7-2013 «Разработка рабочих процедур для замкнутых аммиачных механических холодильных систем», издание 2013 г.

Наверх

12:90-10.2 Наличие документов для проверки

Копия каждого из стандартов и публикаций, упомянутых в этой главе, находится в деле и может быть проверена в следующем офисе Отдела общественной безопасности, безопасности и гигиены труда с 9:00 до 20:00. и 16:00 в обычные рабочие дни:

Департамент труда и развития штата Нью-Джерси

Отдел общественной безопасности и охраны труда

Почтовый ящик 392

3-й этаж

Трентон, Нью-Джерси 08625-0392



Наверх

12:90-10.

3 Наличие документов выдающих организаций

(a) Копии стандартов и публикаций, упомянутых в настоящей главе, можно получить в организациях, перечисленных ниже. Сокращения, которые предшествуют этим стандартам и публикациям, имеют следующие значения и обозначают организации, выпускающие стандарты и публикации, перечисленные в N.J.A.C. 12:90-10,1.

1. API — Американский институт нефти

Стол заказов

1220 1-я улица, Северо-Запад

Вашингтон, округ Колумбия 20005

2. ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

Продажа публикаций

1791 Талли Серкл NE

Атланта, Джорджия 30329



Номер телефона: (404) 636-8400

Номер факса: (404) 321-5478

Электронная почта: [email protected]

3. ASME — Объединенный инженерный центр Американского общества инженеров-механиков

Три Парк Авеню

Нью-Йорк, Нью-Йорк 10017



Заказ публикаций:

АСМЭ

Лоу Драйв, 22, почтовый ящик 2900

Фэрфилд, Нью-Джерси 07007-2900



Телефон: (800) 843-2763

Факс: (973) 882-1717

Электронная почта: infocentral@asme.
