Строительство дома 🏡 из СИП-панелей своими руками – Самостоятельная сборка СИП-дома
СИП-панель — материал, который произвел настоящую революцию в строительстве. Дома из теплоизоляционных панелей впервые появились в Канаде около пятидесяти лет назад. Северное расположение этой страны говорит о том, что такие постройки рассчитаны на эксплуатацию при низких температурах.
Технология возведения СИП-дома настолько проста, что требует совсем немного времени: около трех недель. В результате мы получаем частный дом, полностью готовый к эксплуатации. Фото СИП-домов часто можно встретить в интернете: сегодня этот вид строительства очень популярен. Если вы владеете базовыми навыками в строительстве и готовы следовать инструкции, такой дом вполне можно собрать самостоятельно.
Виды сборки
Существует две технологии сборки «канадских» домов: каркасная и бескаркасная.
- Каркасная технология подразумевает использование деревянного бруса.
- В бескаркасном строительстве панели соединяются с помощью термошпонок.
В нашей стране наиболее популярен первый вариант сборки.
Готовые домокомплекты
Возможность возвести дом из СИП-панелей самостоятельно — большой плюс. Для этого предусмотрены так называемые домокомплекты — наборы элементов, раскроенные точно по архитектурному проекту дома. Все составляющие комплекта идеально подходят друг к другу, так что сборка не займет много времени.
Что включает домокомплект из СИП — панелей:
- Каркас дома.
- Панели для стен.
- Брус, к которому крепятся стеновые панели.
- Межэтажные перекрытия.
- Материал для пола.
В комплект также могут входить дополнительные перегородки, элементы звукоизоляции и проч.
Все составляющие домокомплекта изготовлены по размерам, соответствующим строительному проекту. Таким образом, при наличии инструкции собрать дом из СИП-панелей своими руками вполне реально.
Устройство фундамента
Поскольку СИП-дома — это конструкции небольшого веса, строительство массивного основания не требуется. Такие здания можно возводить на фундаментах нескольких типов:
- ленточном;
- свайно-винтовом;
- плитном.
Этапы возведения фундамента
- В первую очередь готовится площадка с небольшим углублением. Параметры углубления соответствуют проекту будущего дома.
- Затем возводится опалубка. В зависимости от выбранного типа фундамента она строится из разных материалов — например, для ленточного основания устанавливаются шлакоблоки.
- Опалубка заливается бетоном.
При желании доме из СИП-панелей можно построить и цокольный этаж. Для этого используется большее количество блоков: высокий цоколь оберегает дом от влаги и насекомых.
Соединение СИП-панелей
Панели для СИП-дома скрепляются по особому принципу. Он заключается в использовании деревянной шпонки (бруса).
Брус помещается в специальное гнездо (паз) и закрепляется в нем при помощи крепежных элементов. Для крепежа используются:
- саморезы;
- винтовые гвозди;
- ершеные гвозди.
Чтобы соединение получилось герметичным, на боковую часть СИП-панели наносится монтажная пена. Такой материал заполняет щели, тем самым обеспечивая теплоизоляцию и защиту панели от влаги. Таким образом, СИП-панели образуют прочную конструкцию, не подверженную воздействию влажности.
Сборка домокомплекта из СИП-панелей
Решив собрать дом из СИП-панелей своими руками, нужно внимательно ознакомиться с инструкцией. Весь процесс сборки, независимо от особенностей проекта, имеет несколько основных этапов.
Перекрытие первого этажа
Первое перекрытие дома, возводимого по канадской технологии, обычно собирается из панелей толщиной 224 мм. Нижние плиты обрабатывают битумной мастикой — она защищает конструкцию от влажности.
Плиты соединяются с помощью монтажного бруса, после чего боковые срезы закрываются обрезной доской. Сбоку на панель наносится монтажная пена, затем саморезами крепится доска.
По периметру устанавливается «стартовая» доска — на нее будут опираться стены будущего дома.
Монтаж стеновых панелей
СИП-панели для стен лучше возводить вдвоем или втроем — так проект воплотится намного быстрее.
- На стартовую доску «надевается» первая стеновая панель. Здесь тоже необходимо нанести слой монтажной пены. Установка начинается с любого из углов дома.
- На боковую часть стеновой панели наносится пена, после чего под прямым углом устанавливается другая плита. Угол скрепляется с помощью саморезов.
Сборка дома из СИП-панелей продолжается по тому же принципу: между панелями устанавливается брус, к нему крепится следующая панель. Довольно скоро вырисовывается картина первого этажа будущего дома.
Межэтажное перекрытие
Перекрытие между этажами представляет собой плоскую горизонтальную конструкцию. На ее верхнюю часть монтируется пол следующего этажа, а на нижнюю — потолок предыдущего.
Межэтажные перекрытия в СИП-домах бывают двух видов — балочные и панельные.
- Перекрытие, смонтированное из массивных деревянных балок, получается идеально ровным. Балочное перекрытие гарантирует хорошую звукоизоляцию, поэтому обычно используется для чердака. Чердачное и нулевое перекрытие, как правило, имеют утеплитель.
- Перекрытие из СИП-панелей обрабатывается специальным составом, предотвращающим гниение. При включении отопления брус между панелями не усыхает, а пенополистирол сохраняет комфортную температуру. СИП-панели обычно используются для нулевого перекрытия.
Монтаж кровельных панелей

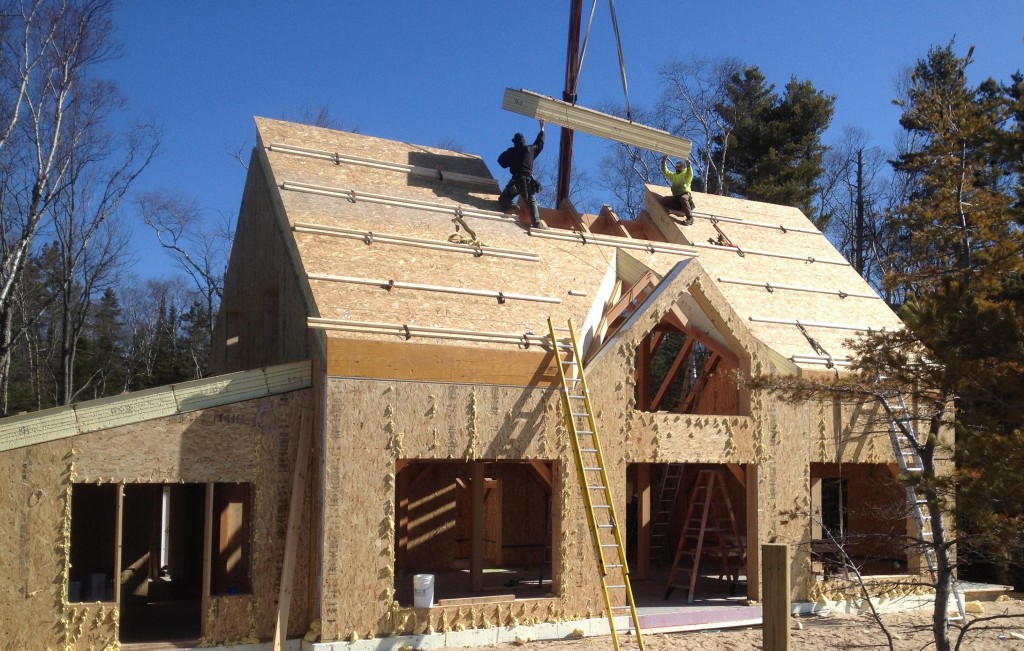

Когда строительство стен и перекрытий закончено, возводится крыша из СИП-панелей. Это один из самых ответственных моментов, и собирая дом из СИП-панелей своими руками следует придерживаться нескольких правил.
- Самостоятельно можно возвести крышу двух типов: односкатную и двухскатную. Для более сложных конструкций лучше привлечь профессионалов.
- В первую очередь нужно уложить обвязочный брус. Гребень бруса соответствует размеру паза СИП-панели.
- Каркас крыши строится из конька и специальных торцевых балок.
- Пазы СИП-панелей обязательно нужно обработать монтажной пеной или клеем, затем они вставляются в основу.
- Если крыша большая, она требует установки каркаса с обрешеткой — к ней крепятся панели.
Крыши из СИП-панелей имеют большие преимущества перед другими типами кровли.
- Материал имеет отличную шумо- и теплоизоляцию.
- СИП-панели не подвергаются гниению и появлению плесени, поэтому крыша всегда остается сухой и теплой.
- Благодаря низкой теплопроводности такой кровли дом надежно защищен от холода.
- Не требуется монтаж дополнительных слоев ветрозащиты.
- Размеры СИП-панелей подбираются индивидуально под каждый проект, так что установка крыши не занимает много времени.
Не допускайте ошибки!
При строительстве дома из СИП-панелей иногда совершаются ошибки, которые могут стоить долговечности и даже безопасности постройки. Разберем кратко наиболее распространенные из них.
- Неправильный расчет нагрузки на фундамент. В этом случае возможно провисание полов, скрип и сокращение срока эксплуатации дома.
- Отсутствие гидроизолирующих материалов приводит к пагубному воздействию влажности, появлению плесени и грибка.
- Использование вместо бруса обычных досок. Такая ошибка неизбежно приведет к появлению щелей на стыках панелей. Установка досок в углах дома ставит под сомнение прочность каркаса.
- Отсутствие вентиляции пространства под крышей приведет к слишком высокой влажности и сокращению срока службы кровли. Как и в любых других постройках, вентиляция в СИП-домах — обязательный элемент комфортной жизни.
- Отсутствие внешней отделки дома. Без защиты, которую обеспечивают отделочные работы, СИП-панели будут разрушаться под воздействием внешних факторов.
- Некачественный материал — очевидный, но, к сожалению, распространенный источник многих проблем при сборке СИП-дома. Нужно выбирать панели или домокомплекты известных производителей, имеющих хорошую репутацию.
Подробный разбор ошибок, допускаемых в процессе сборки дома из СИП-панелей, на видео ниже:
Строительство с компанией СитиСип
Несмотря на сравнительную простоту процесса строительство СИП-домов все же имеет свои особенности. Если вы не уверены, что справитесь с этим самостоятельно и сможете избежать ошибок, возведение дома лучше доверить профессионалам.
Компания СитиСип — это 10 бригад высокой квалификации и 10 лет опыта в строительстве СИП-домов. Несмотря на расположение офисов в Москве и Санкт-Петербурге, география наших работ не ограничена Московской и Ленинградской областью.
Сотрудничество с СитиСип дает нашим клиентам важные преимущества.
- В строительстве мы используем самые современные технологии и даем гарантию 5 лет на наши постройки.
- Наша компания располагает собственным производством, позволяющим контролировать каждый этап строительства.
- Отдел технического контроля обеспечивает надлежащее качество работ и материалов.
- У нас можно заказать готовые домокомплекты с доставкой в любую точку России.
Как происходит строительство СИП-дома с компанией СитиСип?
- Первое, что мы делаем после оформления заявки на строительство дома, — проводим необходимые расчеты. Составляется проект будущего здания с учетом размеров и всех особенностей.
- Далее наши мастера доставляют на участок все нужные материалы.
- Возведение дома начинается с установки фундамента.
- Затем выстраивается каркас дома с использованием бруса камерной сушки.
- Далее устанавливаются СИП-панели, при этом стыки обрабатываются монтажной пеной.
- Возводятся перегородки между комнатами и этажами. Наличие каркасной основы обеспечивает надежность и хорошую звукоизоляцию.
- Монтаж кровли завершает строительство СИП-дома. Дом готов к отделке и многолетней службе.
Доверив нам проектирование и строительство дома, вы можете быть уверены — вам не придется присутствовать на стройке и волноваться о сроках и ходе работ. Компания СитиСип берет на себя все заботы о возведении СИП-дома — вам остается только отделать его по своему вкусу.
Особенности монтажа СИП-панелей
В статье рассмотрены основные узлы монтажа СИП дома с подробным описанием и схемами. Можно скачать PDF схемы монтажа.
Перед чтением рекомендуем ознакомиться со статьёй о базовой информации по СИП монтажу, используемых инструментах и терминах, которые встречаются дальше в тексте.
Пример монтажа узлов СИП панелей приведен для использования панелей с толщиной изоляции пенополистирола 150 мм и стенками из ОСП 12 мм.
В зависимости от климатических условий и задач заказчика может быть целесообразно использование более толстых панелей с изоляцией 200 мм
Напомним, при строительстве дома на монолитной плите нет необходимости использовать обвязочный брус и СИП панели в качестве пола. Поэтому мы подробнее остановимся на особенностях монтажа на ленточном и свайном фундаменте.
Что касается плиты, то на ней экономически эффективнее использовать другие методы утепления чернового пола, например, экструдированным пенополистиролом высокой плотности.
На фундамент укладывается 2 и более слоев гидроизоляции для предотвращения насыщения дерева влагой.
Это условие относится ко всем типам фундаментов.
Гидроизоляция должна быть достаточно прочной, чтобы под весом всего дома не нарушились свойства надежной изоляции от влаги на протяжении десятков лет.
На гидроизоляцию укладывается обвязочный брус и надежно закрепляется к ленте с шагом в 400 мм или к оголовкам свай. Обвязочный брус должен быть размером минимум 45х145 мм, но лучше использовать больший размер, например, 90х145 мм или 145х145 мм.
Подробнее про особенности его монтажа в описании обсустройства фундаментов.
Закрепить обвязочный брус в ленту необходимо с помощью анкерных болтов диаметром 12-14 мм. Гайка болта должна утапливаться в брус и не торчать наружу. Для этого следует заранее просверлить в нем небольшое отверстие большего диаметра, чем гайка. В фундамент анкер должен входить не менее чем на 100 мм.
Закрепить обвязочный брус к свае можно с помощью шпильки 12-16 мм с 2 гайками.
Идеальный вариант — это в центр оголовка сваи вварить шпильку с заходом внутри сваи на 100-200 мм с последующим бетонированием сваи и привариванием к ней оголовка. На сваю укладывается также 2 и более слоев гидроизоляции, и шпилька проходит через обвязочный брус насквозь. Обрезается по уровню бруса и фиксируется гайкой с заранее подготовленным отверстием, чтобы гайка была утоплена в брус.
На обвязочный брус начинают укладку СИП панелей в соответствии с планом укладки. Для пола имеет смысл использовать панели шириной 625 мм, чтобы увеличить количество балок-лаг. Проект фундамента должен учитывать наличие точек опоры и обвязочного бруса под всеми внутренними стенами.
В качественном строительстве стараются сократить количество мостиков холода и, соответственно, термошвов. Поэтому целесообразно внешнюю стену СИП панели смонтировать до прикрепления обвязочного бруса, а половую панель начать за этой внешней стеной (см. Узел 1.1).
Данное решение потребует использования более высокой стеновой СИП панели.
Экономный вариант предусматривает монтаж стеновых СИП панелей непосредственно на половые панели. В этом случае будет 3 термошва, вместо 1. (см. Узел 1.2), но панели можно использовать меньшей высоты. Для строителей такое решение более быстрое и простое, так как не нужно обрезать каждую стеновую панель. Но жить-то в доме Вам!
Выбрав один из этих вариантов, можно приступать к монтажу напольных СИП панелей. Они или будут сдвинуты к центру дома на 12 мм (толщину стенки ОСП стеновой панели) в первом варианте, или будут идти вровень с обвязочным брусом — по 2 варианту.

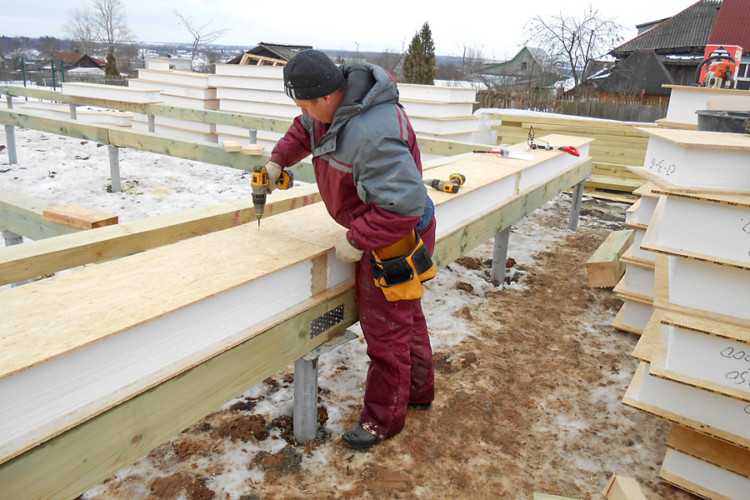

Напольные панели монтируются согласно плана раскладки с использованием информации по монтажу Узла №2 Панель-Панель.
Важный нюанс — нижняя часть напольных СИП панелей покрывается мастикой, чтобы защитить их от влаги, находящейся в земле.
По возможности нижний тепловой зазор напольных панелей также герметизируется. В случае невозможности получения доступа к нему после монтажа панели необходимо нанести герметик заранее
на уже установленную панель.
Существует также альтернативное мнение, что мастику нельзя использовать на нижнюю часть перекрытий первого этажа. В случае проникновения влаги изнутри дома в перекрытия пола ей будет некуда выходить. Это может происходить из-за некачественной заделки швов (например, просто запенили, вместо применения технологии термошва).
Рекомендация: обеспечить нормальную вентиляцию подцокольного пространства, что обеспечит сохранность панели от влаги с земли и позволит выводить пар из внутренних конструкций.
Крепление напольных панелей к обвязочному брусу выполняется сначала саморезом 4х60 мм по диагонали со стороны торцов. Это необходимо для предотвращения смещения панелей в плоскости фундамента.
После окончания монтажа всех напольных панелей торцы их закрываются антисептированной сухой строганой доской 45х145 мм (торцевая доска на схеме).
По технологии все вкладки брусов в панель должны быть предварительно запенены качественной монтажной пеной-клеем. Для того, чтобы пена сработала максимально эффективно, перед нанесением пены поверхности следует сбрызгивать водой из распылителя. Полимеризация пены происходит под воздействием влаги, и это простое действие позволит добиться лучшего качества затверждения пены.
Когда пол полностью готов, начинается монтаж соединительного бруса крепления стеновых СИП панелей. Можно использовать 45х145 мм (на схеме) или 90х145 мм — в зависимости от проекта дома и требуемого баланса прочностных и тепловых характеристик. Брус крепления стен запенивается снизу и кладется на напольную СИП панель.
Есть модификация технологии, когда между этой доской и напольной СИП панелью укладывается рулонный утеплитель из вспененного полиэтилена шириной с брус и толщиной 2-3 мм или в доске делаются 2 канавки 3-4 мм и укладывается шнур из вспененного полиэтилена 6-8 мм (на схеме эти варианты утеплителя не представлены).
Закрепляется соединительный брус стены высокопрочным конструкционным саморезом TORX M8x280 мм (фиолетовый на схеме). Длина самореза выбирается такой, чтобы он проходил через половую панель до середины обвязочного бруса). Шаг крепления — 400 мм. Это очень важный узел крепления стены к фундаменту, не рекомендуем на нем экономить!
Не забудьте про правильное расположение доски крепления на напольной СИП панели. При работе по Варианту №1 доска идет вровень с панелью. При работе по экономичному Варианту №2 доска смещена внутри дома на 12 мм (толщина ОСП стеновой панели). Перед установкой стеновой панели доска крепления к полу сбрызгивается водой и пропенивается со всех сторон (зеленый шов на схеме).
Крепление стеновой панели к доске крепления осуществляется с 2 сторон (снаружи и изнутри дома) с помощью конструкционных саморезов TORX 4×60 мм с шагом 150 мм.
Важно! Рекомендуем начинать сборку стеновых панелей с угла дома.
Не забудьте в углах дома оставлять зазор между досками крепления стеновых панелей в 12 мм для внутренней ОСП-плиты стеновой панели.
СИП панели соединяются между собой при помощи соединительного бруса.
Размеры его могут быть разными: для панелей с толщиной утеплителя 150 мм используется сухой строганый антисептированный брус шириной 145 мм и толщиной 90 мм (см. схему Вариант №1). Пазы выборки в утеплителе делают глубиной 40-45 мм.
Легконагруженные конструкции могут соединяться брусом/доской 145х45 мм (см. схему Вариант №2).
Такой же облегченный вариант иногда используется для панелей крыши. Глубина выборки паза в этом случае 20-25 мм.
Также используется сухая строганая доска 145х25 мм для вставки в пазы выборки в торцах СИП панелей. Например, в нижней и верхней части стены, по периметру напольных панелей, это торцы свесов крыши.
Перед вставкой бруса в паз панели необходимо увлажнить поверхности водой с помощью разбрызгивателя, далее нанести монтажную пену- клей в паз СИП панели.
Если правильно выбран размер бруса и глубина выборки утеплителя в СИП панели, то тепловой шов между стенками панелей составит 3-5 мм.
Для качественной герметизации шва необходимо использовать шнур Изолон и герметик (см. выше). В этом случае тепловой зазор называем термошвом — он будет эластичным, воздухо-влагонепроницаемым и обеспечит долгий срок эксплуатации СИП дома.
В дешевом СИП строительстве не применяют технологию термошва. Все тепловые зазоры запениваются монтажной пеной, которая после высыхания обрезается.
Очевидный минус этого решения в том, что пена под воздействием кислорода постепенно разрушается и крошится. В шов будет попадать влага, и это будет не только мостик холода, но и вероятность повреждение бруса и торца панели грибками.
Торцы среза ОСП плит СИП панели наиболее подвержены грибковому повреждению, поэтому они должны обрабатываться антисептиком. В идеале — покупать СИП панели сразу с обработанными торцами + самостоятельно обрабатывать торцы при проведении распила цельной панели.
Если используется СИП-панель толщиной 200 мм, для более прочного варианта подойдет соединительный брус 195х90 мм, а для облегченного – 195х45 мм.
Прочный вариант применяется, если дом возводят объемный или в несколько этажей. Также используется доска 195х25 мм для заделки торцов панелей.
В дешевом СИП строительстве строители могут сэкономить на использовании качественного бруса нужной толщины. Существует 2 варианта замены бруса досками меньших размеров.
Вариант №3
Вместо бруса 90х145 мм используется 2 сухие строганые доски 45х145 мм, скрепленные саморезами и пеной между собой.
Очевидно, что это соединение со временем даст значительный мостик холода.
Вариант №4
Используется 3 доски для воссоздания размера бруса 90х145 мм. Этот вариант более сложный в изготовлении, но мостик холода будет меньше, чем в варианте №3.
Варианты №3 и №4 не рекомендованы, они могут применяться только в крайнем случае при невозможности использовать брус нужного размера.
Существует несколько вариантов схем монтажа узла. Варианты «Эконом» с торчащими наружу досками и 3 термошвами мы приводить не будем, как не рекомендованные. Тем более что они ничего, кроме 20 минут времени работы строителей, не экономят.
Правильный угол содержит 1 термошов. В одной из панелей необходимо сделать вырез утеплителя и внутренней части ОСП под размер второй панели. После этого термоножом делается дополнительная выборка утеплителя под брус 45х145 мм и производится монтаж внутреннего бруса.
Во второй панели делается выборка утеплителя под брус 45х145 мм (указан на схеме) или (при необходимости конструктивного усиления этого угла) используется выборка и брус 90х145 мм.
Этот угловой брус сначала фиксируется к первой панели саморезами типа TORX 4×60. Закрепить необходимо таким образом, чтобы оставалось место для стенок ОСП второй панели. Если монтируем угол стены, то не забываем о необходимости наличия крепежного бруса по полу.
Вторая панель с готовым пазом вставляется в последнуюю очередь. После выравнивания по уровню во всех плоскостях производится закрепление панелей к крепежным брусам по периметру.
Использования только саморезов 4х60 мм недостаточно для надежного крепления угла. Основной крепежный элемент в этом узле — это конструкционный саморез TORX 8×200, который крепится через вторую панель в крепежный брус первой панели с шагом 400 мм.
По такому же принципу монтируются острые углы в СИП строительстве.
Важно обрезать крепежный брус под нужным углом и учесть, что в случае размещения бруса под углом в панели с 150 мм утеплителя ширина бруса должна быть более 150 мм.
Возможно, будет необходим сухой строганый брус размером 45х195 мм или больше.
Также толщина используемого бруса может быть увеличена, когда необходимо усилить элемент конструкции.
Соединение СИП панелей под тупым углом, например, 135 градусов, возможно производить по аналогии с узлом СИП панель — СИП панель (см. выше), но соединительный брус нужно использовать длиннее, так как в панели он стоит также под углом.
Для упрощения монтажа саморезов под углом, возможно, имеет смысл засверлить сверлом отверстие на 2,5-3 мм.
Это позволит исключить уход самореза в сторону от нужного направления.
Также возможно применение в монтаже более толстого бруса — при необходимости усилить конструкцию.
Монтаж оконного и дверного проема на схемах показан в разрезе плоскости стены.
СИП панели монтируются таким образом, чтобы получился оконный проем необходимого размера.

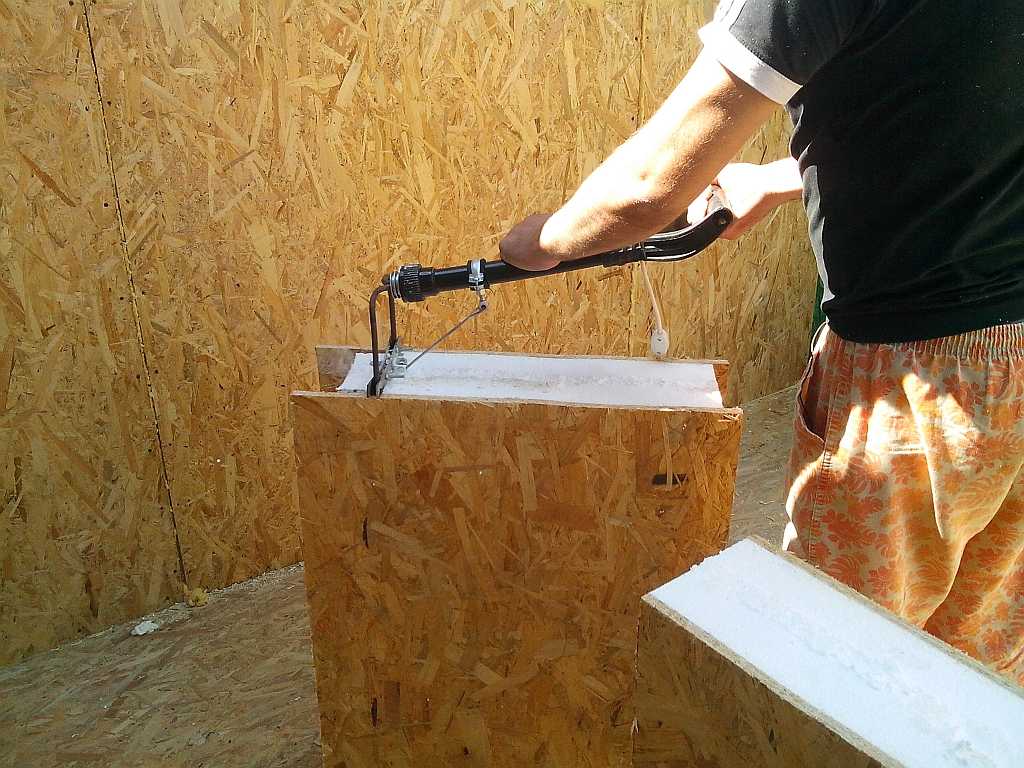

Далее в панелях с помощью термоножа делается выборка утеплителя на глубину 45 мм и в получившийся паз по периметру проема
укладывается брус 45х145 мм.
Брус закрепляется на саморезы, и все швы запениваются, а снаружи после высыхания пены покрываются герметиком.
Брус утапливается заподлицо в панель. Важно обеспечить выравнивание бруса по уровню. Это значительно облегчит последующий монтаж окон.
Дверной проем монтируется во многом аналогично оконному. При монтаже стен нижний крепежный брус остается на полу до окончания монтажа всех участков стены. Это необходимо для обеспечения ровной плоскости стены.
По окончании строительства проема двери крепежный брус в нем выпиливается и убирается.
Небольшая вставка СИП панели над дверью может быть смонтирована и вставлена отдельно. Очень важно обеспечить единую плоскость панелей слева и справа от двери.
Как вариант можно заранее закрепить соединительный брус по верху панелей, это упростит выравнивание плоскости.
Есть вариант монтажа с выборкой в нишах (окна, дверь) всего в 25 мм и использовании бруса, соответственно, размерм 145х25 мм.
На иллюстрации приведен пример вкладки соединительного бруса в проем до этапа закрепления его саморезами.
Монтаж межэтажного перекрытия в СИП доме может быть выполнен также несколькими вариантами.
Мы не рекомендуем использовать монтаж перекрытия на металлические уголки (такую рекомендацию и схемы можно встретить в интернете), это решение — недостаточно надежное.
В наших вариантах панели пола 2 этажа опираются на стены 1 этажа и скреплены насквозь с крепежным брусом 2 этажа. (конструкционный саморез 280 мм с шагом 400 мм на схеме).
Есть мнение, что дешевле изготовить перекрытие с использованием стандартной каркасной технологии — деревянные лаги и вата. Но, если учесть все тонкости правильного монтажа каркасных перекрытий и влаго/пароизоляцию ваты, то вариант с СИП панелями будет не намного дороже.
Для перекрытий чаще всего используют СИП панели шириной 625 мм, что позволяет увеличить количество лаг и прочность конструкции. Лагами в данном случае выступают крепежные брусы в СИП панелях.
Крепежный брус потолка 1 этажа, пола 2 этажа и лаг пола может быть как 45х145 мм, так и 90х145 мм в зависимости от необходимой конструктивной прочности здания.
Вариант №1
Монтаж стены первого этажа заканчивается брусом 45х145 мм в паз стеновой панели.
На него опирается СИП панель межэтажного перекрытия. Имеет смысл сразу собирать целый ряд из панелей и закреплять перекрытия по рядам согласно спроектированного плана раскладки панелей.
В Варианте №1 панель перекрытия имеет сдвиг на 12 мм внутрь дома для того, чтобы ОСП панель стены 2 этажа закрывала перекрытие. Это позволяет сделать 1 термошов, вместо 4. Но в данном случае необходимо использовать более высокие стеновые СИП панели.
Сами лаги на схеме не показаны, только стык со стеной 1 и 2 этажа.
Панель перекрытия в процессе монтажа необходимо фиксировать на временный крепеж к крепежному брусу стены 1 этажа. После выкладки ряда вдоль стены следует смонтировать на панелях крепежный брус стен 2 этажа и стянуть конструкцию длинным конструкционным саморезом TORX 8×400 мм с шагом 400 мм.
СИП панели стен 2 этажа обрезаются изнутри на толщину перекрытия + в них делается выборка утеплителя термоножом под крепежный брус пола 2 этажа.
Узел соединения стены из СИП панелей представлен в варианте с перекрытием потолка 2 этажа также из СИП панелей.
Так же, как в межэтажных перекрытиях (см. выше), это перекрытие может быть выполнено по разным технологиям, в том числе — и представленной на схеме.
Внешняя стена из ОСП идет до конца стены. Внутри делается вырез под установку перекрытия и выборка для соединительного бруса. Монтаж начинается с установки этого соединительного бруса и приведения всех брусов этой стены к одной плоскости с использованием лазерного уровня.
СИП панели перекрытия монтируем с уже закрепленной в них торцевой доской. Монтаж панелей следует проводить рядами, закрепляя панели на временный крепеж, чтобы не съезжали по плоскости монтажа.
Используем спроектированный план раскладки панелей. Для перекрытий чаще всего берутся СИП панели шириной 625 мм.
Заканчивается узел стены установкой балки под названием «мауэрлат».
Это скошенный под угол наклона стены толстый брус, например, 150х150 мм. Мауэрлат закрепляется через панель перекрытия к соединительному брусу стены 2 этажа с помощью конструкционных саморезов TORX 8×280 мм с шагом 400 мм.
На панели крыши, которая также чаще всего имеет ширину 625 мм, монтируется стопорный брусок 50х50 мм — для упора в мауэрлат и исключения соскальзывания панели с крыши при монтаже. Этот брусок необходим только для удобства начала монтажа панели и не будет нести основную конструктивную нагрузку.
Основной крепеж СИП панели крыши — это конструкционные саморезы TORX 8×240 мм также с шагом 400 мм.
По окончании монтажа крыши торцевые части панелей крыши зашиваются доской 45х145 мм или 25х145 мм.
Существует вариант монтажа крыши с СИП панелью только до начала стены. Дальше вынос крыши идет с использованием соединительного бруса панелей (стропил), но без утеплителя внутри. Это решение позволяет сэкономить на необходимой площади панелей, но в конечном итоге зависит от длины пролета и необходимости обрезки панелей или использовании целых.
Прогон — это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.
Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.
Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!
Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).
Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.
СИП крыши не трубуют отдельной стропильной системы под ними.
Основной крепеж узла — это конструкционный саморез TORX 8×360 мм и 8х280 мм.
Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.
Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.
Наиболее популярное решение — это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.
Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.
Конёк или коньковая балка — основной несущий элемент крыши, расположенный в самом верху каркаса. Обычно это балка 150х150 мм или большего размера. Для длинных толстых балок имеет смысл использовать качественные решения из клееного бруса.
Они дают минимальную деформацию и провис.
Соединительные бруски СИП панелей крыши являются одновременно стропильной системой, обвязываются между собой с помощью доски 45х145 мм саморезами TORX 4×95. Доска обвязки идет в этом случае вдоль наружного слоя СИП панели.
Основной несущий крепеж узла — это конструкционный саморез TORX 8х240 мм. В случае крепежа через поперечное сечение стропил толщиной 45 мм имеет смысл просверлить отверстие 5-6 мм под саморез в стропилах для исключения их растрескивания при монтаже.
Стропила также имеет смысл зафиксровать монтажными уголками к коньковой балке, а также оцинкованной пластиной соединить между собой стропила разных скатов крыши.
Установка SIP | Structural Insulated Panel Association
Правильная установка оболочки SIP необходима для обеспечения воздухонепроницаемости и энергоэффективности системы. Индустрия SIP разработала эти рекомендации, чтобы помочь обеспечить высококачественную установку.
- Общие правила обращения и установки SIP – 2 страницы основных советов
- Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ кривой обучения и достижения высокой эффективности здания с помощью SIP
- Руководство строителя по структурно-изолированным панелям — подробное иллюстрированное руководство на 332 страницах, описывающее все этапы проектирования SIP и строительства. В соавторстве с инженерами-экспертами отрасли SIP и ученым-строителем Джозефом Лстибуреком
Детали подключения SIP
Нажмите здесь, чтобы загрузить полный набор 27 Детали подключения SIP . Эти чертежи предоставлены SIPA в сотрудничестве с экспертами SIP, чтобы обеспечить принятый отраслевой базовый стандарт. Следуйте техническим чертежам, спецификациям и инструкциям по установке производителя вашего SIP, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.
Включено в схемы:
- Соединения фундамента
- Соединения панелей стены-стены
- Соединения панелей крыши-стены
- Соединения панелей крыши-крыши
- 2-е соединение
- Детали соединения пола 9008
- Дверные и оконные рамы
Основные советы для строительных систем SIP
- HVAC : Не превышайте размеры. Герметичная оболочка здания SIP означает меньшее оборудование HVAC. Нажмите здесь для объяснения зачем SIP-конструкциям механическая вентиляция .
- Сантехника : Проектирование и установка сантехники во внутренних стенах.
- Electric : Упростите работу по электромонтажу с помощью электрических желобов внутри панелей, как это предусмотрено производителем SIP.
Модифицированные изолированные панели (основа для гвоздей)
Модифицированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP.
Панели для модернизации похожи на SIP, но с облицовкой из OSB только с одной стороны панели. Панели крепятся снаружи, чтобы сделать старые конструкции более энергоэффективными. Нажмите ниже, чтобы ознакомиться с рекомендациями по установке базы для ногтей и примерами из практики.
Дополнительные сведения о модернизации изоляционных панелей
Дополнительные ресурсы по установке
- Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
- Журнал Артикул . Записывать или не записывать
- Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по конкретным темам, таким как интеграция механических систем и планирование площадки SIP. Кроме того, на веб-сайтах производителей-членов SIPA размещены видеоролики о конкретных технических аспектах строительства SIP.
Насколько просто установить структурно-изолированные панели?
Поделиться статьей
Автор: Джефф Бисон, Premier Building Systems, региональный менеджер
Структурно-изолированные панели (SIP) просты в установке
Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP.
Работая в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пришел на работу, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью своих двух сыновей-подростков. Это было потрясающе!
Они отлично проводили время, работая вместе, делая перерывы каждые несколько часов, готовя еду для всех нас. На второй день я был там, я стоял рядом со старшим сыном, 19, и я сказал ему: «Твои родители замечательные». И он такой: «Да, они в порядке». Я сказал: «Хорошо? Вы все прекрасно ладите. И он сказал: «Ваше восприятие ваших родителей меняется со временем. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые неловкие люди, которых я когда-либо видел в своей жизни». Потом, когда я стал старше, немного поумнел, я думаю: «Знаешь что? Я думаю, эти двое могут быть в порядке. Но у меня такое чувство, что когда они уйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, у меня все получилось с первого раза.
Эти двое чокнутые!» Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, когда я ушел, они были почти готовы со своими стеновыми панелями.
Почему SIP так легко установить?
С SIP вы получаете каркас, обшивку и изоляцию в одном. Согласно исследованию RS Means, SIP могут быть установлены на 55% быстрее, чем каркасная конструкция. SIP-панели могут быть отправлены на площадку в готовом к сборке виде (RTA). Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы максимизировать скорость и эффективность на месте. Если вы нанимаете команду, то, как правило, оптимальной будет команда из пяти человек. С двумя людьми, устанавливающими, двумя людьми, готовящими следующий SIP к установке, и одним человеком, наносящим герметик, разрезающим небольшой пиломатериал и помогающим поднимать панели на место, SIP будут установлены в кратчайшие сроки. Как быстро они могут подняться? Ну, я знаю бригаду, которая устанавливала наружные стены и панели крыши на 1,900 квадратных метров дома за две минуты.
Вы мне не верите? Ну вот и доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, как быстро и легко установить SIP. Этот дом сгорел за один день.
Застрял внутри Палочки?
Вы можете столкнуться со многими проблемами при кадрировании с 2x. Каркасные конструкции подвержены проблемам с термитами и влагой (грибковое разложение). В то же время SIP-плиты Premier имеют кожух OSB, обработанных боратом цинка (ZB), которые, согласно гарантии производителя OSB, «будут функционировать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковым распадом». И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, насколько это может быть проблемой.
Хотите прямые стены? Удачи сегодня с пиломатериалами.
Поверите ли вы, что 70 процентов строителей домов случайно замуровывают себя стеной, когда используют палки для возведения дома? Стик-фрейминг — это так сложно. Строители просто начинают повсюду строить стены и в конце концов запираются в созданной ими ограде? Создатели случайно стоят у последней стены, прежде чем осознают, что совершили большую ошибку и не предусмотрели себе выхода. Целые строительные бригады часто оказываются в ловушке на верхних этажах многоэтажных домов, потому что забывают построить лестницу.
Фактический заводской чертеж типичной конструкции SIP.
Насколько мне известно, такого никогда не случалось, но я уверен, что вы поняли. SIP, с другой стороны, собираются вместе, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительной работы для решения компонентов, из которых состоит стена без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей.
Эти чертежи покажут вам, куда идет каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После окончательной доработки и утверждения рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.
Структурные панели — решение
Если вы хотите построить дом, рассмотрите SIP-панели в качестве варианта каркаса. Особенно, если вы хотите пообщаться со своей семьей над проектами, основанными на задачах, и вы говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о древесине! SIP намного проще в установке, к тому же они возводятся гораздо быстрее, чем каркас из палочек. Избегайте проблем, возникающих при строительстве с помощью палочек, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам магазина и собрать свою головоломку.
