Монтаж электрики в деревянном доме: Проводка в деревянном доме: правила монтажа согласно ПУЭ

Монтаж электропроводки в деревянном доме от профессионалов

Как известно, проводить самостоятельную прокладку силового кабеля и монтаж электрической цепи без соответствующего опыта не рекомендуется: это может повлечь серьезные последствия как для самого строения, так и для обитателей дома! Доверять такие работы сомнительным личностям, ориентируясь только на итоговую стоимость выполненных работ, также чревато негативными последствиями в будущем. Поэтому вывод можно сделать только один – такими работами должны заниматься исключительно специалисты с опытом работы и ответственным подходом к своему делу! И у нас есть такие бригады профессионалов, которые по предварительной договоренности готовы в короткие сроки:

— связаться с вами и провести первую консультацию по телефону
— выехать к вам на объект в удобное для вас время и оценить ситуацию на месте
— выслушать ваши пожелания и внести профессиональные коррективы
— оказать помощь в выборе материала и оборудования

— посчитать количество материала, требуемого для выполнения поставленных задач
— подготовить и согласовать предварительную смету работ по монтажу
— оказать содействие в доставке оборудования и материалов на ваш объект
— профессионально произвести согласованные работы по монтажу электропроводки в установленные сроки


ПРАЙС НА ОСНОВНЫЕ РАБОТЫ Устройство ретро проводки — от 1 500 руб/кв. м (по чистому полу) Завод электричества в дом, баню и другие постройки — 15 000 руб/шт Сборка щита на 36 модулей — 18 000 руб/шт Сборка щита на 58 модулей — 21 000 руб/шт Установка заземления — 12 000 руб/шт Установка домофона — 10 000 руб/шт Подключение терморегулятора теплого пола — 2500 руб/шт Подключение генератора с блоком автоматического управления — 15 000 руб/шт Устройство проводки с радио выключателями — от 1 300 руб/кв.м Устройство скрытой проводки — 1 300 руб/кв.м Устройство электроточки (розетка, выключатель, распр.коробка или вывод провода для светильника) — 1 200 руб/шт

Больше примеров работ смотрите в Портфолио.

Чем помогут профессиональные электрики-монтажники?

На первой консультации мы выслушаем пожелания клиента: какие виды работ ему требуются, что уже сделано, какие детали и в каком количестве закуплены, а также прочие комментарии.

Поэтому настоятельно рекомендуем не осуществлять прокладку ретропроводки в деревянном доме самостоятельно до этого: вполне вероятно, что после выезда на объект и осмотра стен и всего здания с целью составления плана работ и закупки материалов окажется, что нужно что-то переделывать, потому что импульсивно купленные без консультации детали не подходят конструктивно или эстетически ко всем остальным элементам электропроводки. Особое внимание при таком осмотре будет направлено на те детали, которые потребуют сверлить толщу деревянной стены (для проходки провода на другую сторону): без грамотного плана легко ошибиться в месте, где это необходимо сделать, а целостность бревна или бруса потом не восстановить. В общем, приобретать необходимые электродетали стоит только после визуального осмотра и составления плана-схемы проводки.

Планируя монтаж ретро проводки, заказывайте нашим монтажникам подключение всех устройств, терморегуляторов, генераторов, а также сборку щитов. Почему это важно? Если несущественно сэкономить на профессиональном выполнении этих работ, потом может выясниться, например, что для какого-то устройства не хватает кабеля в нужном месте или нужно было прокладывать более мощный кабель большего сечения.

Почему так важен выбор электрофурнитуры?

Еще одна причина сотрудничать с нашими специалистами — заказчик может получить не только сборку деталей в единую функционирующую электросистему, но и дизайнерские рекомендации по подбору электрофурнитуры перед ее закупкой. Мы отлично ориентируемся в имеющейся в нашем ассортименте продукции разных брендов, и подскажем, какие товары будут наиболее соответствовать пожеланиям клиента — это касается материалов, оттенков, фактур и конструктивных функциональных особенностей. Кроме того, мы предложим заказчику возможные решения под конкретный интерьер: под деревянные или каменные стены, под разные колористические и стилистические особенности будущего интерьера…

Также наши специалисты помогут с выбором и монтажом светильников: мы подскажем, сколько и каких светильников может быть в каждой из комнат, где и как лучше их расположить. При монтаже освещения на бревно или на скошенную по диагонали поверхность электрики-монтажники смонтируют еще и накладки соответствующей формы, подобрав их под определенный диаметр бревна или угол скоса потолочной поверхности.

А когда все пожелания заказчика будут согласованы, мы поможем составить точную смету на приобретение всех деталей (с учетом расчета метража всех кабелей, а также количества электроустановочных изделий и фурнитуры под них) и смету непосредственно на монтажные работы.

Почему лучше всего сотрудничать именно с нами?

Специфика работ, которые выполняют наши электрики, — прокладка ретро проводки в деревянном доме или поверх каменных стен с финишной отделкой. Ведь открытая проводка отличается по способам монтажа, и обычный электрик, работавший ранее только со скрытой электропроводкой, может допустить ошибки в сборке, поэтому будет правильным заказать услуги наших специалистов, которые имеют значительный опыт именно монтажа проводки в домах из бревна, блок-хауса и дерева. В итоге заказчик получит полностью готовую к введению в эксплуатацию электросистему дома со всеми подключенными к щиту электроприборами и розеточными группами.

Хотя монтажом скрытой проводки в каменных стенах до их финишной отделки наши специалисты также занимаются, и в нашем ассортименте есть для этого соответствующие электроустановочные изделия.

Кроме того, мы можем подвести электричество и смонтировать проводку в дополнительных строениях на участке — например, в бане-пристройке, в мастерской, в гараже, в летней кухне и других зданиях. Также можно смело обращаться к нашим специалистам, заполнив форму на обратный звонок, в тех случаях, когда нужно продиагностировать и заменить старую электрику в доме или квартире на новую: мы найдем причины неисправностей и предложим варианты новой электропроводки — эстетичной и безопасной.

Монтаж электропроводки в деревянном доме

1. Монтаж электропроводки в деревянном доме
   • Гофрированные металлорукава
   • Электрокабеля
   • Дифреле
   • Защитное заземление
   • Скрытая разводка
2. Этапы монтажа электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме – это процесс, который необходимо осуществлять с особой ответственностью и на высоком профессиональном уровне. Так как, ненадлежащее исполнение этих работ может привести к необратимым последствиям.

Осуществления монтажа проводки в деревянном доме имеет ряд особенностей, на которые стоит обращать внимание. Это связано с таким свойством дерева как горючесть. А это значит, что проведенные ненадлежащим образом монтажные работы электропроводки в доме из бруса, легко могут стать причиной пожара.

Монтаж электропроводки в доме из бруса имеет определенную специфику и должен предусматривать использование следующих компонентов:

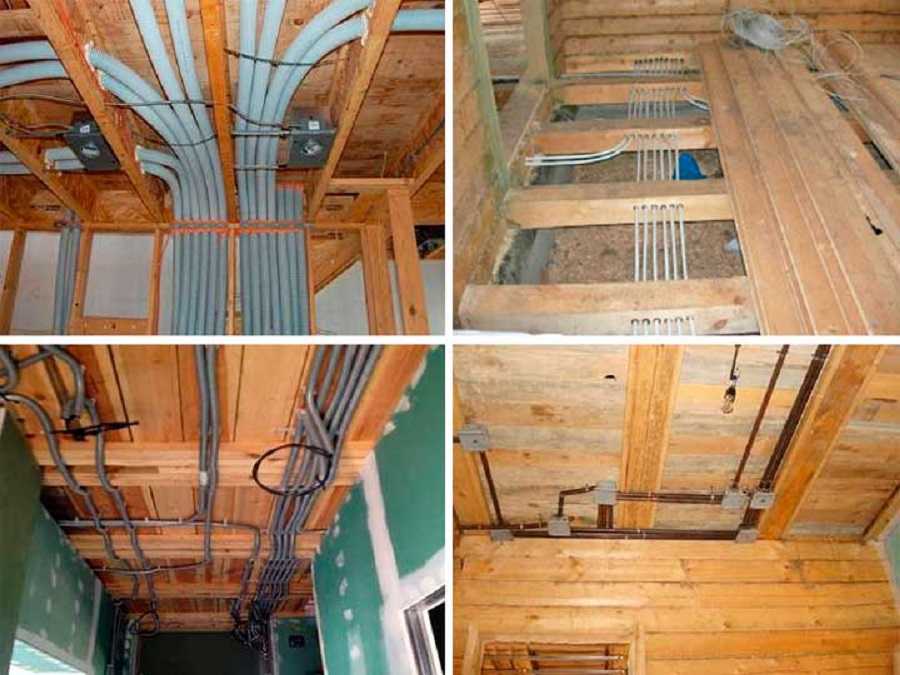

Гофрированные металлорукава

Все кабели должны быть скрытыми в металлорукава. Гофрированный металлорукав защищает стены дома от искр, которая может возникнуть при коротком замыкании. Также рукав защищает кабель от механических повреждений (в частности тех, которые могут возникнуть в процессе усадки), радио- и электромагнитного шума, повреждения грызунами, попадания влаги.

Электрокабеля

Необходимо использовать только сертифицированные электрокабели с двухконтурной изоляцией. Не допускается использование несертифицированных, в частности, низкого качества изделий. Сечения кабеля всегда подбирается таким образом, чтобы выдерживать перегрузки в случае их возникновения.

Дифреле

Кроме качественной автоматики, принципиально важным элементом в электросети деревянного дома является дифреле, или устройство защитного отключения (УЗО). УЗО – это быстродействующий защитный выключатель, реагирующий на дифференциальный (разностный) ток в проводниках, подводящих электроэнергию в электроустановки, защищается. УЗО отключает потребителя от питающей сети, если произойдет утечка тока на заземляющий проводник ( «землю») или просто утечка тока. Это означает, что дифреле мгновенно отключит электроток, если любое живое существо коснется оголенных проводов или поверхности прибора, которую пробивает током через повреждения. Дифреле срабатывает в случае затопления или прогорания изоляции электропроводки. При малейшем повреждении изоляционного покрытия на электрокабели за доли секунды питания будет отключено.

Защитное заземление

Защитное заземление – специальное электрическое соединение с землей или ее эквивалентом токопроводящих элементов оборудования, которые не должны находиться под напряжением, но в процессе эксплуатации могут оказаться под напряжением. Например, в случае повреждения изоляции, дефектов дугогасящих устройств, в аварийных случаях и тому подобное. Защитное заземление является простым, эффективным и распространенным способом защиты человека от поражения электрическим током при прикосновении к металлическим поверхностям, которые оказались под напряжением. Это обеспечивается снижением напряжения между оборудованием, оказалось под напряжением, и землей до безопасной величины. Конструктивными элементами заземляющего устройства защитного заземления являются: заземлителей (металлические проводники, находящиеся в земле) и заземляющие проводники. Качественное заземление служит дополнительной мерой по технике пожарной безопасности.

Скрытая разводка

Все металлорукава с кабелями монтируются таким образом, чтобы оставаться максимально невидимыми. Для этого их засвердлюють непосредственно в стеновые брусья, там где это возможно – монтируют с наличником (обналичкой), в створе межэтажных и надповерхових перекрытий. Таким образом, удается полностью скрыть (около 95%) от длины сети.

Что же касается непосредственно процесса монтажа электропроводки в доме из бруса, то его можно разделить на несколько основных этапов.



• Проектирование – монтаж проводки осуществляется по предварительно составленной схеме.
  На этом этапе особенно важна техническая грамотность и профессиональный подход. Для создания проекта электропроводки используется план дома, в котором указываются следующие данные: схема расположения всех электроточек, метод и место прокладки электропроводов. Такой детализированный план позволит подсчитать мощность всего оборудования. Ведь именно правильно составленный проект обеспечит надлежащую работу электросети, без перебоев.
• Подготовка материалов, комплектующих и всех необходимых инструментов. Определить сколько комплектующих нужно, можно исходя из проекта монтажа. Среди инструментов, которые используются: отвертки, молоток, индикатор напряжения.
• Непосредственный подвод электроэнергии в дом.
• Установка устройства защитного отключения, который используют для защиты от поражения током. Устройство реагирует на перепады напряжения при истечении тока вследствие повреждения изоляции.
• Разводка электрокабеля в доме, установка розеток, выключателей, включателей, осветительных приборов. Внутри дома возможны два способа монтажа: внешняя и внутренняя проводка. Электропроводка в доме из бруса закладывается еще на этапе составления «коробки» здания. Для этого делают специальные пазы и в них прокладывают кабель – каналы. При этом обязательно используется гофрированная труба. После чего в кабель – канал протягивают электрокабель. Когда было завершено разводку кабелей, их подводят к выключателям, розеткам и т. д. Внутренняя электропроводка в доме должна быть сделана из очень качественных материалов.
• Монтаж системы заземления – на данном этапе изучаются характерные свойства почвы, грунтовых вод, а также противоположные свойства проводки деревянного дома. Заземления является крайне важным для эксплуатации бытовых приборов, корпус которых сделан из металла.
• Проверка качества работ. После всех монтажных работ необходимо проверить выполненную работу, провести испытания и замеры, выполнить проверку УЗО, заземления и тому подобное.

Стоит помнить, что осуществляя монтаж электропроводки в деревянном доме, нужно доверять только опытным специалистам. Как видно из пунктов перечисленных выше, монтаж электросети в доме из бруса требует специального оборудования, усиленных мер по технике безопасности, а также специальных комплектующих, которые не используются в обычных домах. Доверяя этот процесс электрику, который не имеет соответствующего опыта и оборудования, заказчик существенно рискует.

Если каждый из этих этапов прокладки проводки в деревянном доме выполнено правильно и с соблюдением всех норм и правил, то такое жилье будет безопасным и прослужит Вам много лет.

Конечно, система монтажа электропроводки очень важна, но вместе с тем не нужно пренебрегать элементарными правилами эксплуатации электричества в деревянном доме, проводить периодические осмотры состояния всей системы и осуществлять соответствующие профилактические работы.

Интересуетесь монтажом электропроводки в деревянном доме?

Мы все Вам подробно расскажем

+38 (067) 210 00 55


Украина., г. Тернополь, ул. Текстильная, 44

Поделиться:

Предыдущая статья: Реставрация деревянного дома

Следующая статья: Фасад деревянного дома

Калькулятор

Бюджет (грн)

Гараж

12 Этажей

Площа дома (м2)

Все объектыДомБаняБеседкаЦерковь

Деревянный дом в стиле хай-тек | Gira

Gira als Электромонтажные системы

Особый деревянный дом расположен посреди цветущего луга в глубине Дахау.

Он был построен в 2011 году из древесины ели, лиственницы, сосны и березы — без использования химикатов и искусственных инструментов. Благодаря фотогальванической системе, солнечной энергии, тепловому насосу и интеллектуальным технологиям строительства от Gira в результате получился дом, который идеально экологичен и в то же время полезен для здоровья, удобен и практически не потребляет энергии. Он производит больше электроэнергии, чем потребляет.

В поисках поставщика деревянных домов владелец встретил Эрвина Тома и его компанию. Он построил здание только из дерева, без клея, шурупов и гвоздей. Стены, потолки и крыша состоят из деревянных элементов толщиной до 40 см – это сочетание ели и сосны. Для фасада и окон использовалась прочная древесина лиственницы. Полы и дверные проемы сделаны из ясеня, а лестница и скамья под окном — из ореха. Короче говоря, почти весь спектр родных типов деревьев был интегрирован.

Особая изюминка: доски и брусья были наслоены горизонтально, вертикально и по диагонали к элементам конструкции. Они соединены очень сухими пробками из бука, которые при установке впитывают влагу. Затем они набухают, образуя стабильный сустав. В результате получился абсолютно здоровый дом с убедительными экологическими характеристиками. Теплоизоляция древесины также впечатляет. Толстые массивные деревянные стены сохраняют в доме прохладу летом и тепло зимой. Он также обеспечивает лучшую защиту от шума и огня, чем дом с обычной кирпичной или железобетонной конструкцией.

Планирование и проектирование Дом также находится на переднем крае в отношении строительных технологий. Заранее проводя интернет-исследования интеллектуальных систем, владелец обнаружил международный стандарт KNX. Затем он посетил Антона Хибера в Gira Revox Studio в Аугсбурге, чтобы посмотреть на решения и опробовать их. Поскольку владелец не хотел использовать пластик в своем новом доме, он выбрал серию выключателей Gira E22 из нержавеющей стали, которая резко контрастирует с деревом и стеклом. Антон Хибер и его компания отвечали за полное планирование и программирование домашней техники, а Elektro Ernst была заказана установка.

Это сотрудничество было чрезвычайно гладким.

Установка Сегодня мощная система KNX связывает все электрические компоненты в доме. Gira HomeServer — это интеллектуальный центральный блок управления в фоновом режиме, где вся информация объединяется и анализируется. Например, в систему интегрированы отопление, освещение и раздвижные жалюзи. Температуру можно установить индивидуально для каждой комнаты. Нажатием кнопки на сенсорных кнопках Gira вызываются целые световые сцены. Также встроены переключаемые розетки и стандартные лампы. Свет в коридоре активируется с помощью датчиков движения, а радиоприемники скрытого монтажа Gira создают позитивное настроение на кухне и в ванных комнатах.

По словам системного интегратора Антона Хибера, функция «централизованного выключения» также очень умна. «С помощью этой функции владелец может одним нажатием кнопки отключать все потребители энергии, уходя из дома. Кроме того, благодаря установленным оконным контактам он может видеть, открыто ли окно и где». Домашняя техника управляется через интерфейс Gira на iPad, iPhone или офисном ПК.

Заключение Фотоэлектрическая система установлена ​​на крыше, выходящей на юг. Эта система вырабатывает примерно в два раза больше электроэнергии, чем потребляет хозяин в своем доме. На южной стене гаража установлена ​​солнечная тепловая система для нагрева технической воды. Под 700 м² цветущего луга проложена система трубопроводов – этот коллектор соединен с геотермальным энергетическим насосом и обогревает дом. Особенно умно: избыточная солнечная энергия направляется на землю, благодаря чему тепловой насос работает еще эффективнее. Это делает жизнь владельца здоровой и экологичной, а также практически нулевой энергии. Логично, что в будущем он рассматривает электромобиль.

Как установить электрическую распределительную коробку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.10.22

Ель

В этой статье

• Выберите правильную распределительную коробку

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, одобренный корпус обычно представляет собой распределительную коробку.

Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

Выберите правильную распределительную коробку

Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

Прежде чем начать

Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

Смотреть сейчас: Как установить электрическую распределительную коробку

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Отвертка
• Молоток (для металлического ящика)
• Плоскогубцы (сколько нужно для металлической коробки)
• Дрель и наконечник отвертки
• Инструмент для зачистки проводов (при необходимости)

Материалы

• Электрическая коробка с крышкой, соответствующая стандартам
• Кабельные зажимы (по мере необходимости для металлической коробки)
• Шурупы по дереву
• Соединители проводов

Ель

1. Установка коробки

   Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.

   Совет

   Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который входит в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

   Ель

2. Установка зажимов для каждого кабеля

   При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.

   Ель

3. Закрепите кабели

   Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

   Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.

   Наконечник

   Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.

   Ель

4. Присоединяйся к проводам

   Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.

   Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.

   Соедините вместе белые (нейтральные) провода, а затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.

   Ель

5. Завершить работу

   Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.
