Монтаж светодиодных фонарей для загородного дома: 2 в 1 схемы подключения уличного освещения

2 в 1 схемы подключения уличного освещения

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ:

• раскопка траншеи и укладка кабеля

• монтаж закладных и установка светильников

• сборка схемы и подключение автоматики освещения

При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.

Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

Материалы

До начала работ вам потребуется закупить следующие материалы:

• 3-х жильный кабель сечением 1,5мм2

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель.

В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

• труба ПНД

• модульный контактор с нормально открытыми контактами

• датчик освещенности или фотореле + сумеречное реле

• уличные светильники

• модульные автоматы

• переключатель 3-х позиционный

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника.

То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

1 of 2

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

• 3-х позиционный выключатель или как его еще называют переключатель ввода резерва

• сумеречное реле

• модульный пускатель

• автоматы

Первым делом подключаете фазу питания.

Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

• датчик не должен находиться в тени деревьев или другого соседнего здания

• фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — https://cable. ru, Кабель.РФ

Ландшафтное освещение участка | Монтаж освещения загородного дома

Ландшафтное освещение

_

Ландшафтное освещение участка превращает усадьбу в сказку. Оно сродни искусству, цель которого — создание световых картин. Когда вдоль дорожек или вокруг водоема зажигаются огоньки, участок обволакивает романтическая аура. Вместе с этим ночные фонари имеют не только декоративное назначение. Они выполняют и практичную задачу — делают перемещение по территории в ночное время безопасным и удобным. В Москве заказать монтаж освещения у загородного дома можно в компании ZelenArt

Стоимость ландшафтного освещения

НАИМЕНОВАНИЕ УСЛУГИ	ЦЕНА
Общее, вдоль тропинок, дорожек, лестниц	от 1400 за 1м.п.
Декоративное,освещение сада, основание деревьев, атрибутов дизайна	от 2000 за 1м.п.
Защитное, вдоль территории участка, место парковки	от 4000 за 1м. п.

Оставьте заявку на ландшафтное освещение!

Ваше имя

Ваш телефон

Не существует универсальных расценок на общий проект. Его цена зависит от многих причин.

Она включает:

• Вид. Декоративное, защитное или общее освещение требуют разных материалов и работ.
• Особенности местности. Наличие в саду дорожек, архитектурных и хозяйственно-бытовых построек усложняет проект.
• Сложность работ. Фронтальная архитектурная подсветка требует одного комплекса мероприятий. Обычно ее выполняют из точечных светодиодов. А установка декоративных уличных фонарей предполагает прокладку кабеля в грунте.
• Используемые материалы.
• Масштабность проекта. Выполнить подсветку входной группы можно за один день. На полное освещение территории понадобится больше времени.
• Особенности дизайна.
• Задействование спецтехники (при реализации масштабных проектов).

Компания ZelenArt приступает к созданию протяженных фигурных сетей или к освещению локальных зон после просчитывания всех нюансов.

Виды ландшафтного освещения

Профессионально выполненная осветительная система сравнима с художественными декорациями. Если она вписана в общую дизайнерскую концепцию, то оформление дачного участка выглядит гармоничным. При этом светильники не только радуют глаз, но и дарят ощущение безопасности. В периметре не остается темных уголков, где могли бы находиться злоумышленники.
Вариантов световых композиций очень много. Под каждый из них закладывается свой бюджет и задействуется определенное оборудование.
По особенностям монтажа ландшафтное освещение классифицируется следующим образом:

• Встраиваемое непосредственно в грунт.
• Устанавливаемое на фасадах дома, беседки, хозблока.
• Автономное (точечное) — на заборе или столбах.

При любом варианте актуально основополагающее требование. Все светильники должны обладать защитой от пыли и влаги. Минимальный уровень защиты — IP43.
Мы не рекомендуем устанавливать в открытом пространстве приборы, предназначенные для эксплуатации в помещениях. Это чревато сбоем в энергоподаче и даже возгоранием в результате замыкания при попадании осадков внутрь. Кроме того, внутренние светильники не приспособлены к перепадам температур.
Ландшафтное освещение подразделяется также по назначению:

• Общее. Самый распространенный вариант. Используется для создания комфортной зоны у особняка, веранды, гаража, хозблока.
• Декоративное. Лампы или фонари устанавливаются у фонтанов, водоемов, цветников, вдоль живой изгороди, у основания деревьев. Они же монтируются у выразительных архитектурных деталей.
• Защитное (вдоль ограды). Является элементом общей безопасности. Обычно монтаж выполняется на верхней части забора при помощи кронштейнов. Вдоль нижней линии ограждения устанавливаются софиты или споты. Световой поток направляется вверх — на ограду. Тем самым создаются светлые конусы. Вариант становится частью ландшафтного дизайна, если ограда изготовлена из красивого декоративного материала.

Не рекомендуется самостоятельно выполнять электроработы. Специалисты нашей компании берут на себя все — от проектирования до монтажа и запуска в эксплуатацию. Мы имеем большой опыт в создании эстетичных и достаточно сложных световых композиций.

_

Этапы работы

_

Консультация

Телефонная консультация по решению задачи на вашем участке

Выезд инженера

Выезд на участок для осуществления замеров и анализа почвы

Отправка сметы

Предварительно отправляем смету с расчетом работ и материалов.

Подписание договора

Подписание договора и начала работ по благоустройству.

В компании сложилась определенная практика работы с клиентами. Заказ любой сложности мы выполняем, следуя определенному алгоритму.

1. Консультация. В телефонном разговоре вы озвучиваете свою проблему и пожелания. Менеджер выясняет суть поставленной задачи и дает ряд полезных советов.
2. Выезд специалиста. Во время предварительного посещения участка наши инженеры выясняют объем работ. Они изучают особенности ландшафта, количество строений и наличие дворовых инженерно-технических коммуникаций.
3. Отправка сметы. После предварительных расчетов клиенту отправляется смета для ознакомления и утверждения. Это делает сотрудничество максимально открытым.
4. Подписание договора. Сразу после процедуры начинается работа на участке. Наша задача — следовать точно обозначенным срокам.

Реализация любого заказа выполняется в несколько этапов. Прежде всего, мы составляем проект. В нем отражается общая концепция и вся техническая часть. Затем формируется система уличной электропроводки. На этом этапе проводятся земляные работы, осуществляется укладка кабеля и вывод его к точкам установки оборудования.

Монтаж осветительных приборов строго соответствует предварительно составленному плану:

• Готовится бетонное основание или крепятся кронштейны к стенам.
• Устанавливаются опоры фонарей.
• Распределяются по нужным локальным точкам розетки.

На заключительном этапе мы подключаем и тестируем сформированную систему. Клиент может принимать участие во время ее проверки на работоспособность.

Наши преимущества

Договор

Условия, озвученные в нем, обязательны для обеих сторон. Мы гарантируем фиксированность установленной цены на наши услуги, а также соблюдение оговоренных сроков.

Спецтехника

Собственный парк спецтехники. Собственный автопарк и самое современное оборудование позволяют нам выполнять заказы повышенной сложности.

Качество

Все этапы работ на участке контролируются квалифицированным прорабом.

Экономия

Все инженерно-технические решения компании ориентированы на бюджет клиента. Наша задача — сберечь его время и деньги.

Сделать заявку на установку освещения загородного участка вы можете по телефону +7 (495) 2-666-298 или оставив заявку на сайте
Заключив договор на формирование системы освещения у дома, вы гарантированно получите прекрасную видимость в черте вашей усадьбы. Мы постараемся также максимально выразительно подчеркнуть декоративные элементы участка.

_

Отзывы Наших Клиентов

_

Андрей

ТЕст

ТЕст

ТЕст

ТЕст

Оставьте заявку на ландшафтное освещение!

Ваше имя

Ваш телефон

Часто задаваемые вопросы:

В какое время года можно планировать установку уличных светильников?

Ответ: Работа такого вида ведутся с конца весны и до начала осени.

Можно ли самостоятельно рассчитать энергопотребление участка, если у нас установлены светодиодные светильники?

Ответ: Расход электричества на территории в 20 соток составляет примерно 500−1 кВт.

На чем можно сэкономить при установке подсветки на улице? Хотим снизить стоимость?

Ответ: Ни на чем! Уличное освещение таит в себе потенциальную опасность. Она повышается при использовании некачественных материалов или контрафактных приборов.

Ваш специалист советует уменьшить количество источников света в саду, на веранде и в беседках. А мы хотим красивый светодизайн. Он прав?

Ответ: Да. Профессиональный подход предполагает соблюдение баланса между темными и светлыми зонами. Излишняя иллюминация не сделает участок более эстетичным. Она уместна только в новогодние каникулы.

Хотим купить в интернет-магазине комплект светильников. Можно ли проконсультироваться у ваших специалистов об их качестве?

Ответ: Да. Звоните по указанным на сайте телефонам.

Наши дополнительные услуги

Советы по освещению загородной недвижимости

Советы по освещению загородной недвижимости

Есть что сказать о жизни в деревне. Мирная безмятежность, тихая тишина, широкие просторы – таких качеств в городе просто не найти. При этом деревенская жизнь также сопряжена со своими уникальными проблемами. Например, вы должны быть гораздо более самостоятельными, когда дело доходит до ландшафтного освещения в Оквилле. Вы не найдете уличных фонарей или служебных фонарей на сельских дорогах; когда дело доходит до вечерней атмосферы, вам придется создать свою собственную с помощью профессиональной системы ландшафтного освещения.

Стремитесь к естественному виду
Когда вы устанавливаете низковольтное или светодиодное освещение вокруг своего загородного участка, последнее, что вы хотите, это чтобы оно выглядело неестественно. Избегайте резких бликов и странных отражений, следуя советам наших экспертов по ландшафтному освещению в Оквилле:

Свет сверху
Освещение сверху имитирует природу. Подумайте о том, как луна светит сквозь деревья в особенно ясную ночь — это то, что наши эксперты по ландшафтному освещению в Оквилле пытаются имитировать, когда устанавливают светильники с потолочным освещением.

Используйте лампочку малой мощности

Это не только поможет вам сохранить естественный вид освещения, но и снизит ваши счета за коммунальные услуги, что всегда является приятным бонусом. Использование маломощных ламп поможет вам избежать резкого чрезмерного освещения, оставив ваш газон в нежном сиянии.

Ищите светодиоды
Когда речь идет об освещении малой мощности, светодиоды — отличный вариант. Они не только чрезвычайно эффективны (светодиоды имеют рейтинг энергоэффективности от 80% до 90%), они предоставляют светодизайнерам высокий уровень контроля над расходом света.

Типы освещения вашего загородного участка, которые следует учитывать
Когда дело доходит до освещения вашего загородного участка, вы должны убедиться в нескольких важных факторах. Во-первых, вы не хотите использовать слишком много света, так как это может привести к вторжению света и ненужному световому загрязнению. Во-вторых, вы должны убедиться, что используется достаточно света для обеспечения безопасности и сохранности вашего имущества.

Для этого мы предлагаем включить следующие идеи освещения и светильники в ваш дизайн ландшафтного освещения Оквилля:

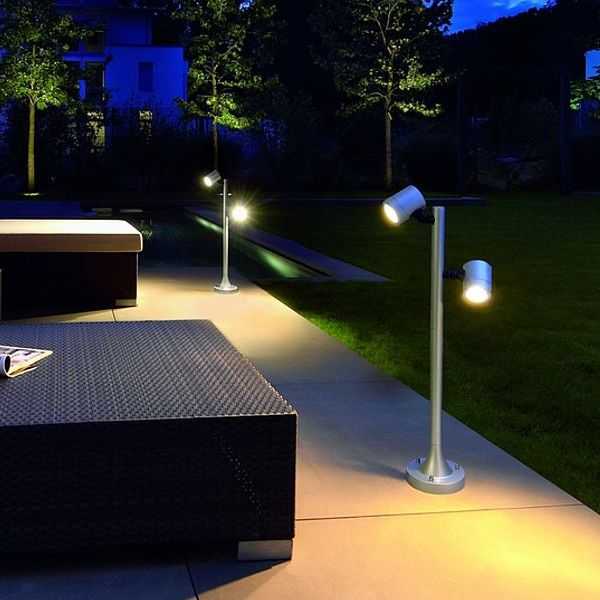

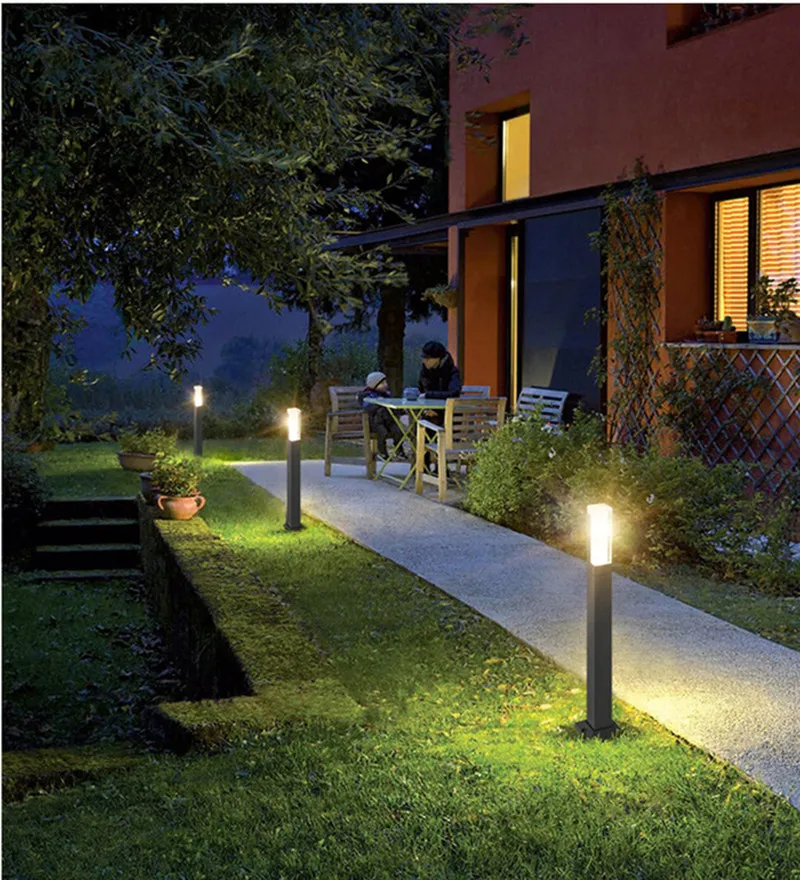

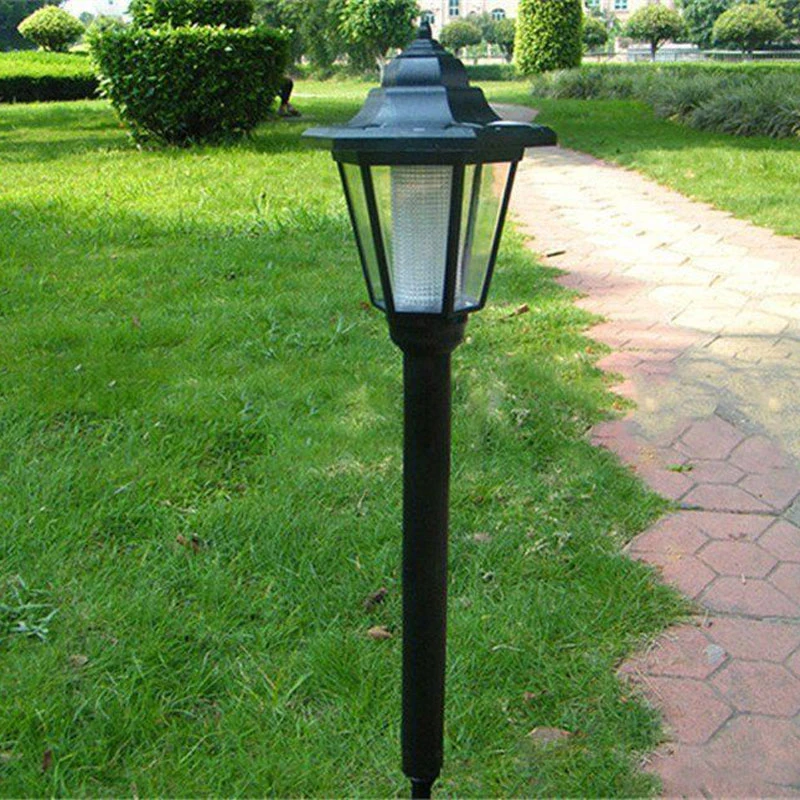

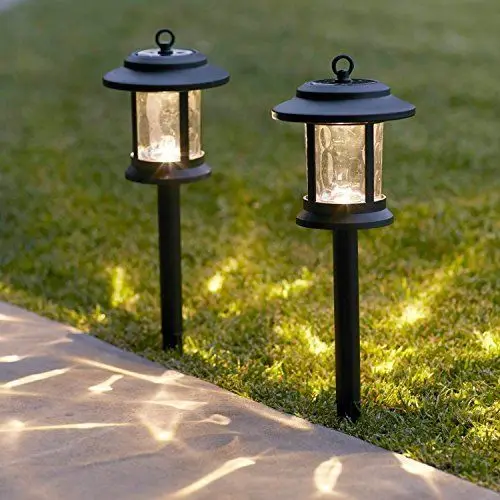

Подсветка подъездной дорожки

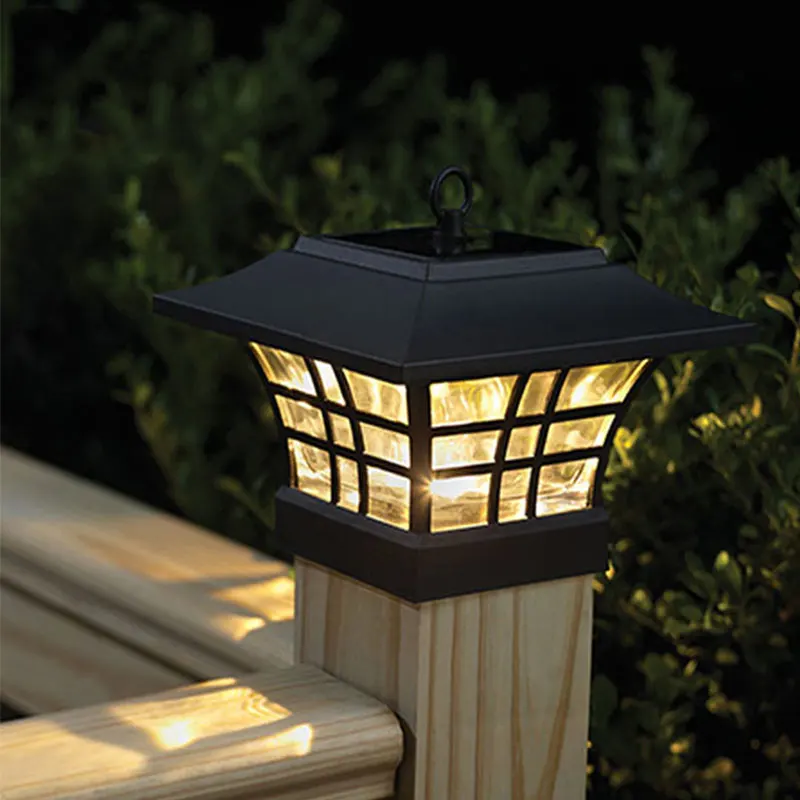

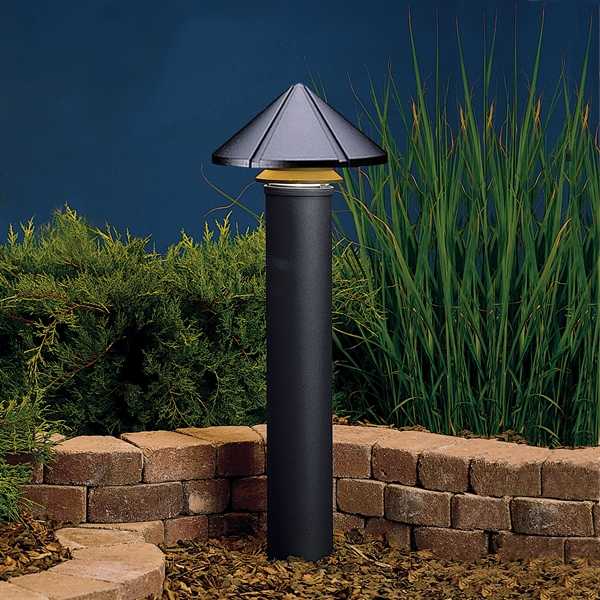

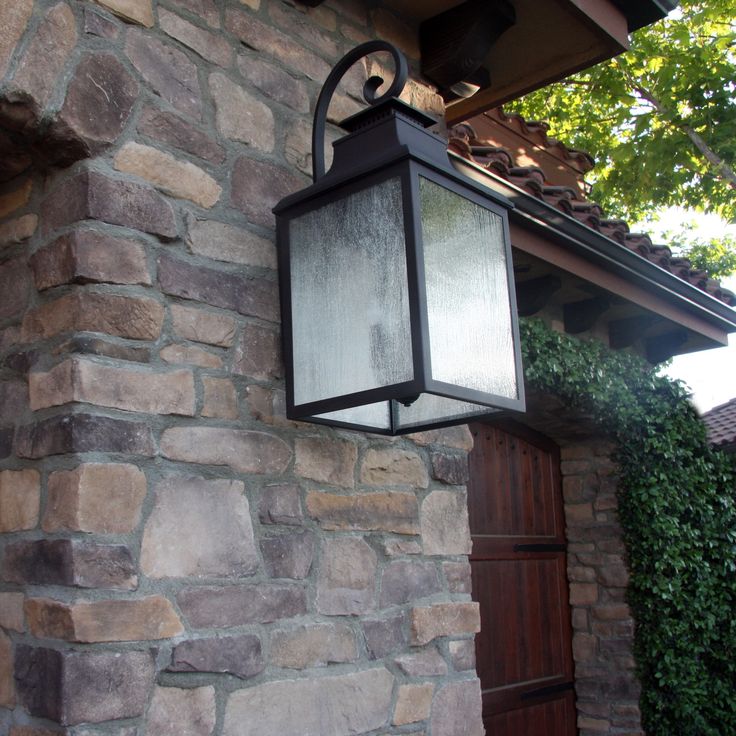

Осветите свою длинную извилистую проселочную дорогу с помощью стратегически расположенных подъездных огней, чтобы повысить безопасность и эстетическую привлекательность вашего дома. ваша собственность. Почтовые фонари, тумбы и опоры для входа могут добавить нотку классности в ваш кусочек загородной жизни.

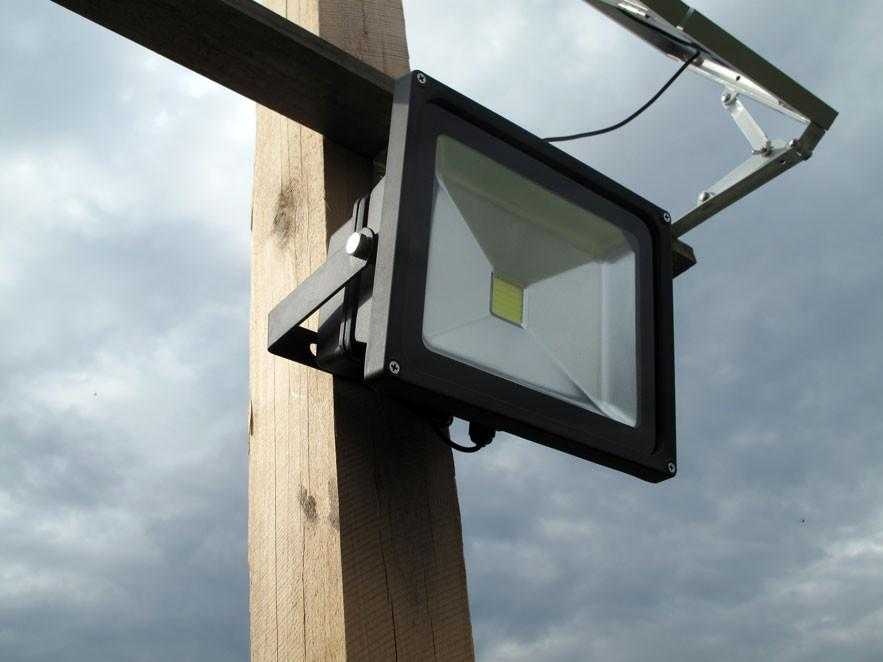

Датчики движения
Эти осветительные приборы могут особенно пригодиться возле хозяйственных построек, таких как складские помещения и сараи. Наши эксперты по ландшафтному освещению в Оквилле также рекомендуют размещать активируемые движением фонари так, чтобы они освещали любые парковочные места на вашей территории. Это поможет обеспечить любому посетителю повышенное чувство безопасности при входе в транспортное средство или выходе из него.

Подсветка деревьев
Если вы живете в сельской местности, скорее всего, в вашем дворе есть несколько великолепных старых деревьев. Подчеркните их красоту после захода солнца с помощью стратегически расположенных светильников или точечных светильников. Попробуйте подобрать хорошее сочетание деревьев — те, у которых густая листва, и другие, у которых более светлая крона. Это позволит вам использовать ряд различных методов освещения, создавая действительно уникальный и завораживающий окончательный дизайн.

Внесите свет в свою сельскую собственность, уважая своих соседей и уменьшая световое загрязнение. Свяжитесь с одним из наших экспертов по ландшафтному освещению в Оквилле сегодня, чтобы узнать больше об идеях освещения в сельской местности или заказать бесплатную консультацию по наружному освещению.

свяжитесь с нами

---

Декор «Ночное время»

4087 Harvester Road, Unit 15
Burlington, ON L7L 5M3

Позвоните нам

1-800-952-3006

© Copyright 2022 — Системы наружного освещения на заказ для дома и бизнеса

Дизайн сайта ZOO Media Group

Как установить светодиодное освещение под шкафом

Детали проекта

Навык

1 из 5 Легкий Вы управляете системой с помощью беспроводной сенсорной панели, но вам, возможно, придется добавить розетку для подачи питания.

Стоимость

Около 239 долларов США

Расчетное время

Два дня

Инструменты и материалы

• Тестер напряжения

• Многогранная отвертка

• Пила для гипсокартона

• Рыбная лента

• Клещи линейные

• Изолента

• Рулетка

• Ножницы

• Универсальный нож

• Мини-шлицевая отвертка

• лопастное сверло — 1/2 дюйма

• Дрель/винтоверт

• Зажимы

Было время, когда установка освещения под шкафом означала выбор между массивными, мерцающими люминесцентными лампами или раскаленными галогенными лампами. Но с помощью низковольтной проводки сделать кухню светлее несложно: приклейте ленту со светодиодной подкладкой, и мягкий белый свет озарит вашу столешницу и фартук. Поскольку световые полосы системы последовательно соединяются друг с другом, ее можно адаптировать к любой конфигурации кухни, включая L-образную планировку с навесными шкафами разной высоты. Проводка достаточно тонкая, чтобы ее можно было скрыть за лицевой рамой шкафа, так что вы ее никогда не увидите, а беспроводной диммерный переключатель обеспечивает управление там, где вам нужно, не проделывая отверстий в стенах. Следуйте за Старший технический редактор This Old House Марк Пауэрс покажет вам, как впустить теплый свет.

Светодиодная лента теплого белого цвета, около 5 долларов за погонный фут.

Блок питания для светодиодного освещения (не показан), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.

Сенсорная панель с беспроводным диммером, 14 долларов США. Все от Armacost Lighting, The Home Depot .

Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, Мэриленд.

Шаг 1

Обзор

Иллюстрация Грегори Немека

Ежедневная временная шкала

СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).

ВОСКРЕСЕНЬЕ Проложите проводку для освещения (шаги 9–14).

Этап 2

Подача ленты для рыбы

Фото Колина Смита

Чтобы запитать свет, мы установили новую монтажную коробку над верхним шкафом и позаимствовали ее из специальной цепи, питающей микроволновую печь. Начните с переключения выключателя на существующую розетку, затем проверьте с помощью тестера, что электричество отключено. Вытащите розетку и с помощью отвертки освободите одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для ремоделирующей коробки в стене над шкафом. Проденьте рыбную ленту через отверстие, как показано, и из нового отверстия в гипсокартоне.

Совет: Планируйте использовать доступную, но скрытую розетку для питания светодиода, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для стоек, что и существующая розетка, упрощает использование рыболовной ленты.

Шаг 3

Потяните провод вниз

Фото Колина Смита

С помощью плоскогубцев снимите изоляцию с 12/2 провода. Прицепите землю к рыбной ленте и заклейте соединение изолентой, как показано на рисунке. Протяните рыбную ленту через отверстие, пока не обнажится около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и используйте универсальный нож, чтобы освободить три отдельных провода от желтой оболочки. Зачистите все концы косички и концы провода 12/2. Возьмите все три белых провода — для существующей розетки, новой розетки и косички — и соедините их с помощью проволочной гайки. Повторите процесс для черного и заземляющего проводов. Перемонтируйте существующую розетку, вставьте всю проводку в коробку и закрутите розетку на место.

Шаг 4

Добавить диммер

Фото Колина Смита

В отверстии для выхода отрежьте провод 12/2 и проденьте его через коробку для переделки. Установите коробку в стену, зачистите провода и подключите их к новой розетке. Закрутите выпускное отверстие на место и закрепите декоративную пластину. Подключите красный и черный провода источника питания к входам на беспроводном диммере: красный к плюсу, черный или белый к минусу, как показано на рисунке. Завершите соединение, затянув установочный винт.

Совет: Оставьте проводку системы свободно свисать до тех пор, пока вся светодиодная лента не будет на месте, затем вернитесь и закрепите провода и клеммы в шкафах с помощью скоб и винтов.

Шаг 5

Подключите блок питания

Фото Колина Смита

Поместите блок питания и диммер на верхние шкафы. Вставьте блок питания в новую розетку. Отрежьте кусок одножильного провода 18⁄2, который продается как провод термостата, чтобы его длины было достаточно, чтобы дотянуться от диммера до задней части и под угловой шкаф. Протяните проводку вдоль шкафов, как показано на рисунке.

Шаг 6

Подключение терминала

Фото Колина Смита

Обрежьте красный и черный провода так, чтобы они доставали до центра под угловым шкафом. Добавьте красный провод к одному концу клеммы и затяните установочный винт, как показано на рисунке. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к разветвлению в двух направлениях, чтобы покрыть обе стены Г-образной кухни.

Шаг 7

Отрежьте ленту

Фото Колина Смита

От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Используйте ножницы, чтобы разрезать светодиодную ленту по центру медных контактов, как показано на рисунке. Повторите процесс для другой стенки шкафов.

Шаг 8

Подключение светодиодов

Фото Колина Смита

Используйте удлинители со светодиодной лентой, чтобы превратить терминал в разветвитель, подающий питание на обе стены. Эти 4-футовые удлинители имеют два провода, белый для плюса и белый с черной полосой для минуса, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано на рисунке. Обязательно совместите полярность удлинителя с маркировкой на ленте. Покачивайте ленту, чтобы она полностью села. Переверните разъем и защелкните замок с помощью шлицевой отвертки. Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафов. Затем скрутите вместе положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.

Шаг 9

Настройка балки

Фото Колина Смита

Восстановить питание панели. Приложите ленту к нижней части шкафа и отрегулируйте освещение. Держите полосу на расстоянии 1–2 дюйма от лицевой рамки, чтобы равномерно распределить 120-градусный свет по фартуку и столешнице, как показано на рисунке. Если у вас темная столешница, прикрепите ленту к задней части лицевых рамок так, чтобы светодиоды были направлены в сторону фартука, чтобы устранить яркие пятна.

Шаг 10

Создание проходов

Фото Колина Смита

После того, как вы определите местонахождение светильника — наш находится примерно в дюйме от лицевой рамы — просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в боковых сторонах соседних шкафов в этом месте, как показано на рисунке. Это позволяет светодиодной ленте проходить под шкафами. Чтобы установить светодиоды на лицевой раме, прорежьте стенки корпуса вибрационным инструментом. Пока не прижимайте ленту на месте.

Шаг 11

Загляните внутрь шкафа

Фото Колина Смита

Просверлите дополнительные отверстия под шкафами, чтобы пропустить проводку. В кухнях, где навесные шкафы меняют высоту, например, на более короткий шкаф над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа. Прикрепите обрезки фанеры к внутренней части шкафа, чтобы предотвратить разрыв, затем просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в углу, как показано на рисунке. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа и на одной линии с нижней стороной более короткого шкафа над раковиной.

Шаг 12

Прижмите ленту на месте

Фото Колина Смита

Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась.
