Монтаж светодиодных фонарей для загородного дома: Уличное освещение загородного дома своими руками: выбор и монтаж – Уличные фонари на столбы – способы монтажа светодиодных светильников + фото, видео

Содержание

дизайн, правила изготовления, нюансы установки

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериевВ 1600 году появилось электричество, а 2 веками позднее родился первый прототип лампочки накаливания. Тем не менее, история уличного освещения началась несколько раньше. В 1417 году в Лондоне повесили первые уличные фонари. Сейчас подсветка стала неотъемлемой частью города, сада, коттеджа, а сами фонари поселились даже в интерьере.  Однако, во всем разнообразии сложно сразу сориентироваться, поэтому важно ознакомиться с основами.  Правильный свет – основа хорошей фотографии. Правильное освещение – стиль и дизайн в экстерьере дома в ночные часы. Ниже представлен дайджест об уличных фонарях на улице и в интерьере.

Какие особенности скрывают фонари уличного освещения

В чем главная разница между осветительными приборами дома и на улице – в условиях эксплуатации. Конструкция должна выполнять осветительную функцию в ночные часы и выдерживать влияние пыли, влаги, перепада температур и механического воздействия 24 ч каждый день.  При этом зачастую от фонарей требуется исполнять дизайнерские задумки.

Основные критерии в подборе подсветки для улицы, это:

  • Крепкий герметичный корпус;
  • Индекс безопасности IP44 и выше;
  • Энергоэффективность;
  • Высокий рабочий ресурс;
  • Дизайн;
  • Мобильность и компактность;
  • Удобство монтажа.

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериев

В качестве материала, желательно использование металла или керамики. Керамика, конечно, достаточно хрупкий материал, но ее пожаробезопасность заслуживает внимания. Тип используемых ламп – еще одна особенность. Большую популярность здесь снискали галогенные светильники. Их почти не используют в доме из-за свойства таких ламп быстро и сильно нагреваться, но неприхотливость к внешним условиям, высокая цветопередача и привлекательная цена сделали их незаменимыми в освещении улицы.

Светодиодные лампы – вторые по популярности. Они безопасны, экономичны, не требуют времени на разогрев и расширяют диапазон светильников на солнечной батарее.

Прожекторы стоят в обоих случаях примерно одинаково, а вот лампочки имеют разный ценовой старт. Светодиодные дороже. Еще одна отличительная черта – целесообразность использования солнечной энергии, что значительно упрощает монтаж и повышает экономичность. Фонари на таких батареях бывают, как большие для освещения дорожек, так и маленькие декоративные.

Подбор уличных фонарей для загородного дома

Фонарный столб и фонарь – все, что нужно для освещения улиц города. Для частного же участка существует большое разнообразие светильников, благодаря чему можно воплотить самый фантазийный дизайн.

Выбор зависит от типа подсветки: прямая, локальная или контурная.

В первом, случае освещается все пространство, не акцентируя какие-либо детали. Локальная подсветка имеет ровно противоположную роль – освещаются отдельные элементы участка, будь то стена беседки или крона дерева. А, например, садовые фонарики вдоль тропинок или забора представляют собой контурную подсветку. Критерий дифференциации связан с назначением прибора. Источник света может быть установлен для безопасности (функциональное назначение) и красоты (декоративные цели). Функциональное освещение используется только ночью в то время, когда декоративное может быть включено и днем.

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериев

И наконец, виды светильников обуславливаются конструкцией и способом монтажа:

  1. Настенные светильники (отвечают любым целевым назначениям).
  2. Торшерные фонари (освещение забора или дорожек).
  3. Грунтовые фонарики (могут быть встроены в дорожку).
  4. Водонепроницаемые (украшают водоемы).
  5. Источники света разнообразной формы (шарообразные светильники без опоры).

Так, своими руками с необходимой палитрой фонарей можно создать невероятную атмосферу во дворе и саду, вдохновляясь мастерами архитектурной иллюминации.

Дизайн и уличная подсветка

Обычно, при строительстве или покупке дома, дачи или загородного коттеджа, совсем забывают о подсветке, как о части ландшафтного дизайна. А если ландшафтные дизайнеры и не обделили вниманием свет в экстерьере дома, то могли по халатности допустить некоторые ошибки. Так или иначе, знание о некоторых стильных правилах уличного освещения принесут пользу.

Для красивой иллюминации, следует исключить:

  1. Монолитность освещения (одни зоны должны быть яркими, другие – в приглушенном свете).
  2. Слишком много света на участке (не нужно ставить светильники на все свободные плоскости).
  3. Слишком мало света (нельзя забывать о безопасности передвижения на придомовой территории).
  4. Отсутствие общей гаммы (если все декоративные элементы в саду белые и серебристые, то и приборы освещения – из той же гаммы).
  5. Стилистический диссонанс (если архитектура дома соответствует стилю хайтек, то декор фонарей под старину неуместен).
  6. Несоответствующие габариты приборов освещения (маленький фонарик на колоссальной колонне – бессмысленно и нелепо).
  7. Не учтён вид из дома (фонарь может одновременно отлично освещать садовую дорожку и безумно слепить в спальне).
  8. Игнорирование правил безопасности (комментарии излишни).

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериев

Запомнив эти несложные условия, каждый сможет создать стильную и изысканную, но безопасную и функциональную подсветку территории.

Правила изготовления уличного фонаря своими руками

Существует десятки способов сделать необычные фонари для двора и интерьера собственноручно. Можно использовать банки, бутылки, дерево – дешевые или почти отходные вещи могут стать настоящим искусством.

Главное, запастись проводами, патронами и лампочками.

Беседка требует деревянный фонарь. Это не сложно – даже чертеж не потребуется. Нужно взять линейку, карандаш, ножницы по дереву и по металлу, молоток, струбцины, наждачную бумагу, рейку, перфоленту клей для дерева и гвозди.

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериев

Изготовление:

  1. Струбциной зафиксировать рейку.
  2. Рейку распилить на одинаковые отрезки (длина – минимум диаметр лампочки, плюс 7-10 см).
  3. Отшлифовать поверхность палочек.
  4. Собрать своеобразный колодец, фиксируя каждый уровень клеем.
  5. Поставить конструкцию под гнет до высыхания.
  6. Верхние рейки зафиксировать гвоздями.
  7. Сверху закрепить перфоленту так, чтобы патрон не выпал.
  8. Вмонтировать патрон с лампочкой и подключить к сети.

Светильник готов. При желании, поверхность можно покрасить или нанести рисунок. Это, конечно, не единственная вариация на тему самодельные и красивые фонари, но интересная.

Нюансы установки фонарного столба

Установка фонарного столба – вопрос безопасности и долговечности конструкции. Неважно, какие опоры были выбраны, кованые изящные столбики или чугунные тяжелые столбы, алгоритм монтажа един.

Установить столб и подключить его к сети можно в несколько шагов:

  1. Уточнить расположение подземных коммуникаций.
  2. Подготовить материалы.
  3. Выкопать яму в нужном месте
  4. От точки подключения к сети выкопать траншею глубиной 20-50 см.
  5. Уложить в траншею кабель (желательно заранее спрятать в трубу или шланг) и прикопать землей. Конец кабеля должен быть строго посередине ямы и смотреть вверх.
  6. Развести бетон и залить яму вровень с землей.
  7. Сразу установить опору (кабель должен быть внутри опоры).
  8. С помощью уровня выровнять столб и зафиксировать его ремнями или веревкой.
  9. После полного высыхания бетона, закончить электромонтаж между сетью и фонарным колпаком.

Установка фонарного столба завершена. Если есть какие-то сомнения по поводу навыков работы с проводкой, то лучше переложить установку освещения на плечи профессионалов.

Садовые фонари: преобразование интерьера

Наступило то время, когда в интерьере квартиры допустимо использовать уличные атрибуты от дорожных знаков до дачного фонаря. Материалы для эмигрировавших приборов освещения используются те же, хотя иногда возможна стилизация из пластика.

Как выбрать уличные фонари для экстерьера и интерьера дома: 7 основных критериев

Картинки и эскизы с современными дизайнерскими решениями в освещении коснулись не одного стиля:

  • Гранж;
  • Лофт;
  • Прованс;
  • Ар-деко;
  • Этно-стиль.

Торшерные и настенные уличные фонари в дизайне интерьера помогут воссоздать атмосферу Парижа или романтику мостика с повешенными замочками.

Тема сильно разрослась с момента первого уличного фонаря в Лондоне. Уличное освещение теперь имеет множество воплощений – в искусстве, дизайне, технологиях. Сегодня светильники-шары или старинный кованый фонарик – неотъемлемая часть законченного ландшафтного дизайна и уже совсем не роскошь.

Уличное освещение своими руками частного дома и дачи: инструкция

Достаточная видимость в темное время суток уже давно стало нормой не только в городской черте, но и для загородного хозяйства. Благодаря внедрению современных технологий и большому ассортименту осветительного и электромонтажного оборудовании наружное освещение приобретает самые невероятные черты, как в плане функциональности, так и в части декоративных качеств.

В связи с довольно большой стоимостью проектирования и дальнейшего монтажа системы многие владельцы интересуются, как сделать уличное освещение своими руками.

Базовые моменты

Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:

  • Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения. Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
  • Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
  • Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.

Виды наружного освещения

За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:

  • функциональное – обеспечивает достаточный уровень видимости на дачных участках;
Функциональное уличное освещение
  • фасадное – одновременно применяется как для обозначения постройки, так и для улучшения видимости в близлежащей области, клумб, дорожек вместе с фасадом зданий;
Фасадное освещениеФасадное освещение
  • маркировочное – используется для выделения контура какого-либо элемента интерьера: садовых дорожек, ограждения, периметра и т.д.;
Маркировочное освещениеМаркировочное освещение
  • декоративное – предназначено для  украшения приусадебных участков и отдельных деталей: подсветка фонтанов, деревьев.
Декоративное освещение

Типы используемых светильников

Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.

Разнообразие светильниковРазнообразие светильников

В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.

Способы прокладки кабеля

На практике наиболее популярными способами размещения кабеля являются:

  • под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
  • по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
  • по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.

Источники питания

В качестве источника питания можно использовать:

  • электрическую сеть 220 В;
  • пониженное напряжение 12, 24, 42 В и т.д.;
  • автономные источники питания (аккумуляторы и солнечные батареи).

Первый вариант наиболее простой с точки зрения реализации, вам достаточно протянуть линию от распределительного щитка к нужному месту. Второй способ является наиболее безопасным, так как даже при повреждении изоляции поражение электротоком не нанесет вреда человеку. Третий способ наиболее экономный, так как в сочетании со светодиодными лампами солнечные батареи дадут бесплатное освещение.

Виды опор

Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.

В некоторых случаях в качестве опор можно использовать декоративные элементы ландшафта – парапеты, деревья, ограждение. Параметры опоры, их количество выбираются в зависимости от веса светильника, кабеля и стрелы провеса по отношению к земле. По материалу опора может выполняться из дерева, металла или пластика.

Пример опор для светильников

Ручное или автоматическое управление освещением

Всего выделяют два способа включения – вручную и при помощи автоматических систем. Ручное управление можно осуществлять с помощью выключателей, рубильников или даже пульта. Автоматическое подразумевает использование фотореле или датчиков движения. И тот, и другой вариант подходит как для основного освещения, так и для декоративной подсветки.

Электромонтажные работы пошагово

После того, как вы определитесь с типом светильников, источником электроэнергии, способом размещения можно переходить к электромонтажным работам. К этому моменту вся проводка в доме уже смонтирована, приборы учета установлены и вам остается осветить садовый участок. Для этого вам нужно выполнить следующую последовательность действий.

Подготовка

На этапе подготовки важно учесть места установки опор, прокладки кабеля по отношению к ландшафтному дизайну. По предполагаемой трассе кабеля расчищается пространство от мусора и сторонних предметов. Подготовьте необходимые инструменты и материалы – для земляных работ лопату, коловорот, отбойный молоток, ведра или другую емкость для удаления лишнего грунта.

Для наружной прокладки декоративного и функционального освещения вам понадобится лестница или другая опора для подъема на высоту. Инструменты для прокладки кабеля по воздуху, опорные элементы, изоляторы или иные фиксаторы.

Расчеты

На этапе расчетов вы должны иметь четкое представление о количестве светильников и их суммарной мощности. Это понадобится для определения сечения жил,  следует отметить, что на каждом участке уличного освещения осуществляется своя проводка кабеля, к примеру, ее можно разделить на такие виды:

  • подсветка дорожек;
Подсветка дорожекПодсветка дорожек
  • освещение фонтана, бассейна или других водоемов;
Подсветка фонтанаПодсветка фонтана
  • функциональная подсветка, как общей территории, так и отдельных локаций;
  • архитектурная подсветка фасада здания;
  • декоративное освещение ограждения, забора;
  • светодиодная подсветка отдельных элементов украшений (деревьев, садовых статуэток и т.д.).
Подсветка деревьев
Вы можете выбрать далеко не весь приведенный перечень, а только необходимые вам. Далее производится расчет сечения, к примеру, для освещения дорожек вам понадобится 15 светильников, мощность каждого возьмем по 10Вт, соответственно, линия для светодиодных прожекторов должна нормально выдерживать 150Вт. Для освещения придомовой территории используются 4 настенных светильника по 200Вт, соответственно, линия рассчитывается на 800Вт.

После этого подберите наиболее подходящий вариант, лучше чтобы обеспечивался запас сечения по мощности, соотношение подбирается из таблицы:

Таблица: сечение провода, в зависимости от величины нагрузки

К примеру, для мощности 150 Вт (0,15 кВт) более чем достаточно сечения 1,5 мм2 по меди, такого же сечения хватит и для мощности 800 Вт (0,8) или же 2,5 мм2 по алюминию. В продаже можно найти марки кабельно-проводниковой продукции и меньшего сечения, но для уличного освещения это нецелесообразно из-за худшей механической прочности.

Создание схемы проекта

Схема освещения

Для проектирования схемы подключения уличного освещения довольно удобно пользоваться планом территории с указанием всех построек, расположением пешеходных дорожек, декоративных элементов в дизайне дачи. При проектировании следует руководствоваться такими принципами:

  • Если линия будет прокладываться под землей, глубину залегания следует планировать не меньше 0,7 – 0,8 м. В то же время от фундаментов зданий следует отступить не менее 0,6 м, от трубопроводов и других коммуникаций не менее 0,5 м.
  • Для воздушной линии уличного освещения следует обустраивать такую  стрелу провеса, чтобы от нижней точки провода до проезжей части было не менее 6 м, а в пешеходной зоне не менее 3 м.
  • Расположение подсветки фасадов и уличных светильников нужно выбирать таким образом, чтобы поток не попадал в окна, так как он будет мешать спать, и не освещал соседский двор и другое не нужное вам пространство.
  • Приборы освещения устанавливаются таким образом, чтобы освещаемые пространства пересекались как можно меньше, это позволит сэкономить на установке светильников.

Установка опор

Опоры могут применяться как для подвешивания проводов уличного освещения, так и для расположения светильников на них. Установка опор осуществляется на заранее заготовленный фундамент. Для фундамента вырабатывается отверстие с размерами более площади прилегания опоры, в нем обустраивается опалубка из плоских досок, фанеры или подобных деталей. В опалубку заливается бетон, для повышения прочности можете добавить в него щебень, граншлак или другие армирующие составляющие.

Закладная арматура и фундамент для опорыЗакладная арматура и фундамент для опоры

В еще сыром растворе размещается закладная арматура, на которую после можно будет закрепить опору. По центру фундамента обустраивается полое пространство для монтажа проводки при подземной прокладке кабеля.

Установка опор на фундамент выполняется по уровню, допустимый наклон не должен превышать 3°. В противном случае вы получите значительно меньшую эффективность уличного освещения.

Подключение

После завершения монтажных работ, когда вы установили опоры, повесили светильники и проложили линии электроснабжения для уличного освещения можно выполнять подключение всех элементов цепи.

При электрическом соединении важно соблюдать такие требования:

  • все точки скрепляются клеммами, болтовыми соединениями или пайкой, ни в коем разе нельзя использовать скрутки;
  • каждую готовую цепь желательно проверить мультиметром на целостность (отсутствие обрывов и коротких замыканий) дополнительно можете проверить величину сопротивления и, как следствие, потребляемой мощности;
  • сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату на распределительном щитке.

После завершения подключения обязательно убедитесь в работоспособности всего уличного освещения. Если какие-то светильники не загорелись, сначала отключите всю линию, а только потом разбирайте и проверяйте состояние контактов и соединений.

Советы от эксперта

Несколько советов от профессионального электрика помогут вам существенно улучшить систему уличного освещения и избежать элементарных ошибок:

  • при проектировании и установке светильников нужно обеспечивать свободный доступ, чтобы можно было легко заменить перегоревшие лампы;
  • из существующего разнообразия приборов освещения лучше отдавать предпочтение светодиодным светильникам, они куда экономнее и выгоднее в эксплуатации;
  • в качестве проводки желательно использовать кабельно-проводниковую продукцию с медными жилами, она куда лучше выдерживает механическую нагрузку и перепады температур;
  • для подводного освещения используются специальные герметичные устройства, обычные светильники моментально выйдут со строя;
  • с целью безопасности уличное освещение должно оснащаться защитным заземлением и УЗО;
  • выбранные приборы освещения должны соответствовать возложенной на них задаче – для декоративных функций вполне хватит маломощных ламп, а прожектор у входной двери, наоборот, должен обеспечивать максимальную видимость.

Фото идеи

Здесь представлены несколько фото идей для уличного освещения своими руками:

Видео по теме

Инструкция по грамотной установке уличных светильников

   Уличные светильники подвергаются постоянному воздействию окружающей среды: осадки, порывы ветра, температурные перепады. Поэтому к их конструкции и основанию выдвигаются особые требования. Так, степень защиты светильников, которые устанавливаются непосредственно на улице, должна быть не ниже IP65. Если светильник будет защищен крышей или козырьком, минимальная степень защиты — IP44.

Монтаж светильника на алюминиевой стойке

Этапы работ: установка светильника на стальной или алюминиевой стойке

Подготовительный этап

   Очищаем место для монтажа опоры. Убираем садовый мусор, подготавливаем инструмент и материалы:

  • Любое приспособление для обустройства отверстий в материале. Подойдет коловорот;
  • садовая либо штыковая лопата;
  • мастерок;
  • цемент и песок;
  • вода;
  • емкость для замешивания цементно-песчаного раствора;
  • доски и бруски для сооружения опалубки.

Расчеты и проводка

   Стандартная схема подключения светильника изображена на представленном ниже рисунке.

Схема подключения уличного светильника

   К фазе можно подсоединить различные датчики или же ограничиться обыкновенным механическим выключателем. Кабель укладывается на глубину от 60 см. Если он проходит под местом стоянки или движения авто, глубина – от 1 м. Желательно составить план-схему электропроводки садово-парковых светильников.

Правила и рекомендации
  • Для подземной прокладки идеально подходят кабели с двойной оболочкой и медными жилами: ПВС, ШВВП, ПУГНП и т. д. Величина сечения кабеля подбирается на основании мощности светильника. Если мощность составляет порядка 1,1 кВт и планируется подключение 44-метровой косы светильников, минимальное сечение жил – 1,5 кв. мм. При увеличении длины линии до 73 мм, минимальное сечение возрастет до 2,5 кв. мм. Если вам нужно быстро подобрать сечение жил, руководствуйтесь Таблицей 1.

Сечение

жилы,

кв. мм

Медные провода

Напряжение, 220 В

Напряжение, 380 В

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6



    • Глубина подземной прокладки кабеля – 0,7 м. Минимальные расстояния: до постройки – 60 см, до трубопровода – 50 см, до параллельно пролегающих кабелей не менее 30 см (по возможности – от 50 см).
    • Обезопасьте электрокабель от повреждений при последующих землеройных работах, закопав поверх него пластиковую или проволочную сетку.
    • Все уличные металлические светильники заземляются.
    • Кабель следует обесточить еще до подключения к монтажной колодке светильника.
  • В целях электробезопасности для прокладки провода используют пластиковые гофротрубы. Альтернатива – бронированный кабель.

Обустройство фундамента

   Чтобы определить величину заглубления фундамента, нужно знать глубину промерзания грунта. Расчет производится по СНиП: используется формула H=√М×K, где М — сумма всех среднемесячных минусовых температур, а K — коэффициент (варьируется от 0,23 до 0,34 и зависит от разновидности грунта). Но вы можете поступить гораздо проще, не проводя никаких расчетов для своего региона. Руководствуйтесь данными Таблицы 2.

Город

M

√М

Глубина промерзания грунта по СниП, м

Суглинки и глины

Песок мелкий, супесь

Песок крупный, гравелистый

Архангельск

46,1

6,79

1,56

1,90

2,04

Вологда

38,5

6,20

1,43

1,74

1,86

Екатеринбург

46,3

6,80

1,57

1,91

2,04

Казань

38,9

6,24

1,43

1,75

1,87

Курск

21,3

4,62

1,06

1.29

1,38

Москва

22,9

4,79

1,10

1,34

1,44

Нижний Новгород

39,6

6,29

1,45

1,76

1,89

Новосибирск

63,3

7,96

1,83

2,23

2,39

Орел

23,0

4,80

1,10

1,34

1,44

Пермь

47,6

6,90

1,59

1,93

2,07

Псков

17,9

4,23

0,97

1,18

1,27

Ростов-на-Дону

8,20

2,86

0,66

0,80

0,86

Рязань

34,9

5,91

1,36

1,65

1,77

Самара

44,9

6,70

1,54

1,88

2,01

Санкт-Петербург

18,3

4,28

0,98

1,20

1,28

Саратов

26,6

5,16

1,19

1,44

1,55

Сургут

93,3

9,66

2,22

2,70

2,90

Тюмень

56,5

7,52

1,73

2,11

2,26

Челябинск

56,6

7,52

1,73

2,11

2,26

Ярославль

38,5

6,20

1,43

1,74

1,86



   Глубину заложения фундамента под уличный светильник можно делать на 20–30% меньше глубины промерзания грунта. Минимум — 30 см.

   Заливка фундамента начинается с обустройства колодца, используется коловорот. Дно ямы устилается песком, после чего – утрамбовывается и выравнивается. Для упрочнения фундамента можно присыпать слой песка щебнем, проложив рубероид или полиэтиленовую пленку.

   Теперь настало время сооружения деревянной опалубки: подойдут доски, фанера, бруски, скрепленные гвоздями или шурупами. После водружения опалубки по центру размещаем пластиковую трубу либо гофр: полученное отверстие послужит для прокладки подземного кабеля. Торцы гофра или трубы нужно заклеить – во избежание попадания внутрь раствора.

   ПРИМЕЧАНИЕ №1: если имеем дело с закладными анкерного типа для уличного светильника, их необходимо установить в грунт, отцентрировать и забетонировать таким образом, чтобы на поверхности оказались концы шпилек. На шпильки впоследствии будет установлен подпятник мачты. Финальный этап — крепеж гайками наземной части светильника.

Способы монтажа уличных светильников

Приготовление раствора

   Необходимо смешать цемент, песок и воду — для получения массы с однородной консистенцией. Соотношение цемента к песку от 1 к 2,5 до 1 к 6. Сначала готовится сухая смесь цемента и песка, затем постепенно добавляется вода, проводится замешивание. Готовый раствор необходимо использовать в течение 90 минут. Чтобы смесь получилась пластичной и с ней было проще работать, строители рекомендуют вводить минеральные добавки, пластификаторы или обычное моющее средство (до 100 г на один замес).

Приготовление цементного раствора

Заливка в опалубку

   Раствор медленно заливается опалубку. Чтобы избежать образования пустот, можно использовать деревянные трамбовки. Поверхность фундамента выравнивается мастерком. Она должна возвышаться над уровнем почвы как минимум на 2–3 см. Главное — не сильно высоко, во избежание заливания стоячей водой. Поверхность фундамента должна быть идеально ровной, чтобы уличный светильник не превратился в «Падающую башню».

Монтаж закладных анкерного и фланцевого типа

   Закладные детали применяются для монтажа опор. Они соединяют подземную и наземную части конструкции. Бывают анкерными и фланцевыми. Анкерные представляют собой шпильки, сверху и снизу объединенные круглым/квадратным кондуктором. Фланцевые — обычные металлические трубы с приваренными на концах фланцами квадратной/круглой формы, в которых обустроены отверстия для болтов.

   Закладные детали необходимо установить в фундамент после того, как будут закончены бетонные работы, но до процесса схватывания. Фланцевый анкер под крепление выставляется на поверхности фундамента в вертикальном положении. В монтажные отверстия вкручиваются болты для фиксации подпятника мачты.

   Установка анкерных закладных описана в ПРИМЕЧАНИИ №1.

Альтернативный метод крепления уличного фонаря

Подключение светильника

   После того как подземная и наземная части светильника скреплены, пришло время подключения к электропроводке.

   В монтажной коробке светильника находим клемник. Подключаем к нему один или два кабеля (при последовательном подключении шлейфа осветительных приборов). На N садим ноль, а на L — фазный провод. Также нужен третий заземляющий проводник.

Подключение уличного светильника

Виды фонарей уличного освещения и их монтаж своими руками

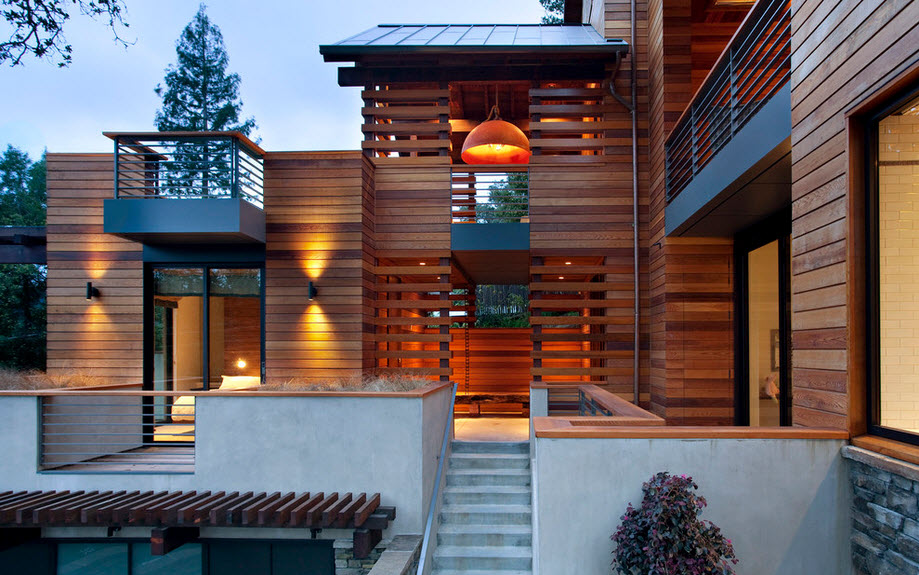

Фонарь для загородного дома

Освещение территории играет большую роль в благоустройстве загородного участка. Без него невозможно создать благоприятные условия для жизни и безопасного отдыха. Фонарями уличного освещения оснащаются беседки, садовые тропинки, площадки, подъезды и фасады построек.

Осветительные приборы выполняют 3 основные функции: декоративную, защитную и дежурную. Удачное сочетание различных по функциональности светильников позволяет создать максимально комфортную для проживания территорию.

Виды уличных фонарей и светильников

Уличные фонари для загородного дома должны соответствовать определенным требованиям и характеристикам. Основные из них – герметичность и устойчивость к атмосферным воздействиям: располагаясь под открытым небом, осветительные приспособления не защищены от дождя, ветра и перепадов температур.

Современные уличные светильники могут быть:

  • настенными;
  • подвесными;
  • светодиодными;
  • торшерными;
  • встраиваемыми в тротуар или почву.

Фонари любого типа нередко оснащаются датчиками освещенности или движения.

Тип уличных фонарей для загородного дома выбирают в зависимости от предназначения и места расположения. Так, настенные модули крепятся к фасадам домов. Их часто устанавливают на невысокие опоры и колонны, монтируют внутрь стен или ступеней.

Низкий фонарь

Подвесные уличные фонари для дачи обычно крепятся к потолочным перекрытиям  с помощью цепи или шнура длиной до 100 сантиметров. Такие конструкции широко используются для освещения беседок, террас, навесов и других малых архитектурных форм.

Светодиодные устройства получили распространение относительно недавно. Благодаря широкому модельному ряду и экономичности (потребляют в 2-3 раза меньше энергии, чем аналоги) светодиодные светильники стали одним из наиболее популярных видов осветительных приборов. Все современные светодиодные устройства имеют повышенный срок эксплуатации в сочетании с прочностью и надежностью.

Свет, создаваемый светодиодами, комфортен и не режет глаза, поэтому фонари данного вида часто устанавливают рядом со скамейками и площадками для отдыха.

Встраиваемые обычные или светодиодные уличные фонари предназначены для размещения непосредственно на поверхности грунта или тротуара. Таким образом обустраивают асфальтированные или покрытые плиткой дорожки, площадки у бассейнов и другие зоны отдыха. Корпус встраиваемых устройств изготавливается из нержавеющей стали и обеспечивает повышенную защиту от влаги и механических повреждений.

Фонари дома за городом

Основное отличие встраиваемых фонарей от светильников других видов – их компактность, сочетающаяся с высокой мощностью. Устройства не выступают за пределы архитектурных элементов и не возвышаются над почвой, создавая при этом достаточно яркое и качественное освещение. Прочность встраиваемых уличных фонарей для загородного дома обуславливает популярность их использования для световой маркировки подъезда к гаражу. Наезжая на стекло фонаря, колесо машины не наносит конструкции вреда.

Торшерные устройства (к таковым относятся, например, фонари уличного освещения на столбах) по праву считаются одними из наиболее декоративных видов светильников.  Популярность данного типа осветительных приборов объясняется их мобильностью и удобством монтажа. При необходимости фонарь можно легко переставить в любой уголок участка, изменить направление светового потока или отрегулировать высоту опоры, на которой расположен источник света.

Низкие светильники

Так как нередко торшерные устройства применяют для придания территории более эстетически привлекательного внешнего вида, лампы для них выбирают небольшой мощности. Светильники с мягким, слегка приглушенным светом устанавливают вдоль аллей и дорожек, рядом с беседками или скамейками. Уличные торшеры создают спокойную, романтическую обстановку, идеальную для отдыха и релаксации.

Декоративные светильники

В отдельную категорию выделяют декоративные уличные фонари для загородного дома. Основное предназначение таких устройств – украшение территории. Обычно уличные светильники подбирают в соответствии со стилем ландшафтного дизайна. Так, декоративные светильники могут иметь форму грибов, шляпки которых излучают свет, столбиков различной высоты, шаров и т. п.

Обычный фонарь-светильник

Светодиодными столбиками часто подсвечивают примечательные места участка: садовые скульптуры, беседки, перголы и вазоны с красивоцветущими растениями, клумбы, мостики, декоративные водоемы. Светящиеся шары монтируют прямо на газоне.

Хорошим декоративным элементом могут стать уличные фонари на солнечных батареях. Такие устройства не нуждаются в электроэнергии, что позволяет снизить расходы на обслуживание территории почти на 20%. В наши дни дачникам предлагаются устройства достаточно причудливого вида. Они могут иметь форму не только шаров и столбиков, но и цветов в горшках, гномов, лягушек, улиток, божьих коровок и т. п. Фонарь в виде щенка, держащего лампу, или павлина с сияющим хвостом будет хорошо смотреться в оформлении ландшафтной композиции.

Устройства с датчиками движения и освещенности

Преимущество светильников с датчиками заключается в возможности существенно экономить электроэнергию. Их можно монтировать непосредственно перед входом в дом или около объекта хозяйственного назначения. Приспособления не работают вхолостую и включаются лишь при приближении человека.

Сегодня очень популярны устройства, оснащенные наряду с лампами видеокамерами или другими светочувствительными приборами. Подобные фонари представляют собой многофункциональное оборудование, позволяющее не только осветить человеку путь, но и зафиксировать его в памяти компьютера. Это позволит в кратчайшие сроки выявить нарушителя в случае противоправных действий (при попытках воровства или порчи имущества).

Фонари с датчиками движения

Производители рекомендуют использовать уличные настенные фонари с датчиками для освещения крыльца или дорожек в саду. Освещение придомовой территории в течение ночи экономически невыгодно. Наличие же у осветительных приборов функции автоматического включения и выключения ламп позволит беспрепятственно и безопасно пройти в любую точку участка в темное время суток.

Датчиками движения могут оснащаться все виды светильников, в том числе и модели на солнечных батареях.

Установка уличного фонаря

Если вы хоть немного разбираетесь в электрике, а территория не нуждается в обширной сети освещения, можно произвести установку уличного фонаря своими руками. Для этого в первую очередь необходимо выбрать тип осветительного прибора и место его установки. При этом можно руководствоваться несколькими несложными правилами:

  • радиус освещения не должен касаться территории соседних участков;
  • фонари нужно располагать таким образом, чтобы они не били в окна и не мешали ночному сну;
  • несколько фонарей не следует устанавливать в непосредственной близости друг от друга;
  • выключатели приборов уличного освещения требуется располагать в местах, защищенных от осадков, или накрывать их пластиковыми коробами.

Когда места будущего расположения осветительных приборов установлены, необходимо выбрать вариант прокладки кабеля. Если принято решение оборудовать участок фонарями на солнечных батареях, этот этап работ можно пропустить.

Установка фонаря

Прокладка кабеля может осуществляться двумя способами: подземным и надземным. Первый вариант предусматривает протягивание электропровода внутри специальных труб из пластика, закопанных в грунт. При использовании надземного способа кабель крепят вдоль стен зданий или на опорах с помощью хомутов и веревок. В обоих случаях рекомендуется использовать кабели ПВС, ПВСУ или ВВГнг.

Если применяется подземный способ прокладки, роют траншею глубиной более 20 сантиметров, в которую укладывают трубы с проводом. Закапывая электротрассу, необходимо продумать, как обеспечить ее безопасность. Чтобы не повредить кабель при сельскохозяйственных работах, над трубой рекомендуется расстелить мелкоячеистую сетку или ленту. Также можно использовать битый кирпич или мелкий щебень.

Варианты фонарей

Труба должна проходить до места установки фонаря. Кабель выводится петлей наружу.

Если предполагается поместить уличные фонари на столбы, следует позаботиться об обустройстве фундамента. Для проведения работ потребуется:

  • коловорот;
  • песок;
  • ручная трамбовка;
  • кусок пластиковой трубы для кабеля;
  • бетонный раствор;
  • доски для опалубки;
  • гвозди;
  • молоток;
  • лопата;
  • анкер для крепления столба.

На первом этапе с помощью коловорота нужно пробурить отверстие в почве. Затем дно ямы покрывается слоем песка и хорошо утрамбовывается. Из досок и гвоздей сооружают деревянный короб по размеру отверстия, который будет служить опалубкой для бетонного раствора. По центру короба проводят пластиковую трубу, через которую после застывания бетона будет проведен электрокабель.

Опалубку заливают бетонной смесью и строго над трубой устанавливают анкер под опору. Когда бетон схватится, доски демонтируют, а через отверстие в бетоне протягивают электрический кабель. Фундамент погружают в яму и засыпают почвой.

Последующие действия предполагают крепление столба к анкеру и монтаж светильников. Специалисты рекомендуют перед установкой приборов проверить их на работоспособность. При работе для соединения проводов используют клеммы, которые затем изолируются с помощью термоусадочных трубок или других гидроизоляционных материалов. Собранные конструкции подключают к электрической сети.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

2 в 1 схемы подключения уличного освещения

монтаж уличного освещения в загородном домеМонтаж уличного освещения в загородном доме можно разделить на три этапа работ:

  • раскопка траншеи и укладка кабеля
  • монтаж закладных и установка светильников
  • сборка схемы и подключение автоматики освещения
При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.

Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

До начала работ вам потребуется закупить следующие материалы:

  • 3-х жильный кабель сечением 1,5мм2кабель ввгнг-ls

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.схема прокладки кабеля и установки фонарей уличного освещения на загородном участке

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

  • труба ПНДтрубы ПНД для прокладки кабеля под землей
  • модульный контактор с нормально открытыми контактамимодульный контактор АББ
  • датчик освещенности или фотореле + сумеречное релефотореле и сумеречное реле
  • уличные светильникиуличные светильники для загородного дома или дачи
  • модульные автоматымодульный автомат для уличного освещения КЕАЗ
  • переключатель 3-х позиционный3-х позиционный переключатель

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.схема уличного освещения загородного участка дома и дачи

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.раскопка траншей под кабель освещения

Далее на дно засыпаете песчанную подушку высотой в 10-15см. засыпка песчанной подушки под кабель освещения на участке

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.схема укладки подземного кабеля освещения на дачном участке или в загородном доме

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.прокладка труб под кабель под землей на освещение

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.паралельная схема подключения уличных светильников

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.как проложить трубы пнд для подземного кабеля освещения

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.как проложить трубы пнд для подземного кабеля освещения

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.протяжка кабеля под землей в трубах на освещение

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.засыпка траншеи землей после укладки кабеля

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.монтаж закладной для уличного фонаря на загородном участке

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:схема укладки проводов и монтажа закладной для уличного фонаря на даче

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.подготовка основания для фонарного столба в земле

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.уличный светильник на уровне земли

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.засыпка нижнего слоя гравием для дренажа воды от светильника

Далее закрепляете нижний диск на небольшой слой цементного раствора.установка основания светильника на уровне земли

При этом обязательно контролируйте строительным уровнем горизонт установки.проверка горизонта при установке уличного светильника

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.подключение проводов внутри уличного светильника на даче

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.монтаж закладной для уличного фонаря на даче

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.закладная для уличного столбика освещения на загородном участке

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.разметка мест крепления фонарного столба освещения на бетонной закладной

Перфоратором высверливаете отверстия нужной глубины.высверилвание отверстия в бетонной закладной для фонарного столба освещения

Вставляете и забиваете в них дюбель.установка дюбелей для крепежа в бетоне фонарного столбика освещения

После чего прочно притягиваете основание фонаря к бетонной площадке.закрепление фонаря к бетонной площадке

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.подключение проводов в распредкоробке столба уличного освещения

Соединение можно выполнить любым удобным способом. способы соединения проводов

Самый простой — это применение клеммников Ваго.соединение проводов в уличном светильнике на клеммники ваго

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.изоляция места соединения проводов в уличном столбе освещения электроизоляционным компаундом

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.схема установки и монтажа уличного светильника на загородном участке

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать. уличное освещение загородного дома ошибки и правила при выборе и установке фонарей

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:схема подключения уличного освещения с фотореле через пускатель

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.первое положение трехпозиционного выключателя

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.режимы работы трехпозиционного переключателя

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:автоматика для подключения уличного освещения своими руками

  • 3-х позиционный выключатель или как его еще называют переключатель ввода резерва
  • сумеречное реле
  • модульный пускатель
Первым делом подключаете фазу питания. Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).подключение фазы питания на уличное освещение

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.подключение автоматики уличного освещения в щитке

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.111_DNaT

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.подключение автоматов освещения в щитке уличного освещения через пускатель

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.подключение ноля на сумеречном реле

А другой на катушку пускателя А2.схема подключения пускателя на уличном освещении

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.одноклавишный выключатель света для ручного управления уличным освещением

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).подключение пускателя и выключателя на уличное освещение в щитке

А второй пускаете на обмотку модульного контактора А2.подключение пускателя и выключателя на уличное освещение в щитке

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.монтаж и подключение датчика фотореле на уличное освещение

При этом соблюдайте два правила:

  • датчик не должен находиться в тени деревьев или другого соседнего здания
  • фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.подключение кабеля к контактам датчика фотореле

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).схема подключения фотодатчика и сумеречного реле на уличное освещение

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.схема подключения фотореле и сумеречного реле в щитке на уличное освещение

В итоге и получается следующая схема работы автоматики:схема подключения уличного освещения с фотореле через пускатель

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.лампы от комаров инсектицидные лампы работают ли они

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — https://cable.ru, Кабель.РФ

Монтаж фонарей уличного освещения

Освещение возле дома позволяет создать комфортные условия и немного повысит уровень безопасности. Организовать такую систему можно с помощью различных приборов.

Перед тем, как приобретать недорогие уличные светильники, важно проверить их качество. Это позволит вам получить долговечную и надежную осветительную систему.

Особенности уличного освещения

Освещение территории возле дома или предприятия осуществляется с помощью специальных светильников. Для таких целей используют изделия, обладающие несколькими качествами:

  1. Сохранение работоспособности при частых выключениях. Обусловлено это тем, что на улице освещение может работать не постоянно. Поэтому лампочки должны выдерживать перепады напряжения.
  2. Стойкость к различным температурным режимам. Данный фактор также является важным, так как светильники работают под открытым небом.
  3. Высокая яркость. Светильники на улице должны освещать значительную территорию, чтобы человек мог спокойно передвигаться и ориентироваться на ней.

Монтажные работы

Установка уличных фонарей является довольно сложной и требует определенных навыков. Состоит эта процедура из нескольких последовательных шагов:

  • проектирование. В большинстве случаев фонарей используется несколько. Поэтому важно правильно их распределить по территории, чтобы обеспечить максимальное освещение. Специалисты рекомендуют разбивать ими определенные зоны. Поэтому очень часто для этого их располагают вдоль дорожек или мест отдыха.
  • установка столбов. Практически все виды фонарей предполагают наличие металлических опор. Изготавливают их в различном стиле, придавая определенный дизайн. Очень часто для таких целей применяют кованые конструкции. Столбики желательно цементировать, чтобы получить прочную систему.
  • прокладка кабеля. Электрические провода располагают в грунте. Важно выбрать такую глубину прокладки, чтобы не было возможности случайно повредить их при земельных работах. Альтернативным вариантом будет монтаж кабеля по воздуху. Но такие системы смотрятся не очень эстетично и красиво.
  • установка и подключение светильников. Этот процесс не является сложным. Многие производители оснащают конструкции специальными крепежами. Что касается подключения, то здесь нужно правильно подсоединить проводку к выходам светильника. В большинстве случаев системы имеют специальные зажимы, упрощающие работу.

Смотрите также:

Уличные фонари для загородного дома http://euroelectrica.ru/ulichnyie-fonari-dlya-zagorodnogo-doma-2/.

Интересное по теме: Как выбрать люстру в комнату: создаем уютный интерьер

Советы в статье «Как сделать освещение в беседке » здесь.

Монтаж уличных фонарей предполагает использование качественной продукции и правильную прокладку кабеля к месту их расположения.


фасадное и ландшафтное освещение, фото и видео по установке наружных светильников

Существует два основных вида наружного освещения: фасадное и ландшафтное. С помощью первого освещается само здания, с помощью второго загородный участок. И если первый вид используется не так часто, то второй – это обязательный элемент, который помогает беспрепятственно перемещаться по участку в ночное время суток. Плюс ко всему это своеобразная система безопасности, отпугивающая недоброжелателей. В соответствии с действующим законодательством установка наружного освещения должна производиться только специалистами и только после составления проекта. Поэтому подходить к этому делу самостоятельно не рекомендуется. Но знать, как монтируются и соединяются наружные светильники, необходимо каждому владельцу загородного дома.

Фасадное освещениеФасадное освещение

Сразу же оговоримся, что освещение участка выполняется строго по проекту, разработанного специалистом. Это первое. Второе – уже давно проектировщики отказались от воздушных линий, которым требуется установка столбов. К тому же вид висящих проводов – не самый презентабельный. Поэтому основной монтаж электрической разводки – подземный.

Проводка кабеля под землей

Существуют определенные нормы проведения электрической разводки в теле грунта. Для этого необходимо строго по схеме (проекту) выкопать сеть канав, в которые и будет укладываться электрический кабель. Кстати, подготовительные работы, к которым относится земляные, можно проводить своими руками. Итак, как правильно подготовить сеть канав?

  • По участку наносится схема разводки, которая оформляется колышками и шпагатом. Месту установки колышек – это места установки осветительных приборов.
  • Траншея должна выкапываться на глубину 80 см. Оптимальный вариант ее формы – трапециевидная.
  • Ее частично засыпают крупнозернистым песком. Толщина слоя – 20 см.
  • Производится укладка электрического кабеля. Было бы неплохо, если кабель уложить в пластиковую трубу. Это увеличит срок его эксплуатации.
  • Еще один слой песка толщиною 20 см.
  • Укладывается поверх песчаного слоя сетка или пленка, можно положить в один слой кирпич.
  • Полная засыпка траншеи грунтом.
Требования по укладке кабеля под землейТребования по укладке кабеля под землей

Концы кабеля выводятся наружу, и производится соединение их к концам провода, расположенного внутри светильника. Именно так освещаются аллеи, детские площадки, бассейн, открытая автомобильная стоянка. Но есть и другой вид наружного освещения. Это светильники, установленные на фасадах построек. К примеру, на основном доме, гараже, летней кухне и так далее.

Подключение наружных светильников, установленных на фасадах

В принципе, это наружное освещение практически повторяет внутреннее. Все дело в том, что светильники, прикрепленные к стене дома снаружи, подсоединяются к сети электрического тока через распределительный щит, который используется и для внутренней разводки проводов.

А, значит, сама прокладка кабеля будет производиться по стенам. Чаще всего это скрытая проводка, которая укладывается в штробы. Специалисты рекомендуют сам кабель начинать укладывать еще до начала отделочных работ, тем самым можно избежать лишних процессов (штробления стен). Если дом деревянный, то оптимальный вариант – открытая проводка.

Ландшафтное освещениеЛандшафтное освещение

Полезные советы

Чтобы правильно провести установку наружного освещения, необходимо позаботиться в первую очередь о безопасности сети. Поэтому несколько рекомендаций.

  1. Лучше всего разделить наружное освещение на контуры. К примеру, только аллеи, отдельно детская площадка, автостоянка, территория вокруг дома.
  2. На каждый контур устанавливается дифференциальная защита. Это автоматы (10-16 А на освещение, 20 А на розетки).
  3. Рекомендуется использовать для освещения загородного участка светильники со встроенным детектором движения. Осветительные приборы будут включаться при движении человека, к примеру, по аллее, и тут же выключаться, когда он пройдет мимо. Экономия ощутимая.
  4. На широкие аллеи и площадки большой площади лучше всего устанавливать мощные светильники.
  5. Для небольших площадок и коротких аллей используйте источники света, направленные вниз.

Светильники для наружного освещения

Какие требования предъявляются наружным светильникам? Во-первых, они должны быть изготовлены из прочных материалов. Чаще всего это алюминий или полимеры. Во-вторых, поверхности источников света должны быть защищены от природных осадков. Это может быть окраска или оксидирование.

В-третьих, что касается плафона, то оптимальный вариант материала, из которого он изготовлен, это поликарбонат или стекло. В-четвертых, монтаж прибора должен быть простым, но при этом крепление должно выдерживать приличные нагрузки. В-пятых, обратите внимание при выборе, как заменяется лампочка. Если это не составляет большого труда, то это хороший светильник.

Внимание! Светильники для наружного освещения должны обладать определенным показателем яркости. В этом случае все будет зависеть от лампочки, которая установлена в него. Так вот для светодиодов этот показатель должен быть равен 200 лм/Вт, для газоразрядных – 85-150 лм/Вт.

И еще один немаловажный момент. Все светильники наружного типа эксплуатируются в сложных условиях улицы. Это атмосферные осадки, ветер, пыль и так далее. Поэтому при выборе необходимо обращать внимание на степень защиты прибора. А так как сам прибор состоит из плафона (месторасположения лампы) и арматуры (месторасположения электрооборудования), то соответственно у двух частей свой показатель защиты.

Светодиодные светильники для наружного освещенияСветодиодные светильники для наружного освещения
  • У плафона – 54 IP.
  • У корпуса арматуры – 23 IP.

Обратите внимание, что у степени защиты числовое обозначение состоит из двух цифр. Так вот первая обозначает степень защиты от твердых частиц и располагается в диапазоне от 1 до 6. Вторая – это защита от влаги. Ее цифровой диапазон 1-8.

Виды светильников

В основном все уличные светильники делятся на два типа. Разделение производится по мощности освещения.

  • Прожектора.
  • Уличные фонари.

С прожекторами все понятно. Их чаще всего используют для фасадного освещения и для подсветки больших площадок. В них используются лампы большой мощности от 120 Вт до 2,0 кВт.

Освещение прожекторами на дачном участкеОсвещение прожекторами на дачном участке

Наружные фонари – это огромное разнообразие видов и форм. Они могут быть висячими, настенными (как бра), в виде столбов, гирлянд или просто фонари, устанавливаемые на столбики, трубы и так далее. Выбор зависит только от ландшафтного или фасадного дизайна. И если прожектора источают направленный поток света, то фонари рассеивающийся.

Заключение по теме

Казалось бы, что может быть проще установки наружного освещения. Но законодательство против того, чтобы этим процессом занимались непрофессионалы. И это правильно. Процесс этот не настолько прост, как может показаться на первый взгляд. К тому же существуют определенные требования к подключению, соединению проводов, правильной прокладке кабеля, точному расчету мощности и так далее.

Добавить комментарий

Ваш адрес email не будет опубликован.
