Вентиляция в частном доме - 110 фото правильных систем и особенности их установки

Солнце, воздух и вода – наши лучшие друзья! Это известно каждому. Поэтому при постройке частного дома, желательно предусмотреть изготовление окон, вентиляции и водопровода. Речь пойдет о правильной вентиляции в частном доме.

Варианты вентиляционных систем

В частных домах устанавливают вентиляцию по различным схемам. Каждая имеет свои плюсы и минусы. Необходимо учесть нюансы плана построенного или строящегося дома, определить потребности и возможности.

Расчеты и разработки конструкции выполняются опытными профессионалами, а вот изготовление возможно и своими силами. Наличие вентиляции в доме благотворно сказывается не только на его сроке службы, но и на здоровье обитателей.

Особенности естественной вентиляции в частном доме

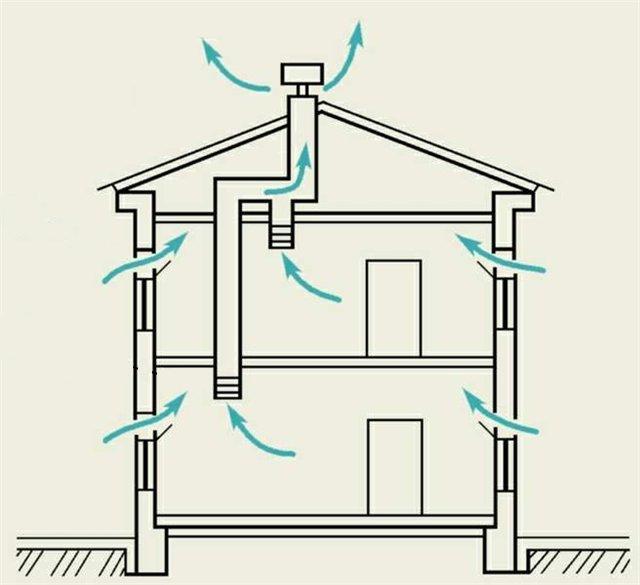

Для того чтобы при постройке дома не использовать сложные устройства для притока свежего воздуха в помещения, можно предусмотреть естественную вентиляцию.

В стенах делаются специальные воздуховоды, которые тем эффективнее работают, чем больше разница температуры холодного наружного воздуха и теплого в помещении.

На любом фото схемы естественной вентиляции в частном доме видны ее преимущества:

  • простота в обслуживании;
  • отсутствие дополнительных устройств;
  • невысокая стоимость;
  • возможность использования в сырых помещениях.

Недостатки:

  • когда на улице тепло и нет ветра – вентиляции тоже не будет;
  • сильные ветры могут быть причиной обратного движения воздуха;
  • в морозные дни выходные отверстия естественной вентиляции в частном доме могут закупориться.

Принудительная вентиляция

Если естественная вентиляция для проветривания комнат не устраивает или плохо работает, можно установить дополнительное оборудование для принудительного притока и выхода воздуха через вентиляцию в частном доме.

Положительные стороны:

  • ее работа не зависит от погодных условий;
  • производительность можно регулировать по своему усмотрению;
  • возможность подогрева входящего воздуха в холодное время года;
  • установка отдельного оборудования на каждую комнату.

Недостатки:

  • дополнительный расход электроэнергии;
  • финансовые вложения для приобретения оборудования;
  • необходимость проверки исправности и устранения поломок.

Приток воздуха

Уровень комфорта в доме зависит от вопроса, как воздух поступает в дом. При естественной вентиляции в частном доме это происходит через двери, форточки, специальные клапаны, вмонтированные в окна или стены.

Принудительный приток воздуха осуществляется через вентиляторы, рекуператоры, кондиционеры – где он может фильтроваться, подогреваться, ионизироваться.

Вытяжка

Вентиляция помещений предусматривает равенство входящего и выходящего воздуха. Для этого используются втяжные устройства. Особенно они важны на кухне, в санузлах, в душевых, в комнатах для стирки и сушки белья и одежды.

Обустройство вентиляции в частном доме

Оборудование для вентилирования жилых помещений включает в себя трубы различных размеров и форм, детали для соединения и крепления, решетки, фильтры и так далее. Используются широкий спектр материалов.

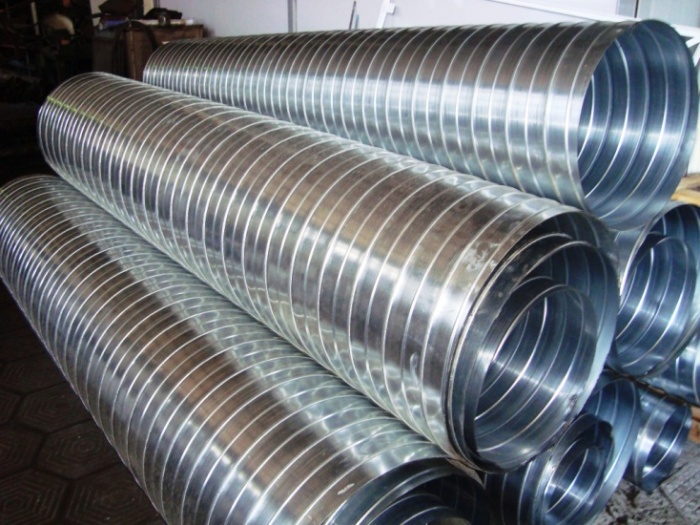

Воздуховоды из металла

Обычно каналы для вентиляции изготавливаются цилиндрической или прямоугольной формы. Используют ленточную и листовую оцинковку или нержавейку. Для тонкой стали используют замковое соединение, для металла более 1,5мм – сварное. По новым технологиям прямоугольный воздуховод можно соединять по ребру, а не только по грани, что повышает жесткость конструкции.

Цилиндрические воздуховоды более экономичны в изготовлении, чем прямоугольные, поэтому их и ставят чаще.


В процессе сборки вентиляции из металла используют различные вспомогательные детали: колена с поворотом на 90 и 45 градусов, переходники разных размеров, тройники уплотнительные материалы, болты, шайбы бандажи и так далее.

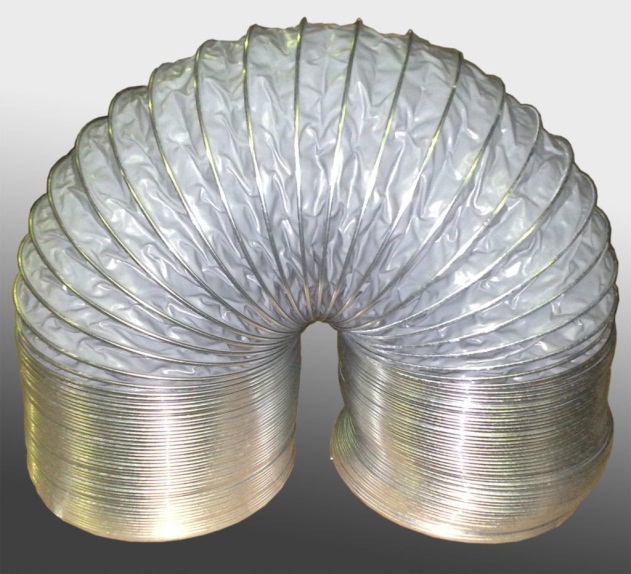

Гибкие воздуховоды

Гибкими гофрированными воздуховодами оснащают системы подающей и вытяжной вентиляций. Материалом для изготовления является многослойная алюминиевая фольга, полиэфир и спиральная стальная проволока. Такие трубы легкие, удобные при транспортировке и монтаже.

Забота о здоровье, работоспособности и настроении обитателей частных домов лежит на их собственных плечах. Важную роль в этом играет микроклимат и чистота воздуха в жилище, что определяется правильно работающей системой вентиляции.


Фото вентиляции в частном доме


Также рекомендуем посетить:

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

  • Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
  • Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

частный дом

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

схемы вентиляции

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

вентиляция котельной

  1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
    • Твердотопливный (дрова, уголь).
    • Жидкотопливный (дизельное топливо).
    • Газовый (природный газ, газгольдер).

    В любом случае есть общие требования конструкции ИТП:

    • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
    • Обязательно наличие оконного проёма.
  2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

естественная вентиляция в частном доме

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

  • Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
  • Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
  • Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.
варианты естественной вентиляции

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
  • Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

  1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.
  2. Приточные воздуховоды обязательно утеплить.
  3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

принудительная вентиляция

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

  • приточная — обеспечивает принудительную подачу воздуха;
  • вытяжная — удаляет переработанный поток из помещений механическим способом;
  • приточно-вытяжная — приток и подача в доме организованы механическим способом;
  • приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
  • система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

  • канала вентиляции, через который поступает воздух;
  • системы фильтрации для очистки воздуха;
  • приборов для охлаждения и нагревания воздушных масс;
  • вентиляторов, способствующих притоку;
  • шумоглушителя;
  • КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

приточная установка

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

  • Компактный размер системы.
  • Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

  • Высокие шумовые показатели.
  • Необходимость отведения места под трубы при установке канальной системы.
  • Требуется регулярная чистка вентиляторов.
  • Расход электроэнергии.
  • Сложность установки (профессиональный монтаж).

приточная вентиляцияПример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

вытяжная вентиляция

Преимущества вытяжной конструкции:

  • Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
  • Возможность регулировки работы устройств, установки датчиков и таймеров.
  • Функциональность и простота использования.

Недостатки системы вывода воздуха:

  • Сложности с обеспечением притока через другие помещения.
  • Возможность появления вакуума.
  • Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

  • для вывода отработанного воздуха;
  • для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

  • Система фильтрации.
  • Охлаждение и нагрев воздуха.
  • Датчики и таймеры.
  • Регуляторы шума.

К приточно-вытяжным системам относятся:

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

приточно вытяжная система вентиляции

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

  • подборку оборудования;
  • составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

формула

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
ПомещениеПостоянноВ режиме обслуживания
Спальня, общая, детская комната4040
Библиотека, кабинет2020
Кладовая, бельевая, гардеробная1010
Тренажерный зал, бильярдная2080
Постирочная, гладильная,
сушильная
1080
Кухня с электроплитой2060
Кухня с газовой плитой2060
Теплогенераторная2080 на 1 конфорку
Ванная, душевая, уборная5по расчёту, но не менее 60
Сауна540
Гараж205 на 1 человека
Мусоросборная камера2080

Выбор деталей и приборов для вентиляционной системы

сечения воздуховодов

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

  • Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
  • Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.
сечения воздуховодов

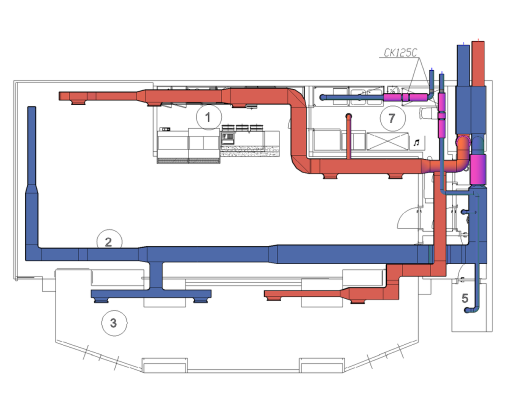

Пример схемы распределения воздушных потоков

обзор лучших способов обустройства вентиляционной системы

Микроклимат в доме имеет огромное значение, а его состояние зависит от того, настолько правильно обустроена вентиляционная система. Влияет это не только на самочувствие обитателей. Без эффективного воздухообмена растет влажность, как следствие, появляется конденсат, дерево начинает гнить, металл ржаветь.

Во избежание подобных неприятностей, нужно знать, как сделать вентиляцию в двухэтажном доме грамотно, чтобы жизнь в нем была комфортной.

Из предложенной нами статьи вы узнаете все о вариантах устройства систем, обеспечивающих нужный для жизни воздухообмен. Мы познакомим с особенностями организации вентилирования двухэтажных построек. Расскажем о том, как производятся расчеты для правильного подбора оборудования.

Содержание статьи:

Существующие типы воздухообмена

Исходя из способа побуждения движения воздуха, различают три разновидности воздухообмена:

  • естественный;
  • принудительный;
  • смешанный.

Каждому из этих видов присущи достоинства и недостатки. Чтобы разобраться, какой вариант имеет больше преимуществ, нужно ознакомиться со всеми подробней.

Естественная вентиляция жилья

Для натурального воздухообмена в двухэтажном доме не нужна установка оборудования, стимулирующего движение воздуха. Здесь все базируется на правилах физики — гравитации, принципах изменения давления газов.

Гравитационная циркуляция возникает благодаря неплотности между конструктивными составляющими в окнах, дверях. За счет изменения физического состояния проникшие с улицы внутрь воздушные массы самостоятельно перемещаются в отдушины, систему вентканалов. При этом теплоотдача помещений увеличивается.

Типовым решением для частных двухэтажных домов является вентиляционный короб, расположенный вертикально и выведенный на крышу. Это идеальный вариант для вновь строящегося дома, поскольку короб нужно предусмотреть в проекте и смонтировать в процессе строительства.

Выход вентиляционного стоякаВыход вентиляционного стояка

Правильная установка вентиляционного короба и подводка к нему рукавов с помещений обеспечивает достаточную тягу независимо от вектора и силы ветра

Бесперебойная служба естественной системы вентиляции в частном двухэтажном доме невозможна без хорошей тяги.

Зависит она от ряда показателей:

  • разности температур внутри помещения и за его наружными стенами;
  • высоты шахты и ее сечения;
  • ветра, ухудшающего либо улучшающего тягу;
  • качества теплоизоляции канала;
  • присутствия поворотов, изгибов в воздуховоде.

Когда температуры внутри и снаружи уравновешиваются, ухудшается тяга. Значительное повышение наружной температуры приводит к появлению обратной тяги. Выход из положения — вентиляционная шахта большой высоты.

Воздух поступает в такие помещения как столовая, спальня, гостиная, а удаляется через помещения хозяйственного назначения. Первые из них называются сухими, а вторые — влажными. Таким образом, поступает в дом сухой воздух, а удаляется влажный.

Приточные воздушные массы проникают в дом через приточные клапаны, установленные в стенах. Когда это необходимо, их можно перекрыть. При устройстве системы, входящие каналы делают снизу, а выходящие — сверху так, чтобы они выходили на крышу.

Такое построение основано на том, что холодный воздух, имеющий тенденцию вытеснять теплый, всегда будет внизу, а теплый вверху. Воздух между помещениями циркулирует через зазор в нижней части двери, составляющий 1.5 см, как минимум.

Естественное движение воздухаЕстественное движение воздуха

Иногда воздухозаборники врезают в верхнюю зону деревянных оконных рам. Такое же приспособление имеется в пластиковых окнах с климат-контролем

Применение естественной схемы воздухообмена обосновано, если дом находится в местности, где воздух действительно чистый. На эксплуатацию такой системы не нужны дополнительные затраты на электроэнергию. Если схема отвечает всем требованиям, интенсивность воздухообмена можно будет регулировать.

Принудительное вентилирование двухэтажного дома

Эксплуатационные параметры вытяжки принудительного типа в двухэтажном частном доме намного выше, чем у естественной, поскольку в воздухообмене участвует дополнительное оборудование. Существует три разновидности принудительной системы воздухообмена по принципу функционирования: приточная, вытяжная, приточно-вытяжная.

По функциональному предназначению механическую вентиляцию делят на две категории — локальная и управляемая. Первая работает только в одном определенном месте, а вторая в перспективе может вентилировать дом полностью. Примером местной вытяжной вентиляции является кухонная вытяжка.

Удаление отработанных воздушных потоков осуществляется через канал с выходом на крышу. Как и в случае с естественной вентиляцией, входные отверстия для притока воздуха расположены в сухих помещениях, а вытяжные — в помещениях с повышенной влажностью.

Механическая система вентиляции частного домаМеханическая система вентиляции частного дома

Функционирование управляемой системы построено на базе центрального вентилятора. Как правило, его монтируют на чердаке и соединяют с каналами забора воздуха трубами — гибкими или жесткими

Преимущества принудительной вентиляции выражены в следующем:

  • интенсивной циркуляции воздуха из-за высокой скорости нагнетания;
  • исключении влияния внешних факторов;
  • контролируемости процесса;
  • возможности предварительно подготовить поступающие воздушные массы.

Для устройства приточной схемы применяют такие же приточные клапаны, как и для естественной вентиляции. Отличие только в присутствии вентилятора, нагнетающего воздух в помещение. Устанавливают его в воздуховод, проложенный в стене. Со стороны комнаты канал закрывают крышкой, а с улицы — решеткой, чтобы внутрь не попадала пыль, различная живность, а также осадки.

Установить несложно. В стене проделывают отверстие при помощи бурового станка или перфоратора. Затем очищают его, закладывают воздуховод, монтируют клапан и защитную решетку.

Более расширенным функционалом обладает бризер. Вентилятор, защитные решетки, воздуховод здесь также присутствуют. Но кроме этого имеются датчики, контролирующие влажность, температуру, при необходимости они автоматически запускают оборудование.

Большинство бризеров оснащены встроенным конвектором, подогревающим входящий в помещение воздух. Это позволяет поддерживать постоянную температуру, что не только комфортно, но и снижает затраты на отопление.

Оборудование для организации вентиляционной системы в частном доме с двумя этажами монтируют в местах, где выведение воздуха крайне необходимо — в кухне, санитарном узле.

Устройство вентиляции в санузле Устройство вентиляции в санузле

Устройство вытяжки в санузле обусловлено высокой влажностью, игнорирование которой приведет к образованию плесени, несущей прямую угрозу здоровью

В качестве вытяжного оборудования для ванной используют и вентилятор. Размещают его на входе в вентканал, затем маскируют защитной решеткой. Он хорошо справляется с нормализацией уровня влажности в помещении.

Из кухни вместе с влажным воздухом необходимо удалять неприятные запахи, жир. монтируют над варочной поверхностью и подсоединяют к вентиляционному каналу. Вытягивает и выводит с помещения отработанные воздушные массы вентилятор, расположенный внутри оборудования.

В большом двухэтажном доме принудительная вытяжная система может быть недостаточно эффективной. Объясняется это тем, что выводится грязный воздух принудительно, а свежий поступает естественным путем в небольшом объеме. В этих условиях более приемлемый вариант — .

Для применения этой комбинированной системы воздух поступает и выводится посредством вентиляторов. Ограждающие конструкции дома должны быть в высокой степени герметичными. Часто роль приточного оборудования играют бризеры, а во влажных помещениях монтируют вытяжные механизмы.

Таким образом, интенсивность воздухообмена увеличивается, а объем воздушных масс как вводимых, так и выводимых будет под контролем. В более мощных системах, кроме приточного и вытяжного оборудования, имеется обогрев либо охлаждение. Иногда дополнительно монтируют увлажняющие и фильтрующие воздух устройства. Большинство сложных систем комплектуют рекуператором.

Рекуператор системы вентилирования загородного домаРекуператор системы вентилирования загородного дома

Рекуператор позволяет серьезно экономить на отоплении в холодный период, т.к. приточный воздух подогревается. Его пластинчатый вариант — габаритный агрегат, поэтому устанавливают его в отдельном помещении

Приточные воздушные струи, прежде чем попасть в дом, проходят через теплообменник, встречаясь с устремляющимся наружу теплым воздухом. Конструктивно агрегат устроен так, что воздушные лавины не смешиваются, но теплая струя нагревает холодную. В дом последняя приходит уже теплой.

По всем параметрам принудительная централизованная вентиляция с рекуперацией является самым совершенным способом обустройства вентиляционной системы, поскольку позволяет решить много проблем сразу:

  • наладить оптимальный воздухообмен во всем доме без ориентации на погодные условия;
  • выполнять подготовку приточного воздуха;
  • автоматизировать и регулировать обмен воздуха в значительном диапазоне, исходя их разных показателей микроклимата в отдельных комнатах;
  • экономить тепловую энергию.

Реализация принудительной схемы связана с немалыми финансовыми затратами. Оборудование, которое входит в ее состав, требует проведения периодического технического обслуживания. Кроме этого такая модель вентиляции для своей работы требует постоянного присутствия электроснабжения.

Желательно при устройстве принудительной системы вентиляции в двухэтажном доме,  предусмотреть резервное питание.  Оно пригодится не только для поддержания микроклимата в помещениях, но и позволит пользоваться всеми остальными благами цивилизации.

Специфика смешанного типа

Смешанный тип вентилирования предполагает использование как гравитационной схемы, так и механической, т.е. принудительной. Обычно в таких системах устройства вентиляции, обеспечивающей воздухообмен в двухэтажном доме, вентиляторы устанавливаются и на вытяжных компонентах, и на приточных.

В зависимости от состояния атмосферы и микроклимата внутри дома в смешанных системах включают или вытяжку, или приток. При воздушные массы с улицы будут самопроизвольно перетекать в освободившееся разреженное пространство. Если запущен приток, нагнетаемый воздух будет сам вытеснять излишек.

Особенности организации вентиляции второго этажа

Естественную вентиляцию второго этажа можно организовать двумя способами. Первый из них предусматривает наличие входной двери, перекрывающей поступление воздуха снизу. Таким образом, воздушное пространство делится на независимые блоки.

Дверь на входе во второй этажДверь на входе во второй этаж

Дверь с лестницы на второй этаж должна иметь эффективное уплотнение. Кроме этого, здесь целесообразно установить дверной доводчик. Он будет автоматически возвращать дверь в исходное положение

Разделить воздушное пространство этажей можно и при помощи двери, установленной перед лестницей, ведущей вверх.

Схема естественной вентиляции второго этажа аналогична схеме первого:

  1. Через стеновой или оконный приточный клапан в комнаты поступает чистый воздух.
  2. Через неплотности или переточные решетки воздух из комнат перетекает в санузел, другие вспомогательные помещения.
  3. «Грязные» воздушные потоки уходят через вентиляционную шахту.

Приточные клапаны монтируют в жилых комнатах, вытяжные — в гардеробной, холле, ванной. В дверях всех помещений оставляют переточные щели либо устанавливают решетки.

Чтобы вентиляция нормально функционировала, нужно не только обеспечить герметичность входной двери на этаж. Необходимо ликвидировать и другие пути возможного перетока воздушных струй между этажами — места, где проходят коммуникации, неплотности в перекрытиях.

Второй способ применяют, когда планировка выполнена так, что с лестницы на второй этаж дверь не предусмотрена. Здесь выполняют индивидуальную изоляцию воздушного пространства каждого помещения.

С этой целью во всех комнатах второго этажа врезают приточные клапаны, а двери делают герметичными и постоянно держат их в закрытом состоянии. Для вывода загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.

Недостаток второго способа — необходимость в увеличении числа вентиляционных каналов. В идеале у каждого помещения должен быть индивидуальный канал, оканчивающийся на крыше.

Схема сооружения вентсистемы двухэтажного домаСхема сооружения вентсистемы двухэтажного дома

При объединении вентиляционных каналов двухэтажного дома нельзя соединять санузлы и кухни с жилыми комнатами. Недопустимо совмещение и размещение друг возле друга вытяжки канализационных стояков и вентсистем помещений

Объединение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда сделать это все же необходимо, но даже если выбран такой вариант, конструкция получится довольно сложной.

Существуют обстоятельства, при которых не всегда удается создать необходимый воздухообмен при помощи естественной вентиляции на верхнем этаже:

  1. Практически невозможно полностью исключить воздухообмен между этажами.
  2. Вентиляционные каналы второго этажа имеют меньшую высоту, следовательно, сила тяги в них ниже по сравнению с каналами нижнего уровня.

Исходя из этих причин, для обеспечения комфортной обстановки здесь лучше применить принудительную вытяжную вентиляцию.

Расчет основных параметров вентиляционной системы

Для устройства эффективной вентиляции в двухэтажном доме необходим предварительный расчет, базирующийся на нормативах воздухообмена, оговоренных в СП 55.13330.2011. Основная цель расчета — определение размеров каналов в соответствии с объемом удаляемого воздуха.

Двухэтажный дом с системой вентиляцииДвухэтажный дом с системой вентиляции

В сооружении системы вентилирования двухэтажного дома необходимо оборудование большей мощности, чем для сооружения в один уровень. Обычно в проект закладывают вентиляционную установку мощностью не менее 400 мᶾ/час

Расчет делают для каждого этажа, соблюдая следующую последовательность:

  1. Находят по таблице 1 Строительных Правил суммарный минимальный объем воздуха (Qп), поступающего с улицы в количестве, необходимом для вентиляции комнат, оснащенных приточными клапанами.
  2. Из соответствующего раздела нормативов выбирают общий минимальный объем воздушных масс, подлежащих удалению (Qв) со всех комнат, укомплектованных вытяжным каналом.
  3. Полученные минимальные параметры (Qп и Qв) сравнивают. Большая величина будет наименьшей расчетной производительностью по воздуху (Qр) всех вытяжных шахт на этаже.
  4. Отталкиваясь от значения высоты дома, выбирают размер шахты на этаже по вертикали.

По величине высоты вентиляционной шахты и минимальной производительности каналов, расположенных на втором этаже, подбирают количество шахт по специальной таблице.

Таблица для определения сечения вентиляционных каналовТаблица для определения сечения вентиляционных каналов

В таблице указана производительность одиночного вытяжного вентиляционного канала, выполненного из бетонных блоков во взаимосвязи с его высотой и температурой в помещении. Сечение канала 204 см²

Выбранные стандартные каналы должны иметь суммарную производительность в мᶾ/час не меньшую, чем расчетная Qр. Шахты распределяют между помещениями так, чтобы был обеспечен нормативный обмен воздуха в каждом из них.

Если окажется, что и производительность воздуховода недостаточна, то увеличивают длину шахты или сечение. Для обеспечения равносильной тяги в каждом воздуховоде, все каналы на этаже должны иметь одинаковую протяженность.

Следует отметить, что приведенная схема расчета является упрощенным вариантом. Профессиональный расчет намного сложнее и выполнить его может только специалист.

Выводы и полезное видео по теме

О создании вентиляции в частном доме и решении проблем, возникающих в процессе ее монтажа рассказал автор этого видео:

Процесс монтажа приточной вентиляции показан в видео-ролике:

Разумно выполненная система вентиляции в доме является залогом здоровья людей, проживающих в нем. Но это не единственная ее задача — она должна сохранить конструктивные элементы здания от постепенного разрушения под воздействием повышенной влажности.

Информация о видах вентиляционных систем, особенностях эксплуатации помогут выбрать лучший вариант для оптимального воздухообмена в доме.

Пишите комментарии, пожалуйста, в находящейся ниже блок-форме. Расскажите о том, как устроили систему вентилирования в собственном загородном доме или двухэтажной даче. Делитесь полезной информацией по теме статьи, ведь она может быть очень полезна посетителям сайта.

Как сделать вентиляцию в частном доме

При строительстве собственного жилища все необходимо продумать ещё на этапе проектировки. От того, насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе и вентиляция, зависит, насколько комфортно будут себя чувствовать себя в нём обитатели. Если момент проектирования вентиляции в доме упущен, то можно выполнить эту работу и после. Но уже не будет гарантии, что получится именно то, чего хочется. Да и заниматься переделками это довольно хлопотное и затратное занятие. Если система вентиляции жилища предусмотрена ещё в процессе его закладки, то в нём будет по-настоящему легко и комфортно дышать, а главное – дышать экологически чистым воздухом. Как сделать вентиляцию в частном доме? Предлагается на выбор несколько вариантов:

  • самая обычная вентиляция естественным путём;
  • поступательно-вытяжная, другими словами, принудительная вентиляция;
  • сочетание двух видов вентиляции (смешанный тип).

Можно производить выбор вентиляционной системы в зависимости от природных и экологических условий обитания. Если вокруг леса, озёра и воздух несказанно свеж, то, конечно же, и думать нечего, устанавливается естественная вентиляция. Если участок под дом находится вблизи каких-нибудь предприятий и его экологическая чистота находится под большим сомнением, то, естественно, монтируем принуждённую вентиляцию с обустройством фильтров. Хороший хозяин, приступая к какой-либо работе, ратует в первую очередь за экономный, но качественный результат. Рассмотрим те факторы, которые влияют на этот результат. Для того чтобы обеспечить эффективную вентиляцию, следует обратить внимание на:

  • чистоту окружающего воздуха;
  • строительный материал, который используется для возведения жилища.

Для монтажа естественной вытяжки подходят дома, возводимые из следующих материалов: бруса, кирпича, самана, газоблока, пеноблока и керамзитного блока. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистиролбетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

  • приток воздуха – попадание воздуха через открытые окна и двери;
  • переток воздуха – воздух движется по жилищу;
  • вытяжка воздуха – выход воздуха через вентиляционные отверстия.

Для того чтобы происходила беспрепятственная циркуляция воздуха необходимо правильно монтировать двери и окна жилища. Двери должны содержать небольшую решётку, или установка должна выполняться так, чтобы внизу оставался зазор около двух сантиметров. Без таких отверстий, циркуляция воздуха происходить не будет. Помещение для устройства вытяжки воздуха обычно выбирается самое невостребованное.

Характеристика видов вентиляции

Для полного определения в выборе вида вентиляции рассмотрим, в чём заключается их суть:

Естественная вентиляция

Естественная вентиляция бывает разная, сходство в одном – происходит она естественным способом.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за батареей, чтобы поступаемый воздух успевал прогреваться.

Принудительная вентиляция

Когда стеновые клапаны не справляются с процессом вентиляции, то производят монтаж принудительной вентиляционной системы. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, устройства для нагревания воздуха и поглощения шума. Также необходимо запастись воздуховодами и различными предметами, которые помогают в распределении воздуха: решётки, диффузоры. Не забываем о воздухозаборной решётке.

Вытяжная вентиляция

Для монтажа вытяжной очистки воздуха проектируются специальные каналы. Обычно их выполняют из кирпича, поэтому предварительно следует хорошо обдумать схему. Иногда такую систему монтируют в виде дополнительных шахт. Они проходят вдоль стен дома. Итак, вытяжные вентиляции можно выполнить в таких вариантах:

  • соорудить вентиляционные шахты в стене;
  • выполнить вытяжные каналы по образу шахт, примыкающих к стене;
  • монтировать вентиляционные шахты в виде подвесных коробов;
  • вывести вытяжные шахты на кровлю.

Вытяжные вентиляции бывают естественного и механического вида. Естественного типа вытяжки устраиваются, если забор чистого воздуха небольшой. В таком случае выход из вентиляционных шахт закрывается обычной решёткой. В противном случае обустраивают вытяжку механического типа. Для этого устанавливают на выходах вентиляционных шахт специальные вентиляционные устройства. Они бывают разных типов. Большой их ассортимент позволяет выбрать вентилятор на любой вкус.

Какие бывают воздуховоды

При монтаже различных типов вентиляционных вытяжек применяют соответствующие воздуховоды. Чаще всего это воздуховоды с круглым диаметральным сечением. Так как внутренняя часть таких отводов идеально гладкая, то воздух проходит по нему, не встречая особого сопротивления.

Если применяются воздуховоды с прямоугольным сечением, то сопротивление выше, но он проще в монтаже. Нередко шахты вентиляционной вытяжки имеют определённые изгибы, тогда лучше использовать гибкие воздуховоды. Их используют, если необходимо соединить две части воздуховодов.

В местах соединения сопротивление воздуха намного выше, чем в других местах. Поэтому следует стараться выполнять такие соединения по минимуму.

Вентиляционные вытяжки с рекуперацией

Процесс рекуперации – это подогрев поступаемых воздушных потоков воздухом на выходе вентиляции. Другими словами, встречные потоки обмениваются теплом. Эта операция позволяет существенно экономить на подогреве уличного воздуха. Но в холодное время тепла выводимого потока не хватает на подогрев поступаемого, тогда приходится применять калорифер. При такой системе вентиляции вытяжка может быть только принудительной. Для монтажа системы с рекуперацией следует отвести отдельное место, например, в цокольном помещении.

Действия при планировании вентиляции

Какой бы ни был дом, и тип вентиляции при планировании монтажа следует придерживаться определённых правил:

  • Для начала необходимо правильно рассчитать объём воздухообмена. Это определение количества поступаемого воздуха, соответствующего всем санитарным и экологическим нормам.
  • Расчёт размеров сечения воздуховода.
  • Правильный выбор вида вентиляционной вытяжки. Для этого следует учитывать все особенности, рассмотренные выше.
  • Внесение плана-схемы вытяжных каналов в проект частного дома. Если схема составлена правильно, то она в полной мере обеспечит хорошую работу.
  • Определения места в доме для монтажа вентиляционной системы.
  • Выбор места для забора воздуха и его выхода.
  • Непосредственное монтирование вентиляционной системы.

Правильно рассчитываем вентиляцию

Во время расчёта вентиляции следует уделить внимание основным факторам:

  • Сколько людей будут проживать в доме.
  • Непосредственно размеры дома.
  • Сколько воздуха может поместиться в комнатах дома.

Обязательно учитывается работа технических приборов, электричества, варочной плиты. Всё это поглощает кислород. Также обращаем внимание на то, для каких комнат требуется наиболее чистый воздух. Для этих расчётов можно применять разные способы. Некоторые из них требует присутствие профессионалов для составления таблиц и диаграмм. Можно обратиться к строительным нормам, СНиПАм, ГОСТам и т. п. В повседневном строительстве чаще всего выполняют расчёты по значению площади дома, санитарным нормам и кратности.

  • Проще всего рассчитывать с учётом площади. Этот способ применяют для размеров воздухообмена в жилище. По нормативам на квадратный метр следует подавать три кубических метра за час поступаемого воздуха. Процесс расчёта происходит за формулой: следует умножить площадь дома на количество воздуха по норме.
  • Рассчитываем, используя кратность воздухообмена. Этот расчёт немного сложнее и используется несколько показателей. Обычно выполняется данный расчёт с помощью специалиста. Кратность – это величина, которая показывает, сколько раз за один час происходит полная замена воздуха. Нормативы по данной величине разнятся для определённых видов помещений.
  • Расчёт с учётом санитарных норм. В этом случае расчёты ведутся с учётом нормы количества воздуха на одного человека, живущего в помещении. Для каждой комнаты нормы отличаются (для спальни, для кухни, для столовой и т. д.). В итоге все нормы данные складываются и получают общий объём воздухозабора.​

Монтируем систему вытяжки в доме

Начинаем монтаж с главной вентиляционной шахты. Лучшим местом для её размещения – это стена, которая проходит по центру дома. При таком размещении легче присоединять трубы, которые исполняют роль воздуховода из каждой жилой комнаты дома. При планировании и монтаже вытяжек следует как можно меньше делать горизонтальных отводов, как это ослабевает тягу. В результате эффективность работы вентиляции значительно снижается. Все разветвления в конечном итоге подсоединяются к общей трубе, которая обеспечивает выход воздуха. Обычно её располагают на крыше.

Предоставляем типичные габариты вытяжки:

  • Прямоугольное сечение вытяжной шахты в стене составляет 13×13 см.
  • Ширина стены, которая содержит вытяжную шахту, составляет 38 см.
  • Вытяжная шахта для отопительного котла или камина составляет 13×26 см.
  • Диаметральное сечение труб, используемых для развода вентиляции, составляет 10–12 см.
  • Вытяжная труба на крыше по высоте должна быть выше уровня конька, а толщина её стенок не меньше двух с половиной кирпича.

Если стену выполнить тоньше, то воздух на выходе будет очень быстро остужаться и возвращаться назад. А если не будет хватать высоты, то процесс тяги нарушится.

Кроме того, обязательно следует побеспокоиться о перетоке воздуха. Если двери и окна будут плотно закрываться, и переток воздуха не сможет осуществляться, то вентиляционная система не сможет работать эффективно. Поэтому следует побеспокоиться о том, чтобы меду дверями и полом оставалась щель шириной около двух сантиметров.

Итак, для обеспечения правильной работы вентиляционной системы следует учесть множество нюансов и уделить особое внимание её планировке. Только в этом случае можно обеспечить свежий воздух в доме и комфортное в нём проживание.

Как правильно сделать вытяжку в частном доме?

Среднее время для прочтения Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

  • встроенный;
  • с креплением к нижней части шкафа;
  • с креплением на стену.

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

  • гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
  • пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

  • пластиковыми;
  • деревянными;
  • стальными;
  • изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
