Монтаж вентиляции и систем вентилирования в частном доме

Строительство собственного жилья, частного дома – занятие радостное, но очень хлопотное. Конечно, Вы уже четко представляете себе, что получится в итоге, разве нет? И, разумеется, мечтаете о том, чтобы Ваш дом был уютным, надежным, теплым, а Вы и Ваши близкие в нем были по-настоящему счастливы.

Чтобы Ваши мечты претворились в жизнь, не забудьте внести в проект будущего жилища систему вентиляции.

Она должна быть четко продумана еще на этапе подготовки к строительству. Почему?

А потому, что грамотная система вентиляции частного дома подарит Вам и Вашей семье свежесть, комфорт, чистоту и безопасность каждый день.

А сам дом прослужит долго, надежно, без гниения, сырости, плесени и грибка.

Как подобрать оптимальную систему вентиляции для частного дома

Удалять влажный, душный, загрязненный воздух из помещений Вашего дома крайне необходимо. Ведь такой воздух – главная причина быстрой утомляемости, головных болей и плохого сна. А для новенького дома – угроза в виде появления плесени и грибка, порчи свежего ремонта вследствие повышенной влажности и т.д.

При подборе системы вентиляции необходимо учесть следующие факторы:

Чистота окружающей среды;
Стройматериалы, использованные при возведении дома;
Количество проживающих человек.

Разумеется, каждый из нас стремится сэкономить. В этом нет ничего зазорного, но необходимо помнить, что в данном случае цена не должна стать решающим фактором, поскольку экономия в таком деле может навредить Вашему комфорту.

Давайте разберемся, какие бывают виды вентиляции.

Естественная вентиляция (обычное проветривание). Не самый лучший вариант даже для домов в экологически чистых районах. Чистота и свежесть воздуха в помещениях будут напрямую зависеть от температуры воздуха, скорости и направления ветра снаружи.

Кроме того, проветривание таит в себе риск повстречать непрошеных гостей: от насекомых до грабителей. Так себе перспектива. Кроме того, открытые окна – это сквозняки, шум, пыль и грязь, которые попадают в Ваше уютное жилище, вредят обстановке и, что главное, Вашему здоровью.

Механическая вентиляция. Такая система вентиляции в частном доме подразумевает установку дополнительных элементов: вентилятора, электродвигателя, фильтров, клапанов, воздухонагревателей и т.д. Работа системы не зависит от климатических условий. Она имеет множество разновидностей. При выборе наиболее оптимальной системы учитываются отличительные особенности помещения, объем, планировка и количество проживающих людей.

Разновидности механической вентиляции в доме:

Приточная;
Вытяжная;
Приточно-вытяжная;
Общеобменная;
Местная;
Вентиляция с рекуператором.

Для современных частных домов наиболее оптимальной считается система приточно-вытяжной вентиляции с рекуператором.

Она разрабатывается специалистами еще на этапе проектирования дома. Это очень сложная система, но и очень эффективная, многофункциональная. Бесперебойно обеспечивая воздухообмен в Вашем жилище, она поддерживает оптимальную влажность воздуха и температуру в доме. А установив автоматическую систему микроклимата, Вы сможете самостоятельно регулировать влажность, температуру и состав воздуха.

Как сделать вентиляцию в частном доме своими руками

Строительство собственного дома – дело затратное, по этой причине многие владельцы стараются сэкономить и сделать что-то своими руками. Однако в конкретном случае стоит серьезно задуматься: а стоит ли брать на себя такое ответственное дело? Хватит ли знаний и умений? Казалось бы, что сложного в том, чтобы обеспечить себя чистым, свежим, теплым воздухом и уберечь будущий новенький дом от быстрого разрушения?

Да, сделать вентиляцию самостоятельно, в общем-то, не проблема. Монтаж вентиляции в частном доме – вопрос, в котором Вы наверняка разберетесь, правда, не без помощи опытного специалиста. И все же если Вы беретесь за такое впервые, обойтись без помощи грамотных мастеров получится вряд ли. Ведь даже самые блестящие гении своего дела тщательно изучают задачу, прежде чем взяться за ее выполнение.

При установке систем вентиляции в помещениях требуется произвести точные расчеты: количество постоянно проживающих там людей, объем воздуха в помещениях, в каких помещениях воздух должен циркулировать чаще, в каких реже… А также учесть работу различных приспособлений, которые «сжирают» кислород или отравляют его выделениями, испарениями. Чтобы не задыхаться от жары летом и не мерзнуть зимой требуется учитывать своевременный и оптимальный обогрев и охлаждение поступающего свежего воздуха…

Что ж, куча литературы, видео в интернете, ручка, листок бумаги – приступаем к длительному, нудному и чрезвычайно сложному процессу изучения всех аспектов монтажа системы вентиляции в частном доме! А после – самостоятельно создаем проект, который впоследствии грамотно и эффективно воплотится в реальность и будет много лет работать вам во благо.

А может и не будет.

Стоит ли затрачивать огромное количество времени и усилий на задачу, с которой быстро и качественно справится профессионал в данной области, да еще и гарантирует Вам высококлассный результат – от проектирования до запуска системы, ее отладки и гарантийного обслуживания?

Заказать монтаж вентиляции в частном доме в Санкт-Петербурге и ЛО — «Авент»

Монтаж системы вентиляции частного дома является обязательным этапом его возведения под ключ. Это требуется для обеспечения приятного микроклимата во внутренних комнатах, отсутствия риска появления из-за сырости плесени и грибка, эффективного выведения неприятных запахов. Вентиляция может быть естественной и принудительной, обеспечивающей регулярный приток свежего воздуха с улицы с одновременным выведением вредных примесей и углекислого газа.

Расценки на монтаж вентиляции в доме

Наименование работ	Стоимость работ, руб
Монтаж приточных установок производительностью от 300 м³/ч с обвязкой	24500
Монтаж приточных установок производительностью от 700 м³/ч с обвязкой	31500
Монтаж канального вентилятора производительностью от 100-500 м³/ч с обвязкой	7300
Монтаж крышного вентилятора	от 3500
Монтаж радиального вентилятора	от 3100
Монтаж жестких воздуховодов 1м. п.	от 680
Монтаж гибких воздуховодов 1 м.п.	от 500
Монтаж теплоизоляции без стоимости материала за 1 м²	от 200
Монтаж диффузора круглого сечения	300
Монтаж решетки S до 0,09 м²	500
Монтаж решетки S от 0,09 до 0,36 м²	700
Монтаж решетки S от 0,36 до 1 м²	900
Установка привода воздушной заслонки	5000
Монтаж воздушного электронагревателя до 8 кВт	5200
Монтаж водяного нагревателя до 600*300 (без смесительного узла)	8400
Монтаж щита автоматики для приточной системы (L — до 2000 м³/ч)	15000

Взятые на себя обязательства мы выполняем под ключ с использованием новейших технологий вентилирования зданий и современных конструкционных решений, обеспечивающих установленным системам длительный срок безремонтной эксплуатации.

Компания «АВЕНТ» выполняет монтаж вентиляции в частном доме быстро, качественно и в срок, за разумные деньги. Стоимость работ мы рассчитаем после изучения рабочего проекта. Цена будет зависеть от их объема и сложности.

Варианты вентиляции

Воздухообменные процессы в помещении проходят по принципу приточно-вытяжного движения аэрационных потоков. Вытяжная вентиляция в частном доме предназначена для удаления из дома отработанных газов, неприятных запахов и излишнего тепла. Приточная система отвечает за поступление свежего прохладного воздуха. Один режим компенсирует другой в части нормализации давления в помещении.

В зависимости от принципа действия различают три вида вентиляционных систем:

Естественная;
Принудительная;
Комбинированная.

Каждая имеет различные конструктивные исполнения, области применения и свои специфические особенности.

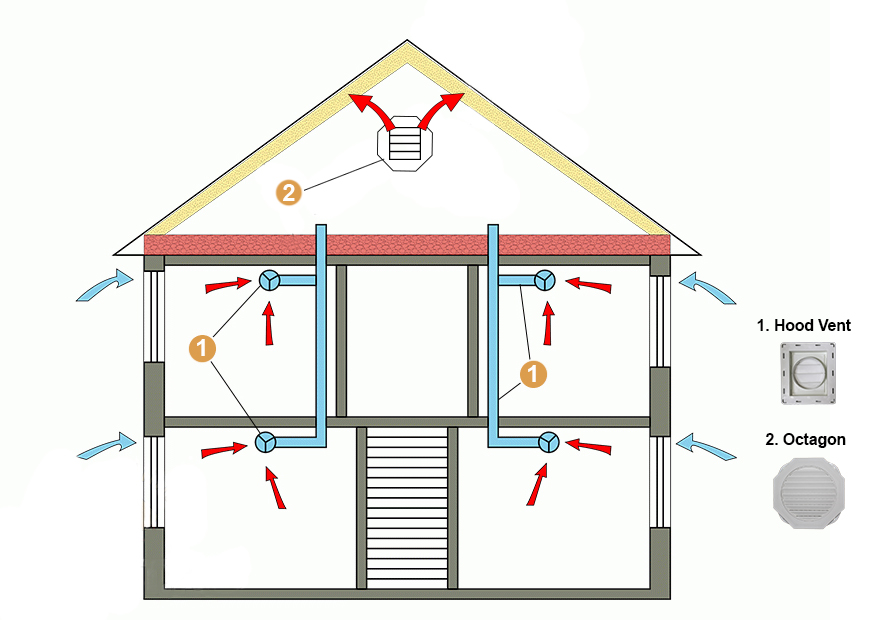

Вентиляция естественного типа

Основывается на физическом принципе конвекционной тяги, при котором разность давления и температуры побуждает отработанный воздух выходить наружу естественным образом. На смену через трещины в окнах и щели в дверных проемах внутрь попадает обновленная воздушная смесь.

Канал вытяжной вентиляции рекомендуется выводить выше уровня конька крыши для предотвращения ветровых завихрений. Сила тяги зависит от высоты трубы, ее теплоизоляции и сечения канала. Приток свежего воздуха можно обеспечить приточными отдушинами или специальной фурнитурой для пластиковых окон.

Естественной вентиляцией традиционно оборудуют подвалы, фундаменты, местные септики и помещения, где используется газовое оборудование. Достоинства системы заключаются в простоте конструктивного исполнения и невысокой стоимости. Основной недостаток – неконтролируемость воздушных потоков, приводящая к плохому проветриванию в жаркое время года и большим потерям тепла зимой.

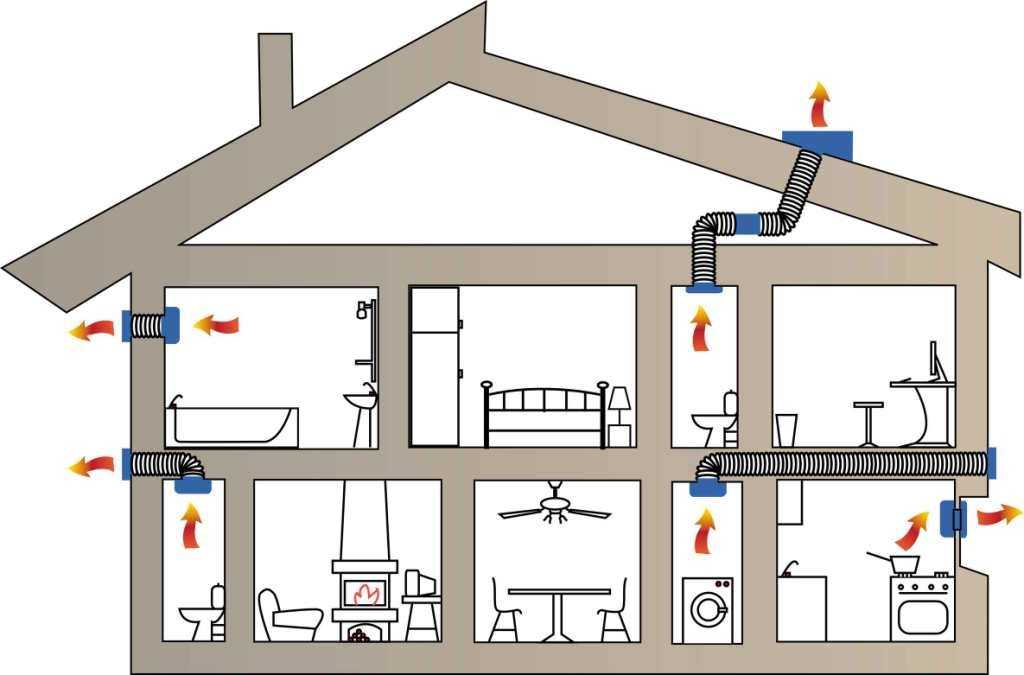

Принудительная вентиляция

Принудительный воздухообмен образуется направленными аэропотоками за счет работы механических устройств. Яркий пример – установка кухонных вытяжек и вентиляторов в санузлах. Простая система ограничивается установкой в вентиляционных каналах устройств, направляющих движение воздуха в нужную сторону.

Сложные комплексы необходимо продумывать на этапе проектирования и строительства частного дома. Прорабатывается обустройство вытяжных и приточных каналов, места установки нагнетательного оборудования, фильтров и контрольных датчиков. Автоматизация вентиляции строится на управлении работой механизмов по выбранному климатическому алгоритму, обеспечивающему комфортную обстановку в доме.

Главные достоинства – возможность регулирования домашней атмосферы и экономия коммунального бюджета за счет снижения тепловых потерь. Минусы – достаточно высокая первоначальная стоимость и техническая сложность системы.

Загрязнения с улицы не будут поступать в дом, а воздух будет дополнительно очищен от аллергенов и бактерий посредством специального фильтра. Ее применение более актуально, так установка вытяжной вентиляции в ванной, туалете и на кухне малоэффективна и приводит к распространению неприятного запаха по всему дому.

Искусственная система устранит влажность, нежелательные запахи, конденсат и грибок. Принудительная вентиляция работает автоматически и пользователю придется лишь выбрать подходящий режим работы. Легкость регулировки зависит от выбранного оборудования. Поддержания комфортной температуры в помещении будет обеспечиваться подогревом воздуха, если присутствует соответствующая опция.

Комбинированная система вентиляции

Комбинированная система вентиляции строится на грамотном сочетании естественных режимов воздухообмена с установкой измерительно-управляющей аппаратуры и вспомогательных механических устройств. Такой подход является самым оптимальным вариантом обустройства частного дома и по стоимости, и по своим функциональным характеристикам.

Профессиональные строители объясняют выгодны использования приточно-вытяжной вентиляции для частного дома.

Система вентиляции с рекуперацией

Серьезным усовершенствованием вентиляционной системы в частном доме является применение рекуперации – использовании тепла выводимого воздуха для обогрева приточного потока. Данный способ требует применения только принудительного типа вентиляции и особого расположения воздуховодов. Специальный теплообменник располагают в цокольном или чердачном помещении.

Вы можете снизить теплопотери, а значит, затраты на отопление, как минимум, в 4 раза при использовании современных роторных рекуператоров.

При сильных морозах поступающий переохлажденный воздух подогревается дополнительным калорифером, встроенным в рекуперативное оборудование. Первоначальные расходы с лихвой окупаются в первые годы эксплуатации частного дома.

Особенности выбора вентиляционной системы

Главные критерии для определения типа вентиляции – размеры дома, особенности его устройства с технологической точки зрения (будет ли подвал, котельная), и количество денег, которое хозяин может потратить на создание благоприятного микроклимата в доме.

Мировой опыт жилищного строительства определяет несколько важных условий, влияющих на компоновку и организацию вентиляции в частном доме:

Климатическая и экологическая обстановка вокруг дома, определяющая характеристики наружного воздуха;
Материал, из которых построен частный дом;
Планировка и размеры внутренних помещений.

Самой простой системой для условий жизни без дополнительных затрат на свое функционирование является естественный режим вентиляции. Владельцам больших коттеджей со сложной планировкой нужно озаботиться установкой системы механического воздухообмена.

Комбинированный вариант должен разрабатываться профессионалами для учета всех технологических нюансов. Обычно принудительным способом оборудуют наиболее загрязненные помещения (кухня, санузел, котельная), а естественный тип применяют в остальных помещениях.

Поэтапная установка вентиляции в частном доме

Обустройство вентиляционной системы необходимо начинать на нулевой стадии строительства – при возведении подвала и фундамента. Предусматриваются специальные отдушины и вытяжные каналы для нормальной циркуляции воздуха, гарантирующей сохранность элементов здания.

Рассчитываем рациональный объем воздухообмена (какое количество воздуха должно поступить для комфортного самочувствия всех жителей).
Определяем сечение воздуховода, чтобы корректно выбрать подходящие каналы.
Выбираем подходящий тип вентиляции, удовлетворяющий все потребности и доступный для исполнения.
Составляем схему вентиляции, для разумного распределения места и эффективной работы. Учитываем при этом устройство энергоснабжения и теплоизоляции. Системы должны гармонично сосуществовать.
Выбираем локацию для монтажа оборудования, намечаем определенные места для забора и вывода воздуха.
На конечном этапе монтируются и утепляются внешние вытяжные каналы, проверяется функционирование системы и устраняются возможные недостатки.

Расчет вентиляции

Параметры воздуха в жилых домах регламентируются сводом правил по проектированию инженерно-технических систем и стандартом, регулирующем показатели микроклимата в помещениях. Определяющей характеристикой является величина воздухообмена, необходимая для обеспечения комфортной обстановки. Для разных комнат эта величина меняется: максимальная – для кухни и котельной (60-100 м³/ч), минимальная – для кладовых, коридоров и подсобных мест (0,2 м³/ч).

Руководящие документы определяют допустимые нормы температуры, влажности загрязненности и скорости движения воздуха для жилых помещений, принимаемые при проектировании системы вентиляции. Утверждены общие правила применения механического оборудования, расположение и геометрические параметры воздуховодов, а также расчеты основных микроклиматических показателей.

Разработчики рассчитывают систему вентиляции, исходя из регламентированных санитарными правилами норм воздухообмена, увеличенных на количество людей, проживающих в частном доме. В конечном итоге определяются размеры вытяжных каналов и количество приточных отдушин, необходимых для обеспечения комфортного микроклимата. Общая санитарная норма – на 1 м2 площади приходится 3 м3/час, так если общая площадь дома 100 м2, то его нужно обеспечить 300 м3 воздуха. Но если не все комнаты задействованы в течение дня, то следует уделять внимание производительности каждого помещения.

Расчет ведется для каждой комнаты на основании плана дома и функционального назначения помещений. Получают количественные показатели объема воздуха, достаточного для выполнения допустимых нормативов.

Более сложный расчет по кратностям воздуха выполняется квалифицированным специалистом. Его задача – узнать, сколько раз воздух полностью сменяется в течение часа.

Длину вентиляционных трубопроводов берут в зависимости от высоты здания, а сечение подбирают по специальным таблицам. Аналогичным образом рассчитывают параметры приточной вентиляции.

Площадь поеперечного сечения, F [m²] F=a*b

Толщина t, мм	Большая сторона (b), мм	Меньшая сторона (а), мм
Толщина t, мм	Большая сторона (b), мм	100	150	200	250	300	400	500	600	800	1000	1200
0,55	150	0. 015	0.023
0,55	200	0.020	0.030	0.040
0,55	250	0.025	0.038	0.050	0.063
0,55/0,7	300	0.030	0.045	0.060	0.075	0.090
0,70	400	0. 040	0.060	0.080	0.100	0.120	0.160
0,70	500		0.075	0.100	0.125	0.150	0.200	0.250
0,70	600		0.090	0.120	0.150	0.180	0.240	0.300	0.360
0,70	800			0.160	0.200	0. 240	0.320	0.400	0.480	0.640
0,70/1,00	1000				0.250	0.300	0.400	0.500	0.600	0.800	1.000
1,00	1200					0.360	0.480	0.600	0.720	0.960	1.200	1.440
1,00	1400						0.560	0.700	0. 840	1.120	1.400	1.680
1,00	1600						0.640	0.800	0.960	1.280	1.600	1.920
1,00	1800							0.900	1.080	1.440	1.800	2.160
1,00	2000							1.000	1.200	1.600	2.000	2.400

Выполненные проекты по монтажу вентиляции в доме:

Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: info@aventcompany. ru

схема установки в деревянном доме

Современные технологии позволяют построить надежный, комфортный и герметичный частный дом. Все хотят снизить уровень теплопотерь, только это может ухудшить естественный воздухообмен в доме. Чтобы этого не произошло, необходимо создать грамотную схему вентиляции, которая обычно проектируется при строительстве здания. Конечно, можно обустроить уже готовый дом. Полезной вентиляционная система будет для старых зданий.

Можно использовать разные системы, но все же самая эффективная — приточно-вытяжная. При этом устройство данной вентиляции неодинаково для разных помещений, но основные узлы остаются общими. Также есть варианты сложности комплектации. Но чтобы обеспечить хорошую вентиляцию, следует учитывать особенности не только самого оборудования, но и здания в целом.

Приточно-вытяжная система и ее устройство

Существуют обстоятельства, не позволяющие выбрать не очень эффективную схему воздухообмена, это как минимум нецелесообразно. Например, при загрязненном воздухе за окном в дом попадает пыль, неприятный дым и выхлопные газы автомобилей. Существующие методы фильтрации здесь будут малоэффективны. Приточно-вытяжные системы механического типа будут идеальным вариантом, особенно если в деревянном доме необходимо установить вентиляцию.

Благодаря этой системе вентиляции чистый свежий воздух будет распространяться по помещениям. Газы с пылью задерживаются многоступенчатой очисткой, поэтому в помещение не попадет посторонний запах. Приточно-вытяжная система обеспечивает отличную циркуляцию. Неприятные запахи будут моментально устраняться из туалета и кухонного помещения, не успев распространиться по комнатам дома.

Компонентные системы

На сегодняшний день существует наборный и моноблочный тип приточно-вытяжных систем. Вентиляционное оборудование может состоять из единого цельного корпуса, и при монтаже такой вентиляционной системы нет необходимости выполнять сложные работы. Установка просто монтируется на стену, а затем подключается воздуховод и необходимое электропитание. При этом стоимость вентиляции в разы превышает цену наборной системы.

Для комплектации самостоятельными силами обычно выбирают специальные вентиляторы, то есть один устанавливают на всасывание, другой — на удаление отработанного воздуха. Можно выбрать канальную, осевую, с клапаном или центробежную модель. Это устройство создаст правильное направление потока.

По конструкции системы вентиляции можно разделить на две отдельные группы, то есть на самостоятельный тип устройств с выбросом отработанного воздуха и установки со специальными приемными каналами. Все составляющие воздуховодов соединяются фасонными элементами. В основном используются пластиковые трубы или применяются шахты, сооружение которых было предусмотрено в доме заранее. Эти шахты обычно располагаются в стенах дома. Кстати, с их помощью выполняется внутреннее воздухораспределение.

Рассмотрим необходимые основные компоненты.

Решетки, предназначенные для забора воздуха. Они предотвратят проникновение различных сторонних предметов внутрь вентиляционного канала.
Фильтр, предназначенный для улавливания сторонних неприятных запахов, насекомых и пыли.
Клапан особого типа, предназначенный для регулирования объема поступающего всего наружного воздуха.

Часто для приточно-вытяжных систем механического типа покупают автоматику, которая будет контролировать всю работу вентиляционной установки. Автоматика будет контролировать все основные параметры. Для местного типа вентиляции отдельного помещения это не обязательно, а для дома просто необходимо. Значительно уменьшить звуки, исходящие от работающего электродвигателя, позволят глушители.

Монтаж в частном деревянном доме

На самом деле сделать грамотную схему дома самостоятельно не так просто. Помимо жилых комнат, в частном доме есть и подсобные помещения – баня с погребом, гараж с подвалом и другие. Каждое такое помещение имеет свою влажность и температуру, поэтому необходимо создавать единую систему вентиляции с учетом требований к каждому из помещений. Необходимо соблюдать важные правила.

Воздушные массы следует направлять из жилых помещений в подсобные помещения.
Мощность вентиляции должна быть достаточной для площади всего дома.
Учитывать потребность и сезонные колебания температуры. Для этого используется оборудование для охлаждения, нагревания воздушных масс.
Должны быть предусмотрены дистанционное и ручное управление.

Приточно-вытяжная вентиляция для частных домов выполняется по специальной схеме. Есть два типа таких схем.

В первом случае вентилятор и воздуховод, установленные под самим потолком за ограждением, служат для дальнейшего удаления отработанного воздуха.
Второй способ установки вентиляционной системы подразумевает расположение приточного воздуха чуть выше пола, а вытяжной приток должен быть расположен прямо под потолком. То воздух будет забираться принудительно, то выбрасываться естественным путем.

Обеспечение надежной вентиляции собственного дома при самостоятельном монтаже возможно. Владелец дома может выбрать один из вариантов, который позволит учесть существующие особенности строения и финансовые возможности.

О том, как устроена приточно-вытяжная вентиляция в деревянном загородном доме, смотрите в следующем видео.

варианты обустройства системы воздухообмена

Вентиляция подвала, как и вентиляция любого жилого помещения, необходима для того, чтобы вытяжной воздухообмен был свежим. Благодаря организованному воздухообмену погреб или подвал становится пригодным для использования в качестве кладовой, хранилища для овощей или фруктов.

Если более серьезно заняться благоустройством цокольного этажа, то на этом участке можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них мы и поговорим подробнее в нашей статье. Разберем правила устройства вентиляции в подвале при естественном воздухообмене, а также в случае с принудительной вентиляцией.

Содержание статьи:

Особенности создания микроклимата жилых помещений
Типы вентиляции подвала
- Вариант №1 — естественный воздухообмен
- Вариант №2 — принудительная вентиляция
Рекомендации по установке оборудования

Выводы и полезное видео по теме

Особенности создания жилого микроклимата

Есть много причин, чтобы заняться полноценной, исправно функционирующей системой вентиляции подвала. Они касаются как сохранения конструкции здания, так и создания благоприятной для жизни атмосферы.

Застой воздушных масс, отсутствие вентиляции приводят к тому, что грибок и плесень поражают все предметы в помещении – от вещей и продуктов до стен и фундаментов.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Помимо определенной температуры и влажности, важно менять воздух, чтобы предотвратить гниение или плесень

Для создания комфортного микроклимата в коттедже важно, чтобы и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы его устройства продумываются еще при планировании, когда составляется проект дома.

К числу наиболее рациональных способов относится устройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен осуществлялся вне зависимости от присутствия человека, а в подвале поддерживался комфортный микроклимат, применяются элементарные способы проветривания — делаются форточки и организуется естественная вентиляция

Если не учитывать установку специального электрооборудования, то система вентиляции основана на известных законах физики: нагретый воздух поднимается вверх и выходит из помещения по трубе, а холодный воздух поступает, замещая его, по вторая труба.

На этом принципе основана двухтрубная система воздухообмена.

Применяется также более простой вариант с одной трубой — когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через восходящую магистраль.

Одно из простых решений по обустройству вентиляции подвала. Схема проста, понятна и доступна, но к ее проектированию необходимо приступить заранее, чтобы реализовать ее в процессе возведения стен и крыш

При возведении любой системы с использованием Важно, где организовать воздухозаборник и на на какую высоту должны быть выведены каналы. Длина и диаметр труб также рассчитываются так, чтобы система вентиляции работала с максимальным эффектом.

Типы вентиляции подвалов

Системы вентиляции подвалов частных домовладений классифицируются по общим принципам. Например, по способу организации напора транспортируемого воздуха они бывают естественными или принудительными.

Рассмотрим особенности обоих типов, поскольку конструктивные различия влияют на выбор материалов и способ установки.

Вариант №1 — естественный воздухообмен

Для организации циркуляции воздушных масс без подключения дополнительного оборудования необходимо создать условия, при которых воздухообмен осуществлялся бы только за счет разницы давления и температуры. Это вариант приточно-вытяжной вентиляции, характерный для жилых помещений.

Принцип работы прост: подвальное пространство наполняется холодным воздухом с улицы, поступающим через воздухозаборники и трубы, а отработанная среда выводится через вытяжной канал.

Два варианта обустройства вентиляции в коттедже. Первое решение оптимально для подвалов, соединенных с жилыми помещениями, второе — для подвалов и погребов с отдельным входом

Преимуществами устройства естественной вентиляции являются простота монтажа и низкие затраты на приобретение комплектующих. Вы можете приобрести трубы и установить их самостоятельно.

У простой в использовании системы естественной циркуляции есть и недостатки. Главный из них – зависимость от внешних факторов. Качество воздухообмена может страдать от резких перепадов температуры или давления, а также от атмосферных явлений, таких как сильный ветер или сильный дождь.

Проектировать естественную систему лучше заранее, пока не возведены стены. Необходимо подобрать трубы нужного сечения, продумать их расположение.

Какие элементы потребуются для оборудования системы вентиляции подвала можно определить только после анализа проекта конкретного подвала. Однако есть компоненты, которые можно назвать универсальными:

Фотогалерея

Фото

Магистраль для притока свежего воздуха выводится через стену или фундамент, при этом уличный проем защищается сеткой от мусора и грызунов

Для устройства вытяжной магистрали используют короб или труба, внутри снабженная конденсатосборником, а снаружи — козырьком или дефлектором

В нижней части фундамента, реже в стене, размещают несколько форточек — коротких каналов, обеспечивающих поступление воздуха в подвал

Если подвал включает несколько помещений или имеет сложную конфигурацию, к паре приточно-вытяжных каналов добавляют внутренние вентиляционные каналы

Труба забора свежего воздуха

Вытяжной канал для вытяжки

Вентиляция в стене или фундаменте дома

Соединительные элементы и внутренние магистрали

Несколько рекомендаций по установке:

Вытяжной канал максимально высоко . Традиционно она ведет от потолка подвала к кровле здания и выходит примерно на 0,5-0,6 м над кровлей.
Вытяжку оборудуют вдоль наружной стены или параллельно одной из капитальных стен, если к ней примыкают другие помещения, например, ванные комнаты.
Подающая труба устанавливается над цементным основанием. или настил подвала, на высоте 0,3-0,4 м второй его конец выводят над землей.
Средний диаметр труб и воздуховодов 120-150 мм , для больших подвалов используют изделия до 200 мм.

При нарушении основных правил могут возникнуть проблемы. Например, если конец вытяжной трубы опустить хотя бы на 0,2-0,3 м ниже потолка, то в помещении появится сырость – застой воздуха под потолком приведет к образованию плесени.

Вариант №2 — принудительная вентиляция

Многие останавливаются на системе естественной вентиляции своего подвала и не задумываются о том, что она теряет свою эффективность из-за природных факторов.

Более предусмотрительные владельцы зданий идут дальше – дополняют конструкцию устройствами принудительной циркуляции воздуха. Проще говоря, установлены в трубах.

Если по каким-либо причинам воздух застаивается, включаются вентиляторы на приточном и вытяжном патрубках, в результате чего обеспечивается полноценная циркуляция

Как определить, что есть необходимость в установке дополнительного оборудования? Если, выходя с улицы или из жилого помещения, вы чувствуете нехватку свежего воздуха и пытаетесь проветрить подвал – естественная вентиляция не справляется.

Если жилое помещение обустраивается в цокольном этаже или цокольном этаже, может возникнуть проблема с подачей слишком холодного воздуха через приточные устройства, особенно зимой.

Чтобы внутрь поступали уже нагретые воздушные массы, комплект или кондиционер. Кроме того, система оснащена дополнительной шумоизоляцией и качественными воздушными фильтрами.

Какую вентиляцию лучше выбрать? Считается, что наиболее целесообразен комбинированный метод, когда при недостаточной эффективности естественной циркуляции можно использовать принудительную.

Причины спертого воздуха могут быть и в недостаточной подаче, и в неправильном диаметре вытяжного канала, и в жаре, которая только что поселилась на улице. В такие моменты очень помогает недорогой вентилятор, подключенный к системе электроснабжения

Обычно вентиляторы и другие устройства «отдыхают» в межсезонье, когда воздухообмен происходит за счет разницы температур и давлений.

В холодное время часто приходится закрывать приточные устройства из-за слишком низкой температуры поступающего воздуха, а летом использовать вентиляторы или кондиционеры.

Правила устройства воздуховодов

Универсальной схемы обустройства системы вентиляции не существует – все зависит от объема помещения, конструкции здания в целом, климатических условий и даже материала, из которого построен дом.

Поэтому рассмотрим общие правила, которые могут пригодиться при монтаже вентиляционных каналов.

Особенности планирования и расчетов

Важные моменты — правильно рассчитать размеры комплектующих и выбрать место их установки.

Для обустройства коттеджа, предназначенного для постоянного проживания, лучше сделать систему принудительной вентиляции. Он может работать в автономном режиме и не зависит от природных факторов.

Для монтажа потребуются:

трубы для вытяжных и приточных каналов;
вентиляторы или другие выпускные устройства;
воздухозаборник для приточного воздуховода;
или козырек на вытяжной канал;
диффузоры, тройники и переходники для соединения труб.

Трубы асбестоцементные применяются все реже из-за хрупкости, особенностей транспортировки и монтажа. Но их не нужно утеплять, и они относительно недорогие.

Чаще применяют и изделия из оцинкованной стали. Первые отличаются легкостью обработки и малым весом, вторые – прочностью и длительным сроком службы.

Одним из наиболее распространенных элементов для системы вентиляции подвалов и погребов является канализационная труба, сечение которой зависит от размера помещения

Как определить диаметр каналов? Для обустройства большого гаража, бассейна или подвала лучше пригласить специалистов, которые используют сложный алгоритм расчета, учитывающий все факторы.

А вот для установки вентиляционной системы в небольшом подвале частного дома можно применить универсальную схему подсчета.

Предположим, вам нужны воздуховоды для небольшого подвала площадью 10 м². Умножаем это число на средний коэффициент — предполагается, что для каждого кв. требуется квадратный метр 26 см² площадь поперечного сечения трубы: 10 х 26 = 260 см² .

Затем находим радиус по формуле: R = √(T/π): √(260:3,14) = 9,1 .

Умножаем радиус на 2, получаем внутренний диаметр: 9,1 х 2 = 18,2 см .

Поэтому рекомендуемый диаметр трубы для воздуховода составляет примерно 18 см.

Вы также можете использовать таблицы, предоставленные производителями воздуховодов, или онлайн-инструменты для расчета. Результаты будут более точными.

Выводы и полезное видео по теме

Применение автоматики в самодеятельности:

Мнение пользователя о приточной вентиляции:

Какие трубы лучше подходят для вентиляции подвала:

Если дом строят опытные строители, то даже при устройстве фундамента они беспокоятся о вентиляции в подвале.

Архитектурно Строительный портал
