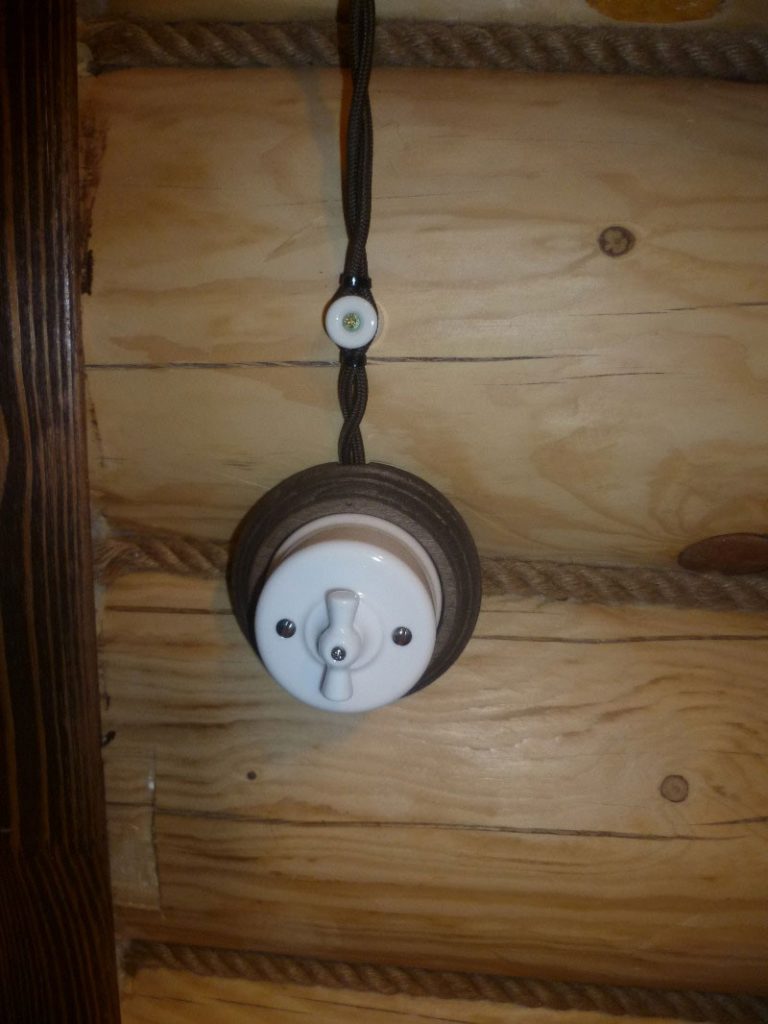

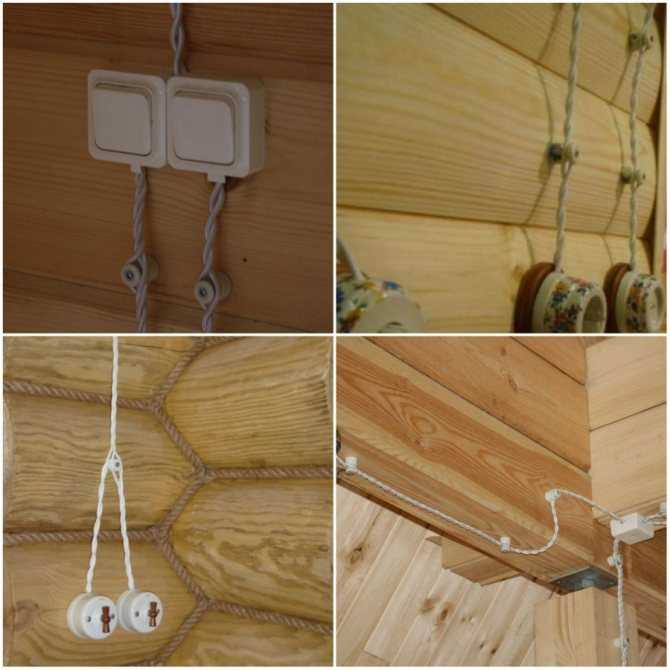

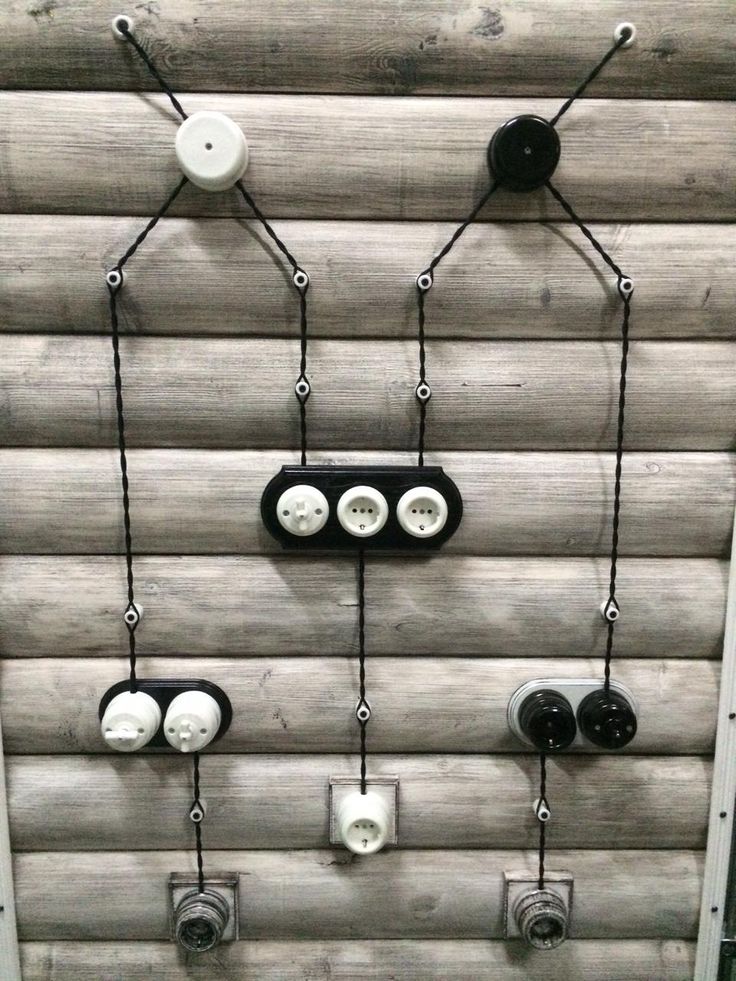

Наружная проводка в деревянном доме фото: Дизайн проводки в деревянном доме (154 фото) » НА ДАЧЕ ФОТО

Первый шаг — найти источник энергии. Мы подключились к 15-амперной розетке в гараже, чтобы запитать «легкий» верстак. Если вы скопируете этот проект и будете работать с энергоемкими инструментами, такими как циркулярные или настольные пилы, вам потребуется подключить или запустить новую 20-амперную цепь (см. «Энергоемкие инструменты»). Проверьте автоматический выключатель на главном электрическом щите, чтобы определить размер цепи. Если вы не уверены в размерах цепи, проконсультируйтесь с лицензированным электриком.

Затем нарисуйте маршрут электрического кабелепровода от источника питания до новых мест расположения электрических коробок и отметьте длину участка и всех необходимых коробок, разъемов и проводов. Наши материалы включали 1/2 дюйма. Кабелепровод ЕМТ (длиной 10 футов), 4 x 4 x 1-1/2 металлических ящика (которые вмещают две розетки; Фото 2), 4-дюйм. квадратные приподнятые крышки, одна 1/2 дюйма. со смещенным установочным винтом для каждого соединения кабелепровода/коробки (фото 2), плюс 1/2 дюйма. муфты (для соединения двух отрезков кабелепровода на более длинных участках), хомуты для электрических кабелепроводов, выключатель на 15 ампер, розетки и проводку THHN 14 калибра (тип провода, прокладываемого внутри кабелепровода). Если вы получаете питание от 20-амперной цепи, используйте только провод THHN 12-го калибра. Эти предметы находятся в домашних центрах и хозяйственных магазинах с полным спектром услуг.

Обратитесь в местный строительный отдел, чтобы получить разрешение и инспекцию для всех выполняемых вами работ.

Рисунок A: Схема расположения электрических кабелепроводов

Это простая схема монтажа проводки на поверхности.

A 1/2 дюйма. Электрический трубогиб (Фото 5) — единственный специальный инструмент, который вам понадобится для гибки 10-футовой трубы. секции 1/2 дюйма. провод ЭМТ. Вам также понадобится 3/4 x 24 дюйма. водопроводная труба, которая служит ручкой и вкручивается в головку трубогиба (Фото 5). Наряду с этим вам понадобятся основные ручные инструменты, ножовка и дрель на 1/4 дюйма. кирпичная кладка. И вам может понадобиться рыболовная лента, чтобы натянуть провод, если у вас есть длинные электрические кабелепроводы с несколькими изгибами.

Мы покажем только, как делать изгибы на 90 градусов, так как они самые простые и часто используемые. Другим распространенным изгибом является смещение, которое представляет собой сложный изгиб, состоящий из двух частей, при котором электрический кабелепровод немного приподнимается от стены для прямого соединения с электрическими коробками. Мы решили использовать соединители со смещенным установочным винтом (фото 2), чтобы упростить эту задачу.

Электропровод согнуть не сложно (Фото 7). Но у вас может не получиться идеальных изгибов с первой попытки, поэтому купите дополнительные 10 футов. длина на всякий случай. Если вы не хотите гнуть трубу, вы можете купить постепенную «9Изгибы с прямым углом 0 градусов» или «фитинги с прямым углом 90 градусов». Однако ваш проект не будет выглядеть профессионально из-за многочисленных разъемов, а дополнительные соединения затрудняют проталкивание или протягивание провода.

Фото 1: Снимите старую розетку

Отключите питание и удалите старую розетку. Подденьте верхний и нижний гвозди коробки от шпильки, чтобы снять коробку. Протяните провода через отверстие в стене.

Фото 2. Добавление разъемов в коробку

Удалить 1/2 дюйма. выбивные отверстия и вставьте 3/8-дюйм. кабельный зажим и разъем со смещенным установочным винтом. Протяните защищенный кабель через зажим в коробку.

Фото 3. Установка коробки

Прикрепите коробку к стене, ввернув два шурупа 1-5/8 дюйма через гипсокартон в стойку. Держите коробку ровно.

Фото 4. Отметьте кабелепровод для резки

Измерьте расстояние от угла стены до точки на 3/4 дюйма внутри выступающего соединителя. Вычтите 5 дюймов для 9Изгиб под углом 0 градусов, затем отметьте эту длину на кабелепроводе.

После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, защищающий цепь. Некоторые электрические коробки могут содержать провода более чем одной цепи. Перед выполнением любой работы проверьте все провода с помощью бесконтактного тестера напряжения (продается в хозяйственных магазинах и бытовых центрах), чтобы убедиться, что они «разряжены».

Затем снимите существующую розетку и коробку со стойки (Фото 1). Теперь поместите (не прикрепляйте) металлическую электрическую коробку размером 4 x 4 x 1-1/2 дюйма на поверхность гипсокартона, немного выше или ниже существующего отверстия, чтобы вы могли протянуть не менее 1/4 дюйма оболочки кабеля через гипсокартон. обратная сторона коробки (фото 3). Разрежьте гипсокартон и при необходимости сдвиньте коробку, чтобы получить больше кабеля в оболочке внутри коробки. Вы все равно должны залатать гипсокартон, прежде чем прикрутить новую коробку к стене (Фото 3).

Фото 5: Начните изгиб

Поместите электрический кабелепровод в трубогиб так, чтобы метка находилась точно на одной линии со стрелкой (см. следующее фото). Встаньте на трубогиб и нажимайте на рукоятку, пока труба не образует угол 90 градусов и не станет ровной.

Деталь

Остановите сгибание, когда пузырек покажет уровень.

Фото 6: Отметьте следующий разрез

Измерьте разницу в высоте между ящиком 1 и ящиком 2 (над столом; рис. A). Вычтите 5 дюймов из измерения, затем добавьте 3/4 дюйма, чтобы учесть толщину электрического кабелепровода. Отметьте это расстояние на электрокабелепроводе.

Фото 7. Изменение направления изгиба

Повторите шаг 5, чтобы сделать второй изгиб на 90 градусов. Убедитесь, что вы согнули его на 90 градусов в правильном направлении.

Фото 8: Выровняйте и отметьте электрический кабелепровод

Свободно прикрепите электрический кабелепровод к коробке 1. Выровняйте горизонтальные секции, затем установите коробку 2 и отметьте место разреза.

Для 90-градусных изгибов на 1/2 дюйма. электрического кабелепровода, правило состоит в том, чтобы вычесть 5 дюймов из измерения расстояния от разъема до стены. Если общее расстояние составляет 33 дюйма, отметьте кабелепровод на уровне 28 дюймов. Обязательно измерьте внутреннюю часть смещенного соединителя, где фактически находится кабелепровод (фото 2 и 4).

Согните кабелепровод, поместив его в трубогиб так, чтобы метка расстояния на кабелепроводе совпала со стрелкой изгиба (фото 5 и вставка). Надавите ногой и рукой, чтобы согнуть конец трубы прямо вверх. Затем проверьте угол с помощью магнитного торпедного уровня (или с помощью пузырькового уровня, встроенного в некоторые гибочные головки) и отрегулируйте изгиб, пока не получите 90 градусов.

При измерении вертикального подъема измерьте разницу высот между двумя коробками. Снова возьмите это расстояние и вычтите 5 дюймов. Затем добавьте 3/4 дюйма, чтобы учесть толщину трубы в первом изгибе (фото 6).

Энергоемкие инструменты

Если вы планируете питать какие-либо инструменты, имейте в виду, что обычная 15-амперная цепь может перегрузиться и отключиться, если одновременно работает какой-либо из следующих инструментов (особенно если в вашем магазине также горит свет):

Торцовочная пила — от 13 до 15 А
Циркулярная пила — от 13 до 15 А
Фрезерный станок — от 9 до 11 А
Ленточная шлифовальная машина — от 6 до 12 А нагрузка (инструменты и другие временно работающие устройства) 1440 Вт (12 ампер) для 15-амперной цепи и 1,920 Вт (16 ампер) для 20-амперной цепи.

Фото 9: Отрежьте электропровод

Отрежьте электропровод ножовкой. Соскоблите любые острые заусенцы как с внутренней, так и с внешней кромки с помощью плоскогубцев.

Фото 10: Просверлите отверстия

Переместите электрический кабелепровод и коробку 2 и отметьте места отверстий для пластиковых дюбелей. Просверлите отверстия, затем закрепите коробку и кабельные хомуты винтами с полукруглой головкой.

Фото 11: Затяните контргайки

Разместите коробку 3, измерьте расстояние до коробки 2 и отрежьте кабелепровод по размеру. Повторите шаги 9 и 10, чтобы установить их. Теперь затяните все контргайки смещенного разъема с помощью молотка и отвертки.

Фото 12. Закрепите длинные участки с помощью хомутов

Измерьте расстояние от смещенного соединителя Box 3 до потолка, затем повторите шаги 4 и 5. Проложите кабелепровод и прикрепите хомут. Установите коробку 4.

После выравнивания кабелепровода и отметки места для коробки 2 (Фото 8) обязательно сгладьте все обрезанные края плоскогубцами (Фото 9).). Теперь просверлите два отверстия для пластиковых анкеров и отверстие для заземляющего винта. Прикрепите коробку к бетону с помощью пластиковых анкеров и винтов с полукруглой головкой (Фото 10).

Повторите этот процесс, чтобы прикрепить все остальные коробки, а также хомуты, удерживающие трубопровод к кирпичной кладке. При использовании 1/2 дюйма. Кабелепровод EMT, расположите стропы в пределах 3 футов от каждой коробки и в пределах 10 футов после нее. После того, как вы установили кабелепровод и повернули выступы так, чтобы кабелепровод упирался в стену, затяните контргайки выступающих соединителей резким ударом молотка по отвертке (Фото 11).

ОСТОРОЖНО!

Если у вас алюминиевая проводка, не трогайте ее. Позвоните лицензированному профессионалу, который сертифицирован для работы с ним. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Фото 13. Протяните провод короткими отрезками

Скрепите вместе лентой концы одного черного и одного белого провода 14-го калибра и протолкните обмотанные лентой концы через кабелепровод. Обрежьте провода, оставив лишние 8 дюймов в каждой коробке. Повторите этот шаг от поля 3 до поля 4.

Фото 14. Натяните провода с помощью рыболовной ленты

Протяните рыболовную ленту из коробки 1 в коробку 2. Согните обе проволоки через крючок для ловли ленты и закрепите их, оставив середину открытой, чтобы согнуть вокруг углов, затем вытяните провода обратно из коробки 2. в коробку 1.

Деталь

Вставьте рыбную ленту во вторую коробку.

Деталь липкой ленты

Соедините проволоку с липкой лентой.

Фото 15: Проводка розетки GFCI

Соедините коробку 1, сначала оторвав уши от розетки GFCI, затем подключите провода от источника питания к «линейным» клеммам, провода от новых розеток к «нагрузке». клеммы, а заземляющий провод к заземляющему винту. Затем подключите устройства в коробках 2, 3 и 4 (см. рисунки B, C и D).

Деталь

Уши GFCI.

При прокладке проводов на короткие расстояния с небольшим количеством изгибов, например, между коробками 2 и 3, 3 и 4, вы можете просто склеить два конца провода вместе и протолкнуть их через кабелепровод (Фото 13). Для более длинных расстояний или участков с двумя или более изгибами протяните ленту через трубу и прикрепите к ней провода (фото 14 и фото ДЕТАЛИ).

Гаражные емкости должны иметь защиту GFCI. Прежде чем подключить розетку GFCI к коробке 1, согните или отломите верхние и нижние ушки. Повторите этот шаг со всеми розетками, чтобы они поместились внутри металлической коробки, а также прикрутите их к 4-дюймовому разъему. квадратная крышка (приподнятая на 1/2 дюйма). Теперь подключите розетку GFCI, как показано (фото 15), а затем другие коробки (рисунки B, C и D). Затем прикрутите все емкости к крышкам и прикрепите крышки к ящикам.

Рисунки B – D: Соединения проводки

Соединения проводки в электрических коробках.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Аккумуляторная дрель
• Ножовка по металлу
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов/нож

Изгиб для кабелепровода 1/2″, рыболовная лента

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/2 дюйма. муфты
• 1/2 дюйма. соединители со смещенным установочным винтом
• 1/2-дюймовый кабелепровод EMT
• проводка THHN 12-го калибра (для 20 А) или 14-го калибра (для 15 А)
• 15-амперный переключатель
• 3/4″ x 24″ водопроводная труба с резьбой (рукоятка для трубогиба)
• Металлические коробки 4 x 4 x 1-1/2 дюйма
• 4-дюймовые квадратные приподнятые крышки
• Анкеры и винты (для кирпичных стен)
• Кабельные хомуты
• Розетки

Первоначально опубликовано: 30 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Типы систем электропроводки и методы электропроводки

Содержание

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может можно использовать два метода:

• Соединительная коробка или Тройниковая система
• Петля – в системе

Обсуждаются следующим образом:

Соединительная коробка, или тройник, или соединительная система

В этом методе электропроводки соединения с приборами выполняются через соединения. Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Этот метод проводки используется повсеместно. Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде серии петель от одной точки к другой, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

• Не требует соединительных коробок и экономит деньги
• В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
• Обнаружение неисправности упрощается, так как точки расположены только на выходах, чтобы к ним был доступ.

• Требуемая длина провода или кабелей больше, поэтому падение напряжения и потери в меди больше
• Зацикливание – в выключателях и держателях ламп, как правило, затруднено.

Related Posts:

• Типы диодов и их применение
• Различные типы реле, их конструкция, работа и применение

Обычно используются следующие типы внутренней электропроводки:

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где для соединения и монтажа проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Заглубленный, скрытый или подземный кабелепровод

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и атмосферостойкого кабеля), плетеных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому она не подходит для жилых помещений. В настоящее время использование системы проводки с шипами закончилось.

• Простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
• Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки с шипами прост и удобен.
• В этой системе электропроводки можно легко выполнить настройку, например. изменение и дополнение.
• Осмотр прост и удобен.

• Внешний вид не очень.
• Проводка с зажимом не может использоваться для постоянного использования, потому что через некоторое время использования может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.

• это не долговечная система проводов из-за погодных условий, риска возгорания и износа.
• его можно использовать только на 250/440 вольт при низкой температуре.
• Всегда существует риск возгорания и поражения электрическим током.
• нельзя использовать в важных и секретных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Related Posts:

• Различные типы датчиков с приложениями
• Типы солнечных панелей и какая из них лучше?

Система проводки с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой. Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

• Это дешевая система проводки по сравнению с системами проводки в оболочке и кабелепроводе.
• Это прочная и долговечная система электропроводки.
• В этой системе проводки можно легко выполнить настройку.
• Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
• Надежная работа в полевых условиях благодаря прочной изоляции крышки и кожуха.
• Защищен от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

• Существует высокий риск возгорания системы обсадной и защитной проводки.
• Не подходит для кислотных, щелочных и влажных условий
• Дорогостоящий ремонт, требуется больше материалов.
• Материал, который сложно найти в современном
• Белые муравьи могут повредить корпус и покрытие из дерева.

Related Posts:

• Типы электрических проводов и кабелей
• Типы электрических чертежей и диаграмм

Одножильные, двухжильные или трехжильные кабели TRS круглой овальной формы используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям. Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной рейке с помощью латунных хомутов (зажимов-пряжек), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных прокладок и 15 см для вертикальных прогонов.

• Простая и легкая установка электропроводки
• дешевле по сравнению с другими системами электропроводки
• Парафраз хороший и красивый
• Простой ремонт
• прочный и долговечный
• В этой системе проводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки

• Не допускается установка во влажных, химических воздействиях, на открытых площадках и вне помещений.
• Высокий риск появления елей
• Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
• Толстые провода не могут использоваться в системе электропроводки.
• Подходит только ниже 250 В.
• Нужно больше кабелей и проводов.

В этом типе проводки используются жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением. Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Существует два дополнительных типа кабелепровода в зависимости от установки трубы

• Поверхностный кабелепровод
• Скрытый кабелепровод

Если кабелепроводы проложены на крыше или стене, они называются поверхностными кабелепроводами. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Если кабелепроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытой проводкой кабелепроводов. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводах стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью трубных крюков (поверхностный кабелепровод) или заглубляются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или в зданиях, подверженных пожарам. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу. Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных кабелепроводов), которые показаны на рисунке выше.

• Металлический кабелепровод
• Неметаллический кабелепровод

Металлические кабелепроводы изготавливаются из стали, которая очень прочная, но и дорогая.

Существует два типа металлических кабелепроводов.

• Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
• Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

В настоящее время в качестве неметаллического кабелепровода используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Обычные кабелепроводы доступны в различных размерах: 13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

• Это самая безопасная система электропроводки (скрытый отжим кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки)
• Отсутствие риска механического износа и возгорания в случае металлических труб.
• Можно легко настроить в соответствии с будущими потребностями.
• Простой ремонт и техническое обслуживание.
• Нет риска повреждения изоляции кабелей.
• безопасен от коррозии (в случае трубы из ПВХ) и пожаробезопасен.
• Может использоваться даже во влажных, химических и задымленных помещениях.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Надежная и популярная электропроводка.
• устойчивая и долговечная система электропроводки.

• Это дорогая электропроводка (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб Тройники и колена и т. д.
• Очень трудно найти дефекты проводки.
Установка
• не проста и не проста.
• Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
• Очень сложно управлять дополнительным подключением в будущем.

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо

Связанный пост:

• Схемы подключения и подключение ИБП/инвертора0196
• Схемы подключения и установки солнечной панели
• Электрические соединения и схемы батарей
• Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная проводка)
• Схемы подключения питания и управления трехфазным двигателем

Загляните внутрь экологичного фермерского дома Эштона Катчера и Милы Кунис в Лос-Анджелесе.

By Mayer Rus

Фото Дугласа Фридмана

В стиле Майкла Рейнольдса

3 августа 2021

Мила Кунис в платье Diorcher, серьгах Louis Kutton, кольце Ashes Vuitbuton и кольце Hoorsen Джинсы Levi’s и винтажная футболка непринужденно сидят на веранде. Диван от Cisco Home. Пейзаж Л.З. Группа дизайна. Модный стиль от Роба и Мариэль. Дуглас Фридман. Прическа от Мары Росак из агентства A-Frame; макияж Мелани Инглесси из Forward Artists for Armani Beauty.

Наверняка Beverly Hillbillies шутка имеет отношение к дому, который актеры Эштон Катчер и Мила Кунис построили на великолепном участке вершины холма над легендарным анклавом Лос-Анджелеса. В конце концов, мощные голливудские трансплантаты — он из Айовы; она родилась в Украине — вырыла на участке колодец для орошения земли, посадила (и собрала урожай) кукурузное поле во время блокировки COVID и назвала это место фермами КуКу. Но в то время как Джед, Бабушка и остальные Клампеты придерживались гораздо более традиционного взгляда на великолепие Беверли-Хиллз, обширный особняк в стиле французского неоклассицизма, изображенный в титрах сериала, был спроектирован архитектором Самнером Сполдингом в начале 19 века.30-х и отреставрированный легендарным дизайнером Анри Самюэлем в 1980-х — Катчер и Кунис подошли к своему страстному проекту с гораздо более скромной точки зрения.

Собственная хрустальная люстра клиентов венчает развлекательный сарай, где стеклянные ползунки простираются на 19 футов в высоту. Изготовленный на заказ диван обтянут уличной тканью Pindler.

Дуглас Фридман

В одном конце открытой гостиной/столовой стол Мэтью Кокса со стульями Stahl + Band стоит на старинном ковре от Woven. В углу стоит письменный стол De La Espada со старинной лампой от Obsolete.

Дуглас Фридман

«Мы хотели дом, а не поместье», — настаивает Кунис, описывая участок площадью шесть акров, на котором теперь находится главный дом, соединенный с гостевым домом/амбаром для развлечений, а также отдельно стоящий павильон для барбекю, расположенные вдоль Центральная ось тщательно продумана, чтобы запечатлеть завораживающие виды из различных структур, между ними и сквозь них. «Мы хотели, чтобы дом выглядел как старый сарай, который стоял здесь десятилетиями, а затем превратился в дом. Но это также должно было выглядеть современно и актуально», — уточняет Катчер.

Дуэт одержимых дизайном начал свое пятилетнее приключение, собрав независимые доски Pinterest, чтобы конкретизировать свое личное видение проекта. «Построить дом с нуля — непростая задача. Это должно было либо создать нас, либо сломить», — говорит Кунис о потенциально вызывающем разногласия начинании. К счастью, их эстетические пристрастия, казалось, идеально совпадали. «Когда мы посмотрели на доски друг друга, 90 процентов выбранных нами изображений были одинаковыми, и большинство домов, которые мы прикрепили, были спроектированы Говардом», — вспоминает Катчер, имея в виду архитектора Говарда Бакена из AD100 фирмы Backen & Gillam Architects.

Линии обзора простираются от павильона для барбекю, через бассейн и через главный дом.

Дуглас Фридман

Бакен, конечно же, является мастером так называемого современного фермерского дома, известного своей способностью создавать чувство поэзии и яркого современного духа из дистиллированных народных форм и деревенских материалов. Резиденция Катчера/Куниса является свидетельством его алхимического обращения с мелиорированной древесиной, плитным бетоном и стеклом. «Ховард похож на великого разработчика программного обеспечения, который подходит к дизайну как к акцентированию функции», — говорит Катчер, имеющий большой опыт работы с технологическими стартапами. «Разработчик программного обеспечения хочет доставить людей туда, где они хотят, с наименьшим количеством кликов. Ховард хочет, чтобы вы оказались там, где хотите, с наименьшим количеством дверей и препятствий. Он также знает, что есть определенные места, где вам нужен барьер, чтобы обозначить порог и создать небольшое трение», — добавляет Катчер.

Бакен, со своей стороны, отвечает на комплимент. «Эштон и Мила — одни из самых умных и любознательных людей, с которыми мы когда-либо работали. Мы говорили обо всем, от размеров балок до деталей поперечных распорок и стыков деревянных досок и бетона. Это не те разговоры, которые мы ведем с каждым клиентом», — говорит архитектор.

Мила Кунис (в костюме Salvatore Ferragamo, серьгах и колье Louis Vuitton, кольце Hoorsenbuhs и кроссовках Converse) и Эштон Катчер (в рубашке Life/After/Denim, футболке Dolce & Gabbana, джинсах Levi’s и ботинки Paul Smith) дома в Лос-Анджелесе

Диваны Montauk, торшер Vaughan и старинный ковер от Woven обитают в гостиной, где швы дощатых бетонных стен идеально выровнены с половыми досками из мелиорированного дуба.

Дуглас Фридман

Стефани Гервин, партнер Бакена, поддерживает идею. «Они были с нами, как настоящие члены команды дизайнеров, на каждом этапе этого долгого и сложного процесса», — отмечает она,
, подчеркивая стремление пары создать устойчивый, заботливый дом для себя и двух своих маленьких детей. Вятт и Дмитрий. Дом полностью питается от фотогальваники, скрытой от глаз над обширным крыльцом, которое тянется вдоль одной стороны основного строения. На самом деле, солнечная батарея дома производит значительно больше энергии, чем требуется дому, хотя устаревшие муниципальные нормы не совсем поощряют совместное использование энергии—
домовладельцы надеются, что ситуация изменится в будущем. «Эштон и Мила беспокоятся о качестве почвы, чистоте пищи, которую они едят, и воды, которую они пьют. Идеалы устойчивого развития и регенеративного земледелия для них не просто абстрактные концепции», — утверждает Бакен.

Утонченный архитектурный словарь дома и палитра прочных материалов послужили трамплином для работы дизайнера интерьеров AD100 Вики Чарльз из Charles & Co. , которая присоединилась к проекту, когда покидала свой пост глобального руководителя отдела дизайна Soho House. «Мы были одержимы Soho Farmhouse и другими проектами, которые возглавляла Вики. Нам понравилось, как она смешивала ткани, узоры, фактуры — вся ее эстетика», — говорит Кунис.

Подвески Bomma освещают кухню Себастьяна Кокса от deVOL. Напольная плитка от Tabarka Studio, светильники от Perrin & Rowe и светильник над столом для завтрака от Apparatus.

Дуглас Фридман

«Мила была беременна их первым ребенком, когда мы начали это путешествие. Мы потратили месяцы на подбор материалов и цветов, чтобы найти правильный визуальный язык. Наши разговоры были не только о земле и архитектуре, но и о будущем их семьи», — вспоминает Чарльз. «Со временем дизайн перешел от эстетики традиционного фермерского дома к чему-то более современному. Люстры из кованого железа и большие честерфилды были неподходящей одеждой для этого тела», — добавляет она.

В дополнение к новым, тщательно скроенным столам и роскошным, супер-удобным креслам, Чарльз включил элементы из предыдущих домов своих клиентов, в частности, набор изготовленных на заказ серебряных тронных кресел, которые Катчер заказал во время поездки в Индию, и экстравагантный 10-футовый диван. — длинная хрустальная люстра, которая казалась совершенно несовместимой со скромными формами архитектуры и изношенными материалами. «Я получил эту работу, потому что пообещал, что смогу построить дом для этих, скажем так, грозных вещей», — шутит Чарльз. В конце концов она поставила пару стульев в основной ванной — троны для тронного зала — и установила люстру в возвышающемся развлекательном павильоне. «Мы подумали, что было бы забавно повесить эту невероятно роскошную вещь в сарае. Это как бы портит собственность», — говорит Кунис о невероятном хрустальном кондитерском изделии.

1 / 18

Дуглас Фридман

В комнате для гостей висит лампа RH Teen.
