Негорючий кабель для проводки в деревянном доме: Негорючий кабель для проводки в деревянном доме | Полезные статьи

негорючий, видео-инструкция по наружной прокладке своими руками, крепление для СИП-кабеля, фото и цена

Статьи

Выбирая кабель для наружной проводки в деревянном доме, а также подбирая материалы для укладки внутренней разводки, мы должны учитывать особенности несущих конструкций, с которыми электрическая сеть будет контактировать. Все дело в том, что деревянные задние отличаются значительной горючестью, а это значит, что учет требований пожарной безопасности должен выходить на первый план.

В нашей статье мы расскажем, какая кабельная продукция подойдёт для заявленных нами целей, а также приведем рекомендации  по монтажу сети снаружи и внутри дома.

Монтировать электросеть нужно по правилам и с использованием соответствующих материалов

Наружная сеть

Подбор кабеля

Первая задача, с которой мы сталкиваемся при проектировке электросети деревянного дома, заключается в необходимости заведения кабеля в помещение. При этом очень часто подключение осуществляется к линии электропередач, потому  проводник идет по воздуху и испытывает значительные нагрузки.

Ранее для этой цели использовались неизолированные проводники, но их применение создавало слишком много рисков. Именно по этой причине в последнее время от этих проводников отказались в пользу так называемого кабеля СИП.

Схема устройства проводников СИП-1 и СИП-2

Сип – самонесущий изолированный проводник – представляет собой жгут из токонесущих жил, каждая из которых оборудована своим изоляционным контуром. В центре нулевой жилы располагается стальной сердечник, который и обеспечивает проводу достаточный запас прочности, что позволяет применять его при воздушной прокладке.

На сегодняшний день существует несколько разновидностей СИПов:

• СИП-1 (также сюда относят СИП-1А). Токопроводящие фазовые жилы производятся из алюминия, изоляция делается из термопластичного полиэтилена. У модификации СИП-1А нулевая жила со стальным сердечником также оборудуется изоляционным контуром, что существенно повышает безопасность его использования.
• СИП-2 и Сип-2А – по конструкции аналогичны первой модификации, но изоляция производится из более плотного «сшитого» полиэтилена, устойчивого к воздействию УФ-лучей. Могут применяться при формировании ответвлений от магистралей напряжением до 1кВ, также демонстрируют хорошую эффективность в районах с холодным климатом.

Обратите внимание! Светостабилизированный полиэтилен не утрачивает своих свойств под воздействием ультрафиолета, что существенно продлевает срок его службы.

Отличия проводников второго и третьего типа

• Кабель СИП-3 имеет одну жилу с прочным стальным сердечником и алюминиевой оплеткой. Изоляция, как и в предыдущем случае, производится из сшитого полиэтилена. Отличается значительным запасом прочности.
• Модификации СИП-4 и СИП-5 производятся из алюминия или алюминиевых сплавов с повышенной термостойкостью. Изоляционные контуры производятся либо из термопластичного поливинилхлорида, либо из полиэтилена, подвергнутого обработке «жестким» ультрафиолетом. Эти разновидности задействую для прокладки высоковольтных линий, а также для формирования отводов до точек потребления электроэнергии.

Сравнительные характеристики этих изделий приводятся в таблице:

Марка	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество жил	1/4	1/4	1	2 — 4	2  — 4
Напряжение, кВ	0,4  — 1	0,4  — 1	10 — 35	0,4  — 1	0,4  — 1
Тип изоляции	термопластичный полиэтилен	сшитый полиэтилен	сшитый полиэтилен	термопластичный ПВХ	сшитый полиэтилен
Максимальный нагрев жил, 0С	70	90	70	90	90
Срок службы, лет	40 и более	40 и более	40 и более	40 и более	40 и более

Нужно отметить, что для нашей цели, а именно для подключения дома к магистрали, обычно используется либо кабель СИП-1, либо СИП-2. Несколько реже применяются модификации 4 и 5, хотя их эксплуатационные параметры также подходят для этой цели.

Варианты прокладки

Если говорить о самой прокладке наружного участка проводки, то он осуществляется либо воздушным, либо подземным способом.

Общая инструкция для первого варианта будет следующей:

• Перед началом работ необходимо согласовать технические условия с местным энергосбытом. В принципе, работы можно выполнять и без согласования, но тогда в дальнейшем могут возникнуть проблемы с проверяющими органами.
• Ответвление от магистрали обустраиваем с помощью штатных прокалывающих зажимов для кабеля СИП. При этом не возникает необходимость в зачистке проводов, а сила фиксации регулируется специальным винтом.

Варианты прокалывающих зажимов для СИП

• Расстояние от ЛЭП до ввода в дом не должно превышать 15 метров. Если здание расположено дальше, то примерно на середине дистанции следует монтировать дополнительную опору.

Совет! Согласно требованиям электробезопасности, кабель СИП можно прокладывать не ниже 2,7 м от поверхности земли, но не выше 6 м.

Впрочем, обычно такого «коридора» бывает достаточно, чтобы выполнить монтаж без особых затруднений.

• На вводе обычно устанавливается штатное крепление для СИП — кабеля к деревянному дому – анкерный зажим на кронштейне. В принципе, можно обойтись и без него, но это приспособление обеспечивает защиту кабеля от отрыва и перегиба, тем более что стоимость его (по сравнению с общим бюджетом работ) вполне приемлема.

Кронштейн на стене дома

• Если точка ввода кабеля в помещение находится на значительном расстоянии от крепления кронштейна, то проводник нужно пустить вдоль стены. При этом для деревянных домов обязательным является монтаж трубы или кабель-канала из негорючего материала, а вот по кирпичному зданию можно укладывать провод открыто.

Схема воздушной прокладки

Если же говорить о подземной прокладке, то рекомендации будут следующими:

Схема подземной прокладки

• Для начала выкапываем траншею, соединяющую место ввода кабеля в дом с линией электропередач.
• На дно траншеи засыпаем слой песка мощностью до 20 см.
• Поверх песка укладываем проводник. Для этой цели обычно используют кабель ВБ6Шв сечением, соответствующим потребляемой мощности.

Проводник ВБ6Шв

Обратите внимание! Естественно, выбирая сечение проводника, нужно сделать запас на увеличение потребления, тем более что цена возрастет ненамного.

• Кабель засыпаем слоем земли толщиной до 30 см.
• Сверху укладываем предупреждающую ленту с надписями, информирующими о наличии кабеля и запрете земляных работ.
• После этого засыпаем траншею полностью, трамбуя грунт.

Лента с предупреждающими надписями

Нужно отметить, что, несмотря на большую надежность подземного способа прокладки наружного участка проводки, пользуются им довольно редко. Связано это с высокой трудоемкостью методики.

Внутренняя разводка

Требования пожарной безопасности

Довести кабель от магистрали до дома  — это даже не половина дела. Куда важнее правильно сформировать внутреннюю разводку проводников, и здесь инструкция рекомендует в первую очередь ориентироваться на требования пожарной безопасности.

Сечение кабеля и мощность сети

Нужно отметить, что даже профессиональные электрики зачастую допускают ошибки при проектировке и монтаже электросетей в деревянных домах, используя для прокладки стандартные кабель-каналы и гофоротрубы. Результат подобных ошибок непредсказуем – проводка может исправно служить в течение многих лет, а может загореться при малейшем скачке напряжения, спровоцировав масштабный пожар.

Обратите внимание! А еще в деревянных домах часто встречаются грызуны, которые повреждают и пластик кабель-каналов, и оболочку проводников. После этого достаточно мельчайшей искры, чтобы древесная пыль, скопившаяся за обшивкой стен, вспыхнула.

Проектируя кабельную разводку в здании, изготовленном из горючих материалов, следует соблюдать такие требования:

• Все работы выполняем согласно нормативным документам: правилам устройства электроустановок (ПУЭ) и «Проектированию и монтажу электроустановок жилых и общественных зданий» (СП 31. 110-03).
• Скрытую проводку размещаем либо в трубах из негорючего материала, либо в защищённых металлорукавах. Минимальная степень защиты каналов должна составлять IP 4X.

Трехжильный проводник ВВГнг

• При использовании других кабель-каналов изолируем проводники от горючих поверхностей штукатуркой, цементным раствором или асбестовым полотном. Слой термоизоляционного материала должен составлять 10 мм и более.
• Для прокладки обязательно используем негорючий кабель с медными или алюминиевыми жилами, сечение которого соответствует мощности участка проводки. Оптимальный выбор – кабели ВВГнг-LS или NYM.
• При открытой проводке проводники размещаем в закрытых кабель-каналах, установленных на стенах дома. Также допускается закрепление открытого проводника на изоляторах.

Провод NYM в термостойкой изоляции

Обратите внимание! При реализации последней схемы используется витой проводник ПВОп. Степень его защиты от горения ниже, чем у  ВВГнг, потому желательно не подвергать его чрезмерным эксплуатационным нагрузкам и внимательно следить за состоянием оплетки.

Витой проводник ПВОп в бухтах

Скрытый монтаж

При выполнении скрытой электропроводки в деревянном доме крайне важно, чтобы кабель проходил от щитка к точкам потребления (выключателем, розеткам и осветительным приборам) с минимальным повреждением конструкций. Соответственно, исходя из этих предпосылок мы и проектируем электросеть, стараясь располагать максимальное количество проводников  под полом и под обшивкой.

Работы выполняем так:

• Вначале проделываем все отверстия в несущих конструкциях.
• Затем устанавливаем распределительные коробки в местах, где к ним будет обеспечен беспрепятственный доступ.
• После этого прокладываем стальные или медные трубы, защищающие несущие конструкции от распространения пламени.

Обратите внимание!  Важно обеспечить крепление труб к распределительным коробкам без зазоров. При использовании стальных изделий применяем накидные гайки с резьбой, а медные конструкции просто развальцовываем.

• Крепим на стены металлические подрозетники и основания для выключателей.
• Провода подключаем к распределительному щитку через УЗО на 25А.

Разводка труб под полом деревянного дома

• Протягиваем кабели по трубам, используя в качестве направляющей тонкую стальную проволоку.
• Присоединяем проводники к точкам потребления, тщательно изолируя все контакты с использованием диэлектрических колпачков.
• Обязательно проверяем сеть на наличие замыканий и других дефектов, после чего завершаем монтаж розеток, выключателей и другого оборудования.

Открытый монтаж

Если при открытом монтаже используются кабель-каналы, то все работы выполняются примерно по такой же схеме.

А вот закрепление витого провода на изоляторах проводим несколько иначе:

Фото правильной фиксации на изоляторе

• Для начала устанавливаем диэлектрические колодки на расстоянии не более 40 мм от точек потребления и распределительных колодок.
• Затем с шагом от 45 см на горизонтальных участках до 50 см на вертикальных монтируем изоляторы по всему маршруту разводки кабеля.
• Повороты оформляем с помощью двух изоляторов, установленных рядом – так мы сможем защитить проводник от излома при изгибе.
• Берем кабель ПВОп и закрепляем его на изоляционных колодках, фиксируя путем расплетания витков. Если обеспечить отсутствие провисов, то проводник держится очень хорошо.
• Далее нам остается присоединить один конец кабеля к щитку через УЗО, а второй – к патрону лампочки, клемме, розетке или выключателю.

Подключение проводки к розетке

Заключение

Правильный выбор кабеля для проводки в деревянном доме и соблюдение всех требований по его монтажу при выполнении работ своими руками – обязательное условие для обеспечения пожарной безопасности всей системы. Если в обозримом будущем вы планируете заниматься подобными работами, то и приведённые выше советы, и видео в этой статье, несомненно, будут весьма полезны.

виды кабеля, выбор сечения провода для открытой и скрытой разводки

Содержание

1. Какая электропроводка подходит для деревянного дома
2. Особенности электропроводов
3. Востребованные электрокабеля для дома
4. Кабель ВВГ
5. Кабель ПУНП
6. Электропровод бронированный ВБбШв
7. Электрокабель NYM
8. Какое сечение провода выбрать для 3 кВт
9. Какое сечение провода выбрать для 6 кВт
10. Выбор провода для уличной проводки
11. Заключение

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый.

Есть несколько способов монтажа:

1. На плоских поверхностях. Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен. Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.

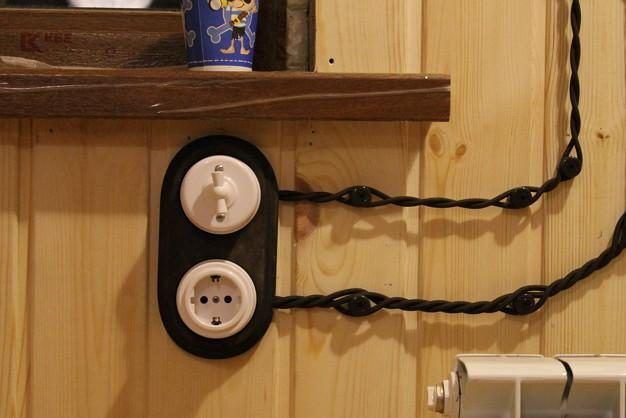

4. Маскирующая ретро-проводка.

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

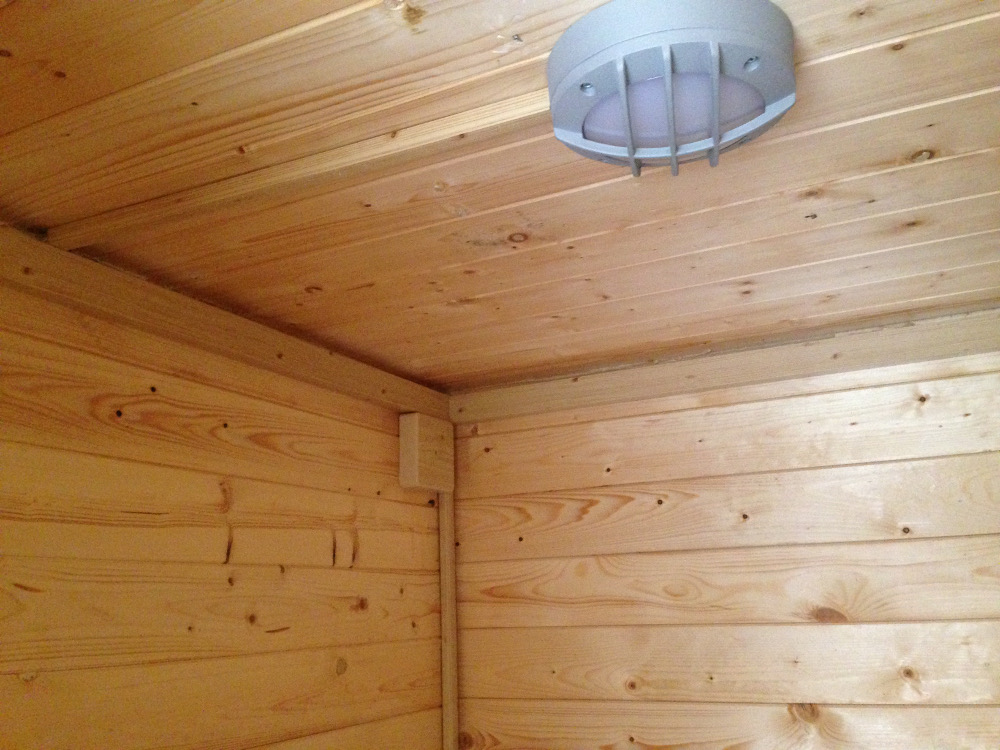

Монтаж проводки в кабель-каналы

• Закрытый.

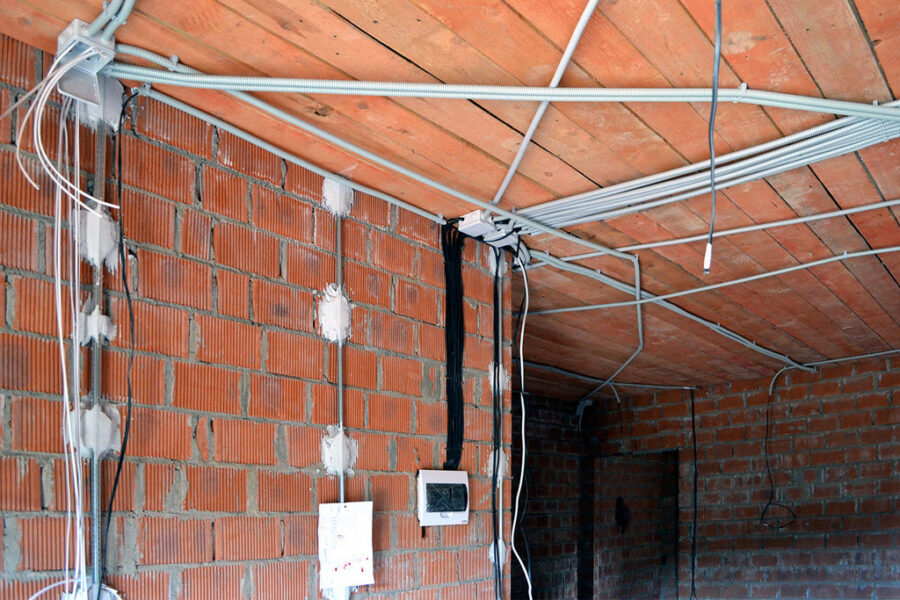

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно! Как сделать правильную проводку в деревянном доме.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Кабель ВВГ

Электрокабель с маркировкой «ВВГ» включает от 2 до 5 медных жил. Название расшифровывается следующим образом:

• отсутствие спереди буква «А» означает, что проводник из меди;
• первая «В» – изоляция на базе ПВХ;
• вторая «В» – оболочка из аналогичного материала;
• «Г» – нет защитного слоя.

Модификация ВВГ-ХЛ – предназначена для эксплуатации при температуре до минус 60⁰С. Существует также тропическая разновидность ВВГ-Т – стойкая к образованию плесени и грибка в теплых и влажных условиях. Площадь сечения сердечника варьируется в пределах 1,5-240 мм².

Трехжильный кабель ВВГ

Это тоже важно! Узнайте о секретах правильной вентиляции в деревянном доме!

Кабель ПУНП

Проводник с аббревиатурой «ПУНП» применяется в быту для подвода тока к розеткам. Также с его помощью можно подключить освещение. Буквы в названии носят следующий смысл:

• если спереди стоит «А» – жилы из алюминия, если нет – то из меди;
• «П» – провод;
• «УН» – универсального назначения;
• «П» – плоской формы.

В состав проводника входит от 2 до 5 жил. При этом сечение варьируется в рамках 1- 4 мм². Допускается монтаж как закрытым, так и открытым способом.

Кабель ПУНП предназначен для подводки тока к розеткам и освещению

Нередко качество изготовления ПУНП оставляет желать лучшего. Известны случаи возгорания проводника и пробоя тока через оболочку. Причина – отклонения размеров сечения сердечника и толщины изоляции от заявленных производителем величин.

Электропровод бронированный ВБбШв

Проводник отличается бронированной жилой из меди. Оснащается 1-5 жилами, площадью сечения от 1,5 до 240 мм². Расшифровывается название следующим образом:

• «В» – пластиковая изоляционная оболочка;
• «Б» – бронированный слой из стальных лент;
• «б» – отсутствие подложки под броней;
• «Шв» – защитный шланг на базе ПВХ, выпрессованный.

Хорошая стойкость к термоперепадам и деформациям – основные плюсы кабеля. Применяется проводник в местах повышенного риска механических повреждений.

Провод ВБбШв нередко используется для прокладки под землей

Электрокабель NYM

По факту это частный аналог кабеля ВВГ – с 2-5 монолитными или скрученными жилами, негорючей оболочкой. Расшифровывается название таким образом:

• N – соответствие стандарту качества по немецкой оценочной системе;
• Y – изоляционная оболочка на базе ПВХ;
• M – допускается монтаж в любых условиях.

Устанавливается открытым и закрытым способом, например, под обшивку гипсокартоном. Разрешается укладывать в грунт в защитной гофре.

NYM – универсальный кабель, применяемый на производстве и в жилых помещениях

Какое сечение провода выбрать для 3 кВт

Проще и быстрее всего определить сечение кабеля по суммарной мощности потребления всех приборов подключенных к конкретной ветки электросети. Если, например, она равна 3 кВт, то согласно таблице в ПУЭ, площадь сечения медного сердечника должна составлять не менее 0,75 мм² при напряжении в сети 220 В, и 0,5 мм² для 380 вольт.

Однако следует учесть, что данные рекомендации не учитывают импульсную нагрузку, и вообще приведены для открыто-монтированной системы. Для закрытой они несколько возрастут – 1 мм² на 220 В и 0,75 мм² на 380 вольт. Если же планируется запускать электродвигатель, то потребуется провод минимум на 1,5 мм².

Измерение сечения провода штангенциркулем

Какое сечение провода выбрать для 6 кВт

По аналогии с приведенным примером, определяется площадь сечения кабеля для потребителя в 6 кВт. По данным таблицы ПУЭ медный кабель должен иметь сечение не менее 2,5 мм², а алюминиевый – от 4 мм² для сети на 220 В.

Для напряжения 380 В их значения такие – 1 мм² для меди, и 2 мм² для алюминия. Однако подобные данные опять же приводятся для открытой системы монтажа и без учета возможной импульсной перегрузки.

В видео об особенностях и ошибках, которые могут быть допущены при выборе и монтаже кабеля:

Выбор провода для уличной проводки

Выбор электропровода для уличной сети осуществляется по следующим критериям:

1. Стойкость к ветровым нагрузкам – на обрыв, истирание, растяжение.
2. Устойчивость к растрескиванию под действием перепадов температуры и влажности.
3. Выносливость по отношению к УФ-излучению.

Чаще всего внешняя проводка изготавливается из кабелей таких марок, как СИП, ВБбШв и ВВГ. Именно они лучше всего подходят под выше приведенные критерии.

Наружный способ прокладки электросети требует применения соответствующей защиты. Для этого лучше всего подходят трубы, гофры и рукава из металла.

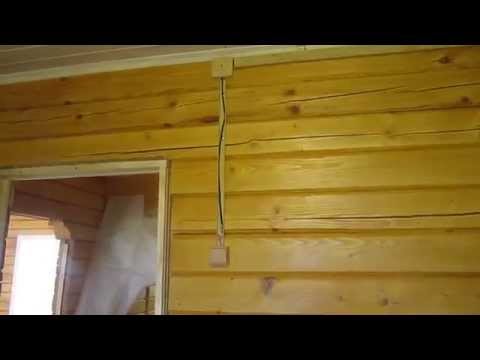

В видео пример прокладки электропроводки в деревянном доме:

Вам будет интересно! Читайте, как и чем утеплить пол в деревянном доме.

Заключение

В деревянном доме проводка монтируется двумя способами – открытым и закрытым. В первом провода всегда находятся на виду, во втором – под финишной отделкой стен и потолка.

Чтобы избежать случайного возгорания, при монтаже нужно учитывать ряд специальных требований – касающихся выбора кабеля, оборудования и проектирования схемы. Лучше всего для организации внутренней электропроводки подходят кабеля следующих марок:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

У каждого вида есть свой характерный ряд параметров, плюсов, минусов и особенностей применения. Узнать, какое сечение требуется для ветки с определенной нагрузкой потребления, можно из специальных таблиц ПУЭ. Уличная электрическая разводка должна выполняться из надежных кабелей в металлической защите.

Влияние строительных норм и правил на электропроводку — журнал IAEI

В канадских электротехнических нормах и правилах есть много мест, где требования к электропроводке зависят от положений Национального строительного кодекса Канады (NBCC). Например, методы проводки системы пожарной сигнализации должны соответствовать Правилу 32-102, если NBCC требует наличия в здании системы пожарной сигнализации. Аналогичное условие применяется к методам проводки между аварийным источником питания и системой безопасности жизнедеятельности в соответствии с Правилом 46-108, если NBCC требует такого аварийного питания для систем безопасности жизнедеятельности. Подключение к электрически подключенному пожарному насосу не является исключением, когда использование пожарного насоса предписано строительными нормами. Все специалисты-электрики знают, что NBCC устанавливает требования к горючим и негорючим конструкциям, а методы электропроводки, указанные CEC, зависят от типа конструкции здания. Приложение G Кодекса CE установило взаимосвязь с NBCC в этом отношении и в отношении многих других областей, связанных с установкой электрически связанных систем безопасности жизнедеятельности.

Некоторые общие правила CECode специально ссылаются на NBCC в отношении электропроводки и кабелей, и эта статья будет сосредоточена на таких общих правилах.

Наша первая остановка — Правило 2-124. Это правило гласит, что:

«(1) Электроустановки должны быть выполнены таким образом, чтобы вероятность распространения огня через противопожарные перегородки, полы, полые пространства, противопожарные стены или противопожарные перегородки, вертикальные шахты или вентиляционные или кондиционирующие каналы сводится к минимуму».

«(2) Если противопожарная перегородка пронизана кабелепроводом или кабелем, любые отверстия вокруг кабелепровода или кабеля должны быть надлежащим образом закрыты или герметизированы в соответствии с Национальным строительным кодексом Канады».

Что означает это требование для электриков? Немного. Проектировщики-электрики, монтажники и инспекторы не являются настоящими экспертами в вопросах распространения и остановки огня. Итак, как выполнить это, казалось бы, неэлектрическое требование? Приложение BПримечание к этому правилу призвано прояснить этот вопрос. В этом примечании пользователям Кодекса СЕ поясняется, что конкретные положения, касающиеся проникновения через противопожарные перегородки в здания, находятся в подразделах 3.1.7. и 3.1.9. из НБЦК. Тебе уже лучше? Это все еще иностранный язык для специалистов по электрике. Тем не менее, цель этого требования состоит в том, чтобы гарантировать, что электромонтажники несут полную ответственность за тушение пожара вокруг своей проводки и кабелей, когда такая проводка и кабели проникают в огнестойкий узел. Это означает, что электромонтажники должны полагаться на специалистов, которые будут применять противопожарные системы в противопожарных перегородках. Все идет нормально. Пусть этим вопросом занимаются специалисты противопожарной службы.

Однако в строительных нормах и правилах для электромонтажников есть небольшой сюрприз. В предложении 3.1.9.3.(2) NBCC делается «невиновное» заявление о том, что оптоволоконные кабели или другие электрические проводники (которые разрешены Кодексом CE для прокладки без установки в полностью закрытых негорючих кабелепроводах) могут быть разрешены для проникновения огнестойкая сборка, не включенная в сборку во время испытаний, при условии, что диаметр таких проводов не превышает 25 мм и их горючая изоляция или оболочки соответствуют требованиям статьи 3.1.5.18.
Давайте переведем это утверждение на язык, понятный электрикам. Это означает, что все проводники, прокладка которых разрешена ЦИК без металлического короба (т. е. кабели с неметаллической оболочкой в ​​зданиях из горючих материалов и связи, оптоволокно, общественные антенны и проводники цепи класса 2 в зданиях из горючих и негорючих материалов), могут проникать в огнестойкий узел, если такие проводники имеют диаметр не более 25 мм и если такие проводники имеют рейтинг FT 4. (Соответствие статье 3.1.5.18. NBCC означает, что проводники должны иметь маркировку FT 4). Так что же тут удивительного? — спросите вы. Ответ будет зависеть от того, производится ли установка в горючем или негорючем здании.

Если здание негорючее, то в соответствии с Правилом 2-126 ЦИК (эту тему мы коснемся чуть позже) все провода, проложенные в здании без прохода: связь, компьютер, Электропроводка класса 2 — должна иметь рейтинг FT 4, и нет никаких неприятных сюрпризов из требования предложения 3.1.9.3.(2) NBCC, поскольку, когда эти коммуникационные проводники должны проходить через сборку с классом огнестойкости, им будет разрешено сделать это без проблем, так как их горючие куртки уже имеют маркировку FT 4.

Но что, если это горючее здание, и подрядчик-электрик купил NMD 90 миль (кабель с неметаллической оболочкой), который поставляется только с рейтингом FT1? А что, если этот NMD 90 должен пробить огнестойкий узел в таком горючем здании? В этом случае подрядчика по электроснабжению ждет большой сюрприз, поскольку строительный инспектор может ссылаться на требование предложения 3. 1.9.3.(2) NBCC и может потребовать, чтобы этот NMD 90 имел маркировку FT4. Проблема в том, что никто не производит FT 4 с рейтингом NMD 9.0. В этом случае наш подрядчик застрял. Он должен использовать проводники в металлическом желобе или бронированном кабеле, чтобы проникнуть в такой огнестойкий узел. Это, безусловно, будет стоить много времени и денег ничего не подозревающему электрику. Тем не менее, пользователи Электротехнического кодекса могут расслабиться, поскольку недавно экспертами Национального исследовательского совета, отвечающего за NBCC, была дана интерпретация по этому вопросу. Эта интерпретация гласила, что требование Предложения 3.1.9.3.(2) для проводников класса FT 4, проходящих через сборку с классом огнестойкости, предназначено для применения только к проводникам в зданиях с негорючей конструкцией, а также к проводникам в типовых горючих (деревянный каркас) ) прокладка кабеля в неметаллической оболочке (NMD 90) с маркировкой FT1 допускается проникновение в огнеупорную сборку.

Давайте сделаем еще одну остановку и еще раз вернемся к правилу 2-126 , которое мы обсуждали ранее. Пользователи ElectricalCode знакомы с требованиями этого правила, так как оно присутствует в Кодексе CE уже довольно давно. Однако маркировка FT проводников связи, проложенных в пленумных пространствах без металлического канала, теперь должна иметь маркировку FT6 вместо FT 4. Это новое требование возникло в редакции NBCC 2010 года.

Предложение 3.1.5.18.(2) NBCC теперь требует, чтобы все коммуникационные проводники, проложенные без металлических каналов и расположенные в камерах зданий, которые должны иметь негорючую конструкцию, должны иметь рейтинг FT6. Соответственно, все такие проводники связи, расположенные в камерах горючих зданий, должны иметь рейтинг FT4. Эти новые требования NBCC не были отражены в Кодексе CE, но уже было внесено предложение внести соответствующие изменения в Приложение B Примечание к Правилу 2-126.

Наш последний пример воздействия NBCC на электропроводку касается защиты электрических проводников от воздействия огня.

У ЦИК уже есть несколько таких требований. Один из них касается аварийных проводников, питающих пожарный насос. Правило 32-200(b) требует, чтобы проводники аварийного фидера пожарного насоса (фидер между аварийным генератором и пожарным насосом) были защищены от воздействия огня в соответствии с положениями NBCC. Новое требование к такой противопожарной защите проводников внесено в статью 46 редакции КИК 2012 года. Правило 46-204 теперь предписывает такую ​​защиту проводников, установленных между аварийным генератором и электрическим оборудованием, которое является частью аварийного электроснабжения, но не расположено в том же пожароопасном служебном помещении, что и генератор. Типичным примером такого оборудования является автоматический переключатель, который может быть расположен в другом противопожарном отсеке, чем аварийный генератор. В этом случае проводники между генератором и безобрывным переключателем должны быть защищены от воздействия огня на время не менее 1 часа. Издание NBCChas 2010 г. посвятило всю статью 3.2.7.10 требованиям к такой огнезащите проводников.

Эта статья требует, чтобы в высотном здании все проводники, которые обслуживают системы пожарной сигнализации, противодымные и дымоотводные устройства или аварийное освещение, должны обеспечивать целостность цепи не менее 1 часа в соответствии с ULCS139 или располагаться в служебном помещении, отделенном от остальная часть здания противопожарной перегородкой с пределом огнестойкости не менее 1 часа. Эта статья также требует, чтобы электрические проводники, питающие механические системы, обеспечивающие подачу воздуха: (а) в зоны убежища от операционных, отделений интенсивной терапии или послеоперационных палат в больнице; или (b) в изолированных зонах использования в тюрьме — должен иметь рейтинг целостности цепи в соответствии с ULC S139.в течение не менее 2 часов или располагаться в служебном помещении, отделенном от напоминания здания противопожарной перегородкой с пределом огнестойкости не менее 2 часов. Пользователи Электрических норм и правил должны быть осведомлены об этом новом требовании, поскольку огнезащита электрических проводников в течение не менее 2 часов никогда ранее не требовалась строительными нормами.

Пользователи кода CE должны знать, что ULC S139 является стандартом, описывающим огневые испытания для оценки целостности электрических кабелей, и на рынке есть кабели целостности цепи с маркировкой «CIC ULC S139».2 ч».

Эта маркировка означает, что кабель является кабелем целостности цепи, соответствующим тесту ULC S139, показывающему целостность цепи в течение 2 часов.

Интересно отметить, что в то время как NBCC предписывает противопожарную защиту проводников системы пожарной сигнализации от воздействия огня в течение не менее 1 часа только в высотных зданиях, стандарт ULC S524 налагает такое требование на проводники линии передачи данных, соединяющие между собой блоки управления и транспондеры в крупной сетевой системе независимо от того, установлены такие системы в высотном здании или нет.

Поэтому проектировщики и установщики должны обсудить эти (и другие соответствующие) требования с AHJ, чтобы получить их разъяснение и согласие по вопросам, связанным с несовместимыми требованиями различных норм и стандартов.

Кабель с ограниченным горючим веществом повышает безопасность камерных пространств

Может ли кабель для передачи данных быть таким же пожаробезопасным, как и другие строительные материалы?

Беспрецедентный рост локальных сетей и клиент-серверных вычислений за последние 10 лет привел к резкому увеличению количества кабелей, используемых в зданиях. В результате за это время возросло беспокойство по поводу накапливающихся пожарных нагрузок в помещениях с возвратом воздуха.

Кабели, отвечающие строгим спецификациям CMP-50, такие как этот кабель LANMark 350 от Berk-Tek, будут иметь маркировку «Ограниченная горючесть» от UL и/или ETL. Щелкните здесь, чтобы увеличить изображение

Приблизительно две трети всех коммерческих кабелей локальных сетей, проложенных в Соединенных Штатах, относятся к категории пленумов. Эта кабельная разводка чаще всего прокладывается в воздухоотводящем пространстве над подвесным потолком без использования металлических труб. Часто эти кабели оставляют на месте, когда жильцы здания реконфигурируют рабочие станции или модернизируют свои сети. Накопление кабелей в пространст- венных пространствах может быть чрезмерным.

Скопление нескольких поколений незащищенных кабелей в помещениях с возвратом воздуха привлекло внимание сообщества Национального строительного кодекса, Национальной ассоциации противопожарной защиты (NFPA) и двух ключевых групп внутри NFPA: группы по слухопротезированию и вентиляции 90A, и Группа 70 национальных правил электротехники.

Событием, которое способствовало формированию технических требований к показателям пожарной безопасности низковольтной проводно-кабельной продукции, стал пожар, произошедший в бывшем Центре международной торговли в 1975. В этом инциденте офис был выпотрошен пожаром, который сосредоточился в камере рециркуляции воздуха над подвесным потолком.

Отчет начальника пожарной охраны об этом пожаре содержал следующие примечания: «Наихудшее и наиболее опасное состояние — это когда провода и кабели с горючей изоляцией проходят через камеры для обслуживания этажа выше. Это создает двойную опасность, поскольку горючие вещества попадают в воздух.

«Телефонные кабели могут передавать не только сообщения. Они могут переносить огонь через стену, даже если предусмотрена обычная противопожарная защита. Следует отметить, что масса кабелей для питания коммуникационного оборудования во многих офисных помещениях достаточна для того, чтобы выдержать сильный пожар. В то время как отдельный кабель чрезвычайно трудно зажечь, группа кабелей, проложенных параллельно, будет гореть интенсивно…»

Это место, знакомое многим техникам и конечным пользователям, это спутанное плетение кабелей над потолком свидетельствует о синдроме заброшенности, который заставляет многих сомневаться в пожарной безопасности камерных пространств. Щелкните здесь, чтобы увеличить изображение

Когда в 1970-х годах Лаборатория по технике безопасности (UL) 910 провела тест пожарной безопасности 910, теперь известный как NFPA 262, для камерных кабелей, критерии прохождения/непрохождения были установлены на предельных значениях. которые были менее требовательны, чем к другим конструкционным материалам в камерах с возвратом воздуха. Критерии «годен/не годен» для таких материалов, как стеновые панели и потолочная плитка, которые либо используются для изготовления этих пространств, либо будут подвергаться воздействию воздушного потока, регулируются NFPA 255 и NFPA 259.испытания, которые описывают требования к испытаниям для материалов с ограниченным горючим. Критерии прохождения/непрохождения этих тестов значительно более строгие в отношении образования дыма, чем тест NFPA 262.

В 1970-х годах низковольтные кабели, по большей части, лишь минимально способствовали увеличению пожарной нагрузки здания. Персональные компьютеры и клиент-серверные вычисления еще не появились, и, если не считать голосовой и сигнальной проводки, концентрация низковольтной проводки была гораздо менее значительной, чем сегодня.

Но другие громкие пожары в течение этого десятилетия, в том числе пожары в казино MGM Grand в Лас-Вегасе и в центре телефонной коммутации в Нью-Йорке, привлекли больше внимания к кабелям как к источнику возгорания. В связи с этими событиями были внесены улучшения в пожарную безопасность здания. NFPA разработала свой тест 262, который до сих пор используется для определения кабелей для нагнетательных камер. В то время должностные лица кодекса NFPA считали, что спецификации теста 262, хотя и менее строгие, чем для других строительных материалов, являются подходящими. Другие материалы, в том числе пневматические трубки и корпуса динамиков, входят в список 9 NFPA.0A и 70 и подлежат менее строгому тестированию, чем указано в NFPA 255 и NFPA 259. прокладки ЛВС в коммерческих зданиях. Следовательно, вклад низковольтных кабелей в пожарную нагрузку здания изменился. Во многих новых установках, таких как центры обработки данных и интернет-отели, кабель может представлять большую пожарную нагрузку, чем стены или мебель. Многие органы власти, обладающие юрисдикцией (AHJ), такие как чиновники строительных норм, пожарные и инспекторы по электротехнике, выразили обеспокоенность по поводу проблем пожарной безопасности современных установок с большим количеством кабелей.

Это увеличение пожарной нагрузки представляет опасности, которые в настоящее время устраняются заинтересованными группами. AHJ потребовали, чтобы что-то было сделано с увеличением пожарной нагрузки здания, вызванным скоплением кабеля в пространствах для возврата воздуха.

В ответ на этот запрос производители кабелей представили магистральный кабель с повышенными характеристиками пожарной безопасности. Новая классификация называется «кабель с ограниченной горючестью» и обозначается регистрационным знаком CMP-50. У UL и Intertek Testing Services (ITS)/ETL Semko есть программы для составления списка кабелей этого типа.

Как видно из этого графика, даже кабели, прошедшие испытание на герметичность, не обязательно являются ограниченно горючими. Щелкните здесь, чтобы увеличить изображение

Создание этого высокоэффективного огнестойкого кабеля не исключает CMP, OFNP или других типов медных и оптоволоконных кабелей, предназначенных для использования в условиях пленума. Эта новая классификация является аддитивной и была создана, чтобы предоставить пользователям более пожаробезопасный вариант при выборе кабелей для нагнетательных помещений.

Испытания NFPA 255, спонсируемые исследовательским подразделением NFPA — Национальным исследовательским фондом противопожарной защиты (NFPRF) — и консорциумом компаний, выявили разницу в характеристиках между различными типами кабельных конструкций UTP, рассчитанных на пленум, и конструкцией кабеля CMP-50. . Не все испытанные конструкции кабелей нагнетания соответствовали спецификациям NFPA 255, но все они прошли испытание на нагнетание NFPA 262. Основное различие между тестами заключается в значительно более строгих критериях прохождения/непрохождения дыма в тесте NFPA 255. Как упоминалось ранее, эти кабели для пленума одобрены для использования. Существующий сегодня критерий листинга для кабелей, проложенных в камерах с возвратом воздуха без кабелепровода, — это испытание кабелей в камерах NFPA 262.

Основное различие между традиционными кабелями для пленума и кабелем с ограниченной горючестью заключается в том, что кабель с ограниченной горючестью имеет изоляцию и оболочку из фторированного этиленпропилена (ФЭП). FEP широко используется в производстве кабелей для локальных сетей в качестве материала для изоляции проводов. В кабеле CMP-50 FEP используется в качестве изоляционного материала, а также заменяет огнестойкий ПВХ в качестве материала оболочки.

Кабель, изготовленный из 100% FEP, соответствует строгим критериям ограниченной горючести. Теперь, когда кабели CMP-50 доступны от ряда производителей, пользователи и специалисты по техническим заданиям могут выбрать такие конструкции кабелей, которые являются такими же огнестойкими, как стеновые панели и потолочные плиты.

Строительные нормы и нормы безопасности

Группа NFPA по отоплению и вентиляции и группа NEC рассматривают возможность включения кабеля CMP-50 в свои нормы. Эти нормы определяют методы пожарной безопасности для окружающей среды и систем отопления, вентиляции и электрооборудования. CMP-50 не будет включен в NEC 2002 года, но рассматривается возможность включения в Кодекс NFPA 90A. Кабель CMP-50 будет рассмотрен для следующего цикла NEC в 2005 году.

Нормы пожарной безопасности и строительные нормы NFPA являются основой, на которой определяется пожарная безопасность здания. За последние 50 лет правила пожарной безопасности и строительных конструкций претерпели значительные изменения. Многие знаковые здания подверглись или в настоящее время проходят ремонтные работы для повышения структурной и пожарной безопасности.

Используемый в качестве изоляции проводов и оболочки кабеля в кабелях CMP-50, ФЭП по горючести ближе к стали, стеклу и бетону, чем к огнестойким полиолефинам и стандартным полиолефинам, которые также используются в качестве изоляторов проводов в некоторых типах кабелей. Щелкните здесь, чтобы увеличить изображение

Эти улучшения стали очевидными после террористических атак на Пентагон и Всемирный торговый центр 11 сентября. Роджер Льюис, практикующий архитектор и профессор архитектуры в Университет Мэриленда прокомментировал в Washington Post после терактов: «Исторически сложилось так, что пожар, а не разрушение конструкции, представляет собой наибольшую опасность в зданиях. В течение двух столетий американские правила развивались и значительно улучшались для защиты зданий и их жителей от пожара. Первая линия защиты заключается в том, чтобы свести к минимуму возможность возгорания, а в случае возникновения пожара вторая линия защиты состоит в сдерживании и подавлении пламени и дыма при безопасной эвакуации людей 9. 0003

«Кодексы требуют, чтобы здания определенных размеров и типов, особенно с высокой пожароопасностью или высокой посещаемостью, были построены из негорючих материалов, таких как бетон, кирпичная кладка, гипс, металл и стекло», — продолжил Льюис. «Чтобы исключить топливо для пожаров, кодексы также требуют, чтобы ковровое покрытие, мебель и декоративная отделка были негорючими или ограниченно горючими и устойчивыми к распространению пламени».

Кабель CMP-50, изготовленный из материалов с ограниченной горючестью, будет работать в условиях пожара аналогично материалам стеновых и потолочных плит, о которых говорил Льюис.

Образование будет ключом к определению того, кто в конечном итоге заинтересуется кабелем CMP-50. Этот процесс идет полным ходом, поскольку заинтересованные стороны и должностные лица кодексов начинают обучать сообщества, занимающиеся спецификацией и конечным использованием. Несколько типов организаций конечных пользователей проявили интерес к кабелю с ограниченным горючим.
