Требования и размеры к котельной в частном доме Московской области

Проектирование и монтаж котельных для загородного частного дома осуществляются в соответствии с определенными для всех территорий РФ и столичного региона в частности нормами и правилами. Это позволяет в дальнейшем избежать целого ряда проблем, связанных с процессом эксплуатации и обслуживания установленного оборудования. Проектирование котельной дома можно доверять только профессионалам. Помимо безопасности это еще вопрос экономичности последующей эксплуатации системы и экологичности жизни за городом.

Требования по размещению котельных в различных помещениях

Поскольку сегодня газовое отопление вышло на новый уровень и становится все более популярным, государство и муниципальные власти уделяют оборудованию газовых систем повышенное внимание. В этой связи были разработаны и введены в действие требования к газовой котельной в частном доме.

• Лучшим вариантом размещения автономной котельной является отдельно стоящая пристройка, которая может быть запланирована еще в процессе проектирования самого здания.
• Однако если это невозможно сделать по эстетическим соображениям, установку оборудования осуществляют в одном из помещений жилого дома. Главным условием в данном случае является соответствие нормам безопасности.

При планировке с последующим монтажом котельной специалисты компании «ГАЗОБЛСЕРВИС» учитывают тот факт, что минимальный объем пространства для нее составляет 15 м3.

• Важно, что к этой цифре следует добавлять еще 0,2 м3 за каждый дополнительный кВт мощности предполагаемого к монтажу отопительного оборудования.
• Для высоты потолка принята минимальная планка 2,5 м.
• Дверь в помещении может открываться только наружу.
• Собственно котельную необходимо оборудовать хорошей вентиляцией, обеспечивающей не менее чем 3-кратный воздухооборот за час.

Отопительный котел на кухне частного дома

В кухонном пространстве разрешена установка оборудования с предельной мощностью 60 кВт. Для вентилирования обычно приспосабливают окно, имеющее форточку. Приток кислорода к установке обеспечивает обустройство внизу паза, решетки либо двери, размеры которых не менее 0,025 м2.

Отопительный котел в жилых зданиях

При оборудовании котельной в частном доме по нормам разрешается использование оборудования мощностью до 150 кВт. Огнестойкость стен, отделяющих собственно котельную от смежных комнат, составляет 0,75 ч, в то время как у конструкции предел распространения пламени обязан быть нулевым.

• Все это учитывают наши мастера, занимаясь проектированием с последующим монтажом котельных для частных лиц в их владениях.

Отопительные котлы в пристройках и подвалах

Достаточно часто котельные в частных домах оборудуются в пристройках, подвальных и полуподвальных помещениях. В таких случаях мощность отопительного оборудования допускается до уровня 350 кВт при монтаже на собственном фундаменте.

• Для котельной, располагающейся в отдельной пристройке, проводят специальную трубу с целью отведения аварийных стоков.
• Помимо этого предусматривают возможность слива конденсата из дымоотвода.
• Установка котельного оборудования осуществляется в строгом соответствии с проектной документацией, а она в свою очередь базируется на нормах и правилах, действующих для Москвы и Московской области.

Оснащение котельных: важный момент проектирования и монтажа

Чаще всего в частных домах устанавливаются газовые котлы. Они удобны в работе и довольно дешевы по стоимости энергоносителя. Наши специалисты учитывают пожелания клиентов, но строго ориентируются на общие требования ГОСТ, ОСТ, СНиП.

• Например, для газовых котлов, чья мощность не больше 30 кВт, можно даже не иметь отдельного помещения.
• Однако и в этом случае действует правило минимального ограничения по объему пространства.
• Электрические провода в этом случае желательно укрыть в металлических трубах, и это указывается в проектной документации, на которую ориентируются монтажники при оборудовании котельных.

Правила монтажа котельных установок предполагают наличие свободного прохода между оборудованием и стенами или предметами мебели, составляющих минимум 0,7 м. Это не все тонкости процесса.

• Приток свежего воздуха обеспечивает воздухозаборное отверстие, оборудованное внизу дверей либо в стене над полом.
• Если навесные котлы, сделанные из огнеупорных материалов, устанавливают на стенах, то для напольных агрегатов требования строже.
• Для них предварительно устанавливают негорючую подложку, которая выступает за габариты котла не менее чем на 10 см.

Для монтажа котельного оборудования в частном доме следует привлекать только дипломированных специалистов, даже если проект создан в нашей компании. Мы не рекомендуем осуществить работы своими силами. Необходимым условием является не только следование всем нормам и правилам, которые регламентируют эксплуатацию подобного оборудования, но и знания множества тонкостей процесса.

Мы предлагаем также последующее недорогое и качественное обслуживание котельных, модернизацию уже созданных систем и их масштабирование. Предусмотрены скидки при объемах работ и постоянном взаимодействии. Цена наших услуг доступна, а с учетом дисконтов она еще привлекательнее.

Бесплатно предоставим консультации и обеспечим выезд мастера на объект для определения его особенностей и предварительного формирования сметы в соответствии с пожеланиями заказчика. Пишите или звоните нам. На связи специалисты – проектировщики и монтажники. Задавайте вопросы и получайте на них исчерпывающие ответы. Будем рады видеть вас в числе наших заказчиков!

Отопление. Котельная в частном доме, требования, нормы.

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным.   Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома. Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

— на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

— высота от пола до потолка должна быть не менее 2,5 м.

— объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

— при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

Вентиляция в котельной в частном доме с газовым котлом: расчет и требования

• На потолке должен быть вентиляционный выход. Котельная должна быть подключена ко всей вентиляционной системе дома, если таковая имеется.
• Как сделать вентиляцию в котельной частного дома: стену, в которой проходит дымоход, нужно пробить в двух местах: в одном выход дымохода из стены, подвод к котлу и второе место внизу прочистить мусор, скопившийся в дымоходе, но при этом не менее 25 см от верхнего выхода (который подключен к котлу).
• Подача воздуха в котельную осуществляется через отверстия в нижней части двери или через вентиляционный канал.
• Отверстия для забора воздуха рассчитываются из расчета: 8 см² на каждый кВт мощности котла, если забор воздуха осуществляется с улицы. Соответственно 30 см², если забор воздуха изнутри.
• Также обязательно изучите документацию на котел, наверняка там описаны требования к вашей конкретной модели котла.

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это меньшее, что сопровождает человека при отравлении газом.

Наиболее опасны его утечки, так как часто приводят к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это связано с тем, что для нормального сгорания топлива необходим свежий кислород. А если его недостаточно из-за плохой вентиляции, то газ горит хуже и, соответственно, котел отдает меньше тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником газа и горения внутри выхлопной трубы, в результате чего уменьшается ее проход, ухудшается тяга и помещение становится задымленным.

Требования к вытяжке

В газовых котельных к системе вентиляции предъявляются повышенные требования.

Кроме того, такие помещения могут быть оборудованы:

• Как отдельное здание.
• Пристроить дома к зданию.
• В подвале.
• В отдельной комнате в здании.

Если оборудование рассчитано на сжиженный газ, то для этих целей нельзя использовать подвалы и чердаки, так как удельный вес газа больше, чем у воздуха.

В результате в случае протечки он тонет и становится взрывоопасным. Наряду с выделением отдельных комнат современные настенные котлы допускается размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на коаксиальный дымоход, помещения для них должны соответствовать следующим требованиям:

1. Площадь около 12 м2.
2. Высота до потолков более 220 см.
3. Размер окна должен быть не менее 0,05м2 на 1м³ объема помещения.
4. Наличие окна или открывающееся окно.
5. Котел подвешивается на стену из негорючего материала, при этом расстояние от соседней перегородки должно быть не менее 20 см.
6. Достаточное количество отверстий для забора воздуха из соседнего помещения.

Как сделать вытяжку

Типы котлов для частного дома

Перед тем, как обустроить вытяжку в своем доме, важно правильно определиться с необходимым оборудованием (в том числе с типом котла), используемые материалы и тип ответвлений воздуховодов. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого номера;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. В случае частых перебоев с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий работы. Чаще всего для этих целей выбирают: кирпич

• ;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Керамика гораздо лучше подходит для газа – она выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант — утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, подходящего для данных условий, гарантирующего требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

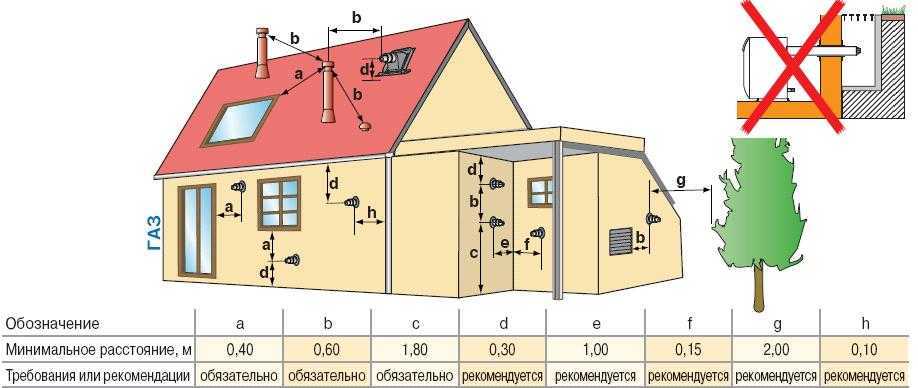

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также набор декоративных накладок и наконечников с болтами крепления.

Нормы вентиляции газовой котельной согласно СНиП

При выполнении приточно-вытяжной системы необходимо строго соблюдать все требования СНиП от 2.04. 05-91.

Для газовых котлов необходимо учитывать трехкратный воздухообмен за 1 час, а если такая вентиляция не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха принимать согласно приложению. 11 СНиП:

• Помещение газовой котельной должно быть оборудовано вентиляцией, при этом выход воздуховода должен располагаться на потолке.
• Подача воздуха осуществляется через вентиляционный канал или через отверстия в нижней части дверей.
• Расход рассчитывается по мощности котла: на 1 кВт мощности должно приходиться не менее 0,08м2 воздуха.
• Приходящие из соседнего помещения: на 1 кВт мощности — свыше 0,3м2 отверстий.

Другие положения по оборудованию системы вентиляции можно найти в юридических документах.

Твердотопливные отопительные котлы — монтажный чертеж

Содержание:

1. Особенности эксплуатации твердотопливных котлов 2. Классификация твердотопливных котлов 3. Одноконтурные и двухконтурные котлы 4. Традиционные и газовые генераторный принцип работы 5. Летучий и энергонезависимый вариант 6. Безопасность твердотопливных котлов

Если в поселке нет магистрального газопровода, при создании тепловой сети в частном доме устанавливается многофункциональный твердотопливный теплогенератор или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, так как при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети могут привести к поломке оборудования. В этом случае твердотопливный отопительный котел – лучшее решение проблемы.

Виды вентиляции для работы газовых котлов

Система вентиляции представляет собой перечень элементов для забора и удаления воздуха и различается по следующим признакам:

• По принципу формирования воздухообмена ( естественная и принудительная тяга).
• По предварительной записи. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальные и простые).

Рассмотрим более подробно первые два вида вентиляции.

Общие сведения о котлах, их размещении

Газовый котел – это оборудование, позволяющее нагревать и поддерживать воду на определенном уровне температуры за счет тепловой энергии, получаемой в результате сжигания газа. Процесс горения газа сопровождается выделением побочных продуктов, представляющих значительную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения процессов жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и о самом природном газе: он взрывоопасен и требует особого обращения при использовании.

В частных домах используются различные газовые котлы, у которых разные требования к воздухообмену. Установлены требования к размещению мощного напольного оборудования. Такие агрегаты могут быть установлены в отдельном специальном здании, в пристройке к основному дому, на чердаке, в подвале или в цокольном этаже.

Дополнительные требования предъявляются к помещениям, на которых размещается напольный газовый котел:

1. Площадь не менее 4 кв.м.
2. Объем помещения не менее 8 куб.м. м.
3. Высота потолков не менее 2,2 м.
4. Ширина входного проема не менее 80 см.
5. Наличие не менее одного окна с прямым выходом воздуха с открывающимися створками для проветривания.
6. Наличие открытого подвода воздуха — щели в стеновом или оконном профиле, через которую постоянно подается кислород.
7. Поскольку объект относится к категории взрывоопасных, площадь остекления в нем должна превышать 0,05 кв. м. за 1 куб.м. м. объем помещения.

Использование цоколя и цоколя допускается с ограничениями при соблюдении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и резервной вентиляционных систем, т. к. неисправность воздухообменной конструкции приведет к взрывоопасности.

Чаще всего используются настенные котлы малой мощности. Средняя мощность таких отопительных агрегатов составляет 30 кВт. Они обеспечены производительной и удобной камерой внутреннего сгорания. Это оборудование имеет менее строгие требования к размещению. Настенные котлы можно разместить в подсобном помещении, на кухне или в ванной.

Настенный газовый котел можно разместить на кухне

1. Подача объемов кислорода, необходимых для процесса прямого сжигания. При недостаточной подаче свежего воздуха горение провоцирует выделение избыточного количества вредных соединений.
2. Созданы оптимальные условия для эффективной работы оборудования.
3. Удаление продуктов горения и самого газа из помещения в случае неисправности оборудования.

Классификация вентиляционных систем, применяемых в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточные, вытяжные, комбинированные (соосные).
3. По исполнению: канальные или цельные, без каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность устройства, его функциональные особенности.
2. Площадь комнаты.
3. Загрузка котла (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и т.п.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом.

Естественная вентиляция в газовой котельной

Если в доме имеется котел мощностью до 30 кВт, то достаточно обеспечить подачу воздуха, оборудовав внизу стены вытяжной зонт или дверь. Таким источником может служить яма диаметром 10-15 см.

Для создания вентиляционного канала для притока воздуха необходимо:

1. В отверстие установить отрезок трубы из любого материала (пластик, асбестоцемент).
2. Прикрепите москитную сетку к внешней стороне ее конца.
3. Воздухозаборник целесообразно установить рядом с топкой в ​​стене, чтобы воздух мог подсасываться непосредственно в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оснащен защитной сеткой от насекомых и зонтом наверху для защиты от осадков.

ЭТО ВАЖНО ЗНАТЬ! Диаметры вытяжных и приточных вентиляционных труб должны быть одинакового размера для оптимального воздухообмена.

Дверь в котельную, если она оборудована решеткой в ​​нижней части, также может служить вытяжным элементом.

Рекомендуем ознакомиться: 5 бесшумных современных вытяжек для дома — критерии правильного выбора

Свой теплотехник

Установка твердотопливного котла своими руками вполне по силам любому грамотному человеку, достаточно знать некоторые особенности. Мощность котла, диаметр труб отопительного контура и многое другое лучше рассчитать специалисту. Также следует решить, будет ли техника работать на определенном виде топлива или приобретать комбинированное, предусматривающее загрузку разными видами топлива.

Перед началом установки следует разобраться в технологии и изучить схему.

Процесс не сложный, не длительный, но ответственный. Монтаж данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможна некачественная работа отопления, выражающаяся в перерасходе топлива, недостаточном обогреве помещения или даже выходе из строя твердотопливного котла.

Перед покупкой прибора следует рассчитать значение требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и коэффициента теплопроводности стен (данные взяты из таблиц), а также решить какую автоматику поставить в будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточной, но и комбинированной, то есть приточно-вытяжной.

Этот процесс происходит при принудительном нагнетании воздуха через приточные и вытяжные трубы вентиляторами. За час такое устройство перекачивает не один десяток кубометров свежего воздуха.

В современных вентиляционных установках имеется контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие системы вентиляции подразделяются:

Моноблочные установки. Устройства этого типа можно установить в любом помещении.

Приточно-вытяжные системы. Забор и выпуск воздуха здесь осуществляется принудительным способом. Такое оборудование обычно устанавливают в подвальных помещениях, в основном там, где используются высокопроизводительные газовые котлы.

Самый лучший и безопасный тип приточной вентиляции – котел с коаксиальным дымоходом. В эту комбинированную трубу по внешнему зазору забирается свежий воздух с улицы, а через внутреннее отверстие выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает КПД котла, так как в помещение подается уже нагретый воздух, за счет встречного выброса выхлопных газов через внутреннюю трубу.

Процесс монтажа

Дымоход может быть как внутренним (внутри дома), так и наружным (снаружи дома). Рассмотрим процесс установки для каждого варианта.

Вне дома

• Прикрепите горизонтальный участок сэндвич-трубы, который будет проходить через стену, к патрубку котла,
• изолировать этот участок и отверстие в самой стене,
• приделать тройник с ревизией и установить заглушку,
• нарастить трубу с последующими звеньями на нужную высоту. В качестве крепежных элементов используются скобы, с помощью которых труба крепится к стене с шагом 2 м,
• прикрепляют конический наконечник к верху конструкции,
• укрепляют стыки хомутами,
• окрашивают поверхность трубы с термостойкой краской.

В Доме

• разметить места выхода дымохода в перекрытиях и кровле,
• вырезать отверстия в конструкциях,
• соединить патрубок котла с переходником-переходником,
• прикрепить тройник и ревизию,
• прикрепить лист стали и установить магистраль кронштейн,
• нарастить трубу на необходимую высоту,
• в месте перехода полов смонтировать защитную конструкцию (проходную трубу) из оцинкованной стали, в которой нужно прорезать отверстие чуть больше диаметра дымоход. Затем заготовку надевают на дымоход и закрепляют к стенкам проема в потолке,
• закрепить дымоход настенными кронштейнами и усилить стыки хомутами,
• установить защитный колпак поверх трубы.

Выходной участок вентиляционного канала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее чем на 0,5 м, если дымоход находится на расстоянии не более 1,5 м от парапета и верхней кромки кровли,
2. над коньком или парапетом или находиться на их уровне, если труба находится на расстоянии 1,5 — 3 м от конька и парапета,
3. быть не ниже условной линии, проведенной от конька под углом 10º — при высоте флюгера более 3 м относительно конька,
4. над плоской крышей не менее чем на 50 см.

Посмотрите видео по устройству дымохода:

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного обустройства такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц в систему.

Рекомендуем ознакомиться: Организация вентиляции естественного и принудительного типа на кухне

А также при снижении притока воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котлов, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Размеры котла в частном доме: нормы, стандарты, виды

Архитектурно-строительные работы. Общие чертежи (вариант закрытой системы дымоудаления) (из ТП 903-1-199) Альбом 5.14. Котел. Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 6.3. Подпропетровская установка.

Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 9.10. Податчик документов ДЭ-16(10)-14ГМ. Назначение изготовителя щита управления автоматикой и приборами (из ТП 903-1-199) Альбом 9.18 Устройство водоподготовки.

Задание изготовителя на щиты управления автоматикой и КИПиА (из ТП 903-1-199) Альбом 11.3.Котели. Связь механизмов комплаенса с контролирующими органами Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (из ТП 903-1-199)

Неприменимо Документ утвержден: Главпромстройпроект Госстроя СССР, Постановление № 11. 41 от 10.11.1983

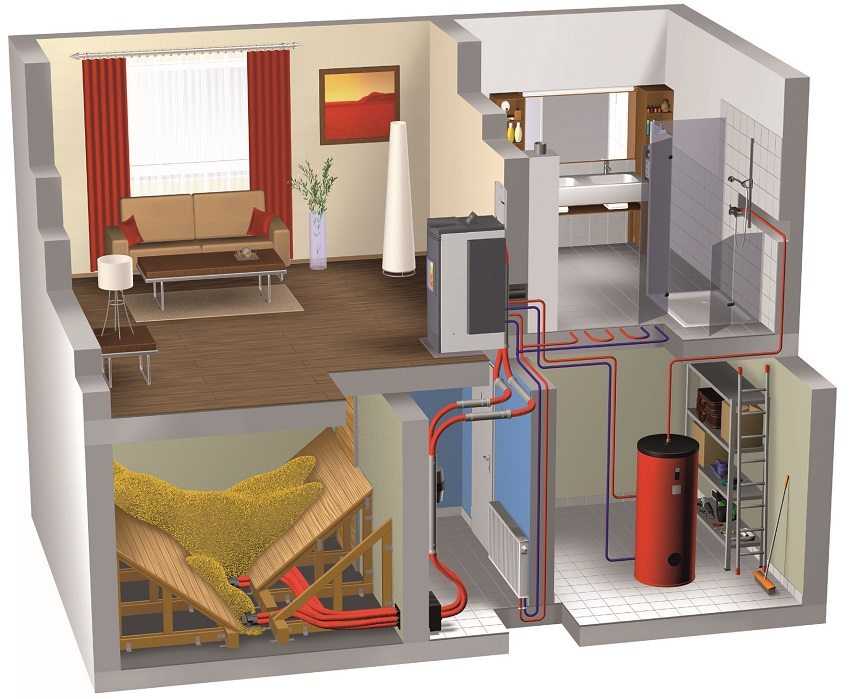

Тепло в доме — установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления на твердом топливе. Не у всех есть возможность подключить газ, не у всех хватает средств на отопление дома электрическим котлом. Однако установка твердотопливного котла достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами отопления дома.

При подключении к автоматике эти устройства вполне конкурентоспособны. В этом плане с ними можно конкурировать, если только котлы длительного горения.

Расчет системы вентиляции

От правильной установки вытяжных устройств в котельной зависит работоспособность газового оборудования и безопасность людей; поэтому не следует стремиться делать все самостоятельно ради экономии.

НА ЗАМЕТКУ! При составлении проекта необходимо максимально приблизить выход подающей трубы к топливной камере для лучшего притока воздуха и, соответственно, для оптимального сгорания топлива.

При расчете системы вентиляции важно знать следующие параметры:

• Скорость воздуха.
• Объем помещения с учетом высоты потолка.
• Воздухообмен в помещении в единицу времени.

Объем воздушного пространства рассчитывается по следующей формуле V = L × S × H × n, где: V — объем воздуха, подлежащий обмену за 1 час; L – длина комнаты; S — ширина; Н — высота; n — скорость воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную нагрузку на 25-35%.

Устройство системы вентиляции

Вентиляционный канал должен располагаться возле газового котла

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя трубка используется для удаления продуктов сгорания, а во внешнюю камеру поступает кислород.

При установке вентиляции соблюдайте правила:

• к дымоходу подключается не более двух видов газового оборудования;
• вентиляционная шахта герметично изолирована;
• система подачи и отвода выполнена из негорючих материалов;
• очистной канал делается на 25 см ниже основного
• от трубы горизонтального дымоудаления до потолка должно быть не менее 20 см;
• выходное отверстие колпака изолировано от холода термостойкими материалами.

Для настенного котла с открытой топкой устраивают отдельные трубы подачи воздуха и дымоудаления, с отверстиями, предусмотренными друг напротив друга. Система оснащена обратным клапаном для предотвращения опрокидывания штока.

Автономные блочно-модульные котельные для многоквартирного дома в Москве

Принципы функционирования мини-котельной

Мини-котлы – это специальные установки, представляющие собой емкость с отопительным оборудованием. Базовый агрегат оборудован одним или несколькими бойлерами для нагрева воды. Они отличаются своей мощностью и объединены в общую сеть. В контейнере находится насос, мощность которого позволяет обеспечить необходимое давление для системы отопления. Газ мини — котельные могут работать в автоматическом режиме. Установленное в контейнере оборудование контролирует циркуляцию и работу теплоносителя.
Работа отдельной мини-котельной основана на нескольких принципах. В первую очередь температура в котлах достигает определенного значения. Мощное циркуляционное оборудование задает направление теплоносителя. Автоматика позволяет добиться бесперебойной работы. Газовые котлы в редких случаях требуют дополнительного обслуживания, в этом их преимущество перед твердотопливными установками. Мини котельная цена со временем окупается многократно, позволяет избежать строительства специальной пристройки. Установка такой установки и подключение к системе отопления здания займет всего несколько дней.

Проблемы систем централизованного теплоснабжения

Стоимость централизованного теплоснабжения постоянно растет. Несмотря на то, что цены на тепло растут, жители индивидуальных домов неделями не получают горячую воду из-за плохого состояния системы отопления.
В централизованных системах инженерные коммуникации подвержены сильному износу. Они быстрее приходят в негодность, потому что сервисные компании не спешат выполнять свои обязанности. Также самой распространенной проблемой является отключение горячего водоснабжения в летний период из-за проведения работ по обслуживанию городской системы, такие работы могут затянуться на довольно длительный срок, дома, имеющие собственную автономную котельную, не сталкиваются с такой проблемой. проблема. Обслуживание автономной крышной котельной производится по мере необходимости и занимает от одного до нескольких дней, в зависимости от вида работ. Совокупность этих факторов приводит к росту популярности блочно-модульных котельных, проектирования индивидуальных систем отопления. Этот вариант экономически эффективен и относительно независим.

Преимущества использования мини-котельных

К преимуществам автономных установок относятся их компактные размеры. Небольшие мини-котельные пользуются устойчивым спросом на рынке отопительного оборудования. К преимуществам использования газовых мини-котельных можно отнести:

• эффективность и экономичность;
• доступная стоимость;
• простота установки;
• эксплуатационная надежность;
• высокая эффективность;
• возможность работы в автоматическом режиме без стороннего вмешательства;
• автоматическое отключение при возникновении аварийной ситуации.

Все мини-котельные делятся по типу используемого топлива. Ими могут быть газ, твердые и жидкие элементы, электричество. Газовые мини-котельные считаются наиболее экономичным и экологичным вариантом. Они также подходят для городских условий. Многие жилые дома содержат установки этого типа.

Использование крышных котельных многоквартирных домов

Автономное отопление с автономной котельной позволяет гарантированно получать тепло и платить только за себя. Даже некоторые госучреждения отдают предпочтение полному переоснащению котельных и замене их блочно-модульными конструкциями. Такое оборудование более эффективно в разных географических районах. Современные многоэтажные дома также оборудованы системами отопления квартир. Удобная конструкция крышных котельных позволяет самостоятельно регулировать параметры системы отопления и поддерживать нужный микроклимат.

Особенности монтажа и комплектации

Как правило, монтаж газовой мини-котельной производится снаружи строения, которое нуждается в отоплении. Строительство дополнительной пристройки не требуется. Трубопроводы заводятся в помещение через стены. Мини-котельная управляется с помощью специального пульта управления. Он устанавливается внутри здания и напрямую соединяется с котлом с помощью кабеля.

Мини-котельные характеризуются топкой открытого типа, циркуляционным насосом и газовой горелкой. Установки могут быть дополнительно оснащены пожарной сигнализацией, системой аварийного оповещения, отдельной дымовой трубой.

Сегодня купить мини котельную Это избавить себя от многих проблем. Такая установка работает на магистральном газе или сжиженном газе. Все агрегаты оснащены циркуляционными насосами. Газовые мини-котельные устанавливаются в специальном металлическом коробе со специальными нагревателями. Стенки этой коробки изготовлены из стальных листов, которые перемежаются плитами утеплителя из минеральной ваты. Состояние котла контролируется оператором дистанционно. В случае возникновения аварийной ситуации на пульт управления поступает сигнал, и установка автоматически прекращает работу.

По запросу предоставляется схема, сертификат, разрешение, паспорт. Купить газовую мини-котельную можно воспользовавшись формой обратной связи, или позвонив по тел. 8 (8452) 40-05-31,76-10-17

Требования к помещению с газовым котлом согласно СНиП

Для установки газового котла и оборудования в отдельном помещении необходимо следующее помещение выбрано или подготовлено.

• Если мощность котла ≤ 60 000 Вт, то достаточно высоты потолка 2,2 метра. При мощном оборудовании уже нужны потолки от 2,5 метров и более.
• Помещение должно быть оборудовано вентиляцией с трехкратным воздухообменом в час. Расчет вентиляционного канала производится по специальной формуле:

• Жалюзийные решетки устанавливаются в помещениях с газовым котлом и плитой. Они отвечают за поступление воздуха в помещение и рассчитываются по следующей формуле:

• В помещении должно быть окно с выходом на улицу. Площадь остекления окна должна быть не менее 8⁄10 квадратных метров, но с расчетом 3⁄100 на 1 кубический метр помещения.

• Общий объем помещения для установки одного газового котла должен быть ≥ 7,5 куб. м. Для установки двух газовых котлов ≥ 15 куб.м.;

При установке газовых котлов мощностью 60 000 Вт, а также в следующих помещениях:

• Подвальные помещения;
• Отдельно стоящие печи;
• Печи на первом этаже, изолированные от других помещений.

Должен быть установлен сигнализатор загрязнения.

• Дымоход помещения с газовым котлом оборудуется согласно паспорту котла.

Котельная документация

Допустим, вы оборудовали топку с соблюдением всех требований. Покупка котла? Это слишком рано. В первую очередь проверьте, не потерялись ли старые бумаги на газ, и вынесите их на свет божий:

1. Договор на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
2. Все документы на газовый счетчик. Ни один котел не может быть установлен без счетчика. Если его еще нет, тут ничего не поделаешь, нужно ставить и устраивать, но это уже другая тема.

Теперь можно купить бойлер. Но, купив, устанавливать рано:

• В БТИ нужно внести изменения в техпаспорт на дому. Для приватизированных квартир — через организацию, эксплуатирующую дом. В новом плане должен быть чулан под котлом, и четко обозначено: «Печная» или «Котельная».
• Подать заявку в газовую службу на проект и техническое задание. В составе необходимые документы и технический паспорт на котел, значит его уже надо покупать.
• Установить котел (см. следующий раздел), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение согласовано.
• Вызвать специалиста для монтажа газопровода.
• Подать заявление газовикам на ввод в эксплуатацию.
• Дождитесь приезда инженера газовой службы, он все проверит, составит заключение о годности и даст разрешение на открытие запорного газового крана на котле.

Примечание: газовикам не разрешается давать разрешение физическим лицам на работу с газовым оборудованием. Поэтому для подключения газа к котлу придется вызывать специалиста или потом «решать вопрос» с инспектором при пуско-наладке. Как правило, первое дешевле.

Правила установки настенного и напольного котла

• Помещению с котельным оборудованием потребуется много света. На один кубический метр помещения приходится 0,03 м² оконный проем (коробка и детали оконной упаковки не учитываются). Требуется свободно открывающееся окно.
• Высота потолков в печи от 2м.

• Наличие приточно-вытяжной системы вентиляции. Воздух в котельной обновляется три раза в час … Это условие необходимо соблюдать, иначе есть риск загазованности помещения.
• Котельная от остального дома будет отделка огнеупорными перегородками , от сорокапятиминутный срок , то есть за это время материал перекрытия будет сдерживать пламя.

Четкой границы между правилами установки котельной в коттедже и в городском жилище нет. Все требования одинаковы. Сложность может заключаться в том, что в частном доме под систему водяного отопления необходимо выделить целый зал, а в квартире не всегда есть возможность совместить помещение с топкой.

Детали и оборудование

Требования к установке котла зависят от типа агрегата. Настенные водонагреватели отличаются меньшими показателями мощности, они меньше по размерам. Требования к ним более демократичны, чем по отношению к напольным.

Требования к напольным агрегатам:

• В дверце топки обязательно окно с окошком или сквозным отверстием для дополнительного забора воздуха. Лучше, если будет система вентиляции, при которой воздух удаляется через отверстие в потолке.
• Необходимость герметичного дымохода. Мощный газовый водонагреватель требует наличия специального дымохода, построенного по принципу «труба в трубе».

• Доступ к отопительному агрегату должен быть свободным , без нагромождения посторонних вещей.
• Сантехника и канализация обязательны.
• Допускается только скрытая проводка , оборудован отдельно стоящий распределительный щит.
• Напольный котел тяжелый, поэтому к полу предъявляются определенные требования. , на котором он расположен. Допускаются только негорючие и прочные покрытия – камень, брусчатка, керамическая плитка или бетон.
• Минимальная ширина входной двери 0,8 м.

Конечно, по СНиП допускаются и меньшие цифры, но с учетом всех требований, лучше под топку подбирать помещение площадью 4 м2, где потолки не ниже двух полтора метра со стенами, отделанными облицовочными материалами.

Газовый котел устанавливается в жилом доме, обязательно заземлить . Наиболее распространенным и рекомендуемым строителями является точечный вариант (с одним электродом). Рекомендуется установка универсального модуля ZZ-000-015.

Внимание! В топке не хранить никакие посторонние предметы , тем более легковоспламеняющиеся. Вытяжка и забор воздуха выведены в разные концы помещения.

Котел оборудован газовым счетчиком, который также установлен аккредитованных специалистов Горгаз.

Газоотвод

Нет необходимости сооружать под дымоход громоздкую кирпичную или асбестоцементную трубу. Лучше всего подойдет нержавеющая сталь или фуранфлекс, защитный рукав или керамика.

Фото 2. Настенный газовый котел с подсоединенным к нему газоотводом из нержавеющей стали.

Расположение относительно дымохода

Выбор дымоходного устройства зависит от того, какой камерой оборудован котел — открытый или закрытый . Расположение дымохода также определяется заранее. Проекты новостроек изначально ориентированы на внутренние дымоходы. Если в старом здании устраивается газовое отопление, делается наружный дымоход.

Диаметр и длина газоотвода

Сечение газоотвода — 5,5 см2 на 1 кВт мощности заявлено в паспорте. В современных зданиях в одну дымовую трубу можно вывести не более двух котлов или водонагревателей , расположенных на разных уровнях здания, а расстояние между входящими газовыми потоками не менее полуметра … Если оба тепловых пункта стоят на одном этаже , в дымоходе делают вырез на полуметровую высоту — это расстояние строго соблюдается. Конечный показатель сечения зависит от суммарной работы двух нагревателей.

Выход дымовых газов — строго вертикальный. Максимально допустимый уклон трубы не превышает тридцати градусов , а отклонение в сторону — не более на метр … Сечение наклонного канала равно или меньше сечения вертикальной трубы.

Площадь поперечного сечения дымовой трубы равна или больше площади поперечного сечения вытяжного канала. Горизонтальная часть дымохода наклонена в сторону котла на 2 см на каждый метр канала.

Ревизия устанавливается на горизонтальные сегменты. Внизу вертикальной трубы установлен тройник с заглушкой , снабженный конденсатным отверстием.

Количество колен

Степень «извилистости» трубы зависит от категории дымохода. Снаружи через стену проводится самая прямая труба, снаружи она уходит вверх — на нужную высоту.

Труба берет основание от котла, проходит через слои пола и поднимается над крышей. Труба по ходу образует два колена по сорок пять градусов.

Место выхода дымовых газов на крыше

Дымоход выше конька минимум 50 см и от него 150 см … При удалении 150-300 м верх трубы не ниже самого конька. Минимальная высота трубы на плоской крыше 100 см.

Важно! Труба выше ста восьмидесяти сантиметров требует дополнительного усиления!

Мощность

Очевидно, что мощность котла должна быть достаточной. Но он не должен быть чрезмерным, особенно если теплообменник чугунный. Капли конденсата из дымохода растрескают раскаленный чугун. Есть еще один опасный эффект: температура точки росы выхлопных газов составляет около 56 градусов Цельсия. Если температура воды на обратной линии отопления ниже, в камере сгорания может образоваться кислотный конденсат.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разница в мощности достаточно велика, но если в частном доме средних размеров установить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Необходимая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗ, бюро технической инвентаризации или у собственника. В любом случае вы можете использовать приблизительные данные, рассчитав для себя промежуточное значение. Максимальные значения мощности приведены для корпусов с минимальной температурой наружного воздуха -25/-40 градусов:

1. Однокомнатная квартира на средних этажах — 8/14 кВт.
2. Угловая квартира 60 кв.м. общая площадь на последнем этаже блока хрущевки — 20/28 квт.
3. Частный дом 100 кв.м общий — 24/38 кВт.

Дымоход и вентиляция для газового котла в частном доме

При монтаже вентиляции обязательно соблюдение норм. Нарушение правил установки может привести к пожару или взрывоопасной ситуации.

• Вентиляция и дымоход должны проходить через изолированные друг от друга каналы.
• Необходимо установить приточно-вытяжную вентиляцию в котельной.
• Необходимо, чтобы воздух циркулировал постоянно, поэтому вентиляцию нельзя закрывать.
• Размер вентиляционного окна должен быть не менее 1/30 площади котельной.
• В трубе дымохода допускается не более трех оборотов.
• Котел лучше устанавливать как можно ближе к дымоходу.
• Если дымоход проходит сквозь стену, то люков должно быть два. Основная и доработка. При этом ревизия должна располагаться ниже основной не менее чем на 25 см.
• На расстоянии 50 см от котла дымоход должен быть изготовлен из углеродистой или нержавеющей стали. Это связано с высокой температурой дымовых газов вблизи котла.

Также важно правильно вывести дымоход на крышу. От этого зависит мощность тяги и КПД котла. Для этого используется специальная схема:

• На плоской крыше трубу поднять не менее чем на 0,5 метра от крыши или парапета.
• Если выход на скат крыши ближе 1,5 метра от конька, то дымоход необходимо вывести на 0,5 метра выше конька.
• Если на скатной кровле труба выходит на 1,5-3,0 метра дальше конька, то трубу необходимо поднять своими руками на высоту не менее высшей точки конька.
• При выходе трубы более чем на три метра от конька необходимо измерить высоту трубы линией под углом 10 градусов от вершины.

Выбор котла для частного дома

Особенно важно правильно рассчитать необходимая мощность газового котла … Если выбрать слишком маленький котел, то его не хватит на полную отопления и в доме будет некомфортная температура. Но не стоит выбирать слишком мощный котел. В результате нерационально используется топливо и сокращается срок службы оборудования. Выбор следует делать с определенным запасом мощности, так как постоянная работа на пределе возможностей плохо сказывается на продолжительности эксплуатации.

Для правильного выбора следует использовать простую формулу .

Необходимо площадь отапливаемого помещения разделить на 10. Затем умножить на районный коэффициент. Это напрямую зависит от температурных условий региона, где находится дом.

• Для умеренных широт 1,0–1,2
• Для северных широт 1,5–2,0
• Для южных регионов 0,7–1,0

Эти расчеты дают приблизительную климатическую потребность в мощности. Для более детального и точного подбора следует также учитывать объем отапливаемого дома и качество утепления.

Особые требования к пристроенным котельным

Их не очень много. К пунктам выше добавляются три новых требования:

1. Пристройка должна располагаться на сплошном участке стены; расстояние до ближайших окон или дверей должно быть не менее 1 метра.
2. Должен быть изготовлен из негорючего материала с пределом огнестойкости не менее 0,75 ч (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны соединяться со стенами основного здания. Это значит, что фундамент надо делать раздельным, несвязным и возводить не три стены, а все четыре.

   Пристройка из негорючего строительного материала

На что обратить внимание. Если вы собираетесь устраивать котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, могут пойти на встречу и потребовать взамен изувечить площадь остекления.
