Фановый стояк в частном доме: монтаж, как сделать

Содержание

  1. Зачем он нужен
  2. Правила установки фановой трубы
  3. Монтаж
  4. Обзор цен

Канализация обязательно должна соединяться с вентиляционной системой. Это необходимо для поддержания в водоотведении постоянного давления и обеспечении отводов неприятных запахов. Фановый стояк в частном доме используется именно для таких целей.

Зачем он нужен

Для предупреждения проникновения в жилое помещение запахов из канализации в унитазах и раковинах применяются сифоны. В них после слива воды остается определенное количество жидкости. Уровень этой воды зависит от давления в системе водоотведения. Но, если в один момент в вертикальном стояке образуется вакуум, то вода из сифонов уйдет. Из-за этого нарушится работа системы.

Это может произойти, если пропускная способность сифона будет равняться количеству единовременного стока. К примеру, при диаметре отвода унитаза 110 мм и умывальника 50, используется сифон 150 мм. Тогда при спуске воды в унитазе и раковине сифон полностью перекроется.

Если дом одноэтажный, то установка фанового стояка не нужна, но в частном двухэтажном строении он является необходимым. Как определить, нужен ли фановый сток в двухэтажном доме:

  1. В доме есть бассейн;
  2. Участок небольшой и в непосредственной близости к дому расположен дренажный колодец или накопительная емкость;
  3. Магистральный стояк имеет малое сечение, меньше, чем у некоторых потребителей (скажем, унитаза).

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации. Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод.

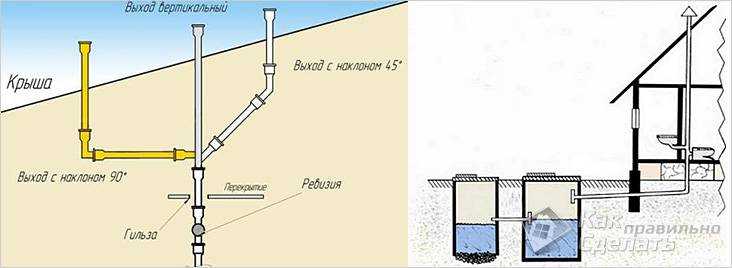

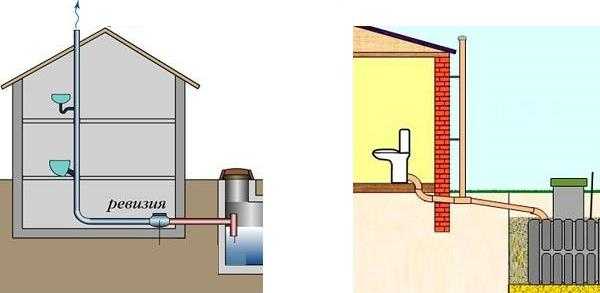

Схема фановой трубы

Существует несколько видов фановой трубы:

  1. Вертикальный;
  2. Горизонтальный;
  3. Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

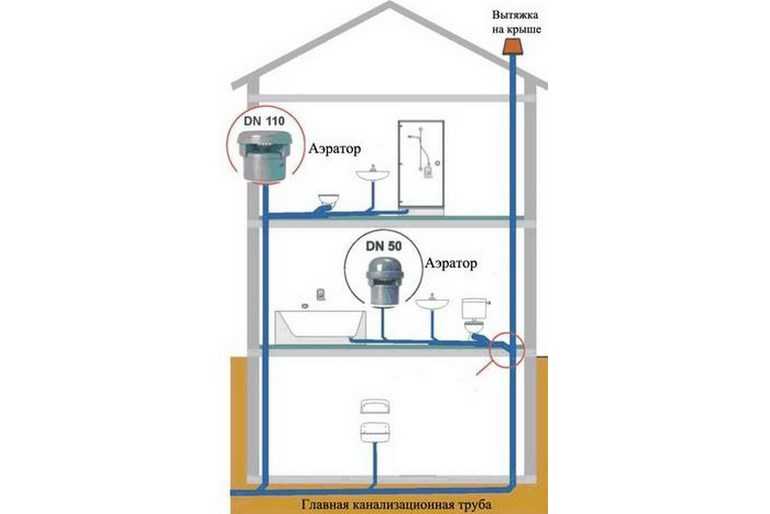

Принцип работы клапана

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться. Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Монтаж

Перед началом работы разрабатывается план. Уровень вентиляционного стояка должен находиться выше отводов потребителей в канализации. Кроме того, отдельно рассчитывается место расположения клапана и уклон отводов.

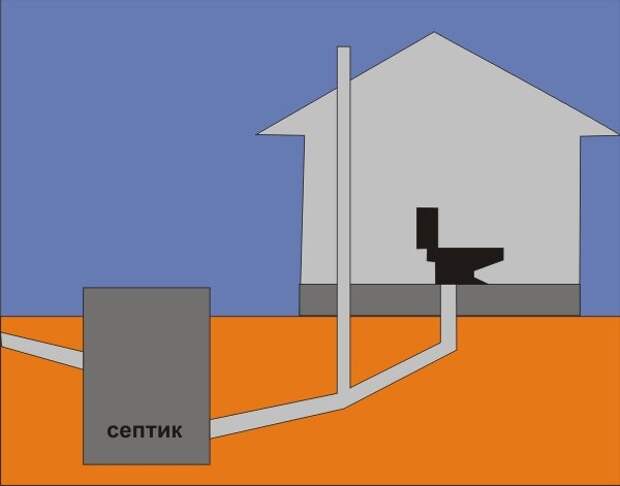

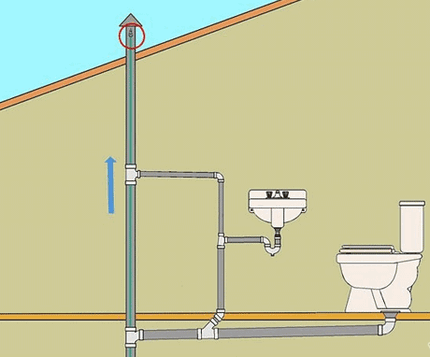

Принцип установки стояка

Рассмотрим, как это сделать самостоятельно:

  1. Вентиляционная труба соединяется с канализационной. На месте сцепления устанавливается сварное соединение. Если применяется резьба, то особое внимание нужно уделить герметизации коммуникаций;
  2. К фановой трубе можно подвести одновременно несколько потребителей. Это удобно, если дом небольшой, а отводов много. Тогда нужно каждый патрубок герметизировать отдельно. Стоит отметить, что большое количество сварных швов могут нарушить жесткость отвода;

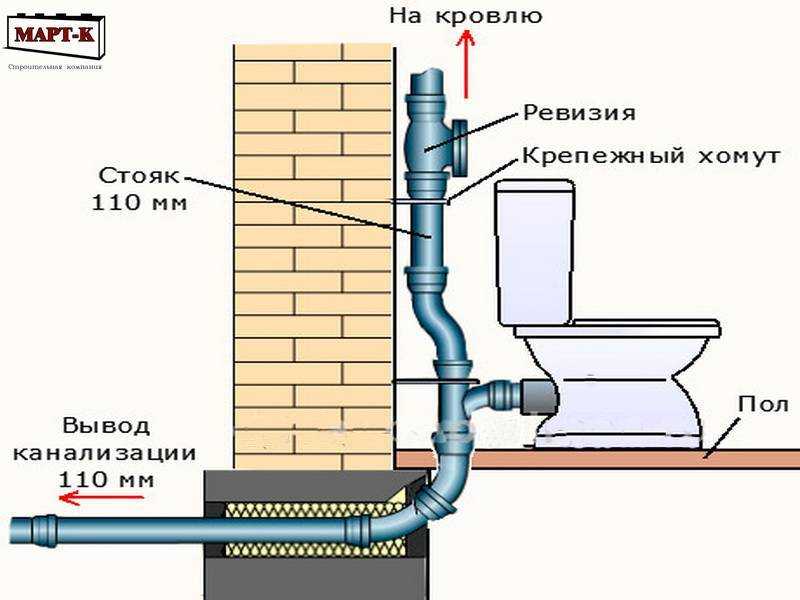

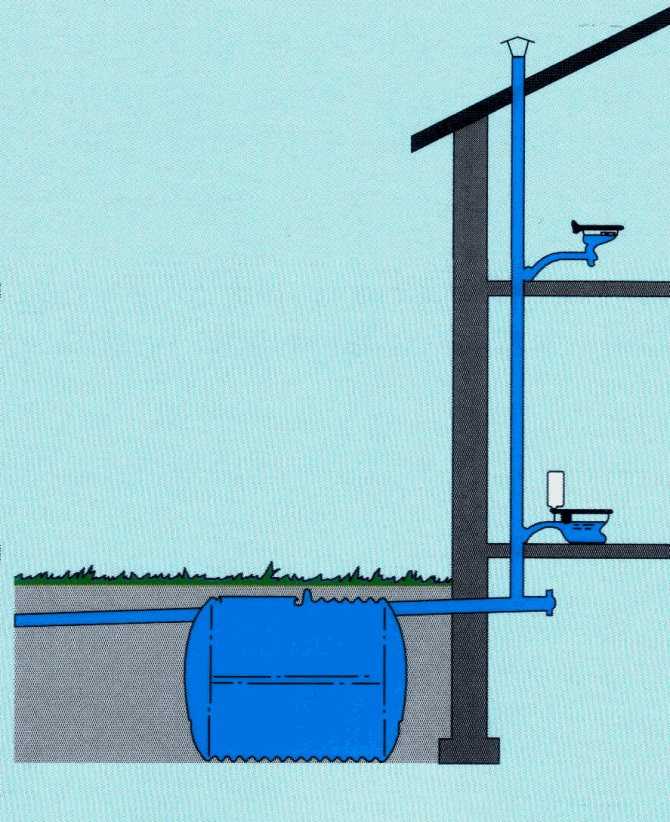

    Конструкция вентиляционного отвода

  3. Во время монтажа, стояк фиксируется к стене при помощи металлических хомутов. Существуют различные варианты: из пластика, резины, но стальные являются самыми надежными и жесткими;
  4. Зашивать фановую трубу на крыше нужно только используя гидро- и теплоизоляцию. Также высота отвода на кровле должна быть выше 50 см. Это очень важно для гарантии отсутствия запахов на чердаке;
  5. Специалисты утверждают, что установка на поверхности трубы различных дополнительных вытягивающих устройств может препятствовать работе всей вентиляционной системы. Но защитные решетки все же монтировать придется. Это защитит трубу от засорения;

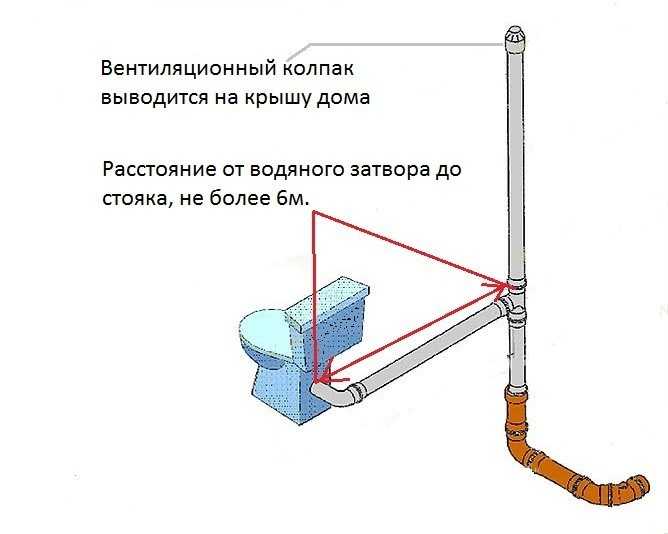

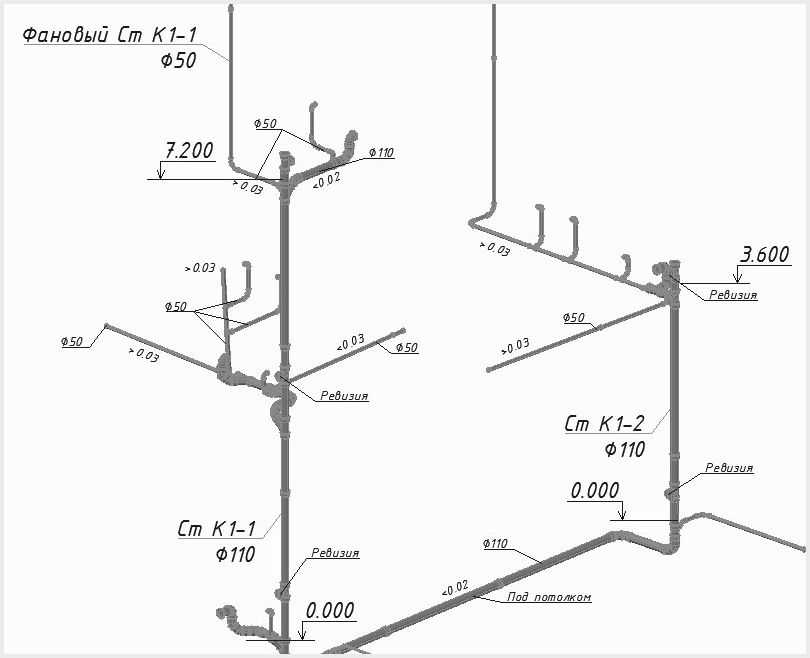

    Схема: вывод трубы на крышу

  6. Во время работы фановая труба может неприятно шуметь – часто эхо раздается во всем частном доме. Чтобы этого избежать коммуникация обматывается шумоизоляционной пленкой. Она изготавливается из слоя фольги и мягкой мембранной ткани. При работе канализации, она поглощает шум. Одновременно это покрытие выступает в качестве теплоизолятора.

Видео: Особенности монтажа фанового стояка.

Периодически вентиляционный фановый отвод придется чистить. Для этого можно вызвать специалистов, или выполнить всю работы самостоятельно. Для прочистки понадобится гибкий резиновый ершик или обычный сантехнический трос со щеткой на конце. Эту процедуру нужно проводить каждый год.

Обзор цен

Купить фановую трубу для частного дома можно в любом сантехническом магазине. Производители предлагают отводы, выполненные из ПВХ и стали. В зависимости от материала, из которого изготовлен отвод и его диаметра, значительно варьируется цена этой коммуникации. Помимо этого она может быть раструбной или фитинговой (для монтажа последней требуется установка дополнительного фитинга).

Вид отвода, материал и диаметр Стоимость, у. е./метр
Раструбная полипропиленовая, 50 мм 0,8
Стальная отводящая, 50 мм 0,9
Труба фановая из ПВХ, 40 мм 0,7
Пластиковая коммуникация, 110 м 2
Тройная угловая труба, ПВХ, 110 мм 2
Раструбная из ПВХ, 160 мм 2,5

Читайте также:

Как осуществить ремонт и замену канализационного стояка

Зачем нужна вентиляция в канализации в частном доме

Установка шарового крана на стояки

Фановая труба для канализации

Фановая труба для канализации в частном доме

Читайте в статье:

  • Из чего изготовлены фановые трубы
  • Процесс установки фановых труб
  • Фановые трубы используют в следующих ситуациях:
  • Правила установки

В любом частном доме просто необходимо обустроить систему, отвечающую за качественную вентиляцию помещений. Для обустройства данных конструкций наиболее подходящими считают фановые элементы, препятствующие разряжению воздуха в вентиляционной системе. Сифоны, также применяемые в процессе обустройства вентиляции, отличаются небольшими размерами и малым запасом воды. Но при длительном простое системы вода из сифона испаряется, что позволяет посторонним запахам без проблем проникать в систему вентиляции дома.

Использование фановых труб позволяет избежать перепадов давления внутри системы, обеспечивает работу системы при недостатке или полном отсутствии воды в сифоне. Данная проблема особенно актуальна для загородных домов, часто используемых для временного проживания. Плохая система вентиляции, пропускающая запахи канализации внутрь дома, становится причиной возникновения неприятных запахов внутри всего дома.

Даже не используемая достаточно долго, канализация способна накапливать летучие газы, которые при первой возможности поднимаются по вентиляционным каналам. При недостатке жидкости в сифоне, более теплый канализационный воздух способен проникнуть в помещение.

Из чего изготовлены фановые трубы

Элементы канализационных конструкций уже достаточно длительное время не изготавливают из асбеста, керамики или чугуна. Современным материалом принято считать недорогой, легкий и удобный в монтаже пластик. Чаще всего для обустройства герметичных канализационных систем используют ПВХ элементы в комбинации с уплотнителями из резины. При этом необходимо помнить, что каждый из видов труб необходимо использовать с учетом последующих условий эксплуатации и рабочих температур. Для подключения посудомоечных и стиральных машин, использующих для своей работы воду с высокой температурой, необходимо использовать специальные, предусмотренные для этих задач трубы.

Огромный ассортимент труб и фасонных элементов позволяет проводить монтаж систем канализации практически любой конфигурации.

Процесс установки фановых труб

По существующим нормативам и нормам, при монтаже канализационных систем в малоэтажных домах можно обойтись без применения фановых элементов. Это связано с тем, что для небольших жилых объектов характерно малое количество отходов и выделяемых неприятные запахи нечистот.

Вытяжные трубы необходимо устанавливать, если общее количество стоков сопоставимо с размером трубопровода канализации. Если брать для примера частный дом, данный объем способен одновременно повлиять на спуск в ванной и спуск унитазного бачка.

Но рассмотрев данный вопрос более детально, можно прийти к выводу, что это практически невозможно. Чаще всего диаметр трубы, подключаемой к сливу ванны и унитаза, не превышает 110 мм, а диаметр спускного отверстия бачка не бывает более 70мм, диаметр сифона устанавливают не более 50 мм. Другое сантехническое оборудование, используемое в современном доме или квартире, рассчитано на использование небольших стоков, не сильно влияющих на общую ситуацию.

Если стоит задача обустроить несколько санузлов, использование фановых труб оправдано и необходимо.

Фановые трубы используют в следующих ситуациях:

  • если в коттедже предусмотрено установить несколько унитазов или ванн, расположив их на разных этажах дома;
  • если канализационные стояки будут обладать сечением 50 мм;
  • в общую систему канализации включены бассейны, влияющие на общий объем канализационных стоков;
  • на участке предусмотрено использование септиков, способных стать причиной малоприятных запахов.

Правила установки

При монтаже вытяжных труб следует придерживаться двух основных правил:

  1. Диаметр вытяжной трубы должен быть равен или превышать сечение отвода канализации.
  2. При расположении окончательной секции вытяжки необходимо найти место с хорошим притоком свежего воздуха.

При возведении фановых труб применяют те же методы и технологии, что и в процессе монтажа стояков. Если разобраться, вытяжную систему можно назвать конечным элементом канализации, устанавливаемую в предварительно спроектированный канал вентиляции.

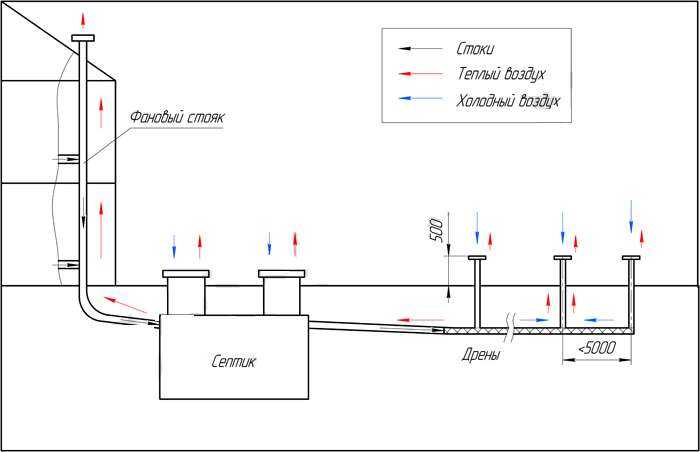

Установка фановой трубы в комбинации с общей системой канализации и септиком

Достаточно часто, если не предусмотрено необходимое количество выходов для вентиляции, можно провести вытяжные конструкции сквозь стены помещения. На появившиеся после этого отверстия на наружной части стены можно установить декоративные элементы, решетки.

Фановая труба для канализации в частном доме поможет избавиться от неприятных запахов даже в помещениях с правильно обустроенной вытяжкой и системой вентиляции.

Сифоны, используемые в санитарном оборудовании и трапах, отличаются малыми размерами и не способны вместить в себя большой объем воды. Это приводит к тому, что при не регулярном использовании влага способна полностью испариться и открыть путь воздуху из системы канализации.

При установке фановых труб проблема с проникновением неприятных запахов из канализационной системы практически полностью решается, теплый воздух из всех санприборов без проблем выводится в атмосферу.

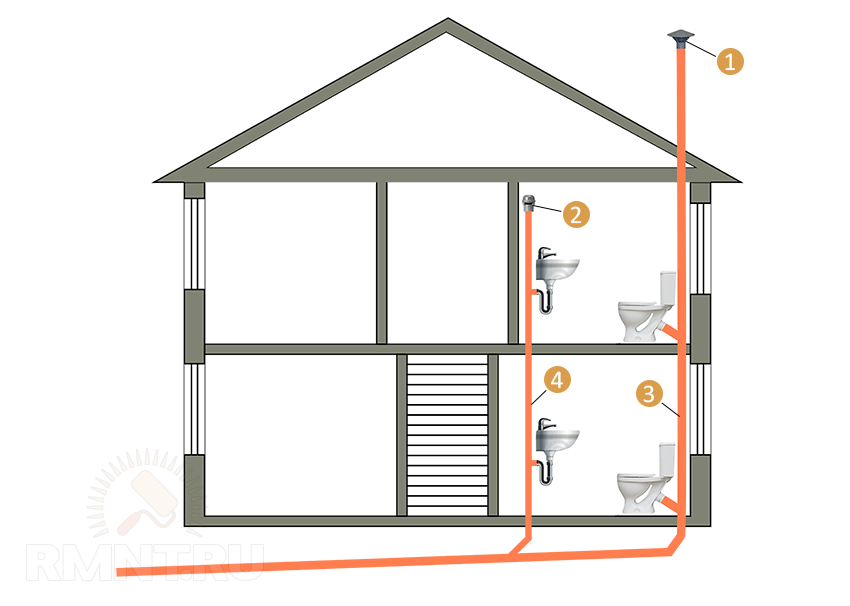

При наличии одного или двух стояков канализации, фановые трубы можно с легкостью вывести на крышу коттеджа или частного дома. С увеличением количества стояков, внешний вид здания будет испорчен за счет большого количества вытяжек на крыше.

При наличии более трех канализационных стояков, существует возможность установки одной фановой конструкции и оборудование других стояков клапанами, состоящих из пружины и уплотнителя из резины. Данный вакуумный клапан предназначен для подачи воздуха в трубопровод при появлении разряженного объема, возникающего при спуске воды в системе. После выравнивания давления клапан надежно запирается, не пропуская запахи в систему.

Существует мнение, что вакуумные клапаны способны с успехом заменить фановые трубы. Но если на участке предположено размещение очистных сооружений, канализационная вытяжка просто необходима для отвода канализационных испарений.

Строительные нормативы и нормы, основанные на теоретических расчетах, законах физики и многолетнем опыте установки данных систем, предполагают прокладывание вытяжных коммуникаций и систем вентиляции по контуру отапливаемых площадей. При этом конечная секция должна располагаться в области расположения более холодных масс воздуха.

Монтаж фановых труб недопустимо проводить в помещениях чердака. Это связано с тем, что в причердачном пространстве будет постоянно накапливаться неприятный запах, проникая затем в другие помещения верхних этажей здания.

Фановые трубы канализации, что это такое и зачем они нужны


Watch this video on YouTube

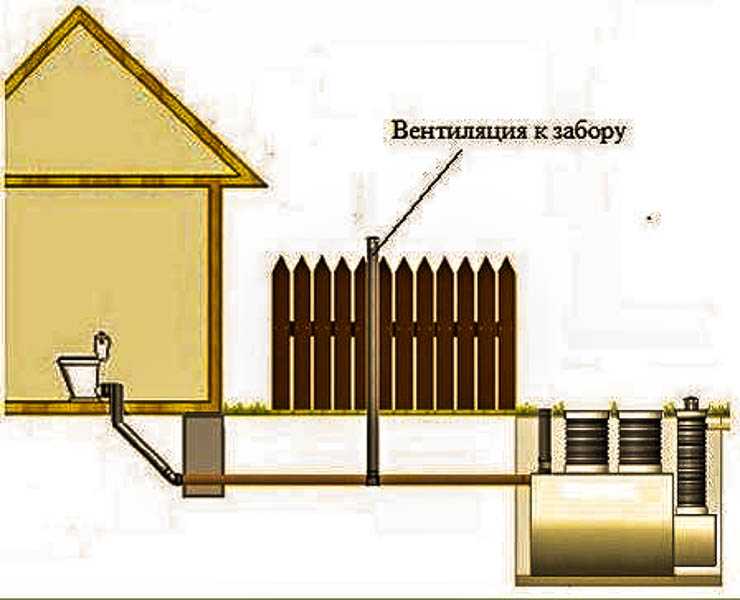

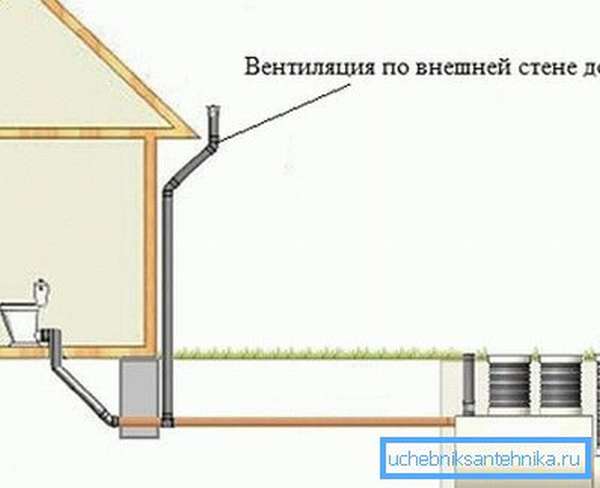

Установка канализационных вытяжек вблизи наружных стен строения может в значительной мере испортить внешний вид здания. Движущиеся вверх испарения от нечистот способны через сравнительно небольшое количество времени оставить неприятный налет на крыше и верхних элементах дома.
