Обогрев труб холодного водоснабжения греющим кабелем для дачного дома: Обогрев канализационных труб греющим кабелем
Обогрев водопровода греющим кабелем — как обогреть водопровод на улице в частном доме
Обогрев водопровода диаметром до 50 мм обычно выполняется саморегулирующим кабелем и осуществляется несколькими способами, всё зависит от потребности и наличия доступа к трубам. Если к водопроводу есть беспрепятственный доступ или подвод воды только планируется, то стоит обратить внимание на обогрев труб снаружи, так как этот способ проще в монтаже. Но если труба уже закопана в землю и доступа к водопроводу нет, то кабель монтируется внутрь трубы.
Выбор необходимой мощности подогреваемыого водопровода
Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию.
Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.
Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции. А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>
Таблица теплопотерь
Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице
|
толщина теплоизоляции [мм] |
ΔT°С |
Диаметр трубопровода, мм |
||||||
|
8 |
15 |
20 |
25 |
32 |
40 |
50 |
||
| Расчетные тепловые потери на 1 погонный метр трубы, Вт/м | ||||||||
|
10 |
30 |
5,8 |
8,6 |
10,5 |
12,3 |
14,9 |
17,9 |
21,6 |
|
13 |
5,0 |
7,2 |
8,7 |
10,2 |
12,2 |
14,5 |
17,3 |
|
|
16 |
4,5 |
6,4 |
7,6 |
8,8 |
10,5 |
12,3 |
14,7 |
|
|
19 |
4,1 |
5,7 |
6,8 |
7,9 |
9,3 |
10,9 |
12,8 |
|
|
20 |
4,1 |
5,6 |
6,6 |
7,6 |
8,9 |
10,5 |
12,3 |
|
|
25 |
3,7 |
4,9 |
5,8 |
6,6 |
7,7 |
8,9 |
10,5 |
|
|
30 |
3,4 |
4,5 |
5,2 |
|
6,9 |
7,9 |
9,2 |
|
|
32 |
3,3 |
4,4 |
5,1 |
5,7 |
6,6 |
7,6 |
8,8 |
|
|
40 |
3,0 |
3,9 |
4,5 |
5,1 |
5,8 |
6,6 |
7,6 |
|
Подбор длины кабеля для обогрева водопровода
Длина изделия для обогрева водопровода подбирается исходя из расчетов необходимой мощности на погонный метр трубы и номинальной мощности кабеля.
Например если необходима мощность 30 Вт на один метр трубы, то нам понадобится 2 метра кабеля мощностью 15 Вт/м или 1 метр 30 Вт/м. Первый вариант во многих случаях будет предпочтительней, так как значительно увеличит площадь обогрева.
Обогрев водопровода снаружи трубы

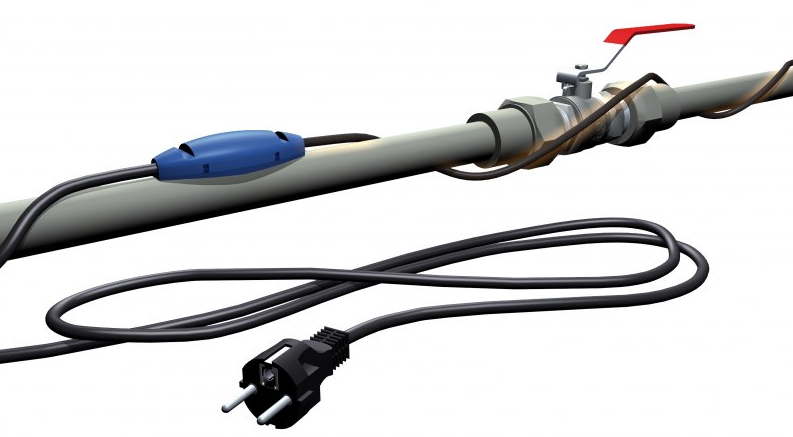

Для обогрева водопровода снаружи трубы применяется саморегулирующийся кабель с полиолефиновой или ПВХ оболочкой. Он дешевле, чем кабель для использования внутри трубы и не может быть применим с питьевой водой. Существуют как готовые комплекты, так и кабель в отрез.
Монтаж греющего кабеля снаружи трубы
При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.
Как подключить подогревающий кабель для водопровода и избежать ошибок при монтаже системы обогрева снаружи трубы
- не крепить кабель металлическими изделиями;
- избегать крепления на острых краях;
- соблюдать допустимый радиус изгиба;
- узел соединения греющего кабеля с силовым крепить на трубе;
- для пластиковых труб использовать металлизированный скотч в роли подложки;
- минимальное расстояние между витками 30 см;
- для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.
Готовые комплекты для наружного применения

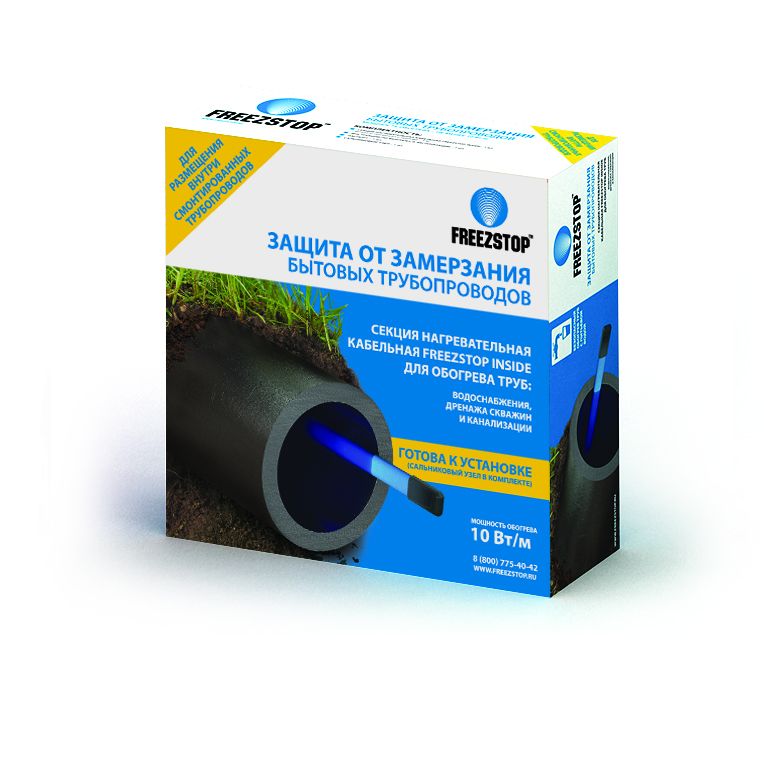

Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м
Комплект резистивного кабеля для труб IQ PIPE CW 15 Вт/м
Кабель двужильный FS 10 Вт/м со встроенным термостатом и вилкой для обогрева труб
Кабель в отрез

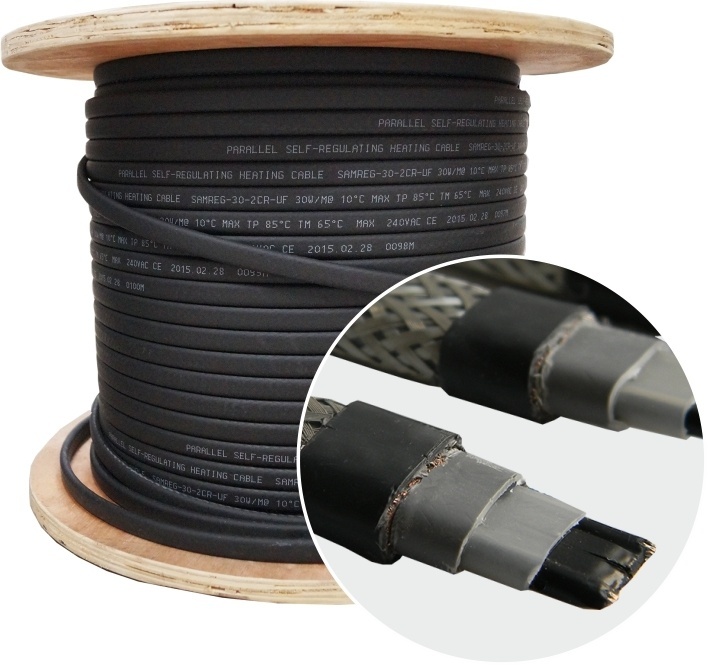

СБО-16P Кабель нагревательный саморегулирующийся без оплетки 16 Вт/м
TSD-17P кабель нагревательный для труб 17 Вт/м
Саморегулирующийся кабель для обогрева труб SRL-16 CR
Перейти в раздел

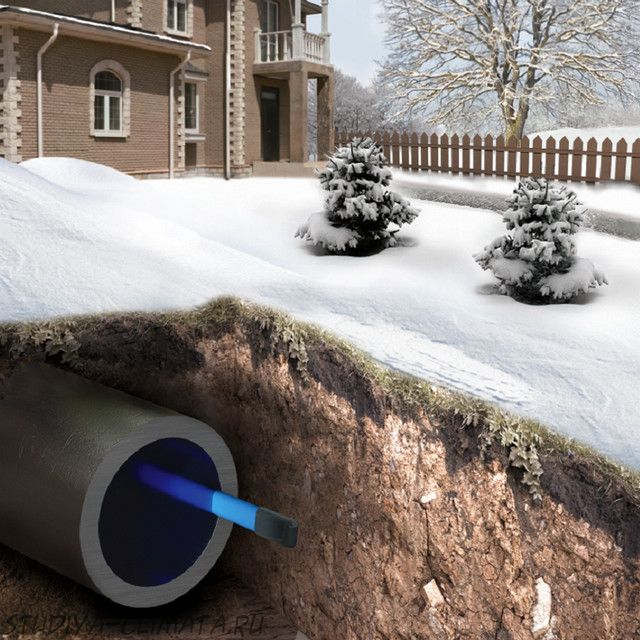

Обогрев водопровода внутри трубы

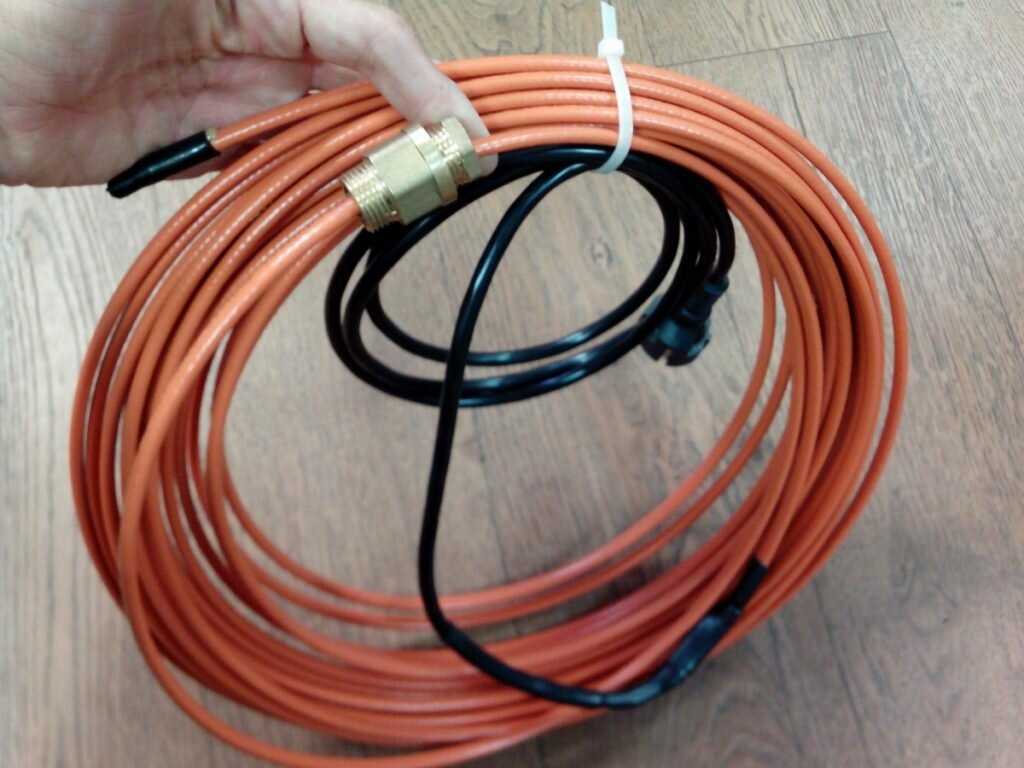

Для подогрева водопровода внутри используется кабель с оболочкой из пищевого фторполимера, он не токсичен и не подвергается разрушению при постоянном нахождении в воде. Для питьевой воды применяется специальный сертифицированный кабель, например Frostguard, его пригодность подтверждена сертификатом соответствия. Использовать изделия с полиолефиновой оболочкой для питьевой воды запрещено.
Важно:

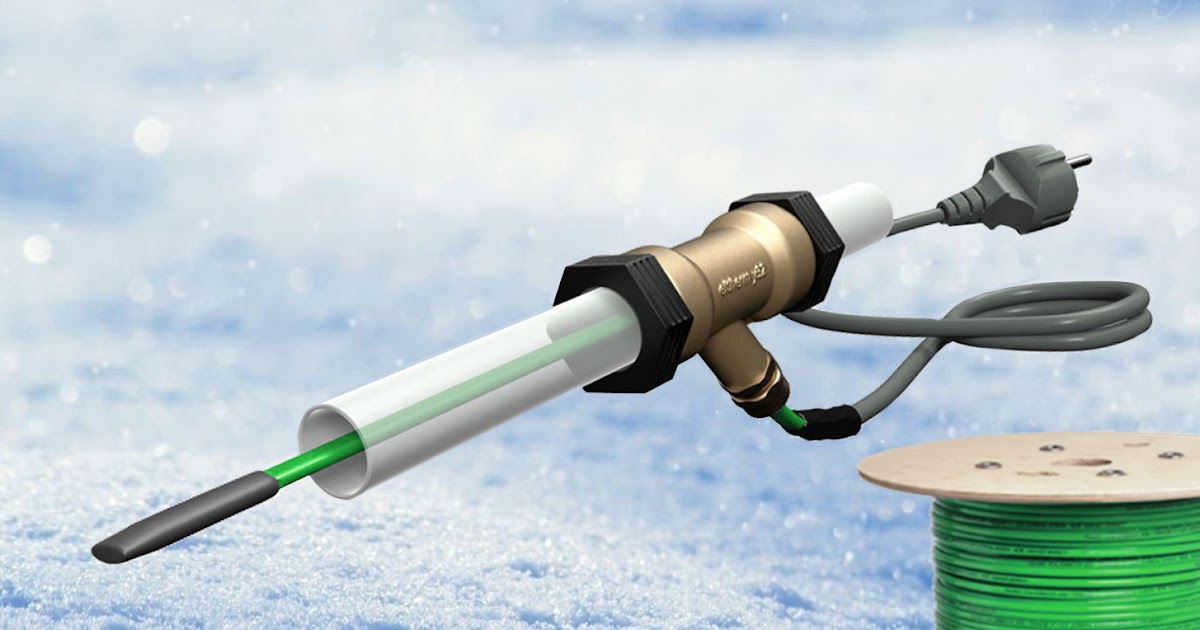

- Для завода внутрь трубы используются сальники, подобрать подходящий можно по ссылке >>
- Внутренний диаметр водопровода должен быть не меньше 15 мм (1/2 дюйма)
- Краны и вентили обогреваются только снаружи
Подсказка: в случае затруднения протяжки кабеля внутри трубы можно использовать маленькую хитрость. Для этого нам понадобятся:
- Кусочек пенопласта;
- Капроновая нить чуть длиннее водопровода;
- Пылесос.
Привязываем один край нитки к пенопласту, а другой к оконцовочному колпачку греющего кабеля. Разбираем водопровод с двух сторон. Со стороны подвода питания заводим в трубу пенопластовый поплавок, с другой стороны крепим шланг обычного пылесоса и включаем. Тяги пылесоса вполне хватит для кусочка пенопласта с ниткой и он беспрепятственно пройдет по всей длине трубы. Останется только аккуратно потянуть его на себя и вытянуть привязанный греющий кабель.
Готовые комплекты для внутреннего обогрева труб с питьевой водой
Комплект саморегулирующегося кабеля для водопровода внутрь трубы ETL ( с сальником )
Комплект для обогрева водопроводных труб внутри IQ PIPE 10 Вт/м
Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м
Кабель в отрез для труб с питьевой водой
Саморегулируемый кабель для канализационных труб Traceco 15-ESR-BOA, в отрез
Саморегулирующийся греющий кабель внутрь трубы IQ PIPE , на отрез, 10 Вт/м
ETL-10 cаморегулируемый греющий кабель Raychem, на отрез, 10 Вт/м
Перейти в раздел
Как получить индивидуальную систему для трубопровода
Для заказа индивидуальной системы обогрева водопровода достаточно заполнить форму заявки, мы перезвоним Вам и подберем подходящий вариант.
Бесплатная доставка по Москве. Гарантия на монтаж 5 лет.
Получить индивидуальное предложение
Спасибо за заявку!
Наши менеджеры свяжутся с вами в ближайшее время.
Ваше имя
Ваш телефон
| ||||||
Самое главное для водопровода от скважины или колодца — позаботиться об утеплении и защиты от промерзания зимой. Конечно, если вы живете за городом постоянно, температура в помещениях никогда не опускается ниже нуля, а наружный трубопровод проложен в траншее ниже точки промерзания (в наших краях это 1,2–1,5 м), то все под контролем. Вы регулярно пользуетесь водой, и она даже в лютый мороз не успевает замерзнуть в трубах. Наш ответ — делать водопровод с продуманной схемой защиты и консервации на зиму. Итак, обо всем по порядку. Наружные сети: подающая магистральЗдесь у вас два варианта: летний и всесезонный.Вариант первый: “проще не бывает”Если у вас две-три точки водозабора (мойка на кухне, душ с бойлером), а вы пользуетесь водопроводом только в теплое время года, то в качестве подающей магистрали от колодезного (скважинного) насоса можно использовать обыкновенный садовый шланг. Разумеется, к зиме будет желательно достать насос из колодца, а шланг свернуть и отправить в сарай (хотя, как показывает практика, неприхотливые вибронасосы прекрасно “зимуют” в колодцах — но это уже на ваш страх и риск). Что купить? Вот самый “демократичный” набор оборудования: Вариант второй: зимний водопровод Наружная подающая магистраль (от колодца, скважины) — труба ПНД (расшифровывается как полиэтилен низкого давления). Во-вторых, через специальную монтажную муфту завести внутрь трубы греющий кабель. Нюансы и детали • Заглубленная часть магистрали должна выполняться из цельной трубы нужной длины. Внутренние сети: особенности дачного водопровода Итак, наружный трубопровод аккуратно утеплен, для “подстраховки” от замораживания мы использовали греющий кабель. Что дальше? Рассказываем о том, как сделать дачный водопровод, который не пострадает зимой.
• Помещение (санузел, кухня или техническое помещение), в котором расположен ввод водопровода, должно быть хорошо утеплено. Другой возможный вариант — трубы из поперечно-сшитого полиэтилена PE-Xa . Правда, в первом случае вы можете собрать водопровод самостоятельно, при помощи недорогого паяльника для труб. Во втором — необходимо специальное оборудование и профессиональный монтаж. • Не прячьте трубы в стены (под деревянной обшивкой, за кафелем и т. п.). Если вам не нравится, что они на виду — поместите их в съемный деревянный короб. • Предусмотрите вентиль для слива воды из трубопровода (в самой нижней точке). Слабые звенья Для защиты внутреннего трубопровода от попадания твердых частиц (ила, песка, взвесей) используйте магистральный фильтр с картриджем для механической очистки. Сам себе сантехникБудьте также готовы к тому, что почти все сантехприборы в системе дачного водопровода живут меньше, чем в городе. Они могут пострадать от мороза, сильно минерализованной или загрязненной воды. |
Как быть?
Если труба на всем протяжении заложена в траншею ниже точки промерзания грунта — утеплять ее не нужно.
Незамерзающий водопровод. Труба в изоляции с подогревом | Информация
В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.
Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.
Общие принципы теплоизоляции трубопроводов
Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.
Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.
Требования, которым должны соответствовать утеплители
Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.
Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:
Основные виды утеплителей, пользующиеся повышенным спросом
Повышенным спросом у российских потребителей в настоящее время пользуются:
-
Вата минеральная;
На последнем материале стоит остановиться более подробно.
Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:
-
Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;
По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.
Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.
Кабельные системы обогрева труб
Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».
Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.
Применение кабеля позволяет:
В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.
Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.
Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.
Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.
Саморегулирующийся кабель работает более экономично и не требует подключения термостата.
Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.
Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды.
См таблицу.
|
Внешний диаметр трубы, мм |
Толщина теплоизоляции, мм |
Диапазон температур Т трубы — Т среды |
||||
|
20°С |
30°С |
40°С |
50°С |
60°С |
||
|
27 |
20 |
4,8 |
7,3 |
9,7 |
12,1 |
14,5 |
|
30 |
3,8 |
5,6 |
7,5 |
9,4 |
11,3 |
|
|
40 |
3,2 |
4,8 |
6,4 |
8,0 |
9,6 |
|
|
50 |
2,8 |
4,3 |
5,7 |
7,1 |
8,5 |
|
|
80 |
2,3 |
3,4 |
4,5 |
5,7 |
6,8 |
|
|
34 |
20 |
5,7 |
8,5 |
11,3 |
14,1 |
17,0 |
|
30 |
4,3 |
6,5 |
8,6 |
10,8 |
13,0 |
|
|
40 |
3,6 |
5,5 |
7,3 |
9,1 |
10,9 |
|
|
50 |
3,2 |
4,8 |
6,4 |
8,0 |
9,6 |
|
|
80 |
2,5 |
3,8 |
5,1 |
6,3 |
7,6 |
|
|
42 |
30 |
5,0 |
7,4 |
9,9 |
12,4 |
14,9 |
|
40 |
4,1 |
6,2 |
8,2 |
10,3 |
12,4 |
|
|
50 |
3,6 |
5,4 |
7,2 |
9,0 |
10,8 |
|
|
80 |
2,8 |
4,2 |
5,6 |
7,0 |
8,4 |
|
|
48 |
30 |
5,4 |
8,1 |
10,8 |
13,6 |
16,3 |
|
40 |
4,5 |
6,7 |
9,0 |
11,2 |
13,5 |
|
|
50 |
3,9 |
5,9 |
7,8 |
9,8 |
11,7 |
|
|
80 |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
|
|
60 |
30 |
6,3 |
9,5 |
12,7 |
15,9 |
19,0 |
|
40 |
5,2 |
7,8 |
10,4 |
13,0 |
15,6 |
|
|
50 |
4,5 |
6,7 |
9,0 |
11,2 |
13,5 |
|
|
80 |
3,4 |
5,1 |
6,8 |
8,5 |
10,2 |
|
Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы.
К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.
1. В первой колонке указан внешний диаметр трубы.
2. Во второй колонке указана толщина теплоизоляции.
3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.
Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.
Пример:
Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.
Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности.
Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.
Принцип установки на трубу кабеля обогрева
-
Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.
Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.
Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу.
Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.
Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

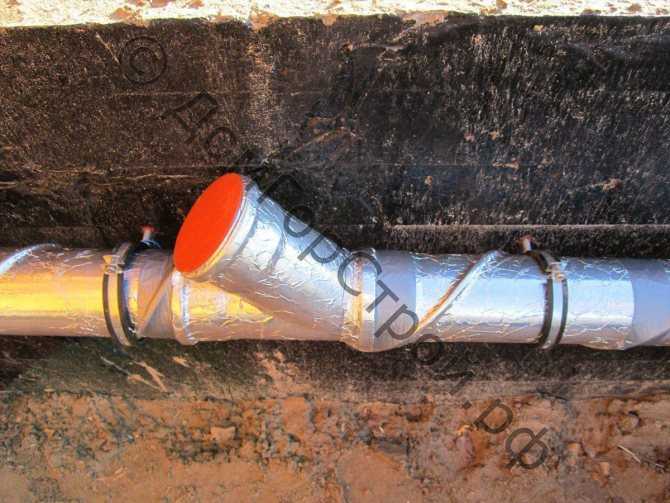

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.
В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

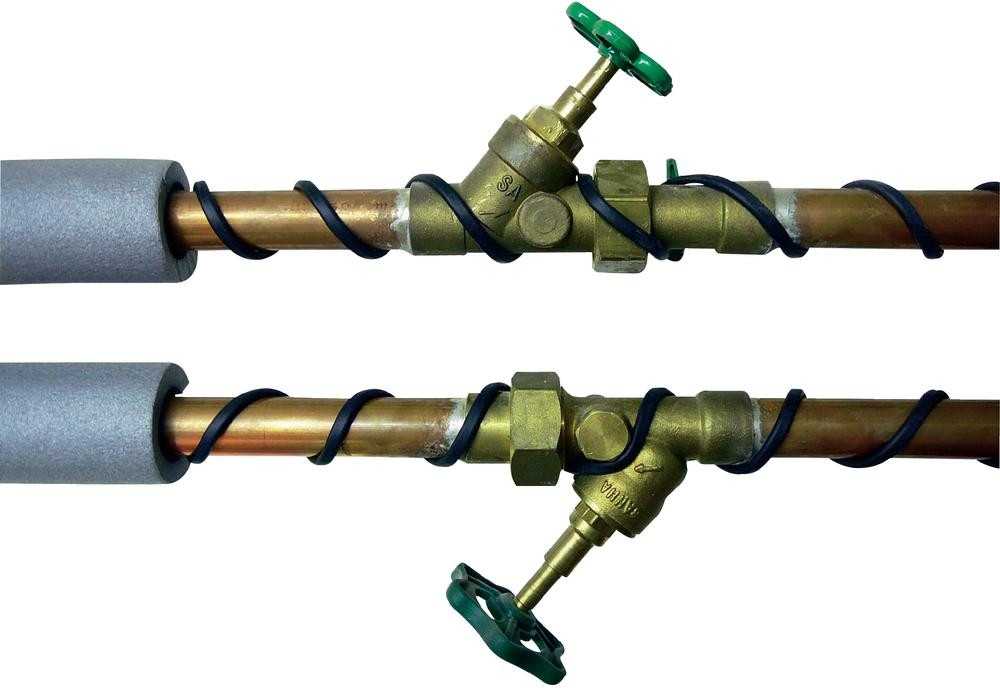

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.
Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента.
Место установки предварительно проклеивается скотчем на основе алюминия.
-
Прокладка изнутри
Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:
В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.
-
Подключение к электросети
До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.
Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.
-
Теплоизоляция
Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).
В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).
Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.
EasyHeat, встроенный в трубчатый нагреватель
EasyHeat, встроенный в трубный нагревательHeatersPlus.com Вопросы? 1-800-442-2581 | Корзина для покупок Наш безопасный сайт для онлайн-заказов: www.MorElectricHeating.com. | |
| Главная | Заказ | Свяжитесь с нами | Обогреватели | Управление | Аксессуары | Поиск | ||
EASYHEAT In-Line Внутри Нагреватель труб
Мы являемся авторизованным дистрибьютором Easy Heat, Inc.
Соединения с другим нагревательным кабелем для труб:
EasyHeat PSR
Саморегулирующийся кабель с предварительной заделкой для труб.
Danfoss Ice Guard Саморегулирующийся обогреватель для труб
EasyHeat AHB Постоянная мощность Предварительно подключенная длина
Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на
пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating
Кабель. Предотвращает замерзание водопроводных труб до 50F.
Просто оберните, изолируйте и подключите. Для использования на металлических и жестких пластиковых трубах.
Встроенный термостат включает кабель при температуре 38F.
ВНУТРИ ТРУБЫ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ… ПОДДЕРЖИВАЕТ ПОДАЧУ ВОДЫ ВСЮ ЗИМУ В ВАШЕМ ДОМЕ, ДАЧЕ ИЛИ САМЕРЕ.
ПРОТОЧНЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичное и эффективное
внутритрубная защита от замерзания водопроводных сетей.
Кабель состоит из двух
проволока сопротивления проводника с P.V.C. изоляция, непрерывная заземляющая оплетка и
прозрачный пищевой наружный ПВХ пиджак. Энергосберегающий термостат на 12 А в комплекте с
Розетка прерывателя цепи замыкания на землю (G.F.C.I.) также включена.
ХАРАКТЕРИСТИКИ:
** Примечание **: Для воды из полиэтилена диаметром 1 или 1,25 дюйма. только трубы.
Предназначен для стандартного полиэтилена 1-1/4 дюйма, одобренного CSA. трубы. Доступны комплекты переходников (арт. № 10561-001) для труб диаметром 1 дюйм.
Энергосберегающий термостат с 10-футовым Датчик измеряет температуру трубы и включает и выключает кабель, когда требуется
Защищено прерывателем цепи замыкания на землю GFCI с тестом/сбросом и контрольной лампочкой для обеспечения безопасной эксплуатации
Сертификат CSA для питьевого водоснабжения
Широкий выбор размеров от 10 футов до 270 футов.
Неограничивающий фитинг (без поворота на 90°) Т-образная сборка использует фитинг Philmac для устранения возможных проблем. переходные фитинги можно создать
Не прожигает трубу в случае высыхания (см. инструкции)
Удобный подключаемый модуль Работа от 120 В (5 Вт/фут) для подключения системы к любой розетке 120 вольт
Максимальный потребляемый ток составляет 11,3 А (270 футов). модель)

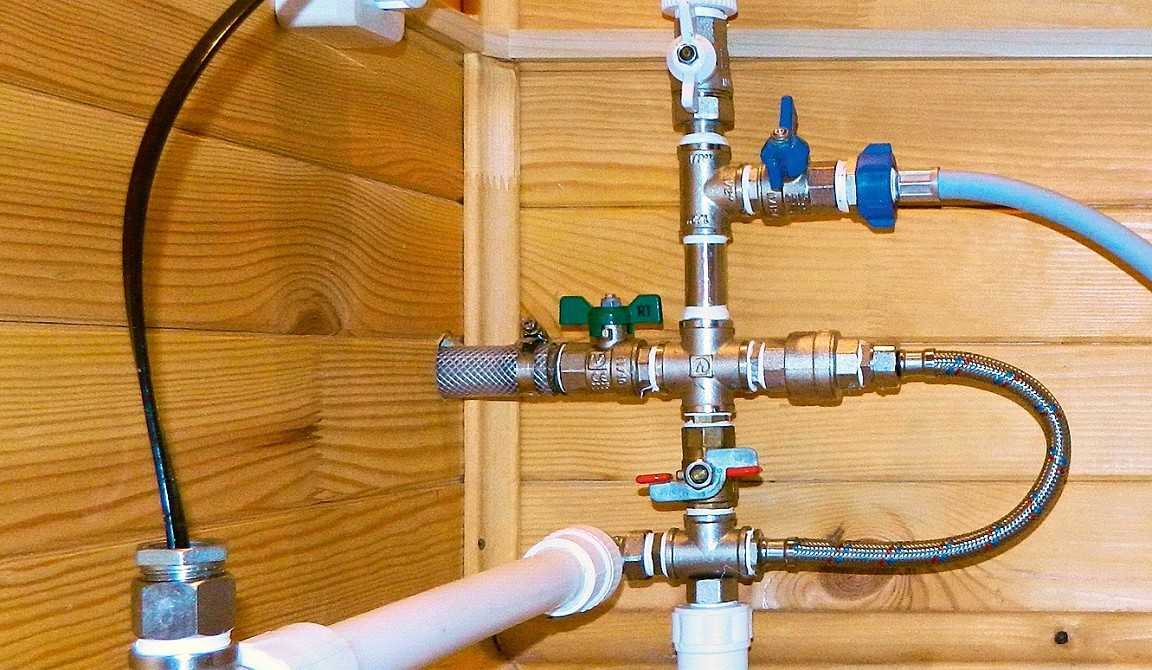

Внутритрубный нагревательный кабель, обеспечивающий экономичная альтернатива поддержанию водопровода в течение всей зимы
Может использоваться в изолированных трубах
Упаковка может использоваться как катушка-дозатор обеспечивает плавный переход с катушки на трубу, а гибкость кабеля обеспечивает простая установка, кабель можно легко протянуть вокруг острых изгибов и кривые
Только для линий подачи воды (не предназначен для дренажных линий или других применений)
Термостат SL-2G GFCI (в комплекте)
SL-2G Регулятор термостата Предназначен для
использовать в пределах 12 ампер, SL-2G оснащен
капиллярный датчик длиной 6 футов (1,8 м) для обнаружения и контроля изменений температуры.
Регулируемые настройки температуры в диапазоне от 34-95F (1-35C), контролируя
Дуплексная розетка GFCI с общей мощностью 1440 Вт/12 ампер. В комплекте 4 фута
(1,2 м) трехжильный шнур и вилка.
Безопасный онлайн-заказ | ||||||
| Идентификатор предмета | Каталог # | Вт | Длина (футы) | Ампер | Сопротивление | Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество на складе в режиме реального времени |
| EASY10198 | ИЛх5010 | 50 | 10 | 0,4 | 288 | |
| EASY10156 | ИЛх5020 | 100 | 20 | 0,8 | 144 | |
| EASY10234 | ИЛх5030 | 150 | 30 | 1,3 | 96 | |
| EASY10183 | ИЛх5040 | 200 | 40 | 1,7 | 72 | |
| EASY10182 | ИЛх5050 | 250 | 50 | 2. 1 | 58 | |
| EASY10157 | ИЛх5060 | 300 | 60 | 2,5 | 48 | |
| EASY10253 | ИЛх5070 | 350 | 70 | 2,9 | 41 | |
| EASY10244 | ИЛх5090 | 450 | 90 | 3,8 | 32 | |
| EASY10160 | ИЛх5100 | 500 | 100 | 4,2 | 29 | |
| EASY10195 | ИЛх5120 | 600 | 120 | 5,0 | 24 | |
| EASY10162 | ИЛх5140 | 700 | 140 | 5,8 | 21 | |
| EASY10232 | ИЛх5160 | 800 | 160 | 6,7 | 18 | |
| EASY10434 | ИЛх5180 | 900 | 180 | 7,5 | 16 | |
| EASY10235 | ИЛх5200 | 1000 | 200 | 8,3 | 14 | |
| EASY10435 | ИЛх5225 | 1125 | 225 | 9,4 | 13 | |
| EASY10436 | ИЛх5250 | 1250 | 250 | 10,4 | 12 | |
| EASY10194 | ИЛх5270 | 1350 | 270 | 11,3 | 11 | |
| Аксессуары: | ||||||
| EASY10201 | СЛ-2Г | 120В Т-Стат
(входит в комплект поставки ILH, см. | ||||
здесь)EasyHeat является зарегистрированной торговой маркой EasyHeat, Inc.
[ Главная ][ Вверх ]
Мы Дистрибьютор промышленных, коммерческих и Бытовые обогреватели и средства управления. Всегда консультируйтесь Инструкции по установке производителя для правильной установки продукты или системы, представленные на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc. МОР
ELECTRIC HEATING ASSOC., INC. |
Обогрев труб | Электрообогрев
Домашний
Retro-Line®
Внутренняя система электрообогрева, предназначенная для защиты от замерзания существующих систем водоснабжения и дренажных насосов без их.
..
Узнать больше
Retro-DWS®
An внутренняя трубчатая система обогрева, предназначенная для защиты от замерзания безнапорных сточных вод, сточных вод…
Узнать больше
Retro-FM ®
Конструкция внутренней трубчатой системы обогрева для защиты от замерзания напорных сточных вод, водопроводов сточных вод и питьевой воды большого диаметра…
Узнать больше
Paladin® for Pipe
Универсальная короткая длина (до 120 футов на 120 В) нагревательный кабель, который можно использовать на всех типах труб, включая металлические и пластиковые, многих…
Узнать больше
Heat-Line ®
Внутренняя система нагревательных кабелей (Retro-Line), установленная на заводе внутри полиэтилена труба для новой…
Подробнее
CARAPACE® Job-Ready
Полиэтиленовая труба с подогревом, предназначенная для быстрого монтажа в системах коммунального и бытового водоснабжения и канализации…
Подробнее
CARAPACE® Cut-to-Length
Обогреваемая полиэтиленовая водопроводная труба, предназначенная для установки в коммунальном и бытовом водоснабжении и канализации, предназначенная для.
..
Узнать больше
Обрезной обогревательный кабель
Полная линейка коммерческого и промышленного отопления кабели приобретаются оптом и подключаются на месте лицензированным…
Узнать больше
Серия EXT-R
Универсальный нагревательный кабель большой длины (130 футов и более), который можно использовать на всех типах труб, включая металлические и пластиковые…
Узнать больше
Серия EXT-T
Специализированный кабель электрообогрева, который можно использовать в тех случаях, когда нагреватель требует одобрения для использования с пищевыми продуктами или где он может контактировать с жесткими… защита от замерзания
Heat-Line — отмеченная наградами компания, специализирующаяся на разработке и производстве передовых саморегулирующихся нагревательных кабелей, электрообогрева, обогревательных кабелей для труб, систем обогрева для крыш, обогревателей, обогрева для труб, обогревателей. для водопроводных линий, электрообогрев водопроводных труб, комплекты защиты труб от замерзания, обогреваемые трубы и решения для защиты водопроводных труб от замерзания для жилых, коммерческих и промышленных рынков.
Системы обогрева Heat-Line изготавливаются из высококачественного саморегулирующегося/проводящего полимерного кабеля обогрева, кабеля обогрева с автоматическим нагревом и компонентов. Это обеспечивает установщиков и пользователей надежными, безопасными, долговечными и энергоэффективными системами электрообогрева, нагревательными кабелями, трубами, электрообогревом, электрообогревом труб, комплектами защиты от замерзания труб, трубами с подогревом, системами обогрева. линии, электрообогрев водопроводных труб и продукты для обогрева труб, которые обслуживаются высококвалифицированным персоналом службы поддержки и техническими специалистами, обладающими практическим опытом. Heat-Line считает, что существует решение любой проблемы защиты от замерзания.
УЗНАТЬ БОЛЬШЕ
Решения для защиты от замерзания для
Компания Heat-Line предлагает широкий выбор продуктов для защиты от замерзания, в том числе нагревательные кабели для труб, провода для обогрева, обогреватели для труб, трубопроводы для обогрева воды, обогреваемые трубы и трубы.
комплекты защиты от замерзания для коттеджей, коттеджей, жилых домов, городского водоснабжения, курортов, ферм, шахт, нефтегазовой промышленности, трейлерных парков, транспортных средств, автомобилей аварийно-спасательных служб, насосных станций, транспортных средств для отдыха и автономных (солнечных / ветровых) .
ЖИЛОЙ
ЖИЛОЙ
СЕЛЬСКОЕ ХОЗЯЙСТВО
СЕЛЬСКОЕ ХОЗЯЙСТВО
МУНИЦИПАЛЬНЫЙ
МУНИЦИПАЛЬНЫЙ
КОММЕРЧЕСКИЙ
КОММЕРЧЕСКИЙ
ТРАНСПОРТ
ТРАНСПОРТ
ПРОМЫШЛЕННАЯ
ПРОМЫШЛЕННАЯ
АВТОНОМНЫЙ
АВТОНОМНЫЙ
ОЕМ
ОЕМ
Решения для защиты от замерзания для
Компания Heat-Line предлагает множество продуктов для обогрева для защиты от замерзания, включая нагревательные кабели для труб, провода обогрева, обогреватели для труб, трубопроводы обогрева водопровода, трубы обогрева и комплекты защиты труб от замерзания для коттеджей, коттеджи, дома, муниципальное водоснабжение, курорты, фермы, шахты, нефтегазовая промышленность, трейлерные парки, транспортные средства, автомобили аварийно-спасательных служб, насосные станции, транспортные средства для отдыха и автономные (солнечные / ветряные).
ЖИЛОЙ
ЖИЛОЙ
ТРАНСПОРТ
ТРАНСПОРТ
СЕЛЬСКОЕ ХОЗЯЙСТВО
СЕЛЬСКОЕ ХОЗЯЙСТВО
АВТОНОМНЫЙ
АВТОНОМНЫЙ
МУНИЦИПАЛЬНЫЙ
МУНИЦИПАЛЬНЫЙ
КОММЕРЧЕСКИЙ
КОММЕРЧЕСКИЙ
ПРОМЫШЛЕННАЯ
ПРОМЫШЛЕННАЯ
ОЕМ
ОЕМ
Центр обслуживания клиентов
Обогрев трубопроводов торговой марки Heat-Line, нагревательные кабели для труб и нагревательные кабели для крыш специально разработаны для решения проблем, возникающих в экстремально холодном климате. Ведущие в отрасли знания и опыт в области обогрева, уважение к нашим клиентам и внимание к деталям создали лояльных клиентов, которые доверяют продукции Heat-Line, и это никогда не изменится.
Частью уважения и развития лояльной клиентской базы является разработка решений для обогрева труб, обогревательных кабелей и кабелей для обогрева труб, которые учитывают проблемы и потребности этих клиентов.
В результате, Heat-Line предлагает продукты для обогрева, электрообогрева и электрообогрева, разработанные экспертами в этой области, поддерживаемые отмеченной наградами службой поддержки клиентов, обеспечивающие эффективную работу, изготовленные только из лучших саморегулирующихся нагревательных кабелей и представляют лидирующие на рынке системы контроля качества в системах электрообогрева, электрообогрева и электрообогрева.
УЗНАТЬ БОЛЬШЕ
Решения для защиты от замерзания
Heat-Line — канадская компания, которая с 1988 года посвятила свои ресурсы разработке передовых нагревательных кабелей для труб и решений для обогрева труб. Компания Heat-Line, основанная ведущим специалистом в области коммерческой/промышленной электрики, занимается разработкой продуктов по мере необходимости, предлагая продукты для обогрева и нагревательных кабелей, которые отвечают потребностям и задачам тех людей, которые считают одним из самых холодных климатов своим домом.
УЗНАТЬ БОЛЬШЕ
Есть вопрос?
Если вы готовы получить коммерческое предложение, разместить заказ или хотите поговорить с одним из наших опытных представителей или технических специалистов по обслуживанию клиентов, позвоните нам.
Наша команда по продажам и поддержке находится в офисе с понедельника по пятницу с 8:00 до 17:00 по восточному времени.
ЗАПРОСИТЬ ЦЕНУ
ПОСЛЕДНИЕ НОВОСТИ
ПОСМОТРЕТЬ БОЛЬШЕ БЛОгов
ОТЗЫВЫ И ЦИТАТЫ
Эд, Р., Нью-Йорк, США
«Позвольте мне сначала сказать вам, что я впечатлен этим продуктом, и меня трудно впечатлить. У нас был первый снегопад здесь, в Локпорте, штат Нью-Йорк, и когда я вернулся домой, на всем было около 4 дюймов снега. Я жестко подключил устройство. к выключателю, включил его и пошел ужинать. Полчаса спустя я вышел и увидел впечатляющую 4-дюймовую полосу мокрой панели. Вода капала с края вниз по водосточной трубе! Установка была немного трудоемкой, но ХОРОШО стоит посмотреть на результаты Платит, чтобы сделать ваше исследование при планировании нового проекта. Выглядит на 100% лучше, чем эти провода нагревателя с буквой «V» … Жаль, мне 66 лет, я на пенсии, или у меня может быть новый бизнес, торгующий вашей линией Здесь, в штатах.
Так что спасибо за всю вашу помощь и быстрые ответы на мои многочисленные вопросы. Ваш продукт и персонал получают оценку 5 ЗВЕЗД».
УЗНАТЬ БОЛЬШЕ
Греющие кабели | Как нагревать кабели
| Как | Продукты для защиты от атмосферных воздействий Frost King®Этот сайт использует куки-файлы, чтобы предложить вам лучший просмотр. Закрывая этот баннер, прокручивая эту страницу или нажимая на любой из ее элементов, вы разрешаете нам использовать файлы cookie.
Все продуктыОконные комплектыТепловые кабелиКровельные кабелиОбшивка труб и воздуховодовИзоляция водосточных желобовАксессуары для кондиционеровДверные щетки/днища/дверные порогиДверные комплектыГаражные аксессуарыТряпки и пластиковая пленкаМалярная отделкаКовры Оконные сетки и аксессуары
Греющие кабели
Защитите трубы от замерзания зимой. Комплект электрического нагревательного кабеля Frost King со встроенным термостатом автоматически предохраняет водопроводные трубы от замерзания, работает при температурах до 38 градусов ниже нуля.
Популярные ответы на часто задаваемые вопросы
В: Могу ли я использовать комплекты нагревательных кабелей на линии питания мобильного дома?
К сожалению, нет. Мобильные домашние провода, как и садовые шланги, слишком гибкие и недостаточно толстые, чтобы выдерживать температуру нагревательного кабеля. Не делай этого.
В: Должен ли индикатор нагревательного кабеля мигать и гаснуть?
Нет. Свет должен быть сплошного цвета. Если индикатор мигает, это может означать, что кабель работает неправильно, и вам не следует устанавливать кабель на трубы.
В: Имеются ли печатные инструкции для автоматических комплектов электрических нагревательных кабелей Frost King?
Да… см. ниже… Щелкните здесь для получения полных инструкций.
В: Можно ли разместить комплект нагревательного кабеля на трубе, затем изолировать ее и закрыть деревом или гипсокартоном?
Нет, никогда не устанавливайте комплекты нагревательных кабелей на стены, полы и потолки.
В: Как закрепить комплект нагревательного кабеля на трубах?
Чтобы закрепить комплект нагревательного кабеля, наклейте аппликационную ленту или любую изоленту хорошего качества с минимальной номинальной температурой 176 F с шестидюймовыми интервалами. Вы можете закрепить комплекты нагревательных кабелей практически любым типом ленты, но вам следует держаться подальше от малярной ленты. Малярная лента не обладает достаточной прочностью для фиксации комплекта кабелей на какое-то время, потому что клей имеет тенденцию высыхать. Хотя лучше всего использовать ленту, кабельные стяжки или застежки-молнии будут работать до тех пор, пока они не натянуты настолько туго, что могут врезаться в кабель.
В: Можно ли использовать комплекты нагревательных кабелей на пластиковых трубах?
Да. Комплекты нагревательных кабелей можно использовать на пластиковых водопроводных трубах только в том случае, если они являются трубами первичного подвода с наружным диаметром от 3/8″ до 1½».
На трубах должно быть написано «График 40» сбоку.
Популярные ответы на часто задаваемые вопросы
В: Комплекты нагревательных кабелей поставляются с автоматическим термостатом?
Да, все комплекты нагревательных кабелей поставляются со встроенным автоматическим термостатом, который включает кабель, когда температура трубы ниже 38 F, и выключает кабель при температуре выше 45.
В: Могу ли я использовать комплекты электрического нагревательного кабеля на моих трубах с горячей водой? Или мне просто завернуть холодные трубы?
Да. Для горячих труб рекомендуется, чтобы нагревательные кабели не устанавливались на трубы, нагретые выше 155 F. Вы должны использовать комплект нагревательных кабелей как на трубах горячей, так и на холодной воде, если трубы подвергаются воздействию холодного наружного воздуха. Итак, если ваши трубы находятся под домом, в незащищенном пространстве или у внешней неизолированной стены; тогда было бы неплохо использовать нагревательные кабели как на горячих, так и на холодных трубах.
Помните, что вода в линии горячей воды становится холодной, если она не используется постоянно.
В: Горит ли индикатор на вилке комплекта электрического нагревательного кабеля постоянно?
Да, он включен, пока подается питание.
В: Могу ли я использовать комплекты электрических нагревательных кабелей для защиты водяного шланга?
Нет! Комплекты электрических нагревательных кабелей изготавливаются только для медных, железных или пластиковых водопроводных труб сортамента 40. Не делай этого! Нет, никогда не устанавливайте комплекты нагревательных кабелей на шланги любого типа.
В: Как узнать, правильно ли работает комплект электрического нагревательного кабеля?
Если комплект нагревательного кабеля установлен правильно, индикатор в вилке будет гореть, а кабель должен быть теплым на ощупь. Вы также можете проверить кабель, чтобы убедиться, что он работает правильно. Подключите кабель и оберните пакет со льдом вокруг блока термостата, и через 20 минут кабель должен стать теплым на ощупь.
В: Можно ли использовать комплекты нагревательных кабелей на медных трубах водяного отопления внутри помещений?
Да. Тепловые кабели можно использовать на медных трубах водяного отопления внутри помещений.
Популярные ответы на часто задаваемые вопросы
В: Можно ли удвоить нагревательный кабель Frost King даже на небольшом участке трубы?
Нет. Никогда не наматывайте нагревательный кабель! Чрезмерная обмотка может привести к перегреву нагревательного кабеля. Никогда не используйте кабель длиннее длины трубы, для защиты которой он предназначен. Так что не делай этого.
В: Какова мощность на фут комплекта автоматического электрического нагревательного кабеля?
Все комплекты кабелей автоматического электрического обогрева (от 3 футов до 30 футов) рассчитаны на напряжение 120 В, 7 Вт на фут с максимальным потреблением 15 А.
В: После того, как я соединил свои трубы с нагревательным кабелем, могу ли я затем надеть изоляцию трубы на кабельный комплект?
Стекловолоконная трубная обертка с пластиковой оберткой или облицованная стекловолоконная трубная обертка — лучший выбор.
