Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

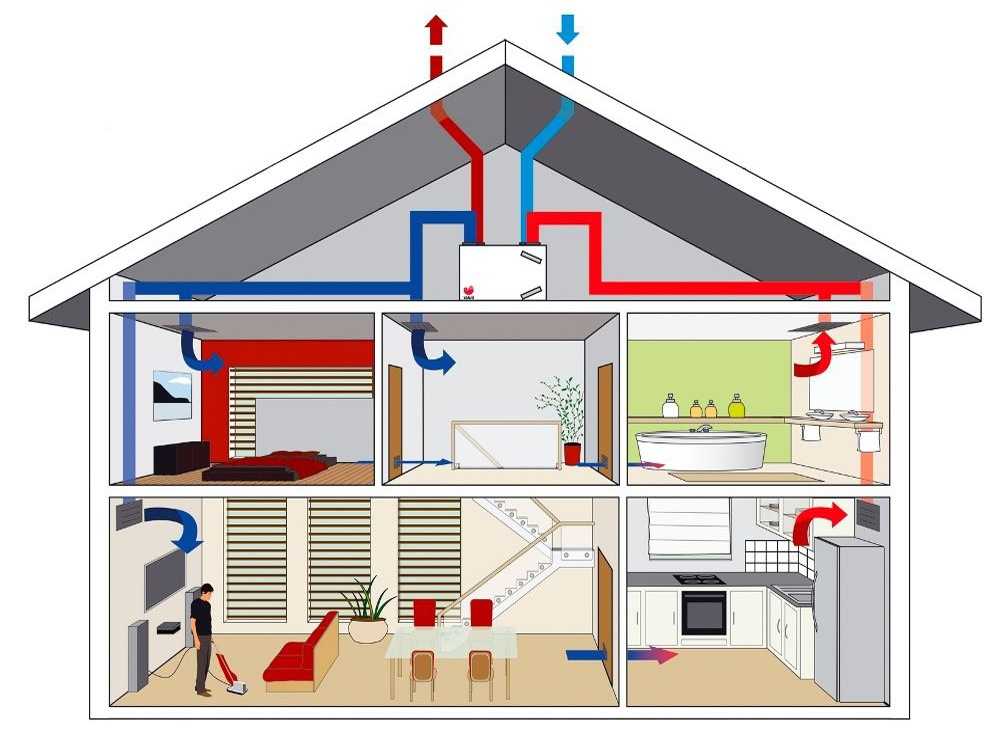

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в частном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д. Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м³/час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция в доме будет Централизованная или Децентрализованная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

Приточную
Приточно-вытяжную

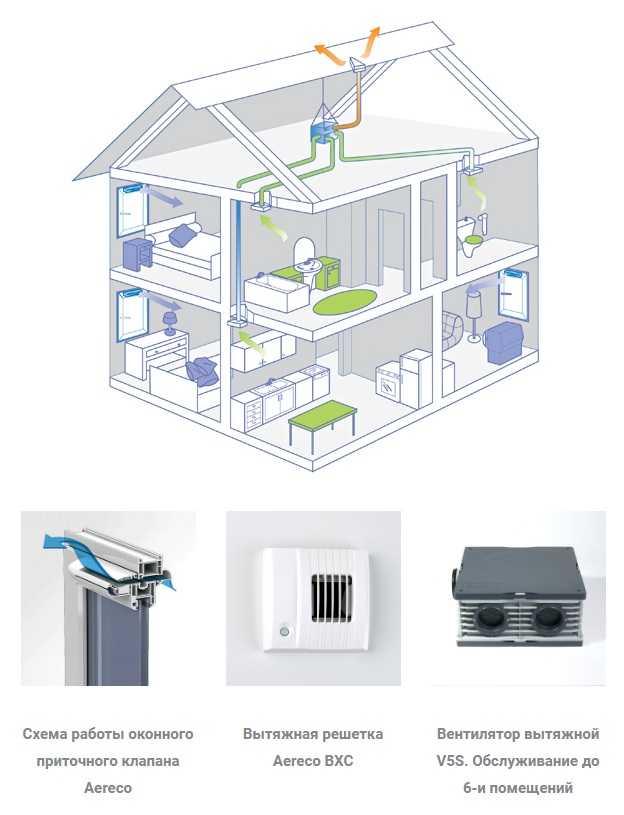

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом она должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

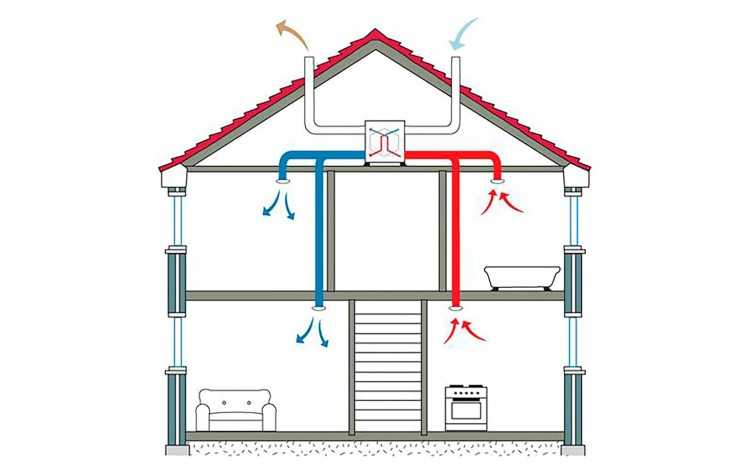

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

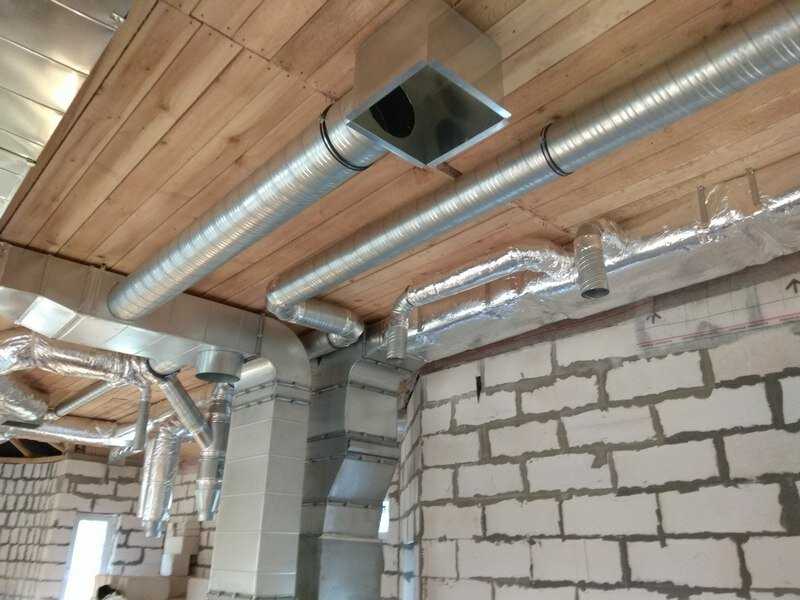

Приточная вентиляция в частном доме

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Вентиляция в частном доме – естественная или принудительная?

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?

В частных домах повсеместное распространение получила система естественной вентиляции, в которой перемещение воздуха обусловлено разностью температур воздуха в помещении и на улице. Популярность естественной вентиляции объясняется простотой конструкции системы и её дешевизной.

Как правило, простое и дешевое – не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и считают затраты на содержание жилья, в частных домах получили большое распространение различные системы принудительной вентиляции.

В частных домах применяют следующие системы принудительной вентиляции:

Принудительную вытяжную вентиляцию, когда удаление воздуха из помещений дома производится принудительно, а приток воздуха с улицы происходит естественным путем, через приточные клапаны.
Принудительную приточно-вытяжную вентиляцию, в которой и приток и удаление воздуха в помещения дома выполняется принудительно.

Принудительная вентиляция может быть местной (распределенной) или централизованной. В местной системе принудительной вентиляции электрические вентиляторы устанавливают в каждом помещении дома, где это необходимо. В централизованной системе принудительной вентиляции вентиляторы находятся в одном блоке вентиляции, который трубами соединяют с помещениями дома.

Система естественной вентиляции в частном доме — особенности и недостатки

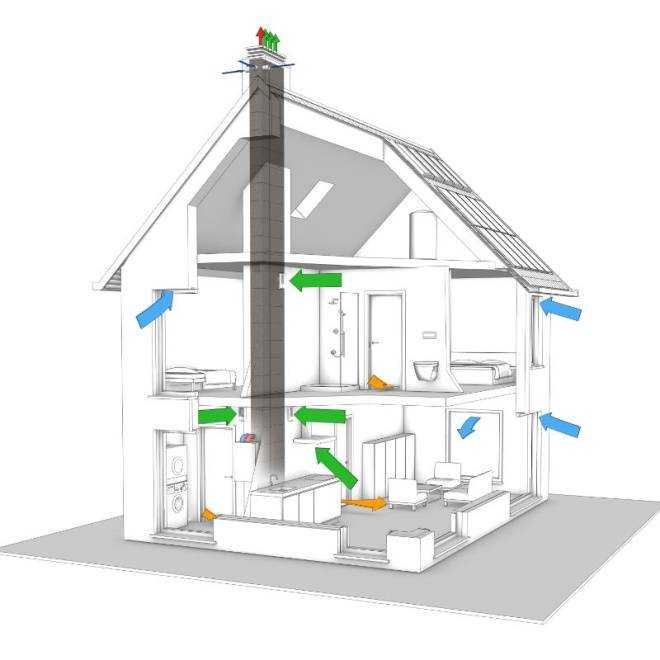

Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.

Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.

На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.

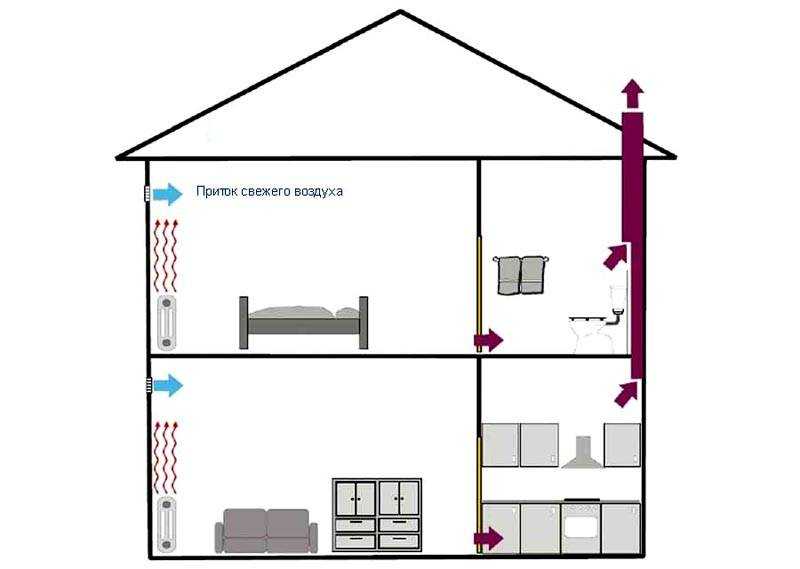

Схема вентиляции помещений в многоэтажном частном доме

Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь. Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа.

По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 ^оС и ниже, без учета воздействия ветра (СП 60.13330.2016. п.7.1.10).

Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 ^оС.

Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом.

Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.

В домах каналы естественной вентиляции обычно выходят из помещений кухни, санузлов, котельной и гардеробных. Дополнительные каналы устраивают для вентиляции подвала или пространства под полом, для устройства защиты помещений от радиоактивного почвенного газа радона.

На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.

В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.

Нормы естественной вентиляции

Российские строительные правила СП 55.13330.2011 «Дома жилые одноквартирные», пункт 8.4. требуют:

Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.
Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час, из ванны, уборной – 25 м³ воздуха в час.
Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:

Таблица из СП 54.13330.2016 «Здания жилые многоквартирные»

Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 ^оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22 ^оС ) .

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.

Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5 ^оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.

Нормы вентиляции для помещений с газовыми котлами и колонками

Теплогенератор (газоиспользующее оборудование, котел): Устройство, предназначенное для выработки тепловой энергии за счет сжигания газа.

Теплогенераторная: Отдельное нежилое помещение для размещения источника тепловой энергии (теплогенератора) и дополнительного вспомогательного оборудования к нему.

Вентиляция помещений (теплогенераторная, котельная), предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом (п. 5.9 СП 402.1325800.2018)

При установке котла или колонки в кухне-столовой, вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м³/ч на работу газовой плиты (СП 60.13330) (п. 5.9 СП 402.1325800.2018).

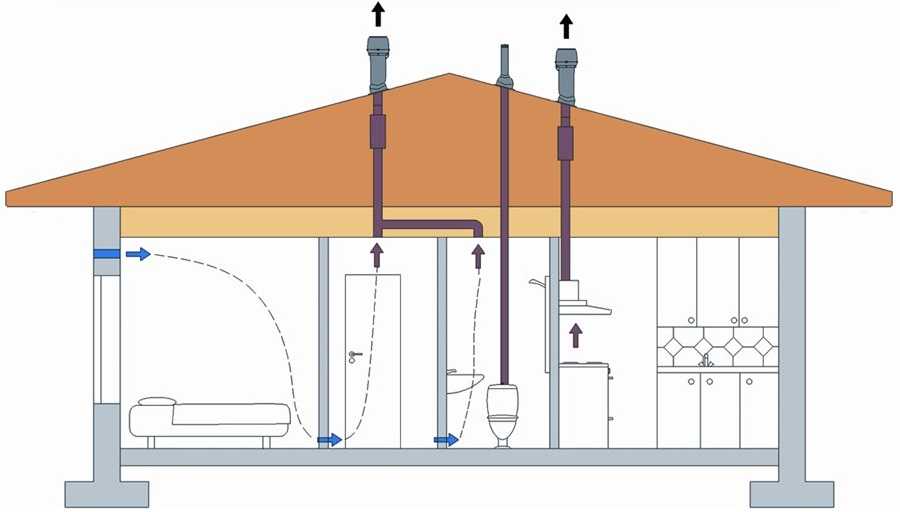

Система естественной вентиляции в частном доме работает следующим образом

В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.

Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.

В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.

Приточный клапан в окне.

Приточный клапан в стене.

Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? 😕 )

Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха. Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.

Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков, служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.

Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.

В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.

В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.

В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.

Как улучшить работу естественной вентиляции

Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.

В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.

Автоматизация работы клапанов позволит сократить потери тепла с уходящим через вентиляцию воздухом на 20-30%, а общие теплопотери дома на 7-10%.

Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.

Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.

Строительные правила допускают кратность воздухообмена в нерабочем режиме помещений снижать до 0,2 объема помещения в час, т.е. в пять раз. В доме всегда найдутся редко используемые помещения. Особенно, на верхних этажах дома. Зимой обязательно закрывайте клапаны вентиляции в редко используемых помещениях.

Проветриватель в наружной стене обеспечивает принудительный приток воздуха в помещение. Мощность вентилятора всего 3 -7 Вт.

По сравнению с приточным клапаном проветриватель имеет следующие преимущества:

Объем поступающего с улицы воздуха ограничивается лишь мощностью вентилятора.
Создают в помещении избыточное давление, благодаря чему в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
Снижают зависимость работы естественной вентиляции от климатических факторов.
Достижима глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
Обеспечивают лучшую защиту дома от уличного шума.

Проветриватели, оснащенные электронной системой климат-контроля, подогревом воздуха, особыми фильтрами часто называют бризерами.

В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.

Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме

Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см². Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.

Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800 см². Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.

Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).

Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.

Вентилятор в канале естественной вентиляции

Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление, превышает величины, необходимые для постоянного проветривания.

Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.

Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.

Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.

Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.

При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.

Для исключения потерь тепла рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.

В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.

Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.

Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.

Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы. Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.

Естественная вентиляция в частном доме — это система:

простая и дешевая в монтаже;
не имеет каких-либо механизмов, требующих электропривода;
надежная, не ломается;
очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
не шумит;
эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.

Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.

Существует два варианта устройства естественной вентиляции верхних этажей дома.

Читайте: Вентиляция мансарды и верхних этажей частного дома

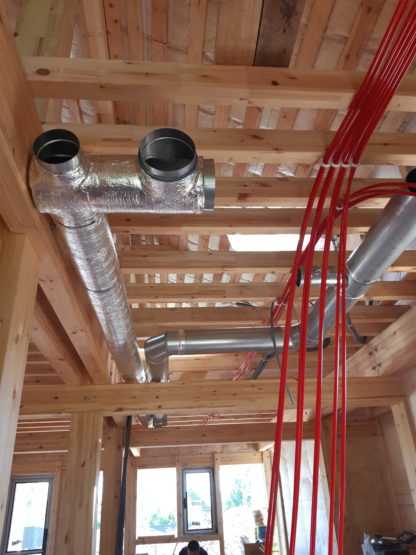

Вентиляция в деревянном доме

Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.

В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.

В комнатах дома, как правило, нет печей.

Система вентиляции в таких современных деревянных домах просто необходима.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Вентиляция в Вашем городе

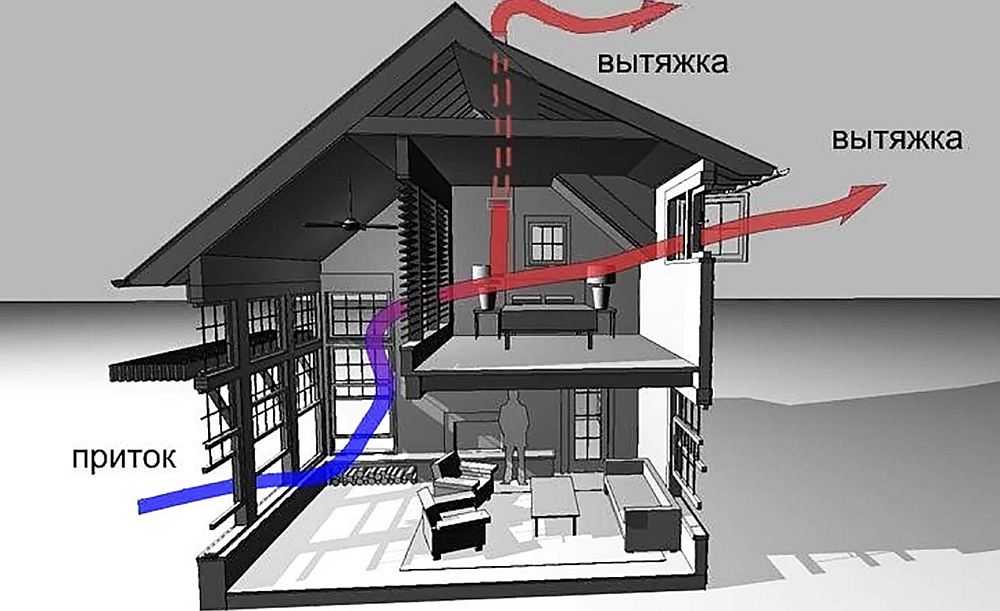

Вентиляция частного дома. Воздушные потоки в доме — видео :

Цель вентиляции — улучшить качество воздуха в доме. Существует конфликт между необходимостью улучшения качества воздуха и минимизации расходов на устройство современной вентиляции и сокращения потребления ею энергии.

Между тем, вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.

Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.

При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена менее дорогая и энергоемкая система вентиляции.

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем
Принципы работы вентиляции
- Вариант #1 — система с естественной тягой
- Вариант #2 — система с принудительным побуждением
Какая схема лучше для коттеджа?
Рекомендации по отдельным помещениям
Выводы и полезное видео по теме

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым — с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

избыточным теплом;
появляющейся постоянно пылью;
излишней влажностью воздуха;
вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

С естественной тягой.
С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным — с использованием регулируемых задвижек, и неорганизованным — исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

приточные;
вытяжные;
комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант — приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна — .

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

окна;
двери;
продухи в фундаменте и цоколе;
оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

климатические особенности местности;
наличие рядом с домом источников неприятных и вредных примесей в воздухе;
назначение разных помещений;
индивидуальные особенности архитектуры строения;
наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев — мы и опытные посетители нашего сайта постараемся вам помочь.

Вентиляция в зданиях | CDC

Риск распространения SARS-CoV-2, вируса, вызывающего COVID-19, через системы вентиляции в настоящее время не ясен. Сообщается, что вирусная РНК была обнаружена на решетках возвратного воздуха, в воздуховодах возвратного воздуха и на фильтрах отопления, вентиляции и кондиционирования воздуха (HVAC), но обнаружение вирусной РНК само по себе не означает, что вирус был способен передавать заболевание. Одна исследовательская группа сообщила, что использование нового метода отбора проб воздуха позволило им найти жизнеспособные вирусные частицы внутри вируса COVID-19.больничная палата пациента с хорошей вентиляцией, фильтрацией и ультрафиолетовой (УФ) дезинфекцией (на расстоянии до 16 футов от пациента). Однако считалось, что обнаруженная концентрация жизнеспособного вируса слишком низка, чтобы вызвать передачу болезни. Эти результаты могут иметь некоторые последствия для систем HVAC, но еще слишком рано делать выводы с уверенностью. Хотя воздушные потоки в определенном пространстве могут способствовать распространению болезни среди людей в этом пространстве, на сегодняшний день нет четких доказательств того, что жизнеспособный вирус передается через систему HVAC, что приводит к передаче заболевания людям в других помещениях, обслуживаемых той же системой.

Медицинские учреждения имеют требования к вентиляции, чтобы помочь предотвратить и контролировать инфекционные заболевания, связанные с медицинскими учреждениями. Для получения дополнительной информации см. Руководство CDC по инфекционному контролю в медицинских учреждениях.

Владельцы и менеджеры зданий, не связанных со здравоохранением (например, предприятий и школ), должны, как минимум, обслуживать системы вентиляции здания в соответствии с государственными и местными строительными нормами и применимыми инструкциями. Обеспечение надлежащих скоростей наружного воздуха и вентиляции является практическим шагом к обеспечению хорошего качества воздуха в помещении.

В то время как крупные капли (100 микрометров [мкм] и больше) оседают на окружающие поверхности в течение нескольких секунд, более мелкие частицы могут оставаться во взвешенном состоянии в воздухе гораздо дольше. Для осаждения частиц размером 10 мкм может потребоваться несколько минут, в то время как частицы размером 5 мкм и меньше могут не оседать в течение нескольких часов или даже дней. Для удаления этих более мелких частиц из воздуха обычно используются разбавляющая вентиляция и фильтрация частиц. Более крупные частицы также могут быть удалены с помощью этих стратегий, но, поскольку они быстро падают из воздуха, у них может не быть шансов быть захваченными системами фильтрации.

Время, необходимое для удаления переносимых по воздуху частиц из помещения, можно оценить с помощью Таблицы B.1 в Руководстве CDC по инфекционному контролю в медицинских учреждениях (2003 г.). Оценки предполагают, что источник инфекционных частиц больше не присутствует в космосе. Оценки основаны на скорости подачи очищенного от частиц воздуха в помещение и желаемой эффективности удаления (99 % или 99,9 %). Свободный от частиц воздух, измеряемый в воздухообменах в час (ACH), может представлять собой незагрязненный приточный воздух или чистый вытяжной воздух из высокоэффективного вентилятора/системы фильтрации воздуха для твердых частиц (HEPA) [см. обсуждение фильтрации HEPA ниже].

Несмотря на то, что существуют некоторые высококонтагиозные заболевания, передающиеся воздушно-капельным путем (например, корь), в отношении которых Центры по контролю и профилактике заболеваний США (CDC) предоставляют конкретные рекомендации по времени ожидания разрешения на 99,9 %, общая рекомендация в Руководстве CDC по инфекционному контролю окружающей среды в медицинских учреждениях состоит в том, чтобы дождаться 99 % уменьшение любых генерируемых частиц в воздухе перед повторным входом в помещение.

В отсутствие указаний, указывающих более длительный период ожидания для SARS-CoV-2, время ожидания, связанное с 99%-й очисткой, подходит для медицинских и других помещений. Независимо от того, 99% или 99,9% в таблице B.1 , значение в таблице обычно является заниженной оценкой фактического времени клиренса разбавления, как указано в сносках к таблице, которые включают следующее утверждение: «Указанное время предполагает идеальное смешивание воздуха в помещении (т. е. коэффициент смешивания = 1). Однако идеального смешения обычно не происходит. Время удаления будет больше в помещениях или зонах с несовершенным перемешиванием или застоем воздуха». Надлежащее использование таблицы B.1 для определения времени очистки от любого помещения требует умножения времени в таблице на коэффициент смешивания (k), который находится в диапазоне от 1 до 10. Этот коэффициент показывает, насколько хорошо вентиляционная система смешивает и разбавляет концентрацию переносимых по воздуху частицы в помещении.

Как правило, помещения с более высокой скоростью воздушного потока (6 ACH и выше) и хорошим расположением приточно-вытяжных решеток (больничные изоляторы для инфекций, передающихся воздушно-капельным путем) считаются имеющими «хорошее» перемешивание и, таким образом, коэффициент перемешивания k = 3 часто используется для этих мест. В этом случае время, указанное в таблице B.1, следует умножить на 3, чтобы определить фактическое время разрешения до повторного входа. Невентилируемые или плохо вентилируемые помещения имеют типичные значения k в диапазоне от 8 до 10. Увеличение ACH обычно приводит к снижению k, хотя k также можно уменьшить за счет использования в помещении вентилятора, который не влияет на ACH. В конечном счете, время ожидания можно сократить, увеличив ACH, уменьшив k или комбинируя оба этих действия.

Пример 1 . Дано: помещение размером 12 футов x 10 футов с высотой потолков 10 футов обслуживается 100-процентной системой вентиляции наружного воздуха, которая подает 65 кубических футов в минуту (куб. футов в минуту) приточного воздуха (Q _s = 65 куб. футов в минуту) и вытягивает из помещения 80 кубических футов воздуха в минуту (Q _e = 80 кубических футов в минуту). В помещении среднее перемешивание воздуха, поэтому примем k = 5.

Вопрос: Сколько времени потребуется, чтобы снизить концентрацию в воздухе на 99 процентов?

Решение: Начиная с Q _e больше, чем Q _s на 15 кубических футов в минуту, система отопления, вентиляции и кондиционирования воздуха (HVAC) втягивает в комнату 15 кубических футов в минуту воздуха из соседних помещений (т. е. помещение находится под отрицательным давлением). В этом примере предполагается, что 15 кубических футов в минуту переносимого воздуха не содержит инфекционных частиц в воздухе. Объемный расход чистого воздуха (Q) представляет собой большее значение между Q _с и Q _e , поэтому Q = 80 кубических футов в минуту. Рассчитайте воздухообмен в час:

ACH = [Q x 60] / (объем помещения) = (80 кубических футов в минуту x 60) / (12’ x 10’ x 10’) = 4800/1200 = 4,0 ACH

Согласно таблице B. 1 идеальное время ожидания смешивания, основанное на 4 ACH и 99-процентном снижении содержания частиц в воздухе, составляет 69 минут.

Используя коэффициент смешивания, равный 5, расчетное время ожидания для 99-процентного снижения содержания загрязняющих веществ в воздухе в помещении составляет 5 x 69 = 345 минут или 5 часов 45 минут.

Примечание: Определение истинного значения коэффициента смешивания затруднено и требует специального оборудования для измерения расхода воздуха и проведения испытаний на разложение индикаторного газа. Таким образом, часто используются консервативные оценки k (как описано выше). Кроме того, добавление устройства очистки воздуха (например, портативной установки фильтрации HEPA) в том же помещении сократит время ожидания. К определенному выше Q можно добавить расход от воздухоочистителя, что увеличит общий АЧХ в помещении. Движение воздуха, создаваемое воздухоочистным устройством, также может уменьшить значение k. Вместе увеличение ACH и снижение k могут помочь существенно сократить время ожидания. См. Пример 2 для получения дополнительной информации, включая пример расчетов.

Фильтры для использования в системах отопления, вентиляции и кондиционирования воздуха (HVAC), как правило, испытываются в соответствии с процедурами, изложенными в стандарте ANSI/ASHRAE 52.2-2017 «Метод испытаний общеобменных вентиляционных устройств очистки воздуха на эффективность удаления по размеру частиц». Этот стандарт был разработан ASHRAE, глобальным сообществом, занимающимся строительными системами, качеством воздуха в помещениях и устойчивостью в искусственной среде, и доступен для бесплатного онлайн-просмотра во время продолжающейся пандемии. На основе эффективности фильтрации, определенной процедурами тестирования, фильтрам присваивается минимальное отчетное значение эффективности (MERV). MERV обеспечивает меру «эффективности фильтрации» в диапазоне размеров частиц, указанном в процедуре испытаний. Значения MERV находятся в диапазоне от 1 до 16, а более высокие значения MERV соответствуют более эффективным фильтрам.

Исследования показывают, что размер частиц SARS-CoV-2 составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху сам по себе. Эти вирусные частицы создаются человеком, поэтому вирус задерживается в респираторных каплях и ядрах капель (сухие респираторные капли), которые больше, чем отдельный вирус. Большинство респираторных капель и частиц, выдыхаемых при разговоре, пении, дыхании и кашле, имеют размер менее 5 мкм. CDC рекомендует использовать вентиляционные фильтры с максимально возможной эффективностью, не оказывающие вредного воздействия на общую производительность системы HVAC. У ASHRAE есть аналогичное руководство; тем не менее, они рекомендуют минимальную эффективность фильтрации MERV 13 при условии, что не будет существенного негативного воздействия на производительность системы HVAC и комфорт пассажиров. Фильтр MERV 13 эффективен как минимум на 50 % при улавливании частиц размером от 0,3 до 1,0 мкм и на 85 % эффективнее улавливает частицы размером от 1 до 3 мкм. В совокупности эти частицы способны оставаться в воздухе в течение нескольких часов и чаще всего связаны с глубоким проникновением в легкие. Фильтр MERV 14 не менее 75% и 90% эффективности, соответственно, при захвате тех же самых частиц. Эффективность фильтров MERV 15 и MERV 16 еще выше. Таким образом, рекомендуемые фильтры значительно эффективнее улавливают опасные частицы, чем типичный фильтр MERV 8, эффективность которого составляет лишь около 20% в диапазоне размеров от 1 мкм до 3 мкм, и он не рассчитан на эффективность улавливания меньших частиц размером от 0,3 мкм до Частицы размером 1,0 мкм.

Повышение эффективности фильтрации может привести к увеличению перепада давления на фильтрах. Это может привести к повышенному энергопотреблению вентилятора, снижению скорости воздушного потока и/или проблемам с регулированием температуры в помещении и уровней относительной влажности. Научные разработки в области проектирования и производства фильтров уменьшили величину повышенного перепада давления и его последующее влияние на работу ОВКВ, но не все фильтры используют более новую технологию. Перед модернизацией фильтрации следует изучить конкретные рассматриваемые фильтры на предмет их рейтинга перепада давления при расходе(ах) предполагаемого использования, а потенциальное воздействие этого перепада давления оценить в сравнении с возможностями существующей системы HVAC.

Высокоэффективные воздушные фильтры для твердых частиц (HEPA) еще более эффективны в фильтрации инфекционных частиц, созданных человеком, чем фильтры MERV 16. Однако, за исключением нескольких уникальных применений, фильтры HEPA редко используются в центральных системах ОВКВ. [См. вопрос о портативных фильтрах HEPA, чтобы узнать больше о них и их применении в защитной очистке воздуха].

Направленный поток воздуха — это концепция защитной вентиляции, в которой движение воздуха происходит в направлении от чистого к менее чистому. Эта концепция вентиляции применяется к зонам, где «чистая» среда требует более высокого уровня защиты и/или где «менее чистая» среда имеет более высокий риск содержания переносимых по воздуху загрязняющих веществ (деятельность или пребывание людей с более высоким риском заражения). инфекционный). Примеры «чистых» помещений могут включать сортировочные пункты медицинских учреждений или помещения/коридоры, примыкающие к деятельности с повышенным риском. Примеры «менее чистых» помещений могут включать помещения, в которых находятся лица с известными или подозреваемыми инфекциями, или помещения, в которых известная деятельность имеет повышенную вероятность образования инфекционных частиц в воздухе.

Создание направленного воздушного потока может осуществляться в пределах определенного помещения или между двумя соседними помещениями. Это можно сделать пассивно, за счет преднамеренного размещения решеток приточного и вытяжного отопления, вентиляции и кондиционирования воздуха (ОВКВ) или за счет преднамеренного создания перепада давления между соседними помещениями за счет задания смещенных расходов вытяжного и приточного воздуха. Создание направленного воздушного потока также может осуществляться активно с помощью вентиляторов, выпускающих воздух через открытые окна, стратегического размещения воздуховодов, прикрепленных к портативным фильтрационным установкам HEPA, или специальных вытяжных систем (установленных или переносных), которые создают желаемый воздушный поток путем выпуска воздуха наружу. окон, дверных проемов или через временные воздуховоды. В определенных условиях также могут использоваться специализированные вмешательства в местную вентиляцию, которые устанавливают желаемые направления воздушного потока (см. Вентилируемое изголовье NIOSH).

Направленные воздушные потоки следует тщательно оценивать. Проверка эффективности направленного воздушного потока может быть выполнена с использованием методов визуального отслеживания, в которых используются «дымовые трубки» или ручные «генераторы тумана». Другие инструменты, такие как электронные мониторы или визуальные средства для контроля перепадов давления, могут использоваться, когда между двумя соседними помещениями устанавливается направленный поток воздуха. Чтобы уменьшить возможность направления воздушного потока от инфицированных к неинфекционным обитателям помещений, важно, чтобы определения «чистых» и «менее чистых» помещений были установлены с использованием соображений оценки риска инфекционного контроля.

Портативные фильтрующие установки HEPA, сочетающие фильтр HEPA с системой вентиляторов с приводом, являются предпочтительным вариантом для дополнительной очистки воздуха, особенно в местах повышенного риска, таких как поликлиники, пункты вакцинации и медицинского тестирования, тренажерные залы или общественные зоны ожидания. Другие условия, в которых может быть полезна портативная фильтрация HEPA, могут быть определены с использованием типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соблюдения требований к лицевым маскам и плотность людей в помещении. Хотя эти системы не подают разбавляющий воздух снаружи, они эффективно очищают воздух в помещениях, чтобы снизить концентрацию взвешенных в воздухе частиц, включая частицы вируса SARS-CoV-2. Таким образом, они дают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

При выборе портативной установки HEPA выберите систему, размер которой соответствует площади, в которой она будет установлена. Это определение делается на основе расхода воздуха через блок, который обычно указывается в кубических футах в минуту (куб. фут/мин). Многим портативным фильтрационным установкам HEPA присваивается скорость подачи чистого воздуха (CADR) (см. Руководство EPA по очистителям воздуха в доме), которая указана на этикетке в руководстве по эксплуатации, на упаковочной коробке и/или на фильтрующей установке. сам. CADR — это установленный стандарт, определенный Ассоциацией производителей бытовой техники (AHAM). Участвующие производители переносных воздухоочистителей сертифицируют свою продукцию в независимой лаборатории, поэтому конечный пользователь может быть уверен, что ее характеристики соответствуют заявлениям производителя. CADR обычно указывается в кубических футах в минуту для продуктов, продаваемых в Соединенных Штатах. В параграфах ниже описывается, как выбрать подходящий воздухоочиститель в зависимости от размера помещения, в котором он будет использоваться. Приведенная ниже процедура должна выполняться всегда, когда это возможно. Если воздухоочиститель с соответствующим номером CADR или выше недоступен, выберите блок с более низким рейтингом CADR. Устройство по-прежнему будет обеспечивать постепенно большую очистку воздуха, чем при полном отсутствии воздухоочистителя.

В данной комнате, чем больше CADR, тем быстрее он будет очищать воздух в комнате. На этикетке AHAM указаны три номера CADR, по одному для дыма, пыли и пыльцы. Частицы дыма самые маленькие, поэтому число CADR лучше всего применимо к вирусным частицам, связанным с COVID-19. На этикетке также указан наибольший размер помещения (в квадратных футах, футах ² ), для которого подходит устройство, при стандартной высоте потолка до 8 футов. Если высота потолка выше, умножьте размер комнаты (фут ² ) на отношение фактической высоты потолка (футов) к 8. Например, для помещения площадью ² 300 футов с потолком высотой 11 футов потребуется портативный воздухоочиститель с маркировкой для помещения размером не менее 415 футов ² (300 × [11/8] = 415).

Программа CADR предназначена для оценки производительности небольших комнатных воздухоочистителей, которые обычно используются в домах и офисах. Для более крупных воздухоочистителей и воздухоочистителей меньшего размера, производители которых решили не участвовать в программе AHAM CADR, выберите блок HEPA на основе рекомендуемого размера помещения (9 футов). 0073 2 ) или указанный производителем расход воздуха (куб. фут/мин). Потребители могут принять во внимание, что эти значения часто отражают идеальные условия, которые завышают фактическую производительность.

Для воздухоочистителей с рекомендуемым размером помещения регулировка для помещений выше 8 футов такая же, как описано выше. Для блоков, которые обеспечивают только расход воздуха, следуйте «правилу 2/3», чтобы приблизиться к рекомендуемому размеру помещения. Чтобы применить это правило к помещению высотой до 8 футов, выберите воздухоочиститель со значением расхода воздуха (куб.0073 2 ). Например, для стандартного помещения площадью 300 футов ² требуется воздухоочиститель, обеспечивающий поток воздуха не менее 200 кубических футов в минуту (300 × [2/3] = 200). Если высота потолка выше, выполните тот же расчет, а затем умножьте результат на отношение фактической высоты потолка (футов) к 8. потолок, требуется воздухоочиститель, который может обеспечить поток воздуха не менее 275 кубических футов в минуту (200 × [11/8] = 275).

В то время как меньшие вентиляторные системы HEPA, как правило, представляют собой автономные блоки, многие более крупные блоки позволяют прикреплять гибкие воздуховоды к воздухозаборнику и/или выпуску (обратите внимание, что более крупные канальные блоки не подпадают под определение «очиститель воздуха в помещении»). и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемую схему воздушного потока от чистого к менее чистому там, где это необходимо. Канальные системы HEPA также можно использовать для организации вмешательств с прямым захватом источника для лечения пациентов и / или сценариев тестирования (см. обсуждение CDC / NIOSH о вентилируемом изголовье). В зависимости от размера HEPA-вентиляторов/фильтров и конфигурации объекта, в котором они используются, несколько небольших портативных HEPA-блоков, развернутых в зонах повышенного риска, могут оказаться более полезными, чем один большой HEPA-блок, обслуживающий объединенное пространство.

Пример 2. Дано: Комната, описанная в Примере 1, теперь дополнена портативным устройством очистки воздуха HEPA с CADR дыма 120 кубических футов в минуту (Q _hepa = 120 кубических футов в минуту). Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому назначьте k = 3.

Вопрос: Сколько времени сэкономлено для достижения того же 99-процентного снижения содержания загрязняющих веществ в воздухе за счет добавления в помещение переносного устройства HEPA?

Решение: Добавление фильтрующего устройства HEPA обеспечивает дополнительный приток чистого воздуха в помещение. Здесь объемный расход чистого воздуха (Q): Q = Q _e + Q _hepa = 80 кубических футов в минуту + 120 кубических футов в минуту = 200 кубических футов в минуту.

ACH = [Q x 60] / (объем помещения) = (200 кубических футов в минуту x 60) / (12 футов x 10 футов x 10 футов) = 12 000/1 200 = 10 ACH.

Согласно Таблице B. 1 идеальное время ожидания смешивания, основанное на 10 ACH и 99% снижении содержания взвешенных в воздухе частиц, составляет 28 минут.

Используя коэффициент смешивания 3, расчетное время ожидания для 99-процентного снижения содержания переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 28 = 84 минуты. Таким образом, повышенный ACH и более низкое значение k, связанные с портативной установкой фильтрации HEPA, сократили время ожидания с первоначальных 5 часов и 45 минут до всего лишь 1 часа и 24 минут, сэкономив в общей сложности 4 часа и 21 минуту до того, как комнату можно было безопасно снова занять.

Добавление переносного блока HEPA увеличило эффективную скорость вентиляции и улучшило смешивание воздуха в помещении. Это привело к сокращению времени очистки помещения от потенциально инфекционных частиц в воздухе более чем на 75%.

Да. Ультрафиолетовое бактерицидное облучение (UVGI), также известное как бактерицидное ультрафиолетовое излучение (GUV), представляет собой средство дезинфекции, используемое во многих различных условиях, таких как жилые, коммерческие, образовательные и медицинские учреждения. Эта технология использует ультрафиолетовую (УФ) энергию для инактивации (уничтожения) микроорганизмов, включая вирусы, при правильной разработке и установке.

Еще многое предстоит узнать о SARS-CoV-2, а также о масштабах переносимых по воздуху вирусных частиц и их распространении. Однако UVGI может инактивировать вирусы в воздухе и на поверхностях.* Дизайн и размеры эффективных систем дезинфекции UVGI требуют специальных знаний и опыта.

Перед установкой систем UVGI обратитесь за консультацией к авторитетному производителю UVGI или опытному проектировщику систем UVGI. Эти специалисты могут оказать помощь, выполнив необходимые расчеты, выбрав приспособления, правильно установив систему и проверив правильность работы в зависимости от настройки.

*Примечание: CDC рекомендует выполнять первичную дезинфекцию поверхностей в помещениях с людьми, чтобы следовать указаниям CDC/EPA по дезинфекции поверхностей.

UVGI для верхних помещений
UVGI для верхних помещений (или верхних помещений) UVGI использует специально разработанные устройства UVGI, устанавливаемые на стены или потолки, для создания зоны дезинфекции ультрафиолетовой (УФ) энергии, направленной вверх и в сторону от людей. Эти приспособления дезинфицируют воздух при его циркуляции от механической вентиляции, потолочных вентиляторов или естественного движения воздуха. Преимущество комнатных УФГИ в том, что они обеззараживают воздух вблизи и над людьми, находящимися в помещении. С 19В 80-х годах системы УФГО широко использовались для борьбы с туберкулезом (ТБ). В руководстве Центра по контролю и профилактике заболеваний (CDC) «Контроль окружающей среды при туберкулезе: основные рекомендации по ультрафиолетовому бактерицидному облучению верхних помещений в медицинских учреждениях» содержится информация о соответствующей конструкции системы UVGI, соответствующей безопасной эксплуатации и техническом обслуживании. Основываясь на данных о других коронавирусах человека, система UVGI, предназначенная для защиты от распространения туберкулеза, должна быть эффективной для инактивации SARS-CoV-2 и, следовательно, предотвращения распространения. Системы UVGI обычно требуют, чтобы несколько УФ-светильников были эффективными. Например, зал ожидания прямоугольной формы на 10–30 человек потребует 2–3 аэрологических УФГО-приборов. В рамках установки системы необходимо позаботиться о контроле количества УФ-энергии, направленной или отраженной в нижнее занимаемое пространство ниже уровней, признанных безопасными. Уважаемые производители UVGI или опытные разработчики систем UVGI проведут необходимые измерения и внесут необходимые корректировки, чтобы предотвратить вредное воздействие ультрафиолета на людей в космосе.

Возможное применение: Можно использовать в любом помещении; наиболее полезен в помещениях, где много людей, которые больны или могут быть больны.

Внутриканальные UVGI
Внутриканальные UVGI устанавливаются в системах отопления, вентиляции и кондиционирования воздуха (HVAC). Эти системы предназначены для одной из двух целей:

1) Обработка змеевика UVGI защищает змеевики ОВКВ, дренажные поддоны и смачиваемые поверхности от микробного роста. Эти устройства производят относительно низкий уровень УФ-энергии. Эта энергия непрерывно доставляется 24 часа в сутки, поэтому они эффективны. Установки УВГИ змеевиковой обработки не предназначены для обеззараживания воздуха и не должны устанавливаться с целью обеззараживания воздуха.

Потенциальное применение: Может использоваться для сокращения затрат на техническое обслуживание ОВКВ и повышения эффективности эксплуатации в крупных коммерческих системах ОВКВ или жилых системах ОВКВ; не рекомендуется для инактивации переносимых по воздуху патогенов.

2) Дезинфекция воздуха Системы UVGI могут эффективно применять интенсивную УФ-энергию для инактивации переносимых по воздуху патогенов, когда они проходят в воздуховоде ОВКВ. Системы УФГО обеззараживания воздуха HVAC обычно требуют более мощных УФ-ламп или большего количества ламп, или и того, и другого, чтобы обеспечить необходимое УФГО, необходимое для инактивации патогенов за короткий период времени. Системы обеззараживания воздуха часто размещают после змеевиков HVAC. Это место защищает змеевик, дренажный поддон и смачиваемые поверхности от микробного роста, а также дезинфицирует движущийся воздух.

Возможное применение: Может использоваться внутри любой системы HVAC для дезинфекции инфекционных патогенов, передающихся по воздуху.

Far-UV (или Far-UVC)
Far-UV — одна из многих новых технологий, которые стали популярными во время пандемии COVID-19. В то время как стандартные устройства UVGI излучают УФ-энергию с длиной волны около 254 нанометров (нм), в устройствах дальнего УФ-излучения используются другие лампы для излучения УФ-энергии с длиной волны около 222 нм. Помимо длины волны, основное различие между этими двумя технологиями заключается в том, что стандартные системы UVGI специально разработаны, чтобы не подвергать людей воздействию УФ-энергии, в то время как многие устройства с дальним УФ-излучением позиционируются как безопасные для воздействия УФ-энергии на людей и их непосредственное окружение. Обзор рецензируемой литературы показывает, что длины волн дальнего ультрафиолета могут эффективно инактивировать микроорганизмы, включая коронавирусы человека, при применении соответствующих доз ультрафиолета. Остаются вопросы о механизмах уничтожения микроорганизмов и общей безопасности. Дальнее ультрафиолетовое излучение может оказаться эффективным для дезинфекции воздуха и поверхностей без некоторых мер предосторожности, необходимых для стандартного ультрафиолетового излучения. Устройства дальнего ультрафиолета лучше всего рассматривать как новую и появляющуюся технологию. Потребители, рассматривающие возможность использования новых технологий, таких как Far-UV, должны прочитать ответы на часто задаваемые вопросы о новых технологиях ниже.

Возможное применение : еще не определено.

CDC не дает рекомендаций за или против любого производителя или продукта. Существует множество технологий, активно продаваемых для обеспечения очистки воздуха во время продолжающейся пандемии COVID-19. Распространенными среди них являются ионизация, сухая перекись водорода и дезинфекция химическим распылением. Некоторые продукты на рынке включают комбинации этих технологий. Эти продукты генерируют ионы, реактивные окислительные частицы (АФК, которые продаются под разными названиями) или химические вещества в воздухе в рамках процесса очистки воздуха. Люди в помещениях, обработанных этими продуктами, также подвергаются воздействию этих ионов, АФК или химических веществ.

Хотя вариации этих технологий существуют уже несколько десятилетий, по сравнению с другими методами очистки или дезинфекции воздуха, они имеют менее документированный послужной список, когда речь идет об очистке/дезинфекции больших и быстро движущихся объемов воздуха в системах отопления, вентиляции и системы кондиционирования воздуха (HVAC) или даже внутри отдельных помещений. Это не обязательно означает, что технологии не работают так, как рекламируется. Тем не менее, из-за отсутствия установленного массива рецензируемых доказательств, показывающих доказанную эффективность и безопасность в условиях использования, многие по-прежнему считают эти технологии «развивающимися».

Как и в случае со всеми новыми технологиями, потребителям рекомендуется проявлять осторожность и делать свою домашнюю работу. Сама по себе регистрация в национальных или местных органах власти не всегда означает эффективность или безопасность продукта. Потребители должны изучить технологию, пытаясь сопоставить любые конкретные утверждения с предполагаемым использованием продукта. Потребители должны запрашивать данные испытаний, которые количественно демонстрируют явное преимущество в плане защиты и безопасности пассажиров в условиях, соответствующих предполагаемому использованию. При рассмотрении технологий очистки воздуха, которые потенциально или преднамеренно подвергают опасности людей, находящихся в здании, данные по безопасности должны быть применимы ко всем людям, включая тех, состояние здоровья которых может ухудшиться в результате обработки воздуха. В переходных помещениях, где среднее воздействие на население может быть временным, важно также учитывать профессиональное облучение для работников, которым приходится находиться в помещении в течение длительного времени.

Предпочтительно, чтобы документированные данные о производительности в условиях использования были доступны из нескольких источников, некоторые из которых должны быть независимыми сторонними источниками. Следует подвергнуть сомнению необоснованные заявления о производительности или ограниченные тематические исследования только с одним устройством в одной комнате и отсутствием эталонных элементов управления. Как минимум, при рассмотрении вопроса о приобретении и использовании продуктов с технологией, которая может генерировать озон, убедитесь, что оборудование соответствует стандарту сертификации UL 867 (Стандарт для электростатических воздухоочистителей) для производства допустимых уровней озона или, что предпочтительнее, UL 29.Стандартная сертификация 98 (Процедура подтверждения экологических требований (ECVP) для нулевых выбросов озона из воздухоочистителей), которая предназначена для проверки того, что озон не производится.

Мониторинг углекислого газа (CO ₂ ) может предоставить информацию о вентиляции в данном помещении, которую можно использовать для усиления защиты от передачи COVID-19. Стратегии, включающие мониторы CO ₂, могут различаться по стоимости и сложности. Однако большая стоимость и сложность не всегда означают лучшую защиту.

Традиционно системы мониторинга CO ₂ дороги, требуют обширных знаний для точной установки и настройки, а также сложных программ управления для эффективного взаимодействия с системами отопления, вентиляции и кондиционирования воздуха (HVAC) здания в режиме реального времени. Они не были предназначены для защиты людей, находящихся в здании, от передачи болезней. Разработчики всего здания CO ₂ контрольного оборудования/программного обеспечения для работы систем HVAC существуют уже несколько десятилетий, и эта технология чаще всего применяется в целях энергосбережения. По мере развития текущих ответных мер на пандемию эта технология позиционировалась как потенциальный инструмент для определения эффективности вентиляции здания, что привело к вопросам о том, можно ли проводить мониторинг CO 9 в помещении. 0021 2 концентрации могут использоваться в качестве инструмента, помогающего принимать решения по вентиляции.

В некоторых хорошо спроектированных, хорошо охарактеризованных и обслуживаемых средах ОВиК использование стационарных мониторов CO ₂ может быть информативным. При использовании эти мониторы часто включаются в системы вентиляции с регулированием по потребности (DCV), которые разработаны с основной целью максимизации энергоэффективности за счет сокращения подачи наружного воздуха. Тем не менее, на протяжении всей пандемии рекомендуется по возможности превышать минимальную вентиляцию в дополнение к ношению масок, физическому дистанцированию, усиленной фильтрации и другим соображениям, связанным с вмешательством. С самого начала реагирования на эту пандемию как CDC, так и ASHRAE рекомендовали деактивировать системы DCV и использовать системы вентиляции с максимальным потоком воздуха в пределах ограничений безопасности оборудования.

Стационарные мониторы CO ₂ измеряют концентрацию CO ₂ как показатель количества людей в помещении. По мере увеличения концентрации CO ₂ система HVAC DCV увеличивает количество вентиляции наружного воздуха в помещении, чтобы разбавить CO ₂ (и наоборот). Количество датчиков CO ₂, размещение этих датчиков, их калибровка и техническое обслуживание в совокупности представляют собой большой и сложный вопрос, который нельзя упускать из виду. Например, СО ₂ концентрация, измеренная стационарным настенным монитором, может не всегда отражать фактическую концентрацию в занимаемом помещении. Если воздушные потоки из комнатного ОВКВ или даже подпиточный воздух из окон проходят непосредственно над этим местом для монитора, соответствующие измерения концентрации будут искусственно занижены. Если в помещении хорошее перемешивание воздуха, измеренная концентрация должна приблизительно соответствовать истинной концентрации, но помещения хорошо перемешиваются редко, особенно в старых зданиях со старыми системами вентиляции (или вообще без них). Кроме того, если повышенный уровень CO ₂ концентрация приводит к увеличению расхода воздуха в одном помещении, так что воздух может «вороваться» из других помещений в той же системе HVAC. Это может привести к повышенным концентрациям CO ₂ в других помещениях, которые система HVAC не может контролировать.

Имеется ограниченная информация о прямой связи концентрации CO ₂ с риском передачи COVID-19. Изменения концентрации CO ₂ могут указывать на изменение количества людей в помещении и использоваться для регулировки количества подаваемого наружного воздуха. Однако СО ₂ концентрации не могут предсказать, кто инфицирован SARS-CoV-2 и может распространять вирус, количество переносимых по воздуху вирусных частиц, производимых инфицированными людьми, или эффективность системы HVAC для разбавления и удаления вирусных концентраций вблизи места их образования . В качестве простого примера, небольшая комната с тремя людьми будет иметь одинаковый уровень CO ₂ (и, следовательно, одинаковую скорость вентиляции наружного воздуха, контролируемую системой DCV), независимо от того, кто инфицирован SARS-CoV-2 или один или больше людей заражены вирусом. Вентиляция на основе CO ₂ измерения не могут распознать повышенный риск передачи во втором сценарии.

Более скромным, рентабельным и точным способом мониторинга CO ₂ является использование портативных приборов в сочетании с системами HVAC, которые не имеют модулирующих уставок, основанных на концентрациях CO ₂. Счетчик CO ₂ можно приобрести менее чем за 300 долларов, а его измерения можно собирать/записывать рядом с зонами дыхания занятых зон каждой комнаты. При таком подходе заслонки наружного воздуха HVAC могут быть настроены на подачу большего количества наружного воздуха, чем требуется по нормам (как рекомендовано CDC и ASHRAE), и в результате CO ₂ концентрации в помещениях при реальных уровнях занятости, зарегистрированные с помощью калиброванного портативного портативного измерителя CO ₂. Эта документация будет эталоном концентрации CO ₂ для каждой комнаты в соответствии с условиями эксплуатации HVAC и уровнями занятости.

Одним из возможных целевых ориентиров для хорошей вентиляции является CO ₂ показания ниже 800 частей на миллион (ppm). Если эталонные показания выше этого уровня, переоцените возможность увеличения подачи наружного воздуха. Если уровень ниже 800 частей на миллион не удается снизить, необходимо будет больше полагаться на усиленную фильтрацию воздуха (включая переносные воздухоочистители HEPA). Как только эталонные концентрации установлены, периодически проводите измерения и сравнивайте их с эталонными значениями. Пока расход вентиляционного воздуха не меняется (наружный воздух или общий воздух) и не увеличивается вместимость, будущие портативные CO ₂ концентрации, составляющие 110 % контрольных показателей, указывают на потенциальную проблему, которую необходимо исследовать. В условиях пандемии практичное применение портативных измерительных приборов CO ₂ является экономически эффективным подходом к мониторингу вентиляции зданий.

В случае COVID-19 первыми шагами по снижению концентрации вируса в помещении являются ношение масок для лица, физическое дистанцирование и снижение уровня заполняемости. Улучшенная вентиляция является дополнительной стратегией профилактики. Для вентиляционных систем увеличение объема наружного воздуха выше минимальных требований кода, увеличение общей вентиляции и повышение эффективности фильтрации более эффективны для контроля передачи инфекционных заболеваний, чем контроль температуры и влажности в помещении. Тем не менее, использование температуры и/или влажности для снижения риска передачи заболевания следует рассматривать в каждом конкретном случае, принимая во внимание ограждающие конструкции здания, возможности систем отопления, вентиляции и кондиционирования воздуха (HVAC). уровень контроля и/или автоматизации здания, локальный COVID-19скорость передачи, любые уникальные клинические особенности пассажиров и местный климат.

Как температура, так и влажность могут влиять на передачу инфекционных заболеваний, включая COVID-19, но это влияние имеет практические ограничения. Исследование влияния температуры показало, что SARS-CoV-2, вирус, вызывающий COVID-19, чувствителен к повышенным температурам и инактивируется более чем на 99,99% всего за несколько минут при 70°C (158°F). Однако эта температура находится далеко за пределами человеческого комфорта и может повредить некоторые строительные материалы. Хотя температуры ниже 70°C (158°F) также эффективны, требуемое время воздействия для инактивации увеличивается по мере снижения температуры. Таким образом, повышенные температуры дают возможность обеззаразить вирус SARS-CoV-2 в воздухе или на поверхностях, но использование повышенной температуры исключительно для обеззараживания обычно не рекомендуется и нереально для жилых помещений. Еще одно важное соображение заключается в том, что при повышении температуры в помещении соответствующий уровень относительной влажности снижается.

Имеющиеся данные неубедительны в том, что влажность значительно снижает передачу SARS-CoV-2 по сравнению с уровнем, достигаемым при хорошей вентиляции и фильтрации. Некоторые научные исследования показали, что выживаемость вирусов, в том числе коронавирусов человека, может снижаться, когда относительная влажность находится в диапазоне 40–60%. Тем не менее, сокращения являются скромными, и в этих выводах есть выбросы. Следовательно, ни ASHRAE, ни CDC не рекомендуют вводить увлажнение с единственной целью ограничения передачи COVID-19.. Хотя это и не влияет на передачу, существуют рецензируемые исследования, которые предполагают, что предотвращение чрезмерной сухости воздуха может помочь сохранить эффективность иммунной системы человеческого организма.

Некоторые системы HVAC могут активно контролировать как температуру, так и влажность. Однако большинство систем HVAC не имеют специальных возможностей увлажнения. Некоторое осушение происходит в теплые месяцы как побочный продукт охлаждения влажного теплого воздуха ниже его точки росы и вызывает конденсацию воды из воздуха. Реже встречается возможность ограничения низкой влажности за счет введения водяного пара в сухой приточный воздух.

Большинство существующих жилых и коммерческих зданий, расположенных в холодном климате, не спроектированы так, чтобы противостоять коррозии и избыточному накоплению влаги, которые могут возникнуть в результате длительного увлажнения всего здания. Если для поддержания комфорта и предотвращения чрезмерной сухости носовых и глазных оболочек используется дополнительное увлажнение в зимнее время, сначала проверьте ограждение здания, чтобы убедиться, что конденсация и накопление влаги не станут проблемой. Стандарт ASHRAE 160 (Критерии анализа конструкции контроля влажности в зданиях) содержит рекомендации по гигротермическому анализу ограждающих конструкций зданий. Для коммерческих зданий, которые должным образом построены для обеспечения длительного увлажнения и в которых уже установлены средства увлажнения, нет причин не увлажнять воздух до комфортного уровня в зимние месяцы.

В жилых помещениях переносные комнатные увлажнители могут использоваться для сенсорного комфорта и снижения чрезмерно низкого уровня относительной влажности. В этих случаях используйте увлажнитель со встроенным гигростатом и контролируйте уровень относительной влажности около 40%. Более высокие уровни влажности не обязательно лучше и могут привести к локальному росту плесени, грибка и другим долговременным проблемам с качеством воздуха в помещении. Техническое обслуживание и очистка портативных систем увлажнения очень важны. Ежедневно меняйте воду в увлажнителе, обслуживайте и очищайте увлажнитель в соответствии с рекомендациями производителя.

Да. Хотя вентиляторы сами по себе не могут восполнить недостаток наружного воздуха, их можно использовать для повышения эффективности открытых окон, как описано в списке рекомендаций CDC по улучшению вентиляции. Вентиляторы также можно использовать в помещении для улучшения смешивания воздуха в помещении. Улучшенное смешивание воздуха в помещении помогает распределять подаваемый чистый воздух и разбавлять концентрации вирусных частиц по всему помещению, что снижает вероятность образования карманов с застойным воздухом, в которых могут накапливаться вирусные концентрации. Как и при любом использовании вентилятора во время COVID-19.пандемии, позаботьтесь о том, чтобы свести к минимуму возможность создания потоков воздуха, которые проходят непосредственно через одного человека на другого:

Избегайте использования высокоскоростных настроек
Используйте потолочные вентиляторы с низкой скоростью и, возможно, в направлении обратного потока (чтобы воздух поднимался к потолку)
Направьте поток вентилятора в незанятый угол и стены или вверх над занятой зоной.

Вентиляторы также могут обеспечивать направленный поток воздуха от чистого к менее чистому. Такие применения следует тщательно оценивать, чтобы избежать непредвиденных последствий, и принимать их только в том случае, если они подтверждаются оценкой рисков для безопасности.

Барьеры могут физически разделять пространства, расположенные рядом друг с другом. При использовании для инфекционного контроля барьер предназначен для предотвращения того, чтобы кто-то по одну сторону барьера подвергал человека по другую сторону барьера воздействию инфекционных жидкостей, капель и частиц. Мешает ли барьер улучшенной вентиляции, зависит от того, как он установлен. Защитные барьеры иногда могут помочь улучшить вентиляцию, но иногда они также могут препятствовать вентиляции. Иногда они не влияют на вентиляцию.

Защитные барьеры могут помочь улучшить вентиляцию, если они используются для обеспечения направленных потоков воздуха или желаемой разницы давлений между чистыми и менее чистыми помещениями. Барьер можно совместить с предполагаемым воздушным потоком, чтобы помочь направить его в нужное место, например, на решетку возвратного воздуха HVAC или впускное отверстие переносного воздухоочистителя. Примеры сценариев для этого типа развертывания барьеров включают те, где есть известный источник потенциально инфекционных аэрозолей, например, стоматологический кабинет или COVID-19.испытательная станция.

В качестве альтернативы барьер можно разместить между двумя областями, чтобы лучше изолировать одну сторону барьера от другой. В этой конфигурации барьер также может помочь проектной схеме HVAC в установлении желаемого перепада давления между соседними помещениями. При необходимости небольшие сквозные отверстия или выдвижная панель, встроенная в ограждение, позволяют перемещать физические объекты с одной стороны на другую. Примеры, где может применяться этот тип барьерного приложения, включают стол администратора или билетную кассу.

При неаккуратной установке барьеры иногда могут мешать хорошей вентиляции. Барьеры могут непреднамеренно прервать распределение воздушного потока в помещении, что приведет к накоплению концентрации антропогенных или других аэрозолей, которые могут оставаться во взвешенном состоянии в воздухе от минут до часов. В этом случае люди могут подвергаться воздействию более высоких концентраций инфекционных аэрозолей, чем без барьеров. Чем больше барьер, тем больше вероятность того, что это может произойти. Чтобы уменьшить эту вероятность, убедитесь, что барьеры правильно расположены для предполагаемого присутствия и что они не больше, чем необходимо для предотвращения прямого переноса респираторных капель, которые могут «распыляться» непосредственно от одного человека к другому.

Каждый раз, когда устанавливаются барьеры, следует проводить проверку распределения воздушного потока с помощью трассирующего «дыма» или ручных генераторов тумана. Это тестирование может помочь в оценке распределения воздушного потока в занимаемых помещениях. Если замечено появление застойных воздушных карманов, перепроектирование барьера или переориентация могут помочь свести к минимуму возникновение. Модификации распределения воздушного потока, такие как регулировка положения жалюзи приточного воздуха или выпуск переносных воздухоочистителей, также могут помочь в устранении образования застойных воздушных карманов.

Воздух | Приложение | Руководство по охране окружающей среды | Библиотека руководств | Инфекционный контроль

Руководство по инфекционному контролю окружающей среды в медицинских учреждениях (2003 г.)

Удаление переносимых по воздуху загрязнителей
- Таблица Б.1. ACH и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности
Отбор проб воздуха для аэрозолей, содержащих легионеллы
Расчет результатов отбора проб воздуха

Технические характеристики вентиляции
- Таблица Б.2. Требования к вентиляции для помещений, оказывающих помощь пациентам в больницах и амбулаторных учреждениях
- Таблица Б. 3. Взаимоотношения давления и вентиляция некоторых помещений учреждений сестринского ухода
- Таблица Б.4. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в больницах общего профиля
- Таблица Б.5. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в амбулаторных учреждениях
- Таблица Б.6. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в учреждениях престарелых
- Таблица Б.7. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в психиатрических больницах

1. Удаление переносимых по воздуху загрязнителей

Таблица B.1. Воздухообмен в час (ACH) и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности *

Количество воздухообменов в час, время и эффективность.
АСН § ¶	Время (мин. ), необходимое для удаления Эффективность 99 %	Время (мин.), необходимое для удаления Эффективность 99,9 %
2	138	207
4	69	104
6 ⁺	46	69
8	35	52
10 ⁺	28	41
12 ⁺	23	35
15 ⁺	18	28
20	14	21
50	6	8

* Эта таблица изменена по сравнению с таблицей S3-1 в ссылке 4 и адаптирована на основе формулы для скорости очистки от переносимых по воздуху загрязнителей, представленной в ссылке 1435.

+ Обозначает часто цитируемый ACH для зон ухода за пациентами.

§ Значения получены по формуле:

t2 – t1 = – [ln (C2 / C1) / (Q / V)] X 60, где t1 = 0

, где

t1 = начальное момент времени в минутах
t2 = конечный момент времени в минутах
C1 = начальная концентрация загрязняющего вещества
C2 = конечная концентрация загрязняющего вещества
C2 / C1 = 1 – (эффективность удаления / 100)
Q = расход воздуха в кубических футах/час
V = объем помещения в кубических футах
Q / V = ACH

¶ Значения относятся к пустому помещению без источника образования аэрозолей. При наличии человека, образующего аэрозоль, эта таблица не применяется. Доступны и другие уравнения, включающие постоянный источник генерации. Однако некоторые заболевания (например, инфекционный туберкулез) вряд ли будут распространяться аэрозолем с постоянной скоростью. Приведенное время предполагает идеальное перемешивание воздуха в помещении (т. е. коэффициент перемешивания = 1). Однако идеального смешения обычно не происходит. Время удаления будет больше в помещениях или зонах с несовершенным перемешиванием или застоем воздуха. ²¹³ Следует соблюдать осторожность при использовании этой таблицы в таких ситуациях. Для кабин или других мест местной вентиляции следует обращаться к инструкциям производителей.

Наверх страницы

2. Отбор проб воздуха на аэрозоли, содержащие Legionellae

Отбор проб воздуха является нечувствительным средством обнаружения Legionella pneumophila, и имеет ограниченную практическую ценность при отборе проб окружающей среды на наличие этого патогена. Однако в некоторых случаях его можно использовать для

демонстрируют присутствие легионелл в аэрозольных каплях, связанных с предполагаемыми бактериальными резервуарами
определяют роль определенных устройств [например, душевые, краны, декоративные фонтаны или испарительные конденсаторы] в передаче болезни; и
провести количественный анализ и определить размер капель, содержащих легионеллы. ¹⁴³⁶ Строгий контроль и калибровка необходимы при отборе проб для определения размера частиц и количества жизнеспособных бактерий. ¹⁴³⁷ Пробоотборники следует размещать в местах, где ожидается воздействие аэрозолей на человека, а исследователи должны носить респиратор, одобренный NIOSH (например, респиратор N95), если отбор проб предполагает воздействие потенциально инфекционных аэрозолей.

Вверх страницы

Методы, используемые для отбора проб воздуха на легионеллы, включают импинджмент в жидкости, столкновение с твердой средой и осаждение с использованием отстойных пластин. ¹⁴³⁶ Цельностеклянные импинджеры (AGI) типа Chemical Corp. со стержнем на расстоянии 30 мм от дна колбы успешно использовались для отбора проб легионелл. ¹⁴³⁶ Из-за скорости, с которой отбираются пробы воздуха, комки имеют тенденцию к фрагментации, что позволяет более точно подсчитывать количество бактерий, присутствующих в воздухе. Недостатки этого метода:

скорость сбора имеет тенденцию к разрушению некоторых вегетативных клеток
метод не различает размеры частиц; и
AGI легко ломаются в полевых условиях.

Бульон дрожжевого экстракта (0,25%) является рекомендуемой жидкой средой для отбора проб легионелл методом AGI; ¹⁴³⁷ стандартные методы для проб воды можно использовать для культивирования этих проб.

Пробоотборники Andersen представляют собой пробоотборники жизнеспособных частиц, в которых частицы проходят через струйные отверстия уменьшающегося размера каскадным образом, пока не соприкоснутся с поверхностью агара. ¹²¹⁸ Затем чашки с агаром удаляют и инкубируют. Стадийное распределение легионелл должно указывать на степень проникновения бактерий в дыхательную систему. Преимущества этого метода выборки

оборудование более долговечно при использовании
пробоотборник может определять количество и размер капель, содержащих легионеллы;
чашки с агаром можно сразу помещать в инкубатор без дополнительных манипуляций; и
можно использовать как селективный, так и неселективный агар BCYE. Если образцы должны быть отправлены в лабораторию, они должны быть упакованы и отправлены без охлаждения как можно скорее.

В начало страницы

3. Расчет результатов отбора проб воздуха

Предполагая, что каждая колония на чашке с агаром представляет собой рост одной частицы, несущей бактерии, загрязнение отбираемого воздуха определяется по количеству подсчитанных колоний. Переносимые по воздуху микроорганизмы могут быть представлены в виде числа на кубический фут отобранного воздуха. Следующие формулы могут быть применены для преобразования количества колоний в организмы на кубический фут отобранного воздуха. ¹²¹⁸

Для пробоотборников твердого агара:

C / (R H P) = N

где

N = количество микроорганизмов, собранных на кубический фут отобранного воздуха
C = общее число чашек
R = скорость воздушного потока в кубических футах в минуту
P = продолжительность периода отбора проб в минутах

Для импинджеров жидкости :

(CH V) / (Q H P H R) = N

, где

C = общее количество колоний из всех посевных аликвот
V = конечный объем в мл среды для сбора
Q = общее количество посеянных мл
P, R и N определены, как указано выше

Вверх страницы

4.

Технические требования к вентиляции для медицинских учреждений

Следующие таблицы взяты из Руководства AIA по проектированию и строительству больниц и медицинских учреждений, 2001 г. перепечатаны с разрешения Американского института архитекторов и издателя (Институт правил эксплуатации помещений). ¹²⁰

Примечание. Эта таблица является таблицей 7.2 в руководстве AIA, издание 2001 года. Верхние индексы, используемые в этой таблице, относятся к примечаниям после таблицы.

Таблица Б.2. Требования к вентиляции для помещений, оказывающих помощь пациентам в больницах и амбулаторных учреждениях

Формат этого раздела был изменен для повышения удобочитаемости и доступности. Содержание без изменений.

Хирургия и реанимация

Требования к вентиляции в хирургии и реанимации.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Операционные/хирургические цистоскопические кабинеты ^{10, 11}	Выход	3	15	–	№	30–60	68–73 (20–23) ¹²
Родильное отделение ¹⁰	Выход	3	15	–	№	30–60	68–73 (20–23)
Комната восстановления ¹⁰	–	2	6	–	№	30–60	70–75 (21–24)
Критическая и интенсивная терапия	–	2	6	–	№	30–60	70–75 (21–24)
Интенсивная терапия новорожденных	–	2	6	–	№	30–60	72–78 (22–26)
Процедурный кабинет ¹³	–	–	6	–	–	–	75 (24)
Травмпункт ¹³	Выход	3	15	–	№	30–60	70–75 (21–24)
Хранение анестезиологического газа	В	–	8	Да	–	–	–
Эндоскопия	В	2	6	–	№	30–60	68–73 (20–23)
Бронхоскопия ¹¹	В	2	12	Да	№	30–60	68–73 (20–23)
Залы ожидания скорой помощи	В	2	12	Да ^{14, 15}	–	–	70–75 (21–24)
Сортировка	В	2	12	Да ¹⁴	–	–	70–75 (21–24)
Залы ожидания радиологии	В	2	12	Да ^{14, 15}	–	–	70–75 (21–24)
Процедурный кабинет	Выход	3	15	–	№	30–60	70–75 (21–24)

Верх страницы

Сестринское дело

Требования к вентиляции в помещениях для медсестер.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Палата для пациентов	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Туалетная комната	В	–	10	Да	–	–	–
Детская комната для новорожденных	–	2	6	–	№	30–60	72–78 (22–26)
Помещение защитной среды ^{11, 17}	Выход	2	12	–	№	–	75 (24)
Изолятор воздушно-капельных инфекций ^{17, 18}	В	2	12	Да ¹⁵	№	–	75 (24)
Изолирующая ниша или тамбур ^{17, 18}	Вход/Выход	–	10	Да	№	–	–
Работа/доставка/восстановление	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Роды/роды/восстановление/послеродовой период	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Коридор для пациентов	–	–	2	–	–	–	–

Верх страницы

Вспомогательное оборудование/Радиология

¹⁹

Требования к вентиляции в рентгенологических кабинетах.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Рентген (хирургия/реанимация и катетеризация)	Выход	3	15	–	№	30-60	70–75 (21–24)
Рентген (диагностика и лечение)	–	–	6	–	–	–	75 (24)
Темная комната	В	–	10	Да	№	–	–

В начало страницы

Лаборатория

Требования к вентиляции лабораторных помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается прямо наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Общий ¹⁹	–	–	6	–	–	–	75 (24)
Биохимия ¹⁹	Выход	–	6	–	№	–	75 (24)
Цитология	В	–	6	Да	№	–	75 (24)
Мойка стекла	В	–	10	Да	–	–	75 (24)
Гистология	В	–	6	Да	№	–	75 (24)
Микробиология ¹⁹	В	–	6	Да	№	–	75 (24)
Ядерная медицина	В	–	6	Да	№	–	75 (24)
Патология	В	–	6	Да	№	–	75 (24)
Серология	Выход	–	6	–	№	–	75 (24)
Стерилизация	В		10	Да	–	–	–
Помещение для вскрытия ¹¹	В	–	12	Да	№	–	–
Неохлаждаемое помещение для хранения трупов	В	–	10	Да	–	–	70 (21)
Аптека	Выход	–	4	–	–	–	–

В начало страницы

Диагностика и лечение

Требования к вентиляции для диагностических и лечебных помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Кабинет для осмотра	–	–	6	–	–	–	75 (24)
Медицинский кабинет	Выход	–	4	–	–	–	–
Процедурный кабинет	–	–	6	–	–	–	75 (24)
Физиотерапия и гидротерапия	В	–	6	–	–	–	75 (24)
Загрязненное рабочее помещение или грязное помещение	В	–	10	Да	№	–	–
Чистое рабочее помещение или чистое помещение	Выход	–	4	–	–	–	–

В начало страницы

Стерилизация и поставка

Требования к вентиляции в зонах стерилизации и снабжения.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается прямо наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
ETO-стерилизатор	В	–	10	Да	№	30-60	75 (24)
Аппаратная стерилизатора	В	–	10	Да	–	–	–

В начало страницы

Центральное медицинское и хирургическое снабжение

Требования к вентиляции для центральных медицинских и хирургических помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Загрязненная или дезактивационная комната	В	–	6	Да	№	–	68–73 (20–23)
Чистое рабочее помещение	Выход	–	4	–	№	–	75 (24)
Стерильное хранилище	Выход	–	4	–	–	30-60	–

В начало страницы

Обслуживание

Требования к вентиляции в зонах обслуживания.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Центр приготовления пищи ²⁰	–	–	10	–	№	–	–
Мойка посуды	В	–	10	Да	№	–	–
Хранение дневного рациона	В	–	2	–	–	–	–
Прачечная, общая	–	–	10	Да	–	–	–
Грязное белье (сортировка и хранение)	В	–	10	Да	№	–	–
Хранение чистого белья	Выход	–	2	–	–	–	–
Помещение для грязного белья и мусоропровода	В	–	10	Да	№	–	–
Комната под судно	В	–	10	Да	–	–	–
Ванная комната	В	–	10	–	–	–	75 (24)
Шкаф дворника	В	–	10	Да	№	–	–

Примечания:

Показатели вентиляции в этой таблице охватывают вентиляцию для обеспечения комфорта, а также для асептики и контроля запаха в зонах больниц неотложной помощи, которые непосредственно влияют на уход за пациентами, и определяются на основе медицинских учреждений, преимущественно помещения для некурящих. Там, где разрешено курение, необходимо отрегулировать скорость вентиляции. Помещения, для которых в таблице не указаны удельные скорости вентиляции, должны вентилироваться в соответствии со стандартом ASHRAE 62, 9.0457 Вентиляция для обеспечения приемлемого качества воздуха в помещении и Справочник ASHRAE – Приложения HVAC . Специализированные помещения для ухода за пациентами, в том числе отделения для трансплантации органов, ожоговые отделения, помещения для специальных процедур и т. д., должны иметь дополнительные средства вентиляции для контроля качества воздуха, если это необходимо. Стандарты OSHA и/или критерии NIOSH требуют особых требований к вентиляции для здоровья и безопасности сотрудников в медицинских учреждениях.
Конструкция системы вентиляции должна обеспечивать движение воздуха, как правило, из чистых помещений в менее чистые. Если для энергосбережения используется какая-либо система переменного объема воздуха или система распределения нагрузки, она не должна нарушать соотношения балансировки давления между коридором и помещением или минимальные воздухообмены, требуемые таблицей.
Для удовлетворения потребности в вытяжке необходима замена воздуха снаружи. Таблица B2 не пытается описать конкретное количество наружного воздуха, которое должно подаваться в отдельные помещения, за исключением некоторых зон, таких как перечисленные. Распределение наружного воздуха, добавляемого в систему для уравновешивания необходимой вытяжки, должно соответствовать требованиям надлежащей инженерной практики. Минимальное количество наружного воздуха должно оставаться постоянным во время работы системы.
Количество воздухообменов может быть уменьшено, когда в помещении никого нет, если приняты меры, гарантирующие, что указанное количество воздухообменов восстанавливается каждый раз, когда помещение используется. Регулировки должны включать положения, обеспечивающие сохранение направления движения воздуха при уменьшении количества воздухообменов. В зонах, не обозначенных как имеющие постоянное управление направлением, системы вентиляции могут быть отключены, когда пространство не занято и вентиляция не требуется по иным причинам, если не превышена максимальная инфильтрация или эксфильтрация, разрешенная в примечании 2, и если соседние отношения выравнивания давления не нарушены. Расчеты количества воздуха должны учитывать нагрузку на фильтр, чтобы указанные скорости воздухообмена обеспечивались до момента замены фильтра.
Указанные требования к воздухообмену являются минимальными значениями. Более высокие значения следует использовать, когда необходимо поддерживать указанные условия в помещении (температуру и влажность) в зависимости от охлаждающей нагрузки помещения (освещение, оборудование, люди, наружные стены и окна и т. д.).
Воздух из зон с загрязнением и/или запахом должен выбрасываться наружу и не рециркулироваться в другие зоны. Обратите внимание, что в отдельных случаях может потребоваться особое внимание к отводу воздуха наружу (например, в отделениях интенсивной терапии, в которых лечат пациентов с легочной инфекцией) и в палатах для ожоговых больных.
Рециркуляционные комнатные установки HVAC относятся к тем локальным установкам, которые используются в основном для нагрева и охлаждения воздуха, а не для дезинфекции воздуха. Из-за сложности очистки и возможности накопления загрязнения рециркуляционные комнатные агрегаты не должны использоваться в зонах с пометкой «Нет». Однако для борьбы с инфекциями, передающимися воздушно-капельным путем, воздух может рециркулировать в отдельных изолированных палатах, если используются фильтры HEPA. Помещения изоляторов и отделений интенсивной терапии могут вентилироваться приточно-вытяжными установками, в которых только первичный воздух, подаваемый из центральной системы, проходит через установку повторного нагрева. Отопительные или охлаждающие устройства гравитационного типа, такие как радиаторы или конвекторы, не должны использоваться в операционных и других помещениях особого ухода. См. Приложение I к этой таблице для описания установок рециркуляции, которые будут использоваться в изолированных помещениях (A7).
Перечисленные диапазоны представляют собой минимальный и максимальный пределы, в которых особенно необходим контроль. Максимальные и минимальные пределы не должны зависеть от связанной с помещением температуры. Ожидается, что влажность будет на верхнем конце диапазона, когда температура также будет на верхнем конце, и наоборот.
Там, где указаны диапазоны температур, системы должны обеспечивать поддержание температуры в помещении в любой точке диапазона при нормальной работе. Одна цифра указывает мощность нагрева или охлаждения, по крайней мере, до указанной температуры. Обычно это применимо, когда пациенты могут быть раздеты и им требуется более теплая среда. Ничто в этих рекомендациях не должно быть истолковано как исключающее использование более низких температур, чем указано, когда комфорт пациентов и медицинские условия делают более низкие температуры желательными. Незанятые помещения, такие как складские помещения, должны иметь температуру, соответствующую предполагаемому назначению.
Критериальные документы Национального института безопасности и гигиены труда (NIOSH) в отношении «Профессиональное воздействие отработанных анестезирующих газов и паров» и «Контроль профессионального воздействия закиси азота» указывают на необходимость как местных вытяжных (вытяжных) систем, так и общей вентиляции помещений. области, в которых используются соответствующие газы.
Перепад давления должен составлять не менее 0,01 дюйма водяного столба (2,5 Па). Если установлена сигнализация, должны быть предусмотрены меры для предотвращения ложных срабатываний контрольных устройств.
Некоторым хирургам может потребоваться комнатная температура, выходящая за пределы указанного диапазона. Все условия проектирования операционной должны разрабатываться совместно с хирургами, анестезиологами и средним медицинским персоналом.
Используемый здесь термин «травматологическая палата» означает помещение операционной в отделении неотложной помощи или другое помещение для приема травм, которое используется для неотложной хирургии. «Кабинет первой помощи» и/или «пункт неотложной помощи», используемые для первичной помощи пострадавшим от несчастного случая, могут вентилироваться, как указано для «процедурного кабинета». Процедурные кабинеты, используемые для бронхоскопии, должны рассматриваться как кабинеты бронхоскопии. Процедурные кабинеты, используемые для криохирургических процедур с закисью азота, должны иметь средства для отвода отработанных газов.
В системе вентиляции с рециркуляцией воздуха можно использовать фильтры HEPA вместо отвода воздуха из этих помещений наружу. В этом случае возвратный воздух должен проходить через фильтры HEPA до того, как он попадет в какие-либо другие помещения.
Если выпуск воздуха из изолятора для инфекций, передающихся воздушно-капельным путем, наружу нецелесообразен, воздух может быть возвращен через фильтры HEPA в систему обработки воздуха, обслуживающую исключительно изолятор.
Общее количество воздухообменов в палатах для пациентов, родильных/родильных/послеродовых палат и родильных/родовых/восстановительных/послеродовых палат может быть уменьшено до 4 при использовании дополнительных систем отопления и/или охлаждения (лучистое отопление и охлаждение, отопление плинтуса и т. д.). ) используются.
Спецификации конструкции воздушного потока в защитной среде защищают пациента от обычных переносимых по воздуху инфекционных микробов (например, спор Aspergillus ). Эти специальные вентиляционные зоны должны быть спроектированы таким образом, чтобы обеспечить направленный поток воздуха из самой чистой зоны ухода за пациентами в менее чистые зоны. Эти помещения должны быть защищены фильтрами HEPA на 9Эффективность 9,97% для частиц размером 0,3 мкм в приточном воздушном потоке. Эти прерывающие фильтры защищают палаты пациентов от выделения микробов окружающей среды из компонентов вентиляционной системы, вызванного техническим обслуживанием. Рециркуляционные НЕРА-фильтры можно использовать для увеличения эквивалентного воздухообмена в помещении. Для постоянной вентиляции в защищенной среде требуется постоянный объемный поток воздуха. Если учреждение определяет, что изоляция воздушно-капельных инфекций необходима для пациентов с защитной средой, должна быть обеспечена тамбурная. Помещения с реверсивным воздушным потоком для переключения между функциями защитной среды и изоляции воздушно-капельных инфекций не допускаются.
Изоляционная палата для инфекционных заболеваний, описанная в настоящих рекомендациях, должна использоваться для изоляции инфекционных заболеваний, передающихся воздушно-капельным путем, таких как корь, ветряная оспа или туберкулез. Конструкция палат для изоляции от инфекций, передающихся воздушно-капельным путем (AII), должна предусматривать обеспечение нормального ухода за пациентами в периоды, когда не требуется соблюдение мер предосторожности в отношении изоляции. В палате можно использовать дополнительные рециркуляционные устройства для увеличения эквивалентного воздухообмена в помещении; однако такие рециркуляционные устройства не обеспечивают потребности в наружном воздухе. Возможна рециркуляция воздуха внутри отдельных изоляторов, если используются НЕРА-фильтры. Помещения с реверсивным воздушным потоком для переключения между защитной средой и функциями AII не допускаются.
При необходимости должны быть предусмотрены соответствующие вытяжки и вытяжные устройства для удаления вредных газов или химических паров (см. разделы 7.31.D14 и 7.31.D15 в директиве AIA [ссылка 120] и NFPA 99).
Центры приготовления пищи должны иметь вентиляционные системы, механизмы подачи воздуха которых соответствующим образом взаимодействуют с элементами управления вытяжным колпаком или предохранительными вентиляционными отверстиями, чтобы эксфильтрация или инфильтрация в коридоры выхода или из них не нарушали ограничения коридора выхода NFPA 9. 0A, требования к давлению NFPA 96 или максимальное значение, указанное в таблице. Количество воздухообменов может быть уменьшено или изменено в любой степени, необходимой для подавления запаха, когда помещение не используется. См. Раздел 7.31.D1.p в руководстве AIA (ссылка 120).

В начало страницы

Приложение I:

A7. Устройства рециркуляции с фильтрами HEPA могут потенциально использоваться на существующих объектах в качестве промежуточного дополнительного контроля окружающей среды для выполнения требований по контролю переносимых по воздуху инфекционных агентов. Ограничения в дизайне должны быть признаны. Конструкция переносных или стационарных систем должна предотвращать застой и короткое замыкание воздушного потока. Места подачи и вытяжки должны направлять чистый воздух в места, где могут работать медицинские работники, через источник инфекции, а затем к вытяжке, чтобы медицинский работник не находился между источником инфекции и местом вытяжки. Конструкция таких систем также должна обеспечивать легкий доступ для планового профилактического обслуживания и очистки.

А11. Проверка направления воздушного потока может включать в себя простой визуальный метод, такой как след дыма, шар в трубе или полоса трепетания. Этим устройствам потребуется минимальный перепад давления воздуха для указания направления воздушного потока.

В начало страницы

Примечание. Эта таблица представляет собой Таблицу 8.1 руководства AIA, издание 2001 г. Верхние индексы, используемые в этой таблице, относятся к примечаниям после таблицы.

Таблица Б.3. Взаимоотношения давления и вентиляция некоторых зон учреждений сестринского ухода

Напорные отношения и вентиляция некоторых помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ⁴	Весь воздух выбрасывается непосредственно наружу ⁵	Рециркуляция с помощью комнатных блоков ⁶	Относительная влажность ⁷ (%)	Расчетная температура ⁸ (градусы F [C])
Жилая комната	–	2	2	–	–	– ⁹	70–75 (21–24)
Коридор жилого дома	–	–	4	–	–	– ⁹	–
Места сбора жителей	–	4	4	–	–	–	–
Туалетная комната	В	–	10	Да	№	–	–
Столовые	–	2	4	–	–	–	75 (24)
Комнаты для занятий, если они предусмотрены	–	4	4	–	–	–	–
Физиотерапия	В	2	6	–	–	–	75 (24)
Трудотерапия	В	2	6	–	–	–	75 (24)
Загрязненное рабочее помещение или грязное помещение	В	2	10	Да	№	–	–
Чистое рабочее помещение или чистое помещение	Выход	2	4	–	–	(макс. 70)	75 (24)
Вытяжное помещение стерилизатора	В	–	10	Да	№	–	–
Помещение для белья и мусоропровода, если предусмотрено	В	–	10	Да	№	–	–
Прачечная, общая, если имеется	–	2	10	Да	№	–	–
Сортировка и хранение грязного белья	В	–	10	Да	№	–	–
Хранение чистого белья	Выход	–	2	Да	№	–	–
Помещения для приготовления пищи ¹⁰	–	2	10	Да	№	–	–
Мойка посуды для пищевых продуктов	В	–	10	Да	№	–	–
Помещения для хранения пищевых продуктов	–	–	2	Да	№	–	–
Хозяйственные помещения	В	–	10	Да	№	–	–
Ванные комнаты	В	–	10	Да	№	–	75 (24)

Примечания:

Показатели вентиляции в этой таблице охватывают вентиляцию для обеспечения комфорта, а также для асептики и контроля запаха в зонах учреждений сестринского ухода, которые непосредственно влияют на уход за пациентами, и определяются на основании того, что учреждения сестринского ухода являются преимущественно помещениями для некурящих. Там, где разрешено курение, необходимо отрегулировать скорость вентиляции. Помещения, где конкретная скорость вентиляции не указана в таблице, должны вентилироваться в соответствии со стандартом ASHRAE Standard 62, Вентиляция для обеспечения приемлемого качества воздуха в помещении, 9Справочник 0458 и ASHRAE – Приложения HVAC. Стандарты OSHA и/или критерии NIOSH требуют особых требований к вентиляции для здоровья и безопасности сотрудников в учреждениях сестринского ухода.
Конструкция системы вентиляции должна, насколько это возможно, обеспечивать движение воздуха из чистых в менее чистые зоны. Однако постоянное соблюдение требований может оказаться нецелесообразным при полном использовании некоторых форм переменного объема воздуха и систем сброса нагрузки, которые могут использоваться для энергосбережения. Области, требующие надежного и непрерывного контроля, помечаются с помощью «Out» или «In», чтобы указать требуемое направление движения воздуха по отношению к названному пространству. Скорость движения воздуха может, конечно, варьироваться по мере необходимости в пределах, необходимых для положительного контроля. Если указание направления движения воздуха заключено в круглые скобки, постоянное управление направлением требуется только тогда, когда используется специализированное оборудование или устройство или когда использование помещения может иным образом поставить под угрозу намерение движения от чистого к менее чистому. Движение воздуха в палатах с приборными панелями и зонах, не предназначенных для пациентов, может варьироваться в зависимости от требований этих помещений. Дополнительные регулировки могут потребоваться, когда пространство не используется или не занято, а воздушные системы обесточены или уменьшены.
Для удовлетворения потребности в вытяжке необходима замена воздуха снаружи. В таблице В.3 не делается попыток описать конкретное количество наружного воздуха, которое должно подаваться в отдельные помещения, за исключением некоторых зон, таких как перечисленные. Распределение наружного воздуха, добавляемого в систему для уравновешивания необходимой вытяжки, должно соответствовать требованиям надлежащей инженерной практики.
Количество воздухообменов может быть уменьшено, когда в помещении никого нет, если приняты меры, гарантирующие, что указанное количество воздухообменов восстанавливается каждый раз, когда помещение используется. Регулировки должны включать положения, обеспечивающие сохранение направления движения воздуха при уменьшении количества воздухообменов. В зонах, не обозначенных как имеющие постоянное управление направлением, могут быть отключены системы вентиляции, когда пространство не занято и в других случаях вентиляция не требуется.
Воздух из зон с загрязнением и/или запахом должен выбрасываться наружу и не рециркулироваться в другие зоны. Обратите внимание, что в отдельных случаях может потребоваться особое внимание к выпуску воздуха наружу.
Из-за сложности очистки и возможного накопления загрязнения рециркуляционные комнатные блоки не должны использоваться в зонах с пометкой «Нет». Изоляторы могут вентилироваться с помощью индукционных установок повторного нагрева, в которых только первичный воздух, подаваемый из центральной системы, проходит через установку повторного нагрева. Нагревательные или охлаждающие устройства гравитационного типа, такие как радиаторы или конвекторы, не должны использоваться в зонах особого ухода.
Перечисленные диапазоны представляют собой минимальный и максимальный пределы, в которых особенно необходим контроль. См. A8.31.D в руководстве AIA (ссылка 120) для получения дополнительной информации.
Там, где указаны диапазоны температур, системы должны обеспечивать поддержание температуры в помещениях в любой точке диапазона. Одна цифра указывает мощность нагрева или охлаждения, по крайней мере, до указанной температуры. Обычно это применимо, когда жители могут быть раздеты и им требуется более теплая среда. Ничто в этих рекомендациях не должно быть истолковано как исключающее использование более низких температур, чем указано, когда комфорт жильцов и медицинские условия делают более низкие температуры желательными. Незанятые помещения, такие как складские помещения, должны иметь температуру, соответствующую предполагаемому назначению.
См. A8.31.D1 в руководстве AIA (ссылка 120).
Помещения для приготовления пищи должны иметь вентиляционные системы, механизмы подачи воздуха которых должным образом соединены с органами управления вытяжными колпаками или предохранительными вентиляционными отверстиями, чтобы эксфильтрация или инфильтрация в или из выходных коридоров не нарушала ограничения выходного коридора NFPA 90A, требования к давлению NFPA 96, или максимум, указанный в таблице. Количество воздухообменов может быть уменьшено или изменено в любой степени, необходимой для подавления запаха, когда помещение не используется.

Наверх страницы

Таблица B.4. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в больницах общего профиля*

Эффективность фильтров для центральной вентиляции с указанием количества фильтровальных мест и эффективности (%) каждого из них для больниц.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все области стационарного ухода, лечения и диагностики, а также области, предоставляющие непосредственное обслуживание или чистые материалы, такие как стерильная и чистая обработка и т. д.	2	30	90
Помещение защитной среды	2	30	99,97
Лаборатории	1	80	н/д
Административные помещения, складские помещения, грязные складские помещения, помещения для приготовления пищи и прачечные	1	30	н/д

Примечание. Эта таблица является таблицей 7.3 в руководстве AIA, издание 2001 года.

* Следует предусмотреть дополнительные фильтры грубой очистки или предварительные фильтры, чтобы уменьшить потребность в техническом обслуживании фильтров с эффективностью выше 75%. Показатели эффективности фильтрации основаны на средней эффективности фильтрации пыли в соответствии со стандартом ASHRAE 52.1–1992.

Наверх страницы

Таблица B.5. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в амбулаторных учреждениях*

Эффективность фильтров для центральной вентиляции в амбулаторных учреждениях.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все области ухода за пациентами, лечения и/или диагностики, а также области, предоставляющие непосредственное обслуживание или чистящие средства, такие как стерильная и чистая обработка и т. д.	2	30	90
Лаборатории	1	80	н/д
Административные помещения, складские помещения, грязные складские помещения, помещения для приготовления пищи и прачечные	1	30	>нет данных

Примечание. Эта таблица является таблицей 9.1 в руководстве AIA, издание 2001 года.

* Следует предусмотреть дополнительные фильтры грубой очистки или предварительные фильтры, чтобы уменьшить потребность в обслуживании основных фильтров. Оценки эффективности фильтрации основаны на эффективности пятен пыли в соответствии с ASHRAE 52.1–19.92.

+ Эти требования не применяются к небольшим первичным (например, районным) амбулаторным учреждениям или амбулаторным учреждениям, в которых не проводятся инвазивные вмешательства или процедуры.

Наверх страницы

Таблица B.6. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в учреждениях сестринского ухода

Эффективность фильтров для центральной вентиляции в учреждениях сестринского ухода.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все зоны стационарного ухода, лечения и/или диагностики, а также зоны, предоставляющие непосредственное обслуживание или чистящие средства	2	30	80
Административные помещения, складские помещения, грязные помещения, прачечные и помещения для приготовления пищи	1	30	н/д

Примечание. Эта таблица является таблицей 8.2 в руководстве AIA, издание 2001 года.

* Показатели эффективности фильтрации основаны на средней эффективности пылевых пятен в соответствии со стандартом ASHRAE 52.1–1992.

Наверх страницы

Таблица B.7. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в психиатрических больницах

Эффективность фильтров для центральной вентиляции в психиатрических больницах.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все направления стационарной помощи, лечения и диагностики, а также направления, оказывающие непосредственные услуги	2	30	90
Административные помещения, складские помещения, грязные помещения, прачечные и помещения для приготовления пищи	1	30	н/д

Примечание. Эта таблица представляет собой Таблицу 11.1 в руководстве AIA, издание 2001 года.

* Показатели эффективности фильтрации основаны на средней эффективности пылевых пятен в соответствии со стандартом ASHRAE 52.1–19.92.

Наверх страницы

Жилой

Формирование искусственной среды завтрашнего дня уже сегодня

Вернуться на главную страницу COVID-19

Вопросы? Электронная почта [email protected]

Часто задаваемые вопросы и глоссарий терминов:

Часто задаваемые вопросы / ГЛОССАРИЙ

Одностраничное руководство для жилых зданий
5 октября 2020 г.
em Português

Введение | Рекомендации ASHRAE согласованы с CDC | Общее руководство, применимое ко всем домам | Дополнительные рекомендации для домов с системами принудительной вентиляции | Дополнительные рекомендации для многоквартирных домов | Дополнительные рекомендации по созданию изолированного пространства | Дополнительные рекомендации по созданию защищенного пространства

Введение.

Дом — самое безопасное место | Вернуться к началу
Независимо от того, в каком доме мы живем, нас призывают оставаться там как можно дольше, чтобы смягчить распространение COVID-19..
Если кто-то из членов семьи не заражен, дома, как правило, самая безопасная среда, которая у нас есть.
Контакт с внешним миром неизбежен, и существует вероятность того, что источник инфекции находится в доме или проник в него; благоразумно принимать разумные меры предосторожности в своем доме, чтобы обеспечить его максимальную безопасность во время нынешней эпидемии.
Дом — самое безопасное место… Пока его нет
Бытовая передача COVID-19 является обычным явлением и часто происходит до того, как у людей проявляются симптомы.
Если известно или подозревается, что член семьи инфицирован COVID-19, могут быть предприняты дополнительные меры для защиты других.
Что делать, если кто-то в моем доме инфицирован?
– см. руководство по созданию изолированного пространства
.
Что я должен сделать, чтобы защитить людей из группы высокого риска в моем доме?
-См. руководство по созданию защищенного пространства
.
Рекомендации ASHRAE согласованы с CDC | Вернуться к началу
ASHRAE рекомендует следовать указаниям Центров по контролю и профилактике заболеваний (CDC), которые включают максимальное сокращение контактов и улучшение вентиляции в вашем доме.
Центры по контролю и профилактике заболеваний США (CDC) рекомендуют иметь план домашнего хозяйства , включающий базовую информацию о том, как защитить себя и как поддерживать домашнюю гигиену .
Руководство в этой презентации призвано дополнить эти рекомендации вариантами, связанными с контролем передачи вируса по воздуху с использованием домашнего оборудования для отопления, вентиляции и кондиционирования воздуха (HVAC) и связанных с ними факторов.
Более подробную информацию о некоторых вариантах и концепциях, приведенных ниже, можно найти в Руководстве ASHRAE по качеству воздуха в жилых помещениях, которое ASHRAE предоставило бесплатно на время этой эпидемии.
Общее руководство для всех домов | Вернуться к началу
Из-за различий в конструкции дома, системе ОВКВ и климате некоторые из приведенных ниже рекомендаций могут быть бессмысленными или практичными в данной конкретной ситуации:
Поддерживать нормальные условия температурного комфорта: эксплуатироваться и обслуживаться в соответствии с его инструкциями, а также обеспечивать приемлемые температурные условия в помещении, которые обычно находятся в диапазоне 68-78°F (20-25°C) и относительной влажности 40-60%.
Увеличить скорость вентиляции: Система вентиляции дома должна работать, по крайней мере, для обеспечения постоянной скорости потока. Если в домах на одну семью нет механических систем вентиляции, приемлемой альтернативой является открытие нескольких окон при условии, что открытые окна не вызывают чрезмерного сквозняка. Вентиляторы «Летнее охлаждение» для всего дома также могут использоваться, когда позволяют погодные условия. Вентиляцию следует увеличивать выше необходимого минимума только в том случае, если поддерживается нормальная температура и влажность в помещении.
Эксплуатация вытяжных вентиляторов туалетов: Вытяжные вентиляторы в ванных комнатах, туалетах и туалетах должны работать каждый раз, когда эти помещения используются. По возможности их следует эксплуатировать непрерывно. Крышки унитаза должны быть максимально закрыты.
Эксплуатация автономных воздухоочистителей: Автономные воздухоочистители (часто называемые очистителями воздуха) с фильтрами твердых частиц должны работать непрерывно, если они доступны. Если есть только один, его следует разместить в месте, где проводят время самые уязвимые члены семьи. При покупке новых устройств выбирайте те, которые используют высокоэффективные фильтры (такие как HEPA) и имеют высокую скорость подачи чистого воздуха (CADR).
Увеличение движения воздуха в помещении: Увеличенное движение воздуха в помещении, например, от потолочного вентилятора, можно использовать для усиления любой из вышеперечисленных стратегий.
Дополнительные рекомендации для домов с системами принудительной вентиляции | Вернуться к началу
Во многих домах есть системы вентиляции и кондиционирования с принудительной подачей воздуха, которые рециркулируют воздух по всему дому через воздуховоды. Приведенные ниже рекомендации относятся к этим системам.
Установка высокоэффективных фильтрующих материалов: Большинство устройств обработки воздуха имеют слот для сменных бумажных фильтров. Такие фильтры следует модернизировать до высокоэффективных фильтров (например, MERV 13) или выше, если это позволяет система. При замене фильтров, которые могут содержать содержащие вирусы частицы, рекомендуется использовать средства индивидуальной защиты (СИЗ).
Непрерывная работа системы. Системы принудительной вентиляции должны работать как можно чаще, например, с использованием настройки «ВЕНТИЛЯТОР ВКЛ». Более сложные устройства управления, такие как интеллектуальные термостаты, могут обеспечивать программируемую работу. Непрерывная работа на низкой скорости должна обеспечивать существенную фильтрацию без чрезмерной тяги.
Эксплуатация Ультрафиолетовое бактерицидное облучение: При наличии системы UVGI следует максимально эксплуатировать ее в соответствии с инструкциями производителя. Дополнительную информацию см. в руководстве ASHRAE по фильтрации и дезинфекции.
Эксплуатация экономайзеров: Если позволяют погодные условия, экономайзеры должны эксплуатироваться в соответствии с поддержанием нормальной температуры и влажности в помещении.
Дополнительные рекомендации для многоквартирных домов | Вернуться к началу
В многоквартирных домах следует проявлять особую осторожность, чтобы снизить риск распространения инфекции в одной жилой единице (например, квартире) в другую:
Убедитесь, что в водопроводе есть вода Сифоны: Нельзя допускать пересыхания U-образной ловушки во всех водосточных желобах. Самое простое действие — убедиться, что каждая раковина, душ, ванна и слив в полу используются хотя бы раз в день. Достаточно 30 секунд потока.
Поддержание избыточного давления: Рекомендуется использовать вытяжные системы, чтобы поддерживать давление в доме ниже любого соседнего общего пространства, например, коридора. Количество открытых окон должно быть сведено к минимуму, за исключением случаев, когда это необходимо для соблюдения минимальных требований к вентиляции или поддержания приемлемого уровня температуры и влажности в помещении.
Герметизация каналов и байпасов: Любые большие отверстия, через которые воздух может поступать в жилой блок, должны быть закрыты герметиком, пеной, пластиком или подобными материалами. Примеры таких отверстий включают водопроводные или другие инженерные коммуникации.
Дополнительные рекомендации по созданию изолированного пространства | Вернуться к началу
Когда известно, что член семьи инфицирован, требуются дополнительные меры предосторожности, чтобы снизить риск для других членов семьи. CDC предоставил общие руководство для этой ситуации . Ключевым аспектом является использование отдельной комнаты в качестве изолированного пространства. При создании такого изолированного пространства следует учитывать следующие дополнительные действия:
Выбрать изолированное пространство: Предпочтительно, чтобы это помещение находилось на верхнем этаже дома во время отопительного сезона, но на нижнем этаже во время охлаждения. время года. По возможности в изоляционном помещении должны быть собственные туалеты. Изоляционное пространство не должно находиться в помещении, имеющем единственный возврат для системы принудительной вентиляции.
Отдельные системы ОВКВ: Для изолированной зоны рекомендуется использовать отдельную систему ОВКВ. При необходимости в изоляционном помещении следует использовать переносные комнатные обогреватели или комнатные кондиционеры. При наличии системы принудительной вентиляции, которая будет смешивать воздух между жилым помещением и изоляционным помещением, все регистры, возвратные или приточные решетки должны быть герметизированы, за исключением случаев, когда невозможно обеспечить вентиляцию или поддерживать температурный комфорт каким-либо иным способом.
Установите воздушные барьеры: Даже если есть закрывающаяся дверь, между изоляционным пространством и общим пространством следует повесить пластиковые листы, полосы или аналогичные материалы. Запечатайте все решетки, соединяющие изоляционное пространство с остальной частью дома.
Работа вытяжной вентиляции: В изолированном пространстве должна быть предусмотрена отдельная вытяжная вентиляция. Если это пространство включает в себя отдельный туалет с вытяжным вентилятором, этот вентилятор должен постоянно работать на высокой скорости. Для обеспечения вытяжной вентиляции доступны устанавливаемые на окна изделия. Использование открывающихся окон в любом месте дома должно быть сведено к минимуму. Вытяжные вентиляторы в основной части дома должны работать только по мере необходимости, за исключением случаев, когда требуется обеспечить минимальную скорость вентиляции.
Посмотрите это демонстрационное видео о «тесте туалетной бумаги».

Дополнительные рекомендации по созданию защищенного пространства | Вернуться к началу
CDC признает различные категории лиц с высоким риском и имеет общее руководство для лиц с высоким риском . Если нет известного инфицированного человека, но есть член семьи с высоким риском, можно обеспечить дополнительную защиту, создав защищенное пространство для человека с высоким риском. Следует рассмотреть следующие действия:
Выберите защищенное помещение : Предпочтительно, чтобы помещение находилось на нижнем этаже дома в течение отопительного сезона, но на верхнем этаже в сезон охлаждения. По возможности в защищаемом помещении должны быть ванная и туалет. Защищаемое помещение не должно находиться в помещении, имеющем единственный возврат для системы принудительной вентиляции.
Отдельные системы HVAC : Для защищаемой зоны рекомендуется отдельная система HVAC. При необходимости в изоляционном помещении следует использовать переносные комнатные обогреватели или комнатные кондиционеры. При наличии приточно-вытяжной системы, которая смешивает воздух между домом и защищаемым помещением, все регистры, возвратные или приточные решетки должны быть герметизированы, если иным способом невозможно обеспечить вентиляцию или поддерживать температурный комфорт.
Установка воздушных барьеров: Даже если имеется закрывающаяся дверь, между защищенным пространством и общим пространством следует повесить пластиковые листы, полосы или аналогичные материалы, чтобы препятствовать потоку воздуха из общего пространства, но обеспечивать необходимое движение. Загерметизируйте все переходные решетки, соединяющие защищенное пространство с общим пространством.
Работа приточной вентиляции: В защищаемое помещение должен подаваться отдельный наружный воздух; по возможности воздух следует фильтровать. Для установки в окно доступны соответствующие вентиляторные блоки. Обычный оконный кондиционер обычно имеет режим «наружная подача», или к окну можно прикрепить небольшой коробчатый вентилятор.

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Требования к вентиляции в частном доме

Что установить? Об установке вентиляции в частном доме.

Вентиляция в подвале частного дома

Вентиляция в частном доме – естественная или принудительная?

Еще статьи на эту тему:

Система естественной вентиляции в частном доме — особенности и недостатки

Схема вентиляции помещений в многоэтажном частном доме

Нормы естественной вентиляции

Нормы вентиляции для помещений с газовыми котлами и колонками

Система естественной вентиляции в частном доме работает следующим образом

Недостатки естественной вентиляции

Как улучшить работу естественной вентиляции

Вентилятор в канале естественной вентиляции

Естественная вентиляция в частном доме — это система:

Вентиляция верхних этажей многоэтажного частного дома

Вентиляция в деревянном доме

Вентиляция гардеробных и кладовок

Вентиляция в Вашем городе

Еще статьи на эту тему:

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Классификация и виды вентиляционных систем

Принципы работы вентиляции

Вариант #1 — система с естественной тягой

Вариант #2 — система с принудительным побуждением

Какая схема лучше для коттеджа?

Рекомендации по отдельным помещениям

Выводы и полезное видео по теме

Вентиляция в зданиях | CDC

Воздух | Приложение | Руководство по охране окружающей среды | Библиотека руководств | Инфекционный контроль

1. Удаление переносимых по воздуху загрязнителей

Таблица B.1. Воздухообмен в час (ACH) и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности *

2. Отбор проб воздуха на аэрозоли, содержащие Legionellae

3. Расчет результатов отбора проб воздуха

4.

Таблица Б.2. Требования к вентиляции для помещений, оказывающих помощь пациентам в больницах и амбулаторных учреждениях

Хирургия и реанимация

Сестринское дело

Вспомогательное оборудование/Радиология

Лаборатория

Диагностика и лечение

Стерилизация и поставка

Центральное медицинское и хирургическое снабжение

Обслуживание

Таблица Б.3. Взаимоотношения давления и вентиляция некоторых зон учреждений сестринского ухода

Таблица B.4. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в больницах общего профиля*

Таблица B.5. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в амбулаторных учреждениях*

Таблица B.6. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в учреждениях сестринского ухода

Таблица B.7. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в психиатрических больницах

Жилой

Вернуться на главную страницу COVID-19

Вопросы? Электронная почта [email protected]

Часто задаваемые вопросы и глоссарий терминов:

Введение.

Дом — самое безопасное место… Пока его нет

Рекомендации ASHRAE согласованы с CDC | Вернуться к началу

Общее руководство для всех домов | Вернуться к началу

Дополнительные рекомендации для домов с системами принудительной вентиляции | Вернуться к началу

Дополнительные рекомендации для многоквартирных домов | Вернуться к началу

Дополнительные рекомендации по созданию изолированного пространства | Вернуться к началу

Дополнительные рекомендации по созданию защищенного пространства | Вернуться к началу

Добавить комментарий Отменить ответ
