Кочегарка в частном доме своими руками фото, котельная для дачи

Содержание

  • Виды котельных
  • Элементы оборудования
  • Правила постройки
  • Проведение работ
  • Выгодное капиталовложение: автономные мини котельные для частного дома и дачи
    • ПРИНЦИП РАБОТЫ МИНИ КОТЕЛЬНОЙ
    • ТВЕРДОТОПЛИВНАЯ МИНИ КОТЕЛЬНАЯ В ЧАСТНОМ ДОМЕ
    • КАК ОБОРУДОВАТЬ МИНИ-КОТЕЛЬНУЮ В ЧАСТНОМ ДОМЕ
  • Котельная из бруса, чем обшить стены и пол по пожарным требованиям.
  • ТОП-20 лучших фото ремонта котельной
  • Разновидности по механизму действия
  • Наиболее востребованные агрегаты для частных владений
  • Как правильно организовать отопление
    • Выбор топлива
  • Важные особенности монтажа
    • Заключение

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

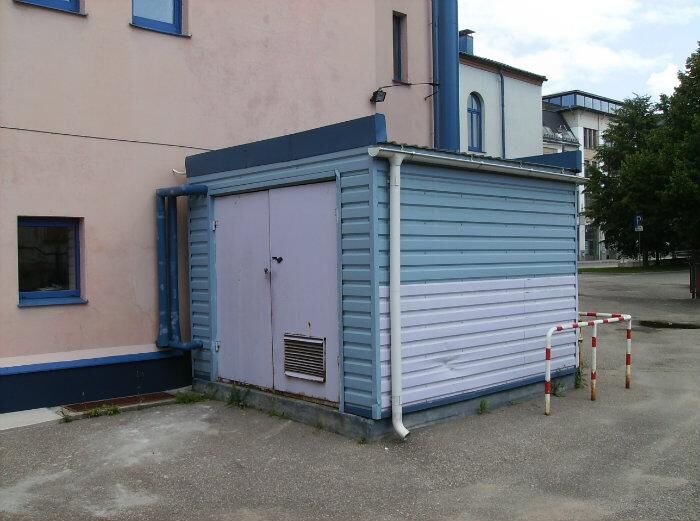

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

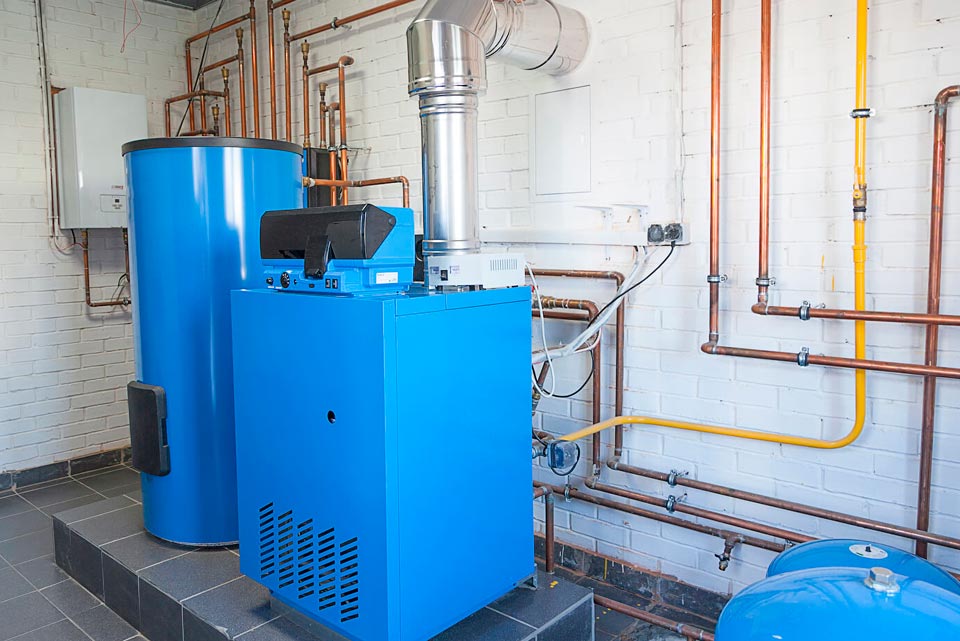

Элементы оборудования

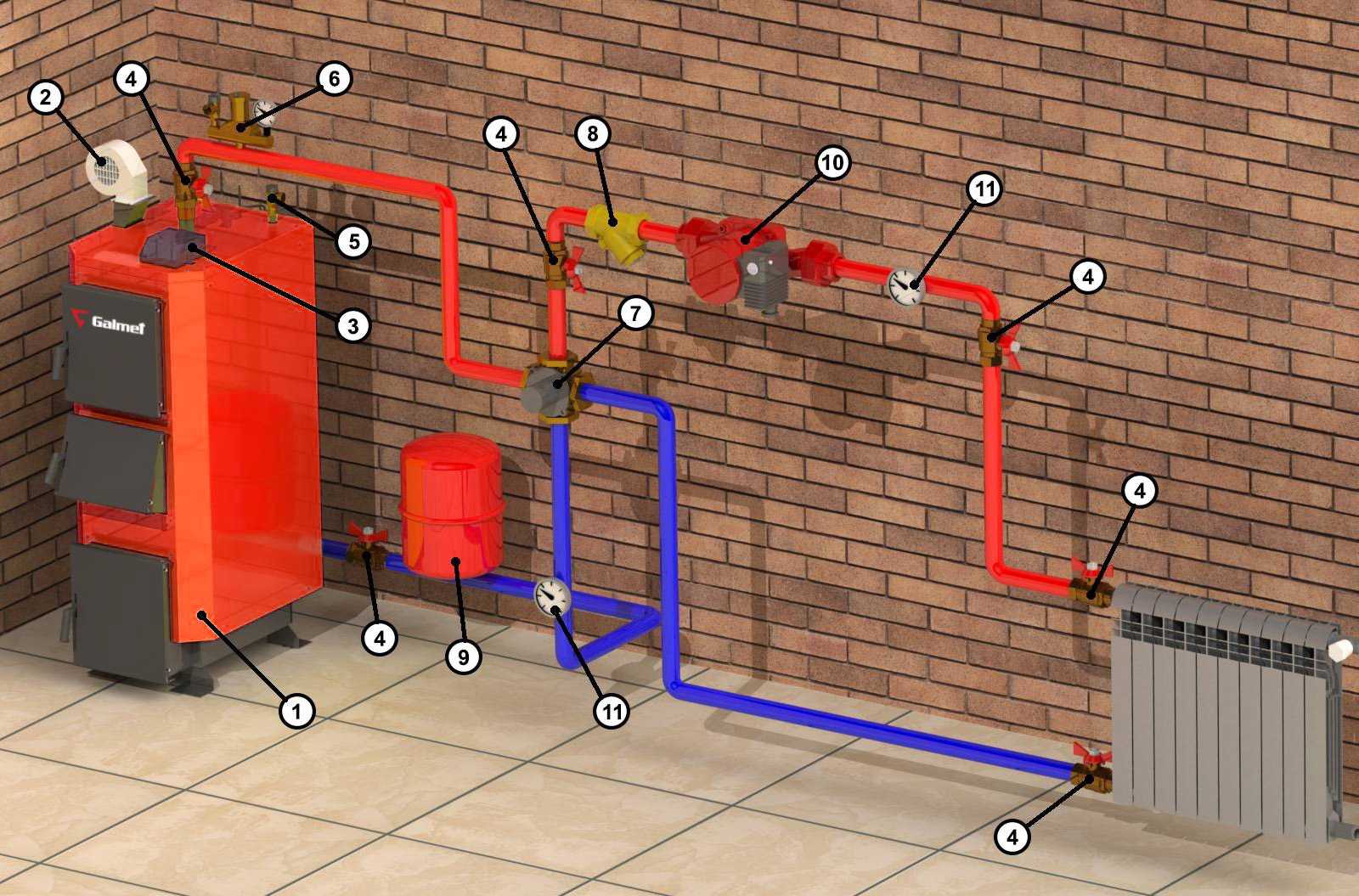

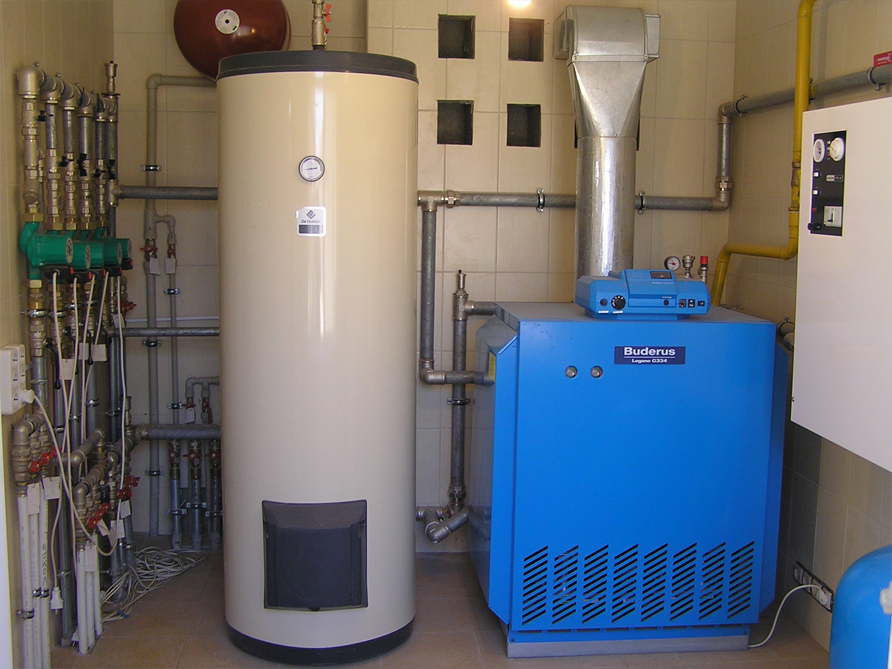

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

  1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.
  2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
  3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
  4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной

  • Система вентиляции котельной должна подбираться с учетом мощности котла.
  • При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
  • Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
  • Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
  • Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
  • В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной

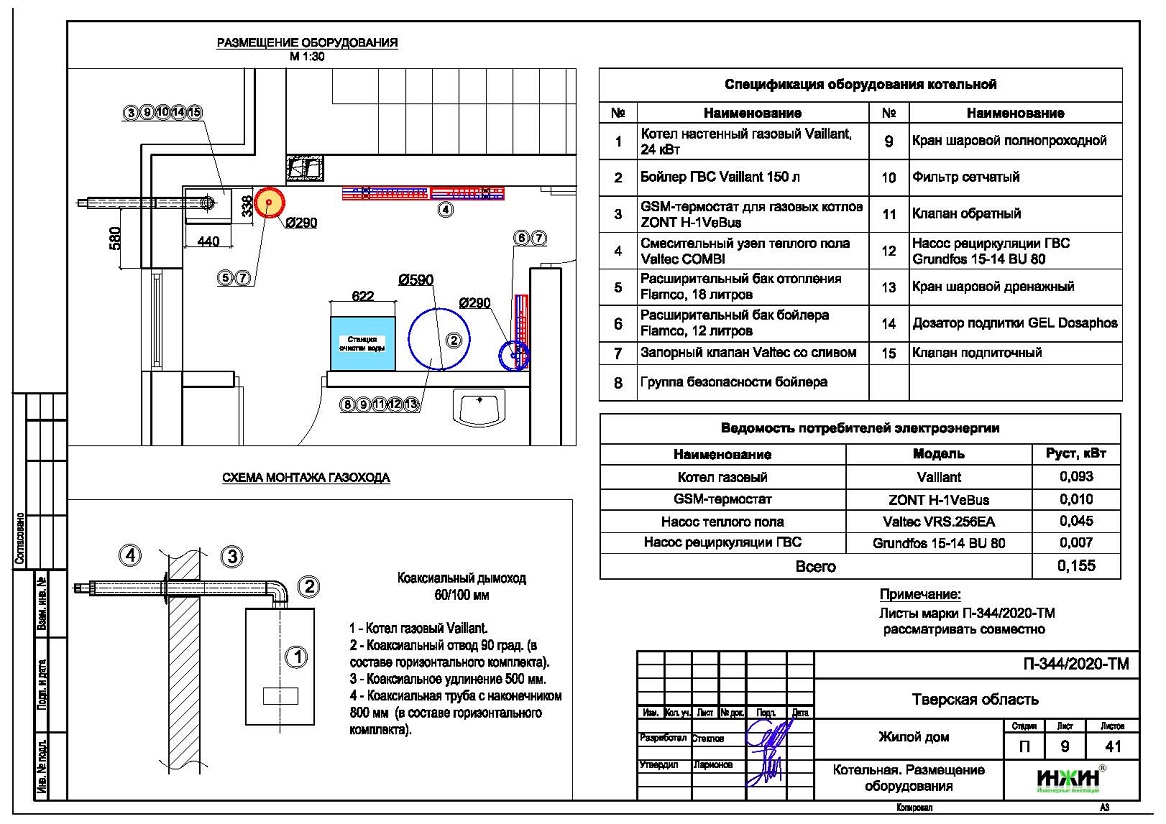

  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

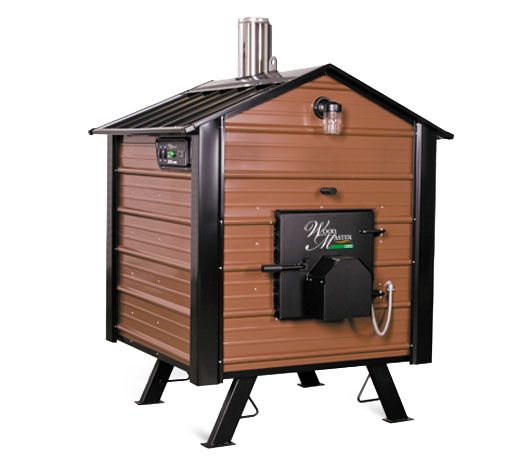

Выгодное капиталовложение: автономные мини котельные для частного дома и дачи

Экология потребления. Усадьба: Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.

Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.

ПРИНЦИП РАБОТЫ МИНИ КОТЕЛЬНОЙ

Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

  • Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.
  • Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
  • Система автоматики — контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере.
    При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.

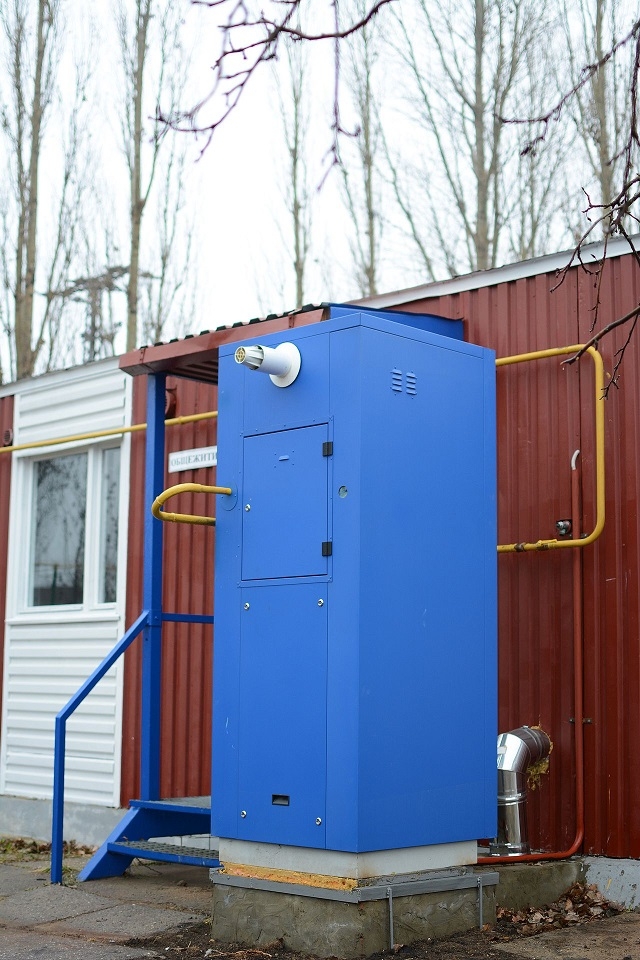

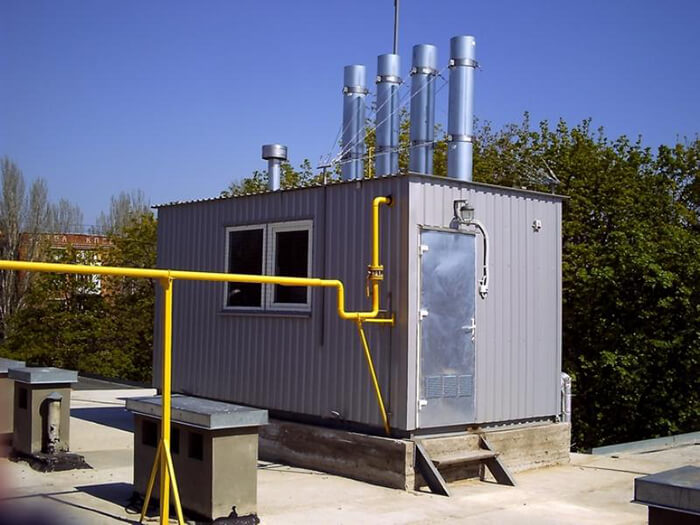

Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:

  • Котлы подогревают теплоноситель до указанной температуры.
  • С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
  • Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
  • В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.

От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

ПРАВИЛА ПОСТРОЙКИ ОТДЕЛЬНОСТОЯЩЕЙ МИНИ-КОТЕЛЬНОЙ

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно.

Существуют определенные требования, предъявляемые к таким котельным. А именно:

  • Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

ТВЕРДОТОПЛИВНАЯ МИНИ КОТЕЛЬНАЯ В ЧАСТНОМ ДОМЕ

Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья.

В комплектацию входит:

  • Твердотопливный агрегат — выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.
  • Контейнер для хранения топлива — конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
  • Автоматика — включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.

Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

МИНИ КОТЕЛЬНЫЕ ДЛЯ ОТОПЛЕНИЯ НА УГЛЕ

Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:

  • Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
  • Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
  • Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
  • Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
  • Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.

Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

ГАЗОВАЯ МИНИ КОТЕЛЬНАЯ ДЛЯ ДОМА

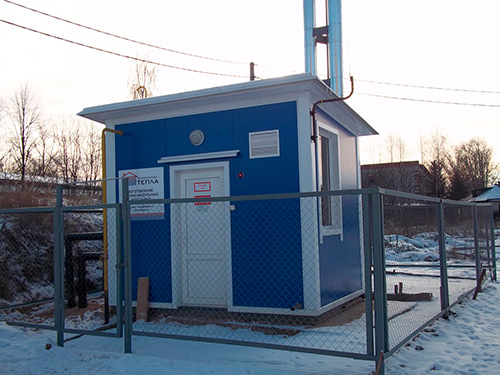

Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:

  • Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
  • Автономность — для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
  • Экономичность — даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
  • Скорость монтажа — даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.

Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

ДОМАШНЯЯ МИНИ КОТЕЛЬНАЯ НА ЖИДКОМ ТОПЛИВЕ

Еще один популярный вариант мини — котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

  • Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.
  • Автоматизация процесса — отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
  • Экологичность — первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.


Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.

КАК ОБОРУДОВАТЬ МИНИ-КОТЕЛЬНУЮ В ЧАСТНОМ ДОМЕ

Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:

  • Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
  • Гидрострелка — ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
  • Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.

Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома. опубликовано econet.ru

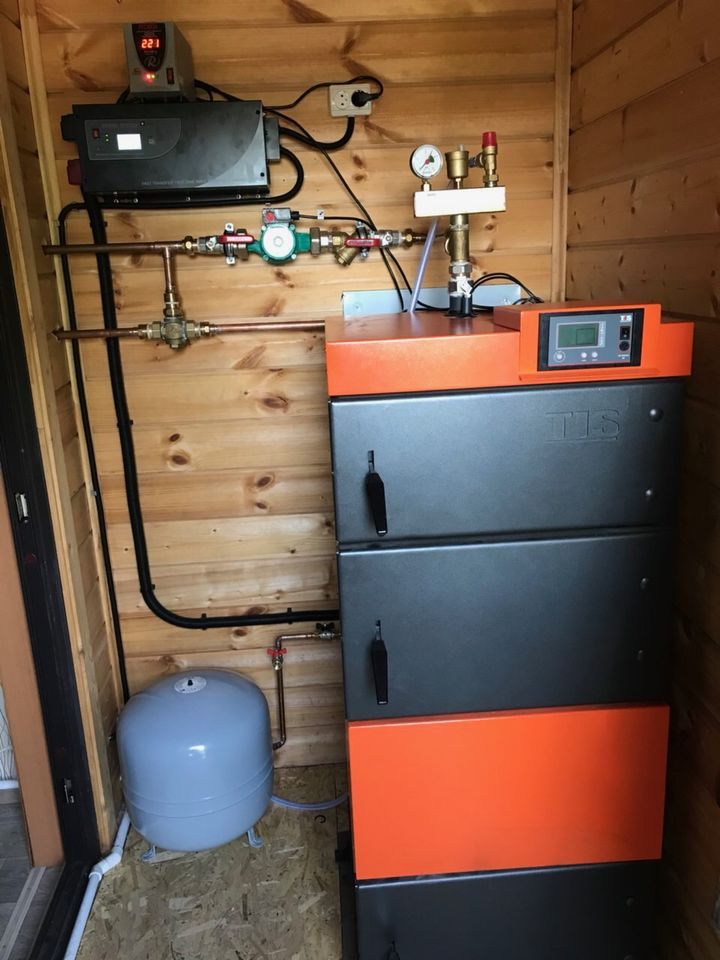

Котельная из бруса, чем обшить стены и пол по пожарным требованиям.

Вопрос: В котельной из бруса настелены полы из половой доски, под твердотопливный котел подложен лист асбеста и, поверх его, лист оцинковки. На стене находиться электрокотел. Подскажите, пожалуйста, какое безопасное покрытие положить на пол из досок и чем обшить стены котельной? С уважением. Елена.

Ответ: Стройка у вас видно идет к завершению, отлично. Конечно, твердотопливный котел, расположенный в новом помещении из бруса я бы рекомендовал обустроить на отдельном фундаменте, не связанном с фундаментом стен котельной. Сами понимаете дерево будет давать осадку 5-6 лет а вместе со стенами будет «усаживаться» и котел. Может произойти непредвиденный разрыв трубопроводов отопления, хорошо, если летом, а если зимой?

Давайте вместе посмотрим сначала требования к помещению котельной согласно строительных норм и правил:

-потолки должны быть не менее 2.5 метра от уровня пола;

-помещение котельной должно иметь обьем минимум 15 м3;

-стены помещения котельной должны иметь огнестойкость отделочного материала не ниже 0. 75 часа;

-обязательно иметь окно для естественного освещения из расчета 0.03м2 на 1 м3 обьема котельной;

-обязательно наличие вентиляции;

-если система водоснабжения автономная, а тем более у вас установлен электрокотел, наличие контура заземления обязательно;

-в помещении надо оборудовать канализацию для аварийного слива воды;

-сам котел должен располагаться на подиуме высотой 150-200 мм.

По отделке стен и пола помещения котельной, дабы не иметь проблем с пожарной службой надо пользоваться требованиями Статьи 134 Федерального закона РФ №123-ФЗ «Технический регламент о требованиях пожарной безопасности», Требования пожарной безопасности к применению строительных материалов в зданиях, сооружениях и строениях. Согласно таблиц 28 и 29, прилагаемых к данному закону, выбираем материал для отделки стен и пола котельной. Котельные относятся к классу пожарной опасности Ф5.1.

Для вашей котельной я бы рекомендовал обшить стены листами OSB а на них дополнительно установить листы гипсоволокна. Пол тоже покрыть листами OSB, они влагостойкие и хорошо поддаются окраске . Можно использовать стекломагниевые листы( СМЛ) , их можно оштукатурить и даже уложить керамическую плитку. Не забудьте главное между обшивкой стен и стенами оставить зазор, стены из бруса будут «гулять» а с ними и обшивка. Удачи.

ТОП-20 лучших фото ремонта котельной

Природный газ является не просто самым эффективным и экономичным, но и наиболее рискованным видом топлива в плане взрывобезопасности и пожаробезопасности.

Поэтому устройство котельной в частном доме должно производиться по строгим требованиям техники безопасности. И если Вы хотите, чтобы Ваша котельная имела более оригинальный вид, предлагаем рассмотреть нашу подборку «ТОП-20 лучших фото ремонта котельной».

Основные требования к котельной

Самое главное требование – обеспечить качественную вентиляцию. Даже в незначительных количествах угарный газ может нанести существенный вред здоровью человека.

Более того при недостаточной вентиляции котел может выдавать меньше тепла, расходуя одинаковое количество топлива.

Так что, обустраивая газовую котельную, позаботьтесь о наличии хорошей вентиляции.

Если говорить о расположении котельной в загородном доме, то здесь требования будет несколько «помягче», чем при обустройстве этой комнаты в многоквартирных жилых домах.

Котельную разрешено устанавливать в отдельном строении, специально отведенной комнате, в пристройке к коттеджу или на чердаке. Чтобы ориентироваться в этом вопросе и подобрать лучший дизайн для котельной, рекомендуем посмотреть наши фото.

Если применяется оборудование, рассчитанное на сжиженный газ, то цокольный этаж или подвал для устройства котельной в доме не подходит. Все потому, что такой вид топлива имеет большой удельный вес, и опускаясь в нижние части строения, станет причиной взрыва.

Такая особенность сжиженного газа учитывается перед устройством вентиляции, схема которой предельно простая.

Газовые установки до 60 кВт не подразумевают оборудование отдельного помещения. Этот тепловой генератор может устанавливаться на кухне или в какой-то другой комнате, которая бы соответствовала следующим требованиям:

  • объем помещения – минимум 15 м3 + по 0,2 м3, которые идут на каждую единицу мощности котла;

  • высота помещения – не меньше 2,5 м;

  • в помещении есть окно с форточкой.

Стены в котельной комнате должны быть огнестойкими, а именно – способными выдерживать высокие показатели температуры в течение 45 минут.

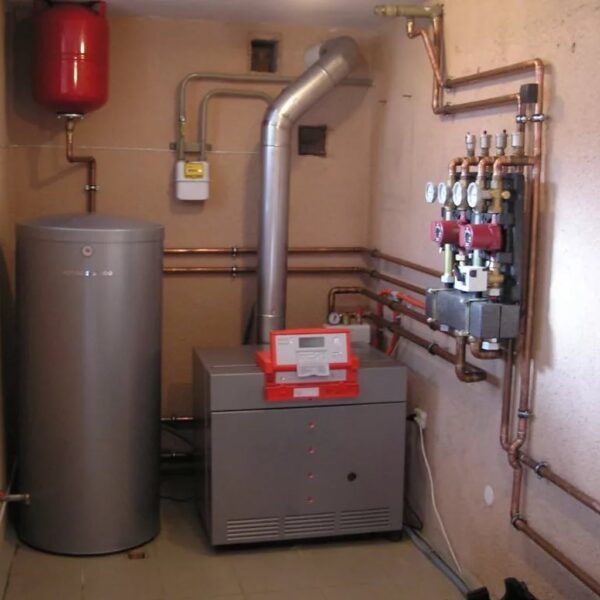

Устройство котельной

Отопительная система включает в себя не просто трубы и котел, но и другие важные для эффективного функционирования коммуникации и приборы, находящиеся в помещении по определенной, предварительно заданной и рассчитанной схеме.

Отопление состоит из:

  1. Отопительный котел – генератор тепла. Сгорающее топливо в камере сгорания котла нагревает теплоноситель, и тепло от радиаторов и труб поступает из котельной в помещение.
  2. Бабка водонагревателя. Основное предназначение бойлера – обеспечивает домочадцев горячей водой. По трубе, которая проходит внутри бака, циркулирует нагретый теплоноситель, в результате чего вода в бойлере нагревается.
  3. Распределительный коллектор, который состоит из циркуляционного насоса, гребенки и гидравлического распределителя. Основное предназначение распределительного коллектора – удобное распределение и циркуляция теплоносителей в аппаратах системы отопления и поддержание температуры теплоносителя.
  4. Расширительный бак требуется для компенсации давления в отопительной системе в результате нагрева теплоносителей.
  5. Группа безопасности, которая обеспечивает защиту отопительного контура от излишка воздуха и избыточного давления.
  6. Дымоход. От правильности установки и расчета дымохода в котельной, который производится по определенной схеме, во многом зависит коэффициент полезного действия и безопасность отопительной системы.
  7. Запорная арматура (для перекрытия потолка от испарения среды), трубопровод.
  8. Система подпитки, которая осуществляет контроль снижения давления при испарении или других утечках.
  9. Автоматика, которая представляет собой электронное устройство, осуществляющее управление газовой котельной в доме.

Но, помимо правильной технологии установки котла, важно позаботиться о дизайне этого помещения, в чем Вам и помогут наши фото.

Разновидности по механизму действия

  • Отопительный агрегат с удлиненной топкой
    Наиболее простой и распространенный тип дровяного отопления. Главное отличие от стандартных твердотопливных агрегатов — вытянутая форма с удлиненной топкой. Непосредственно в камеру сгорания после розжига дозировано осуществляется воздухоподача, за счет чего значительно увеличивается время работы на каждой закладке дров (до 6–8 ч.).

Твердотопливный котел с удлиненной топкой

  • Модель с верхним горением
    В отличие от стандартных котлов для отопления на дровах, в которых осуществляется розжиг снизу, в камерах котлов с верхним сгоранием сжигается топливо под воздействием горелки, движущейся сверху и медленно опускающейся вниз.
  • Пиролизный котел
    Газогенераторный, или пиролизный агрегат имеет более сложный, в сравнении с двумя предыдущими моделями, принцип работы и конструкцию, за счет чего может непрерывно работать до 12 часов на каждой топливной закладке. В топочной камере дрова в нем не горят, а очень медленно тлеют, выделяя в свою очередь газ. Он отводится в отсек нижней камеры, где под принудительной подачей кислорода сжигается, выделяя дополнительное тепло.

Твердотопливный котел верхнего горения

Наиболее востребованные агрегаты для частных владений

Разные модели дровяных котлов отличаются между собой:

  1. размерами камер сгорания;
  2. типом конструкции;
  3. материалом изготовления.

Теплообменник зачастую изготавливается из стали либо из чугуна. При этом чугунный прослужит дольше, чем стальной, долго остывает, но может разрушиться при резких температурных перепадах. Сталь термоустойчива, но может подвергаться коррозии и прослужит в среднем порядка 10–15 лет.

Для дачного отопления чаще всего устанавливаются простые одноконтурные модели, для домов с круглогодичным проживанием рационально поставить двухконтурный котел. В последнем случае один контур будет осуществлять обогрев, в то время как второй — обеспечит горячее водоснабжение.

Схема: устройство пиролизного котла

Каждый отдельно взятый агрегат имеет свои особые технические характеристики, усредненные данные:

  • мощность порядка 100 кВт;
  • температура теплоносителя на выходе 80 град., на обрате — минимум 50 град.;
  • рабочее давление в среднем 1 атм.;
  • масса котла до 400 кг;
  • продолжительность работы на одной загрузке топлива 10−12 часов.

Работа пиролизного котла Внимание! Покупая отопительный котел, работающий на дровах, нужно принимать во внимание, что большинство агрегатов изначально были разработаны для сжигания бурого или каменного угля. В их технических паспортах указана мощность и время горения одной закладки из расчета работы на угле. Поэтому нужно отдельно рассчитать мощность и время сгорания топлива, если генератор теплоты будет работать на дровах.

Как правильно организовать отопление

В частных коттеджах, предназначенных для круглогодичного проживания, котлы длительного горения, оснащенные теплообменниками, врезаются в отопительную систему. Теплоноситель несет тепловую энергию, получаемую при горении дров, к радиаторам.

Внимание! Если в автономной системе используется циркуляционный насос, необходимо удостовериться, что теплообменник котла выдержит рабочее давление всей системы.

В небольших дачах на 1-2 комнаты нет необходимости в отопительной системе автономного типа, рациональнее использовать печь-конвектор типа «Булерьян». У моделей, работающих по принципу конвекции, стенки топок состоят из открытых металлических трубок, которые приварены друг к другу в вертикальном положении.

Система отопления дома с помощью твердотопливного котла

В процессе сгорания дров нагретый воздух по трубкам поднимается вверх за счет действия конвекции, а на его место поступает холодный воздух.

Выбор топлива

Разместить котел на дровах длительного горения можно как в доме, так и в оборудованной котельной либо в небольшой отдельно стоящей пристройке к частному коттеджу. При этом нужно будет отвести отдельное место для топлива: древесины, угля, торфа и пр.

Самым востребованным видом топлива чаще всего являются отходы деревообрабатывающей промышленности. Но данный вид топлива низкокалорийный, поэтому требуется его большой расход.

Древесина — самый популярный вид топлива для домашней котельной

От выбора и степени влажности сырья будет напрямую зависеть его теплотворная способность. Топливо с самой высокой производительностью — сухие дрова, качество которых в идеале должно быть одинаково высоким от закупки к закупке. Максимальная длина топлива — 40 см.

Важные особенности монтажа

Вес дровяных котлов достигает нескольких сотен килограмм, поэтому перед установкой необходимо удостовериться, что полы выдержат нагрузку. Для прочных полов подойдет чугунное изделие, в остальных случаях стоит рассмотреть вариант покупки котла из стали, который будет весить в разы меньше.

На том месте, где планируется установка агрегата, обычно оборудуют из бетона подушку (ее толщина варьируется в пределах от 100 до 150 мм).

Для бесперебойной работы котла очень важна его правильная установка

В энергонезависимых котлах используются так называемые механические терморегуляторы. Если в модели есть вентилятор, предназначенный для принудительной воздухоподачи, а также электронная система регулирования, то потребуется подвод к электросети.

При этом важно учитывать, что при перебоях с электричеством эксплуатация будет сильно затруднена.

Заключение

Котлы длительного горения заслуживают особого внимания при выборе отопительного оборудования для частных домов и дач. Наиболее эффективными считаются пиролизные агрегаты, которые имеют самый высокий КПД 97 % и длительный срок работы без дозаправки.

Размещение твердотопливного котла

Перед покупкой также следует определиться с материалом изготовления, требуемым объемом топки, подготовить котельную или оборудовать место под котел в помещении дома. Отдельно следует позаботиться о выборе качественного топлива — сухие дрова должны быть заготовлены заблаговременно, для их хранения отводится отдельное место.

Как сделать котельную в доме

Вы решили сделать котельную? В таком случае вам нужно ознакомиться с особенностями этой постройки и методами ее возведения. Требования к котельной определяются в зависимости от того, какой вид топлива будет использоваться и где она будет располагаться.

Расположение в загородном доме

Итак, по расположению котельные бывают:

  1. Отдельностоящие – представляют собой отдельные здания, соединяемые с домом только инженерными коммуникациями. Это наилучшее решение, потому что в этом случае вы не ограничены в выборе котла отопления, котельная ни каким образом не будет нарушать покой проживающих в доме людей.
  2. Пристроенные котельные представляют собой отдельные здания, которые примыкают одной стеной к дому.
  3. Встроенные котельные всегда расположены в одном из помещений дома. В соответствии с техникой безопасности не каждый агрегат отопления может быть установлен в доме.

Содержание

  1. Основные требования
  2. Строительство отдельностоящей котельной
  3. Устройство верхнего перекрытия
  4. Особенности отделки
  5. Если установлен электрический котел
  6. Особенности помещения под монтаж твердотопливного котла
  7. Требования к помещению котельной с газовым котлом
  8. Видео

Основные требования

Схема

В одном помещении котельной можно использовать максимум два котла. Приточно-вытяжная вентиляция, а соответственно и дымоход, должны соответствовать мощности и конструкции установленного агрегата для отопления жилой площади.

Нельзя хранить в котельной какие бы то ни было горючие материалы и вещества!

Котельную можно отделать плиткой

Стены можно построить из бетона или кирпича. Пол может быть покрытым металлическим листом, на него также можно уложить керамогранитную плитку или же просто оставить бетонным. Что касается стен, то их можно облицевать негорючей минеральной штукатуркой или кафельной плиткой. Дверь котельной должна обладать противопожарными свойствами. Вокруг котла всегда должно оставаться достаточное пространство для удобства эксплуатации и обслуживания. Величина помещения для котла определяется в технической документации. Из этой статьи вы узнаете, как построить котельную универсальную, отдельностоящую.

Строительство отдельностоящей котельной

Монтаж контура заземления

Вначале следует позаботиться о наличии домового контура заземления. Для этого вбейте в грунт 4 металлических трубы, имеющих диаметр 57 мм, по периметру. Глубина вбивания составляет 3 м, после этого трубы нужно соединить между собой, сделать это можно при помощи сварки. Сделайте связь с заземлением домового контура при помощи соединения стальными прутками, имеющими диаметр 12 мм.

Заземляющий контур

Вариант заземления

После того как ленточный фундамент будет готов, можно приступать к возведению несущих стен, при этом в нижней или же верхней части стены важно предусмотреть отверстие для вентиляции. Котельная должна иметь собственные стены, представляющие собой отдельную несвязанную с домом конструкцию. Чтобы не допустить каких-либо оплошностей, купите оборудование для отопления дома, в паспорте которого прописаны основополагающие требования к постройке.

Вентиляция в котельной

Безопасность жизни людей зависит от того, насколько четко котельная соответствует требованиям!

Теперь следует провести установку участка газопровода до опуска. Стоит заметить, что сам опуск делают только специалисты соответствующей организации. Однако отверстие предусмотрите заранее во время строительства котельной. Если помещение должно быть большим, то в нем лучше сделать два небольших окна. Это предоставит возможность при необходимости хорошо проветрить помещение. Кроме того, таким способом организуют более равномерное естественное освещение котельной.

При строительстве котельной крайне важно предусмотреть обустройство вентиляции. Для этого в верхней части несущей стены сделайте отверстие. Стоит заметить, что вентиляция может быть не только верхней, но и нижней. Эффективней всего сделать комбинированную систему вентилирования.

В котельной с котлом, работающим на газу, нельзя устанавливать принудительную вентиляционную систему. Минимальная ширина входной двери тоже имеет значение, она не должна быть уже, чем 80 см.

Устройство верхнего перекрытия

Потолок

При аварии перекрытие будет служить клапаном, который обезопасит конструкцию от взрыва, а это означает, что оно должно быть легким. Нельзя думать, что оно будет холодным. К лагам надо будет прикрепить подшивной потолок. Его сделайте из досок, толщиной в 30 мм. После этого, необходимо уложить битуминизированную бумагу, на которую после следует насыпать слой опилок. Потолок изнутри отделайте теплоизоляционным материалом, имеющим толщину 4 мм. А потом установите обрешетку.

Доски и обрешетка должны быть обязательно обработаны огнебиозащитными средствами.

Отделка стен котельной

После того как строительство самого здания котельной завершено, нужно ее оформить, проведя отделочные работы. Все стены оштукатурьте, а пол выровняйте.

Особенности отделки

Внутренняя отделка должна быть качественной.

  • Стены. По периметру обклейте их теплоизоляционными материалами. Установите бруски для воздушных зазоров. На бруски в дальнейшем и будет закреплена панель ПВХ.
  • Пол. Его можно оставить цементным, но если вы хотите соблюдать в этом помещении чистоту, то лучше положить на пол керамогранитную плитку.

Отделка пола

Для обустройства бесперебойной работы двухконтурного котла, следует предусмотреть место для подвода к котлу холодной воды и, соответственно, вывода от него к дому горячей воды.

Если установлен электрический котел

Электрокотел

Электрический котел – это наиболее безопасный агрегат для обогрева дома. Теплоноситель в этом котле не выделяет продуктов сгорания, а, значит, и вентиляция для его обустройства не нужна. Электрические котлы просты в установке, за ними легко ухаживать и обслуживать. КПД электрокотла во многих случаях достигает 99%. Агрегаты работают практически бесшумно. Недостаток котла – полная зависимость от электроснабжения. Кроме того, для дома, площадью 200 м2, необходим котел мощностью 20 кВт.

Особенности помещения под монтаж твердотопливного котла

Твердотопливный котел установка

Взрывоопасность твердотопливных котлов сводится к минимуму, поэтому и требований к помещениям, предназначенным для их установки, предъявляется немного. Топливо к котлу нужно догружать регулярно, а значит, и доступ к нему должен быть всегда свободным. Расстояние между стеной и агрегатом должно быть не меньше 10 см. На полу перед топкой укладывают стальной лист. Пол, равно как и стены, должен быть отделан негорючими материалами. Окно для котельной с твердотопливным котлом рассчитывается в соответствии с такой формулой: на 1 кВт мощности котла необходимо 8 см2 площади окна.

Перед топкой необходим стальной лист

Что касается дымохода, то для его прочистки и проверки следует обеспечить специальные отверстия. Шахта дымохода должна иметь минимум колен и одинаковое сечение по длине. Поверхность дымохода важно оштукатурить изнутри или вставить в шахту асбестоцементную трубу.

Требования к помещению котельной с газовым котлом

Газовый котел

  1. Площадь котельной должна быть не меньше 6 м2, притом что ее объем не может быть меньше 15 м3.
  2. Обязательно в помещении котельной должна быть установлена естественная вентиляция.
  3. Высота в газовой котельной должна составлять минимум 2,5 м.
  4. Окно должно иметь площадь минимум 0,5 м2.
  5. Для аварийных стоков и сбора конденсата нужно подвести котельную к канализации.
  6. Дымоходная труба должна находиться выше конька крыши. Дымоход должен быть оборудован дополнительными каналами для чистки.
  7. Важно установить газовый котел так, чтобы вокруг него было свободное пространство для удобной эксплуатации.

Схема подключения коммуникаций

Теперь вы знаете, как сделать котельную в доме. Очень важно соблюдать все требования. В таком случае агрегаты будут работать исправно, не представляя опасности для домочадцев.

Видео

Начало строительства котельной:





Помогла ли вам статья?

устройство и проектирование котельной для загородного коттеджа

Содержание

Площадь остекления и размеры окон в газовой котельной для дома

При обустройстве газовой котельной в частном доме следует помнить, что существуют нормативные требования к организации подобных хозяйственных помещений. Чтобы избежать неэффективной работы котла, перерасхода топлива, необходимо заранее определится с площадью помещения и его расположением.

Размещение котла и оборудования

Требования к помещению

Если мощность газового котла не более 60 кВт, то его можно разместить на кухне. При мощности 150 кВт газовый агрегат размещают в удобном отдельном помещении дома (на любом этаже, чердаке). При общей мощности 350 кВт – в отдельном помещении цокольного или подвального типа, пристройке. Запрещается установка котельного оборудования в жилом помещении.

Площадь котельной в доме напрямую зависит от мощности оборудования, но высота потолков должна быть более 2 метров. Мощные газовые котлы (от 200 кВт) размещают  в больших по площади помещениях  – не менее 15 м2, средней мощности (от 60 кВт) – до 13 м2, малой мощности (до 30 кВт) – 7,5 м2.

Еще одним требованием является использование негорючих отделочных материалов на всех поверхностях котельной в частном доме. От смежных жилых комнат котельную необходимо изолировать огнеупорными материалами.

Помещение должно иметь окна с площадью остекления 0,03 м2 на 1 м3 пространства. При остеклении котельной требования безопасности предусматривают площадь стекла не менее 0,8 м2 и толщину 3 мм.

Чем больше площадь стекла, тем оно должно быть толще. Окно необходимо для проветривания котельной, если вентиляция не работает.

Недостаточное остекление котельной можно компенсировать вытяжными клапанами диаметром 15 см и увеличенной щелью под входной дверью.

  Устройство и требования к котельной в частном доме

Двери в помещение с газовым котлом устанавливаются вплотную, снизу должен быть зазор 2 см для циркуляции воздуха. Либо помещение должно иметь окно с решеткой. Вентиляционные отверстия в полотне могут быть сделаны самостоятельно при помощи болгарки или дрели. Двери должны открываться наружу и быть металлическими.

Вентиляционная система

Вентиляция котельной (доступ свежего воздуха, отвод отработанного воздуха)  – одно из важнейших требований к закрытым техническим помещениям с газовым оборудованием.

Воздухообмен в помещении данного типа должен быть трехкратным, то есть за один час весь объем воздуха сменяется три раза.

  Воздуховоды проводят под потолком, приточные окна располагаются внизу на противоположной стене от теплового агрегата, а иногда их располагают на двери. Размер приточного отверстия на двери должно быть не меньше 0,025 м2.

Вентиляция в газовой котельной может быть отдельной или частью общедомовой системы. Величина вентиляционных ходов рассчитывается исходя из мощности оборудования и места забора воздуха. Если воздух приходит в котельную с улицы, то на 1 кВт мощности котла необходима площадь 0,08 м2 вентиляционных окон, если из смежного помещения –  до 0,3 м2.

Требования к дополнительным коммуникациям

Необходимые для работы газового котла ресурсы – это электричество и газ. Электропроводка должна быть индивидуальной, закрытой, заземленной, иметь стабильное напряжение.

Лампа освещения должна быть специальной, не нагревающейся, взрывозащитной. К котлу подводят воду для обеспечения функционирования отопительной системы дома и горячего водоснабжения.

Для слива воды тепловое оборудование может быть подключено к канализационной системе.

Дымоходная система не соединяется с воздушной вентиляцией, отводится отдельно. Дымоход должен быть газонепроницаемым, чтобы продукты горения не попадали в помещение.

Монтаж системы отопления в частном доме является трудоемким и дорогостоящим видом работ

Требований к оборудованию газовой котельной достаточно много, их правильное соблюдение важно для безопасности жизни, КПД системы, комфорта проживания

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями. Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя

Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел. К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером

Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

  • https://www.kotel-modul. ru/balashikha/useful/kotelnaya-v-chastnom-dome
  • https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
  • https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
  • https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
  • https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
  • https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Рекомендуем также прочесть другую нашу статью, где подробно описаны схемы котельных для частного дома.

Требование к помещению котельной

Проекты котельных для коттеджей составляются согласно установленным стандартам. Для каждого вида топлива правила немного отличаются. При этом можно выделить общие требования:

  • нельзя ставить в одном помещении больше двух котлов;
  • монтаж дымохода должен соответствовать СНИПам;
  • стены и пол должны быть сделаны из негорючего материала (кирпич, бетон) или облицованы керамической плиткой;
  • противопожарная входная дверь;
  • высота потолков не менее 2,5 м;
  • общая площадь помещения не менее 6 кв. м;
  • наличие окон для проветривания.

Все оборудование должно устанавливается таким образом, чтобы к нему был свободный доступ для обслуживания. Обязательно делать отступ от стен не менее полуметра, лучше метр. По правилам «хорошего тона» необходимо делать разводку труб параллельно и перпендикулярно. Все должно быть по уровню, красиво и аккуратно.

Почему котельная должна быть отдельно

Отдельная котельная в коттедже — это техническое помещение, где расположено все оборудование для отопления и ГВС. Соответственно, оно уже не занимает места в жилой зоне, не шумит и не портит интерьер. Расположение элементов системы отопления в отдельном помещении сводит к минимуму возможность повреждения каких-либо узлов по неаккуратности, туда можно ограничить доступ для детей.

Еще это более безопасно. В жизни бывает всякое, оборудование может поломаться. Бывает, что из-за неисправности дымохода возникает обратная тяга, вследствие чего угарный газ попадает в помещение. Также нужно понимать, что в котлах (особенно твердотопливных) и бойлерах косвенного нагрева высокое давление, они могут взорваться. И последнее – это пожаробезопасность. В котельной нет горючих материалов, поэтому риск пожара сводится к минимуму.

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport. ru,interiorgid.ru,better-house.ru,pro-teplo.info

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В. 2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Типы помещений

Место для ее обустройства выбирается заранее, еще на стадии планирования здания. Котельной называют комнату, в которой находятся приборы теплоснабжения. Весь этот комплекс обеспечивает здание горячей водой и теплом.

Монтаж котлов и вспомогательного котельного оборудования можно произвести как в здании, так и в пристройке к нему. Способ расстановки приборов выбирается исходя из потребностей и финансовых возможностей домовладельцев. В котельной устанавливается агрегат, являющийся одновременно и теплогенератором.

Параметры помещения, обустройство дымохода и вентиляции, а также правильный монтаж котельного и вспомогательного оборудования определяется выбором котла.

По месту расположения котельные распределяются на:

  1. Отдельно стоящие;
  2. Встроенные;
  3. Пристроенные.

В первом случае соединение с домом осуществляется с помощью инженерных систем. Этот вариант расположения считается самым правильным. Он позволяет устанавливать агрегат любого типа. При этом жильцам дома он мешать не будет.

Плюсом пристроенных котельных является близость к главному зданию, что облегчает обслуживание котельного оборудования. Но чаще всего помещение находится внутри здания и его располагают таким образом, чтобы по максимуму упростить прокладку коммуникаций теплоснабжения. В таком случае необходимо произвести дополнительную работу по шумоизоляции.

При любом размещении монтаж котельного оборудования должен производится с соблюдением всех норм СНиП и правил безопасности. Поэтому лучше всего доверить эти работы специалистам, чтобы избежать нежелательных последствий в виде штрафных санкций за неправильную установку или, что намного хуже, возникновение аварийных ситуаций и пожара в доме.

В настоящее время производство всех видов котлов и котельного оборудования налажено во многих странах мира. Отечественный рынок предлагает чрезвычайно большой выбор котельных установок, как российских, так и зарубежных производителей. Тут на первое место выходит вопрос касающийся правильного расчета мощности отопительных аппаратов и того, какое оборудование для обустраиваемых котельных будет наиболее эффективным. Только тщательный подбор всех элементов отопительной системы позволит организовать стабильную и бесперебойную ее работу.

Большую роль играет и выбранная схема котельной установки. Естественно, что главным звеном в ней является котел. Специалисты не рекомендуют устанавливать дешевые аппараты, так как у них довольно часто прогорает топка, что приводит к дополнительным тратам, вызванным ее заменой. Качественный котел хоть и стоит дороже, но и служит не менее 20 лет. Не стоит экономить и на сепараторе воздуха, индикаторах, приводах, вентилях и других элементах. Чтобы система отопления работала эффективно, безопасно и экономично нужно выбирать надежное и качественное оборудование. Не совсем логично экономить на собственном комфорте.

Постирочная в загородном доме

В идеале, при проектировании загородного дома предусмотреть отдельное помещение для постирочной. В планировке постирочной выделите места для размещения:

  1. Стиральная и сушильная машины, которые рекомендую в целях экономии площади располагать друг над другом в колонну через специальные переходники. Можно поставить сушильный или «умный» шкаф для ухода за одеждой AirDresser от Samsung.
  2. Шкафы или стеллажи, на которых хранятся моющие средства, корзина для грязного белья.
  3. Гладильная доска с утюгом и отпаривателем.
  4. Техническая раковина или лейка с трапом, чтобы наполнить ведро или помыть собаку после прогулки, отсюда ее бытовое название – лапомойка.

Если площадь дома не позволяет предусмотреть отдельную постирочную комнату, то ее можно сгруппировать с котельной, как это часто делают финны. Постирочную они красиво называют – комната по уходу за домом. При такой планировке все оборудование можно удобно расположить по одной стороне котельной, а большую часть отдать под постирочную зону. В таких случаях, в котельной я устанавливаю большое окно, чтобы запустить естественный свет и создать панорамный вид

Также для хозяйки важно предусмотреть консоль или место крепления держателя для ноутбука или планшета. Над гладильной доской необходимо спроектировать яркий функциональный свет, а также мастер-кнопку, которая будет выключать и свет, и питание утюга: если свет не горит – значит утюг выключен

О котлах на твёрдом топливе

Лучше всего планировать монтаж котла ещё на этапе, когда планируется устройство всего дома. Этот агрегат практически всегда требует возведения котельной в качестве отдельного помещения. Лучше заранее подумать о том, где будет располагаться дымоход.

Есть следующие критерии, которые относятся к главным требованиям для таких котлов:

  1. Минимальная площадь помещения – 7-8 квадратных метров.
  2. Установку надо провести так, чтобы ремонтные и профилактические работы в случае необходимости не составили труда.
  3. Отдельно рассчитывают размер канала вентиляции. 1 кВт мощности тратится на 8 квадратных сантиметров площади.
  4. Рекомендовано обустройство специального подиума. Он должен находиться выше стандартного пола на 80-100 миллиметров.
  5. Вентиляцию устраивают на основе той же схемы, что и для газовых котлов.
  6. Для обустройства дверей и освещения так же используются стандартные правила.
  7. Напольные и настенные материалы не должны быть горючими. Лист металла стелется перед дверцей для топки. Рекомендуется придерживаться размера минимум в 500 на 500 миллиметров. На стену крепят специальный экран из асбеста.
  8. Дымоотводную трубу обустраивают аналогично другим ситуациям.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

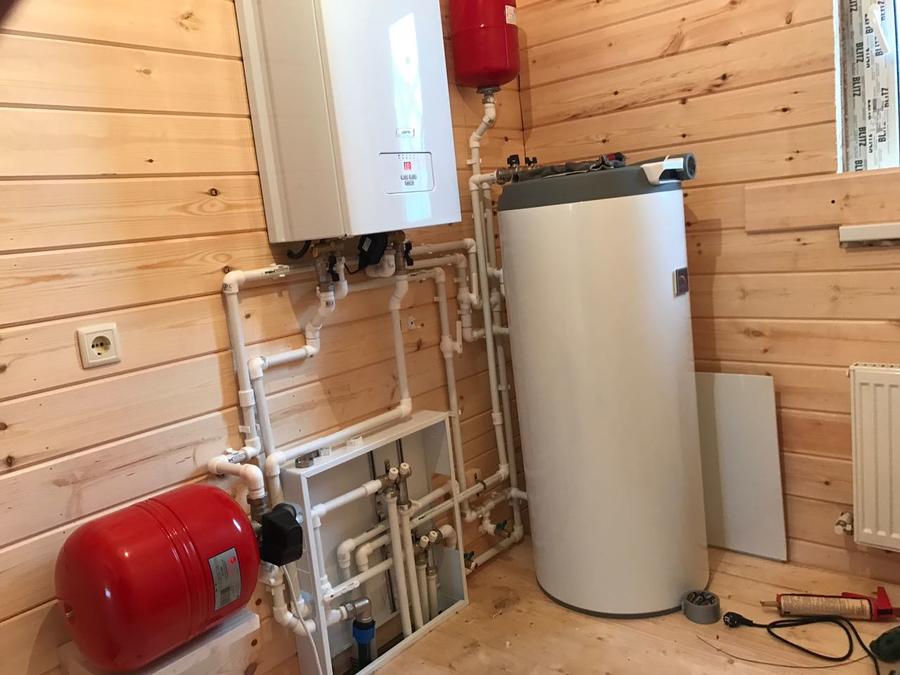

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы. Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

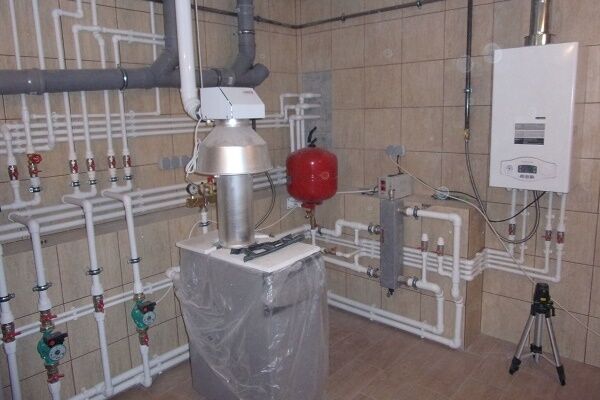

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Обслуживание котельной

Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.

Источник фото: fb.ru

Как правило, эта процедура содержит в себе следующие этапы:

  • чистка бойлеров от накипи при помощи химических реагентов;
  • чистка горелок;
  • чистка топочной камеры;
  • проверка работы автоматики и электроники;
  • чистка подводящих и отводящих топливо каналов.

Своевременное обслуживание котлов обеспечивает:

  • устойчивую работу оборудования;
  • высокий коэффициент полезного действия;
  • сократить затраты на энергоресурсы;
  • продлить срок эксплуатации котла.

Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС , в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

  • отрыв факела в котле;
  • высокое давление пара, газа, воды;
  • низкое разряжение в топке котла;
  • отключение электроэнергии;
  • низкий уровень воды в котле;
  • низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

ПОМОГИТЕ! Строю дом и хочу уличный котел, но не знаю какой взять!
