Отопление в частном доме электрокотлом: виды электрических котлов, особенности, правила выбора

принципы и схемы устройства системы отопления на базе электрического котла

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла — решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Содержание статьи:

• Классификация оборудования и принцип работы
  • Устройство с нагревательным ТЭНом
  • Электродный котел для отопления
  • Прибор с индукционным нагревом
• Варианты подключения к отопительной системе
  • Система естественного типа
  • Контур с принудительной циркуляцией
  • Комбинированный вариант системы
  • Водяной теплый пол
• Электрокотел и двойной тариф
• Выводы и полезное видео по теме

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

• ТЭНовым;
• электродным;
• индукционным.

Независимо от вида современные модели снабжены , с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают . Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать  таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить . Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Варианты подключения к отопительной системе

Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

Это могут быть традиционные радиаторные варианты:

• с естественным движением теплоносителя;
• с принудительной циркуляцией;
• комбинированные варианты.

Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

Система естественного типа

Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

Чтобы гравитационная система отопления работала правильно, важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация воды по контуру требует грамотного расчета и правильного монтажа.

Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

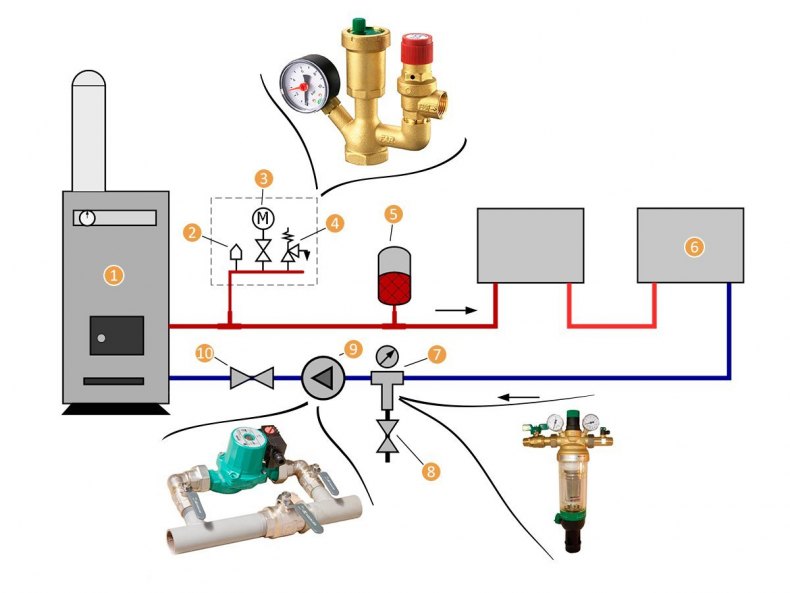

Контур с принудительной циркуляцией

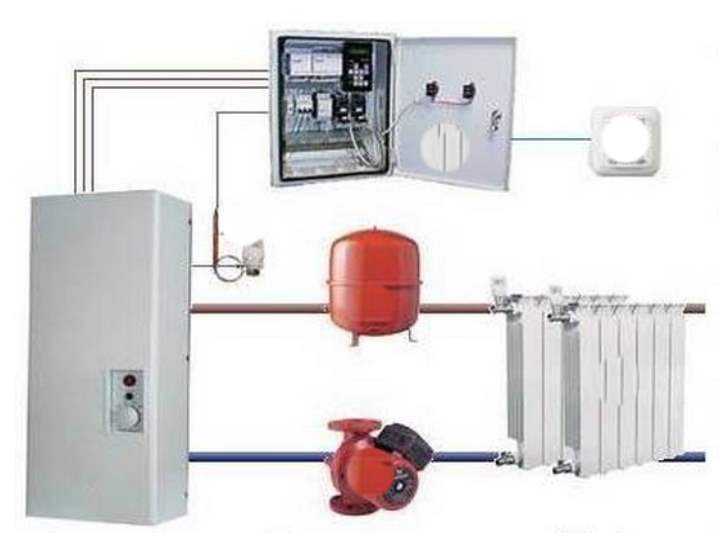

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

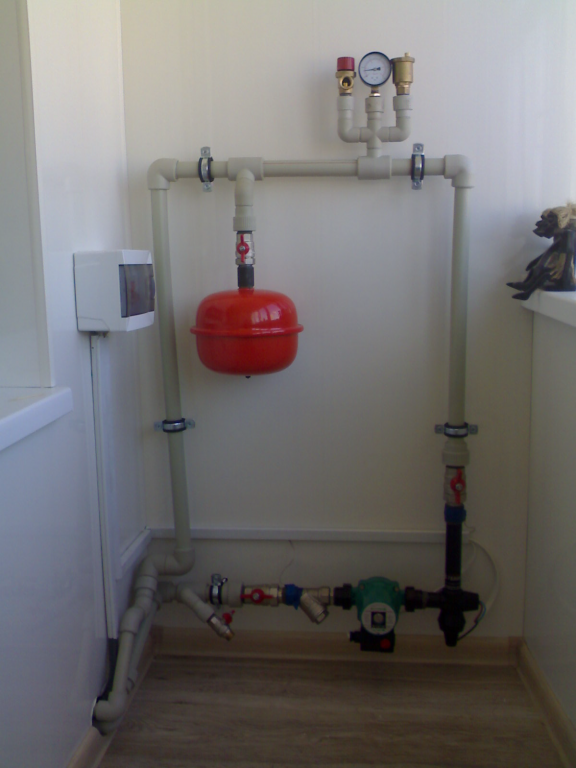

Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего .

Для обеспечения принудительной циркуляции теплоносителя по системе понадобится циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

Комбинированный вариант системы

Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной — нет.

Чтобы электрокотел правильно функционировал, необходимо выполнить его обвязку в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для  хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел для водяного теплого пола. Ее можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают , чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

С помощью электрокотла можно организовать систему отопления, которая включает и контур с радиаторами, и трубы теплого пола

Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему .

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления — возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Электрическое отопление загородного дома под ключ – цена на услуги по отоплению частных домов электричеством

Главная >

Отопление >

Электрическое отопление

Сертификаты и допуски СРО

Галерея наших работ

Полезная информация

Цены на услуги по обустройству электрического отопления

Прайс-лист на проектные и монтажные работы (pdf, 504 Kb)

Заказать расчет отопления

Бытует мнение, что электрическое отопление дома является нерентабельным, так как электричество является дорогим энергоносителем.

Современные подходы создания электрических отопительных систем позволяют сделать их более экономичными и повысить КПД, особенно в ситуациях, когда другие энергоносители недоступны.

Для того чтобы электрическое отопление было выгодным и экономичным, нужно правильно определить наиболее оптимальную категорию системы, подобрать оборудование в соответствие со схемой и предварительными расчетами.

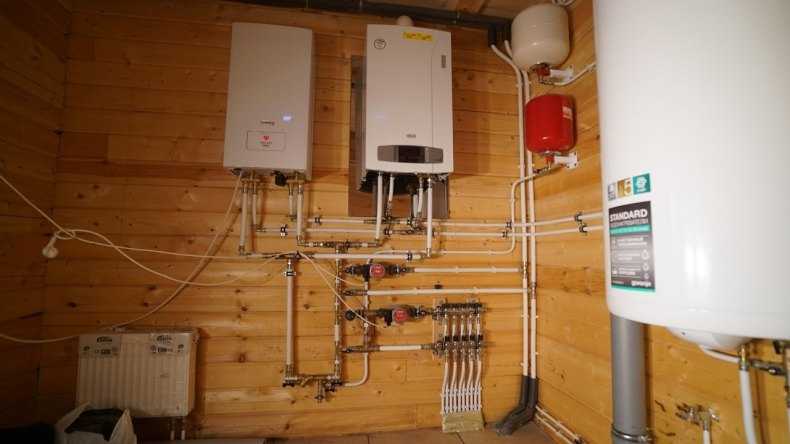

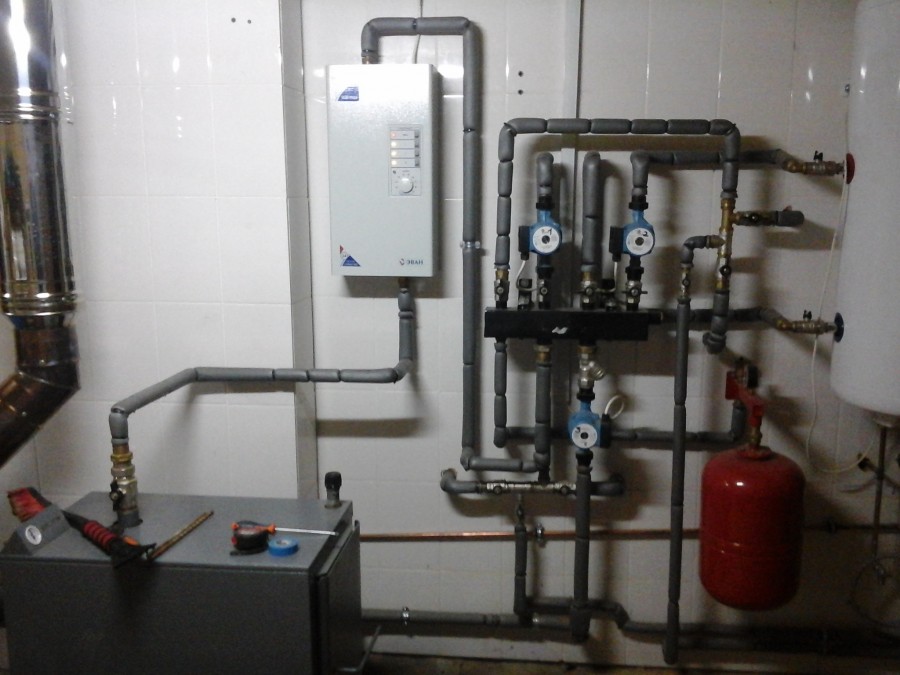

Рисунок 1. Котельные в частных домах на базе электрических котлов

Отопление дома электрическим котлом

Наиболее популярное электроотопление в частном доме – это водяное отопление, в схеме которого основным генератором тепла выступают электрические котлы напольного и настенного исполнения. Основным отличием этих агрегатов является мощность: у настенных она колеблется в диапазоне 5-60 кВт с обогревом помещений общей площадью от 50 до 600 м², у напольных аналогов мощность от 60 кВт и отапливаемая площадь, соответственно, больше.

Электрокотлы небольшой мощности могут подключаться как к однофазной сети в 220 В, так и к трехфазной в 380 В. Агрегаты повышенной мощности (от 8 кВт и выше) могут питаться только от трехфазной сети.

В электрокотлах система циркуляции может быть естественной и принудительной. В качестве теплоносителя одинаково эффективные вода или специальные незамерзающие антифризы.

Рисунок 2. Устройство электрического котла

Устройство и принцип действия электрического котла

Принцип функционирования электрокотлов обладает традиционной схемой: на первом этапе теплоноситель направляется во внутренний резервуар агрегата, в котором расположен нагревательный элемент – ТЭН. В процессе его нагрева тепло передается воде или антифризу, которые согласно физическим законам самотеком либо под воздействием насоса циркуляционного типа равномерно поступают в систему отопления частного дома электричеством, передавая полученную температура радиаторам. Вся система имеет кольцевую структура, вследствие чего охлажденный теплоноситель снова возвращается во внутренний резервуар генератора тепла.

Для контроля функционала электрокотла используется блок управления. Также имеется комнатный температурный регулятор, который дополняет контур управления агрегатом: он реагирует на снижение температурных показателей и подает сигнал котлу на включение режима нагрева.

Внутренний температурный датчик котла отслеживает температуру теплоносителя, таким образом определяя скорость расхода энергии. Он также управляет функционалом, задавая различные режимы нагрева и регулирует электроотопление.

Все эти компоненты, участвуя в процессе регулирования мощности агрегата, в целом позволяют на 30% уменьшить энергопотребление электрической системы отопления частного дома.

Преимущества отопления электрокотлом:

• Невысокая стоимость оборудования;
• Простая эксплуатация и абсолютная надежность, снижена регулярность ремонтных и сервисных мероприятий;
• Низкий уровень шума;
• Доступное управление и автоматизированный функционал;
• Отсутствует риск возгорания из-за исключения открытого пламени;

• Нет необходимости в дымоходе из-за отсутствия выбросов продуктов горения;
• Отсутствует необходимость в обустройстве отдельного помещения для установки, компактность;
• Доступность топлива в любом регионе страны при отсутствии расходов на его транспортировку или хранение;
• КПД отопления частного дома электричеством достигает 100%.

Минусы использования электрокотлов:

• Затраты на электроэнергию превышают стоимость иных энергоресурсов;
• Необходимость обеспечения защиты оборудования от сбоев в сети напряжения;

• Запрещено превышать установленный лимит мощности;
• Высокая затратность электрического отопления для домов с площадью, превышающей 100 м².

Электрические котлы

Рекомендуемые котлы для отопления электричеством

Примеры монтажа

Прямое отопление дома электричеством

Электроотопление обладает таким отличительным признаком, как непосредственная трансформация электроэнергии в тепло с исключением из схемы теплоносителя. Подобная схема также встречается в частных домах, обладая как достоинствами, так и недостатками. Чаще всего отопление организуется с использованием электрических отопительных приборов, таких как конвекторы напольного либо настенного исполнения, теплый пол, инфракрасные обогреватели, тепловые завесы и т. п.

Рисунок 3. Масляные радиаторы в частном доме

Масляные радиаторы

Наиболее простые отопительные приборы – масляные радиаторы, используемые в отдельных помещениях. Он представляет собой корпус, секции которого соединены между собой по принципу радиаторов отопления.

Внутренняя емкость конструкции заполняется минеральным теплоносителем, который непосредственно контактирует с погруженными в него ТЭНами, отвечающие за подогрев. В большинстве случаев такие электроприборы бытового предназначения обладают мощностью в диапазоне от 2,5 до 3 кВт. Это позволяет за малый промежуток времени нагреть теплоноситель до 2 тысяч градусов, что, соответственно, ускорит процесс обогрева помещений. Поэтому масляные радиаторы считаются незаменимыми союзниками в борьбе с неожиданным похолоданием в квартире либо доме.

Использование масляных радиаторов нецелесообразно для постоянного обогрева домов, так как они потребляют много электроэнергии. Свою эффективность они подтверждают лишь в качестве краткосрочного решения вопроса или дополнительного отопительного прибора.

В более высоких масштабах альтернативой считаются конвекторы, которые также могут служить и в качестве общего обогревателя.

Рисунок 4. Настенные конвекторы в системе электрического отопления

Электрические конвекторы

Конструкция конвектора представляет собой монолитный корпус, в котором присутствует нагревательный элемент. ТЭН нагревает воздух, который потом распространяется по всему помещению в очень короткие сроки через специальные отверстия или решетку. В современных приборах есть возможность регулировки диаметра отверстий, корректируя таким образом объем выходящего нагретого воздуха. В корпусе имеются и нижние отверстия, через которые производится забор холодного воздуха для его последующего нагрева и распространения в помещении.

Электрические конвекторы выгодны только в тех ситуациях, когда устройство водяного отопления невозможно либо связано с глобальными капиталовложениями.

В данных приборах предусмотрена некоторая автоматизация, исключающая постоянное участие человека в его работе.

В частности, внутренний температурный датчик отслеживает температуру забираемого воздуха. При достижении этим параметром установленной величины устройство автоматически отключается. Дополнительным преимуществом электрических конвекторов в сравнении с масляными радиаторами является их разное исполнение – напольное и настенное.

Конвекторы

Рисунок 5. Инфракрасные обогреватели для отопления электричеством

Инфракрасные обогреватели

Солнечный свет является максимально эффективным природным обогревателем. Однако в наших широтах в холодное время года яркие солнечные лучи – редкость. Заменить их смогут специальные электрические инфракрасные приборы отопления. В корпусе данного устройства присутствует нагревательный элемент – ТЭН, который является генератором инфракрасных волн. Это излучение, распространяющееся из обогревателя, несет в себе тепло, передаваемое не внутренней атмосфере, а именно элементам интерьера, на которые они попадают. Это позволяет избежать «холостого» расхода тепла и направлять его непосредственно в те зоны, где есть необходимость в нем.

В результате у современных инфракрасных обогревателей крайне высокий КПД – свыше 90%, что делает их в сравнении с иными электрическими аналогами отопительных устройств наиболее выгодными.

Рисунок 6. Система «теплый пол»

Электрический теплый пол

Как полноценная система отопления теплый пол экономически невыгоден. Однако он может выступать в роли дополнительного источника тепла, а также существенно ускорять процесс обогрева помещений. Данная конструкция состоит из специальной пленки, на которую закреплены нагревательные кабели. Она устанавливается на ровную поверхность, после чего декорируется напольным покрытием. В определенных точках на теплый пол крепятся температурные датчики, подключаемые к общему термостату. Последний устанавливается на стену и позволяет корректировать работу системы.

Потребитель имеет возможность сам корректировать работу электрического отопления и устанавливать в доме комфортную температуру.

Теплый пол отличается более простым монтажом, который легко выполняется и своими руками без привлечения специалистов. Вы можете воспользоваться нашими рекомендациями, а также видеороликами, в подробностях описывающими весь процесс установки.

Как показывает практика, электрический теплый пол эффективен в точках максимально высоких теплопотерь – зоны возле входных дверей, балконы, а также в помещения с высокой влажностью – саунах, ванных комнатах, бассейнах.

Монтаж теплого пола

Преимущества прямого отопления электричеством:

• Регулировка параметров температурного режима осуществляется оперативно;
• Установка температуры в диапазоне 5-30 °C;
• Компактные габариты отопительных устройств;
• Упрощенное обслуживание и эксплуатация;
• Отсутствие шумов при работе устройства.

Недостатки:

• Затраты на электроэнергию превышают стоимость иных энергоресурсов;
• Необходимость обеспечения защиты оборудования от сбоев в сети напряжения;
• Для каждого из помещений устанавливаются собственные параметры в связи с отсутствием общего регулятора.

Почему электричество в сравнении с газом чаще используется в системе отопления?

Во-первых, электрокотлы по своим техническим характеристикам не только не уступают аналогам, работающим на природном топливе, но и в некоторых направлениях даже превосходят их. Особенно это касается первоначальных издержек на работы по обустройству системы отопления частного дома. Не только материальных, но и временных, т.к. нет необходимости в прохождении процедуры по получению специальных разрешений и допусков у соответствующих госорганов.

Во-вторых, по своей стоимости и электрическое, и газовое оборудование идентичны. А вот эксплуатационные расходы отличаются существенно, причем с каждым последующим годом. Сюда следует добавить и отсутствие риска для безопасности проживающих в частном доме, а также для окружающей его экологии.

Другие виды отопления

Особенности отопления на объектах

Возник вопрос? Свяжитесь с нами!

Для того чтобы связаться с нами, Вы можете заполнить форму обратной связи, написать нам либо позвонить по телефону, указанному ниже.

Мы работаем ежедневно: с 9:00 до 21:00
Звоните: +7 (495) 135-00-98
E-mail: [email protected]

Форма обратной связи

Как выбрать электрический котел для отопления частного дома?

• Преимущества
• Классификация
• Принцип расчета мощности
• Обзор лучших моделей
• Какой лучше выбрать электрический котел для отопления частного дома или дачи?
• Стоковая видеозапись

Стационарные печи и котлы отопления на дровах сегодня не так актуальны. Исключение можно сделать только из далекой глуши, откуда все блага цивилизации получить не удастся. Установка электрического котла для отопления дает возможность не только эффективно отапливать помещение, но и экономить денежные средства. Однако добиться этого можно только при правильном выборе оборудования. Поэтому рассмотрим, как выбрать электрический котел для отопления частного дома.

к оглавлению ↑

Преимущества

Обогрев помещений с помощью электрооборудования имеет ряд преимуществ по сравнению с другими видами агрегатов для отопления:

• Доступная цена оборудования.
• Безопасная эксплуатация (при правильном монтаже и обращении), так как отсутствуют продукты горения.
• Экологическая чистота. Нет необходимости в дополнительной вентиляции.
• Пожарная безопасность.
• Простота эксплуатации. Возможна даже полная автоматизация рабочего процесса.
• Небольшие размеры. Для компактного прибора найдется место в кладовой, прихожей или кухне.
• Почти бесшумная работа.
• Нет необходимости в подготовке и хранении топлива. Здесь не только экономия денег, но и полезное пространство.
• Простота конструкции и монтажа.

Важно! Хотите узнать, как можно заменить обычные батарейки в вашем доме? Читайте наши специальные обзоры:

• Плинтус водяной теплый своими руками;
• Как сделать теплый пол в частном доме?

Исходя из этого, логично, что многие владельцы просторных дач и даже компактных частных домов задаются вопросом, как выбрать электрокотел.

к оглавлению ↑

Классификация

Выбор правильного электрического котла – непростая задача. В первую очередь потому, что на рынке представлено огромное количество вариантов моделей.

Все бытовые электрические котлы можно разделить на следующие группы:

• Одноконтурные, двухконтурные.
• Пол, стена.
• ТЭНов, индукционные, электродные.

Одноконтурные и двухконтурные котлы

• Одноконтурные котлы предназначены только для отопления. Брать воду из системы отопления для хозяйственных нужд недопустимо, так как из-за отложений быстро снижается пропускная способность трубы.
• Двухконтурные котлы применяются для отопления и нагрева воды. Второй контур может быть выполнен накопительным или проточным.

Важно! Если вы предпочитаете проточный вариант, то вам необходимо рассчитать его мощность так, чтобы он мог обеспечить нагрев воды даже зимой и при максимальном напоре.

Нагрев воды в накопителе занимает некоторое время. Это хороший вариант для дачи или бани.

Котлы для нагревательных элементов

Это самые простые и дешевые электроприборы. Нагреватель представляет собой нагревательный змеевик, расположенный внутри теплопроводной трубы и изолированный от нее термостойким диэлектриком. Как правило, ТЭНы делают съемными, поэтому заменить сгоревший ТЭН можно без проблем.

Если заполнить систему отопления антифризом, то ее можно эксплуатировать на даче и зимой, даже если вы приезжаете туда достаточно редко. Воздух в охлаждаемом помещении прогревается достаточно быстро.

Важно! Если не использовать специальные умягчители, а просто использовать колодезную или водопроводную воду, нагревательный элемент покрывается слоем нерастворимых солей. Такой же осадок выпадает в отопительных приборах. Эффективность теплопередачи значительно снижается.

Индукционные модели

Основной деталью такого устройства является индукционная катушка, работающая по принципу трансформатора:

• Первичная обмотка подключается к сети (380 или 220 В), частота 50 Гц .
• Вторичная обмотка выполнена в виде трубопровода, пропускающего переменное магнитное поле.

Трубопровод оснащен стальной конструкцией из множества труб. По этим трубкам течет вода. Нагрев воды происходит за счет вихревых токов.

Важно! Главное преимущество индукционных приборов в том, что на стенках прибора не образуется накипь, и не страдает процесс теплопередачи.

Электрод

Это проточные котлы, также известные как ионные. При прохождении электрического тока через воду происходит процесс ионизации молекул. При этом движение ионов к электродам происходит в зависимости от «знака» заряда. Поскольку ток переменный, полярность электродов меняется с частотой 50 Гц. «Метание» ионов между электродами провоцирует выделение тепла. Отсюда и нагрев воды.

Важно! Обычная водопроводная вода не подходит для использования в электродных котлах. Необходимо, чтобы используемый раствор обладал хорошей электропроводностью и хорошо ионизировался.

к оглавлению ↑

Принцип расчета мощности

Прежде чем подобрать электрический котел для отопления своего дома, обязательно проверьте, насколько хорошо он утеплен. Принцип тестирования следующий. Ежедневно зимой измеряйте температуру воздуха у пола и потолка, при закрытых дверях.

Важно! Нормально, если разница в полученных измерениях составляет от 2 до 4 градусов. Если разница больше, проверьте состояние уплотнителей на окнах и передних дверях.

Сальники привели в порядок, но разница температур остается значительной? Затем предстоит заняться утеплением полов, стен и потолков. Если утепление хорошего качества, то можно выбрать электрический котел для отопления дома из расчета 80-100 Вт на один «квадрат» площади. Мы также должны учитывать климатические особенности региона.

Важно! При использовании аккумулирования тепла и горячей воды можно несколько снизить расчетное значение мощности.

к оглавлению ↑

Обзор лучших моделей

В рейтинг вошли котлы — бестселлеры 2017 года.

РусНИТ 208М

Легкая и компактная модель из России. Может использоваться как основной или дополнительный отопительный прибор для коттеджей, жилых домов или подсобных помещений:

• В качестве нагревательного элемента используется нагреватель из нержавеющей стали.
• Котел работает от напряжения 220 или 380 В.
• В помещении можно поддерживать температуру 5-30 градусов.
• В качестве охлаждающей жидкости можно использовать воду или антифриз.
• Котел выполнен с защитой от брызг, поэтому его можно установить в ванной комнате.

Преимущества:

• Сравнительная дешевизна.
• Возможность быстрого подключения циркуляционного насоса.
• Гарантийный срок — 2 года.
• Возможность регулирования температуры охлаждающей жидкости в пределах 35-85 градусов.

Минусы:

• Не автоматизированный выбор мощности.
• Сложные сетевые подключения.

WAN Warmos-IV-5

Недорогой, но функциональный и безопасный прибор:

• Отличается современным дизайном. Имеется дисплей для отображения настроек и кодов неисправностей.
• Котел имеет компактные размеры, монтируется достаточно просто.
• Мощность небольшая, но ее вполне достаточно для помещений до 51 м².
• Диапазон температур охлаждающей жидкости от 5 до 85 градусов.
• Котел совместим с системой «теплый пол».
• Есть режим «антизаморозка», что позволяет использовать его на даче.
• Прибор очень экономичный, имеет отличный показатель КПД — 99%.
• Диапазон рабочего напряжения от 160 до 260 В.
• Нагревательный элемент представляет собой нагреватель из высококачественной нержавеющей стали Backer.

Преимущества:

• Небольшие размеры.
• Стильный дизайн.
• Возможность использования воды или антифриза в качестве теплоносителя.
• 3 степени регулировки мощности.
• Возможность регулирования температуры с градацией 1 градус.

Недостатки:

• В комплекте нет циркуляционного насоса.
• Малая мощность.

ЭВАН ЭПО 4

Напольная модель. В отличие от многих напольных конструкций, ЭВАН ЭПО 4 отличается компактностью и доступной ценой. Это одна из причин, почему стоит выбрать такой электрический котел для отопления частного дома.

Важно! Возможно плавное изменение температуры охлаждающей жидкости в пределах 30-85 градусов. Есть функция автоматического отключения котла при перегреве. Если температура охлаждающей жидкости превышает 92 градуса, устройство автоматически отключается.

Преимущества:

• Низкая стоимость.
• Работа от 1-фазной сети.
• Высокий (99%) КПД.

Минусы:

• Низкая мощность.
• Тепловой экран отсутствует.

Protherm Slope 24 KR 13

Эта чешская модель считается одной из лучших:

• Настенный прибор удобен, надежен и функционален.
• Возможно подключение бойлера на горячую воду, для системы «теплый пол».
• Котел оснащен медным нагревателем.
• В комплекте с устройством идет циркуляционный насос.
• Температура охлаждающей жидкости от 35 до 85 градусов.
• Устройство работает от 3-х фазной сети 380 В.

Преимущества:

• Высокая эффективность — 99,5%.
• Гарантийный срок — 2 года.
• Сборка европейского качества.
• Плавный пуск.

Минусы:

• Шум при работе.
• Необходимость приобретения стабилизатора напряжения.

к оглавлению ↑

Какой лучше выбрать электрокотел для отопления частного дома или дачи?

На выбор электроприбора влияет такой фактор, как степень автономности:

• Для большого дома отличным выбором станет индукционный прибор соответствующей мощности.
• Для небольшого дома электрический котел (ионный или ТЭН) желательно использовать как резервный к газовому или твердотопливному. Может использоваться как дополнительный источник тепла в холодную погоду или при перебоях с подачей газа.

Важно! Если в вашем районе часто бывают перебои с электричеством, использование электрических котлов может стать проблемой. Эту проблему можно решить с помощью стабилизатора напряжения.

к оглавлению ↑

Видеоматериал

В этой статье мы представили вам основные соображения, как выбрать электрический котел для отопления частного дома, чтобы не было проблем с его эксплуатацией. Надеемся, что вы успешно справились с этой задачей, и теперь ваш дом оборудован качественной системой отопления, теплых полов, горячего водоснабжения, которые бесперебойно работают круглый год так, как вам нужно.

Принципы и схемы системы отопления на базе электрокотла

Если подключение загородного участка к централизованному газоснабжению по каким-либо причинам невозможно и не планируется хотя бы в ближайшие годы, то отопление от частных котельных часто используется для обогрева частных домов – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование устройства было эффективным, важно правильно подобрать электрооборудование и принципиальную схему. Предлагаем вам разобраться в конструктивных и функциональных особенностях электрокотлов разных типов, а также оценить особенности различных вариантов подключения агрегатов к системе отопления.

Тем, кто планирует организовать отопление жилья от электроприбора, будет полезно узнать, как использовать двойной тариф, чтобы снизить расходы на электроэнергию.

Содержание статьи:

• Классификация оборудования и принцип действия
  • Устройство с нагревателем
  • Электродный котел для отопления
  • Индукционный нагреватель
• Варианты подключения к системе отопления
• 20004
• Принудительный контур
• Комбинированный вариант системы
• Водяной теплый пол

Котел электрический двухтарифный

Выводы и полезное видео по теме

Классификация оборудования и принцип работы котлов электрических12

2 электрическую энергию в тепловую и в зависимости от конструктивных особенностей может быть:

• ТЭНов;
• электрод;
• индукционный.

Вне зависимости от типа современные модели оснащены , с помощью которых можно регулировать мощность прибора и степень нагрева теплоносителя.

Обычно имеется возможность получения информации от внешнего датчика для контроля температуры воздушной массы в конкретном помещении.

Устройство с подогревом ТЭНа

Внутри бака, предназначенного для воды, установить . Они могут быть выполнены в виде трубочек или пластин. Для регулировки степени нагрева нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем переходит в контур. По мере его охлаждения или нагрева включаются или выключаются отдельные нагревательные элементы. Движение охлаждающей жидкости контролируется встроенным циркуляционным насосом.

В зависимости от размера и типа нагревательных элементов электрические котлы могут быть настенными или напольными. Место для установки прибора нужно выбирать так, чтобы его было удобно обслуживать

Можно выбрать такие котлы, они греют воду не только на отопление, но и на водоснабжение. Устройства ТЭН популярны благодаря простой конструкции и относительно невысокой цене. При правильной эксплуатации они ломаются крайне редко.

Кроме воды в качестве теплоносителя используют различные концентрации антифризов или масляные составы. Но размеры таких устройств обычно достаточно велики, что ограничивает возможности при выборе места для их установки. Со временем на нагревательных элементах оседает налет, периодически ТЭНы необходимо заменять.

Котел электродный для отопления

Для отопления здесь используется разность потенциалов на двух электродах и естественное сопротивление воды, возникающее из-за растворенных в ней солей. Это компактные устройства, способные быстро нагреть небольшие объемы воды.

Электродные котлы очень компактны, их легко монтировать, но работают такие устройства только с водой, имеющей удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простое устройство, которое почти никогда не ломается. А если такое случится, то починить его не составит труда. Цену на устройства этого типа можно назвать доступной.

А вот масло и тосол для такого котла не подойдут, в качестве теплоносителя допустима только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Устройство индукционного нагрева

В таких котлах нагревательный элемент выполнен в виде диэлектрического корпуса с намотанной на него катушкой и сердечником. Ток в катушке вызывает разность потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, имеют высокий КПД и служат чрезвычайно долго. Конструкция настолько проста, что ее можно сделать из подручных средств

Это котел с высоким КПД и длительным сроком службы. Промышленные модели достаточно дорогие, но при желании их можно изготовить. . Подходит любая жидкая охлаждающая жидкость, а случаи поломок крайне редки.

Варианты подключения к системе отопления

Электрокотлы применяются в системах с жидким теплоносителем, циркулирующим по трубам.

Это могут быть традиционные варианты радиатора:

• с естественным движением теплоносителя;
• с принудительной циркуляцией;
• комбинированные варианты.

Кроме того, бойлеры успешно применяются в системах водяного теплого пола. Подходят они и там, где сочетают радиаторы как основной источник отопления и отопление как дополнение к нему. При отоплении на базе электрокотла следует подобрать подходящую схему.

Система естественного типа

Работа такой системы основана на способности воды расширяться при нагревании. Горячая жидкость поднимается вверх, вытесняя из контура остывшую воду. Он возвращается в теплообменник, нагревается, заменяет охлаждаемую жидкость и т. д. Электрический котел в этом случае размещается в нижней части контура.

Для правильной работы самотечной системы отопления важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация воды по контуру требует грамотного расчета и правильного монтажа.

Вам понадобится значительное количество труб определенного диаметра, которые необходимо уложить с нужным уклоном. Проблемы могут возникнуть, если нужно отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

Принудительный контур

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Кроме него вам также понадобится мембранный расширительный бак и оборудование для обеспечения его работы: манометр, запорная арматура и т.д.

Электрокотел ставится внизу, затем к системе подключается расширительный который .

Для обеспечения принудительной циркуляции теплоносителя по системе потребуется циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Этот тип схемы менее чувствителен к характеристикам труб и радиаторов, что дает широкие возможности выбора подходящих компонентов. Именно в таких системах можно использовать антифриз. Также расширяются возможности регулирования температуры воды в контуре.

Комбинированный вариант системы

Такая схема выполняется изначально на основе тех же принципов, что и система с естественным движением потока теплоносителя. Поэтому котел размещают в более низкой точке, чтобы обеспечить свободное движение теплой воды.

Но система дополнена расширительным бачком и циркуляционным насосом, чтобы была возможность принудительного движения теплоносителя. Это сделано для того, чтобы вы могли свободно выбирать режим работы системы отопления.

Комбинированная версия сочетает в себе преимущества обеих систем, описанных выше. Для работы циркуляционного насоса, с которым качество обогрева обычно намного выше, необходима электроэнергия.

Если по какой-либо причине его подача прервется, движение теплоносителя в принудительной системе прекратится, а в комбинированной — нет.

Чтобы электрокотел работал правильно, необходимо его обвязать в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для отопления в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Есть варианты, позволяющие переключить систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Это вид автономного отопления, популярность которого неуклонно растет. Считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывается в стяжку под напольным покрытием.

Теплоноситель можно нагревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура около 50°С, но такой сильный нагрев обычно не нужен. Для котлов хорошо подходят ТЭНы, которые позволяют в широких пределах варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел водяного теплого пола. Его можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается обеспечивать горячей водой этот же нагреватель, то придется брать модель с ТЭНом. Обвязка должна предусматривать, чтобы вода в контуре ГВС была теплее, чем на отопление примерно на 15 °С.

В электродных устройствах нагрев обычно составляет 60 °С и более. Их можно использовать для ТП, но потребуется дополнительная установка смесительного узла для охлаждения теплоносителя до приемлемого уровня.

В любом случае для правильной установки данного вида отопления потребуется гидравлическая гребенка, содержащая такой агрегат. Управление отоплением осуществляется с помощью датчика температуры, определяющего текущую температуру теплоносителя.

Имеются модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в помещении.

С помощью электрокотла можно организовать систему отопления, включающую как контур с радиаторами, так и трубы теплого пола

Для успешного функционирования теплого пола необходим ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, соединения не допускаются. Необходимо тщательно рассчитать длину такой конструкции, учитывая схему.

Вы можете использовать специальные формулы, чтобы сделать это вручную. Удобно пользоваться калькуляторами, доступными на специализированных сайтах. После ввода информации о площади, планировке и других характеристиках ТП программа выдаст необходимую информацию.

Обычно предполагаемая длина трубы немного увеличивается, чтобы иметь небольшой запас. Если он кажется слишком коротким, вам просто нужно купить новый. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрический котел и двухтарифный

Одной из существенных причин использования электрического котла для отопления является возможность использования двойной тарификации за использование электроэнергии. Снижение комиссий в ночной период может значительно сократить расходы.

Двухтарифный счетчик позволяет платить за электроэнергию ночью значительно меньше, чем днем, и экономит владельцам электрокотлов

Вам потребуется приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели техники с ТЭНом подают горячую воду в разборный кран с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект экономии электроэнергии.

Такую конструкцию имеет смысл дополнить внешним аккумулятором тепла, способным длительное время поддерживать высокую температуру нагретой воды. Такое устройство достаточно эффективно при использовании двухтарифного счетчика.

Вода нагревается ночью, хранится в теплом виде и используется в течение дня, потребление электроэнергии в дневное время снижается, как и счета за использованную электроэнергию.

Выводы и полезное видео по теме

Порядок установки электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его преимущества очевидны. Такие устройства безопасны для людей и окружающей среды, работают автоматически, доступны и просты в эксплуатации.
