Архитектурный строительный план дома – основы проектирования

Иметь красивый и большой загородный дом мечтают многие. Чтобы мечта стала реальностью, необходим план будущего коттеджа. У современного проекта может быть много архитектурных решений. Ограничений здесь не существует никаких. Разрабатывать чертежи для дома мечты самостоятельно трудно, не имея опыта. Есть 2 варианта справиться с этой задачей.

Можно обратиться в строительные компании, которые занимаются созданием архитектурных планов. На их основе легко составить себе представление, каким будет будущее строение.

 архитектурный план дома архитектурный план дома

Проект и архитектурный план двухэтажного дома

Другой вариант попробовать сделать необходимые чертежи самостоятельно. Строительный план помогут выполнить специальные компьютерные программы-проектировщики. Посмотрев на облик здания и ландшафтный дизайн, хозяин дачного участка 15 соток может начать создание своего проекта. Современные застройки отличаются от сооружений, которые возводились в конце прошлого века. Примените для своего проекта последние архитектурные решения.

ПО помогает составить проект с необходимыми объёмно-планировочными решениями для будущего жилища, определить тип конструкции.

Вернуться к оглавлению

Содержание материала

Выполните архитектурный план своего дома с помощью специальных программ

Профессиональный комплект необходимых инструментов, предназначенных для архитектурного проектирования, вы найдёте в программе ArchiCAD.

ArchiCAD архитектурный план ArchiCAD архитектурный план

Пример архитектурного плана здания созданного в программе ArchiCAD

Этот продукт подходит для специалистов – архитекторов, строителей и дизайнеров. Программа используется не только для трёхмерного моделирования.

Она представляет собой полный комплекс профессиональных решений. Это значит, что продукт позволяет полностью вести требующуюся документацию.

С программой легко начертить поэтажный план или разрез здания. Предусматривается возможность вести спецификацию материалов или строительно-техническую документацию сооружений.

Характеристики компьютерной программы ArchiCAD

Продукт был разработан всемирно известной компанией Graphisoft. Он незаменим, когда нужно создать план застройки. Преимущества программы:

  1. Расширенный функционал позволяет проектировать архитектурные решения, планировать ландшафтные элементы сада, декоративные предметы.
  2. В пакете представлена концепция виртуального здания, благодаря которой для проекта, созданного с помощью ArchiCAD, выполняется модель 3D-здания застройки с любыми размерами. 3d здание 3d здание Эти чертежи сохраняются в компьютерной памяти. Планы делать проектировщику помогают специальные инструменты, у каждого из которых в реальной жизни имеется свой прототип. Создавайте любые объекты, включая междуэтажные перекрытия, расположение лестниц в доме, окна и другие.
  3. По завершении плана «виртуального здания» как элемента застройки специалист может получать различные данные относительно спроектированного каркасного дома. Доступны материалы для презентации, план фасада, экспликации. ArchiCAD взаимодействует с разными программами. Продукт поддерживает основные виды современных принтеров (для печати рисунков), графических планшетов (дигитайзеров).

Чтобы облегчить работу с ArchiCAD, есть много самоучителей и справочников. При желании можно найти мастер-класс, где подробно объясняют, как сделать чертежи определённого участка застройки. Применение ArchiCAD расширяет возможности для строительства сооружений.

ArchiCAD архитектурный план ArchiCAD архитектурный план

Создание архитектурного плана одноэтажного дома в ArchiCAD

Специальные видеопрограммы позволяют пользователям познакомиться с порядком действий, необходимых, чтобы выполнить запуск проекта и настроить параметры. Посмотрев ролик, можно понять, каким образом происходит построение осей для будущего архитектурного объекта.

Скачав ПО на свой компьютер, можно практиковаться в установке конструкторской сетки. Проектирование фундамента осуществляется с учётом особенностей сооружений и характеристик участка. ArchiCAD поможет спланировать перекрытие фундамента дома.

Особенности программы Home&Landscape Design

При создании проекта дома удобно использовать лёгкую в освоении программу Home&Landscape Design. Мощные инструменты позволяют не только делать чертежи участка или здания, но и выполнять требующиеся расчёты с оценкой затратных материалов. Этот проектировщик подходит и для новичков и для профессионалов. Специальный инструмент обеспечивает быстрое перетаскивание готового проекта застройки.

планировка Home&Landscape Designпланировка Home&Landscape Design

Создание архитектурного плана в Home&Landscape Design

Все плюсы Home&Landscape Design:

  1. Набор инструментов позволяет заниматься моделированием интерьера и экстерьера дома в программе. План и чертежи могут быть представлены в 2D или 3D.
  2. Меняйте размеры объектов по своему усмотрению. Вкладка «Главная» имеет различные типы сооружений и фундаментов. Если стандартные чертежи застройки не устраивают, есть возможность найти интересный вариант для архитектурного решения в библиотеке.
  3. Любую созданную модель и план земельного участка или здания можно посмотреть на компьютере в формате 3D. Макеты застройки легко собрать. По завершении проекта его можно распечатать на бумаге или картоне. Архитектурный макет сооружений и участка прекрасно подходит для презентаций.
  4. В программе предусмотрена возможность вести подробную техдокументацию. Грамотно разработанные видеоуроки позволяют быстро научиться пользоваться Home&Landscape Design. Создавать чертежи становится легко.

Характеристики программы Total 3D Home Design

Компьютерная программа Total 3D Home не требует от пользователя навыков проектирования. План для своего частного дома мечты здесь сможет сделать любой новичок. В программе для планировки участка имеются все необходимые инструменты для создания уникального ландшафтного дизайна участка или жилых сооружений.

Для всех обладателей Total 3D Home Design доступны следующие преимущества:

  • удобный интерфейс полностью понятен;
  • чтобы создать план своего дома, можно воспользоваться готовыми вариантами из библиотеки, для этого есть специальный инструмент, позволяющий перетаскивать объекты;
  • можно менять расположение окон и дверей, а также расположения предметов мебели;
  • видеоучебник позволяет быстро вывести на экран изображение будущего здания; видеоучебник Total 3D Home Design видеоучебник Total 3D Home Design
  • есть возможность импортировать цифровые фотографии. Создайте дизайн, а потом посмотрите, как в нём будет смотреться любимый диванчик на плане кухни;
  • в программе представлено множество вариантов отделочных материалов для декоративной отделки сооружений;
  • вы сможете следить за своими расходами. Программа по вашему запросу предоставит подробную смету, что позволит вам не выходить за рамки семейного бюджета;
  • высококачественное 3D изображение может показать проект со всех сторон;
  • к жилому сооружению можно добавить планировку мансарды, хозяйственные постройки или гараж в доме. Угол наклона и высота регулируются в индивидуальном порядке.

Используйте современные технологии для создания красивого участка. Если вы привыкли всё делать самостоятельно, тогда протестируйте возможности существующих проектировщиков, чтобы подобрать для себя правильную версию.

Сегодня можно визуализировать детскую комнату, предметы мебели и бытовую технику. Попробуйте поменять освещение. Поэкспериментируйте с цветовой гаммой стен и потолка. Большинство программ для проектирования являются бесплатными, что позволяет значительно сэкономить на этапе планирования.

Готовые проекты загородных домов и коттеджей: цены, фото, чертежи

Каталог проектов домов и коттеджей

Готовые проекты загородных домов – это быстрый способ определиться с архитектурой будущего жилья, выбрать стиль, который лежит ближе к душе, и не переплачивать за разработку эскизов с нуля. Вся документация по коттеджу находится в нашем распоряжении. Это уменьшает сроки подготовительного этапа строительства и позволяет реализовать проект на несколько месяцев быстрее, чем при заказе и адаптации собственного проекта. Любой готовый проект дома можно модифицировать, изменив ту или иную особенность строения, в том числе материал изготовления, этажность, высоту потолков, планировку и зонирование пространства, пристройки. Кроме того, при заказе строительства вы получаете проект бесплатно.

В нашем каталоге вы сможете выбрать:

  • Площадь дома – от 70 до 440 квадратных метров
  • Особенности коттеджа – второй свет, гараж, бассейн, сауна
  • Материал здания – кирпич, газобетон, несъемные опалубки
  • Количество этажей – от 1 до 3
  • Количество спален – от 1 до 6

Нажмите на фото проекта дома и ознакомьтесь с его характеристиками. Вы увидите не только визуализацию или живую фотографию здания, но и фасад со всех сторон, и план дома, а также цены на строительство.

Готовые проекты загородных домов в Санкт-Петербурге

Типовые готовые проекты домов и коттеджей сократят ваши затраты на работу архитектора, инженера и дизайнера, уменьшат сроки строительства и гарантируют высокую надежность конструкций. Проекты деревянных и кирпичных загородных домов пестрят разнообразием. Богатые оттенки и архитектура фасадов, прямые и покатые крыши, вариативные фигуры и акценты экстерьера – каждый клиент найдет именно то, о чем он мечтал.

Большинство проектов из каталога уже реализовано и проверено временем – это несомненное достоинство нашей компании. Чтобы посмотреть, как дом выглядит в жизни, достаточно перейти по ссылке «Мы построили этот дом!» на странице с описанием проекта. Однако у нас есть уникальные дома, которые существуют только на бумаге. Вы можете стать хозяином такого дома, единственного в своем роде.

Архитектурный проект загородного дома • Индивидуальное проектирование

архитектурный проект загородного дома в стиле райта

Архитектурно-строительное проектирование частного дома в стиле Райта. Тверская область

архитектурный проект загородного дома в стиле райта - вид на дом со стороны главного фасада

Вид на дом со стороны главного фасада. 3D визуализация из архитектурного проекта

архитектурный проект загородного дома в стиле райта - архитектурное решение бокового фасада дома

Архитектурное решение бокового фасада дома

архитектурный проект загородного дома в стиле райта - визуализация архитектурного решения террасы со стороны заднего фасада дома

Визуализация архитектурного решения террасы со стороны заднего фасада дома

Индивидуальное проектирование

Наша архитектурная проектная мастерская специализируется на проектировании объектов загородного сектора недвижимости. Разработаем для Вас индивидуальный архитектурный проект дома, а также все другие важные и необходимые разделы проектной документации для комфортного строительства дома с разумной минимизацией затрат.

На данной странице сайта Вы можете как ознакомиться с составом архитектурного проекта (АР - архитектурные решения) загородного жилого дома - узнать что он в себя включает; уровень его проработки, состав чертежей; степень детализации общего вида (3D визуализации), так и заказать индивидуальное проектирование. Для наглядности показан пример архитектурного проекта загородного дома общей площадью 205,3 кв.м. в Тверской области.

Навигация

Для чего нужен архитектурный проект

2 этап работы над Вашим домом начинается с разработки архитектурного проекта. Не пройдя первый этап эскизного проектирования, на втором делать нечего, так как в архитектурном разделе подробно прорабатываются решения дома, утвержденные в эскизном проекте.

Архитектурный проект (раздел АР) нужен для того, чтобы дать детальные и подробные решения элементов дома - состав стен, перегородок, кладочные планы и фасады, узлы и фрагменты, чертежи дверей, окон, их количество, подсчитать ведомость материалов - строительных и отделочных, дизайн фасадов дома - проработка наружной отделки и др.


Что входит в состав архитектурного проекта

Ниже приводим список, что включает в себя архитектурный проект дома. Необходимый состав архитектурного проекта обсуждается с заказчиком и фиксируется в техзадании.

  • титульный лист (обложка)
  • содержание (ведомость чертежей проекта)
  • пояснительная записка
  • основные строительные показатели
  • схема генерального плана М1:500
  • ведомость отделки фасадов
  • фасады
  • цветовое решение фасадов
  • компьютерная 3D визуализация (с дизайном фасадов)
  • поэтажные кладочные планы
  • отделочные планы
  • экспликация полов
  • ведомость отделки помещений
  • план кровли
  • основные разрезы по дому
  • спецификации заполнения оконных и дверных проемов
  • архитектурные решения лестниц, входных групп
  • детали, узлы, фрагменты
  • чертежи авторских элементов

Пример архитектурного проекта загородного жилого дома


обложка ар

Обложка проекта АР

титульный лист ар

Титульный лист проекта

Содержание проекта

Содержание проекта АР

Содержание проекта

Содержание проекта АР

пояснительная записка

Пояснительная записка

Пояснительная записка (продолжение)

Пояснительная записка

схема генплана

Схема генерального плана (ГПЗУ)

3D визуализация главного фасада дома

3D визуализация главного фасада дома - 1

3D визуализация

3D визуализация - 2

3D визуализация главного фасада дома

3D визуализация - 3

Кладочный фасад - 1 (Главный фасад)

Кладочный фасад - 1 (Главный фасад)

Кладочный фасад - 2 (Задний фасад)

Кладочный фасад - 2 (Задний фасад)

Кладочный фасад - 3 (Правый фасад)

Кладочный фасад - 3 (Правый фасад)

Кладочный фасад - 4 (Левый фасад)

Кладочный фасад - 4 (Левый фасад)

Главный фасад

Цветовое решение. Главный фасад дома

Чертежи фасадов

Цветовое решение. Задний фасад дома

Правый фасад

Цветовое решение. Правый фасад дома

Левый фасад

Цветовое решение. Левый фасад дома

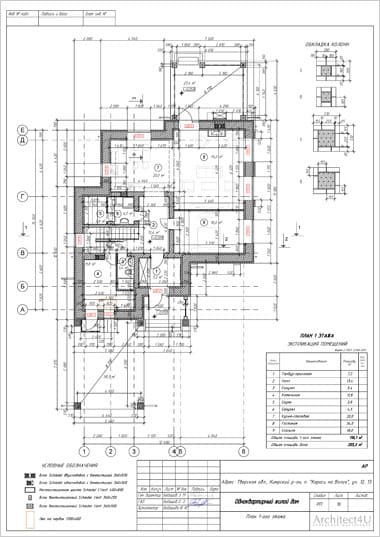

план первого этажа

Кладочный план первого этажа

план второго этажа

Кладочный план второго этажа

разрез по лестнице продольный

Разрез продольный

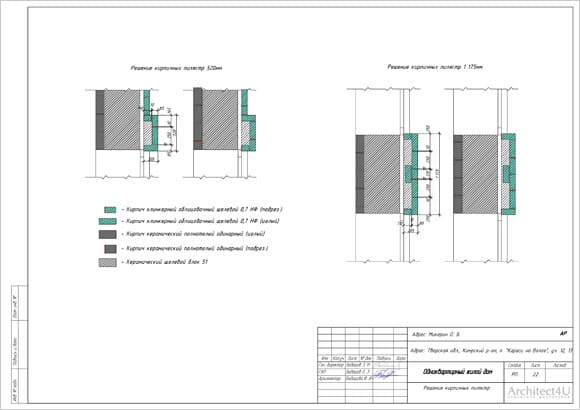

Узлы архитектурных решений

Разрез продольный

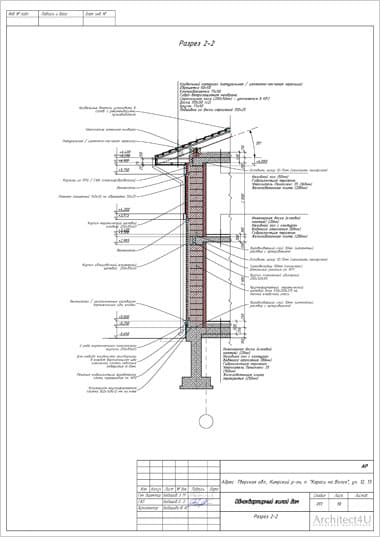

разрез 2-2

Архитектурный разрез по наружной стене

разрез 1-1

Архитектурный разрез по наружной стене

экспликация полов

Экспликация полов. Сечения

ведомость отделки помещений

Ведомость отделки помещений

Спецификация оконных и дверных проемов

Спецификация оконных и дверных проемов

Спецификация оконных и дверных проемов

Спецификация оконных и дверных проемов

Ведомость отделки фасадов

Ведомость отделки фасадов

Ведомость отделки фасадов

Ведомость отделки фасадов

Ведомость отделки фасадов

Ведомость отделки фасадов

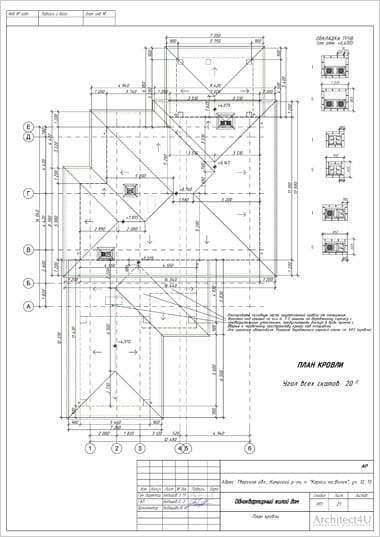

план кровли

План кровли



Как заказать архитектурный проект дома

Если Вам понравились наши проекты домов и ответственный подход к проектированию, и при этом есть необходимость заказать изготовление индивидуального архитектурного проекта жилого дома, направляйте заполненное техзадание на электронную почту [email protected], либо посредством мессенджеров - Whatsapp, Viber, Telegram. В течение суток заявку рассмотрит главный архитектор, обсудит и выяснит в ходе диалога необходимые детали, и в результате будет сформировано коммерческое предложение, включающее стоимость, сроки выполнения и состав проектных работ. В случае согласования КП (коммерческого предложения) переходим к оформлению и подписанию договора. Мы придерживаемся авансовой системы расчетов. Первоначальный платеж составялет 50%.

Архитектурное проектирование согласно ГОСТ

При осуществлении проектной деятельности, включая разработку архитектурных проектов на территории РФ рекомендуется к исполнению ГОСТ 21.501-2011 ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АРХИТЕКТУРНЫХ И КОНСТРУКТИВНЫХ РЕШЕНИЙ. Настоящий стандарт устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Авторское право и архитектурный проект

Если рассматривать понятие авторского права и архитектурного проекта, необходимо отметить следующее:

  • как архитектурный проект полностью, так и его отдельные чертежи и другие данные, определяющие и объясняющие авторский замысел архитектора являются объектом авторского права и защищаются законом РФ
  • если рассмотреть все разделы проектной документации, то выражение авторского замысла архитектурного объекта содержится исключительно в разделе архитектурных решений (АР)
  • ввиду творческой специфики архитектурной деятельности, права на результат работы (проекты, макеты, изображения, чертежи, описания, построенные объекты (реализация проектов)) не подлежат регистрации
  • подтверждение авторских прав архитектора на объекты его творчества происходит согласно положений Гражданского Кодекса РФ
  • в случае успешного подтверждения авторских прав на архитектурный проект, либо другие объекты архитектурной деятельности, начинает действовать режим охраны данных прав до конца дней жизни автора - архитектора и в течение 70 лет после

Загородный жилой дом. Проектирование и строительство

Сравнительный анализ материальных затрат

Как правило, стоимость качественно выполненного рабочего проекта в полной комплектации в процентном соотношении составляет порядка 5% от стоимости строительства "коробки" дома. Эскизный проект - 0,8%, архитектурный проект - 0,9%, проект конструктивных решений - 1,4%, проекты инженерных решений - 1,9%.

Стоимость разработки полного рабочего проекта (АР, КР + Инженерия) для строительства индивидуального дома можно узнать на странице онлайн расчета

Вы ознакомились с составом архитектурного проекта

Планировка дома - готовые чертежи и планы домов

Планирование – важный этап строительства собственного дома. Необходимо учесть, что предварительной разметки, составления проекта и прорисовки графика-схемы требует не только будущее строение, но и сам участок. Прежде чем приступать к обустройству фундамента и возведению коробки, необходимо изучить особенности земельного надела и правильно сориентировать дом по сторонам света.

дом на берегу озера
Насколько комфортно будет находиться в здании и на прилегающей территории, в немалой степени зависит от первоначальной разметки пространства. С какой стороны участка ставить дом, где располагать хозяйственные постройки, какой угол будет оптимален для расположения бани, куда вписать беседку – ответы на все эти вопросы должны появиться до начала строительства. Также не стоит забывать про такую важную составляющую, как коммуникации и инженерные сети.Планировка частного дома позволит не только грамотно расположить все постройки на участке, организовать внутреннее пространство коттеджа, но и избегать конфликтных ситуаций с соседями из-за нарушения требований и норм по расположению строений и зеленых насаждений на пограничной территории, а также проблем с различными проверяющими органами и инстанциями.

планировка дома с участком

Выбираем участок для строительства

После того как определено основное направление, допустимая удаленность от крупного города, а также приоритетные коттеджные поселки, населенные пункты, садовые товарищества или просто земли категории ИЖС, можно выбирать наиболее подходящий участок. Если это возможно, лучше приглядеться к достаточно ровным и свободным от насаждений территориям. Исключение могут составить участки в лесных массивах, в окружении вековых сосен.Возвышенность более предпочтительна, чем низина. Дом, построенный на пригорке, обладает лучшими эксплуатационными характеристиками. На таком участке практически полностью отсутствует проблема с высокими грунтовыми водами, лучше осуществляется воздухообмен и выше уровень инсоляции. К тому же из окон такого дома, особенно если это постройка в два или три этажа, открывается прекрасный вид на окрестности.

трехэтажный дом
Строя дом на возвышенности, можно будет существенно экономить на электроэнергии и отоплении, так как такое расположение, если выбрана правильная планировка дома, обеспечит максимальное проникновение солнечных лучей внутрь помещений. Современные технологии строительства позволяют не только использовать природную энергию для естественного освещения жилого коттеджа, но и аккумулировать вырабатываемое тепло, используя его для обогрева здания.

Ориентируем коттедж по сторонам света

Планировка дома будет полностью зависеть от расположения участка относительно сторон света, и ориентации самого коттеджа. На что еще стоит обратить внимание – это форма здания и тип кровли.

план дома с гостевой комнатой
При строительстве дома с односкатной крышей, максимально открытый фасад нужно обращать к югу, а скат крыши ориентировать на север. При возведении классической двускатной кровли или крыши сложной конструкции возможны некоторые отступления от общих рекомендаций.На участке дом нужно ставить в северо-восточной части. Это позволит зданию получать максимально возможное количество солнечного света, а также создавать минимум тени на прилегающей территории. Этот фактор редко учитывается на начальном этапе строительства, и впоследствии создает множество проблем с обустройством зоны отдыха, планировкой участка и разработкой ландшафтного дизайна.Планировка домов осуществляется таким образом, чтобы центральный фасад выходил на южную сторону. Дом может быть дополнен массивным крыльцом, открытой верандой или террасой. Расположенные на солнечной стороне, они станут прекрасным местом для отдыха на свежем воздухе.

план расположения дома на участке
Когда выбран участок, определено место для строительства дома и коробка сориентирована по сторонам света, можно составлять план дома. Расположение комнат внутри также будет зависеть от сторон света:

  • Восток и юго-восток – спальные комнаты родителей и гостевые комнаты;
  • Юг и юго-восток – гостиная, детские комнаты и спальни;
  • Запад и юго-запад – гостиная, семейная комната, столовая;
  • Север – кухня, холл, нежилые хозяйственные помещения, зоны хранения.
Иное расположение комнат может быть обусловлено правилами фэн-шуй. Учение предполагает выбор места расположения комнаты внутри дома в соответствии с особенностями владельца. Хотя общие принципы также прослеживаются.Планировка дома должна быть построена таким образом, чтобы в комнатах, предназначенных для отдыха и досуга, из окна открывался вид на живописную панораму.

планировка дачного земельного участка
Это может быть красивый сад, внутренний двор с должным оформлением, окружающие приятные пейзажи. Лучше избегать расположения дома, при котором окна упираются в глухой забор, хозяйственные постройки или соседские дома.

Составляем план участка или как организовать пространство

Каким бы по размерам ни был участок, его нужно грамотно спланировать. Чтобы прилегающей территорией было удобно пользоваться, планировка участка осуществляется до начала строительства дома и проведения земельных работ. Первый этап – это выделение функциональных зон и расположение их относительно друг друга. На схеме небольшие самостоятельные участки принято обозначать кругами и овалами:
  • Место для жилого дома;
  • Гараж или парковка;

    планировка большого земельного участка

  • Гостевой домик, баня или сауна;
  • Туалет, летний душ, прочие хозпостройки;
  • Беседка, зона отдыха;
  • Место для проведения пикников: летняя кухня и различные приспособления для готовки на открытом огне;
  • Площадка для детей;
  • Садово-огородная зона;
  • Элементы декора и ландшафтного дизайна.
Некоторые из функциональных зон могут отсутствовать, часть из них может быть чисто символической – все индивидуально и вносится в план в соответствии с конкретными пожеланиями клиента. Планировка участка может осуществляться вручную, а можно для этих целей использовать бесплатные программы.

схема зонирования земельного участка
Основное правило разбивки участка – сохранить максимальный уровень инсоляции, а также не препятствовать воздухообмену на территории. Для этого стоит отказаться от строительства глухих высоких стен и заборов.

Исключение может составить северное и западное направление – откуда чаще всего дуют сильные и холодные ветры.
А прежде чем располагать летнюю кухню, нужно определиться с розой ветров и сделать это таким образом, чтобы дым от углей и приготовляемых блюд не стелился по вашему участку, а сразу уходил за ограду.

Классический забор и альтернатива

Отсутствием соседей редко кто может похвастаться. Даже в собственном доме возможны достаточно близкие контакты с рядом живущими семьями. Хотя планировка домов и разрабатывается таким образом, чтобы максимально защитить и сделать неприкосновенной частную жизнь, вне здания мы оказываемся беззащитными.

дом с классическим забором
Строить высокие глухие заборы – не всегда возможно и уместно. Строительные нормативы, например, запрещают ставить ограждения выше 1 метра между двумя смежными участками. В этом случае можно воспользоваться безобидными, но весьма эффектными альтернативами. В роли забора могут выступать:

  • хозяйственные постройки;
  • зеленые насаждения;
  • сетки и опоры для вьющихся растений;
  • садовые ширмы, перголы и арки.
Если позволяет ориентация участка, от соседей можно отгородиться непосредственно домом, расположив его таким образом, чтобы он закрывал внутренний двор от посторонних глаз.

Дом с гаражом или гараж у дома

Выбирая проекты частных домов, стоит учитывать шаговую доступность общественного транспорта и количество автомобилей в семье. Если рядом находятся автобусные остановки, недалеко электричка, а автомобиля нет и не предвидится, то подойдет планировка дома без гаража. Этот вариант больше приемлем в случае строительства дачного дома. Но даже при таком раскладе небольшая парковочная площадка непосредственно перед домом необходима. На случай, если к вам приедут гости, привезут строительные материалы или возникнет другая необходимость подъезда машины.Планировка домов со встроенным гаражом больше подходит для строительства коттеджей, которые будут использоваться для круглогодичного проживания. В этом случае необходимо учесть количество машин, чтобы не промахнуться с размерами гаража.

планировка дома с гаражом
Встроенный гараж может быть отапливаемым и неотапливаемым помещением, располагаться в цокольном этаже или на одном уровне с первым этажом здания. Разные проекты предусматривают разные варианты доступа в помещение. Попасть в гараж можно только с улицы, через въездные ворота и специальную калитку. Более совершенное решение – это обустройство второго входа-выхода: из гаража можно попасть сразу в дом, минуя улицу.Стоимость строительства гаража, объединенного с домом, возводимом на одном с ним фундаменте, под одной кровлей и с общими стенами – значительно выше, чем отдельно стоящего сооружения. Однако надежность, функциональность и возможности его использования значительно превосходят обособленную постройку.

дом с гаражом
Любой вариант расположения гаража предполагает наличие небольшой парковочной зоны. Очень удобно оставить машину перед домом и не заводить ее в гараж, если в течение дня вы неоднократно садитесь за руль. Также парковкой будут пользоваться ваши друзья, когда приезжают в гости.Парковка и гараж должны располагаться максимально близко к воротам. Идеальным считается прямой въезд, который исключает лишние маневры на территории участка. Это удобнее с точки зрения эксплуатации, и выгодно с точки зрения использования территории.

Выбор этажности дома

Сколько этажей будет в коттедже – зависит от желания домовладельцев и особенностей конкретного участка. Принято считать, что одноэтажный дом – удобнее в эксплуатации, а двух и более этажное здание – дешевле в строительстве и экономичнее в плане отопления и энергопотребления.

план одноэтажного дома

Одноэтажный дом

Строить одноэтажный дом целесообразно, когда под застройку выделен большой и достаточно ровный участок. В этом случае затраты на земельные работы будут минимальными. В таком доме намного комфортнее себя будут чувствовать семьи, где есть пожилые люди и маленькие дети. Отсутствие лестниц и второго уровня делает дом более безопасным и удобным в эксплуатации.Планировка домов в один этаж большой площади может напоминать старинную усадьбу, а может иметь ультрасовременный облик. Все зависит от формы коробки, кровли, экстерьера, используемых материалов и технологий.

Двухэтажный дом

Проекты двухэтажных домов позволяют подобрать подходящие дачные домики, создать коттеджи большой площади, найти решение при наличии небольшого участка под застройку. План дома в два этажа дает больше возможностей для размещения хозяйственных помещений и использования архитектурных функциональных украшений:
  • балконов;
  • террас;
  • веранды;
  • эркеров;
  • гаража.
Планировка домов в два этажа может отвечать самым скромным требованиям и представлять собой правильную коробку без излишеств, так и являть собой целый дворец, с фасадами сложной формы, ломаными линиями кровли.

план двухэтажного дома

Внутренняя планировка дома

Внутреннее пространство дома и все помещения делят на функциональные зоны.
  1. Дневная жилая зона – кухня, столовая, гостиная, семейная комната, кабинет.
  2. Ночная жилая зона – это спальные, детские, гостевые комнаты, гардеробная.
  3. Помещения общего пользования – прихожая, холл, коридор, лестничное пространство, санузлы.
  4. Хозяйственный блок – кладовые, котельная, гараж.
  5. Необязательные помещения – спортзал, сауна, бассейн, кинотеатр, музыкальная комната и т.д.
В зависимости от этажности здания, к внутреннему пространству применяют вертикальное и горизонтальное зонирование. При строительстве очень больших домов, план коттеджа может включать оба принципа.

планировка 2 этажного дома с делением на зоны
Традиционно в двухэтажных домах наверху обустраиваются личные комнаты, а внизу общие и хозяйственные помещения. По другим правилам, верхнюю часть дома делают вотчиной детей и гостей, а внизу обустраивают родительскую зону. Планировка домов в один этаж предполагает такое же деление, но использует горизонтальную ориентацию. В одной части дома располагаются жилые комнаты – преимущественно в южной и восточной. Общие и хозяйственные помещения группируются в другой части дома – северной и западной.Если строение ограничено небольшими размерами, то некоторые помещения можно не делать самостоятельными, выделенными. Некоторые из них вполне можно совместить. Например, хорошо на одном пространстве соседствует кухня, столовая и гостиная. Достаточно лишь визуального зонирования и грамотной меблировки.

план дома из бруса 8х12

Веранда или терраса: приятное дополнение загородного дома

Разработать план дома с террасой или верандой будет ненамного дороже, чем для обыкновенной коробки без этих архитектурных сооружений. Строительство также будет приемлемым в плане бюджета. А вот пользы и выгоды от такого дополнения масса. В зависимости от того, где план дома предусматривает террасу, будут зависеть и внутренние особенности планировки.
  1. Веранда может украшать главный фасад здания и быть совмещена с крыльцом.
  2. Веранда может располагаться со стороны гостиной и иметь отдельный доступ из этого помещения. На такой террасе можно обустроить летнюю зону отдыха, поставить кресла-качалки, или просто установить кофейный столик, окруженный плетеной мебелью.
  3. Терраса со стороны кухни – это уникальная возможность в летнее время перенести столовую зону под открытое небо.
Независимо от расположения, терраса всегда останется прекрасным местом отдыха в дождливую и ненастную погоду. Здесь можно уютно посидеть с друзьями или организовать досуг детей в непогоду.

план дома с террасой план одноэтажного дома с террасой[/caption]
Единственной особенностью планировки домов и террас в местных климатических условиях является обустройство крытой территории с большой площадью остекления. Это позволяет использовать неотапливаемое помещение в непогоду, дольше сохранять отделочные материалы в надлежащем виде, защищая их от воздействия осадков.

Три кита планировки жилых зданий

Любые чертежи домов и проектная документация – это не только план расположения комнат, ориентация здания по сторонам света, выбор этажности строения. Одним из важнейших этапов планировки домов является прокладка инженерных сетей, разработка схем подключения. В индивидуальном строительстве, это три кита:
  • теплоснабжение;
  • канализация;
  • водоснабжение.

теплоснабжение дома
Каким образом будет решена каждая задача, обусловлено наличием технической возможности подключения к централизованным системам, размерами самого здания, а также способом эксплуатации дома. Электричество чаще всего подведено к объекту. Подключиться к общей сети не проблема. Газопровод встречается гораздо реже, но при его наличии намного сокращаются расходы на отопление дома.Водоснабжение и канализация в индивидуальном строительстве чаще делаются автономными. Наличие центральной магистрали – очень редкое явление. Самая распространенная планировка коттеджа предусматривает бурение собственной скважины под воду. А для отработанных стоков и отходов жизнедеятельности человека применяются закрытые очистные септики.

монтаж септика
Конечная планировка домов может осуществляться только после определения местоположения всех инженерных вводов и выводов.

От этого зависит внутренняя планировка дома: где будут расположены санузлы, где в кухне сможет стоять плита, мойка, посудомоечная машина, где логичнее расположить прачечную.
Проекты двухэтажных домов позволяют делать всего один ввод-вывод. В этом случае санузлы располагаются на обоих этажах друг под другом, а рядом к этим же коммуникациям подключена и кухня.Планировка домов в один этаж несколько отличается от такого шаблона. Один ввод-вывод возможен, но при большой площади чаще используются несколько таких вхождений. Это позволяет распределить санузлы равномерно по дому, а кухню сделать в том месте, как вам удобно, а не там, где вынуждают коммуникации.

планировка дачного участка с постройками
Проектная документация, земельные изыскания, планировка дома и участка, составление схемы подключения инженерных коммуникаций – все это требует времени, которого зачастую нет у строителей. Купив участок под строительство, не терпится сразу же приступить к началу работ.Однако грамотная организация пространства, детальная планировка и вдумчивое расположение как строений на участке, так и помещений внутри дома позволит избежать множества ошибок, выявляемых в процессе эксплуатации, сделать дом и прилегающую территорию удобными и комфортными для проживания на долгие годы.

Архитектурный план - что это такое?

Что нам стоит дом построить? Нарисуем, будем жить... Это маленькое детское стихотворение Самуила Яковлевича Маршака кратко и емко описывает всю суть работы архитекторов и проектировщиков. В строительстве первичен дух. Сначала всегда рождается образ или идея, а уже потом она принимает материальные формы. Перед тем как построить дом, надо придумать его и воплотить проект на бумаге. Это очень ответственное и далеко не самое простое дело.

Проектирование домов

Что такое архитектурное проектирование

Архитектор - создатель и творец, именно он продумывает все детали будущего здания, а затем с помощью специальных программ переносит свои задумки на экран монитора. Так составляется архитектурный проект. Он включает в себя разработку чертежей, планов, эскизов и документации для строительства.

Инженер чертит план

Одним из важнейших этапов архитектурного проектирования является составление планов. Это основа, на которой базируется весь дальнейший процесс. Первоначально разрабатывается архитектурный план, а потом уже согласно ему - строительный.

Что представляет собой архитектурный план

Архитектурное проектирование

Архитектурный план - основа всего проекта. В нем должны быть представлены технические характеристики здания, его основные параметры и размеры. Это документ, который должен составляться с учетом требований и к содержанию, и к оформлению.

Этапы составления проекта

Разработка архитектурного плана дома состоит из следующих этапов:

  • определение предназначения будущего сооружения, то есть необходимо определить, какими качествами должен будет обладать объект;
  • проектирование внешнего вида здания, его фасадов;
  • выбор системы коммуникаций;
  • разработка внутреннего декора помещений, отделки.

Важно также обращать внимание на ландшафтный дизайн. Будущее здание должно органично вписываться в окружающую среду, а не вступать с ней в диссонанс.

Как разобраться в архитектурном плане

Инженер-проектировщик за работой

На самом деле, не надо быть строителем или архитектором, чтобы разобраться в чертеже.

Архитектурный проект оформляется в соответствии с установленными нормами и правилами: ЕСКД (единой системой конструкторской документации) и СПДС (системой проектной документации для строительства). Он является полноценным документом, поэтому имеет четкую структуру:

  1. Первая страница - титульный лист. На нем указывается название проекта, разработчик, дата, адрес будущего объекта. Здесь все просто и понятно.
  2. Каталог плана. Это своеобразное содержание всей работы, в котором указывается количество страниц проекта (иногда их название), масштаб, расшифровка аббревиатур.
  3. План расположения будущего объекта, то есть просто карта местности, где изображены соседние города и прилегающие автомагистрали.
  4. Планировка территории. Это результаты топографической съемки, обозначение зданий, подлежащих сносу, и коммуникационных систем.

Архитектурные планы: что они включают

Архитектурные листы нумеруются по порядку (А001, А002 и так далее). В них описываются измерения поэтажных планов, размеры стен, секций и прочее. Для того чтобы понять, что написано в архитектурных листах, нужно будет сначала разобраться со строительным планом:

  1. Планы этажей здания. Чтобы получить это изображение, надо мысленно разрезать здание. Все, что попадет в секущую плоскость, будет представлено на чертеже. Поэтому поэтажные планы позволяют определить расположение оконных и дверных проемов, лестниц, перегородок, капитальных стен. Также на чертежах обычно указываются размеры этих элементов.
  2. Уровневые планы. На них указывается высота и типы потолков. Но такой план не всегда входит в проекты.
  3. Кровельный план. Позволяет прочитать расположение элементов крыши.
  4. План отделочных работ. В нем описываются материалы, которые будут использоваться при внутренних работах.
  5. Ведомость оконных и дверных проемов. Здесь указывается количество дверей и окон, их размеры, материалы и прочее.
  6. Фасад здания. Это изображение наружных стен дома, описание материалов, из которых они сделаны.

Это основные, но далеко не все типы архитектурных планов.

Разобраться в готовых чертежах непрофессионалам еще можно. Но разработать такой архитектурно-строительный план получится вряд ли. Поэтому лучше обратиться к инженерам-проектировщикам, людям с профильным образованием. Архитектурное бюро план здания предоставит любому клиенту. Этот документ необходим как на этапе строительства, так и для любых сделок с недвижимостью.

Архитектурный план города

Архитектурный план города

Пробки в городе - результат недальновидности архитекторов и градостроителей. Для того чтобы избегать подобных проблем и достичь единства транспортной системы, грамотного расположения домов, тротуаров и улиц, и нужен генеральный план города. Намного приятнее гулять по населенному пункту, где дома расположены в определенной последовательности, все красиво и упорядоченно.

Существует даже понятие "архитектурно-пространственная композиция города". Суть ее в том, что дома и улицы в населенном пункте должны быть единым целым.

Архитектурный план города включает в себя улично-дорожную сеть, транспортные артерии, примерное расположение зданий, парков, скверов, бульваров и так далее. Проектировщики должны предвидеть и предотвращать массовые скопления людей в одной части населенного пункта и чрезмерную загруженность магистралей.

Архитектор Заха Хадид

Создание архитектурных планов - деятельность непростая, но интересная. В разработке проектов принимает участие большое количество людей, все вносят какой-то вклад в общее дело, отдают частичку души. У истоков как простого маленького коттеджика, так и знаменитой башни Бурдж-Халифа стоят проектировщики - люди, которые придумывают мир вокруг нас. Вот такая удивительная это работа - "рисовать" дома.

Бесплатные программы для проектирования домов на русском языке в 3D


Строительство и создание интерьера начинается с проекта. Программы проектирования домов на русском языке помогут спроектировать коттедж любой этажности, сделать необычную планировку, продумать, каким будет сад или двор.

Проект домаСегодня застройщику-любителю нет необходимости карандашом на бумаге самому чертить примитивные схемы будущего дома

В интернете можно скачать самые простые, не требующие опыта, специальных знаний программы для проектирования зданий и сооружений. Они, как правило, предлагаются пользователям бесплатно. Более сложное программное обеспечение для работы опытных профессионалов, дизайнеров и архитекторов стоит немалых денег, а новичку разобраться во всех тонкостях их использования довольно сложно.

Вернуться к оглавлению

Содержание материала

Как выбрать программу для проектирования

Выбор софта для разработки дизайн-проекта зависит от цели, которую ставит перед собой пользователь.

Параметры выбора:

  1. Во время проектирования бани, коттеджа нужно определить, достаточно ли создать его трехмерное изображение. Или нужно увидеть его в реальной местности, в окружении уже существующих объектов.
  2. Нужна ли смета проекта.
  3. Будет ли полезно использовать материалы реальных компаний.
  4. Нужно ли наносить размеры, названия и другие пометки на макет.
  5. Насколько точным должна быть передача размеров.
  6. Нужно ли сохранять проект в облаке, чтобы обеспечить к нему доступ других людей в любое время.
  7. Предполагаете ли  вы работать с готовыми библиотеками или будете сами создавать объекты. Нужны ли отдельные темы по ландшафтному дизайну.

Для разработки интерьера лучше подойдет один инструмент, для архитектурного строения – другой.

Дом-3Д

В бесплатной программе Дом-3D разберется любой человек, не занимающийся архитектурой и дизайном. Она русифицирована, удобна в использовании, имеет понятный интерфейс, не требует специальных знаний и опыта. Работает на последних версиях Windows и не нуждается в мощном компьютере. Большой выбор функций позволяет выполнять задачи любой сложности.

Скачать Дом-3Д версии 3.1

Скачать Дом-3Д версии 3.2

Основная функция программы – проектирование домов и внутренней планировки комнат, а также трёхмерная визуализация спроектированных с её помощью объектов.

Дом-3D Интерфейс софта Дом-3D

Возможности этого редактора:

  1. Всестороннее, подробное моделирование жилых построек. Графический редактор имеет встроенный архитектурный модуль для проектирования стен, крыши, оконных проёмов, дверных конструкций и других сложных элементов дома. Она позволяет их редактировать, изменять размер по желанию пользователя, а затем просматривать в формате 3Д, что очень удобно для предварительной оценки будущего жилища.
  2. Разработка дизайна дома и внутренней обстановки помещений. С помощью программного редактора можно придумать планировку комнат, обставить их мебелью. При этом можно экспериментировать с цветовыми схемами, предметами меблировки, чтобы достичь наибольшего уюта и комфорта. Каждой домохозяйке предоставляется возможность пройтись по виртуальному дому, чтобы увидеть достоинства и недостатки проекта.
  3. Конструирование самой разнообразной корпусной мебели. Просмотр её на плоском чертеже и в формате 3Д позволяет выявить недостатки проектирования с целью их своевременного устранения.
  4. Просмотр разновидностей потолка, укладки напольной, настенной плитки.
    Это необходимо для оценки общего цветового колорита, текстуры оформления ванной, туалета, кухни, чтобы выбрать самый подходящий вариант.
  5. Выбор изделий из имеющегося каталога. В проектируемый интерьер и дизайн квартиры можно добавлять готовые конструкции мягкой или корпусной мебели, а также различные дополнительные аксессуары, которые имеет программа. Выбранные объекты можно расставлять, вращать, перемещать в прямоугольной или перспективной проекции.
  6. Проектирование вспомогательных конструкций: лестниц в доме, заборов, поручней, перил. Без них не обходится ни один особняк, особенно загородный коттедж или вилла.

Разработчики программного обеспечения постоянно трудятся над его усовершенствованием. Пользователям рекомендуется скачать новейшую версию, которая более функциональна в работе.

Смотрите в видео: урок дизайн в софте Дом 3Д.

Она дополнена удобным менеджером фасадов, новыми материалами для отделки полов и потолков, дополнительными источниками освещения.

Версии Дом-3D 3.1 и 3.2 подходят для проектирования лестниц, перил, заборов. Они включают новые материалы для полов и потолка, оригинальные источники освещения.

Основной недостаток – инструмент не работает на старых версиях Windows.

Дизайн Интерьера 3D

Программа на русском языке создана для работы на Windows и работает бесплатно. В ней можно человеку, не имеющему образования архитектора и дизайнера, создать проект дома, квартиры, офиса или спланировать ремонт.

Скачать программу Дизайн Интерьера 3D можете на нашем сайте по ссылке.

Дизайн Интерьера 3DДля создания интерьера разработан каталог более чем 120 отделочных материалов

Свыше 50 вариантов мебели позволят придумать неповторимый дизайн кухни, гостиной, кабинета, ванной. Различные варианты декора и аксессуары дополнят дом мечты.

Для работы загружается план квартиры или коттеджа. Если плана нет, его можно создать с помощью встроенного редактора. После разработки можно начать выбирать двери, обои и половое покрытие.

Преимущества Дизайн Интерьера 3D:

  • простота использования;
  • большой выбор материалов;
  • разнообразная мебель;
  • выбор размера, цвета деталей;
  • можно распечатать готовый проект для работы строителей или мебельщиков.

Среди недостатков отмечают:

  • не совсем точную передачу размеров;
  • ограничения в бесплатной версии;
  • занимает много оперативной памяти.

Изменить обстановку, добавить дополнительные аксессуары можно просто выбрав мышкой нужную деталь.

Смотрите обзорный видеоурок Дизайн Интерьера 3D.

SketchUp

В программе для трехмерного моделирования SketchUp есть функции для создания интерьера, проектирования ландшафта. В ней можно сделать макет особняка, сауны, подсобных помещений, парилки. Она разрабатывалась как инструмент для быстрого эскизного моделирования.

Скачайте бесплатно SketchUpс нашего сайте.

Главная задача SketchUp – создание точных и правильных геометрических форм.

Проект в SkatchUpНовый проект, который создан в SkatchUp

Возможности программного обеспечения:

  1. Контроль над параметрами проекта, для чего вместо множества окон имеется рамка внизу справа.
  2. Масштабирование и деление созданных проектов на секции для удобной их корректировки.
  3. Создание трёхмерных моделей домов на основе одной или нескольких фотографий.
  4. Доступ к различным графическим эффектам, существенно повышающих качественный уровень презентации проектов: использование водяных знаков, объёмного текста, интеграция двухмерных фотографий, текстов с трёхмерными моделями.
  5. Имитация ландшафта, поверхности земли, графически точных теней.
  6. Предоставление библиотеки стилей, материалов, компонентов, которые можно пополнять самостоятельно, а потом загружать их в разрабатываемый проект.

Благодаря таким широким возможностям программа используется в различных сферах. Она удобна при разработке решений в архитектуре, моделировании зданий, оформлении ландшафтного дизайна и интерьера, проектировании зданий и инженерных сооружений. Печники используют её при конструировании печей и каминов, чтобы потом просмотреть свои модели в формате 3Д.

Советуем посмотреть обучающее видео по программе SketchUp.

VisiCon

Программа российских разработчиков эффективна для проектирования лестниц, других архитектурных элементов, создания интерьера офисных, торговых помещений, квартиры. Есть базовая и профессиональная версии, отличающиеся ценой и возможностями.

Скачать программу VisiCon можете бесплатно на нашем сайте.

Элементы дизайн-проекта можно создать или выбрать готовый из тематической библиотеки. Базовая комплектация включает более 100 тем, профессиональная – более 700.

Объекты, включенные в библиотеку, взяты из реально существующих каталогов российских компаний.

Это позволяет при разработке макета зафиксировать данные используемого элемента:

  • артикул;
  • название;
  • размеры;
  • количество в коробке;
  • единицу измерения;
  • цену.

Допускается изменение этой информации и экспорт в файлы формата HTML или DOC для подготовки смет и расчетов.

Основные темы:

  1. Строительные конструкции. В раздел включены архитектурные элементы, например, балконы, лестницы, окна, колонны.
  2. Офис. Содержит все для меблировки рабочих мест.
  3. Кухня. Библиотека включает все необходимые элементы для проектирования кухни.
  4. Жилые помещения. Предлагается большой выбор зеркал, стеллажей, кресел, кроватей.
  5. Торговое оборудование. В библиотеке есть витрины, горки, прилавки, кассы.
  6. Текстуры. Позволяет изменять цвет, прозрачность и даже отражение света. Это удобно для создания, например, стекол. Меняя его свойства можно создать настоящие витражи.

Библиотеки пополняются самостоятельно созданными объектами.

VisiConГотовый проект можно увидеть на плоскости и в трехмерной модели с разных точек зрения, разного расстояния

Результат сохраняется в файл или печатается на принтере.

Основные недостатки:

  1. Выделенный объект нельзя вставить в другой проект или помещение.
  2. Нет функции нанесения размеров.

Sweet Home 3D

Это простая программа для проектирования дома, планировки интерьера комнат, расстановки мебели в созданном по своему усмотрению пространстве. Варианты конечного результата можно просмотреть в графическом варианте 3Д.

Скачать Sweet Home 3D можете по ссылке.

SweetHome 3DКаждый шаг моделирования сопровождается подсказками, поэтому в ней способен разобраться пользователь, не имеющий навыков компьютерного дизайна

Графический редактор удобно использовать также при обновлении интерьера всего дома и каждого его помещения. Применение его по максимуму – это виртуальное возведение нового жилища, разработка проекта которого становится простой, доступной, побуждающей к творчеству. По минимуму – меблировка отдельной комнаты с перестановкой мебели для достижения наилучшего варианта.

Программное обеспечение используется в такой последовательности:

  1. Импорт, загрузка плана постройки, отсканированного и применяемого в качестве фонового рисунка. Для ускорения процесса можно по умолчанию использовать дом, который имеет программа.
  2. Рисование стен на фоновом изображении. Они должны быть пока сплошными, без дверных и оконных проёмов, которые добавляются позже. При двойном клике мышкой по стене открываются параметры её настройки.
  3. Добавление окон и дверей. Их размеры будут автоматически рассчитаны и расположены в соответствии с площадью каждой стены.
  4. Создание комнаты. Изменение её размеров производится при помощи индикаторов, расположенных по углам. Не следует забывать о подборе текстуры пола и потолка.
  5. Использование имеющегося каталога мебели. Там образцы расположены по категориям. Эти объекты можно добавлять в дизайн разрабатываемого жилища и корректировать, прибегнув к следующим индикаторам: вращения, приподнятости, высоты, размера.
  6. Добавление подписей к объектам дома и печатание чертежа.

В процессе выполнения всех этих операций следует часто обращаться к 3Д, изменяя угол, точку просмотра. Обзор результатов проектирования в 2Д и в режиме трёхмерного панорамного вида необходим. Всё это поможет обнаружить недостатки проекта, чтобы своевременно их ликвидировать.

Смотрите в видео: инструкция проектирования в программе Sweet Home 3D.

Envisioneer Express

Эту простую программу проектирования домов скачать бесплатно можно на сайте веб-разработчика. Она не требует специального обучения или знаний в области трёхмерного моделирования. С её помощью легко разработать план одно или многоэтажного жилого здания, украсить его дизайн-проектом по своему вкусу, расставить мебель так, чтобы достичь наибольшего комфорта и уюта.

Скачать Envisioneer Express.

Envisioneer ExpressСофт позволяет спроектировать дом, стены, окна, двери, полы, потолки, крыши, изменять внутреннюю и внешнюю отделку по цвету и текстуре

Созданный двухмерный план постройки можно одним кликом преобразовать в трёхмерный образец, чтобы рассмотреть его с разных позиций и точек осмотра.

Дополнительные плюсы программы:

  • предложение различных шаблонов под конкретную проектную задачу;
  • наличие большой библиотеки элементов;
  • возможность разработки и моделирования придомового участка;
  • наличие инструмента быстрого создания крыш.

Она предлагает пользователям разработку проекта с использованием предварительных параметров уже созданного плана дома. Имеет шаблоны для возведения каркасных построек и из бруса, а также каталоги корректируемых параметров стен. Обладает богатым набором прямых, Г-образных, проектирование винтовых лестниц, которые можно корректировать по отделочным материалам. Программа позволяет быстро спроектировать крышу здания с различным углом наклона и толщиной конструкции.

Вернуться к оглавлению

Заключение

Программы для проектирования домов позволяют создать оригинальные архитектурные решения и интерьеры. Во многих из них легко разберется даже неопытный пользователь. Функциональность, возможность печати, расчета стоимости материалов делают софт для моделирования удобным средством при выполнении строительных и ремонтных работ.

как можно нарисовать чертеж онлайн в программах

Готовые планы одноэтажных и двухэтажных загородных частных домов с размерами. Как можно самому нарисовать чертеж и схему расположения комнат в доме в программах и в режиме онлайн. Варианты планировки коттеджей 8х8, 9х9, 10х10 и других размеров.
При планировке комфортного жилья понадобятся услуги архитектора. Но такая помощь стоит дорого. Мы расскажем, как сделать план дома с размерами, имея начальные навыки работы с компьютерными программами в режиме онлайн. Вы сэкономите время и средства, а также учтете пожелания всех членов семьи. Также вы найдете здесь бесплатно готовые чертежи и схемы планировки частных коттеджей.

план дома с размерамиПодробная планировка 3-х комнатного дома с размерами и площадью помещений Вернуться к оглавлению

Содержание материала

Зачем нужна планировка с размерами

Планировка дома включает в себя несколько важных моментов. Прежде чем разбираться в архитектурных тонкостях, нужно понять, в чем отличие проекта дома от планировки. Главная специфика проекта загородного здания — характеристики, расчеты, описания будущего строения. В него включен учет стройматериалов, придомовой подсистемы:

  1. Описание архитектурных элементов: чертежа здания, планировки жилых, хозяйственных помещений, обозначения окон, дверей.
  2. Расчёт конструкции фундамента, коробки, кровли, схематичное изображение чертежей с разметками.
  3. Электрическое оснащение с подробным планом подключения дома к энергосети и схемой разводки розеток.обозначение розеток
  4. Инженерные сообщения: вентиляция, газ, септик, водопровод, отопление.

Как показано выше, в структуру схемы входит план дома с мансардой, в котором указывается площадь, внутренняя расположенность помещений основного строения, с нанесением на схему дверей, перегородок, лестницы и окон.

чертеж домаЧертеж и планировка всех этажей здания с мансардой

Получается, что, отказываясь от услуг архитектора, вся составляющая документации проекта ложится на владельца жилья. Ведь планировка квартир отдельно от планового расчета существовать не может. Все же под руководством проектировщика, хозяин владения, может начертить план сам.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Чтобы начать строительство особняка, необходимо выполнить проектирование расположения внутренних комнат и перегородок. Чертеж плана должен соответствовать технологическому процессу:

изготовления плана Пример самостоятельного изготовления чертежа здания
  • определение всех необходимых размеров;
  • обозначение середины оси капитальных стен;
  • чертеж внутренних перегородок всех комнат;
  • метки расположения оконных, дверных проемов.

Затем прорисовываются функциональные конструкции:

Границы нежилых комнат обозначаются пунктиром.
обозначение границ комнат
Высота помещений, этажность указывается отдельно. Дальше каждому отдельному объекту присваивается номер, на основе всех данных создается таблица. Дальнейшие действия выполняются непосредственно архитектурным отделом.

Вернуться к оглавлению

Схемы жилого дома с планировкой

Прежде чем подбирать пример проекта для строительства коттеджа на участке, нужно решить, сколько этажей будет в здании. От этого будет зависеть бюджет и площадь. Назначение помещений также играет важную роль.

условные обозначения Условные обозначения на плане жилого дома

Иногда небольшая территория застройка — неплохой аргумент для постройки одноэтажного здания.

Проект одноэтажного дома 8 на 8

Здания с такой площадью востребованы в загородном строительстве, в условиях плотной городской застройки. Это объясняется их доступной ценой. План одноэтажного дома может изменяться в зависимости от наличия мансардного этажа, гаражных, подвальных помещений.

дом 8 на 8Планировка с размерами одноэтажного коттеджа 8 на 8 метров с террасой

Если это необходимо, то сюда включается цокольный этаж.

План загородного дома 9 на 9

план дома 9 на 9 В таком доме можно сделать большую гостиную для отдыха всех членов семьи

Ограниченность земельного ресурса позволяет размещать вполне габаритные коттеджи с размерами 9 х 9 м. Проект таких зданий полноценный, может вместить в себя все необходимые помещения по индивидуальному плану. Материалы и технология застройки могут быть разными.

При планировании учитывают правила компоновки с мансардным этажом или гаражным отсеком.

Планировка дома размером 10 х 10

Такой коттедж подходит для проживания небольших семей. Перед тем как начать планировку, нужно учесть, как будет располагаться здание на участке, сколько жильцов будет тут проживать. Важно учесть виды отопления и водоснабжения, а также возможность пристройки террасы, гаражного помещения.

дом 10 на 10Планировка и схема расположения помещений двухэтажного здания 10 на 10 метров

Любители просторных комнат оценят план по достоинству. Большие прямоугольные комнаты соответствуют всем параметрам частного индивидуального строительства.
Смотрите в видео обзор планировки дома 10 на 10.

План двухэтажного дома

Разработку проекта двухэтажного дома больших габаритов поручают архитекторам. Разумное размещение комнат сделает здание комфортным. Нужно заранее обсудить место установки лестницы, расположение помещений относительно сторон света. Окна кухни должны выходить на южную сторону. Гостиной подойдет запад, а в спальнях будет всегда светло, если разместить их с окнами на восток. Лестницу хорошо бы поставить с северной стороны.
план двухэтажного дома
Расположение коттеджа относительно улиц тоже надо учитывать. Например, спальни и комнаты для отдыха, нужно располагать вдали от шумных автострад. Все нюансы можно обсудить с проектировщиком.

Вернуться к оглавлению

Чертежи каркасных домов

В чертеж сруба из каркаса входят текстовые и графические материалы, с макетами будущего строения, подробное их описание. Можно купить готовый типовой проект или заказать план дачного дома по индивидуальным запросам.

Каркасная технология быстровозводимых домов состоит из двух частей: архитектурного паспорта и чертежей со схемами, которые необходимы для строительства.

чертеж каркасного домаЧертеж возведения конструкции каркасной постройки

Описание конструкции здания и макет фасадного блока, указанные в паспорте, понадобятся, если потребуется подать документы в кредитную организацию для получения ипотеки. В чертежах указан весь макет документов, которые нужны для предоставления в государственное учреждение для подтверждения разрешения на строительство здания.

Вернуться к оглавлению

Виды планов многоэтажных жилых домов

Многоэтажки и многоквартирные постройки занимают первое место в практике жилищного строительства. Это объясняется стремлением увеличить количество жилых помещений, путем плотной застройки поэтажно и сокращения территорий под застройку.

внешний вид домаТак выглядит внешний вид фасада и планировка всех этажей жилого многоэтажного дома

Последний пункт особенно важен, так как в противном случае происходит значительное удорожание инженерных сетей, увеличивается расстояние от дома до работы. Выбор несущей конструкции, тип планирования здания в объеме влияют на экономичность, форму и структуру многоэтажного здания.

Дома отличаются по архитектурно–планировочному решению, большое значение имеет расположение помещений. План многоквартирного здания бывает нескольких видов.

план многоэтажного домаТиповая планировка жилого этажа многоэтажного дома

Самый распространенный — секционный. Хорошим примером могут быть пятиэтажки, построенные полвека назад. В доме находится лестничная площадка, к которой примыкает несколько квартир.

Сами площадки могут быть разной формы, а квартиры типа студия, однокомнатные, 2–х и 3–комнатные. Такое расположение характерно общим выходом на этаж и отдельным входом в помещение.

квартира студия3D проект и планировка квартиры студии с панорамными окнами

Этот вариант отличается экономичностью, хорошей изоляцией квартир. Число подъездов может колебаться от 4 до 12, а в крайнем случае — до 16. Их количество зависит от:

  • желания заказчика;
  • структуры грунта;
  • площади земельного участка под застройку.

Разновидностью секционных панельных корпусов считают точечное расположение. Еще их называют «башня», которая может иметь такой же план этажей, как и в секционном корпусе. Но подъезд тут только один. Например, если под строительство выделено мало земли и грунт имеет сложные рельефы, такой план станет хорошим вариантом.

планировка двухкомнатной квартирыПланировка двухкомнатной квартиры в панельной многоэтажке

Дома второго коридорного типа можно встретить не часто. Отличие здесь состоит в том, что вместо лестничной площадки выстроен длинный коридор, в который и выходят все квартиры.

Ориентирование квартир тут одностороннее — это главный недостаток такого расположения. Изоляция тоже не на высшем уровне. Поэтому такая схема встречается в основном при строительстве гостиниц и общежитий.

Дома галерейного типа чем–то похожи на коридорный тип. У каждой квартиры есть выход на галерею, расположенную вдоль продольной стены конструкции.

дом галерейного типа Размещение квартир на плане в здании галерейного типа

Такие квартиры, даже с самой маленькой площадью хорошо вентилируются. Экономически такой расклад очень выгоден, так как позволяет с помощью малого количества лестниц или лифтов обслуживать большое количество квартир. Все же технологический процесс теплоизоляции в условиях местного сурового климата не всегда отличается хорошим качеством и длительностью службы.

Вернуться к оглавлению

Заключение

Коттедж, построенный в соответствии с личными пожеланиями, будет оригинальным и неповторимым творением.

планировка коттеджаПланировка  двухэтажного коттеджа с подвалом

Но самостоятельные расчеты могут себя не оправдать из–за возможных ошибок. Учитывая финансовые расходы и риски, связанные с ними, сами себя не оправдывают. Лучше обратиться к архитектору и сэкономить деньги, время, истраченные нервы.
Уже выполненные типовые решения дешевле индивидуального проектирования. Ввиду популярности этих планов, все ошибки уже давно исправлены, а недочеты доработаны. Если захочется что–либо изменить в проекте, то архитектор посоветует, как это можно сделать.

проект большого домаВариант проекта и чертеж большого одноэтажного частного загородного дома

Кардинальные изменения в планах делать нельзя. Можно внести корректировки только во внутреннюю планировку и фасад частного дома. Обсуждаются материалы, из которых будет строиться здание.

Необходимо заранее спланировать место расположения дома относительно сторон света и вида из окон. Иначе потом уже ничего исправить будет нельзя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
