C-143-1P проект одноэтажного дома из газобетона с мансардой размером 8 на 11 и площадью 143 м2

ПЛАНЫ ДОМА

1-й этаж, высота 2.8 м

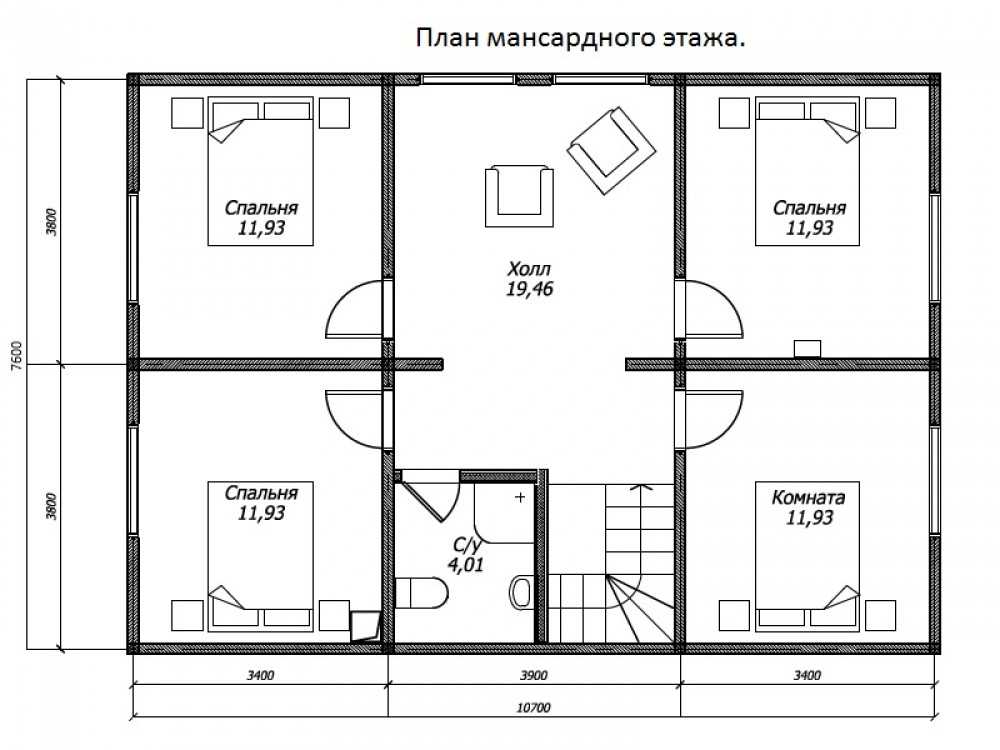

Мансарда, высота 1.02 — 2.8 м

ФАСАДЫ ДОМА

Вид спереди

Вид слева

Вид справа

Вид сзади

Проект дома с мансардой, общей площадью 143,05 кв.м и габаритами 7,8 на 10,8 м. Данный тип дома, можно отнести к дачному стилю, планировка позволяет разместить семью из 3-4 человек, как для постоянного проживания, так и для временного. Основанием для сооружения служит монолитная ж/б плита, стены возводятся из ячеистобетонных блоков, двускатная крыша, покрывается металлической черепицей. Высота первого этажа 2.8 м, а мансардного от 1. 02 до 2.8 м. Планировка первого этажа, представлена прихожей с зоной для верхнего гардероба, топочной, санузлом, гостиной объединенной с кухней-столовой. Для работы на дому, выделена комната под кабинет. На мансардном этаже, располагается три спальни и большая ванная комната совмещенная с санузлом. Проект с двускатной крышей разработан в зеркальном варианте

Категории проекта:

проекты домов из пеноблоков, пенобетона и газобетона, проекты двухэтажных домов, проекты домов с мансардой, проекты узких домов, проекты загородных домов и коттеджей, проекты небольших домов, проекты каменных домов, проекты домов с четырьмя спальнями, проекты домов с котельной, проекты домов со спальней на первом этаже, проекты домов с 2 санузлами, проекты домов с двускатной крышей

СТОИМОСТЬ ПРОЕКТА

Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 07.03.2023.
По большинству проектов возможно приобретение электронной копии проекта (дополнительно к стоимости проекта).

Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Купить проект

Как читать планы этажей

Пользовательский набор планов включает большое количество деталей, включая сокращения, размеры, стили и типы материалов, высоту потолков, дизайн и многое другое.

По мере того, как наша команда дизайнеров погружается в ваше видение дома с этими деталями, домовладельцу будет полезно ознакомиться с некоторыми из наших наиболее часто используемых номенклатур, а также понять, что входит в строительство индивидуального дома. Читайте дальше, чтобы ознакомиться с различными аббревиатурами, обозначениями и легендами, которые вы найдете в индивидуальных планах этажей Kurk Homes.

1. Как читать планы этажей
2. Изучение сведений о собственности
3. Высота потолков и детали
4. Размеры дверей и окон
5. Детали окна
6. Детали стен на предварительных планах
7. Детали стен на окончательных планах
8. Напольное покрытие
9. Шкафы, встроенные шкафы и типы раковин
10. Внешние фасады
11. Внутренние фасады
12. Легенды на планах этажей

Как читать набор планов этажей

В разработке плана этажа есть несколько движущихся частей, поэтому умение читать набор планов может потребовать некоторой практики. Тем не менее, это важный навык, чтобы избежать сюрпризов, когда ваш дом построен по плану. Здесь мы перечислим наиболее распространенную номенклатуру в планах этажей.

Путешествие по проектированию и строительству официально начинается, когда клиент подписывается, чтобы мы составили его план этажа. Команда дизайнеров Kurk Homes работает рука об руку с клиентами, чтобы спроектировать уникальные индивидуальные дома, и у нас есть некоторые инструменты, которые помогут создать план на основе вашего видения. Как только начинается процесс проектирования, даже в первом представлении отмечается довольно много деталей, которые полезно распознать.

Изучение сведений о собственности

Ваш план этажа будет представлять собой 2D-чертеж здания или дома, нарисованный в масштабе и обычно используемый в процессе проектирования и строительства наряду с архитектурой и строительным проектированием. Они нарисованы с вида сверху, но их также можно увидеть с вида сбоку в виде фасада. Планы этажей предоставляют основные сведения о доме, такие как площадь каждой комнаты, высота потолка, размеры окон и многое другое.

Чтобы сделать процесс максимально эффективным и приятным, мы разработали список основ, которые мы хотели бы иметь в наличии на первой встрече. Среди них:

1. Сведения о собственности: Имея четкое представление о том, что потребуется для строительства дома на участке, мы сможем подготовить площадку. Помимо понимания основ подготовки участка для функциональности предлагаемого дома, мы хотим увидеть ваше видение наряду с определением таких вещей, как отступ здания и площадь застройки. Если вы не уверены, можно ли построить вашу собственность, мы предлагаем бесплатную оценку стоимости участка.
2. Пограничная съемка:  Пограничный опрос, в отличие от общественной платформы, ответит на многие наши вопросы; это жизненно важная часть документации, которая ускорит процесс проектирования идеального дома. При необходимости мы также можем порекомендовать проверенного сюрвейера. Чтобы говорить о том, какой дом вы себе представляете, важно знать о своей собственности следующие вещи:
   1. Форма и размер
   2. Местоположение
   3. Доступ
   4. просмотров
   5. Существующие конструкции или препятствия к зданию
   6. Физические ограничения, включая заборы и сервитуты
3. Существующие улучшения?  Если есть существующий дом, который нужно отремонтировать или снести, потребуется окончательное обследование имущества. Это опрос, проведенный по завершении оригинальной сборки.
4. Свидетельство о высотной отметке , если собственность расположена в пойме. Чтобы узнать больше, перейдите по этой ссылке к руководству FEMA для домовладельцев.
5. Топографическая съемка:  «Топо» дает нам более подробную картину участка, его склонов и схемы дренажа, иногда включая существующие деревья и потенциальные проблемы, которые могут повлиять на строительство.
   1. В некоторых муниципалитетах для получения разрешения на строительство требуется отдельное обследование деревьев. Геодезист, проводивший обследование границ, может предоставить топографическую съемку или обследование деревьев или порекомендовать кого-то, кто может это сделать.
6. Руководящие принципы ТСЖ: Они включают в себя CC&R, ограничения на действия, требования соседства или правила исторического дизайна. Команда Kurk Homes хочет с самого начала хорошо ознакомиться с вашим сообществом и вашим участком. Ваш агент по недвижимости, представители POA/HOA или муниципальная управляющая компания могут помочь вам найти необходимые документы, если у вас их еще нет.
7. Особенности коммунальных услуг:  Дизайнеры Kurk Homes должны знать, кто будет вашим поставщиком коммунальных услуг наряду с существующими:
   1. Коммунальные сети и счетчики
   2. Сервитуты
   3. Доступ
   4. Места касания
8. Вид с воздуха:  Вид со спутника Google (ссылка) обычно достаточен для городского участка или необработанной земли.
9. Заполненная предпроектная анкета:  Пожалуйста, найдите время, чтобы ответить на все соответствующие вопросы. Это часть нашего упражнения «Знакомство с вами», и оно действительно помогает нам поделиться вашим видением!
10. Конкретные идеи:  Если вы собираете фотографии того, что вам нравится, возьмите с собой блокнот! Поделитесь с нами своими книгами идей Houzz, фотографиями из Instagram, досками Pinterest или вырезками из журнала Southern Living. Если ваш дом должен отражать вашу индивидуальность и стиль, нам нужно посмотреть, что вам нравится.
11. Бюджетные ограничения:  Мы понимаем, что это предварительная встреча, но, скорее всего, у вас уже есть бюджет на строительство дома. Лучше знать об этом с самого начала, чтобы мы могли сделать все возможное, чтобы соблюдать ваши лимиты в долларах и оправдать ваши ожидания.

Разрывы и изменения потолка отмечены пунктирными линиями или SLP (что означает наклон) для сводчатого потолка. Потолок с утопленным поддоном будет иметь пунктирную линию, указывающую на изменение высоты вверх в соответствии с формой комнаты: прямоугольной, квадратной, куполообразной, овальной, восьмиугольной или нестандартной формы, мы сделали их все.

Вам нужен специальный потолок или вы хотите увидеть больше идей и вариантов потолков?

Типы сводчатых потолков включают:

• Арочное хранилище
• Хранилище бочек
• Хранилище Собора
• Паховый прыжок (крестовый прыжок)
• Хранилище с плоским верхом

На первом изображении пример красивого цилиндрического сводчатого потолка в фойе с применением мореной сосны в виде шпунта и паза. Как показано, бочка, спроектированная на планах дома со сводчатым потолком, имеет несколько пунктирных линий, параллельных друг другу, что указывает на закругление потолка.

Ниже представлена ​​конструкция потолка с встраиваемыми лотками. Базовая высота потолка комнаты составляет 10 футов, а пунктирная линия прямоугольника обозначает изменение высоты потолка до 11 футов.

Этот утопленный поднос, показанный ниже, повторяет форму гостиной, создавая ощущение более просторного пространства.

Двойной лоток будет иметь два параллельных набора пунктирных фигур, один из которых симметрично вставлен в другой. Сводчатый потолок имеет пунктирную линию в центре.

На приведенном ниже плане двойная пунктирная линия на сводчатом потолке указывает на несущую балку, обтянутую кедром, сосной или гипсокартоном. На следующих планах вы можете увидеть пунктирную линию, пересекающую саму себя, чтобы обозначить пах или крест, сводчатый потолок.

CLG обозначает высоту потолка, указанную либо для всей комнаты, либо для опорной плиты (края комнаты), если потолок сводчатый или имеет лоток.

Арки, разделяющие комнаты, отмечаются той же диаграммой в футах и ​​дюймах, что и окна и двери, причем сначала указывается ширина в футах и ​​дюймах, а затем высота в той же последовательности.

При указании на плане размеры дверей указываются сначала по ширине, затем по ширине (футы в дюймах) и по высоте (футы в дюймах). Дверь 3080 имеет ширину 3 фута 0 дюймов и высоту 8 футов 0 дюймов. Для сравнения, дверь 2868 имеет ширину 2 фута 8 дюймов или 2 фута 8 дюймов и высоту 6 футов на 8 дюймов (6 футов 8 дюймов). Таким же образом отмечается окно; например, окно 4016 имеет ширину 4 фута и высоту 1 фут 6 дюймов.

Типы дверей

Активная дверь — это одна дверь из набора двойных дверей, которая постоянно открывается. Другой откроется, но для этого его нужно будет разблокировать сверху и снизу.

Двери со сплошным сердечником, обозначенные как S.C., представляют собой двери на улицу или на чердак, включая порог для защиты от непогоды и замок. Конструкция двери со сплошным сердечником может быть сплошной, соответствующей межкомнатным дверям, полной облегченной (полностью стеклянная дверь), французской или «DL», что означает разделенную облегченную (появление симметричных оконных стекол или импостов на стекле двери), полуоблегченная (похоже, фиксированное окно в верхней половине двери) или голландская дверь, в которой верхняя половина и нижняя половина двери могут открываться независимо.

«Х.Х.» относится к высоте заголовка окна, высоте верхней части окна. Если отмечена высота 8 футов 8 дюймов, верхняя часть окна измеряется на уровне 8 футов 8 дюймов. SH или DH означает одно- или двустворчатое окно, управляемое либо нижней панелью, либо верхней и нижней частью для двустворчатого окна. Напротив, FX означает фиксированное или недействующее окно.

Tempered — это оконное приложение, предотвращающее разрушение при ударе. Вместо этого на окнах появится «паук», а домовладельцы будут защищены от осколков стекла. Окна, расположенные внутри дверных створок или расположенные низко над полом, требуют закалки в соответствии с нормами.

Глиняные окна представляют собой два отдельных окна, каждое из которых имеет шов, прикрепленный друг к другу. Напротив, баттированное стекло, как показано на рисунке ниже, представляет собой большие листы стекла, соединенные между собой четким силиконовым швом.

Нужно больше вдохновения для окон? Нажмите здесь, чтобы прочитать нашу статью «Окна для дома» с изображениями и определениями различных конструкций окон!

Поскольку группа дизайнеров разрабатывает набор планов для домовладельца, стены отмечены на плане разной толщины по ширине стены. См. ниже внутренние стены 2×4, стены гаража, живые наружные стены 2×6 и водопроводные стены.

С помощью «Легенды стены», представленной на окончательных планах, отмечается различная толщина стен. См. ниже внутренние жилые стены и стены гаража 2×4, жилые наружные стены 2×6 и внутренние водопроводные стены 2×6.

Конц. означает бетон, недекоративный, как часть фундамента или заливки плоских конструкций. St Conc – это окрашенный бетон. Cpt означает ковер. Плитка и Дерево выписаны. Деревянный настил типичен для приподнятых балконов. LVT — это виниловая плитка, имитирующая дерево.

Не можете решить, что выбрать? Вот статья о вариантах напольного покрытия под дерево.

Фартук (также называемый фермерским домом) или встроенные кухонные и хозяйственные раковины отмечены на планах, а формы раковин для туалетных столиков отмечены как встроенные или сосуды. Шкаф обозначается тонкой коробкой, будь то раковина, бытовая техника или остров и периметр кухни. Краснодеревщик также можно отметить как меньший прямоугольник, обозначающий бельевой шкаф (шутливо называемый головным убором) над комодом. Пространство для колен под туалетным столиком отмечено как K.S. когда не хватает места для записи.

Встроенные помещения обозначаются на планах аналогичным образом рамкой с текстом, обозначающим назначение: письменный стол, скамья со шкафчиками, парящие полки и т. д. На шкафах указываются детали отделки и глубина полок, количество полок и стеллажей. такой как 1R; 1S означает 1 штангу под 1 полкой в ​​шкафу для верхней одежды по сравнению с 2 или более штангами и полками в шкафах в спальне.

Вид на бордюр, а также виды сбоку и сзади дома отмечены на фасадах снаружи. Вызываются детали отделки, такие как ставни из кедра, обернутые фермы и материал, а также металлические и гонтовые кровельные и каменные материалы (кирпич, сайдинг Джеймса Харди или доска и обрешетка, камень и штукатурка).

Соответствующий кирпичный выступ также известен тем, что нижняя часть фасада должна быть облицована натуральным камнем или полноразмерным кирпичом.

Более подробная информация о плане вызывается между разработкой предварительного и окончательного планов. Дизайн кухонного шкафа, тип вентиляционного отверстия, дверцы шкафа и ящики отмечены на внутренних фасадах, а также шкафы и встроенные элементы. Это полезно для компании-производителя шкафов, чтобы сделать предварительные проекты, которые будут завершены с полевыми измерениями и точными номерами моделей приборов.

Ниже приведена легенда, которую команда дизайнеров Kurk Homes использует для обозначения определенных элементов плана этажа. Если указано «Опция», эта функция не включена в цену и задается скорее как вопрос домовладельцу, хотят ли они добавить эту функцию в дом.

3D? Виртуальная реальность? Дополненная реальность? Время от времени мы получаем специальные запросы на 3D-версии экстерьера или интерьера для сложной функции или общего потока, который домовладелец не может визуализировать. В последние годы были достигнуты удивительные успехи в области виртуальной и дополненной реальности. Мы, безусловно, можем достичь этих целей с дополнительными часами проектирования и услугами, чтобы обеспечить душевное спокойствие нашим домовладельцам.

Kurk Homes с гордостью предлагает построенные по индивидуальному заказу дома высочайшего качества с 20-летней гарантией на конструкции. Мы гордимся тем, что предоставляем нашим клиентам политику «никаких сюрпризов», поддерживая постоянную связь на протяжении всего процесса строительства.

Независимо от того, строите ли вы на основе существующего плана, Южного плана проживания или консультируетесь с нашей талантливой командой дизайнеров, чтобы спроектировать дом вашей мечты с нуля на вашей земле, мы гордимся тем, что делаем все возможное, чтобы превратить дом вашей мечты в опыт строительства мечты. .

Свяжитесь с нами сегодня, чтобы обсудить строительство собственного дома!
