Подключение теплого пола к однотрубной системе отопления в частном доме: 9 схем подключения с инструкциями

9 схем подключения с инструкциями

Содержание:

1. Нормативы и ограничения
2. Как подключить к центральному отоплению
3. Подключение от радиатора
4. Как подключить к котлу
5. Схема с трехходовым клапаном
6. Двухходовой клапан
7. Схема подключения через насосно-смесительный узел
8. Схема с терморегулирующим комплектом для одной петли
9. Как подключить к однотрубной разводке
10. Схема с узлом подмеса
11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Как подключить теплый пол к системе отопления

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

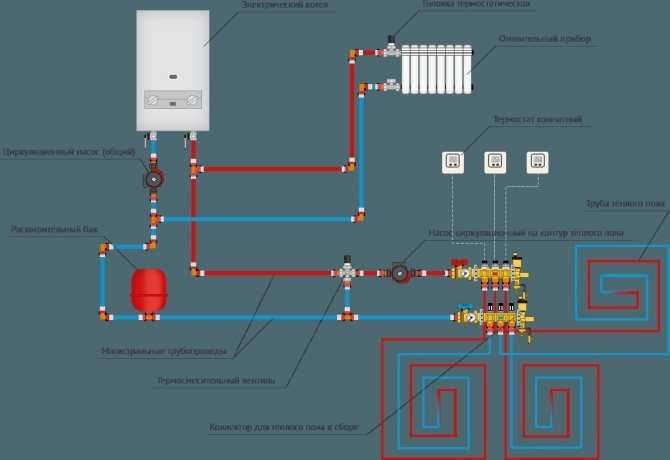

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

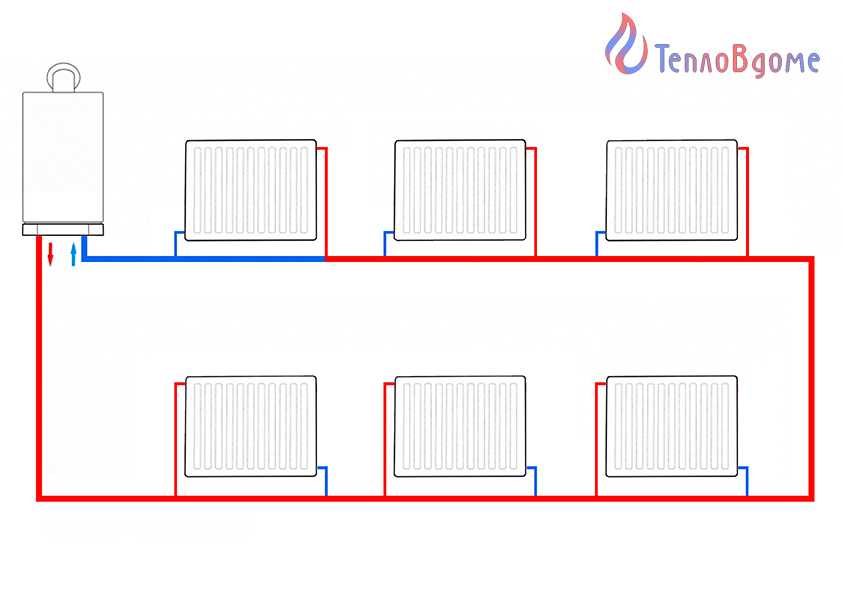

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

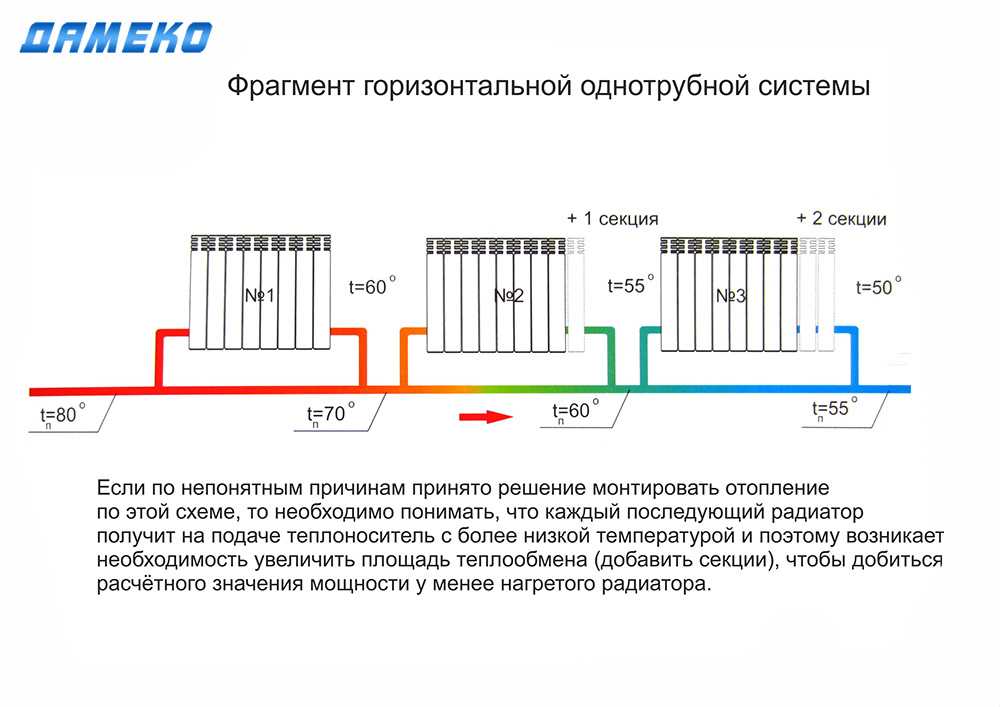

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

• 1 Принципы технологии подключения теплого пола к системе отопления
• 2 Материалы для устройства теплого водяного пола
• 3 Трубы
• 4 Коллектор
• 5 Теплоизоляционная подложка
• 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
• 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
• 8 Преимущества и недостатки теплого пола от существующего отопления
• 9 Видео: Монтаж однотрубной системы отопления с теплыми полами

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

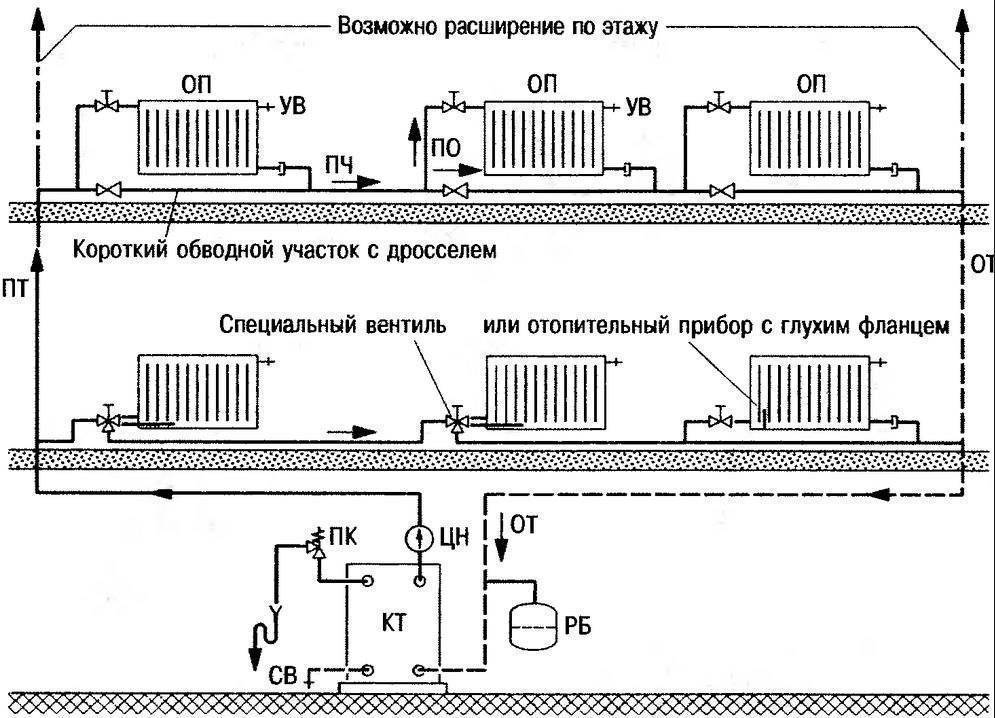

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см.

Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия; Укладка фольгированной подложки под теплый пол
• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро; Пенополистирольные плиты для водяного теплого пола
• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче. Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана; Однотрубная система водяного отопления
• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов; Двухтрубная система водяного отопления
• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов. Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапана
• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный ввод
• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Подключение теплого пола к системе отопления в квартире или частном доме

Главная » Системы отопления » Система теплый пол » Подключение теплого пола к системе отопления

Система теплый пол

Автор Евгений Апрелев На чтение 4 мин Просмотров 1. 8к.

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

[contents]

Содержание

1. Как правильно подключить теплый пол к системе отопления
2. Как работает теплый пол от котла отопления
3. Особенности конструкции и выбор материалов
4. Советы и рекомендации

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

2. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

3. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

• Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
• Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
• Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Главная » Системы отопления » Система теплый пол » Подключение теплого пола к системе отопления » Главная » Подключение теплого пола к системе отопления » Фото: Подключение теплого пола к системе отопления

Автор Евгений Апрелев На чтение мин Просмотров 1

Подключение теплого пола к системе отопления

Обогреваемые полы привлекают своим комфортом и удобством. Проснувшись утром, приятно опустить ноги на тёплую поверхность пола, пройти на кухню или в ванную комнату, не надевая тапочек. В доме уже есть радиаторная система отопления и установлен газовый котёл, а сделать тёплые полы в своём жилище очень хочется.

Возникает вопрос – возможно ли подключение тёплого пола к системе отопления? Существуют различные схемы отопления с тёплыми полами совместно с традиционной системой обогрева жилья. В данной статье вы найдёте необходимую информацию по данной теме.

Содержание:

• Устройство тёплых водяных полов
• Подготовка основания под укладку и заливку тёплого пола
• Укладка трубопроводов
• Наполнение тёплых полов
• Автономное отопление
• Центральное отопление
• Расчёт водяного пола
• Подключение тёплого пола к системе отопления

Устройство тёплых водяных полов

Сшитый полиэтилен – популярный материал для водяного контура

Часто можно встретить информацию о том, что монтаж водяных тёплых полов доступен практически всем. Должны вас разочаровать.

Без опыта работы по сборке сантехнических устройств, знаний теплотехники и гидромеханики самостоятельно не стоит браться за обогрев пола.

Отопительный контур собирают из труб, изготовленных из различных материалов:

• сшитый полиэтилен;
• металлопластик;
• полипропилен;
• медные трубы.

Каждый материал обладает своими преимуществами и недостатками, что можно увидеть в следующей таблице:

№	Материал	Преимущества	Недостатки
1	Сшитый полиэтилен	Высокая прочность	Дороговизна
2	Металлопластик	Гибкость	—
3	Полипропилен	Низкая стоимость	Сгибается под нагревом
4	Медная труба	Универсальность	Высокая стоимость

Подготовка основания под укладку и заливку тёплого пола

Приведите основание в порядок

Сначала приводят в порядок основание пола:

1. Площадь основания пола очищают от мусора и грязи. Все щели и трещины шпаклюют.
2. Чтобы избежать потери тепла, на основание пола укладывают утеплитель в один или два слоя полимерных листов утеплителя.
3. Затем стелют полиэтиленовую плёнку в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
4. Обязательно по всему периметру пола наклеивают демпферную ленту. Она исполняет роль компенсатора расширения нагретого бетона. При нагреве стяжки зазоры между бетоном и стенами могут уменьшиться от 5 мм до 7 мм, это зависит от величины площади пола. Демпферная лента своей толщиной обеспечивает герметичность зазоров. Ленту можно приобрести в торговой сети. Высота ленты бывает от 100 мм до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.
5. На полиэтиленовую плёнку кладут металлическую или пластиковую арматурную сетку. К монтажной сетке крепят трубы отопления.
6. Сами трубы крепят нейлоновыми хомутами к арматурной сетке.
7. В деревянных перекрытиях прорезают каналы, в которые кладут трубы. Всю поверхность пола покрывают распределительными алюминиевыми листами.

Укладка трубопроводов

Уложенный контур может быть сформирован в виде двойной спирали или принимать форму прямолинейной змейки.

Испытывают контур созданием давления воды в трубах, превышающего нормативный показатель в 1,5 раза. Также испытывают трубы давлением сжатого воздуха. В случае обнаружения неплотностей их устраняют и испытание повторяют.

Водяные тёплые полы – это сложное инженерное сооружение. Только квалифицированные работники смогут обустроить ваши полы безопасной системой обогрева.

Наполнение тёплых полов

Прежде всего, надо выбрать вид наполнения пола, покрывающего трубопроводы отопления. Это может быть бетонная стяжка или наполнение из сухого керамзитового песка:

Бетонная стяжка

Стяжка должна быть не менее 50 см

Стяжку делают толщиной не менее 50 мм и не более 70 мм. При толщине покрытия 50 мм высота слоя бетона над трубами составит 30 мм, что вполне достаточно для функционирования прочного и теплопроводного покрытия. Слой бетона более 70 мм понижает теплопроводность и повышает инертность стяжки (пол медленно нагревается и медленно остывает).

Бетонная стяжка имеет свои недостатки. В случае аварийной ситуации полы придётся удалять отбойным молотком. После ликвидации последствий аварии трубопроводов стяжку придётся восстанавливать. Всё это хлопотно и будет стоить немалых денег.

В этом отношении более привлекательны сухие полы.

Надо не забывать, что при устройстве бетонной стяжки толщиной 50 мм, нагрузка на 1 м2 площади пола увеличится на 125 кг.

Сухие полы

Автономное отопление

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Схемы подключения тёплых полов к системе отопления включают в себя установку коллекторного узла, который распределяет потоки горячей воды, проходящие через каждый контур, а также регулирует подогрев полов в каждом помещении.

Центральное отопление

Вопрос о том, как подключить тёплый пол к системе отопления центрального снабжения, не так просто решить. Всё дело в том, что подключить к отоплению дополнительный трубопровод,коммунальные службы практически не разрешают.

Это возможно лишь в тех домах, в которых это предусмотрено проектом. Хотя бывают исключения.

Любое несанкционированное подключение дополнительного отопительного оборудования строго запрещено. Владельца жилья могут оштрафовать и заставить демонтировать тёплые водяные полы.

Расчёт водяного пола

Оптимальная длина контура не более 100 м

Чтобы знать, сколько нужно приобрести обогревающих труб и прочего оборудования, делают расчёт, исходя из следующих условий:

1. Каждый контур должен быть длиной не больше 100 м, в противном случае давление в трубах будет значительно ниже нормы.
2. Разница в длине соседних контуров не должна различаться по длине больше чем на 15 м.
3. Стандартный шаг укладки труб составляет 150 мм. В условиях сурового климата шаг может быть уменьшен до 100 мм.
4. Шаг в 150 мм потребует уложить на 1 м2 площади пола 6,8 м труб, а при шаге 100 мм – 10 м трубопровода.

Подключение тёплого пола к системе отопления

Давление горячей воды существенно не упадёт при незначительном увеличении потребления теплоносителя.

В системе теплого пола обязательно должен быть насос для создания необходимого давления

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

1. Трубы отопления подключают к котлу через коллекторный узел.
2. Температуру воды в трубопроводах держат на уровне 55 градусов.
3. Давление воды в системе поддерживают на уровне 8 – 9 атм.
4. Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

Существуют две схемы радиаторного обогрева: однотрубная и двухтрубная. Обычно делают двухтрубное отопление. Это когда поступающая горячая вода в радиаторы возвращается в котёл по обратному трубопроводу.

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Тёплый пол, нагреваемый водой, поступающей из системы самотёком, не будет работать достаточно эффективно из-за возникающего сопротивления жидкости. Поэтому в схему обогрева пола необходимо включать насос для создания рабочего давления в трубах.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.

Как подсоединить теплый пол к отоплению: основные моменты

Перед тем как подключить теплый пол к системе отопления многоэтажного дома, необходимо получить разрешение соответствующих органов. В лучшем случае, несанкционированное вмешательство повлечет за собой крупный штраф. В худшем – вы нарушите работу центральной системы, что приведет к длительным и очень неприятным разбирательствам с соседями. При установке автономного котла этот вопрос разрешается намного проще.

Способы подсоединения труб

Схема подключения теплого пола к системе отопления в частном доме предусматривает следующие варианты:

• один канал;
• два канала;
• естественная циркуляция.

Самой простой и дешевой является однотрубная схема. Циркуляция горячей воды происходит по единому каналу. В такой конструкции обязательно должен присутствовать достаточно мощный насос. Даже если данное оборудование уже есть в комплектации котла, обычно задействуют еще один. Правильное подключение водяного теплого пола в этом случае требует установки насоса примерно посередине магистрали. Основной контур должен располагаться после агрегата, обратка – перед ним. Управление системой осуществляется посредством регуляторов, установленных на водопроводном канале. Максимальная длина контура не может превышать двух-трех десятков метров.

Если вы решаете, как подключить теплый пол к отоплению в частном доме, лучше остановиться на двухтрубном варианте. В этом случае ставят отдельные магистрали для подачи горячей воды и сбора остывшей, подсоединяя их к котлу. Данный вариант мы и будем сегодня рассматривать. Что касается гравитационной схемы, то главным ее преимуществом является отсутствие необходимости в насосе. Теплоноситель движется естественным путем. Монтаж трубопровода осуществляется под определенным уклоном. Обустройство подобных конструкций требует привлечения профессионалов, которые четко рассчитают оптимальную раскладку магистралей.

Коллектор

Подключение теплого пола к системе отопления без коллектора допускается, но подобное решение неудобно и непрактично, поэтому на нем мы останавливаться не будем. Главной задачей этого распределительного узла является поддерживание нужного уровня температуры теплоносителя в системе. При двухтрубной схеме к коллектору подсоединяют подающую и обратную линии. Первая идет от котла, вторая возвращает в него остывшую воду.

Такое подключение водяного теплого пола к системе отопления требует наличия насоса, отвечающего за цикличность, и запорных вентилей на каждый из каналов. Краны нужны на случай, когда нужно отключить оборудование, например, для ремонта. Коллектор представляет собой латунную или стальную гребенку с несколькими выходами. Его устанавливают в специальный настенный шкаф. Простейшая схема подключения водяного пола контролируется механическими клапанами, но есть и автоматические устройства с сервоприводами. Если есть необходимость регулировать расход теплоносителя между контурами нескольких помещений, дополнительно размещают балансировочные клапаны.

Смесительный клапан

Как мы уже говорили, важнейшей функцией коллектора является подача в систему теплоносителя правильной температуры. За это отвечает смесительный клапан, который бывает трех- и двухходовым. Схема подключения теплого пола к системе отопления зависит и от типа клапана. Двухходовое устройство действует так: получив сигнал о снижении температуры воды, оно начинает подмешивать в систему горячий теплоноситель. Как только уровень стабилизируется, шток клапана перекрывается. Двухходовые механизмы идеально подходят при условии, что площадь обогрева не превышает 200 м².

Если у вас более обширный теплый пол водяной схема подключения потребует трехходового устройства. В данном случае происходит смешивание горячей воды с охлажденной из обратного контура. В подавляющем большинстве случаев используются двухходовые клапана. При наличии сервопривода устройство может управляться в автоматическом режиме.

Температурные датчики и расходомеры

Подключение теплого пола к системе отопления в частном доме подразумевает и установку датчиков температуры. Они не влияют на работу оборудования, но их показания важны для определения текущего уровня нагрева. Ставят термодатчики на выходе и входе коллектора.

Решая задачу, как соединить теплый пол к отоплению, вполне можно обойтись и без расходомеров, но если вы хотите управлять системой эффективно, стоит немного потратиться. Их ставят на патрубках обратного канала.  Данные запорные механизмы, как правило, оснащаются стеклянной колбой со шкалой. Помимо этих устройств контроля есть еще воздушные клапаны и байпасы, о которых мы расскажем ниже.

Терморегулятор и сервоприводы

Терморегулятор размещают на патрубке приема основного коллектора, присоединяя к магистрали с охлажденной водой. Входящий в комплект температурный датчик прячут внутри гребенки. Необходимый уровень температуры обычно выставляют поворотной ручкой. Получая информацию о состоянии теплоносителя, регулятор управляет линиями горячей и остывшей жидкости.

Схема подключения коллектора теплого пола к системе отопления, подразумевающая применение сервоприводов, мало чем отличается от варианта с терморегулятором. Эти устройства работают по аналогичному принципу за одним исключением. С их помощью можно устанавливать параметры подачи жидкости отдельно для каждого контура. В зависимости от типа сервопривода, делают это либо вручную, либо автоматически. Для последней задачи потребуется наличие встроенного температурного датчика.

Надежнее всего приобрести фирменный коллектор от проверенного производителя. В этом случае вы можете быть уверены в том, что оборудование соответствует поставленным перед ним задачам. Приобретая элементы по отдельности, можно существенно сэкономить, но только при условии, что вы уже сталкивались с тем, как подсоединить теплый пол к отоплению. Если такого опыта у вас нет, лучше обратитесь за помощью к специалисту. Собрать заводскую систему по инструкции способен каждый. С «разношерстной» конструкцией может прийтись нелегко даже мастеру. Все элементы должны не только идеально подходить по параметрам, а и надежно состыковываться друг с другом.

Подключение пола

Прежде всего, необходимо сделать все расчеты, связанные с протяженностью труб и способом их укладки. Магистрали должны выдерживать определенные нагрузки и располагаться таким образом, чтобы не возникало холодных участков. Нужно учесть мощность отопительной системы, тип помещения, требования к температуре и множество других факторов. Определить, какой должна быть схема подключения теплого водяного пола к системе отопления, помогают специальные компьютерные программы. Если вам не настолько принципиально все сделать самому, рекомендуем воспользоваться помощью экспертов. Ошибки на этом этапе могут привести к грустным последствиям.

Располагать трубы можно «змейкой» (простой, угловой, сдвоенной) или «улиткой». Второй вариант популярнее, так как обеспечивает более равномерный обогрев. В зависимости от отопительной нагрузки помещения, шаг обычно составляет от 15 до 30 см. В некоторых случаях расстояние между витками можно менять. Подключение теплого пола к отоплению в квартире требует труб диаметром не больше 18 мм. Обычно хватает изделий на 16 мм.

Установка коллектора и подключение

Разложив магистрали, приступают к обустройству коллектора. Место расположения этого узла определяют, придерживаясь некоторых правил:

• Подсоединение теплого пола к системе отопления рекомендуется производить в верхней точке конструкции. Зачастую, удобнее расположить оборудование где-нибудь на первом этаже или подвале. Это допустимо, но в таком случае придется серьезно поработать с обустройством воздушных клапанов. При классической разводке все намного проще.
• Длина всех контуров должна быть приблизительно одинаковой.
• Доступ к шкафу с коллектором должен быть свободным, чтобы вовремя среагировать в случае аварийной ситуации.
• Перед тем как подключить водяной теплый пол к системе отопления в частном доме, обязательно установите защиту, состоящую из байпаса и воздушного клапана. Последний отвечает за стравливание излишков воздуха и нормализацию давления в каналах. Байпасом называется устройство, перекрывающее подачу воды при аварии.

Следующим шагом станет подключение коллектора теплого пола к системе отопления. Трубы подсоединяются к гребенке посредством фитингов или другим способом, указанным производителем. Качество стыков тщательно проверяется. Тестирование системы осуществляют до укладки напольного покрытия.

Подключив водяной теплый пол, его всячески проверяют на разных температурных режимах. Нужно проанализировать качество нагрева каждой отдельной магистрали, осмотреть достаточно герметичны ли стыки. Это процесс, требующий терпения и внимательности. Если вы устанавливаете фирменное оборудование, схема подключения отопления с теплым полом должна содержать таблицу балансировки. Правильная настройка – залог эффективной и долговечной работы системы. Если на этом этапе будут допущены ошибки, их придется исправлять, снимая напольное покрытие. При наличии стяжки это будет не только затратная, а и достаточно трудоемкая процедура. Подумайте, уверены ли вы в своих знаниях настолько, чтобы так рисковать.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Содержание

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. Двухтрубная схема;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65⁰С до 90⁰С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90⁰С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50⁰С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33⁰С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

1. Ручные;
2. С термоголовкой;
3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

1. Радиатор отопления;
2. Стояки отопления однотрубной или двухтрубной системы;
3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30⁰С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

1. Сшитый полиэтилен;
2. Металлопластик;
3. Полипропилен;
4. Медь;
5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

Рекомендуем прочитать:

(Просмотров 6 931 , 4 сегодня)

Однотрубная система отопления частного дома: схемы, варианты

Задумались об обустройстве водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и полностью энергонезависимой или, наоборот, очень современной и полностью автоматической.

Но вы все еще сомневаетесь в надежности этого варианта – не знаете, какую схему выбрать и какие «подводные камни» вас ждут? Мы поможем прояснить эти вопросы — в статье рассмотрена разводка однотрубной системы, плюсы и минусы владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фотографиями с изображением отдельных элементов, используемых при сборке отопления. Кроме того, было подобрано видео с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

• Принцип работы водяного отопления
• Отличие однотрубных и двухтрубных систем
• Варианты однотрубного отопления
  • Системы естественной и принудительной циркуляции
  • Открытая или закрытая система отопления?
  • Эффективная однотрубная система
• Способы подключения радиатора к магистрали
  • Диагональное или перекрестное подключение
  • Боковое или одностороннее подключение
  • Нижнее подключение радиатора к трубе
• 2 900 Преимущества и недостатки одиночной трубы система
• Выводы и полезное видео по теме

Принцип работы водяного отопления

В малоэтажном строительстве наибольшую популярность приобрела наиболее простая, надежная и экономичная конструкция с одной магистралью. Наиболее популярным способом организации индивидуального теплоснабжения остается однотрубная система. Функционирует за счет непрерывной циркуляции теплоносителя.

Двигаясь по трубам от источника тепловой энергии (котла) к нагревательным элементам и наоборот, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используется в домах периодического проживания. Наиболее общий .

Фотогалерея

Фото

Весомыми преимуществами однотрубных вариантов построения систем отопления является минимальное количество труб, что определяет экономическую и эстетическую привлекательность схемы

При использовании металлопластика и пластика трубы, повышаются эстетические показатели однотрубных схем, т.к. контурная прокладка может быть скрыта в конструкциях или под обшивкой

В самотечных системах отопления, характеризующихся естественным движением теплоносителя, однотрубные схемы конструируют исключительно с верхним проводка

В схемах с верхней разводкой подводящая труба расположена над приборами, теплоноситель перетекает последовательно от одного к другому и по пути остывает. Для более равномерного распределения теплоносителя перед радиаторами устанавливается байпас, частично отсекающий подачу нагретой воды

По аналогичному принципу строятся вертикальные контуры систем принудительного отопления, по которым стимулируется движение нагретой воды циркуляционным насосом

По направлению движения нагретой и охлажденной воды в системе их разделяют на попутные и тупиковые. В тупиках нагретый и охлажденный теплоноситель движется в разных направлениях, в попутном — в одном

В однотрубных схемах отопления с нижней разводкой подводящий и отводящий патрубки соединяются снизу

В системах с горизонтальной разводкой имеется обязательно циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишков воздуха устанавливаются механические или автоматические воздухоотводчики.

Эстетические преимущества однотрубной системы отопления

Скрытая прокладка однотрубного контура отопления

Однотрубное отопление самотечного типа

Усовершенствованная однотрубная схема с замыкающим участком

Вертикальные схемы отопления

Тупиковое однотрубное отопление система

Однотрубный нижний вариант отопления

Устройство горизонтальной разводки систем

Традиционное отопление основано на явлениях и законах физики — тепловом расширении воды, конвекции и силе тяжести. При нагреве от котла теплоноситель расширяется и создает давление в трубопроводе.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой, он поднимается вверх, поэтому трубопровод, выходящий из котла, всегда направлен вверх.

Под действием создаваемого давления, сил конвекции и гравитации вода направляется к радиаторам, нагревает их, а сама охлаждается.

Таким образом, теплоноситель отдает тепловую энергию, нагревая помещение. Вода возвращается в котел уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплом дом, может быть очень компактным. Для ее установки даже не нужно выделять специальное помещение

Систему еще называют гравитационно-гравитационной. Для обеспечения движения жидкости необходимо соблюдать уклон горизонтальных ответвлений трубопровода, который должен быть равен 2 — 3 мм на погонный метр.

При нагреве объем теплоносителя увеличивается, создавая гидравлическое давление в магистрали. Однако, поскольку вода не сжимается, даже небольшой избыток приведет к разрушению отопительных конструкций.

Поэтому в любой системе отопления устанавливается компенсирующее устройство — расширительный бак.

В гравитационной системе отопления котел монтируется в самой нижней точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы выполнены под уклон, чтобы жидкий теплоноситель мог самотеком перемещаться от одного элемента системы к другому

Отличие однотрубных систем от двухтрубных

Системы водяного отопления делятся на два основных типа — однотрубные и двухтрубные -трубка. Отличия этих схем заключаются в способе подключения теплообменных батарей к магистрали.

Однотрубная теплотрасса представляет собой замкнутую кольцевую схему. Трубопровод прокладывается от теплового пункта, к нему последовательно подключаются радиаторы, и ведет обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно сэкономить на монтаже.

Схемы отопления однотрубные с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная особенность — в схемах есть стояки подающей линии, но нет стояков обратки

Движение охлаждающей жидкости осуществляется по двум магистралям. Первый служит для подачи горячего теплоносителя от отопительного прибора в контуры теплообмена, второй – для отвода остывшей воды в котел.

Батареи отопления соединены параллельно — нагретая жидкость поступает в каждую из них непосредственно из контура подачи, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и затем охлаждается в контур нагнетания — «обратку». Такая схема требует двойного количества фитингов, труб и фитингов, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной подгонки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные дома. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подключения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, так как сложнее в монтаже и обслуживании. К тому же удвоенное количество труб выглядит неэстетично

Варианты однотрубного отопления

Элементы любой системы отопления:

• источник тепла — котел (твердотопливный, электрический, газовый котел;)
• устройства теплопередачи — радиаторы, контуры теплого пола;
• Устройство циркуляции охлаждающей жидкости — специальный бустерный участок магистрали, ;
• устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
• трубы, фитинги и связанная с ними сантехническая арматура .

В зависимости от типа используемых приборов будет зависеть и схема теплоснабжения.

Фотогалерея

Фото

Твердотопливный агрегат для отопления

Автономный электрокотел

Газовый напольный котел

Котел настенный для коттеджей и квартир

Системы естественной и принудительной циркуляции теплоносителя

900 циркуляция теплоносителя система отопления может осуществляться естественным путем – под действием физических явлений, или принудительно – посредством циркуляционного насоса.

В первом случае движение нагрева в системе самопроизвольное и называется естественным, во втором — принудительным или искусственным.

Ориентируясь по конструктивным особенностям, однотрубные схемы отопления делятся на два типа. Первый — устаревшая, но простая схема, второй — усовершенствованный байпасный контур

Для обеспечения движения жидкости в гравитационной системе необходим участок разгона. Это вертикальная труба, выходящая из котла, по которой нагретый теплоноситель поднимается вверх .

В верхней точке трубопровод плавно поворачивает вниз, поэтому вода мчится по магистрали с ускорением.

Для контура отопления с верхней разводкой, а также для двухэтажных домов этот участок является подающей трубой, так как поднимается на достаточный уровень.

Для отопления одноэтажного дома с нижней горизонтальной разводкой устраивают ускорительный коллектор, высота которого должна быть не менее 1,5 м от уровня первого радиатора.

Дожимная секция представляет собой устройство, обеспечивающее циркуляцию теплоносителя в самотечной системе отопления. Диаметр проходного сечения трубы этого участка ствола должен быть больше его основной части.

Например, при диаметре трубы магистрали 25-32 мм, для бустерного коллектора выбирается труба диаметром 40 мм.

Верхняя точка бустерного коллектора расположена в удобном месте рядом с котлом. Опустите трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижней ветвью бустерного коллектора и нижней точкой трубопровода для сохранения постоянного уклона трубопровода

Основные преимущества гравитационной системы — полное отсутствие -энергозависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных устройств.

Недостатков довольно много:

• Для минимизации гидравлического сопротивления диаметры труб должны быть достаточно большими.
• Каждое встроенное устройство и приспособление создает препятствия движению жидкости, поэтому система имеет минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
• Для надежной работы самотечную систему необходимо тщательно рассчитать и сбалансировать, подобрав оптимальные диаметры труб и количество секций радиаторов. Крайние радиаторы в системе должны быть больше тех, в которые поступает теплоноситель после выхода из котла.

Установка в систему циркуляционного насоса нивелирует почти все его недостатки. Устройство придает теплоносителю дополнительный импульс, позволяющий преодолевать гидравлическое сопротивление элементов трубопровода.

Принудительные однотрубные схемы отопления чаще всего реализуются в частных домах.

Благодаря модернизации проточной системы путем установки байпасов теплоноситель с рабочей температурой практически одновременно поступает на все приборы

Насос можно установить в любом месте линии. Но стоит учесть, что горячая вода снижает срок его эксплуатации, воздействуя на резиновые детали (прокладки и уплотнители).

Поэтому агрегат целесообразно устанавливать на обратку, где циркулирует охлажденный теплоноситель. Перед ней в обязательном порядке включают фильтр грубой очистки для защиты от возможных загрязнений.

Все приборы и устройства систем отопления желательно подключать через запорную арматуру и байпасы.

Такая установка позволит производить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас может быть нерегулируемым и регулируемым. В первом случае это простая труба, соединяющая подающий и отводящий трубопроводы. Во втором оснащен запорной трехходовой арматурой

Преимущества системы отопления с принудительной циркуляцией:

• Можно реализовать более сложные и разветвленные схемы, увеличить длину контуров;
• Нет необходимости в увеличенных диаметрах труб — насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
• Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
• Углы наклона при прокладке трубопровода соблюдать не обязательно, так как движение теплоносителя стимулируется насосом.

Кроме того, на каждый радиатор можно установить устройства управления и поддерживать оптимальный режим отопления, снижая расходы на электроэнергию и отопление.

Недостатков у однотрубного принудительного отопления всего три:

• зависимость от электроснабжения ;
• шум — некоторое гудение, которое производит работающий насос;
• Стоимость — более высокая по сравнению с гравитационной схемой стоимость устройства.

Обезвредить их достаточно просто. Энергетическая зависимость решается установкой автономного электрогенератора или возможностью перевода системы в режим с естественной циркуляцией.

Чтобы насос работал практически бесшумно, достаточно установить его в нежилом помещении — ванной, туалете, котельной.

В верхних точках магистрали, особенно при принудительном нагреве с закрытым расширительным баком, необходимо предусмотреть возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода — воздухоотделитель

Открытая или закрытая система отопления?

Во избежание чрезмерного повышения гидравлического давления в системе и его скачков устанавливается расширительный бачок. Он забирает лишнюю воду при расширении, а затем возвращает ее в магистраль при охлаждении, восстанавливая баланс системы.

Есть две принципиально разные конструкции, которые определяют внешний вид всей системы.

Открытый расширительный бак представляет собой частично или полностью открытый бак, присоединяемый к магистрали в самой высокой ее точке, сразу после котла.

Для предотвращения перелива жидкости через края на определенном уровне предусмотрен слив, по которому лишняя вода будет стекать в канализацию или на улицу.

В одноэтажных домах компенсирующая способность часто выводится на чердак — в этом случае его необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному бачку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Используется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Предполагает непосредственный контакт горячего теплоносителя с воздухом, в результате чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

1. При монтаже трубопровода самотечных систем обязательно соблюдение уклонов – в этом случае выделяющийся в системе воздух будет выдуваться в бак и атмосферу.
2. Необходимо регулярно контролировать и вовремя пополнять объем воды в баке, не допуская ее чрезмерного испарения.
3. Нельзя использовать антифриз в качестве охлаждающей жидкости, так как при его испарении выделяются токсичные вещества.

Кислород, содержащийся в циркулирующей жидкости, вызывает коррозионное повреждение стальных частей радиаторов, сокращая срок их службы.

Однако есть и плюсы:

• Нет необходимости в постоянном контроле давления в магистрали;
• Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали есть достаточное количество жидкости;
• Доливать охлаждающую жидкость в систему можно даже ведром — достаточно залить расширительный бачок в воду до необходимого уровня.

Бак расширительный закрытый представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одна полость заполнена воздухом, вторая соединена с магистралью.

При нагреве теплоноситель, увеличиваясь в объеме, выталкивает мембрану в сторону воздушной камеры, играющей роль демпфера. По мере остывания воды гидравлическое давление снижается, и сжатый воздух уравновешивает систему, выдавливая лишнюю воду обратно в трубопровод.

Все закрытые резервуары оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, она выпускает газ и защищает устройство от разрушения

Система с мембранным расширительным баком называется закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая линия.

Компенсационная емкость может быть встроена в любом месте системы, однако чаще всего ее устанавливают на обратке рядом с котлом — для повышения удобства обслуживания.

Закрытая система отопления характеризуется небольшим избыточным давлением. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения в случае ремонта.

Если в трубопроводе есть подъем, то его размещают в его верхней точке.

Фотогалерея

Фото

В группу безопасности для контуров отопления входят три устройства: воздухоотводчик, предохранительный клапан и манометр

Групповые устройства предотвращают возникновение избыточного давления, способного разрушить трубопровод и вывести из строя арматуру

Большинство часто устройства, составляющие группу безопасности систем отопления, монтируются на общий полый корпус и размещаются вместе, но могут устанавливаться и по отдельности

Если устройства устанавливаются отдельно друг от друга, то предохранительный клапан должен располагаться над котлом, если вместе, то там монтируется вся группа

Группа безопасности Компоненты

Функциональность устройства

Расположение компонентов

Расположение особенности

Эффективная однотрубная система

При проектировании отопления учитываются многие факторы — наличие стабильного электроснабжения и отдельного помещения для оборудования (котельная, бойлерная), этажность и планировка, эстетичность помещения будущий дизайн и др.

В каждом случае расположение оборудования и способ его подключения будут отличаться.

Для очень маленького помещения — загородного дома — наиболее эффективной станет простейшая самотечная схема последовательного подключения батарей непосредственно в магистральный трубопровод.

При установке двух-трех радиаторов нет необходимости устанавливать большое количество запорной арматуры — в этом случае проще слить воду из системы при необходимости.

В зданиях большей площади система теплоснабжения представляет собой сложную, иногда разветвленную структуру. В этом случае оптимальным вариантом является принудительное с диагональным подключением теплообменных батарей и регулируемым .

Такая схема гарантирует максимальный прогрев области радиатора и возможность регулировки и регулировки режима работы. Для отключения любого из элементов системы не требуется сливать воду со всей линии

Способы подключения радиатора к магистрали

Тепловыделение радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

• Диагональное;
• Боковой;
• Нижний.

Рассмотрим особенности каждого из этих способов более подробно.

Диагональное или поперечное соединение

Диагональное или поперечное соединение наиболее эффективно. Достигается максимальный нагрев батареи по площади, теплопотери практически отсутствуют.

По этой схеме подающий патрубок выводится к верхнему патрубку радиатора, а отводящий патрубок соединяется с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим количеством секций только используется диагональный тип подключения.

Боковое или одностороннее подключение

Боковое или одностороннее подключение позволяет добиться равномерного нагрева всех секций устройства.

Для присоединения подающий и отводящий трубопроводы опускаются с одной стороны. Чаще всего такое подключение используется с отопительным прибором с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с потоком сверху вниз равна 97%. При обратном движении теплоносителя — снизу вверх — этот показатель составляет 78%

Нижнее подключение радиатора к трубе

Нижнее подключение — не самая эффективная схема отопления. Однако его устраивают довольно часто, особенно когда магистральный трубопровод спрятан под полом.

Впускной и выпускной патрубки выведены к нижним патрубкам, расположенным по разные стороны радиатора.

Коэффициент теплопередачи при нижнем подключении радиаторов 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление получило широкое распространение в сфере частного строительства.

Основными причинами являются относительно невысокая стоимость конструкции и возможность ее монтажа своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость — теплоотдача других элементов системы не изменяется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство линии стоит минимальное количество труб;
• Характеризуется малой инерционностью и временем прогрева за счет меньшего, чем у двухтрубного, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральная труба спрятана;
• Установка арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настроить режим работы всей конструкции, а также отдельных ее элементов;
• Простая и надежная конструкция;
• Простота установки, обслуживания и эксплуатации.

При подключении приборов управления и контроля к системе отопления возможен перевод ее на полностью автоматический режим работы.

Возможна интеграция с — в этом случае можно задать программу оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Однотрубная линия отопления может быть полностью скрыта отделкой. Такой прибор не только не портит внешний вид помещения, но и становится его деталью — предметом интерьера

Основным недостатком однотрубного теплоснабжения является неравномерность нагрева теплопередающих батарей по длине линия.

Охлаждающая жидкость охлаждается при движении по контуру. Из-за этого радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Поэтому рекомендуется устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю более равномерно прогревать контуры отопления, однако при достаточной длине трубопровода наблюдается существенное его охлаждение.

Уменьшить негативное влияние этого явления можно двумя способами:

1. В удаленных от котла радиаторах увеличено количество секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя равномерно прогревать помещения.
2. Составляют проект с рациональным размещением тепловыделяющих устройств в помещениях — самые мощные устанавливаются в детских, спальнях, «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя гостиная и кухня уходят, заканчиваются нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий площадью до 150 м². Для таких домов наиболее выгодно однотрубное отопление.

Выводы и полезное видео по теме

К однотрубной теплотрассе подключаются не только радиаторы, но и контуры теплого пола. На видео показано, как осуществить такую ​​установку.

Однотрубное отопление — простая и надежная система. Однако для эффективного обогрева необходимо тщательно подбирать отдельные его элементы. Для этого желательно обратиться за консультацией к специалисту, где вам помогут выполнить сметный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или у вас есть практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь делиться своими знаниями в комментариях ниже.

вертикальные и горизонтальные виды, чертежи

Содержание статьи:

• Способы разводки системы отопления
• Разновидности систем, основанных на принципе движения теплоносителя
• Однотрубная и двухтрубная разводка
• Выбор метода распределения тепла
• Установка своими руками
• Ошибки самостоятельной установки

Схема отопления в частном доме может быть обустроена по-разному. Подходящие должны быть выбраны на этапе проектирования. Способ выбирается с учетом финансовых возможностей и параметров помещения.

Способы разводки системы отопления

Количество отопительных контуров в доме зависит от количества комнат и размера комнат

Важнейшей характеристикой системы отопления является ее электропроводка. Под этим понятием подразумевается устройство теплотрассы и способ подключения к ней радиаторов и теплообменников. С помощью разводки намечается маршрут, по которому теплоноситель будет двигаться от отопительного прибора в помещение.

Способ подключения теплообменных аппаратов также зависит от типа проводки. Различают два вида разводки системы отопления: горизонтальную и вертикальную.

Вертикальная

При вертикальной системе разводки рабочие будут вертикальными стояками. К ним в горизонтальном положении подключаются теплообменные устройства. Стояки будут проходить через все помещения, расположенные друг над другом. Если используется однотрубный вид, горячая вода течет из стояка через батарею. Затем она возвращается к стояку. Таким образом происходит движение по этажам.

Двухтрубная система предусматривает установку двух стояков, расположенных параллельно друг другу. Один из них будет сервером, второй — обратным. Работа рассчитана таким образом, что охлаждаемый теплоноситель не проходит в подающий стояк.

Вертикальная планировка двухэтажного дома

Горизонтальная система для одноэтажного дома

Горизонтальный

При горизонтальной разводке магистральная труба выполняет функцию стояка. Прокладывается через все помещения, затем подключаются теплообменники. При такой разводке может использоваться как двухтрубная, так и однотрубная система.

Вертикальный вид используется только в многоэтажных зданиях. Для небольших одноэтажных домов используется горизонтальная разводка.

Разновидности систем, основанных на принципе движения теплоносителя

Обогрев помещения будет происходить при движении горячей воды по контуру. По принципу движения теплоносителя различают два типа систем. Они могут быть естественными (гравитационными) или вынужденными.

Самотечное

При установлении естественной циркуляции нагретый теплоноситель ускоряется. Силы должно хватить, чтобы пройти весь путь. Для этого в системе после теплогенератора установлен ускорительный коллектор. Это вертикальный отрезок трубы. Спускаясь с него, теплоноситель под действием своей гравитации набирает скорость.

Для сохранения скорости, набранной при спуске, трубопровод проложен с уклоном 3%. При таком угле теплоноситель будет двигаться вниз без препятствий.

Принудительная

Для создания принудительной циркуляции необходимо установить на обратке специальные насосы. Благодаря установке такой системы обеспечивается движение воды по маршруту любой сложности. Но обращение напрямую зависит от подачи электроэнергии. При отсутствии питания система перестает работать.

Принудительная циркуляция охлаждающей жидкости

Гравитационная циркуляция

Однотрубная и двухтрубная разводка

В зависимости от способа подачи теплоносителя к радиаторам разводка труб отопления делится на однотрубную и двухтрубную.

Однотрубное соединение

Однотрубная система для небольших помещений

Однотрубная система представляет собой одну трубу, образующую замкнутый контур. К нему подключены отопительные приборы из всех комнат. Преимуществами этого метода являются возможность организации естественного движения теплоносителя по трубам. Для эксплуатации нет необходимости дополнительно приобретать циркулярный насос.

Также к преимуществам однотрубной системы можно отнести:

• возможность экономии, так как для соединения требуется минимальное количество материалов;
• схема подключения очень проста, с ней справятся даже новички;
• простые расчеты нагрузки на элементы.

Но у такой системы есть большой минус. Все отопительные приборы, расположенные дальше от котла, нагреваются хуже. Происходит это потому, что во время движения теплоносителя его температура снижается. Комнаты в квартире или доме, расположенные дальше от котла, будут недостаточно обогреваться.

Проблема может быть решена следующими способами:

• В дальних комнатах увеличить количество секций на радиаторах.
• Вставьте в каждый радиатор клапаны, которые будут регулировать давление.
• Вставьте в систему насос, который будет способствовать быстрому движению воды и ее равномерному распределению по всем устройствам.

Однотрубная система разводки хороший вариант для обогрева частного дома площадью до 100 кв. В этом случае никаких дополнительных устройств не требуется.

Двухтрубное подключение

При двухтрубной системе отопление помещения происходит быстрее

Двухтрубная система подключения предполагает подключение устройств к обратке и подающей трубе. Это приводит к значительному увеличению материальных затрат. Положительным моментом является возможность регулировать температуру отдельно на каждом радиаторе.

Наиболее часто используемая вертикальная разводка системы отопления многоквартирного дома. Двухтрубная система для частного дома монтируется следующим образом:

• На уровне пола трубы проложены на первом этаже. Сам трубопровод должен начинаться в котельной рядом с котлом.
• Установлены вертикальные трубы. По ним вода будет подаваться к отопительным приборам;
• Выходной патрубок охлаждающей жидкости выходит из каждого радиатора.

При монтаже двухтрубной системы следует учитывать, что при нижней разводке необходимо организовать регулярный выход воздуха из системы. Для этого монтируются дополнительные комплектующие и расширительный бак.

Радиальная разводка отопления

Возможна лучевая разводка с коллектором

Радиационная система применяется в многоэтажных домах для организации поквартирного отопления. В этой ситуации в каждой квартире устанавливается теплосчетчик. Радиальная разводка позволяет устанавливать отдельные теплосчетчики с выводом на трубопровод. Благодаря этому жильцы могут считать и платить только за то тепло, которое они потребили.

В индивидуальных домах применима схема разводки трубопроводов по этажам, что снижает потери тепла.

Выбор способа разводки отопления

При выборе системы отопления необходимо обратить внимание на следующие нюансы:

1. Система должна быть максимально автоматизирована для обеспечения необходимого уровня безопасности.
2. Износостойкость элементов – выбирать оборудование необходимо с учетом его надежности в эксплуатации.
3. Бюджетность: однотрубные схемы в 1,5 раза дешевле двухтрубных.

Важно учитывать высоту дома, площадь помещения, стабильность электроснабжения. Важную роль играет назначение на дому. Если он предназначен для круглогодичного проживания, рекомендуется установить разводку с принудительной циркуляцией.

Монтаж своими руками

Перед покупкой материалов составляется схема отопления и рассчитывается количество труб, арматуры

Одной из самых затратных работ при строительстве частного дома считается система отопления. Поэтому многие владельцы домов пытаются сделать проводку самостоятельно.

Все работы с системами отопления следует начинать с создания проекта. Он прописывает мощность котла, привязан к планировке здания, площади, высоте потолков.

Необходимо учитывать тип топлива, которое будет использоваться в системе. Это может быть газ, электричество, дрова или дизельное топливо.

Чертеж систем электропроводки

После составления проекта рисуется схема электропроводки труб. На чертеже указано количество радиаторов, их расположение, тип используемых отопительных приборов. Чертеж очень важен для начала работы, так как он помогает наглядно представить систему и спланировать необходимое количество материалов.

Ошибки монтажа своими руками

Неправильный расчет отопления приводит к неоправданным затратам

При монтаже системы отопления важную роль играют предварительные расчеты. Разводка труб отопления в частном доме, уложенная с дефектами, может привести к большим финансовым затратам на исправление. При выборе газового или электрического котла в первую очередь нужно ориентироваться на площадь помещения. Но этого недостаточно. При установке котла, уровень мощности которого превышает требуемые параметры, потребуются дополнительные затраты на оборудование.

Основные ошибки, которые допускают новички при монтаже системы отопления своими руками:

1. Неправильно подобранные трубы. Если использовать трубы разного диаметра, это приведет к нарушению давления в месте соединения.
2. Неправильный выбор отопительного контура. Это важный момент, который рассчитывается индивидуально для каждого проекта. Схему можно заказать у дизайнеров.
3. Мощность радиатора должна строго соответствовать площади помещения. Расчеты рекомендуется делать отдельно для каждой комнаты.

Часто новичкам становится сложно выбрать циркуляционный насос. Есть программы, считающие сопротивление, создаваемое приборами. Нагрев не будет работать, если давление насоса меньше сопротивления.

Организация отопления в вашем доме – это комплекс мероприятий, сложных физически и финансово. Чтобы избежать лишних трат, нужно тщательно подходить к планированию каждого шага.

Однотрубная система отопления: варианты устройства, способы подключения

Содержание статьи:

• Принцип работы
• Плюсы и минусы однотрубной системы
• Методы установки
• Варианты подключения радиатора к магистрали

Однотрубная система водяного отопления предназначена для отопления частных и муниципальных домов и квартир. Его выбирают домовладельцы, желающие установить схему, не требующую больших вложений. Это более выгодный вариант по сравнению с другими видами разводки, например, коллекторной или двухтрубной. При выборе такой системы полезно заранее ознакомиться с принципом ее работы, преимуществами и недостатками, вариантами устройства и способами подключения.

Принцип действия

В однотрубной системе температура в последнем радиаторе всегда будет низкой и в помещении холодно

Каждая водяная система работает по принципу теплообмена между циркулирующим по контуру теплоносителем и воздуха, содержащегося в отапливаемом помещении. Подача воды к батареям осуществляется в зависимости от планировки помещения, где они установлены. Подача воды осуществляется с помощью лежаков по горизонтальному трубопроводу магистрального типа или вертикальным стоякам. Виды разводки системы реализуются с учетом того, как проходит теплоноситель по контуру, и делятся на два вида:

• гравитационные, когда теплоноситель движется самотеком;
• с принудительной циркуляцией.

Для стабильной работы любой системы необходимо, чтобы диаметр раздаточной трубы превышал размер входных отверстий радиаторов. Это правило не распространяется на вертикальные стояки, в которых теплоноситель стекает вниз за счет силы тяжести.

Отличие однотрубной и двухтрубной системы

Однотрубная система отопления работает от агрегатов, соединенных одной трубой. Теплоноситель в нем должен быть подключен последовательно к каждому прибору. В двухтрубной схеме предусмотрены две трубы, предназначенные для подающего и обратного стока, в этом случае теплоноситель по трубе поступает к батареям, а по обратному выходу поступает в котел. Основное отличие однотрубной разводки в том, что радиаторы подключаются к единой распределительной линии.

Плюсы и минусы однотрубной системы

Однотрубная система больше подходит для небольших домов с небольшой площадью обогрева.

Однотрубная система отопления любой квартиры или частного дома прогревается быстрее, чем двухтрубная. Если соблюдать правила монтажа, система будет хорошо сбалансирована, начнётся равномерный обогрев помещений. Эта схема выбрана для эстетичного вида, так как для разводки нужна всего одна труба. Помимо основных преимуществ при разводке однотрубного типа, вы можете подключить кран к батарее, что позволит снять ее, не отключая всю систему отопления. Такой тип схемы целесообразно устанавливать в небольших частных домах, это более экономичный вариант, в отличие от двухтрубного метода.

Из минусов схемы с одной трубой указывают трудности с регулировкой температурного режима в помещениях. Для этого нужно использовать полипропиленовые термоклапаны или радиаторные регуляторы. Помимо регулировки, нужно создать сильное давление и установить мощные насосы с баками для расширения в максимальной точке контура. Если дом двухэтажный, теплоноситель должен идти сверху. В больших домах иногда приходится увеличивать количество секций в батареях, из-за чего приходится увеличивать их длину и затрачивать дополнительные силы на размещение.

Способы монтажа

Однотрубное отопление в частном доме может быть открытым или закрытым, вертикальным или горизонтальным, с нижней или верхней разводкой, естественной или искусственной циркуляцией теплоносителя.

Системы с естественной и принудительной циркуляцией

Естественная циркуляция, при которой бак находится вверху помещения, создавая давление, насос отсутствует

Система с естественной циркуляцией считается наиболее распространенной. Раньше однотрубное типовое отопление такого типа устанавливалось во всех одноэтажных домах, в том числе и с печным отоплением. В ее план входит бак с расширителем, расположенный под потолком, в который стекает вода из котла. Затем самотеком поступает в газовые или автоматические радиаторы по трубам.

Сейчас в большинстве многоэтажных и частных домов устанавливаются автоматические котлы со встроенными циркуляционными насосами.

При необходимости установки котла с комплексной автоматикой насос для него устанавливается отдельно во избежание перегрева при возгорании топлива до предельных температур. Контуры с принудительной циркуляцией позволяют реализовывать проекты повышенной сложности, их часто используют для монтажа и подключения теплых полов. Принудительная циркуляция актуальна для многоэтажных домов или домов с мансардными конструкциями.

Открытая или закрытая система отопления

Бак в открытой системе сообщается с воздухом, необходимо доливать воду по мере ее испарения

В открытых системах, которые очень распространены, уровень воды внутри бака повышается после перегрева и снижается при охлаждении. Их дополняют баки с патрубками для сброса избыточного пара и атмосферного давления. Автоматизированные устройства, работающие на газе, пеллетах или мазуте, дополняются компактными расширительными баками, которые компенсируют расширение при минимальном давлении.

Так как от температуры будет зависеть само давление, то при отсутствии неисправностей котел сам отключается, давление в нем падает. Если котел работает на торфяном топливе, угле или дровах, процесс горения в нем невозможно остановить быстро, что может вызвать перегрев воды.

Конструкция открытой или закрытой системы обязательно должна включать расширительный бак, полипропиленовый насос, клапан для выпуска пара и контур автоматической подпитки. Для твердотопливных котлов чаще используют закрытые системы.

Горизонтальная и вертикальная компоновка

Вертикальная система, предназначенная для многоэтажных домов

Выбор варианта однотрубной схемы одноконтурного типа полностью зависит от типа строения, этажности здания и других факторов . Для небольших домов идеальным вариантом считается горизонтальная обвязка необходимого диаметра. В зданиях площадью более 60 кв.м. а при числе комнат более трех рекомендуется использовать горизонтальную схему, если речь идет о здании с одним этажом, и вертикальную для двухэтажного. Во втором случае проводка устанавливается на втором этаже, затем протягивается сверху вниз, после чего подводится к котлу.

Вертикальная разводка в однотрубной системе отопления в основном применяется в многоэтажных домах, где вода уходит на чердак или на верхний этаж и сливается вниз по отдельным стоякам, после чего проходит через радиаторы. Такая схема называется Ленинградской.

При горизонтальном подключении трубы располагаются горизонтально, а отопительные приборы подключаются друг за другом. Этот способ актуален для одноэтажных зданий, так как доставляет гораздо меньшую трудоемкость.

Варианты подключения радиатора к магистрали

Для подключения аккумуляторов к магистрали используются различные варианты и схемы. Эффективность подачи теплоносителя зависит от способа, поэтому так важно выбрать наиболее подходящий.

Диагональное

Диагональное подключение считается наиболее эффективным, эта схема используется производителями при испытаниях отопительных приборов. Другие варианты хуже отдают тепло. Также диагональный способ достаточно универсален, что позволяет использовать его как в однотрубной, так и в двухтрубной схеме.

Боковая

Если сравнивать с диагональной, то при боковом подключении эффективность обогрева будет несколько ниже, примерно на 2%, если в батарее не более 10 секций. Если радиатор имеет большую длину, его дальние края не будут полностью прогреваться или останутся холодными. Во избежание проблем в панельных батареях устанавливают расширители потока – специальные трубки, которые подводят теплоноситель к середине. Подобные устройства можно размещать в батареях из алюминия или металлических сплавов для повышения теплового КПД.

Нижнее соединение

Диагональное соединение

Боковое подключение

Нижнее

Нижнее или седловидное подключение считается наименее эффективным, потери тепла при нем достигают 12-14%. К тому же этот вариант наиболее эстетичен, так как трубы укладываются на пол или под ним. Проблема с потерями тепла решается покупкой более мощных батарей для повышения температуры в помещении.

Идеально подобранная электрическая схема устраняет потери тепла и помогает предотвратить чрезмерный расход топлива. Однотрубная система отопления для частного дома или многоэтажного дома – выгодный и доступный вариант для тех, кто хочет сэкономить и обеспечить помещения теплом.

Как правильно установить отопление в частном доме: Будь то однотрубное двухтрубное

• Выбор системы отопления
• водяное отопление Характеристики
• Преимущества и недостатки
• Разновидности двухтрубной системы отопления
• Двухтрубная система отопления с вертикальной разводкой в ​​одноэтажном доме
• Внешний вид
• Вертикальное расположение двухтрубной разводки в двухэтажном доме
• Двухтрубная система отопления с нижней разводкой
• Монтаж двухтрубной системы отопления

Отопление — один из важнейших факторов комфорта. И это становится важными инфраструктурными установками. Ведь нужно знать, как устроить систему отопления в доме, чтобы не ошибиться и добиться равномерного нагрева радиаторов

Выбор системы отопления

Сначала выберите систему отопления, которую вы собираетесь использовать в своем доме.

Самая распространенная в домах водяная система отопления, которую мы и рассматриваем. Создайте проект, в котором предусмотрите котел, радиаторы, коммуникации, приборы контроля температуры и управления всей системой. Рассчитайте необходимую мощность системы, исходя из площади и объема помещений дома.

Также составьте список необходимых материалов, оборудования и инструментов. Покупайте все по списку. Некоторые инструменты можно не покупать, а арендовать.

Также следует учитывать и особенности системы отопления, прежде чем приступать к установке.

водяное отопление Характеристики

На сегодняшний день можно выделить две основные группы водяного отопления, это двухтрубные и однотрубные конструкции. В случае второго варианта, надо отметить, он более дешевый и простой. Довольно хорошим решением будет установка одноэтажного дома, но в случае относительно больших площадей, в частности, и нескольких этажей, наиболее подходящей для этого будет двухтрубная система отопления.

В зависимости от выбора отопления зависит батарея отопления

В первую очередь необходимо рассмотреть все положительные и отрицательные особенности такой системы обогрева батареи.

Даже несмотря на более высокую стоимость, такие системы можно встретить гораздо чаще, чем однотрубные, поскольку они наиболее подходят для установки в многоэтажных зданиях, а также строениях сложной конфигурации.

Следует отметить, что все необходимые решения по организации отопления должны приниматься еще на этапе строительства здания. Но в то же время допускается и установка в уже построенных зданиях, хоть и несколько сложнее.

Двухтрубная система отопления получила свое название по характеристике част. В частности, это способ перемещения теплоносителя. Точнее, после нагрева теплоноситель движется по одной трубе к радиатору, а она идет с ним и возвращается к отопительному прибору по другой. Следует, однако, отметить, что все нагреватели подключены параллельно, что, следовательно, позволяет независимо регулировать температуру.

Говоря о достоинствах данной конструкции следует отметить следующее:

• Во-первых, все радиаторы имеют одинаковую температуру.
• Кроме того, возможна установка термостата, который будет полностью контролировать температуру в помещении.
• В случае выхода из строя одного из своих устройств остальные продолжают работать без перерыва.
• Также основополагающим фактором популярности является возможность использования данного типа системы во всех зданиях.

Рассматривая непосредственно недостатки, нельзя не отметить:

• Довольно большое количество труб и соединительных элементов, что значительно увеличивает стоимость системы.
• Процесс довольно сложной установки системы.
• Кроме того, непосредственно сама система имеет достаточно большую стоимость, по сравнению с одной трубой ее цена будет в несколько раз выше.

Разновидности двухтрубной системы отопления

Говоря о разновидностях системы отопления, следует отметить, что ее классификация аналогична однотрубной, точнее, такое отопление можно оборудовать с принудительной циркуляцией воздуха или естественной , причем имеют горизонтальную и вертикальную проводку.

Говоря о системе с естественной циркуляцией, следует отметить, что ее работа происходит за счет нагрева, в результате изменения плотности воды.

При применении данной системы можно наблюдать ряд недостатков, кроме того, среди них:

• Учитывая температуру в котле и радиаторах, следует отметить, что она часто меняется, причем скачкообразно.
Устройство трубопроводов
• не может превышать общепринятых норм, т.е. 30 м.
• Кроме того, достаточно высок риск воздействия инея на банку и радиатор.
• И последнее — необходимость больших труб, что значительно удорожает строительство.

Двухтрубная система отопления с вертикальной разводкой в ​​одноэтажном доме

Среди особенностей данного варианта обустройства отопления — возможность установки трубы большого диаметра, а также довольно высокое давление, за счет разница уровня подачи теплоносителя и обратки. При установке нужно соблюдать уклон. В этом случае есть небольшой недостаток, в такой ситуации может понадобиться дополнительная установка расширительного бака, который устанавливается на чердаке.

Система отопления без использования насоса.

Если говорить о достоинствах, то конечно именно отсутствие затрат на электроэнергию (насос, который постоянно потребляет 100 ватт в час) что за месяц экономит прилично бюджету. И особенно такая система будет актуальна в районах с перебоями в электроснабжении.

Для тех, чей выбор пал на двухтрубную систему отопления с верхней разводкой, наверное мало интересует то, что все трубы будут располагаться под потолком. Расположение элементов в этом случае предполагает установку окон подающей трубы, при этом бачек устанавливается непосредственно под потолком. При реализации этого решения следует учитывать то, что циркуляция теплоносителя в этом случае может быть несколько уменьшена за счет уменьшения длины стояка. А кроме того, в каждой из комнат будет оборудована труба.

Соблюдение уклона труб, Позволяет обеспечить циркуляцию и избежать завоздушивания системы отопления.

Также следует отметить, что при небольшом расстоянии от окна до потолка придется делать вырез в потолке, тем самым утепляя верхнюю часть бака, для того, чтобы он еще оставался в отапливаемом помещении. Но возможно решение с помощью расширительного бачка.

В этом случае размер бака будет несколько больше, за счет чего стояк и немного длиннее. Но необходимо учитывать то, что технологическую воду отводить в систему не представляется возможным, в связи с отсутствием возможности объединения емкостей.

Кроме того, следует отметить и сборку реверсивных звеньев, которая также осуществляется под потолком или возле пола, более производительна. Но необходимо учитывать то, что двухтрубная система отопления частного дома, схема которой представлена ​​ниже, не допускает использования соединительных элементов, так как избежать этого недостатка в этом случае практически невозможно.

Закрытая система обогрева с использованием насоса и расширительного бака позволяет использовать трубы меньшего диаметра и добиться равномерного прогрева батареи.

Внешний вид

Таким образом, трубы, установленные над окнами и потолком, портят внешний вид помещения. И к тому же из-за потолка терялась некоторая часть тепла, что, должно быть, было почти улучшением температуры. Именно поэтому иногда применяют двухтрубную систему отопления, схема которой представляет собой соединение трубопровода под радиаторами, но при этом устраняются все недостатки.

Использование терморегуляторов позволяет равномерно распределить прогрев батарей по отдельным помещениям.

Также следует отметить тот факт, что при подаче теплоносителя редко, а точнее почти никогда не возникают пробки, т.к. довольно большое давление в стояке. Следует отметить и то, что при включении в контур насоса допускается использование трубок минимальных размеров.

Вертикальное расположение двухтрубной разводки в двухэтажном доме

При закладке двухтрубной системы отопления в двухэтажном доме именно вертикальная разводка становится более эффективной. Это происходит потому, что из-за высоты радиатора сильно увеличивается циркуляция воздуха. Этот фактор определяет поступление воды в распределительный бачок, расположенный на чердаке, затем по наклонным магистралям теплоносителя быстро направляется к радиатору.

В этом варианте, в отличие от предыдущего, допускается подключение расширительного бачка. Кроме того, используя угольный или дровяной котел, достигается полная автономность и независимость от электричества.

Более удачным вариантом становится комбинация нескольких систем, речь идет о совместном использовании однотрубной и двухтрубной системы отопления. В такой ситуации также остается главное преимущество системы – регулируемая регулировка температуры отдельных помещений.

Также можно рассмотреть еще один вариант, в частности, Это укладка труб в виде системы «теплый пол». При этом они не только будут передавать тепло отопительным приборам, но и дополнительно обогревать полы.

В этой системе есть и недостатки, которые необходимо указать:

• Требуют довольно большого расхода труб.
• В некоторых случаях возникают проблемы при выборе места для установки расширительного бачка.
• Из-за своей громоздкости система портит эстетику помещения.
• Если вы все-таки хотите замаскировать трубку, то дополнительно на украшение уйдет довольно много финансов.
• Второй этаж тогда будет утепляться несколько лучше, чем первый.
• Комбинация расширительного бака и раздачи не всегда возможна.
• И последним недостатком становится отсутствие возможности редактирования в других областях.

В основном используются двухтрубные системы отопления с верхней разводкой из-за их основных преимуществ — высокой скорости циркуляции, при этом полностью отсутствуют тамбуры.

Двухтрубная система отопления с нижней разводкой

Также довольно распространенным является использование и двухтрубной системы отопления с нижней разводкой. Данная конструкция имеет несколько характерных особенностей, среди которых:

• Трубопровод значительно большего диаметра.
• Кроме того, труба монтируется под углом.

Рассматривая систему, следует отметить, что ее монтаж осуществляется в вариации с естественной циркуляцией и принудительной. Обычно система обустраивается в домах с плохим подвалом, а также с плоской крышей.

Обратите внимание, что с помощью нижней разводки, монтируемой под радиаторами или на одном уровне с ними. Основным негативным фактором является относительно частое возникновение воздушных подушек, отсюда необходимость установки кранов Маевского на каждый из радиаторов.

Среди достоинств такой системы можно отметить:

• Достаточно высокий КПД.
• Доступен для установки в незавершенном здании.
• Возможно отключение от отопления отдельных помещений или даже всего этажа.
• Вся система достаточно легко настраивается, кроме того, возможно и перекрытие некоторых радиаторов.
• Элементы запорной конструкции монтируются в одном помещении.

Среди разновидностей такой системы можно отметить параллельную схему с коллектором или размещением радиаторов. В случае размещения коллектора, к радиатору подводится два трубопровода, в частности нагнетательный и подающий. В этом случае все помещения прогреваются немного лучше, но учтите, что система достаточно дорогая, так как требует дополнительных материалов и соединительных конструкций для труб.

Установка двухтрубной системы отопления

Начните установку системы, следуя инструкциям, в зависимости от выбранной системы. В нашем случае — это водяное отопление.

Установите радиатор с помощью молотка и необходимых принадлежностей (креплений). Обычно фурнитура идет в комплекте с нагревательными приборами. Оборудовать помещение теплыми полами, если это предусмотрено проектом.

Рассчитать количество отдельных трубок, переходников, тройников и т.д.. Устройство системы отопления. Сделать подробную схему всех элементов системы с указанием масштаба. Нарисуйте схему, на которой будет проходить общение. В этом случае обратите внимание на расположение электрических кабелей, чтобы случайно не повредить их.

Перед введением в систему отопления стравить воздух из системы, открутив кран до появления воды (при этом воздушная «пробка» выйдет из системы). Запуск отопления квалифицированный платный, иначе котел будет снят с гарантии.

После подключения отопления проверьте все стыки труб и места их присоединения к радиатору, чтобы убедиться в надежности соединений и их герметичности. При необходимости выключите систему и устраните дефекты монтажа.

При монтаже двухтрубной системы отопления следует учитывать ряд правил:

• В обязательном порядке подающая труба должна располагаться над выходом.
• Кроме того, расположение обоих трубопроводов должно быть параллельным.
• Расширительный бак надо ставить, чем котел.
• При сооружении системы естественной циркуляции трубопровод следует устанавливать с уклоном к последнему радиатору.
• Все компоненты обязательно должны быть оборудованы клапанами.
• В трубопроводе не должно быть прямых углов, так как они вызывают возникновение воздушных карманов.
• При сооружении вертикальной электропроводки для установки бака необходима дополнительная изоляция.
• Все размеры соединительных элементов должны полностью соответствовать размерам трубы.
• И конечно же, все крепежные детали, должны быть изготовлены и соответствовать всем требованиям ГОСТов.

Кроме того, при установке в резервуар двухтрубной системы отопления его монтаж должен производиться так, чтобы расстояние до любого из радиаторов было одинаковым. Говоря о материале трубы, отметим, что он выбирается в зависимости от результатов гидравлических расчетов, а также непосредственно от пожеланий владельца. Напоследок прочитайте предлоги на картинках, как правильно выбрать радиатор в зависимости от выбранной системы.

Также предлагаем посмотреть, как монтируется двухтрубная система отопления на видео:

Видео:

Видео:

Видео:

Однотрубная система отопления частного дома дом

Все люди предпочитают жить в комфортных условиях со всеми удобствами. Все хотят уютный и теплый дом. Жителям городских квартир в этом плане проще. А вот владельцам ИЖС приходится беречь себя. Чтобы в комнатах была комфортная температура и в холодную погоду нужно отапливать помещение.

Для этого существует несколько вариантов в зависимости от источника тепла и способа установки. Среди владельцев загородных домов наибольшей популярностью пользуется однотрубная система отопления, монтаж которой обходится дешевле двухтрубной. Однако, чтобы получить максимальную теплоотдачу при минимальных энергозатратах, нужно все правильно рассчитать.

Содержание

• 1 Основные элементы конструкции

• 2 Преимущества и недостатки однотрубной системы

• 3 Зачем нужен теплотехнический расчет?

• 4 Какие существуют типы однотрубных систем?

  • 4. 1 Вертикальная система обогрева

  • 4.2 Система горизонтальной проводки

• 5 Как установить радиаторы?

  • 5.1 С присоединением потока

  • 5.2 С закрывающими секциями

• 6 Последовательность установки одиночной трубы

Основные элементы конструкции

В однотрубной системе отопления нет разводки между подающей и обратной трубами. Поэтому весь ствол условно делится пополам и труба, отходящая от котла, называется подачей, а вторая половина – обраткой.

Что такое однотрубная система отопления или проще говоря «Ленинградка»? Чтобы ответить на этот вопрос, нужно знать, из чего он состоит.

Теплоноситель, попадая в радиаторы, отдает тепло в помещение, остывая

Основные элементы такой системы:

1. Котел, в котором нагревается теплоноситель. Может работать на твердом топливе, электричестве или газе.
2. Нагревательные элементы — радиаторы. Нагретый теплоноситель, попадая в них, отдает тепло помещениям.
3. Расширительный бачок для компенсации расширения охлаждающей жидкости.
4. Элементы разводки труб: трубы, клапаны и краны.

Принцип работы однотрубной системы отопления не зависит от типа отопительного прибора и используемого топлива, в том числе твердого, подробнее о видах которого можно прочитать в нашей статье: https:// aquatechn.com/en/otoplenie/alt_otoplenie/brikety-dlya-otopleniya.html.

Преимущества и недостатки однотрубной системы

Как работает однотрубная система? система отопления частного дома? Теплоноситель (чаще всего вода) нагревается в котле и поднимается вверх, замещаясь холодной водой. Затем она поступает в первый ТЭН, после чего поступает в следующий и возвращается в котел для последующего нагрева. Это создает движение охлаждающей жидкости по системе. При этом в каждом радиаторе происходит потеря тепла и последний в цепочке будет самым холодным. Эта особенность является, пожалуй, единственным недостатком системы.

Как выйти из этой ситуации? Первый способ заключается в увеличении размера каждого последующего радиатора или их количества в помещении. Второй – установка регулирующей арматуры. Третий – использование циркуляционного насоса. Для более эффективной работы системы трубы прокладываются так, чтобы в первую очередь шли радиаторы, расположенные в помещениях с наибольшими теплопотерями. Это могут быть комнаты, окна которых выходят на северную сторону или угол.

С помощью вентиля можно регулировать количество тепла, поступающего в радиатор

Циркуляционный насос подключается там, где теплоноситель имеет наименьшую температуру. То есть в конце возврата.

А вот преимущества однотрубной системы отопления:

• • более низкие материальные затраты по сравнению с 2-трубным;
  • более эстетичный вид, труба проходит над или под полом и ее легче спрятать;
  • выбор направления потока теплоносителя;
  • возможность прокладки труб под дверными проемами;

прокладка теплотрассы не зависит от плана дома и проходит снизу по наружным стенам.

Трубопровод можно спрятать под пол и не испортить внешний вид помещения

Нецелесообразно использовать вертикальную компоновку однотрубных систем, если к стояку подключено более 10 радиаторов.

После установки труб в стену их можно успешно спрятать. Это придаст помещению более эстетичный вид.

Обзор двухтрубной системы отопления с классификацией, достоинствами и недостатками представлен в следующем материале: https://aquatechn.com/ru/otoplenie/razvodka-otopitelnoj-systemy/dvuxtrubnaya-sistema-otopleniya-chastnogo -дома.html.

Зачем нужен теплотехнический расчет?

Чтобы узнать необходимое количество тепла для обеспечения комфортных условий в помещении, необходимо произвести теплотехнический расчет. Для этого есть специальные программы. Сделав правильный расчет однотрубной системы отопления, вы будете знать, какие радиаторы выбрать и сколько, необходимая мощность котла отопления.

Правильный расчет позволит выбрать необходимое вам количество снаряжения. И вам не придется переплачивать, взяв товар про запас. Кроме расчета необходимо сделать схему разводки системы отопления. Это будет очень полезно во время установки. Правильнее всего, когда схема однотрубного отопления частного дома чертится на плане здания, выполненном в удобном масштабе. Так можно рассчитать необходимую длину трубопровода.

Какие существуют типы однотрубных систем?

По схеме установки:

• вертикальная
• горизонтальный.

Способ подключения:

• ассоциированный;
• тупиков.

Метод циркуляции:

• самотек;
• принудительно.

В зданиях высотой более 30 метров установка систем с естественной циркуляцией нерентабельна.

Вертикальная система обогрева

При вертикальной разводке вода нагревается, поднимается по стояку, откуда по распределительным трубам проходит к радиаторам.

Движение теплоносителя происходит естественным путем. Эффективность системы достигается использованием труб большого диаметра и расположением магистрали под уклоном. Такие трубы сложнее спрятать. Однако этот недостаток перекрывается независимостью от источника питания.

Примеры вертикальной однотрубной системы с верхней разводкой

Система горизонтальной разводки

В отличие от вертикальной, однотрубная горизонтальная система отопления не имеет подающего стояка. Магистраль может монтироваться в самой конструкции пола или проходить над ней. В первом варианте во избежание теплопотерь необходимо провести утепление труб. Линия подачи также имеет уклон.

Во избежание потерь тепла трубы, проложенные в полу или стенах, должны быть изолированы

Как установить радиаторы?

Существует два способа подключения нагревательных элементов к системе:

• с присоединением потока;
• с замыкающими секциями.

С проточным соединением

Вода, поступающая сверху в последовательно соединенные радиаторы, на всем протяжении значительно охлаждается. При этом регулировать температуру последних в контуре прибора с помощью отводов невозможно. Из-за этого подобный способ применяют на небольших площадях.

С запорными участками

В отличие от системы с проточным присоединением, в этой между патрубками входа и выхода радиатора монтируется закрывающий участок трубы. Его диаметр должен быть на один размер меньше основной лески. Этот завершающий раздел называется обходом. Чем эта система лучше? Вода из стояка распределяется в два потока. Часть идет на радиатор, а часть дальше по системе.

Чаще всего радиаторы подключаются к системе с помощью байпаса — так гораздо удобнее обслуживать всю систему.

Возможно подключение регулирующих клапанов на входе в радиатор и это не повлияет на основной поток.

При необходимости ТЭНы можно полностью отключить. Это позволяет регулировать температуру во всех комнатах.

Также вы можете найти полезный материал по выбору радиаторов отопления: https://aquatechn. com/ru/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html.

Последовательность монтажа однотрубной

В какой последовательности выполняются работы:

1. Монтаж котла отопления
2. Отделка стен, на которые будут крепиться радиаторы. После установки сделать это не получится, так как расстояние до стены будет 3-5 см.
3. Следующим шагом является починка отопительных приборов.
4. Обозначение мест крепления труб, оборудования и врезок.
5. По меткам нарезаются трубы и соединяются с отводами.

Монтаж трубопровода осуществляется последовательно. Начинают от котла отопления, подключают все радиаторы вместе с установкой всех элементов системы.

В заключение необходимо заполнить систему водой и проверить ее работу.

При прокладке трубопровода следить за отсутствием обратного уклона. Это может привести к завоздушиванию системы и ее выходу из строя.

В частном домостроении можно сделать отопление от 2 независимых источников. Для этого поставьте котел в топку и проведите от него линию. Параллельно подключить газовый или электрический котел. Получите 2 источника тепла на выбор.

Схемы систем отопления в частных домах. Схема разводки системы отопления

Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

Начало работ

Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

Основные компоненты

Ключевые компоненты системы отопления, влияющие на электрическую схему:

• Тип топлива.
• Тип котельного оборудования, его основные показатели и мощность.
• Тип нагревательных устройств.
• Характеристики помещения (этажность, теплоизоляция, площадь, другие характеристики).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

Котлы

Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых не превышает 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы – радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

Установка

При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

Существует два основных типа систем отопления. Он:

• Естественный (гравитационный).
• Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

Схема системы отопления в частном доме может быть реализована в виде:

• Горизонтальная система с использованием циркуляционного насоса.
• Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены над уровнем пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

Вертикальная однотрубная система

Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

Двухтрубная система

Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

Расход трубопроводов зависит от типа подключения котла к системе отопления — однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м ² . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Излучающая система

Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.
