Вдавливания свай метод и технология

Вдавливание свай – способ создания надёжного свайного фундамента. Данный вариант установки свай подходит для последующего возведения самых разнообразных конструкций, начиная от одноэтажных домов и заканчивая многоэтажными комплексами.



Процесс работы сваевдавливающей машины.

Метод погружения вдавливанием применяется на плотных по структуре грунтах. Это обеспечивает стойкость конструкции и полностью исключает возможность её расшатывания. В процессе погружения острия конструкций в почву, грунт дополнительно уплотняется. Уменьшение рыхлости подстилающей поверхности также позволяет использовать гораздо меньшее количество свай для возведения конструкций любой сложности.



Технология вдавливания свай

Основа данного способа погружения металлоконструкции в грунт – статическое вдавливание в почву под давлением или высокой нагрузкой. Само вдавливание включает в себя всего два шага:

1. Погружение свай вдавливанием.
2. Значительное уплотнение грунта вокруг конструкции путём давления.

Схема вдавливания сваи в грунт.



А вот сама технология подготовки и непосредственного погружения свай включает несколько большее количество этапов:

1. Монтаж технического оснащения.
2. Загрузка в оборудование контргруза.
3. Размещение оборудования в необходимой области.
4. Захват и размещение в копре приспособления для вдавливания.

Метод погружения свай может разниться. В каждом конкретном случае технология вдавливания отличается незначительным образом.

Типы вдавливания металлических свай

Различают три основных вида вдавливания металлических свай:

1. Линейный тип. Предполагает работу на площадках для строительства открытого типа. При данном типе вдавливания, сваи плотно устанавливаются в один ряд.
2. Точечный тип. Предполагает погружение стабилизационных или анкерных элементов. Подходит для реставрационных и восстановительных работ с условием сохранения окружающих мест.
3. Кустовой или координатный тип. Предполагает многорядное, сплошное расположение многочисленных элементов. Перемещение оборудования при этом происходит по поперечным или продольным линиям.



Наиболее оперативными и производительными являются кустовой и линейный метод. При помощи их, можно возводить самые громоздкие сооружения в очень короткие сроки.

Оборудование для погружения

Для осуществления процедуры погружения конструкции, используются сваевдавливающие машины или как их ещё называют гидравлические копры, а также сваевдавливающие установки.

Сваевдавливающие машины хороши тем, что для их работы не нужны дополнительные механизмы и какое-либо оборудование. Технология работы таких машин выглядит следующим образом:

• Разобранное оборудование по частям доставляется на площадку для строительства.
• Оборудование собирается в функционально-законченный механизм.
• Площадка для работы выравнивается.
• Строители производят разметку точек для будущего вдавливания свай.

Гидравлический копер или сваевдавливающая машина.



Гидравлический копер имеет несколько преимуществ перед сваевдавливающей установкой. Машина более оперативно устанавливает конструкции, а также имеет гидравлические цилиндры, которые отлично справляются с погружением свай в площадку, что отличается уклоном до 15%. Таким образом, такой метод не предусматривает предварительного разравнивание почв до идеально ровных параметров.

Сваевавливающая установка имеет более сложное строение механизма. Установка работает следующим образом:

• Установку помещают в место будущего вдавливания.
• Установку анкеруют дополнительным грузом.
• Оборудование выравнивается вручную.
• Свай вдавливают.
• Дополнительные анкерные грузы снимают.
• Установка передвигается на другую позицию для следующего вдавливания.

Установка имеет невысокую стоимость. Если установку необходимо перемещать на другие позиции быстро, специально для этой цели используется самоходное шасси.

Сваевдавливающая установка.



Основным отличием работы машины и установки для вдавливания свай является предварительная подготовка площадки: в последнем случае зачистка места строительства должна быть более тщательной, что отнимает значительное количество времени.

Область применения

Вдавливание свай – технология, которая применяется для строительства самых различных объектов. При городском строительстве, метод вдавливания будет уместен в следующих случаях:

1. Возведение здания около старых или разрушенных построек.
2. Строительство в зоне отдыха.
3. В случае строительства в условиях запрета установки ударным путём.
4. При постройке здания в непосредственной близости других зданий.
5. При строительстве в местах с возможными оползнями.
6. В случае строительства на площадках, имеющих значительный уклон почвы.
7. Возведение зданий в исторических центрах.

Схема расположения свай в фундаменте.



В городских условиях установка свай вдавливанием сопутствует в строительстве ТРЦ и возведении высоток, а также подземных и наземных многоэтажных парковках.

Метод вдавливания в условиях строительства промышленных объектов также имеет массу преимуществ. Он уместен в случаях, когда:

1. Строительство производится в условиях наличия агрессивных подземных вод.
2. Строительство включает в себя работу с тяжелыми грунтами.
3. Возведение будущего здания производится вблизи рудников или работающих скважин.
4. Строительство фундамента включает в себя составные сваи, отличающиеся большим сечением.
5. Предполагается реконструкция или устройство конвейерных установок.

Это только сжатый перечень возможных условий, в которых установка конструкций путём вдавливания будет как нельзя уместной. Вдавливание исключает динамические нагрузки и резкие удары, которые способны сотрясать окружающие объекты и способствовать их разрушению.

Преимущества технологии

Схема расположения основных элементов в сваевдавливающей машине.



Метод погружения свай в почву вдавливанием имеет собственные неоспоримые преимущества. Основными из них являются следующие:

• Ударные нагрузки с различной амплитудой полностью отсутствуют, исключая их разрушительное влияние на окружающие объекты, полуразрушенные здания, рудники или стволы шахт.
• Дополнительное оборудование для работы с фундаментом не требуется.
• Также метод не требует наличия лидерных скважин.
• Скорость проведения работ является особенно высокой.
• Не требуется проведение дополнительных мероприятий и кропотливой подготовки площадки к будущему вдавливанию.
• Уплотнение почвы размер на 2-3 диаметра сваи вокруг места погружения острия конструкции, улучшает несущую способность будущей конструкции.
• Установка возможна даже в случае, если почвы обладают повышенной обводнённостью. При высокой подвижности подземных вод, установка свай с помощью других технологий невозможна.
• Технология вдавливания применяется в случаях, когда необходимо исправить проектные ошибки, связанные с неточностями в расчётах прочности грунта.

Таким образом, данный метод погружения экономит время, деньги и расходный материал для строительства, а также создаёт высокопрочные и надёжные конструкции.



Аспекты, влияющие на стоимость процедуры вдавливания

Пример самой распространённой модели сваевдавливающей машины.



На стоимость процедуры вдавливания свай влияют сразу несколько основных аспектов. Среди них:

• Объём работ по погрузке свай.
• Характеристика подстилающей поверхности.
• Тип и материал погружаемого в грунт элемента, а также метод погружения.
• Объём антикоррозионных работ.
• Расположение объекта строительства.
• Климатические условия.
• Наличие и характеристики источника электроэнергии вблизи объекта строительства.
• Объём и сложность работы геодезиста на площадке.
• Необходимость дополнительного проектирования или корректировки уже существующего проекта специалистами.
• Наличие полного объёма документации для строительства.

Эти элементы составляют основу стоимости вдавливания свай на определённом объекте. Учитывая все эти аспекты, можно предварительно составить условную смету на будущие работы по погружению свай.

Вдавливание свай. Способы, технология и оборудование.

Погружение свай вдавливанием

Погружение свай вдавливанием — это один из популярных в современном строительстве способов закладки свайного поля, которое служит ключевым элементом свайного типа фундамента. Вдавливание свай применяют для строительства самых разных зданий и сооружений. При этом вносят некоторые коррективы в стандартную технологию, подстраивая ее для конкретного объекта.

Данная технология применяется на плотных грунтах – этот показатель определяется по результатам инженерно-геологических изысканиях. С помощью закладки свайного поля удается обеспечить прочность конструкции и его сохранность. Кроме того, сваи, забиваемые в грунт, дополнительно уплотняют его, создавая мощную опору в основании.

Когда и зачем необходимо вдавливание свай

Метод вдавливания свай особенно рационально использовать при больших объемах свайных работ. Если количество опор запроектировано в значительных масштабах, то эта технология послужит отличным решением вопроса монтажа. Вдавливание позволяет существенно сократить сроки проведения работ, а также финансовые затраты на создание всего свайного поля.

Технология вдавливания свай

Преимущества технологии, описанные ниже, определяют круг строительных объектов, на которых ее применяют наиболее охотно. При городском строительстве вдавливание свай особенно полезно в следующих случаях:

1. Строительство в непосредственной близости от старых зданий и сооружений.
2. Проведение работ в зонах отдыха.
3. При существующем запрете на производство ударных работ.
4. При близости соседних существующих строений.
5. На территории, где возможны оползни.
6. Если участок имеет значительный уклон рельефа.
7. Строительство в исторических центрах.

к оглавлению ↑

Способы погружения свай вдавливанием

Погружение свай методом вдавливания подразделяется на несколько типов и разновидностей. На определение конкретного способа для определенного объекта влияет множество факторов, большинство из которых определяются по результатам предпроектных изысканий. Так, при разработке проекта фундамента и описания технологии выполнения работ важно знать полную и достоверную картину с точки зрения инженерно-геологических изысканий (уклон, состав и плотность грунтов). Расположение свай в составе поля накладывает свои рекомендации к выбору способа установки.

Разновидности методов вдавливания свай

Существует 3 основных вида вдавливания свай:

1. Точечный способ.
2. Линейный способ.
3. Координатный способ.

Точечная технология используется при работах в непосредственной близости от существующих строений и инженерных коммуникаций. При этой технологии сваи может быть установлена в 1 метре от существующей стены. Особенно ценным точечный способ является для проведения ремонтных работ существующего фундамента, проведения работ в подвальных помещения или шахтах лифтов.

Этот вид вдавливания имеет невысокую продуктивность в сравнение с другими вариантами выполнения работ, но отличается сохранностью к близлежащим конструкциям.

Линейный и координатный способы вдавливания свай используют при возведении сплошных свайных полей. Разница между метолами заключается в простой геометрии: линейное вдавливание подразумевает установку свай строго по продольным осям будущего основания, а координатный метод подразумевает последовательное перемещением по продольным и перпендикулярным осям проекта.

Оба этих способа обеспечивают высокую скорость производства и используются при масштабных работах. Для оптимизации этих популярных процессов применяют специальные установки, называющиеся МКС – это модульная система, которая обеспечивает монтаж свай по продольным балкам, которые передвигаются с помощью гидроцилиндров.

к оглавлению ↑

Технология и оборудование при погружении свай вдавливанием

Вдавливаемые сваи, технология создания которых имеет большую историю, имеют в основе статическое продавливание опоры в грунт под высоким давлением и большой нагрузкой. В общем виде процесс включает в себя 2 этапа: погружение сваи вдавливанием и уплотнение грунта под давлением конструкции.

Непосредственное погружение сваи состоит из нескольких этапов:

1. Специальная установка, которая будет осуществлять погружение сваи, должна пройти необходимую проверку и подготовку. Уровень нагрузок, который ляжет на все механизмы машины. Требует особого внимания к техническому состоянию техники.
2. Дополнительно изучают состояние строительной площадки – плотность, отметки поверхности, проверяют разметку точек установки свай.
3. Сваевдавливающая установка (СВУ) перемещается к оси вдавливания. Здесь устанавливают гидравлический узел на СВУ. С помощью крана технику устанавливают на первую точку будущего поля.
4. Угол вертикали СВУ должен иметь значение не более 2 градусов – в противном случае потребуется переустановка СВУ.
5. Снимают строповку и убирают кран с площадки.
6. Подается электричество на систему и гидравлический уровень помещается в исходное положение.
7. На грузовую платформу СВУ устанавливают особые анкерные пригрузы. Их монтаж осуществляется последовательно и с осторожностью.
8. После монтажа пригрузов снова проверяют горизонтальность установки СВУ. Если после этого машина просела в грунте, то необходимо снять анкеровку, поднять установку краном и уплотнить основание щебнем.
9. Затем переходят к подготовке сваи: с ней срезают монтажные проушины, потом проводят строповку сваи и вывод ее в вертикальное положение.
10. Сваю переставляют на ось погружения таким образом, чтобы острие сваи оказалось в размеченной под установку точке. Теперь ствол поднимается на 10 см.
11. Свая окончательно выверена и установлена на месте. Теперь она зажимается гидравлическим узлом, а стреловой кран опускается до уровня, обеспечивающего свободное натяжение тросов.
12. Гидравлический узел перемещается по направляющим рамам и так передает давление на сваю, вдавливая ее в грунт. После выхода на нижний уровень, узел разжимается и перемещается в верхнюю часть сваи и вдавливание повторяется вновь. Так продолжается вплоть до достижения установленной проектом глубины заложения опоры.

Оборудование для погружения свай

При производстве работ по вдавливанию сваи в грунт применяется особое оборудование и техника. Процедура включает в себя сложные работы, требующие высокой мощности и прочности устройств. В строительстве применяют сваевдавливающие машины, которые также называют гидравлическими копрами или сваевдавливающими установками (СВУ).

При работе СВУ нет необходимости применять дополнительное оборудование. Технология производства работ таких систем происходит следующим образом:

1. Доставка разобранного оборудования на строительный объект.
2. Выравнивание площадки в соответствие с требованиями строительства.
3. Разметка точек под выполнение работы и переход к работе СВУ.

к оглавлению ↑

Преимущества вдавливания свай

Вдавливание свай своей технологией заслужило повсеместное распространение. Она обладает следующие практически важные достоинства в работе:

• Отсутствие ударных нагрузок любого типа и масштаба. Так снижается разрушительное воздействие на окружающие объекты, здания расположенные по соседству, а также специальные сооружения, имеющие жесткие требования к сохранности конструкции.
• Пользователь не нуждается в дополнительной технике при работе по возведению фундамента.
• Для монтажа сваи не нужно выполнять лидерное бурение.
• Скорость производства работ значительно выше прочих методик работы и обеспечивает создание больших объектов в кратчайшие сроки.
• Перед выполнением работ по вдавливанию сваи в грунт не требуется большое число мероприятий и подготовительных этапов.
• Уплотнение грунта при погрузке сваи позволяет создать дополнительную опору для фундамента. Как правило, диаметр уплотнения составляет 2-3 диаметра самой сваи.
• Работа СВУ возможна даже на обводненных грунтах. В этом случае большинство методик не могут быть применены, поэтому вдавливание расширяет возможности ведения строительства.

Подытоживая, можно говорить, что технология вдавливания сваи в грунт обеспечивает высокую скорость возведения высокопрочных зданий и сооружений, при минимальных финансовых затратах.



Вдавливание свай: методы, технология и оборудование

Свайное основание становится все популярнее при возведении загородных домов и промышленных построек. Универсальность подобного фундамента, быстрое строительство и адекватная цена являются главными преимуществами во время выбора перед другими технологиями возведения основания.

Сваи считаются прочным фундаментом, который не поддается перепадам уровня грунта и его состояния. Ключевым фактором устойчивости такого основания является надлежащим образом выбранный метод вдавливания свай. Важным критерием стабильности считается фиксированность главной конструкции.

Когда и зачем необходимо вдавливание свай

Свайную технологию целесообразно применять при значительном объеме работ. Когда число опор спроектировано в больших масштабах, подобная технология — оптимальное решение вопроса установки. Вдавливание дает возможность в значительной мере сократить время строительства и финансовые траты на возведение всех опор.

Преимущества метода определят перечень стройобъектов, на которых его используют. При строительных работах в городе заглубление опор будет целесообразным в таких ситуациях:

• строительство рядом со старыми строениями;
• осуществление работ в местах отдыха;
• при имеющихся ограничениях на осуществление ударных работ;
• при небольшом расстоянии от смежных имеющихся построек;
• в регионе, где есть вероятность оползней;
• когда участок имеет существенный рельефный уклон;
• работы в исторических местах.

Преимущества и недостатки

Свайная технология фактически не обладает недостатками. Самыми значимыми достоинствами такой технологии считаются:

• значительная материалоемкость — при заглублении опор уплотняется окружающая их почва, благодаря этому увеличивается надежность основания и снижается цена строительства;
• методика делает возможным мониторинг работ на компьютере  — определяется проектная нагрузка для всех опор по отдельности, что увеличивает качество и прочность основания;
• небольшая энергоемкость работ — поскольку будет использована электрическая энергия, а не горючие либо смазочные материалы;
• возможность монтажа основания в любую почву;
• возможность снизить время на монтаж опор вдавливанием;
• повышение прочности основания в процессе применения технологии погружения — для осуществления применяют элементы заводского производства, что предупреждает нарушение целостности свай при вдавливании;
• отсутствуют ударные и вибронагрузки на почву;
• невысокий уровень шума во время работ.

Вдавливание свай обладает рядом недочетов:

• технология непригодна для скального грунта;
• цена вдавливания 1 погонного метра, преимущественно выше, чем во время применения забивных свай;
• чтобы доставить оборудование, потребуется много техники, что увеличит цену перевозки.

Вдавливание свай даст возможность возводить основание рядом с жилыми строениями и прочими сооружениями. В особенности, где монтаж с помощью вибропогружения либо ударного метода невозможны.

Используемые сваи

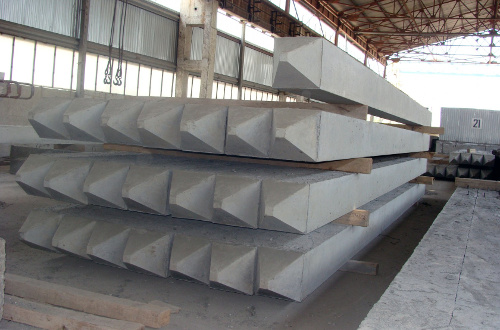

Для погружения используются все виды свай из железобетона и металлопроката, в том числе опоры составного типа. Сваевдавливающие установки способны работать с такими видами свай:

• сплошного квадр. сечения;
• квадр. сечения полые внутри;
• круглые с полостью;
• оболочки.

Технология вдавливания целесообразна, если применяются составные опоры, потому что в такой ситуации степень погружения не ограничивается вязкостью конструкции. Подобное отмечается при забивке опор дизельными молотами. Составные сваи заглубляются более чем на 40 м.

Техника для вдавливания свай

Процесс предполагает трудоемкие работы, которые нуждаются в высокой производительности и надежности спецоборудования. В строительных работах используются сваевдавливающие машины, именуемые гидравлическими копрами либо СВУ.

Во время работ сваевдавливающих установок отсутствует надобность в применении дополнительной техники. Работы по вдавливанию свай выполняются таким образом:

• доставляется разобранная техника на стройобъект;
• выравнивается площадка согласно с требованиями строительных работ;
• размечаются точки для выполнения работ и перехода к функционированию СВУ.

Способы вдавливания свай

Подобная технология бывает нескольких видов. На определение способа вдавливания будет влиять много обстоятельств. Большую часть из них определяют по данным предпроектных расчетов.

Точечный

Методика применяется во время работ вблизи других построек. При таком способе заглубления опоры устанавливаются в 1 м от имеющейся стены. Ценится этот метод при демонтаже имеющегося основания, осуществлении работ в подвалах либо лифтах. Точечный способ вдавливания отличается небольшой продуктивностью по сравнению с другими вариантами, однако имеет преимущество по отношению к смежным конструкциям.

Линейный

Применяется на открытой стройплощадке и дает возможность осуществить однорядное положение. Технику перемещают вдоль продольной оси свайного поля, благодаря этому обеспечивается наивысшая эффективность вдавливания в процессе возведения производственных объектов и строительства гидротехнических конструкций.

Координатный

Предусматривается расположение опорных составляющих на свайном поле в несколько рядов. Методика предполагает поочередное перемещение спецоборудования для заглубления по продольным и перпендикулярным рядам свай будущего основания. Характерной чертой методики является увеличенная производительность, которая превосходит вибропогружение опор почти вдвое.

Координатный способ вдавливания свай применяется в ситуациях, когда главный акцент делают на максимальном ускорении процесса строительства. Такой метод вдавливания используют во время обустройства сплошных полей жилых и промышленных сооружений, а также строений гидротехнического назначения. Так как во время реализации существенно сокращается период времени на перемещение СВУ по стройобъекту.

Технология вдавливания свай

Заглубляемые опоры предусматривают статическое продавливание сваи в почву под повышенным давлением и значительными нагрузками. В целом процесс предполагает 2 стадии: заглубление опоры и утрамбовывание почвы.

Алгоритм действий:

• Спецустановка, осуществляющая заглубление опоры, проходит проверку и подготовку. Делается особый акцент на техсостоянии оборудования.
• Изучается состояние стройплощадки — плотность, разметки периметра, делается проверка точек монтажа опор.
• СВУ перемещают к оси вдавливания. Здесь же устанавливается гидравлический узел на сваевдавливающие установки. Благодаря крану техника устанавливается на 1 точку проектируемого поля.
• Вертикальный угол установки имеет показатель не больше 2 градусов — иначе придется переустановить СВУ.
• Снимается строповка и убирается кран со стройплощадки.
• Подают электричество на СВУ и гидравлический уровень помещают в начальное положение.
• На грузовую платформу устанавливаются анкерные спецпригрузы. Их установку делают поэтапно и осторожно.
• По завершении монтажа пригрузов вновь проверяется горизонтальность расположения сваевдавливающих установок. Когда машина проседает в почве, требуется убрать анкеровку, приподнять установку с помощью крана и уплотнить фундамент щебнем.
• Затем переходят к подготовке опоры: с нее срезаются проушины, затем проводится строповка и выведение ее в вертикальное положение.
• Опора переставляется на ось погружения, при этом острие находится в размеченной под монтаж точке.
• Опора наконец выверена и монтирована на месте. Затем ее зажимают при помощи гидравлического узла, а кран опускают до уровня, который будет обеспечивать необходимое натяжение тросов.
• Гидравлический узел перемещают по направляющей раме. Таким образом передается давление на опору и она заглубляется в почву. Когда опора выведена на нижний уровень, узел разжимают и перемещают в верх конструкции. Заглубление нужно повторить снова. Так продолжают до того момента, пока не будет достигнута установленная в документации глубина заложения сваи.

Если возникает необходимость во вдавливании опоры ниже уровня почвы, используют дополнительную сваю из стали. Ее требуется зажать в гидравлическом узле, так она будет давить на верх конструкции из железобетона. Монтаж дополнительной опоры производится, когда голова устанавливаемой сваи расположена над почвой на 0.6 м.

Вдавливание свай считается популярным строительным приемом. Технология позволяет за короткий период времени без спецподготовки стройплощадки создать крепкий фундамент, применяя меньшее число расходных материалов. Невысокий уровень шума и низкая вибрация обеспечат соответствующие условия для выполнения строительных работ. Также технология помогает произвести обустройство свайного основания в черте города.

Популярное

Технология погружения свай методом вдавливания

Метод статического вдавливания свайных опор применяется в создании фундаментных конструкций строительных объектов жилищно –гражданского и промышленного назначения. Во время установки свай сохраняется конструктивная целостность устанавливаемых опор и несущих оснований соседних сооружений. Погружение свай вдавливанием эффективно на особо твердом и плотном грунтовом массиве, исключение составляют скальные породы.

Способ погружения вдавливанием можно применять для всех видов железобетонных свай цельного и составного вида:

• Свайные конструкции с поперечным квадратным сечением.
• Полые квадратные сваи.
• Полые круглые опоры.
• Сваи «оболочки».

Метод статического вдавливания отлично подходит для свай составного типа с глубиной погружения свыше 50 метров.

Вдавливание свай выполняется без сопровождения шумового загрязнения, характерного для способа вбивания свайных опор.

Содержание статьи

Сферы применения

Погружения свай методом вдавливания применяют практически на любых строительных объектах независимо от сложности инженерно-геологических условий. По данной технологии проводится усиление несущей способности аварийных зданий и сооружений на сложных участках грунтов любого типа и категории.

Погружение свайных опор технологией вдавливания применяется в следующих случаях:

• Устройство масштабного свайного поля, необходимого при установке значительного объема свайных опор под фундаменты жилых домов повышенной этажности и масштабных производственных объектов. За счет значительного ускорения производственных процессов и снижения финансовых расходов, этот метод намного превосходит ударный и вибрационный способ установки свайных опорных фундаментов.
• Строительство в стесненных условиях города и вблизи зданий, где существуют ограничения по шумовым воздействиям. Уровень шума при вдавливании в два – три раза ниже, чем при установке свай дизельными молотами. В процессе погружения фундаменты близко расположенных зданий и сооружений не подвергаются разрушительным динамическим усилиям.
• Установка свайных опор рядом с существующими зданиями допускается даже на минимальном расстоянии до 100 см от стен возведенных объектов.

  Установка свайной опоры вблизи существующего здания.

• Производство свайных работ на нестабильных и неустойчивых грунтовых основаниях. На таких почвах существует угроза обвалов или поперечного сдвига почвы из-за динамических нагрузок работающих вибропогружателей.
• Погружение свай в грунт высокой плотности. Мощности сваевдавливающих машин вполне достаточно для погружения опор без применения предварительного лидерного бурения.

Ввиду крупных габаритов установок для вдавливания эту технологию не применяют для установки одиночных свай. Это связано с высокой  стоимостью перебазировки крупногабаритной техники на строительный объект, требующей значительных денежных расходов.

Технология вдавливания свай исключает разрушение оголовков опор, повышает точность установки конструкций и дает возможность укреплять несущую способность каждой свайной конструкции.

Преимущества

Достоинства технологии монтажа свай вдавливанием:

• Отсутствие разрушительных деформаций конструкций соседних зданий и сооружений. Отсутствие ударных нагрузок и вибрационных усилий обеспечивает сохранность и целостность исторических памятников архитектуры, рядом проходящих автомагистралей, инженерных трубопроводов.
• Быстрый монтаж. Установка для вдавливания способна выполнять полный цикл работ и не требует установки дополнительного оборудования. Производительность машины позволяет установить в одну смену до 50 свайных опор.
• Минимальное количество подготовительных работ.
• Возможность эффективной работы на любом грунтовом основания. Чтобы преодолеть слабые и просадочные почвы и погрузить опору в плотное основание, метод вдавливания дает возможность заглубить сваю на отметку свыше 30 метров.
• Увеличение срока службы конструкций фундаментов. Технология статистического погружения во много раз снижает риск образования на корпусе сваи опасных микротрещин, которые во время эксплуатации могут привести к нарушению несущей способности фундамента.

С помощью компьютерного мониторинга можно проводить регулировку давления каждой погружаемой опоры.

Метод вдавливания свайных опор практически лишен недостатков.

Оборудование

Монтаж свайных опор выполняется с помощью современной спецтехники — сваевдавливающих машин и установок:

• Установка состоит из прочной опорной рамы, на которую устанавливается зажимное устройство, предназначенное для фиксации погружаемой сваи. На платформу устанавливаются анкерные грузы, используемые как добавочный вес установки. Необходимое давление для погружения опоры в грунт создается гидравлическими насосами, расположенными на отдельной рамной конструкции.

  Сваевдавливающая установка.

• Сваевдавливающая машина «гидравлический гидростатический копер» состоит из опорной рамы, на которой установлены установки перемещения механизма, подъемный кран и вдавливающее оборудование. Анкерные грузы размещаются на грузовой платформе. Гидравлический копер работает как механизм с полным замкнутым циклом и не требует установки дополнительного оборудования.

  Гидравлический копер.

Выбор оборудования зависит от условий выполнения работ на строительной площадке конкретного объекта. Следует учесть, что для размещения спецтехники на строительной площадке потребуется дополнительная площадь. Реализация метода вдавливания возможна на участке не менее 500 м² площади.

Пошаговая технология

Погружение свайных опор методом вдавливания производится в несколько этапов:

1. Монтаж вдавливающих установок на строительной площадке с последующей загрузкой блоками контргрузов.
2. Разметка мест установки свайных опор и размещение в этих точках свайного оборудования.
3. Подъем опоры и ее подача в зажимное устройство гидростатического копра.
4. Процесс вдавливания сваи в грунтовый массив.

На этом этапе к свайной конструкции прикладывается статистическая нагрузка с последующим уплотнением грунта вокруг острой части погружаемого элемента.

Способы погружения свайных опор вдавливанием

Погружение свай в грунт выполняется точечным, координатным или линейным способом, в технологии которых есть свои отличия:

• Точечный способ реализуется при погружении свай на рабочую глубину рядом с существующими объектами, расположенными на расстоянии даже в 1 метр. На практике этот метод вдавливания применяют для реконструкции аварийных фундаментных конструкций, подвальных помещений лифтовых шахт и других аналогичных постройках.
• Линейный (координатный) способ. Если на открытых строительных площадках преобладает расположение свайных фундаментов в один ряд, то такой способ погружения выполняется линейным способом. Многорядное и сплошное расположение фундаментных элементов требует перемещения свайного оборудования по продольным и поперечным осям. Такой способ погружения называется координатным или кустовым.

Первый способ погружения точечным способом самый щадящий, однако, производительность составляет всего от 10 до 15 свай в смену. Два остальные метода позволяют производить погружение свай с более высокой скоростью и производительностью.

🔨 методы вдавливания, вдавливание с помощью СВУ, технология, видео

Свайный фундамент начинает все больше использоваться в строительстве, как загородных коттеджей, так и производственных строений. Его универсальность, быстровозводимость и приемлемая стоимость являются основными приоритетами при выборе других видов фундамента. Сваи являются надежным фундаментом, не зависимых от перепада уровня почвы и ее состояния. Важным фактором устойчивости свайного фундамента является правильно выбранный метод установки свай. А главным критерием стабильности – фиксированность основных элементов, то есть шпунтов.





Метод вдавливания свай

Вдавливание свай заключается в силе статистического воздействия на верхушку свайного основания непосредственно весом земного тяготения, то есть сверху вниз. Прародителем такого метода можно считать способ вбивания, который появился раньше.

Метод вдавливания наиболее широко применяется в густозаселенных местах, так как имеет низкий уровень шума и быстротечность монтажа. Компактность использования техники позволяет применять такой способ в районах плотного городского населения. Помимо всего этого метод вдавливания свай имеет такое полезное свойство, как уплотнение грунта, что особенно ценно как в условиях большого мегаполиса, так и в районах нестабильного загородного грунта.

Процесс вдавливания свай делится на четыре этапа:

• Подготовка и установка оборудования с блоками контргруза.
• Подгон оборудования на место бурения свай.
• Непосредственная установка свай в крепёжный механизм.
• Подгон и вдавливание свайного материала в грунт.



Важно! Такой тип фундамента наиболее эффективен на нестабильных грунтах, в том числе оползневых и болотных.





Погружение свай методом вдавливания, способы

Есть несколько способов вдавливания уже готовых свай по периметру фундамента. Сравним их, выявив преимущества и недостатки каждого.

Способ удара. Относится к группе вдавливания свай. Является самым шумным и вследствие этого практически не подходит для осуществления в населенных пунктах. Но обладает простым принципом действия. Этапы ударного способа вдавливания свай:

• установка копрового оборудования на предполагаемое место забивки сваи;
• подтягивание и фиксирование сваи в точке вдавливания;
• непосредственная забивка, которая обычно осуществляется в два-четыре удара;
• компьютерный замер глубины вошедшей сваи;
• силовое испытание на прочность забитой сваи.

Вдавливание свай способом удара происходит либо до конкретной отметки, либо по всей длине до ее основания.



Метод вибрации

Вдавливание свай с помощью вибрационного и виброударного способа эффективно на мягких несвязных грунтах. Их установка происходит с помощью вибропогружающей и вибровбивающей техники. Но такой способ неприемлем в применении с рядом стоящими конструкциями, так как от силы вибрации возможно нарушение их целостности. В отличие от способа удара имеет меньший уровень шума.



Метод вдавливания и вибровдавливания

Углубление сваи происходит под воздействием всей массы установочного оборудования. При необходимости добавляется вибрация. Такой способ характерен для влажных и тяжелых глинистых грунтов. Но в целом может использоваться на любом типе почвы.

Важно! Способ установки свайного фундамента выбирается в зависимости от типа грунта. Метод вдавливания является универсальным, так как может использоваться даже на каменистых участках.





Ударный метод или метод вдавливания

У каждого метода погружения свай есть свои приоритеты и недочеты. Но способ вдавливания отличается наличием большего числа плюсов в отличие от метода удара. Приоритеты:

• Метод вдавливания гарантирует исключение любого нарушения целостности основных опор, то есть свай. Щадящий режим увеличивает срок эксплуатации фундамента в целом.
• Точность проведения углубления свай вплоть до сантиметра;
• Метод вдавливания имеет очень низкий шумовой фон;
• Экономичность. Одна специальная установка заменяет несколько единиц техники;
• Метод вдавливания идеален для применения, как при строительстве загородных домов, так и в городских условиях, где очень часто невозможно использовать большую буровую технику;
• Возможность применения даже на скальных породах;
• Свайный фундамент с методом монтажа в виде вдавливания можно устанавливать даже на местности с сейсмической активностью, так как уплотнение грунта вокруг сваи исключит риск ее подвижности;
• Уменьшение срока выполнения монтажных работ.



СВУ — Сваевдавливающая установка

Для вдавливания свай чаще всего применяют гидростатический копер.

Эта установка позволяет проводить монтаж в самых труднодоступных местах и вблизи аварийных объектов. Наличие четырех гидроцилиндров, разбитых по парам, обеспечивает поочередное вдавливание свай, что образует постоянный оборот мощности и вследствие этого значительную экономию энергии. Наибольшее точечное давление, оказываемое на верхушку сваи, может достигать до тысячи двухсот тонн. Операторная кабина обеспечивает широкий обзор и, следовательно, повышается точность соединения и погружения сваи.

Основные приоритеты гидростатического копера:

• Наличие многоточечного зажимного механизма, который позволяет ровно распределить напряжение по всему свайному стволу. Позволяет применять даже тонкие трубчатые сваи, которые легко повреждаются при ударном методе установки.
• Восьмицилиндровая коробка для зажима сваи, имеющая как круглую, так и квадратную насадку, что увеличивает надежность удерживания свайного ствола.
• Экономичное потребление энергии благодаря квазипостоянной мощности.
• Точность погружения сваи по инженерным расчетам.
• Удобная водительская кабина с широким обзором и пультовой системой управления.

Гидравлическое шагово-ходовое шасси, выполняющее ряд функций:

• Автоматический возврат при необходимости в начальное положение;
• Равномерное распределение нагрузки;
• Увеличивает манерность установки, снижая тем самым трудовую интенсивность;
• Простой и быстрый монтаж, позволяющий быстро переместить установку в другое место.



Сваевдавливающая установка так же имеет следующие преимущества:

• Эффективная и точная установка угловых и боковых свай.
• Предоставление возможности контролировать вертикальное положение сваи и при необходимости корректировать его.
• Эффективная система безопасности, позволяющая предупредить возникновение аварийной ситуации при подъеме сваи.



Важно! Гидростатический копер SUNWARD ZYJ320 имеет высокую скорость погружения сваи. Например, сваю длиной в двенадцать метров такая установка может погрузить на глубину одиннадцати метров всего за девять секунд.



СВУ (сваевдавливающая установка) видео





Процесс вдавливания свай с помощью СВУ

Перед непосредственным рабочим процессом вдавливания свай необходимо провести цикл подготовительных работ. Во-первых, разрабатывается и согласовывается производственный проект. Он включает в себя место строительства, все закупочные материалы с доставкой и склады для их хранения, линии перемещения СВУ, требования к котлованам и многое другое. Во-вторых, проводится базовая подготовка строительной площадки. Если есть значительный перепад уровня почвы, то необходимо провести черновое выравнивание участка. В-третьих, подготавливается котлован, который должен быть больше основного периметра здания. В-четвертых, проводится пробное вдавливание сваи, в ходе которого корректируется основная нагрузка, положение и глубина.





Важно! Перенос свай к строительному участку осуществляется только на жесткую щебеночную подушку. Один квадратный метр может выдержать до трех свай.



Процесс непосредственного вдавливания свай делится на пять этапов:

• Установка СВУ на контрольную точку.
• Оснащение СВУ анкерным грузом.
• Проведение погрузки необходимых элементов с помощью крана в зажимы гидроцилиндров, а также выравнивание и фиксирование сваи.
• Непосредственная операция вдавливания сваи.
• Перемещение по намеченной линии СВУ для установки следующей сваи.

Углубление сваи в контрольную точку производится с помощью двух гидравлических зажимов. Они увеличивают нагрузку на верхушку сваи до трехсот двадцати тонн, в зависимости от общей плотности грунта. Оператор, руководя процессом, должен следить за процентным перепадом плотности грунтовых слоев, так как попадание сваи на более легкую прослойку грунта может вызвать аварийную ситуацию. В этом случае следует уменьшить силу нагрузки и корректировать верное направление сваи.



После установки всех свай необходимо провести общие геодезические работы по съемке свайного поля. Какие-либо отклонения от проектных чертежей следует тут же исправить. Заключительным этапом обязательно должно быть динамическое испытание свай на прочность. После чего составляется схема в программе AutoCAD и сдается заказчику. В отчетной документации должны быть указаны такие параметры, как сила нагрузки при вдавливании на каждую сваю и все моменты ее корректировки.



Вдавливание свай видео

С помощью этого видео можно наглядно увидеть процесс вдавливания сваи на контрольную точку. Использование СВУ значительно увеличивает эффективность и точность установки сваи, а также позволяет сэкономить большое количество сил и времени.







Кстати! Использование СВУ при вдавливании свай позволит провести работы даже в ночное время рядом с жилым домом при этом, не потревожив покой жильцов.





Наши услуги

Наша строительная компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай (либо других вышеперечисленных услуг), оставьте заявочку:

Статьи по теме



Полезные материалы

Установка свай

Сваи в современном строительстве заняли прочное и, по праву, заслуженное место в обустройстве фундаментов, благодаря ряду неоспоримых преимуществ, по сравнению с традиционными ленточными фундаментами.



Бурение под сваи

Сваи для фундамента, которые раньше практически никогда не использовались в частном строительстве, сегодня прочно входят в нашу жизнь.



Сваи под фундамент

Для строительства свайных фундаментов используются различные типы свай. Применение того или иного типа зависит от планируемой нагрузки на основание.





Погружение свай вдавливанием — метод статического вдавливания

Метод статического вдавливания относится к числу наиболее прогрессивных способов погружения свай. При его применении сваи погружаются в грунт с помощью прикладывания к ним существенных вертикальных статических нагрузок. Этот вариант по продуктивности превосходит все другие способы, что объясняет его высокую востребованность.

Статическое вдавливание часто применяют, когда необходимо в сжатые сроки выполнить большой объем работ. Рассматриваемый способ сокращает не только временные, но и финансовые затраты, так как является наименее энергозатратным.

Обычно установки статического вдавливания используют, если:

• Нужно осуществить погружение шпунта или свай в условиях плотной городской застройки, когда нельзя производить сильных шумовых воздействий;
• Нужно осуществить работы максимально близко к уже возведенным строениям. Выполнять статическое вдавливание можно на расстоянии метра от других сооружений, не рискуя нанести им повреждения;
• Нужно осуществить работы на нестабильных грунтах. Ударное динамическое воздействие или вибрации могут привести к обвалу. Применение установок статического вдавливания исключает такой риск;
• Нужно погрузить большое количество свай в обладающий высокой плотностью грунт. Применение установок статического вдавливания позволяет выполнить такую задачу без вспомогательных методов.

При малых объемах работ применение установок статического вдавливания является нерентабельным, так как их использование связано со значительными финансовыми затратами.

С помощью установок статического вдавливания в грунт погружают железобетонные сваи и шпунтовой металлопрокат. Их можно использовать при работе со:

• Сваями, имеющими сплошное квадратное сечение;
• Сваями, имеющими квадратное сечение с внутренней полостью;
• Сваями, имеющими полую круглую форму;
• Сваями-оболочками.

Часто подобные установки применяют, чтобы погрузить в грунт составные сваи. Допустимая масса сваи зависит от того, какое максимальное статическое давление может развить используемая техника. При подборе оборудования следует предварительно рассчитать планируемую нагрузку на сваи. Если результат умножить на 2,5, то получится необходимая для выполнения запланированных работ мощность техники.

О методах вдавливания свай

Специалисты различают три метода статического вдавливания свай: точечный, координатный и линейный. Выбор зависит от геологических особенностей конкретного объекта. Если используются стабилизационные, анкерные или одиночные сваи, то применяется точечная методика. Линейный вариант используют, если предполагается разместить свайную конструкцию в один ряд. Координатный вариант подходит для многорядного и кустового расположения свай.

Точечную методику часто используют, когда необходимо погрузить сваи максимально близко к соседним строениям. Шпунт в таком случае можно погружать на расстоянии полуметра, а шпунт – на расстоянии метра от соседних строений. Кроме того, такую методику применяют, если необходимо реконструировать фундамент, произвести работы под перекрытием построек, в лифтовых шахтах или подвальных помещениях. Данный способ вдавливания является наиболее щадящим, но обладает самой низкой продуктивностью.

Координатный и линейный методы применяют, когда нужно обустроить свайное поле. При линейном варианте погружение происходит по продольным осям. При координатном – последовательно по продольным и перпендикулярным осям. Эти методы выбирают в тех случаях, когда приоритетной является высокая скорость погружения. Можно дополнительно использовать МКС – модульные системы, которые состоят из двух продольных балок, поставленных параллельно оси свайного ряда. Установка перемещается по ним с помощью гидроцилиндров. По мере проходки свайного поля происходит наращивание направляющих балок. Их устанавливают с помощью стрелового крана. Он же используется для подачи свай и загрузки установки анкерными пригрузами.

О технологии вдавливания

Процесс применения установки статического вдавливания состоит из следующих этапов:

• Технику подготавливают к эксплуатации в соответствии с инструкциями;
• Производится проверка условий работы на стройплощадке;
• Гидравлический узел ставится на базовую раму установки;
• Установку перемещают к оси вдавливания, выполняется строповка. Технику устанавливают в исходной точке свайного поля. Необходимо сверить точки погружения свай и осей прицела установки;
• Проверяется горизонтальный уровень расположения техники. Если обнаруживаются отклонения, то техника устанавливается заново;
• Строповка демонтируется, стреловой кран отъезжает;
• К установке подсоединяют электрокабель и поднимают гидравлический узел в исходное положение;
• Производится размещение и монтаж анкерных пригрузов. Разница веса анкеровки с разных сторон не должна составлять более 12 тонн;
• Повторно проверяется положение установки. Если она просела в грунте, то анкеровку демонтируют. Установку поднимают краном в воздух. Площадку уплотняют щебнем;
• Монтажные проушины болгаркой срезают со ствола сваи. Сваю стропуют и с помощью крана поднимают в вертикальное положение;
• Сваю перемещают на ось погружения и опускают в гидравлический узел установки. Острие сваи должно коснуться грунта в точке вдавливания. Затем ствол поднимают на высоту 5-10см;
• Отцентрированную сваю зажимают гидравлическим узлом установки. Кран необходимо опустить до уровня свободного натяжения стропующих тросов;
• Производится перемещение гидравлического узла по направляющим рамам вниз, что приводит к вдавливанию сваи в грунт. После того, как узел достигнет нижнего упора, его разжимают и на холостом ходу перемещают в верхнюю точку. Потом сваю снова зажимают и продолжают вдавливать до тех пор, пока она не достигнет проектного уровня.

Во время вдавливания сваи стрелу страхующего ее крана опускают так, чтобы на стропах постоянно отсутствовало напряжение. Строповку можно демонтировать только тогда   когда расстояние между местом ее фиксацией на сваи и зажимным узлом установки сокращено до одного метра.

Если нужно произвести заглубление ниже уровня грунта, то в гидравлическом узле зажимают вспомогательную сваю, которая оказывает давление на конструкцию.

О применяемой технике

Работы осуществляются с использованием современных установок. Они состоят из опорной рамы, на которой расположено зажимное устройство. Оно необходимо для крепления элементов. Рама и зажим соединены гидроцилиндрами, за счет которых происходит погружение объектов в скважины. Дополнительно техника укомплектовывается анкерными грузами, необходимыми для придания нужной массы. Гидравлические насосы обеспечивают необходимый уровень давления. Они монтируются на специальной рамной конструкции. Технику ставят на шасси, чтобы обеспечить ее самостоятельное передвижение по площадке.

Копером называют рамную конструкцию, на которой смонтированы и установлены:

• Установка для вдавливания свай;
• Кран;
• Подвижное шасси.

Кроме того, есть грузовая рама, которую используют для того, чтобы монтировать анкерные грузы. Центральные и боковые крепления позволяют использовать технику достаточно близко от действующих объектов. Для использования копера не требуется вспомогательного оборудования.

Преимущества технологии вдавливания

Статическое вдавливание свай имеет следующие преимущества:

• Ее применение сокращает временные и финансовые затраты;
• Работы можно выполнять в ограниченном пространстве;
• Повышаются несущие характеристики фундамента;
• Высокая точность опускания свайной конструкции на проектную глубину;
• В ходе погружений не производится динамических колебаний;
• Минимальный уровень шума;
• Возможность применения на любых грунтах;
• Возможность применения в условиях плотной застройки;
• Отсутствие осадки.

Заказать выполнение шпунтовых работ с применением установок статического вдавливания по выгодным ценам вы можете, обратившись в «Ларсен Пайлинг».

Поделиться статьёй:

методы и технология силового погружения

Дата: 13 июня 2017

Просмотров: 2407

Коментариев: 0

Возрастающие темпы строительства многоэтажных комплексов и производственных объектов диктуют необходимость разработки новых способов, которые позволяют возводить фундаменты. Широко распространен универсальный свайный фундамент, постройка которого отличается быстрыми сроками и приемлемыми затратами. Колонны позволяют сформировать надежное основание, не зависящее от состояния и перепадов уровня грунта. Важный момент – выбор способа монтажа опор. Приобретает популярность вдавливание свай, позволяющее обеспечить устойчивость свайного фундамента.

Погружение свай методом статического вдавливания – бесшумная технология, обеспечивающая повышенную надежность возводимых строений и позволяющая применять меньшее количество элементов за счет дополнительного уплотнения грунта при статическом погружении. Применяется при выполнении работ в густонаселенных пунктах, в которых проблематично использовать длительный и шумный метод – погружение свай забивкой.

Метод погружения вдавливанием применяется на плотных по структуре грунтах

Рассмотрим, для чего применяется статическое вдавливание свай. Остановимся на видах опор, технологии выполнения работ, применяемом оборудовании.

Для чего нужно задавливание свай

Погружение свай вдавливанием является специальным методом скоростного строительства фундаментов в условиях населенных пунктов и проблемных почв. Область применения технологии:

• постройка объектов в непосредственной близости от ветхих зданий и разрушающихся объектов;
• возведение строений в центрах отдыха, курортных зонах;
• устройство фундаментов при невозможности использования для забивки ударного оборудования;
• выполнение работ рядом с многоэтажными зданиями;
• осуществление строительных мероприятий в зонах с возможными подвижками грунта;
• постройка сооружений на наклонных строительных площадках;
• строительство объектов рядом с памятниками архитектуры, расположенными в исторических центрах.

Технология используется при возведении высотных зданий, торговых центров, парковок автомобильного транспорта, расположенных выше и ниже нулевой отметки. Силовой метод широко используется также при возведении объектов промышленной сферы.

В процессе погружения острия конструкций в почву, грунт дополнительно уплотняется

Он позволяет производить строительство фундамента в особых условиях:

1. При наличии в зоне площадки агрессивных вод.
2. На проблемных грунтах, склонных к пучению.
3. В непосредственной близости от действующих скважин и подземных разработок.

Благодаря исключению знакопеременных нагрузок и силовому воздействию обеспечивается бесшумность процесса, сохраняется целостность рядом расположенных объектов. Это значительно расширяет область применения прогрессивной технологии, которая постепенно заменяет вибропогружение свай и ударные методы забивки.

Вдавливаемые сваи – разновидности

Опорные элементы отличаются:

• размером сечения;
• длиной;
• массой;
• материалом;
• армированием;
• наличием полости.

Метод погружения свай может разниться

Технология позволяет осуществлять статическое вдавливание различных видов опор:

1. Цельных – квадратного сечения со стороной квадрата до 40 см.
2. Квадратных – с полостью круглого сечения внутри опоры.
3. Опорных элементов с прямоугольным сечением.
4. Круглых – с внутренней полостью.
5. Тонкостенных – оболочкового типа (обсадных).
6. Трубчатых и тавровых.

Опоры изготавливаются из различных материалов:

• металла;
• бетона;
• железобетона.

Методом силового воздействия на глубину более 45 м вдавливаются составные элементы, что невозможно осуществить вибропогружателем или используя устройство для забивания свай. Опора подбирается в зависимости от особенностей грунта, несущей нагрузки, прилагаемого усилия, позволяющего осуществить погружение свай методом статического вдавливания.

Методы и технология выполнения работ

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 834 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4986 ( 45.55 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4637 ( 42.36 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 489 ( 4.47 % )

Назад

Погружение свай методом статического вдавливания отличается технологическими нюансами. Они зависят от особенностей свайного поля, конструктивного исполнения опор, вида грунта, характера выполняемых работ и конкретных условий строительной площадки.

Наиболее оперативными и производительными являются кустовой и линейный метод

Различают следующие способы силового погружения:

1. Локальный или точечный метод. Используется при необходимости вдавливания опор на расстоянии более метра от существующих коммуникаций или инженерных объектов. Применяется при восстановлении аварийных оснований, реконструкции сооружений, выполнении работ внутри объектов. Технология обеспечивает щадящий режим погружения, обеспечивающий целостность рядом расположенных строений. Процесс отличается малой производительностью, составляющей до 15 колонн за смену.
2. Линейный метод. Используется на открытых строительных площадках и позволяет выполнять однорядное расположение. Оборудование перемещается вдоль продольных осей свайного поля и обеспечивает максимальную эффективность вдавливания при возведении объектов промышленной сферы, сооружении конструкций гидротехнического назначения.
3. Координатный способ. Предусматривает многорядное размещение опорных элементов на свайном поле. Технология предусматривает последовательное перемещение специального оборудования для статического вдавливания по продольным и расположенным к ним перпендикулярно рядам опор будущего свайного фундамента. Особенность метода – повышенная производительность вдавливания, превосходящая вибропогружение свай на 40%.

Такая технология по эффективности превосходит погружение путем забивки.

Вдавливание свай — технология, которая применяется для строительства самых различных объектов

Процесс подготовки оборудования включает следующие этапы:

1. Подготовку сваевдавливающего оборудования к выполнению работ согласно требованиям эксплуатационной документации.
2. Проверку плотности грунта, горизонтальности площадки и отсутствия посторонних предметов, затрудняющих выполнение строительных мероприятий.
3. Контроль соответствия предварительно выполненной разметки свайной площадки требованиям, заложенным в проекте.
4. Установку гидравлического оборудования, такелажной оснастки и необходимых технологических устройств.
5. Перемещение установки с помощью крана на исходную точку строительной площадки.
6. Контроль горизонтальности расположения установки, соответствия координат рабочего органа и участка погружения.
7. Последовательную загрузку контргрузов с противоположных сторон рабочей платформы и проверку стабильности расположения установки.
8. Подключение кабеля электрического питания, приведение в рабочее положение гидравлического узла.
9. Перемещение элемента в рабочую зону и фиксация в гидравлическом приспособлении.
10. Опускание опоры с последующим перемещением гидравлического узла по вертикали и циклическим вдавливанием с одновременным уплотнением почвы.

Применяемое технологическое оборудование значительно уплотняет почву в зоне контакта, обеспечивая повышенную несущую способность фундамента. Это принципиальный момент, по сравнению с оборудованием ударного и вибрационного действия, которое забивает сваи, не обеспечивая требуемую жесткость опоры.

Для осуществления процедуры погружения конструкции, используются сваевдавливающие машины или как их ещё называют гидравлические копры

Оборудование, производящее статическое вдавливание свай

Не все знают, как называется машина, которая статически вдавливает элементы свайного фундамента. Процесс силового погружения конструктивных элементов фундамента в грунт осуществляется специальным оборудованием:

• сваевдавливающими машинами, известными также как гидравлические копры. Оборудование не нуждается во вспомогательных механизмах и функционирует самостоятельно. Поставляется на строительную площадку в разобранном виде и собирается из отдельных агрегатов. Конструкция позволяет выполнять поставленные задачи и перемещаться по свайному полю, имеющему наклон до 15%;
• сваевдавливающими установками. Агрегат конструктивно отличается от сваевдавливающей машины, имеет невысокую стоимость. Он циклически перемещается на следующую позицию с помощью специального оборудования. Установка может монтироваться на самоходное шасси, что сокращает строительный цикл. Требует подготовки площадки и обеспечения горизонтальности.

Повышенную эффективность выполнения работ обеспечивает гидравлический копер, включающий следующие конструктивные элементы:

1. Опорную раму, выполняющую функцию подвижного шасси.
2. Грузоподъемное устройство, обеспечивающее перемещение колонн к рабочему органу.
3. Зажимной узел, осуществляющий фиксацию с помощью гидравлических захватов.
4. Силовой блок, производящий статическое погружение элементов фундамента.
5. Грузовую раму, необходимую для размещения анкерных грузов.
6. Гидравлическую станцию, создающую требуемое давление для выполнения работ.

Машина более оперативно устанавливает конструкции, а также имеет гидравлические цилиндры, которые отлично справляются с погружением свай в площадку

Агрегаты статического погружения имеют ряд преимуществ:

• не создают при работе шума и вибрации в отличие от установки, которая забивает опоры ударным или вибрационным способом;
• отличаются повышенной производительностью, которую не может развить машина для забивания свай;
• не требуют специальной подготовки строительной площадки, необходимой для формирования свайного поля;
• позволяют выполнять работы на подвижных почвах с близким расположением водоносных слоев, где проблематично использовать другие технологии;
• позволяют создать надежный свайный фундамент, используя меньшее количество опорных элементов;
• обеспечивают целостность силовых опор, которые могут разрушаться при погружении ударным путем или вибропогружателем;
• гарантируют повышенную точность углубления, контролируемую компьютерной системой.

К основным недостаткам относятся:

1. Увеличенные габариты оборудования, не позволяющие производить работы на малых стройплощадках.
2. Необходимость использования техники, доставляющей сваевдавливающее оборудование к месту работы.
3. Повышенная стоимость вдавливания по сравнению с ударным или вибрационным методом.

Заключение

Статическое вдавливание свай является прогрессивным строительным приемом. Технология позволяет за ограниченное время, без специальной подготовки площадки сформировать надежное основание, используя уменьшенное количество расходного материала. Отсутствие шума и вибрации обеспечивает благоприятные условия для выполнения работ, позволяет производить обустройство свайных фундаментов в городской черте. Опытные специалисты обеспечат качество работ, используя современное оборудование.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
