Базовые правила электропроводки в деревянном доме

Во время проведения работ по монтажу электропроводки в доме рекомендуется соблюдать требования, которые прописаны в Правилах Устройства Электроустановок (ПУЭ).

В этом своде правил по технике пожарной безопасности особое место отводится требованиям к работам в деревянном доме по причине высокой степени возгорания деревянных конструкций.

Даже если обработать древесину специальным огнеупорным раствором, который снижает способность химических соединений окисляться, дерево остается легковоспламеняемым материалом.

При нарушении правил монтажа и эксплуатации электропроводки в зоне замыкания электросети возникает температурный порог, при котором плавится металл, а древесина начинает тлеть и вспыхивает, как порох.

Из всех причин возгорания в частных деревянных домах львиную долю занимает неисправность электропроводки.

Народная пословица гласит – «Вор оставляет стены, а пожар пепел».

И чтобы избежать непоправимого и обезопасить имущество нужно соблюдать Правила Устройства Электроустановок в деревянном доме.

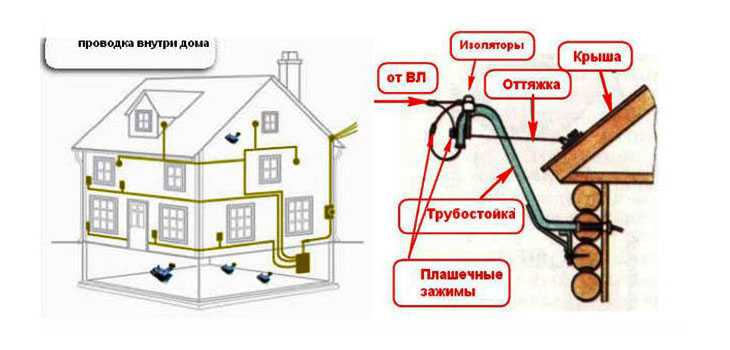

Ввод в дом

Изначально надо подвести электроэнергию непосредственно к зданию, предварительно выбрав один из двух способов: воздушный либо кабельный. Первый метод подразумевает использование самонесущих проводов в изоляции с сечением в 16 кв. мм.

Необходимо помнить, что непосредственная подводка электричества в само здание производится только проводниками из меди, потому что они имеют низкое сопротивление и меньше нагреваются.

Если при протяжке от линии электропередач к зданию использовались алюминиевые провода, то подводку делают непосредственно через стену дома, используя скрутку «алюминий-медь», помещенную в металлическую трубу (так называемая муфта).

Во втором варианте выкапывают траншею глубиной до восьмидесяти сантиметров. В неё на песчаную «подушку» укладывается кабель.

В фундаменте самого здания производят прокол и устанавливают железную трубу. Она необходима для предотвращения деформации джутовой оболочки кабеля в случае проседания грунта под зданием.

Таким образом, проводник попадет в подвальное помещение. Электропитание подключается на входе вводного щитка.

Распределительная сеть

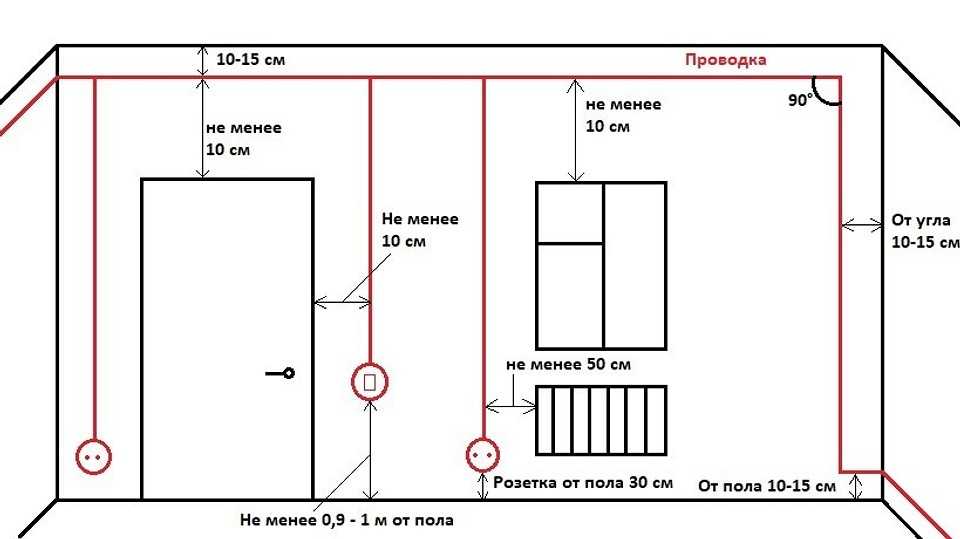

Перед тем как начать раскидывать внутреннюю электропроводку, желательно всё продумать по поводу общей потребляемой мощности и определить какие именно будут потребители.

Возможно, что хозяин дома решит поставить бойлер или электроплиту для приготовления пищи либо планирует установить более серьёзную технику, потребляющую большое количество электроэнергии.

Впоследствии потребители систематизируют и распределяют по группам. Если нагрузка на сеть небольшая, то вполне можно создать две группы: розеточная и осветительная.

На общую потребляемую мощность подбирают автоматические предохранительные автоматы, создавая тем самым защиту в несколько эшелонов. Они предохраняют электросеть от перегрузок и от резких перепадов напряжения.

Автоматы распределяют по группам потребителей исходя из потребляемой мощности и индивидуальных характеристик предохранительных выключателей электросети.

Проводка в доме

Монтаж внутри помещений электропроводки производится открытым либо скрытым способами.

В первом варианте затрачивается меньше усилий на планировку и протяжку электросети, используются кабели с медными жилами с негорючей изоляцией в два слоя – внешним и внутренним. Провода крепятся к стене с помощью скоб или тонкой жести.

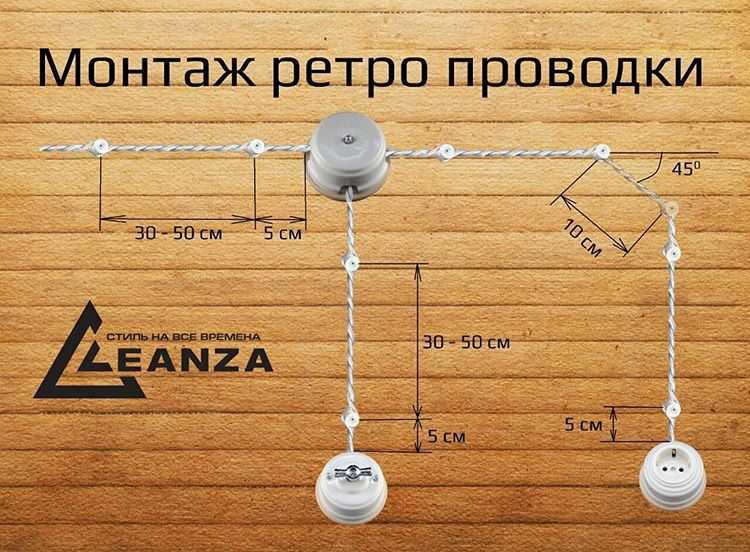

Сегодня популярность приобрела мода под «старину», когда на некрашеную бревенчатую стену протягивается кабель с пластмассовой негорючей изоляцией в шёлковой оплетке. Провод закрепляется на фарфоровых изоляторах, по форме напоминающих «матрешку». Визуально выглядит оригинально и эффектно.

Открытый способ предоставляет беспрепятственный доступ к элементу электропроводки в случае срочного ремонта или замены отдельного участка проводов.

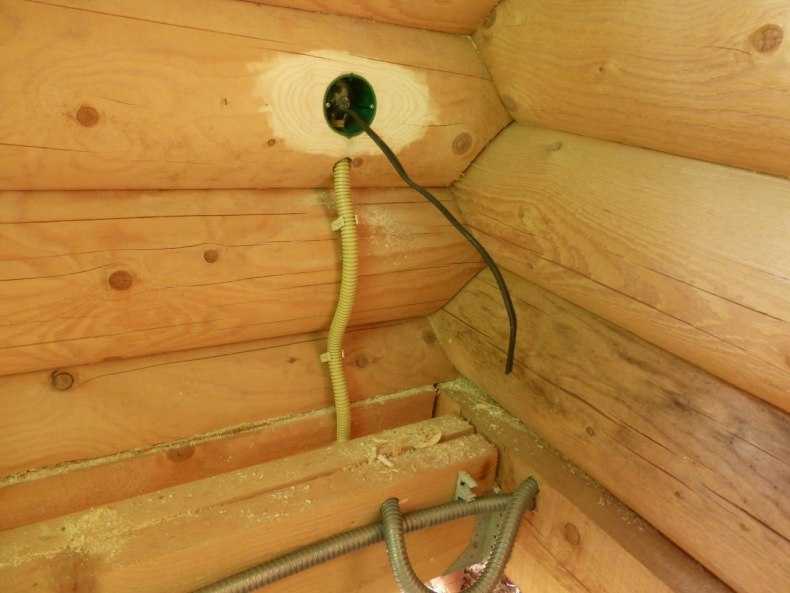

Второй способ – скрытая проводка. Скрытую проводку необходимо изначально спроектировать, так как она протягивается по балкам чердака или по межэтажным перекрытиям в специальных металлических трубах с последующими отпусками проводов под установку розеток, выключателей и осветительных приборов. Для создания этой сложной конфигурации потребуется время и трудоемкие затраты.

Этот вид проводки протягивается во время строительства здания по принципу — сделать один раз и на века. Но есть минус: при перегорании кабеля будет проблематично найти и устранить очаг замыкания.

Опуски под розетки и выключатели маскируются в коробах из ПВХ, которые крепятся к стенам и потолкам. В них укладываются проводники в виде кабеля и накрываются крышками.

Сегодня распространение приобретает строительство домов из экологических материалов. К ним можно отнести оцилиндрованные бревна, в которых делают отверстия под металлорукава (металлические трубы) и прокладываются кабели. Это пример скрытой проводки. Если внутри помещения стены обшиваются вагонкой, под неё также можно спрятать электропроводники.

Установка УЗО

Для повышения защиты дома от перегрузки электросети можно установить еще одну ступень в виде устройства защитного отключения (УЗО). Это дополнение к безопасности проводки полностью совместимо с автоматами, и создает дополнительный буфер при замыкании или резком перепаде напряжения в сети.

При точном соблюдении всех требований ПУЭ, независимо от выбора вида электропроводки и особенностей конструкции деревянного дома она будет служить долго и надежно.

Скрытая проводка в деревянном доме : особенности монтажа и правила



Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабеля.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.






Скрытая электропроводка прокладывается различными способами:

  • в гофре
  • в металлорукаве
  • в металлических трубах
  • в пластиковых и металлических коробах
  • под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т.д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.



Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу

проводки в деревянном доме нужно относиться очень серьезно.


Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.







Преимущества скрытой проводки







Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

  • внешний вид внутри строения, натуральный неиспорченный вид дерева
  • большой выбор механизмов розеток и выключателей для внутреннего монтажа
  • защита кабелей от механических повреждений и воздействий
  • пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.






Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Но принимая решения о ее монтаже, обязательно нужно взвесить все за и против.









Недостатки скрытой проводки в деревянных строениях







Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

  • скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
  • при усадке дома бревна могут передавить кабель или трубу
  • сложность прокладки металлических труб согласно всем правилам и ГОСТам
  • невозможность добавить или перенести впоследствии розетки и выключатели
  • высокая цена за монтаж скрытой проводки и материал в деревянном доме







Не каждая фирма сможет грамотно и по всем правилам выполнить безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянном доме компании «Derevfarfor». Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.











Правила монтажа скрытой проводки в деревянных домах различными способами



Как же правильно и безопасно произвести монтаж скрытой электропроводки  в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг  и NYM. Они имеют медные жилы.
ВВГнг  это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
 Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM  круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью,  надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из  ПУЭ:

  • металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
  • в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
  • в сухих помещениях допускается монтаж труб и коробов без уплотнения
  • все металлические трубы и другие части трассы должны быть заземлены


Скрытая проводка
в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

 Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

 Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба.

Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ.

Количество поворотов и изгибов должно быть минимальным.



Основы и требования к домашней электропроводке

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Тем не менее, это описание является всего лишь поверхностным знанием того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Блок выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или выключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Автоматические выключатели ответвлений

Автоматические выключатели ответвлений — это выключатели, которые заполняют панель и обычно находятся непосредственно под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

При перегрузке цепи выключатель автоматически отключает подачу электроэнергии. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Переключатели

Переключатели — это рабочие устройства, которые используются для включения и выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Электропроводка

Хотя это может быть и обычная система электропроводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных — 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

  • Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
  • Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:
Преимущества
  • Это долговечная система электропроводки
  • Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
  • Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
  • Его функциональность не мешает эстетическому виду
  • Нет риска повреждения изоляции кабеля, что снижает вероятность возгорания.
Недостатки
  • Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
  • Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
  • Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

Калибр Amp Circuits Color Code
14 15 White
12 20 Yellow
10 30 Orange
8 40 Black
6 55 Black

Подземный кабель

UF Cables. наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

Wires Color
Hot wires Black, Red, Orange
Neutral wires White, Brown
Ground wires Green, Yellow-green

Провода низкого напряжения

Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут находиться в оболочке кабеля или объединяться в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

  • Розетки должны иметь цепь на 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
  • В случае вентиляционных отверстий со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
  • Защита GFCI требуется для всех розеток.
  • По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
  • Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных условиях.

Кухня

  • Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
  • Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
  • Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

  • В каждой комнате должен быть выключатель у входа.
  • Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
  • Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

  • Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
  • Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

  • Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
  • Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

  • Установка для светильников накаливания не может быть установлена ​​в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
  • Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
  • Светильники CFL не должны устанавливаться в пределах 6 дюймов от пространства для хранения.
  • Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

  • Для всех розеток требуется защита GFCI
  • Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
  • Для любого другого устройства потребуется собственная цепь на 20 А.

Гараж

  • Требуется выделенная цепь на 20 А, которая питает только гараж.
  • Для управления освещением должен присутствовать как минимум один выключатель света.
  • Требуется как минимум одна розетка на машино-место.
  • Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Несмотря на то, что мы надеемся, что у вас есть базовая электропроводка для вашего дома, работа по благоустройству любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта. Чтобы избежать любого риска для вашей безопасности при работе с домашней проводкой, лучше всего обратиться к профессионалам, так как за это придется заплатить серьезную и большую цену.

Электромонтажные работы – это не то, к чему следует относиться легкомысленно и иметь свод правил, которым электрик строго следует. Если вы не имеете опыта хотя бы в элементарной электропроводке, эту работу не следует выполнять самостоятельно. Электрики, такие как HandyKith, на протяжении многих лет обеспечивали безопасную и качественную работу и являются лучшими людьми, к которым можно обратиться по любым вопросам, связанным с улучшением вашего дома.

Розетки и коды монтажа кабелей

Установка электрических коробок и кабелей упрощается, если следовать этим рекомендуемым правилам электромонтажа. Не устанавливайте электропроводку бессистемно, делайте это в соответствии с Национальным электротехническим кодексом. Эта книга правил установки была разработана для безопасной установки всего, что связано с электричеством. Придерживайтесь правил, чтобы иметь безопасную и эффективную электропроводку.

Установив соответствующие электрические коробки надлежащим образом, вы получите безопасную и красивую установку. Электрические кабели, которые проходят через стены, а также внутри и снаружи электрических коробок, должны поддерживаться и устанавливаться с достаточной длиной для соединений в соответствии с этими нормами для правильной установки и простоты использования.

  • 01 из 08

    Крепление кабелей к стойкам

    В кодовой книге раздел 334.30 гласит, что плоские кабели должны быть скреплены скобами на плоской стороне кабеля, а не на краю. Это обеспечивает плотное соединение провода со шпилькой и предотвращает повреждение оболочки провода.

  • 02 из 08

    Кабели, входящие в розеточную коробку

    Когда электрические кабели прокладываются от коробки к коробке, вы должны оставить не менее шести дюймов свободной проводки в распределительной коробке для целей подключения. В статье 300.14 этот метод объясняется. Если провода слишком короткие, выполнить соединение будет слишком сложно, и в случае, если вам нужно отрезать кусок провода, чтобы перемонтировать выключатель или розетку, вам понадобится несколько дополнительных дюймов пригодного провода.

  • 03 из 08

    Фиксирующие тросы

    Статья 334.30 гласит, что кабели, выходящие из соединительных коробок, должны быть закреплены в пределах 12 дюймов от коробки во всех коробках, оборудованных кабельными зажимами. Эти кабельные зажимы снимать нельзя. 314.17(C) говорится, что кабели должны быть прикреплены к розетке. Хотя, за исключением статьи 314.17 (C), неметаллические коробки не имеют кабельных зажимов и должны иметь кабели, поддерживаемые в пределах восьми дюймов от распределительной коробки. В любом случае провод закреплен проволочными скобами, которые не позволяют ему двигаться внутри полости стены.

  • 04 из 08

    Коробки для осветительных приборов

    Коробки осветительных приборов должны быть указаны для поддержки осветительных приборов из-за их веса. Как правило, эти коробки имеют круглую или восьмиугольную форму. Вы найдете эту информацию в статье 314.27(A). В зависимости от материала, из которого изготовлены эти ящики, будь то опора для светильника или потолочного вентилятора, вам может потребоваться установить специальный кронштейн для поддержки веса, как в случае с потолочными вентиляторами.

  • 05 из 08

    Горизонтальная и вертикальная обвязка кабеля

    В статьях 334.30 и 334.30(A) вертикально проложенные кабели должны поддерживаться ремнями через каждые 4 фута 6 дюймов, хотя горизонтально проложенные кабели через просверленные отверстия не нуждаются в дополнительной поддержке. Закрепляя кабели таким образом, они защищены от защемления между стойками и гипсокартоном. Предпочтительные проволочные скобы имеют металлические гвозди и пластиковые поперечные опоры, а не скобы.

  • 06 из 08

    Защитные стальные пластины

    Когда кабели проходят через просверленные отверстия в шпильках, необходимо учитывать факторы безопасности. Чтобы защитить проводку от гвоздей и шурупов для гипсокартона, в статье 300.4 говорится, что должны быть предусмотрены стальные пластины для защиты кабелей на расстоянии менее 1 1/4 дюйма от края деревянного каркаса. Это защищает провод при установке гипсокартона. Их следует использовать как при вертикальном, так и при горизонтальном сверлении отверстий, когда металлические пластины закрывают область перед отверстием, через которое проходит проволока.

  • 07 из 08

    Монтажные коробки

    В статье 314.20 указано, что коробки должны монтироваться заподлицо с чистовой поверхностью стены, с максимальным отступом не более 1/4 дюйма. Это будет внешний край гипсокартона. Чтобы облегчить эту установку, большинство коробок поставляются с ограничителями глубины, которые упрощают установку коробок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
