прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

Деформация проводки на микроуровне.
Температурные перепады.
Повышение и понижение влажности воздуха.
Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

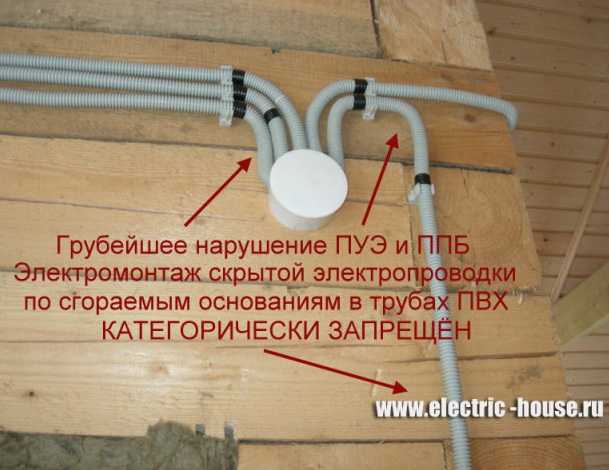

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов,

то необходимо заранее подготовить для монтажа специальные прокладки в виде:

Штукатурки.
Гипса.
Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

Чтобы можно было определить, соответствует ли провод на требования.
Выяснить возможные повреждения изоляции во время транспортировки и хранения.
Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

ВВГнг-ПLS.
ВВГнг (А).
ВВГнгLS.
ВВГнг-П (А).
NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам.

Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

Каждая жила защищена собственным слоем.
Все жилы в пучке повторно изолируются.
После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

За счет пайки и сварки контакты достигается максимальная прочность.
Защита от воздействий внешней среды в виде коррозии.
Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

Скрытая проводка в деревянном доме: выписка из ПУЭ

Благодаря новейшим вариантам распределения электрики в помещении, стала альтернативой именно скрытая проводка в деревянном доме, монтаж которой осуществляется в соответствии с ПУЭ.

Чтобы заняться воспроизводством скрытого электричества, важно быть максимально подготовленным, так как здесь существуют новые, но весьма определенные риски. Важно изучить ряд нормативов и ГОСТов и только потом приступать к монтажу актуального метода по прокладке электричества.

Важно! Рекомендуется доверить воспроизводство скрытой электрической сети в домах, выстроенных из бруса профессионалам ввиду опасности работ.

Содержание

1 Преимущества скрытой электропроводки в деревянных домах
2 Некоторые правила, обязательные к использованию
3 Как должна входить скрытая проводка в деревянный дом?

Преимущества скрытой электропроводки в деревянных домах

Все не понаслышке знакомы с дизайном, и, если он будет нарушен банальной электропроводкой — это будет очевидно. Рассмотрим ряд преимущественных черт:

Скрытая проводка в деревянном доме устанавливается не только по нормативным требованиям, но еще и с учетом эстетических соображений.

Некоторые правила, обязательные к использованию

Как мы говорили, пренебрежение правилами при работе с электрическими сетями имеет опасный исход.

Важно! Соблюдение государственных стандартов по отношению заведения электропроводки в деревянный дом — это шанс на успешную работу электроприборов.

Мы за безопасность! Чтобы не было никаких проблем после выполненного монтажа, важно все работы проводить исключительно по указаниям схемы. Такую схему можно составить самостоятельно либо найти в интернете, подобрав по условиям строительства дома. Только так может быть гарантирована безопасность.

Исключаем возгорание! Старайтесь прокладывать электрическую проводку в местах, где нет вероятности воспламенения древесины, в случае короткого замыкания или пробоя сверхтоков. Обычно монтаж выполняется на негорючих материалах, например, в перегородках.

Сохраняем интерьер дома! Чтобы разветвлений проводов было незаметно, следует делать их в плинтусах, дверных коробах или возле окон, помещая в специальные деревянные коробки. Также можно делать электрическую сеть в специальных трубах с гофрированной изоляцией, в нее же можно уложить асбестовую прокладку. Она защищает изоляцию от мощной проводки.

Такое соединение проводки в деревянном запрещено

Учет свободного доступа! Не смотря на сохранение дизайнерских решений жилого помещения, важно в любое время оперативно добраться до коробов, куда спрятаны все проводники. Случается, так что приходится устранять некоторые поломки, а рушить для этого полстены обойдется вам в большие затраты.

Скрытая проводка в изоляции в дереве

Как должна входить скрытая проводка в деревянный дом?

Многие горе-электрики стараются использовать самые примитивные и облегченные способы, чтобы подключить свое деревянное жилье к общей электрической сети. Однако и в этом вопросе есть свои нюансы. Предлагаем их рассмотреть.

Ни в коем случае не руководствуйтесь старинными методами завода электрики в дом. Вполне вероятно, что такие варианты давно не соответствуют требованиям.
Не рекомендуется размещать проводники на керамических головках, прикрепленных к уличной стене деревянного дома, как говорится — это мина замедленного действия! Рано или поздно вы столкнетесь с проблемой возгорания.
Не следует монтировать электрическую сеть через деревянный чердак. В условиях сырости и не отапливаемого подкрышного помещения, часто нарушается изоляционный слой, вследствие чего возникает риск возникновения короткого замыкания.
Применяйте разрешенные способы ввода электропроводки. Один из оптимальных — это воздушный способ. Но его недостаток в том, что для осуществления необходимо привлекать профессиональных электромонтажников.
Подземная прокладка проводки характеризуется надежностью и долговечностью. Эти качества обусловлены тем, что провода полностью скрыты и не подвергаются атмосферным явлениям или механическим воздействиям, осуществляемых человеческим фактором.

Важно! Сложность прокладки скрытой проводки в доме доказана осуществлением трудоемких задач.

Такая прокладка проводки запрещена

Помните, что не один сантиметр электрического кабеля не должен соприкасаться с древесными стенами или иными перекрытиями, следовательно, стальные или медные трубки — это обязательное условие для электропроводки в деревянном жилье.

монтаж электропроводки, открытый или скрытый

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

1 Требования к электропроводке в деревянном доме
2 Правила
3 Подготовка проекта электроэнергии
- 3.1 Выбор кабеля
- 3. 2. Выбор устройств и автоматику для коммутатора
4 Шаг проводки за шагом
- 4.1 Установка коммутатора
- 4.2 Устройство заземления
- 4.1. 4.3 Ввод силового кабеля в помещение
- 4.4 Прокладка кабелей и их подключение
- 4.5 Установка выключателей и розеток
- 4.6 Способы открытой прокладки электропроводки
- 4.7 Скрытая электропроводка в деревянном доме
5 Ошибки при монтаже
6 Испытание электропроводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию — быть безопасной . Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете устранить риск возгорания, если будете соблюдать основные требования:

Правильный подбор материалов.
Надежная изоляция.
Возможность автоматического отключения питания.
Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температур.

Планируя проводку дома, необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для щита

Цель подбора устройств автоматики защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

разработка проекта и определение суммарной мощности оборудования;
Выбор кабелей, устройств автоматизации и электроприборов;
Электроснабжение, подключение автоматических выключателей, электросчетчиков;
установка электрощита;
внутренняя проводка;
установка розеток, выключателей, светильников;
системный тест.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию — это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме можно выполнить несколькими способами:

В гофротрубу из ПВХ;
В металлическом шланге;
В трубах или каналах из ПВХ;
На кронштейнах;
На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

Изгиб или ослабление питающего кабеля;
Крепление провода к деревянной конструкции, что запрещено правилами;
Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
установка распределительного щита слишком близко к месту ввода силового кабеля;
Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей. Надежность электросети должна быть максимальной, так как электропроводка требует повышенного внимания и регулярного контроля.

Статьи по теме:

Как правильно установить скрытую систему электропроводки?

Системы электропроводки со скрытым кабелепроводом являются наиболее популярным, эстетически привлекательным и наиболее распространенным типом электропроводки в доме. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Трубка защищает провода от внешних повреждений, таких как грызуны и т. д., увеличивая срок службы используемых проводов. Прежде чем говорить о процедуре установки, давайте поговорим о том, что такое система электропроводки дома и ее виды.

Различные типы систем электропроводки в доме

Электропроводка в доме распределяет электричество (электрическую энергию) от счетчика поставщиков к различным бытовым приборам, таким как светильники, вентиляторы, телевизор и т. д. Существует множество различных типов электропроводки. системы электропроводки дома, используемые в Индии и других странах. Вот некоторые из них:

1. Зажим для проводки

Зажимы с канавками используются для удержания кабеля. Это временная система электропроводки, поэтому она не используется в типичных конструкциях домов

2. Электропроводка корпуса

Открытая система электропроводки, в которой провода проходят через кожух, а крышка используется для покрытия корпуса.

3. Обрешетка

Одиночные или группы проводов укладываются поверх деревянной обрешетки. Провода крепятся к обрешетке с помощью латунного зажима, который крепится к деревянным рейкам с интервалом 10-15 см

4. Поверхностная проводка

Трубы из ПВХ или GI укладываются на поверхность стены или потолок. Эти трубы крепятся к стенам с помощью ремня с двумя отверстиями и базового зажима на определенных расстояниях. Электрические провода проложены внутри коробов.

5. Скрытая проводка кабелепровода

Трубы кабелепровода из ПВХ укладываются внутри точеной кирпичной/блочной стены перед штукатуркой. Затем стена полностью оштукатурена и окрашена. Электрические провода проложены внутри коробов. Этот тип проводки эстетически привлекателен, поскольку он не представляет собой электрические провода/кабелепроводы, видимые на верхней части стены.

Преимущества и недостатки скрытой системы электропроводки

Преимущества скрытой электропроводки

Это самая безопасная система электропроводки из всех вышеперечисленных
Эстетически привлекательна
Нет риска возгорания или механического износа
Нет риска повреждения изоляции кабеля
Это безопасно от влажности, химических воздействий и дыма
Нет риска поражения электрическим током
Самая надежная и популярная система электропроводки
Не нарушают планировку интерьера, так как трубы скрыты в стене
Простота ремонта, так как старые провода можно легко заменить

Недостатки скрытой электропроводки

Высокая стоимость по сравнению с другими методами поверхностной проводки
Добавление дополнительного кабелепровода в будущем затруднительно (требуется долбление и отделка стены)
Изменение местоположения приборов или выключателей затруднено
Установка затруднена по сравнению с другими методами
Сложность добавления/управления дополнительным подключением в будущем

Пошаговая процедура установки скрытой системы электропроводки

Шаг 1.

Прокладка электропроводки в перекрытии должны быть выполнены в трубах из FR ПВХ толщиной 2 мм и размером 25 мм. Между верхней и нижней арматурой желательно прокладывать плитные трубы. Пожалуйста, убедитесь в толщине бетона, т.е. закройте ПВХ-каналы в случае одинарных армированных плит.

В плитах должны использоваться только глубокие распределительные коробки. Со связующим проводом правильно свяжите ПВХ-кабелепроводы

Предпочтительно используйте различные цветовые коды для кабелепроводов для передачи данных (провод локальной сети, телефонный провод и т. д.) и электрических проводов

Используйте серые ПВХ-трубы для передачи данных и черные ПВХ-трубки для электрических проводов. Используйте растворитель ПВХ для соединения аксессуаров

Стенные капли должны быть надлежащим образом проверены на поверхности стены/балки. Пожалуйста, убедитесь в толщине бетона, т.е. покрытия

Все проводки должны быть проверены в соответствии с монтажным чертежом, в котором указано расположение распределительных щитов и количество точек, которые должны быть установлены в каждом месте.

Особые меры предосторожности должны быть приняты во время бетонирования плиты.

Все сломанные трубы должны быть заменены
Все стыки должны быть водонепроницаемыми во избежание засорения)

Прокладка проводов GI должна выполняться сразу после распалубки плиты и балки. (любой штуцер должен быть задокументирован, а альтернативная трасса должна быть показана на рабочих чертежах и задокументирована для будущих ссылок).

Все необходимые втулки должны быть предусмотрены в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха.

В подходящих местах должны быть предусмотрены тяговые ящики.

Тяговые и соединительные коробки не должны быть сгруппированы в одном месте и должны быть расположены таким образом, чтобы их не было видно из зон с интенсивным движением согласно электрическим чертежам.

Этап-2: Прокладка электропроводки в стенах

Скрытые работы по прокладке трубопровода должны выполняться после возведения кирпичных стен, но до штукатурки.
Штамповочные работы проводить после завершения выдержки кладки (отрыв от кладки не менее 7 суток).
Штробление стен должно выполняться только стенорезами, это позволит избежать повреждения стен.
Кабелепроводы должны быть закреплены утвержденными зажимами, чтобы впоследствии обеспечить правильную прокладку и проводку.
После закрепления трубопроводов, коробок и аксессуаров выточенную поверхность необходимо заполнить цементным раствором и обернуть вокруг трубопроводов мелкоячеистой сеткой.
Работы по проводке стен должны начинаться с разметки уровня на стене (обычно на уровне коробки), зная ее высоту над FFL (уровень готового пола)
Ширина чеканки ограничивается количеством каналов.
Глубина штробления для углубления канала не менее 10 мм от каменной стены.
Все горизонтальные кабелепроводы должны быть прямыми на уровне коробки. Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Ни один стенной трубопровод не должен быть взят случайно.
Нельзя использовать колена и изгибы. В случае изменения направления в трубе используйте пружину, чтобы согнуть трубу.
Силовые кабели нельзя прокладывать рядом с линиями связи.
Трубопроводы над подвесным потолком должны проходить с соответствующими опорами/подвесками. Трубы ни в коем случае не должны опираться на сетку подвесного потолка. Все вертикальные прогоны с открытыми концами должны быть загерметизированы сверху в случае выполнения подвесных потолков при проведении общестроительных работ по каменной кладке.

Шаг 3: Установка тыльных коробок распределительного щита

Все скрытые распределительные щиты должны быть закреплены по уровню согласно заданному графику (высота, расстояние от чистового пола (FFL) должны соответствовать рекомендации архитектора)
Зазор между двумя скрытыми распределительными щитами должен быть одинаковым и одинаковым для всех установок.

прокладка кабеля с пошаговой инструкцией

Электропроводка: как ее не следует прокладывать

Как правильно прокладывать проводку

С чего следует начать

Как выбрать электропроводку

Как выбрать места для выключателей и розеток

Последний этап: испытание проводки

Видео: скрытая проводка в деревянном доме

Скрытая проводка в деревянном доме: выписка из ПУЭ

Преимущества скрытой электропроводки в деревянных домах

Некоторые правила, обязательные к использованию

Как должна входить скрытая проводка в деревянный дом?

монтаж электропроводки, открытый или скрытый

Требования к электропроводке деревянного дома

Правила

Подготовка проекта электроснабжения

Выбор кабеля

Подбор устройств и автоматики для щита

Монтаж электропроводки – пошаговая инструкция

Установка распределительного щита

Заземляющее устройство

Ввод силового кабеля в здание

Прокладка кабелей и их подключение

Установка выключателей и розеток

Способы открытой электропроводки

Скрытая проводка в деревянном доме

Ошибки при монтаже

Проверка электропроводки

Как правильно установить скрытую систему электропроводки?

Различные типы систем электропроводки в доме

1. Зажим для проводки

2. Электропроводка корпуса

3. Обрешетка

4. Поверхностная проводка

5. Скрытая проводка кабелепровода

Преимущества и недостатки скрытой системы электропроводки

Преимущества скрытой электропроводки

Недостатки скрытой электропроводки

Пошаговая процедура установки скрытой системы электропроводки

Шаг 1.

Этап-2: Прокладка электропроводки в стенах

Шаг 3: Установка тыльных коробок распределительного щита

Добавить комментарий Отменить ответ
