Проекты и чертежи каркасных домов на фото бесплатно своими руками.

Основная часть проектной документации для каркасной стройки представляет собой схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. В этой статье вы узнаете, где можно взять готовые схемы каркасной постройки? И как пользоваться информацией, которая изложена в них?

Содержание статьи

  1. Необходимость в грамотных чертежах каркасных домов
  2. Заказ проекта каркасного дома в фирме
  3. Макет каркасного дома
  4. Схемы дома из каркаса своими руками
  5. Устройство дома на проектах
  6. Чертежи для постройки фундамента
    • Сбор каркаса дома
    • Сборка крыши в доме
    • Утепление дома своими руками
    • Монтаж коммуникаций

Необходимость в грамотных чертежах каркасных домов

Главный козырь каркасного строительства домов – это его доступность, оптимальная цена, за которую можно получить собственный жилой каркасник для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции.

Сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с строениями из кирпича.

А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства  был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без него может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?

Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального. При этом содержит все необходимые для строителя сведения.

Заказ проекта каркасного дома в фирме

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. При экономной застройке может встать вопрос о целесообразности вложений денег и стоит ли заказать. Но хочу вас уверить, что без готового проекта построить дом по современной технологии просто невозможно.

Вы не сможете правильно рассчитать нагрузки на все элементы силового каркаса. Только с помощью специальной программы SketchUP проектирования домов делаются расчеты нагрузок, правильной обвязки, количества необходимого материала в формате skp. Вы сможете определиться с планировкой каркасного дома и правильно посчитать площадь всех жилых и нежилых помещений.

Макет дома на заказ несёт достаточно большие затраты, но можно выбрать готовый проект дома или бани. Для начала остановиться на контактах проектировочных фирм с опытом строительства каркасных домов, чтобы они были на рынке не один год. Поискать отзывы об их работе или даже встретиться с теми, кто у них заказывал работу.

В готовом проекте строительства каркасного дома надо обратить внимание на доступность информации, чтобы была четкая инструкция по возведению. Как собирать каркасные дома без дополнительных издержек. Точное количество деревянных материалов, чтобы не сказалось на качестве постройки.

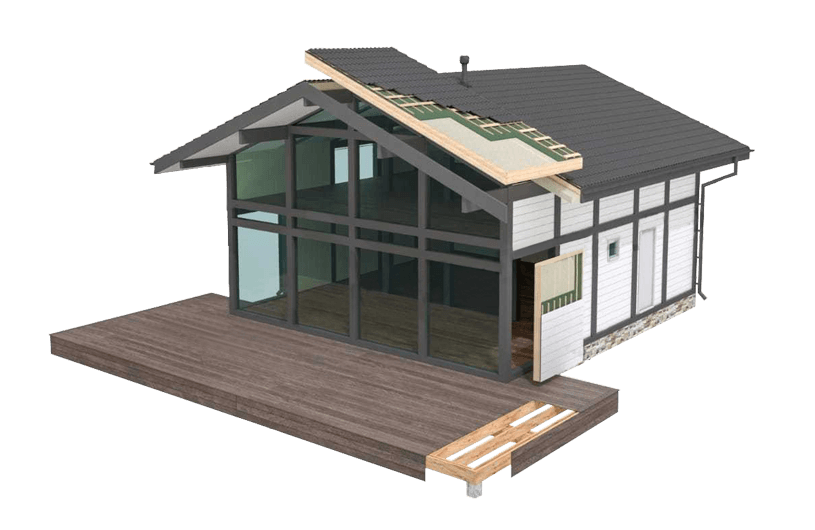

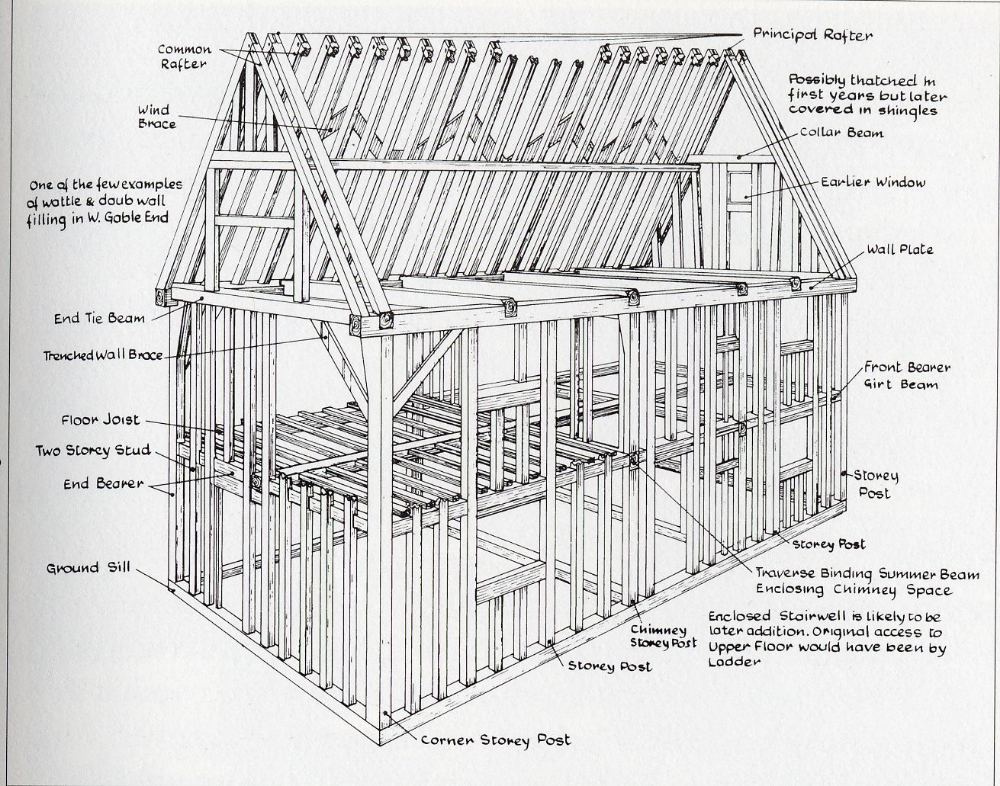

На рисунке каркасного дома.

При строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?

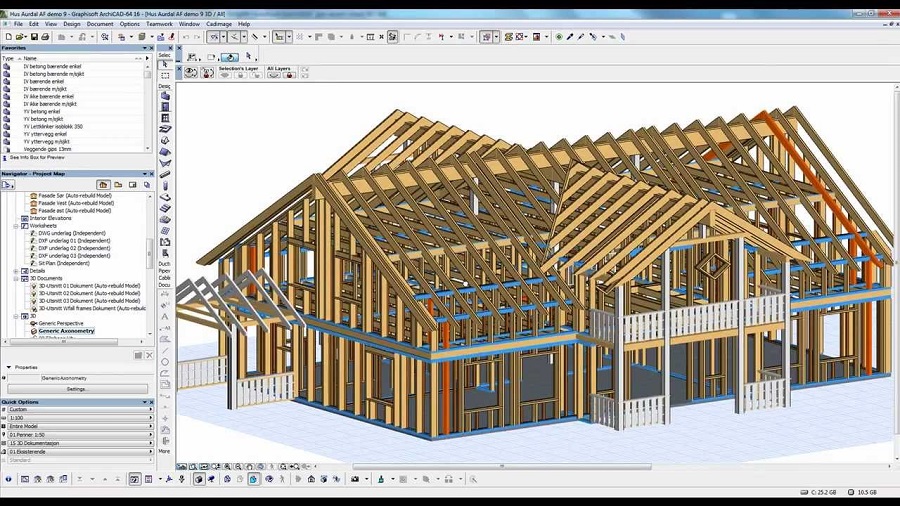

Макет каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства. Что содержит архитектурная часть проекта.

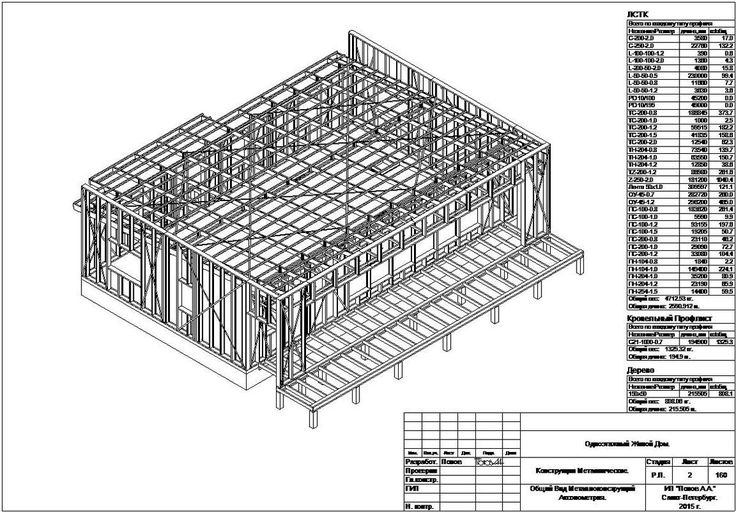

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.

Рабочие рисунки фасада.

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.

План этажей в доме своими руками.

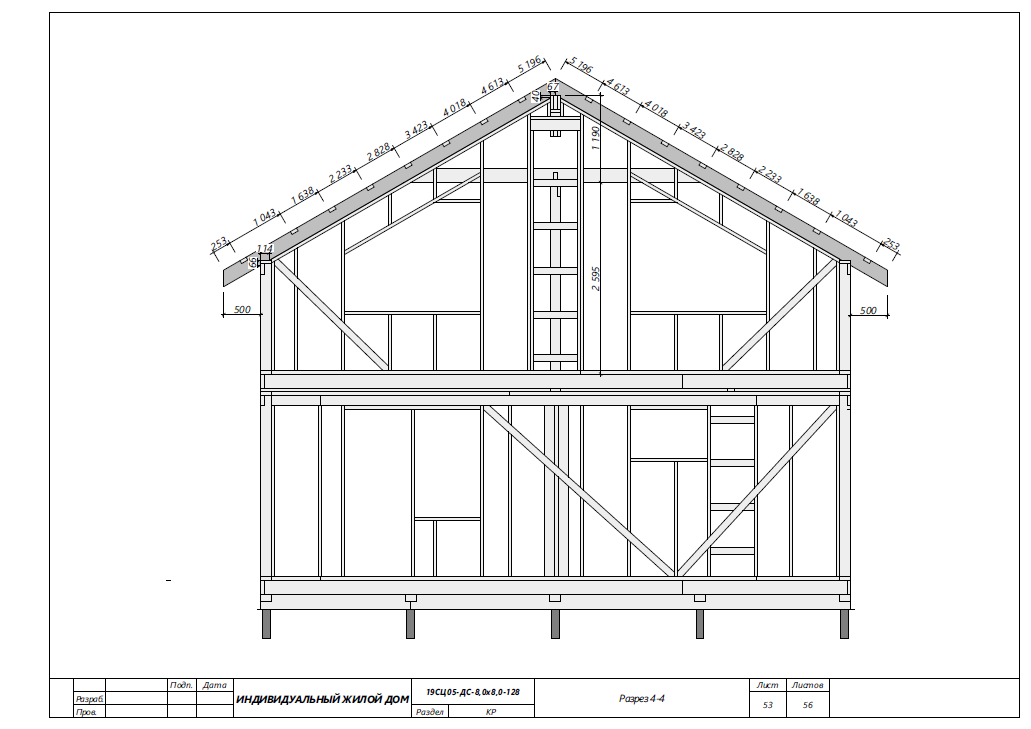

Рисунок – вертикальный разрез дома. На примере детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

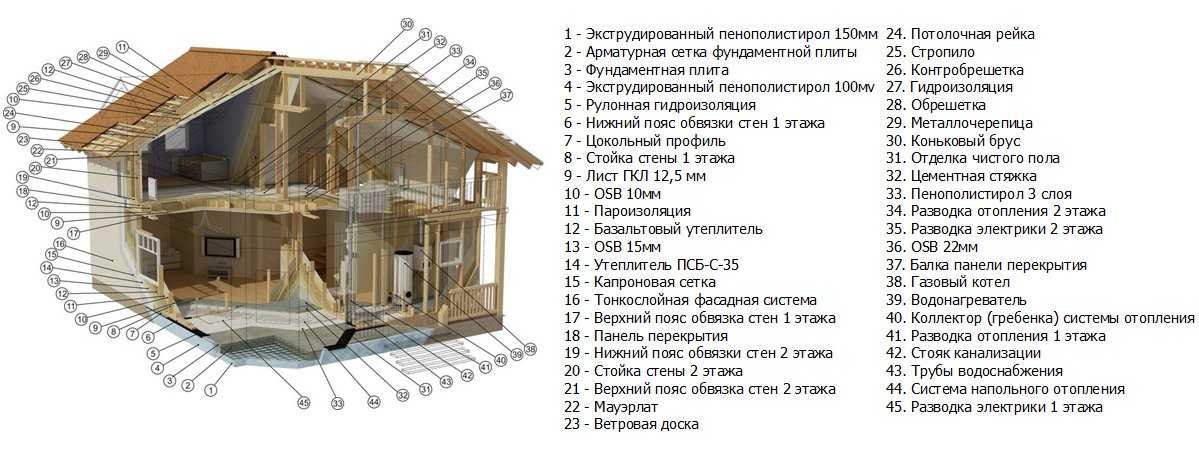

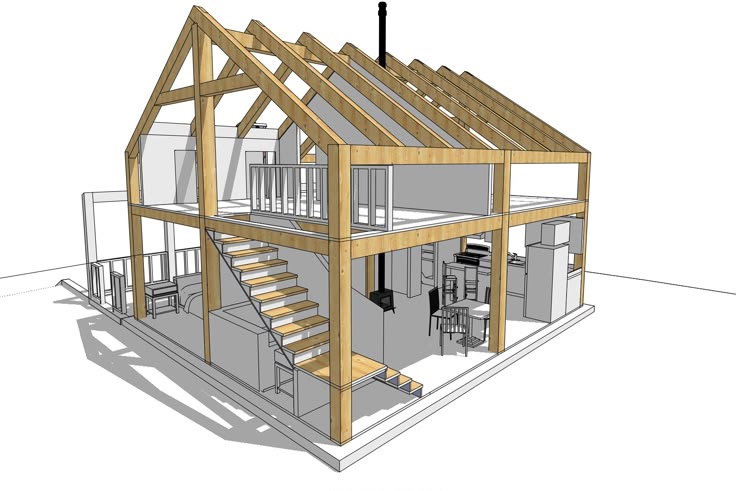

Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:

  • Чертёж-проект фундамента.
  • Чертежи стен и балок пола перекрытия.
  • Проект–чертёж стропильной системы для сооружения крыши.

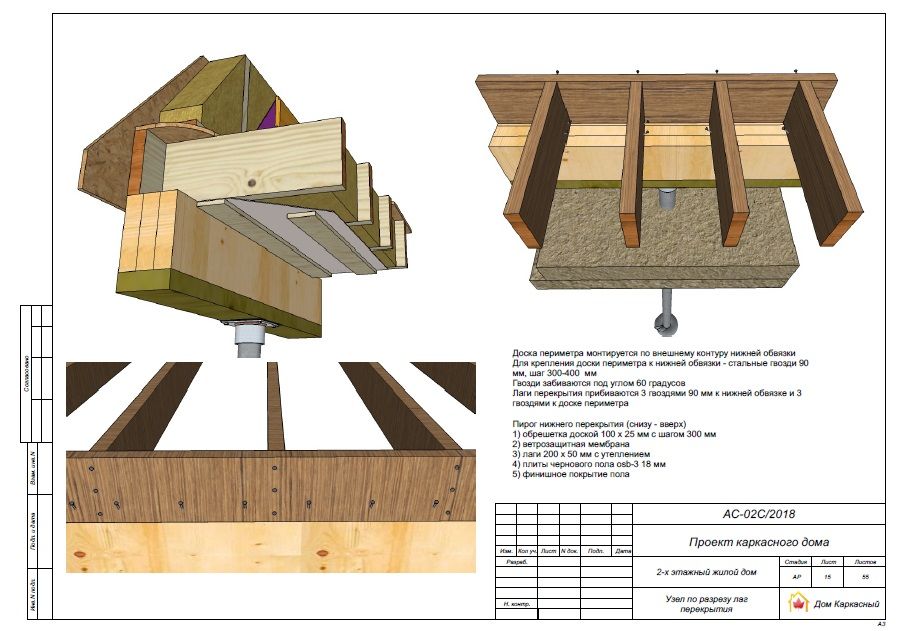

  • Чертежи узлов каркасного дома.
  • Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

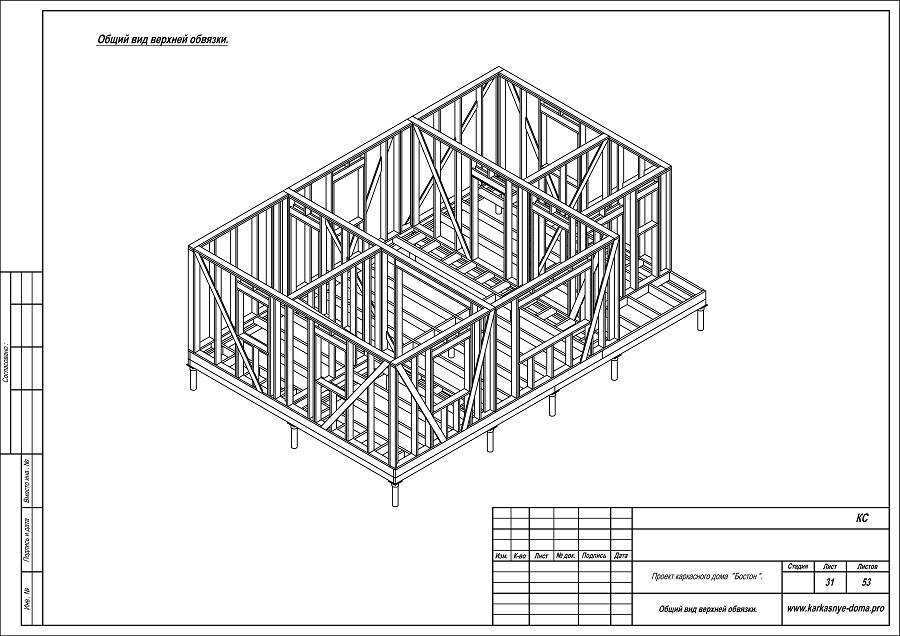

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство дома на проектах

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

  • Закладывание фундамента.
  • Сбор каркаса стен.
  • Сбор стропильной системы.
  • Монтаж кровли.
  • Обшивка стен.
  • Обустройство проёмов – установка окон и входных дверей.

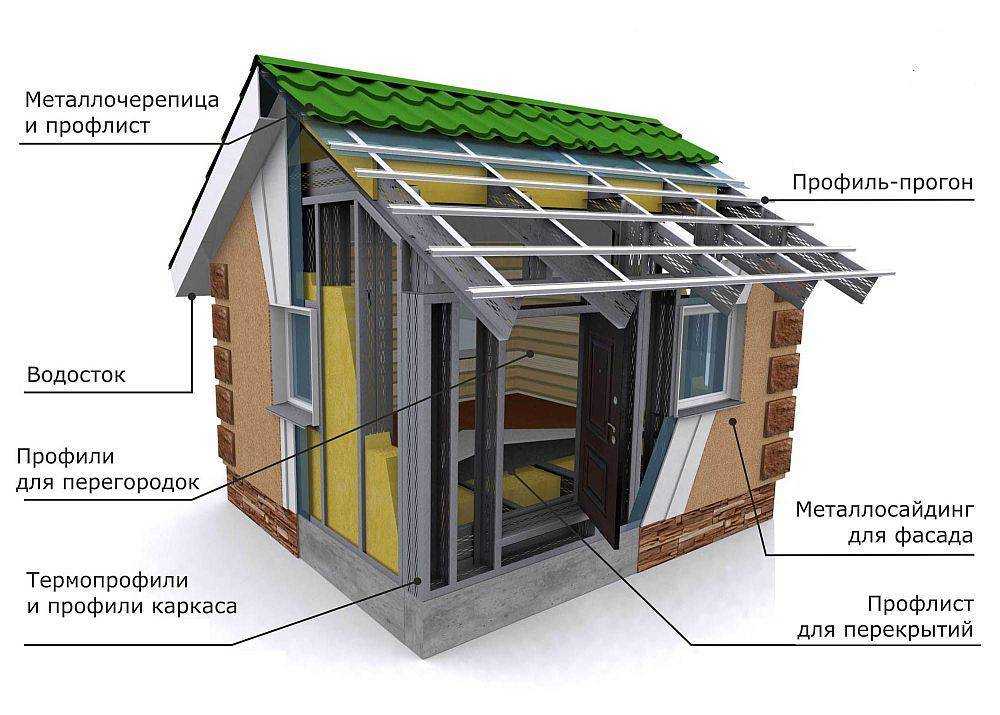

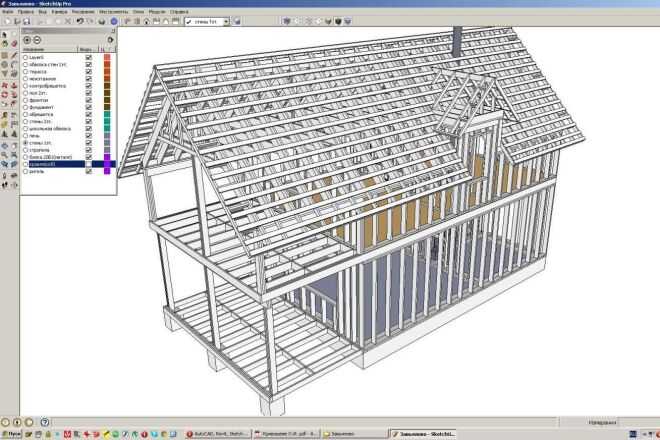

Схема устройства каркасных домов.

В ходе строительства дома также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Чертежи для постройки фундамента

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы — габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Проект свайно-ростверкового фундамента 6×8.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса дома

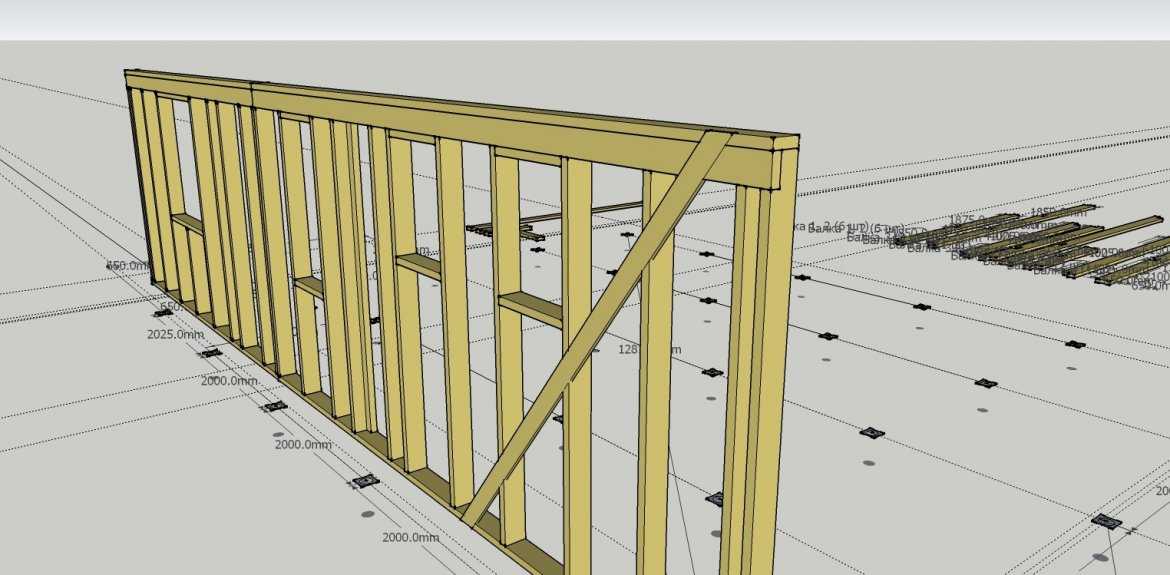

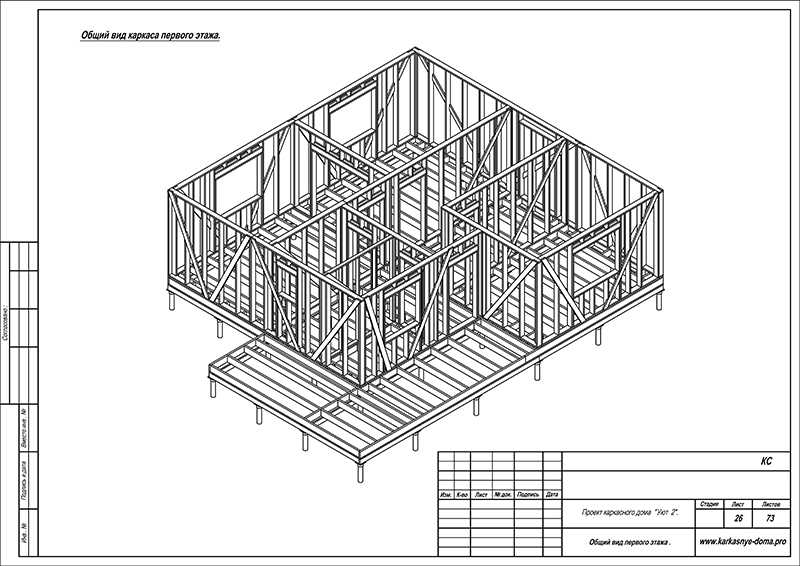

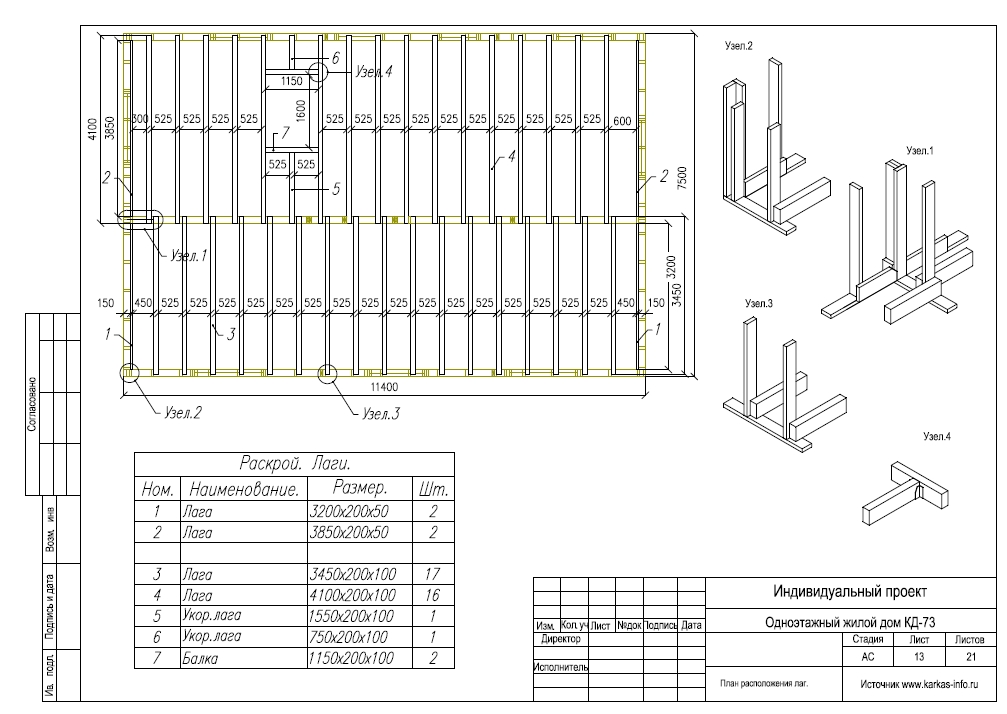

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

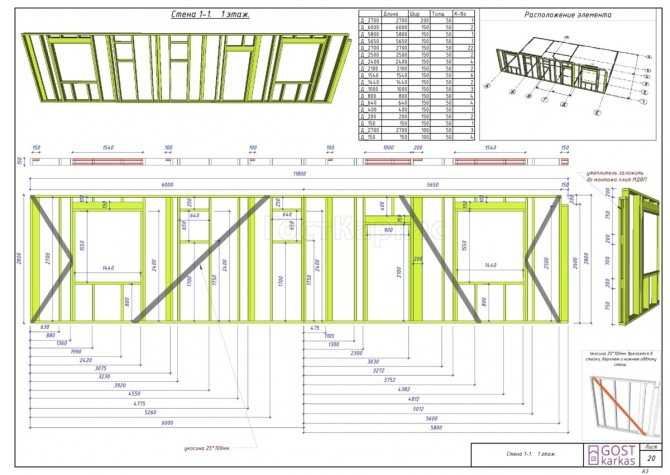

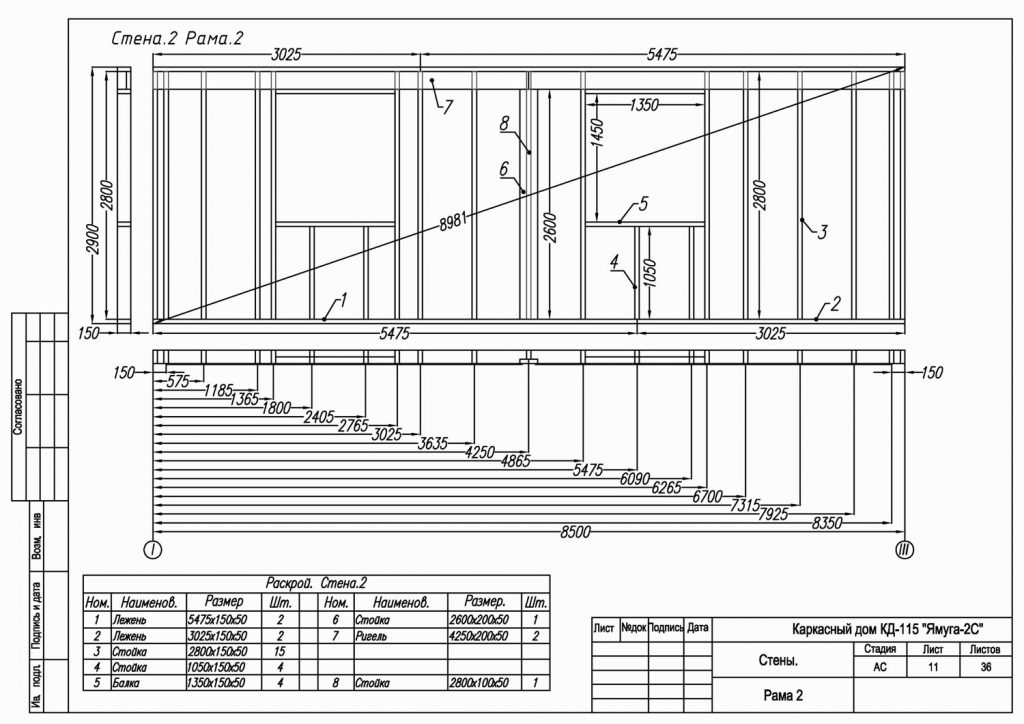

Подробная схема стен в домах.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши в доме

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

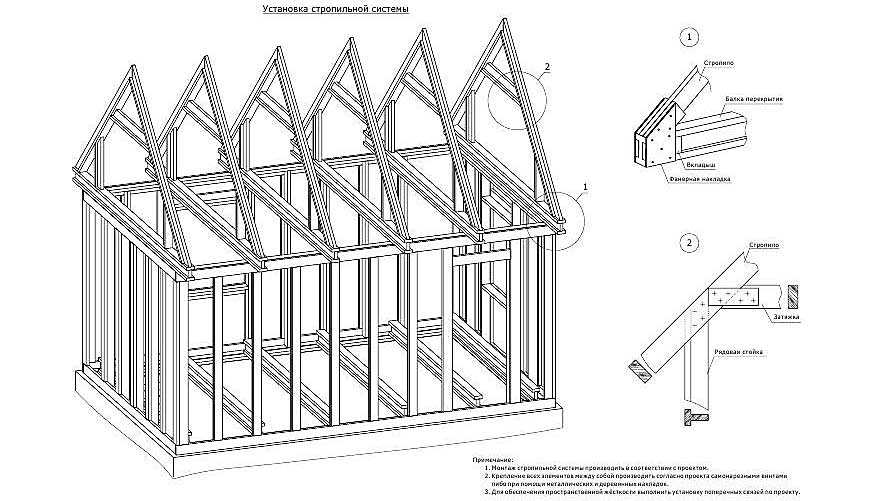

Схема крыши постройки из каркаса.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление дома своими руками

Схема обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

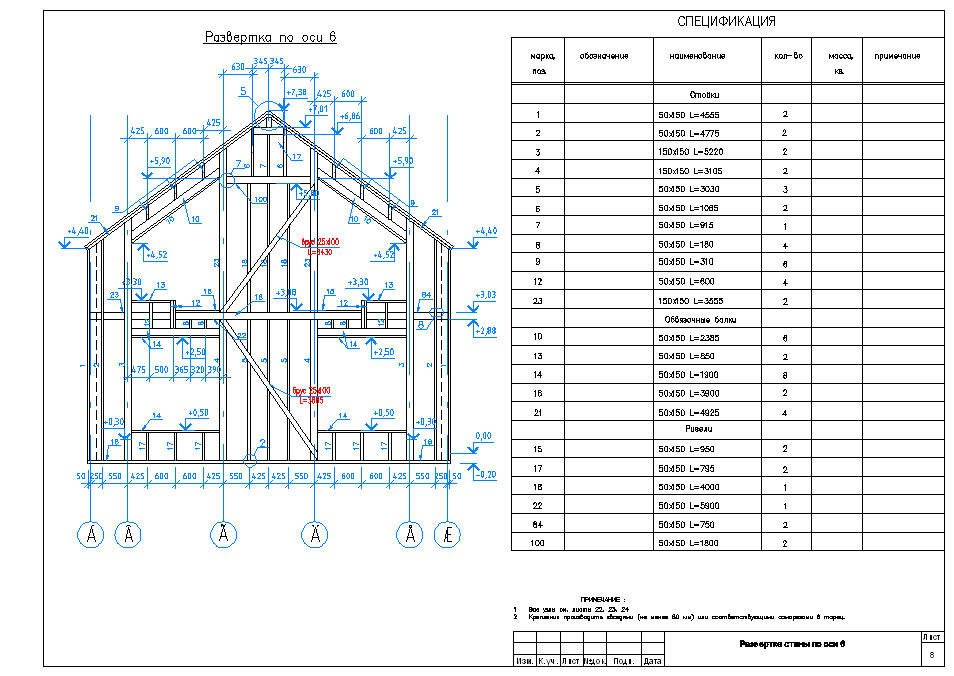

Схема стены в постройке.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации.

План водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).

Устройство водоснабжения в каркаснике.

  • Водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
  • Электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
  • Газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
  • Вентиляционной системы.

На видео подробно разобран чертеж дачного домика, который построен по американской технологии. Пример каркасных домов, которые строят в Америке, удобно разобрать нюансы.

Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.
