Пристроенная к жилому дому котельная: Как пристроить котельную к дому: пошаговая инструкция

Содержание

Пристроенная котельная. Требования к пристроенной котельной. Описание пристроенной котельной

Пристроенная котельная. Требования к пристроенной котельной. Описание пристроенной котельной

Пристроенная котельная – конструкция, которая находится максимально близко к отапливаемому зданию, обеспечивающая подачу тепла, пара и горячей воды.

Основные характеристики

География поставкилюбой регион РФ и СНГ
Гарантия24 мес
Краткое описаниеСовременные пристроенные котельные — высокоэффективные отопительные системы, которые могут использоваться для обогрева помещений разных площадей и типов. У нас можно выбрать котельную подходящей мощности быстро и просто

Опросный лист
для заказа котельной Реализованные
объекты Рассчитать стоимость
котельной


Расчёт стоимости в 1 клик!

Организация/Ваше имя

Контактный телефон*

Я согласен на обработку персональных данных


Содержание

  • Описание пристроенной котельной
  • Преимущества пристроенной котельной
  • Комплектация пристроенной котельной
  • Доставка пристроенной котельной
  • Монтаж пристроенной котельной
  • ПНР пристроенной котельной
  • Документация пристроенной котельной
  • Готовые пристроенные котельные

Описание пристроенной котельной

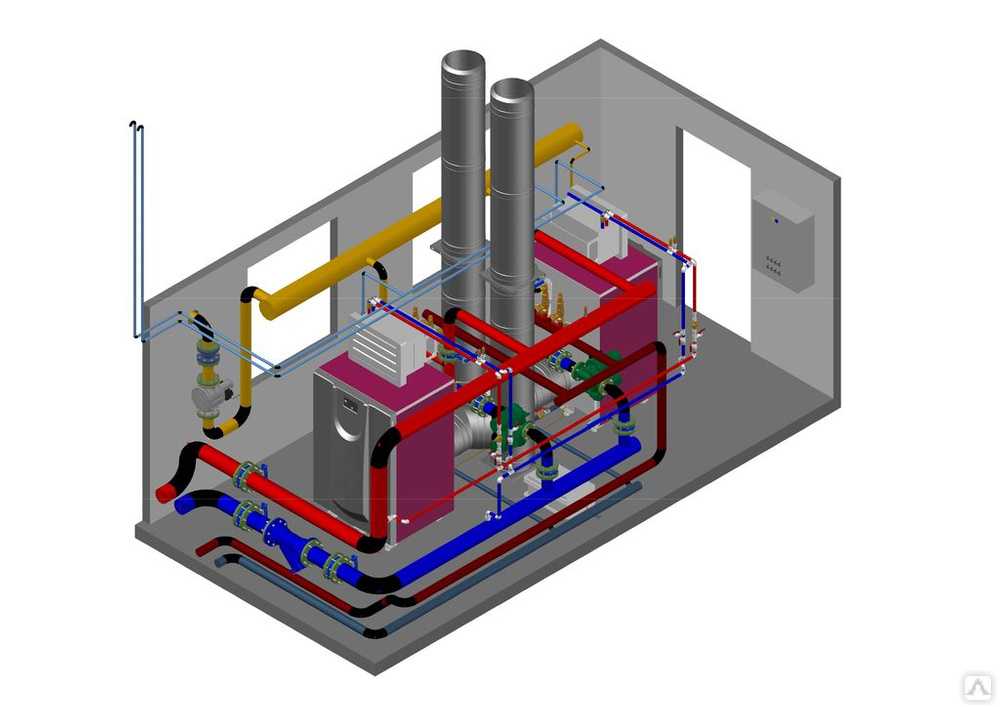

Пристроенная котельная – это комплекс с теплотехническим оборудованием, который предназначен для отопления помещений разного типа.

Пристроенные котельные установки размещаются в непосредственной близости к объектам отопления, могут примыкать к ним или иметь смежные части. По исполнению, они могут быть блочные, а также стационарные пристроенные котельные системы.

Данные комплексы довольно универсальны. При выполнении ряда условий допускается такой вариант, как пристроенная котельная к многоквартирному жилому дому (СПб). При этом:

  • Она не должна располагаться возле входных подъездов.
  • Мощность пристроенной котельной не должна превышать 3,0 МВт.
  • Температура нагревания воды в котле не должна быть выше 115 градусов.
  • Расстояние до ближайшего окна – не менее 4 м по горизонтали и 8 м – по вертикали.

Так как мощность пристроенных котельных (Санкт-Петербург) может находится в диапазоне от 0,1 до 15,0 МВт, выбор подходящих систем зависит от назначения основного здания

Автономная котельная

Подробнееполучить документацию и сертификаты

Газовая модульная котельная

Подробнееполучить документацию и сертификаты

Аварийная котельная

Подробнееполучить документацию и сертификаты

Преимущества пристроенной котельной

Нужно отметить такие преимущества (плюсы) пристроенной котельной:

  • Универсальность

     Система может работать на твердом, жидком и газообразном топливе.

  • Быстрая сборка

    Срок изготовления пристроенной котельной зависит от сложности будущей конструкции, но в целом процесс производства занимает минимум времени.

  • Заводская готовность

    Блочные установки собираются и комплектуются в фабричных условиях, там же они проходят предварительную проверку и наладку.

  • Автоматизация

     Данные комплексы снабжаются новейшими системами контроля и надежными средствами безопасности. Поэтому они не требуют постоянного присутствия персонала.

  • Экономичность

      Автоматизированные пристроенные котельные, которые не требуют капитального строительства, использование сетей и коммуникаций небольшой протяженности выгодно сказывается на стоимости тепла.

Возможен вариант пристроенной котельной на несколько домов. В таком случае требуются определенные разрешения от госорганов и точный расчет тепловой нагрузки.


15

лет на рынке

450

и более, выполненных объектов

500

городов с нами работают

2500

установлено оборудования
на 2500МВт

1500000

человек получают тепло от нашего оборудования


Комплектация пристроенной котельной

Производство пристроенной котельной начинается с создания проекта. Этот процесс проходит в несколько этапов:

  • Разработка технического задания и его согласование.
  • Выбор оборудования для комплектации котельной.
  • Разработка схем.

Какой бы ни была пристроенная котельная, чертеж, пояснения, смета – обязательны. Специалисты учитывают все эти моменты.

Изначально, заказчик выбирает вид топлива и озвучивает свои пожелания по будущей установке. Строительство пристроенных котельных зависит от потребностей объекта в тепле. Предварительно можно озвучить стандартную комплектацию:

  • Газовая горелка и газораспределительное устройство.
  • Водоподготовка и насосная группа.
  • Блок-модуль и котел.
  • Шкафы управления и комплекс учета тепловой энергии.
  • Мембранный расширительный бак и калорифер.
  • Вытяжной вентилятор.

Многие выбирают пристроенные котельные, цена которых оказывается более приемлемой и выгодной, чем установка других конструкций (отдельностоящих). Но точный расчет мощности системы необходим в любом случае.

Чтобы правильно выбрать и купить пристроенные котельные, надо точно определиться с задачами, которые будут на них возложены. С этим помогут разобраться опытные сотрудники компании «КЭП-проекты».


Доставка пристроенной котельной

Доставка пристроенной котельной, а также оборудования для нее производится автотранспортом, который предназначен для крупногабаритных грузов, или по железной дороге.


Монтаж пристроенной котельной

Монтаж (установка) пристроенной котельной осуществляются квалифицированной бригадой мастеров, что гарантирует ее бесперебойную работу.


ПНР пристроенной котельной

Обязательным этапом производства является пуск и наладка пристроенной котельной. На территории предприятия производится первое включение установки, второй раз систему вводят в работу на месте использования.

Обслуживание пристроенных котельных лучше доверить профессионалам. Это обеспечит качественную и долгосрочную работу оборудования.


Документация пристроенной котельной

Перед тем, как установить отопительное оборудование, стоит изучить требования к пристроенной котельной. В дальнейшем, их выполнение станет залогом безопасности всей системы. Документы на пристроенную котельную заказчик получает сразу после установки системы.

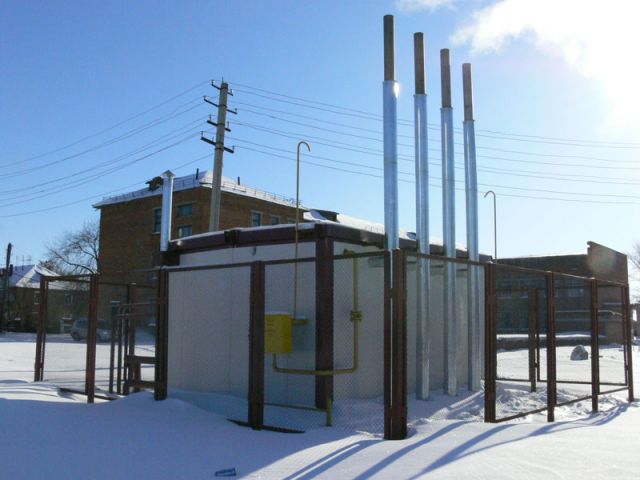

Готовые пристроенные котельные

Пристроенные котельные, фото которых представлены, имеют ряд неоспоримых плюсов. Для описываемых комплексов характерен невысокий уровень теплопотерь и умеренные затраты на эксплуатацию.

Нужна консультация по теме? Звоните!


НОВОСТИ

Сертификат официального партнера

  Главным достоинством южно- корейской продукции всегда является оптимальное соотношение цены и качества , четкое соответствие и соблюдение стандартов качества ,к этому мы добавляем небольшие сроки поставки , близость к потребителям , экономическую эффективность продукции — Скоростных парогенераторов, без которых в различных технологических процессах точно не обойтись , да это и Действительно Выгодно! Публикуем наш…

Посмотреть подробнее

Скоростные парогенераторы

Вам нужен быстрый и качественный пар на технологию? Преимущества установок , которые мы предлагаем ,говорят сами за себя: оптимальная цена , блочная поставка, компактность, экономия затрат . Представляем Вам :Прямоточные водотрубные паровые котлы высокого давления  для выработки насыщенного пара: Серия SAJ – паропроизводительность 100-500 кг/час, температура пара – до 200°С, КПД – не менее 88 %,…

Посмотреть подробнее


Причины работать с нами

ШТАТ
ПРОФЕССИОНАЛОВ

«Костяк» компании — это сотрудники, работающие более 7 лет в компании

УДОБНЫЕ ГРАФИКИ ФИНАНСИРОВАНИЯ

Составляются под каждый проект индивидуально

ИНДИВИДУАЛЬНЫЙ ПОДХОД

Под каждый проект закрепляется персональный менеджер

КОНТРОЛЬ
КАЧЕСТВА

На каждом этапе: от запроса до отгрузки и запуска в эскплуатацию

У вас остались вопросы?
Получите бесплатную консультацию

Наш менеджер свяжется с Вами в течение 30 минут в рабочее время.

Либо позвоните бесплатно по телефону 8(800)505-56-40

Помните: для этого контента требуется JavaScript.

Как нас найти

Помните: для этого контента требуется JavaScript.

Спасибо! Ваша заявка принята.

Помните: для этого контента требуется JavaScript.

Помните: для этого контента требуется JavaScript.

Помните: для этого контента требуется JavaScript.

Получить документацию
и сертификаты

Оставьте свои контактны данные. Мы вышлем вам файлы в формате pdf
с документацией и сертификатами на указанный e-mail

Выберите необходимую документацию

СертификатыГидравлическая схемаКомпоновочные чертежиТехнические характеристикиНагрузки на фундаментИнструкция по монтажу и эксплуатацииПаспорт котла3D-модели

Я согласен на обработку персональных данных

11

Автономное отопление и котельная в многоквартирном многоэтажном жилом доме

С каждым годом стоимость коммунальных услуг, будь то электроэнергия или горячее водоснабжение, стремительно растет. Увы, это происходит как по причине обычной инфляции и удорожании энергоносителей, так и из-за банальной жадности поставщиков услуг. Именно поэтому сегодня все больше и больше людей ищут альтернативу, позволяющую снизить поборы, которые, судя по всему, через несколько лет станут просто неподъемными.

Автономная котельная в многоквартирном доме

И многие люди находят решение этой проблемы. Одна котельная на многоквартирный дом способна полностью удовлетворить потребности всех жильцов, обеспечивая им качественное отопление, а также подачу нужного количества горячей воды. Однако установка собственной автономной котельной — это крайне серьезное решение, которое нельзя принимать, не обдумав все и не взвесив сто раз все «за» и «против». А для этого следует знать как о плюсах, так и о минусах данного решения.

Вернуться к оглавлению

Содержание материала

  • 1 Достоинства и недостатки автономной котельной
  • 2 Где должна быть расположена котельная
  • 3 Чем хороша котельная в подвале
  • 4 Почему крышные котельные более популярны
  • 5 Как подобрать оборудование для котельной

Достоинства и недостатки автономной котельной

Итак, вы раздумываете над возможностью установки собственной котельной, которая бы обогревала весь многоквартирный дом и подавала горячую воду в каждую из квартир. О каких достоинствах и недостатках вам следует знать, чтобы принять верное решение, которое не заставит вас раскаиваться в будущем?

Схема отопительной системы в многоквартирном доме

Для начала стоит рассказать о недостатках, так как их значительно меньше.

  1. Высокая изначальная стоимость проекта – закупка самого оборудования, его монтаж и подведение коммуникаций к каждой из квартир. Да, изначально каждому из владельцев квартиры в доме придется вложить немалую сумму, чтобы коллектив жильцов смог совершить столь дорогостоящую покупку. Многие из владельцев могут просто отказаться от столь значимой траты, хоть и разовой.
  2. Необходимость поддержания всей системы в рабочем положении. Если при подключении к теплоцентрали все обязанности по обслуживанию оборудования ложатся на плечи специалистов компании, предоставляющей услуги, то теперь при любой поломке решать проблему придется своими силами. А значит, нужно будет нанимать специалистов, которые будут проводить регулярный осмотр техники, а при выявлении поломок – чинить их.
    Это может доставить лишние хлопоты и финансовые затраты.

На этом основные недостатки автономной котельной исчерпываются. Конечно, они весьма значимы, из-за чего сегодня далеко не в каждом доме установлена мини-котельная. Но все же количество таких мини котельных стремительно растет. Почему? Из-за приведенных ниже достоинств автономного отопления.

  1. Полная независимость от городских монополистов в ЖКХ. Всем прекрасно известно, что в каждом городе существует всего одна компания, предоставляющая услуги по отоплению и подаче горячей воды в жилые многоквартирные дома. И они могут практически неконтролируемо повышать стоимость своих услуг. Если же вы устанавливаете собственную котельную, то у монополистов больше не будет рычагов давления на вас.
  2. Сведение теплопотерь к минимуму. Как показывает практика, проходя через многокилометровые теплотрассы, теплоноситель (горячая вода) теряет до 30% полученного тепла (в зависимости от удаленности от городской котельной). Пример теплопотерь в многоквартирном доме

    А за это тепло вынуждены платить также конечные потребители. В автономных же отопительных системах теплопотери измеряются долями процентов. Так что уже за счет этого оплата снижается на треть.

  3. Котельная, отапливающая один дом, а не тысячи, легко настраивается. Если в квартирах становится слишком жарко, можно легко уменьшить расход топлива, а в морозные дни – увеличить. Благодаря этому температура в помещениях всегда будет оптимальной, устраивающей каждого из обитателей. Не придется проветривать помещения, снижая температуру и вместе с тем выпуская на улицу тепло, за которое заплачены немалые деньги. Но в то же время не придется пользоваться дополнительными источниками тепла (электрическими нагревателями), чтобы поддерживать достаточно высокую температуру в квартире.
  4. Чтобы котельная многоквартирного жилого дома содержалась в идеальном порядке, достаточно нанять одного диспетчера, следящего за показаниями всех приборов, а также одного-двух приходящих наладчиков, которые задействуются только при обнаружении поломок. Если же ваш дом подключен к городской теплотрассе, вам придется оплачивать услуги не только десятков (или даже сотен) рядовых монтажников, но и сотен бухгалтеров, директоров, их заместителей, секретарей, водителей и многих других. На этом также экономятся немалые деньги.
  5. В большинстве случаев отопление домов, подключенных к городской теплоцентрали, начинается с 15 октября и заканчивается к 15 апреля. И даже если осень и весна выдаются необычно холодными или теплыми для данной местности, сменять даты начала и конца отопительного сезона никто не будет. Поэтому в межсезонье в квартирах нередко бывает слишком жарко или слишком холодно. Наличие автономной котельной позволяет включать и отключать отопление именно тогда, когда это необходимо. Чаще всего такие решения принимаются советом жильцов дома. Конечно, это позволяет не только сократить расходы на отопление, но и поддерживать оптимальную температуру в помещениях, независимо от температуры за стенами дома.

Какой же вывод можно сделать из всего вышесказанного?

Автономная котельная нуждается в большем внимании и постоянном уходе со стороны жильцов или специально нанятых специалистов.

Зато она позволяет ежемесячно экономить немалые деньги. Поэтому все первоначальные затраты довольно быстро будут компенсированы, и совсем скоро вы заметите, что у вас появились свободные деньги, которые раньше уходили на оплату счетов за коммунальные услуги.

Вернуться к оглавлению

Где должна быть расположена котельная

Очень серьезным вопросом является правильное расположение котельной. Чаще всего в многоквартирных домах котельные устанавливают либо на крыше, либо в подвале. Проекты частных домов с котельной предусматривают наличие последней только в подвале или цокольном этаже.

Правда, иногда также можно увидеть котельные, расположенные в небольших постройках, стоящих в нескольких десятках метров от дома. Это может стать удачным решением: нет необходимости поднимать и монтировать оборудование на крыше здания, но в то же время не создается угрозы взрыва из-за утечки топлива и его скопления в подвале здания.

Но все же этот способ не слишком популярен: необходимость дополнительной постройки, заливки фундамента и проведения большого объема земельных работ отпугивает многих потенциальных владельцев автономных отопительных котлов. Поэтому обычно рассматривается только два варианта – котел на крыше и в подвале. И о них стоит рассказать чуть подробнее.

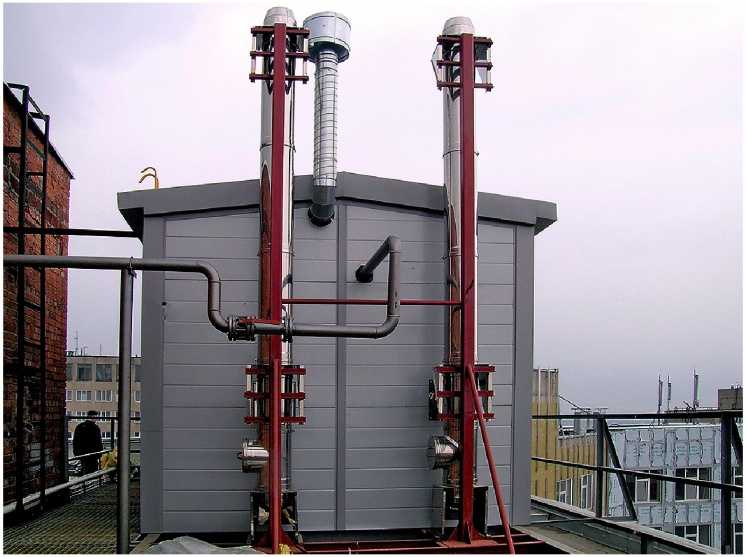

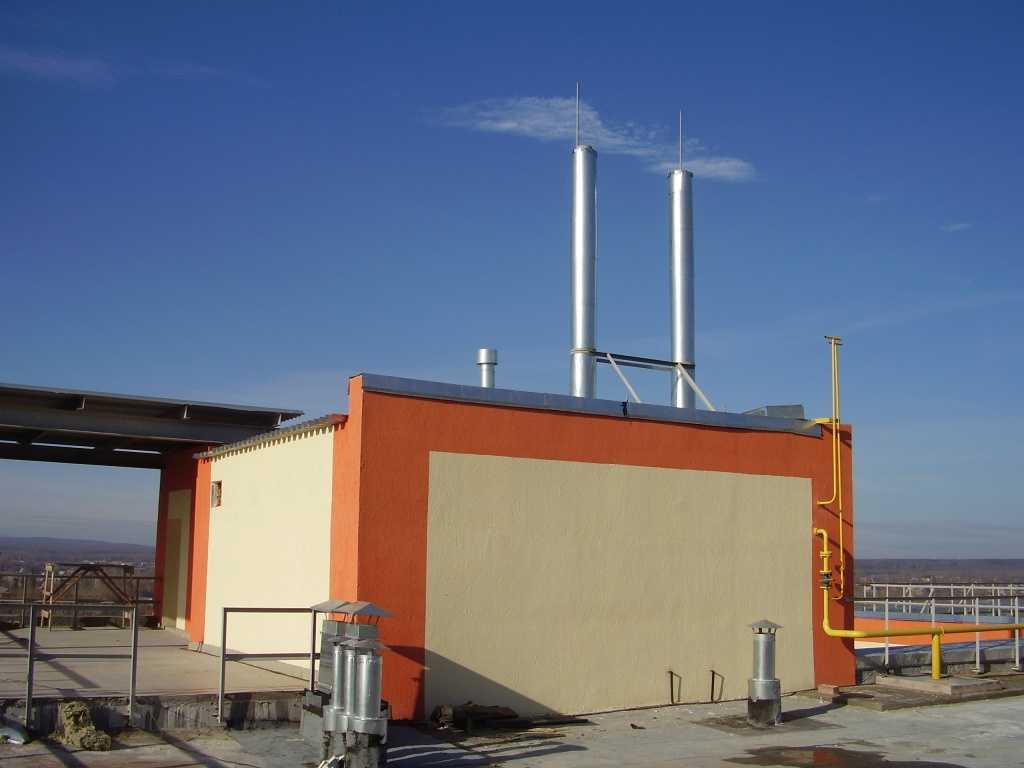

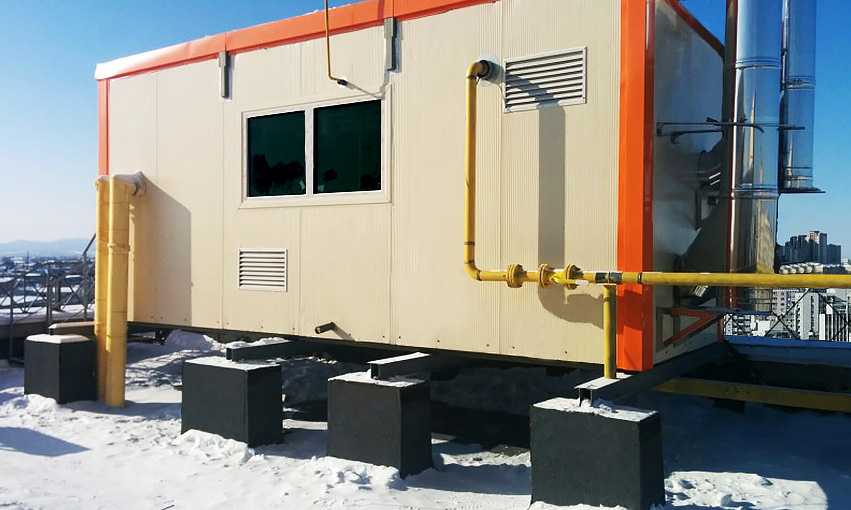

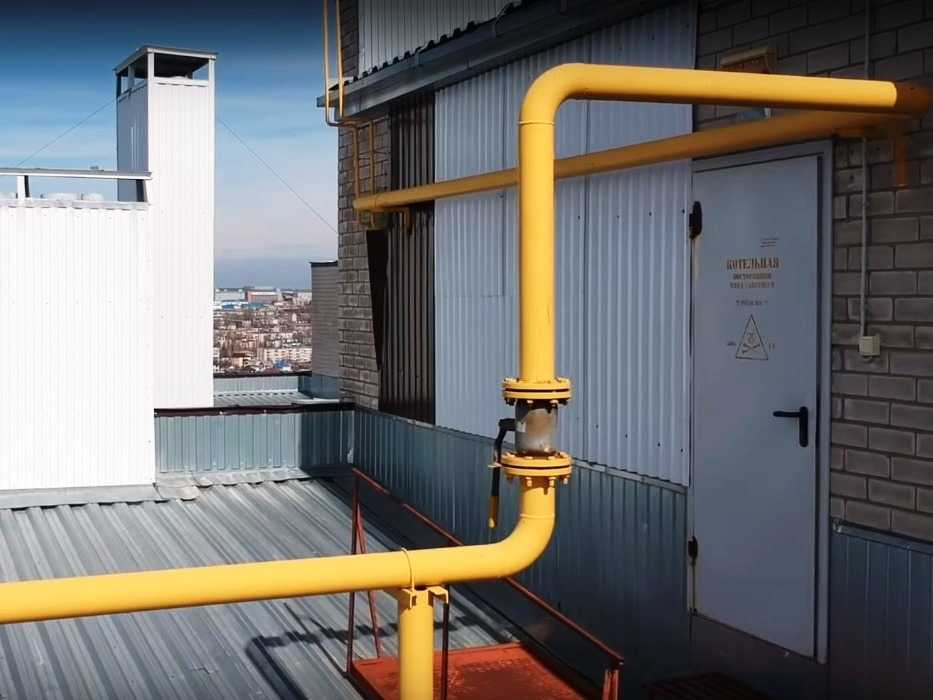

Так выглядит котельная на крыше

Вернуться к оглавлению

Чем хороша котельная в подвале

Монтаж котельной в подвале обычно доставляет значительно меньше хлопот и проблем: не нужно поднимать оборудование, весящее много центнеров, на крышу пятиэтажного (или более высокого) здания. Кроме того, не нужно проводить ряд сложных расчетов, позволяющих определить, выдержит ли крыша дополнительную нагрузку, а если нет, то насколько и как лучше укрепить несущие конструкции.

Однако есть и определенные ограничения: котельная в подвале не должна работать на взрывоопасном топливе.

Поэтому газовые и дизельные котлы нельзя устанавливать в подвале. Дело в том, что возгорание и взрыв резервуаров с топливом в подвале здания ставит под угрозу целостность всего многоквартирного дома, а также жизнь и здоровье жильцов. В подвале можно устанавливать только твердотопливные и электрические котельные.

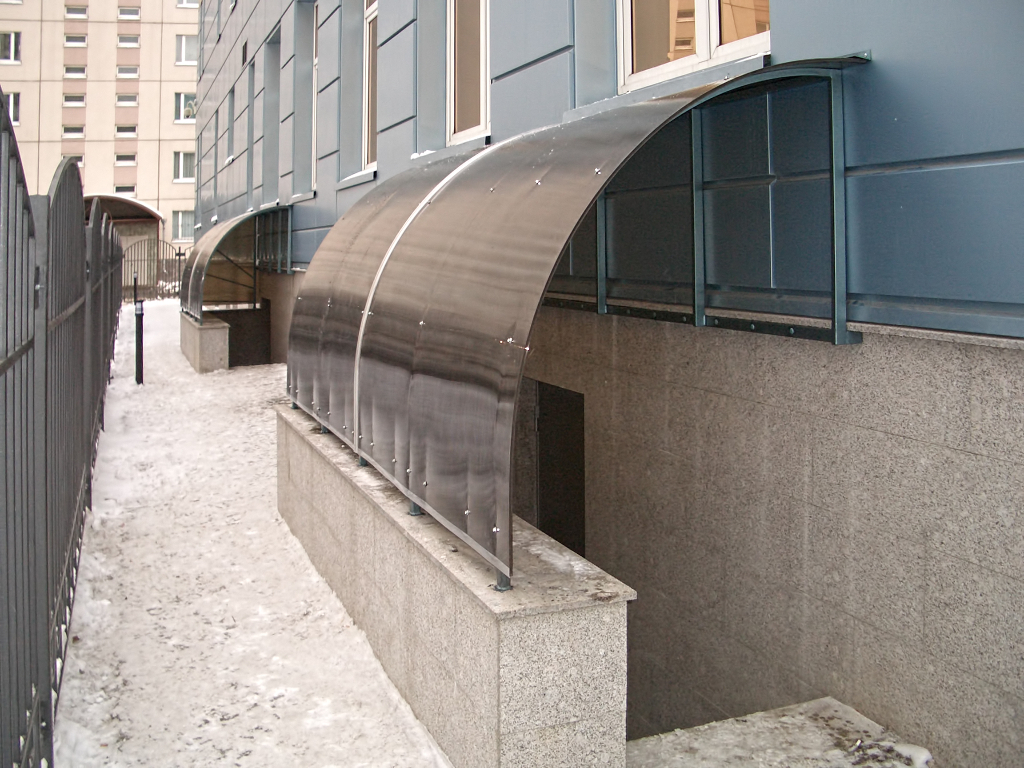

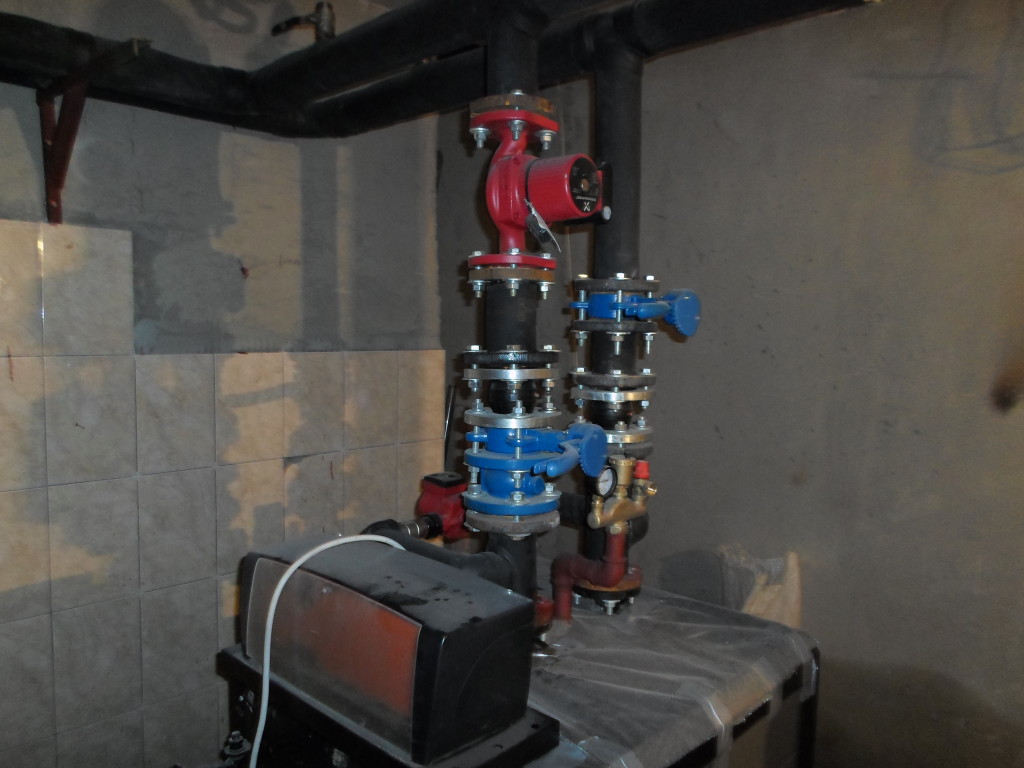

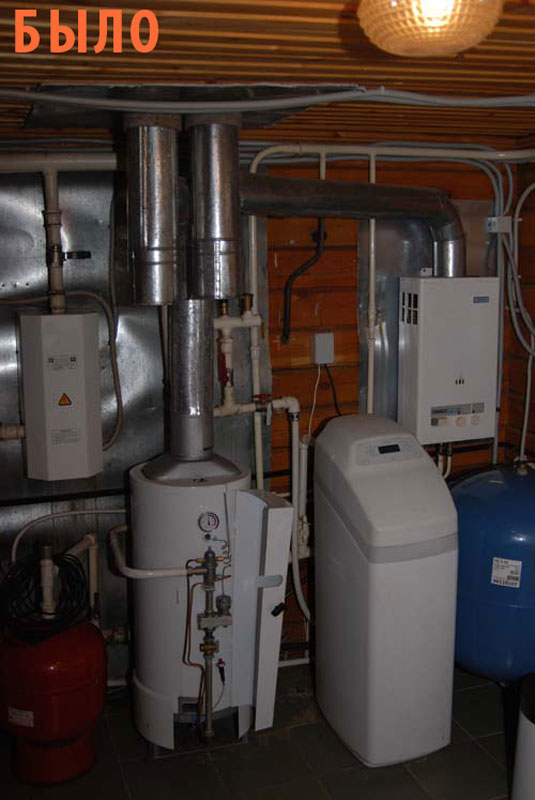

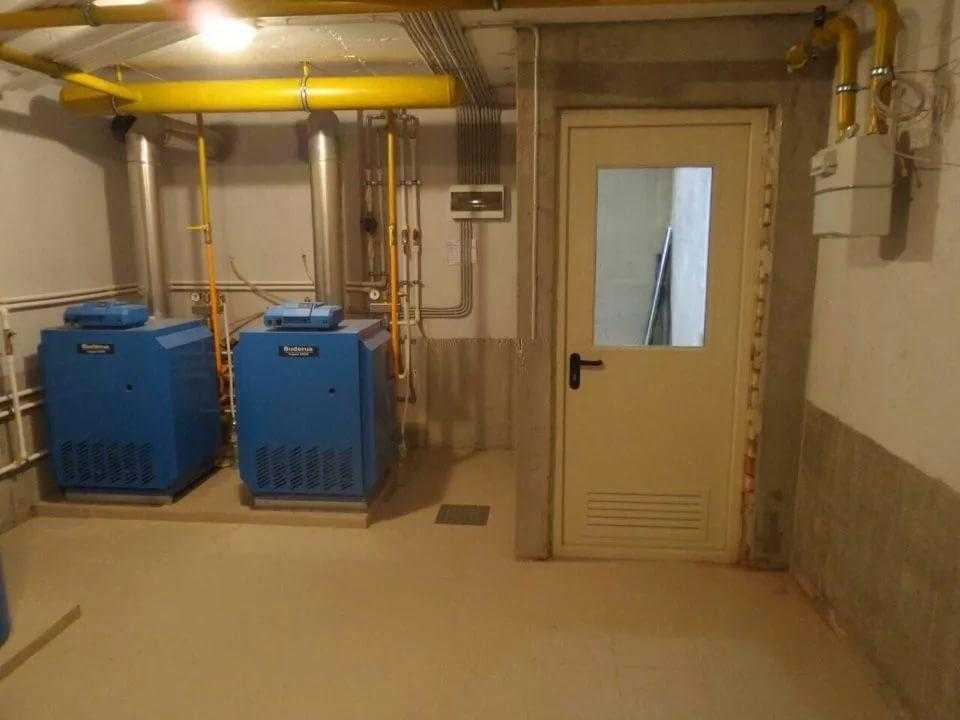

Пример котельной в подвале дома

Последняя неудобна из-за высокой стоимости электроэнергии: расходы на содержание электрического отопительного котла практически невозможно окупить. Твердотопливные сложны в обслуживании: топливо (дрова, кокс, уголь, торф) необходимо загружать вручную, от 2 до 4 раз в сутки.

Также стоит отметить, что при установке котельной в подвале серьезные проблемы могут возникнуть при монтаже и установке дымохода. Его верхняя точка должна быть выше, чем дом, в подвале которого установлена котельная, а также выше домов, находящихся поблизости. Хотя некоторые современные проекты многоквартирных домов эту проблему учитывают.

Вернуться к оглавлению

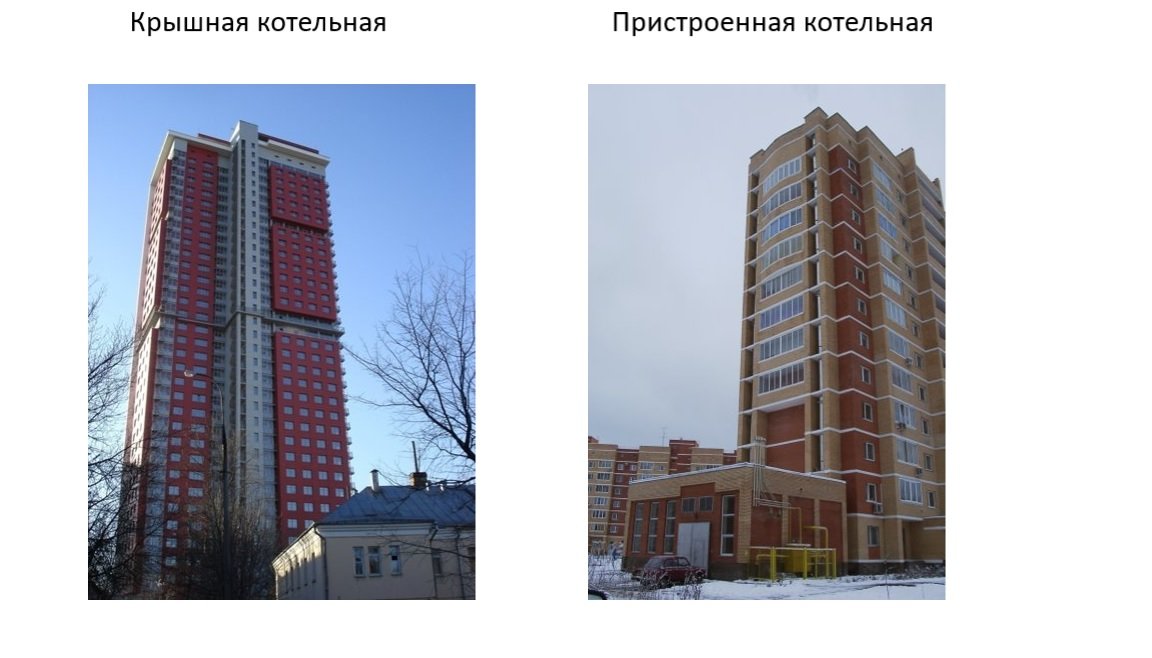

Почему крышные котельные более популярны

По приведенным выше причинам большей популярностью пользуются крышные котельные для многоквартирных домов. Здесь нет никаких ограничений по виду используемого топлива. Поэтому в большинстве случаев на крышах можно увидеть газовые котлы – экономичные, эффективные, удобные в эксплуатации.

Схема работы крышной котельной

Серьезный плюс: нет нужды ломать голову над обеспечением достаточной вентиляции, необходимой для каждого помещения котельной. Сложностей при расчете и монтаже дымоотводов обычно также не возникает.
Использование газа в качестве основного энергоносителя значительно облегчает процесс эксплуатации. Установка специализированного дополнительного оборудования позволяет запускать отопительный котел автоматически, как только температура в помещениях достигнет установленного минимума. Как только температура повысится до должного уровня, котел сразу отключится, благодаря чему экономится большое количество топлива и, соответственно, деньги владельцев квартир.

Другими словами, необходимость в постоянном присутствии диспетчера становится ненужным: весь процесс работы отопительного котла становится автоматизированным.

Современные газовые котельные максимально просты в эксплуатации.

Поэтому не обязательно быть дипломированным инженером, чтобы разобраться в его устройстве. Включить или отключить котел, а также повысить или понизить его мощность может любой из жильцов дома.

Вернуться к оглавлению

Как подобрать оборудование для котельной

Люди, хотя бы раз в жизни сталкивающиеся с подбором и покупкой оборудования для отопления, прекрасно знают, насколько обширный и сложный комплекс представляет собой отопительный котел. Так что если вам нужна котельная на крыше многоэтажного дома, лучше будет обратиться к специалистам.

Опытные инженеры смогут провести все необходимые расчеты. При этом учитывается средняя зимняя температура, а также минимумы по месяцам, интенсивность и направление ветра, утепление квартир, материал и толщина стен, вид используемого топлива и многое другое. В результате они подберут котел подходящей мощности, а также соответствующее оборудование, чтобы в каждой из квартир было тепло и уютно круглый год.

Расстояние от газовой котельной до жилого дома по нормам СНиП 2021 года


При строительстве котельных учитываются требования СНиП, регулирующие расстояние от котельной до дома, соседнего участка и ДОУ. Какие существуют нормы для постройки отопительных сооружений. По каким правилам вводят их в эксплуатацию.

Проект первого этажа частного дома с котельным помещением

Вернуться к оглавлению

Содержание материала

  • 1 Виды котельных
  • 2 Правила размещения котельной на участке в частном секторе
    • 2.1 Газовые котлы
    • 2.2 Твердотопливные котлы
    • 2.3 Электрические котлы
  • 3 Нормы расстояния между котельной и многоэтажным домом
  • 4 Расстояние от котельной до детских и школьных учреждений
  • 5 Расстояние от котельной до административных зданий

Виды котельных

В зависимости от типа топлива бывают:

  • газовые;
  • жидко-топливные;
  • твердотопливные;
  • комбинированные;
  • электрические.

По месту расположения:

Перед строительством нужно решить, чем будет отапливаться дом. Где будет располагаться котельная.

Вернуться к оглавлению

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

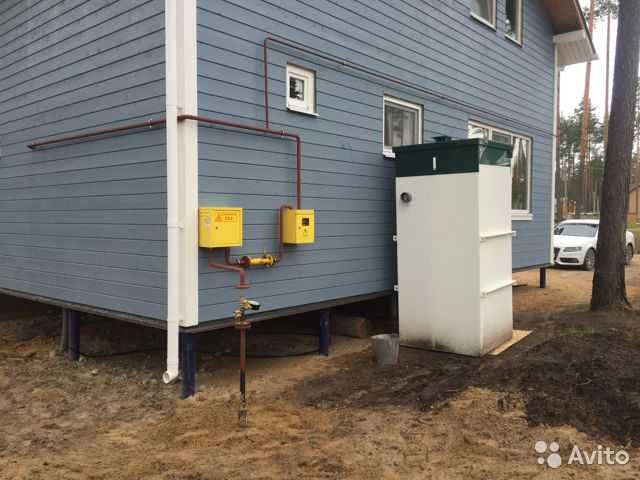

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

  • до 30 Квт в доме, в кухне;
  • от 30 до 200 Квт подойдет любое отдельное помещение в здании;
  • выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

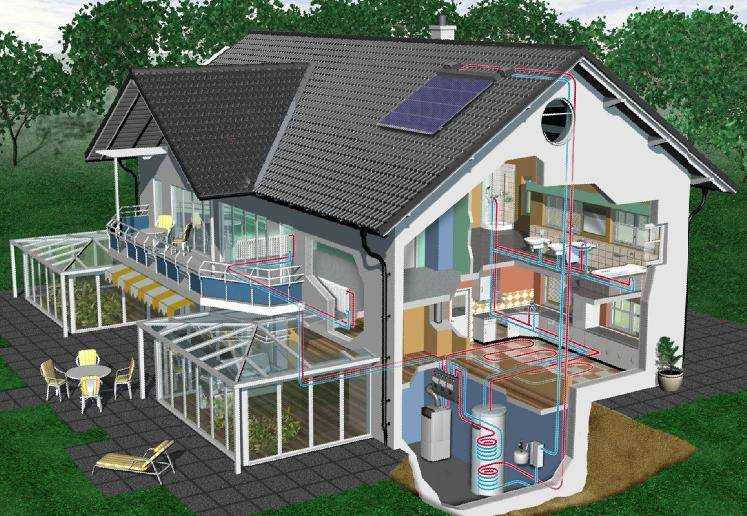

Готовая схема процесса отопления на газовом оборудовании



В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией.
Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

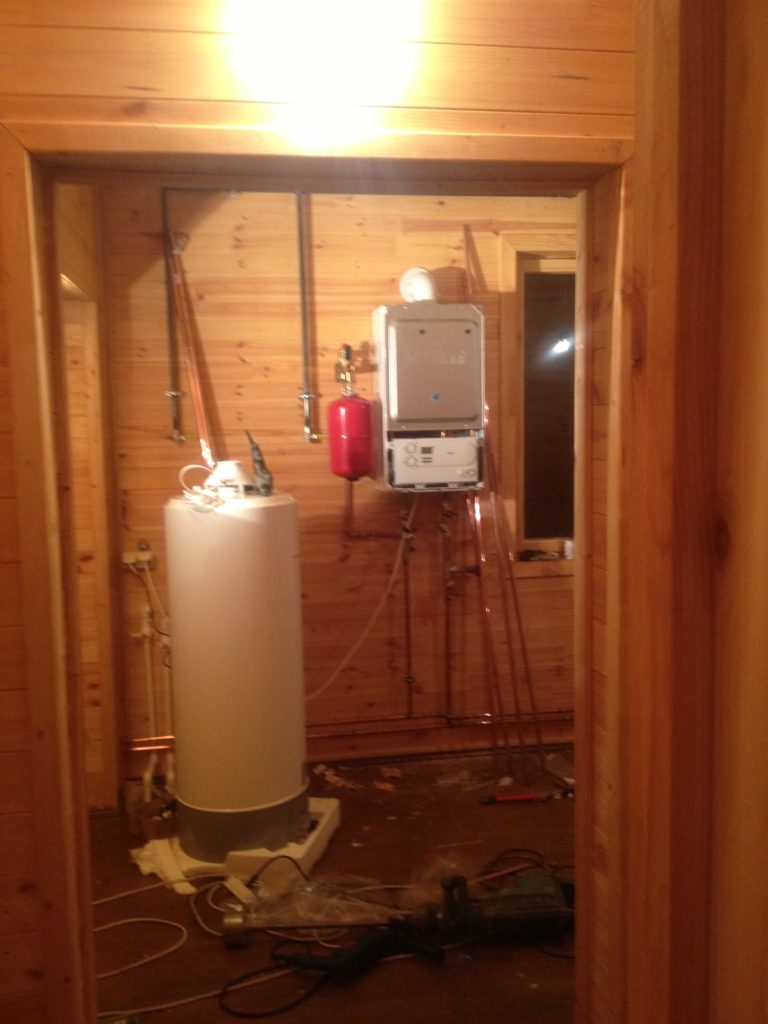

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

  1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
  2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

    Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

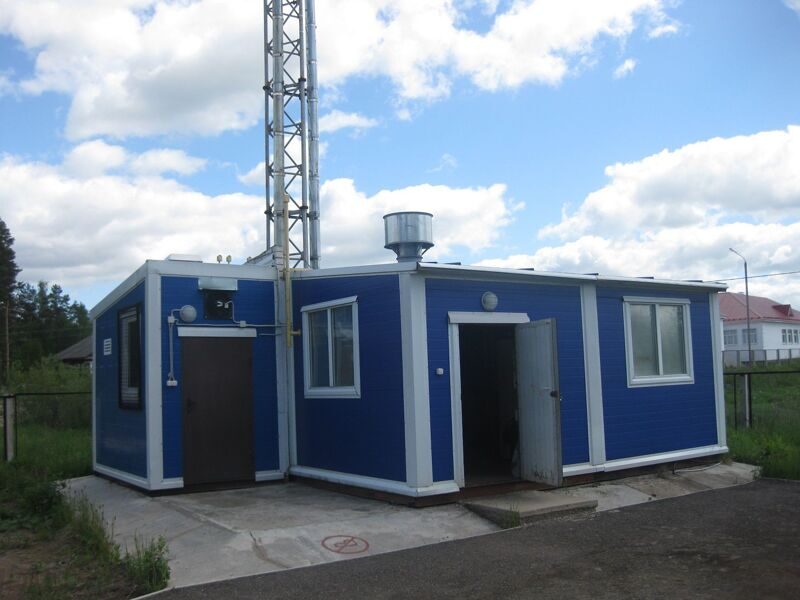

  3. Блочно-модульные котельные. Стационарные устанавливают на бетонированные площадки с гидроизоляцией. Передвижные – на утрамбованной земле. Место, где расположена блочно-модульная котельная, должно быть огорожено.

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Вернуться к оглавлению

Нормы расстояния между котельной и многоэтажным домом

Постройка котельных для многоэтажных домов регулируется Санитарными нормами и правилами:

  1. В многоэтажных домах нельзя размещать встроенные бойлерные.
  2. Разрешено устанавливать отопительное оборудование в подвальных, цокольных помещениях, на крыше жилого дома, если тепловая мощность не превышает 3,0 МВт.
  3. Крышные оборудуют пожарной звуковой и световой сигнализацией. Их устанавливают только на техническом этаже. Расположение сразу над квартирами запрещено. Полы в котельной изолируются железобетонными плитами.
  4. Пристроенные нельзя размещать со стороны подъезда. Минимальное расстояние до окон 4 метра по горизонтали, 8 метров по вертикали.

Котельные с большей мощностью для микрорайонов должны располагаться в отдельно стоящих зданиях. Нужно соблюдать санитарные зоны:

  • для промышленных газовых котельных, относящихся к 3 классу опасности – не меньше 300 метров;
  • для твердотопливных котельных размер рассчитывается индивидуально.

Котельная многоэтажного здания с твердотопливным котлом

При расчетах учитывается шум, уровень загрязнения воздуха от выбрасываемых продуктов сгорания.

Вернуться к оглавлению

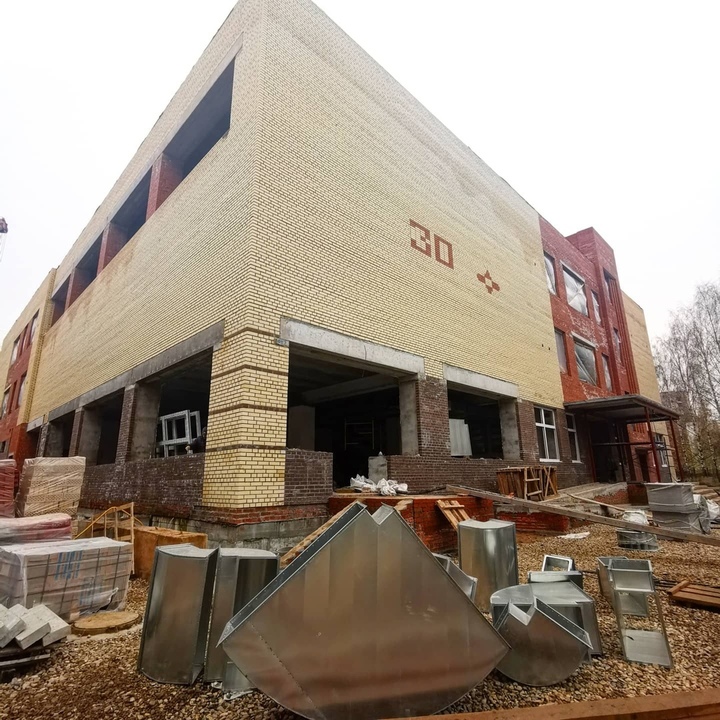

Расстояние от котельной до детских и школьных учреждений

Строительство бойлерных регулируется Санитарными нормами, правилами пожарной безопасности. В детских, школьных и лечебно-профилактических заведений бойлерные не могут быть крышными, пристроенными или встроенными.

Допускаются только отдельно стоящие строения. Расстояние зависит от используемого вида топлива.

Вернуться к оглавлению

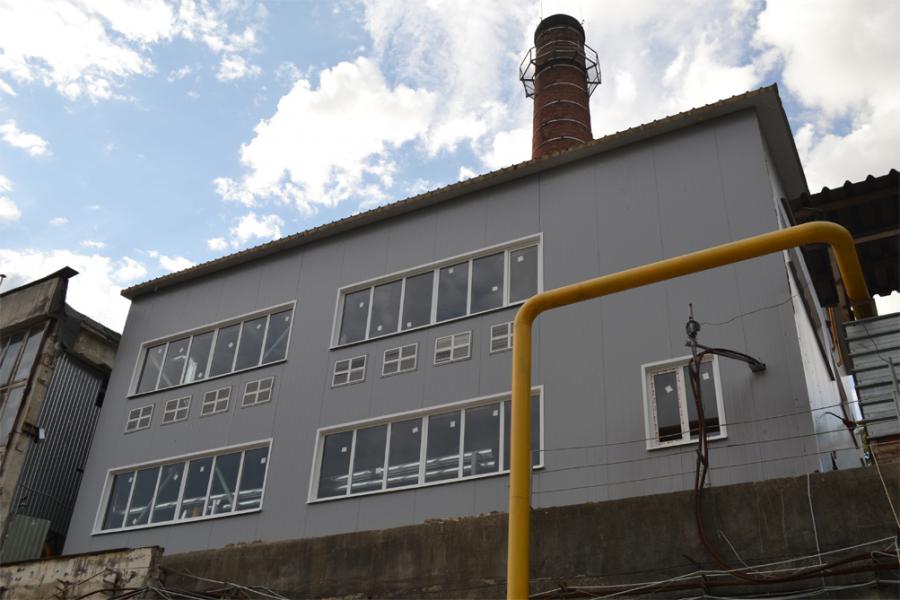

Расстояние от котельной до административных зданий

В общественных зданиях могут быть встроенные, пристроенные и крышные. При соблюдении норм:

Обязательно разделение жилых блоков противопожарной стеной, в строениях блочного типа.

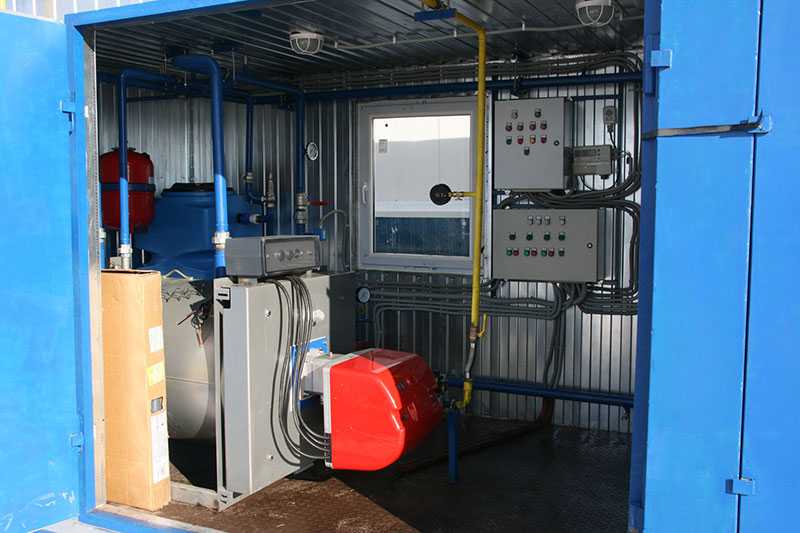

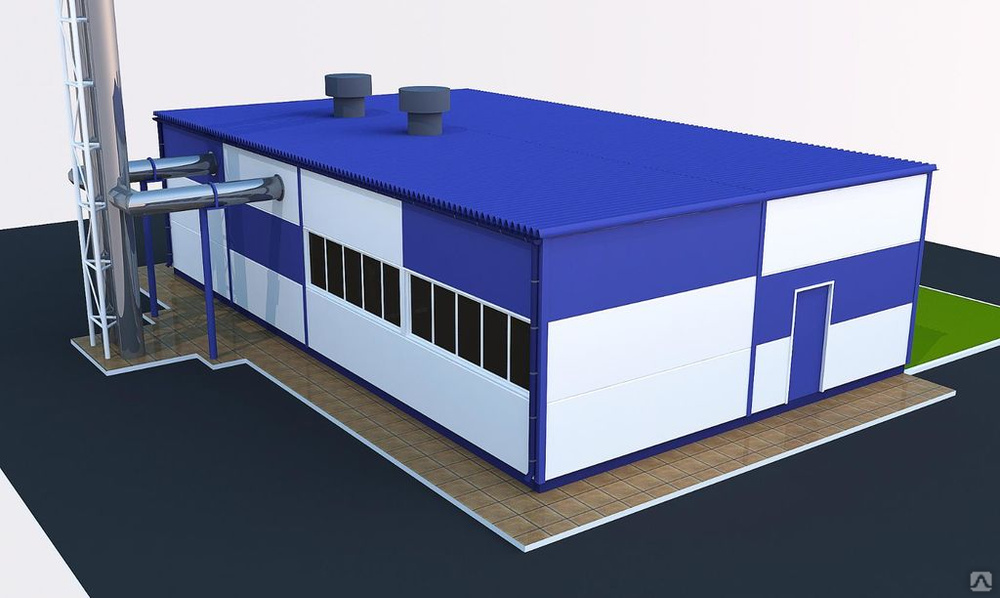

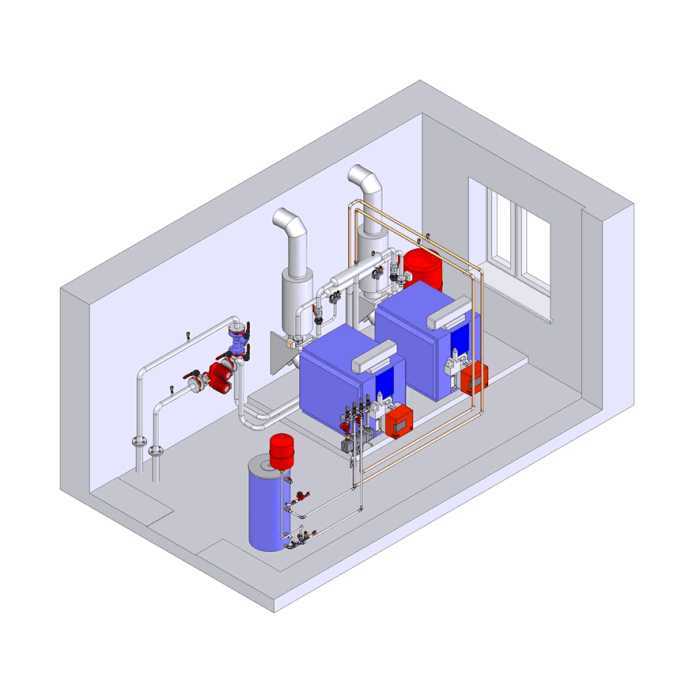

Названия элементов и конструкция модульного котельного блока

Независимо от типа бойлерной и что будет отапливаться, при вводе в эксплуатацию должны быть соблюдены все требования и нормы противопожарной безопасности. Во избежание несчастных случаев соблюдайте дистанционные нормативы от котельной до жилого дома.

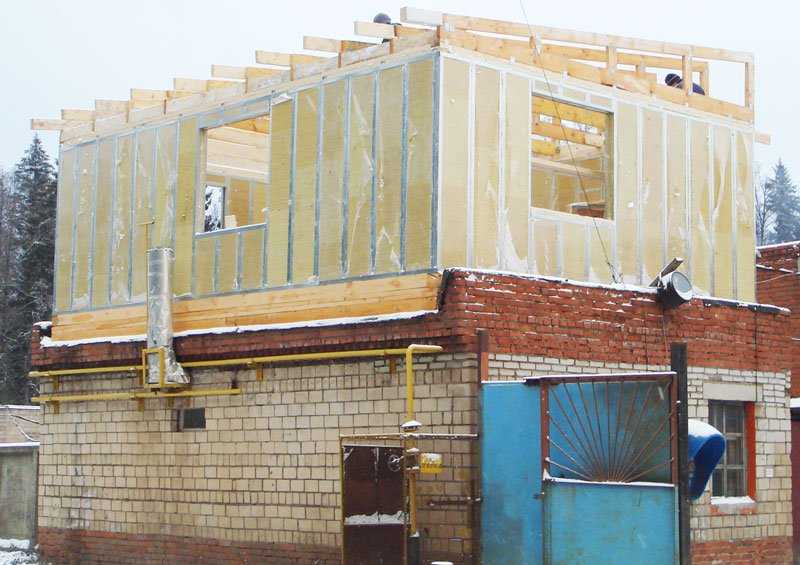

Крышная котельная в многоквартирном доме

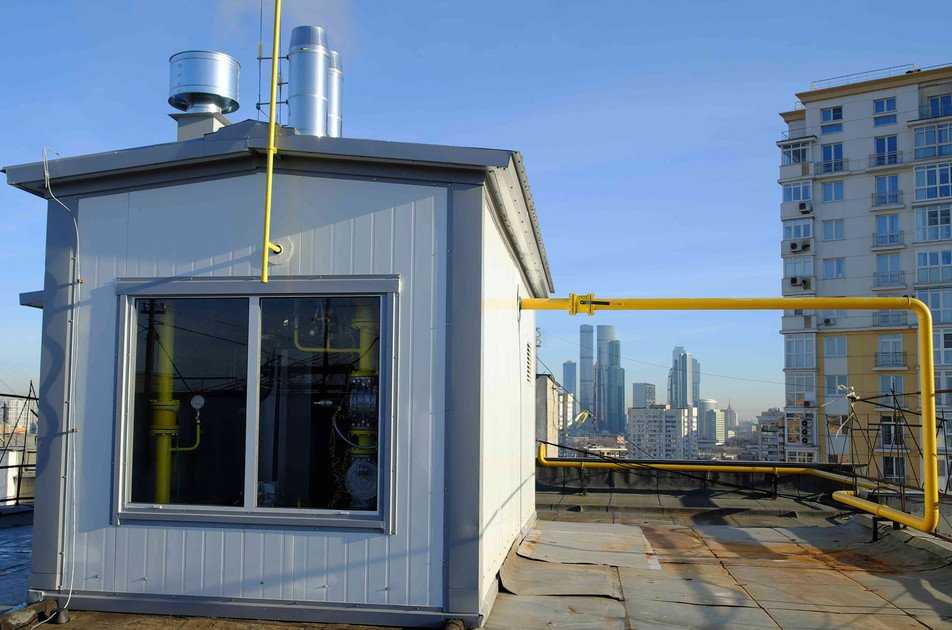

Фотография крышной котельной

Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В прошлой статье, мы начали обсуждать крышные котельные. В этой статье продолжим про крышную газовую котельную в многоквартирном доме. Вот предыдущая статья: «Крышная котельная для жилых домов мощностью 0,5 МВт«.

Давление газа в крышных котельных

Максимальное давление природного газа в сетях газораспределения согласно «Техническому регламенту о безопасности сетей газораспределения и газопотребления», утверждённого Постановлением №870 Правительства РФ от 29.10.2010 г. приведено в самом конце постановления в приложении №2 и составляет на газоиспользующее оборудование:

Потребители природного газа

Давление газа (МПа)

котельных, отдельно стоящих на территории производственных предприятий

до 1,2 (включительно)

котельных, отдельно стоящих на территории населенных пунктов

до 0,6 (включительно)

котельных, пристроенных к производственным зданиям, встроенных в эти здания, и крышных котельных производственных зданий

до 0,6 (включительно)

котельных, пристроенных к общественным зданиям, встроенных в эти здания, и крышных котельных общественных зданий

до 0,005 (включительно)

котельных, пристроенных к жилым зданиям, и крышных котельных жилых зданий

до 0,005 (включительно)

Как видно из таблицы, максимальное давление газа в крышных котельных жилых зданий включительно до 0,005 МПа.

В пристроенных, встроенных и крышных котельных ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ разрешается вводить газопровод давлением до 0,6 МПа включительно, мы же в статье говорим только про крышные котельные многоэтажного дома (см. СП 373.1325800.2018).

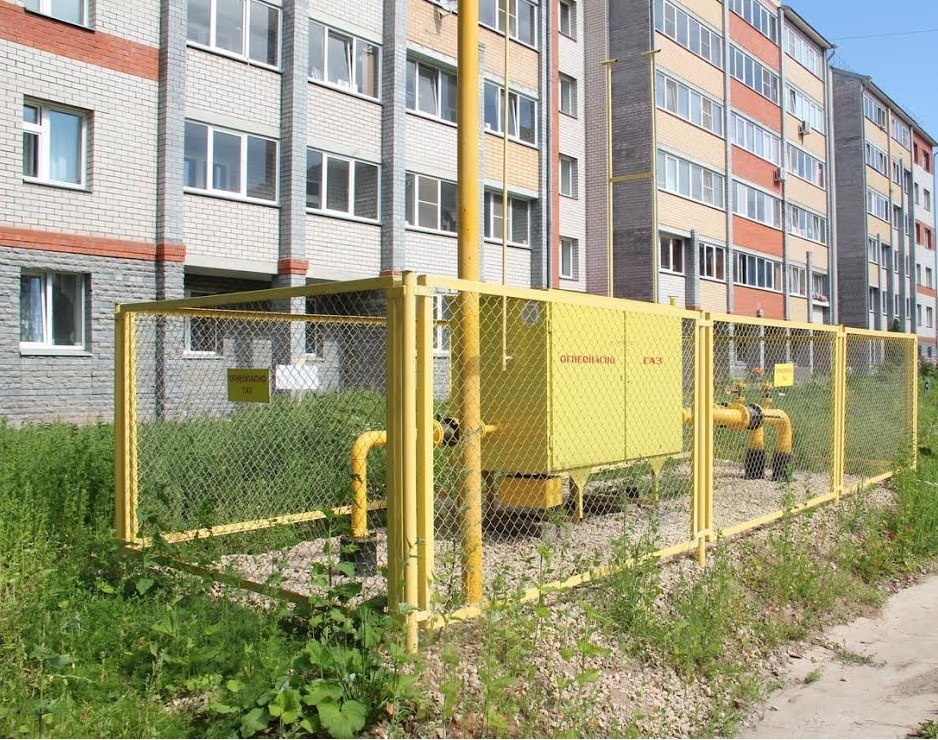

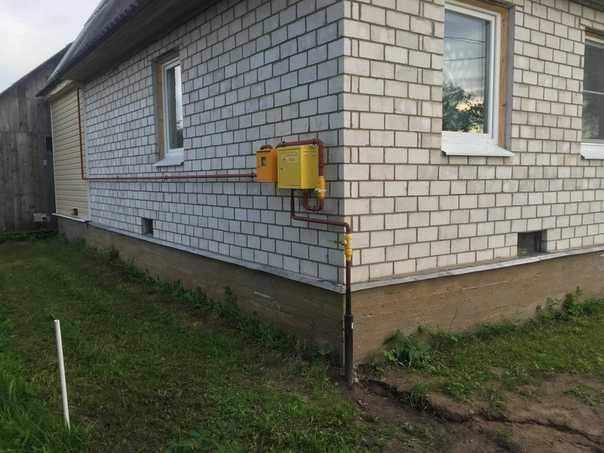

Газоснабжение крышной котельной

Крышные газовые котельные приняты с учетом работы котлов на газе от сети низкого давления.

Поступающий в крышную котельную газ проходит фильтр для очистки от механических примесей и пыли, а также узел учета расхода газа с расходомером-счетчиком типа ТУРГАС. разработанным институтом ГИПРОНИИГАЗ г. Москва.

Степень засоренности фильтра определяется по перепаду давления до и после фильтра. Перепад давления не должен превышать 0,01 МПа (0,1 кгс/см2).

Требуемое давление газа перед крышной котельной — 5000 Па.

Расход газа на крышную котельную в расчетном режиме — 55,6 нм3/ч.

Котлы для крышных котельных типа ТА-250 оборудуются одной газовой блочной горелкой типа АГ 340 с пультом управления на 1 котел. Горелка оснащена всеми необходимыми автоматически действующими устройствами для запуска и работы:

— стационарным запальным устройством;

— датчиком контроля пламени:

— запорным автоматическим клапаном;

— средствами управления и сигнализации;

— системой безопасности.

Давление газа перед горелкой — 5000 Па.

Расход газа на горелку — 27,8 нм3/ч.

Проектом предусмотрен клапан с электромагнитным приводом на входе в котельную, для прекращения подачи газа при отключении электроэнергии, и при получении сигнала о превышении предельно-допустимых концентраций газа в помещении котельной от сигнализатора до взрывоопасных концентраций.

Электроснабжение крышной котельной и автоматизация крышной котельной

В крышной котельной предусматривается электроснабжение и автоматизация, для блока котельной включая внутреннее освещение и теплового пункты также с внутренним электроосвещением.

Также предусматривается пожарная и охранная сигнализация крышной котельной.

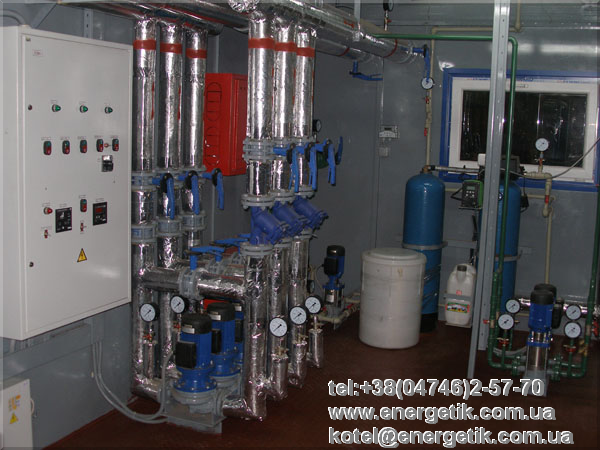

Инженерные сети крышной газовой котельной

Отопление котельного зала крышной котельной жилого дома осуществляется за счет теплопоступлений от технологического оборудования.

Основными вредностями, выделяющимся в котельном зале являются теплоизбытки, на способность поглощения (ассимиляцию) которых и рассчитан воздухообмен. Предусматривается приточно-вытяжная смешанная вентиляция. Приток – естественный через жалюзи, расположенные в верхней части котельной. Вытяжка – механическая из рабочей зоны помещения дутьевыми вентиляторами.

Суммарный расход воды составляет 1,94 л/с в летний период и 1,28 л/с в зимний период.

Максимальный напор воды на подводе к технологическому оборудованию равен 30 м.

Водопровод предназначен для подачи воды питьевого качества на приготовление горячей воды в тепловом пункте. Подводящий трубопровод располагается открыто, по стенам помещения теплового пункта.

Куда сливать воду с крышной котельной?

Канализация самотечная предназначена для отвода условно-чистых стоков от технологического оборудования блока котельной, расположенной на крыше дома выполняется в систему дождевой канализации здания. Самотечные трубопроводы канализации условно-чистых стоков монтируются из стальных электросварных труб по ГОСТ 10704-91.

Канализация напорная предназначена для отвода условно-чистых стыков от технологического оборудования теплового пункта. Система канализации включает в себя: водосборные лотки, дренажный приямок, ручной насос РО-8-30-01 и напорные трубопроводы с арматурой.

Максимальная мощность крышных котельных

1) Согласно техническим условиям по устройству и эксплуатации крышных котельных на природном газе, утвержденные Академией коммунального хозяйства им. К.Д. Памфилова 01.01.1996 которые разрабатывались для котельных тепловой мощностью до 1,5 МВт (1500 кВт).

2) СП 41-104-2000 Проектирование автономных источников теплоснабжения в п.3.5 указано следующее:

Общая тепловая мощность автономной котельной не должна превышать:

— 3,0 МВт – для крышной котельной и встроенной котельной с котлами на жидком и газообразном топливе;

— 1,5 МВт – для встроенной котельной с котлами на твердом топливе.

Общая тепловая мощность пристроенных котельных не ограничивается.

3) СП 373.1325800.2018 Источники теплоснабжения автономные в п.4.13 сообщаем, что тепловая мощность крышной котельной ограничивается расчетной тепловой нагрузкой основного здания или сооружения. Но, с разрешения собственника крышной котельной при технико-экономическом обосновании допускается увеличение мощности для теплоснабжения зависимых, объединённых общей собственностью объектов для крышных котельных размещенных на жилых зданиях до 5 МВт, на общественно-административных и бытовых зданиях — до 10 МВт, на производственных зданиях до — 15 МВт.

Так что вы теперь знаете, какая максимальная мощность крышных котельных по нормам.

Крышная котельная плюсы и минусы

К плюсам крышной котельной можно отнести следующие показатели:

— строительство крышных котельных ведется при дефиците мощностей на централизованном источнике теплоснабжения, перегруженность существующих тепловых сетей и невозможности их реконструкции, при отсутствии свободной территории для строительства полноценной котельной или другого источника теплоснабжения, а также протяженных трасс тепловых сетей;

— крышные газовые котельные могут применять как пиковые для отдельных домов в сочетании с централизованным теплоснабжением, когда присутствует недогрев теплоносителя и для снятия нагрузки горячего водоснабжения.

Недостатки крышной котельной:

— ограничение верхнего предела температуры теплоносителя 1150С делает малоэффективным использование котельной для вентиляции;

— шум и вибрация крышной котельной на последнем этаже, при некачественно выполненной гидроизоляции, неправильно подобранных виброизоляторах и прочих проблемах;

— ужесточенные требования на проектирование крышных котельных, но это не обязательно можно относить к “-“, но и “+”.

Решение о применении крышной котельной должно быть обосновано технико-экономическим расчетом.

Вред крышной котельной для здоровья

Крышная газовая котельная в многоквартирном доме при некачественном монтаже или неправильно подобранном оборудовании вполне может вызывать вибрации и шум. Основной источник шума крышной котельной – это котельные установки, горелочные устройства и насосная техника.

Вибрация крышной газовой котельной возникает также при неправильном подборе циркуляционных насосов, так что необходимо предусматривать меры по снижению вибрации и шума до допустимых пределов, а также применение виброзащиты.

Гул от крышной котельной может также возникать по причине движения газа по газопроводу, проложенному по наружной стене здания. Шум, возникающий в горелке, снижается за счет применения шумопоглощающих устройств.

МДК 2-03.20003 в п. 5.4.9 гласит:

— Допустимые уровни звукового давления и уровня звука в котельной в процессе эксплуатации не должны превышать 60 дБ.

— Ограждающие конструкции крышной котельной должны обеспечивать допустимый уровень шума в помещениях, расположенных под котельной, а в прилегающих к крышной котельной квартирах не выше 35 дБ.

Так что при невыполнении данных требований претензия застройщику о шуме крышной котельной может быть вполне обоснованной.

Если кому интересно, то можете сами посмотреть в интернете исковые дела по этой теме, например, дело №2-1359/2013 с решением от 12 марта 2013 г.

Крышные котельные СП и другие документы по ним

1) СП 373.1325800.2018 Источники теплоснабжения автономные. Правила проектирования – используется при проектировании вновь строящихся и реконструируемых автономных источников теплоснабжения крышных, встроенных или пристроенных котельных для зданий высотой до 75 м включительно, общественных зданий до 55 м включительно. Раньше — возможность расположения котельных на зданиях высотой более 10 этажей (26,5 м) решалось по согласованию с территориальными органами Управления государственной противопожарной службы МВД России;

2) Технические условия по устройству и эксплуатации крышных котельных на природном газе, утвержденные Академией коммунального хозяйства им. К.Д. Памфилова 01.01.1996г.

3) СП 41-104-2000 Проектирование автономных источников теплоснабжения.

4) СП 373.1325800.2018 Источники теплоснабжения автономные.

5) МДК 2-03.2003 Правила и нормы технической эксплуатации жилищного фонда.

6) СП 368.1325800.2017 Здания жилые. Правила проектирования капитального ремонта.

Напоследок добавлю. Доверяйте проектирование автономных и крышных котельных профессионалам этой области, чтобы избежать различных проблем и нюансов, которые были приведены в этой теме. И не забывайте читать и следить за актуальными СП крышные котельные.

Поделиться ссылкой:

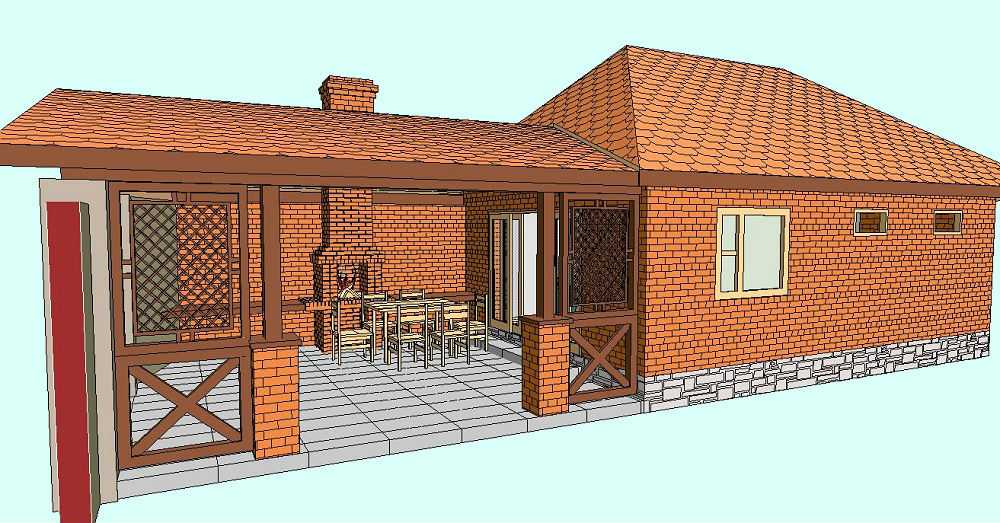

Веранда кочегарка своими руками

При строительстве собственного дома особое внимание следует уделить отопительной системе. Выбрав в качестве топлива газ, самым лучшим решением будет предусмотреть котельную для размещения газового оборудования. Бытовой газ – вещество взрывоопасное, поэтому требования к газовым котельным в частном доме очень строгие и обусловлены соответствующими нормами и правилами.

Требования к газовой котельной в частном доме варьируются в зависимости от типа помещения и мощности котлов и регламентируются МДС 41-2.200.

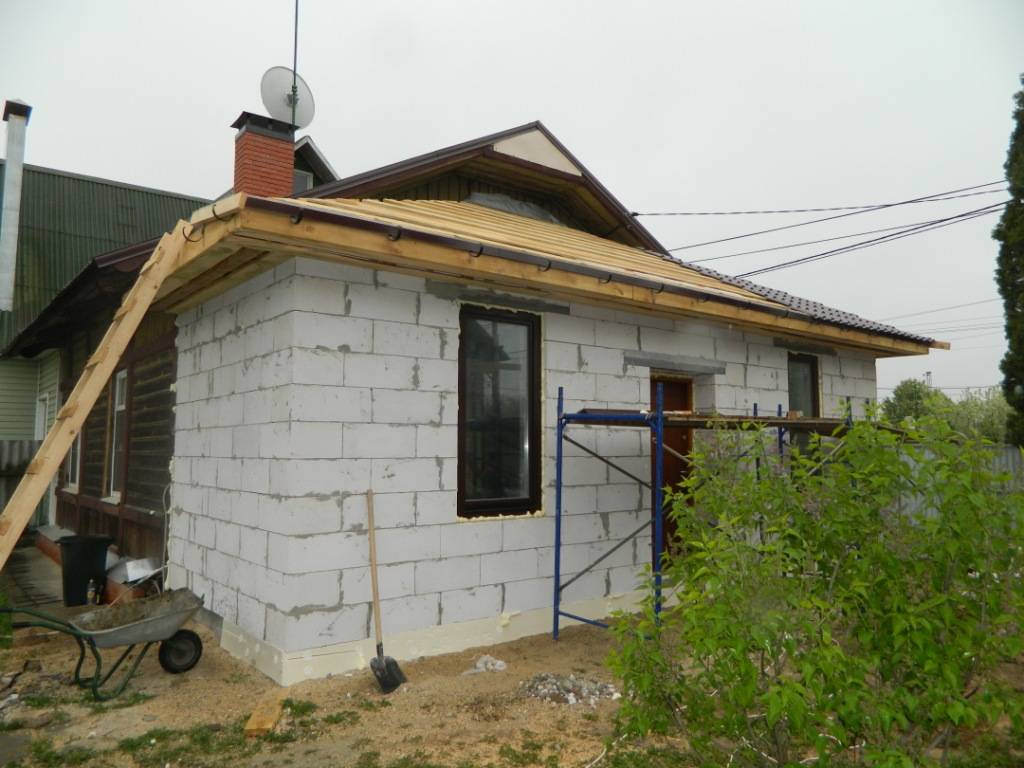

Как пристроить котельную к дому из бруса? Проблемы и решения

Потребность пристраивать котельную к дому из бруса возникает в разных ситуациях по отличающимся причинам.

  • Во-первых, в понравившемся проекте изначально планировкой не предусмотрено такое помещение.
  • Во-вторых, дом планировался как нежилой, дачный, а позже понадобилось отопление.
  • В-третьих, проект брусового дома намеренно подбирался так, чтобы никаких пожароопасных котлов на жилой территории не было.

Так или иначе, выход из всевозможных ситуаций, включая описанные, только один – пристроить котельную к брусовому дому. Это мероприятие лишь на первый взгляд может показаться простым, и не требующим детального изучения. Казалось бы, что может быть проще – пристроил стены на 2 метра, накрыл их крышей, установил котел и завел трубы в дом. Однако если с этим вопросом столкнуться на практике – проблем возникает масса.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м 3 .
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Основные проблемы пристроенной к брусовому дому котельной

Чтобы ничего не упустить из виду и возвращаться к этому материалу при необходимости, как к шпаргалке, вся информация будет разложена «по полочкам»:

  1. Пожаробезопасность. Котельная – это помещение повышенной опасности. Учитывая эту проблему, какой материал выбрать для стен пристройки? Если это древесина, как ее защитить от возгорания?
  2. Усадка дома. Проблема актуальна только для тех случаев, когда пристройка начинает строиться в период наиболее интенсивной усадки бруса. Конструкции котельной и связующие ее с домом трубы не должны мешать усадке, и уж тем более пострадать от нее.
  3. Уровень котельной. Для обустройства максимально эффективной системы отопления котел необходимо располагать ниже уровня радиаторов, то есть, по сути, ниже цоколя дома.
  4. Фундамент. Как сделать, из чего, и нужен ли он вообще для такой конструкции, как пристроенная котельная?
  5. Физическая привязка пристройки к дому. Чтобы коммуникации не разорвало в точке прохода через границу пристройки с домом, первую нужно как-то «прикрепить» ко второй. Помимо труб здесь следует рассматривать и эстетический момент – щель между котельной и домом мало кого устроит в будущем.
  6. Утепление. Далеко не каждый котел сможет сам по себе отопить даже маленькую пристройку, да и работать в полную силу он будет не всегда. Как решить проблему с вероятностью замерзания воды в этом помещении?
  7. Прочие проблемы. Каких размеров делать пристройку, с какой стороны должна быть дверь, нужно ли окно и прочее.

На все эти вопросы даются краткие и понятные ответы далее. Для формирования нижеприведенной информации были использованы не только официальные данные из общепринятых норм и правил, но и опыт реальных людей, которые уже пользуются котельной, пристроенной к дому из бруса.

Главные требования отопительных приборов

Максимальное количество отопительных приборов в одном помещении – не более двух. Дымоход и приточно-вытяжная вентиляция в должны оборудоваться с учетом особенностей и параметров мощности агрегата.

Категорически запрещено складировать и хранить в таких помещениях горючие вещества и легковоспламеняющиеся материалы!

Кирпич и бетон – лучшие компоненты для возведения стен. Напольное покрытие сверху застилается листом из металла или может оставаться бетонным. Часто применяемый способ – укладка керамогранитной плитки на пол. Облицовка стен выполняется минеральной штукатуркой негорючих марок или кафелем. Дверное полотно изготавливается с учетом противопожарных требований.

Техническая документация определяет размеры строения. При этом должно быть предусмотрено свободное пространство возле агрегата в пристроенной котельной для наиболее удобного обслуживания котла в процессе эксплуатации.

Фундамент и физическая привязка к дому

Фундамент нужен обязательно под котельную любых размеров. Желательно выполнить его так, чтобы он оказался физически привязанным к основанию дома. Поскольку котельная должна быть ниже уровня дома, для обустройства фундамента подойдет далеко не каждая технология. Оптимальный, доступный и проверенный вариант – лента.

Стены котельной обязательно должны быть привязаны к дому. Для этого можно воспользоваться практически любыми доступными приспособлениями и крепежами. Все зависит от стеновых материалов и других условий.

Обустройство потолков

Не следует забывать об особой функции потолочного перекрытия, которое обезопасит котельную при аварийной ситуации от опасности взрыва. При таких обстоятельствах потолок выполняет роль клапана, следовательно, его конструкция должна быть максимально легкой.

Опасения, что такое перекрытие будет холодным, не соответствуют действительности. Утепление поможет сделать подшивная конструкция. Для этого потребуются доски с толщиной 30 мм. Поверх подшивки укладывается слой битуминизированной бумаги. А в качестве теплоизоляции применяются обыкновенные опилки. 4-миллиметровый теплосберегающий материал крепится к потолку изнутри. Финишный этап – монтаж обрешетки. Далее выполняем выравнивание пола и оштукатуривание стен.

Прочие проблемы и итог

  • Размеры. Должен уместиться выбранный котел так, чтобы от него до противоположной стены было достаточно места для обслуживания.
  • Дверь. Располагается с противоположной стороны от котла.
  • Окна. Нужно одно, маленькое. Его придется использовать для увеличения притока свежего воздуха и для проветривания в экстренных ситуациях.

Это основные моменты, касающиеся пристройки котельной к брусовому дому. В зависимости от ситуации встречаются и другие проблемы, но они более очевидные и простые, а потому трудностей, как правило, не вызывают, и к фатальным ошибкам не приводят.

Источник статьи: https://www.postroeczka.ru/statji/kak-pristroit-kotelnuyu-k-domu-iz-brusa

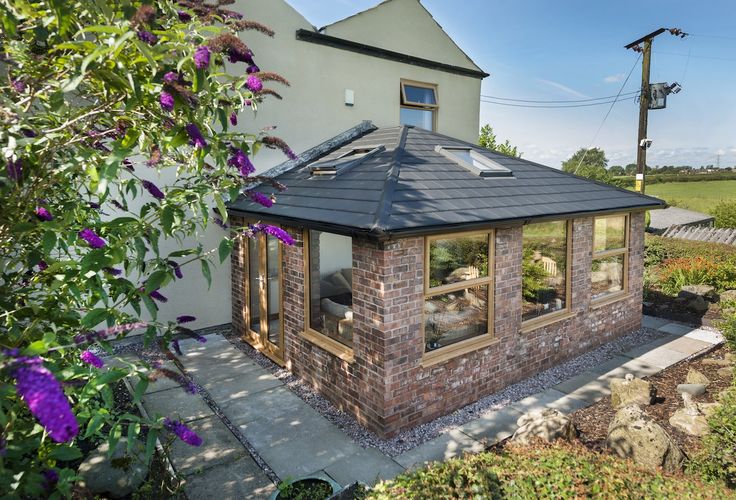

Утепление – часть отопления веранды

Невозможно обогреть то, что не удерживает тепло – это основное кредо теплотехники. Решили организовать отопление веранды – первым делом побеспокойтесь о ее утеплении. Возможно, теплоизоляция веранды уже даст желаемый результат, и отпадет необходимость установки отопительного прибора.

Почему же так происходит? Всему объяснение утечки тепла, они существуют даже в казалось бы «герметичных» помещениях. В случае больших утечек тепла из дома на веранду, чем с веранды на улицу – температура неминуемо будет повышаться на веранде, что создаст эффект отопления.

Вот поэтому отопление веранды должно начинаться с основательного утепления веранды, а значит необходимо определить, где происходят утечки тепла.

Основными местами проникновения холода в помещение являются:

1. Щели и отсутствие уплотнений на рамах окон и луток дверей

. Сквозняк может и не ощущаться, но даже через миллиметровую щель уверенно уходит тепло. Свидетельством того вы можете обнаружить изморозь на щелях.

2. Сами окна

. Большая часть тепла уходит непосредственно через окна , а так как веранды обязательно имеют большую площадь остекления, то имея окна с низкой теплоизоляцией, вы будете отапливать улицу. Качественное остекление с высокой теплоизоляцией – залог экономного отопления веранды.

3. Пол и потолок.

Часто таким элементам конструкции не уделяют должного внимания, и выполняют конструктивно как можно проще с минимальными капиталовложениями.
Полипотолок
являются объемными поглотителями тепла. Сюда же можно приписать и стены, хотя они, как правило, имеют меньшую площадь.

Надеюсь, достаточно обоснований для утепления перед организацией отопления веранды своими руками.

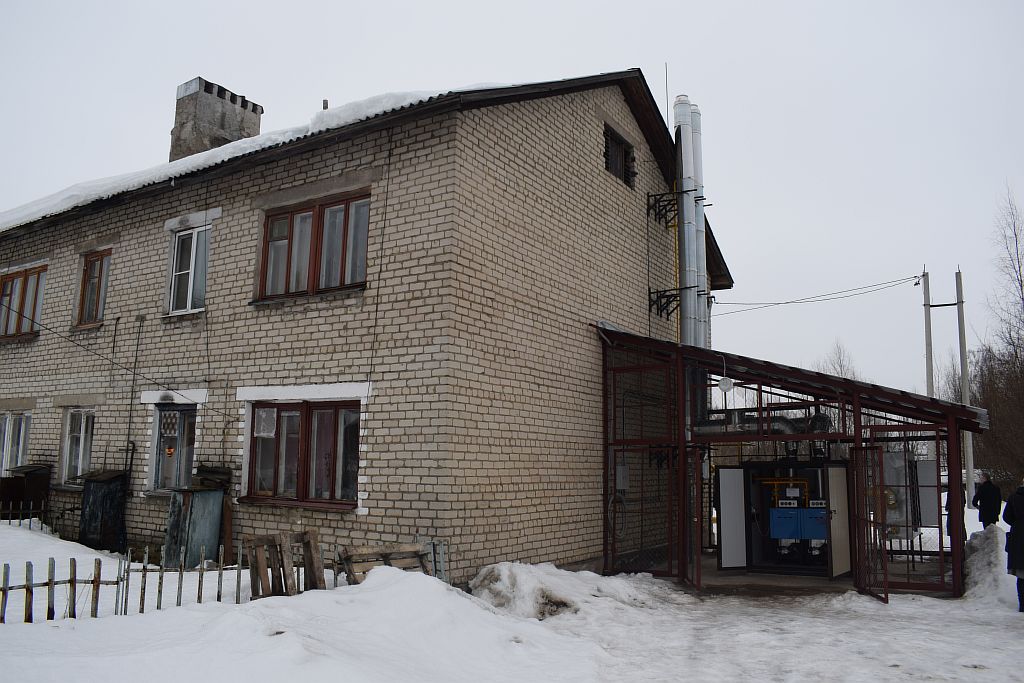

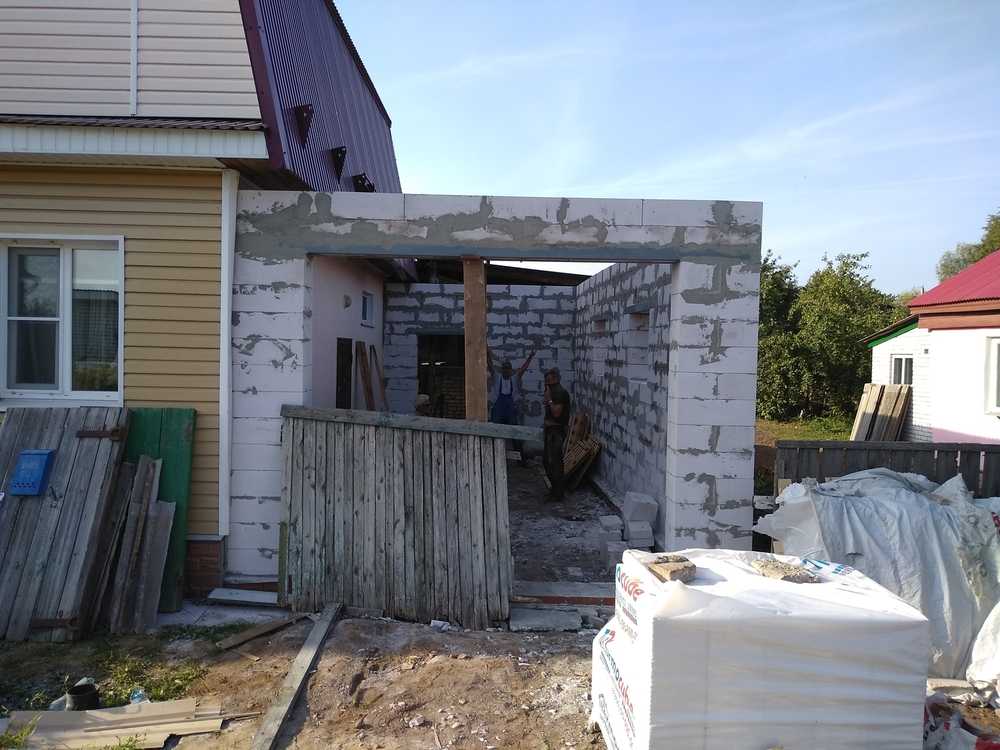

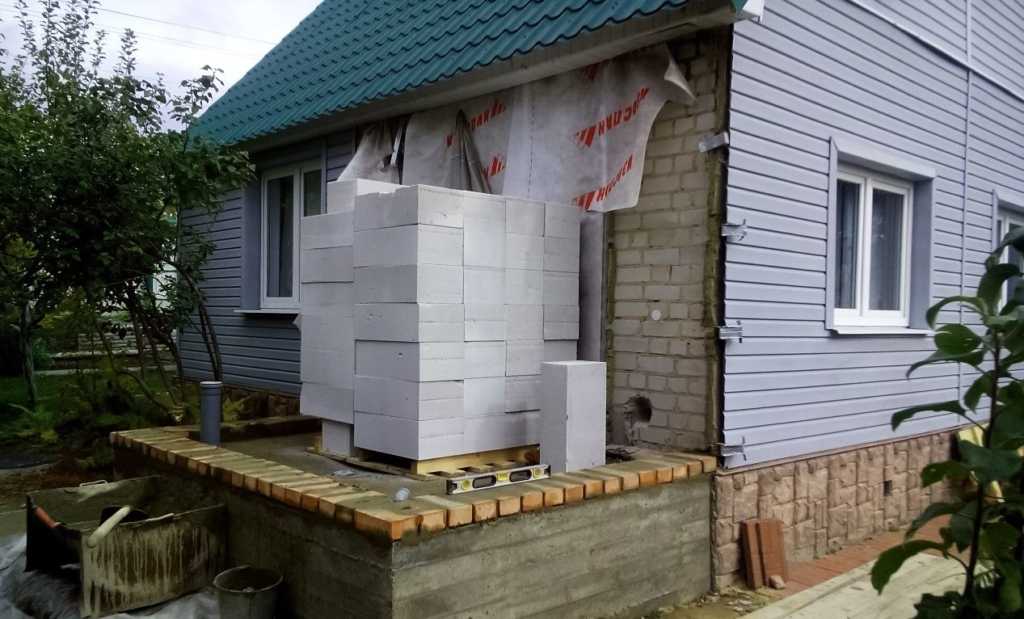

Пристройка котельной к дому: пошаговая инструкция

Вариант строительства пристройки котельной к дому экономически и технически выгодный. Такой проект обеспечивает высокую скорость монтажа, удобное расположение коммуникаций и дополнительное утепление внешней стены.

Тем не менее, принимая такое решение, собственник дома должен отчетливо понимать, как пристроить котельную к дому, какие сложности технического, нормативного и законодательного характера подстерегают его на этом пути.

Для того чтобы такая котельная была безопасной для окружающих и ее официально приняли в эксплуатацию, потребуется правильно выполнить все этапы, начиная с получения разрешений от органов архитектуры на начало строительства до ввода пристройки с котельным оборудованием в эксплуатацию.

Специфика возведения пристройки для деревянных зданий

Для объектов такого типа существует строгая последовательность различных этапов, которую необходимо соблюдать в обязательном порядке:

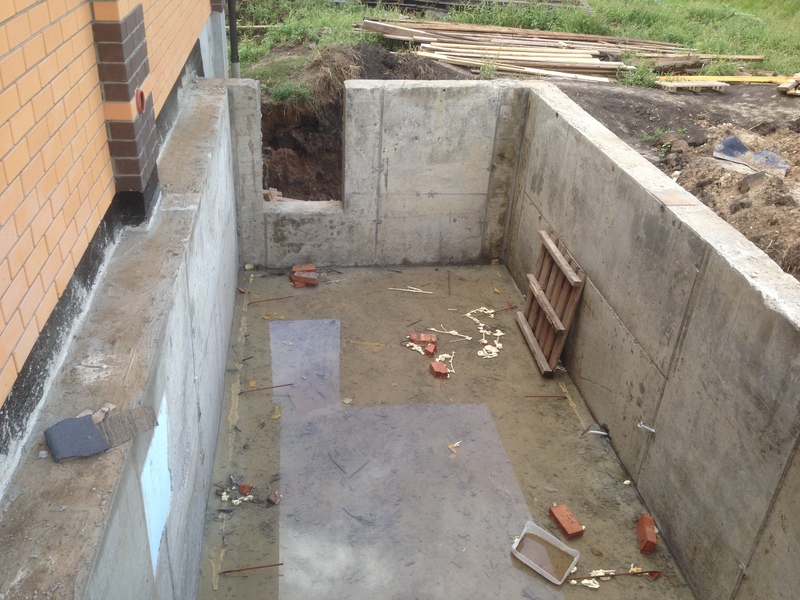

  1. Начало производственного процесса – возведение фундамента. Непременное условие качественного нулевого цикла – дать возможность устояться и осесть монолитной конструкции. Потребуется год, чтобы обеспечить ее надежность. Такое правило особенно важно в случае соседства с деревянным объектом, подверженным легкому воспламенению.
  2. Обратите внимание на особенности рельефа прилегающей территории. Это поможет подобрать один из вариантов фундамента с учетом стока дождевых вод и возможной осадки из-за структуры грунта.

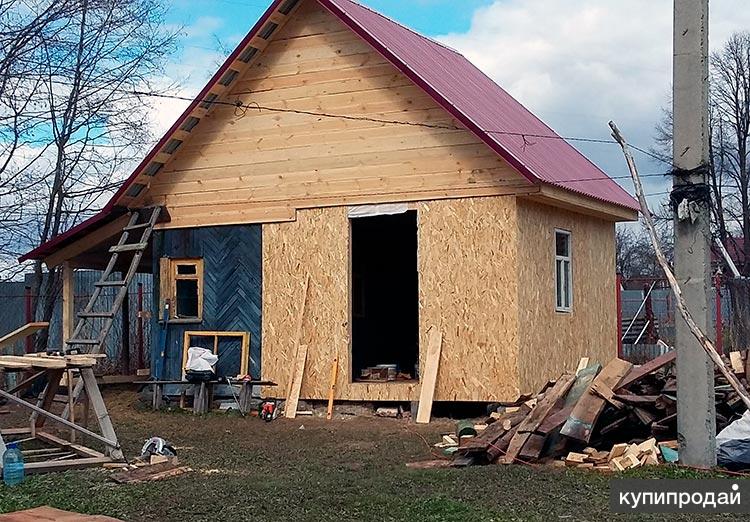

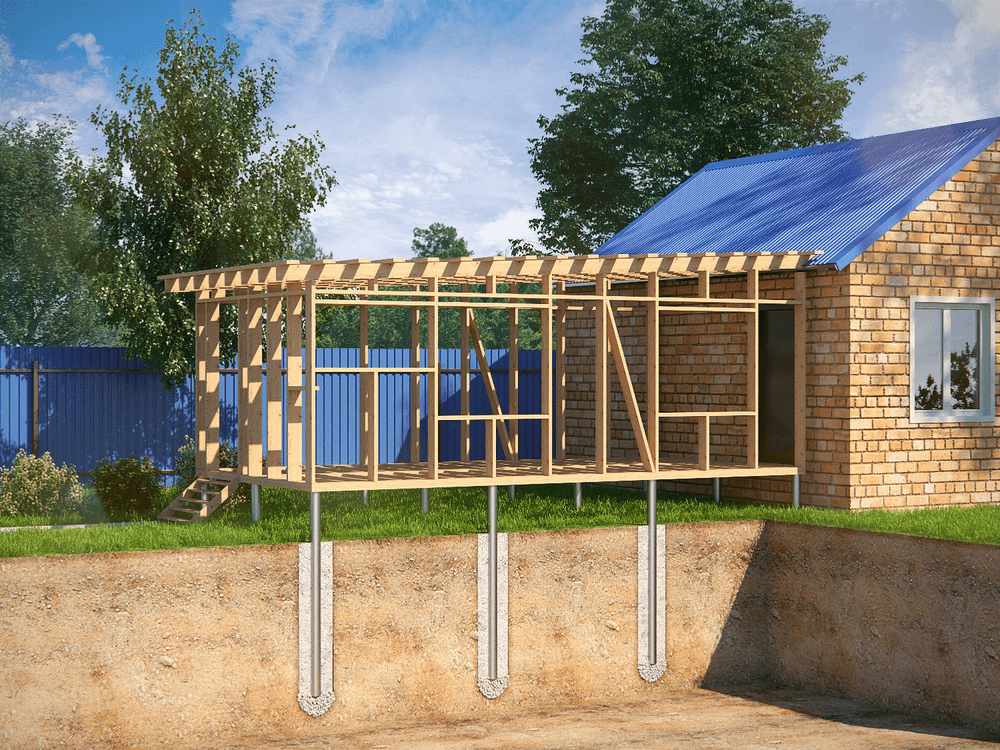

  3. Кроме бетонных и кирпичных стен популярны и каркасные пристройки к дому. Такой материал легче всего соединяется с в массивом дерева, а бруски-стойки идеально выполняют функции крепления. К ним легко впоследствии прибить стеновую обшивку.
  4. Финальный аккорд – возведение крыши. В ней аккуратно проделывается отверстие для монтажа дымоотвода.

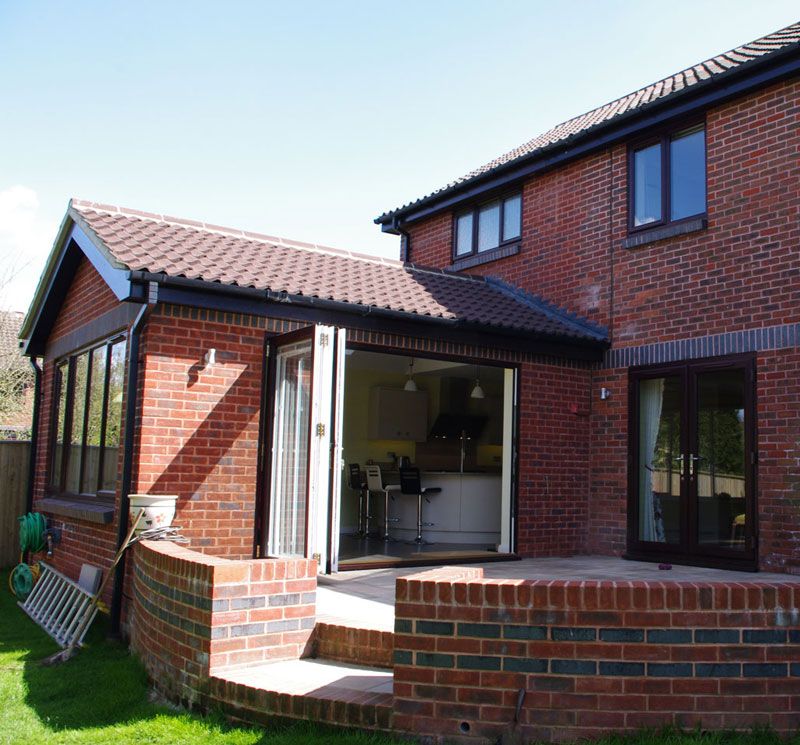

Требования и нормы к пристроенным котельным

В случае, когда отсутствует требуемое помещения для установки отопительного котла в доме, и нужно быстро ввести в эксплуатацию объект — такую котельную располагают в пристройке, которую возводят специально для этих целей.

Правильнее будет строить пристройку из того стройматериала, которым были возведены стены основного дома, но если нет такой возможности, выбирают теплый, легкий, среднепрочный, негорючий стеновой материал, чтобы он не будет мог нести большую весовую нагрузку. По всем этим параметрам хорошо подходит пеноблок, даже тогда, если будет возводиться постройка котельной к деревянному дому либо из кирпича.

По требованиям к объему и габаритам, пристраиваемой топочной, где будет безопасно размещаться котел, они аналогичные отдельно стоящим помещениям.

Дополнительно нужно учитывать нормативные особенности для таких видов топочных:

  1. Пристройка устанавливаться исключительно у сплошной стеновой конструкции дома.
  2. Ее можно пристроить к дому из пеноблоков с соблюдением минимального расстояния до оконного или дверного проема в 1м.
  3. Стеновой материал должен быть негорючим и выдерживать не менее 45 мин до воспламенения, каркасный вариант стены не допускается.
  4. Стены такой постройки не могут иметь связь с несущей стенкой дома и его фундаментом, она должна иметь самостоятельный фундамент на все 4-е стены.

Дальше идут требования по обустройству топочной инженерных систем и вентиляции, которые зависят от вида сжигаемого топлива.

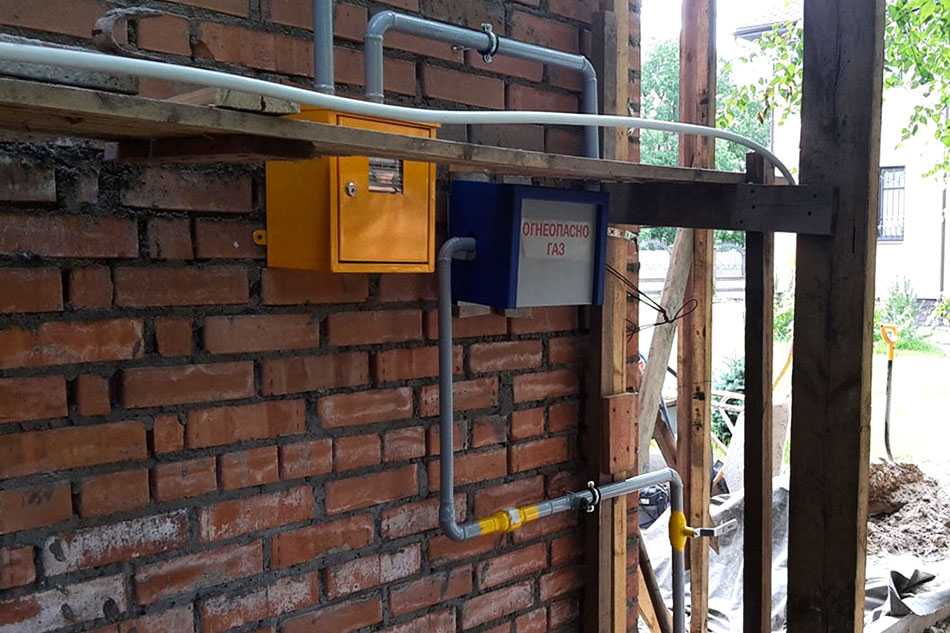

Больше всего требований к котельной, работающей на газовом топливе:

  • установка в одной топочной не более 2-х котлоагрегатов;
  • обустройство негорючих стен и пола: бетон, металл или плитка;
  • смежные дверные полотна в кочегарке и доме выполняются из противопожарного материала;
  • высота газовой топочной не меньше 2. 5 м;
  • площадь котельного зало более 6 м2 с объемом свыше 15 м3;
  • оконный проем устанавливаться с площадью свыше 0,5 м2;
  • естественная вентиляция в здании топочной должна обеспечить трехкратную циркуляцию воздуха в час;
  • ширина дверного полотна устанавливается более 0,8 м;
  • топочная оборудуется отдельными инженерными линиями: вода, электро, газ и водоотведение;
  • система дымоотвода устанавливается в согласованности с мощностью котла, должна обеспечить полный вывод дымовых газов в атмосферу и иметь запасной люк для проведения обслуживания и очистки от сажи;
  • выход трубы должен выступать выше конька кровли, точный параметр указывается в проектной документации;
  • котлоагрегат должен иметь со всех сторон свободное пространство для безопасного обслуживания, точные размеры зависят от модификации котла и применяемого топлива и уточняются заводом-изготовителем оборудования;

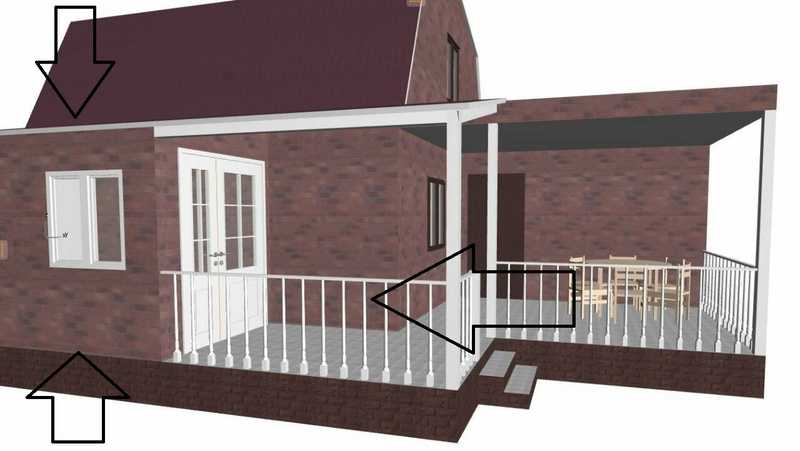

  • между пристройкой и зданием может быть установлена общая терраса для обслуживания.

Типы котельных по расположению

Они бывают такие:

  • встроенные – находятся в доме;
  • пристроенные – пристройка к жилому объекту, на собственном фундаменте;

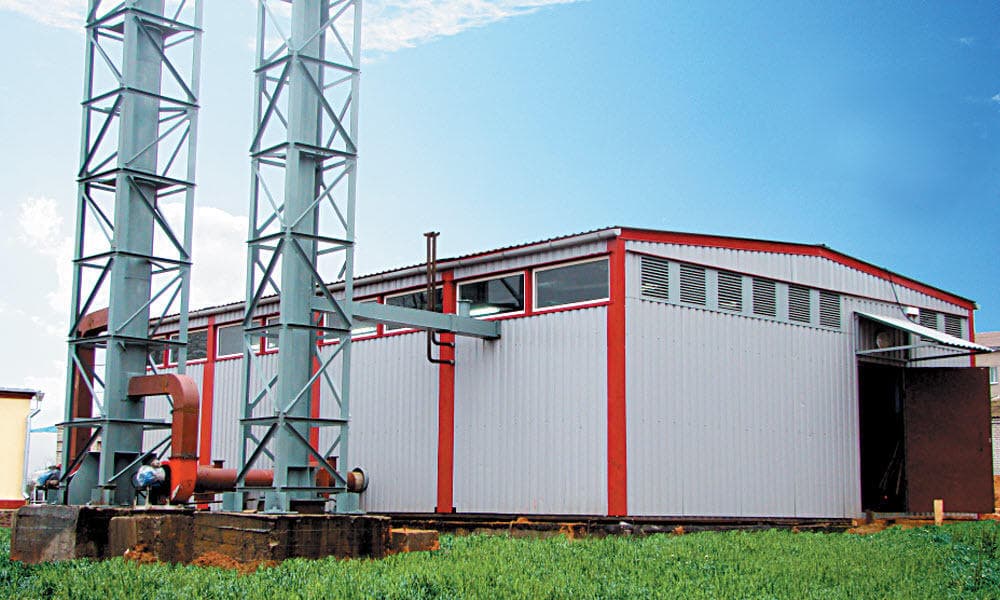

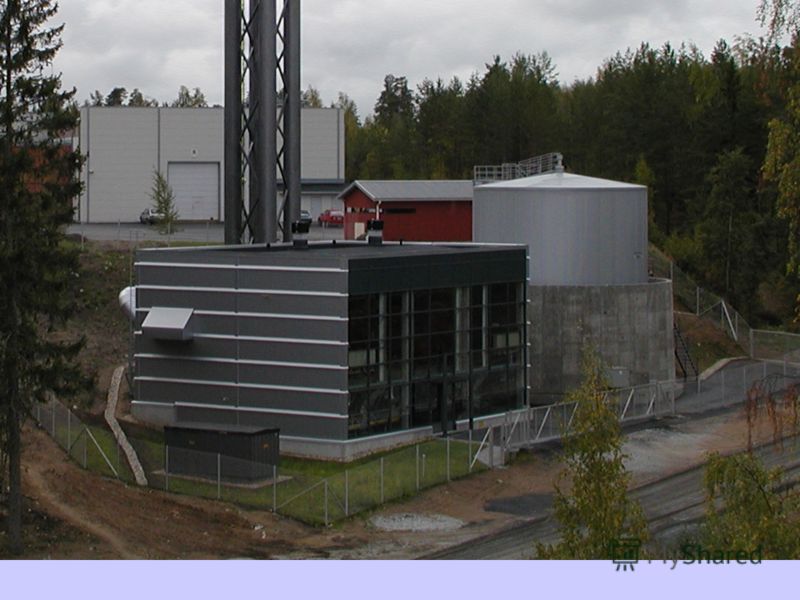

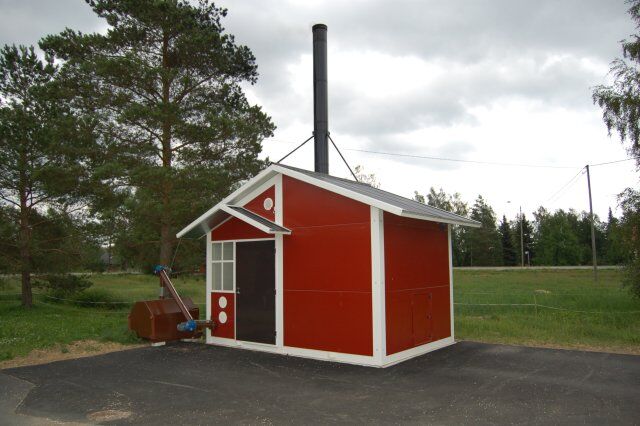

  • отдельностоящие – самостоятельное строение.

Встроенные

Встроенная котельная может находиться в одном из помещений дома.

Эти помещения обязаны соответствовать утвержденным нормативам:

  • стены с сопротивляемостью огню выше 0,75 ч;
  • перекрытия невосприимчивые к огню.

Котлы с расчетной тепловой нагрузкой до 250 кВт можно монтировать в нежилой комнате на любом этаже.

Котлы до 350 кВт располагают в нежилых комнатах бытового назначения цоколя, или первого этажа.

Настенный котел вешают на стену из невоспламеняющегося материала. Если такой стены нет, то имеющуюся стену штукатурят (слой от 5 см) или закрывают огнестойким щитом. Тогда расстояние – не менее 3 см.

Напольный котел ставят на ровный, огнеупорный пол. Если пол не отвечает этим требованиям, то его изолируют кирпичом или бетоном и отделывают штукатуркой или декоративной плиткой. Такой подиум должен выступать на 10 см от котла по бокам, и иметь высоту не менее 70 см.

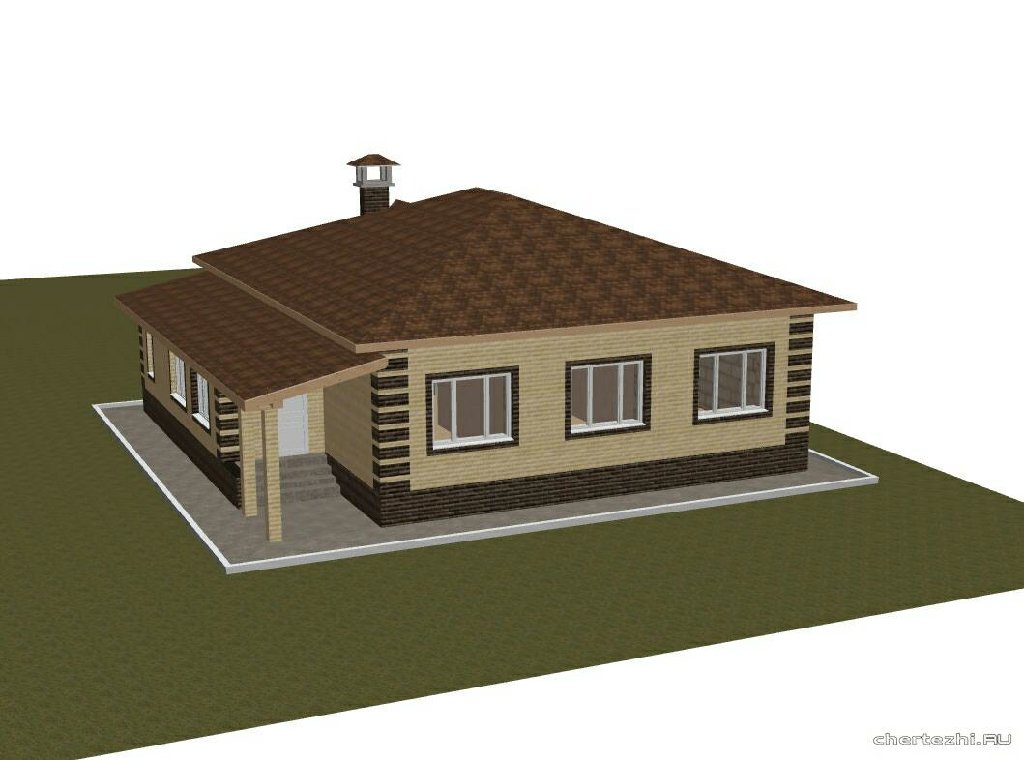

Пристроенные помещения

Иногда возникают сложности с оборудованием котельной внутри здания. Например, площадь не позволяет или постройка из дерева. В этих случаях проще пристроить и оборудовать котельную, в соответствие со всеми требованиями. Строят ее из негорючего материала.

котел в отдельном помещении

Правильная организация пристройки под котельную

При строительстве пристроенной котельной обязательные требования такие:

  • официально зарегистрирована;
  • пристраивается к глухой стене,
  • построена на собственном фундаменте;
  • между ней и жилым объектом возводят противопожарную стену с сопротивляемостью огню не менее 0,75 ч., такая же у перекрытий.

Что учесть до начала работ

Пристройка обязана быть официально зарегистрирована. Без соответствующего документа газовые службы не имеют права разрешать выполнить в нее подводку газа, поэтому потребуется заказывать проект у специализированной проектной организации и согласовывать его с контролирующими органами: архитектурой, СЭС, МЧС и газоснабжающем предприятии.

Перед началом проектирования собственник дома должен будет взять технические условия у газовиков, энергетиков и водоснабжающей организации, которые должны быть учтены проектами на пристройку.

Перед началом строительства выполняют такие обязательные мероприятия:

  • подбор участка для строительства топочной;
  • предварительный расчёт размера пристройки с выбором материала;
  • расчёт коммуникаций на соответствие увеличенной мощности в связи с введением в эксплуатацию котельной;
  • принятие решения об обустройстве прохода между зданием и топочной, дверных и оконных конструкций.

После завершения возведения пристройки для топочной, нужно будет внести изменения в технический паспорт дома в органах архитектуры и БТИ.

Какие документы нужно подготовить

Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.

Для этого владельцу жилого дома потребуется предоставить такие документы:

  1. Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
  2. Документы подтверждающие право собственности на дом и земельный участок.
  3. Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
  4. Технические условия от производителей услуг газо-, водо- и электроснабжения.
  5. Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
  6. Санитарное заключение по санитарной безопасности объекта для проживающих.
  7. Заключение МЧС по пожарной безопасности объекта.

Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.

Применение отделочных материалов

Несколько простых советов помогут избежать проблем при эксплуатации оборудования:

  1. Теплоизоляционные компоненты применяются для оклейки периметра стен. Чтобы обеспечить наличие воздушных зазоров, устанавливаются бруски. На эти элементы в дальнейшем крепятся панели ПВХ.
  2. Многие застройщики предпочитают оставлять цементный пол. Но укладка керамогранитной плитки способствует поддержанию чистоты.
  3. Обустройство беспрерывной работы двухконтурного котла предполагает наличие вывода горячей воды к дому и подвода к оборудованию холодной воды.

Соблюдение всех правил и требований способствует исправности любого агрегата и обеспечению безопасного проживания хозяев.

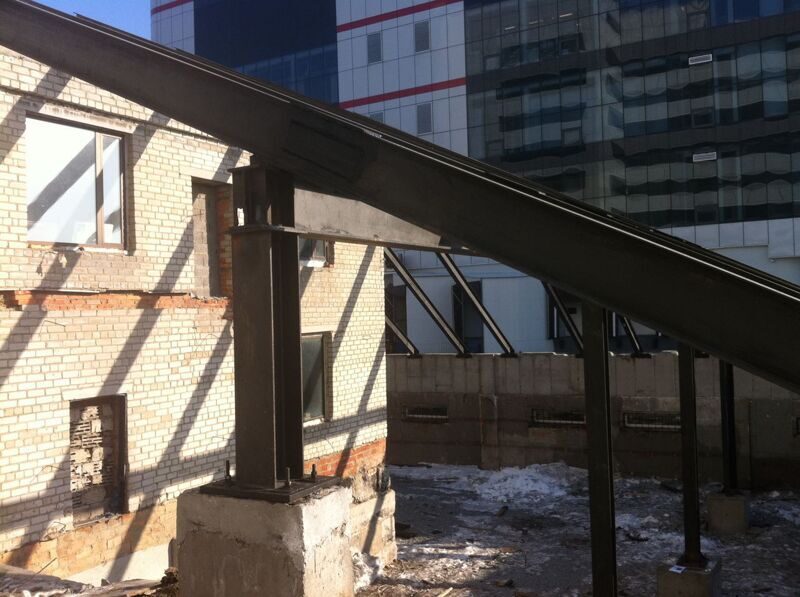

Инструмент и материалы для строительства пристройки

Возведение пристройки к дому для оборудования котельной требует использования инструментов, для инженерных, общестроительных и облицовочных работ, они не являются дефицитными и технически сложными и, как правило, присутствуют в каждом домохозяйстве:

  • лопаты и лом для выполнения земляных работ;
  • бетономешалка, емкости для переноса раствора для заливки фундамента;
  • плотницкий инструмент для выполнения опалубочных работ;
  • набор каменщика: линейки, уголки, отвесы, мастерок, кельма и шпателя для кладочных работ;
  • болгарка, дрель, молоток, плоскогубцы для установки армированного пояса и крепления опалубки для фундамента;
  • бензопила для возведения кровли.

Стеновой материал приобретается по проектным спецификациям по типу и количеству с запасом 10-15 %. Если это будут пеноблоки, то также потребуется клеевая сухая смесь.

Приобретать материал лучше у производителя камня с сертификатами качества, а не у неизвестного продавца. Также не стоить брать очень дешевые блоки, что может свидетельствовать о плохом качестве стеновых изделий. Для работы используют хорошо высушенный материал, процесс кладки осуществляют в теплый и сухой период времени.

Поправка №1 к СНиП II-35-76* «Котельные установки»

Поддержать проект
Скачать базу одним архивом
Скачать обновления

Изменение № 1 к СниП II-35-76
КОТЕЛЬНЫЕ УСТАНОВКИ



СНиП II-35-76
КОТЕЛЬНЫЕ УСТАНОВКИ

Изменение № 1
(утверждено постановлением Госстроя России от 11 сентября 1997 г. № 18-52)



Дата введения 1 января 1998 г.

Пункты 1.3, 1.5 — 1,8, 1.18 — 1.23 изложить в следующей редакции:

«1.3. Проектирование новых и реконструируемых котельных должно осуществляться в соответствии с утвержденными схемами теплоснабжения, разработанными с учетом строительства автономных (индивидуальных) котельных.

При отсутствии утвержденной схемы теплоснабжения проектирование котельных допускается на основании соответствующих технико-экономических обоснований (ТЭО), согласованных в установленном порядке.

Вид топлива для котельных определяется по согласованию с топливосодержащими организациями в установленном порядке. При этом использование твердого или жидкого топлива для крышных котельных не допускается.

1.5. Котельные по размещению подразделяются на:

отдельно стоящие;

пристроенные к зданиям другого назначения;

встроенные в здания другого назначения независимо от этажа размещения;

крышные.

1.6. Для производственных зданий промышленных предприятий допускается проектирование пристроенных, встроенных и крышных котельных. Для котельных, пристроенных к зданиям указанного назначения, общая тепловая мощность устанавливаемых котлов, единичная производительность каждого котла и параметры теплоносителя не нормируются. При этом котельные должны располагаться у стен здания, где расстояние от стены котельной до ближайшего проема должно быть не менее 2 м по горизонтали, а расстояние от перекрытия котельной до ближайшего проема по вертикали — не менее 8 м.

Для котельных, встроенных в производственные здания промышленных предприятий, при применении котлов с давлением пара до 0,07 МПа (1,7 кгс/см2) и температурой воды до 115 °С тепловая мощность котлов не нормируется.

Тепловая мощность котлов с давлением пара более 0,07 МПа (1,7 кгс/см2) и температурой еоды более 115 °С не должна превышать величин, установленных Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов, утвержденными Госгортехнадзором России.

Крышные котельные для производственных зданий промышленных предприятий допускается проектировать с применением котлов с давлением пара до 0,07 МПа (1,7 кгс/см2) и температурой воды до 115 °С. При этом тепловая мощность такой котельной не должна превышать потребности в теплоте здания, для теплоснабжения которого она предназначена, но не более 5 МВт.

Не допускается размещать крышные и встроенные котельные над производственными помещениями и складами категорий А и Б по взрывопожарной и пожарной опасности.

1.7. Размещение котельных, встроенных в многоквартирных жилых зданиях, не допускается.

Для жилых зданий допускается устройство пристроенных и крышных котельных. Указанные котельные допускается проектировать с применением водогрейных котлов с температурой воды до 115 °С.

Тепловая мощность котельной не должна превышать потребности в теплоте здания, для теплоснабжения которого она предназначена, а тепловая мощность крышной котельной не должна быть более 3,0 МВт.

Не допускается проектирование пристроенных котельных, непосредственно примыкающих к жилым зданиям со стороны входных подъездов, и участков стен с оконными проемами, где расстояние от внешней стены котельной до ближайшего окна жилого помещения менее 4 м по горизонтали, а расстояние от перекрытия котельной до ближайшего окна жилого помещения менее 8 м по вертикали.

Не допускается размещение крышных котельных непосредственно на перекрытия жилых помещений (перекрытие жилого помещения не может служить основанием пола котельной), а также смежно с жилыми помещениями.

1.8. Для общественных, административных и бытовых зданий допускается проектирование встроенных, пристроенных и крышных котельных при применении:

— водогрейных котлов с температурой нагрева воды до 115 °С;

— паровых котлов с давлением насыщенного пара до 0,07 МПа (1,7 кгс/см2), удовлетворяющих условию

(t100) V £ 100 для каждого котла,

где tтемпература насыщенного пара при рабочем давлении, °С;

Vводяной объем котла, м3.

При этом в котельных, расположенных в подвале, не допускается предусматривать котлы, предназначенные для работы на газообразном и жидком топливе с температурой вспышки паров ниже 45 °С.

Общая тепловая мощность индивидуальной котельной не должна превышать потребности в теплоте здания или сооружения, для теплоснабжения которого она предназначена, кроме того, тепловая мощность не должна превышать, МВт:

3,0 — для крышной и для встроенной котельной с котлами на жидком и газообразном топливе;

1,5 — для встроенной котельной с котлами на твердом топливе.

0бщая тепловая мощность пристроенных котельных не ограничивается.

Не допускается размещение пристроенных котельных со стороны главного фасада здания. Расстояние от стены здания котельной до ближайшего окна должно быть не менее 4 м по горизонтали, а от покрытия котельной до ближайшего окна не менее 8 м по вертикали. Такие котельные не допускается также размещать смежно, под и над помещениями с одновременным пребыванием в них более 50 чел.

Не допускается проектирование крышных, встроенных и пристроенных котельных к зданиям детских дошкольных и школьных учреждений, к лечебным и спальным корпусам больниц и поликлиник, к лечебным и спальным корпусам санаториев и учреждений отдыха.

1.18. В проектах котельных следует предусматривать:

котлы, экономайзеры, воздухоподогреватели, золоуловители и другое оборудование в блочном транспортабельном исполнении повышенной заводской готовности;

укрупненные монтажные блоки трубопроводов и газовоздухопроводов;

укрупнение групп технологически связанного между собой вспомогательного оборудования путем компоновки его в транспортабельные монтажные блоки с трубопроводами и арматурой.

Для встроенных, пристроенных и крышных котельных следует предусматривать автоматизированные котлы полной заводской готовности.

1.19. Вне зданий котельных, на открытых площадках, допускается размещение тягодутьевых машин, золоуловителей, деаэраторов, декарбонизаторов, осветлителей, баков различного назначения, подогревателей мазута; при этом следует предусматривать мероприятия по обеспечению надежной и безопасной эксплуатации, защиту от замерзания трубопроводов и арматуры, а также мероприятия по охране окружающей среды от загрязнения и защите от шума.

Возможность установки крышной котельной на зданиях любого назначения выше отметки 26,5 м должна согласовываться с территориальными органами Государственной противопожарной службы МВД России.

1.20. Технологическая схема и компоновка оборудования котельной должны обеспечивать:

оптимальную механизацию и автоматизацию технологических процессов, безопасное и удобное обслуживание оборудования;

установку оборудования по очередям;

наименьшую протяженность коммуникаций;

оптимальные условия для механизации ремонтных работ;

возможность въезда в котельную напольного транспорта (автопогрузчиков, электрокаров) для транспортирования узлов оборудования и трубопроводов при производстве ремонтных работ.

Автоматизация технологических процессов индивидуальных котельных должна обеспечить безопасную эксплуатацию без постоянного обслуживающего персонала.

Для ремонта узлов оборудования, арматуры и трубопроводов массой более 50 кг следует предусматривать, как правило, инвентарные грузоподъемные устройства (электрокары, автокраны).

При невозможности обслуживания оборудования с применением инвентарных устройств для этих целей допускается предусматривать стационарные грузоподъемные механизмы (тали, тельферы, подвесные и мостовые краны). Стационарные грузоподъемные устройства, необходимые при выполнении только монтажных работ, проектом не предусматриваются.

Для обеспечения ремонта оборудования, устанавливаемого на открытых площадках, следует предусматривать, как правило, наземные безрельсовые краны.

1.21. В котельных необходимо предусматривать ремонтные участки или помещения для проведения текущего ремонта оборудования, арматуры, приборов контроля и регулирования. При этом следует учитывать возможность выполнения работ по текущему ремонту указанного оборудования промышленными предприятиями или районными специализированными организациями.

В автономных котельных ремонтные участки не предусматриваются. Ремонт оборудования, арматуры, приборов контроля и регулирования должен производиться специализированными организациями, имеющими соответствующие лицензии, с использованием их инвентарных устройств и баз.

1.22. Размещение котлов и вспомогательного оборудования в котельных (расстояние между котлами и строительными конструкциями, ширина проходов), а также устройство площадок и лестниц для обслуживания оборудования в зависимости от параметров теплоносителя следует предусматривать в соответствии с Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов, утвержденными Госгортехнадзором России, Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (1,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой подогрева воды не выше 338К (115 °С), утвержденных Минстроем России, а также в соответствии с паспортами и инструкциями по эксплуатации котлов.

Для автономных автоматизированных котельных, работающих без постоянного обслуживающего персонала, размеры проходов принимаются в соответствии с паспортами и инструкциями по эксплуатации для обеспечения свободного доступа при техническом обслуживании, монтаже и демонтаже оборудования.

1.23. Категории производств по взрывной, взрывопожарной и пожарной опасности, степень огнестойкости зданий (помещений) и сооружений котельных следует принимать согласно прил. 1 к настоящим нормам и правилам, а также в соответствии с нормами Государственной противопожарной службы МВД России НПБ 105-95».

СНиП дополнить разделом 1а следующего содержания:

«1а. Термины и определения

Котельная — комплекс зданий и сооружений, здание или помещения с котлом (теплогенератором) и вспомогательным технологическим оборудованием, предназначенными для выработки теплоты в целях теплоснабжения.

Центральная котельная — котельная, предназначенная для теплоснабжения нескольких зданий и сооружений, связанных с ней наружными тепловыми сетями.

Автономная (индивидуальная) котельная — котельная, предназначенная для теплоснабжения одного здания или сооружения.

Крышная котельная — котельная, располагаемая (размещаемая) на покрытии здания непосредственно или на специально устроенном основании над покрытием».

Пункт 2.4 изложить в следующей редакции:

«2.4. На площадке котельной следует располагать главный корпус, сооружения топливного хозяйства и золошлакоудаления, трансформаторную подстанцию, газорегуляторный пункт (ГРП), станцию сбора и перекачки конденсата, баки-аккумуляторы горячего водоснабжения, здания водоподготовки и реагентного хозяйства.

Указанные здания и сооружения допускается объединять, соблюдая требования разд. 11 настоящих норм и правил.

Для встроенных и пристроенных индивидуальных котельных следует предусматривать закрытые склады хранения твердого и жидкого топлива, расположенные вне помещения котельной, и здания, для теплоснабжения которого она предназначена, в соответствии со СНиП 2.07.01-89*.

Вместимость складов жидкого топлива не должна превышать величин, установленных строительными нормами и правилами по проектированию складов нефти и нефтепродуктов для складов второй группы.

Ограждение котельных следует проектировать в соответствии с Указаниями по проектированию ограждений площадок и участков предприятий, зданий и сооружений.

Здания и ограждения котельных, располагаемых на площадках промышленных предприятий, ограждать не допускается».

Пункты 3.1, 3.9, 3.10, 3.15, 3.16, 3.29 изложить в следующей редакции:

«3.1. При проектировании зданий и сооружений котельных следует руководствоваться строительными нормами и правилами по проектированию производственных зданий, административных и бытовых зданий, сооружений промышленных предприятий и указаниями настоящего раздела.

При проектировании встроенных, пристроенных и крышных котельных следует дополнительно руководствоваться требованиями строительных норм и правил тех зданий и сооружений, для теплоснабжения которых они предназначены.

3.9. Встроенные котельные должны отделяться от смежных помещений противопожарными стенами 2-го типа или противопожарными перегородками 1-го типа и противожарными перекрытиями 3-го типа. Пристроенные котельные должны отделяться от основного здания противопожарной стеной 2-го типа. При этом стена здания, к которой пристраивается котельная, должна иметь предел огнестойкости не менее 0,75 ч, а перекрытие котельной должно выполняться из негорючих материалов.

Несущие и ограждающие конструкции крышных котельных должны иметь предел огнестойкости 0,75 ч, предел распространения пламени по конструкции равным нулю, а кровельное покрытие основного здания под котельной и на расстоянии 2 м от ее стен должно выполняться из негорючих материалов или защищаться от возгорания бетонной стяжкой толщиной не менее 20 мм.

Сопротивление воздухопроницанию и паропроницанию стен и перекрытий, отделяющих встроенные и пристроенные котельные от других помещений, а также покрытия зданий при размещении котельных на крышах должны соответствовать требованиям СНиП II-3-79* «Строительная теплотехника».

Внутренние поверхности стен встроенных и крышных котельных должны быть окрашены влагостойкими красками.

3.10. Выходы из встроенных и пристроенных котельных надлежит предусматривать непосредственно наружу.

Марши лестниц для встроенных котельных допускается располагать в габаритах общих лестничных клеток, отделяя эти марши от остальной части лестничной клетки несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее 0,75 ч.

Для крышных котельных следует предусматривать:

выход из котельной непосредственно на кровлю;

выход на кровлю из основного здания по маршевой лестнице;

при уклоне кровли более 10 % следует предусматривать ходовые мостики шириной 1 м, с перилами от выхода на кровлю до котельной и по периметру котельной.

Конструкции мостиков и перил следует предусматривать из негорючих материалов.

3.15. Допускаемые уровни звукового давления и уровни звука на постоянных рабочих местах и у щитов контроля и управления следует принимать в соответствии с Санитарными нормами проектирования промышленных предприятий.

Автономные котельные должны обеспечивать уровень звукового давления в соответствии с требованиями СНиП II-12-77 тех зданий и сооружений, для теплоснабжения которых они предназначены.

3.16. Наружные ограждающие конструкции наземной части топливоподачи для топлива с выходом летучих веществ на горючую массу 20 % и более (разгрузочных устройств, дробильных отделений, транспортерных галерей, узлов пересыпки, надбункерных галерей) следует проектировать исходя из того, что площадь легкосбрасываемых конструкций должна быть не менее 0,03 м2 на 1 м3 объема помещения.

Оконные переплеты в зданиях и помещениях топливоподачи должны предусматриваться одинарными и располагаться, как правило, в одной плоскости с внутренней поверхностью стен.

В индивидуальных котельных, работающих на жидком и газообразном топливе, следует предусматривать легкосбрасываемые ограждающие конструкции из расчета 0,03 м2 на 1 м3 объема помещения, в котором находятся котлы.

3.29. Технологическое оборудование со статическими и динамическими нагрузками, не вызывающими в подстилающем бетонном слое пола напряжений, которые превышают напряжение от воздействия монтажных и транспортных нагрузок, следует устанавливать без фундаментов.

Для встроенных и крышных котельных должно предусматриваться технологическое оборудование, статические и динамические нагрузки которого позволяют устанавливать его без фундаментов. При этом статические и динамические нагрузки от оборудования крышной котельной на перекрытие здания не должны превышать несущей способности используемых строительных конструкций здания».

Раздел 4 изложить в новой редакции;

«4. Топливо

4.1. Виды топлива основного, резервного и аварийного, а также необходимость резервного или аварийного вида топлива для котельных устанавливаются с учетом категории котельной, исходя из местных условий эксплуатации и по согласованию с топливоснабжающими организациями.

4.2. Вид топлива для растопки и «подсвечивания» котлов с камерными топками для сжигания твердого топлива следует предусматривать исходя из требований завода-изготовителя».

Остальные пункты исключаются.

Пункт 6.4 изложить в следующей редакции:

«6.4. В качестве «хвостовых» поверхностей следует применять воздухоподогреватели, поверхностные и контактные экономайзеры, а также теплоутилизаторы, использующие скрытую теплоту парообразования дымовых газов.

Поверхностные экономайзеры, воздухоподогреватели и теплоутилизаторы скрытой теплоты парообразования принимаются в заводской комплектации котлоагрегатов.

Контактные водяные экономайзеры могут применяться для подогрева воды систем бытового и технологического горячего водоснабжения, бань и прачечных. Использование тепла, полученного в контактных экономайзерах, для бытового горячего водоснабжения допускается при наличии промежуточных теплообменников.

Нагрев воды для бань и прачечных может производиться в контактных экономайзерах, применение которых разрешено Минздравом России.

Контактные экономайзеры могут устанавливаться непосредственно за котлами или после поверхностных экономайзеров».

Пункты 7.6, 7.14, 7.15, 7.18 изложить в следующей редакции:

«7.6. Проектирование газовоздушного тракта котельной выполняется в соответствии с нормативным методом аэродинамического расчета котельных установок ЦКТИ им. И.И. Ползунова.

Для встроенных, пристроенных и крышных котельных в стенах следует предусматривать проемы для подачи воздуха на горение, расположенные, как правило, в верхней зоне помещения.

Размеры живого сечения проемов определяются исходя из обеспечения скорости воздуха в них не более 1,0 м/с.

7.14. Высота дымовых труб при искусственной тяге определяется в соответствии с Указаниями по расчету рассеивания в атмосфере вредных веществ, содержащихся в выбросах предприятий, и Санитарными нормами проектирования промышленных предприятий.

Высота дымовых труб при естественной тяге определяется на основании результатов аэродинамического расчета газовоздушного тракта и проверяется по условиям рассеивания в атмосфере вредных веществ.

При расчете рассеивания в атмосфере вредных веществ следует принимать максимально допустимые концентрации золы, оксидов серы, оксидов азота, оксидов углерода. При этом количество выделяемых вредных выбросов принимается, как правило, по данным заводов-изготовителей котлов, при отсутствии этих данных определяется расчетным путем.

Высота устья дымовых труб для встроенных, пристроенных и крышных котельных должна быть выше границы ветрового подпора, но не менее 0,5 м выше крыши, а также не менее 2 м над кровлей более высокой части здания или самого высокого здания в радиусе 10 м.

7.15. Диаметры выходных отверстий стальных дымовых труб определяются из условия оптимальных скоростей газов на основании технико-экономических расчетов.

Диаметры выходных отверстий кирпичных и железобетонных труб определяются на основании требований п. 7.16 настоящих норм и правил.

7.18. Для котельных, работающих на газообразном топливе, допускается применение стальных дымовых труб при экономической нецелесообразности повышения температуры дымовых газов.

Для автономных котельных дымовые трубы должны быть газоплотными, изготавливаться из металла или из негорючих материалов.

Трубы должны иметь, как правило, наружную тепловую изоляцию для предотвращения образования конденсата и люки для осмотра и чистки».

Пункт 8.17 изложить в следующей редакции:

«8.17. В автономных котельных при необходимости поддержания постоянной температуры на входе в котел следует предусматривать рециркуляционный трубопровод».

Пункты 9.18, 9.24 изложить в следующей редакции:

«9.18. Производительность водоподогревательных установок определяется по максимальным часовым расходам теплоты на отопление и вентиляцию и расчетным расходам теплоты на горячее водоснабжение, определяемым в соответствии со строительными нормами и правилами по проектированию горячего водоснабжения.

Производительность подогревателей для горячего водоснабжения для автономных котельных определяется по максимальному расходу.

9.24. Конденсат от пароводяных подогревателей котельных должен направляться непосредственно в деаэраторы.

В котельных следует предусматривать закрытые баки с паровой подушкой для сбора дренажей паропроводов, конденсата пароводяных подогревателей и калориферов системы отопления и вентиляции котельной.

При расположении баков сбора конденсата в котельной или вблизи нее все дренажи следует направлять в эти баки. При этом в котельной специальные баки сбора дренажей не предусматриваются.

В зависимости от качества конденсата, возвращаемого от внешних потребителей, следует предусматривать возможность непосредственной подачи его в деаэраторы совместной обработки с исходной водой или обработки в специальной установке.

Конденсат от теплоутилизаторов скрытой теплоты парообразования дымовых газов может быть использован в системе подпитки котлов после специальной обработки или может сбрасываться в канализацию после нейтрализующей установки».

Пункты 10.1, 10,7, 10,27 изложить в следующей редакции:

«10.1. В проекте водоподготовки должны предусматриваться решения по обработке воды для питания паровых котлов, систем теплоснабжения и горячего водоснабжения, а также по контролю качества воды и пара.

Для автономных котельных допускается не предусматривать установку водоподготовки, если обеспечивается первоначальное и аварийное заполнение контуров циркуляции котлов и систем отопления химически обработанной водой или чистым конденсатом.

При этом в котельной должно быть предусмотрено устройство заполнения.

10.7. Нормы качества воды для заполнения и подпитки тепловых сетей, систем отопления и контуров циркуляции водогрейных котлов должны удовлетворять требованиям норм и правил по проектированию тепловых сетей, а также требованиям инструкции заводов-изготовителей по эксплуатации водогрейных котлов».

10.27. Расчетная производительность водоподготовительной установки определяется:

для питания паровых котлов — суммой максимальных потерь пара и конденсата технологическими потребителями, потерь воды с непрерывной продувкой, пара и конденсата в котельной;

для подпитки тепловых сетей — в соответствии со строительными нормами и правилами по проектированию тепловых сетей;

для автономных котельных из расчета первоначального или аварийного заполнения всех объемов циркуляции не более чем за 8 ч».

Пункты 11.39,11.42,11.49,11.52,11.53, 11.59, 11.60 изложить в следующей редакции:

«11.39. Для хранения основного и резервного топлива должно предусматриваться не менее двух резервуаров. Для хранения аварийного топлива допускается установка одного резервуара.

Общая вместимость резервуаров для хранения жидких присадок определяется условиями их доставки (вместимостью железнодорожных или автомобильных цистерн), но должна составлять не менее 0,5 % вместимости мазутохранилища. Количество резервуаров принимается не менее двух.

Для встроенных и пристроенных индивидуальных котельных на жидком топливе следует предусматривать склад топлива, расположенный вне помещения котельной и отапливаемых зданий, вместимостью, рассчитанной из условий хранения не менее 5-суточного расхода топлива, определенного для режима, соответствующего тепловой нагрузке котельной в режиме самого холодного месяца, количество резервуаров при этом не нормируется.

11.42. Для разогрева топлива в железнодорожных цистернах следует использовать пар давлением 6 — 10 кгс/см2. Для разогрева мазута в подогревателях, резервуарах топливохранилища, приемных емкостях и сливных лотках может применяться пар 6 — 10 кгс/см2 или высокотемпературная вода температурой не менее 120 °С.

Для жидкого топлива встроенных и пристроенных котельных при необходимости его подогрева в наружных емкостях применяется теплоноситель этих же котельных.

11.49. В котельных залах (но не над котлами или экономайзерами) отдельно стоящих котельных допускается предусматривать установку закрытых расходных баков жидкого топлива вместимостью не более 5 м3 — для мазута и 1 м3 — для легкого нефтяного топлива.

Для встроенных и пристроенных индивидуальных котельных вместимость расходного бака, устанавливаемого в помещении котельной, не должна превышать 0,8 м3.

При установке указанных баков в помещениях котельных следует руководствоваться строительными нормами и правилами по проектированию складов нефти и нефтепродуктов.

11.52. В котельных, предназначенных для работы только в жидком топливе, подача топлива от топливных насосов до котлов должна предусматриваться по двум магистралям для котельных первой категории и по одной магистрали для котельных второй категории.

В случаях когда жидкое топливо применяется в качестве резервного, аварийного или растопочного, подача его к котлам предусматривается по одинарным трубопроводам независимо от категории котельной.

Подача теплоносителя к установкам для топливоснабжения котельных предусматривается по одному или двум трубопроводам в соответствии с количеством магистралей подачи топлива к котлам.

При подаче топлива и теплоносителя по двум магистралям каждая из магистралей рассчитывается на пропуск 75 % топлива и теплоносителя, расходуемых при максимальной нагрузке рабочих котлов.

Для котельных, работающих на легком нефтяном топливе, на топливопроводах следует предусматривать:

отключающее устройство с изолирующим фланцем и быстродействующим запорным клапаном с электроприводом на вводе топлива в котельную;

запорную арматуру на отводе к каждому котлу или горелке;

запорную арматуру на отводе к сливной магистрали.

11.53. Прокладку топливопроводов следует предусматривать надземной. Допускается подземная прокладка в непроходных каналах со съемными перекрытиями с минимальным заглублением каналов без засыпки.

В местах примыкания каналов к наружной стене здания каналы должны быть засыпаны или иметь несгораемые диафрагмы,

Топливопроводы должны прокладываться с уклоном не менее 0,003. Запрещается прокладка топливопроводов непосредственно через газоходы, воздуховоды и вентиляционные шахты.

11.59. Для встроенных, пристроенных и крышных котельных следует предусматривать подвод природного газа давлением до 5 кПа. При этом открытые участки газопровода должны прокладываться по наружной стене здания по простенку шириной не менее 1,5 м.

11.60. На подводящем газопроводе к котельной должны быть установлены:

отключающее устройство с изолирующим фланцем на наружной стене здания на высоте не более 1,8 м;

быстродействующий запорный клапан с электроприводом внутри помещения котельной;

запорная арматура на отводе к каждому котлу или газогорелочному устройству».

Пункты 14.3, 14.6, 14.23 изложить в следующей редакции:

«14.3. Выбор электродвигателей, пусковой аппаратуры, аппаратов управления, светильников и проводки следует производить в зависимости от характеристики зданий (помещений) и сооружений по условиям среды, определяемой по прил. 9 к настоящим нормам и правилам с учетом следующих дополнительных требований:

электродвигатели к вытяжным вентиляторам, устанавливаемым в помещениях встроенных, пристроенных и крышных котельных с котлами, предназначенными для работы на газообразном и на жидком топливе с температурой вспышки паров 45 °С и ниже, должны быть в исполнении, предусмотренном ПУЭ для помещений класса В — 1а.

Пусковая аппаратура этих вентиляторов, как правило, должна устанавливаться вне помещения котельной и быть в исполнении, соответствующем характеристике окружающей среды.

При необходимости установки пусковой аппаратуры в помещении котельной эта аппаратура принимается в исполнении, предусмотренном ПУЭ для помещений класса В — 1а;

при расположении оборудования водоподготовки, насосных станций и газорегуляторных установок в общем помещении с котлами выбор электрооборудования производится по характеристике среды котельного зала;

для помещений топливоподачи, оборудованных системой гидроуборки, выбор исполнения электрооборудования, проводки и светильников производится с учетом обмывки их водой.

14.6. Для обеспечения безопасной работы и сохранности оборудования при отключении котлов следует предусматривать блокировку электродвигателей дымососов, дутьевых вентиляторов, механизмов подачи топлива.

Блокировка электродвигателей механизмов котлов со слоевыми ручными топками не предусматривается.

В системах топливоподачи, пылеприготовления и золошлакоудаления следует предусматривать блокировку механизмов, обеспечивающую включение и отключение электродвигателей в определенной последовательности, исключающей завал отдельных механизмов топливом, золой или шлаком. Механизмы топливоподачи и пылеприготовления должны быть сблокированы с вентиляторами аспирационных установок.

В котельных без постоянного обслуживающего персонала, работающих на жидком и газообразном топливе, должно быть предусмотрено автоматическое закрытие быстродействующего запорного клапана на вводе топлива в котельную:

при отключении электроэнергии;

при сигнале загазованности котельной, работающей на газе.

Такие котельные должны быть защищены от несанкционированного доступа внутрь.

14.23. В котельных необходимо предусматривать учет расхода электроэнергии».

Пункты 15.6, 15.15, 15.17, 15.27 изложить в следующей редакции:

«15. 6. Для водогрейных котлов при сжигании газообразного или жидкого топлива следует предусматривать устройства, автоматически прекращающие подачу топлива к горелкам при:

а) повышении или понижении давления газообразного топлива перед горелками;

б) понижении давления жидкого топлива перед горелками, кроме котлов, оборудованных ротационными горелками;

в) понижении давления воздуха перед горелками для котлов, оборудованных горелками с принудительной подачей воздуха;

г) уменьшении разрежения в топке;

д) погасании факела горелок, отключение которых при работе котла не допускается;

е) повышении температуры воды на выходе из котла;

ж) повышении или понижении давления воды на выходе из котла;

з) неисправности цепей защиты, включая исчезновение напряжения, только для котельных второй категории.

Примечание. Для,котлов с температурой воды 115 °С и ниже при понижении давления воды за котлом и уменьшении расхода воды через котел автоматическое прекращение подачи топлива к горелкам не предусматривается.

15.15. В котельных, работающих без постоянного обслуживающего персонала, на диспетчерский пункт должны выноситься сигналы (световые и звуковые):

неисправности оборудования, при этом в котельной фиксируется причина вызова;

сигнал срабатывания главного быстродействующего запорного клапана топливоснабжения котельной;

для котельных, работающих на газообразном топливе при достижении загазованности помещения 10 % от нижнего предела воспламеняемости природного газа.

15.17. Автоматическое регулирование процессов горения следует предусматривать для котлов с камерными топками для сжигания твердого, газообразного и жидкого топлива, а также для котлов со слоевыми механизированными топками, позволяющими автоматизировать их работу.

Автоматическое регулирование котельных, работающих без постоянного обслуживающего персонала, должно предусматривать автоматическую работу основного и вспомогательного оборудования котельной в зависимости от заданных параметров работы и с учетом автоматизации теплопотребляющих установок. Запуск котлов при аварийном отключении должен производиться после устранения неисправностей вручную.

Примечание. Автоматизация процесса горения для работы котлов на аварийном топливе не предусматривается.

15.27. В котельной следует предусматривать автоматическое поддержание заданной температуры воды, поступающей в системы теплоснабжения и горячего водоснабжения, а также заданной температуры обратной воды, поступающей в котлы, если это предусмотрено инструкцией завода-изготовителя.

Для котельных с водогрейными котлами, оборудованными топками, не предназначенными для автоматического регулирования процесса горения, автоматическое регулирование температуры воды допускается не предусматривать».

Пункт 16.9 изложить в следующей редакции:

«16.9. Для помещений котельных, работающих на газообразном топливе, при наличии постоянного обслуживающего персонала следует предусматривать не менее трехкратного воздухообмена в 1 ч, без учета воздуха, засасываемого в топки котлов для горения.

Конструкция вытяжных вентиляторов, устанавливаемых в этих котельных, должна исключать возможность искрообразования».

Пункты 17.5, 17.22 изложить в следующей редакции:

«17.5. Установку пожарных кранов следует предусматривать в помещениях с производствами категорий А, Б и В, а также в помещениях, где прокладываются трубопроводы жидкого и газообразного топлива.

Здание высотой более 12 м, не оборудованное внутренним противопожарным водопроводом для подачи воды на пожаротушение и имеющее крышную котельную, должно быть оборудовано «сухотрубом» с выводом на кровлю с пожарными рукавными головками диаметром 70 мм.

17.22. Во встроенных и крышных котельных пол должен иметь гидроизоляцию, рассчитанную на высоту залива водой до 10 см.

Входные двери должны иметь пороги для предотвращения попадания воды за пределы котельной при аварии трубопроводов и устройства для удаления ее в канализацию».

Пункт 18.25 изложить в следующей редакции:

«18.25. Расчетная сейсмичность зданий и сооружений котельных принимается в соответствии с расчетной сейсмичностью зданий и сооружений, для теплоснабжения которых проектируются котельные.

Несущая способность конструкций основных зданий и сооружений, имеющих встроенные и крышные котельные, должна рассчитываться с учетом дополнительных нагрузок от основного и вспомогательного оборудования котельной в соответствии со СНиП II-7-81*.

Крепление основного и вспомогательного оборудования к несущим и ограждающим конструкциям помещений таких котельных должно осуществляться также в соответствии с указанным СНиПом».





Котельная – обзор

ScienceDirect

ЗарегистрироватьсяВойти

Обзор котельной на площадке перерабатывающей установки представлен в Руководстве IChemE, в котором описаны распространенные типы котлов и горелок, а также необходимое вспомогательное оборудование, а также приведен контрольный список для выбора котла.

Из: Lees’ Loss Prevention in the Process Industries (Третье издание), 2005 г.

PlusAdd to Mendeley

Sun Xiaozhen, Common Well Control Hazards, 2013 г.

Скрытая опасность: Котельная расположена с подветренной стороны

Опасность

Котельная является большим источником пожара. При переливе или выбросе природный газ, пролитый через устье скважины, сносится ветром в котельную, вызывая взрыв котла. На рисунках 10-2-33 и 10-2-34 ветер дует в сторону буровой с левого фронта, а котельная расположена с подветренной стороны.

Рис. 10-2-33. Котельная находится с подветренной стороны (A).

Рис. 10-2-34. Котельная находится с подветренной стороны (B).

Способ устранения

Ошибочно устанавливать котел с подветренной стороны сезонного ветра; он должен быть установлен с наветренной стороны (рис. 10-2-35, 10-2-36). Согласно одной точке зрения, если котел находится с наветренной стороны по отношению к сезонному ветру, искры, исходящие из трубы котла, сносятся к устью скважины и зажигают природный газ, вырывающийся из скважины. Искры из дымовой трубы котла не могут уноситься более чем на 50 м к устью скважины. Даже если искры пронесутся к устью скважины дальше 50 м, она не может иметь энергии воспламенения.

Рис. 10-2-35. Котельная находится с наветренной стороны (A).

Рис. 10-2-36. Котельная находится с наветренной стороны (B).

К расположению котла в разных стандартах предъявляются разные требования. SY/T 5225—2005 указано, что «котельная должна быть с наветренной стороны»; В SY 5466—2004 указано, что «котельная должна находиться с подветренной стороны сезонного ветра»; и SY5974—2007 говорится, что «котельная должна находиться с подветренной стороны, а расстояние от устья скважины должно быть больше или равно 50 м». Но Технические требования противопожарной защиты при проектировании нефтегазового комплекса GB 50183—2004 однозначно регламентируют, что источник пожара не должен располагаться с подветренной стороны сезонного ветра. Считаю правильными требования ГБ 50183—2004 о расположении источников возгорания и утечки.

При выборе направления V-образного люка вышки, во избежание перетекания продуктов сгорания из устья скважины в генераторную или энергетическое оборудование, припаркованное на буровой площадке, вызывая взрыв, должен дуть сезонный ветер в сторону колодца с левого фронта. Таким образом, буровой угольный котел должен быть установлен слева от буровой площадки.

Не рекомендуется устанавливать искрогаситель на дымоходе котла. Котел размещают в невзрывозащищенном помещении на расстоянии 50 м и более от устья скважины. Несмотря на то, что из трубы вылетают искры, они не могут зажечь природный газ, вытекающий из устья скважины. Если на дымоходе котла установлен искрогаситель, это повлияет на эффективность сжигания угля.

Посмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www.sciencedirect.com/science/article/pii/B9780123970305000101

Dipak K. Sarkar, на тепловой электростанции, 2015

12,6 Нормальный отключение паровой турбины

1.

Информируйте Дом коттер. 2.

Убедитесь, что вспомогательный масляный насос и аварийный масляный насос доступны и готовы к работе

3.

Убедитесь, что контроллеры байпаса высокого и низкого давления включены

4.

Проверка на незаклинивание ESV и IV

5.

Разгрузить турбину, постепенно закрывая регулирующие клапаны; разгрузку следует проводить со скоростью, определенной инструкциями производителя

6.

Во время разгрузки всегда следите за следующими параметрами, чтобы убедиться, что они остаются в допустимых пределах:

i.

дифференциальные сокращения турбины, особенно ротора высокого давления

ii.

Вибрация подшипников

iii.

Разность температур пар-металл

iv.

Разность температур между верхней и нижней половинами корпуса турбины

7.

Для минимизации сжатия ротора ВД во время останова подайте основной пар в передний сальник ВД, если это рекомендовано заводом-изготовителем

8.

Запустите вспомогательный масляный насос и убедитесь, что давление масла в системе смазочного масла в норме

9.

Поддерживать температуру масла смазочного масла

10.

После разгрузки турбины до без нагрузки, отключите турбину вручную

11.

. закрыты

12.

Убедиться, что запорная арматура линии отбора пара закрыта

13.

Убедиться, что обратные клапаны на выходе из турбины высокого давления закрыты

14.

Убедитесь, что генератор отключен через реле обратной мощности/малой прямой мощности

15.

Убедитесь, что выключатель отключен начинает работать система байпаса низкого давления; это может быть использовано для стабилизации состояния котла и поддержания потока пара через подогреватель до остановки котла

17.

Запуск подъема масляного насоса

18.

Когда скорость ротора упадет до заранее заданного низкого значения, установите ротор на поворотный механизм вручную, иначе поворотный механизм может включиться автоматически. Ротор должен оставаться включенным до тех пор, пока температура корпуса высокого давления не упадет ниже рекомендуемого предела.

я.

Корпус турбины ВД

ii.

Председельные и послеседельные дренажные клапаны обратных клапанов на паропроводах отбора турбины

iii.

Дренажные клапаны прогрева для аварийных запорных клапанов и регулирующих клапанов

21.

Закрыть перепускные клапаны высокого и низкого давления

22.
Останов котла по рекомендации 9 производителя котла и залить котел

23.

Прервите вакуум в конденсаторе после того, как огонь в котле погаснет

24.

Когда вакуум упадет до нуля, остановите подачу пара через сальник

25.

26.

Насос ХВ может быть остановлен при падении температуры выхлопной части турбины низкого давления до 328 К или до значения, рекомендованного производителем трубопровод

28.

Открыть дренажные клапаны на трубопроводах холодного и горячего промежуточного нагрева

29.

По мере остывания агрегата и уменьшения количества воды периодически добавляйте подпиточную воду в бойлер, чтобы предотвратить падение уровня в барабане ниже предела видимости стекла указателя уровня в барабане.

Просмотреть главуКнига покупок

Прочитать всю главу

URL: https://www.sciencedirect.com/science/article/pii/B97801280157523

В Lees’ Loss Prevention in the Process Industries (Fourth Edition), 2012 г.

10.

6.2 Службы на площадке

Центральные службы на площадке, такие как котельная, электростанция, распределительная станция и насосные станции, должны быть размещены в подходящих местах. Это означает, что они не должны выводиться из строя такими событиями, как пожар или наводнение, и, по возможности, другими авариями, такими как взрыв, и что они не должны представлять собой источники воспламенения легковоспламеняющихся веществ.

Электрические подстанции, насосные станции и т. д. должны располагаться в зонах, где можно использовать невзрывозащищенное оборудование, за исключением случаев, когда они являются неотъемлемой частью установки.

Факторы при размещении котельной заключаются в том, что она не должна представлять собой источник воспламенения, что выбросы из дымовой трубы не должны создавать неудобств, и что должен быть свободный доступ к запасам топлива.

Посмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www. sciencedirect.com/science/article/pii/B9

Общие соображения по проектированию пневмотранспорта В любой системе пневмотранспорта трубопровод, наклоненный более чем на 10° к горизонтали или вертикали, вызывает сегрегацию и «слоистый поток», и этого следует избегать. Для достижения максимальной надежности транспортной системы важно, чтобы трубопровод по всей своей длине обеспечивал плавный поток, особенно для систем с плотной фазой. Поэтому важно соблюдать следующие три аспекта установки:

1.

При соединении отрезков труб требуются средства обеспечения непрерывности канала. Это часто достигается за счет использования фланцев с выступами или механически обработанными фланцами, но можно использовать любой альтернативный метод, гарантирующий выравнивание.

2.

Следует избегать сварных стыковых соединений труб, так как в таком стыке невозможно сохранить абсолютно гладкую внутреннюю поверхность.

3.

Следует избегать перекручивания трубопровода. Должны использоваться только прямые участки или должным образом изогнутые изгибы.

Требуемая скорость транспортировки угля будет определять диаметр трубопровода. Это будет варьироваться от отверстия 4 дюйма (100 мм) для мелкого угля со скоростью (скажем) 10 тонн в час до отверстия 21 дюйма (300 мм) со скоростью около 80 тонн в час, в зависимости от расстояния транспортировки. Минимальный рекомендуемый диаметр трубы для транспортировки штучного угля при скорости потока более 5 тонн в час составляет 5 дюймов (215 мм). Хотя в прошлом успешно использовались 4-дюймовые (100-миллиметровые) буровые системы, некоторые отдельные виды угля, которые в настоящее время поставляются British Coal на промышленный рынок, имеют верхний размер 1,5 дюйма (38 мм), а не предыдущий 1 дюйм (25 мм). мм), а засоры более вероятны при меньшем отношении диаметра трубы к диаметру частиц. При использовании труб большего диаметра следует учитывать стоимость обслуживания трубопровода, в частности замены отводов.

Промытые угли, используемые в промышленных котельных, как правило, не вызывают значительного износа трубопровода, и в зависимости от длины системы и диаметра трубопровода обычные отводы из мягкой стали должны обеспечивать срок службы, эквивалентный не менее 20 000 тонн угля передано. Однако при использовании непромытых углей эта цифра может быть несколько снижена. Поскольку эти виды топлива с более высокой зольностью, скорее всего, будут использоваться на более крупных котельных, где производительность по углю намного выше, желательна какая-либо форма усиления изгиба. Для трубопроводов большого диаметра следует рассмотреть возможность изготовления изгибов секциями для облегчения обслуживания. В этом случае необходимо заменить только вышедший из строя участок, а не весь изгиб.

Отводы для пневматической транспортировки угля всегда должны быть длиннорадиусными подметающими. По возможности рекомендуется использовать отношение радиус/диаметр 12.

Вполне вероятно, что любая система пневматической транспортировки потребуется для транспортировки угля более чем к одному пункту назначения. Там, где подающий трубопровод проходит непосредственно над рядом питательных бункеров котла, каждый бункер может питаться почти непосредственно из подающего трубопровода с помощью двухпозиционного переключающего клапана. Клапан может быть переключен таким образом, что уголь либо проходит точку подачи, либо беспрепятственно продолжает движение по трубопроводу, либо отводится вниз в бункер. Несколько другой тип отводного клапана часто используется там, где требуется разделение трубопровода для транспортировки угля в два разных пункта назначения. В любом случае, однако, важно, чтобы клапан не прерывал плавный поток угля, и поэтому требуется некоторая форма положительного выравнивания. Кроме того, клапан не должен иметь участков трубопровода, которые не соответствуют ранее обсужденным рекомендациям. Отводящая ветвь должна иметь плавное изменение направления, а не перегиб или плоскую отводящую пластину.

Поскольку работа пневматических конвейеров с избыточным давлением зависит от поддержания давления воздуха за углем, важно (особенно для систем с плотной фазой), чтобы утечка воздуха из отводных клапанов из закрытой ветви была минимальной. Такая утечка может быть предотвращена за счет использования ползунков с низким коэффициентом трения или надувных уплотнений. Какой бы метод ни использовался, клапан следует эксплуатировать через равные промежутки времени, чтобы предотвратить прилипание уплотнений.

Все конструкции отводного клапана требуют периодического обслуживания, поэтому необходимо обеспечить надлежащий доступ.

View chapterPurchase book

Read full chapter

URL: https://www.sciencedirect.com/science/article/pii/B9780750673280500239

Alireza Bahadori PhD, in Essentials of Oil and Gas Utilities, 2016

1.1.6 Бензин нефтепереработки

Бензин нефтепереработки (бензин висбрекинга) может рассматриваться как альтернативное жидкое топливо в паровых котлах. Бензиновая топливная система должна иметь свои собственные помещения для хранения, перекачки и фильтров.

Чтобы приспособиться к колебаниям потребности в бензиновом топливе, следует предусмотреть переливы контроля давления, чтобы обеспечить возврат избыточного топлива в резервуары для хранения по мере необходимости.

В диспетчерской котельной должны быть предусмотрены следующие приборы:

1.

Сигнализатор низкого уровня в баке хранения бензина висбрекинга.

2.

Коллектор подачи бензина висбрекинга, индикация давления и сигнализация низкого давления.

Уравнительный барабан. Должна быть предусмотрена возможность закачки СУГ непосредственно в факельный коллектор (при необходимости). *

Уравнительный барабан для сжиженного нефтяного газа. Следует предусмотреть отсечку поступающих потоков СУГ в уравнительный барабан и подачу СУГ непосредственно в факельный коллектор (при необходимости).

Должна быть предусмотрена байпасная линия для топливных насосов СУГ для перекачки СУГ из уравнительного резервуара СУГ в испаритель топливного газа в случае высокого давления в уравнительном резервуаре СУГ.

Топливные насосы для сжиженного нефтяного газа должны иметь перепускную линию минимального расхода для защиты их в периоды низкого потребления сжиженного нефтяного газа.

Должны быть предусмотрены приборы для автоматического запуска запасного топливного насоса для сжиженного нефтяного газа в случае выхода из строя основного насоса.

Размер испарителя, т. е. требуется ли теплообменник, зависит от следующих факторов:

1.

максимальная потребность в газе

2.

размер и расположение уравнительного резервуара сжиженного нефтяного газа

3.

минимальное количество газа, перевозимого в уравнительном резервуаре СУГ

4.

климатические условия

5.

газ под давлением.

Расположение предохранительного клапана на испарителе топливного газа должно быть в паровой части испарителя, чтобы избежать попадания СНГ в факельный коллектор.

Испаритель должен быть оборудован автоматическими средствами предотвращения попадания жидкости из испарителя в газоотводный трубопровод. Обычно это должно выполняться с помощью регулятора уровня жидкости и линии подачи жидкости с принудительным отсечением или с помощью блока контроля температуры для отключения линии жидкости в условиях низкой температуры внутри испарителя.

Просмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www.sciencedirect.com/science/article/pii/B9780128030882000018

British Electricity International, in Station Planning and Design (Третье издание 991).

6.3.4 Механическая пристройка

Многие станции CEGB имеют пристройку между машинным залом и котельной. Эта пристройка используется, в основном, для размещения некоторых элементов системы подачи-подогрева, в частности, деаэратора, который на станциях CEGB традиционно располагался на высоком уровне для обеспечения достаточного напора на всасывании питательных насосов котла. Пристройка также используется для размещения различных резервуаров для хранения воды, связанных либо с системой подпитки, либо с вспомогательными системами охлаждающей воды.

Хотя традиционно называют механической пристройкой , центральное расположение внутри станции делает ее подходящей для размещения нескольких других объектов, и общепринятой практикой является размещение распределительных комнат в пристройке на разных этажах, где размещаются распределительные щиты как блоков, так и станций.

Просмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www.sciencedirect.com/science/article/pii/B9780080405117500097

Paul Mayoh, in Plant Engineer’s Reference Book (29Second2)0003

15.7.3 Насосная обратка

Наконец, конденсат часто перекачивается из ресивера в котельную. Линии перекачиваемого конденсата переносят только воду, и часто можно использовать более высокие скорости воды для минимизации размеров труб. Связанные с этим дополнительные потери на трение не должны увеличивать противодавление до уровня, при котором снижается производительность насоса. Таблицу 15.10 можно использовать для оценки сопротивления трения трубы.

Таблица 15.10. Поток воды при 75°C в черных стальных трубах

Насосы для конденсата обычно работают по схеме «включено/выключено», так что мгновенный расход в течение периода «включения» больше, чем средний расход конденсата к ресиверу насоса. Этот повышенный мгновенный расход следует учитывать при определении размеров линий подачи.

При использовании длинных трубопроводов вода, текущая по трубе при нагнетании насоса, приобретает значительный импульс. В конце периода нагнетания, когда насос останавливается, вода продолжает двигаться по трубе и может втягивать воздух или пар в нагнетательную трубу через обратный клапан на выходе из насоса. Когда этот пузырек пара достигает более прохладной зоны и конденсируется, вода в трубе вытягивается обратно к насосу. Когда обратный поток достигает обратного клапана и закрывает его, часто возникает гидравлический удар. Эта проблема значительно уменьшается за счет добавления второго обратного клапана в напорную линию примерно в 5 или 6 м от насоса. Если линия поднимается на высокий уровень, как только выходит из насоса, то добавление вакуумного прерывателя большого размера в верхней части стояка часто является дополнительной помощью. Однако может оказаться необходимым предусмотреть средства для выпуска воздуха из трубы в соответствующих точках, поступающего через прерыватель вакуума.

Обычно следует избегать подключения дополнительных линий сброса ловушки к насосной магистрали. Пар мгновенного испарения, который выделяется из этого дополнительного конденсата, может привести к гидравлическому удару. Желательно, чтобы ловушка сливалась в отдельную самотечную линию, по которой конденсат поступает в ресивер насоса. Если это невозможно, можно организовать подачу конденсата и связанного с ним вторичного пара в перекачиваемую магистраль через небольшой «барботажный» или диффузорный фитинг, чтобы пар мгновенного испарения мог немедленно конденсироваться в перекачиваемой воде.

Просмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www.sciencedirect.com/science/article/pii/B9780750644525500705

British Electricity International, in Station Planning and Design (Третье издание 991).

12.1 Металлоконструкции

Металлоконструкции в основном используются для каркасов зданий электростанций. Балки, колонны и другие элементы изготавливаются на заводе, доставляются автомобильным или железнодорожным транспортом на площадку и устанавливаются на подготовленные фундаменты. Инженер-конструктор проектирует каркас из прокатных балочных профилей, универсальных балок и колонных профилей, швеллерных и уголковых профилей, плоских пластин и труб. Помимо этих сечений, такие элементы, как сварные пластинчатые фермы глубиной до 4 м и сварные коробчатые колонны сечением до 2 м × 1 м, с пластинами до 9толщиной 0 мм, используются для поддержки тяжелых нагрузок, связанных с главными зданиями электростанций. Зубчатые балки (рис. 3.40), состоящие из прокатных стальных балок или универсальных балок, прорезанных по центральной линии стенок в форме пилообразной формы, а затем сваренных вместе с остриями, особенно полезны, когда легкие нагрузки переносятся на длинный пролет. и критерием проектирования является отклонение, а не напряжение изгиба (например, в конструкциях крыш в виде стропил и прогонов для поддержки настила крыши). Также используются составные профили, решетчатые элементы, коробчатые балки, тяжелые и легкие фермы.

Рис. 3.40. Устройство зубчатой ​​стальной балки

В каркасах основных зданий электростанции — машзала и котельной могут быть использованы два типа конструкции:

(а)

Портальная рамная конструкция Состоит из системы тяжелых нескрепленных колонн и балок, которые зависят от жесткости этих элементов на изгиб и жесткости соединений для обеспечения требуемой устойчивости. Основным преимуществом этого типа конструкции является то, что она обеспечивает большие просветы, что упрощает доступ к установке и ее обслуживание.

(b)

Каркасная конструкция Состоит из системы тяжелых колонн и балок, скрепленных традиционным способом для обеспечения необходимой устойчивости. Она легче по весу, чем портальная рамная конструкция, и, следовательно, дешевле.

Комбинация двух типов конструкции обычно используется на современных электростанциях, при этом портальные конструкции ограничиваются областями, где потребность в чистых пролетах считается существенной.

Типичное моментное соединение портальной рамы показано на рис. 3.41. Типичная коробчатая колонна, показанная здесь, требует внутреннего усиления за счет использования пластин диафрагмы и/или профилей из катаной стали. Диафрагменные плиты должны иметь доступ к люкам для монтажа и технического обслуживания металлоконструкций. Доступ к люкам также предусмотрен в стенках/фланцах на уровне первого этажа и на уровне верхнего этажа.

Рис. 3.41. Расположение коробчатой ​​колонны

Хотя широко используется сталь марки 43 (мягкая сталь) согласно BS4360 [17], доступны стали марки 50 (с высоким пределом текучести). Более высокие рабочие напряжения, допустимые для этого материала, позволяют использовать более легкие профили для той же цели с сопутствующей экономией затрат, хотя большие прогибы должны быть допустимы.

Просмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www.sciencedirect.com/science/article/pii/B9780080405117500103

A. Nuorkivi, в разделе «Усовершенствованные системы централизованного теплоснабжения и охлаждения» 2016

2,5 Китай

Развитие ЦТ в Китае с 1998 г. переживает бурный рост высокими темпами (10–15% в год) (рис. 2.1).

Рисунок 2.1. Расширение ЦТ с использованием пара и воды в качестве носителей с 2004 по 2012 г. с общей площадью обогрева 8 млрд м 2 , существующий в Северном Китае (доля рынка ЦТС 63% в Северном Китае).

У этого бума было два основных фактора:

Здания в городах по всему Китаю долгое время полагались на небольшие блочные «котельные», работающие на угле, в качестве основного источника тепла. Однако эти котельные способствовали значительному загрязнению воздуха и проблемам со здоровьем в стране из-за их низкой эффективности и отсутствия эффективных систем контроля выбросов. Отказ от небольших и загрязняющих окружающую среду котлов и установка вместо них ЦТ обеспечили обществу большие экологические и экономические выгоды.

Процесс урбанизации, происходящий в Китае, может быть самым сильным в мировой истории. Сегодня более половины населения уже проживает в городах, и бум продолжается. Новые здания для размещения и обслуживания урбанизированного населения подключены к расширяющимся системам ЦТ.

Несмотря на бум ЦТ, бум ТЭЦ был еще сильнее. ТЭЦ, покрывающая 29% поставок ЦТ в 2005 г., как ожидается, покроет 50% увеличивающихся поставок ЦТ к 2020 г. За последнее десятилетие площадь отапливаемых полов резко возросла и достигла 5 млрд м 9 .0389 2 к концу 2012 года. Ожидается, что бум продолжится, хотя и немного замедлится.

Услуги ЦТ в китайских городах разбросаны, так как в них задействовано много компаний. Например, в Пекине насчитывается более 5000 компаний ЦТ и 400 в Тяньцзине, что сейчас типично для Северного Китая.

За последнее десятилетие удельный расход тепла зданиями снизился на 35%, с 240 до 160 кВтч/м 2 , что связано с большей эффективностью новых зданий.

Китай активно инвестирует в ЭЭ, ВИЭ и очистку окружающей среды. Китай внедряет передовую международную политику, поощряющую развитие ЭЭ и ВИЭ, в реформы и планы своего энергетического сектора, чтобы принять стандарты производительности выработки и стандарты, ограничивающие выбросы электростанций на основе количества электроэнергии, производимой электростанциями.

Соответствующие правительственные субъекты ТЭЦ/ЦТЭ включают:

Национальная комиссия по реформе развития (NDRC): главное агентство, отвечающее за ТЭЦ и промышленную политику, энергосбережение и комплексное использование ресурсов, политику цен на энергию и другие энергетическая политика.

Министерство жилищного строительства, городского и сельского развития, MoHURD (преемник Министерства строительства): Министерство, ответственное за городское строительство (включая ЦО) и энергосбережение зданий. Некоторые политики MoHURD в отношении ЦТ, опубликованные недавно, сосредоточены на реформе отопления, включая счетчики.

Другие соответствующие учреждения: к ним относятся Всекитайское собрание народных представителей (ВСНП), Государственный совет и другие министерства, такие как Государственное управление по охране окружающей среды (SEPA). Эти организации в основном предоставляют точку зрения высокого уровня о влиянии энергоэффективности и защиты окружающей среды на развитие ТЭЦ/ЦТЭ.

Местные органы власти: некоторые местные органы власти, такие как Пекин, Шаньдун и Шанхай, также проводят политику продвижения ТЭЦ/ЦТЭ. Местные действия включают снижение цен на топливо для ТЭЦ и предоставление субсидий теплоснабжающим компаниям и проектам модернизации ТЭЦ/ЦТЭ.

Китай поставил задачу увеличить долю ВИЭ с 9,6% в 2012 г. до 15% к 2020 г. 5 Китай также планирует сократить углеродоемкость на 40–45% к 2020 г. по сравнению с базовым 2005 г.

Стремительные темпы строительства зданий в Китае являются самыми большими и быстрыми в истории человечества. Ожидается, что к 2050 году городское население Китая достигнет 1,17 миллиарда человек по сравнению с 494 миллионами сегодня. Ежегодно Китай добавляет до 2 миллиардов м 2 новых зданий, и практически все те, которые приходят в северно-центральную часть страны, потребуют строительства/расширения систем ЦТ. Потребление энергии в строительном секторе Китая увеличивалось более чем на 10% каждый год в течение последних 20 лет и в настоящее время составляет 25% всей энергии, используемой в Китае, и эта цифра будет продолжать расти по мере повышения уровня жизни. Таким образом, бум строительства зданий является вторым сильным фактором расширения ЦТ.

Целью Программы энергоэффективности зданий является поощрение строительства энергоэффективных зданий, а также разработка эффективных приборов и оборудования. Программа поддерживает разработку жилищных и коммерческих строительных норм и правил, а также пилотные программы по внедрению и обеспечению соблюдения в Центральном и Южном Китае. Программа также поддерживает стандарты эффективности приборов и программы маркировки по всей стране, включая передовые стандарты эффективности для освещения, охлаждения, кондиционирования воздуха, офисного оборудования и т. д. Сюда входит поддержка разработки стандартов, внедрения и методов обеспечения соблюдения.

Муниципалитет устанавливает тарифы на тепло на основании предложения теплоснабжающей организации. Однако на практике утвержденные тарифы обычно ниже, чем предложенные компанией.

Существующая китайская система не включает регулятора энергетического сектора, а правила издаются различными организациями. Цены на энергоносители и вопросы учета затрат решаются регионами и муниципалитетами в соответствии с национальными рекомендациями.

Тарифы на тепло для населения субсидируются и зависят от площади отапливаемого пола, а не от учета тепла. Коммерческие и промышленные потребители оплачивают либо по площади помещения, либо по показаниям счетчика, в зависимости от наличия счетчика тепла.

Плата за подключение оплачивается застройщиками жилищного сектора в качестве основного источника финансирования первичных сетей ЦТ и групповых подстанций. Разработчики обычно несут ответственность за строительство вторичных сетей, право собственности на которые может быть передано местной компании ЦО.

По социальным причинам муниципалитет не разрешает предприятиям ЦО повышать тарифы в соответствии с увеличением затрат, но утверждение тарифов задерживается. Официальная политика позволяет соответствующим образом корректировать цену на тепло при увеличении или снижении стоимости угля на 10% и более, но реализация этой политики не всегда осуществлялась. Следовательно, работа ЦТС должна субсидироваться муниципалитетом. Тариф на тепло для жилых помещений одинаков для всех групп бытовых потребителей, и субсидия не предназначена для малоимущих, и на самом деле те, у кого есть большие квартиры, получают больше субсидий, чем те, у кого меньше квартир.

Преимущественно тариф на тепло представляет собой единовременный тариф в юанях/м 2 . Первая двухставочная тарифная система была введена в Тяньцзине, где она была установлена ​​для группы потребителей из 4 млн м 2 в 2007 году. После этого потребители платили по показаниям счетчиков и по двухуровневой тарифной системе. Двухуровневый тариф был совместной разработкой Министерства строительства, администрации Тяньцзиня и Всемирного банка. Такие тарифные системы постепенно распространились на несколько других городов.

Конкуренция на рынке отопления в принципе отсутствует. Геотермальное отопление доступно в некоторых местах (например, Шэньян/провинция Ляонин и Тяньцзинь) и используется в качестве источника тепла для ЦТ.

Рыночные факторы ЦТ являются сильными: (1) в отсутствие доступных децентрализованных альтернатив ЦТ является единственным крупным вариантом отопления, заменяющим отказ от небольших и загрязняющих окружающую среду котельных в существующих районах застройки; (2) новые квартиры, поставляемые за счет расширения ЦТ, необходимы для обеспечения продолжающейся урбанизации; и (3) растущая потребность в электроэнергии в индивидуальных системах охлаждения предлагает рынок абсорбционных чиллеров в коммерческих и промышленных помещениях, которые подключены к паровым сетям.

Оставшиеся небольшие и загрязняющие окружающую среду котельные, расположенные в городских районах, создают серьезные проблемы для окружающей среды и здоровья. Почти 70% городского населения (более 360 млн человек) проживает в районах, где качество воздуха считается опасным по стандартам Всемирной организации здравоохранения (ВОЗ).

В рамках двух финских проектов, финансируемых за счет льготных кредитов, были собраны данные из местных больниц. Данные показали, что частота респираторных заболеваний снизилась после того, как современные ЦТ заменили старые небольшие и загрязняющие окружающую среду котельные в городе. Двумя городами в Китае с зарегистрированными преимуществами для здоровья были: Чжанъе в Ганьсу и уезд Яньчуань в провинции Шэньси. 6 Таким образом, ликвидация существующих малых котельных является первым фактором ЦТ, направленным на улучшение состояния окружающей среды и здоровья.

FIT для ВИЭ в Китае охватывает малые ТЭЦ, использующие биомассу. Однако уровень тарифов слишком низок для стимулирования ТЭЦ, работающих на биомассе, которые по причинам ограниченной доступности топлива на местном уровне остаются небольшими по размеру. Малые ТЭЦ не могут конкурировать с крупными ТЭЦ, работающими на угле, без достаточной системы FIT. Более того, в китайских системах ЦТС нет доступа третьих лиц.

В трех городах Китая введена в эксплуатацию торговая биржа углерода. Первый такой рынок был создан в июне 2013 года в Шэньчжэне, провинция Гуандун, а второй — в Шанхае в ноябре 2013 года. В то же время третий рынок был создан в Пекине 7 для первоначально 490 фирм, которые охватывают 40% всех углеродных выбросов столицы. Налог на выбросы углерода в Китае составляет 1–2 евро за тонну.

Правительство может выдавать прямые субсидии для ТЭЦ и ЦТ, но муниципалитеты и застройщики несут ответственность за финансирование инвестиций, а не компания ЦТ.

Просмотреть главуКнига покупок

Читать всю главу

URL: https://www. sciencedirect.com/science/article/pii/B9781782423744000021

Милан Н. Шаревски, PhD, Васкоревски. R718) Турбокомпрессорная и эжекторная холодильная/теплонасосная техника, 2016

5.4 Промышленные замкнутые пароконденсатные теплотехнические комплексы с эжекторной термокомпрессией

Пароконденсатные теплотехнические комплексы применяются во многих отраслях промышленности. Схема простой открытой традиционной пароконденсатной системы представлена ​​на рисунке 5.6. Пар, образующийся в котельной, транспортируется по трубопроводам к потребителям тепла (теплообменникам, тепловым аппаратам), где пар конденсируется. На выходе из теплообменников установлены конденсатные батареи (конденсатоотделители). Существуют различные конструкции сепараторов конденсата. Конденсат по трубопроводам поступает в открытый конденсатный резервуар. Конденсат подается насосами в питающую емкость котла, расположенную в котельной.

Рисунок 5. 6. Схема простой открытой традиционной пароконденсатной системы.

К недостаткам простой открытой пароконденсатной системы можно отнести: потери паров воды, вытекающих из открытого конденсатного резервуара в атмосферу; резонаторные условия работы конденсатных насосов; несогласованная работа резервуара для конденсата, конденсатного насоса и резервуара подачи котла; и технические проблемы с обслуживанием и обслуживанием оборудования.

При исправной работе сепараторов конденсата часть перегретого конденсата испаряется при его дросселировании от высокого давления (давления теплообменника) до атмосферного в открытом резервуаре для конденсата. Эта часть представляет собой потери водяного пара, вытекающего из открытого резервуара конденсата в атмосферу,

[5.2]x=h′P−h′ath″at−h′at

Часть ( x ) зависит от давление теплообменника, определяющее энтальпию насыщенной жидкости (конденсата) ч р ′. Энтальпии насыщенной жидкости и насыщенного пара при атмосферном давлении равны ч at и h at ″. Значения потери пара ( x ) составляют (11–20%), в зависимости от давления теплообменника (5–16) бар.

Если сепараторы конденсата не находятся в технически исправном состоянии и/или перепускной клапан открыт, то большое количество водяного пара поступает в окружающую среду и потери водяного пара чрезвычайно велики.

В некоторых случаях (например, вращающиеся сушильные цилиндры в бумагоделательных машинах) установки с классическими сепараторами конденсата, как правило, являются неправильным техническим решением, которое не может функционировать должным образом. Поэтому перепускные клапаны должны быть открыты, и водяной пар бесконтрольно поступает в окружающую среду, что приводит к чрезвычайно высоким потерям энергии.

При наличии потребителей тепла с разным рабочим давлением можно применить каскадную пароконденсатную систему (рисунок 5.7). Пар, выходящий из потребителей тепла с более высоким давлением, может использоваться в потребителях тепла с более низким давлением, что приводит к снижению потерь энергии. Однако необходимо соответствие тепловых мощностей различных потребителей тепла, работающих при разных давлениях; очень часто это условие практически невозможно выполнить.

Рисунок 5.7. Схема каскадной пароконденсатной системы.

Внедрение эжекторной технологии в пароконденсатные системы обеспечивает экономию электроэнергии, высокую энергоэффективность, а также дает технико-экономические и экологические преимущества. Схема оригинальной концепции пароконденсатной системы с эжекторной термокомпрессией представлена ​​на рисунке 5.8. Многие потребители тепла, работающие при одинаковом давлении, снабжаются паром через эжектор. На выходе любого потребителя устанавливается только клапан (балансировочный клапан) и опционально обратный клапан. Все потребители подключены к закрытому конденсатно-паровому резервуару/сепаратору. Пар откачивается из резервуара/сепаратора с помощью эжектора и в качестве вторичного потока сжимается до давления потребителя, используя в качестве основного потока рабочий пар котла. Конденсат через регулирующий клапан по трубопроводам транспортируется в котельную. Обратный конденсат непрерывно стекает в подающий резервуар котла. Пар, возникающий при перепаде давления, используется для термической подготовки и дегазации питательной воды котла. Если необходимо, чтобы давление в потребителях тепла было постоянным в переменных режимах работы, то следует опционально установить регулирующий клапан (РВ), всегда перед эжектором.

Рисунок 5.8. Схема оригинальной концепции пароконденсатной системы с эжекторной термокомпрессией.

Давление в котле выше требуемого давления в потребителях тепла. По величине рабочего давления котла (давление на первом выходе эжектора) и величине требуемого давления в потребителях тепла (давление на выходе из эжектора), величине давления в резервуаре/сепараторе (давление паров обратки, давление вторичного потока на эжекторе) ) можно определить. Согласно опыту проектирования, строительства и ввода в эксплуатацию этих систем, рекомендуемый коэффициент уноса эжектора (расход вторичный/расход первичный) составляет 9. 0033 ω  =  м сек pr  = 0,2–0,3. Это означает, что 20–30 % подаваемого в котел пара рециркулирует в контуре эжектор–теплопотребители–резервуар/сепаратор. Используя эти рекомендации, можно рассчитать и спроектировать паровой эжектор (глава 3), а также построить пароконденсатную систему, исходя из условий работы системы термической обработки.

Схема пароконденсатной системы с эжекторной термокомпрессией, пригодная для применения в тепловых системах, содержащих вращающиеся сушильные цилиндры (например, бумагоделательные машины), приведена на рисунке 5.9.. Альтернативная схема каскадной пароконденсатной системы с эжекторной термокомпрессией, пригодная для применения в бумагоделательных машинах, представлена ​​на рисунке 5.10. Первая и последняя секции бумагоделательной машины обычно работают в условиях вакуума. В этих условиях конденсат из вакуумных резервуаров/сепараторов следует транспортировать конденсатным насосом, либо двухфазными эжекторами, установленными в конденсатопроводах, с использованием конденсата высокого давления, в зависимости от условий работы тепловой системы. Для создания и поддержания вакуума в секциях машины следует установить вакуумный насос.

Рисунок 5.9. Схема пароконденсатной системы с эжекторной термокомпрессией на бумагоделательных машинах.

Рисунок 5.10. Схема каскадной пароконденсатной системы с эжекторной термокомпрессией, применяемой на бумагоделательных машинах.

Концепция замкнутой пароконденсатной системы с эжекторной термокомпрессией реализована на многочисленных тепловых установках бумажной, текстильной, химической, фармацевтической, консервной, молочной промышленности и т.д. на условиях систем термообработки до реконструкции от 15% до 35%. Повышение энергоэффективности, простота и надежность эксплуатации, простота технического обслуживания и обслуживания, низкие капитальные затраты — преимущества новой пароконденсатной системы с эжекторной термокомпрессией, обеспечивающие технико-экономические и экологические преимущества.

Посмотреть главуКнига покупок

Прочитать главу полностью

URL: https://www. sciencedirect.com/science/article/pii/B9780081007334000056

Знакомство с котельной

Дом / Узнать о паре /

Введение

Содержимое

  • Введение
  • Котлы Shell
  • Водотрубные котлы
  • Разные типы котлов Экономайзеры и пароперегреватели
  • Рейтинг котлов
  • КПД котла и сжигание
  • Котельная арматура и крепления
  • Заголовки Steam и отрывки
  • Хранение и продувка воды для паровых котлов
  • Вода для котла
  • Питательный резервуар и подготовка питательной воды
  • Контроль TDS в котловой воде
  • Рекуперация тепла от продувки котла Только управление TDS
  • Нижняя продувка
  • Уровни воды в паровых котлах
  • Методы определения уровня воды в паровых котлах
  • Автоматические системы контроля уровня
  • Сигнализация уровня воды
  • Установка регуляторов уровня
  • Требования к испытаниям в котельной
  • Деаэраторы под давлением
  • Паровые аккумуляторы

Назад к информации о паре

Введение

Обзор правил котлов с оценкой видов топлива и сравнением.

Этот блок котельной контура пара и конденсата будет посвящен конструкции и содержанию котельной, а также ее применению. Хорошо спроектированная, эксплуатируемая и обслуживаемая котельная является сердцем эффективной паровой установки.

Однако этому идеалу может помешать ряд препятствий. Котельная и ее содержимое иногда рассматриваются как нечто большее, чем просто необходимое неудобство, и даже в сегодняшней энергозатратной среде точное измерение расхода пара и правильное распределение затрат между различными пользователями не являются универсальными. Это может означать, что проекты по повышению эффективности и снижению затрат, связанные с котельной, могут быть трудно обоснованы для конечного пользователя.

Во многих случаях котельная и наличие пара находятся в ведении главного инженера, поэтому любые проблемы с эффективностью считаются его обязанностью.

Важно помнить, что паровой котел представляет собой сосуд под давлением, содержащий обжигающую горячую воду и пар температурой более 100°C, и его конструкция и эксплуатация регламентируются рядом сложных стандартов и правил.

Эти стандарты различаются следующим образом:

  • Местоположение — например, в Великобритании, Австралии и Новой Зеландии действуют отдельные стандарты. Различия между стандартами могут показаться небольшими, но иногда они могут быть весьма значительными.
  • С течением времени — Например, технологии меняются с огромной скоростью, а совершенствование возможностей оборудования вместе с частой корректировкой норм эксплуатации, требуемой соответствующими законодательными органами, приводит к повышению безопасности котельного оборудования.
  • Экологические условия. Многие правительства настаивают на ужесточении контроля, включая нормы выбросов и общую эффективность предприятия. Пользователи, которые решили проигнорировать эти (и ожидающие проверки средства), делают это с возрастающим риском наложения на них более строгих санкций.
  • Условия стоимости. Стоимость топлива постоянно растет, и организациям следует постоянно рассматривать альтернативные виды топлива для выработки пара и управление энергетическими отходами.

По причинам, перечисленным выше, пользователь должен подтвердить национальное, местное и действующее законодательство.

Целью этого модуля является предоставление проектировщику, оператору и обслуживающему персоналу котельной понимания соображений, необходимых при разработке котла и связанного с ним оборудования.

Современные паровые котлы бывают всех размеров, подходящие как для больших, так и для малых применений. Как правило, когда для удовлетворения спроса требуется более одного котла, становится экономически целесообразным размещать котельную в централизованном месте, поскольку затраты на установку и эксплуатацию могут быть значительно ниже, чем при децентрализованной установке.

Например, централизация предлагает следующие преимущества по сравнению с использованием рассредоточенных небольших котлов:

  • Более широкий выбор топлива и тарифа.
  • Идентичные котлы часто используются в централизованных котельных, что снижает потребность в запасных частях, инвентаре и затратах.
  • Рекуперация тепла проста в реализации и обеспечивает максимальную отдачу.
  • Сокращение ручного надзора высвобождает рабочую силу для выполнения других обязанностей на объекте.
  • Экономичный подбор котельной для удовлетворения разнообразного спроса.
  • Выбросы выхлопных газов легче отслеживать и контролировать.
  • Протоколы безопасности и эффективности легче отслеживать и контролировать.
Топливо для котлов

В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ. Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

Уголь

Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода. В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода. Эти этапы:

  • Торф.
  • Бурый или бурый уголь.
  • Битум.
  • Полубитумный.
  • Антрацит.

Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

В Великобритании использование кускового угля для топки котлов с кожухом сокращается. Для этого есть ряд причин в том числе:

Наличие и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его снижение продолжится.

Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

  • Возникновением потребности в тепле.
  • Загрузка угля в котел.
  • Зажигание угля.
  • Пар вырабатывается для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этой временной задержки. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднительным, обычно это связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

Оборудование для загрузки — Существует ряд различных устройств, включая шаговые топки, разбрызгиватели и топки с цепной решеткой. Общей темой является то, что все они нуждаются в существенном  обслуживании.

Выбросы — Уголь содержит в среднем 1,5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

Во время процесса сгорания :

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива будет соединяться с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса горения SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода. В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

  • Повреждение каркаса зданий.
  • Ущерб и повреждение растений и растительности.

Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет переноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

Однако уголь по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
  • Небольшой размер частиц пф означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и решает проблему скорости реакции, возникающую при использовании кускового угля.
  • Небольшой размер частиц также означает, что пф очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая кочегары, используемые с кусковым углем.
  • Для дальнейшего повышения гибкости и снижения мощности котла вокруг стен и крыши котла может быть установлено более 30 горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

По качеству выбрасываемых в атмосферу газов:

  • Котловые газы будут направляться через электрофильтр, где электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Окончательная эмиссия в окружающую среду имеет высокое качество.

При сжигании 1 кг угля можно получить около 8 кг пара.

Масло

Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D — Дизельное топливо или газойль.
  • Класс E — Легкое жидкое топливо.
  • Класс F — Среднее жидкое топливо.
  • Класс G — Тяжелое жидкое топливо.

Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

К преимуществам нефти по сравнению с углем относятся:

  • Более короткое время отклика между потребностью и требуемым количеством вырабатываемого пара.
  • Это означает, что в котловой воде должно храниться меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегары были устранены, что уменьшило объем работ по техническому обслуживанию.
  • Масло
  • содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
  • Устранены трудности с приемкой, хранением и транспортировкой угля.

Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ – это котельное топливо, которое легко сгорает при очень небольшом избытке воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ — это газ, который был добыт (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
  • Сжиженные нефтяные газы (СУГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования. Наиболее распространенными формами СНГ являются пропан и бутан.

В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

Преимущества газового сжигания по сравнению с жидкотопливным включают:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара можно произвести из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. при общем рабочем КПД 80%.

Отходы как основное топливо

Есть два аспекта:

Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

  • В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц. Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы. Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других целей на месте может сделать такие схемы привлекательными.

Отходящее тепло — , горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии. Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

Этот тип технологии становится популярным на теплоэлектростанциях (ТЭЦ):

  • Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.
  • Горячие (обычно 500 °C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Этот тип установки обеспечивает очень высокую эффективность. Другие преимущества могут включать в себя либо надежность электроснабжения на месте, либо возможность продавать электроэнергию по наценке национальному поставщику электроэнергии.

Какое топливо использовать?

  • Очевидно, что выбор топлива очень важен, так как он оказывает значительное влияние на стоимость и гибкость котельной установки. Факторы, которые необходимо учитывать, включают:
  • • Стоимость топлива. Для целей сравнения стоимость топлива, вероятно, удобнее всего выражать в фунтах стерлингов/кг произведенного пара.
  • • Стоимость топочного оборудования — Стоимость горелки (горелок) и сопутствующего оборудования в соответствии с выбранным топливом (топливами) и стандартами выбросов, которые необходимо соблюдать.
Надежность поставок

Каковы последствия отсутствия пара для установки? Газ, например, может быть доступен по выгодным тарифам при условии, что можно принять бесперебойную подачу. Это означает, что газовая компания будет поставлять топливо, пока у них есть излишки. Однако, если спрос на топливо приблизится к пределам предложения, возможно, из-за сезонных колебаний, тогда предложение может быть сокращено, возможно, в очень короткие сроки.

В качестве альтернативы пользователи котлов могут выбрать двухтопливные горелки, которые могут работать на газе, когда он доступен по более низкому тарифу, но иметь возможность переключаться на сжигание жидкого топлива, когда газ недоступен. Двухтопливная установка, очевидно, является более дорогим капитальным вариантом, и вероятность того, что газ будет недоступен, может быть небольшой. Однако стоимость простоя установки из-за отсутствия пара обычно значительно превышает дополнительные затраты.

Хранение топлива

Это не проблема при использовании сетевого газоснабжения, за исключением случаев, когда используется двухтопливная система.

Однако это становится все более серьезной проблемой при использовании баллонного газа, легких нефтепродуктов, тяжелых нефтепродуктов и твердого топлива.

Вопросы включают:

  • Сколько хранить и где.
  • Как безопасно хранить легковоспламеняющиеся материалы.
  • Сколько стоит поддерживать температуру тяжелых масел, чтобы они имели подходящую вязкость для оборудования.
  • Как точно измерить расход топлива.
  • Учет потерь при хранении.
Конструкция котла

Изготовитель котла должен знать, какое топливо будет использоваться при проектировании котла. Это связано с тем, что разные виды топлива дают разные температуры пламени и характеристики горения.

Например:

  • Масло производит светящееся пламя, и большая часть тепла передается излучением внутри печи.
  • Газ производит прозрачное голубое пламя, а меньшая часть тепла передается излучением внутри печи.

В котле, предназначенном только для работы на жидком топливе, замена топлива на газ может привести к попаданию газов с более высокой температурой в первый проход дымогарных труб, что вызовет дополнительные термические напряжения и приведет к преждевременному выходу котла из строя.

Типы котлов

Задачи котла:

  • Максимально эффективное высвобождение энергии топлива.
  • Чтобы передать высвободившуюся энергию воде и максимально эффективно произвести пар.
  • Для отделения пара от воды, готовой к отправке на завод, где энергия может быть максимально эффективно передана в процесс.

Разработан ряд различных типов котлов, подходящих для различных применений пара.

Начало страницы

Далее — Котлы Shell

Новые котельные Vortex приветствуют два дома на красной стороне

Практический пример

Новые котельные Vortex приветствуют два дома на красной стороне

|

Новый красный цвет котельной Vortex привлекает внимание

Две модели Grant Vortex Boiler House с привлекательным красным корпусом недавно были установлены на объектах недвижимости в Дорсете, обеспечивая надежное отопление дома благодаря своему культовому новому внешнему виду.

В сентябре этого года компания Grant UK выпустила новые модели, которые пополнят линейку конденсационных котлов Vortex, работающих на жидком топливе. Были представлены шесть новых котлов Vortex Boiler House мощностью от 15 кВт до 70 кВт с обновленным внешним видом. Заменив предыдущие четыре модели с синим корпусом, новые котельные Vortex имеют корпус с порошковым покрытием в культовом красном цвете Grant.

Модели котельных предлагают решение для объектов, где место расположения котла труднодоступно и где служебная версия с белым корпусом не является наиболее подходящей. Включая запатентованные теплообменники Grant и систему турбулизаторных перегородок, модельный ряд вихревых котельных отличается сверхэффективностью, достигая сезонной эффективности до 93,3% (САП, 2009 г.).

Две модели вихревой котельной меньшего размера теперь также доступны (котел мощностью 15-21 кВт и котел мощностью 21-26 кВт) по отзывам инженеров-теплотехников на местах. Эти модели предназначены для небольших объектов, что еще больше расширяет ассортимент продуктов, которые Grant Vortex предлагает установщикам и их конечным пользователям. Одним из установщиков, чье внимание привлекли эти две меньшие модели, был Алек Макдональд из Oil Heating Services Ltd, установщик G-One из Дорчестера. Когда стали доступны бойлеры в красном корпусе, Алек был одним из первых инженеров, которые заказали их, установив их для своих клиентов в течение месяца после запуска.

Первая красная котельная Vortex, которую установил Алек, находилась в двухквартирном доме с тремя спальнями, который ранее отапливался котлом, которому более двух десятилетий. «Новый Vortex заменил старый котел, который был установлен подержанным двадцать три года назад», — пишет Алек. «Кроме того, что старый котел был слишком большим для объекта, он был подключен к бойлеру горячей воды через самотек, а затем к насосу, который управлялся комнатным термостатом для центрального отопления — в общем, это была не очень эффективная конфигурация.

«Контур самотёчной горячей воды также был подключён к резервному обратному котлу на открытом огне, который сам не топился тринадцать лет. Мы удалили задний котел из системы, а затем подключили новую модель котельной в полностью насосной конфигурации для горячего водоснабжения и центрального отопления. Поскольку дом представлял собой бывшее кирпичное здание размером 6,5 м на 9 м с небольшой задней пристройкой, нам больше не требовался котел мощностью 20–25 кВт, поэтому новая модель вихревой котельной Гранта мощностью 15–21 кВт более чем покрывала потребности дома в отоплении. С этим новым котлом должна быть довольно значительная экономия топлива».

Алек Макдональд, который является участником схемы установки G-One с момента ее запуска более пяти лет назад, знаком со всеми масляными котлами Grant, регулярно устанавливает и обслуживает модели Vortex. «Когда дело дошло до выбора подходящего котла для этой собственности, домовладелец последовал моему примеру», — комментирует Алек. «Модель котельной я рекомендовал именно для этой установки из-за ее расположения в блочном гараже, который был удален от дома. Окружающая среда была запыленной, поэтому корпус котельной с порошковым покрытием больше подходил для этих условий. Покупателю также понравился внешний вид котла ярко-красного цвета, да и цена была привлекательной».

Владелец дома поговорил с Grant UK после установки и поделился своим мнением. «Новый котел очень аккуратный и аккуратный — он значительно меньше моего предыдущего котла, который занимал довольно много места. Алек, инженер-установщик, отлично выполнил работу. Он обслуживал мою систему отопления много лет, и я всегда доволен качеством работы Алека».

Вскоре после завершения этой установки у Алека появился второй покупатель, чья собственность также подходила для котельной Vortex. Для этой установки была выбрана модель мощностью 21-26 кВт. «Меньшие модели Vortex Boiler House были выпущены как раз вовремя для этой установки, — пишет Алек. «Объект нуждался в модели котельной по нескольким причинам. Во-первых, его нужно было соединить с дымоходом под углом 45°. Во-вторых, котел устанавливался в огнеупорной комнате в здании с соломенной крышей, поэтому полезная модель в белом корпусе не была бы подходящей или необходимой».

Комментируя обе эти установки, Алек нашел новый установщик Vortex Boiler House удобным для работы. Алек пишет: «Установка котла была очень простой, как и в предыдущих установках продуктов Grant, поэтому с этим новым Vortex было знакомо». Более того, Алек оставляет обоих своих клиентов со спокойной душой благодаря 5-летней гарантии, которую он, как установщик G-One, может предложить на оба этих котла.

Новый ярко-красный внешний вид выделяет модельный ряд Grant’s Vortex Boiler House. Благодаря своему характерному внешнему виду и исключительной эффективности эти новые вихревые котельные, без сомнения, привлекут на свою сторону гораздо больше монтажников и домовладельцев.

Для получения более подробной информации посетите страницу продукта Grant Vortex Boiler House.

Вторая красная котельная Алека, модель 21/26 кВт.

Можно ли поставить 2 газовых комбинированных котла в одном доме? Руководство по установке нескольких котлов

Можно ли установить 2 газовых комбинированных котла в одном доме?

Да. Два котла не редкость в доме, особенно в многоквартирных домах. Два котла также являются хорошей идеей для больших домов с плохо изолированными системами горячего водоснабжения, и во многих домах котел подключен к системе центрального отопления с бойлером, а затем меньший котел нагревает отдельный душ или отдельные помещения в доме.

Затем вам также нужно подумать, будет ли вам выгодно использовать этот счетчик с того же газового счетчика или с другого отдельного счетчика. Установка любого дополнительного котла допустима, если она выполняется квалифицированным инженером по газовой безопасности. Это может быть популярным решением для арендодателей, у которых есть несколько арендаторов в здании.

Свяжитесь с нами сейчас для 2 или более котельных установок на одном участке

Возможно ли иметь два комбинированных котла с одним газовым счетчиком?

Вполне допустимо иметь их как от одного счетчика, так и вторичный газовый счетчик нужен только для целей выставления счетов. Подумайте, что такие вещи, как квартиры или дома, которые были преобразованы в квартиры, и счета должны храниться отдельно. Если у вас есть дом и один плательщик, то нет смысла заводить отдельный газовый счетчик.

Нет причин добавлять счетчик, если вас устраивает порядок оплаты счетов, что также может вызвать путаницу у газовых компаний, поскольку они могут ошибаться даже с соседними счетчиками, не говоря уже о двух на одном участке.

Многие люди могут также иметь 2 свойства, например, дом, а затем флигель, который был преобразован в жилое помещение. Тогда имеет смысл иметь дополнительный котел, работающий от того же газового счетчика, если это относительно большая территория и тот же плательщик счетов.

2 комбинированных котла в одном доме с двумя газовыми счетчиками

Как мы уже говорили, наличие двух газовых счетчиков в вашем доме дает преимущества, если у вас несколько котлов. Основной из них состоит в том, чтобы разделить счета и потребление энергии. Причины для установки дополнительного счетчика могут быть следующими:

  • Многоквартирные дома
  • Ведение бизнеса
  • Отслеживание энергопотребления
  • Дальнейшее планирование и развитие недвижимости

Рассмотрение возможности подключения нескольких газовых котлов в вашем доме поставлять.

Это связано с тем, что трубопровод должен выдерживать 2 комбайна на максимальной скорости. Возможно, вам придется обрезать счетчик 28-миллиметровыми трубами, прежде чем вы сможете разделить его на меньшие размеры.

Бытовой счетчик может производить 65 кВт в час. Если вы не используете более 2 комбинированных или любых комбинаций газовых приборов, и если размер трубы был рассчитан правильно, это будет работать. Если вы думаете о том, чтобы иметь более одного котла в новом доме или жилом комплексе, вам следует подумать об этом с самого начала.

Преимущества и недостатки наличия 2 котлов в вашем доме

Преимущества

Очевидные преимущества заключаются в том, что вы можете управлять 2 зонами вашего дома по отдельности или отдельной внешней жилой площадью. Это могут быть такие помещения, как внешний офис, отдельный бизнес дома, тренажерный зал или даже бассейн или спа-центр, которые выиграют от размещения котла ближе к месту, где требуется тепло.

Любой квалифицированный инженер-теплотехник, зарегистрированный в системе Gas Safe, может установить эти дополнительные котлы в вашем доме или в отдельной хозяйственной постройке.

Недостатки

Наличие двух котлов имеет свои недостатки. Если я не ошибаюсь, у вас в доме будет две системы отопления.
Для обогрева одной и той же площади жильцам потребуются два котла. Однако это можно контролировать с помощью термостатов и, более чем вероятно, по соглашению, если есть несколько человек.

Другим основным недостатком является стоимость котлов, так как вы платите за два котла, которые технически выполняют одну и ту же работу. Теперь этим можно управлять с помощью зонального интеллектуального термостата с термостатическими радиаторными клапанами. Вы даже можете получить TRVS с беспроводным управлением, который будет стоить намного дешевле, чем дополнительный котел.

Как насчет многокотловых установок?

Несколько конденсационных котлов могут быть более эффективными, чем один котел большой мощности в крупных объектах или застройках. Это улучшит динамический диапазон, а также возможности модуляции для более энергоэффективной системы отопления, что, в свою очередь, снизит эксплуатационные расходы и счета за электроэнергию.

Эта конструкция также повышает производительность котлов. Они могут разделить нагрузку, чтобы достичь более высокой эффективности при меньшей мощности. некоторые котлы могут модулировать мощность примерно до 10%.

Можно легко установить несколько счетчиков и бойлеров. Вы можете установить несколько счетчиков газа, обратившись в свою энергетическую компанию. Вам бесплатно дадут газовый счетчик.

Думаете о дополнительном котле на своем участке?

Вы ищете несколько котлов? Посмотрите наши котлы для арендодателей, чтобы получить скидку 100 фунтов стерлингов на второй котел в Boiler Central.

Если вы считаете, что вам определенно нужен дополнительный котел на вашем участке, поговорите с одним из наших экспертов, который может организовать это для вас. Установка нового комбинированного котла может быть дешевле, чем вы думаете, и хотя дополнительный котел может показаться чрезмерным, это встречается чаще, чем вы думаете.

Если вы строите недвижимость или вам требуется 2 или более котлов, мы можем предоставить вам эту услугу и даже организовать любое финансирование, которое вам может потребоваться. Все наши зарегистрированные инженеры по газовой безопасности в Boiler Central имеют квалификацию для выполнения полной установки. Если вам нужен новый газовый счетчик, вы будете рады узнать, что вы можете связаться с вашим поставщиком энергии, и они должны установить вам его бесплатно.

Котельная Либчице-над-Влтавой / Ателье Хоффмана

Котельная Либчице-над-Влтавой / Ателье Хоффмана

© BoysPlayNice

+ 64

  • Куратор: Мария Франсиска Гонсалес
  • Архитекторы: Atelier Hoffman

  • Площадь Площадь этого архитектурного проекта Площадь: 886 м²
  • ГодГод завершения этого архитектурного проекта Год : 2018
  • Фотографии

    Фотографии :BoysPlayNice

  • Ведущий архитектор: Патрик Хоффман

© BoysPlayNice

Текстовое описание предоставлено архитекторами. Браунфилд (Drátovny a Šroubárny n.p. промышленная зона) был основан в 1872 году Пражским объединением металлургических заводов недалеко от железнодорожной линии Прага – Дрезден у реки Влтавы. Это значительно повлияло на развитие близлежащих муниципалитетов и оставило значительный след в этой местности, придав ей уникальный характер и атмосферу. В прошлом здесь жили и работали более 1600 человек; сейчас меньше сотни, хотя здесь есть почти все: жилье, железная дорога, техническая инфраструктура, река, выращенные деревья и, прежде всего, гениальность места.

План участка

Котельная стоит рядом с уже реконструированной мельницей, к которой она была подключена по эксплуатационным причинам. Он представляет собой еще один важный проект постепенной регенерации всего поместья. Рассматриваемые здания являются одними из самых старых частей поместья и помогают создать его гений места. Именно поэтому мы приняли решение отнестись к проекту с уважением и вниманием, сохранить здания и избежать каких-либо существенных изменений, даже если вернуть им их первоначальные функции уже невозможно. Нашей целью было найти им новое применение и в то же время сохранить качество существующей архитектуры и градостроительства, а также учесть тот факт, что мы находимся в центре промышленной зоны с почти 150-летней традицией.

© BoysPlayNice План первого этажа

Проект касается двух соединенных между собой зданий. Строительство старой северной части котельной с деревянными фермами датируется примерно 1880 годом. В 1921 году, после увеличения производства, к ней была пристроена более новая котельная с подвалом и металлическим каркасом крыши. В том же году к дымоходу был пристроен резервуар для воды, который работает и по сей день. После 1991 года здания использовались как склад и гараж для электрических платформ. В 2002 году они вообще перестали использоваться и пришли в негодность.

© BoysPlayNice План первого этажа

Мы не вносили каких-либо существенных изменений в пространственное расположение и урбанистику этого места. Было проведено благоустройство, частью которого стали новые асфальтированные дороги с последующей посадкой деревьев и газонов. Между Угольной мельницей и Котельной проложена пешеходная улица, ведущая от главной усадебной дороги к реке. Нашей целью было сохранить здание, избавить его от всех неподходящих изменений, сделанных в прошлом, и вернуть ему его первоначальный промышленный характер, чтобы его историческая функция оставалась видимой даже после реконструкции. Мы также хотели упростить планировку и приспособить здание к новой функции. Основная форма дома, его тектоника и объем практически не изменились. Кирпичная облицовка была восстановлена ​​с использованием оригинального кирпича.

© BoysPlayNice

Архитектурный проект, планировка и техническое решение были созданы с учетом необходимой гибкости использования, долгосрочной устойчивости здания, а также с учетом того, что усадьба пострадала от наводнение в 2002 году. В самом начале мы определили будущее использование здания как многофункциональный выставочный зал для культурных, корпоративных и общественных мероприятий с целью стать сердцем будущего района культуры и искусства, существующего в симбиотических отношениях с традиционными ремесла и технологические инновации.

Продольный разрез

Многофункциональный зал расположен в южной части котельной. Северная часть котельной перестроена под обычный ресторан; однако в настоящее время он используется в основном для кейтеринга во время мероприятий. В подвале есть и другие помещения, где можно заглянуть в ранее недоступные дымоходы и саму трубу. На следующем этапе мы планируем интегрировать железнодорожную ветку в транспортную систему комплекса и использовать существующий трубопроводный мост в качестве живописного маршрута для пешеходов, соединяющего отремонтированные части с еще неосвоенной территорией в северном углу заброшенного участка. Мы также намерены включить точки зарядки для электромобилей и велосипедов.

© BoysPlayNice

Место для использования только в качестве справки. Он может указывать город/страну, но не точный адрес.

Ссылка: «Котельная Либчице-над-Влтавой / Ателье Хоффман» 08 мая 2018. ArchDaily. Доступ .

КОТЕЛЬНАЯ, ПРИКРЕПЛЕННАЯ К ДЫМОХОДУ НА ВОСТОЧНОЙ СТОРОНЕ ДВИГАТЕЛЯ НАСОСА К ШАХТЕ MARRIOTT НА ЮГЕ WHEAL FRANCES SETT, Карн Бреа — 1142627

КОТЕЛЬНАЯ, ПРИКРЕПЛЕННАЯ К ДЫМОХОДУ НА ВОСТОЧНОЙ СТОРОНЕ НАСОСА ДВИГАТЕЛЬНАЯ СТОЙКА К ШАХТЕ МАРРИОТТА НА ЮЖНОМ УИЛЕ ФРАНС-СЕТТ

Внесен в Список национального наследия Англии. Поиск по более чем 400 000 перечисленных мест

Исследуйте эту запись списка

Обзор

Категория наследия:
Перечисленное здание

Оценка:
II

Номер записи в списке:
1142627

Дата первого появления в списке:
12 сентября 1989 г.

Юридический адрес:
КОТЕЛЬНАЯ, ПРИКРЕПЛЕННАЯ К ДЫМОХОДУ НА ВОСТОЧНОЙ СТОРОНЕ НАСОСА ДВИГАТЕЛЬНАЯ СТОЙКА К ШАХТЕ МАРРИОТТА НА ЮЖНОМ УИЛЕ ФРАНС-СЕТТ

Ваши фотографии и комментарии приветствуются Эта фотография может не отображать текущее состояние сайта.

Посмотреть все

Перейти к содержимому под картой

Местоположение

Местоположение этой записи списка и близлежащих мест, которые также перечислены. Используйте наш поиск по карте, чтобы найти больше перечисленных мест.

Эта карта предназначена только для быстрого ознакомления и может быть не в масштабе.

Перейти к содержимому над картой

Что входит в Список национального наследия Англии?

Список национального наследия Англии является уникальным реестром наиболее значимых исторических зданий и мест нашей страны. Места в списке защищены законом, и большинство из них закрыты для публики.

Список включает:

  • Здания
  • Памятники, внесенные в список
  • Парки и сады
  • Поля сражений
  • Кораблекрушения

Узнайте больше о листинге

Образы Англии Проект

Для просмотра этого изображения используйте Firefox, Chrome, Safari или Edge.

Архивное изображение, может не отражать текущее состояние сайта.

Дата:
10 июля 2002 г.

Артикул:
IOE01/08105/21

Права:
© г-н Пол Хаддлстон. Источник: Исторический архив Англии
.

Исторический архив Англии

Найдите более 1 миллиона фотографий и рисунков с 1850-х годов до наших дней, используя наш архив изображений.

Найти фотографии

Запись в официальном списке

Категория наследия:
Перечисленное здание

Оценка:
II

Номер записи в списке:
1142627

Дата первого появления в списке:
12 сентября 1989 г.

Юридический адрес 1:
КОТЕЛЬНАЯ, ПРИКРЕПЛЕННАЯ К ДЫМОХОДУ НА ВОСТОЧНОЙ СТОРОНЕ НАСОСА ДВИГАТЕЛЬНАЯ СТОЙКА К ШАХТЕ МАРРИОТТА НА ЮЖНОМ УИЛЕ ФРАНС-СЕТТ

Объем правовой охраны памятников архитектуры

Эта запись в списке помогает идентифицировать здание, указанное по этому адресу в связи с его особым архитектурным или историческим интересом.

Если в записи Списка не указано иное, он включает как саму конструкцию, так и любой прикрепленный к ней объект или конструкцию (будь то внутри или снаружи), а также любой объект или конструкцию в пределах фасада здания.

Для этих целей, чтобы быть включенными в ограду здания, объект или строение должны быть частью земли до 1 июля 1948.

Пояснения к записям списка

Исправления и незначительные поправки

Объем правовой охраны памятников архитектуры

Эта запись в списке помогает идентифицировать здание, указанное по этому адресу в связи с его особым архитектурным или историческим интересом.

Если в записи Списка не указано иное, он включает как саму конструкцию, так и любой прикрепленный к ней объект или конструкцию (будь то внутри или снаружи), а также любой объект или конструкцию в пределах фасада здания.

Для этих целей, чтобы быть включенными в ограду здания, объект или строение должны быть частью земли до 1 июля 1948 года.

Расположение

Юридический адрес:
КОТЕЛЬНАЯ, ПРИКРЕПЛЕННАЯ К ДЫМОХОДУ НА ВОСТОЧНОЙ СТОРОНЕ НАСОСА ДВИГАТЕЛЬНАЯ СТОЙКА К ШАХТЕ МАРРИОТТА НА ЮЖНОМ УИЛЕ ФРАНС-СЕТТ

Само здание или участок может находиться в пределах границ более чем одного органа власти.

Район:
Корнуолл (унитарная власть)

Приход:
Карн Бреа

Ссылка на национальную энергосистему:
SW 68074 39389

Подробности

КАРН БРЕА ЧАСТЬ ЮЗ 63 СВ 8/153 Котельная пристроена к дымоход на восточной стороне насоса машинное отделение к валу Marriott на Саут-Уил-Фрэнсис-Сетт

ГВ II Котельная бывшего оловянного рудника, ныне заброшенная. Вероятно, 1890-е годы для Южной Франции. Объединенная шахта. Гранитный щебень с цоколями, кирпичные арки к проемам; теперь без крыши и частично ветхие. Прямоугольный план по оси восток-запад. Один этаж и 6 заливы; каждая длинная стена содержит аркаду из 6 круглоголовых арок, 1-й и 6-й в передней стенке теперь сломан, но те, что в задней стенке, целы, а передняя стена также имеет сегментированный дверной проем на левом конце и остатки 4 квадратные окна над арками; правая фронтонная стена имеет круглую дверной проем возле переднего угла, 2 круглых окна на более высоком уровне и круглое окно в вершине. История: содержит 6 ланкаширских котлов, обеспечивающих пар для насоса, намоточной машины, компрессора, дробилки и шпиля. Ссылка: Палмер и Neaverson op.cit. Часть очень впечатляющей группы остатков одной из наиболее оборудованных шахт в Корнуолл, закрыт в 19 г.18.

Листинг NGR: SW6807439389

Наследие

Содержимое этой записи было сгенерировано из устаревшей системы данных.

Номер устаревшей системы:
66701

Устаревшая система:
фунтов стерлингов

Источники

Книги и журналы
Палмер, М., Ниверсон, П., «Британское горное дело» в книге «Бассетские рудники, их история и промышленная археология», (1987)

Юридический

Это здание внесено в список Закона о планировании (перечисленных зданиях и заповедных зонах) 1990 года с поправками, внесенными в связи с его особым архитектурным или историческим интересом.

карта

Эта карта предназначена только для быстрого ознакомления и может быть не в масштабе. Эта копия показывает запись от 20 сентября 2022 года в 16:57:57.

Скачать полномасштабную карту (PDF)

&copy Авторское право Crown и право на базу данных 2022. Все права защищены. Номер лицензии на разведку боеприпасов 100024900. Копия British Crown and SeaZone Solutions Limited 2022. Все права защищены. Номер лицензии 102006.006.

Использование этих данных регулируется Условиями использования.

Конец записи официального списка

Сообщить о проблеме

Вклады пользователей не проверяются на фактах и ​​не отражают официальную позицию Исторической Англии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
