Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

Последовательность работ
Количество фаз
Составление плана и получение проекта
Какая мощность вам потребуется?
Группы потребителей
Где установить электрический щиток?
Как выбрать подходящий кабель
Сечение жил кабеля
Оболочка кабелей
Какие лучше использовать выключатели и розетки
Самостоятельная укладка проводки
Как соединяют проводку
- - ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
Закрепить распределительный щиток, провести в дом электричество
Укладка внутри дома кабелей, установка и подключение выключателей и розеток
Установка и подключение заземления
Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

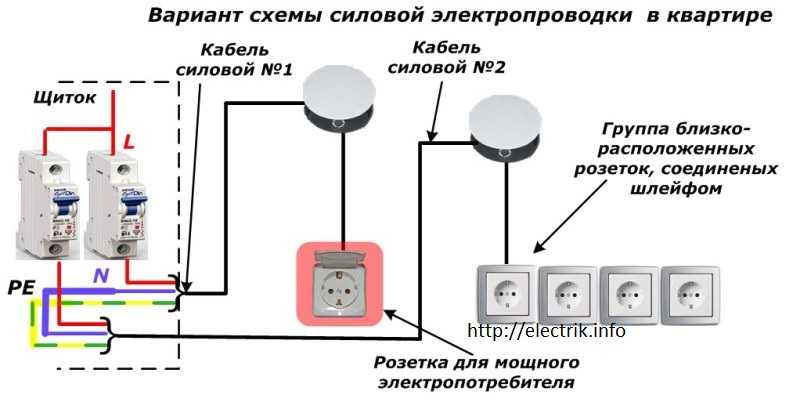

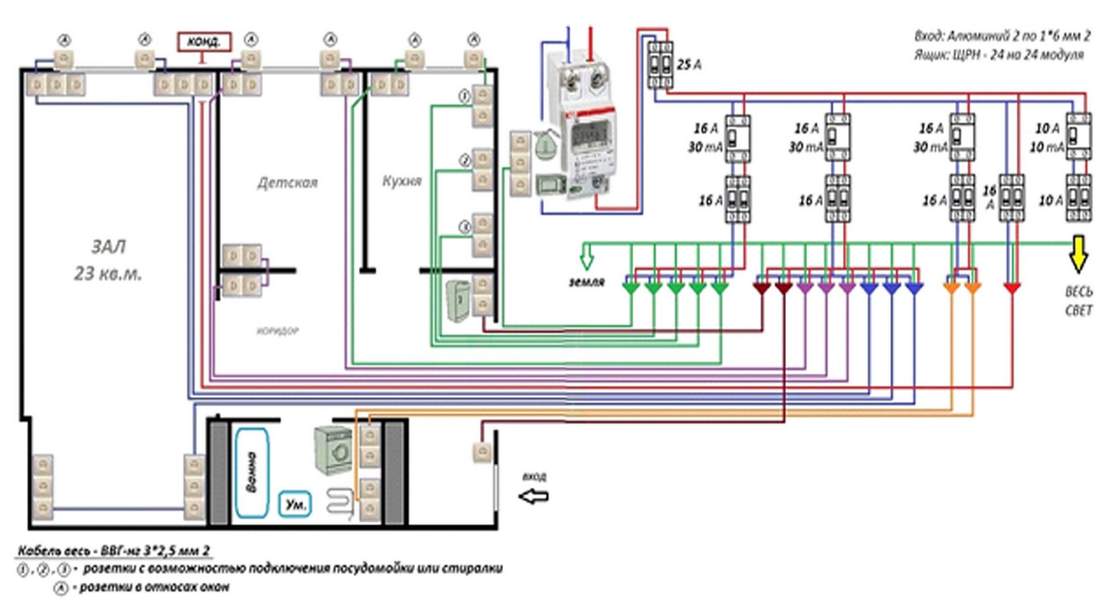

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: Какой уклон канализационной трубы должен быть в частном доме или квартире? | Описание для труб диаметром 50, 110, 160 и 200 мм [Инструкция]

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп). Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

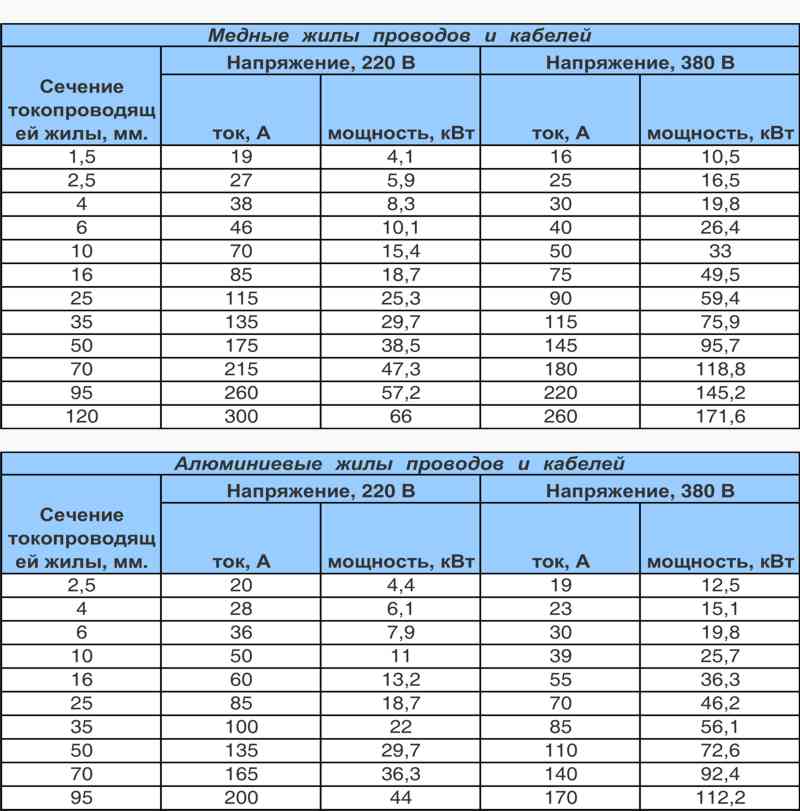

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

Водяной насос для частного дома или дачи: виды и критерии выбора
Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

(Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
(Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Самостоятельная укладка проводки

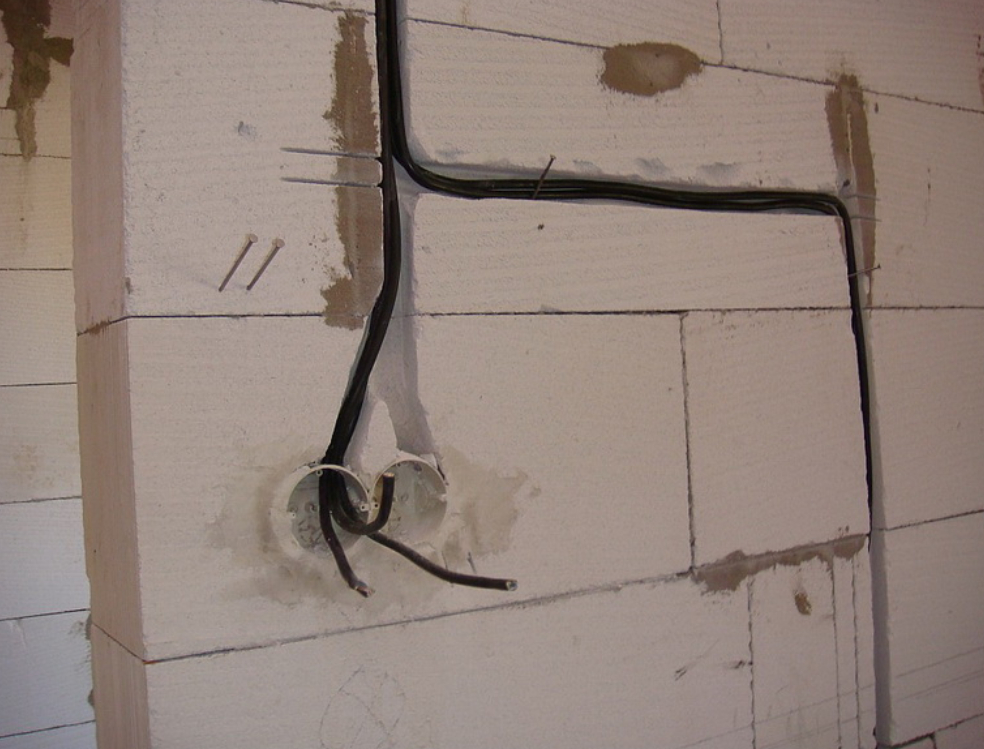

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

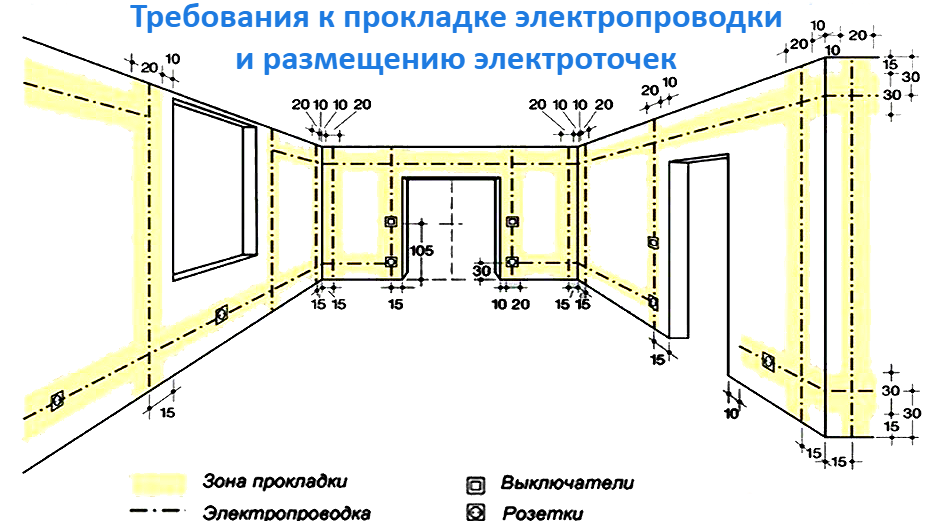

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

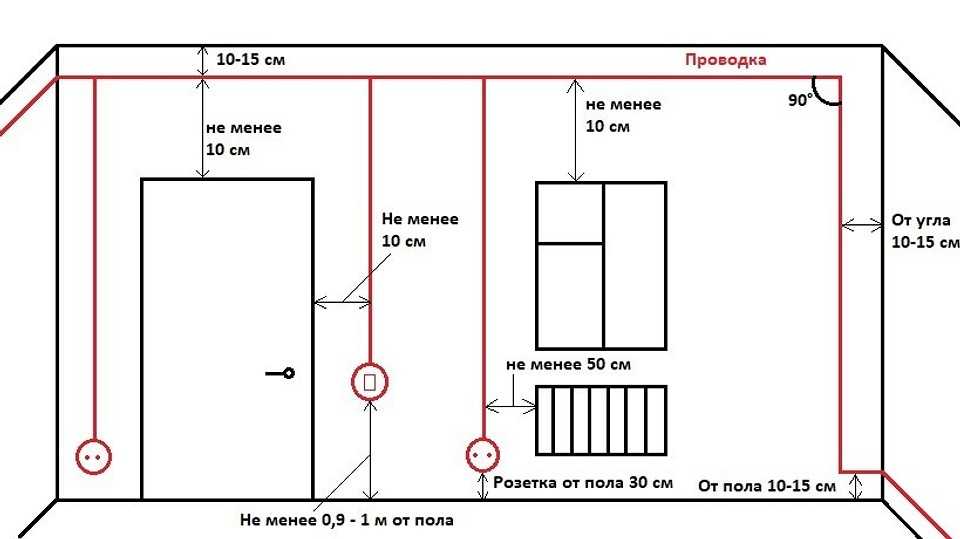

Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
Места соединений необходимо размещать только в распределительных коробках
Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

(Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
(Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе. Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
(Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

Раскрытие темы

Достоверность информации

Рейтинг пользователей: 5 (1 Голос)

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме
Этапы выполнения электропроводки
- Выбор материалов и способ монтажа
- Построение схемы
- Прокладка кабеля и установка элементов
- Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
при использовании металлических каналов, создаётся надёжное их соединение друг с другом;

металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
части электропроводки, содержащие металл, защищаются от различных факторов среды;
цветовое сочетание жил кабеля должно совпадать для однотипных жил;
номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

выбор материала и его количество;
чертёж схемы монтажа;
прокладка и установка всех частей электропроводки;
проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле.

От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными.

Обязательными частями электропроводки в доме будет:

Электрический щиток.
Автоматический выключатель.
Точка подключения электроприбора.
Выключатель.
Распределительная коробка.
Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
Прокладка кабеля и установка элементов.

Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
Подключение группы к фазе.
Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

8 наиболее распространенных электрических проводов: использование, определения и многое другое

В этом руководстве рассматриваются различные типы электрических проводов в вашем доме и их функции

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электричество питает самые разные вещи в вашем доме, от бытовых приборов, таких как холодильники и стиральные машины, до вашего компьютера, смартфона и других устройств. Хотя электричество было широко распространено всего около 100 лет, сейчас оно стало необходимостью современной жизни. Тем не менее, большинство домовладельцев могут не знать точно, как на самом деле работает их электропроводка.

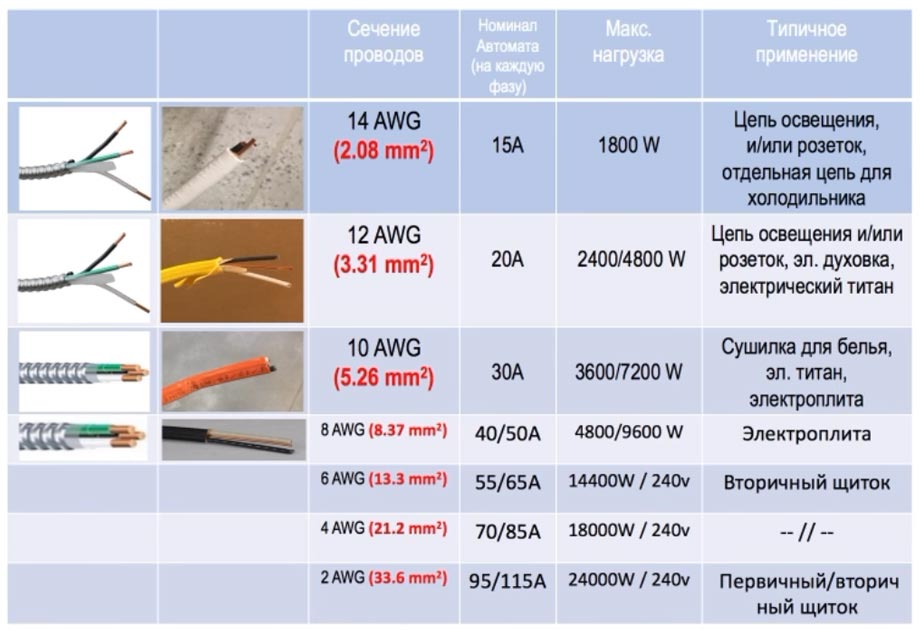

1. Неметаллический кабель

Неметаллический кабель или кабель NM является одним из наиболее распространенных типов электрических проводов в современных домах. Эти кабели обычно имеют провод под напряжением, провод заземления и нейтральный провод в одной оболочке. Их также иногда называют кабелями Romex. Кабели NM используются для передачи электричества по всему дому к выключателям, розеткам и другим приборам.

2. Бронированный кабель

Возможно, вы слышали, что бронированные кабели называются кабелями переменного тока или проводкой BX, но все они представляют собой одно целое. Этот тип кабеля часто используется в областях с более строгими правилами и положениями, касающимися электрических норм и правил, где использование кабелей NM может быть запрещено. Бронированные кабели дороже кабелей NM, но они прочнее и безопаснее.

3. Кабель в металлической оболочке

Кабели в металлической оболочке или кабели MC покрыты защитной металлической оболочкой. Этот тип кабеля более прочный, чем типичный кабель NM, и подходит для участков, которые могут быть незавершенными или открытыми, например, в подвалах.

4. Проволока THHN/THWN

THHN означает термопластичную высокотермостойкую проволоку с нейлоновым покрытием, а THWN означает термопластичную термостойкую проволоку, предназначенную для влажных помещений. Оба этих типа изолированного провода часто используются для соединения приборов с ответвленными цепями.

5. Подземный питательный кабель

Подземный питательный кабель или UF-кабель обычно используется для подачи электричества на открытые пространства. В отличие от кабелей NM, отдельные провода завернуты в пластик и защищены от повреждений от влаги и солнечного света. Во многих случаях эти кабели фактически проложены под землей, чтобы провести электричество к надворным постройкам, таким как сараи или отдельные гаражи.

6. Электропроводка низкого напряжения

Как следует из названия, низковольтные провода часто используются там, где не требуется много электричества. Они подходят для цепей, которые используют менее 50 вольт. Некоторые примеры того, где может иметь смысл низковольтная проводка, включают очень маленькие приборы, такие как дверные звонки и термостаты.

7. Телефон и кабель передачи данных

Хотя большинство людей пользуются исключительно мобильными телефонами, во многих домах до сих пор используются стационарные телефоны. Большинство домов также используют Wi-Fi для подключения к Интернету своих компьютеров и других устройств. Для этих настроек связи вам понадобятся телефонные провода и провода для передачи данных.

8. Коаксиальный кабель

Фото: Rawpixel.com / Adobe Stock

Хотя коаксиальные кабели становятся менее распространенными, они по-прежнему иногда используются для подключения телевизоров к кабельным сетям или спутниковым антеннам. Они также иногда используются для передачи данных телефона и Интернета.

Разница между электрическими кабелями и проводами

Люди часто называют электрические кабели и провода взаимозаменяемыми, но на самом деле это две разные вещи. Электрические провода проводят электричество и обычно изготавливаются из меди или алюминия. Кабели представляют собой наборы из нескольких проводов, обернутых в защитную оболочку.

Понимание и идентификация различных проводов

Некоторые типы проводов и кабелей можно идентифицировать сразу, в то время как другие требуют более тщательного изучения. Размер и цвет проводов могут предоставить информацию о том, с каким типом вы имеете дело.

Размер

Размер провода является показателем того, сколько электричества он может проводить. Размеры проволоки измеряются в калибрах, которые обратно пропорциональны размеру проволоки. Чем меньше номер калибра, тем больше будет провод и тем больше электричества он может нести.

Стандартные размеры электрических проводов в жилых домах включают:

калибр 14
калибр 12
калибр 10ug
3
20003
4-й калибр
3-й калибр
2-й калибр

Цвет

. Это помогает домовладельцам и электрикам легко идентифицировать различные провода. Некоторые распространенные цвета электрических проводов включают:

Черный: Горячие провода, которые используются для передачи питания на выключатели и розетки
Красный: Также горячие провода, часто используемые в ножках выключателя
Синий и желтый: Обычно используются в качестве «дорожных проводов», которые управляют трех- или четырехпозиционными выключателями или в качестве ножек выключателей для освещения, вентиляторов и других устройств
Белый или серый: Нейтральные провода которые помогают циркулировать электрическому току
Зеленый или медный: Заземляющие провода, которые помогают проводить электричество в землю под вашим домом и уменьшают пожары, связанные с электричеством

Часто задаваемые вопросы об электрических проводах

Могу ли я выполнить ремонт электрооборудования самостоятельно?

Несмотря на то, что существует множество самодельных задач, в которых вы можете отточить свои практические навыки, ремонт бытовой электротехники не входит в их число. Это связано с тем, что электрическая система вашего дома может быть опасной, если вы не являетесь опытным электриком, и вы можете получить травму или даже вызвать электрический пожар в своем доме.

Если у вас есть вопрос об электричестве в вашем доме или вам нужно провести ремонт, вам следует связаться с ближайшим к вам электриком, чтобы обсудить возможные варианты.

Каковы некоторые распространенные признаки проблем с электричеством в доме?

Некоторые признаки проблем с электричеством в доме включают проблемы с автоматическим выключателем, мерцание света, удары током, искры и запах гари. Если вы считаете, что что-то не так, рекомендуется обратиться за советом к ближайшему электрику или мастеру-электрику.

Как сэкономить на электричестве?

Электричество может быть современной потребностью, но его цена может сильно возрасти. Тем не менее, есть несколько способов сэкономить на электричестве и снизить счет за электричество. К ним относятся отключение предметов, которые вы не используете, обновление старых приборов и переход на КЛЛ и светодиодное освещение.

Что это за провода, ведущие к моему дому?

Масса из нескольких электрических проводов тянется от близлежащих электрических столбов к крышам почти каждого дома в Сент-Поле и Миннеаполисе. Они входят в маленькую пластиковую крышку и затем спускаются вниз по стене здания, пока не достигают электрического счетчика. Эти провода называются сервисной мачтой .

В каждом доме, питающемся от воздушных распределительных проводов, должна быть служебная мачта. Если вы живете в Сент-Поле или Миннеаполисе, он у вас почти наверняка есть. Однако, несмотря на их важность, о сервисных мачтах легко забыть. Большинство домовладельцев не знают, что такое сервисная мачта, пока с ними не случится что-то не так. К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть себя риску, даже не подозревая об этом! Вот что вам следует знать о своей сервисной мачте, в том числе о том, как определить, что с ней что-то не так:

Что такое сервисная мачта?

На сервисной мачте находятся провода, передающие электроэнергию от городской воздушной системы электроснабжения к вашему дому. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за введение всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему. Без функциональной мачты у вас не было бы силы!

Большинство людей определили бы «вашу» служебную мачту как провода, которые физически соединяются с вашим домом. Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электросчетчика.

Несу ли я ответственность за свою сервисную мачту?

Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей сервисной мачты с того момента, как она связывается с их домом . Если с вашей мачтой что-то не так, вам придется самостоятельно согласовывать ее ремонт. Ваша мачта является частью вашей домашней электросистемы, так же как ваш счетчик, панель и цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!

Каковы наиболее распространенные проблемы с сервисной мачтой?

Несмотря на установку, предназначенную для их защиты, погодные условия и другие природные явления иногда повреждают или смещают сервисные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать требованиям. Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:

Отсоединенные или ослабленные провода

Обычно это происходит, когда ветка или другой кусок природного мусора падает на висящие провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Служебная мачта всегда должна быть заподлицо со стеной и прикреплена к ней. Ослабленные, свисающие служебные провода очень опасны.

Слишком близко к окну

Электротехнические правила требуют, чтобы провода мачты всегда находились на расстоянии более трех футов от окон. Помните: напряжение, проходящее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не имеет предохранителей, а значит, очень опасно.

Слишком низко

Электротехнические нормы также предусматривают, что свисающие провода, соединяющие служебную мачту дома, никогда не должны находиться ниже 10 футов над землей. Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.

Искрение или курение

Если провода вашей сервисной мачты повреждены или оголены, они могут выпускать до 240 вольт незащищенного электричества в свое непосредственное окружение. Такое большое напряжение может вызвать серьезные электрические пожары или даже оказаться смертельным, если вы соприкоснетесь с ним.

Ослабленная или отсоединенная розетка счетчика

Провода вашей сервисной мачты подключаются к более крупной электрической системе вашего дома через счетчик электроэнергии. В частности, провода подключаются к счетчику через гнездо счетчика. Гнездо счетчика расположено сверху счетчика под защитным покрытием.

Если это покрытие и/или флюгер в верхней части дома отсоединится от мачты, гнездо счетчика будет уязвимо для погодных условий и может быть повреждено. ВАЖНО: Не пытайтесь самостоятельно присоединить отсоединенную розетку электросчетчика . Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.

Частично закрыт сайдингом или стеной

Если в вашем доме есть лепнина, возможно, ваши служебные провода были встроены внутрь стены. Это противоречит кодексу, в котором говорится, что служебная мачта всегда должна находиться полностью вне стены.
