Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнгкабель ВВГнг-LSкабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розетокДля выключателей
ВВГнг 3×2,5ВВГнг 3×1,5
ВВГнг-LS 3×2,5ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розетокДля выключателей
NYM 3×2,5 NYM 3×1,5
Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Автоматы защиты и УЗО Монтажные коробки и подрозетникиРозетки и выключателиГофраКабель-каналы

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

кабель ВВГнгкабель ВВГнг-LSкабель ВВГнг FR-LSкабель NYM

Интернет-магазин 220pro. ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

05.10.2020

Качество электрической проводки напрямую влияет на безопасность и комфорт проживания в квартире или доме. Поэтому при монтаже электросети большое внимание необходимо уделять такому важному элементу, как кабель – то есть проводнику, который будет передавать электрическую энергию из электрощита до потребителей.

Сегодня в нашей статье мы рассмотрим, какие кабели лучше всего применять при прокладке электросети в квартире или доме?

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Минусы Плюсы
· низкая электропроводимость
· быстрое окисление
· ломкость
· срок эксплуатации – 10-15 лет
· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Минусы Плюсы
· высокая стоимость · низкое сопротивление
· меньший нагрев
· меньшее окисление
· срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки Суммарная мощность нагрузки Сечение провода Автоматический выключатель
Освещение до 2,2 кВт 1,5 мм² до 10 А
Группа розеток до 3,5 кВт 2,5 мм² до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер) от 3,5 кВт от 2,5 мм² и выше от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

  • Из чего делают электрокабели?
  • Разновидности электрических проводов
    • Вид #1 — ВВГ кабель
    • Вид #2 — кабель NYM
    • Вид #3 — провод ПУНП
    • Вид #4 — бронированный кабель ВБбШв
  • Критерии грамотного выбора
  • Как рассчитать сечение провода?
  • Выводы и полезное видео по теме

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

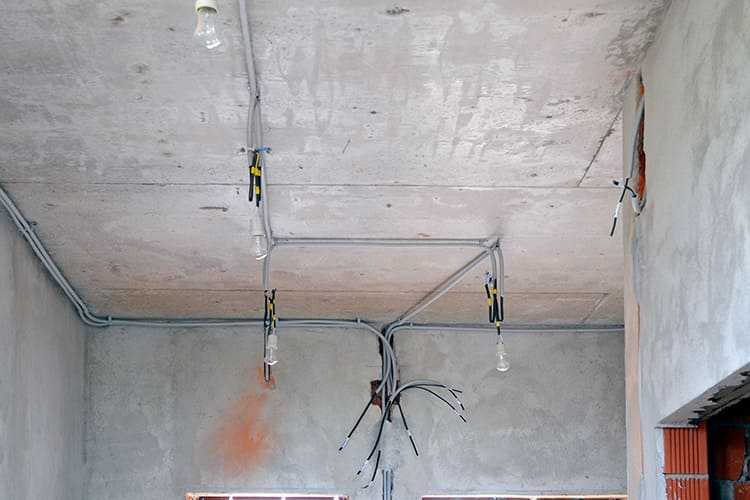

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» — указывает на плоский тип сечения;
  • «з» — обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» — контрольный;
  • «П» — плоский;
  • «М» — монтажный;
  • «Ш» или «У» — установочный;
  • «Мг» — монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» — изоляция сделана из полиэтилена;
  • «В» или «ВР» — оплетка выполнена из резины;
  • «Пв» — применен вулканизирующий полиэтилен;
  • «Пс» — использован самозатухающий полиэтилен;
  • «С» — наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» — негорючий и огнестойкий, «Б» — бронированный, «LS» — не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

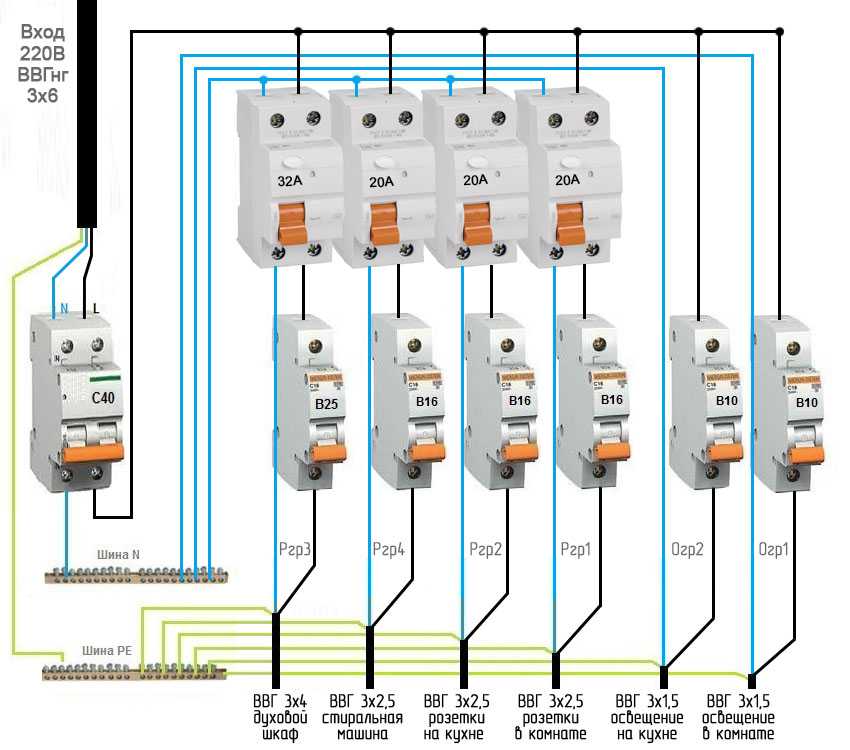

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос — какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника — задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

  • Причины для замены кабелей
  • Отличия кабелей от проводов
  • Важнейшие характеристики кабельной продукции
    • Материал и конструкция кабеля
    • Подробнее о сечении кабеля
    • Толщина жильной изоляции
    • Толщина оболочки кабеля
    • Правила чтения маркировки кабеля
    • Цвета кабельных жил
    • Упаковка и сертификаты соответствия
    • Внешнее состояние кабельной продукции
  • Существующие разновидности изделий
  • Популярные разновидности электропроводки
    • Вариант #1 — кабель ВВГ
    • Вариант #1 — кабель NYM
  • Тонкости подключения электрообрудования
  • Какие провода не подходят?
    • Изделие #1 — провод ПВС
    • Изделие #2 — провода ШВВП, ПВВП
  • Выводы и полезное видео по теме

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

  1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
  2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций — кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

В пределах жилого объекта разница в передаче и качестве электрозаряда многопроволочной и однопроволочной проводкой фактически не ощущается. Однако провод с одной проволокой в качестве жилы гораздо дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным типом провода. Однопроволочный проще использовать в подключении розеток и выключателей

Однопроволочный провод можно повредить в ходе освобождения его от изоляции для подключения, хотя снимать защитную оболочку с него намного проще

Сечение многопроволочного провода является суммой сечений всех входящих в него проволок. В однопроволочных моделях есть абсолютно равный проводник, только сечение у него монолитно

Однопроволочные проводники хуже гнутся, нередко ломаются после нескольких изгибов. Потому их зачастую используют в сооружении постоянной проводки, не предполагающей модернизации и изменения трассы

В прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах применяют кабель с многопроволочными проводами. Их можно сгибать без опасений

В соединении много- и однопроволочных проводов применяются одни и те же методы. Однако использовать клеммы в сборке систем из многожильных проводов должны быть особыми

Скрутками соединяют провода сейчас только опытные электрики. Если они применялись в сооружении проводки из однопроволочных проводов, то предполагается, что узел больше не будет разбираться

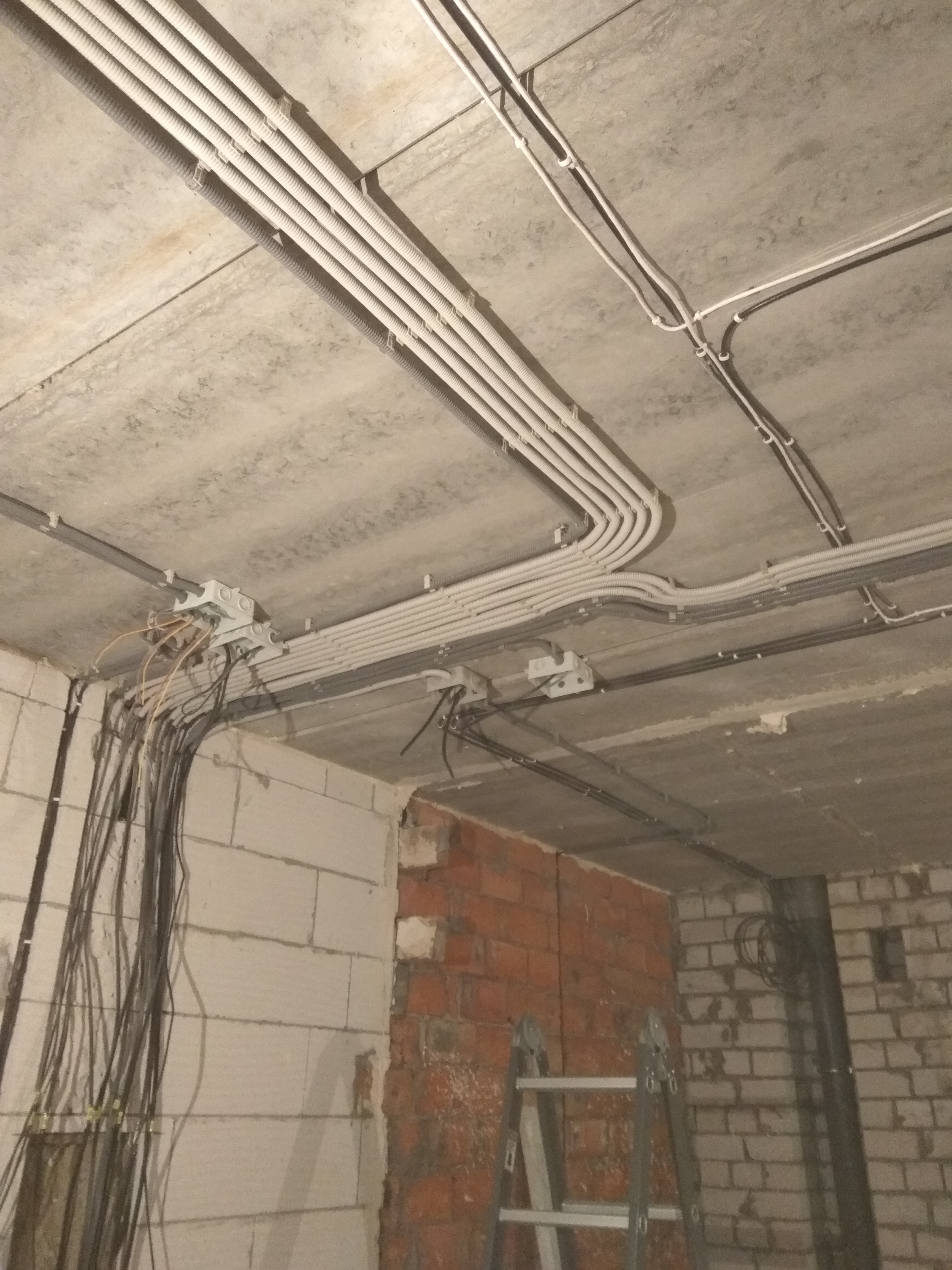

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм2 способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм2). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

  • П – провод либо изоляция из полиэтилена;
  • В – поливинилхлоридная (ПВХ) изоляция;
  • К – контрольный кабель;
  • Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

  • В – ПВХ-изоляция;
  • Р – резиновая оболочка;
  • П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

  • нг – изоляция кабеля имеет пониженную горючесть;
  • Шв — защитный герметичный провод; ПВХ-шланг;
  • LS – при плавление провода выделяется мало дыма;
  • Бб – защитная оболочка, состоящая из двух стальных лент;
  • Э — экранированный кабель;
  • Б — бронированный провод;
  • з — кабель с заполненными промежутками между проводниками;
  • П – плоский провод;
  • Г — кабель, имеющий повышенную гибкость;
  • ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

  • наименование изготовителя;
  • год выпуска;
  • число жил;
  • сечение;
  • напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

  • Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
  • Синие провода обозначают ноль (N).
  • Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

  • название завода либо фирменный товарный знак;
  • марку кабельной продукции;
  • дату изготовления;
  • ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
  • число отрезков с обозначением длины;
  • номер барабана;
  • вес проводника;
  • знак соответствия;
  • отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском — ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм2. Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Согласно регламенту ПУЭ 7, рекомендациям пункта 2.1.48 кабельную продукцию для устройства проводки требуется выбирать в соответствии с назначением, указанным ее производителем

В устройстве слаботочных линий, нагрузка на которые не превышает 24В, используют электрошнуры ШВВП

Если требуется организация дополнительного контура для уравнивания потенциалов, применяют провод с маркировкой ПВЗ и аналогичные длинномерные изделия

Для прокладки электропроводки, устраиваемой для питания мощных потребителей, используют кабель ПВС 3×6мм². Его используют для прокладки линий питания варочных поверхностей, электроплит, двухдверных холодильников и подобного оборудования

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

  • ВВГ – основной тип, характеристики которого приведены выше.
  • ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
  • ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
  • ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабель, в маркировке которого указан тип ВВГнг-LS, является наиболее подходящей продукцией для устройства проводки в жилье. Его нельзя назвать абсолютно безопасным, но он намного безопаснее кабелей ВВГ и ВВГнг

При пожаре гореть и плавиться будет вся изоляция кабелей. Однако в изоляции кабеля ВВГнг-LS значительно меньше галогенов, чем в изоляции ВВГ и ВВГнг. Их содержание позволяет быстро эвакуироваться людям без получения серьезных отравлений

Самым безопасным для устройства домашней проводки считается кабель ППГнг-HF, в изоляции которого вообще нет галогенов. При плавлении и тлении он не выделяет отравляющих веществ

Кабель с наличием в маркировке буквенных обозначений ВВГ и ВВГнг запрещен для устройства проводки в жилье. Несмотря на то, что второй вариант относится к негорючим, при тлении он будет выделять галогены в опасной для жизни и здоровья концентрации

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

  1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
  2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
  3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Какой кабель использовать для проводки в квартире

Какой кабель использовать для проводки в квартире


При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько — это уже вопрос.

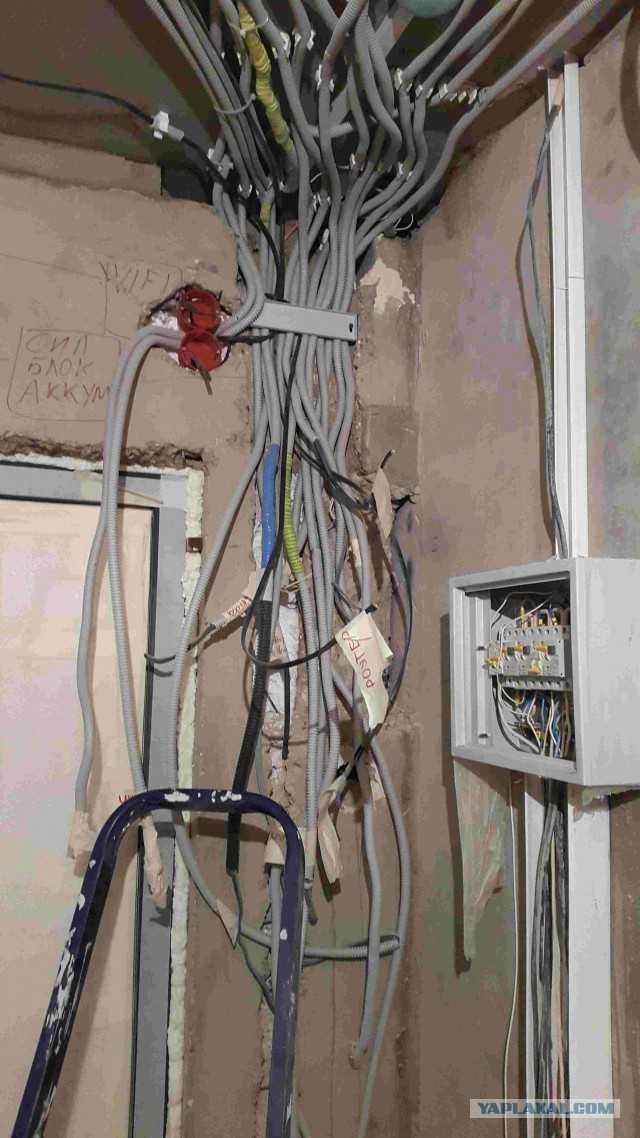

Некачественная проводка — причина пожара

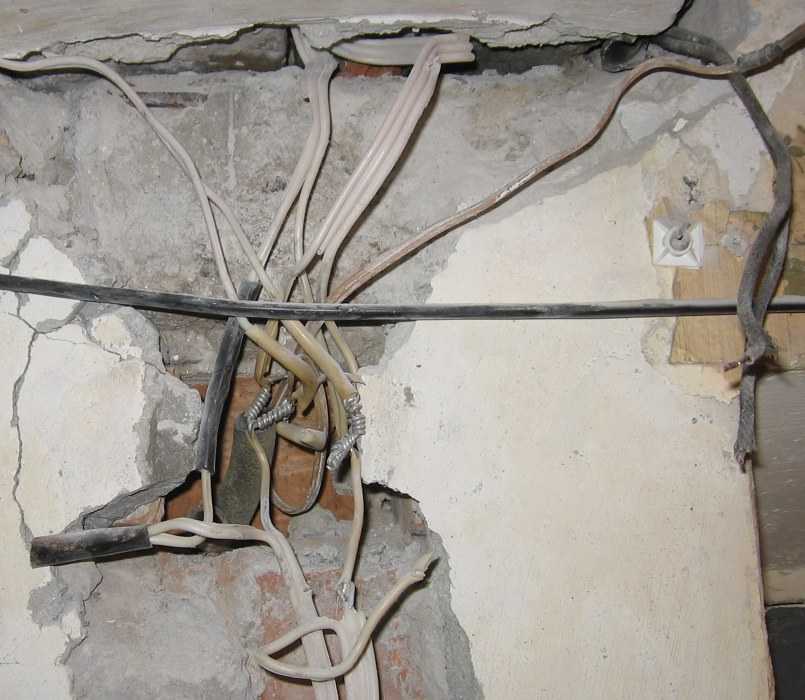

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Медный или алюминиевый

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение кабеля

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.

Сечение жилы,

кв.мм.

                                                        Медные провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0

Сечение жилы,

кв.

мм.

                                                  Алюминиевые провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3

Количество жил

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Качество кабеля

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Марки кабеля

При ответе на вопрос: какой кабель использовать для проводки в квартире, продавцы, как правило, рекомендуют четыре марки:

  • ПВС — Провод в Виниловой оболочке Соединительный;
  • ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский;
  • АВВГ — Алюминиевый кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая;
  • ВВГ — медный кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС — это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ — это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог: если хотите делать ремонт у себя в квартире и не знаете

какой кабель выбрать — ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры — освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/


2) Для юридических лиц – это https://ptk-veles.

in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости Все новости

Велес против фальсификации на рынке кабельной продукции



Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

ввод в частный дом электричества, что лучше выбрать, воздушный кабель, сечения, маркировка, однофазный

Содержание

  1. Из чего делают электрические кабели
  2. Разновидности прокладки проводки
  3. Открытая
  4. Скрытая
  5. Отличие кабеля от провода
  6. Виды проводов для электропроводки
  7. ВВГ
  8. NYM
  9. ПУНП
  10. ВБбШв
  11. Правила выбора кабеля для проводки в доме
  12. Маркировка
  13. Расчет сечения
  14. Мощность
  15. По токовой нагрузке
  16. Расчет по длине
  17. Алюминиевый
  18. Медный
  19. Кабели для подземного ввода
  20. Кабель при прокладке по воздуху
  21. Защита вводного кабеля
  22. Какой провод лучше выбрать для проводки в частном доме
  23. Какие провода не подходят
  24. Полезные рекомендации

Чтобы правильно организовать подачу электроэнергии при строительстве или ремонте, нужно знать, какой провод использовать для проводки в доме. Устройство питающей сети лучше доверить специалисту, но закупку материалов можно сделать самостоятельно. Для этого необходимо помнить основные правила грамотного выбора кабеля.

Из чего делают электрические кабели

Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.

Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.

Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.

Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.

Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Отличие кабеля от провода

Провод — это облегченная конструкция, состоящая из 1-3 изолированных жил. Он менее защищен, чем кабель, и имеет более простое внутреннее устройство.

Кабель — это провод более сложной конструкции. Помимо нескольких отделенных друг от друга жил, он имеет двойной слой изоляции, прокладку, экран и рекомендуется для использования в жилых помещениях.

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

  • ВВГ;
  • NYM;
  • ПУНП;
  • ВБбШв.

ВВГ

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

NYM

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

Недостатком этого провода служит повышенная чувствительность к ультрафиолетовым лучам, вследствие чего его нельзя применять в открытых незатемненных местах.

ПУНП

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

  1. Обеспечивать нужный уровень электро- и пожаробезопасности.
  2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
  3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

  • В (Вр) — поливинилхлорид;
  • П (Пс) — полиэтилен;
  • С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Если маркировка имеет буквы «ож» — жилы однопроволочные, т.е. цельные.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводкиЖилыСуммарная мощность, кВт2,0Площадь сечения, мм²
ОткрытаяИз меди3,30,75
3,71,0
5,01,5
5,72,0
6,62,5
9,04,0
Из алюминия4,62,0
7,04,0
8,56,0
13,010,0
ЗакрытаяМедные3,01,0
4,12,0
5,94,0
7,46,0
11,010,0
Алюминиевые3,02,0
4,64,0
5,76,0
8,310,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

  • 2,3 кВт;
  • 0,6 кВт;
  • 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Кроме того, не стоит забывать о нагреве кабеля. Чем короче отрезок провода, тем больше повышается его температура в процессе работы.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

  • небольшой вес;
  • легкость монтажа;
  • меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

  • улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
  • большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Кабели для подземного ввода

Для ввода электричества в отдельно стоящий дом часто прокладывают кабель, выкопав траншею в земле. При этом нужно учитывать следующее:

  1. Сечение жил должно обеспечивать общедомовую нагрузку как для приборов, включаемых в розетки, так и для освещения. Толщина жил в этом случае составляет не менее 6 мм².
  2. Для подземного ввода нужен экранированный кабель, который предназначен для прокладки в траншее. В противном случае используют металлическую трубу (гофру) типа PND.
  3. При расчете глубины траншеи нужно учитывать промерзание грунта.
  4. Иногда проводку повреждают грызуны.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается. Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Защита вводного кабеля

На входе кабеля устанавливают однофазный автоматический выключатель и УЗО — устройство защитного отключения. Они предназначены для аварийного разрыва электрической цепи при превышении допустимого тока нагрузки. Срабатывание системы отключения означает, что произошло короткое замыкание либо емкость кабеля не позволяет подключать все необходимые приборы.

Какой провод лучше выбрать для проводки в частном доме

Учитывая современные нагрузки на электросеть в связи с включением мощных бытовых приборов, при устройстве или замене проводки рекомендуется использовать медный многожильный кабель.

Для розеток чаще всего используется ВВГ 3х2,5. Даже при одновременном включении всех бытовых устройств он выдерживает нагрузку в 27 А при мощности в 5,9 кВт.

Освещение предполагает меньшие затраты энергии, поэтому к выключателям электрический ток подводят с помощью ВВГ 3х1,5.

В деревянном доме должен быть повышенный уровень пожарной безопасности. Согласно правилам ПУЭ, в этом случае кабель прокладывают в металлических трубах. Недопустимо использовать пластиковый короб.

Какие провода не подходят

Нельзя использовать в жилых помещениях провод ПВС, несмотря на его низкую стоимость, по следующим причинам:

  1. Его жилы многопроволочные, поэтому при соединении отрезков придется лудить и паять каждый проводник. Из-за этого монтаж занимает много времени.
  2. Несколько проводов нельзя прокладывать в одной борозде, в отличие от других кабелей. Каждую линию придется штробить отдельно.

С современными нагрузками не справляются также изделия с маркой ПВВП и ШВВП. Для устройства квартирной проводки устарел кабель ПУНП.

Полезные рекомендации

Советы покупающим электрокабель:

  1. Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
  2. Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
  3. С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
  4. Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Система цветового кодирования электропроводки

Открывая розетку или распределительную коробку, вы можете столкнуться с ошеломляющим набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Понимание цветовой кодировки электропроводки поможет вам узнать назначение каждого провода, чтобы обеспечить вашу безопасность и электрическую систему вашего дома в отличном рабочем состоянии.

Что такое стандарты цветовых кодов?

Соединенные Штаты следуют Национальному электротехническому кодексу® (NEC), американской системе электрических стандартов. Существуют и другие цветовые коды проводов для международного использования. Код NEC представляет собой стандартизированное руководство, которое поможет вам безопасно идентифицировать провод и то, как он будет питать устройство или цепь.

Смотреть сейчас: Понимание системы цветового кодирования электрических проводов

Цветовая маркировка электрических кабелей и проводов

Неметаллические (или NM) электрические кабели на 120 и 240 вольт состоят из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой маркировкой. Оболочка связывает внутренние провода вместе, а ее внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендуемое использование. Например, белая оболочка означает, что внутренние провода имеют размер 14, а желтая оболочка означает, что они имеют размер 12.

Но если посмотреть глубже, цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что белые или серые провода должны использоваться в качестве нейтральных проводников, а оголенные медные или зеленые провода должны использоваться в качестве заземляющих проводов. Помимо этого, существуют общие, принятые в отрасли правила о цвете проводов, которые указывают на их назначение.

 Ель / Екатерина Песня

Черные провода: горячий

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для исходных проводов, по которым питание передается от электрического сервисного щита к месту назначения, например, к источнику света или розетке. Несмотря на то, что вам разрешено использовать белый провод в качестве провода под напряжением, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нулевого или заземляющего провода или для каких-либо иных целей, кроме как для передачи токоведущих электрических нагрузок.

Ель / Марго Кэвин

Красные провода: горячий

Красные провода используются для обозначения горячих проводов.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одним полезным применением красных проводов является соединение между собой проводных детекторов дыма, чтобы при срабатывании одной сигнализации все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: Hot

Когда белый провод дополняется красной или черной цветовой маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой черной или красной изоленты (но могут использоваться и другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухжильном кабеле может быть использован в качестве второго горячего провода в 240-вольтовом приборе или розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется для чего-то другого, кроме нейтрали.

Ель / Марго Кэвин

Неизолированные медные провода: заземление

Неизолированные медные провода являются наиболее распространенным типом провода, используемого для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток проходит обратно к земле или земле. Неизолированные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и светильники, а также к металлическим корпусам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не нуждаются в заземлении.

Ель / Марго Кэвин

Зеленые провода: заземление

Зеленые изолированные провода иногда используются для заземления.

Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод ни для каких целей, кроме как для заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтральный

Белый или серый цвет обозначает нейтральный провод.

Осматривая белый или серый провод, убедитесь, что он не обмотан изолентой. Это укажет на горячий провод. Старые провода иногда могут терять изоленту. Таким образом, если внутри коробки есть незакрепленная петля ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтральный может быть опасно обманчивым, так как подразумевает неэлектрифицированный провод. Важно отметить, что нейтральные провода также могут передавать энергию и могут вызвать у вас поражение электрическим током. В то время как провода, обозначенные как «горячие» (черные или красные изолированные провода), передают питание от панели обслуживания (коробка выключателя) к устройству, нейтральные провода передают питание обратно к панели обслуживания. Таким образом, как горячие, так и нейтральные провода могут привести к поражению электрическим током и травмам.

Ель / Марго Кэвин

Синий и желтый провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

Ель / Марго Кэвин

Синие и желтые провода редко встречаются в кабеле NM. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Типы, размеры и монтаж электропроводки

Перейти к основному содержанию

Преодолейте свой страх перед работой с электропроводкой, ПОНИМАЯ основы электромонтажных работ и устанавливая проводку с тремя переключателями.

Добавить фильтр

  • Электрическая система
  • com/house-and-components/systems/electrical-system/wiring/?_house-components=systems»> Системы
  • Электропроводка
  • сделай сам
  • Как
  • Электрический
  • Кончик
  • Техники
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skill-levels=pro»> Про
  • Номера
  • Электрики
  • Части дома
  • Обзор
  • Умный дом
  • com/house-and-components/systems/electrical-system/wiring/?_house-components=breaker-boxes»> Коробки выключателя
  • Устройства
  • Светильники
  • Сад
  • Освещение
  • Ремоделирование
  • com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=tools-supplies»> Инструменты и расходные материалы
  • Дворовые и садовые постройки
  • Техника
  • Подвал
  • Плотницкие работы
  • Зажимы
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=countertops»> Столешницы
  • Вдохновение
  • Кухня
  • Вилки и розетки
  • Стены
  • Воздушные компрессоры
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=air-tools»> Пневматические инструменты
  • Амазонка
  • Яблоко
  • Ванная комната
  • Спальня
  • Бренды
  • com/house-and-components/systems/electrical-system/wiring/?_trades=carpenters»> Плотники
  • Ковер
  • Потолок
  • Циркуляр
  • Шкаф
  • Строительная промышленность
  • com/house-and-components/systems/electrical-system/wiring/?_topics=decor»> Декор
  • Дизайн
  • Столовая
  • Посудомоечная машина
  • Дверные звонки
  • Сверла
  • Гипсокартон
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skills=drywall-cutting»> Резка гипсокартона
  • гипсокартон
  • Защита глаз
  • Защита лица и головы
  • Гостиная
  • Смесители
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=fireplace»> Камин
  • Обрамление
  • Меблировка
  • Садовые инструменты и принадлежности
  • Снаряжение и одежда
  • Google
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_tools-gear-equipment=hammers»> Молотки
  • Ручной инструмент
  • Защита слуха
  • Подрядчик ОВКВ
  • Присоединение
  • Ламинат
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=light-switches»> Выключатели света
  • Гостиная
  • Металлообработка
  • Митра
  • Новости
  • Картина
  • com/house-and-components/systems/electrical-system/wiring/?_outdoors=paths»> Пути
  • Плантаторы
  • Сантехники
  • пруды
  • Силовое оборудование
  • Кровельщики
  • Маршрутизаторы
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_topics=safety»> Безопасность
  • Экономить деньги
  • Пилы
  • Сбрасывать
  • Сайдинг
  • Рулетки и линейки
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_skills=taping»> Тейпирование
  • Текстура
  • Подрезать
  • Окна
  • Инструменты и расходные материалы для деревообработки
  • Верстаки
  • familyhandyman.com/house-and-components/systems/electrical-system/wiring/?_house-components=workshop»> цех

ПОДПИСАТЬСЯ И СОХРАНИТЬ

Годовая подписка всего за 10 долларов!

Подпишитесь сейчас

19 полезных советов по выполнению электромонтажных работ своими руками

Ознакомьтесь с этими приемами, прежде чем приступать к выполнению электромонтажных работ дома.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 19

Семейный мастер на все руки

Легко читаемые автоматические выключатели

Мне пришлось отключить несколько автоматических выключателей в моем подвале, и мне было трудно увидеть выбитые цифры на электрическом щите, потому что там было довольно темно. Устав щуриться, я решил сделать их более заметными с помощью небольшого количества белого малярного герметика. Я поставил мазок на каждую из цифр и стер лишнее пальцем, оставив после себя легко читаемые цифры. — Кейси Оверленд

Кроме того, не забудьте узнать о безопасности коробки выключателя.

2 / 19

Семейный мастер на все руки

Лучший способ проверить выключатели-выключатели

Я предпочитаю маркировать свои выключатели и розетки, чтобы было легко понять, какой выключатель отключать, когда мне нужно заменить выключатель или розетку. Когда я переехал в новый дом, мне пришлось все маркировать заново. Помощника у меня не было, поэтому я использовал радио.

Включил в розетку и включил музыку. Затем я щелкал выключателями, пока радио не выключилось. Адаптеры патронов для лампочек со встроенными розетками по бокам помогли идентифицировать цепи освещения. У меня все было расписано за час. — Коллин Грейс

Узнайте, как обращаться с переполненными электрическими панелями.

3 / 19

Семейный мастер на все руки

Простой способ сохранить ваши розетки во время деревообработки

Я много шлифовал на своем верстаке, и все опилки постоянно попадали в розетку и мешали электрическому контакту. Теперь я наклеиваю полоску липкой ленты на неиспользуемые розетки и заменяю ее по мере необходимости. Выходные полосы служат намного дольше! — Элен Лезель

4 / 19

Семейный мастер на все руки

Этот удлинитель обязательно должен быть в вашей мастерской

Некоторое время назад я создал зарядную станцию, где я мог собрать кучу своих зарядных устройств для аккумуляторов. Все зарядные устройства были подключены к одному удлинителю. Это действительно помогло организовать мой магазин, но меня всегда раздражало, что все эти зарядные устройства оживали, когда я включал удлинитель, даже когда мне нужно было зарядить только одну батарею. Ничего страшного, если зарядные устройства разряжены, но я часто оставляю батареи в подставке до тех пор, пока они снова не понадобятся.

Я решил проблему, купив удлинитель с отдельным выключателем для каждой розетки. Есть несколько брендов, доступных онлайн. Я купил модель Tripp Lite TLP76MSGB. Шесть розеток переключаются, а одна остается включенной все время, и все семь имеют защиту от перенапряжения. — Фрэнк Томас

5 / 19

Семейный мастер на все руки

Переверните выключатель

Чтобы сократить количество подключений, отключений и переворачиваний выключателей, попробуйте следующее решение: разветвитель питания с отверстиями на задней панели для крепления к боковой части шкафа. Есть выключатель, который включает и выключает розетки.

Включите лампу и пропылесосьте, чтобы, когда вы щелкаете выключателем на полосе, они обе включались. Затем запустите пилу, и вы готовы к работе. Не пытайтесь подключить слишком много вещей; большинство полосок рассчитаны всего на 15 ампер. — Ken Collier

Узнайте больше о сетевых фильтрах для всего дома.

6 / 19

Используйте мелочь для определения размеров проводов

При добавлении розетки необходимо использовать провода того же сечения, что и существующая проводка. Как узнать, какая у вас старая проводка — 12-й или 14-й калибр? Простое визуальное решение упрощает задачу.

12-й калибр имеет толщину пятицентовой монеты, а 14-й калибр — толщину десятицентовой монеты. Кроме того, посмотрите на выключатель для рассматриваемой цепи, чтобы узнать, является ли он 15-амперным или 20-амперным выключателем. Для 20-амперной цепи требуется сечение провода 12 калибра или больше.

7 / 19

Самодельный шаблон для выравнивания двойного переключателя

Избавьтесь от проб и ошибок при выравнивании двойных переключателей. Создайте кондуктор, просверлив 1/2 дюйма. отверстия в двойной крышке для доступа к крепежным винтам устройства.

Выровняйте накладку над выключателем или розеткой и плотно завинтите выключатели через отверстие 1/2 дюйма. отверстия. Снимите приспособление и прикрепите «настоящую» накладку. — Уоллес Л. Траут

8 / 19

Семейный мастер на все руки

Инструмент, облегчающий скручивание проводов

Если вам нужно соединить несколько проводов или проводов большого сечения, скручивание коннекторов проводов вручную может стать настоящим испытанием, даже если на них есть крылья. У нескольких производителей есть инструменты, облегчающие работу, но нам особенно нравится этот инструмент от Ideal Industries.

Компания Ideal добавила углубления в ручки нескольких своих отверток, разверток для труб и других инструментов. Вы просто вставляете разъем провода в звездообразную выемку, как показано на рисунке. Углубление и большая резиновая рукоятка инструмента значительно облегчают скручивание проводов.

9 / 19

Семейный мастер на все руки

Невидимые зажимы для проводов

Протягивая телефонный провод вокруг дверной рамы, сделайте самодельные зажимы для проводов из прозрачной пластиковой бутылки из-под газировки.

Разрежьте бутылку на части размером 1-1/2 x 1 дюйм. полоски. Ослабьте обшивку небольшой монтировкой, оберните пластик вокруг проволоки и вставьте ее между стеной и обшивкой. Если зажим не прилегает плотно, удерживайте его на месте, вбив гвоздь 4d в накладку через пластик. — Грег Смитсаймон

10 / 19

Семейный мастер на все руки

Спрячьте шнуры дома

Я решил повесить телевизор с плоским экраном на стену, а игровые компоненты расположить внизу на низком столике. Единственным недостатком была куча неприглядных шнуров, свисающих со стены.

Чтобы спрятать шнуры, я соорудил из фанеры решетку и покрасил ее под цвет стен. Я использовал 1/2 дюйма. фанера для задней и боковых сторон и ДВП для передней панели. — Джон Фонтейн

11 / 19

Семейный мастер на все руки

Пайка проводов стала проще

Я немного занимаюсь пайкой в ​​качестве хобби, и у меня всегда возникают проблемы с соединением проводов при их пайке — даже когда я использую зажимы типа «крокодил», чтобы удерживать элементы на месте. Я обнаружил, что простая шайба упрощает задачу.

Я зажимаю провода с каждой стороны стиральной машины зажимами типа «крокодил». Отверстие в шайбе дает мне почти 360-градусный доступ к паяному соединению. — Джозеф Джонсон

Вот как починить шнур, пожеванный домашним животным.

12 / 19

Easy Sheathing Stripper

Снимите оболочку электрического кабеля с помощью вспарывателя! Проведите рыхлителем вверх по кабелю, чтобы разрезать оболочку и обнажить внутренние провода. —  Martie Tompkins

Узнайте больше о зачистке проводов здесь.

13 / 19

Family Handyman

Новое применение шпилек

Используйте старые заколки-невидимки для прокладки небольших динамиков или других проводов вдоль плинтусов и других молдингов. Отрежьте один конец заколки-невидимки, чтобы она легко входила в зазоры, удерживая проволоку. Вот еще одно отличное применение заколкам-невидимкам.

14 / 19

Семейный мастер на все руки

Подставка для пайки

Вы когда-нибудь пробовали держать в одной руке два провода, а в другой катушку с припоем, а также управлять паяльником? Пайка более эффективна с помощью этого замечательного совета от читателя Рэнди Уитмайера.

Отрежьте пару шестидюймовых кусков проволоки от вешалки и обожмите на концах зажимы типа «крокодил». Просверлите отверстия в плате, вставьте провода зажима типа «крокодил» и зажмите концы проводов, которые вы припаиваете. Теперь у вас есть две свободные руки, одна для пистолета, а другая для припоя.

15 / 19

Жидкая изолента может спасти ваше сломанное зарядное устройство для телефона

Зарядные кабели для сотовых телефонов обычно служат всего несколько лет, после чего изоляция на концах начинает изнашиваться. Сменные кабели стоят от 8 до 30 долларов, но есть и более дешевое решение.

Если изоляция треснула, но медный провод внутри остался целым, попробуйте заклеить трещину парой слоев жидкой изоленты. Бренды Performix и Gardner Bender получают множество положительных отзывов в Интернете. Просто дайте кабелю полностью высохнуть, прежде чем он что-либо коснется.

Плюс: ознакомьтесь с этими 37 удивительными полезными советами, которые можно выполнить менее чем за 5 долларов.

16 / 19

Семейный мастер на все руки

Накройте электрические коробки при снятии попкорна с потолка

Отключите питание всех электрических распределительных коробок в потолке и заклейте их малярной лентой, чтобы сохранить проводку сухой, когда брызгаете водой на попкорн, пока вы удаляете текстуру с потолка.

Накройте стороны распределительной коробки лентой, затем обрежьте по периметру канцелярским ножом, стараясь не порезать провода.

17 / 19

Используйте пламегаситель при пайке

Не выполняйте пайку рядом с деревом или другим легковоспламеняющимся материалом, не защитив его от пламени. Используйте пламегаситель. Получите эти маленькие огнестойкие одеяла. Вы вешаете один за стыком, над которым работаете, чтобы изолировать горючий материал и помочь предотвратить пожар. В крайнем случае вместо него можно использовать кусок листового металла.

Смачивание области вокруг места пайки водой из пульверизатора также помогает предотвратить возгорание. В качестве меры предосторожности держите под рукой огнетушитель. Кроме того, эти 11 советов по пожарной сигнализации могут спасти вам жизнь.

18 / 19

Предоставлено Dremel

Удобная бутановая горелка

Идеальная для пайки бутановая горелка Dremel VersaTip предлагает семь функций в комплекте из 14 предметов. И это поможет домашним мастерам получить детали, которые им нужны в проектах, включая плавление, сварку, усадку, резку и даже удаление краски.

19 / 19

Семейный мастер на все руки

Держите низковольтные провода подальше от электрических кабелей

Заманчиво протянуть низковольтные провода, такие как коаксиальные и Cat-5e, через существующие отверстия, занятые электрическими кабелями, но не делайте этого! Несмотря на изоляцию, ток высокого напряжения может мешать сигналу в низковольтных проводах. Это может привести к плохому приему телепередач или ненадежному телефону и Интернету.

Просверлите новое отверстие, удерживая новый низковольтный провод на расстоянии нескольких дюймов от электрических кабелей. Можно прокладывать низковольтные провода перпендикулярно кабелям, а также можно прокладывать низковольтные провода рядом с электрическими проводами, заключенными в кабелепровод или металлическую оболочку.

Далее рассмотрим лучшие способы спрятать низковольтную проводку.

Первоначально опубликовано: 05 января 2021 г.

Базовая электрическая проводка для дома, размеры проводов и пожарная сигнализация

При электропроводке в доме есть много типов проводов на выбор, некоторые медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении. В целом, однако, есть только пара разновидностей, используемых для проводка жилого дома.

Romex Cables



Romex (показан желтым цветом выше) — торговое название типа электрический проводник с неметаллической оболочкой, т. обычно используется в качестве ответвления жилой разводки. На самом деле, Romex будет быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены несколько основных фактов о проводке Romex:

  • Romex™ тип жилой проводки, классифицируемый по Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
  • Проводники
  • NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. покрытие на кабеле NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажных средах, таких как подвалы.
  • Подземные фидерные проводники похожи на NM и Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый сердцевину и не может быть «прокручен» между пальцами.

Следующие правила NEC применяются к Romex проводники:

  • Они должны быть защищены, закреплены и закреплены коробки устройства, распределительные коробки и светильники.
  • Поддерживающие устройства, которые могут повредить кабели, такие как согнутые гвозди и перегруженные скобы не допускаются.
  • Кабели
  • NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому правило может провисать и уязвимы для повреждений.
  • Они предназначены для постоянной проводки в домах и не следует использовать в качестве замены проводки прибора или удлинители.

Romex используется для большинства осветительных и розеток цепи в вашем доме. Romex будет иметь маркировку «12-2» или «12-3». Первая цифра указывает на сечение провода. Обычно вы выбираете 10, 12 или 14 калибр. Секунда число указывает количество проводников. 12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод провод для заземления. У Romex 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных выключателей света, которые рассматриваются позже.

12 калибр Romex рассчитан на 20 ампер и обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых применения, рассчитан на 15 ампер и имеет серую рубашку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей. сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. это очень распространено сейчас-дней, а не работает 14 калибра. В дополнение к Romex, электропроводка дома также требует несколько больших калибровочные провода для приборов большой мощности. Ваш кондиционер или электрическая плита попадет в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

Модельный ряд
Калибр проволоки или тип Номинальная сила тока Общее использование
14-2 Ромекс 15 А Цепи освещения
12-2 Ромекс 20 А Цепи освещения и розеток, холодильник
10-2 Ромекс 30 А Электрический водонагреватель, плинтусные нагреватели
10-3 Ромекс 30 А Электрическая сушилка для белья
Кабель диапазона 6/3 Cu 50 А, тепловой насос, электрический по требованию Водонагреватель
2 Калибровочная медь 100 А Центральное электрическое отопление
AL 1/0 SER 100 А Алюминий 1/0-1/0-1/0-2 Сервисный питатель провод для щита 100 А
АЛ 4/0 СЕР 200 А Алюминий 4/0-4/0-4/0-2/0 Служебная фидерная проволока для Панель выключателя 200А

Чтобы точно определить, сколько ампер вы можете использовать через провод определенного калибра и для получения более подробной информации о выборе Соответствующая проводка манометра нажмите здесь.

Общие электрические Схемы подключения

Часто задаваемые вопросы по электротехнике

Калибр проводов и напряжение Калькулятор дропа

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 гг.) Электротехнические инструкции и нормы

Предварительный ввод Электрический и тяговый кабель

Выключатели и Предохранители

Типы проводов и размеры

Сервис

Электрика — установка основной линии обслуживания

Пожар/дым Установка сигнализации

Проводка дверного звонка

Проводка телефона

Низковольтная проводка

Выводы кабелей

Нажмите на значки ниже, чтобы получить наши Соответствует NEC ® Электрические характеристики Calc Elite или Electric Toolkit, оба для Android. Electrical Calc Elite предназначен для решения многих ваших общих проблем. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.



6 типов электропроводки для вашего дома

Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.

Кабель и провод

Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

  • один или несколько «горячих» (токонесущих) проводов
  • нулевой провод
  • провод заземления

1. кабель NM

Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки. Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

  • 6-калибр, 55-амперные цепи поставляются с черной оболочкой
  • 8-калиберные, 40-амперные цепи поставляются с черной оболочкой 30-амперные цепи поставляются с оранжевой оболочкой
  • Цепи 12 калибра, 20 А поставляются с желтой оболочкой
  • Цепи 14 калибра, 15 А поставляются с белой оболочкой

Серая оболочка предназначена для подземных (UF) кабелей.

2. Бронированный кабель

Когда дело доходит до электропроводки дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.

Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.

3. Подземный питательный кабель

UF (подземный питатель) — это кабель NM, специально разработанный для влажных мест и непосредственного прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.

Этот тип кабеля обычно используется для питания наружных светильников и состоит из изолированного горячего и нейтрального провода, а также оголенного провода заземления. В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой. Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.

5. Провод THHN/THWN

Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.

  • Горячие провода черного, оранжевого или красного цвета;
  • Нейтральные провода белые или коричневые;
  • Провода заземления зеленого или желто-зеленого цвета.

Что касается изоляции, буквы обозначают ее свойства:

  • T означает термопласт;
  • H означает термостойкий, а HH означает очень термостойкий;
  • W означает Номинальный для влажных помещений;
  • N означает с нейлоновым покрытием для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам. Поскольку это провода цепи, их нельзя трогать при включенных цепях.

6. Телефон и кабель передачи данных

Телефоны и интернет-провода используют низковольтные провода. Хотя наиболее распространенным типом кабеля для этого является Cat (Category) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и является наиболее эффективным типом для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую пропускную способность и качество, чем стандартный телефонный провод.

Несмотря на то, что проводка данных не находится под высоким напряжением, по-прежнему опасно соприкасаться проводкой данных с домашней проводкой. Так что относитесь к нему бережно и не касайтесь оголенных проводов.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу же по телефону 310-800-2401

Имя *

Фамилия *

Электронный0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Рассылок

Penna Electric
4825 Rosecrans Ave
Hawthorne, CA

Наши рабочее время

MO-FR: 8 утра-5PM
SAT: Закрыто
Sun: SLECT

. Блог

07.03.2019

19 комментариев



Ручка и трубка

Ручка и трубка

Проводка с ручкой и трубкой была самым первым типом бытовой проводки, которая была установлена.

В нем используется только два проводника на цепь, а это значит, что нет заземляющего проводника, что само по себе является причиной для его отрыва.

Его следует заменить по нескольким причинам:

1. Он очень старый и, следовательно, хрупкий.
2. Эти провода греются сильнее, чем современные электрические схемы, поэтому нельзя ставить изоляцию в стене вокруг них. Это означает, что вы не можете изолировать свой чердак или внешние стены. Если вы это сделаете, это серьезная опасность пожара.
3. Скорее всего провода перегружены. Новые дома имеют в среднем от 20 до 42 контуров. Когда ручка и трубка были вставлены, никто даже не предполагал, какую электрическую нагрузку вы будете на них возлагать. В то время в большинстве домов было в лучшем случае четыре цепи.
4. Коробки, в которых размещалась проводка ручки и трубки, розетки и лампы, слишком малы. Изоляция на проводах неизбежно разрушится и вызовет короткое замыкание.
5. Малейшее повреждение проводки, например, замена лампы или розетки, само по себе может привести к пожару из-за ее хрупкости.
6. Проводка не имеет цветовой маркировки, поэтому очень вероятно, что лампы или розетки подключены наоборот.
7. Это гораздо большая опасность поражения электрическим током, чем новая проводка.
8. Это большой . Многие страховые компании не будут покрывать или отменят вашу страховку домовладельцев.
9. Это действительно снижает стоимость вашего дома, многие люди откажутся покупать тот, в котором он есть.
10. Для правильной работы некоторых электронных устройств требуется заземляющий провод, поэтому вы можете подвергать свои гаджеты чрезмерной нагрузке.
11. Ваша безопасность и ваша семья находятся под угрозой.

Лучше всего найти квалифицированного электрика или подрядчика и разработать план. Если вы не сносите все внутренние стены, чтобы обнажить провода, довольно сложно заменить их новой проводкой. Возможно, будет проще заменить одну цепь за раз, потому что для завершения каждой секции требуется время.

Стены иногда можно «ловить», то есть стратегически находить способы протянуть новые провода с минимальным повреждением стен. Стоит он недешево, но в итоге выглядит так, как будто он был там всегда.

Другой вариант – использовать провод с проволочной формой. Некоторым это не нравится из эстетических соображений, но, вероятно, это дешевле. Как только все ручки и трубки будут постоянно обесточены, вы сможете нормально (и безопасно) изолировать свой дом.

Вы будете спать лучше, зная, что электропроводка в вашем доме не бомба замедленного действия.


Провод с тканевой изоляцией

Это пример проводки с тканевой изоляцией, где ткань непосредственно наматывается на металлический проводник

Тканевая электропроводка используется в старых домах и является предшественником современной электропроводки (Romex). По сути есть два типа. Один тип имеет заземляющий проводник. Другой нет.

Тканевый провод без дополнительного провода заземления не позволяет использовать трехконтактные розетки без защиты от замыкания на землю. Одно можно сказать наверняка. Эти провода довольно старые. Их не устанавливали в домах более 50 лет. Проводка имеет очень старую прорезиненную изоляцию и бумагу, которая, скорее всего, уже пришла в негодность.

Если у вас есть проводка такого типа, я бы отдал ее на оценку профессионалу, чтобы определить ее целостность и определить, что вы можете сделать, чтобы снизить риск возгорания или ее необходимо переделать.

Второй тип матерчатого провода имеет дополнительный провод, называемый заземляющим проводником оборудования, или просто заземленным большинством людей. Этот провод является шагом вперед по сравнению с 2-проводным. Вы можете использовать розетки с тремя штырями, и провод немного безопаснее. Я бы оценил его, чтобы определить, не гниет ли изоляция. Если вы перемещаете провода в коробке, а изоляция начинает отваливаться, то нужно что-то делать. Существует реальная пожароопасность. Старый дом со старой проводкой требует квалифицированной оценки для разработки плана по повышению безопасности.

Также возможно, что с проводкой все в порядке, и ее вообще не нужно обновлять. Однако, скорее всего, у вас недостаточно цепей, и вы отключаете выключатели. Во многих случаях добавление нескольких новых цепей для снятия нагрузки со старых может действительно помочь.

Дуговые выключатели могут быть недорогим краткосрочным решением для противопожарной защиты старой проводки. В случае неисправности они разомкнут цепь быстрее, чем обычный выключатель. Это может быть временное решение до тех пор, пока не будут установлены новые схемы вместо старых.


Romex — проводка для современного дома

Romex — это наиболее распространенный тип проводки для жилых помещений. На этом изображении мы видим провод калибра 12, заключенный в желтую оболочку, провод калибра 14 белого цвета

Romex — современный стандарт бытовой электропроводки. Его техническое название — неметаллический кабель или кабель NM. Новейший вид — NM-B. NM-B — это новый стандарт, поэтому, если у вас установлена ​​новая проводка, вы получите именно его.

Важно знать, что эта проводка при правильном монтаже очень надежна и должна прослужить десятилетия.

В отличие от ручки и трубки или какой-либо старой матерчатой ​​проводки, у romex всегда есть заземляющий провод, что делает его более безопасным как с точки зрения пожаробезопасности, так и с меньшей вероятностью допустить, чтобы кто-то был поражен электрическим током.

Внешняя оболочка скользкая и упрощает установку. Единственная проблема заключается в том, что кабель относительно мягкий и может быть поврежден гвоздем или шурупом, вбитым в стену. Важно знать, что если вы видите электрика, устанавливающего romex, то он должен проходить через самый центр шпилек.

Расстояние от торца шпильки с обеих сторон должно составлять 1 1/4 дюйма.  Если это невозможно, необходимо надеть на проволоку защиту для гвоздей (стальную пластину), чтобы никто не мог ее использовать. гвоздь или шуруп.

Во всех новых жилых установках дуговые выключатели требуются в большинстве цепей в вашем доме.  Эти выключатели не сработают, если провод поврежден или неправильно установлен. Рекомендуется иметь их поставить в существующих домах, потому что они действительно помогают предотвратить электрические пожары.0003

Хорошей новостью является то, что если вы видите, что ваша сервисная панель заполнена проводами romex, вы можете быть уверены, что проводка не такая уж старая и уж точно не гниющая.


Металлический кабель

Металлический кабель — MC в основном используется в коммерческих условиях, но может также использоваться в жилых помещениях, где проводка должна быть более защищенной

Металлический кабель — BX
Нередко см. металлические кабели в домах. Если вы посмотрите на свою сервисную панель, вы обычно увидите, что проводка выходит наружу, если только ваша панель не утоплена.

Старый тип металлического кабеля называется кабелем BX. Кабель BX имеет очень прочную стальную внешнюю оболочку.
Внутри этих кабелей не было заземляющего провода. Вместо этого в качестве заземляющего пути используется сама внешняя оболочка.

Есть хорошие и плохие новости об этом типе кабеля. Хорошей новостью является то, что он очень прочный, и в случае короткого замыкания он должен отключить прерыватель с очень низкой вероятностью возникновения пожара. Плохая новость заключается в том, что изоляция отдельных проводов не так долговечна, как новая изоляция. Следовательно, из-за его возраста нередко открывать коробку с лампочкой, выключателем или розеткой и обнаруживать, что при перемещении проводов изоляция начинает крошиться. Если это так, то проводку следует обновить.

Я рекомендую домовладельцам в краткосрочной перспективе немедленно установить дуговые выключатели, чтобы обеспечить некоторую защиту цепей. Не стоит рисковать электрическим пожаром. Скорее всего, в старом доме стены выполнены из дерева и гипса, и они не такие огнеупорные, как более новая конструкция.

Металлический кабель — MC
Кабель MC новее, чем BX. У них есть отдельный провод заземления, и это хорошо. Эти кабели прочнее своих неметаллических собратьев. следовательно, они более устойчивы к гвоздям или шурупам, а также к другим случайным контактам. Его часто можно увидеть в гаражах и недостроенных подвалах. неметаллические кабели, как правило, не должны прокладываться на поверхностях, где они подвержены повреждениям, поэтому предпочтительным методом являются кабели MC/AC.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
