Выбор кабеля для электропроводки в доме

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

Минусы	Плюсы
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет	· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля

Минусы	Плюсы
· высокая стоимость	· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки	Суммарная мощность нагрузки	Сечение провода	Автоматический выключатель
Освещение	до 2,2 кВт	1,5 мм²	до 10 А
Группа розеток	до 3,5 кВт	2,5 мм²	до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)	от 3,5 кВт	от 2,5 мм² и выше	от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Разводка кабеля в частном доме | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

При построении систем электроснабжения в частных домах и на любых других объектах среди прочих решаются 3 важные задачи:

•    какую использовать схему (тип) разводки электропроводки,
•    какой выбрать кабель для дома,
•    каким образом его прокладывать.

В этой статье мы постараемся разобраться во всех этих вопросах.

Как проложить кабель в частном доме: схемы разводки

В настоящее время применяются 3 основные схемы разводки электропроводки. Стоит отметить, что выбор в пользу той или иной схемы не зависит от типа электрифицируемого объекта. Это может быть не только частный дом (причем неважно, из какого материала тот построен — кирпича, древесины, бетона и т. д.), но и квартира, офис или даже хозяйственная постройка.

Итак, схемы…

1.    «Звезда»
Схема типа «звезда», иногда также именуемая как «бескоробочная» или «европейская», предполагает подведение электропроводки к каждому электроприбору (розетка, выключатель и т. п.) в отдельности из одной точки — источника электропитания (например, от распределительного щитка). Другими словами, каждая розетка (группа розеток) или точка освещения в доме имеет свою собственную независимую кабельную линию. Именно схема «звезда» задействуется для реализации систем наподобие «умный дом».

Основным преимуществом данного типа разводки является высокий уровень безопасности и надежности. Если в сети произойдет короткое замыкание, то оно выведет из строя лишь один из всех проводов в доме, который можно будет легко заменить.

Среди недостатков — высокие расходы на приобретение электропроводки (здесь ее может потребоваться в 3–4 раза больше, чем в случае с двумя другими схемами) и оплату труда рабочих (самостоятельная реализация схемы невозможна без определенных навыков в области электромонтажа).

Схема также предполагает установку в распределительном щитке автоматических выключателей (в идеале) для подключения каждого кабеля по отдельности. Выполнение этой процедуры также не представляется возможным без наличия определенных навыков.

2.    «Шлейф»
В плане конструктивных особенностей схема «шлейф» повторяет таковые схемы «звезда». Однако в этом случае кабель для разводки по дому питает не один отдельный электроприбор, а несколько. Электрические точки в этом случае подключаются к проводке последовательно.

Схема «шлейф» имеет меньшую надежность, т. к. повреждение кабеля на одном из участков может потребовать замену всей линии (как до, так и после поврежденного участка). Тем не менее этот тип разводки не требует столь высоких денежных и трудозатрат, как в случае с предыдущей схемой.

3.    «Распределительные коробки»
Данный тип разводки наиболее распространен. Заключается схема в использовании распределительных коробок, устанавливаемых в здании перед группой электроприборов (например, на входе в комнату). В большинстве случаев к каждой отдельной электрической точке от коробки прокладывается свой собственный кабель (т. е. соединение «точек» с коробкой осуществляется по схеме «звезда»). Также к кабелю от распределительной коробки могут быть подключены несколько точек (т. е. по принципу схемы «шлейф»).

Тип разводки, предполагающий использование распредкоробок, проще и дешевле в реализации, имеет достаточно высокий уровень надежности и безопасности.

Как проложить кабель в частном доме: способы монтажа электропроводки

Выбор того или иного способа монтажа электропроводки зависит от множества факторов, основным из которых является материал стен.

Скрытый монтаж
В  случае если строение выполнено из кирпича или бетона (т. е. дом каменный),  обычно используется скрытый способ монтажа, предполагающий прокладку кабеля для дома внутри стен или в слое штукатурки. В перекрытиях (стенах и потолке) проделываются инженерные отверстия и штрабы, в которые затем укладываются проводка. После укладки электропроводки штрабы заделываются слоем цемента, алебастра или шпаклевки.

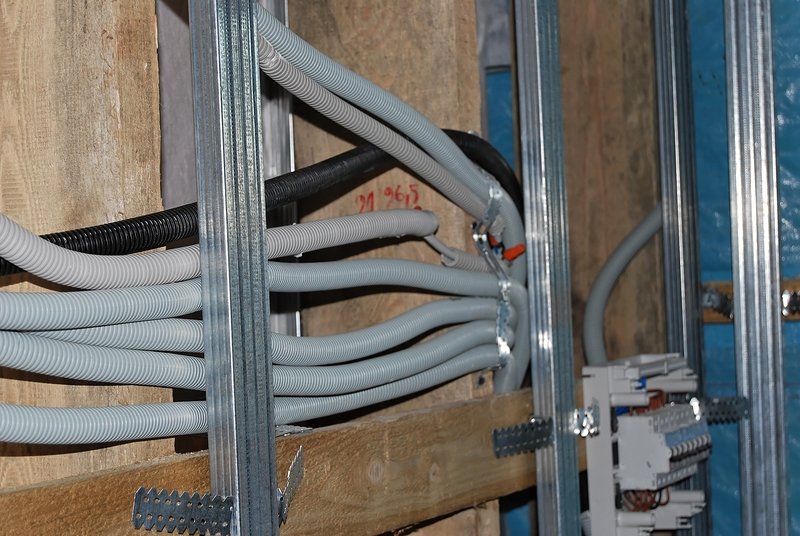

Существует еще одна разновидность скрытого монтажа, предполагающего прокладку за гипсокартоном или другим отделочным материалом. В этом случае электропроводка укладывается в гладких или гофрированных трубах.

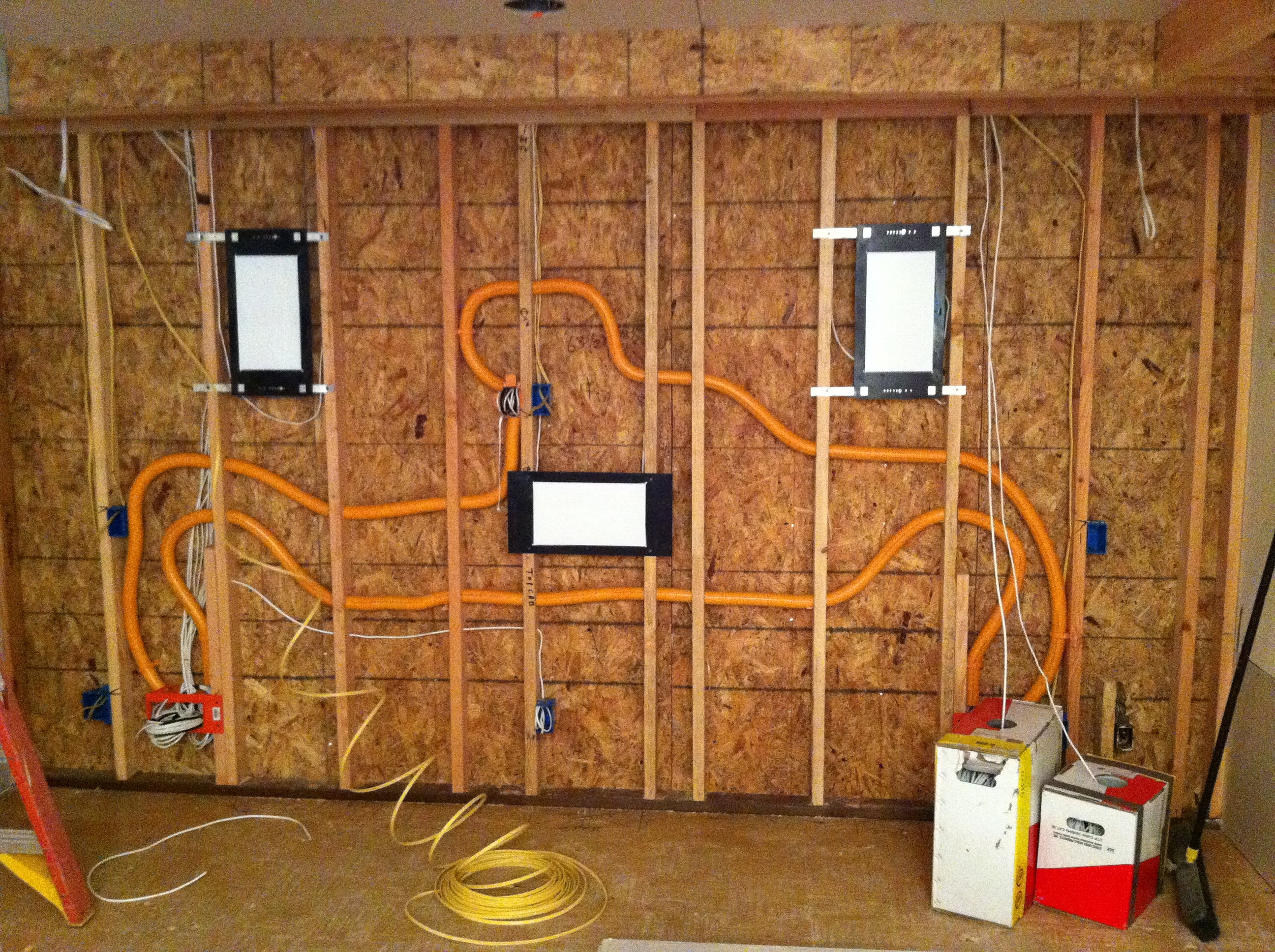

Скрытый монтаж также применяется и в случае с деревянными домами, однако здесь требуется использование кабель-каналов с высоким уровнем пожарной безопасности (обычно используются металлические лотки или трубы).

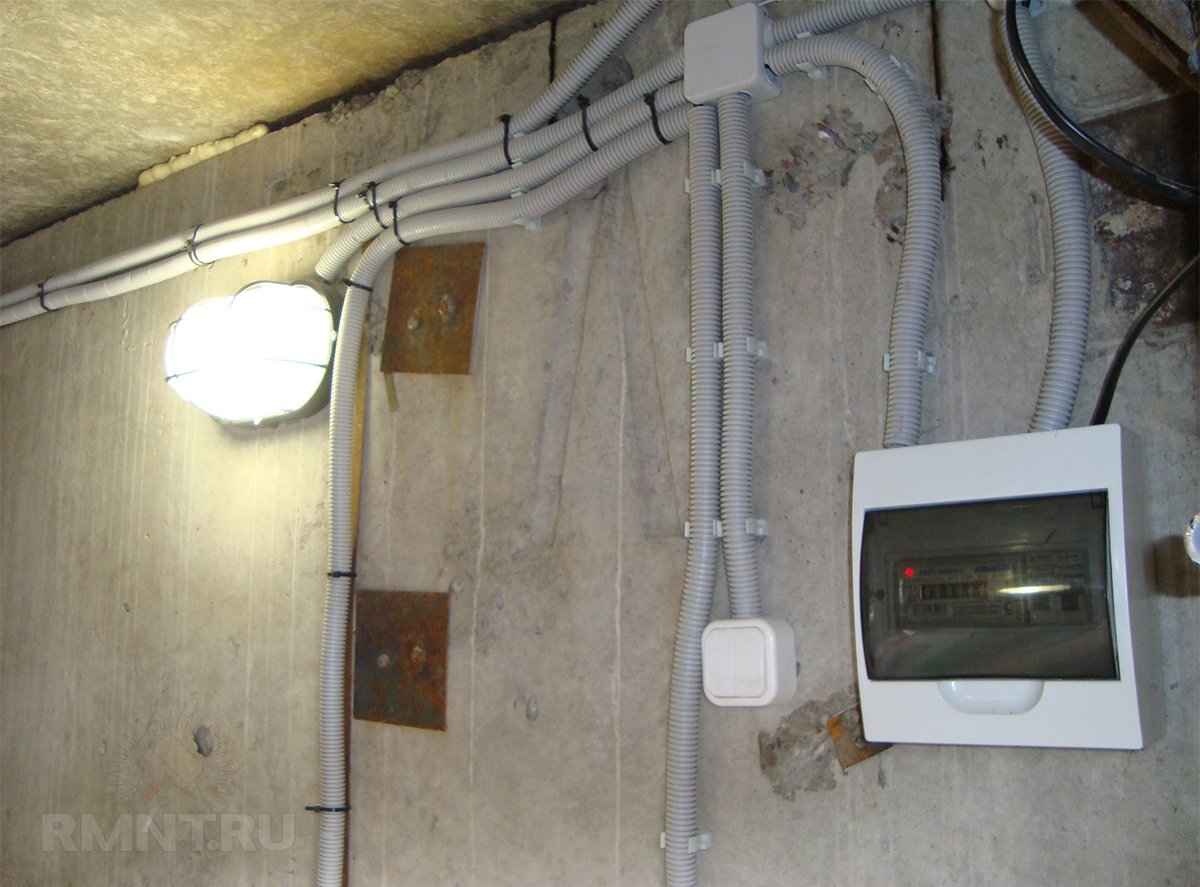

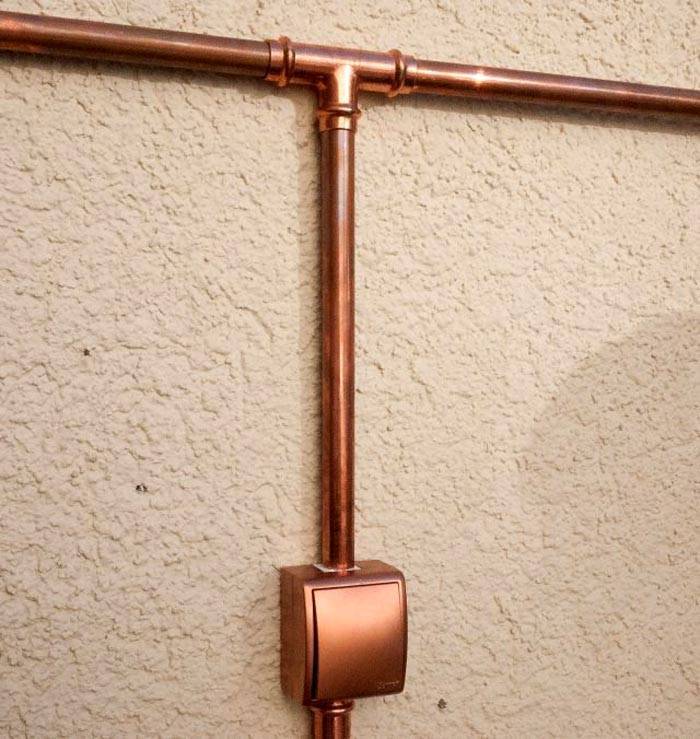

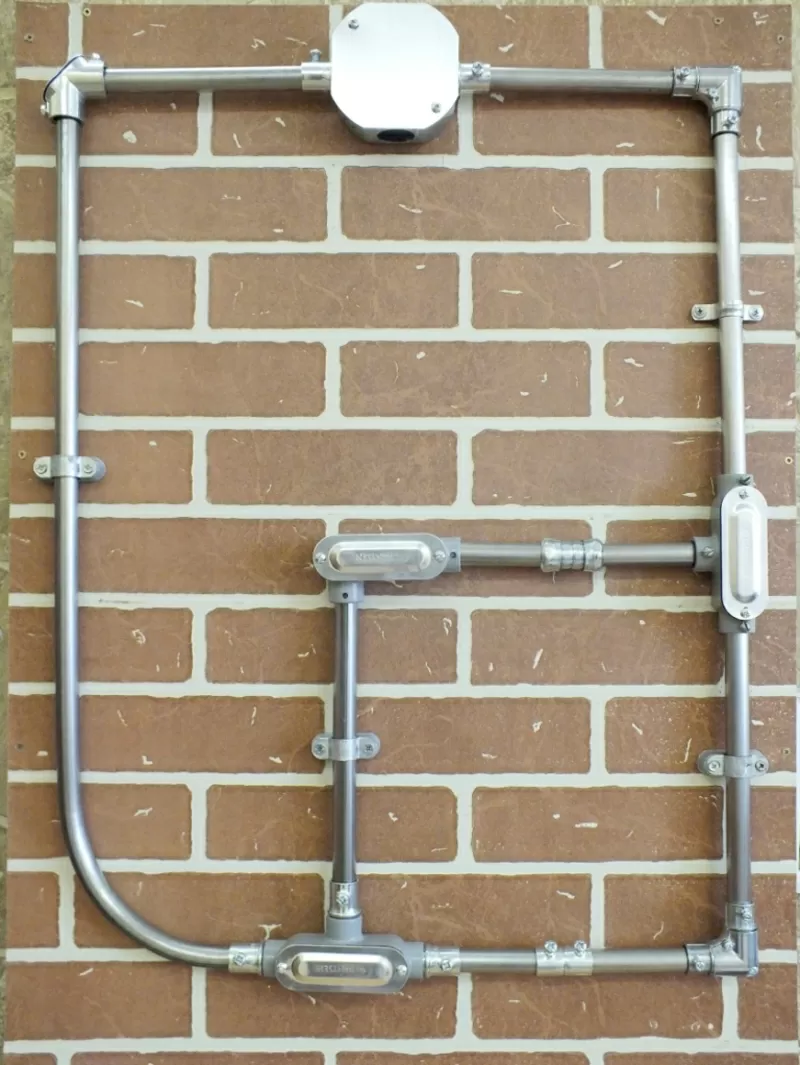

Наружный монтаж
Наружный монтаж предполагает прокладку кабелей по внешним поверхностям стен, потолков. Сама проводка укладывается в лотки или трубы, которые, в свою очередь, крепятся к поверхности на гвозди, шурупы или при помощи монтажного клея.

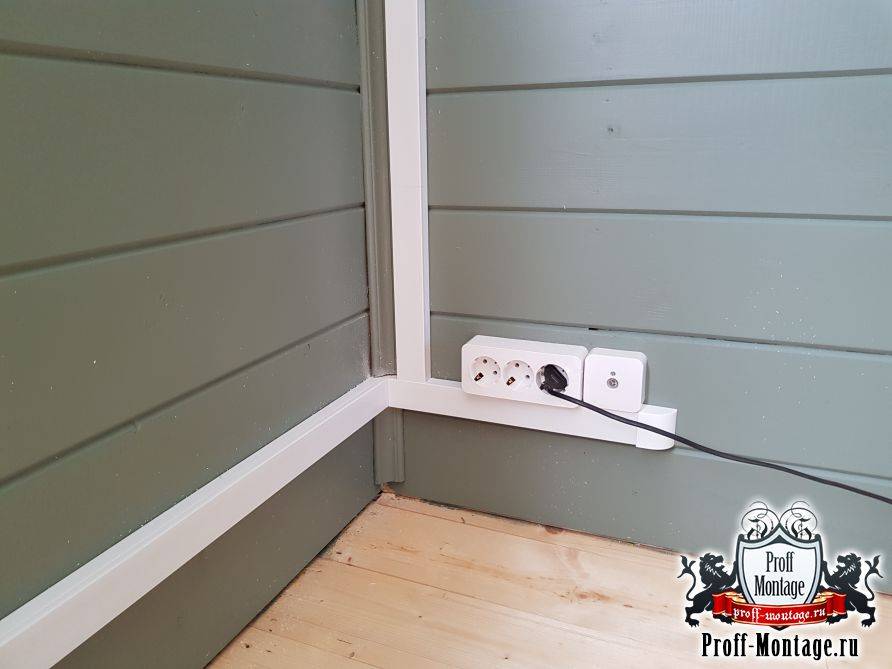

В случае с деревянными домами рекомендуется использование именно этого способа монтажа. Возможно применение декоративной электропроводки, которая монтируется на специальных изоляторах.

Какой выбрать кабель для разводки по дому

Кабель для дома должен, в первую очередь, отвечать требованиям пожарной безопасности. Это особенно касается деревянных построек, которые могут буквально вспыхнуть при первом же коротком замыкании в сети. Для предотвращения возникновения подобных ситуаций необходимо использование специальных марок кабелей, не поддерживающих горения. Такая проводка при нагревании не распространяет пламя, а лишь плавится.

Существует несколько разновидностей кабелей, отвечающих данным требованиям. В их списке также числится популярная марка ВВГнг, обладающая оптимальными электрическими характеристиками и конструктивными особенностями для применения в бытовых системах электроснабжения.

Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом.  Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

	Проложенные провода в открытом пространстве						Проложенные в трубе или кабель канале
Сеч.	Медь			Алюминий			Медь			Алюминий
каб.,	Ток	W, кВт		Ток	W, кВт		Ток	W, кВт		Ток	W, кВт
мм2	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.

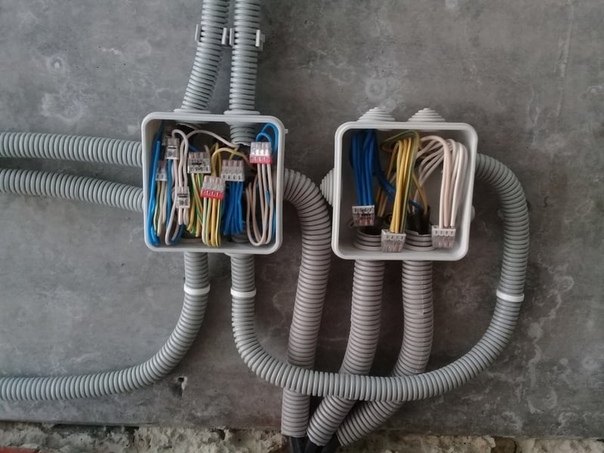

 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

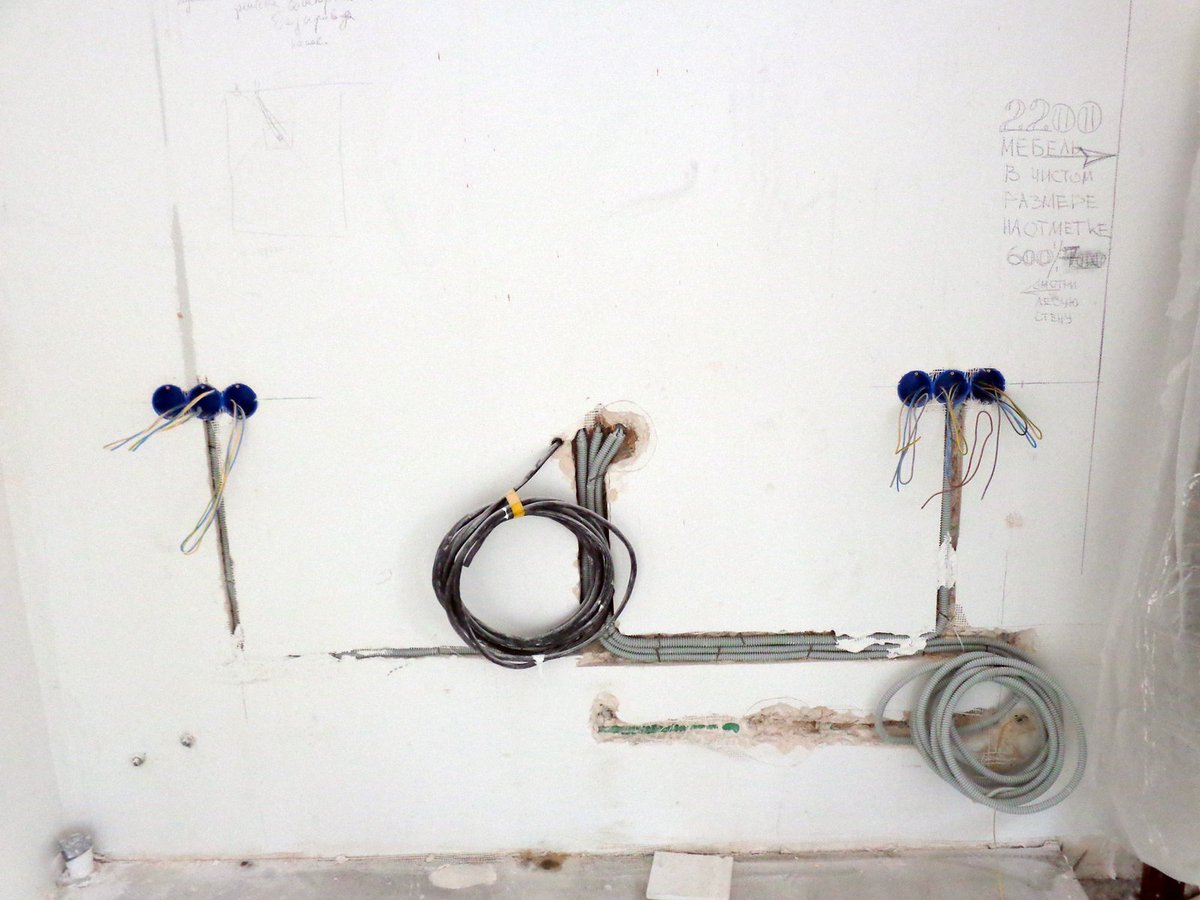

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

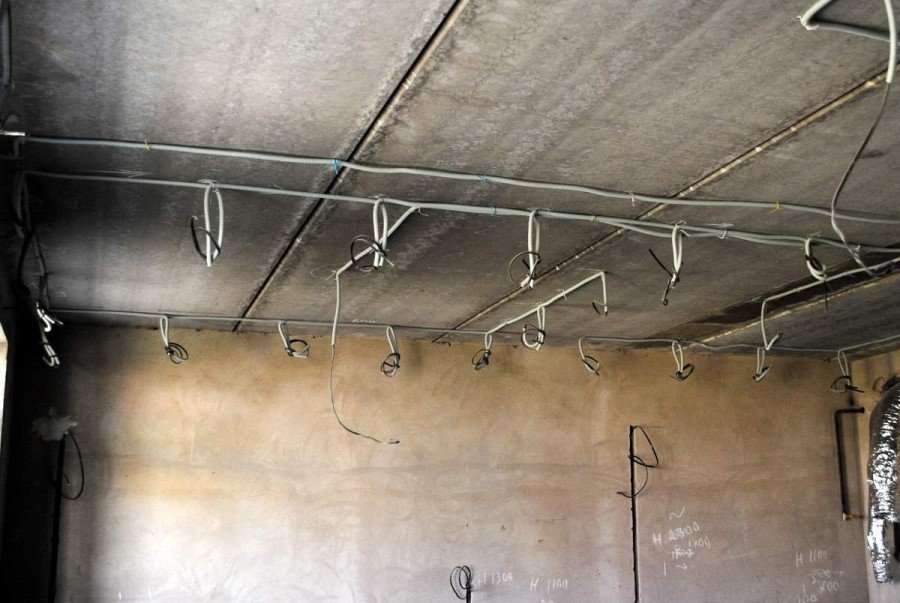

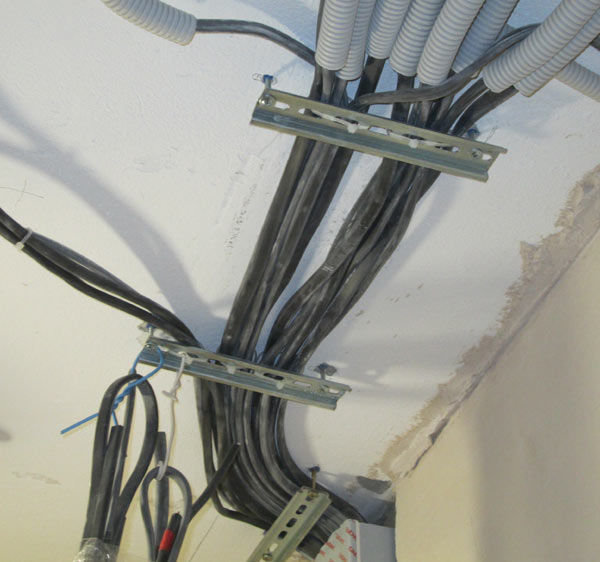

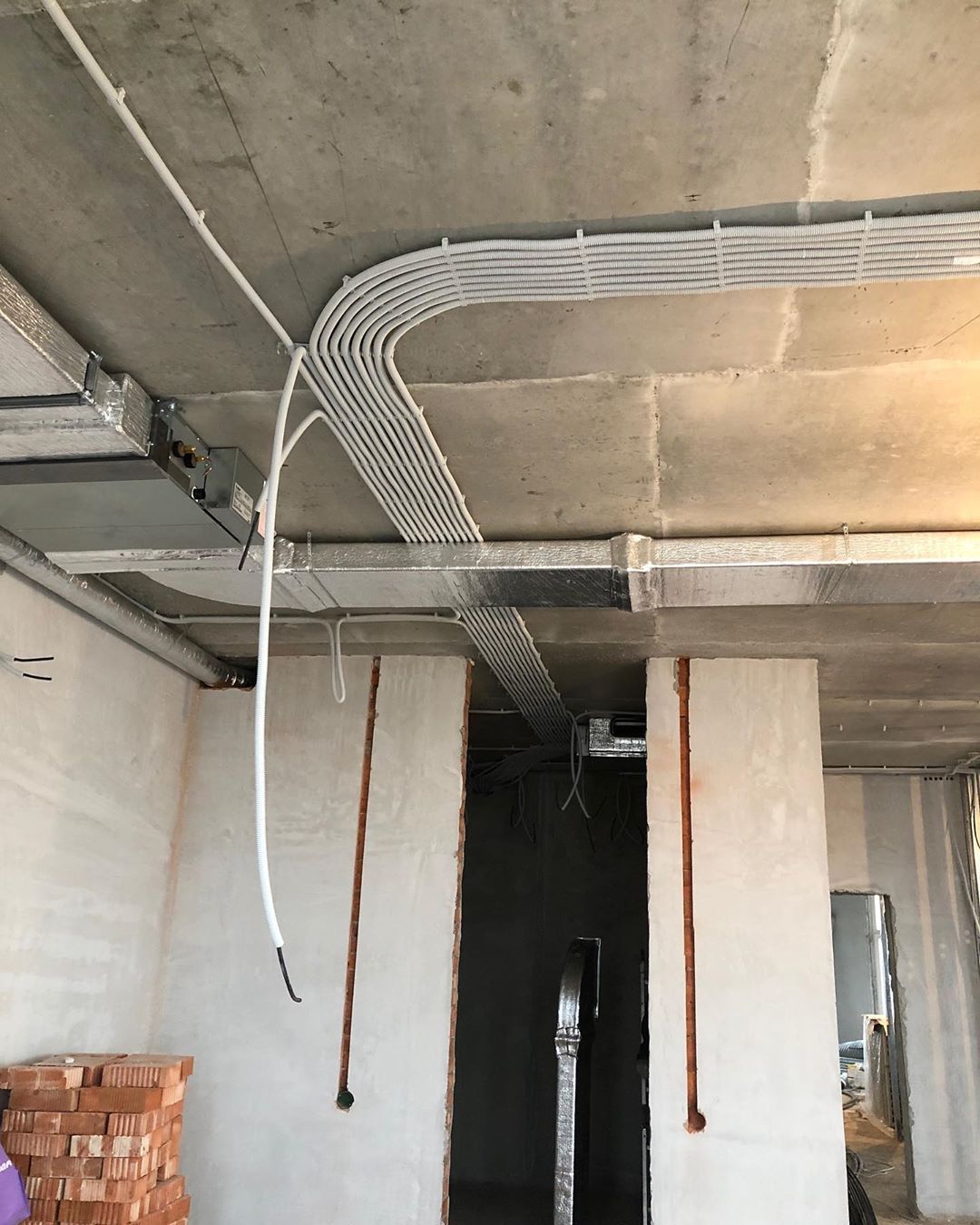

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

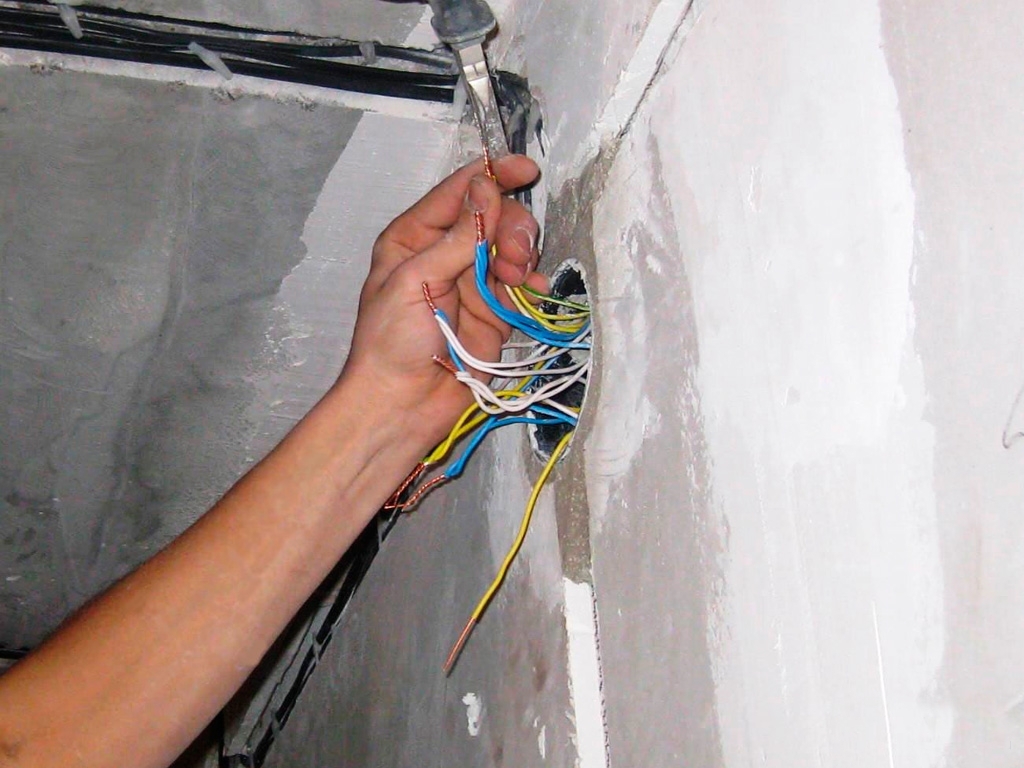

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2	Ток, А (медь)	Мощность,кВт (медь)	Ток, А (алюминий)	Мощность, кВт (алюминий)
1	15	3,3
1,5	17	3,7
2,5	25	5,5	19	4,2
4	35	7,7	28	6,1
6	42	9,2	32	7
10	60	13,2	47	10,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм² достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм² рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм², исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

выбираем между витой парой и оптоволокном

Беспроводные технологии прочно вошли в нашу жизнь. Все чаще компьютерный кабель не идет в квартире или доме дальше коридора, где подключается к роутеру. Но все же есть ситуации, когда без разводки с использованием проводов не обойтись. Например, когда нет желания тратиться на усилители или покупать дорогие роутеры с мощным сигналом. Кроме того, «интернет по проводу» обеспечивает более стабильное соединение, минимальное время задержки и может использоваться с устройствами, не поддерживающими Wi-Fi. Ну а кто-то просто хочет избежать излучения в доме. Какой бы ни была причина, при прокладке провода придется столкнуться с вопросом: какой кабель использовать для разводки интернета в доме?

Типы кабелей для разводки интернета

Выбирать придется из трех вариантов:

• коаксиального;
• оптоволоконного;
• витой пары.

Разберемся подробнее.

Коаксиальный кабель

Коаксиальный кабель в создании локальных сетей практически не используется. Возможно, кто-то еще помнит период его активного применения в этой сфере, однако большинству пользователей (да и инженеров) такой опыт вряд ли знаком. Сначала он уступил место телефонной лапше, потом на смену пришла витая пара.

Мы не будем подробно рассуждать о данном типе кабелей, поскольку сегодня применение его для разводки нецелесообразно: излишне высокая сложность монтажа и цена коннекторов — минусы, которые здесь перевешивают все возможные плюсы.

Выбираем кабель для цифрового ТВ

Витая пара

Витой парой называют кабель, в структуре которого есть не менее одной пары изолированных проводников. Проводники, чтобы обеспечить более устойчивую связь между собой, переплетены друг с другом. В продаже можно найти два варианта исполнения таких кабелей: UTP и STP. Вторая отличается наличием оболочки, вокруг каждой пары, а также оболочкой из фольги или металла, в которую помещены все проводники. Экранированный кабель обладает лучшими характеристиками в плане сопротивления шумам.

Чаще всего используют неэкранированную витую пару. Она доступна по цене и проста в монтаже.

Оптоволоконный кабель

Волоконно-оптический кабель — кабель, при создании которого используются прозрачные нити, волоконные светодиоды, а в них сигнал передается в виде фотонов путем полного внутреннего отражения.

Если нужен интернет на дачу, а кабельных сетей поблизости нет

По сути, оптоволокно является своеобразным потомком коаксиального кабеля. Только в нем вместо металлического сердечника применяют помещенное в тонкую оболочку стекловолокно. Данная технология позволяет передавать сигнал без потери качества на десятки километров.

Сравнение кабелей для разводки интернета в доме

Поскольку, пожалуй, единственной сферой, в которой можно использовать коаксиальный кабель, осталось кабельное телевидение, в наше сравнение мы его включать не будем. А вот про два других решения поговорим подробнее:

1. Скорость и пропускная способность

Здесь однозначно выигрывает оптоволокно — максимальная поддерживаемая скорость ограничивается значением в 200 Гбит/с, с использованием витой пары можно добиться результата в 20 Гбит/с. Однако абонентское оборудование, в большинстве своем, такие скорости не поддерживает. А, значит, можно перейти к следующему критерию.

2. Цена

Если сравнивать стоимость, то увидим, что стоимость метра и витой пары, и оптоволокна находится примерно в одном и том же диапазоне. По крайней мере, если требуется менее 100 м кабеля, сколь-то значимой разницы наблюдаться не будет.

3. Монтаж и использование

Витая пара сегодня более распространена. Ее легче найти в продаже, она более прочна, требует меньшего опыта для проведения монтажных работ. Оптоволокно хрупче, при его прокладке нужна достаточная сноровка. Оптоволоконный кабель традиционно применяется для создания магистральных трасс, смысла использовать его для одного домохозяйства фактически нет. Ну и конечно нельзя не отметить более простой способ установки коннекторов на витую пару.

Читайте также Проводка телевизионного кабеля в квартире

Выбираем витую пару для разводки

Выбор категории витой пары достаточно прост: в продаже сегодня присутствуют фактически только категории 5е, 6, 6а, 7, 7а.

Кабели с маркировкой 5е в продаже представлены с количеством пар числом 2 или 4. Первый используется для прокладки сетей скоростью до 100 Мбит/с, на втором строят сети с пропускной способностью до 1000 Мбит/с.

Кабель 6 категории может быть использован при необходимости обеспечить передачу со скоростью до 10 Гбит/с. Такой же результат демонстрирует витая пара категорий 7, 7а, 6а.

Если общее расстояние разводки небольшое, до 10 м, можно вполне обойтись 4-парным кабелем 5е. Если расстояние больше, стоит искать 6 категорию.

Вообще, в некоторых случаях будет достаточно и 2-парных вариантов, но если сеть строится не на короткий срок, планируется использовать устройства с поддержкой скоростей до 10 Гбит/с, все же стоит покупать 4-парные варианты.

В отношении экранированной или неэкранированной витой пары стоит обратить внимание именно на последнюю. Ее проще обжимать, она дешевле и проще в эксплуатации. А еще экран вызывает сильное затуханием амплитуды сигнала.

Если говорить о материале жил, то здесь в первую очередь выбор должен упасть на медь. Остальные варианты дешевле, но медные жилы обеспечивают лучшие условия для передачи данных.

Итак, на текущий момент при выборе кабеля для разводки интернета в доме, мы бы рекомендовали остановить свой выбор на неэкранированной витой паре категории 6 с медными жилами. Например, на DEXP U/UTP TP6cUUTP305G. А какой вариант предпочли вы?

Внимание, кабель! Электрика в Умном доме



Раньше в квартирах стояли «пробки». Сейчас вместо них в электрический щиток ставятся более надежные устройства защиты: автоматические выключатели («автоматы»), дифференциальные выключатели, УЗО. В системах «Умный дом» эти элементы защиты остаются, с точки зрения безопасности ничего не меняется. Различие заключается в соединении оконечных устройств, например, светильников, моторизованных карнизов или электрических термоголовок с выключателями, которые посылают им команды. Далее рассмотрим этот вопрос подробно.

 У тех, кто заглядывает в будущее и внедряет Умный дом, дополнительно к базовым элементам электросети (автоматам, счетчикам и т.п.) устанавливаются элементы автоматизации – управляющие устройства, интегрированные в общую электрическую сеть. К ним относятся реле, диммеры, логические модули, шлюзы сопряжения, которые крепятся на дин-рейку в электрическом щите. Дополнительно к силовому (обычному) кабелю протягивается слаботочный управляющий кабель — «шина», по которому происходит «общение» между такими устройствами и управляющими панелями / выключателями.

Итак, в чем же разница?

Кабель в «Умном доме» прокладывается не так, как в традиционной электрике. (1) Как, и (2) какой  кабель будет проложен в вашем доме или квартире зависит от того, на каком из вариантов вы остановились. Когда электромонтаж закончен, потолки «зашиты», а стены заштукатурены, изменить выбранный тип электрики сложно: добавить интеллектуальное управление освещением и полноценное управление климатом через мобильный интерфейс уже не получится. Если кабель протянут традиционным образом, то останется возможность установить лишь менее функциональную беспроводную систему или отдельные «умные» гаджеты.

Рассмотрим вопрос на примере лампочки.

В традиционной электрике один кабель проходит через выключатель к лампочке и подает на нее электричество (220 вольт). Мы нажимаем на выключатель, контакт замыкается, лампочка горит. Нажимаем еще раз, контакт размыкается, лампочка гаснет. Существуют более сложные варианты, например, включение из двух мест, но суть от этого не меняется: один кабель, который идет сначала к выключателю, потом к лампочке. Если переключателей два, то кабель обязательно проходит через каждый из них.

Кабельные трассы Умного дома  содержат два кабеля: силовой и информационный. Первый питает лампочку (220 вольт), второй — слаботочный — питает выключатель. Оба подключаются к электрическому щитку, в котором установлены модули системы автоматизации, которые по слаботочному кабелю принимают сигналы от выключателя и подают питание через силовой кабель на лампочку.

Следствие такой организации кабельных трасс — возможность не просто механически включать и выключать одну лампочку, а, принимая сигнал от выключателя, обрабатывать его.  Что значит «обрабатывать»?

Мы можем запрограммировать логику работы контроллеров, которым приходит сигнал выключателя, таким образом, чтобы при нажатии клавиши питание и команды подавались не на одну определенную лампочку,  а на любые устройства, которые необходимо включить. Или, например, мы можем включить эту лампочку с задержкой. Или, мы одним нажатием запустим  целую программу, согласно которой лампочка включится не прямо сейчас, а позже по датчику освещенности.

Количество кабеля не вырастет в 2 раза

Был один кабель, стало два — нерационально? На самом деле, рационально.

Один кабель — «шина» — проходит через все выключатели. Другой кабель – силовой (220 В) — протягивается от щитка напрямую к каждой группе светильников и других управляемых устройств. Не требуется делать «петли» и вести кабель от выключателя на высоте один метр, к люстре на потолке, потом вниз к следующему выключателю, затем к следующей люстре и так далее.



Какой кабель можно использовать на улице и как его прокладывать

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

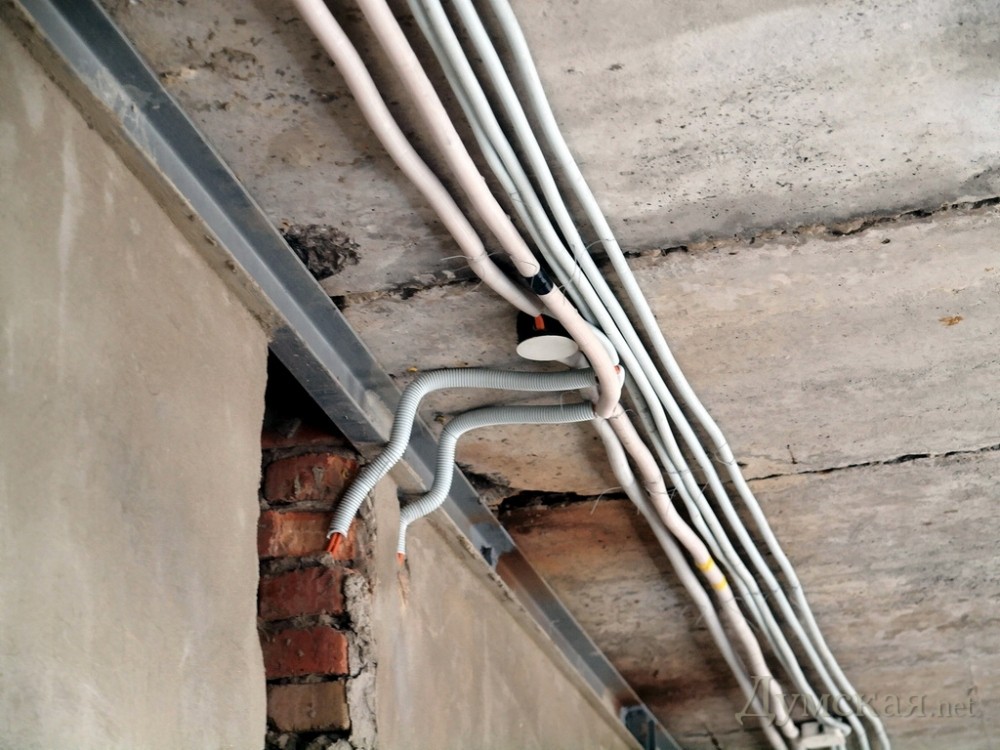

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.
2. Защищены от низких температур и ветра.
3. Не портят внешний вид участка.
4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Поделиться записью

Базовая электрическая проводка для дома, размеры проводов и пожарная сигнализация

При электропроводке дома есть много типов проводов на выбор, некоторые медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении. В целом, однако, есть только пара разновидностей, используемых для проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — это торговое название типа электрический проводник с неметаллической оболочкой, т. обычно используется в качестве ответвления жилой разводки.На самом деле, Romex будет быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены Несколько основных фактов о проводке Romex:

• Romex™ обычная тип жилой проводки, классифицируемый по Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).

Проводники
• NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку.То покрытие на кабеле NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажных средах, таких как подвалы.

• Подземные фидерные проводники похожи на NM и Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый сердцевину и не может быть «прокручен» между пальцами.

К Romex применяются следующие правила NEC. проводники:

• Они должны быть защищены, закреплены и закреплены коробки устройства, распределительные коробки и светильники.

• Поддерживающие устройства, которые могут повредить кабели, такие как согнутые гвозди и перегруженные скобы не допускаются.

Кабели
• NM и NMC должны быть закреплены через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому правило может провисать и уязвимы для повреждений.

• Они предназначены для постоянной проводки в домах и не следует использовать в качестве замены проводки прибора или удлинители.

Romex используется для большинства осветительных и розеток. цепи в вашем доме. Romex будет иметь маркировку «12-2» или «12-3». Первая цифра указывает на сечение провода. Обычно вы выбираете 10, 12 или 14 калибр. Секунда число указывает количество проводников. 12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод провод для заземления. У Romex 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3 используется для трехпозиционных выключателей света, которые рассматриваются позже.

Romex калибра 12 рассчитан на 20 ампер и обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых применения, рассчитан на 15 ампер и имеет серую рубашку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей. сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. это очень распространено сейчас-дней, а не работает 14 калибра. В дополнении к Romex, электропроводка дома также требует несколько больших калибровочные провода для приборов большой мощности. Ваш кондиционер или электрическая плита попадет в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

Калибр проволоки или тип	Номинальная сила тока	Общее использование
14-2 Ромекс	15 А	Цепи освещения
12-2 Ромекс	20 А	Цепи освещения и розеток, холодильник
10-2 Ромекс	30 А	Электрический водонагреватель, плинтусные нагреватели
10-3 Ромекс	30 А	Электрическая сушилка для белья
Кабель диапазона 6/3 Cu	50 А	Диапазон, Тепловой насос, Электрический по требованию Водонагреватель
2 Калибровочная медь	100 А	Центральное электрическое отопление
АЛ 1/0 СЕР	100 А	Алюминий 1/0-1/0-1/0-2 Сервисный питатель провод для щита 100 А
АЛ 4/0 СЕР	200 А	Алюминий 4/0-4/0-4/0-2/0 Служебная фидерная проволока для Панель выключателя 200А

Чтобы точно определить, сколько ампер вы можете использовать через провод определенного калибра и для получения более подробной информации о выборе Соответствующая проводка манометра нажмите здесь.

Установка Домашний лифт имеет свой собственный набор электрических требований. В то время как домашний лифт, вероятно, никогда не понадобится в маленькой каюте, он стал обычным явлением в больших домах.

Общие электрические Схемы подключения

Часто задаваемые вопросы по электротехнике

Калибр провода и напряжение Калькулятор падения

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 годы)

Электрика — Основы

Жилой Электротехнические правила и нормы

Черновая обработка Электрический и тяговый кабель

Выключатели и Предохранители

Типы проводов и Размер

Определение параметров электрооборудования Сервис

Электрика — установка основной линии обслуживания

Огонь/Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Низковольтная проводка

Распиновка кабеля

Нажмите на значки ниже, чтобы получить наш Соответствие NEC ^® Электрические характеристики Calc Elite или Electric Toolkit, оба для Android. То Electrical Calc Elite предназначен для решения многих ваших общих задач. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.



Объяснение различных типов домашней проводки

Обучение электрику начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект по дому, вам следует знать о типах электрических проводов в доме. Существуют также общие коды, размеры и маркировка, которые вам необходимо понять.

В этом базовом руководстве мы разобрали все, что вам нужно знать о домашнем электрическом проводе.

Почему вам нужно знать об электропроводке вашего дома

Если вы выполняете какой-либо проект по дому, понимание вашей домашней электропроводки может облегчить вашу работу.Вам нужно знать о типах электрических проводов, когда вы:

• Установка новой проводки и необходимость знать, какой тип провода использовать
• поиск проблем с электричеством в вашем доме (т. е. знание цепи, к которой относится проводка, может помочь вам определить причину проблемы)
• выполнение любого ремонта или реконструкции электрооборудования

Помните, что любые изменения в вашей домашней электропроводке должны соответствовать коду. Это означает соблюдение Национальных электротехнических правил , а также любых местных постановлений в вашем географическом местоположении.

Последние, как правило, более строгие, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение правил увеличивает риск возникновения опасностей, таких как пожар. Это также может стоить вам, если вы когда-нибудь решите продать свой дом, и его поймает жилищный инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, необходимо знать некоторые основные термины, маркировку и кодирование. Понимание этого может сделать ваш поход в хозяйственный магазин намного проще.

Кабель и провод

Термины «кабель» и «провод» так часто используются взаимозаменяемо, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы указать размер проводов внутри кабеля. Цветовой код также указывает силу тока кабелей.

Ниже приведены цвета и связанные с ними размеры и сила тока:

• Черный . Провод 8 или 6 калибра, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, схема 30 ампер
• Желтый . Провод 12 калибра, схема 20 ампер
• Белый . Провод 14 калибра, схема 15 ампер

Серые кабели — это подземные фидерные (UF) кабели.Все кабели UF серого цвета. Чтобы узнать сечение провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовая маркировка оболочки кабеля является относительно новой инновацией в электротехнической промышленности. Он не был представлен до 2001 года, и компании не обязаны его использовать. По этой причине всегда следует уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля, цветовая маркировка проводов является стандартной для всех жил. Домашний электрический провод обычно ограничен следующими цветами:

.

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, перенося ток обратно на панель.
• Черный/Красный . Это горячие провода. Это означает, что они проводят электрический ток от панели к устройству. Устройство может быть розеткой, светильником, выключателем или бытовым прибором.
• Чистый/Зеленый . Этот цветовой код указывает на заземляющие провода.Заземляющий провод вступает в игру, когда есть замыкание на землю. Эти провода создают путь для тока, который возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют и другие цвета проводов, но есть наиболее распространенные, которые вы найдете в своем доме.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

Как на проводах, так и на кабелях используется маркировка, указывающая размер провода, материал, количество проводов в кабеле, тип изоляции и другие специальные характеристики.Этикетки печатаются на изоляции проводов или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой Wire Gauge. В двух словах, чем меньше провод, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, риск короткого замыкания и возгорания сильно возрастает.

Но как манометры и сила тока работают вместе?

Калибр провода определяет его допустимую токовую нагрузку.Допустимая нагрузка по току — это, по сути, величина силы тока, которую провод может безопасно выдержать.

Что касается домашних электрических проводов, вы обычно будете работать с проводами калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие устройства, как плиты, водонагреватели, сушилки и кондиционеры используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится прочный провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, его легче обходить углы или труднодоступные места.

Типы электрических проводов в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, электропроводка относительно стандартна.

Распространенным типом домашней электропроводки является неметаллический или NM-кабель. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

NM обычно состоит из трех или более отдельных проводников. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM вы обычно найдете горячий провод, провод заземления и нейтральный провод.

NM используется для сухой внутренней электропроводки.Это включает в себя бытовую технику, выключатели, светильники и розетки. Наиболее распространенные размеры НМ, встречающиеся в современных домах:

• 14-й калибр, 15-амперные схемы
• Цепи 12 калибра, 20 А
• 10-й калибр, 30-амперные цепи
• 8-калибр, 40-амперные схемы
• Цепи 6 калибров, 55 А

В качестве альтернативы электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Он обычно используется в ситуациях, когда проводка открыта.

Правила использования кабеля NM

Существует несколько правил, касающихся кабелей NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилых домах высотой более трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках.

Кабель

NM предназначен для постоянной домашней электропроводки. Их нельзя использовать вместо удлинителей. Они также не должны использоваться для замены проводки ваших приборов.

При необходимости вы должны использовать надлежащую опору для кабелей. Вы не можете поддержать их гвоздями или конюшнями. Все, что может повредить кабель, не допускается использовать в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Бронированный кабель

Как уже упоминалось, местные постановления в отношении электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах кабели Romex или NM не разрешены к использованию. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода восходит к началу 1900-х годов, но он все еще используется сегодня. Проводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Подобно кабелям NM, переменный ток не разрешен для использования в коммерческих зданиях или жилых постройках высотой более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

Несмотря на то, что кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, пригодный для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не нуждается в защите стен, полов и потолков.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный фидер из UF-кабеля. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может без проблем промокнуть.

Подобно кабелю NM, кабель UF состоит из трех проводов.

Один провод под напряжением, один нулевой провод и оголенный провод заземления.Они также кажутся похожими на кабель NM, но оболочка вокруг кабеля UF представляет собой твердый пластик, который невозможно раскатать между пальцами.

Металлический кабель

Если у вас есть какой-то домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот где на помощь приходит кабель в металлической оболочке.

Применяется в незавершенных помещениях, где электропроводка подвержена возможности физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете низковольтные провода размером от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод данных

Если у вас остался стационарный телефон, для него есть специальная проводка. То же самое можно сказать и о вашем интернет-соединении.

И ваш телефон, и интернет используют низковольтные провода.Ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или Cat 5.

Кабели

Cat 5 представляют собой восемь проводов, свернутых вместе в четыре пары. Это на самом деле самый эффективный тип кабеля для телефона и передачи данных.

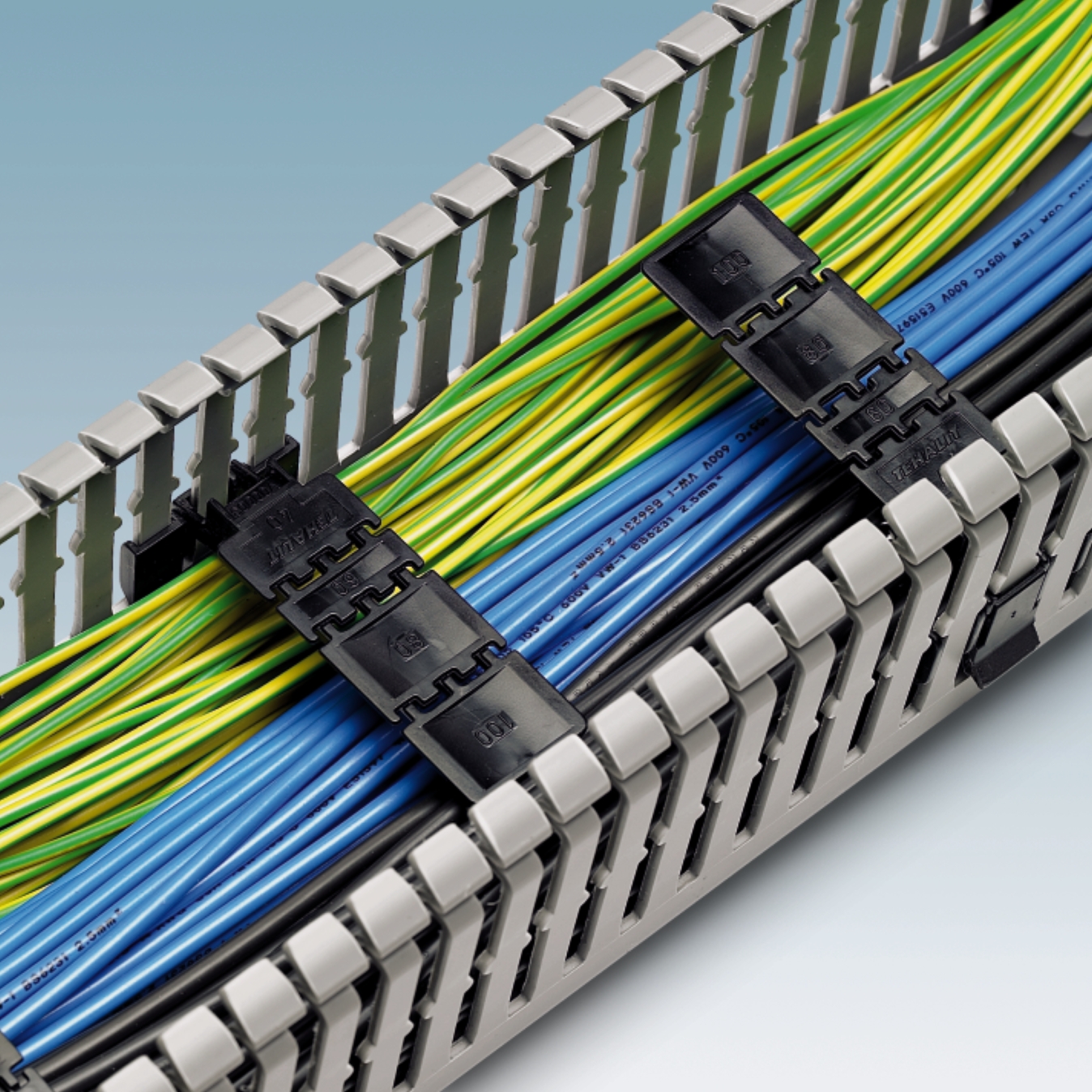

Каналы электропроводки

Ну, не совсем домашний электрический провод, проводные каналы определенно пригодятся в домашних системах электропроводки.

Эти экструдированные профили, также известные как кабельные каналы для электрических каналов или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме. Но они также могут использоваться в коммерческих, медицинских и промышленных целях.

Изготовленные в квадратной, круглой, плоской, прямоугольной, куполообразной или полностью индивидуальной форме, каналы для электропроводки имеют широкий спектр применений. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение и дезорганизацию проводов.

Они также могут помочь предотвратить опасность спотыкания, когда у вас есть кабели, проложенные по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические сети сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, выполнять ремонт, планировать ремонт и поддерживать проводку в соответствии с нормами.

Первое, что вам нужно знать об электрическом проводе в вашем доме, это основы. Вы должны знать, как размер связан с силой тока, как работает цветовая маркировка оболочки кабеля и провода и как читать маркировку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями, а также знать, когда вы используете многожильный и одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей UF, питающих ваши наружные фонарные столбы. Но в вашем доме также может использоваться кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает возможность ее ремонта или замены.

Для этого вам может понадобиться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электротехнических услуг и узнайте, как мы можем вам помочь.

Объяснение разноцветных электрических проводов

Прежде чем приступить к каким-либо работам с электричеством, отключите питание от электрического щитка дома к розетке, с которой вы будете работать. Наклейте ленту на выключатель в коробке выключателя, чтобы никто случайно не щелкнул выключателем. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот список электрических проводов:

Черный провод является «горячим» проводом, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод является «нейтральным» проводом, он принимает все неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (иногда он может быть неокрашенным) провод является «заземляющим» проводом, по нему электричество возвращается к панели выключателя, а затем снаружи к стержню, закопанному в землю. Это делается для того, чтобы электричество не проходило через вас!

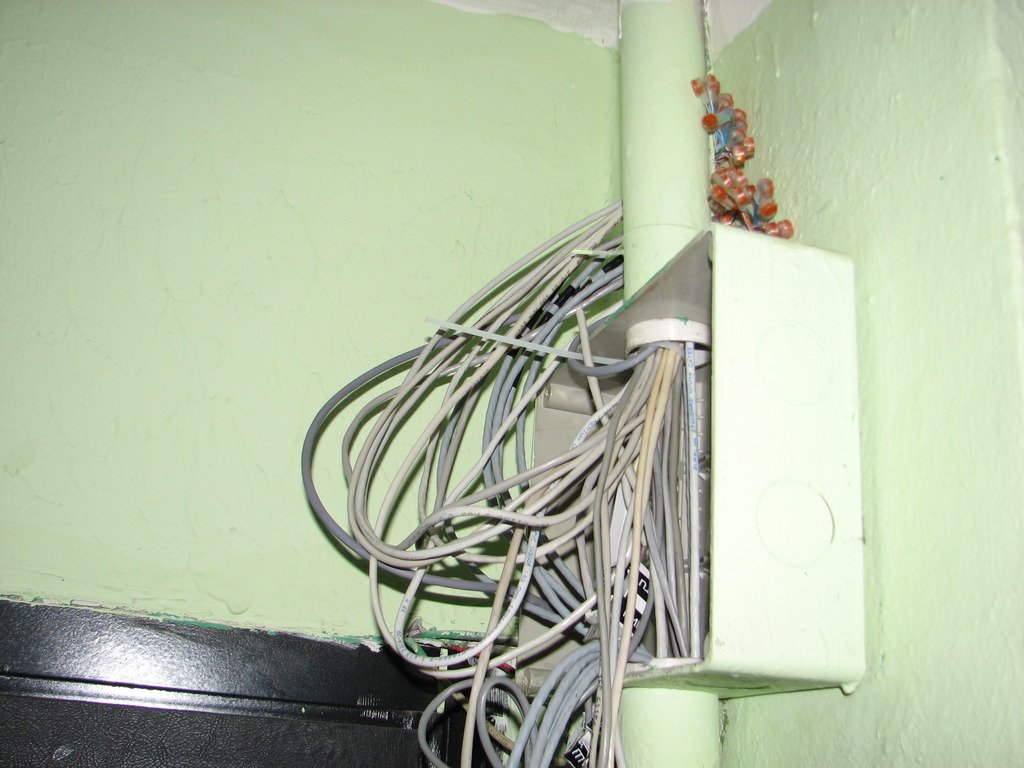

Если в распределительную коробку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисного щитка по черному (горячему) проводу через другие розетки, выключатели и светильники на цепи и начинает свое возвращение к источнику по белому (нулевому) проводу. Черный провод присоединяется к латунной клемме; белый провод к серебряной клемме.

Два кабеля, входящие в распределительную коробку, указывают на то, что розетка не является последним приспособлением в цепи. На один из черных проводов поступает питание от сервисного щитка; другой отправляет его на другие нагрузки в цепи.Белые провода позволяют току, проходящему через розетку, и другим нагрузкам в цепи возвращаться на панель.

Если вы опасаетесь выполнять электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

Электрический провод и электрический кабель

Дэйв Ронджи Резюме: Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Узнайте, чем делятся другие, на Спросите электрика:
Дэйв всегда давал правильные и полезные советы! Тодд из Пенсаколы, Флорида

Как выбрать правильный тип электрического провода для домашней электропроводки

Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашняя электрическая проводка была защищена и заключена в оболочку, когда такие устройства, как розетки, светильники и выключатели, установлен.

Иногда необходимо соединить или соединить провода.

При сращивании проводов необходима доступная соединительная коробка для сращенные провода.

В этом списке показаны различные домашние электрические провода и отображает имя провода и типичное приложение.

стиль=»очистить: слева»>

Самый распространенный тип дома электрический провод, устанавливаемый в электрических цепях общего назначения кабель типа NM или кабель с неметаллической оболочкой минимум из одной пары изолированных жил и одной неизолированной провод, используемый для заземляющего проводника. Заземляющий провод соединен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из Главной сервисной панели.

Выполнен монтаж бытового электропровода типа НМ путем сверления отверстий с использованием утвержденных методов, которые защищают провод и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти при монтаже гипсокартона или других настенных покрытий.Этот защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Проводная нагрузка
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает протекающий ток в амперах, тем самым предотвращая перегрев домашней электропроводки и возникновение пожара.

Использование провода соответствующего сечения обеспечит безопасную работу цепи.

стиль=»очистить: слева»>

Если иное специально не оговорено в электротехнических нормах, защита от перегрузки по току для типов проводников не должна превышать следующие значения: Медные проводники: 15 А для № 14 AWG, 20 А для № 12 AWG и 30 А для № 10 AWG Алюминиевые и медные проводники: 15 ампер для № 12 AWG и 25 ампер для № 10 AWG Эти характеристики определяются после применения любых поправочных коэффициентов для температуры окружающей среды и количества проводников. Конкретные типы изоляции проводников определяются в зависимости от факторов окружающей среды при установке, таких как открытый воздух, сухие или влажные места.

Хотя предыдущая таблица верна и точна, во многих случаях тип провода неизвестен. Бывают также случаи, когда в цепи используется более одного типа проводов. Вот почему лучше всего использовать эту таблицу по умолчанию для определения емкости проводов, перечисленных ниже:

Расчеты допустимой нагрузки на провод определяются с использованием коэффициента нагрузки 80%. Например: Фактическая нагрузочная способность медного проводника #12 на 20 ампер составит 16 ампер. Определяется по этой формуле: Сила тока X 0,80 = грузоподъемность или (20 х 0,80 = 16)

В этой таблице указан номинальный ток для домашних электрических проводов Хотя это наиболее распространенная таблица, используемая для определения размера провода, это всего лишь один пример.

Допустимая нагрузка изолированных проводников На основании таблицы NEC 310-16

	60°С (140 градусов по Фаренгейту)	75°С (167 градусов по Фаренгейту)	90 град С (194°F)	60°С (140 градусов по Фаренгейту)	75°С (167 градусов по Фаренгейту)	90 град С (194°F)
Провод Типы	ТВ, УФ	ПВ, ПВВ, ПВВ, ПВН, ХВПВ	ТНХН, ТНВН-2, XHHW	ТВ, УФ	ПВ, ПВВ, ПВВ, ПВН, ХВПВ	THHN, THWN-2, XHHW

Размер провода АВГ

Медный провод Сила тока

Алюминиевая проволока Сила тока

#14	20	20	25	—	—	—
#12	25	25	30	20	20	25
#10	30	35	40	25	30	35
#8	40	50	55	30	40	45
#6	55	65	75	40	50	60
#4	70	85	95	55	65	75
#3	85	100	110	65	75	85
#2	95	115	130	75	90	100
#1	110	130	150	85	100	115

Кабель типа NM, используемый для домашней электропроводки Проводники из медной проволоки
РАЗМЕР ПРОВОДА АВГ	ТОК РЕЙТИНГ
#14 AWG	15 А
#12 AWG	20 А
#10 AWG	30 А
#8 AWG	40 А

Общие крепежные детали и компоненты проводки и для чего они используются
ЗАЩИТА ПРОВОДОВ	ОПИСАНИЕ ДЕТАЛИ	ПРОВОДКА НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
	Кабельная скоба Прикрепите кабели к деревянной конструкции через каждые 4-1/2 фута и в пределах 8 дюймов от коробок.	7/16 — кабель №14, тип NM 9/16 — кабель №12 и №10, тип NM 1 — дюйм для кабелей большего размера
	Пластина безопасности	Защита проводов в уязвимых местах Проекты домашней электропроводки

Общие компоненты заземления и для чего они используются
ЧАСТЬ ЗАЗЕМЛЕНИЯ	ОПИСАНИЕ ЧАСТИ	НАЗЕМНОЕ НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
	Обжимная втулка	Соединение двух или трех оголенных заземляющих проводов #14 или #12 для формирования «хвоста» для соединения вилок и выключателей
	Зеленый винт заземления	Соедините заземляющий провод с помощью разъема заземления Провода №14 и №12
	Зажим заземления	Для старых металлических коробок без доступа к заземляющему винту Провод №14 и №12
	Наконечник заземления	Соединение больших проводов различных размеров для проводов

Не забывайте всегда проверять характеристики устройства на предмет требуемой силы тока и размера автоматического выключателя, а затем выбирать размер электрического провода для вашего дома.

Видео по электромонтажу #2 Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки. Смотрите больше видео о проводке дома от Ask The Electrician: Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга: Полное руководство по домашней электропроводке Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электрическая проводка — комната за комнатой Цепи 120 В Цепи 240 В Многопроводные схемы Методы проводки для установки домашней электрической цепи Электрические коды для домашней электропроводки ….и многое другое.

СВЯЗАННЫЕ Подробнее об электрическом проводе Проблемы с люминесцентным освещением и способы их устранения Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Электрика Вопрос об наружных светильниках от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины гудения или потрескивания в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Электропроводка электропечи на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. Что делать с заземляющим проводом Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. провод электрический — 1699

Основная проводка дома

Как найти замыкание на землю в бытовой электрической цепи Замыкание на землю – это когда горячее электричество попадает на заземляющий провод или заземление, вызывающее срабатывание выключателя или GFCI. Симптомы включают срабатывание GFCI, которое не сбрасывается. В этом В этом случае устройство GFCI может быть неисправным. Но если GFCI записывает неисправность, то требуется устранение неполадок, чтобы найти ослабленный провод, плохой соединение, неисправное электрическое устройство, расплавленная обмотка двигателя и т. д. GFCI отключится при малейшем токе неисправности и сильно реагирует быстрее, чем автоматический выключатель. GFCI реагирует на разницу в ток между проводами, а автоматический выключатель реагирует на накопление тепла на горячем проводе.Как следствие, автоматические выключатели работают медленно, и часто не срабатывает при небольшой струйке питания на землю. Если цепь защищена AFCI вместо GFCI, то цепь имеет дополнительный слой защиты. AFCI сработает, если возникнет «дуга». обнаружено. Дуга не должна достигать заземляющего провода, ее можно просто свободный горячий или нейтральный, расположенный на винте переключателя, розетке, вентиляторе двигатель и т. д. Ресурсы Как подключить устройства GFCI и AFCI Разница между защитой от перенапряжений и заземление Если в цепи нет GFCI или AFCI, короткое замыкание должно доберитесь до заземляющего провода и заземлите его до того, как выключатель сработает.Это подчеркивает необходимость надлежащего провода заземления. Отключение выключателей для другие причины, такие как плохой выключатель или провод меньшего сечения для нагрузки. Размыкатель срабатывает, когда температура на горячем проводе превышает рейтинг прерывателя. Происходит то, что ток короткого замыкания толкает электроны вниз. заземляющий провод к заземляющему стержню и в землю. Разница в электрический потенциал между заряженными электронами на проводе и электроны в земле создают сильное притяжение. Электроны льются вниз заземляющий провод бесконтрольно пытается уравнять разницу в заряд между проводом и землей.Количество электронов быстро превышает номинал провода, провод нагревается, и выключатель реагирует на тепло от отключения. Понимание провода Максимум 12 коробок на цепь. Выделенные схемы для приборов на 240 вольт и микроволновых печей на 120 вольт иметь 1 соединение и не 12. Как проложен провод в цепи. Кабельные отводы 14-2 или 12-2 коробка выключателя и едет к первому перекрестку коробка. Например, потолочная коробка в ближайшей комнате обычно первая распределительная коробка.От потолочной распределительной коробки кабель расходится отключается и отправляется в каждый из других блоков в цепи. Любая коробка может быть распределительной коробкой где цепь разделяется и несет питание на другую коробку. Таким образом, распределительная коробка может иметь несколько кабелей. Например, если первой распределительной коробкой является потолочная коробка спальни, будет быть кабелями, которые идут к другим коробкам, и один кабель может идти к Потолочная коробка в соседней спальне. А так в соседней спальне тоже есть потолок распределительная коробка. Но каждая коробка в цепи будет иметь только 1 кабель, который подключается обратно к коробке прерывателя. Когда кабель поступает, например, в дуплексную розетку, другая провод покинет розетку и перейдет к следующей розетке, а затем перейдите к следующей розетке или следующей распределительной коробке до последней коробки достигается. Таким образом, в каждой коробке будет 1 или несколько кабелей, а в последней коробке будет только 1 кабель. Однако в каждой коробке есть только 1 провод питания, 1 нейтраль и 1 заземление, которые подключите обратно к коробке выключателя. Находка неисправность Первым шагом является точное определение того, какие блоки находятся в цепи. 1) Отключите все лампы, часы, электроприборы, шнуры, часы и т. д. на затронутая цепь. Попробуйте сбросить прерыватель или GFCI. Если мощность восстанавливается, то одно из подключенных устройств вызывает подозрение. Подождите в то время как, чтобы увидеть, если питание продолжается непрерывно. Повторно подключите каждое устройство по одному по одному, чтобы устранить хорошие. Если проблема связана с лампой, затем подключите исправную лампу к той же розетке и посмотрите, вернется ли проблема. Если проблема возобновится при подключенной исправной лампе, выключите питание. осмотрите проводку на розетке и/или замените розетку.Быстрое подключение точки на задней части розетки часто выходят из строя с дешевыми электрическими устройствами. 2) Если проблема не связана с подключенным устройством, переключатели следующие подозреваемые. Выключите все потолочные вентиляторы, свет и выключатели. Видеть если GFCI или выключатель сбрасываются. Если питание возобновится, поверните каждый переключатель обратно по одному. Если потолочный вентилятор вызывает проблемы, снимите, осмотрите, замените переключатель и см. если проблема решена до замены потолочного вентилятора. Если проблема где-то внутри проводки: 3) Выберите одну из розеток с более чем одним кабелем.Идентифицировать который кабель имеет горячий и нейтральный. Отсоедините другой кабель, чтобы коробки дальше от выключателя отключаются от цепи. Включите питание, и посмотрите, присутствует ли неисправность. Если неисправность все еще присутствует, выберите другой блок с двумя или больше кабелей, расположенных ближе к коробке выключателя, и повторите проверку. Процесс исключения сужает поиск. Иногда это проще заменить все выключатели, розетки и разъемы проводов в комнате, но это не гарантия, что проблема будет решена.Другие причины могут быть повреждение провода грызунами, гвоздь в проводе, кабельная скоба в проводе или что-то еще другие повреждения проводов. Resources Troubleshoot-household-electricity.html

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки.Оба они используются для передачи электрического тока.

В настоящее время благодаря развитию технологий почти все работает на электричестве. Будь то в помещении или на улице, нам нужна стабильная, бесперебойная подача электроэнергии, которая достигается за счет использования подходящих типов проводов и кабелей. Не только электрический сектор использует кабели и провода для передачи и распределения электроэнергии в нашем доме и промышленности, телекоммуникационный сектор также использует различных типов кабелей для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые этикетки, написанные на проводах, обычно используемых в домашней электропроводке.

• 14-2G : Кабель содержит два изолированных провода и провод заземления; индивидуальный провод 14 калибра.
• 14-3G : Кабель состоит из трех изолированных проводов и провода заземления; отдельные провода 14-го калибра.
• 12-2 с G : кабель состоит из двух изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 w/G : кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки приборов и устройств в доме.

Самая важная этикетка из них касается изоляции или пластикового покрытия вокруг токопроводящих проводов. Вот некоторые из распространенных этикеток, наносимых на провода.

Значение каждой буквы, используемой в приведенных выше метках, приведено ниже:

• T : Термопластичная изоляция, огнеупорный материал
• H : термостойкий; способен выдерживать температуры до 167 F.
• HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
• W : «мокрый» или одобренный для влажных и влажных помещений; этот провод также подходит для сухих помещений
• X : Изоляция из огнестойкого синтетического полимера
• N : Нейлоновое покрытие для защиты от масла и бензина

Связанная статья: Типы электрических чертежей и диаграмм

Жилые электрические кабели

Жилая электропроводка от опоры до электроприборов или устройств внутри дома делится в основном на пять типов.

Сервисный кабель:

Кабель между опорой ЛЭП и помещением или зданием потребителя. Служебный ответвительный кабель представляет собой воздушную линию электропередачи от столба до служебного оголовка дома. Сервисный ответвительный кабель может быть разных типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный проводник, т. е. состоит из двух проводников; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный служебный ответвительный кабель представляет собой трехжильный проводник. Он имеет два изолированных проводника для фазной линии и неизолированный провод для нейтральной линии.

Четырехжильный кабель: Четырехжильный служебный ответвительный кабель состоит из четырех или четырех жил. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нулевой линии. Используется для подачи 3-х фазного электроснабжения от опоры к зданию.

Фазный провод представляет собой кабель AAC , а нейтральный провод доступен в AAC/AAAC/ACSR . В этих кабелях используется изоляция из сшитого полиэтилена, которая защищает эти проводники от влаги, тепла и т. д.

Основные фидерные провода:

Основные фидерные кабели и провода подают питание от сервисного флюгера к зданию. Для этой цели используются кабели THHN 600 В, одножильные или многожильные, с номиналом на 25% больше максимальной требуемой нагрузки.

Провода питания панели:

Питающие провода панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальный ток которых на 25% превышает максимальный ток нагрузки

Провода в неметаллической оболочке:

Неметаллические провода или провода в оболочке из НМ используются для внутренней электропроводки. Он может состоять из 2 и более изолированных проводников с изолированным или неизолированным заземляющим проводником. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные провода легче прокладывать через кабелепроводы.

Одножильный провод Одножильный провод

является наиболее популярным выбором для разводки электропроводки внутри дома. Он доступен с несколькими калибрами, цветом (для обозначения фазы, нейтрали и заземления) и одножильными или многожильными проводниками. Одножильный провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепроводы.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для целей связи или передачи сигналов, называются кабелями связи. Единственной целью является передача информации. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель представляет собой тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр). Центральная часть коаксиального кабеля представляет собой жилу, покрытую изоляционным пластиковым слоем, который окружен металлическим экраном. Сверху четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель подразделяется на различные типы, и каждый из них имеет свое применение.

Жесткий коаксиальный кабель или кабель Heliax

Коаксиальный кабель Hardline или, в основном, известный под торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и воздушной антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран преднамеренно спроектирован таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, что обеспечивает эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где антенна невозможна, например, в подземных туннелях, шахтах лифтов и т. д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, который используется для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из цельного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой и экранированной оплеткой для защиты от помех.Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. д.

Триаксиальный или триаксиальный кабель

Триаксиальный — это еще один тип коаксиального кабеля, который включает еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель Кабель

Twinax представляет собой тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экранирующей оплеткой. Он используется для высокоскоростной передачи сигналов ближнего действия, обычно для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, внешняя оболочка которого выполнена из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​структуры щита он не очень гибкий и не предназначен для изгиба после первоначальной формовки.

Жесткий коаксиальный кабель

Жесткий линейный коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для сгибания, поэтому для сгибания используются колена и межблочные соединения. Они используются для передачи сигналов высокой мощности между радиочастотными компонентами передатчика и антенной.

Витая пара

Этот тип кабеля связи состоит из двух изолированных проводов, скрученных вместе в виде витой пары.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Они также делятся на два типа в зависимости от их защиты от шума.

Кабель с неэкранированной витой парой (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от помех. Витые пары могут уменьшить шум, но все же влияют на него. Различные категории кабелей UTP используются в жилых и коммерческих зданиях с различной пропускной способностью, например.г. CAT1, CAT2 и т. д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, защищающий провода от электромагнитных помех. Они используются для высокотехнологичных приложений, где на кабели могут влиять внешние помехи.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель представляет собой тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна человеческому волосу, и каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, защищающий волокна от помех.

Волоконно-оптический кабель подразделяется на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один вид света. Он сделан из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает число отражений света, что снижает затухание сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля изготовлен из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает затухание и искажение сигнала на приемном конце. Вот почему он используется для передачи на относительно короткие расстояния, например, в локальную сеть, систему безопасности и т. д.

Кабель для прямой прокладки (DBC)

Это тип кабеля, используемый для связи и передачи энергии. Он специально разработан для захоронения непосредственно под землей без необходимости дополнительной изоляции, обшивки или трубопроводов. Он изготовлен из жгутов оптоволоконных кабелей с толстой металлической жилой для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. д.защитить его от жары, влаги и других подземных факторов.

Кабель в неметаллической оболочке (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой из NM или кабель, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого изготовлена ​​из пластика, защищающего внутренние проводники. Чаще всего используется для электропроводки в жилых помещениях.

Существует два типа кабеля с оболочкой из NM в зависимости от количества проводников;

Двухжильный кабель с оболочкой NM : Этот тип кабелей имеет две отдельно изолированные жилы с неизолированной жилой для заземления, что в сумме составляет 3 жилы.Он поставляется в различных калибрах для различных рейтингов и помечен как «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный кабель с оболочкой NM : этот тип кабеля содержит 3 изолированных провода с оголенным заземляющим проводом. Он используется для трехфазного применения, поэтому отдельные проводники маркируются разными цветами фаз для идентификации.

Провода NM доступны в виде одножильных , а также многожильных форм.Одножильный проводник обеспечивает лучшее соединение на клеммах, но его трудно прокладывать через трубы или кабелепроводы. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепроводы.

NM-B (B для зданий) — это тип кабеля NM, который специально используется для внутренней электропроводки зданий. Они используются для проводки внутри стен и полов, но не должны использоваться во влажных местах, например, для внешней проводки.

Кабель в металлической оболочке (бронированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип бронированного электрического кабеля с металлической защитой изолированных жил.Проводники отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или может представлять собой сплошную трубчатую структуру.

Кабели с металлической оболочкой в ​​основном известны как кабель AC (бронированный кабель) или кабель BX и кабель MC (металлическая оболочка). BX — зарегистрированная торговая марка кабелей переменного тока.

Бронированный кабель (AC)

Кабели такого типа с металлической оболочкой имеют защитный скрученный или плетеный металлический слой, обычно выполненный из стали, поверх жилы.Внешняя оболочка выполнена из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземления. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи электроэнергии.



Кабель в металлической оболочке (MC)

Различие между кабелями переменного тока и кабелями MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, их можно использовать как для прямого захоронения, так и во влажных местах, но если они имеют защитную внешнюю оболочку из ПВХ.

Кабели с металлической оболочкой дороги и сложны в прокладке, а также требуют специальных инструментов для резки или разрыва по сравнению с кабелем NM, который является лучшим выбором для электропроводки в жилых помещениях. Они используются в электроснабжении для больших бытовых приборов и внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые скручены в один кабель с оболочкой.Его задача состоит в том, чтобы избежать беспорядочного соединения, используя один кабель вместо 10 или 20 отдельных проводов, и сэкономить время, соединяя их один за другим.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях имеется алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многоконтактным разъемом.

Ядер — количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более 2 отдельных трехфазных проводников, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем подключать каждый кабель в отдельном месте.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио- и видеосигнала в игровых консолях.
• Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
• Отправка аудио- и видеосигнала по одному кабелю от камеры.
• в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводников, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также для низкочастотных приложений переменного тока.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется как продолжение источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или условия использования (например, температура, влажность, погода, масло и т. д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из нескольких изолированных проводов малого класса, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут работать с очень низким напряжением.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, такие как жесткие диски, дисководы компакт-дисков, принтеры и т. д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, что влияет на систему охлаждения. В настоящее время они в основном заменены круглыми кабелями.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может представлять собой фольгу, спиральную ленту или сплошной слой из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми источниками электричества поблизости. Устраняется заземлением экрана с одного конца. В силовых кабелях слой экрана заземляется, чтобы защитить изоляцию от разрушения из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод или, чаще всего, просто провод, состоит из одного изолированного проводника. Это самый популярный вариант электропроводки в жилых помещениях. Он доступен в нескольких цветах для идентификации фазы и земли. Одножильный провод бывает двух типов;

Одножильный провод:

Одножильный провод состоит из нескольких тонких жил, которые вместе образуют один проводник. Многожильная конструкция обеспечивает гибкость, поэтому они подходят для приложений, где необходимо сгибать или скручивать провода.Электрики предпочитают многожильные трубы сплошным, потому что их легче прокладывать через трубы в стенах из-за их гибкости.

Одножильный провод: Провод одножильный

изготавливается из одинарной сплошной жилы с пластмассовой изоляцией. Твердая конструкция обеспечивает лучшее соединение, но ее трудно сгибать или скручивать из-за ее жесткости. Многократные изгибы могут повредить и сломать проводник внутри. Они используются в приложениях, где нет необходимости в движении или изгибе проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных местах или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы справиться с трудностями, возникающими при установке. Они предназначены для использования в качестве прямого подземного кабеля.

Они доступны в одно- и многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения.Проводники имеют цветовую маркировку для идентификации фазных и заземляющих соединений, а также проводов управления, проходящих вдоль силовых проводников.

Они используются в физически ограниченных и недоступных местах. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или буровых работах.

Двойной Двухжильный кабель

представляет собой двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно разделены пластиковым слоем между ними. Равное расстояние очень важно, потому что оно защищает сигнал от искажения. Проводники в основном многожильные, чтобы избежать скин-эффекта, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому при установке учитываются эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от помех, но предпочтительнее кабель с двумя жилами из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. д., капли воды скапливаются на поверхности пластика между проводниками. Это вызывает помехи в сигнале. Чтобы избежать такого состояния, в пластиковом слое прорезаны окна, похожие на прорези. Полученный провод напоминает лестничную конструкцию, отсюда и название Лестничная линия.

Двойной провод доступен с характеристиками 600, 450, 300 и 75 Ом импеданс.Наиболее распространенным типом является двойной кабель на 300 Ом, используемый для телевизоров. Они в основном используются для подключения передатчика или приемника к радиочастотным антеннам в телевизорах и радиоприемниках и т. д.

Кабель подземного питателя (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных местах, например, для подачи питания на фонарный столб или уличный фонарь. Кабели NM имеют свободную пластиковую оболочку, тогда как проводники в кабелях UF индивидуально окружены сплошным слоем термопластика, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных местах, например, для подачи электроэнергии в садовый сарай, фонарный столб. В основном они доступны с внешней оболочкой серого цвета. Это лучший выбор, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать продолжительные изгибы в подвижных приложениях. Гибкость достигается за счет использования многожильных проводников.Они используются в отраслях автоматизации, где машины постоянно движутся, например, машины для захвата и размещения и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Этот тип кабеля состоит из нескольких слоев жил. Сердечники этих кабелей должны быть прочными, а окружающие слои сделаны длинными. Потому что внешний слой растягивается при изгибе, а центральное ядро ​​сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, является гибким, но слишком большой изгиб может привести к деформации кабеля.

Скрутка в пучки

Этот тип кабеля достигается за счет оплетки проводников вокруг друг друга, так что проводники равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его прочного сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередач:

Воздушные линии электропередач — это проводники, подвешенные к электрическим башням или столбам для передачи электроэнергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC) Кабель передачи

AAC, также известный как алюминиевый многожильный проводник, изготовлен из нескольких нитей твердотянутого алюминиевого сплава 1350, который на 99 % состоит из небольшого количества кремния, железа и т. д., он имеет очень высокую проводимость и устойчив к коррозии, но очень низкую прочность. к весовому соотношению.Вот почему на станциях предпочтительны короткие расстояния, а не для передачи электроэнергии в сельской местности на большие расстояния.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает соотношение прочности и веса при сохранении коррозионной стойкости. Однако проводимость немного падает

Кабель с алюминиевой жилой, армированной сталью (ACSR)

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали, окруженные жилами из чистого алюминия.Стальной сердечник увеличивает прочность кабеля на растяжение, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях электропередачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердцевины из оцинкованной стали он изготовлен из алюминиевого сплава, что увеличивает общую проводимость (емкость) при сохранении прочности на растяжение ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует окружающий воздух, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более 2 проводников на фазу, также известных как жгуты проводников. Эти проводники изготовлены из одинаковых материалов и одинаково разделены прокладкой.

Похожие сообщения:

Как проследить электропроводку в стене

Вы можете использовать ряд инструментов для прокладки электропроводки в стене, и некоторые из уже имеющихся у вас инструментов могут также помочь вам в вашем проекте. Одним из таких инструментов является искатель шипов, и существует несколько различных видов. Магнитный искатель стержней обнаруживает металлические гвозди в стенных стержнях, в то время как электронный искатель стержней создает небольшое электрическое поле, которое изменяется, когда оно достигает более плотной области стены — например, области над стержнем.Схема искателя шипов обнаруживает это изменение и сообщает вам об этом световым или звуковым сигналом.

Некоторые электронные искатели шипов также могут обнаруживать следовые количества электрического тока за стенами. Искатели шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они идут, но не скажут вам точно, сколько проводов находится в этом месте.

Детекторы напряжения пригодятся, когда вы найдете свои провода; они позволяют вам проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновой цепи, представляет собой недорогой инструмент, используемый для определения напряжения.Другим вариантом является детектор напряжения звуковой сигнализации. Они также известны как вольтовые тики или зонды. Эти детекторы издают звук, когда находят провод под напряжением.

Датчики напряжения обычно используют острые штифты, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются чувствительные к цепи зажимы, которые можно размещать поверх изоляции проводки.

Детектор напряжения любого типа является важным инструментом при работе с электричеством, так как он позволяет убедиться, что цепь работает правильно, или убедиться, что она отключена, прежде чем вносить изменения в проводку.Датчики также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.

Если у вас запутались провода и вы не можете понять, какой из них куда идет, вы также можете использовать тональный генератор, который поможет вам определить, какой провод какой. Генератор тона состоит из двух устройств: одного, который посылает высокочастотный сигнал, и приемника, предназначенного для обнаружения того же самого сигнала.
