Какой кабель лучше использовать для электропроводки в квартире

27.04.2016

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

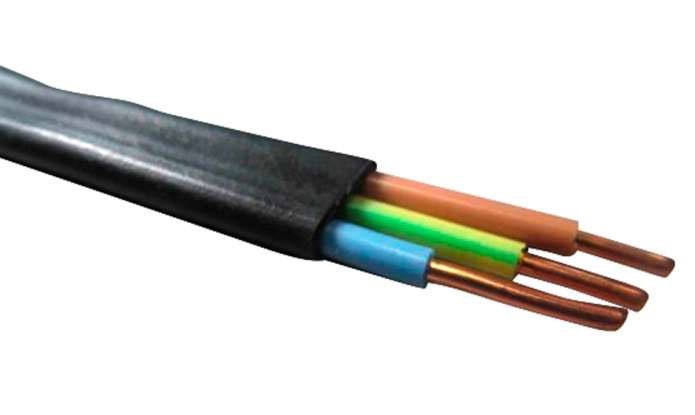

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru
