Кабель для деревянного дома — обзор марок, особенности ввода кабеля в деревянный дом и его прокладки

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

  • 1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
  • 2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля Назначение Заказать
СИП-4 Ввод кабеля в деревянный дом по воздуху Заказать СИП-4
СИП-2а Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления Заказать СИП-2а
ВБбШв Ввод кабеля в деревянный дом под землей Заказать ВБбШв
ПвБШв Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например) Заказтать ПвБШв
ВВГнг Скрытая или открытая прокладка кабеля внутри деревянного дома Заказать ВВГнг
NYM Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно. Заказать NYM

Ввод кабеля в деревянный дом


Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.


Ввод кабеля СИП непосредственно в деревянный дом запрещен, бронированный кабель ВБбШВ допустимо вводить через стену цоколя (рис. 1) или через фундамент (рис.2). При варианте подкладки кабеля по воздуху необходимо сделать переход с СИП на кабель не распространяющий горение, например ВВГнг. Вводный кабель подключается к распределительному щиту, от которого кабельные линии расходятся по дому.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап — прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение — NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 — для электрических плит.

Для расчета сечения кабеля в вашем случае рекомендуем ознакомиться с нашей статьей «Как выбрать сечение кабеля для квартиры?

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

Нужен кабель для прокладки в деревянном доме?
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при монтаже электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера.

Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

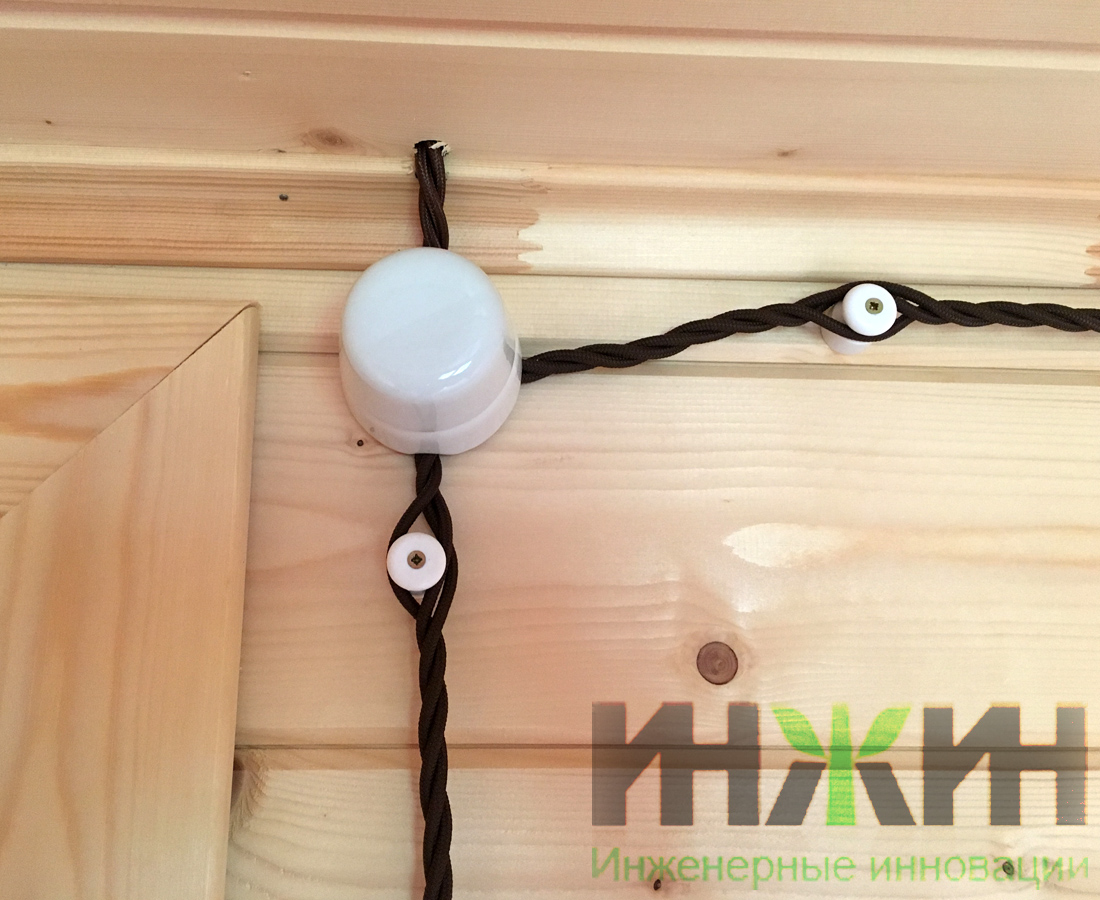

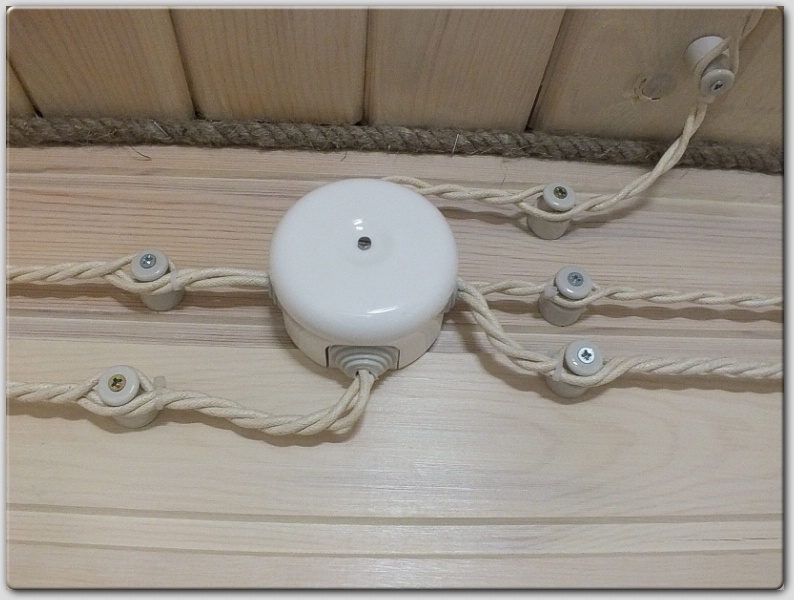

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0. 25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

  • повреждение изоляции проводов, которое возникает при прокладке кабеля
  • повышение нагрузки на электропроводку
  • использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

  • все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
  • распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
  • сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
  • создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
  • проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие. Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

  • инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
  • выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
  • электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
  • распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
  • саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

  • прокладка в помещении основного провода (кабеля)
  • установка в нужных местах помещения распределяющих коробок
  • монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
  • установка электрического щита на высоте, которая недоступна детям
  • монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

  • высверливание гнезд в стенах с помощью специальных инструментов
  • укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
  • крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром. В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

  • отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
  • на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
  • соединить арматуру любой проволокой, изготовленной из металла
  • провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
  • подсоединить к проводу РЕ кабель
  • засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.

Схема и монтаж электропроводки в деревянном доме

Для составления схемы электропроводки в доме необходимо четко определить место размещения розеток, ввода питающего кабеля к распределительному щиту, место установки выключателей, автоматов и основных энергопотребителей.


План расположения оконечных устройств

Для освещения и питания техники бытового назначения достаточно воздушного отвода от линии электропередач, в случае, когда планируется использовать различные станки, электроотопление, бойлеры или насосную станцию — необходимо согласовать нагрузки с Энергосбытом. Для розеток используется кабель ВВГ 3х2,5, для освещения ВВГ 3х1.5.

Рис. 1. Пример типовой электрической проводки в деревянном доме (план расположения оконечных устройств)

Рисуем на общем плане для каждой групповой линии свою схему. Начнем с отметки на плане линии ввода в помещение, нанесем на план все розетки, светильники, выключатели, электрический звонок и кнопка к нему. Далее определим, к какой из электрических линий принадлежит то или иное электрическое устройство. Обозначим полученную информацию на своем плане. Схема проводки в деревянном доме также должна содержать информацию об устройстве заземления и молниезащиты.


Правила прокладки и монтажа электропроводки

Выяснив, к каким проводам подключены контакты ваших розеток и выключателей, обозначьте полученную вами информацию на своем плане. В результате у вас получится простейшая принципиальная схема электропроводки (рис. 2).

Рис. 2. Электропроводка в деревянном доме:

Правила прокладки и монтажа описаны в ПУЭ (Правила устройства электроустановок), с которыми обязательно надо ознакомиться перед началом работ. Согласно ПУЭ, он ввод электричества в деревянный дом быть выполнен при помощи провода с сечением не менее 16 квадратных миллиметров.

Для выполнения ввода в дом хорошо подходит СИП (самонесущий изолированный провод), приобретающий в настоящее время все большее распространение. Однако ПУЭ запрещают использовать алюминиевый провод для электрического ввода в деревянный дом, поэтому следует осуществить переход с алюминия на медь.

Монтаж электропроводки в деревянном доме

Такие работы согласно пункту 7 постановления правительства РФ № 938 от 12.08.1998 года «О государственном энергетическом надзоре в РФ» можно проводить только по разработанному и согласованному проекту электроснабжения, который необходимо перерабатывать в случае увеличения мощности потребителей или изменения планировки квартиры, капитального ремонта стен. Монтаж электропроводки в деревянном доме может выполняться как скрытым, так и открытым способом. Скрытую проводку прокладывают или до начала работ по заштукатуриванию стен или штробят стены после чистовой отделки, что приводит к удорожанию монтажа электропроводки. Некоторые хотят, чтобы проводка была доступна для обслуживания, и заказывают монтаж электропроводки в кабельном канале (коробе).

Такой монтаж можно осуществить после отделочных работ, но следует заранее сделать небольшую шахту для прокладки проводов между этажами. Другие не желают наблюдать короба на стенах и хотят, чтобы электропроводка была внутри них. При таком варианте монтаж электропроводки осуществляется перед обивкой стен вагонкой и устройством полов. Электропроводка в деревянном доме, должна быть надежно защищена от возгорания. Все провода при внутренней прокладке кабеля должны быть в металлической оболочке (как правило, используют металлорукав). Обратите внимание, что материалы должны быть сертифицированы.


Видео монтажа электропроводки

Читаем дальше — узнаём больше!


Оценка: 2.6 из 5
Голосов: 167

Как провести проводку в деревянном доме

Дерево — довольно популярный и экологически безопасный материал, поэтому деревянные дома пользуются спросом в современном строительстве. По окончании оборудования деревянного дома следует процесс установки системы электроснабжения. Так как дерево неустойчиво перед возгоранием, электропроводка должна обеспечивать полную безопасность жителей дома от возникновения пожара. О том как сделать проводку в деревянном доме правильно рассмотрим далее.

Оглавление:

  1. Требования к прокладке проводки в деревянном доме
  2. Основные виды проводки в деревянном доме
  3. Особенности монтажа проводки в деревянном доме: этап подготовки
  4. Особенности прокладки основного кабеля к дому

Требования к прокладке проводки в деревянном доме

Первое самое главное требование к электрической проводке, устанавливаемой в любом доме, является ее безопасность. Для этого необходимо правильно подобрать все провода, которые будут в состоянии выдержать возлагаемую на них нагрузку. При этом запас мощности должен составлять минимум тридцать процентов.

Провода, устанавливаемые в доме, должны иметь специальное покрытие, которое устойчиво перед возгоранием и механическими повреждениями. Для улучшения эстетической привлекательности помещений, рекомендуется прятать проводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

В процессе установки электропроводки обратите внимание на способы соединения проводов изготовленных из меди и из алюминия. Чтобы не нарушать правил пожарной безопасности, рекомендуется установить устройства защитного отключения, которые во время перепадов или сильного напряжения в электросети произведут отключение питания.

Еще одним требованием выступает сооружение отдельной ветки, имеющую повышенный запас мощности. К ней будут подключаться приборы, требующие особой мощности, такие как духовой шкаф.

Рекомендуется устанавливать все элементы проводки в специальные гофры, которые продаются в любых магазинах электроники. Их подбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладывании проводов через строительные конструкции, следует соорудить для них специальные отверстия. При этом после установки кабеля, образовавшиеся зазоры уплотняют при помощи легкоудалаемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка с цементом в соотношении десять к одному, кроме этого возможно использование глины, шпаклевки или строительного гипса.

Заделывать сквозной проход необходимо по всей его площади, во избежание проникновение в помещение избытков влаги или газов.

Установка проводки производится при температуре воздуха, не превышающей отметки в -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабеля с наличием защитной оплетки и с медными жилами.Сечения кабеля, обеспечивающего сетевое подключение должно быть не менее 0,25 см на 1 м², а для кабеля отвечающего за освещение будет достаточно 0,15 см на 1 м².

Основные виды проводки в деревянном доме

Различают два способа монтажа электропроводки в деревянном доме:

  • открытый;
  • закрытый.

Схема проводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они находятся непосредственно на поверхности стен. Это конечно является преимуществом такой проводки.

Основным недостатком проводки открытого типа выступает неэстетичность внешнего вида помещения в котором она установлена.

Данная схема обустройства электропроводки используется в помещениях с повышенной влажностью, так как именно в них существует возможность возникновения короткого замыкания, при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариаций выполнения проводки открытого типа. Возможен вариант ее установки непосредственно на стену, в пластмассовые трубы, в подплинтусное пространство или в специальные каналы для проводки.

Материалы, для изготовления подобных конструкция являются невозгораемыми, они имеют электроизоляционные свойства. Данные кабели бывают разнообразных конфигураций, сечений и форм. В соответствии с цветом их разделяют на:

  • коричневые;
  • светло-коричневые;
  • белые.

При производстве установки проводов под плинтус, не разрешается соединять вместе провода выполняющие осветительную, слаботочную и силовую функции. Чтобы коммуникации не перегревали плинтус, следует заполнять пространство не более, чем на 65%. В противном случае, возникновения короткого от перегрева замыкания не избежать.

В процессе монтажа открытой проводки в деревянном доме высоту прокладки коммуникаций определяет человек выполняющий работы, так как она ненормированная.

Следите за тем, чтобы плинтусы и каналы плотно прилегали к стене, минимальное расстояние между ними составляет не более двух миллиметров. При проведении установки проводки в неотапливаемых помещениях, таких как подвал, гараж, чердак или коридор, для закрепления проводов, требуется использование скоб с подходящим диаметром.

Чтобы улучшить эстетичность помещения планируйте размещение проводки в незаметных местах. Запрещается устанавливать проводку вблизи дверных проходов, батарей, труб или угловых участков стен.

Второй вид монтажа электропроводки — скрытый. Допускается использование этого метода при наличии пустот в строительных конструкциях, перегородок сборного типа, борозд на стене, подвесных потолков. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей происходит с помощью материалов, устойчивых перед возгоранием.

В процессе установки проводки в деревянном доме с оштукатуренными стенами, рекомендуется использовать изолированные кабели, имеющие общую защитную оплетку. Она способна обеспечить их защиту от механических повреждений. Но учтите, в случае необходимости в демонтаже данной системы, придется крошить стены и делать повторный ремонт. Поэтому перед выбором данного метода, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный внешний вид или финансы.

Если провода устанавливаются под слой штукатурки, они должны пролегать в строгом вертикальном или горизонтальном направлении. Интервал между плитами перекрытия и проводами не должно превышать 20 см. В перегородках, толщиной до 9 см, производится кратчайшая прокладка трассы.

Крепление и фиксация провода производится с интервалом от 0,5 до 1,2 м, тем самым обеспечивая плотность прилегания штроб.

При обустройстве проводки под поверхностью подвесного потолка и других подобных конструкций, используются исключительно высококачественные провода с маркировкой Н Г — нераспространяющие горение или с индексом L S — низкий уровень выделения газов и дыма. Если проводка устанавливается на поверхность, выполненную из полугорючих материалов, то провода устанавливаются в металлические рукава с локазиционными способностями или в металлические трубы. При использовании стальных комплектующих, следует предусмотреть их защиту от образования коррозии.

Данный способ подходит для обустройства и ванной, и бани, и сауны, но, чтобы избежать поражения электротоком в этих местах с повышенной влажностью, используют провода с наличием поливинилхлоридной оболочки, размещенные в поливинилхлоридной трубе. В таких помещениях использование металлических труб недопустимо, из-за подверженности их к коррозии. При использовании электрической каменки в помещении бани сооружается специальный забор, который оббивают картонно-асбестовым покрытием.

Особенности монтажа проводки в деревянном доме: этап подготовки

Перед тем как приступить к непосредственной укладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

  • разметку;
  • заготовку;
  • пробивку.

Первым делом определите место, через которое будет осуществляться подводка электричества к дому. После этого, разметьте места установки всех электрических приборов, или места в которых необходимо оборудовать розетки, выключатели, соединительные и ответвленные коробки и светильники.

После разметки всех участков, приступайте к осуществлению разметки прокладывания проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки щитка распределительного назначения. Лучше, если он будет установлен при входе в дом, помещение при этом должно быть сухим, отапливаемым. Рекомендуемая высота установки составляет полтора метра.

При осуществлении монтажа электропроводки начинать разметочную работу следует из прокладки линий прохождения основных пучков с проводами, затем размечают ответвления. Поворотные и проходные участки, прокладываемые через стены также указываются.

Горизонтальная часть проводки прокладывается ниже от потолка на 15-20 см. параллельно к стыку стены с потолком. Данная процедура поможет предотвратить повреждение провода в процессе механических воздействий. Когда производится поворот трассы, необходимо строго придерживаться прямого угла. Размечать места крепления проводника нужно с крайнего участка. Для разметки скрытой или открытой электропроводки используется специальный шнур. На этот шнур производители предварительно наносят краску, помогающую ускорить процесс разметки. В противном случае, используется обыкновенный шнур, который предварительно окрашивают с помощью мела или синьки.

Шнур фиксируется на начальной точке и протягивается постепенно по местам прохождения трассы. Линии получаются ровными и четкими.

Совет: При проведении разметочных работ, рекомендуется перенести разметку на бумагу, которая должна всегда находиться у владельцев дома. При необходимости в проведении ремонта или даже забивании гвоздя в стену, данная карта укажет место, на котором присутствует электропроводка.

Для проведения разметки в местах размещения выключателей и розеток используется мел, а работа проводится ручным способом. Установка ответвленных коробок происходит в месте ответвления, чтобы обеспечить спуск к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется использование скрытых штепсельных розеток и выключателей. Они устанавливаются в специальный короб размером в 7 см.

Рекомендуется устанавливать выключатель возле входной двери, желательно с правой стороны, на расстоянии удобном для включения, которое составляет от 90 до 110 см. Расстояние между дверной коробкой и выключателем должно быть минимум десять сантиметров, тоже самое касается и окон.

При монтаже выключателей есть два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй — на расстоянии более метра, для других помещений.

Розетки не ограничивают правилами расположения. Они устанавливаются в соответствии с предпочтениями людей, проживающих в доме. Хотя не рекомендуется производить установку розеток близко к полу, так как при прорыве воды или при затоплении, повышается риск возникновения короткого замыкания.

Проводка в деревянном доме фото:

Следующим этапом выступает заготовка материала для обеспечения подводки. При этом необходимо выбрать тип кабелей, розетки и все комплектующие. Кроме этого, производится нарезка проводов на отдельные части, Учтите, что лучше отрезать провода с запасом в 15 см, чтобы перекрыть монтажные работки или соединение проводов между собой.

Особенности прокладки основного кабеля к дому

Чтобы провести проводку в деревянном доме первым делом нужно провести силовой кабель. Этот процесс проводят после завершения разметки. Существует два способа выполнения данного процесса:

  • воздушный;
  • подземный.

Выбор того или иного вида зависит от заранее составленного и согласованного со службой подачи электроэнергии проекта.

Менее затратным методом является установка кабеля воздушными путями. Хотя при расстоянии между домом м основным источником энергоснабжения более 26 м, придется устанавливать дополнительную опору в виде бетонного столба.

Проведение воздушной установки проходит с помощью специальных растяжек или фарфоровых изоляторов. При этом требуется применение самонесущего изолированного С И П кабеля, срок службы которого составляет минимум 30 лет. Основные требования к кабелю:

  • атмосферостойкое полиэтиленовое покрытие;
  • устойчивость перед ультрафиолетом;
  • устойчивость к перегрузке сети;
  • механическая прочность.

К недостатку использования такого кабеля относится его чрезмерная упругость и неподатливость, которая приводит к возникновению трудностей в его монтаже. Расстояние кабеля над поверхностью дороги составляет минимум 600 см, а по отношению к пешеходной дорожке — 350 см.

Чтобы обеспечить безопасность деревянного дома и его защиту от возгорания при перегрузке сети, кабель вводится через металлические втулки. Сечения кабеля должно составлять минимум 1,6х1,6 см.

К более дорогостоящему способу подводки кабеля к дому выступает его установка подземными путями. Так как этот метод требует оборудования траншеи, глубина которой минимум 100 см. Кроме этого имеются отличия в качестве кабеля. В данном случае, рекомендуется использовать кабель с наличием медных жил и бронезащиты. Такой кабель устойчив перед грызунами и подвижками грунта. При его установке необходимо обеспечить песчаную десятисантиметровую подушку, а после укладки кабеля, он или засыпается песком или кирпичом.

Не применяйте никаких металлических труб при укладке кабеля подземным способом, так как из-за образования конденсата существует риск прекращения подачи электричества.

Проводка в деревянном доме видео:

Электропроводка в деревянном доме | Электрик



Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей — короткое замыкание.

Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
NYM — более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

Кабель марки NYM

Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.
Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

Внутренняя прокладка кабеля

  • Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.
  • Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.
  • В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.
  • Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.
  • Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.
  • В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.
  • В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.


Внешняя прокладка кабеля

  • Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.
  • С помощью саморезов, короб крепят к деревянной стене.
  • Монтируются соединительные коробки.
  • Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.
  • Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.
  • Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

Цветные кабель каналы под фактуру дерева


Заземление

Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО «видит» даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

Общие советы

  • По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

  • Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.
  • Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).



Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п. 2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





Похожие статьи

Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Требования к электропроводке в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы учтем только требований к домашней электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах.Но во время работы есть множество нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани. Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж. Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие. Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов.Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читаете описание этих проводов, там четко написано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в домашних условиях и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВА в качестве удлинителей для различного оборудования и устройств — газонокосилок, боров и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте на эти провода даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных осветительных групп рекомендуется использовать 3 * 1,5мм / кв. Цифра 3 показывает количество прожитых. Почему трех, ведь двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять. В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт.Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать дальнейшие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, проводятся все монтажные работы по сантехнике и электромонтажу. Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно в вашей квартире или доме будет сделана электрика, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома. В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки.Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности. К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и др., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики, в последнее время, из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, т. К. Гибкие). Но если прочитать техническое описание к ним, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в доме и в офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и т. Д.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП. В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Утеплитель плавится — в конце концов, и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2. 5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки производил квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире. Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть хозяйственные помещения и наружное освещение.Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих. Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — это разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Данную акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

  • Мы остановимся на чисто технических аспектах ввода электроэнергии в здание.Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
  • Подача воздуха в линию обычно осуществляется проводной CIP. Количество жил и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм2.

  • Расстояние от дома до главного сетевого поста должно быть не более 25 метров. Если это расстояние больше, то потребуется дополнительная стойка.
  • Высота анкеровки проволоки в доме должна быть не менее 2,75 метра. При этом проволоку следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.
  • Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика.В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
  • Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить на фасаде дома вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель. Но правила ПУЭ запрещают установку таких машин.

  • Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

  • Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

В каждом распределительном щите всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети.


Если счетчик не установлен на фасаде дома, то он находится в распределительном щите.


От счетчика провода питания обычно подключаются к шинам.


Из покрышек происходит разделение на отдельные группы. Защищайте отдельные группы групповых машин.


Для защиты человека от случайного прикосновения разработаны УЗО.Для некоторых групп требуется установка.

Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от ВЛ.


Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде.


Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ. Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

  • Согласно п. 7.1.28 Щиты ПУЭ следует устанавливать в сухих помещениях, в местах, удобных для обслуживания.Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
  • Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров. Единственное исключение — это ответвления на регистры отопления помещения.
  • Пункт 7.1.29 Кодекса по электромонтажу запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т. п.Такой монтаж допускается только при соответствующей гидроизоляции.
  • Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.
  • Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
  • Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
  • Согласно п. 7.1.22 ПУОС распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия напрямую поступает к потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов.Только сейчас цена такой установки может существенно отличаться.

Итак:

  • Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
  • А вот для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что по п.2.1.49 ОЭС, в этом случае провод следует защитить со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

  • Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
  • Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом.В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
  • Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

  • А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается применять такой же тип разводки, как и для жилых помещений.

  • Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания.Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

  • Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

  • Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру.Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
  • Но для прокладки не на земле, а на фасаде зданий не запрещено использование металлических труб или гофры. Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

  • При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
  • Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
  • И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме. Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения проводов, а также множеству мелких нюансов, характерных для разных помещений.Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Советы по подключению бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в доме с традиционным каркасом. Ключ к электромонтажу бревенчатого дома — это тщательно спланировать расположение всех розеток, выключателей и светильников.Оттуда вы должны определить, как вы проведете провода к этим местам, используя стратегию предварительного сверления и предварительной разводки во время процесса сборки бревенчатой ​​стены. Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены прочные, проводка для розеток, выключателей и освещения часто проходит ниже уровня пола и проводится через каналы, просверленные во время строительства.Вот тут-то и пригодится планирование.

Следует заранее проконсультироваться с лицензированным электриком, чтобы разработать план расположения внешних настенных электрических коробок. Этот человек должен знать правила минимального расстояния между розетками. Перед тем, как начать строительство бревна, на полу следует четко обозначить место, где именно будет происходить это сверление.

Бригада по строительству бревенчатого дома (или имеющий лицензию электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере их укладки в штабель.Это создаст желоб, через который можно будет пропустить провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно протянуть сквозь стены во время или после строительства. Отводы можно прорезать в стене бревна с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для подключения проводов к выключателям и светильников, прикрепленных к бревенчатым стенам. Для освещения и выключателей возле наружных дверей также часто проводят провода вдоль дверных косяков и просверливают их сбоку к распределительной коробке.Позже этот провод закрывается аккуратно установленной дверной коробкой.

Провода на второй этаж

Поскольку на второй этаж будет проложено много проводов, предварительно просверливать для них бревенчатые стены непрактично и нет необходимости. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней стороной, и используйте эту стену для вывода всех необходимых проводов. После того, как провода подведены на второй этаж, их можно провести вдоль плинтуса, чтобы добраться до розеток наверху.

Электромонтаж деревянной кровельной системы

Когда используются бревенчатые и деревянные кровельные системы, бревенчатые крыши домов обычно изолируются во время процесса каркаса. Это затрудняет скрытие проводов внутри крыши после ее завершения. Из-за этого провода, идущие к потолочным вентиляторам, осветительной арматуре и датчикам дыма, должны быть установлены до завершения кровли. Для этих участков лучше всего прикрепить провода к верхней части настила крыши до установки изоляции. Опять же, вы должны спланировать расположение любых креплений, прикрепленных к крыше, чтобы гарантировать, что провода упадут в нужном месте.

Наконец, всегда имейте в виду, что грубая электромонтажная работа в бревенчатом доме на этапе создания каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

Home Wiring 101 — Базовая электрическая проводка для домовладельцев

Клинт К.Томас, эсквайр

Фотография Зои Томас

Как подключить дом

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электросистема дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

Калибр бытовой проволоки

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер.Проводка калибра 12/2 рассчитана максимум на 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокие амперы.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком маленького диаметра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типы бытовых проводов

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех жил. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. Устройства для зачистки подходят для проводов различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение гайкой для проводов. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них постоянно присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке. Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что с обеих сторон у них есть два винта. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаешься, не делай этого.

Прочие электротехнические изделия



Рекомендуемые статьи

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов.Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Одножильные и многожильные кабели

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными.Сплошной провод обеспечивает наилучшее соединение, но его жесткость затрудняет прокладку по кабелепроводу, чем многожильный провод.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте номинальные характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод.Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает температуру до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, вмещающих от 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку. Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру.Например, кабель, обозначенный как «14-2» с заземлением, имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода. Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников. Максимально допустимая нагрузка на медный провод

Поперечные сечения медных проводов и проводников

Поперечные сечения медных проводов и проводов

Армированный электрический кабель

Гибкий армированный электрический кабель змеится сквозь стены, полы и потолки для обеспечения надежной защиты защитная цельнометаллическая оболочка для проводов.
Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную оболочку для электрических проводов. © Дон Вандерворт, HomeTips

Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита.

Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод оборачивается прочной бумагой, называемой втулкой.В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить непрерывность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»).

Металлический кожух служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать. Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам.

Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как наиболее распространенный тип домашней электропроводки.

Защита проводов и кабелей с помощью кабелепровода

Кабельный канал выглядит как водопроводная труба и служит для защиты проводников от повреждений, вызванных влагой или ударами.Доступно несколько различных вариантов кабелепровода; вам нужно будет оценить конкретные потребности работы, чтобы определить, какой тип для нее подходит. Тонкостенный металлический канал может быть изогнутым, чтобы принимать углы, или, для больших размеров, может быть снабжен коленами. Andrew McDonough / Shutterstock.com

Тонкостенный металлический трубопровод обычно выбирается для участков, где он будет открыт, например, гаражей или подсобных помещений. Тип EMT, как его обычно называют, используется в тех случаях, когда не требуется много изгибов для обхода препятствий.Хотя ЕМТ можно гнуть, купить заготовки гораздо проще. ЕМТ продается длиной до 10 футов; диаметры варьируются от 1/2 дюйма до 2 дюймов. (Для получения дополнительной информации см. Как установить тонкостенный металлический кабелепровод.) Размеры электрического провода и кабелепровода

Гибкий металлический кабелепровод выглядит как армированный кабель, но не содержит проводников. Также называемый «Гринфилд», он является предпочтительным каналом для крупных бытовых приборов, таких как водонагреватели, а также для районов, где проложить маршрут ЕМТ было бы слишком сложно.Его можно использовать как на открытом воздухе, так и в помещении. Гибкий металлический шланг продается ногами или катушками по 25 или 100 футов. Диаметр составляет 1/2, 3/4 и 1 дюйм. (Для получения дополнительной информации см. Как установить гибкий металлический кабелепровод.)

Жесткий неметаллический трубопровод , изготовленный из пластика ПВХ, является более легкой альтернативой металлическому каналу для внутреннего использования. Трубопровод Schedule 40 продается длиной 10 футов. Его не следует путать с водопроводной трубой из ПВХ, и его следует использовать только с корпусными коробками из ПВХ, а не с неметаллическими коробками, используемыми с кабелем.(Для получения дополнительной информации см. Как установить жесткий неметаллический кабелепровод .)

Оценка области применения кабелепровода, а также количество и размер проводов, которые он будет пропускать, определит диаметр кабелепровода, который вам понадобится. В приведенной выше таблице приведены некоторые рекомендации.

Обратитесь к местному подрядчику по электропроводке, прошедшему предварительную проверку

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

лучших электрических проводов в 2021 году

Когда дело доходит до чего-либо электрического, последнее, что вам нужно, — это получить неправильный электронный провод, который не подходит для той цели, для которой он был куплен вообще. Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев бывает сложно и совершенно запутанно выбрать правильный электрический провод из всех цифр.

Чтобы упростить вашу задачу, мы изучили список факторов, которые, скорее всего, следует учитывать перед покупкой.

Что нужно учитывать при покупке электрических проводов?

Ниже мы собрали некоторые важные вещи, которые вам нужно учитывать при покупке электрических проводов и кабелей.

Материал проволоки

Обычно электрические провода и кабели изготавливаются из алюминия или меди.Эти материалы лучше всего подходят для проводов и кабелей, потому что они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их невысокой стоимости и доступного количества. Когда вы находитесь на рынке электрических проводов, убедитесь, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для домашней электропроводки, вам больше всего подойдут медные провода. Медь более проводящая, чем алюминий, но при этом тяжелее и дороже.Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

Длина провода

После принятия решения о том, какой электрический провод вы собираетесь приобрести, вам необходимо выяснить, может ли поставщик кабеля предоставить вам все необходимые провода соответствующей длины. Один из эффективных способов сделать это — узнать, предлагает ли поставщик индивидуальные заказы на закупку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего приказа в соответствии с вашей ситуацией.Это предотвратит попадание слишком короткого или чрезмерного электрического кабеля.

Размер провода

Это относится к диаметру самого проводника. Это значение регулируется американской системой калибровки проволоки и является очень важным фактором, когда вы покупаете провод для использования. В основном, чем меньше размер провода, тем больше калибр. Очень важно выбрать размер провода, который соответствует силе тока цепи, иначе возникнет риск короткого замыкания и возгорания.

Вот как это работает на самом деле; Максимально допустимая токовая нагрузка провода определяется калибром провода. Выбрав провод с калибром, рассчитанным на силу тока, необходимую в вашей ситуации, вы в безопасности.

Изоляция проводов

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендованную изоляцию. Всегда полезно убедиться, что провод или кабель, который вы собираетесь купить, одобрены для защиты от воды, тепла и огня.Если все эти три основных фактора учтены, а выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Гибкость

Обычно разные типы проводов обеспечивают разный уровень гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

  • Провода с одножильным сердечником — эти провода более гибкие при более высоком сечении и менее гибкие при низком сечении.
  • Крупножильные провода — эти провода умеренно гибкие и в большинстве случаев сохранят любую форму, в которую вы их придаете.
  • Тонкопроволочные провода — эти провода очень гибкие и не сохраняют форму.
Маркировка проводов

Еще одна важная вещь, о которой следует помнить, — это маркировка. Вы должны убедиться, что кабели и провода имеют надлежащую маркировку, напечатанную на внешней оболочке. Если их там нет, то, вероятно, безопаснее попробовать другой продукт или другого поставщика.Эти ярлыки гарантируют, что вы обращаетесь с надлежащим оборудованием и выполняете правильные подключения, поэтому каждый кусок электрического кабеля, который вы используете, должен иметь соответствующую маркировку.

Некоторые из основных вещей, которые должны были быть указаны в кабелях, должны включать; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN). Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Цветная изоляция или кожухи также могут помочь вам убедиться, что вы используете подходящие провода.

Цвет

При работе над электрическим проектом всегда лучше использовать провода разного цвета в электрическом узле. Это поможет не только вам, конечному пользователю, но и всем, кому может потребоваться обслуживание сборки в будущем — путем создания вариаций и понимания того, для чего предназначен каждый провод. Если это ваша цель, тогда вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Как правильно выбрать электропровод

Перед тем, как решить, какой провод покупать, нужно задать себе несколько вопросов. Эти вопросы помогут вам легко выбрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

  • Сколько вам нужно провода?
  • Какое количество тока вам нужно, чтобы ваш электрический провод мог эффективно выдерживать ток?
  • Требуется разводка разного цвета?
  • Вам нужно провести электромонтажные работы снаружи?
  • Подходит ли провод для прокладки в полости стены?
  • Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность проволоки?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который не подходит для той цели, для которой вы его купили, и значительно упростят весь процесс, дав вам более точное направление.

Есть ли в вашем доме какие-либо из этих проблем с электропроводкой?

Практически каждый, кто читает эту статью, знает кого-нибудь, кто пережил пожар в своем доме. Электропроводка — основная причина домашних пожаров. По оценкам Международного фонда электробезопасности, ежегодно в одних только США происходит около и 51000 пожаров в домах с электричеством.

Не требуется, чтобы проводка была устаревшей или плохо смонтированной, чтобы выявить проблемы, хотя это серьезные проблемы.Хорошая новость заключается в том, что большинство электрических пожаров можно предотвратить. Часто проблемы с электричеством сигнализируют о проблемах еще до начала пожара. Ниже мы рассмотрим несколько распространенных сигналов о проблемах.

Изображение любезно предоставлено Laura Scudder CC BY-SA 3.0

Ручка и трубка. Присмотритесь.

Хотя проводка ручки и трубки может давать сигналы о проблемах, нет необходимости знать, что этот метод подключения опасен. Электрическая проводка с ручкой и трубкой представляет собой одножильную незаземленную систему, которая распределяет электричество по дому с помощью медных проводов внутри стен, чердаков и полов, обычно покрытых тонкой резиновой изоляцией и тканью. Ручки из фарфора используются для закрепления проводов и предотвращения их контакта с горючими поверхностями. Подобные трубки позволяют этим проводам проходить через шпильки и балки без соприкосновения.

Проводка с ручкой и трубкой использовалась с 1880-х до начала 1940-х годов и больше не является безопасной. Стены смещаются, провода изнашиваются, и в конечном итоге заряженная оголенная медь контактирует с деревом или другими горючими материалами, вызывая пожар. Чем дольше активен контур ручки и лампы, тем больше вероятность отказа. Электропроводка с ручкой и трубкой стала причиной многих домашних пожаров, что привело к материальному ущербу и гибели людей.

Суть в том, что у меня не будет моей семьи в доме с ручкой и трубчатой ​​проводкой. Период. Возможно, все было в порядке, когда он был установлен, но теперь любая такая установка выполняется в резервное время. Если у вас в доме есть активная проводка ручки и трубки, замените их. Сегодня. Серьезно, прекратите читать эту статью и вызовите электрика.

Тем не менее, некоторые страховые компании домовладельцев по-прежнему будут страховать дома с ручкой и трубчатой ​​проводкой, но не многие. Ставки по понятным причинам будут высокими, а покрытие — невысоким.Наше единственное предложение для ручки и трубки — обновить.

Отслеживайте автоматические выключатели

Автоматические выключатели время от времени срабатывают, на что они рассчитаны при перегрузке цепи. В большинстве случаев домовладелец может снова включить его без происшествий. Однако частое срабатывание автоматического выключателя является признаком неисправности проводки, перегрузки цепи или неисправности автоматического выключателя. Неисправные выключатели также могут быть опасны!

Мерцание и жужжание

Мерцающий или приглушенный свет может указывать на необходимость проверки проводки.Жужжание также может указывать на проблему, особенно если оно сопровождается перебоями в освещении. Жужжание может быть вызвано чем-то настолько простым, как ослабленная или неисправная лампочка, но также может указывать на более серьезные проблемы в другом месте на линии. Если ваш свет беспорядочно излучает эти вещи при включении или мерцает или тускнеет при использовании нескольких приборов, возможно, квалифицированный электрик должен обновить проводку в вашем доме.

Теплые или вибрирующие настенные розетки

Поскольку настенные розетки относительно незащищены и к ним часто подключаются и отключаются вилки, они представляют собой обычную проблему.Не касаясь напрямую проводов, положите ладонь на розетку. На ощупь он теплый или вибрирует? Если да, замените его. Часто простая замена старых розеток и осветительных приборов в доме значительно снижает риск возгорания.

То же самое испытание можно провести на панели автоматического выключателя. Вокруг этой области часто бывает очень слабый гул или вибрация, которые не обязательно указывают на проблему. Однако чрезмерно нагретые выключатели или более выраженная вибрация или гул — признаки того, что их должен проверить электрик.Как и настенные розетки, старые автоматические выключатели могут изнашиваться. К счастью, они обычно недорогие, и их легко заменить.

Плохие соединения

Не удается вставить вилки? Розетки могут выходить из строя с годами и больше не удерживают вилки плотно. Эта проблема может означать механический сбой в розетке, что указывает на необходимость ее замены.

Доверяйте своему носу

Если запах гари присутствует вокруг линий, розеток или электрической панели, ваша проводка нуждается в немедленном обслуживании. Обоняние гари, дыма или посторонних запахов.Эти запахи означают, что небольшие повреждения от пожара, возможно, уже произошли, и угрожают остальной части вашего дома.

В случае сомнений обратитесь к профессиональному электрику. По вопросам страхования обращайтесь на веб-сайт Home Insurance или . Свяжитесь с вашим агентом по страхованию Bankers Insurance . Мы поможем определить ваши риски и посоветуем, как их покрыть. Не наш клиент? Позвольте нам побороться за ваш бизнес! Каждому из наших клиентов назначается личный страховой агент и предоставляется адрес электронной почты, а также номер телефона, который звонит прямо у них на столе.


Был ли этот пост полезным?

Как найти электрические провода в стене (3 метода)

Каждый раз, когда вам нужно просверлить стену, вам необходимо знать расположение электрических проводов.

Просверливание стены без этого знания может привести к поражению электрическим током.

Вы также можете просверлить отверстие в сантехнике.

Вам нужен способ найти электрические провода в стене.

Как найти электрические провода в стене (шаг за шагом)

Есть три основных метода поиска электрических проводов за стандартным гипсокартоном.

Чтобы найти электрические провода в бетонных стенах, вам потребуется несколько разных методов.

Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.

Выполните следующие действия, чтобы безопасно их найти.

Метод 1: Детектор электрического провода

Этот метод требует использования детектора электрического провода.

Доступно несколько типов.

Некоторые из них лучше обнаруживают через одни материалы, чем другие.

Они также могут обнаруживать другие предметы в стене, такие как сантехника и дерево.

Детектор электрического провода работает, испуская сигнал через провод.

Этот сигнал действует как пробник.

В некоторых случаях провод, который вы ищете, должен быть под напряжением для работы детектора.

Другие не требуют, чтобы провод был под напряжением.

Эти детекторы обычно дешевле, чем детекторы с токоведущим проводом.

В качестве меры предосторожности, если для извещателя не требуется, чтобы провод был под напряжением, вам следует отключить питание с помощью автоматического выключателя.

Как только зонд проходит через провод, приемник улавливает его.

Устройство издаст шум, загорится или будет визуально указывать на то, что в этом месте есть провод.

Выполните следующие действия, чтобы правильно использовать устройство с электропроводкой.

Шаг 1. Купите правильный детектор электрического провода

Зайдя в строительный магазин, вы обнаружите множество различных детекторов электропроводки.

Они классифицируются как средства поиска гвоздей, поэтому вы найдете их в этом разделе хозяйственного магазина.

При покупке детектора электрического провода учитывайте материал стены.

Если это гипсокартон, то подойдет любой базовый детектор электропроводки.

Если это бетон или что-то еще, то вам может понадобиться специальный детектор.

Вам также следует подумать, хотите ли вы найти что-нибудь еще внутри стены.

Многие детекторы также могут сказать вам, где находится водопровод в стене.

Если вам нужна эта функция, то, возможно, стоит потратить дополнительные средства на поиск детектора, способного выполнять эту функцию.

Еще одно последнее соображение, которое следует принять во внимание, — заботит ли вас, должен ли провод быть под напряжением или нет.

Если вы не хотите выключать питание во время поиска, то вам нужно найти детектор электрических проводов, не находящихся под напряжением.

Если вы не возражаете против того, чтобы провода были под напряжением, вы можете выбрать детектор проводов под напряжением.

Детекторы с нулевым напряжением дешевле, чем детекторы с токоведущим проводом.

В противном случае вам понадобится только базовый детектор электрического провода, который скажет вам, где находится провод в стене.

Шаг 2. Подключите датчик к розетке рядом с зоной проверки

Стандартные электрические извещатели имеют дальность обнаружения до трех метров.

Вы должны быть как можно ближе к области, в которой вы хотите искать.

Чем ближе вы находитесь, тем точнее результат.

Откройте коробку детектора электрического провода.

Он состоит из двух частей.

Измерительный преобразователь передает зонд по электрическому проводу.

Приемник улавливает зонд, когда он приближается к нему в стене.

Передатчик — это деталь, которая подключается к розетке.

Подключите его к розетке, ближайшей к зоне проверки.

Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или предлагают более точные результаты.

Шаг 3. Включите передатчик и приемник

После того, как передатчик находится в розетке, нужно включить и передатчик, и приемник.

Это так же просто, как найти кнопку питания и нажать на нее.

Обратитесь к руководству, если вы не можете найти кнопку питания.

Шаг 4: Используйте руководство, чтобы узнать, как держать приемник

Для получения точных результатов необходимо правильно держать приемник.

Некоторым приемникам необходимо прилегать к стене, чтобы обнаружить зонд в проводе.

Остальные нужно держать под углом.

В инструкции вы узнаете, как держать приемник, чтобы получить четкий результат.

Шаг 5. Передача сигнала

Нажмите кнопку сигнала на передатчике.

Он начнет передавать зонд или сигнал через провод в стене.

Используйте приемник, чтобы найти сигнал.

Переместите приемник в горизонтальном направлении, чтобы найти зонд.

Это потому, что электрические провода проходят через стену горизонтально и вертикально.

Шаг 6. Ищите сигнал

Поиск провода может занять некоторое время.

Один совет — начать с выхода и медленно двигаться оттуда.

Вы также можете обыскать область, в которую собираетесь протолкнуть гвоздь или ввинтить.

Когда приемник обнаружит зонд, он предупредит вас.

Предупреждение может звучать в виде шума, может загореться приемник или быть визуальной подсказкой.

Следите за приемником, чтобы не пропустить сигнал.

Как только вы увидите сигнал, отметьте место на стене карандашом.

Теперь вы знаете, что в этом месте есть электрический провод.

Метод 2: Магнитный искатель шпилек

Другой метод — использовать магнитный искатель шпилек.

Это приспособление полезно тем, что помогает находить гвозди в шпильках.

Стойки — это деревянные балки, иногда металлические балки, которые поддерживают стену.

Магнитный искатель шпильки определяет местонахождение металлической балки или гвоздей в шпильке, создавая магнитное поле.

Это помогает найти провода, потому что они часто упираются в гвозди в шпильках.

Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.

Шаг 1. Купите подходящий магнитный искатель шпильки

Как и в детекторах с электропроводами, существует несколько типов магнитных детекторов.

Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.

Некоторые средства поиска гвоздей более точны, чем другие.

Обычно они дороже.

Другие также могут обнаружить в стене другие материалы, например дерево.

Чтобы упростить себе работу, купите магнитный искатель шпилек, специально созданный для той работы, для которой вы его используете.

Шаг 2. Обратитесь к руководству

Когда вы вернете свой магнитный искатель шпилек домой, найдите время, чтобы прочитать руководство.

В частности, вы хотите понять, как держать искатель шпильки.

Подобно детектору электрического провода, если вы не держите искатель правильной стороны, это может снизить его точность.

Магнитные детекторы гвоздей могут распознавать только очень глубоко в стене.

Вам нужно сделать все возможное, чтобы повысить его точность.

Шаг 3. Включите искатель шпильки

Если вашему устройству для поиска точек требуется питание, включите его.

Не всем магнитным устройствам поиска шпилек требуется питание.

Поднесите его к стене и начните поиск.

После того, как он будет включен, удерживайте прибор для поиска стоек у стены в соответствии с инструкциями, приведенными в руководстве.

Переместите искатель шпильки в горизонтальном направлении.

Провода проходят в стене горизонтально.

Шаг 4. Ищите сигнал

Магнитный искатель гвоздей обнаруживает металл в гвоздях или шурупах в стене.

При обнаружении металла устройство издает сигнал.

Вам нужно искать этот сигнал, чтобы определить, где гвозди в стене.

Иногда металлоискатель загорается, издает звук или имеет визуальную подсказку, которая сообщает вам, что он обнаруживает металл.

Шаг 5: Отметьте область

Каждый раз, когда срабатывает искатель, отметьте область.

В итоге вы получите общее представление о том, где гвозди в стене.

Это говорит о том, что есть вероятность, что провода тоже там есть.

Вы можете использовать детектор электрического провода для получения более точных результатов, или вы можете осторожно прибить его к стене.

Метод 3: Отверстие и камера

Этот метод идеален для домовладельцев, которые не прочь немного повредить свои стены.

Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — это действительно увидеть за ней.

Может помочь использование камеры с гибким прицелом.

Выполните следующие действия, чтобы проделать отверстие в стене и с помощью камеры найти электрические провода в стенах вашего дома.

Шаг 1. Купите подходящую камеру с гибким прицелом

Внутри стены будет темно.

Возможно, из вашего дома проникает свет.

Однако вы должны рассчитывать на темноту.

Вам нужна камера с гибким оптическим прицелом, к которой можно прикрепить либо ночное видение, либо фонарик.

Гибкость также важна.

Позволяет поворачивать прицел в узких углах, чтобы обойти препятствия.

Также следует учитывать качество камеры.

Если видео зернистое, возможно, вы не сможете определить, что это за электрический провод, а что за визуальный отклик.

Рассмотрите возможность крупных вложений, чтобы получить желаемые результаты.

Шаг 2. Осторожно прорежьте небольшое отверстие в стене

Прежде чем прорезать стену, выключите питание.

Вы можете сделать это, подойдя к выключателю и выключив главный выключатель.

Это остановит поток энергии через ваш дом.

Теперь вы можете безопасно вырезать небольшое отверстие в стене.

Отверстие должно проходить параллельно области, которую вы хотите проверить.

Это не обязательно должно быть большое отверстие.

Просто он должен быть достаточно большим, чтобы через него могла пройти камера прицела.

Для прорезания гипсокартона можно использовать универсальный нож.

Действуйте медленно, чтобы не перерезать неожиданные провода или водопровод.

Один совет — избегать резки возле розетки.

Шаг 3. Вставьте камеру

Рекомендуется промаркировать кабель через каждые несколько дюймов лентой.

Это покажет вам, насколько глубоко камера в стене.

Затем вы можете измерить расстояние со своей стороны стены, чтобы определить его местоположение.

Сделав отметки, вы можете вставить камеру в отверстие.

Идите медленно и направьте камеру в сторону стены, которую хотите осмотреть.

Следите за экраном, чтобы правильно направить камеру.

Ищите электрические провода, которые проходят через стену горизонтально.

Шаг 4: Отметьте область

Используя отметки, сделанные на кабеле, измерьте расстояние со своей стороны стены, где находится камера.

Затем отметьте карандашом на стене, где проходят провода.

У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.

Вытащите камеру обратно через отверстие.

Шаг 5: Закройте отверстие

Если вы проделали маленькую дырочку для камеры, то залатать ее несложно.

Используйте стандартную штукатурку для гипсокартона, чтобы заделать отверстие.

Затем покрасьте его так, чтобы он соответствовал остальной части стены.

Как найти электрические провода в бетонных стенах

В то время как найти электрические провода в стандартном гипсокартоне легко, найти их в бетонных стенах намного сложнее.

Бетонные стены значительно толще гипсокартона.

Камень также затрудняет прохождение сигналов через него.

Тем не менее, есть несколько методов, которые вы можете использовать, чтобы найти электрические провода в этих стенах.

Чтобы сделать это безопасно, следуйте этим методам.

Метод 1: обратитесь к чертежам

Возможно, вам даже не понадобится открывать стену или покупать какие-либо устройства.

Найти электрические провода в бетонной стене может быть так же просто, как найти чертежи здания.

Возможно, вам придется поговорить с представителями местного округа, чтобы узнать, есть ли у них чертежи в их документации.

Они также могут помочь вам связаться со строителем.

Приобретение чертежей будет включать электромонтажные работы.

Вы можете увидеть, где находятся провода, на чертежах той стены, которую нужно осмотреть.

Этот метод требует некоторой пробежки, но в конечном итоге сэкономит вам деньги.

Метод 2: использовать логику

Еще один способ — логически подумать об организации электромонтажных работ.

Вы знаете, где в стене розетка.

Вы также знаете, что провода проходят в стене горизонтально.

Это позволяет определить приблизительное расположение проводов из-за близости розетки.

Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка неверна.

Метод 3: приобретите детектор бетонных стержней или детектор электрического провода

Некоторые детекторы электропровода могут обнаруживать провода через бетонные стены.

Они, как правило, дороже, чем другие типы проволочных детекторов.

При выборе детектора электрического провода учитывайте толщину бетонной стены.

Некоторые средства поиска шпилек могут также проникать сквозь бетон для обнаружения металла.

Вы можете выбрать любой тип извещателя, но вам нужно убедиться, что тот, который вы выберете, способен пробивать бетонные стены.

Шаг 1. Подключите электрический детектор провода к розетке или прижмите стержень к стене

В зависимости от того, какое устройство вы выбрали, вам необходимо сначала подключить детектор электропровода к розетке.

Для поиска гвоздей необходимо включить его или поднести к стене.

Активировать сигнал в детекторе электрического провода.

Шаг 2. Прикрепите приемник или искатель шпильки вплотную к стене

Вы хотите уменьшить расстояние между приемником или устройством поиска шпилек и проводом, насколько это возможно.

Плотно прижмите устройство к стене и ищите сигнал.

Как и в случае со стандартным гипсокартоном, двигайтесь по горизонтали и ищите сигнал.

Шаг 3. Отметьте область

Когда сигнал погаснет, отметьте бетонную стену.

Вы не можете быть на 100% уверены в точности прибора.

Таким образом, никогда не открывайте стену, не выключив предварительно питание.

Как найти электрические провода в стене при обрыве провода

Поскольку для работы некоторых детекторов требуется провод, вам может быть сложно найти электрический провод, если он сломан.

Есть еще способ найти электрический провод, даже если он сломан.

Вам необходимо использовать трассировщик цепей.

Выполните следующие действия, чтобы с помощью средства трассировки цепей найти обрыв электрического провода.

Шаг 1. Подключите устройство контроля цепей к розетке

Как и детектор электрического провода, вы вставляете трассировщик электрических цепей в розетку.

Розетка должна располагаться рядом с областью, которую вы хотите проверить.

Включите трассировщик цепей и активируйте его, чтобы подать сигнал.

Шаг 2. Проведите приемник вдоль стены

Пока передатчик выдает сигнал, медленно проведите приемником по стене.

Вы заметите, что он получает сигнал каждый раз, когда находит провод под напряжением.

Следуйте по проводу с приемником.

Шаг 3. Поиск потери сигнала

Следуя по проводу с приемником, вы можете обнаружить, что сигнал пропадает.

Если он исчезает только в одном месте или на продолжительное время,

Это указывает на обрыв провода.

Отметьте область.

Теперь вы знаете, где оборванный провод и где находятся провода под напряжением.

Шаг 4. Отключите питание и откройте стену

Выключите питание, чтобы случайно не врезаться в провода.

Затем откройте стену в отмеченном месте, где находится оборванный провод.

При необходимости замените или сращивайте провод.

Просверлите или забейте стену молотком по мере необходимости.

Заключение

Есть несколько способов найти электрические провода в стенах.

Даже у более толстых стен, таких как бетон, есть несколько способов найти провода.

Используйте эти методы и действия, чтобы безопасно найти электрические провода и установить полки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
