Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см. , для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке.

Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

• Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

• Медь устойчивее к коррозии, медные провода медленнее окисляется.

• Медные провода прослужат дольше, чем алюминиевые.

• Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Открытая проводка в доме: основные правила монтажа электропроводки

Закрытая проводка для многих удобнее, чем открытая: замурованные провода не влияют на внешний вид интерьера и не мешают приставлять мебель вплотную к стенам. К тому же, считаются более безопасными. И все же, в старых и в деревянных домах проводка чаще монтируется открытым способом. На то есть свои причины, о которых следует знать владельцам деревянных домов, а также собственникам и съемщикам квартир, относящихся к старому жилому фонду.

ARCHPOLE

CONTENT Architecture

Замуровать невозможно
Представьте себе старинную кирпичную кладку. Из тех, что в чудом сохранившихся домах, где жилые метры достаточно дороги. Здесь благородную старину стараются оставить открытой и не калечить прокладкой внутренних коммуникаций в эстетических и конструктивных целях. Тем более, что в модных сегодня стилях лофт и хай-тек все должно быть на виду — и конструкции, и коммуникации.

Детали: Штробление стен под прокладку коммуникаций относится к переустройству здания и подлежит согласованию с жилищной инспекцией. И в таком переустройстве могут отказать, ведь лишние каналы в стенах снижают их несущую способность.

Электрика в интерьере

В стиле ретро
Открытую проводку, а также фарфоровые розетки и выключатели можно найти во многих магазинах в ретро-коллекциях, и интерьеру в стиле рубежа XIX-ХХ века без них не обойтись. Еще сто лет назад крученый провод на керамических изоляторах был показателем технического прогресса и единственно возможным способом устройства электрической сети.

Изначально выключатели были поворотными, и для каждой лампочки предназначался свой выключатель. Клавишные, в том числе двух- и трехклавишные модели появились только в 1960-х годах.

removed

ARCHPOLE

Объект дизайна
Открытые коммуникации — одна из любимых тем в современном дизайне, ее используют и на полном серьезе, и с завидным чувством юмора. Шутка архитекторов с перемещением проводки в медные трубы, используемые для водопровода, несомненно, поднимает не только настроение хозяев, но и стоимость жилья.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Бетон, стекло и медные трубы в необычной московской квартире

Lavka-Design

I.D.interior design

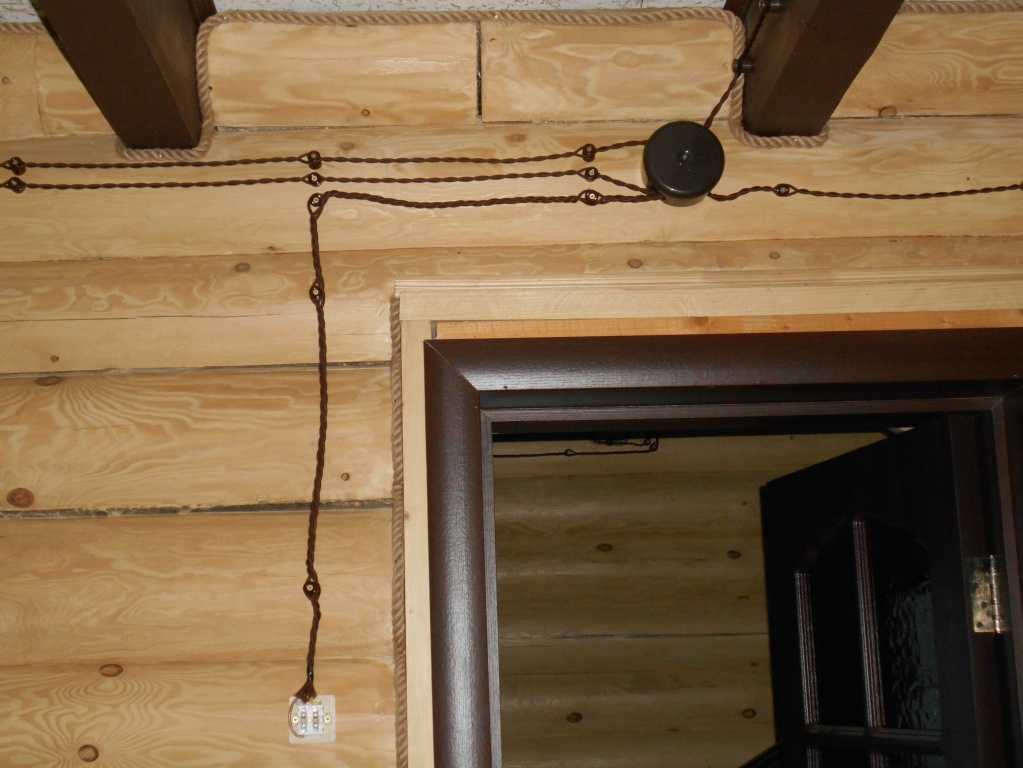

Внимание, дерево!
В соответствии с действующими российскими нормами электропроводка по сгораемому основанию, например, по дереву, осуществляется открыто. При этом, важно, чтобы между проводом и стеной оставался воздушный зазор, иначе короткое замыкание или иная авария в электросети может стать причиной пожара.

В местах прохождение кабеля сквозь деревянные стены и перекрытия его помещают в стальную трубу. Такая изоляция крайне необходима, ведь в отверстиях стен, сквозь которые проводка идет из комнаты в комнату, скапливается пожароопасная пыль. На проводку могут посягать и мыши, рекомендуется осматривать ее по весне в целях выявления повреждений.

Детали и розетки для открытой проводки производятся и в наши дни, в том числе с разной степенью защиты от проникновения влаги и пыли. Для ванной есть специальные влагозащищенные розетки и выключатели.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковная дача с качелями и дровяной печью

Elena Scherbakova

Современные технологии позволяют делать внутри деревянных стен каналы под проводку, соответствующие нормам пожарной безопасности. Прокладка каналов закладывается на этапе изготовления строительного материала по конкретному проекту и для конкретного заказчика. Себестоимость такого дома получается значительно выше, чем у деревянного здания, построенного по традиционной русской технологии.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковный дом, влюбленный в Природу

Ретро электрика Salvador

Без грязи
Прокладка или замена закрытой проводки представляет собой один из самых грязных ремонтных процессов. Стены долбят штроборезом (разновидность перфоратора), создавая в них каналы под кабель и углубления под монтажные коробки. Кабели, помещенные в защитные гофрированные трубы, замуровывают в стены, после чего выравнивают поверхности.

Словом, грязь такая, что жить невозможно. Тем более, что замену проводки производят комплексно во всей квартире или в доме, а не от комнаты к комнате. Ну, а если систему коротит, а капитальный ремонт не по силам? Тогда открытая проводка — едва ли не единственное спасение.

Детали: Защищать старую двухжильную проводку «фаза-ноль» на основе алюминиевого провода с помощью современных дифференциальных автоматов просто бессмысленно. Они работают лишь с современным трехжильным кабелем «земля-фаза-ноль».

AMR Interior Design & Drafting Ltd.

Public and private interiors

Обратите внимание

• Для осветительных сетей используют провод сечением 1,5 кв.мм, для розеточных групп — 2,5 кв.мм.
• Шаг между держателями составляет не более 50 см, а на сложных участках, например на поворотах, его делают короче.

Buchanan Photography

• Открытая проводка может быть открытой в прямом смысле или же находиться внутри каналов, защищающих опасное электричество от случайного повреждения.
• Розетки и выключатели устанавливайте на прокладках из токонепроводящего материала.

nuリノベーション

Однушечка | Odnushechka

• Каналы бывают разные. Есть, например, кабель-каналы с перегородками внутри, которые позволяют прокладывать одновременно и слаботочные, и силовые кабели. Съемная верхняя часть обеспечивает возможность контроля и замены проводов, если вдруг возникнет такая необходимость.

РАССКАЖИТЕ НАМ…
Использовали ли вы открытую проводку при ремонте дома или квартиры? Поделитесь с нами своим опытом и фотографиями в разделе комментариев!

Правильный способ прокладки проводки по внешней стене дома | Главная Руководства

Автор Jerry Walch Обновлено 19 декабря 2018 г.

Существует два способа прокладки электропроводки по наружным стенам дома или другого строения. Один из методов заключается в прокладке отдельных проводов в системе кабелепроводов, такой как промежуточный кабелепровод, жесткий кабелепровод или виниловый кабелепровод сортамента 40 или 80. Второй способ — проложить кабель. Если кабель защищен от прямого воздействия элементов, можно проложить кабель с неметаллической оболочкой, предназначенный для прокладки во влажных местах. В случае воздействия погодных условий необходимо установить кабель типа SE или служебный кабель. Из двух методов прокладка кабеля, предназначенного для прямого воздействия элементов, является самым быстрым и простым для домовладельца.

1. 1.

   Отключите питание цепи, к которой вы будете подключаться. Используйте бесконтактный тестер напряжения, чтобы убедиться, что вы отключили правильный автоматический выключатель на сервисной панели. Через распределительную коробку может проходить более одной цепи, поэтому вам, возможно, придется отключить более одного автоматического выключателя, прежде чем коробка станет безопасной для работы. Снимите крышку распределительной коробки после того, как к ней будет отключено все питание. .

2. 2.

   Найдите и отметьте стойки в стене с помощью искателя. Проложите кабельную трассу так, чтобы она проходила вдоль поверхности стойки или перпендикулярно стойкам, чтобы кабельные скобы или гвозди кабельной стяжки были вбиты в стойку, а не только в обшивку стены для надежного крепления.

3. 3.

   Установите кабельный разъем в распределительную коробку, в которой вы будете выполнять подключение. Установите еще один кабельный разъем в коробку устройства, где будет заканчиваться новый кабель. Отрежьте кабель достаточной длины, чтобы его концы выступали не менее чем на 8 дюймов от передней части каждой коробки. Закрепите кабель в коробках, затянув зажимные винты на разъемах кабеля.

4. 4.

   Закрепите кабель на стене с помощью кабельных скоб или кабельных хомутов. Поместите скобу или ремень в пределах 12 дюймов от каждой коробки и с интервалами, не превышающими 4 1/2 фута между этими двумя скобами или ремнями. Эти расстояния являются требованиями кода.

5. 5.

   Снимите внешнюю оболочку с концов кабеля с помощью рыхлителя кабеля или универсального ножа. Снимите 3/4 дюйма изоляции с отдельных проводов. Чтобы выполнить соединения в распределительной коробке, держите зачищенные концы проводов рядом и навинтите гайку. Подсоедините белый провод к белому, черный к черному и оголенный к оголенному. Подсоедините провода крепления устройства, которое вы устанавливаете, аналогичным образом. Установите на место крышку распределительной коробки и включите автоматический выключатель или выключатели.

   Things You Will Need

   • Noncontact voltage tester

   • Stud finder

   • Nonmetallic sheathed cable or SE cable

   • Cable connectors

   • Cable staples or straps

   • Hammer

   • Кабелерезы

   • Кабелерез или универсальный нож

   • Инструмент для зачистки проводов

   • Гайки для проводов

Ссылки

• Ecmag: Residential Wiring
• Ecm Web: 2011 NEC Revisions for Cable

1974 г. Его работы были опубликованы в журналах «Семейный мастер на все руки», «Популярная наука», «Популярная механика», «Руководства» и других изданиях. Вальх проработал 40 лет в сфере электротехники и имеет степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина Джуниор.

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

9001–230 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. drill bit
• 4-in-1 screwdriver
• Drill bit set
• Drill/driver — cordless
• Hacksaw
• Pipe wrench (2)
• Pliers
• Spade
• Tape measure
• Torpedo level
• Wire stripper /резак

Необходимые материалы

• Уплотнитель воздуховода
• Электрические коробки
• Изолента
• ЭМТ (металлическая электрическая трубка)
• Fish Tape
• Fittings (разъемы и фунт)
• GFCI
• Кожаные перчатки
• Mattock
• Pipe Bender
• RMC (контакт с жестким металлом)
• Упорные электрические клад
• Switch 9007 9007 9007 9007 9007 9007 9007 9007 Switch 9007 9007 9007 9007 9007 9007 Switch Switch Metal) 9007
• Switch Metal Conduct)
• . кабельные хомуты
• Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… предоставленный. Но так не должно быть. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Мощность прохождения через RMC

Мы покажем вам, как прокладывать провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Для прокладки проводов внутри жесткого кабелепровода вам понадобится ножовка и трубогиб, способный сгибать трубы на 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется.
