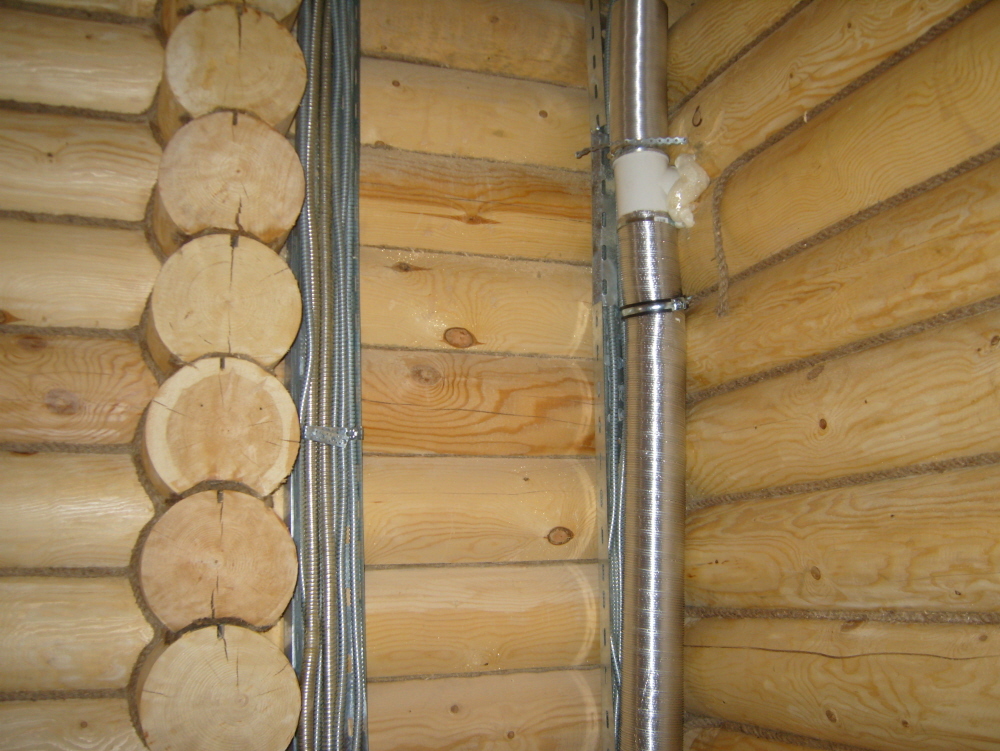

Электрика в срубе
Электропроводка в деревянном доме
Проводка в бревенчатом доме

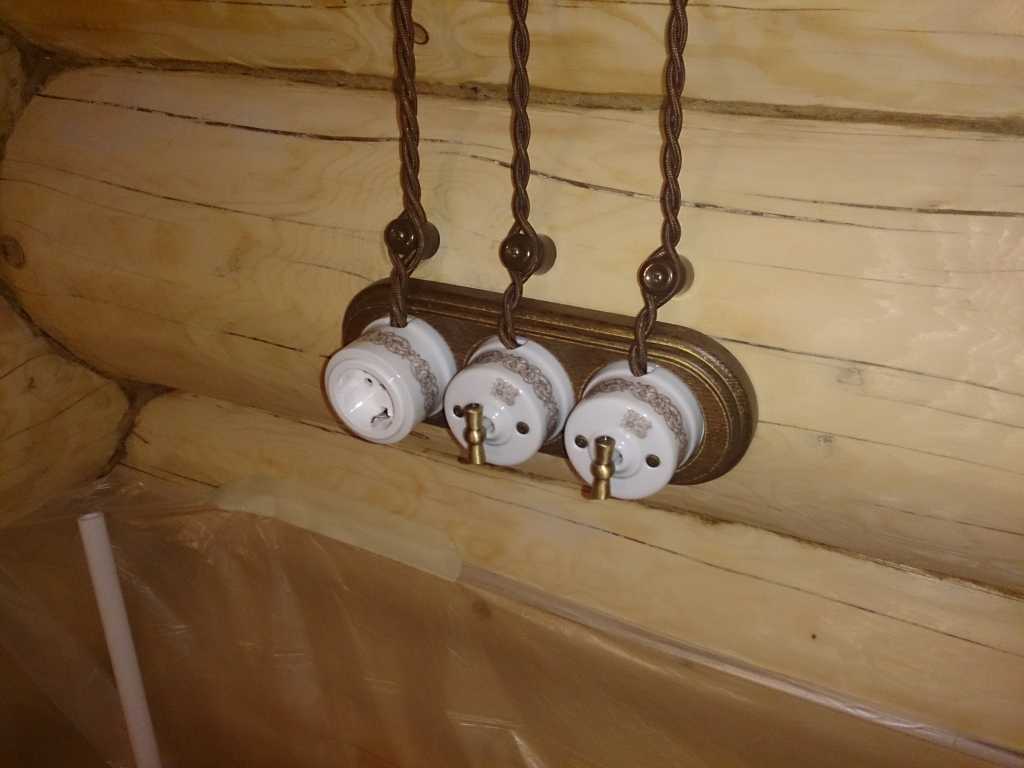

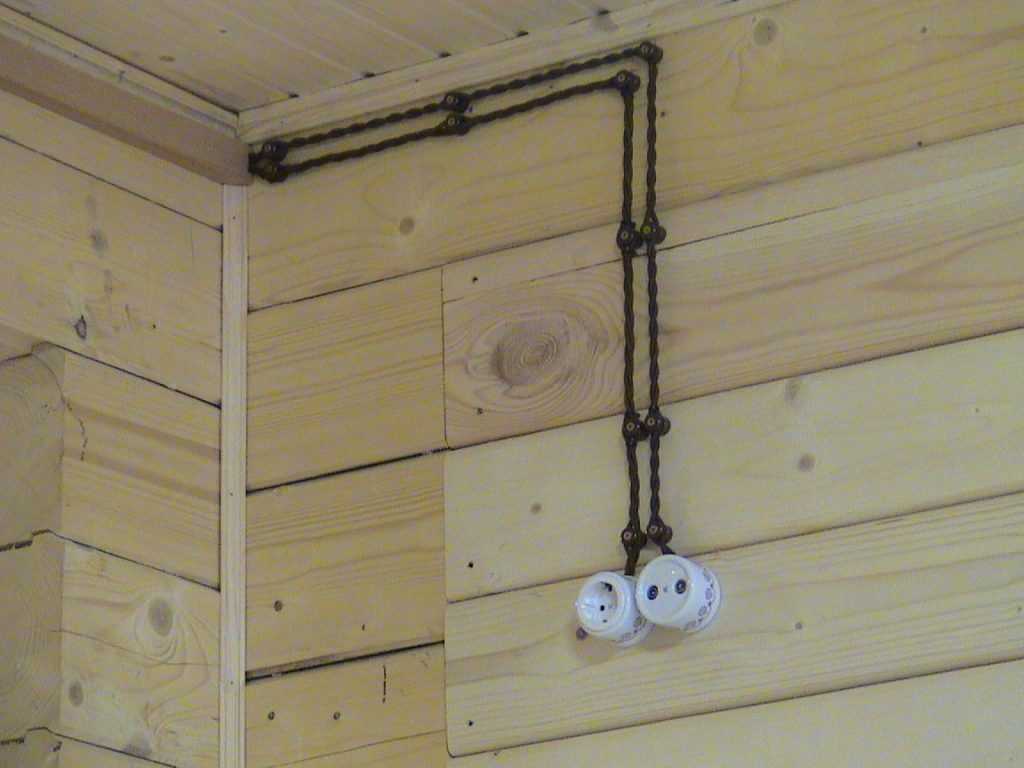

Ретро проводка в деревянном доме
Электрика в срубе
Электрика в деревянном доме
Электрика в срубе
Электропроводка в срубе
Монтаж электропроводки в срубе
Проводка в деревянном доме
Электрика в кабель канале в деревянном бревенчатом доме
Проводка в деревянном доме
Наружная электропроводка в бане
Электрика в срубе
Электрика в срубе
Электрика в доме из оцилиндрованного бревна
Электропроводка в бревенчатом доме
Наружная электрика в деревянном доме
Провода в срубе
Конопатка джутовым канатом
Наружная электрика в деревянном доме
Монтаж электропроводки в срубе
Электрика в деревянном доме
Электрика в срубе
Прокладка электрики в деревянном доме
Наружная ретро проводка кабель Леруа Мерлен
Электрика в деревянном доме
Электрика в бане из бруса
Электрика в деревянном доме
Электропроводка в бревенчатом доме
Электроразведка в деревянном доме
Электрика в деревянном срубе
Электрика в деревянном доме
Скрытая электропроводка в деревянном доме
Проводка в деревянном доме
Проводка в бревенчатом доме
Электрика в деревянном доме
Проводка в деревянном доме
Проводка в оцилиндрованном доме
Электропроводка в оцилиндрованном доме
Кабель NYM В деревянном доме
Электрика в срубе
Потолок в бане из оцилиндрованного бревна
Электрика в кабель каналах в деревянном доме
Проводка в бревенчатом доме
Проводка на чердаке в деревянном доме
Электрика в бревенчатом доме
Открытая проводка
Ретро проводка Leanza
Электропроводка в срубе
Электрика в деревянном перекрытии
Электрика в деревянном доме из бревна
Проводка в деревянном доме
Электропровод в деревянном доме
Электрика в деревянном доме
Электрика в доме из бревна
Открытая проводка в деревянном доме из бревна
Розетки в деревянном доме
Кабель канал для сруба
Электрика в кабель каналах в деревянном доме
Кабель канал для сруба
Скрытая проводка в срубе
Скрытая проводка в бревенчатом доме
Крепления для открытой электропроводки
Открытая прокладка кабеля
Электропроводка в деревянном доме
Электрика в деревянном доме
Скрытая проводка в бревенчатом доме, укладка, советы
- ПОСЛЕДНИЕ ЗАПИСИ Напольная плитка мозаика в ванной: выбор, укладка Как сделать ремонт пола в хрущевке своими руками Как и чем правильно шпаклевать гипсокартон под покраску Регулировка и обслуживание пластиковых окон своими руками
- РУБРИКИ
- Автоматическое открывание, проветривание и полив теплиц
- Акриловые краски
- Балкон
- Блоки арболитовые
- Бурение скважин на воду
- Вода из скважины
- Водосток кровельный
- Воздух в квартире
- Выращивание дома
- Гидроизоляция
- Гидрофобизация материалов
- Дорожки садовые
- Камин своими руками
- Каркасный дом
- Кладка печи своими руками
- Крыша из металлочерепицы
- МДФ
- Монтаж кровли
- Монтаж ламината
- Монтаж линолеума
- Монтаж подложки под ламинат
- Натяжные потолки
- Опилкобетон
- ОСБ плита
- Отделка откосов
- Оштукатуривание
- Полипропиленовые трубы
- Расход материалов
- Тротуарная плитка
- Устройство отмостки
- Утепление
- Утепляем баню самостоятельно
- Фасад
- Фундамент из свай
- Шлакоблок
- Эмаль для ванны
Скрытая электрическая проводка является современным видом укладки коммуникации.
Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.
Преимущества скрытой проводки в доме из бревна
Скрытая проводка отличается рядом преимуществ.
- В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
- Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
- Скрытый вид проводки позволяет оформить помещение обоями.
- Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
- Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
- Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
- Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.
Почему скрытая проводка считается опасной?
Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже.
Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.
Особенности укладки провода
- Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
- Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
- Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
- Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
- Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
- Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
- При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.
Основные правила проведения внутреннего электричества
Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.
Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность.
Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.
Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.
Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором.
Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».
Проводка в бревенчатом доме
- Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
- При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
- Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.
При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.
Принцип укладки, и работы электрической проводки
Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.
Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям.
Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.
В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.
Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.
На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.
Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием.
При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.
Полезные советы
- При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
- Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
- Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
- Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
- Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
- При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
- Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
- Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
- Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
- В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.
Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям..jpg)
Советы по электромонтажу бревенчатого дома
Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в обычном каркасном доме. Ключом к проводке бревенчатого дома является тщательное планирование расположения всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы будете подводить провода к этим местам, используя стратегию предварительного сверления и предварительной проводки в процессе сборки бревенчатой стены. Вот несколько советов.
Электропроводка к бревенчатому дому
Поскольку бревенчатые стены сплошные, проводка для настенных розеток, выключателей и светильников часто проходит ниже уровня пола и проходит по каналам, просверленным во время строительства.
Вот где начинается планирование.
Следует заранее проконсультироваться с лицензированным электриком, чтобы составить план расположения электрических коробок на наружных стенах. Этот человек должен знать код минимального расстояния между настенными розетками. Прежде чем приступить к строительству бревен, пол должен быть четко обозначен местом, где именно будет происходить бурение.
Бригада строителей бревенчатых домов (или лицензированный электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере укладки бревен. Это создаст канавку, по которой можно будет провести провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно прокладывать через стены во время или после строительства. Выходы можно вырезать в бревенчатой стене с помощью кольцевой пилы или сабельной пилы.
Эту стратегию также можно использовать для прокладки проводов к выключателям и светильникам, закрепленным на бревенчатых стенах.
Прокладка проводов на второй этаж
Поскольку на второй этаж будет проложено много проводов, предварительное сверление бревенчатых стен для них является непрактичным и ненужным. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней, и используйте эту стену, чтобы провести все необходимые провода. После того, как провода доведены до второго этажа, их можно проложить вдоль плинтуса, чтобы добраться до розеток наверху.
Электропроводка системы деревянной крыши
Когда используются бревенчатые и деревянные кровельные системы, крыши бревенчатых домов обычно изолируются в процессе возведения каркаса. Это затрудняет сокрытие проводов внутри крыши после завершения строительства крыши.
Из-за этого провода, идущие к потолочным вентиляторам, светильникам и датчикам дыма, должны быть установлены до того, как крыша будет завершена. Для этих областей лучше всего прикрепить провода скобами к верхней части настила крыши до установки изоляции. Опять же, вы должны спланировать расположение любых приспособлений, прикрепленных к крыше, чтобы убедиться, что провода опущены в нужном месте.
Наконец, всегда помните, что черновая электропроводка бревенчатого дома на этапе возведения каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.
Наверх
КОНТАКТ
800-634-4838
105 Аксбридж Роуд.
Мендон, Массачусетс 01756
Отправьте нам электронное письмо
ПОСЕТИТЕ НАШ ДОМ МОДЕЛЕЙ
Образцовый дом открыт только по предварительной записи.
Схема проезда
Проведение электропроводки в бревенчатом доме
Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список недостатков, начиная с проводки нашего бревенчатого дома для электричества.
Управление электрическими системами бревенчатого дома сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.
Для электрической части нашего дома мы с женой Бекки разработали объем работ, который хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и прибора, лампы безопасности на входе в подвал и на задней двери, очень большая панель с автоматическим выключателем, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.
Все эти пункты были отражены в нашем графике электроснабжения, который предоставляется вашему строителю как часть пакета чертежей. На графике подробно показано, где должен быть проложен каждый провод и где должен быть установлен каждый выключатель. График электроснабжения является важной дорожной картой при строительстве любой конструкции, но в бревенчатом доме его правильное выполнение жизненно важно. Как только пазы просверлены в бревнах, пути назад уже нет.
Поскольку часть проводки, скорее всего, придется прокладывать через предварительно просверленные отверстия либо в бревенчатых стенах, либо в потолке, очень важно иметь хорошо спланированную электрическую схему до начала строительства.
Согласно нашим электрическим чертежам, наш строитель просверлил и разметил отверстия для доступа к розеткам и выключателям через бревна в подвал. Это было сделано одновременно с возведением бревен. На втором этаже и чердаке была протянута вся проводка, необходимая для вентиляторов и потолочных светильников, спрятав провода в каркасных работах и балках пола и потолка.
После разговора с нашим местным инспектором по строительству он посоветовал нам, чтобы все детекторы дыма и угарного газа были жестко подключены и установлены в одной цепи с резервным аккумулятором. Он также посоветовал нам убедиться, что наш подрядчик по электроснабжению установил GFCI (прерыватели замыкания на землю) во всех влажных помещениях (кухне, ванных комнатах, прачечной и т. д.)
Пока я следил за ходом монтажа проводки, Бекки занялась самой интересной частью — подбором всех осветительных приборов, вентиляторов, выключателей и лицевых панелей. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на товарах, так и на их закупке. Единственными материалами, которые наш подрядчик по электротехнике должен был поставить, были проводка, коробки, панель выключателя, выключатели розеток и различные разъемы.
Вернувшись на строительную площадку, в обязанности подрядчика по электротехнике входило проложить проводку к электрической коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, бытовую технику, потолочные вентиляторы, выключатели и розетки.
Национальный электротехнический кодекс (NEC) или NFPA70.
Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что упрощает прокладку проводки и установку выключателей и розеток. Но их можно установить и на бревенчатые стены.
К сожалению, электроустановка нашего бревенчатого дома пошла плохо — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения этой работы. Первый электрик, которого мы наняли, был хорошо знаком с установкой бревенчатых домов, и поначалу он был очень пунктуален и работал много часов. Затем он сократился до трех дней в неделю, затем один раз в неделю. Когда мы рассказали ему об этой ситуации, мы узнали, что он не так авторитетен, как мы думали. Мы уволили его на месте, хотя это означало, что мы потеряем значительную сумму денег.
Подрядчик, которого мы наняли вместо него, получил высокую оценку и обладал огромными знаниями в области электротехники. На самом деле он работал в нашем окружном жилищном управлении.
После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверившись ему, мы отдали ему деньги. Мы больше никогда его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.
В результате наша электрическая система была готова на три четверти, и мы понятия не имели, куда обратиться. Бекки и я смогли самостоятельно подключить несколько оставшихся потолочных светильников, но предстояла еще техническая работа. К счастью для нас, друг взялся за дело и закончил проект, не потребовав оплаты до конца.
Мораль этой истории в том, что неудачи будут, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке, и никогда не позволяйте им удерживать вас от мечты о бревенчатом доме.
Предоставление отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая питание других помещений. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы.
