Проводка в деревянном доме правила: Проводка в деревянном доме: как избежать пожара

СНИП электропроводка в деревянном доме

Все строительные работы регулируются определенными правилами, выход за рамки которых представляет собой не просто нарушение каких-то норм, а угрозу для будущего строения вплоть до его вероятного разрушения.

Чиновники приняли определенное количество актов, которые должны (в идеале) регламентировать все нюансы строительной деятельности.
Все принятые правила объединены общим названием «строительные нормы и правила (СНиП)». И каждый строитель, архитектор и проектировщик должен обязательно либо знать эти правила, либо постоянно сверяться с ними. Причём они, в зависимости от назначения строения, будут различными. Если например для частного деревянного дома, требования по скрытой электропроводке носят рекомендательный характер и никто вам не запретит эксплуатировать свою дачу, где вы сами накрутили скруток на чердаке; то в объектах общественного использования акт приемки и сдачи будет подписывать инспектор Ростехнадзора, и здесь все должно быть спроектировано, согласовано и смонтировано профессионалами

Подобные стандарты действовали еще при Советском Союзе, а в 2010 году существующие нормы и правила были признаны сводом правил.
Конечно же, СНиП регламентируют и правила прокладки электрокоммуникаций в жилых зданиях. В любых домах, будь то кирпичные строения или деревянные срубы. Остановимся кратко на СНиП, которые регламентируют прокладку электропроводки в деревянном доме.

Требования к электроснабжению дома вне зависимости от того, какие стройматериалы использовались при его строительстве, устанавливаются в СНиП 31-02.
Согласно этим правилам, электропроводка в здании, построенном из дерева (сруб, каркасник, брусовый дом), должна выполняться согласно требованиям Правил устройства электроустановок (ПУЭ). Подпитывается дом от сети напряжением 380/220 В. Система заземления предпочтительная типа TN-C-S. Она достаточно популярна в наши дни, так как, в частности, принцип ее действия довольно прост и основан на том, что к конечному потребителю подходят два отдельных проводника – нулевой рабочий, который обозначается латинской буквой N и защитный, обозначаемый, соответственно, буквами PE.

Последний соединяется с корпусом электрооборудования, а нулевой предназначен для передачи электроэнергии.

Расчетную нагрузку определяет владелец дома (сиречь – заказчик работ), и в принципе, особых ограничений тут нет, за исключением тех, которые устанавливаются местными властями. Если имеются ограничения, то расчетная нагрузка принимается в двух видах – 8,8 кВт для жилых домов, оборудованных электроплитами, или 5,5 кВт для домов без них. Обращать внимание следует также на площадь дома. В случае, если она превышает 60 квадратных метров, то нагрузку следует увеличивать на один процент за каждый дополнительный квадратный метр.

В принципе в жилых домах можно прокладывать электропроводку как открытую, так и скрытую. В первом случае, понятное дело, все «на виду», а значит заметить перегрев кабеля или иную проблему можно без особого труда. Во втором случае приметить проблему быстро не удастся. Напомним, впрочем, что традиционно проблемным местом в любой проводке является не сам кабель (вне зависимости от того, проложена она открытым способом или закрытым), а места соединения различных элементов проводки, например, распаечные коробки.
Считается, что если проложить проводку в стальной трубке, то вы минимизируете вероятность возникновения пожара. На самом деле, чтобы минимизировать его возникновение, нужно просто подобрать все элементы электросети грамотно, что может сделать только человек, основательно знакомый с основами электро-монтажных работ.

ПУЭ предписывает укладывать электропроводку по горючим материалам (а стены деревянного дома горючи) нужно в стальной трубе, однако, к примеру, СП 31-105-2002 – свод правил для строительства каркасных домов (тоже ведь деревянные, не так ли?) устанавливает, что достаточно использовать просто кабель, который не распространяет горение, а о каких-либо дополнительных защитных оболочках речи нет.
Тут, конечно, можно принять решение «перебдеть» и все же использовать стальную трубу, но такое решение, в принципе, можно назвать избыточным. Хотя труба послужит не только для защиты дома от огня, но и для защиты кабеля от негативных факторов, как-то постоянно что-то грызущие и грызуны.

Важно исключить вероятность возгорания, для чего нужно выбрать кабель правильного сечения, подобрать лучшие электрические автоматы и так далее. Электрику виднее, где не стоит экономить.

Для прокладки электропроводки в деревянном доме не сгодится гофра. Дело в том, что дуга короткого замыкания прожигает даже стальную гофру, а речи в таком случае о пластиковой гофре и вовсе нет.

В доме, где планируется проживание людей, используются провода с медными жилами. Их можно пропускать через конструкции здания, не используя при этом какие-либо втулки или трубки. Однако, можно, к примеру, использовать уже упомянутую стальную трубу или специальные металлические проходные гильзы.

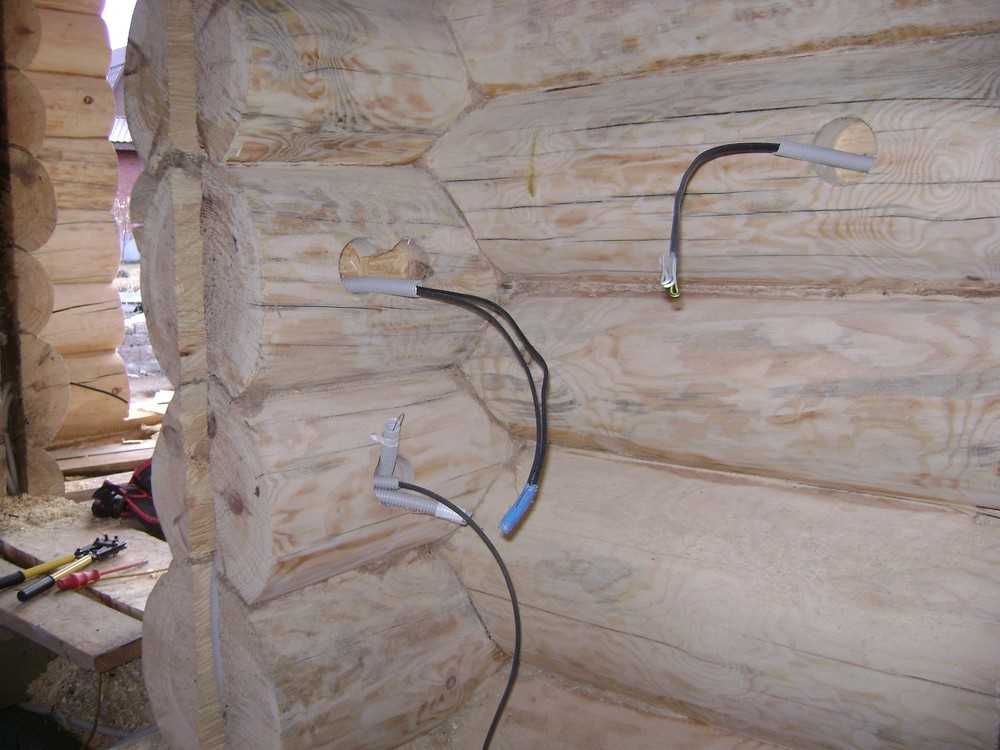

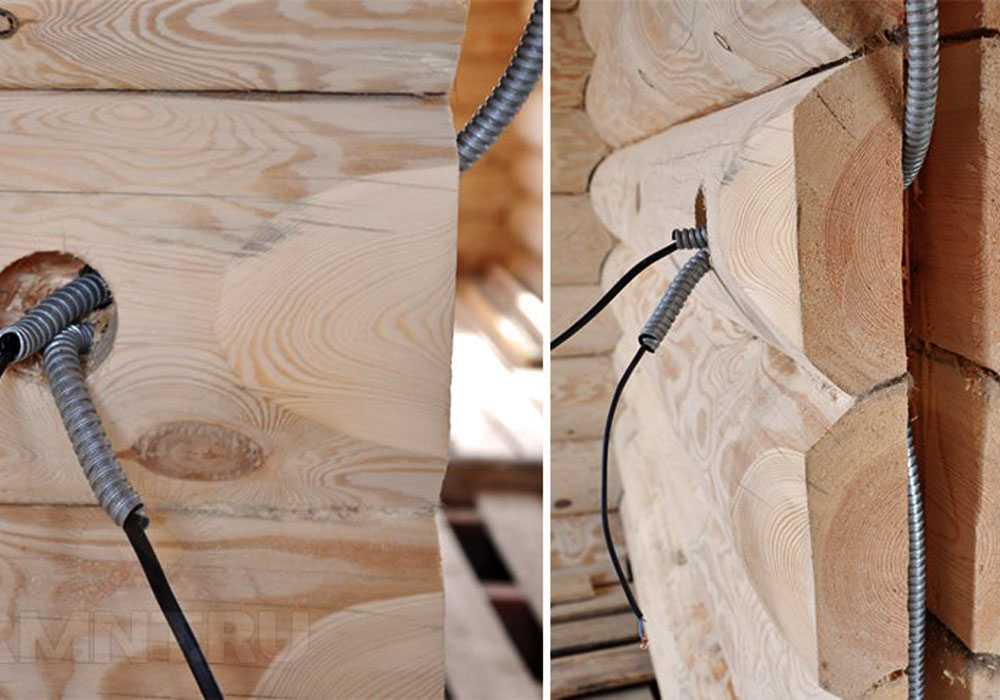

В деревянной стене отмечается место, где будет просверлено отверстие. Его диаметр должен определяться по размеру трубы, в которой будет размещаться проводник. Для заполнения трубы можно использовать асбестовый шнур, который обматывается вокруг кабеля и плотно забивается в трубу с обеих сторон.

Металлические каналы обязательно следует заземлить.

Провода нужно использовать те, как мы уже упоминали, которые не проводят горение (маркируются индексом НГ) и обладают пониженной дымовыделением (маркируются индексом LS). Монтировать трассы следует по углам, чтобы избежать образования конденсата на коробах.
Отдельно стоит отметить, что нельзя вести проводку через элементы конструкции, которые испытывают несущую нагрузку.

Итак, каковы основные правила прокладки проводки в деревянных домах? Нужно подбирать правильные ее элементы (к примеру, речь о сечении проводов или параметрах защиты). Нельзя экономить на защитных автоматах – чем они лучше (от известного производителя, дорогие), тем больше вероятности, что они «спасут» вас в определенный момент. Нельзя соединять медные и алюминиевые провода, ни в коем случае нельзя допускать образования так называемых «скруток», самодельных соединений, особенно если они будут вмонтированы в стены. В идеале нужно добиться минимизации количества распаечных коробок или вообще уйти от них и пойти лучше на перерасход кабеля.

И еще одно – если вы не являетесь профессиональным электриком, лучше доверьте прокладку системы электроснабжения дома тому, кто на этом «собаку съел». Тут экономить ни в коем случае нельзя, подавляющее количество пожаров во всех типов строений происходит от неисправности электропроводки. Если на «собаку» рассчитывать не придется, нужно искать максимально приемлемый вариант, хотя бы на уровне «кошки».

➤ Проводка в деревянном доме. Особенности монтажа и использования

Первое, что часто приходит нам в годову, когда мы слышим словосочетание «проводка в деревянном доме», это пожарная безопасность.

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за некачественной или неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ или стандартный  пластиковый короб НЕЛЬЗЯ!

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако, при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

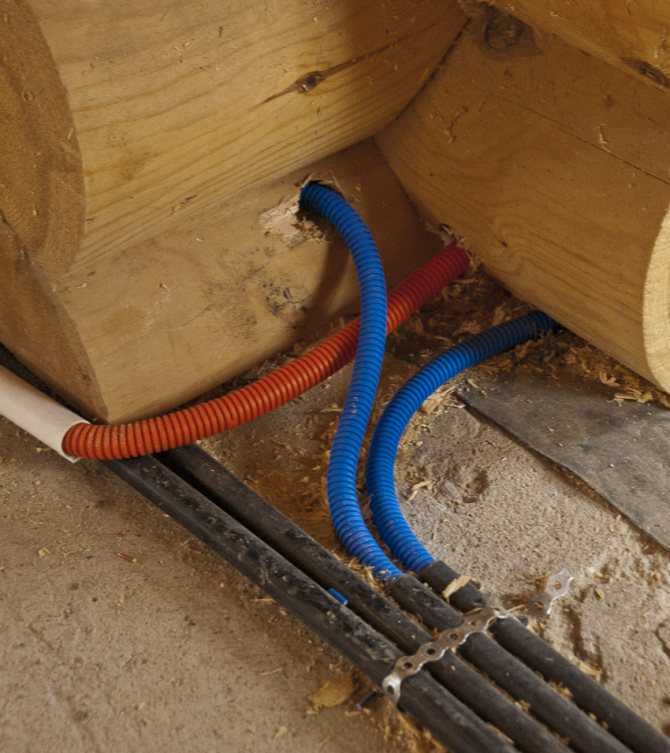

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

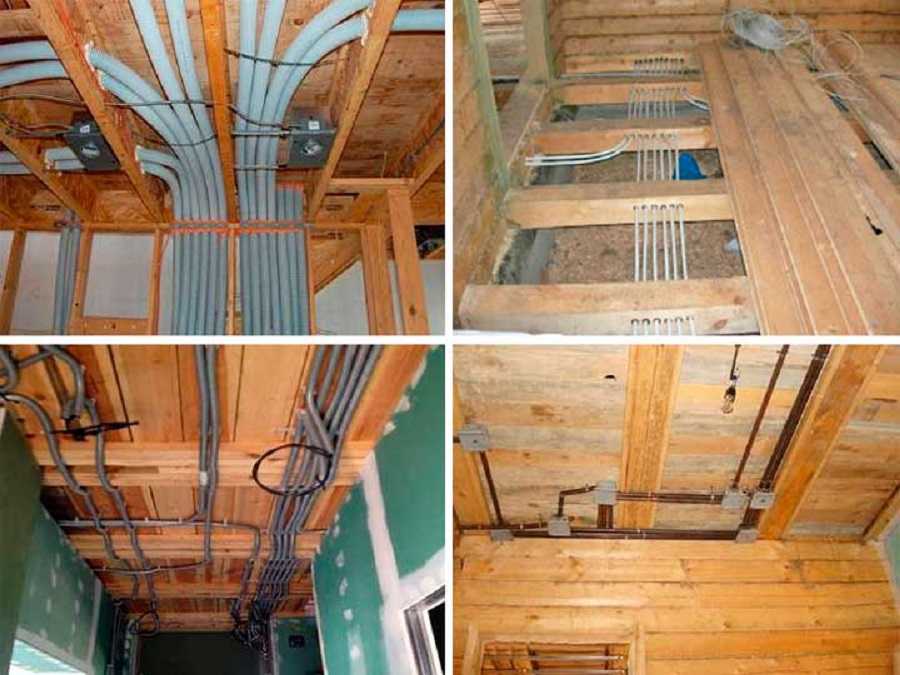

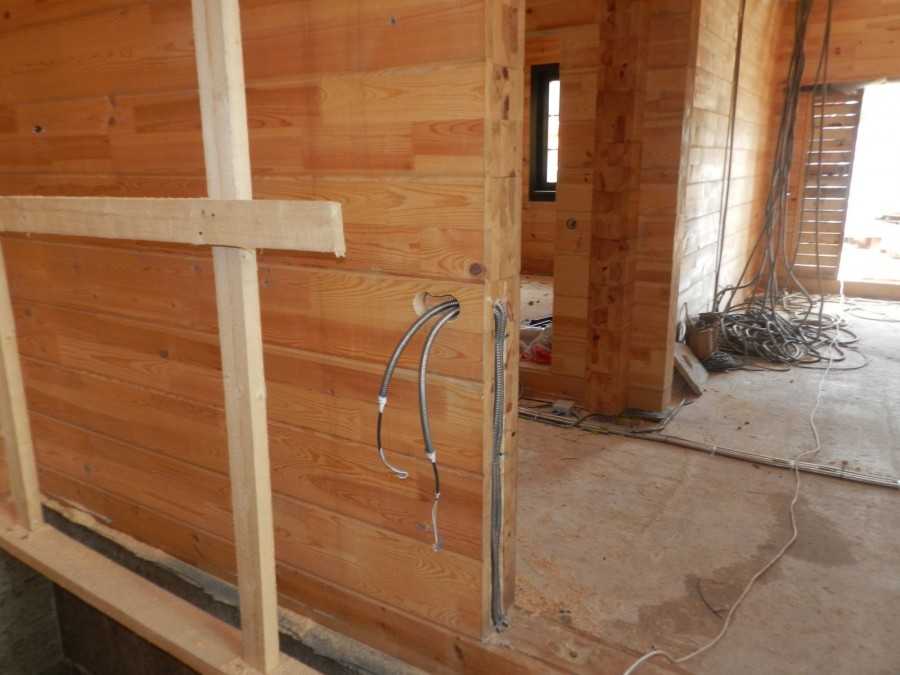

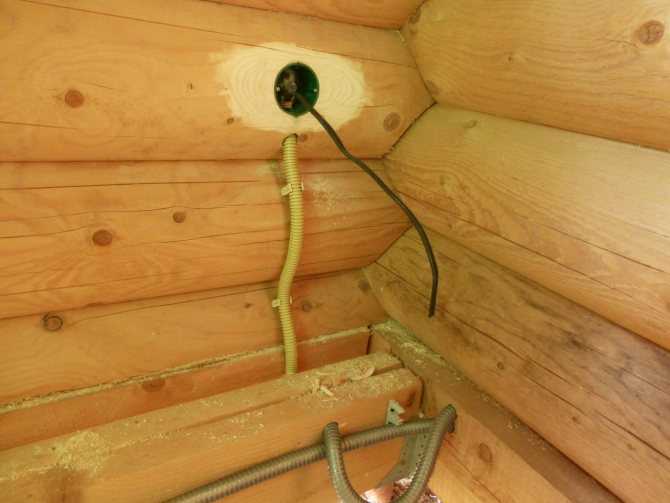

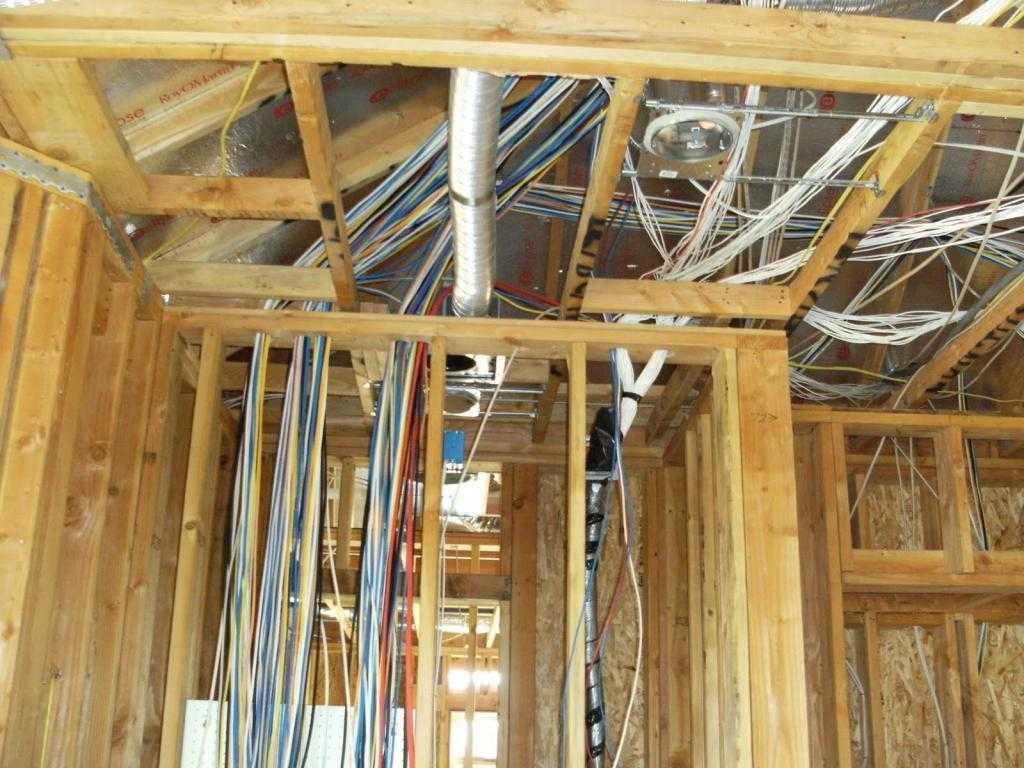

Так выглядит правильная скрытая проводка в деревянном доме на этапе монтажа:

Чаще всего, желание установки скрытой проводки возникает у заказчиков не по причине дешевизны, а из-за того, что открытая проводка часто выглядит неприглядно. Так что, во первых, при выборе скрытой проводки, настоятельно не рекомендуется экономить, а во вторых, если уж вопрос цены не так важен, можно рассмотреть вополне привлекательные варианты открытой проводки:

В случае деревянного бревна, плетёный провод, натянутый на гвоздях «под старину» может смотреться очень органично! Оцените хотя бы такой вариант:

База знаний по строительству. Статьи

Почему строить деревянный дом или баню зимой лучше и выгоднее, чем летом. В чем главные преимущества зимнего строительства? Что происходит с деревом при строительстве зимой?

Дом из профилированного и клееного бруса практически одинаковы по технологии строительства. Отличие заключается в основных характеристиках древесины. В какое время лучше всего строить дом из бруса?

Каркасный дом является достаточно бюджетным, но современным и качественным типом постройки. Главные плюсы каркасно-щитового дома — это конечная стоимость и сроки возведения.

В чем главные особенности строительства дома из оцилиндрованного бревна в нашем климате. Как возводится сруб и какое время лучше подходит для строительства деревянного дома из кругляка.

Профилированный брус — самый популярный строительный материал для домов и бань. Дороже, чем оцилиндрованное бревно, но дешевле, чем клееный брус. Высокие показатели теплопроводности и срока службы.

Самый экономичный тип строительного материала при постройке деревянных домов и бань. Характеристики, преимущества, сравнение и недостатки оцилиндрованного бревна.

Сверхпрочный пиломатериал с усадкой при строительстве дома менее 1%. Новый и технологичный тип бруса, оправданно дорогой и соверменный. Но, как правило, высокие затраты только в начале строительства.

Сосна, лиственница, липа. Оцилиндрованное бревно, профилированный или клееный брус. Какие материалы лучше выбрать и использовать для строительства деревянного дома. Обзор и сравнение.

Стропильная система деревянного дома и бани. Что нужно знать перед монтажом кровли, как правильно установить стропильную систему, одну из самых главных составляющих дома.

Как правильно утеплять современный деревянный дом в нашем климате. Какие важные требования нужно соблюдать при утеплении дома или бани. Как рассчитать толщину утеплителя.

Самые популярные виды кровельных материалов для деревянных (и не только) домов. Практичные и долговечные материалы в обзоре, их характеристики и особенности.

Пароизоляция и гидроизоляция дома. Ветрозащита. Современный и популярный материал с большой областью применения. Защита стен, крыши, пола, потолка деревянного дома.

Внутренняя отделка деревянного дома, коттеджа, бани, летнего дачного домика. Какие материалы для отделки наиболее популярны и практичны. На что обратить внимание при внутренней отделке дома или бани.

Какие двери и окна устанавливать в деревянный дом (баню). Какие есть интересные особенности монтажа и что нужно знать, чтобы деревянный дом был аутентичным с современными окнами и дверями.

Характеристики и особенности самых популярных материалов для внешней отделки деревянных домов. И вообще, нужно ли отделывать деревянный дом или баню. Как выглядит облицованный деревянный дом.

Пожарная безопасность при монтаже электропроводки в деревянном доме. По статистике больше половины возгораний деревянных домов возникает из-за неисправности электропроводки в доме.

На что обратить внимание при отделке цоколя деревянного дома. Какую функцию выполняет цоколь и почему на его нужно обратить внимание. Какой материал выбран и какие характеристики наиболее важны.

Какие бывают банные печки, как правильно выбрать и установить банную печь. Правила и особенности топки. Как правильно рассчитать необходимый объем для парного помещения и нужен ли вам теплообменник.

Как правильно рассчитать и не ошибиться при расчете количества пиломатериалов, необходимого для строительства деревянного дома или бани.

Особенности устройства канализации в деревянном доме. Как соблюдать требования санитарной и экологической безопасности, на что обратить внимание.

К чему иногда может привести слепое желание сэкономить. Вот для примера дом нашего заказчика, который в итоге пришлось снести. И некоторые рекомендации по строительству.

Что такое спецификация, зачем ее нужно изучать, и на какие моменты обращать внимание. На базе этого перечня услуг и комплектаций, строительные компании предлагают своим клиентам дома и бани.

Многие сомневаются при выборе свайного фундамента. Мы рассказываем о том, что это такое, как он экономит время и деньги без потерь в качественных характеристиках.

Почему гарантия на дома в 10-15 лет — лишь красиво звучащие и заманивающие неподготовленного клиента слова? Ведь самый «острый» срок жизни дома — первые 1,5-2 года.

Что такое северный лес и в чем его популярность? Почему предпочтение при строительстве нужно отдавать только ему? Каковы его преимущества?

Всё, что нужно знать о строительстве из древесины естественной алажности, и для чего нужна техническая сушка? Обо всём этом вы можете узнать из нашей статьи.

В других статьях мы уже рассказывали о таких популярных строительных материалах, как клееный брус и оцилиндрованное бревно, пришло время поговорить и о древесине ручной рубки.

Нас часто просят показать и рассказать в подробностях, как мы строим дома и бани. В конце концов мы не смогли устоять.

По ссылке отчёт о строительстве одной из построенных нами этим летом брусовых бань.

Пружинный узел «сила», или по простому узел силы для сборки сруба, это современный крепёжный элемент, который всё чаще используется вместо традиционных деревянных нагелей. Давайте разберёмся в чём его преимущество перед привычным нагелем.

Баня, как известно всем, это помещение, оборудованное для мытья человека с одновременным действием воды и горячего воздуха (в турецких и римских банях) или пара (в русской и финской бане).

Сегодня в нашей стране наряду с традиционной русской баней можно найти и более экзотичные варианты. В этой статье мы расскажем какие бывают бани.  Давайте сравним их между собой и попытаемся понять, куда же все-таки лучше идти париться с друзьями?

Ещё одна статья из раздела «что нужно знать, приступая к строительству дома».

В ней мы коснёмся основных особенностей и нюансов антисептической обработки стен сруба.

Наверняка вам время от времени попадалась реклама недорогих дачных, летних или садовых домиков? Настолько недорогих, что это вызывало некоторое подозрение и чувство возможного подвоха? Давайте разберёмся что же из себя представляют садовые домики и почему на них такая низкая цена.

Электропроводка в деревянном доме – правила монтажа и виды проводки . Электропара

Деревянные дома имеют массу преимуществ перед кирпичными и каменными – их не нужно долго протапливать, строятся они быстрее за счет облегченного фундамента, а мягкий аромат дерева позволяет полностью расслабиться. Однако и у этих типов построек есть свои недостатки, один из которых – повышенная пожароопасность. Вот почему уже на этапе проектировки деревянного дома следует уделить особое внимание выбору типа проводки.

При допущении ошибок в расчетах может случиться так, что провода не выдержат нагрузки, начнут греться, и могут воспламениться. Также следует учитывать особенности построения электросетей – в садоводческих товариществах и коттеджных поселках зачастую напряжение крайне нестабильно, его перепады могут быть довольно большими.

Чтобы избавить себя от переживаний по поводу риска возгорания проводки, нужно правильно выбрать провода, грамотно осуществить монтаж электропроводки. При прокладке кабеля своими руками следует также соблюдать требования безопасности, о которых мы и расскажем в нашем руководстве.

Правила проводки

Чтобы правильно проложить проводку своими руками, нужно иметь минимальные познания в электромонтаже и четко следовать требованиям, установленным ПУЭ. Только так можно добиться абсолютно качественно сделанной проводки. Основные требования:

Выбирайте кабель с изоляцией из негорючего материала. Наиболее популярны среди электриков силовые медные кабели

• NYM кабель – состоит из медных жил различного сечения с изоляцией из негорючего самозатухающего ПВХ пластиката, оболочкой из ПВХ пластиката, пространство между жилами заполнено резиновой смесью.
• ВВГнг – состоит из медных жил различного сечения с изоляцией и оболочкой из ПВХ пластиката пониженной горючести.

Не экономьте на проводах – известна масса случаев, когда все, что было «нажито непосильным трудом», в считаные минуты сгорало из-за некачественных проводов.

Кропотливо рассчитайте необходимое сечение кабеля, лучше брать с запасом – ведь сегодня вы планируете использоваться лишь холодильник и телевизор, а завтра вам захочется установить водонагреватель, духовой шкаф, индукционную плиту.

Если вы не желаете созерцать протянутые по всему дому кабель-каналы с открытой проводкой, и хотите утопить ее в стенах (такой вариант не рекомендуется в деревянном доме) – поместите провода только в специальную металлическую трубу.

Используйте несколько автоматических выключателей на несколько зон дома, чтобы токовая нагрузка не превышала допустимую.

Все соединения проводов должны осуществляться только с использованием распаячных коробок.

Наличие заземления – обязательно, поэтому не используйте для создания проводки двухжильные провода.

При открытой проводке заключайте провода в кабель-каналы – их дизайн и расцветка подойдут к любому интерьеру. Такой вариант проводки самый безопасный для деревянного дома.

Монтаж проводки

Процесс прокладки проводов не очень сложный, но требует максимальной аккуратности и внимания. После окончания работ вам понадобится подать соответствующие документы в Энергонадзор, и скоро вы сможете наслаждаться всеми прелестями городской жизни в собственном доме.

Непосредственно монтаж можно разбить на несколько этапов:

Составление проекта (схемы) проводки, расчет мощности и подбор кабеля, нужного оборудования

Для правильного проектирования проводки нужно оценить общую мощность установленного электрооборудования. Для этого следует нарисовать схему с указанием на плане дома расположение всех выключателей, розеток, приборов освещения и максимальной мощности оборудования. Поскольку осветительные приборы являются отдельными точками подключения, их можно объединить в группы или подключать к одной группе.

Уделите внимание созданию уличного освещения – приборы этой группы должны подключаться к отдельному автомату, чтобы усилить пожарную безопасность в доме. Так, при длительном отъезде вы можете не отключать наружное освещение, отключив от сети весь дом.

Приборы большой мощности требуют отдельных автоматических выключателей – на водонагреватель, электроплиту, отопительные приборы лучше подключить свой автомат, и кабель для этих приборов нужно прокладывать отдельно с учетом высокой токовой нагрузки.

Рассчитайте максимальную потребляемую мощность путем сложения значения всех потенциально возможных и существующих электроприборов, которые будут работать одновременно. Для расчета мощности вводного автомата следует сложить мощность всех электроприборов.

Прокладка кабеля с улицы в дом, установка вводного автомата, электросчетчика, распределительного щита

Подбор кабеля для проводки в деревянном доме следует осуществлять, исходя из общей нагрузки. Не рекомендуется использовать дешевый алюминиевый кабель, он отличается хрупкостью, повышенным риском возгорания и впоследствии возникнут сложности с подключением современной бытовой техники. Выбирайте медный трехжильный кабель с заземляющей жилой, негорючий. Для организации скрытой проводки потребуются металлические трубы, для открытой проводки гофра или кабель-каналы.

Розетки и выключатели следует выбирать исходя из максимальной токовой нагрузки, учитывая и способ монтажа – встроенные или накладные.

Вводный автомат выбирают согласно общей мощности электрооборудования, лучше брать с запасом. Если сеть однофазная (в СНТ и поселках коттеджного типа чаще всего такая и есть), вводный автомат покупается однополюсный или двухполюсный. При трехфазной сети берется трехполюсный автомат. Отдельные автоматические выключатели монтируют в электрощит вместе с УЗО и электросчетчиком.

Внутренняя разводка кабелей

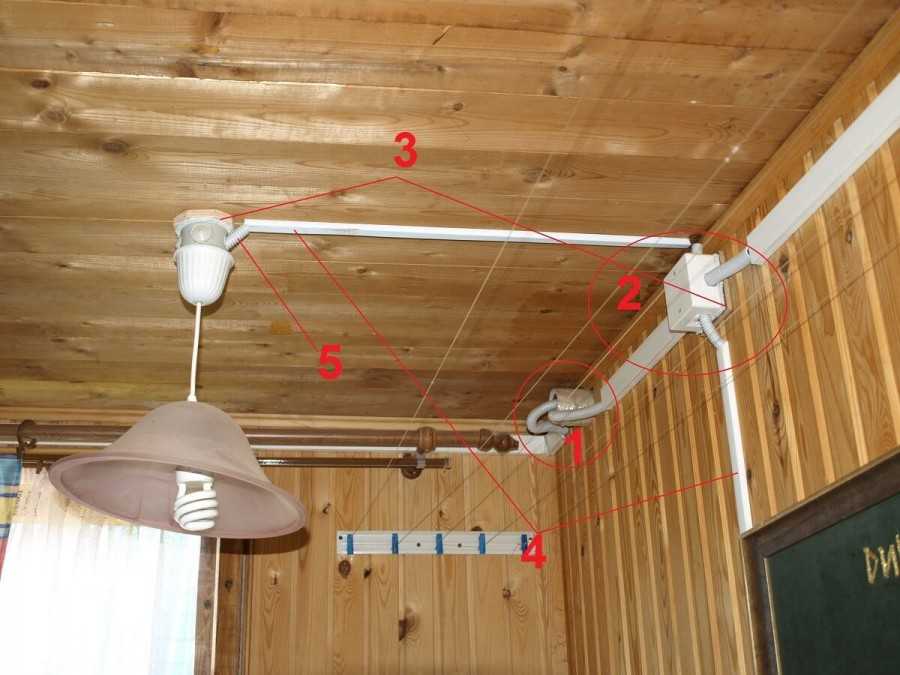

Оптимальный способ прокладки кабеля при открытой проводке – в кабель-каналах. Они могут быть выполнены в различных цветовых схемах, в том числе под дерево. Соединять провода следует правильным способом – самый продвинутый и безопасный способ соединения проводов самозажимные клеммы WAGO, которые могут быть одноразовыми и многоразовыми. Можно соединять провода методом скрутки, изолирующими колпачками, но клеммный способ самый надежный.

Самый безопасный способ соединения проводов — самозажимные клеммы WAGO

Соединение самоизолирующими колпачками — доступно по цене и безопасно

Клеммная колодка — один из самых дешевых способов соединения проводов



Сначала монтируется кабель-канал. Протягивайте провод от точки подключения (розетка, выключатель) к распаячной коробке, заключая попутно его в ПВХ каналы. Крепление осуществляется с помощью защелки.

Монтаж розеток, выключателей, подключение приборов освещения

В подключении накладных розеток и выключателей нет ничего сложного. Сначала на стену крепится задняя крышка, на нее защелкивается механизм. Многие предпочитают сначала накрутить на стену деревянную основу, а уже на нее крепить выключатель или розетку. Эти приборы подключаются согласно  схеме монтажа, соблюдайте полярность.

Аккуратно обрезайте кабель-канал непосредственно у потолочного круга

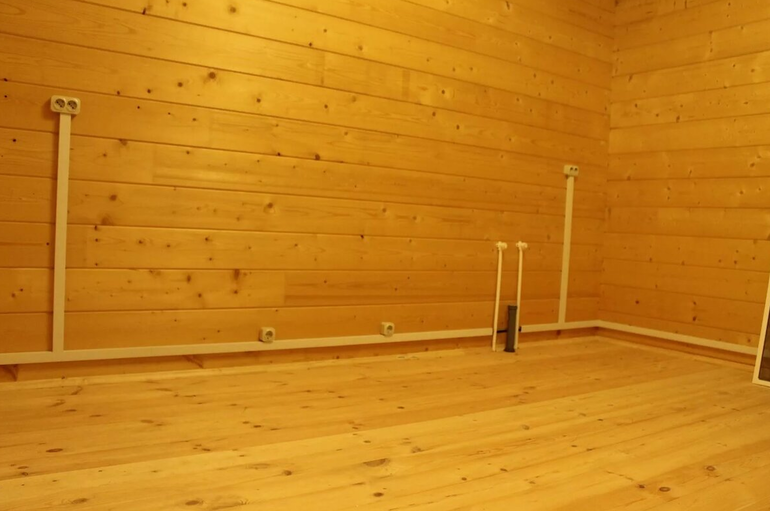

При умелом подборе цвета кабель-каналов проводка будет незаметна

Установка люстры на деревянный потолок может осуществлять как традиционным способом «крюк», так и на специальный крепеж, в зависимости от конструкции. Кабель-каналы обрезают непосредственно после установки, чтобы несколько лишних миллиметров не мешали плотному прилеганию люстры к полотку.

В деревянном доме можно использовать как традиционные, так и современные источники света на основе светодиодов. Такие лампы экономят электроэнергию и не выделяют тепла, что особенно актуально с учетом особенностей отделочных материалов.

Электрик в деревянном доме

Несмотря на количество различных видов строительных материалов, загородное строительство в основном ведется с использованием древесного сырья. Люди выбирают экологичный проверенный материал, чтобы сэкономить деньги, либо для быстрого строительства. Тем, кто не хочет терять тепло зимой и заботится о своем здоровье.

1. Первым этапом электромонтажа является прокладка вводного кабеля от линии электропередач. Питающий кабель протянут к распределительному щиту.

При этом способов введения питающего кабеля может быть только два: воздушный и подземный.
1.1 В эфире
Более простой и экономичный вариант, так как практически не требует дополнительных работ. Необходимо только купить самонесущий фирменный провод, кабельные станки и крепежный анкер. Использование изолированных проводов избавляет от необходимости протягивать подвесной трос, что позволяет организовать работу более приятно. Преимущества и недостатки кабеля подачи воздуха:

• Отрицательно влияет на эстетику фасада;
• Уменьшенная износостойкость проводки;
• Высокая вероятность повреждения проволочных деревьев и других насаждений.

1.2 Подземный способ
Подземный способ прокладки кабельного проема в деревянном доме более трудоемок, требует более дорогих материалов, чем предыдущий способ. Преимущества этого метода все больше перевешивают высокую стоимость рытья траншеи:
— Не страдает эстетика фасада дома;
— Исключает возможность повреждения электрического кабеля;
— Увеличивает срок службы провода.

Блок ЛЭП частного деревянного дома прокладка траншеи осуществляется с использованием бронированного кабеля марки ВБбШв как с разным количеством жил, так и определенного сечения, которое выбирается соответственно выделяемой мощности и количеству фаз.
Глубина закладки вводного кабеля должна быть не менее 0,8 м, на дне траншеи предусмотрен мешок с песком толщиной 15-20 см, который присыпается сверху кабеля таким же слоем песка. Через 40-50 см на земле держится предупреждающая лента «кабель не копать». Траншея засыпается грунтом до конца.

2. Проводка второй фазы. Проведен вводной кабель, смонтирован распределительный щит.

Его мощность распределяется на всех потребителей электроэнергии. В состав щита заполнения входят:

• Выключатели автоматические;
• Защитные устройства;
• Дифференциальные автоматические выключатели;
• Шина заземления;
• Обнуление шины;
• Другие необходимые устройства.

Автоматика предполагает значительный уровень безопасности домохозяйств, эти устройства защищают от перенапряжения всю электрику и возникновения локальных аварийных ситуаций. Ассортимент досок велик, нет необходимости рассматривать каждую. Предпочитают щиты открытой установки, среди рекомендуемых можно выделить следующие: Moeller, ABB, Electric, Shneider.

3. Монтаж внутренней электропроводки деревянного дома


Линии электропередач в загородном доме можно монтировать двумя способами:

• Накладная, то есть открытая электропроводка . Провода натягиваются по поверхности стены или потолка;
• Скрытая, электропроводка прокладывается внутри конструктивных элементов здания — в перекрытии, внутри стен.

Накладной монтаж


Накладной монтаж — бюджетный вариант, работы по ЛЭП займут не более двух недель (зависит от площади дома и количества электроприборов, а срок варьируется от квалификационный разряд электриков). Для поверхностного монтажа провода ОВТ необходимы кабель-каналы ПВХ (негорючие), ПВХ гофрированные (иначе — металлорукав). Он также может быть использован в наружной кабельной негорючей защитной оболочке с креплениями.


Преимущества использования кабель-канала:

• Обеспечивает надлежащий уровень охлаждения проводов;
• Легкая установка дополнительных элементов электропроводки в любое время;
• Наличие всех элементов системы проводов;
• Простая замена деталей проводки.

Накладной монтаж провода ОВТ необходимы кабель-каналы ПВХ (негорючие), ПВХ гофрированные (иначе — металлорукав). Он также может быть использован в наружной кабельной негорючей защитной оболочке с креплениями.

Накладной монтаж — бюджетный вариант, работы на ЛЭП займут не более двух недель (зависит от площади дома и количества электроприборов, а срок зависит от уровня квалификации электрика).

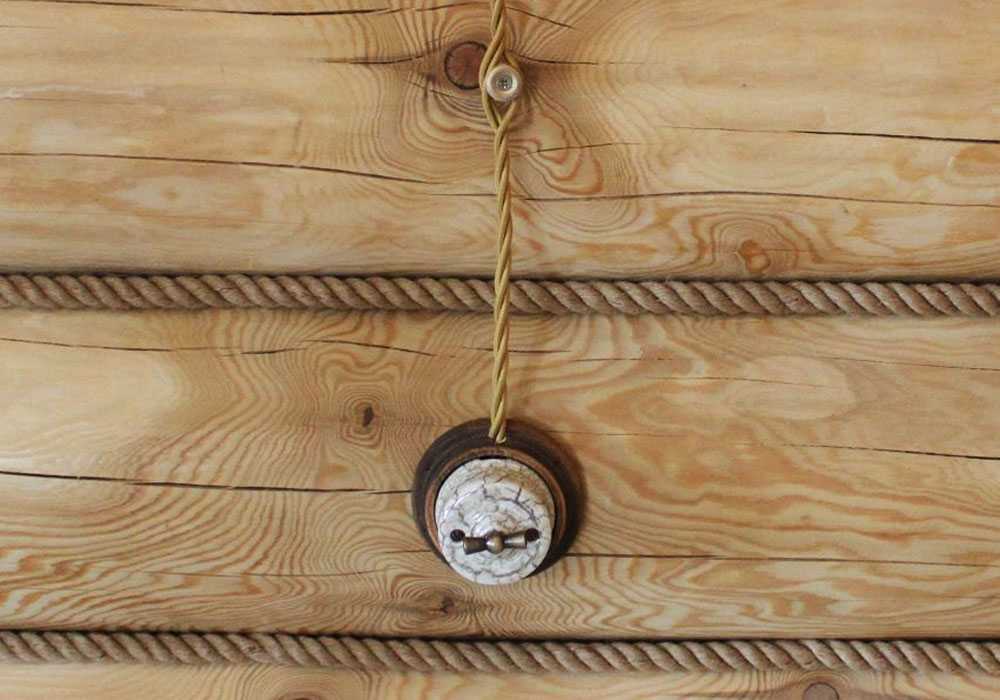

Ретро кабельные изоляторы в прокладке электрики
Этот способ монтажа наружной проводки в древесине стал популярен в последнее время. Многожильный провод на изоляторах целесообразно применять в домах, построенных из оцилиндрованного бревна. Рынок кабельно-проводниковых материалов представлен испанскими и итальянскими производителями. Очень красиво смотрится декоративный плетеный шнур в стиле «ретро» GI Gambarelli. Цветовая гамма кабеля также может быть разной: белая, черная, золотая, коричневая и серая.


Нужен совет по строительству дома? Будем рады ответить на все вопросы по телефону:

+375 29 88 88 707 Максим


Как провести электропроводку в деревянном доме

Дерево достаточно популярный и экологически чистый материал, поэтому деревянные дома востребованы в современном строительстве. В конце оборудования деревянного дома следует процесс монтажа системы электроснабжения. Поскольку дерево неустойчиво перед пожаром, электропроводка должна обеспечивать полную безопасность обитателей дома от возникновения пожара. Правильно рассмотрим, как сделать электропроводку в деревянном доме дальше.

Содержание:

1. Требования к прокладке электропроводки в деревянном доме
2. Основные виды электропроводки в деревянном доме
3. Особенности монтажа электропроводки в деревянном доме: Этап подготовки
4. Особенности прокладки магистрального кабеля к дому

Требования к прокладке электропроводки в деревянном доме

Первое важнейшее требование к электропроводке, прокладываемой в любом доме, это ее безопасность. Для этого необходимо правильно подобрать все провода, которые смогут выдержать возложенную на них нагрузку. При этом мощность питания должна быть не менее тридцати процентов.

Провода, проложенные в доме, должны иметь специальное покрытие, устойчивое к пожару и механическим повреждениям. Для повышения эстетической привлекательности помещения проводку рекомендуется прятать, но так, чтобы при необходимости был постоянный доступ.

В процессе монтажа электропроводки обратите внимание на способы соединения проводов из меди и алюминия. Чтобы не нарушать правила пожарной безопасности, рекомендуется устанавливать устройства защитного отключения, которые при перепадах или сильном напряжении в сети будут отключать питание.

Еще одним требованием является строительство отдельной ветки, имеющей повышенный запас мощности. К нему будут подключаться устройства, требующие особого питания, например, духовка.

Все элементы проводки рекомендуется устанавливать в специальные гофры, которые продаются в любых магазинах электроники. Их выбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладке проводов через строительные конструкции для них должны быть устроены специальные отверстия. При этом после монтажа кабеля образовавшиеся зазоры уплотняют с помощью легкого в приготовлении негорючих составов. Для приготовления такого состава отлично подойдет смесь песка с цементом в пропорции десять к одному, кроме того, возможно использование глины, шпаклевки или строительного гипса.

Необходимо закрыть проходной проход по всей его площади, во избежание проникновения в помещение избыточной влаги или газов.

Электропроводка устанавливается при температуре воздуха не выше отметки -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабель с наличием защитных оплеток и медных жил. Кабели, обеспечивающие подключение к сети, должны быть не менее 0,25 см на 1 м, а для кабеля для света будет достаточно 0,15 см на 1 м.

Основные виды электропроводки в деревянном доме

Существует два способа монтажа электропроводки в деревянном доме:

• открыть;
• закрыто.

Схема электропроводки в деревянном доме открытого типа предполагает значительное упрощение ремонта и доступа к проводам, так как они расположены непосредственно на поверхности стен. Это конечно преимущество такой разводки.

Основным недостатком проводки открытого типа является неэстетичность внешнего вида помещения, в котором она проложена.

Данная схема электропроводки применяется в помещениях с повышенной влажностью, так как именно в них существует вероятность короткого замыкания, при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариантов проводки открытого типа. Возможна установка непосредственно на стену, в пластиковые трубы, в клеевое пространство или в специальные каналы для электропроводки.

Материалы для изготовления такой конструкции неприступны, обладают электроизоляционными свойствами. Эти кабели бывают различных конфигураций, сечений и форм. В соответствии с цветом они делятся на:

• коричневые;
• светло-коричневый;
• Белый.

При монтаже проводов плинтусов не допускается совмещение вместе проводов, выполняющих осветительные, слаботочные и силовые функции. Чтобы коммуникации не перегревали плинтус, пространство должно быть заполнено не более чем на 65%. В противном случае возникновения короткого замыкания от перегрева не избежать.

В процессе монтажа открытой электропроводки в деревянном доме высота прокладки коммуникаций определяется исполнителем работ, так как она нестандартная.

Следите за тем, чтобы плинтусы и швеллеры плотно прилегали к стене, минимальное расстояние между ними не более двух миллиметров. При проведении монтажа электропроводки в неотапливаемых помещениях, таких как подвал, гараж, чердак или коридор, для крепления проводов требуется использование скоб подходящего диаметра.

Для улучшения эстетики помещения планируйте размещение проводки в незаметных местах. Запрещается устанавливать электропроводку вблизи дверных проемов, батарей, труб или угловых участков стен.

Второй тип монтажа проводки скрыт. Допускается применение этого метода при наличии пустот в строительных конструкциях, перегородках сборного типа, пазах на стене, подвесных потолках. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей происходит с использованием устойчивых перед пожаром материалов.

В процессе монтажа электропроводки в деревянном доме с оштукатуренными стенами рекомендуется использовать изолированные кабели с общей защитной оплеткой. Он способен обеспечить их защиту от механических повреждений. Но имейте в виду, при необходимости при демонтаже этой системы вам придется крушить стены и заново ремонтировать. Поэтому, прежде чем выбрать этот способ, стоит взвесить все за и против и определить, что лучше: эстетичный вид или финансы.

Если провода проложены под слоем штукатурки, они должны проходить строго вертикально или горизонтально. Расстояние между плитами перекрытия и проводами не должно превышать 20 см. В перегородках толщиной до 9 см производится самая короткая укладка дорожки.

Проволока монтируется и закрепляется с интервалом от 0,5 до 1,2 м, обеспечивая тем самым плотность регулировки планки.

При устройстве электропроводки под поверхностью подвесного потолка и других подобных конструкций применяются исключительно качественные провода с маркировкой Н Г — не проявляющие горения или с индексом Л С — низкий уровень газо- и дымовыделения. Если проводка устанавливается на поверхность из полудымчатых материалов, то провода монтируются в металлические гильзы с локализациями или в металлические трубы. При использовании стальных деталей должна быть обеспечена их защита от образования коррозии.

Этот способ подходит для обустройства санузла и бани, и сауны, но во избежание поражения электричеством в этих местах с повышенной влажностью применяют провода с наличием полихлорвиниловой оболочки, помещенные в полихлорвиниловую трубу. В таких помещениях недопустимо использование металлических труб, ввиду их подверженности коррозии. При использовании электропня в бане сооружается специальное ограждение, которое разбивается картонно-бытовым покрытием.

Особенности монтажа электропроводки в деревянном доме: Этап подготовки

Перед началом непосредственной прокладки проводов необходимо провести подготовительные работы по подготовке поверхности, которые включают:

• маркировку;
• заготовка;
• штамповка.

В первую очередь определите место, через которое в дом будет проведена подводка электричества. После этого отметьте места установки всех электроприборов, либо места, в которых нужно оборудовать розетки, выключатели, соединительные и разветвленные коробки и светильники.

После маркировки всех участков приступайте к маркировке укладки проводов. Лучше, если они будут проходить строго вертикально и горизонтально. Отметьте место установки распределительного щита. Лучше, если он будет установлен у входа в дом, помещение должно быть сухим, отапливаемым. Рекомендуемая высота установки – полтора метра.

При монтаже электропроводки работы по маркировке необходимо начинать с прокладки линий основных пучков с проводами, затем маркируются ответвления. Также указываются поворотные и проходные участки, проложенные через стены.

Горизонтальная часть электропроводки прокладывается ниже потолка на 15-20 см. Параллельно стыку стены с потолком. Эта процедура поможет предотвратить повреждение проводов в процессе механических воздействий. При повороте дорожки необходимо строго придерживаться прямого угла. Отметить места крепления крепежа с крайнего сечения. Для обозначения скрытой или открытой электропроводки используется специальный шнур. На этот шнур производители предварительно наносят краску, которая способствует ускорению процесса маркировки. В противном случае используется обычный шнур, который предварительно окрашивается мелом или синевой.

Шнур закрепляется в начальной точке и постепенно протягивается по местам прохождения магистрали. Линии ровные и четкие.

Совет: При проведении краевых работ рекомендуется перенос маркировки на бумагу, которая всегда должна быть у хозяев дома. При необходимости в ремонте или даже забивании гвоздя в стену эта карта укажет место, в котором присутствует проводка.

Для выполнения разметки в местах размещения выключателей и розеток используется мел, работа выполняется вручную. Установка ответвительных коробок происходит в месте ответвления для обеспечения спуска к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется использовать скрытые штепсельные розетки и выключатели. Они устанавливаются в специальную коробку размером 7 см.

Выключатель рекомендуется устанавливать возле входной двери, желательно с правой стороны, на удобном для включения расстоянии, которое составляет от 90 до 110 см. Расстояние между дверной коробкой и выключателем должно быть не менее десяти сантиметров, это же касается и окон.

При установке коммутаторов существует два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй на расстоянии более метра, для других помещений.

Розетки не ограничивают правила расположения. Их устанавливают в соответствии с предпочтениями проживающих в доме людей. Хотя не рекомендуется устанавливать розетки близко к полу, так как при прорыве воды или при затоплении возрастает риск короткого замыкания.

Электропроводка в деревянном доме фото:

Следующим этапом является заготовка материала для обеспечения подводки. В этом случае нужно выбрать тип кабелей, розеток и всех комплектующих. Кроме того, провода разрезаются на отдельные части, имейте в виду, что провода лучше отрезать с запасом 15 см для блокировки монтажных работ или соединения проводов друг с другом.

Особенности прокладки магистрального кабеля к дому

Для проведения электропроводки в деревянном доме в первую очередь необходимо провести силовой кабель. Этот процесс осуществляется после завершения маркировки. Есть два способа выполнить этот процесс:

• воздух;
• под землей.

Выбор того или иного типа зависит от проекта заранее и согласовывается со службой снабжения проекта.

Менее затратным способом является прокладка кабеля воздушными трассами. Хотя при расстоянии между домом М, основным источником энергоснабжения более 26 м, необходимо будет установить дополнительную опору в виде бетонного столба.

Воздушный монтаж осуществляется с помощью специальных растяжек или фарфоровых изоляторов. При этом допускается использование самонесущего изолированного кабеля С и Р, срок службы которого не менее 30 лет. Основные требования к кабелю:

• атмосферное полиэтиленовое покрытие;
• устойчивость к ультрафиолетовому излучению;
• устойчивость к перегрузке сети;
• Механическая прочность.

К недостаткам использования такого троса относится его чрезмерная эластичность и несоответствие, что приводит к затруднениям при его монтаже. Расстояние троса над поверхностью дороги не менее 600 см, а по отношению к пешеходной дорожке — 350 см.

Для обеспечения сохранности деревянного дома и защиты его от пожара при перегрузке сети кабель вводят через металлические втулки. Сечения кабеля должны быть не менее 1,6х1,6 см.

Более затратным способом прокладки кабеля к дому является его прокладка в подземных путях. Так как для этого способа требуется оборудование траншеи, глубина которой не менее 100 см. Кроме того, есть отличия в качестве кабеля. В этом случае рекомендуется использовать кабель с наличием медных жил и бронезащиты. Такой трос устойчив перед грызунами и подвижками грунта. При его установке необходимо предусмотреть песчаную десятисантиметровую подушку, а после укладки кабеля ее либо засыпать песком, либо кирпичом.

Не используйте металлические трубы при прокладке кабеля подземным способом, так как из-за образования конденсата есть риск прекращения подачи электроэнергии.

Электропроводка в деревянном доме видео:

Tsumugu от Archipatch — это деревянный дом, созданный для соединения с природой

Алин Гриффитс | 22 сентября 2022 г. Оставить комментарий

Японская архитектурная студия Archipatch завершила строительство дома в приморском городе Кагосима, который построен из дерева и имеет палитру материалов, выбранных для гармоничного сочетания с окружающей природой.

Токийская компания Archipatch спроектировала дом Цумугу в качестве примера для местного строителя домов Shichiro Construction, который хотел использовать древесину с острова Кюсю, где базируется компания.

Компания Archipatch построила дом Цумугу из древесины местного производства

Одноэтажный дом был построен для семьи из четырех человек и призван продемонстрировать, как деревянные конструкции можно использовать для создания удобных и универсальных жилых помещений.

«Дом спроектирован так, чтобы соединиться с природой, — сказал Архипатч, — и реализовать комфортный образ жизни в гармонии с постоянно меняющейся природной средой».

Комнаты дома расположены на одном этаже

В связи с изменением домашних привычек в Японии после пандемии коронавируса в здании предусмотрено множество гибких пространств, которые позволяют жильцам работать и общаться дома.

Дом состоит из трех взаимосвязанных объемов, отличающихся снаружи и внутри разной высотой крыши.

Большие нависающие карнизы создают тень в саду.

Здание было построено с деревянным каркасом, который остается открытым внутри. Древесина также широко используется для облицовки стен и потолков, а другие натуральные материалы дополняют древесину.

«Внешний и внутренний дизайн теплый и привлекательный, с использованием кедра, кипариса и натурального камня, выращенного в этом регионе, чтобы создать ощущение текстуры, которую могут обеспечить только натуральные материалы», — добавил Архипэтч.

Ширмы сёдзи можно использовать для отделения японской комнаты от остальной части дома

Главный вход расположен в центральном блоке и обеспечивает доступ к нижнему объему слева, в котором находится небольшая кладовая и три спальни.

Коридор ведет мимо двух одноместных спален в апартаменты в дальнем конце с собственной гардеробной и кабинетом.

Прямо перед входом в центре дома находится комната в японском стиле с татами на полу, которую можно использовать как гостиную, простую комнату для гостей или место для работы по дому.

Архитектура Нориаки Ханаока возвышается над Домом Торуса на склоне в Японии

Традиционные ширмы сёдзи из дерева и бумаги можно закрыть, чтобы отделить японскую комнату от остального дома, или открыть, чтобы обеспечить различные связи с входом и жилыми помещениями.

Основные жилые помещения открытой планировки расположены справа от входа в самой высокой части дома. В одном конце пространства находится утопленная гостиная, которая с двух сторон окружена большими окнами, выходящими в сад.

В жилом помещении открытой планировки имеется утопленная гостиная

. Секции остекления можно открыть, чтобы соединить жилое пространство с террасой. Это также позволяет прохладному воздуху, проходящему над соседним водоемом, проветривать интерьер.

Большие нависающие карнизы защищают фасады от прямых солнечных лучей, а открывающиеся окна в фонарях позволяют выходить горячему воздуху.

Стеклянную дверь в ванную можно открыть для дополнительной вентиляции.

Рядом с гостиной находится столовая и кухня с изогнутым островом. Ванная комната за кухней имеет дверь в задней стене, которую можно открыть для сквозного проветривания дома.

Дом спроектирован так, чтобы свести к минимуму потребление энергии, с высоким уровнем теплоизоляции, геотермальной системой отопления и естественной вентиляцией, что способствует его устойчивой эксплуатации.

Другие дома в Японии включают в себя залитый грязью дом и ресторан, скрытые под землей, и компактный семейный дом с большой лестничной клеткой.

Фотография сделана Юске Харигане.

Подпишитесь на нашу рассылку

Ваша электронная почта

Dezeen Debate

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Новинка! Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления.
