Проводка в деревянном доме видео: Электропроводка в деревянном доме своими руками. Пошаговая

видео-инструкция по монтажу своими руками, особенности кабелей для проводки, цена, фото

Статьи

В деревянных домах электропроводка монтируется, как правило, открытым способом. Причем в связи с некоторыми особенностями древесины как строительного материала, этот процесс имеет ряд особенностей. В данной статье мы подробно рассмотрим, как выполняется открытая проводка в деревянном доме своими руками и какие к ней предъявляются требования.

Открытая проводка в деревянном доме

Общие сведения

Достоинства

В первую очередь следует сказать, что открытой называется проводка, которая находится на виду, т.е. провода располагаются на поверхности стен и потолка, в то время как скрытая прокладывается под отделкой.

Открытый вариант монтажа обладает некоторыми серьезными достоинствами:

• Является более безопасным.
• Цена электромонтажных работ ниже. Кроме того, можно их выполнить самостоятельно.

Также следует отметить, что деревянные дома зачастую вовсе не имеют отделки, в результате чего открытый монтаж является единственным способом выполнения разводки.

Пример маскировки открытой проводки

Недостатки

Что касается недостатков, то основным минусом такой проводки является визуальная непривлекательность. Своим видом она может несколько испортить интерьер и даже придать ему вид офиса. Однако, при правильном подходе к оформлению, проводку можно замаскировать или даже сделать ее частью декоративных элементов, к примеру, при стилизации дома под старину.

Другим ее минусом является то, что расположенные на виду провода остаются незащищенными, а это может привести к случайному их повреждению, к примеру, во время переноски мебели. Правда, решить проблему можно спрятав провода в специальные короба.

Медный кабель ВВГнг

Основные требования

При выполнении проводки в деревянном доме необходимо учитывать, что древесина является легко воспламеняющимся материалом. Короткое замыкание вполне может стать причиной возгорания деревянной поверхности. Поэтому правила монтажа открытой электропроводки в деревянном доме запрещают соприкосновение проводов со стенами или другими деревянными поверхностями.

Кроме того, имеются и другие важные требования:

• Жилы проводов должны быть медными и обязательно изолированными негорючим материалом.
• Прежде чем выбрать сечения провода, необходимо правильно выполнить его расчет, чтобы нагрузка не превышала допустимую норму. В идеале запас мощности должен составлять 30 процентов.
• В распределительном щитке обязательно должен быть установлен УЗО и автоматический выключатель.
• Короба и каналы, в которых укладываются провода, должны быть выполнены из негорючего материала.

Это основные правила открытой электропроводки в деревянном доме, однако, помимо них имеются и другие некоторые нюансы, с которыми ознакомимся ниже.

Пример простой план-схемы

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

• Осветительные приборы;
• Выключатели;
• Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

• Электрообогреватели;
• Стиральная машина;
• Телевизоры;
• Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

• Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
• Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

• Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
• Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Обратите внимание!
Готовую план-схему необходимо согласовать с Госэнергонадзором.
При этом специалисты помогут рассчитать сечение кабеля и указать на ошибки, если они имеются.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода	Особенности
Надземный	Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр. Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.
Подземный	Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Обратите внимание!
При подземной прокладке, ввод должен осуществляться сквозь фундамент, но не под ним.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Варианты монтажа открытой проводки в помещении

Правила открытой проводкой в деревянном доме допускают ее монтаж несколькими способами:

• В гофре из ПВХ;
• В кабель-каналах;
• На скобах;
• На фарфоровых роликах.

Ниже подробней ознакомимся с каждым из этих вариантов.

Обратите внимание!
Все соединения кабелей должны выполняться исключительно при помощи специальных клемм, но не скруток.

Пример разводки при помощи гофрированной трубы и специальных клипс

В гофрированной трубе

Разводка электропроводки в гофрированной трубе пользуется большой популярностью, причем не только в деревянных домах, но и других помещениях.

Связано это со следующими ее достоинствами:

• Имеет разные размеры, благодаря чему в трубе можно разместить несколько кабелей.
• Легко гнется, что позволяет без труда выполнять повороты под 90 градусов.
• Легко крепится к деревянной поверхности. Для этого можно воспользоваться пластиковыми клипсами или металлической стяжкой.
• Благодаря тому, что гофра выполнена из ПВХ, она не горит, в результате чего соответствует требованиями пожарной безопасности.

Правда, наряду с достоинствами гофра имеет и некоторые недостатки:

• На горизонтальных участках она провисает и изгибается, в результате чего проводка приобретает неопрятный вид.
• На поверхности трубок быстро скапливается пыль, причем ее очень сложно удалить.

По этим причинам не всегда имеет смысл прятать провода в гофру.

На фото — пример разводки в кабельных каналах

Кабель каналы

Альтернативой гофре являются пластиковые лотки и короба, которые еще называют кабель-каналами.

Как и гофра, они выполнены из негорючих материалов, но при этом обладают рядом достоинств:

• Легко собираются из отдельных деталей.
• Смотрятся более опрятно, чем гофра, благодаря правильным ровным формам.
• Существует множество цветов, благодаря чему кабель каналы можно неплохо вписать в любой интерьер.

Единственным недостатком коробов является то, что их нельзя использовать для недавно построенных домов, которые еще не дали усадку. Если их установить в таком доме, то они вскоре деформируются и растрескаются.

Совет!
Проложить проводку можно в специальных пластиковых плинтусах с кабель-каналами.
В этом случае часть линий будет полностью скрыта.

Дюбель хомут (скоба) для кабелей

Скобы

При монтаже проводки на специальных пластиковых скобах кабеля остаются открытыми. Поэтому к ним повышаются требования. В частности, кабель для открытой проводки в деревянном доме должен иметь двойную изоляцию.

К примеру, можно использовать ВВГнг или даже NYM, который обладает тройной оплеткой. Оплетка последнего не поддерживает процесс горения и выделяет небольшое количество дыма в случае короткого замыкания.

Надо сказать, что это способ монтажа простой и дешевый, однако, лишенный эстетичности, ведь к стене или потолку, как правило, крепится не один провод, а несколько кабелей.

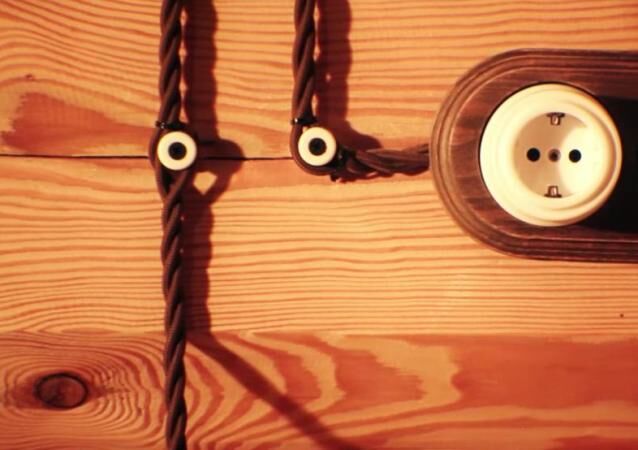

Выполненная проводка при помощи керамических роликов в стиле ретро

Фарфоровые ролики

Монтаж проводки на фарфоровых роликах является отличным вариантом для интерьеров, оформленных в стиле ретро. Дело в том, что этот способ является очень старым и выглядит достаточно винтажно и в то же время симпатично.

Его принцип основан на том, что вдоль линии устанавливаются керамические ролики. При этом в качестве кабелей используется скрученный медный провод, который надевается на керамические ролики. В результате между стеной и проводом получается воздушное пространство, что необходимо для обеспечения пожарной безопасности.

Совет!
При монтаже проводки можно использовать комбинированный метод, к примеру, на потолке или другой ровной поверхности использовать кабель каналы, на стене уложить провода в гофру, а по полу провести их в плинтусах.

Как и в предыдущем случае, при таком монтаже кабель должен иметь двойную изоляцию.

Установленные на деревянной стене розетки

Порядок монтажа проводки

Краткая инструкция по монтажу проводки выглядит следующим образом:

• Прежде всего,необходимо выполнить разметку расположения линий, выключателей, розеток, и светильников и пр.
• Затем подготавливаются места установки розеток и выключателей. Для обеспечения максимальной пожарной безопасности, все электроприборы необходимо монтировать на стальные пластины, которые служат прокладкой.
• Далее выполняется монтаж электроприборов.
• Затем согласно разметке осуществляется прокладка непосредственно электропроводки. Данный процесс зависит от способа монтажа кабеля. При использовании кабель каналов или керамических роликов, их следует прикрепить к поверхностям вдоль разметки. Если же используется гофра, можно вначале завести в нее кабель и затем прикрепить к стене или потолку.
• После прокладки линий осуществляется подключение всех электроприборов.
• Далее разводка соединяется в распределительной коробке при помощи специального приспособления, которое называют звездочкой.

Распределительная коробка с клеммами

Обратите внимание!
В местах прохода проводов сквозь стену необходимо использовать металлические гильзы.
Причем на их края желательно надеть пластиковые втулки, чтобы не повредилась оплетка проводов.

На этом монтаж проводки практически завершен. Теперь нужно лишь подключить разводку к щитку. Однако, прежде чем это сделать необходимо пригласить профессионального электрика, чтобы он проверил правильность и качество монтажа. Также специалисту следует доверить и подключение проводки к щитку.

Вывод

Монтаж проводки в деревянном доме открытым способом является довольно простой процедурой. Однако,она требует строгого соблюдения вышеперечисленных правил, так как от качества электропроводки зависит безопасность проживания в доме. По этой же причине все наиболее ответственные этапы работы необходимо доверить специалистам.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

Прокладка проводки в доме из дерева своими руками: Инструкция +Видео и Фото

Проводка в доме из дерева. В монтаже электрической проводки в домах из дерева есть множество нюансов. Для подсоединения вам потребуется подключаться при помощи протяжения кабеля от самой ближней станции, а так же проводка в помещении должна соответствовать со всеми нормами безопасности.

Дерево чаще стали использовать при строительстве частных домов, но, не смотря на свои положительные качества, имеет такие недостатки как быстрая воспламеняемость.

Содержание:

• 1 Общие сведения
• 2 Подготовка проекта
• 3 Монтаж
  • 3.1 Установка распределителя
  • 3.2 Ввод кабеля

Общие сведения

.ЗАМЕТКА! Не смотря на то, из какого материала построен дом, в случае пожара весь огонь перекинется на всю мебель, ковры, шторы и так далее. Поэтому первым делом сгорает все что внутри, а потом уже стены, перегородки и остальное.

Требования к проводке в домах из дерева:

• Безопасность – электропроводку необходимо прокладывать таким образом что бы она не была подвержена перегреву, а так же предотвратить переход пламени на деревянную конструкцию.
• Проектирование – все качества в проводах по эксплуатационным характеристикам должны соответсвовать расчетной нагрузке на участке сети. Для того чтобы исключить вероятность перегрева необходимо подбирать кабель с сечением больше около 25%
• Метод прокладки – предпочтительный вариант прокладки электропроводке в деревянном доме открытый. Это позволит регулярно и без особых препятствий диагностировать состояние сетевого кабеля.
• Изоляция – электрический щиток должен быть изолирован от соприсконовения с деревянными элементами. Лучшим вариантом будет перегородка из материалов не подвергающихся воспламенению.
• Проводник – в роли проводника можно использовать кабель из меди с тремя жилами, изолированный от горючих веществ. Запрещается прокладывать его при помощи гофры.
• Автоматы – для каждой электро группы должен быть свой автоматический выключатель.

Подготовка проекта

Перед началом процесса электрификации необходимо составить индивидуальный план. Нужно подавать заявку в региональные сети вашего региона. После того, как она будет рассмотрена для вас приготовят договор и ТУ, нужные для подсоединения к сети. После этого можно приступать к составлению проекта. Общая мощность – складываем мощность всех электрических приборов в жизни с запасом около 30%.

• Проект – это схема учитывающая планировку вашего дома. На которой изображены кабеля, электрические щитки, проводки, розетки и элементы освещения.
• Сечение кабеля – для каждого подвида в сети подбирают тип и сечение проводного кабеля. Электрическая схема в соответствии с евростандартами.
• Распределительные коробки – для больших домов с большим количеством квартир подбирают лучший вариант коробок для розеток и осветителей.
• Пролегание кабелей – в схеме выбирают минимальный путь прокладывания кабеля. Еще на всех участках выбирают расстояние основных частей конструкции, например полы, потолки, двери и окна

Монтаж

Техника проведение монтажа проводки к деревянному дому состоит из этапов: подведения силового проводника к дому, монтирование распределительного щитка, прокладывание трассы из кабелей, монтаж розеток и выключателей, соединяем контакты и проверяем функциональность. Для всего этого вам понадобится приготовить дрель с коронкой, шуруповерт, обычные отвертки, отвертку с индикатором и защитные перчатки.

Установка распределителя

Электрический щиток – устройство, в которое вводится кабель и распределяется поступившая электрическая энергия.

Его монтаж состоит из этапов:

1. Щиток устанавливают вертикально, расстояние от пола 1,2-1,5 метра. Отличный вариант если поверхность изготовлена из  бетонного, кирпичного или газосиликатного материала. В доме из дерева стоит оборудовать небольшое помещение и обустроить в нем нужную нам поверхность.
2. Для монтирования щитка необходимо снимать главную сторону с дверей, обычно она крепится при помощи пластиковых защелок или маленьких шурупов. Наносят разметку и сверлят отверстия для пробок из пластика.
3. Для того чтобы прикрепить необходимо обратную сторону щитка прислонить к стене и прикрепить при помощи шурупов. Следом на каждрй линии возле дин рейки монтируем УЗО, счетчик, автоматы. Модули делают по уменьшению тока.
4. Для подсоединения автоматов рекомендуется использовать перемычки, которые вырезают из кабеля.

Ввод кабеля

Вводить кабель в помещение допускается несколькими способами: подземным и воздушным. Под землей более надежно, так как бронированный кабель будет изолирован гофрой. Так же он будет находится под землей на глубине около 40 см. Для того чтобы проложить кабель необходимо вырыть траншею глубиной 70 см, дно усыпать больм слоем мелкого песка и тщательно утрамбовать. Следом укладываем гофру, далее пускаем бронированный кабель. Следом гофру опять засыпают песком. В итоге труба будет скрыта полностью под землей.

При слишком большом расстоянии между домом и станцией используется воздушная подводка.   Кабель используют с несущим тросом, натягивающийся между жильем и опорой. Если расстояние между столбом и деревянным домом больше 20 метров тогда рекомендуется устанавливать дополнительную опору.
