Проводка в срубовом доме: Проводка в деревянном доме: правила монтажа согласно ПУЭ

Проводка в срубе: скрытая или открытая проводка в деревянном срубе

Содержание:

1. Способы монтажа
2. Как проводят кабель под землей
3. Варианты проводок
4. Основные требования к монтажу электропроводки
5. Видео о

Отделывая собственный деревянный дом, владелец в первую очередь должен позаботиться о его защите. И речь идёт не о всякого рода покрытиях древесины, хотя никто и не умаляет их достоинства. В данной статье будет рассмотрена правильная прокладка электропроводки, от нежелательной неисправности которой по данным МЧС и происходят пожары. Чтобы не случилось несчастья, требуется знать, как сделать проводку в срубе, при этом, не нарушая ни красоты, ни удобства.

Способы монтажа

Обычно их два – открытый и скрытый. Сначала до того как кабель будет устанавливаться в доме, следует подвести такую коммуникацию до распределительной коробки. Если у домашнего мастера не хватает на это квалификации, то и пытаться не надо – дело это слишком ответственное, лучше, когда им будет заниматься профессионал.

Итак, проводка в срубе начинается с улицы и ведётся двумя способами – воздушным и подземным. Разберём преимущества и недостатки каждого. Воздушная прокладка даёт такие плюсы:

1. Этот способ дёшев по сравнению со вторым.
2. Кабель к такому монтажу применяется СИП – самонесущий, что значит отсутствие троса для него.

Вот и все достоинства. Из недостатков можно выделить нарушения внешнего вида – кабель не привлекателен внешне. Кроме того, воздушная проводка в срубовом доме за его пределами может повредиться от погодных условий или деревьев, цепляющихся за неё.

Да и загореться такой кабель может, что снижает шансы сруба остаться неповреждённым – искры могут перекинуться на дом. Подземная прокладка в этом отношении гораздо лучше. Вот её преимущества:

1. Такой способ, при котором электропроводка в срубовом доме с улицы практически не видна, означает, что коммуникация спрятана надёжно и грунт также послужит заземлением.
2. Повреждений кабель не получит, так как грунт останется неподвижным. Учтите, что запоминать и как-либо отмечать места прокладки необходимо. Чтобы не получилось так, что на этом месте впоследствии будут проводиться земляные работы, дабы опасности врезаться в напряжение не возникло.
3. За возможность пожара от такого кабеля не надо волноваться, даже если возникнет замыкание, искры тут же погасятся грунтом.

Как проводят кабель под землей

Необходимые манипуляции, связанные с такой работой обязаны учитывать технику собственной безопасности. Для этого необходима защита, по крайней мере, рук, и отсутствие каких-либо металлических или влажных объектов рядом. Итак:

• Для этого выкапывается канава глубиной не менее 70 см.
• На дно укладывается подушка из щебня и песка, затем укладывается под сруб электропроводка. Нужно выбрать место, куда она зайдёт в дом более рационально, чтобы не пришлось протягивать её далеко.
• Затем на такую подушку укладывается кабель, и его засыпают песком, не доводя до края 10 см.
• После в траншею укладывают ленту с надписью «Не копать» и засыпку производят до конца.

Становится понятно из написанного, что лучше всего выбрать подземный способ заведения кабелей в дом. Далее, о способах прокладки непосредственно в доме.

Варианты проводок

Открытый вариант – это когда проводка видна. Вот её преимущества:

1. Такой способ более дёшев, ибо не требует технологических отверстий и укладки кабеля в соответствующие для этого приспособления.
2. Ничто не мешает демонтировать участки или заменить её, так как электропроводка в срубе на виду.

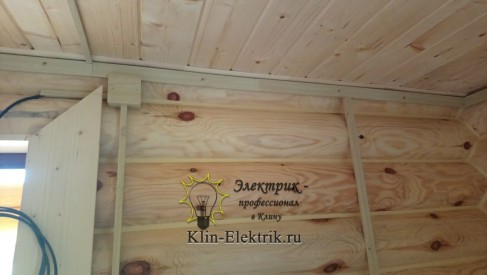

3. Допускается её монтаж в пластиковых каналах и коробах ПВХ.

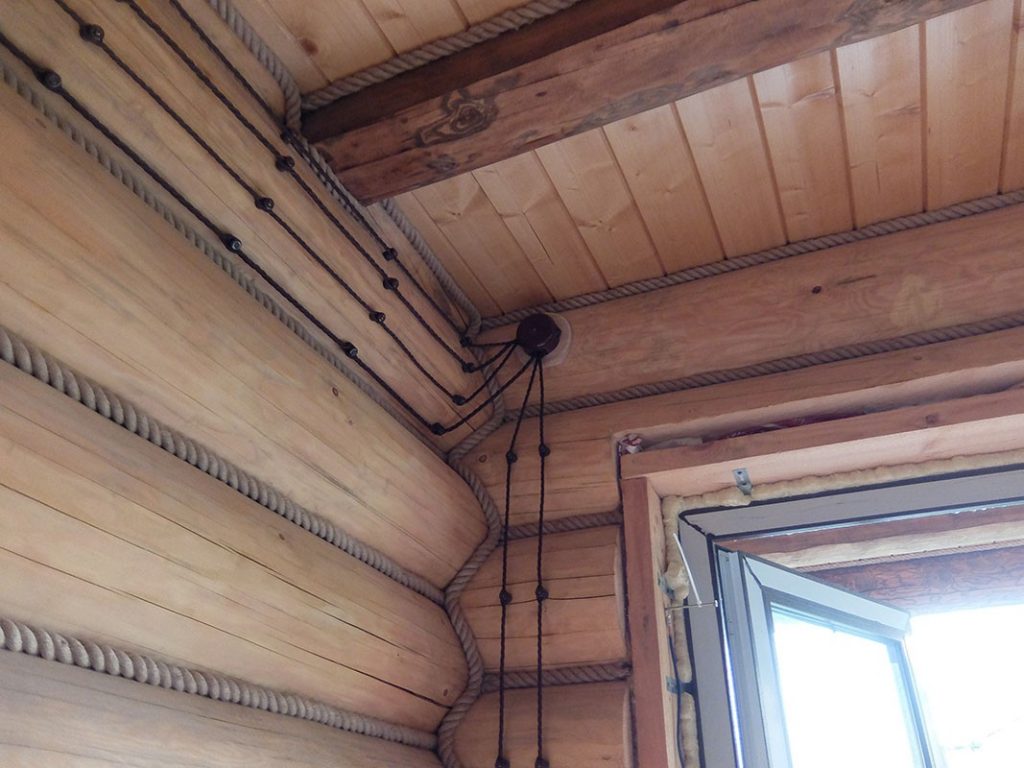

4. Очень шикарно смотрится открытая проводка витым ретро кабелем.

Недостатки:

• Внешний вид, если проводка сделана кустарно, называется некрасивым словом – сопли. Действительно, провисание не слишком привлекательно.
• Ненадлежащий кабель, купленный на рынке у людей, торгующих разным барахлом, грозит оплавлением, и как следствие – пожара не избежать.
• Монтаж должен быть выверен идеально – ведь всё на виду.

Скрытый способ, то есть понять, где она находится, непосвященному очень трудно. Преимущества такие:

1. Абсолютно не нарушает внутренний самобытный вид деревянного сруба.
2. Для его монтажа используются надёжные варианты кабелей. По крайней мере, это стоит уточнить у продавцов электротехнических магазинов.

Недостатки:

• Такой способ дорог. Он потребует правильной раскладки ещё до начала монтажа потолочных и половых перекрытий.
• Нельзя использовать ПВХ каналы, только металлические. Это запрещено по правилам устройства деревянного дома, где скрытая проводка в срубе занимает особое место.
• При необходимости замены возникнут трудности – придётся разбирать участки пола или потолка.

Решать, естественно, хозяину, но прежде всего, следует думать о безопасности домашних. Об этом есть регламентированные правилами документы, в которых сказано, как должны быть установлены все электрические приборы.

Розетки:

• Должны находиться от пола на высоте не менее 20-30 см. В домах с маленькими детьми, они должны быть защищены шторками, которые обязаны открываться с усилием. Кроме того, в розетку, оставленную без работы, втыкается пластиковая вилка, которую ребёнку будет проблематично вытащить.
• В ванных комнатах и кухнях расстояние от пола до розетки не должно быть менее метра.
• Кроме всего прочего, такие устройства не должны контактировать с газовым оборудованием или печами.

Выключатели:

Суть особой разницы от розеток нет. Классический размер – рост среднего человека. Европейская мера – на расстоянии опущенной руки. Ни одно не является нарушением. Стоит только помнить, что проводка в доме со сруба должна представлять удобство для всех членов семьи и быть расположена вдали от газового или нагревательного оборудования.

Основные требования к монтажу электропроводки

Попустительствовать при проведении электричества – означает довести собственный дом до беды. Итак, основные требования безопасности:

1. Нельзя начинать монтаж, не имея на это соответствующей квалификации. Это может слишком дорого обойтись.
2. Покупать все необходимые элементы нужно только в специализированных магазинах под руководством продавцов-консультантов. Не стоит стесняться задавать им вопросы – их работа, отвечать на все.
3. Если желаемо, чтобы проводка в доме из сруба была невидимой, стоит заранее озаботиться планом расположения, и устроить ходы ещё до начала чистовой отделки.
4. Уличное расположение электричества не должно вызывать нареканий и просто обязано быть безопасным.
5. Своевременная эксплуатация сетей поможет избежать проблем в будущем.

Выполнение этих требований – залог безопасности и удобства пользования таким благом цивилизации, как электрический ток.

Ввод электричества в деревянный дом

Чтобы самолично организовать электрическую проводку в срубовом доме стоит изучить и соблюдать все предписанные нормы, чтобы не нарушать пожарную безопасность и не навредить жителям дома. Возникший пожар может очень стремительно распространятся по строению.

Живущие в мегаполисах люди мечтают переселиться в комфортные коттеджи за городской чертой. Дом деревянный приобрел огромную востребованность благодаря экологичности древесины, возможности создавать уникальную планировку внутренних помещений, оригинальному дизайну и многому другому. Но срубовые дома имеют значительный недостаток — высокую пожароопасность. По статистике, большинство возгораний в домах деревянного типа случается из-за неисправного электрического оборудования или неправильного ввода электропроводки. Мы хотим ознакомить вас с главными правилами проведения электричества в деревянный дом.

Прежде всего необходимо выбрать подходящий кабель. Процесс организации электричества напрямую связан со столбами. Устанавливают эти столбы с линиями электропередач специальные службы, но протягивать кабель к самому зданию не входит в их обязанности. Поэтому ввод кабеля придется производить самостоятельно. Необходимо очень внимательно и ответственно подходить к этому мероприятию, ведь качество электропроводки определяет безопасность при проживании в деревянном доме и бесперебойную работу электроэнергии. Преимущественно соединение проводится с помощью воздушных линий электропередач.

По всем правилам обустройства электроустановок для того чтобы можно было произвести ввод электричества в дом нужно использовать специальный кабель. Он должен состоять из медных жил и быть хорошо изолированным. В качестве альтернативного варианта можно применить кабель, который используется для прокладки стационарных сетей. Чтобы завести в деревянном доме электричество, можно использовать кабель из алюминия. Однако все же лучше остановить свой выбор именно на медном кабеле, потому что, в отличие от алюминиевого, медный не так сильно перегружается и способен выдерживать значительную нагрузку. Тем более, при стандартном проведении электропроводки нельзя использовать алюминиевый кабель в легко воспламеняемой конструкции.

В при самостоятельном проведении электричества в деревянных домах сделать все в одиночку не получится, придется приглашать для этой работы напарника. А еще лучше прибегнуть к помощи специалистов, которым известны все подробности и нюансы такого рода работы. Профессионалы сделают все грамотно и обеспечат максимальную безопасность.

Как правильно подвести кабель?

Один из самых простых способов — прокладывание кабеля через трубку из резины, заранее размещенную в стене. В определенной степени это не совсем правильный подход, потому как резиновая трубка не может быть использована в какое-угодно время года, хотя само по себе это изделие выполняет функции изолятора. Высокие температуры, ветреная или морозная погода негативно сказываются на резиновой трубке, что может привести к утрате ее изоляционных свойств. Так что, если планируете единоразовый ввод электропроводки в здание, стоит отказаться от данного варианта.

Оптимальное решение изолировать кабель — воспользоваться трубкой с толстыми стенками, выполненной из гофрированного, пожароустойчивого материала. Внутри этой трубы и протягивается электрический кабель. Перед прокладкой проводки необходимо использовать фарфоровую арматуру. Иначе ввод электропроводки будет считаться нарушением нормативов безопасности.

Даже если случится пожар, трубка из металла защитит электропроводку, предотвратив перекидывание огня на древесину. Стены металлической трубки по своей толщине должны соответствовать установленным стандартам:

• медный электрокабель с сечением в 4 квадратных миллиметра помещается в трубку толщиной не меньше 2,8 миллиметра;
• электрокабель с сечением от 6-ти до 10-ти квадратных миллиметра помещается в трубу толщиной 3,2 миллиметра.

После введения электропроводки электрический кабель защищается исключительно выключателем, расположенным на подстанции. Автоматика может вообще не среагировать на отдельные замыкания в электросети. Поэтому данный участок представляет главнейшую опасность опасность. Предлагаем вам самые популярные способы, как провести электричество со всеми предосторожностями.

Хорошая защита электропроводки от замыкания — установка защитного автомата. Стоит не только создать защиту кабеля в стене, но и защитить его за пределами стен металлической трубкой с толстыми стенками.

Лучше всего обеспечить такую защиту по всей протяженности кабеля, до самого щитка. Однако это не такая уж и простая работа.

Прокладка слишком узкой трубки может привести к проблемам. А если при проведении проводки вам придется преодолевать разные препятствия, то работа еще больше усложнится.

Даже использование трубки с достаточно толстой стенкой не решит все проблемы, а только оградит здание от замыкания в проводке. При замыкании трубка может достаточно сильно разгореться, что повлечет неприятные последствия.

Во избежание негативных последствий рекомендуется прибегнуть к простому решению — установке защитного автомата. Непосредственно от этого автомата и следует протягивать кабель. Это весьма удобное решение многих проблем и для хозяев, и для проверяющих служб. Расположенный на улице аппарат нужно хорошо защитить от влаги и ветра. По стандартам защита должна быть не меньше 55-ти. При выборе автомата обратите внимание на сечение электрического кабеля.

Для наружного выключателя, в отличие от внутреннего, присущи меньшая чувствительность и меньшая быстрота реакции. Поэтому даже при незначительных перегрузках аппарат попросту остановиться.

Качественное устройство обеспечит абсолютную безопасность от замыкания. Для надежности лучше разместить электрический кабель в металлические трубки.

Многие старые здания не вписываются в вышеозначенные требования. Наверняка предыдущую проводку устанавливали по старым стандартам, не способным выдержать современные сетевые нагрузки. Потому и продолжают происходить эти несчастные случаи, когда электропроводка попросту загорается и возникает пожар, который угрожает порчей имущества и представляет опасность для человеческого здоровья и даже жизни.

Особенности проведения электричества в деревянное строение

В помещениях, где есть отопление нужно установить электрический щиток, который включает в себя следующие устройства: защитные автоматы от перегрузок в электросети и для отключения отдельных линий силового напряжения, электросчетчик.

Такие устройства необходимы для обесточивания линии, когда допустимые параметры тока превышают свои показатели. Тип автомата подбирают, ориентируясь на самый низкий показатель тока в электросети. Например, бытовые розетки ограничиваются показателем 16 А. Приобретение аппарата, рассчитанного на большой ток, сделает бытовые розетки максимально уязвимыми.

Защитный автомат среагирует за пару минут до возникновения замыкания, что позволяет обезопасить жителей дома от ударов током и спасти электрические приборы от поломок.

Идеальный вариант — когда автомат стоит на всех линиях электросети. Но стоимость такого устройства доступна далеко не всем, так что можем предложить более бюджетный подход к организации безопасности — установку аппаратов, предназначенных защищать от заземления. Наша деревянная конструкция поможет многим. Один аппарат можно разместить на основных силовых линиях, другие установить на розетках, распределенных по всему дому. Для такого варианта ввода в дом электричества не нужно будет тратить много средств, но вот сама работа более хлопотная и трудоемкая. Если вдруг сеть повредится, определить место, где она поражена будет гораздо сложнее.

Можно воспользоваться современными дифференциальными аппаратами, сочетающими в себе функции вышеупомянутых устройств. Однако стоят они очень много. Не каждый сможет позволить себе выделить на их покупку такую значительную сумму.

Какие правила необходимо соблюдать при проведении электропроводки?

Внедрение электрического кабеля может проводится разными способами.

• Введение электропроводки через открытый кабель. Многие в своей жизни видели расположенные на стенах здания или на полу кабели электропроводки, прикрепленными к дому с помощью специальных креплений. Но делать такое можно только в том случае, если кабель имеет сечение 6 квадратных миллиметров. Естественно, открытый кабель не украсит деревянный дом. Но современные компании по производству электрики предлагают целые наборы различной проводки, оплетенные резиновым негорючим материалом. По виду они смотрятся гораздо приятнее и гармонично вписываются в интерьер внутренних помещений.
• Кабель в гофрированной трубе — проводится преимущественно вдоль стен. Технические показатели здесь лучше, но вот вид совершенно не презентабельный.
• Вввод кабеля через специальный электроустановочный короб. Полностью разборный короб смотрится неплохо, а при желании, конструкцию можно установить совсем не заметно. При этом все помещения дома эффективно защищаются от пожара. Электроустановочные короба представлены в разной цветовой гамме и разных параметров, поэтому каждый сможет подобрать наиболее подходящий для себя вариант.

На заключительном этапе проведения проводки необходимо выбрать качественную электрофурнитуру. На современном рынке достаточно много розеток и выключателей, способных удовлетворить самых притязательных потребителей. Изделия отличаются по расцветкам, формам и функциональности. Рекомендуем покупать устройства у надежных и ответственных производителей.

Заказать услугу

Заполните форму и наш специалист свяжется с вами в кратчайшие сроки и подготовит индивидуальное предложение

Заказать услугу

8 признаков того, что у вас могут быть проблемы с электропроводкой

По данным Международного фонда электробезопасности, неисправности электрооборудования ежегодно вызывают более 50 000 пожаров в домах.

Большинство можно предотвратить.

Чтобы защитить свой дом, начните с проверки блока предохранителей или панели выключателя на предмет даты последней проверки. Большинство муниципалитетов требуют проверки только тогда, когда система модифицируется во время ремонта или дополнения. Тем не менее, Комиссия по безопасности потребительских товаров рекомендует проводить профессиональную проверку каждые 10 лет. Кроме того, помните об этих потенциальных источниках и причинах возгораний, связанных с электричеством.

1. Слишком много удлинителей. Помимо эстетики, есть причина, по которой электрические провода прячутся в стенах. «Неповрежденная система электропроводки будет работать более или менее вечно», — говорит Уильям Берк, руководитель отдела электротехники Национальной ассоциации противопожарной защиты. «Но когда он нарушен или изменен, возможны проблемы». Использование удлинителя создает дополнительные точки, в которых шнуры могут перегибаться, замыкаться или защемляться, что может привести к срабатыванию выключателей, повреждению розеток или даже к пожару.

Используйте удлинители экономно и на короткое время — например, во время праздников. Если вам постоянно требуется больше розеток, попросите их установить электрика.

2. Тусклый или мерцающий свет. Поскольку осветительные приборы обычно потребляют лишь небольшое количество энергии, затемнение или мерцание редко вызываются проблемой с самим прибором. Скорее всего, проблема связана с пожирателями энергии, такими как крупные бытовые приборы или обогреватели, которые подключены к одной и той же цепи. «Приборы, которые нагревают или охлаждают, как правило, потребляют много энергии», — говорит Берк. Таким образом, затемнение может быть вызвано тем, что стиральная машина потребляет ток для нагрева воды. Проконсультируйтесь с электриком по поводу переноса светильников в другие цепи или прокладки выделенных линий для крупных электроприборов.

3. Неприятные запахи. Новый прибор может издавать неприятный запах при первых нескольких включениях. Но если вы обнаружите странный запах, исходящий из розетки, выключите и отключите все, что к ней подключено. Не используйте его снова, пока квалифицированный электрик не проверит его. Если ваш блок предохранителей или панель выключателя имеет странный запах, немедленно вызовите электрика.

4. Искрение. Это плохой знак. То, как вы с этим справляетесь, зависит от того, откуда оно исходит. Если на панели выключателя, в блоке предохранителей или в розетке возникает искра, вызовите электрика как можно скорее. Но искрящий прибор может означать, что сам прибор поврежден, и в этом случае вам следует вызвать мастера по ремонту прибора. Он может проверить устройство и, как правило, розетку, которая питает его. Вызов специалиста по ремонту, вероятно, будет дешевле, чем вызов лицензированного электрика. Кроме того, если прибор новый, его даже могут отремонтировать по гарантии.

5. Горячие розетки или распределительные панели.  «Даже если устройство предназначено для производства тепла (например, тостер или обогреватель), его розетка никогда не должна нагреваться», — говорит Берк. Электрический ток может сделать пластину переключателя слегка теплой на ощупь, но если розетка неприятно горячая, выключите все, что подключено к розетке, и попробуйте подключить ее к другой розетке. Если розетка нагревается, даже если к ней ничего не подключено, возможно, она неправильно подключена. Проконсультируйтесь с электриком, который может посоветовать вам перевернуть выключатель или вынуть предохранитель из этой розетки, пока ваша система не будет отремонтирована.

6. Часто перегорающие предохранители или отключающиеся выключатели. Автоматические выключатели и плавкие предохранители спроектированы так, чтобы предотвратить перегрузку. Если у пылесоса или фена регулярно отключается выключатель, независимо от того, где вы его подключаете, скорее всего, виноват прибор. Но если использование одной розетки приводит к многократному перегоранию одного и того же предохранителя, вероятно, цепь перегружена. Позвоните профессионалу, чтобы обсудить модернизацию схемы или добавление новой линии.

7. Жужжание. Как звучит электричество? Когда все работает нормально, ничего. Как правило, между соединениями электричество протекает плавно и бесшумно. Но ослабленные штыри, розетки или изнашивающийся провод могут вызвать скачок тока, издавая при этом жужжащий звук. Если вы уверены, что звук исходит из розетки, прекратите ее использовать и вызовите электрика.

8. Неправильные розетки на кухне или в ванной. Поскольку вода является отличным проводником электричества, для кухонь и ванных комнат требуются специальные ударопрочные розетки, называемые прерывателями цепи замыкания на землю (GFCI). GFCI обычно имеют две маленькие кнопки в центре. Если розетки на вашей кухне или в ванной комнате ничем не отличаются от розеток в вашей общей комнате или спальне, замените их на GFCI, чтобы добавить дополнительный уровень защиты от ударов вокруг воды.

Делиться:

Безопасность электропроводки — пожарно-спасательная служба Центрального округа

Проекты домашней электропроводки своими руками не следует выполнять легкомысленно.

Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть вас и вашу семью опасности. Общие риски включают поражение электрическим током и возможный электрический пожар.

Мы в CCFR настоятельно рекомендуем обращаться к профессионалам, чтобы эти проекты выполнялись безопасно и гладко.

Советы по подключению

Уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время проекта домашней проводки.

1. Отключение питания
   Перед началом работы убедитесь, что питание на выключателе отключено, и с помощью тестера напряжения убедитесь, что провода и/или электрические соединения
   полностью обесточены, прежде чем начинать работу с ними. Убедитесь, что
   все в вашем доме знают о проведении электромонтажных работ. Закрепите автоматический выключатель в выключенном положении.
2. Будьте осторожны с тем, к чему вы прикасаетесь
   Никогда не прикасайтесь к водопроводным или газовым трубам при работе с электричеством, они часто используются для заземления электрических систем.
3. Используйте правильные инструменты
   Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, выключатели и светильники будут задействованы в вашем проекте. Убедитесь, что у вас есть все необходимые инструменты, в том числе, помимо прочего: острогубцы, кусачки, инструмент для зачистки кабелей и проводов, полоски и цветная лента, тестер напряжения, тестер непрерывности, электрическая и угловая дрель. Вы можете арендовать часть этого оборудования в местном хозяйственном магазине.
4. Купить правильные детали
   Если вы устанавливаете новые розетки, убедитесь, что они соответствуют проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если на нем нет маркировки или есть перерез через ШС, его следует использовать только на медной проводке.
5. Включите распределительную коробку
   Никогда не сращивайте провода и не прячьте их в стене без распределительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку.
6. Замена старой проводки с признаками износа или износа
7. Устранение проблем с предохранителями и прерывателями
8. Не перегружайте
   Перегруженные розетки или удлинители могут создать опасность пожара.

Дома с алюминиевой проводкой
По данным CPSC, в домах, в которых используется алюминиевая проводка по «старой технологии» — изготовленных до 1972 года — в 55
РАЗ больше шансов иметь одно или несколько соединений, которые достигнут «пожароопасных условий», чем провод дома медный
.

Это связано с процессами износа алюминия, вызывающими повышенное сопротивление течению
электричества, что может привести к перегреву, иногда опасному уровню, когда в цепи протекает ток.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели на розетках или выключателях
● мерцающие огни
● неработающие цепи
● запах горящего пластика в розетках или выключателях

Если в вашем доме есть проводка с алюминием, вы можете заменить или отремонтировать его, чтобы навсегда снизить риск электрического пожара в вашем доме
.
