Какие пункты ПУЭ запрещают электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ? | ЭлектроАС
Дата: 12 мая, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: ПУЭ, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме
Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!
Семён
Я прочитал у вас на сайте, что категорически запрещается электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ. Подскажите, пожалуйста, какими пунктами ПУЭ это обосновывается? Заранее благодарю.
Ответ:
Советуем Вам ознакомиться со статьёй «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало» и «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП.
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение».
В соответствии с ПУЭ, 7-го издания, п. 7.1.38., электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.
ПУЭ-6
2.1.36
Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл.
2.1.37
При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.
2.1.38
При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.
2.1.39
При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм.
При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.
2.1.40
При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.
2.1.41
При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.
Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности
Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов
Скрытые электропроводки
1.
С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.
2. С подкладкой несгораемых материалов(1).
Защищенные провода и кабели в оболочке из трудносгораемых материалов.
3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).
_____________
1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.
Прочая и полезная информация
Прочая и полезная информация
- Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП.
Электромонтаж внутренней скрытой электропроводки в деревянном доме. ПродолжениеНачало статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало«. Выбирая способ электромонтажа скрытой электропроводки в деревянном доме, первым делом необходимо учитывать требования пожарной безопасности и электробезопасности. Дизайн и стоимость электромонтажных …
- Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
Начало статьи «Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ)«. Удалив внешнюю изоляцию кабеля, проложите фазные проводники до рубильника или аппарата защиты с запасом на разделку жил проводов и возможности повторного …
- Чтобы электропроводка удовлетворяла требованиям ПУЭ мне нужно её всю “отодрать” от стен и выполнить электромонтаж заново поверх вагонки?
Андрей Здравствуйте! Имеется деревянный брусовой дом.
Электропроводка проложена открыто в кабель-каналах из ПВХ. Хочу обшить дом изнутри вагонкой, которая закроет кабель-каналы. Эта проводка уже будет считаться скрытой? И чтобы она снова стала … - Можно ли выполнить скрытую прокладку кабеля в деревянном доме в направляющем профиле для ГКЛ?
Алексей Я строю каркасный дом, и согласно Ваших рекомендаций, скрытую проводку можно проложить в металлических трубах и т.д. У меня вопрос, можно ли использовать в качестве кабель каналов направляющий профиль для …
- Можно ли выполнить электромонтаж и разводку кабеля в гофрированной трубе по деревянным стенам?
Валерий Можно ли в деревянном доме производить электромонтаж и разводку кабелей (NYM) в гофрированных рукавах из негорючего ПВХ материала со способом их крепления на клипсах, а также применения распаечных коробок из …
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
Прокладка кабеля по деревянным конструкциям и перекрытиям согласно ПУЭ
Скрытая прокладка кабеля по дереву в доме обязана проводиться строго в соответствии с нормами, прописанными в ПУЭ.
Чтобы приступить к монтажу кабеля, стоит учесть несколько нюансов, ведь существуют вполне обоснованные риски. Придётся обратить внимание на ряд актов и ГОСТов, только после этого можно будет приступать непосредственно к монтажу.
Однако стоит учитывать, что проведение подобных работ достаточно опасно, поэтому процесс стоит всё же доверить профессионалам.
Достоинства скрытой электропроводки
Все знают о том, что открытая проводка может испортить даже самый стильный дизайн. Соответственно скрытая проводка имеет массу очевидных достоинств:
- собственникам не придётся наблюдать разветвления и распределительные коробки;
- все розетки и выключатели будут изначально заглублены в стены, поэтому они не будут нарушать общую концепцию помещения;
- проводка совершенно не помешает во время поклейки обоев или нанесения другого финишного покрытия на стены;
- даже случайно повредить электропроводку не получится.
Также стоит отметить, что прокладка кабеля по деревянным конструкциям согласно ПУЭ проходит также с учётом привлекательного внешнего вида после завершения всех работ с электрикой.
Прокладка кабеля в деревянном доме согласно ПУЭ
Ранее уже шла речь о том, что если пренебрегать правилами монтажа, то последствия не заставят себя долго ждать. Более того, электроприборы могут попросту не заработать, если технология будет нарушена.
Прокладка кабеля по деревянным конструкциям должна осуществляться преимущественно в тех местах, где риск воспламенения древесины будет сведён к минимуму. Чаще всего монтаж выполняется в перегородках, которые отделаны негорючими материалами.
Прокладка кабелей в деревянном доме ПУЭ будет совершенно незаметной, если делать это непосредственно в плинтусах, дверных коробах или рядом с окнами. При этом они будет располагаться в особых деревянных коробах. При необходимости возможно провести электрическую сеть в трубах, которые будут иметь гофрированную изоляцию. Но дополнительно в нее же рекомендуется уложить асбестовую прокладку. Таким образом получится надёжно защитить изоляцию от мощной проводки.
Конечно, эстетическая составляющая в сложившейся ситуации играет важную роль, однако производить монтаж необходимо таким образом, чтобы в любой момент иметь свободный доступ ко всей электрике.
В некоторых случаях всё же приходится ремонтировать тебя или иные участки, но ломать из-за этого каждый раз половину стены как минимум неразумно.
Вход скрытой проводки в деревянный дом
Зачастую не очень опытные или недостаточно образованные электрики начинают использовать облегченные или максимально примитивные способы, игнорируя нормы прокладки кабеля в деревянном доме.
Согласно нормативам, строго запрещено руководствоваться старинными способами завода электропроводки. Причина в том, что велика вероятность полного несоответствия современным актам. К примеру, проводники запрещено располагать на керамических головках, которые прикреплены стене дома со стороны улицы. В какой-то мере это будет бомба замедленного действия. В результате это приведёт к возгоранию.
Монтировать кабель по деревянным конструкциям согласно пуэ строго запрещено сквозь деревянный чердак. Проблема заключается в том, что без отопления и во влажной среде риск нарушения изоляционного слоя сильно возрастает, что также может привести к короткому замыканию с последующим возгоранием.
Прокладка кабелей по деревянным конструкциям ПУЭ должна проводиться без каких-либо отклонений от инструкции. Наибольшей популярностью пользуется воздушный метод, однако для этого так или иначе придется привлекать специалистов. Подземная прокладка не менее популярна, ведь это надёжный и долговечный метод. В этом случае провода будут надёжно скрыты, поэтому атмосферные осадки и механическое воздействие со стороны человека никак не отразится на целостности кабеля.
Также стоит учитывать, что прокладка кабеля по деревянным перекрытиям должна осуществляться таким образом, чтобы ни один сантиметр провода не соприкасался с древесными перекрытиями. То есть, во время прокладки так или иначе придется использовать стальные или медные трубы.
Как избежать возгорания
Прокладка кабеля по деревянным конструкциям, нормы которых описаны в разных актах, не может проходить по легковоспламеняющейся отделке.
Проводка ни при каких обстоятельствах не должна подвергаться:
- Резким перепадам температур.
- Деформации кабеля на микроуровне.
- Накоплению пыли.
- Повышению или понижению влажности окружающей среды.
Зачастую неопытные электрики монтируют несколько в доме из дерева параллельно друг другу. Когда подобное делают без дополнительной защиты от стен, то во время резкого повышения напряжения в электросети нередко появляется очаг возгорания. Пренебрегать защитой ни в коем случае нельзя. Риски слишком велики. А монтаж лучше всего доверять только опытным специалистам.
Прокладка кабеля по деревянному перекрытию, требования к которой прописаны в ПУЭ, — это очень сложный технологический процесс. Поэтому, если остались какие-то вопросы или возникли проблемы во время монтажа, то следует обратиться за помощью в электролабораторию Мегаватт Сервис.
норм, правил ПУЭ и методик
При подключении к электросети коттеджа, загородного дома или гаража, а также установке спутниковых антенн, кондиционеров, световых индикаторов, камер видеонаблюдения приходится сталкиваться с такой проблемой, как прокладка кабеля по фасаду и стен здания, при этом выполняя требования ПУЭ и других нормативных документов.
- Кирпичная, бетонная или каменная стена
- Деревянная стена
- Фасад из сайдинга
- Общие требования
Кирпичная, бетонная или каменная стена
Прокладывать кабель без гофры или лотка можно только в том случае, если его изоляция устойчива к ультрафиолетовому излучению.
Но на практике в большинстве случаев используется СИП, который предназначен для наружной установки и устойчив к ультрафиолетовому излучению, или ВВГнг-ЛС, изоляция которого не устойчива к ультрафиолетовому излучению.
В первом случае возможна прокладка кабеля по фасаду здания при условии, что расстояние от кабеля до стены не более 6 см (ПУЭ глава 2.4 п. 2.4.60).
Во втором случае кабель прокладывается в металлической электрокоробке. Если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черный), но также встречается в продаже гофра из устойчивого к ультрафиолету ПВХ (проверьте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлический шланг. Тросовые скобы и зажимы гофры крепятся к стене дюбелями, гвоздями или гвоздевыми дюбелями с помощью строительного пистолета.
Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных участках — 500, в местах изгиба — 100.

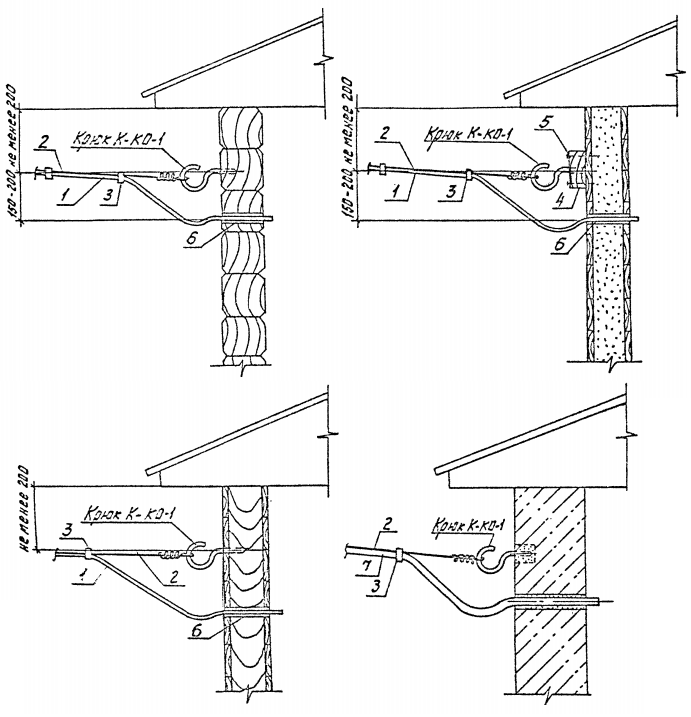

Ввод кабеля в здание должен быть выполнен в трубе или куске металлического электропровода (гл. 2.1 ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказывали в отдельной статье.
Идеальным способом прокладки кабельных линий по фасаду является прокладка их в предварительно пробитых штробах с последующим заделыванием штукатуркой, но из-за высокой сложности на практике применяется редко.
Деревянная стена
Из-за высокой степени горючести древесины нормы укладки на деревянную стену намного строже, чем на кирпичную или бетонную. При этом должны строго выполняться следующие условия:
- Кабельная линия должна быть проложена в негорючей оболочке.
- Вход в здание через стену должен быть оборудован металлической втулкой из толстостенной трубы.
Как правило, ответвление от сети электроснабжения осуществляется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед подключением линии к деревянной стене необходимо выполнить соединение с кабелем с медными жилами с помощью специальных герметичных хомутов.
Проводка может быть проложена в металлическом или пластиковом кабель-канале. При отсутствии угрозы механических повреждений допускается использовать гофрированную трубу из ПВХ или металлорукав. При использовании гофры очень важно, чтобы приобретаемое изделие было снабжено сертификатом пожарной безопасности. В соответствии с регламентом шаг крепления гофротрубы должен соответствовать таблице:
| Диаметр гофротрубы мм | Монтажный шаг мм | Диаметр гофрированной трубы мм | Монтажный шаг мм |
| 20 | 1000 | 50 | 1700 |
| 25 | 1100 | 63 | 2000 |
| 32 | 1400 | 75 | 2300 |
| 40 | 1600 | 90 | 2500 |
В качестве вводного рукава допускается использовать толстостенную трубу, толщина стенки которой должна соответствовать сечению жил:
Фасад из сайдинга
Это самый сложный монтаж способ, с учетом того, что сайдинг является горючим материалом, а также в силу своих прочностных свойств не предназначен для монтажа кронштейнов крепления кабельных линий.
Особых хлопот можно избежать, если до начала отделочных работ по фасаду и стенам проложить необходимые кабельные линии или провести частичный демонтаж сайдинговых плит. Однако зачастую такие варианты относят к разряду невыполнимых, поэтому домовладельцу приходится решать, как провести разводку под сайдинг и не нарушать нормативные требования.
В первую очередь возникает вопрос, как и чем починить линию. Для кирпича и бетона отлично подходит продукт для фасадного крепления типа SF 10.
СФ 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг укладывается на дерево, в качестве крепежа лучше использовать полушуруп или шуруп-крюк.
При прокладке кабеля марки СИП с горючей оболочкой по фасаду запрещается размещать его вплотную к сайдингу, он должен располагаться на расстоянии не менее 6 см от стены, даже если он намотан на гофрированную трубу или металлорукав. Этот тип крепежа соответствует этим условиям монтажа.
Общие требования
Кабельные линии на фасаде прокладываются параллельно архитектурным линиям здания, применение бронеизделий, выполненных с покрытием из горючих волокон, запрещается. Не монтируйте силовые и телефонные провода в один жгут, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируется несколько проводов, укладка должна производиться с минимальным количеством нахлестов.
Стоит отметить, что если вы будете прокладывать провод СИП вдоль фасада, то необходимо выдерживать следующие расстояния до элементов здания, такие как:
при горизонтальной установке:
- над окном, входной дверью — 0,3 м;
- под балкон, окно, карниз — 0,5 м;
- до земли — 2,5 м;
при вертикальной установке:
- до окна — 0,5 м;
- на балкон, входная дверь — 1,0 м.
На видео ниже показано, как провести провод СИП по стене:
Вот по такой технологии кабель прокладывается по фасаду здания в соответствии с ПУЭ.
Теперь вы знаете, как безопасно проложить кабельная линия по дереву, кирпичу, бетону и даже сайдингу!
