Распределительный щит в частном доме: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Однолинейный проект

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей.

Все довольно просто и в то же время по ГОСТ, ПУЭ и требованиям остальных документов. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://samelectrik.ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!

Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:

Распределительный щит в частном доме своими руками

Содержимое статьи:

• Распределительный щит в частном доме своими руками
• Электрощит для дачи/гаража — наглядно, просто, для всех
• 5 вариантов трехфазной схемы распределительного щита.
• Сборка электрощита в частном доме своими руками
• Вступление
• Об электрощите частного дома
• Сборка электрощита в частном доме — общие понятия, которые нужно знать
• Вводной щит
• Распределительный щит (ЩР)
• Подготовка к сборке щита
• Что такое модуль в щите
• Установка оборудования в щит
• Вывод
• Однофазная схема распределительного щита — 5 разных вариантов
• Вариант 1
• Вариант 2
• Вариант 3
• Вариант 4
• Вариант 5
• Как собрать электрощиток своими руками
• Какие электроприборы должны находиться в щитке

Электрощит для дачи/гаража — наглядно, просто, для всех

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети.

После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…

Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))

В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность

— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB Sh302L C25

Свет — ABB Sh302L C10
Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.

При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.

Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB Fh302 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата. Для этого щита потребуется две штуки.

На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.

У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие).

В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-

Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.

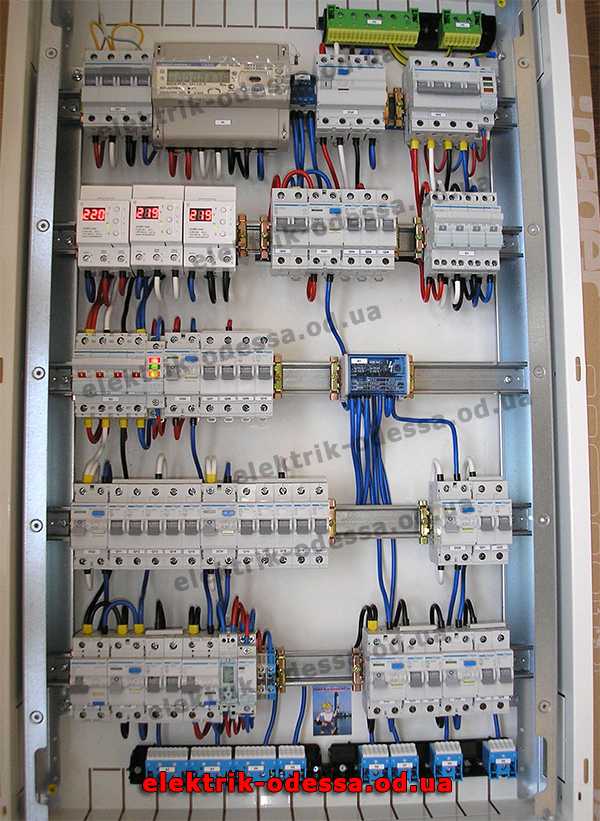

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

очень дорого

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф. автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

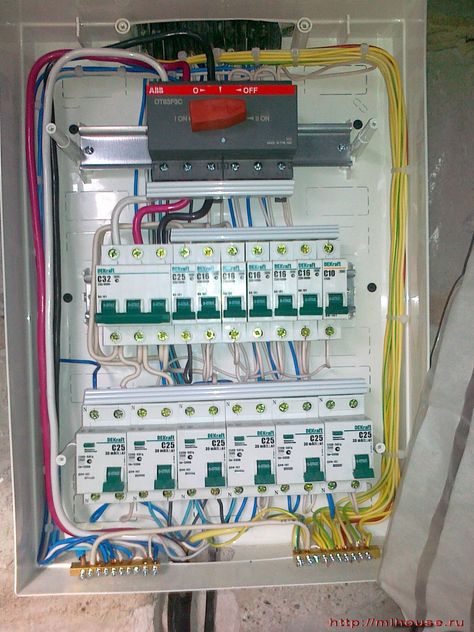

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

• перекос напряжения

• нагрев нулевой шинки с возможным отгоранием ноля

• перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

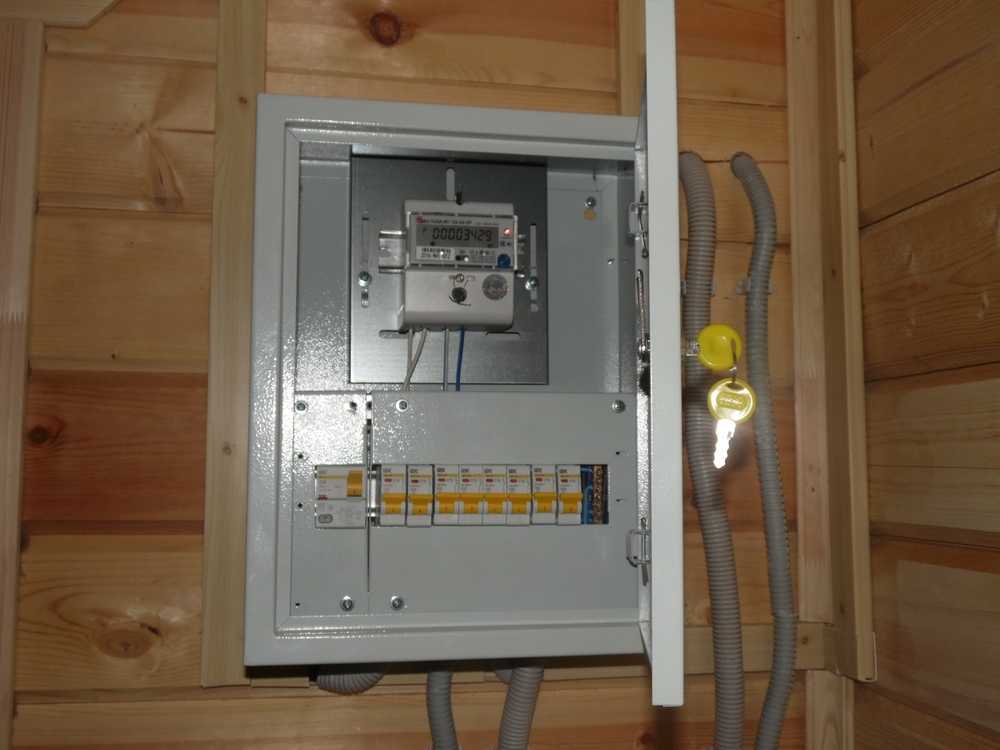

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током.

На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как собрать электрощиток своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда.

Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами.

Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки.

В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения, которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире.

Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами.

В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый.

Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

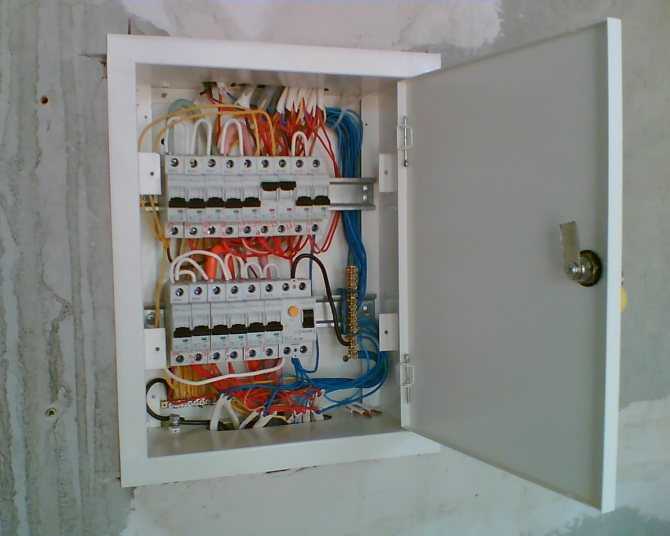

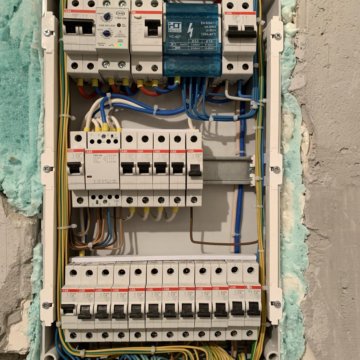

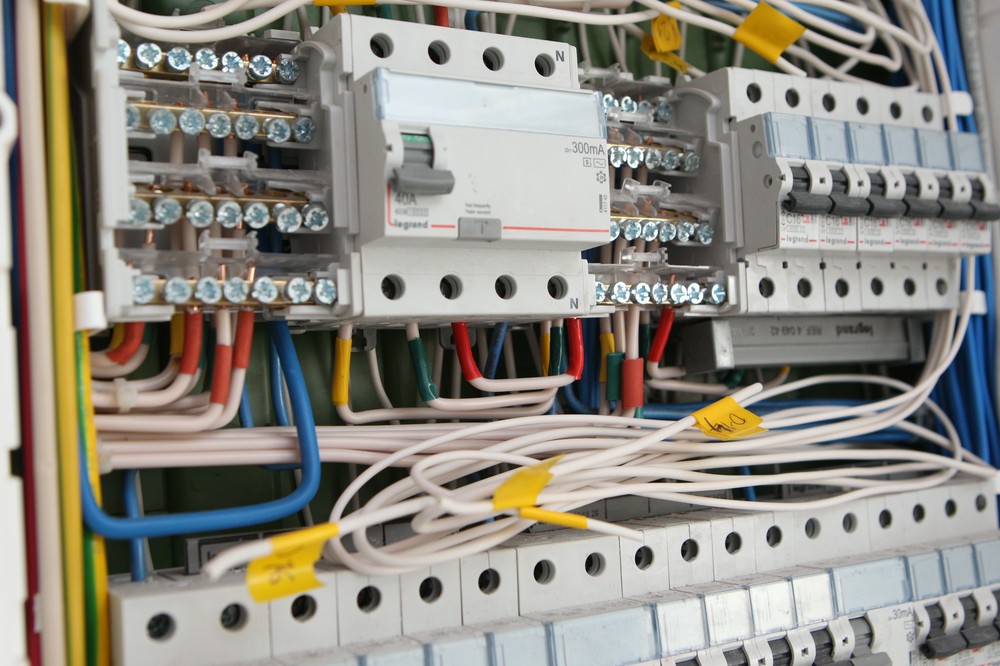

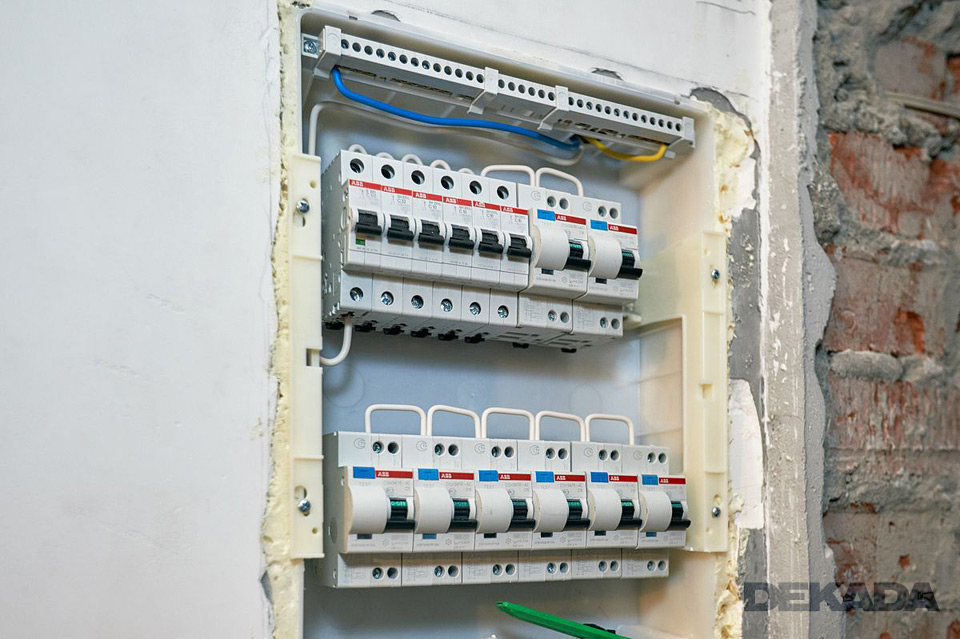

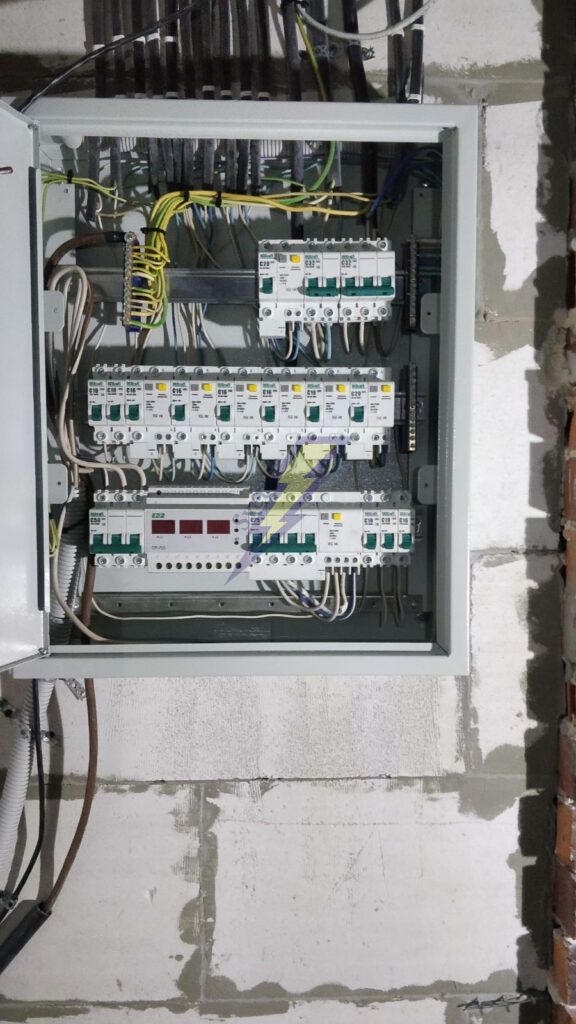

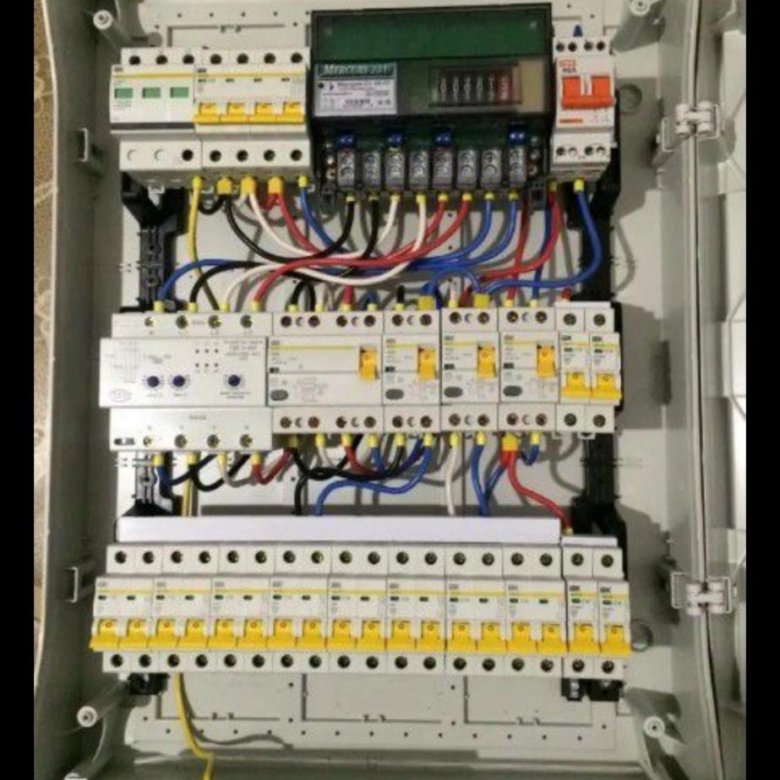

Электрический щиток в частном доме (141 фото) — фото

Расключение распред щита

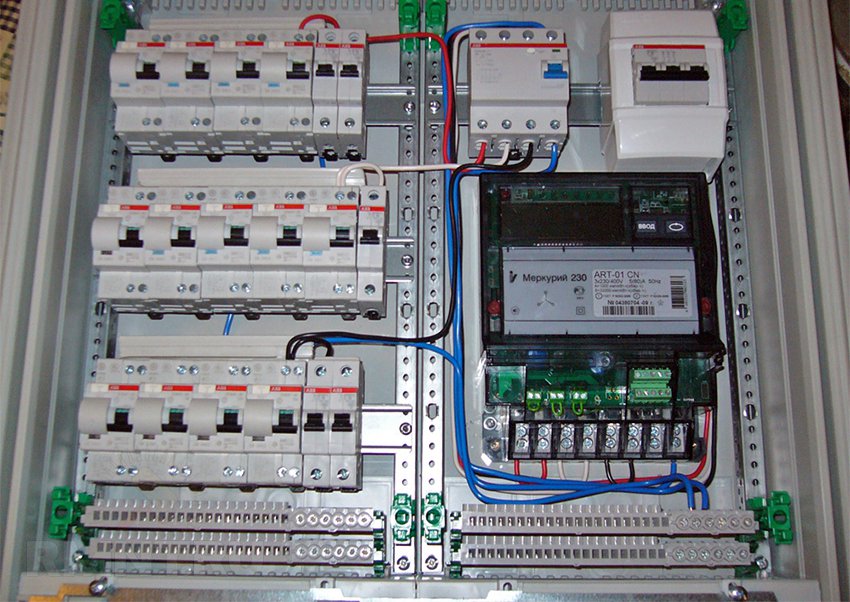

Щит учета электроэнергии 15 КВТ 380в

Щиток в квартире

Расключение распред щита

Компоновка электрощита

Распределительный щит с однополюсными автоматами на 220в для гаража

Расключение щитов электрических ЩРН 24

ЩРУ 1н9 IP 54 — щит учета наружный 1-фазный, герметичный.

Сборка щитов сборка щитов

Щиток проводки современный

Сборка щита электрического АВВ

Щит ABB 48

Монтаж распределительного щита 380

Расключить электрический щит

Расключить электрический щит в доме на 15 КВТ

Щиток электрический для частного дома

Квартирный щит расключить

Сборка щитка 16 автоматов IEK

Распределительный щит на 380

Расключение электрощита

Распред блок в электрощиток

Шкаф вводной распределительный 380/220 ЩУ-380 800х600

Электрощит в частном доме

Сборка щитов электрических ЩРН 24

Распределительный щит на 380 для частного дома

Расключить электрический щит

Осветительный щиток с выключателем ОЩВ-12 (63а/16а) 220х400х120мм TDM

Щиток электрический собранный

Электрощит АББ на 54 габариты

Трёхфазный электрощит на 12 автоматов

Распределительный щит ЩАО6. 1

Расключение распределительного щита

Комплектация электрощита

Щит учёта 380 в 15 КВТ

Щит ЩС В деревянный дом напольный

Монтажная 3х фазного квартирного щита

Щиток на 12 автоматов расключение

Электрический щит для частного дома

Расключить электрический щит

Электрический щит в частном доме

Щиток электрический квартирный

ВПУ-0,4кв 15квт с электросчетчиком

Сборка распределительный щиток на 380

Как в коттедже собрать на второй этаж электрический щиток

Щит автоматики ВСМ-А-5н

Электрощит квартирный в сборе

Электрощит 63а ввод

Распределительный щит для ТПП

Автомат для щитка электрического АДВ

3х фазный электрощит

Распределительный щит для электропроводки в частном доме

Электрический щит для частного дома

Сборка распред щитка 220 вольт на даче

Электро сборка электрощитов 200кв

Расключение распределительного щита

Распределительный щит для электропроводк

Щит с автоматами

Счетчик автомат

Электрощит 380в для пекарни

Электрощит 220в

Щит электропроводки в частном доме

Распределительный щиток на даче

Электрон щиток 380

Распределительный щит накладной на 380 в деревянном доме

Сборка электрощита lp41

Распределительный щит о,4кв мсс101

Щиток для автоматов и слаботочки в квартиру

Распределительный щит на 380

Сборка щитка 220 вольт

Квартирный электрощит наружный

РЩ распределительный щит

Электрический шкаф 380 в разводка

Сборка Эл. Щита АББ

Расключения электрощита

Щит 380 квартирный на Schneider Electric

Сборка электрощитка ИЭК

Монтаж электрического щита

РЩ распределительный щит монтаж

Электрический щит в частном доме

Электрощит распределительный гаражный

3х фазный щит АББ

117 Модульный электрощит

Щит квартирный ЩК-1

Распределительный 3 фазный щит 380

Электрощит на 380 для частного дома

Квартирный распределительный электрощиток

Распределительный щит с клемником на 380

Сборка щита электрического 220 вольт

Правильное расключение электрощита

Квартирный щит расключить

Щит этажный МЭК электрика

Электрощиток для дома 380в распределительный

Правильный электрический щиток

Сборка распределительного щита 220

Электрощиток АЕК

Распределительный электрощит в сборе 380в для стройки

Электормаркировка щитка

Электрощит с АВР

Двухпроводная сеть квартирный распределительный щит

Распределительный щит 220в в частном доме

Сборка электрощита на 220в

Электрощит 380 на квартиру

Распределительный щит KINOLAB рук 12-7

Современный щиток в квартире

Электромонтаж в распределительных щитах

Щит учёта электроэнергии 3-х фазный 15квт

Квартирный распределительный электрощиток

Трехфазный электрощит электрощита

Сборка щита учёта 380

Квартирный распределительный электрощиток

Распределительный электрощит щит электрический

Сборка щитка ASD Electric

Расключение электро щитка

Монтаж распределительного щитка

Монтаж распределительного щита 380v Schneider Electric

Монтаж электрощита ИЭК 24

Сборка щита электрического

Вводной распределительный щит 380в

Электрощиток в частном доме

Распределительный щиток с автоматами на 380 вольт

Входной выключатель для электрического щита

Расключенный электрощит

Квартирный распределительный электрощиток

Щит Schneider Electric Kaedra

Электрический щит в доме

Однофазный распределительный щиток в бане

Распределительный щит в квартире

Расключить электрощит

Электрощиток в частном доме 220

Щит учета НКУ-ЩУ-ТТ-200-ОП 865х806х338

Расключение распределительного щита

Электрощит на 48 модулей встраиваемый ширина

Электрощиток в хрущевке

Трехфазный электрощит электрощита

Распределительный электрощит для частного дома 220 в

Щит электрический квартирный

Вводной электрощит 380в

Расключить электрощит

Распределительный щиток для коттеджа 100 кв м

Щиток электрический с картиной на передней панели

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдерживать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению чертежа схемы распределительного щита. На этом проекте должна быть указана вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, номинал должен быть указан на всей защитной автоматике. Далее мы предоставим читателям сайта ЭлектроЭксперт наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то схема разводки электропроводки будет выглядеть так:

Однолинейный Проект

Как видите, в этой схеме подключения распределительный щит не имеет шины РЕ, потому что в старой хрущевке заземления нет. Что касается элементов электрической цепи, то она состоит из двухполюсного автоматического выключателя, электросчетчика (Меркурий 201), УЗО и групповых автоматов. Одна машина обслуживает группу освещения, вторая – розетки, а третья – стиральную машину. Если у вас есть контур заземления, то электрическая схема щитового узла в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной сети электроснабжения запрещена согласно ПУЭ п.1. 1.7.80 (см. главу 1.7) и ряд других нормативных документов, поэтому данный вопрос вызывает много споров. У каждого специалиста есть свое мнение на этот счет. С одной стороны, совмещенный защитный и рабочий проводник не порвать, с другой стороны, без УЗО вообще не будет шансов выжить, если «хорошо» вписаться в «фазу». Установка УЗО в двухпроводной электросети допустима в качестве временной меры с будущим переходом на полноценную сеть с заземляющим защитным проводником (РЕ) типа — TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шины. Четвертым элементом проекта является гребенка, соединяющая автоматические выключатели. (5) — однофазное УЗО на 40 Ампер и током утечки 30 мА, ну и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, для варочной панели) На вводе одно- установлен полюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи состоит из бытовых потребителей — группы освещения, розеток и мощных электроприборов (в нашем случае — печей).

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии. В этом случае электрическая схема вводно-распределительного щитка будет серьезнее, а количество автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсная 63 Ампера автоматический выключатель. В остальном имеется УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от назначения), ну и отдельное устройство защитного отключения для электропроводки в санузле, с утечкой ток не более 30 мА, согласно ПУЭ п. 7.1.38.

Современное решение — система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта для защиты от протечек нужно прокладывать отдельный кабель в ванной, от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напомним, что для питания электроплиты следует использовать кабель с сечением токопроводящих жил не менее 6 квадратных метров. мм, согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). При этом учитывайте реальную мощность электроплиты и проверяйте, хватит ли 6 квадратных метров. сечения мм.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и приступайте к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная сеть электроснабжения. В первом случае схема электропроводки будет аналогична проекту электроснабжения однокомнатной квартиры. Самый простой вариант подключения щитка для жилого дома будет выглядеть так:

В данной схеме щита частного дома 220В на вводе устанавливается двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсные автоматические выключатели. Все достаточно просто и в то же время по ГОСТу, ПУЭ и требованиям других документов. Если на вашем участке подключена трехфазная сеть, то принципиальная схема узла щитка будет выглядеть иначе. К нему уже можно добавить потребителей от хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством ответвлений, поэтому для примера мы нашли довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://electroexp.com/ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительного щитка частного дома на 380 В, с использованием УЗО:

К этой схеме хотелось бы добавить небольшое описание:

1. Отдельная линия отведена под гараж источник питания, защищенный устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещение гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключать через трехфазный автоматический выключатель и четырехполюсное УЗО, как показано в примере выше. Если трехфазных электроприборов нет, можно воспользоваться проектом, представленным ниже.

Последние 2 цепи распределительного щита 380 Вольт можно использовать не только для питания индивидуального жилого дома, но и для питания просторного загородного коттеджа! Также рекомендуем посмотреть статью о том, как провести электропроводку в доме!

В завершение рекомендуем посмотреть полезное видео, в котором показано, как собрать электрощит по схеме:

Опубликовано: 16.06.2015 Обновлено: 27.05.2019 10 комментариев

Официальный просмотр телефонных журналов Трампа от 6 января показывает, что запись завершена телефонные звонки тогдашнему президенту Дональду Трампу или от него 6 января 2021 года, среди которых явно отсутствуют звонки, сделанные Трампом тогдашнему вице-президенту Майку Пенсу тем утром из Овального кабинета.

Хотя этот звонок конкретно не отмечен в дневнике президента или в журнале звонков президента, его существование было подтверждено несколькими источниками, которые были с Трампом и Пенсом в тот день, включая бывших помощников, которые давали показания перед специальной комиссией Палаты представителей, расследовавшей Капитолий США. атака.

И это не единственный известный звонок Трампа за этот период времени, который не отражен в записях.

Тайна семичасового разрыва породила яростные предположения о том, почему пропадают звонки. Это включает в себя утверждения о том, что Трамп использовал «автономные телефоны» (что он отрицает) или о том, что журналы были намеренно скрыты.

Но у разрыва может быть и менее загадочное объяснение.

Согласно нескольким источникам, знакомым с поведением Трампа по телефону, и записями коммутатора Белого дома, журнал от 6 января отражает типичные привычки Трампа по телефону. В основном он звонил через коммутатор, когда был в резиденции, но редко пользовался им, когда был в Овальном кабинете. По словам источников, тот факт, что в журнале не отображаются звонки из Овального кабинета от 6 января 2021 года, не является чем-то необычным, потому что сотрудники Трампа обычно звонили ему напрямую со стационарных или мобильных телефонов. Эти вызовы не будут отмечены в журнале коммутатора.

Шесть страниц журналов коммутатора Белого дома за 6 января 2021 года заполнены на основе официального обзора записей Белого дома, согласно источнику, знакомому с этим вопросом. Отсутствующих страниц нет, и семичасовой перерыв, вероятно, объясняется использованием стационарных телефонов Белого дома, сотовых телефонов Белого дома и личных сотовых телефонов, которые не проходят через коммутатор.

Пропущенные звонки также подчеркивают нечто более эндемическое: несовершенную и устаревшую систему отслеживания переговоров президента.

Согласно данным Национального архива, журнал вызовов Белого дома создается коммутационной системой, которая восходит к 1960-м годам. Версия, установленная в 1963 году, уже спустя два десятилетия считалась «несколько устаревшей».

И уж точно он не подходит для эпохи мобильных телефонов и текстовых сообщений или для президента, известного своими попытками обойти официальные каналы связи.

Обход журнала вызовов

Могут быть разные причины, объясняющие пробел в самом журнале вызовов.

Возможно, Трамп разговаривал с людьми по мобильному телефону. Как ранее сообщал CNN, у Трампа была привычка использовать свой и чужие телефоны для совершения или приема звонков.

Другим объяснением могло быть то, что помощники Трампа звонили напрямую из Овального кабинета, минуя коммутатор.

Бывший сотрудник Белого дома, работавший в администрации Обамы, рассказал CNN, что если тогдашний президент Барак Обама хотел позвонить кому-то из Овального кабинета, он обычно просил помощника, сидящего рядом, набрать номер этого человека. Затем помощник звонил по этому номеру и нажимал кнопку перевода, чтобы соединить звонящего с президентом.

Этот звонок не пройдет через коммутатор Белого дома и, следовательно, не будет записан в журнале коммутатора Белого дома, сказал бывший сотрудник.

Другим фактором, кажется, было то, где был Трамп, когда он делал определенные звонки. Все звонки, отмеченные в журнале от 6 января, указывают на то, что они были сделаны из резиденции Белого дома, что позволяет предположить, что Трамп полагался на коммутатор для передачи этих звонков. Пропущенные звонки начинаются, когда в дневнике отмечается, что Трамп переехал из резиденции в Овальный кабинет.

Согласно многочисленным источникам, Трамп чаще пользовался коммутатором, когда находился в частной резиденции. Но когда он был в Овальном кабинете, бывший президент часто приказывал своим помощникам, сидящим возле его кабинета, звонить по телефону определенным законодателям или своим союзникам.

Два бывших чиновника Трампа считают, что именно это, а также хаотическая природа Западного крыла 6 января привели к пробелам в журналах вызовов.

Звонки также должны были быть задокументированы в ежедневном президентском дневнике, который составляется сотрудником архива, прикомандированным к Белому дому. Хотя предполагается, что он должен включать «импровизированные моменты, такие как встречи сотрудников и телефонные звонки», отчет ведущего дневника настолько хорош, насколько хороша информация, которую он или она получает от сотрудников президента.

Бывший сотрудник Обамы также признал, что этот процесс был скорее системой чести и зависел от того, насколько дотошными были помощники, работающие в других администрациях, или какие инструкции им давались.

До сих пор не было дано никакого объяснения, почему звонки, которые, как известно, были сделаны в часы, когда Трамп находился в Овальном кабинете, не задокументированы в дневнике президента.

Хаотичное ведение документации

Многие источники описывают ведение документации при администрации Трампа как в целом хаотичное. Эти источники, а также свидетели, которые давали показания в рамках предыдущих расследований Конгресса, связанных с поведением бывшего президента, описали Трампа как крайне подозрительного в отношении коммутатора Белого дома и подробно описали различные способы, которыми он пытался избежать сохранения записей определенных телефонных звонков.

Отчет сенатской разведки от 2020 года включает свидетельские показания бывших помощников, в которых говорится, что Трамп регулярно использовал мобильный телефон своего личного помощника Кейта Шиллера для звонков республиканскому оперативнику Роджеру Стоуну, потому что он не хотел, чтобы его советники знали, что они разговаривают. .

«Трамп ненавидел людей, которые знали, с кем он разговаривал, в том числе из дома ночью, когда они проходили через коммутатор», — сказал CNN один из бывших чиновников Трампа.

Когда Джон Келли был начальником штаба Трампа, он следил за коммутатором, чтобы узнать, с кем разговаривал Трамп. Трамп часто говорил людям повесить трубку и перезвонить ему на мобильный телефон, если он не хотел, чтобы он отображался в журнале вызовов коммутатора.

Когда Марк Медоуз занял пост начальника штаба, источники сообщили, что он ограничил количество чиновников Белого дома, которые имели доступ к журналам вызовов, ограничив группу лишь небольшим числом главных помощников.

Заполнение пробелов

Несмотря на пробел в журналах вызовов, специальный комитет Палаты представителей опирается на показания свидетелей, дополнительные документы и телефонные записи, полученные по повестке в суд, чтобы начать собирать воедино, с кем Трамп разговаривал в тот день.

Особенно это касается пропущенного звонка Пенсу. Этот звонок является ключевым моментом в аргументе палаты представителей о том, что Трамп принимал участие в преступной деятельности, поскольку он продолжал оказывать давление на Пенса, чтобы он заблокировал Конгресс от сертификации выборов. Трампу не предъявили никаких обвинений.

Бывший советник Пенса по национальной безопасности Кит Келлог описал звонок в своих показаниях комитету в начале этого года, рассказав следователям, что он и другие главные помощники находились в Овальном кабинете с Трампом, когда это произошло. Он сказал, что слышит только то, что сказал Трамп, а не ответы Пенса.

Изложение разговора Келлогом было процитировано в письме комитета в конце января дочери Трампа, Иванке, с просьбой, чтобы она тоже предстала перед комиссией и сотрудничала в расследовании.

«По мере приближения 6 января президент Трамп неоднократно пытался убедить вице-президента Пенса принять участие в его плане. Одна из бесед президента с вице-президентом произошла по телефону утром 6 января», — говорится в письме.

«Вы присутствовали в Овальном кабинете и наблюдали хотя бы одну сторону этого телефонного разговора. Генерал Кит Келлог также присутствовал в Овальном кабинете во время этого разговора и свидетельствовал об этом обсуждении», — говорится в сообщении.

В прошлом месяце CNN сообщила, что Иванка Трамп ведет переговоры о том, чтобы добровольно предстать перед комитетом для интервью. Другие очевидцы звонка уже дали показания.

Члены комитета заявили, что свидетельские показания — не единственный способ заполнить некоторые пробелы в официальных документах, таких как журналы Белого дома и ежедневные дневники.

«Будь то свидетель, который не желает сотрудничать с нами, или есть пробелы в полученной нами документации, мы получим эту информацию каким-то другим способом», — сказала член палаты представителей Стефани Мерфи Кейси Хант из CNN + в «Источнике» на Среда. «Эти разговоры не были односторонними. Был кто-то по ту сторону этих разговоров, и таким образом мы получим информацию».

«Мы триангулируем в основном с разных точек зрения и получаем исчерпывающую картину того, что произошло накануне и в день 6 января», — добавил Мерфи.

Представитель Демократической партии Миссисипи Бенни Томпсон, председатель отборочного комитета, сообщил CNN в среду, что группа не получала никаких записей журнала телефонных разговоров вице-президента из Национального архива.

Но ранее в этом месяце Томпсон сообщил CNN, что комитет «начал получать» отчеты вице-президентов, не уточняя, какие именно. Архивы передали часть записей вице-президента, а также документы, в которых записаны звонки вице-президенту, которые были записями Белого дома.

Один звонок отмечен в дневнике президента, хотя в этот день его нет в журнале вызовов.

Документ, полученный Палатой представителей, представляет собой личное расписание президента, и в нем показаны рукописные записи телефонных разговоров с сенатором Келли Леффлер с 11:17 до 11:20 и с «VPOTUS» в 11:20. 6 января 2021 г.

Ежедневный дневник президента, переданный комиссии, действительно показывает, что Трамп сделал «телефонный звонок неустановленному лицу» в 11:17 утра 6 января, но не упоминает 11:20. утренний звонок. Ни один из разговоров не отражен в журнале вызовов Белого дома.

Эта история была дополнена дополнительным отчетом.

The-CNN-Wire
™ & © 2022 Cable News Network, Inc., компания WarnerMedia. Все права защищены.

Кейтлан Коллинз и Тара Субраманиам из CNN внесли свой вклад в этот отчет

Работа в SAI — Аппаратура распределительного щита: отзывы сотрудников и культура

SAI — Обзор аппаратуры распределительного щита

SAI Advanced Power Solutions Inc. в основном занимается производством распределительных устройств и распределительных устройств. Важные продукты этой отрасли включают силовые выключатели, автоматические выключатели, силовое коммутационное оборудование и аналогичные распределительные устройства для общепромышленного применения; распределительные щиты и шкафы, панели управления и учета, предохранители и держатели предохранителей, а также аналогичные распределительные устройства и принадлежности. SAI — Switchboard Apparatus — хорошо зарекомендовавшая себя компания. Он был основан еще в 1907. Эта проверенная временем компания любит нанимать выпускников Ламарского университета, 30,0% ее сотрудников учились в Ламарском университете. Хотите узнать о других замечательных местах для работы в Элмхерсте, штат Иллинойс? Вы можете ознакомиться с нашим полным списком лучших компаний для работы в Элмхерсте, штат Иллинойс. SAI — Switchboard Apparatus — небольшая производственная компания, базирующаяся в Элмхерсте, штат Иллинойс, в которой работает всего 75 сотрудников, а годовой доход составляет 15,7 млн ​​долларов.

Миссия организации

Одна команда, одна миссия, успех клиентов с нашей 100 вертикально интегрированной платформой вместе с нашими опытными штатными инженерами по электрике, механике и управлению усилителями.

Команда SAI — Аппаратура распределительного щита

SAI — Аппаратура распределительного щита Рейтинг компаний

SAI — Аппаратура распределительного щита занимает 14-е место в рейтинге лучших компаний для работы в Элмхерсте, штат Иллинойс. Списки лучших мест работы Zippia содержат непредвзятую оценку компаний, основанную на данных. Рейтинги основаны на правительственных и частных данных о заработной плате, финансовом состоянии компании и разнообразии сотрудников.

• #14 в лучших компаниях для работы в Элмхерсте, Иллинойс
• #6 в категории Лучшие компании-производители для работы в Элмхерсте, штат Иллинойс
• #15 в категории Крупнейшие компании в Элмхерсте, штат Иллинойс

Узнайте больше о том, как мы оцениваем компании.

Вы работаете в ГАИ — Коммутационное оборудование?

Помогите нам сделать эту компанию более прозрачной.

SAI – Финансовые показатели распределительного щитового оборудования

7,8

Оценка эффективности

Мы рассчитали оценку эффективности компаний путем измерения множества факторов, включая доход, долговечность и показатели фондового рынка.

Как бы Вы оценили корпоративную культуру ГАИ — Электрощитовая аппаратура?

Вы работали в ГАИ — Щитовая Аппаратура? Помогите другим соискателям, поставив рейтинг SAI — Switchboard Apparatus.

Часто задаваемые вопросы о SAI — Аппаратура распределительного щита

Когда была основана SAI — Аппаратура распределительного щита?

САИ — Щитовая Аппаратура была основана в 1907 году.

Сколько сотрудников имеет САИ — Щитовая Аппаратура?

ГАИ — Электрощитовой аппарат насчитывает 75 сотрудников.

Сколько денег зарабатывает ГАИ — Электрощитовая Аппаратура?

SAI — Коммутационное оборудование приносит доход в размере 15,7 млн ​​долларов.

В какой отрасли находится SAI — Электрощитовая аппаратура?

SAI — Устройство распределительного щита используется в электротехнической/электронной промышленности.

Какова миссия SAI — Switchboard Apparatus?

SAI — Заявление о миссии Switchboard Apparatus: «Одна команда, одна миссия, успех клиентов с нашей 100 вертикально интегрированной платформой вместе с нашими опытными штатными инженерами по электрике, механике и управлению усилителями».

Что за компания SAI — Switchboard Apparatus?

ГАИ — Коммутационное оборудование является частной компанией.

Кто является конкурентом SAI — Switchboard Apparatus?

Конкурентами SAI — Switchboard Apparatus являются DarlingtonCoSchools, Data Sciences International.

Кто работает в ГАИ — Электрощитовая аппаратура?

Шапур Арами (генеральный директор)

SAI Advanced Power Solutions (undefined)

Вы исполнительный директор, руководитель отдела кадров или бренд-менеджер в SAI — Switchboard Apparatus?

Создать и обновить профиль своей компании на Zippia можно легко и бесплатно.

Zippia предоставляет подробную информацию о SAI — Switchboard Apparatus, включая заработную плату, политическую принадлежность, данные о сотрудниках и многое другое, чтобы информировать соискателей о SAI — Switchboard Apparatus. Данные о сотрудниках основаны на информации от людей, которые сообщили о своей прошлой или текущей работе в SAI — Switchboard Apparatus.
