Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Однолинейный проект

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ, ПУЭ и требованиям остальных документов. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://samelectrik.ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!

Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:

Как собрать распределительный щит своими руками: видео, схема, фото

Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии. Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену. Чтобы читатели «Сам электрика» знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Отдельно хотелось бы вкратце рассказать про распределительные щиты SlimBox от компании EKF. Они изготавливаются из прочного ABS пластика белого цвета. Из преимуществ выделим наличие встроенного пузырькового уровня для точного монтажа, шины N и РЕ в комплекте, а также специальной разметки для подводки и аккуратной стыковки кабельного канала. Еще одной особенностью щитов SlimBox является возможность установки корпуса таким образом, чтобы дверца открывалась вправо или влево, что положительно сказывается на удобстве обслуживания распределительного щита. Подробнее об электрощитах EKF вы можете узнать, перейдя по ссылке: https://ekfgroup.com/catalog/shhity-raspredelitelnye-navesnye-i-vstraivaemye/shchity-raspredelitelnye-plastikovye-slimbox-shchrn-p-shchrv-p-ip41.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить сборку щитка своими руками

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.

Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории «Вопрос электрику»!

Монтаж распределительного щита — Всё своими руками!

Покупка комплектующих

Для монтажа любого типа РЩ — и силового, и используемого для освещения, применяются схожие комплектующие. Таковыми являются: автоматика, клеммные шины (одна для заземления — РЕ, одна для «чистой» нейтрали и по одной для каждого дифреле). Также не обойтись без НШВИ (наконечников штыревых втулочных изолированных) и кабельных стяжек (пластиковых хомутиков) в случае использования перемычек из многожильного провода.

Приобретать все необходимое лучше всего в специализированных интернет-магазинах, которые готовы предоставить сертификаты соответствия своих товаров действующим нормам и гарантию. Причем автоматику, клеммные шины следует покупать ровно в требуемом количестве, а вот наконечники и кабельные стяжки рекомендуется заказывать с некоторым запасом, поскольку в процессе монтажа не исключены ошибки, которые потребуют переделки.

Оборудование какой фирмы предпочтительнее? Сегодня производство высококачественной автоматики сосредоточено на территории Европы. Одними из самых популярных среди изделий премиум-класса являются приборы торговых марок Legrand, Siemens, ABB. Значительно более доступной, притом совсем немного уступающей в качестве считается продукция российской торговой марки ИЭК (ИнтерЭлектроКомплект).

Процесс монтажа

1. Сначала рекомендуется установить все приборы автоматики/защиты, клеммники на DIN-рейки, добившись оптимального расположения каждого элемента. Устанавливая клеммные колодки в керамическом блоке, следует соблюдать осторожность по причине повышенной хрупкости последних.
2. Затем подготавливаются и подключаются гибкие перемычки. В бытовых электрощитах с автоматикой на 40-50 А в качестве последних используются отрезки изолированного провода ПВ-3 (6 мм2), на концы которых напрессовываются НШВИ. При подготовке перемычек необходимо учитывать цвет изоляции — для фазных соединений обычно используются коричневые либо черные, для линий нейтрали — синие или белые. Для того, чтобы провода надежно держались внутри РЩ, легко просматривались, рекомендуется закреплять их с помощью кабельных стяжек.
3. Далее можно приступать к подключению вводного кабеля. Предварительно следует убедиться в отсутствии напряжения на его проводах. Если таковое имеется, обесточить кабель, приняв все предосторожности во избежание поражения электротоком в процессе подключения — на управляющем автомате/рубильнике повесить табличку «Работают люди», назначить наблюдателя. После чего присоединить проводники к соответствующим клеммам электрощита — фазный и нулевой к главному автомату (который обязательно должен быть в выключенном положении), а заземляющий — к соответствующей клеммной колодке.
4. Осталось подключить потребители, учитывая, откуда проложен провод и его цвет. Фазные провода, которые в кабелях типа ВВГ, ШВВП, ПВС и им подобным обычно маркируются черной, серой, коричневой либо красной изоляцией, присоединяем к нижним клеммам однополюсных автоматов. Нейтрали — синие либо белые — к нулевым шинам, соответствующим группе, а провода заземления — желто-зеленые, зеленые или желтые — к шине РЕ.

Первоначальная сборка, затяжка контактов может осуществляться посредством аккумуляторной электроотвертки — так можно сэкономить массу сил и времени. Но по окончании монтажных операций необходимо осуществить дотяжку вручную, используя для каждого конкретного соединения наиболее подходящую отвертку. Также необходимо помнить, что в первые недели в результате электротермического воздействия контакты ослабляются и по прошествии приблизительно одного месяца после начала интенсивной эксплуатации необходимо проконтролировать надежность каждого соединения, при необходимости подтянуть. В дальнейшем подобную процедуру достаточно выполнять раз в шесть-двенадцать месяцев.

Если у вас остались какие-либо вопросы касательно технологии монтажа ЩР, можете посмотреть одно из множества профильных видео, имеющихся в интернете.

Проверка работы РЩ

Расценка на монтаж шкафа распределительного включает в себя проверку работоспособности электроустановки. Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Сколько стоит работа по монтажу РЩ

В смете на монтаж электрощита прямо либо косвенно отражаются следующие факторы: сложность схемы, количество щитовых элементов и число присоединений, которые требуется осуществить.

Монтаж распределительного щита: сборка, установка, подключение

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

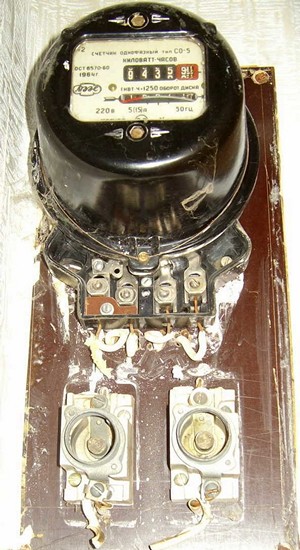

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Внимание! Модульные устройства и другое оборудование в электрощите можно устанавливать в любой последовательности, главное чтобы они были правильно соединены между собой. Однако намного удобнее, если расположение оборудования соответствует последовательности, обозначенной на принципиальной схеме.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Соединение внутреннего оборудования электрощита

Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение,  а с каких снимается. Это позволяет упростить коммутацию.

Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.

Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
