Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдерживать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению чертежа схемы распределительного щита. На этом проекте должна быть указана вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, номинал должен быть указан на всей защитной автоматике. Далее мы предоставим читателям сайта my.electricianexp наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то схема разводки электропроводки будет выглядеть так:

Однолинейный Проект

Как видите, в этой схеме подключения распределительный щит не имеет шины РЕ, потому что в старой хрущевке заземления нет. Что касается элементов электрической цепи, то она состоит из двухполюсного автоматического выключателя, электросчетчика (Меркурий 201), УЗО и групповых автоматов. Одна машина обслуживает группу освещения, вторая – розетки, а третья – стиральную машину. Если у вас есть контур заземления, то электрическая схема щитового узла в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной сети электроснабжения запрещена согласно ПУЭ п.1. 1.7.80 (см. главу 1.7) и ряд других нормативных документов, поэтому данный вопрос вызывает много споров. У каждого специалиста есть свое мнение на этот счет. С одной стороны, совмещенный защитный и рабочий проводник не порвать, с другой стороны, без УЗО вообще не будет шансов выжить, если «хорошо» вписаться в «фазу». Установка УЗО в двухпроводной электросети допустима в качестве временной меры с будущим переходом на полноценную сеть с заземляющим защитным проводником (РЕ) типа — TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шины. Четвертым элементом проекта является гребенка, соединяющая автоматические выключатели. (5) — однофазное УЗО на 40 Ампер и током утечки 30 мА, ну и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, для варочной панели) На вводе одно- установлен полюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи состоит из бытовых потребителей — группы освещения, розеток и мощных электроприборов (в нашем случае — печей).

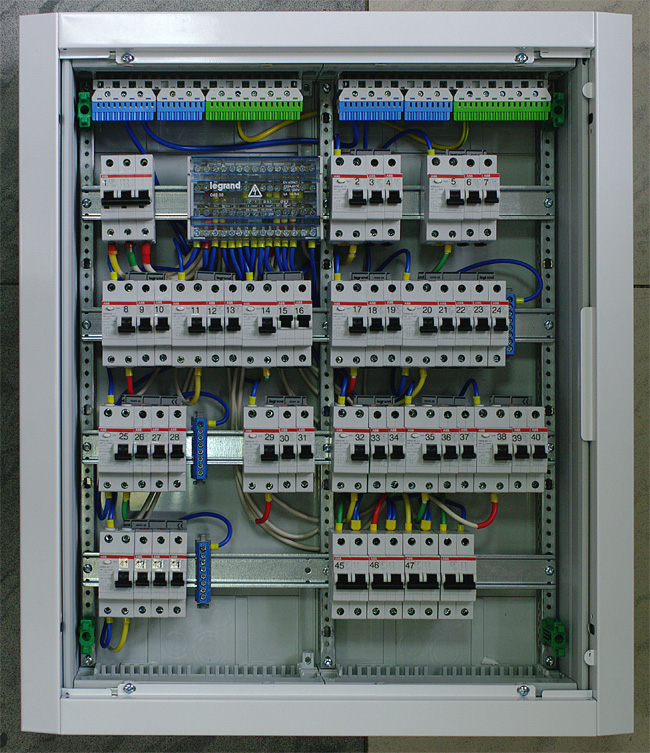

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии. В этом случае электрическая схема вводно-распределительного щитка будет серьезнее, а количество автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсная 63 Ампера автоматический выключатель. В остальном имеется УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от назначения), ну и отдельное устройство защитного отключения для электропроводки в санузле, с утечкой ток не более 30 мА, согласно ПУЭ п. 7.1.38.

Современное решение — система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта для защиты от протечек нужно прокладывать отдельный кабель в ванной, от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напомним, что для питания электроплиты следует использовать кабель с сечением токопроводящих жил не менее 6 квадратных метров. мм, согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). При этом учитывайте реальную мощность электроплиты и проверяйте, хватит ли 6 квадратных метров. сечения мм.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и приступайте к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная сеть электроснабжения. В первом случае схема электропроводки будет аналогична проекту электроснабжения однокомнатной квартиры. Самый простой вариант подключения щитка для жилого дома будет выглядеть так:

В данной схеме щита частного дома 220В на вводе устанавливается двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсные автоматические выключатели. Все достаточно просто и в то же время по ГОСТу, ПУЭ и требованиям других документов. Если на вашем участке подключена трехфазная сеть, то принципиальная схема узла щитка будет выглядеть иначе. К нему уже можно добавить потребителей от хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством ответвлений, поэтому для примера мы нашли довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://my.electricianexp.com/ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительного щитка частного дома на 380 В, с использованием УЗО:

К этой схеме хотелось бы добавить небольшое описание:

1. Отдельная линия отведена под гараж источник питания, защищенный устройством защитного отключения.
   Остальные два автомата устанавливаются на группу розеток и освещение гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключать через трехфазный автоматический выключатель и четырехполюсное УЗО, как показано в примере выше. Если трехфазных электроприборов нет, можно воспользоваться проектом, представленным ниже.

Последние 2 цепи распределительного щита 380 Вольт можно использовать не только для питания индивидуального жилого дома, но и для питания просторного загородного коттеджа! Также рекомендуем посмотреть статью о том, как провести электропроводку в доме!

В завершение рекомендуем посмотреть полезное видео, в котором показано, как собрать электрощит по схеме:
