Жизнь в частном доме – мечта! И многие из вас, кто вырос в деревнях, помнят, какие сложности вызывает печное отопление – постоянная колка дров, принос их в дом, уголь, пыль, грязь и прочие неудобства. Однако, на сегодняшний день для постоянного проживания в загородном доме человеку 21 века необходимо обеспечить комфортные условия. И на мой взгляд, главное из них — обеспечение правильного горячего водоснабжения и отопления.

Какая должна быть котельная в доме?

Современные дома с индивидуальной планировкой, как правило, оборудуют специальной комнатой – теплогенераторной или, как привыкли все её называть, котельной. Если в доме до 100 кв. м ещё можно расположить котел на кухне, то в коттедже с большей площадью необходимо оборудовать отдельное помещение. В этой статье я буду рассказывать про нормы, поэтому для начала перечислю основные документы, которые мы используем при проектировании котельных:

• СП 402. 1325800.2018 Здания жилые. Правила проектирования систем газопотребления. Это основной документ, в котором находится практически вся информация по проектированию котельных.
• СП 62. 13330.2011 Газораспределительные системы. — МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов;
• ГОСТ Р 56288 – 2014. Здесь находится вся информация по размещению окон в газовых котельных. Отмечу, что нормы, указанные в этом документе, безнадежно устарели. Сегодня все ставят себе стеклопакеты, которые более красивые, более герметичные и более энергоэффективные. Никто добровольно вставлять себе в проём окно на штапиках не станет. Так вот нормы этого не учитывают, они как будто бы игнорируют этот прогресс, что очень печально. Т.е. перечисленные мной документы пишут разные люди, они не учитывают информацию из документов своих коллег, что приводит иногда к спорным ситуациям и противоречиям.

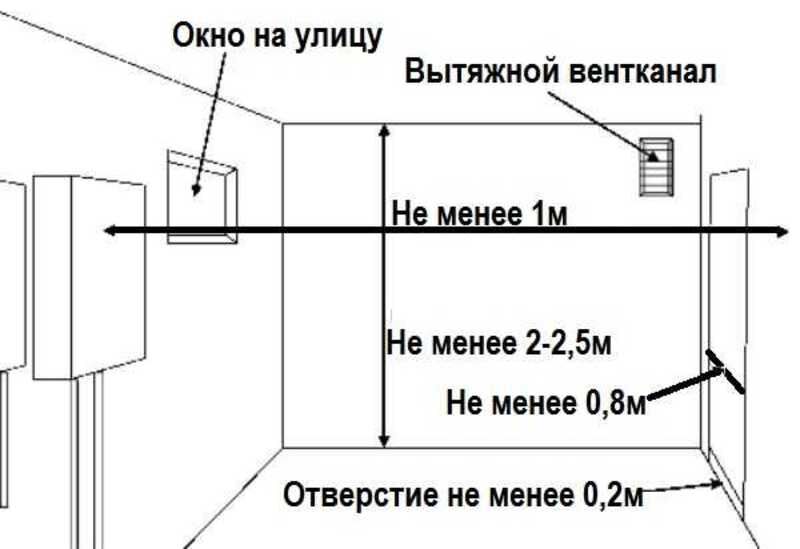

Размеры и площадь котельной в частном доме.

Помещение в котельной в принципе ничем не отличается от любого другого помещения в частном доме и представляет собой комнату, пристройку или отдельно стоящее здание с окном, стенами и дверью. И теперь я прямо по порядку пройдусь по основным параметрам для газовой котельной в доме, которые следует учесть для того, чтобы дом был введен в эксплуатацию газовыми службами. В нормах написано, что помещение котельной должно обладать размерами и площадью, достаточными для размещения и обслуживания газового оборудования. Но нормы также регламентируют и минимальные размеры. А именно, высота помещения газовой котельной должна быть не менее 2,5 м, а объём воздуха в этом помещении должен составлять 15 м3 или более. Обратите внимание, что размер котельной в частном доме я указал в чистом виде – с учетом чистовой отделки помещения котельной. Поэтому будьте внимательны, когда планируете помещение котельной и не забывайте про толщину отделочных материалов.

Требования к котельной в частном доме.

Помимо площади и размеров есть ещё ряд норм для котельной в доме, которые также необходимо принять во внимание:

Окна в котельной

Первое — окно в котельной частного дома обязательно должно быть. Как вы понимаете, оно здесь нужно не для естественного освещения. У газовиков есть требование к легко сбрасываемой конструкции, а окно является таковой. Площадь остекления должна составлять не менее 0,03 кв. м*1м3 помещения котельной. Т.е. если мы возьмем минимальный объём помещения в 15 м3, то площадь остекления её должна будет составлять 0,45 кв. м. Добавлю, что речь идет именно о площади остекления, а не о площади самого оконного проёма. А также не забывайте, что у любого окна есть рама, на которую также следует закладывать запас. Чтобы не сделать ошибок с этим пунктом, я рекомендую держать в голове, что минимальная площадь остекления должна быть больше одного квадратного метра.

Почему так? По нормам для толщины стекла в 3 мм у нас установлена минимальная площадь остекления в 0,8 кв. м. Но дело в том, что здесь очень легко напороться на более толстое стекло. При заказе окон вы даже можете не обратить внимание на этот параметр. А для стекла толщиной в 4 мм уже минимальная площадь равна 1 кв. м. Если мы говорим про толщину стекла в 5 мм, тогда это значение резко увеличивается до 1,5 кв. м. Поэтому будьте внимательны и проектируйте окна правильно. В защиту проектировщиков скажу, что котельная в частном доме очень часто оказывается в составе входной группы рядом с тамбуром и входной дверью. Поэтому это окно делают побольше и из других побуждений – маленькое окно на главном фасаде смотрится некрасиво и портит всю архитектурную композицию. Это главная причина того, что данное окно получается само собой больше минимально положенных значений. Перечисленные требования к толщине стекла и площади остекления нам регламентирует ГОСТ Р 56288 – 2014, о котором я говорил ранее.

Дверь в котельную

Дверь из котельной всегда должна открываться наружу. Об этом нам говорит пункт 5.11 СП Здания жилые – можете найти это самостоятельно и убедиться. Да, сейчас есть разная информация по этой теме, кто-то говорит, что дверь должна открываться во внутрь, но наши российские нормы говорят иначе. Какая здесь логика? При взрыве газового оборудования, а собственно все меры безопасности, в том числе и окно, завязаны именно с этим риском, то из двери выбьет только замок. Если же дверь будет открываться внутрь, то при гашении взрывной волны, дверь может выбить всю или даже вы можете лишиться примыкающих боковых перегородок, что в дальнейшем приведет к дорогостоящему ремонту.

Перегородки в котельной

Перегородки в котельной должны быть выполнены из негорючего материала.

Вентиляция котельной в доме.

Вентиляция в котельной естественно также связана с архитектурой. Кто-то может сказать, что вентиляцию сделает потом, сделает по месту и т.д. Но знайте, что когда мы рассчитываем вентиляционные каналы, то обязательно отталкиваемся от нормы, которая говорит о том, что вентиляция должна обеспечивать за час трёхкратный воздухообмен от кубатуры помещения. Отсюда рассчитываются все сечения вентканалов и для среднестатистического помещения котельной обычно закладываются каналы 140*140. Они прекрасно получаются в кирпичной кладке и такого сечения достаточно для соблюдения регламентируемых норм. Материал изготовления в этом случае полнотелый кирпич и удаление воздуха должно происходить непосредственно на крышу. Есть нормы по выводу вентиляционных каналов на определенную отметку для скатных крыш:

• если вентканал выходит на крышу в районе конька и находится к нему ближе, чем 1,5 м, то его необходимо сделать выше конька на 0,5 м;
• если вентканал находится в диапазоне 1,5 – 3 м от конька, то его необходимо сделать в один уровень с коньком;
• если вентканал находится дальше, чем 3 м от конька, то мы откладываем горизонтальную линию от конька, поворачиваем её вниз на десять градусов и в месте пересечения оси вентканала с этой линией находим его высоту.

Однако, любой инженер вам скажет, что эти нормы работают только зимой. А если говорить про строительство домов под ключ в Краснодаре, то большую часть года у нас в доме тепло и на улице тепло. Соответственно, естественной тяги не возникает, а данные нормы с этой точки зрения являются устаревшими. Сегодня, когда мы строим современные одноэтажные дома с котельной, то вентиляционные каналы выводим буквально на 50-60 см над плоской кровлей. А учитывая, что забор воздуха происходит из-под потолка, то получается, что суммарная высота вентканала будет около 1,5 метров. Оснащение вентиляционной шахты вентилятором в таком случае значительно повысит эффективность воздухообмена и снизит расходы на отопление. Но газовщики при вводе в эксплуатацию дома требуют наличие именно естественной вентиляции. Поэтому для вентиляции котельной нужно будет оставить отдельный вентканал, а все остальные можно снабжать современными технологиями.

Дымоудаление в газовой котельной в частном доме.

Очень часто дымоход мы размещаем рядом с вентиляционным каналом. В каменных домах это очень удобно делать и очень правильно. Так как мы объединяем все коммуникации в один блок, то дырявим крышу только в одном месте. Также можно сделать дымоход коаксиальный, продырявить стену и вывести его на улицу. Этот вариант технологически исполним, но с точки зрения архитектуры он ужасен – уродуются все фасады. Но есть коаксиальные дымоходы и вертикальные, которые выводятся на крышу. В чем отличие такого дымохода? Он забирает воздух для горения газа в котле с улицы, что с точки эффективности работы газового оборудования и эксплуатации котельной не очень хорошо. Лучше, чтобы воздух забирался изнутри. Чтобы обеспечить приток воздуха, под дверью в котельной нужно оставить щель размером 0,02 кв. м. Однако в нынешних реалиях этого недостаточно, поэтому у современных инженеров есть рекомендации – закладывать приточные клапана в стенах.

Водоотведение в котельной.

Водоотведение в газовой котельной тоже должно быть. Это не обязательная норма, но я лично рекомендую его выполнять. О чем речь? В первую очередь о сливном трапе. Это аварийное приспособление, которое позволяет слить воду в случае поломки бойлера. Так как воды в нем очень много, то если его прорвет, гарантировано все помещение будет затоплено. Чтобы этого не произошло, делается сливной трап. Еще раз повторюсь, что это не обязательное устройство, но если решите его сделать, то позаботьтесь, что бы на нем не размещалось никакое оборудование, а он оставался открытым и доступным.

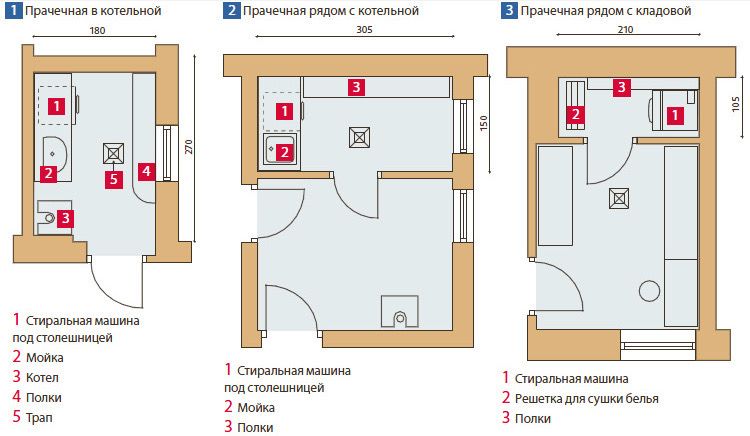

Планировка дома с котельной.

Котельная – помещение достаточно неприхотливое. Тут нет каких-то жестких требований по пропорциям, освещенности естественным светом и прочее. Тем не менее это помещение обладает рядом планировочных особенностей, о которых я хочу рассказать. Где может находится котельная: — В подвале.  В этом случае окно делается в приямке. — В цокольном этаже. В этом случае приямок не нужен, а окно делается непосредственно в цоколе дома. — На первом этаже. Самый удобный и самый популярный способ разместить котельную в доме. Потому что от подвалов и цоколей люди часто отказываются. А вот на втором этаже располагать котельную нельзя, хотя прямой нормы, которая бы запрещала это делать нет. Но технологически обустроить котельную на втором этаже невероятно сложно. Это связано с размещением оборудования, протяжкой туда газа, организацией вентиляции, дымоудаления и так далее. Также газовые котельные нельзя размещать рядом с жилыми помещениями. Если же такое соседство все же у вас запланировано в проекте, то следует разделить эти два помещения несущей стеной – так будет куда безопаснее. Это еще одна из причин, почему не надо размещать котельную на втором этаже – скорее всего она будет окружена спальнями со всех сторон. — В отдельном здании. Многие архитекторы считают эту идею максимально правильной.

Потому что таким образом можно вывести из дома все сложные, опасные и технологически нагруженные элементы. Иногда котельные делают в здании хозяйственного блока, бани или отдельно стоящего гаража. Но можно заморочиться и построить для этих нужд отдельное сооружение. Также хочу остановиться на конфигурации котельной. Я сказал, что пропорции не так важны, как размеры газовой котельной для частного дома, однако у инженеров есть некоторые пожелания к планировке, так как для размещения всего необходимого оборудования нужно выделить место. В этом плане ценнее всего углы. Также можно сделать Г-образную котельную и с помощью зонирования выделить место для постирочной. Вход в котельную может быть как изнутри дома, так и с улицы.

Электрический щиток в котельной.

Это такая же важная часть любого жилого дома, как и котельная. Иногда возникает соблазн совместить два этих технических помещения. С точки зрения бытовой логики, это вроде как верно, и норм запрещающих это делать нет. Но из своего опыта, опыта работы с разными инженерами, опыта эксплуатации всех этих приборов, у меня сформировалось мнение, что лучше щиток в котельной не размещать. Потому что котельная — это помещение с повышенным уровнем влажности, а электрический щиток боится влаги.

Котельная в санитарном узле.

Можно ли там размещать газовое оборудование? Наверняка, многие из вас сталкивались в квартирах, построенных в советское время, с газовой колонкой в ванной. Этот факт наталкивает на вопрос, почему же сейчас так делать нельзя. Так вот знайте, что это было когда-то. Сейчас государство стремится выводить все газовое оборудование из так называемых мокрых зон. И поступают правильно, так как это все очень небезопасно. Поэтому строя современный частный дом, вы не можете у себя в ванной или санузле разместить газовый котел. В пункте 5.6 СП 402.1325800.2018 Здания жилые написано, что в ванных комнатах и санитарных узлах газовое оборудование размещать запрещено. Это означает, если вы разместите унитаз, душевой поддон или раковину в помещении котельной, вы автоматически превратите это помещение в санитарный узел. А из этого следует, что там газовое оборудование ввести в эксплуатацию нельзя. Но нет такой нормы, которая запрещает располагать газовое оборудование в помещении постирочной или кухни. Наоборот, есть норма, которая разрешает это делать. Поэтому, если вы в своем помещении теплогенераторной разместите мини-кухню или стиральную машину, то нарушением норм это являться не будет. Только позаботьтесь о том, чтобы раковина в мини-кухне выглядела действительно, как раковина на кухне, а не как в санузле. Исходя из всего вышенаписанного следует сделать вывод, что для того, чтобы грамотно спроектировать и ввести свою котельную в эксплуатацию, нужно напрямую обращаться к газовикам и уточнять все нюансы. Или обратиться в компанию «Атлант» — так вы точно получите желаемый результат!

Размеры котельной в частном доме для газового котла: нормативы по площади

Система обогрева частных коттеджей чаще всего автономна. Это удобнее: владелец дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе служит газовый котел. Для него и для его периферии рекомендуется обустроить в частном доме котельную.

Содержание

1. Назначение котельной
2. Основные нормативные документы
3. Правила размещения котельной в доме
4. Требования к помещению
5. Требования к котельной, пристроенной к дому
6. Какой площади должно быть помещение
7. Размер пеллетной котельной в доме
8. Размещение котла в кухне, кладовой или коридоре
9. Окно в котельной
10. Требования к двери в котельной
11. Требования к стенам в котельной
12. Проектирование и расчет
13. Воздухообмен
14. Приточные и вытяжные потоки
15. Электричество
16. Состав проекта отопления

Назначение котельной

Котельная в частном доме – служебное помещение, вмещающее отопительное оборудование

Отопительное оборудование относится к категории небезопасных в аварийной ситуации. При протечке газового котла или подающих труб возникает возможность возгорания, взрыва, пожара и отравления. Поэтому монтировать такую технику необходимо в соответствии с нормами СНиП.

Лучший способ обустройства – отдельное специальное помещение для газового котла и обслуживающей его техники. Сооружают его так, чтобы при повреждениях, аварии или во время ремонта люди, проживающие в доме, а также жилые помещения не пострадали.

Места для размещения:

• чердак или мансарда;
• подвал – на сегодня самое популярное решение;
• отдельный хозблок – рекомендуется, если дом старый;
• комната в доме;
• пристроенная котельная.

Проект котельной на базе газового аппарата и на основе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Система автоматического контроля загазованности бытовая

Основой регламентирующей документации при строительствах котельной выступают документы СНиП. Список включает:

• пункт 6.17-25 в СП 42-101-2003 г;
• пункт 6.29-48 от СП от 2.04.08-87;
• глава 4 в СП 41-104-2000;
• пункт 7 от СП 62.13330.2011;
• пункт 6.6 от СП 60.13330.2012;
• пункт 6.12 от СП 55.13330.2011;
• инструкция МДС 41.2-2000 по размещению газовых котлов.

Нормы СНиП постоянно уточняются и изменяются. С 2019 года обустройство газовой котельной датчиком загазованности стало обязательным элементом.

Правила размещения котельной в доме

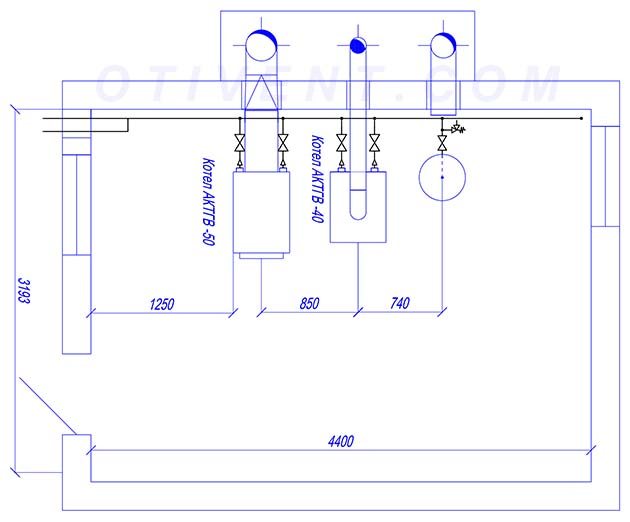

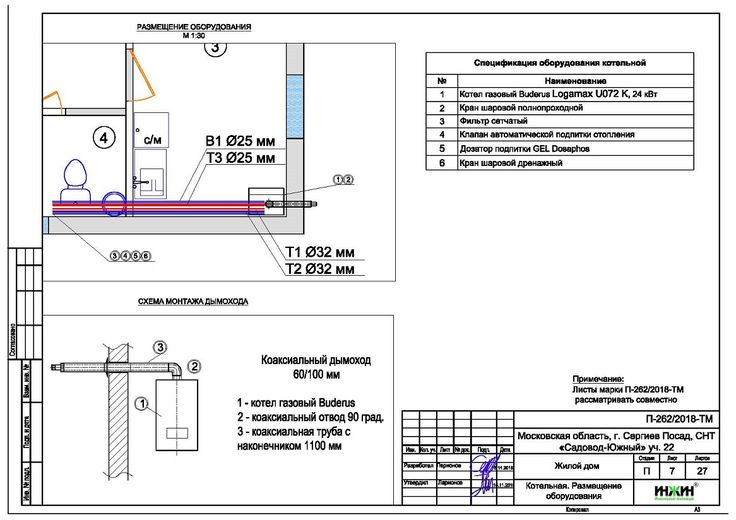

Проект котельной

Разработку проекта котельной лучше поручить специалистам. Помимо норм СНиП на размеры помещения и его обустройство действует еще немало дополнительных ограничений, касающихся пожарной безопасности, требований кратности воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность отопителя:

• Если мощность газового котла не превышает 30 кВт, допускается его монтаж в любом месте, включая кухню и коридор.
• Оборудование мощностью до 60 Квт, так же можно поставить на кухне или в холле, но компенсировать недостаточный воздухообмен приточным каналом с минимальным диаметром в 15 см.
• Аппарат, мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
• Агрегаты еще более мощные устанавливаются только в отдельной постройке.

Если в специальном сооружении все устроено для правильного размещения котла, то в хозяйственных отсеках или в подвале нужно учитывать особенности монтажа и конструкции разных систем. Газовый котел крепят на пол или на стене. При этом на кухне допускается крепить на стену прибор до 60 кВт, а в прихожей – только до 35 кВт.

Одноконтурный котел работает только на обогрев дома, двухконтурный подает горячую воду. Такой вариант выбирают, если используют небольшой объем горячей воды. Тогда котельная заменяет собой и бойлерную.

Требования к помещению

Пол, стены и потолок обшивают негорючими материалами

Помещение для газового котла должно выполнять ряд следующих условий.

• В кочегарке должно быть окно. Оно может быть как пластиковым, так и деревянным. Площадь его рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в цокольном этаже лишь в том случае, если хозблок относится к полуподвальным помещениям.
• Обустройство вентиляции обязательно. Мощность и тип системы зависит от параметров котла.
• К агрегату подводят водопроводные и канализационные трубы, газовые трубы, системы контроля, электропроводку. Оборудование должно быть размещено так, чтобы сохранялся свободный доступ к котлу и к любому элементу отопления.
• Обшивать стены, пол, потолок можно только негорючими материалами. Для стен и пола обычно берут кафельную плитку, допускается оштукатуривание.
• В котельной разрешается ставить не более 2 аппаратов.
• Учитывается вес котла. Если он превышает 200 кг, под него сооружают железобетонную подушку или плитный фундамент.
• Все проемы должны быть отделаны негорючими материалами, створки открываться наружу.
• Ко всем элементам отопительной системы должен сохраняться свободный доступ.

Котельные предпочтительнее ставить в северной или восточной части дома. Обычно их сочетают с санузлом, бойлерной, кухней.

Требования к котельной, пристроенной к дому

Иногда для котельной выделяют отдельный модуль

Для кочегарки можно построить отдельный модуль. К такому варианту прибегают редко, так как обычно пристройка искажает облик здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке существует ряд особых требований:

• Фундамент сооружения не соединяется с фундаментом здания, между ними оставляют зазор, нередко гидроизолируют дополнительно.
• Газовая техника сильно нагревается, поэтому стены, пол и потолок выполняются и отделываются только негорючими материалами.
• Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
• Специальный фундамент потребуется для дымоходной трубы.

Отдельная или пристроенная котельная, как и помещение в доме оборудуется собственной вытяжкой. Окна обязательны.

Сооружение пристроенных и крышных котельных допускается, если выполняются нормы по давлению и температуре воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Если котел ставят в деревянном здании, расстояние от агрегата до стенки, оббитой на этом участке железом, составляет не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в санузле.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Каркасная технология и сэндвич-панели не подойдут, так как материалы, используемые при строительстве, относятся к горючим.

Проектирование и расчет

Проектированием и расчетами должны заниматься специалисты

Создать проект и рассчитать компоновку котельной лучше специалисту. Однако с общими требованиями организации, должен быть знаком и владелец.

Воздухообмен

Частота полного обновления воздуха зависит от назначения помещения. В кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется еще дополнительно 100 м³. Если же речь идет об отдельной котельной, воздух обновляется трижды в час. Однако при этом воздухообмен нужно вычислять с учетом объема приточного воздуха для горения газа.

Собственно, расчет прост. Например, для нормальной циркуляции воздуха в котельной на 12 м² с высотой в 3 м необходимо 12*3*3=108 м³ воздуха за час.

Приточные и вытяжные потоки

Приточное отверстие размещают в нижней части двери или стены. Лучше если воздух в комнату будет заходить с улицы, но допускается и изнутри дома. Размеры отверстия определяют по мощности котла, габаритам помещения и типа агрегата. Так, для твердотопливного котла с закрытой топкой считают только трехкратный обмен воздуха. Для модели с открытой топкой учитывают воздух для горения топлива.

Допускается выполнить расчет с учетом только площади дома.

Вытяжную шахту обычно располагают рядом с дымоходом. Обязательно условие – вытяжка должна выводиться на крышу здания, иначе тяги в вентиляции не будет.

Устанавливать вентилятор в вытяжной канал запрещается.

Электричество

Проводку в котельную заводят обычным способом. Электрические кабели рекомендуется заделывать в стены. При высокой мощности отопителя лучше подключить его через отдельный щиток.

Состав проекта отопления

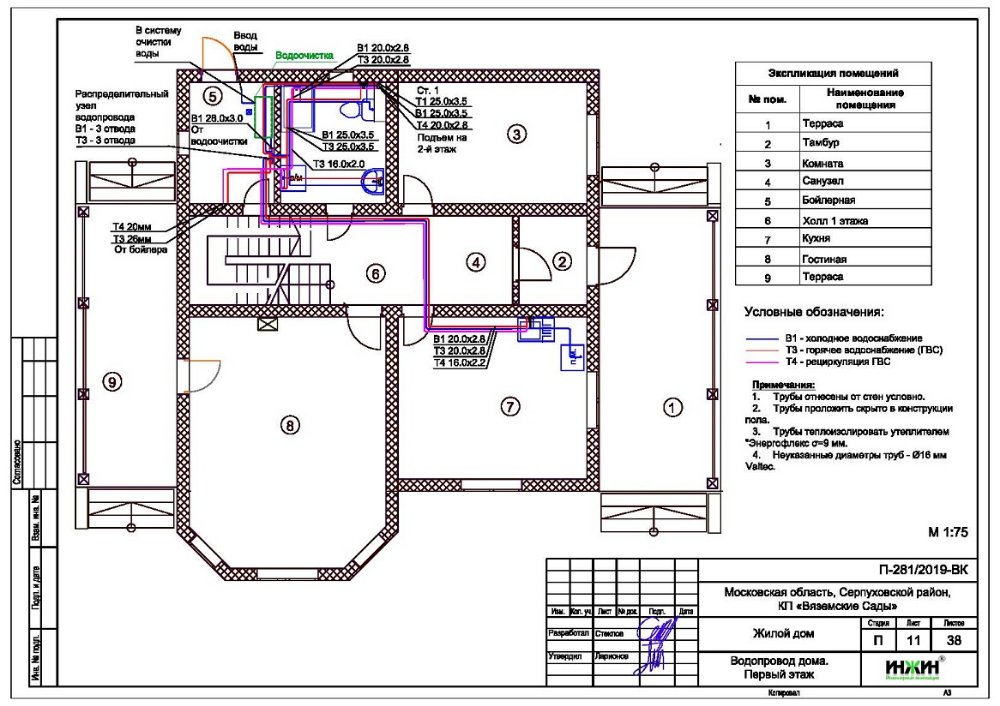

Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

• план отопительной системы и теплого пола, если он обустраивается;

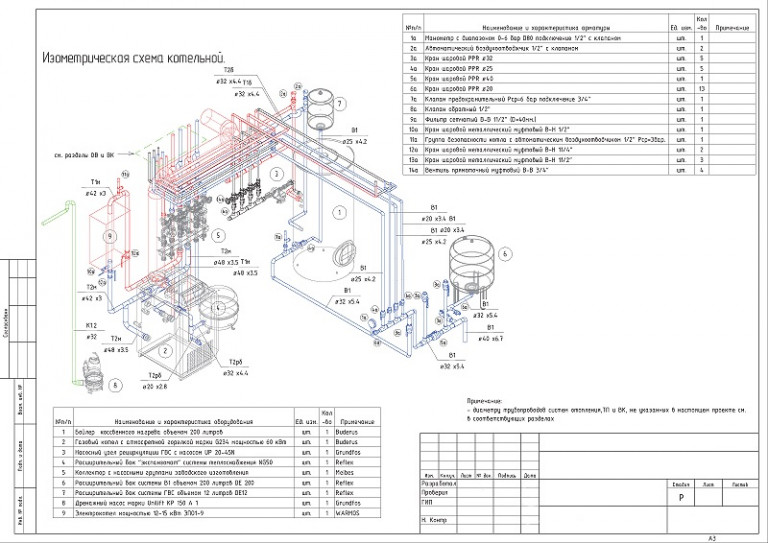

• аксонометрические схемы обоих систем;
• чертежи серийных узлов подсоединения и крепления трубопровода;

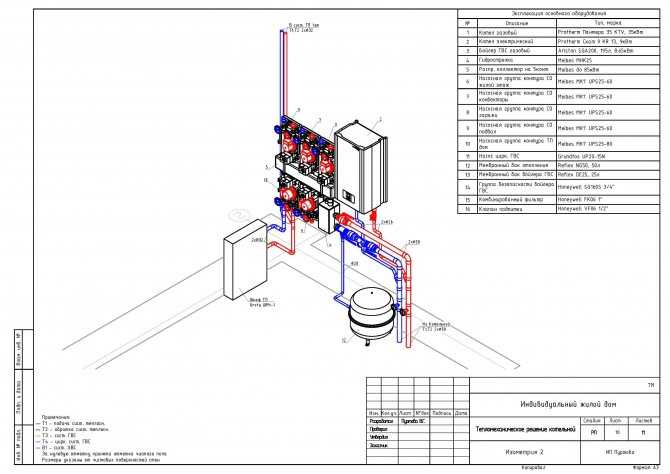

• тепловая схема котельного помещения;
• план фундамента, если он есть;
• схема прокладки дымохода;

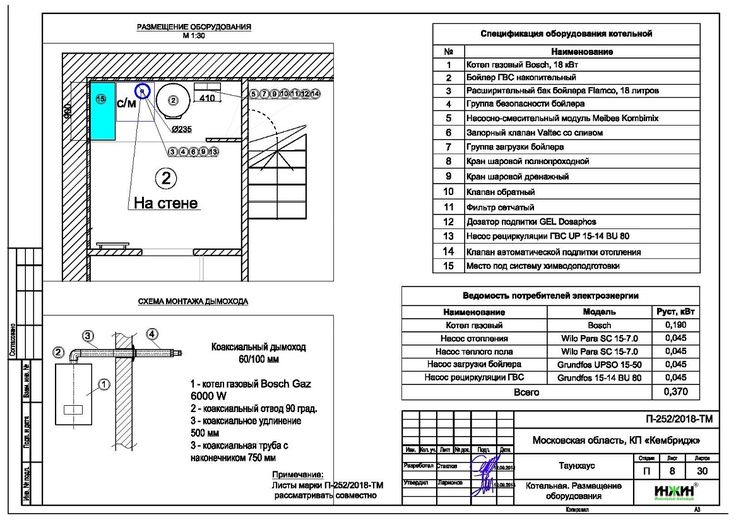

• план размещения котельного оборудования;
• спецификация оборудования и используемых материалов;
• общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Котлы и сосуды под давлением без топки

A. Сфера действия Закона Пенсильвании о котлах и сосудах под давлением без топки

B. Требования к установке котла (если он не из чугуна)

C. Требования к установке котла (если он из чугуна)

D. Требования к установке бестопливных сосудов под давлением

E. Периодические проверки котлов или сосудов под давлением

F. Ремонт/модификация существующих котлов или сосудов под давлением

G. Требования к отчетности об авариях

H. Комиссии инспекторов котлов Пенсильвании

I. Вопросы

J. Формы (Все формы подразделения котлов)

K. Тарифный план

L. Закон и правила о котлах

A.

Сфера действия Закона Пенсильвании о котлах и сосудах под давлением без топки

• Закон Пенсильвании о котлах и сосудах под давлением без топки и его положения требуют, чтобы Министерство труда и промышленности:
• Утвердить установку или перемещение всех котлов и сосудов высокого давления без топки.
• Периодически проверяйте эти устройства.
• Выдать полномочия всем лицам, проверяющим эти устройства.

Правоприменение осуществляется персоналом котельной Департамента (или уполномоченными страховыми инспекторами).

СЛЕДУЮЩИЕ УСЛОВИЯ НЕ ПОДЛЕЖАТ ОТ КОНТРОЛЯ КОТЕЛЬНОГО ПОДРАЗДЕЛЕНИЯ:

1. Котельные установки в индивидуальном жилом доме (при условии, что бизнес не расположен в доме) или в многоквартирных домах с четырьмя (4) или менее жилыми единицами.
2. Котельные установки в сельскохозяйственных постройках, используемых для сельскохозяйственных работ (сюда не входят сельскохозяйственные постройки, где осуществляется продажа или где может производиться сельскохозяйственная переработка).
3. Котлы или сосуды под давлением без топки, находящиеся в собственности и под управлением федерального правительства.
4. Накопительные водонагреватели и проточные водонагреватели, если не превышено ни одно из следующих ограничений:
   • Потребление тепла 200 000 БТЕ в час.
   • Температура воды 210°F.
   • Номинальная вместимость по воде 120 галлонов.
5. Бестопливные сосуды под давлением, используемые для транспортировки сжатых газов, если они сконструированы и эксплуатируются в соответствии со спецификациями и правилами Министерства транспорта США.
6. Воздушные баллоны, расположенные на транспортных средствах, работающих в соответствии с правилами и положениями других агентств Содружества, и используемые для перевозки пассажиров или грузов.
7. Резервуары для воздуха, установленные на полосе отчуждения железных дорог и используемые непосредственно при работе стрелочных переводов и сигналов под федеральной юрисдикцией или юрисдикцией Содружества.
8. Необожженные сосуды под давлением с внутренним или внешним рабочим давлением, не превышающим 15 фунтов на квадратный дюйм, без ограничений по размеру, если они оснащены утвержденными предохранительными устройствами.
9. Необожженные сосуды под давлением, объем и давление которых не превышают следующие пределы (это не относится к контейнерам для сжиженного нефтяного газа):
   • Объем 5 куб. футов и расчетное давление 250 фунтов на кв. дюйм.
   • Объем 3 кубических фута и расчетное давление 350 фунтов на кв. дюйм
   • Объем от 1 до 1 1/2 кубических футов и расчетное давление 600 фунтов на квадратный дюйм.
10. Необожженные сосуды под давлением с внутренним диаметром не более 6 дюймов без ограничений по длине или давлению сосуда.
11. Бестопочные сосуды под давлением номинальной водоемкостью до 120 галлонов, содержащие воду под давлением, в том числе содержащие воздух, захваченный в системе, сжатие которого служит только подушкой.
12. Фильтры и умягчители с номинальной водосодержащей емкостью 120 галлонов или менее и давлением не более 100 фунтов на квадратный дюйм при температуре окружающей среды.
13. Теплообменники кондиционеров (чиллеры) с расчетным давлением не более 300 psi и температурой воды не более 210°F.

Примечание: Работы, не подпадающие под действие закона Пенсильвании о котлах, могут подпадать под требования Единого строительного кодекса (UCC) — уточните у уполномоченного представителя строительных норм и правил.

B. Требования к котловым установкам (если они не изготовлены из чугуна)

1. Нагреватели питьевой воды емкостью более 120 галлонов или потребляемой теплотой 200 000 британских тепловых единиц требуют осмотра, но не требуют формы заявки или сборов, указанных ниже. Если водонагреватель сконструирован в соответствии со стандартами ASME и удовлетворяет требованиям к зазорам (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка, если применимо), устройство может быть установлено без получения разрешение отдела котлов. Чтобы уведомить местного инспектора и организовать проверку вашего водонагревателя, отправьте электронное письмо отделу котлов по адресу [email protected] или позвоните в отдел котельных (717-214-4319).).
2. Если котел соответствует требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой) , выполните следующие действия:

   • Отправьте полностью заполненную копию НАМЕРЕНИЕ НА УСТАНОВКУ КОТЛА (ЛИБИ-302) форма для каждого устанавливаемого блока .

     Обязательно обратите внимание на следующее:

     Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА (LIBI-301) форма с намерением установить форму.
     Если устройство новое и было изготовлено в соответствии с кодом ASME, вы должны приложить копию Отчет производителя с данными с вашим представлением.

   • Осуществить оплату чеком или денежным переводом на адрес Содружество Пенсильвании . Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет утроена по сравнению с размером, указанным в таблице.

   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Boiler Division
     651 Boas Street, Room 1606
     Harrisburg, PA 17121


     После одобрения Котельное подразделение направит заявителю копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ с разрешением на установку агрегата, указанного на копии. В форме также будет указано имя государственного инспектора и номер телефона, по которому можно позвонить для окончательной проверки. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

     После проверки и утверждения установки котел может быть запущен в эксплуатацию. Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

3. Если котел не соответствует требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху), сделать следующее:
   • Представить три комплекта планов установки, нарисованных на бумаге размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
   • Осуществить платеж чеком или денежным переводом на имя Содружество Пенсильвании , для каждого котла. Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте одну копию ЗАПРОС ОТКЛОНЕНИЯ КОТЛА — ПРОМЫШЛЕННЫЙ СОВЕТ ПЕТИЦИЯ (ЛИБИ-303). Обратите внимание, что для каждого котла, для которого требуется отклонение, необходимо подавать отдельный запрос.
   • Оплатить через отдельный чек или денежный перевод, подлежащий оплате Содружество Пенсильвании для этого запроса на промышленный совет.
   • Отправьте эти предметы по почте:

     PA Department of Labor & Industry
     Industrial Board
     651 Boas Street, Room 1622
     Harrisburg, PA 17121

Если Промышленный совет удовлетворит запрошенное отклонение, Отдел котлов выпустит «письмо с планом», утверждающее установку, вместе с копией разрешения Промышленного совета на отклонение и двумя комплектами планов. Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

Письмо с планом, отклонение Промышленного совета и один комплект планов должны постоянно храниться в доступном месте в котельной.

После проверки и утверждения установки котел может быть запущен в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

C. Требования к котловым установкам (если они изготовлены из чугуна)

1. Если чугунный котел удовлетворяет требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху) , выполните следующие действия:
   • Представить полностью заполненную копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ (LIBI-302) для каждого устанавливаемого блока .

     Обязательно обратите внимание на следующее:

     Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА (LIBI-301) форма с намерением установить форму.

   • Осуществить оплату чеком или денежным переводом на адрес Содружество Пенсильвании . Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте эти предметы по почте:

     PA Department of Labor & Industry
     Boiler Division
     651 Boas Street, Room 1606
     Harrisburg, PA 17121

НА УСТАНОВКУ КОТЛА форма с разрешением на установку агрегата, отмеченного на копии. В форме также будет указано имя инспектора и номер телефона, по которому можно позвонить для проведения гидростатических испытаний. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ О МОНТАЖЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого агрегата. Гидростатические испытания будут проводиться при 1,5-кратном максимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию. Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

2. Если чугунный котел не соответствует требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху), выполните следующие действия:
   • Представить три комплекта планов установки, нарисованных на бумаге размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
   • Осуществить платеж чеком или денежным переводом на адрес Содружество Пенсильвании , для каждого котла. Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте одну копию ЗАПРОС ОТКЛОНЕНИЯ КОТЛА — ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-303). Обратите внимание, что для каждого котла, для которого требуется отклонение, необходимо подавать отдельный запрос.
   • Оплатить через отдельный чек или денежный перевод, подлежащий оплате Содружество Пенсильвании для этого запроса на промышленный совет.
   • Отправьте эти предметы по почте:

     PA Department of Labor & Industry
     Industrial Board
     651 Boas Street, Room 1622
     Harrisburg, PA 17121

Утверждение отклонения промышленного совета и два набора планов. Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ О МОНТАЖЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого блока . Гидростатические испытания будут проводиться при 1,5-кратном минимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

D. Требования к установке бестопливных сосудов под давлением

1. Если несгораемый сосуд под давлением сконструирован по стандарту ASME и будет удовлетворять требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка ), агрегат может быть установлен без получения разрешения от Котельное отделение.

   После установки необожженного сосуда под давлением и перед вводом его в эксплуатацию устройство должно быть проверено и одобрено.

   Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

   Если у вашей страховой компании нет уполномоченного инспектора, вы должны отправить электронное письмо в отдел по котлам по адресу [email protected] или позвоните в Отдел котлов (717-214-4319), чтобы организовать необходимую проверку. Вы также можете отправить этот запрос по факсу 717-705-7262. Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

   После того, как проверка пройдена, сосуд высокого давления без огня можно использовать. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

2. Если необожженный сосуд высокого давления не соответствует требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка , сделайте следующее:
   • Отправьте одну копию ЗАПРОС НА ОТКЛОНЕНИЕ ДЛЯ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ — ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-305). Обратите внимание, что для каждого судна, требующего отклонения, необходимо подавать отдельный запрос.
   • Осуществить оплату чеком или денежным переводом на имя Содружество Пенсильвании , для этого запроса Промышленного совета.
   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Industrial Board
     651 Boas Street, Room 1622
     Harrisburg, PA 17121


   Заказ Промышленного Совета собственнику.

   После проверки и утверждения установки судно может быть введено в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Этот сертификат должен быть размещен на видном месте в помещении, где находится необожженный сосуд высокого давления.

E. Периодические проверки котлов или сосудов под давлением

Все котлы и сосуды под давлением, которые должны соответствовать Закону штата Пенсильвания о котлах и сосудах под давлением без сжигания топлива, подлежат периодическим проверкам.

Эти периодические проверки должны проводиться лицом, имеющим действующую комиссию инспекторов котлов Пенсильвании. Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

Если у вашей страховой компании нет уполномоченного инспектора, вы должны позвонить в Отдел котлов (717-214-4319), чтобы договориться о проведении необходимой проверки. Вы также можете отправить этот запрос по факсу 717-705-7262. Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

Полевые проверки должны проводиться в соответствии со следующим:

• Энергетические котлы и технологические котлы будут проверяться внутри и снаружи, когда они не находятся под давлением, каждые 12 месяцев. Тем не менее, Департамент может продлить внутренние проверки энергетических котлов до 24 месяцев, а внутренние проверки технологических котлов — до 60 месяцев, если котел проходит ежегодную внешнюю проверку и соответствует требованиям, изложенным в разделе 3a. 111(2) регламента.
• Внутренний и внешний осмотр паропаровых котлов низкого давления, не находящихся под давлением, будет проводиться каждые 24 месяца.
• Внешний осмотр котлов горячего водоснабжения будет проводиться каждые 24 месяца. Инспектор может потребовать внутреннюю инспекцию из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.
• Внутренний осмотр стальных водогрейных котлов будет проводиться каждые 48 месяцев. Внешние проверки будут проводиться каждые 24 месяца.
• Внутренние и внешние проверки котлов низкого давления в школах будут проводиться каждые 24 месяца.
• Внешний осмотр чугунных котлов будет проводиться каждые 24 месяца и будет включать внутренний осмотр топки. Установка должна быть промыта до полной чистоты, если со стороны воды появляется ил.
• Необожженные сосуды под давлением будут проверяться каждые 36 месяцев. Инспектор может потребовать внутренних инспекций из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.

Владельцы или пользователи должны подготовить котел или сосуд высокого давления без топки к внутренней проверке в соответствии с ANSI/NB23 после уведомления инспектора. Инспекторы не будут проверять котел или сосуд высокого давления без топки, если они не подготовлены должным образом к внутренней инспекции .

F. Ремонт/переделка котлов или сосудов под давлением

Если требуется ремонт или переделка утвержденного котла или сосуда под давлением, сначала необходимо вызвать уполномоченного инспектора для консультации и рекомендаций относительно наилучшего метода выполнения такого ремонта.

Ремонт или модификация должны соответствовать всем применимым положениям Кодекса инспекций Национального совета (ANSI/NB 23).

Только производители или ремонтные компании, имеющие отметку «R» Национального совета, могут выполнять сварные ремонты, модификации или замену труб.

G. Требования к сообщению об авариях

Все аварии или взрывы, связанные с котлами или сосудами под давлением без огня, подпадающие под действие Закона Пенсильвании о котлах и сосудах под давлением без огня, подпадают под следующие специальные требования к уведомлению.

Сразу же после (в течение 24 часов) инцидента владелец, пользователь или оператор должны уведомить Департамент о происшествии. Это можно сделать одним из следующих способов:

1. По телефону 717-772-2443.
2. Сообщение по факсу на номер 717-705-7262
3. Электронная почта [email protected]
4. Сообщение, доставленное вручную по адресу:

   PA Department of Labor & Industry
   Boiler Division
   651 Boas Street, Room 1606
   Harrisburg, PA 17121

После уведомления об аварии инспектор Департамента будет назначен для проведения расследования.

До тех пор, пока инспектор Департамента не прибудет для расследования инцидента, никто не должен снимать или иным образом трогать котел, сосуд под давлением или связанные с ними части или оборудование, за исключением случаев, когда это абсолютно необходимо для предотвращения причинения вреда людям или имуществу.

Прежде чем устройство снова будет введено в эксплуатацию, оно должно пройти проверку.

В течение пяти (5) дней после аварии владелец, пользователь или оператор должны подать полностью заполненную копию ОТЧЕТ ОБ АВАРИИ С КОТЛОМ ИЛИ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ (LIBI-306).

Это следует отправить по факсу (717-705-7262) или по почте по следующему адресу:

PA Департамент труда и промышленности
Boiler Division
Room 1614, L&I Building
651 Boas Street
Harrisburg, PA 17121

H. Комиссии инспекторов котлов Пенсильвании

Лицо должно иметь действующую Комиссию инспекторов Пенсильвании для проверки котлов и сосудов под давлением без сжигания топлива в Содружестве. Чтобы получить комиссию Пенсильвании, человек должен соответствовать одному из критериев, перечисленных ниже.

1. Быть сотрудником компании, уполномоченной страховать котлы и сосуды под давлением, работающие без газа.
2. Быть сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливного сосуда под давлением, которые участвуют в технологических операциях.
3. Быть сотрудником Содружества Пенсильвании.

Департамент труда и промышленности предлагает экзамены для комиссий инспекторов штата Пенсильвания в течение всего года. Кандидаты должны подать заявку как минимум за один месяц до того, как они запланируют сдачу экзамена.

Чтобы подать заявку, предоставьте все следующее:

• An ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
• Копия действительной карты комиссии Национального совета.
• Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и бестопливных сосудов под давлением или что заявитель является сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливных сосудов под давлением которые участвуют в технологических операциях.
• Оплата в размере общей стоимости экзамена и удостоверения личности чеком или денежным переводом в пользу Содружества Пенсильвании. Нажмите здесь, чтобы ознакомиться с графиком платежей.

Заявитель, не сдавший первоначальный экзамен Инспекторской комиссии PA, имеет право сдать экзамен еще два раза, если он сдан в течение одного года, без уплаты дополнительных сборов.

Комиссия PA действует в течение одного (1) календарного года.

Чтобы обновить комиссию Пенсильвании, физические лица должны предоставить следующее:

• ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
• Копия удостоверения комиссии PA.
• Копия действующей карточки комиссии Национального совета.
• Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и бестопливных сосудов под давлением или что заявитель является сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливных сосудов под давлением которые участвуют в технологических операциях.
• Чек или денежный перевод на сумму платы за новую учетную карту.

Информацию об экзаменах комиссии Национального совета можно найти по адресу: www.nationalboard.org.

Заявки и соответствующие сборы следует направлять по почте:

Министерство труда и промышленности
Отдел сертификации, аккредитации и лицензирования
651 Boas Street, Room 1606
Harrisburg, PA 17121

Свяжитесь с отделом сертификации, аккредитации и лицензирования по телефону 7 772-3396, если у вас есть какие-либо вопросы о получении комиссии PA.

I. Вопросы

Если у вас есть вопросы о требованиях Министерства труда и промышленности к котлам или сосудам под давлением без сжигания топлива, на которые нет ответа на этих веб-страницах, пишите, пишите по электронной почте, звоните или отправляйте факс в Департамент по телефону:

PA Департамент труда & Industry
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121



ЭЛЕКТРОННАЯ ПОЧТА: котлы@pa. gov
ТЕЛЕФОН: 717-214-4319
ФАКС: 717-705-7262

J. Формы (Все формы бойлерного подразделения)

Отчет об установке чугунного котла (ЛИБИ-236)

Разрешение на перемещение котла или сосуда под давлением без топки (LIBI-301)

Намерение установить котел (LIBI-302)

Запрос на изменение котла — Ходатайство промышленного совета (LIIB-303)

Запрос на отклонение сосуда под давлением без огня — Петиция промышленного совета (LIIB-305)

Запрос на отклонение от водонагревателя — Ходатайство промышленного совета (LIIB-304)

Заявление о сдаче экзамена на комиссию инспектора по котлам PA или комиссию по обновлению (LIBI-304)

Отчет о происшествии с котлом или сосудом под давлением без огня (LIBI-306)

Запрос специального номера PA (LIBI-805)

K. Тарифный план

L. Закон о котлах и постановления

Нажмите на одну из ссылок ниже, чтобы получить доступ к копии Закона о котлах и постановлений, реализующих этот закон.

Закон о котлах и бестопочных сосудах под давлением (Закон 104 от 2013 г.)

Правила котлов и бестопочных сосудов под давлением

Купить котельные установки в Украине

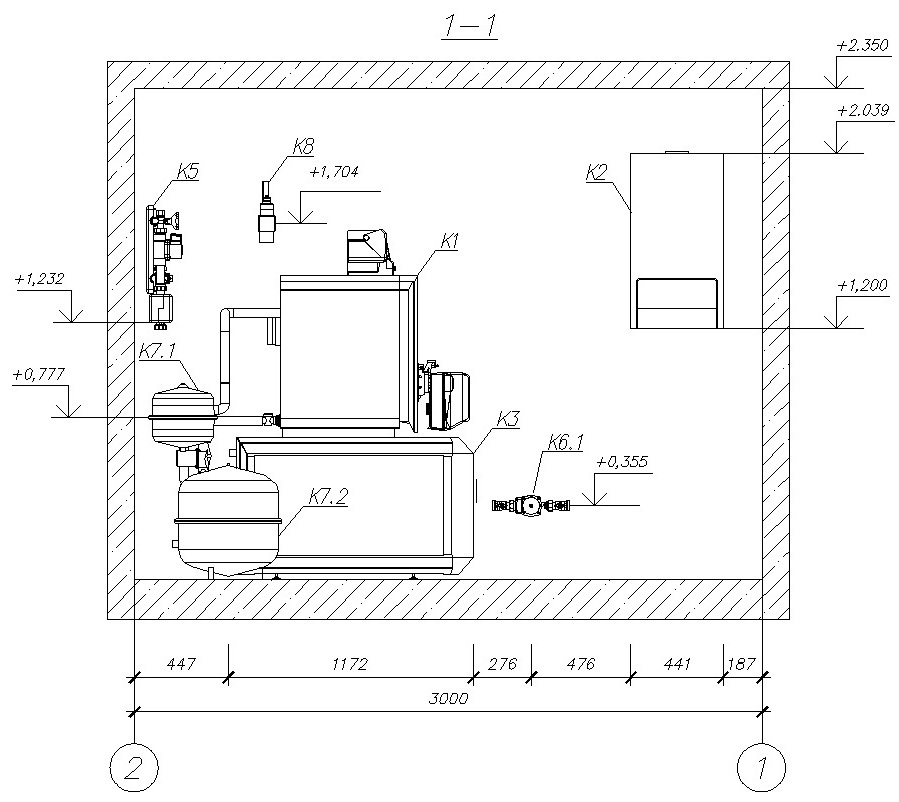

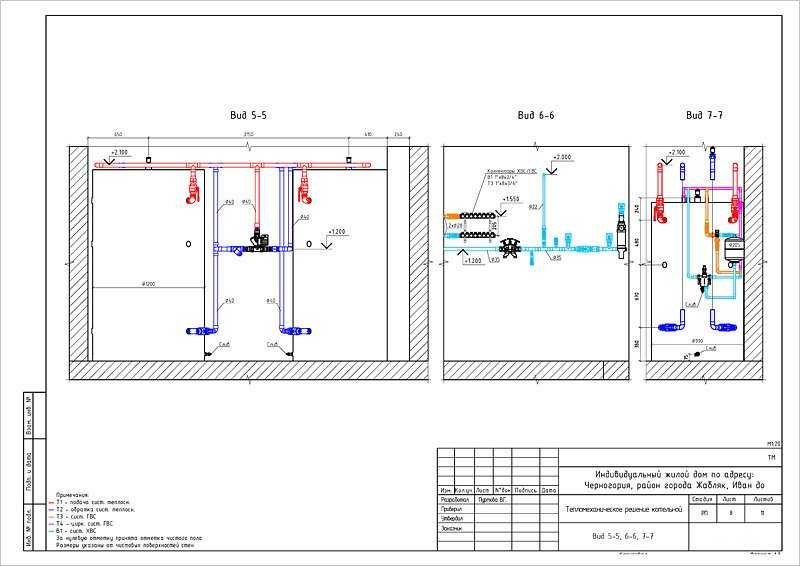

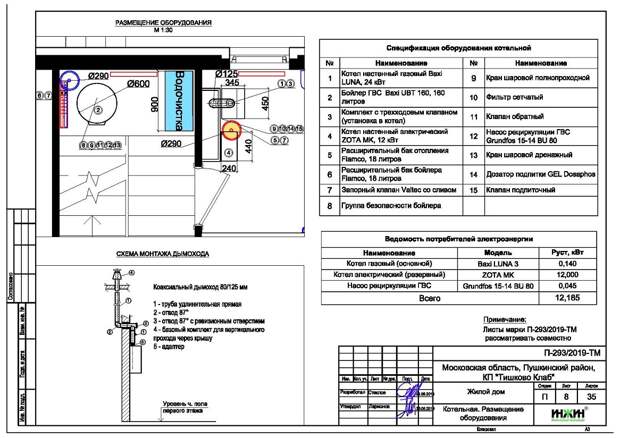

Котельная (котельная) — совокупность оборудования, которое в своей совокупности обеспечивает производство тепловой энергии или пара и ее передачу ( транспорт) до потребителя. К основному оборудованию котельных относятся водогрейные и паровые котлы, вырабатывающие теплоту при сжигании газообразного или твердого топлива. Вспомогательное оборудование обеспечивает транспортировку тепла и пара к потребителю, а также отвечает за надежную и безопасную работу котельной в целом. Выбор данного оборудования осуществляется на основе подробных технических расчетов с учетом реальных потребностей заказчика и его требований к функциональности, характеристикам и качеству котельной.



Типы котельных



Котельные по отдельным признакам можно классифицировать по различным признакам. В частности, в ДБН В.2.5-77:2014. Котельные. (приложение Д) приведена следующая классификация котельных:



1. По назначению – отопительные, производственно-отопительные, производственные.
2. По планировочным решениям – отдельностоящие, пристроенные, встроенные, крышные.
3. По надежности подачи теплоносителя потребителям — котельные первой категории надежности, котельные второй категории надежности.
4. По типу подаваемого теплоносителя – пар, горячая вода, пароводяное отопление.
5. По архитектурно-строительным решениям – закрытые, полуоткрытые, открытые.
6. По агрегатному состоянию топлива – твердотопливные, жидкотопливные, газовые, многотопливные.



Кроме вышеприведенного перечня котельных, существуют стационарные котельные (капитального строительства) и транспортабельные котельные. Группа компаний «ЭПГ-КОЛВИ» занимается как капитальным строительством (или реконструкцией) котельных, так и изготовлением модульных транспортно-модульных котельных типа КМ-2.



Котельные КМ-2 изготавливаются в соответствии с ТУ У 28.3-23164313.006-2001 и поставляются потребителю в виде одного или нескольких транспортабельных контейнеров, которые устанавливаются на сборно-разборном ленточном фундаменте и соединяются между собой в единый технологический узел, к которому подведены все инженерные сети (газ, вода, электричество, канализация и т.д.). Транспортабельными габаритными размерами являются контейнеры длиной не более 8000 мм, шириной не более 3000 мм и высотой не более 3000 мм. В случае, когда для котельной требуются значительно большие размеры, то такая котельная является модульной и доставляется к месту установки отдельными блоками в разобранном виде.



Транспортабельные модульные и блочные котельные типа КМ-2 изготавливаются с соблюдением требований вышеуказанного ДБН В.2.5-77:2014. Котельные. К ним относятся котельные тепловой мощностью свыше 0,2 МВт и единичной котельной мощностью более 0,1 МВт. Кроме указанных котельных группа компаний предлагает тепловые агрегаты КМ-2 теплопроизводительностью до 0,2 МВт и блочный котел (теплогенератор) мощностью не более 0,1 МВт в соответствии с требованиями ДБН В .
